Струбцины столярные угловые – Струбцина угловая – чем она отличается от остальных конструкций? + видео

Содержание

чертежи и описание процесса сборки струбцины из металла и дерева

Прибить две рейки или приварить две детали под прямым углом часто очень нужно, но, казалось бы, простая задача оборачивается сплошным кошмаром, если нет под рукой специальных приспособлений. Струбцина — нехитрый инструмент, но очень нужный, сделать струбцину своими руками не составит никакого труда.

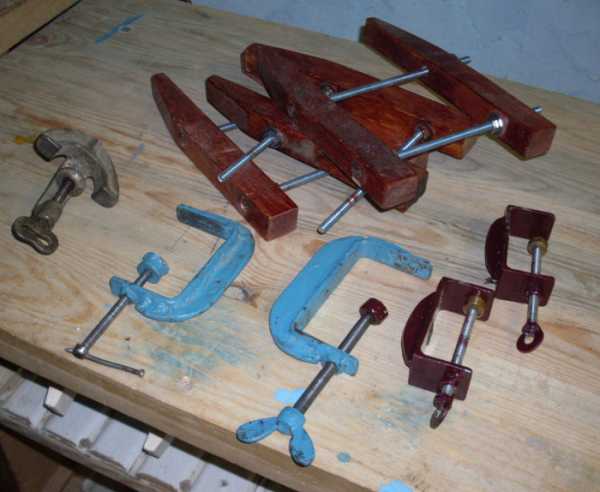

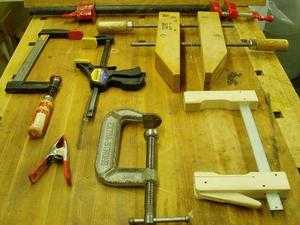

Классификация струбцин

Струбцина — это несложное приспособление для крепления двух соединяемых деталей под определённым углом, чаще всего под углом 90 градусов. Существует два основных вида подобных инструментов:

Столярные — предназначены для работы с деревянными изделиями;
Слесарные — для работы с металлическими деталями.

Также простые тиски могут отличаться размерами, функциональностью, конструкцией крепления и зажимного устройства.

Подготовительный этап работы

Все, кому доводилось что-то делать своими руками, прекрасно понимают, что без хороших чертежей не обойтись. Здесь на помощь приходит интернет. Набираем в поисковике «чертежи угловой струбцины для сварки своими руками». Если вы плотник и ищете данные для своей профессии, то запрос такой: «чертежи столярных струбцин своими руками». Получив множество вариантов, выбираем нужный и печатаем его на принтере.

Теперь необходимо приготовить инструменты и материалы для изготовления приспособления. На этой стадии важно проследить, чтобы не забыть чего-нибудь. Ведь порой один забытый маленький винтик может заставить опять ехать в магазин, а это может стоить не одного потерянного часа драгоценного времени. Когда всё готово, приступаем непосредственно к работе над самодельной струбциной.

Процесс самостоятельного изготовления

Существует несколько вариантов изготовления этих приспособлений своими руками.

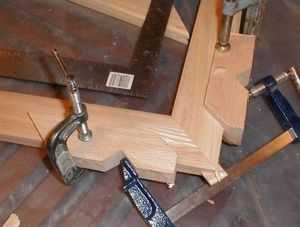

Угловая для сборки мебели

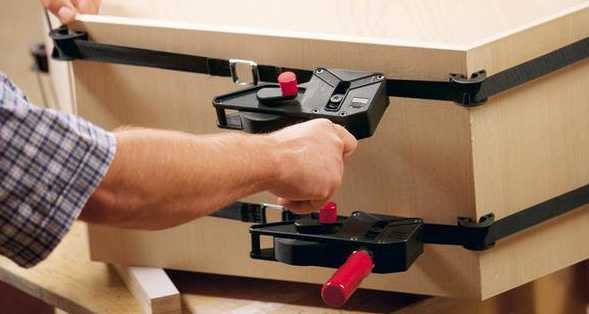

Те, кому доводилось самостоятельно собирать мебель, не раз ругались по ходу сборки из-за неудобств при соединении больших частей друг с другом. Особенно трудно это делать, если нет помощника. Таким помощником могут стать несложные мебельные тиски, точнее, несколько простейших зажимных устройств и прочный прямоугольный стол или столярный верстак.

На столе устанавливаются пазы для закрепления деталей собираемой мебели, а столярные струбцины служат фиксаторами. Есть очень много разных вариантов того, как сделать такие приспособления.

Столярная струбцина

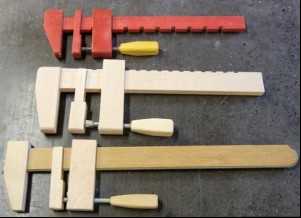

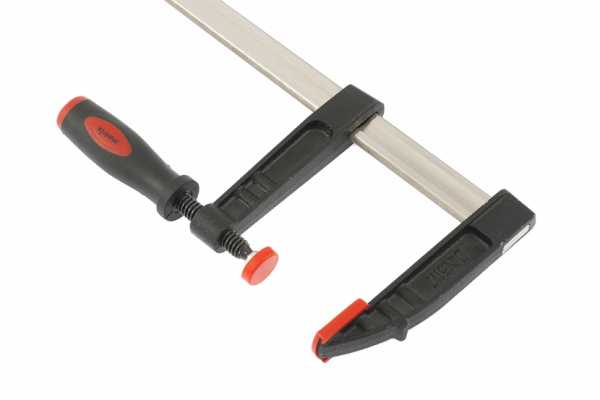

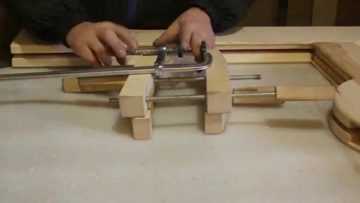

Простейшая винтовой зажим изготавливается по принципу штангенциркуля. Для этого понадобится несколько брусков прочного дерева и небольшой лист фанеры. Для фиксации такого устройства в определённом положении используется винтовое приспособление с фиксирующим бруском на рейке этого нехитрого инструмента.

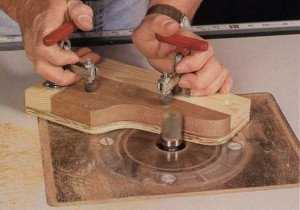

Для прижатия обрабатываемой детали к столу часто используют самозажимные струбцины. Принцип действия их очень прост. На верстаке такое приспособление фиксируется с помощью винтовой шпильки, а зажим производится специальным рычагом с закруглением на зажимном конце.

Такие инструменты очень удобно использовать для обработки большого количества деталей одной формы. Например, при фрезеровании или шлифовании, а также при сверлении и пилении.

Для сварочных работ

Сегодня сварочный аппарат в гараже уже не редкость, а порой и необходимость. Для сварочных работ зажатие деталей под определённым углом порой бывает нужно, как воздух. Покупные инструменты часто подводят из-за недобросовестности их изготовителей, поэтому лучше сделать струбцину угловую для сварки самому.

Найдя нудный чертёж или сделав его самостоятельно, готовим нужный материал и инструменты.

После этого приступаем к изготовлению по нехитрой схеме:

Изготовление основы. Стальные пластины и уголок такой же толщины свариваем по чертежам выбранного варианта. Главная задача — тщательно вымерять угол под 90 градусов для закрепления свариваемых деталей. Угол может быть и другим, если вы делаете инструмент для узконаправленной цели.
Изготовление зажимного устройства. Для этого можно использовать гайки большого диаметра. Их закрепляем с помощью болта, чтобы можно было менять в случае срыва резьбы. Можно найти винтовые устройства с поломанных тисков или верстаков. Опять же важно проследить, чтобы зажимные лапки были под прямым углом или тем углом, на который рассчитано наше устройство.
Сборка изделия и крепление. Когда основа и зажим готовы их соединяют в зависимости от конструкции изделия: сваркой или с помощью болтов и гаек. Здесь можно продумать вариант закрепления приспособления к неподвижной поверхности. Для этого можно просверлить в основании несколько отверстий для такого крепления.

Изготовление любого варианта требует немало усилий и стараний. Всё это окупится сторицей, когда очередная сварка или соединение двух реек под прямым углом пройдёт быстро и гладко. Ведь у вас будет надёжный помощник, который всегда рядом и готов исправно служить тому, кто его сделал своими руками.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Струбцина угловая – чем она отличается от остальных конструкций? + видео

Струбцина угловая и другие модели этого приспособления относятся к инструментам-помощникам, которые необходимы для фиксаций деталей во время их обработки или для плотного сжатия деталей между собой, например, в процессе склеивания.

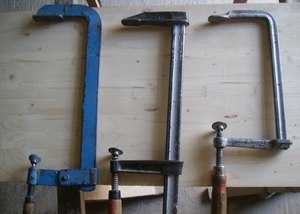

Струбцины столярные как пример принципа работы инструмента

Изготавливают столярные струбцины из металла и дерева. Некоторые элементы для нестационарных креплений тоже могут называть струбцинами, но это неверно. Подобное фиксирование имеют мясорубки, настольные лампы, тиски и тому подобное. Главное отличие струбцины в том, что, установив ее на поверхности, работать можно обеими руками, хотя в последнее время появились модели, которые позволяют пользоваться только одной рукой.

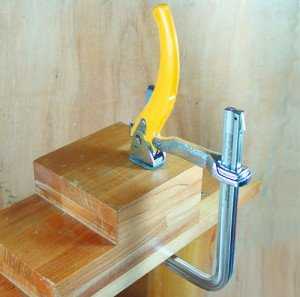

Есть тип данных приспособлений, которые называют рычажными. Они отличаются тем, что основаны не только на системе осей, но и рычагов. Часто их называют прижимами или зажимами, а также быстрозажимными устройствами, системами для быстрой фиксации. Надо всего лишь немного приложить усилий, и моментально создается приличная зажимная сила. Для того чтобы быстро зафиксировать деталь, нужно будет только выполнить одно движение – переместить зажимную рукоятку. Состоит простейшая ручная струбцина из основной рамы или скобы и подвижных элементов с зажимами, это может быть либо винт, либо рычаг. Его цель – не только фиксация подвижной части, но и регулировка силы сжатия.

Главное отличие различных моделей струбцин заключается в их механизме. Поэтому часто выделяют такие классы:

винтовая;
монтажная;
угловая;
быстрозажимная;
ручная.

Выбирая данный инструмент, надо обращать внимание на рабочий ход, а также на расстояние, на которое могут раздвигаться элементы-фиксаторы. Самыми практичными являются те приспособления, которые имеют наибольшие перечисленные показатели. С большими параметрами можно использовать в работе более крупные детали, размеры могут варьироваться в разных моделях от 20 до 350 мм. Теперь скажем несколько слов о каждой разновидности струбцин.

Струбцина угловая и другие конструкции – краткая характеристика

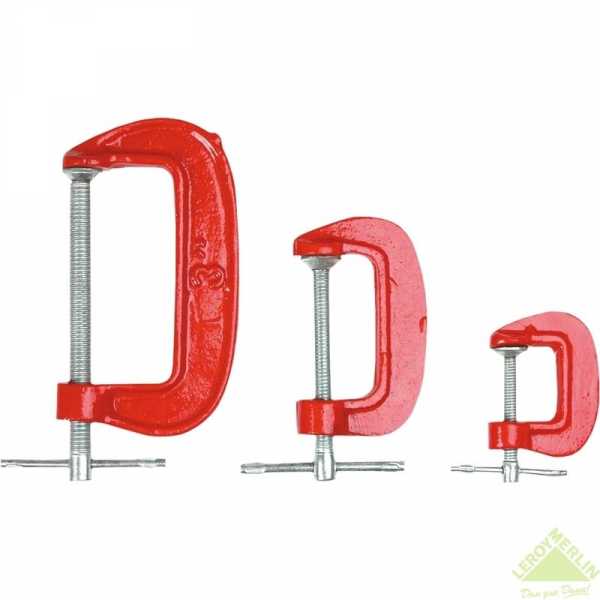

Винтовые приспособления отличаются тем, что у них имеется винт, а рукоятка имеет T-образный вид. Во время поворота рукоятки губки начинают сжиматься, при вращении в обратную сторону – разжиматься. Такие струбцины часто применяют для фиксации труб в работе с сантехническими приборами. Угловая струбцина используется для поддержки заготовок изделий под прямым углом. Это могут быть самые разные слесарные работы. Они считаются очень прочными, потому что для их производства используют дюралюминий, а удобны для слесарных работ потому, что на них выполнены специальные монтажные отверстия, чтобы можно было закреплять на верстаке.

Конструкция таких струбцин хороша для удержания элементов рамы или уголков, а также других похожих деталей во время их склеивания.

Струбцина монтажная предназначена закреплять и зажимать железобетонные плиты и другие материалы, которые используются при возведении зданий или сооружений. Для данной работы изготавливают зажимы из особо прочных металлов. Это позволяет применять их для закрепления конструкций с тяжелым весом при строительных или ремонтных работах. Хоть она и выполняет сложную и ответственную работу, но конструкцию такая струбцина имеет совсем просту, чертеж об этом явно свидетельствует. Она считается самой надежной.

С ее использованием и ремонтом вполне смогут справиться работники без специальной квалификации. Еще данный вид приспособлений используют для закрепления труб и других элементов коммуникаций. С их помощью можно хорошо закрепить круглые или овальные детали с разными диаметрами. Основное отличие такого вида струбцин – это несколько точек крепления, поэтому работа с ними обеспечит надежное соединение кусков трубопровода, и конструкция будет хорошо подготовлена к проведению сварочных работ.

Быстрозажимные струбцины называют самыми эффективными. Часто при работе с деталями бывают случаи их смещения, благодаря силовому воздействию. Хорошо, если реакция срабатывает моментально, и можно рукой передвинуть рукоятку зажима и зафиксировать более надежно. Поэтому у быстрозажимных струбцин приделаны накладки, а система осей и рычагов позволяет работать на зажим только одной рукой.

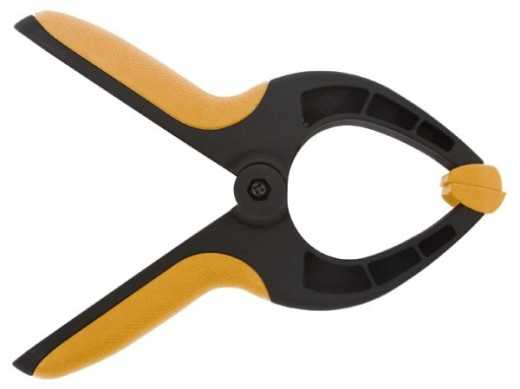

Ручную струбцину по-другому называют пружинным зажимом. У него имеются две рукоятки, и если их разводить, то и основные зажимные части тоже моментально разведутся, а при выполнении обратных действий они сведутся и зафиксируют любой предмет. Из-за имеющегося пружинного механизма усилия пользователя значительно облегчаются. Такой тип струбцин применяют тогда, когда требуется склеить мелкие детали или удержать небольшие предметы из нетвердых материалов: из картона, дерева, пластика. Кроме основных видов струбцин, имеются и уникальные, или узкоспециализированные. Их тоже немало, часто встречаются следующие варианты: кулачковые, клиновые, угловые, с глубокими пазами, специальные для стульев.

Как сделать струбцину – создаем инструмент сами

Если вы хотите, чтобы в работе вам помогала собственная струбцина, своими руками мы попробуем изготовить вариант, который имеет самую простую конструкцию.

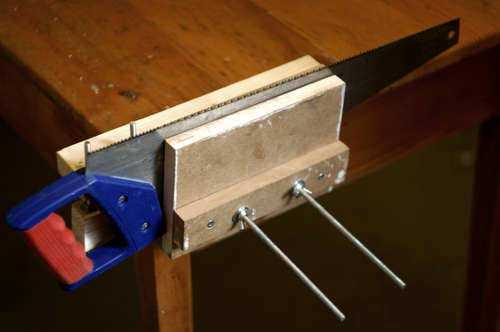

Как сделать струбцину своими руками — пошаговая схема

Шаг 1: Подбираем детали

Прежде чем начать собирать данное приспособление, надо посмотреть, есть ли в домашней кладовой все необходимое. Для изготовления нужно: пара шпилек, где резьба длиной около двухсот миллиметров, а диаметр около пяти миллиметров; пара шпилек, где сечение, как и у первых, а длина около 120 мм; гайки подходящего размера; пара фанерных дощечек размером 15х150х200 мм; пара реек размером 20х40х240 мм (желательно пользоваться брусками из дерева не мягких пород).

Шаг 2: Собираем основание

Самодельные струбцины, как правило, крепят на поверхности рабочего стола. Поэтому берутся бруски, которые приготовлены для крепления зажима к верстаку. На них просверливается пара отверстий так, чтобы гайки со шпильками были очень плотно прижаты друг к другу. Для того чтобы приспособление было устойчивым и прочным, нижний брус надо расположить плотно на горизонтальной плоскости, то есть плашмя, а верхний брусок располагаем наоборот ребром к столешнице. Затем надо установить фанерные дощечки и к ним приложить брусок, который будет крепиться на поверхности стола. Надо обратить внимание на то, чтобы нижний краешек досок был ниже брусочка хотя бы на 3 см. Все данные элементы, а их три, просверливаются насквозь. Они нужны будут для вставки шпилек чуть позже.

Шаг 3: Делаем зажим

Одну дощечку нужно прочно зафиксировать к нижнему бруску. В качестве зажима будет вторая доска. Данная конструкции будет осуществлять захват при помощи подвижной фанерной полоски, а при помощи коротких шпилек струбцина будет крепиться к поверхности стола. Длинные шпильки нужны для определения рабочего хода, а для фиксации подвижной части и регулировки силы зажима нужны гайки. Их роль в данной конструкции – быть рычагами. Как сделать струбцину, вы узнали, но следует понимать, что сделанные в домашних условиях инструменты имеют низкий уровень прочности. Но для выполнения несложных домашних работ они будут хорошими помощниками.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Угловая струбцина своими руками: варианты изготовления

Содержание: [скрыть]

Типы струбцин
Фанерные
Угловые зажимы для металлических заготовок

Угловые струбцины станут отличными помощниками при самостоятельной сборке разнообразных конструкций. С их помощью удается надежно зафиксировать заготовку в процессе ее обработки, когда руки заняты механическим или электроинструментом. Чаще всего струбцины используют для сборки мебели, а также к их помощи прибегают при выполнении сварочных, слесарных и столярных работ. Особой популярностью пользуется угловая струбцина 90 градусов, хотя при необходимости можно смастерить устройство для любых углов.

Типы струбцин

Согласно особенности конструкции такое приспособление разделяют на три категории:

простое, обеспечивающее фиксацию деталей с рабочей плоскостью верстака;
угловое, предназначенное для удержания двух заготовок под требуемым углом;
объемное, способное фиксировать три заготовки в трех разных направлениях.

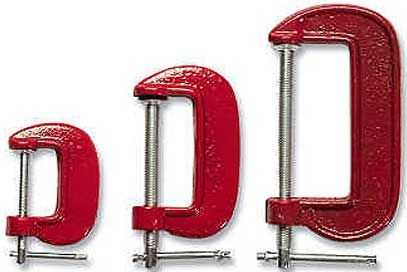

Первый тип струбцин изготавливается в виде С-образного кронштейна с резьбовым зажимом. Их сфера применения достаточно широка и распространяется на обработку дерева, металла и пластиковых основ. Второй вариант – наиболее популярное приспособление среди мастеров. Чаще всего угловую струбцину применяют для фиксации заготовок из различных материалов под углом 90°, однако существуют образцы, позволяющие изменять угол до необходимых параметров. Учитывая тот факт, что заводские модели имеют достаточно высокую стоимость, имеет смысл мастерить такие струбцины своими руками. Что касается третьего типа фиксаторов, то их приобретают или собирают самостоятельно в том случае, если специфика работы предусматривает выполнение больших однотипных процессов.

Изготовление угловой струбцины, так же как и объемной, можно осуществить на основе простой конструкции, отнесенной к первому типу, и самых обычных дополнительных деталей, которые можно найти в каждой домашней мастерской. Размеры струбцин и их прочностные характеристики будут напрямую зависеть от материала их изготовления, и обычно такие параметры ориентированы на тип обрабатываемых деталей. В следующем разделе статьи мы расскажем, как сделать столярные струбцины из фанеры, которые оценит каждый мебельный мастер, а также предоставим схему сборки угловых зажимов для работы с металлическими деталями.

Фанерные

На современном столярном производстве для сборки мебели в большинстве случаев применяют листы ДСП, которые в процессе обработки фиксируются под прямым углом. Чтобы облегчить работу, рекомендуем смастерить достаточно удобное приспособление на основе простых струбцин, для которого нам потребуется:

лист фанеры или ДСП, толщина которого составляет 8-12 мм;
квадратный или прямоугольный деревянный брусок;
электролобзик или ножовка по дереву;
электрическая дрель с набором насадок.

Из фанеры или древесно-стружечной плиты выпиливают два или более треугольника с прямыми углами и катетами длиной 30-40 см. Здесь нужно следить за тем, чтобы прямой угол каждого сегмента был максимально точным, иначе готовая конструкция будет некачественной. В каждом углу треугольника необходимо сформировать отверстие, соответствующее размерам простых зажимов, взятых за основу. Следите за тем, чтобы от края отверстия до катета треугольника расстояние варьировалось в пределах 10-15 мм.

Приспособление готово, осталось испытать его на практике, для чего свой самодельный треугольник прижимают обычной струбциной к обрабатываемому листу и обязательно выравнивают по краю. Точно так же второй простой струбциной фиксируется следующая деталь под углом 90°, а чтобы крепление было надежным, мастера рекомендуют по краям стыка применять две треугольные фигуры.

Угловые зажимы для металлических заготовок

Выше была рассмотрена схема сборки угловых струбцин для обработки заготовок из древесины и ее производных, а для работ с металлическими деталями желательно применять железные угловые струбцины, которые будут усиливать зажим. Все дело в том, что прочность металлов гораздо выше, чем у дерева, а значит, и фиксировать их нужно более крепким инструментом, нежели деревянный образец. К тому же обработка металлов нередко сопряжена с процессом сварки, а как известно, высокие температуры быстро приведут деревянные элементы из строя. Любой опытный сборщик самодельного инструмента скажет, что для данных целей лучше отдавать предпочтение железу, ведь такие струбцины не боятся электрической дуги, высоких температур и механического воздействия.

Металлическая угловая струбцина своими руками изготавливается по той же схеме, что и фанерная, однако здесь существуют определенные нюансы. В данном случае мы будем изготавливать вспомогательный инструмент из листового металла, толщина которого составляет 8-10 мм. Фиксирующие элементы собираются из металлического уголка заданного размера. Для большей надежность уголки рекомендуется крепить по методу сварки, хотя и резьбовое крепление тоже подойдет.

Винтовой зажим необходимо делать из трех сваренных между собой гаек. Идеальным вариантом является создание кронштейна, в центре которого сформировано резьбовое отверстие в 35-40 мм. Крепить такое устройство лучше при помощи болтов, что позволит осуществить быструю замену в случае срыва резьбы.

Внутреннее основание приспособления перемещается по направляющим, которые изготавливаются следующим образом. В биссектрисе треугольника формируется паз шириной около 10 мм, затем просверливается технологическое отверстие в верхнем основании фигуры, которое снабжается болтом и закручивается снизу гайкой. Чтобы обоюдное перемещение оснований не было затруднено, и работа выполнялась корректно, резьба ни в коем случае не должна доходить до головки болта.

Как видите, угловая струбцина вполне доступна для самостоятельного изготовления. Если вы изредка нуждаетесь в подобном приспособлении, нет никакой необходимости приобретать заводской угловой зажим, а достаточно будет воспользоваться самоделкой.

derevo-s.ru

конструкция и изготовление своими руками из фанеры, дерева и металла

Струбцины относятся к инструментам-помощникам, которые плотно сжимают детали между собой или фиксируют заготовки во время их обработки к какому-либо основанию. Различные виды таких инструментов можно встретить в каждой мастерской. Для фиксации угла между деталями конструкции, домашние умельцы используют угловую струбцину. При этом, чтобы сэкономить домашний бюджет, инструмент изготавливается своими руками.

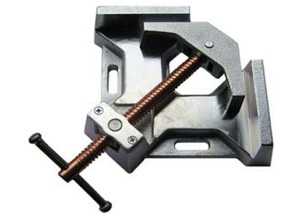

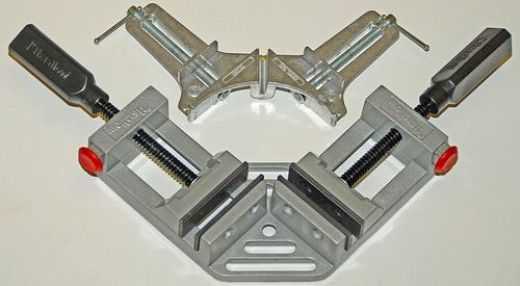

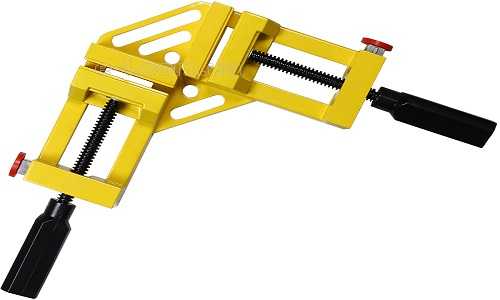

Что такое угловая струбцина?

Инструмент выполняется из дюралюминия, поэтому является очень прочным. Удобен он тем, что имеет специальные монтажные отверстия, с помощью которых его можно закреплять на верстаке. Применяются угловые струбцины чаще всего для фиксации деталей рамы, уголков или других подобных конструкций. Часто используется инструмент во время сборки мебели. В помощники угловую струбцину могут брать плотники, токари, слесари и сварщики. Пригодится она и для работ в домашних условиях.

Конструкция инструмента:

Зажим с двумя упорами.
Блок-зажим, который обладает хорошей подвижностью.
Рычажный механизм.
Винт для обеспечения более жесткой фиксации.
Планки и бегунки для приспособления более слабого типа зажима.

Неотъемлемой характеристикой каждой струбцины является подвижная часть упора.

Изготовление струбцины своими руками

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента.

Своими руками можно создать:

необходимую прочность приспособления;
оборудование для фиксации металлических деталей;
струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным.

Чтобы изготовить инструмент необходимо:

Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
Разделить квадраты на две части по диагонали.
На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

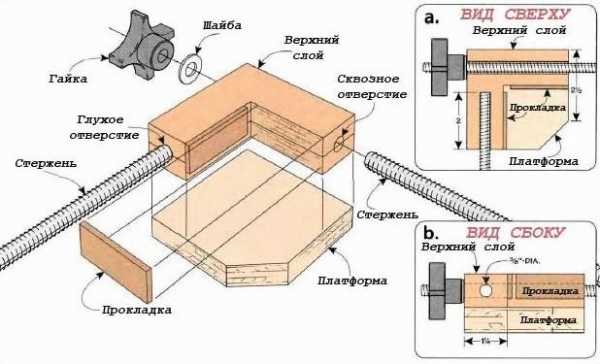

Изготовление и сборка своими руками угловой струбцины из дерева

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент. Для этого, в первую очередь, следует правильно выбрать материал, из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке. Древесина должна быть без неровностей, повреждений и сучков. Ее влажность должна составлять не более 12%.

Из выбранного материала нужно будет подготовить:

две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
два бруска шириной 2 см и длиной 25 см;
металлические болты;
саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

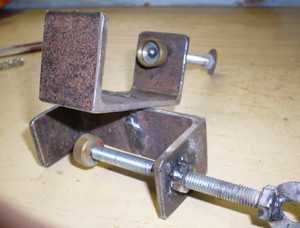

Угловая металлическая струбцина своими руками

Металлический тип инструмента обладает хорошей жесткостью фиксации и имеет длительный срок эксплуатации. Приспособление состоит из надежного крепкого корпуса, подвижного механизма и винта, который обеспечивает жесткость фиксации.

С помощью металлической струбцины можно:

под различными углами фиксировать элементы конструкции;
выполнять предварительный монтаж изделий;
выравнивать детали конструкции относительно друг друга.

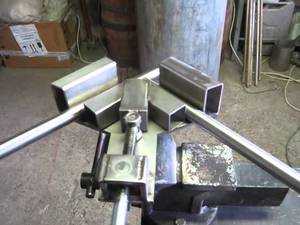

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

Двухкоординатные.
Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

стальной лист толщиной в 10 мм;
гайки – 3 шт;
стальной лист с наружной резьбой по размеру гаек;
шайбы большого диаметра.

Технология изготовления:

Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
К основной части детали в виде буквы «Г» приварить вспомогательную часть.
Опорный элемент плашмя приварить на короткий край.
Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
Все части приварить по внешнему краю, вставив между ними полоску инструмента.
Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Изготовление простой и угловой струбцин своими руками

Ремонт и изготовление мебели, различных деревянных или металлических изделий не возможны без использования струбцин. Современные инструментальные магазины предлагают большой выбор этих изделий. Условно их можно разделить на две большие группы. Первая объединяет зажимы, использующие резьбовые детали. Струбцины этой группы называют винтовыми. Они могут иметь стационарную скобу того или иного размера или раздвижную.

Во вторую группу объединяют зажимы, использующие в своей основе проволочные или плоские пружины и называемые, соответственно, пружинными.

Любому мастеру для работы может понадобиться до нескольких десятков различных струбцин. Приобретение такого количества инструментов потребует достаточного количества денежных средств. Гораздо экономичнее изготавливать зажимы самостоятельно. О том, как изготовить различные виды струбцин своими руками, пойдет речь в дальнейшем.

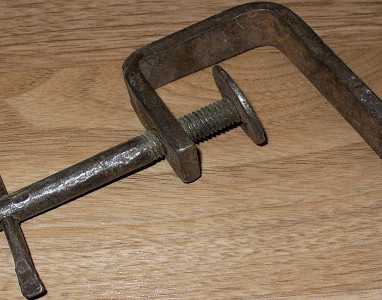

Изготовление винтовой струбцины

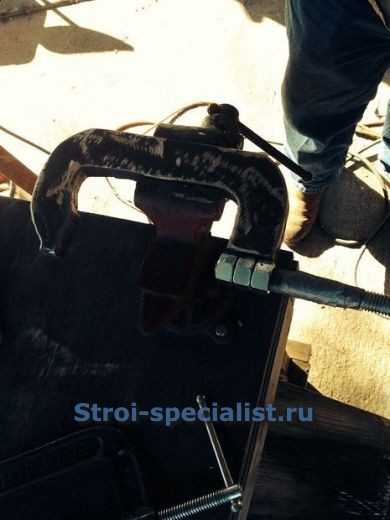

Простую винтовую струбцину можно изготовить, имея в наличии стальной лист толщиной 8-10 миллиметров, готовый стержень с резьбой М8 или М10 и нескольких гаек того же размера.

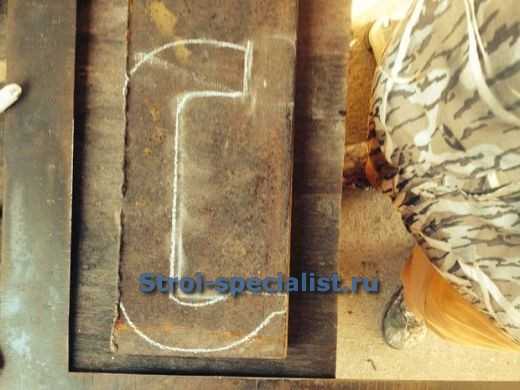

Сначала с помощью шаблона или другого готового зажима выполните разметку скобы на выбранной заготовке. При этом можно учесть требования конкретных условий эксплуатации зажима и изготавливать скобу необходимого размера.

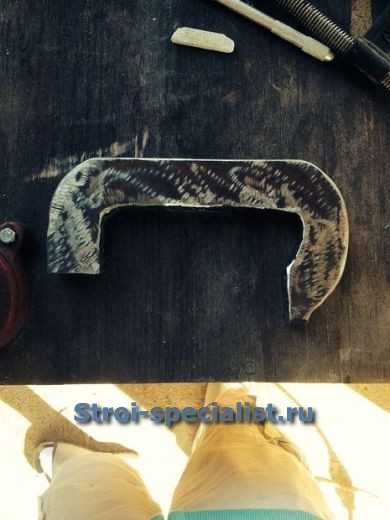

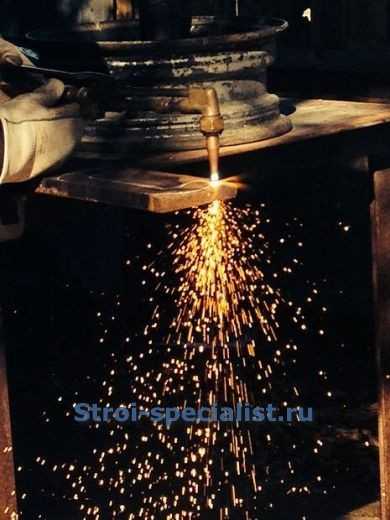

Следующий этап – вырезание заготовки. Толщина и геометрическая форма заготовки будущей струбцины делает проблемным применение для этого вида работ болгарки. В данном случае лучше воспользоваться ацетиленовой горелкой или газовым резаком.

На этапе шлифования кромок полученной скобы может быть использована и угловая шлифмашинка. Подровняйте края согласно линии разметки и снимите угловые заусенцы.

Для винтового зажима на короткой стороне скобы приварите несколько гаек М8 или М10. Вместо них можно использовать обрезок шестигранного прутка длиной 40-50 миллиметров с внутренней резьбой соответствующего диаметра.

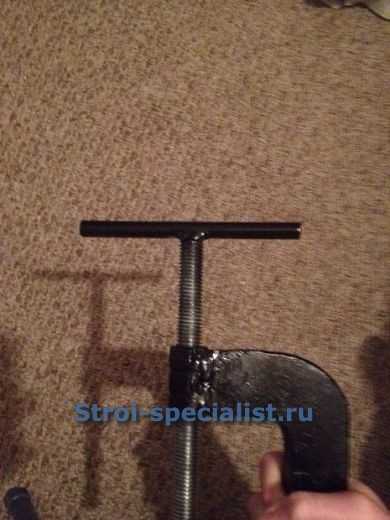

Для работы струбцины подберите круглый стержень с соответствующей резьбой необходимой длины. С одного из торцов приварите к нему поперечную рукоятку.

Для защиты готовой струбцины от коррозии покройте поверхность изделия любой масляной или нитрокраской.

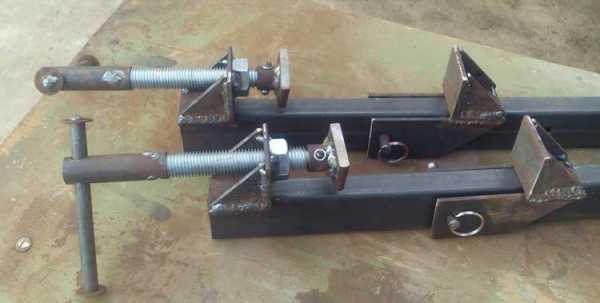

Изготовление винтовой струбцины с раздвижной рамкой

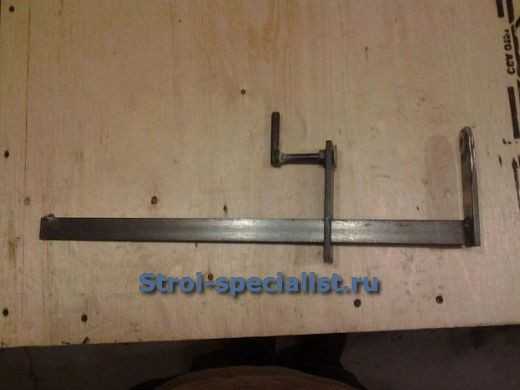

При необходимости не сложно изготовить и струбцину с раздвижной рамкой.

Для работы понадобятся следующие материалы:

стальная полоса сечением 40х (8-10) мм;
стержень с резьбой длиной 10-150 мм;
несколько гаек и круглых шайб.

Из инструментов следует приготовить болгарку, дрель и сварочный аппарат, газовый или электрический.

Первый этап – раскрой полосы на заготовки необходимой длины. Нам понадобятся стойка длиной 500 – 800 миллиметров, опорная планка длиной 200 миллиметров и передвижная планка той же длины.

С помощью сварки присоедините к одному из торцов длинной детали стационарный упор. Для обеспечения максимальной прочности конструкции старайтесь получить шов высокого качества, правильно подбирайте режимы сварки.

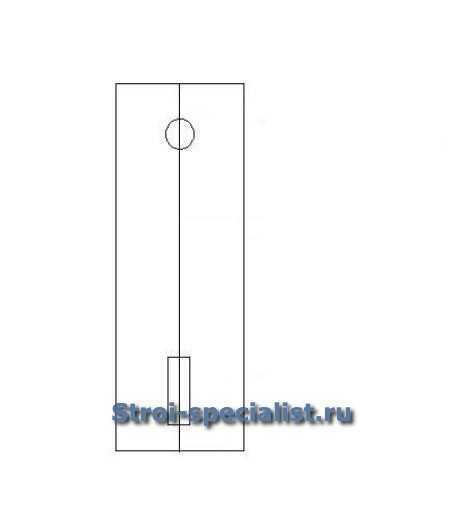

Следующий этап – обработка скользящей планки. В ней необходимо разметить и изготовить два отверстия, одно из которых круглой, а второе прямоугольной формы.

Получение цилиндрических отверстий при наличии электродрели или сверлильного станка не составит затруднений. Достаточно лишь подобрать сверло соответствующего диаметра, надежно зажать его в патроне инструмента и произвести сверление. Диаметр круглого отверстия должен превышать диаметр резьбового стержня.

Изготовление прямоугольного отверстия потребует больших временных и энергетических затрат. Отступив от кромки планки 25 миллиметров, вдоль осевой линии разметьте прямоугольник 11×41 мм. Небольшой зазор понадобится для свободного хода пластины по стойке. Далее разметьте центры отверстий, отступив по 5 миллиметров от края паза и по 10 милиметров друг от друга. Во избежание скольжения сверла центры отверстий необходимо предварительно накернить. Просверлите четыре отверстия диаметром 10 миллиметров. Окончательную форму пазу придайте вручную с помощью квадратного и прямоугольного напильника.

Над круглым отверстием скользящей планки приварите гайку с резьбой, соответствующей стержню. К одному из торцов винта приварите поперечную рукоятку, к другому круглую шайбу достаточной толщины. Зачистите кромки всех деталей от металлических заусенцев наждачной бумагой и выполните сборку зажимного приспособления.

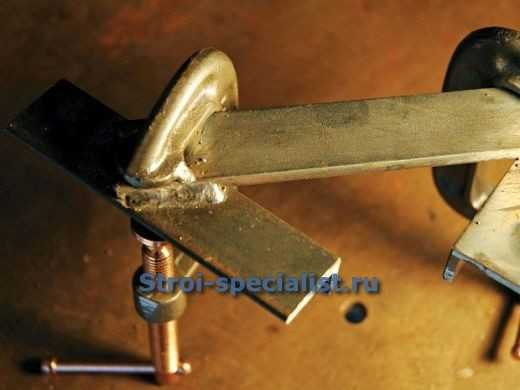

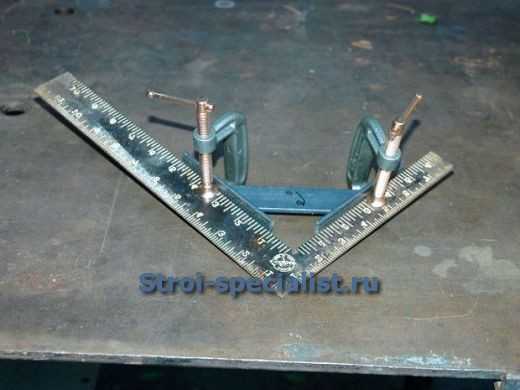

Изготовление угловой струбцины своими руками

Процесс изготовления ряда изделий, например коробок дверей, требует соединения деталей под прямым углом. Для надежной фиксации составляющих элементов деревянных или металлических конструкций применяются угловые струбцины.

Подобный зажим так же можно изготовить из подручных материалов самостоятельно. Вам понадобятся два обрезка стального уголка 40х40, 50х50 или 30х50 по 200 миллиметров каждый, кусок полосы 10х50 длиной 250 миллиметров и две готовых винтовых струбцины.

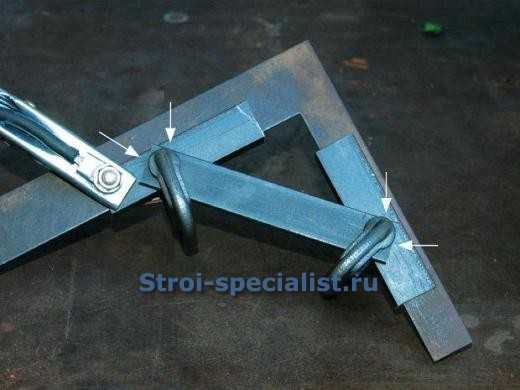

Используя слесарный угольник без колодки для контроля прямоугольности, установите все детали конструкции в соответствии с фото.

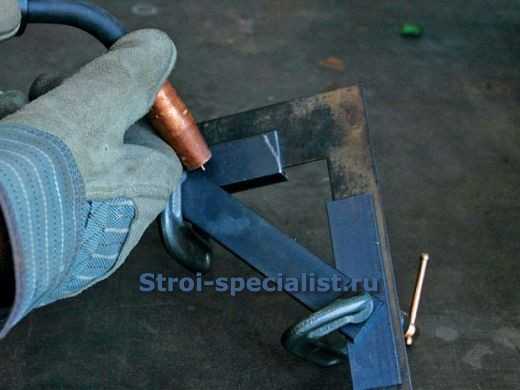

С помощью сварочного аппарата присоедините уголки к полосе с обратной стороны.

Так же сварочным швом присоедините струбцины к основаниям для надежного крепления.

Таким образом, получится удобное и надежное приспособление, которое неоднократно выручит вас при выполнении ряда работ.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Струбцина столярная своими руками — инструкция и видео

В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

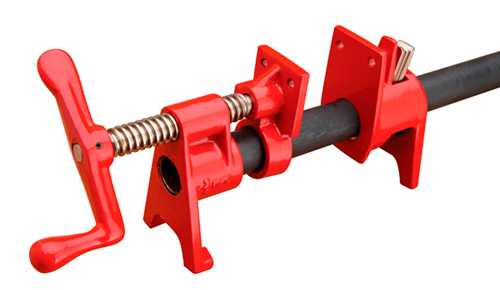

Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).
Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.
Вариант №1
Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

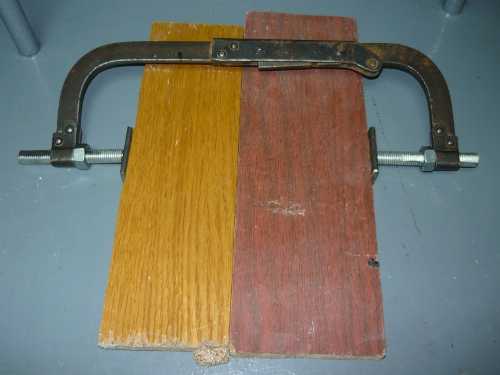

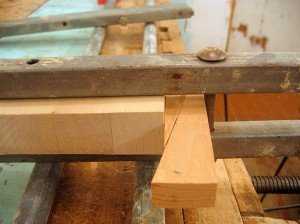

За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (о выборе хорошего клея читайте здесь), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.
Вариант №2
Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.
Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.
Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.
Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.
Разновидности и модификации
Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.
Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.
Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.
Основные рекомендации и идеи даны. Хорошему хозяину этой «информации к размышлению» достаточно, чтобы принять решение, какая модель столярной струбцины ему более подойдет. А как именно ее сделать – понять несложно.
Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!
woodguide.ru
Струбцины для мебели, дерева, угловые, быстрозажимные
Что представляют собой деревянные струбцины? Для чего они нужны, как ими пользоваться и какие лучше? На эти и множество других вопросов мы ответим в данной статье.
Струбцина мебельная
Струбцина столярная представляет собой тиски для временного позиционирования деталей с целью дальнейшего их закрепления. Существует несколько разновидностей струбцин. Опытные мастера знают, что чем больше применяешь такие зажимы, тем больше применений им находится. По этой причине в каждой мастерской нужны надежные и удобные в работе струбцины разных видов и габаритов.
Создают струбцины из древесины или металла. Закрепив на поверхности это устройство, работать можно обеими руками. Самая простая струбцина состоит из основной рамы и подвижных деталей, оснащенных зажимами в виде винтов или рычагов. Они не только фиксируют подвижные элементы, но и устанавливают силу сжатия. Различают такие виды струбцин:
винтовая – имеет винт и Т-образную рукоятку, во время поворота которой губки сжимаются или разжимаются. Их используют для фиксации труб в работе с сантехникой

монтажная – используется для крепления труб и прочих частей коммуникаций, а также для зажима составляющих конструкций при поднятии на высоту

угловая – удерживает при склеивании или сварке части рам, уголков

струбцина столярная быстрозажимная – устройство для быстрой фиксации, отличающееся рычажно-осевым механизмом, который облегчает усилия мастера во время зажима детали. Можно при помощи одной руки передвинуть рукоятку в нужное положение

ручная струбцина, она же пружинный зажим характеризуется двумя рукоятками, при разведении которых зажимные части разводятся, после чего сводятся, фиксируя деталь. Пружинная система существенно облегчает усилия мастера. Такими струбцинами пользуются для склеивания мелких частей, удержания мелких деталей из мягких материалов, таких как дерево, картон, пластик.

Струбцины для мебели существенно облегчают работу во время сборки мебельных ящиков, шкафчиков и прочих предметов, в которых необходима угловая фиксация. К примеру, струбцины для сборки мебели помогут зафиксировать детали и просверлить их вместе. Очень удобным является вариант с фиксацией деталей при помощи угловой струбцины, потому сверлом для конфирматов сделать отверстие под евровинт и сразу его вкрутить. В таком случае не будет возникать проблем с соответствием отверстий. Далее рассмотрим самые популярные типы струбцин.
F-образные струбцины
Эти устройства являются комбинацией неподвижной губки на конце плоского металлического основания и скользящей губки с возможностью регулировки. F-образные струбцины характеризуются наличием глубокого зева, позволяющего фиксировать предмет далеко от его края. Скользящая головка на губке зажима может иметь регулировочный винт или эксцентриковый рычаг. Зажимы бывают двух типов:
Light duty. Они предназначены для легкого применения. Они довольно тонкие и узкие, имеют малый вес и занимают немного места

Heavy duty. Эти устройства применяются в тяжелых работах.

F -образные струбцины отличаются простотой и, следовательно имеют низкую стоимость. Вместе с тем, работать с ними не очень комфортно, потому что их необходимо держать обеими руками и при этом закручивать.
Ленточные струбцины
Основа этого устройства — капроновый или кожаный ремень, который передает прижимное усилие на сопряженные детали. Ленточные зажимы обеспечивают плавное прижатие и надежную фиксацию любым предметам. Они могут применяться для создания или ремонтных работ рам, стульев из дерева, столешниц, аквариумов и многих других предметов. При помощи этого универсального устройства можно соединить, сверлить и склеить под конкретным углом зафиксированные детали конструкции.
Лента имеет такую длину, что ею можно обмотать корпус любой многогабаритной конструкции, закрепив при этом все вместе соединения. Отметим, что отсутствует риск повреждения стягиваемых деталей, потому что металлические части ленточной струбцины к ним не прикасаются. Тем не менее, в ряде случаев такие устройства не очень удобны. Происходит это по причине того, что во время установки уголка с одной стороны, с другой он падает. Помимо этого, нет возможности сделать сильнее или слабее давление на одну конкретную плоскость или ось. В ходе применения ленты без уголков повреждается край кромки детали. Именно поэтому к ленточной струбцине стоит купить особые уголки, существенно расширяющие функционал зажима.
Трубные струбцины
Создают такие устройства из водопроводных труб в ½ или ¾ дюйма, на которые навинчивают недвижимый упор и подвижную губку. Создать такое устройство можно создать любой длины, нарезав с одного конца трубы резьбу и завинтив на нее упор. При необходимости зажим можно переставить на другую трубу или просто демонтировать.
Стоит отметить, что подвижная губка зажима отлично скользит по черным трубам, которые отличаются бюджетной стоимостью. Гальваническое покрытие защищает трубы от коррозии. Помимо этого, контактируя с клеем, в отличие от обычных труб, части с этим покрытием не оставят на заготовке темных пятен. Чтобы защитить выступающую резьбу стоит использовать специальные съемные колпачки. В том случае, когда мастер склеивает большую конструкцию, но не имеет зажима требуемой длины, он использует два более коротких приспособления. Их необходимо лишь соединить муфтой.
G-образные струбцины
Эти устройства применяются для реализации большинства работ, следовательно, покупать их нужно побольше. Они производятся различного размера, однако наиболее популярными являются инструменты, имеющие ширин захвата в 100 и 150 мм. G-образные струбцины стоит приобретать только высококачественные, потому что скобы недорогих вариантов часто прогибаются и работать с ними довольно сложно.
В магазинах можно найти специализированные G-образные зажимы с увеличенной глубиной захвата. Они помогают дотянуться в недоступные простым струбцинам места. Чтобы зафиксировать накладок есть специальные кромочные зажимы, которые могут прижать деталь одновременно в двух направлениях. При выборе G-образной струбцины стоит убедиться в том, что винты крупные, поверхность плоская, а вороток толстый со скругленным концом.
Струбцина столярная своими руками
Струбцины для дерева можно сделать и самостоятельно. Угловая струбцина используется для фиксации двух заготовок, даже разного размера, под углом 90 градусов, чтобы соединить их между собой любым способом. Наиболее часто такое устройство применяется как кондуктор для сварки металлических деталей под прямым углом.
Чтобы создать такое устройство самостоятельно нужно приобрести:
стальной уголок 40 мм, толщина которого составляет от 3 до 4 мм

стальные пластины, ширина которые составляет от 40 до 50 мм

шпильки, имеющие резьбу, лучше прошедшие закалку

прутки для воротков

гайки, чтобы создать червячный механизм

сварочный аппарат

дрель, метчики.

Уголки нужно приварить к стальным пластинам четко под прямым углом. С каждой стороны прикрепить с помощью сварочного аппарата червячную конструкцию, которая представляет собой аналогичный уголок с наваренной упорной гайкой или утолщением. В этом утолщении необходимо нарезать резьбу, согласно размерам шпильки-воротка. Ширину рабочего зазора подобрать под потенциальные заготовки. Учтите, что в том случае, если диапазон габаритов обрабатываемых деталей достаточно обширен, то стоит позаботиться об изготовлении нескольких струбцин. Большой ход воротка является причиной непрочной фиксации.
Далее в рабочую гайку необходимо вкрутить шпильку-вороток, после чего на ее конце собирать упор. Зачастую, он представляет собой конструкцию из двух металлических шайб различного калибра. Упор должен легко прокручиваться на шпильке. С обратной стороны воротка нужно просверлить отверстие, в которое вставится металлический прут, выполняющий роль рычага. Грамотно созданная струбцина из металла дает возможность надежно закреплять стальные детали в ходе сварочных работ, а также деревянные в ходе столярных.
Простейшую струбцину из древесины, которая используется в столярном деле, можно создать из таких компонентов:
пара деревянных брусков из нетвердого, но прочного материала, к примеру, сосны. Очень твердые сорта оставят вмятины на заготовке при сильной фиксации

мебельные гайки с фиксатором для дерева

металлические шпильки, причем не обязательно из дорогостоящей закаленной стали

гайки — барашки, имеющие резьбу, соответствующую шпилькам

шайбы упорные, тоже можно купить недорогие.

Выпилите рабочие клещи из подготовленных брусков. Строго под углом 90 градусов засверлите отверстия под шпильки, с незначительным люфтом. Шпильки нужно вкрутить в мебельные гайки. Прилегание будет обеспечено барашками, или простыми гайками с рожковым ключом, в том случае, когда нужен очень прочный захват.
Чтобы быстро зафиксировать небольшие детали стоит использовать струбцину в виде штангенциркуля.
Такое устройство можно сделать из брусков и тонкой фанеры. Червячная система стандартная – гайки для мебели и шпилька-вороток. Недвижимый упор надежно крепится с одной стороны направляющей рейки. На рейке необходимо вырезать углубления для крепления подвижного механизма.
После передвижения кронштейна на требуемое расстояние нужно лишь повернуть на несколько витков вороток, и деталь зафиксирована. Когда упорный механизм отпущен – каретка легко двигается, освобождая заготовку.
Часто возникает необходимость просто прижать материал к столу для работы. С этой целью можно сделать самозажимную струбцину. На фото видно, как создать металлический или деревянный кронштейн.
Суть работы этого устройства проста – нужен рычаг, имеющий эксцентрик на поворотном конце. Сделав поворот на определенный угол, получится автоматический быстрый зажим. Общая высота изменяется при помощи регулировки шпилькой, которая закреплена на верстаке.
Если закрепить две струбцины такого типа на передвижном шаблоне, то можно осуществлять массовое фрезерование одинаковых заготовок.
wood-prom.ru
