Струбцины столярные: F-образные, G-образные, C-образные
Незаменимым помощником каждого мастера по дереву можно назвать столярные зажимы. Они приобретаются для того, чтобы во время обработки можно было надежно зафиксировать деталь. Существует довольно большое количество разновидностей подобного инструмента. Струбцины столярные могут изготавливаться при применении различных материалов. Рассмотрим особенности этого инструмента подробнее.

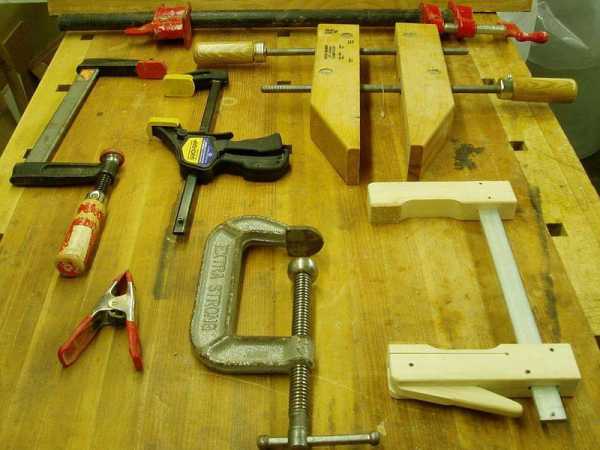

Струбцины столярные
Конструкция
При широком многообразии рассматриваемого инструмента все его варианты исполнения обладаю примерно одинаковой конструкцией. Больше распространение получили деревянные струбцины. Установив это устройство можно работать обеими руками.
Инструмент струбцина состоит из следующих основных элементов:
- Корпус. Основная часть конструкции представлена небольшим корпусом, который предназначен для фиксации основных элементов.
- Прижимы. У фиксирующего инструмента есть элементы, предназначенные для фиксации заготовки. Кроме этого, есть привод, при помощи которого изменяется положение подвижных элементов.
Размеры инструмента могут быть самыми различными. При этом одно устройство может применяться для фиксации заготовок самых различных размеров. Характеристики устройства во многом зависят от вида применяемого материала при изготовлении. В последнее время довольно часто применяют ленту.

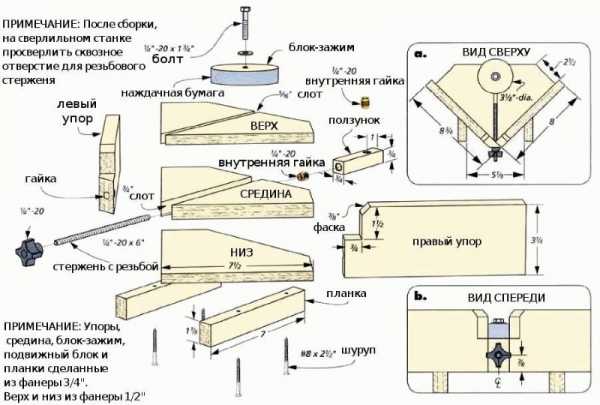

Сборка столярной струбцины
При выборе инструмента следует уделить внимание классификации. Основными признаками можно назвать размер, предназначение, конструктивные особенности и некоторые другие моменты.
Классификация струбцин
Существуют различные виды струбцин, которые могут применяться для фиксации заготовки во время работы. Основной признак классификации заключается в типе механизма:
- Монтажная.
- Винтовая.
- Ручная.
- Угловая.
- Быстрозажимная.
Рассматривая столярный зажим необходимо обращать внимание на расстояние, на которое можно раздвинуть фиксирующие элементы и каков рабочий ход.
Выделяют следующие разновидности устройства:
- Ленточный зажим получил самое широкое распространение. Сложно себе представить проведение столярных работ без применения подобного инструмента. Для древесины ленточные струбцины приобретаются по причине того, что они могут равномерно распределять оказываемое давление.
- Струбцина плоская также получили весьма широкое распространение. Она может изготавливаться при применении различных материалов, которые во многом определяют эксплуатационные качества устройства.

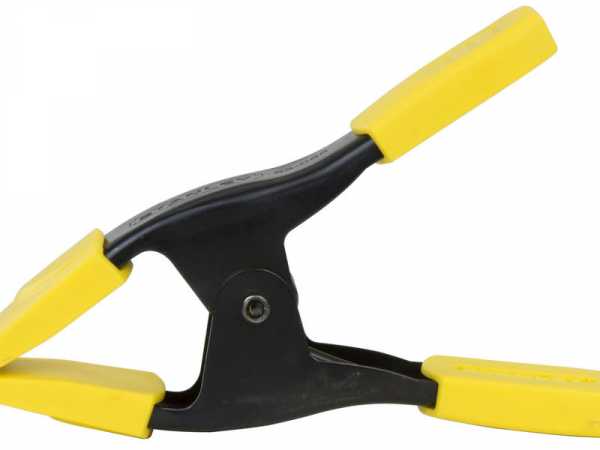

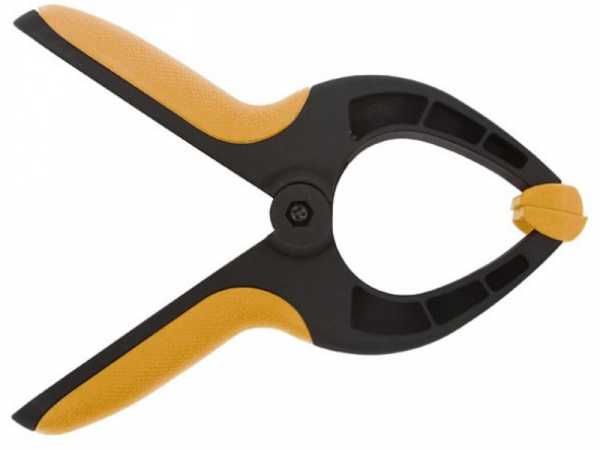

- Пружинные и угловые, трубные модели имеют свои особенности, которые следует учитывать при выборе инструмента.

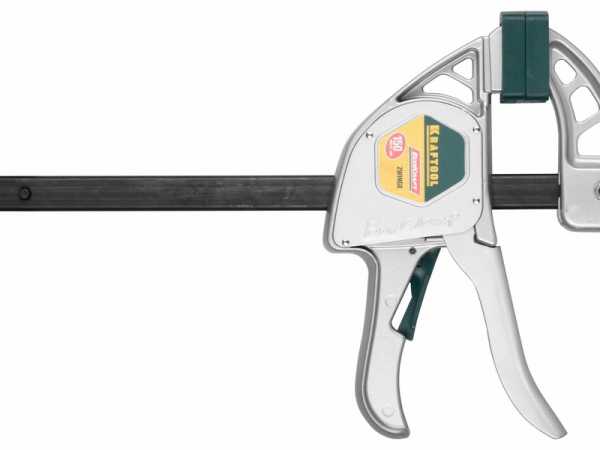

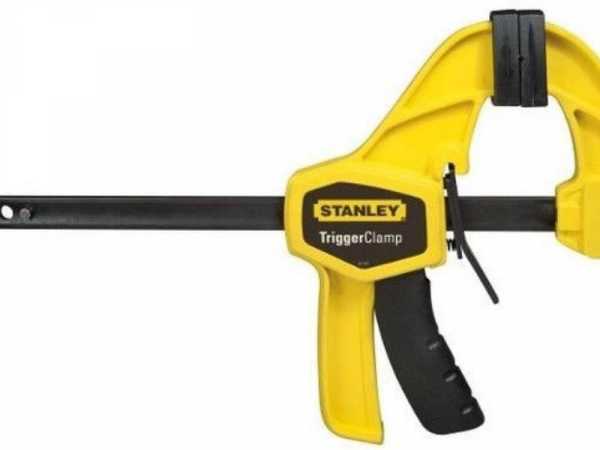

- В последнее время встречаются и быстрозажимные конструкции, за счет которых упрощается фиксация заготовки.
- G-образные, F-образные деревянные струбцины также получили широкое распространение.

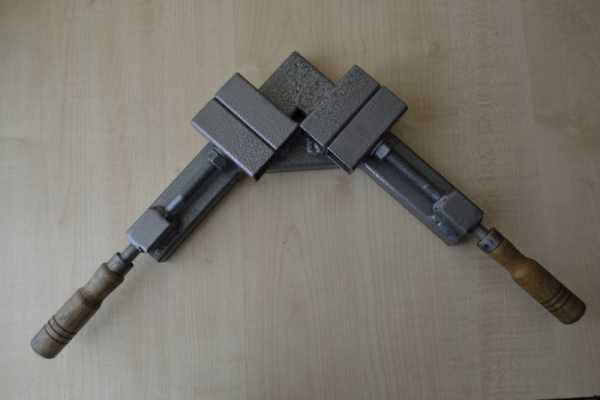

- Угловая струбцина
- Плоская струбцина
Различные разновидности струбцин встречаются в специализированных магазинах. Большие инструменты пользуются популярностью по причине того, что могут применяться для фиксации заготовок различных размеров. Некоторые типы зажимных устройств подходят для типовых изделий, другие для проведения более специфических работ.

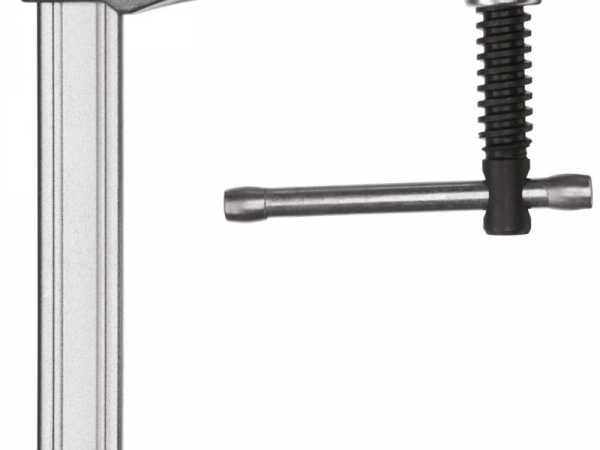

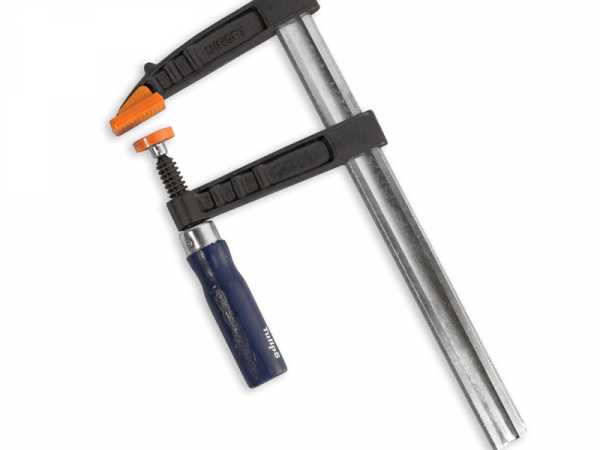

F-образные струбцины
Довольно большое распространение получили f-образные струбцины. Их конструктивными элементами назовем нижеприведенную информацию:
- Конструкция представлена направляющей шиной, на которой фиксируется неподвижная и подвижная губки.
- Подвижная скоба перемещается по направляющим. Для регулировки нужной длины захвата есть установочный винт. Кроме этого, он применяется для ослабления силы зажима.
- В комплект поставки входят накладки для защиты фиксируемой поверхности от слишком высокого давления.
Главным достоинством этого предложения можно назвать универсальность. За счет регулировки длины захвата можно фиксировать заготовки любой длины. Однако, рассматриваемый инструмент не во всех случаях удобен в использовании. Область применения весьма обширная.
C-образные струбцины
Большое распространение получили с-образные струбцины. К их особенностям отнесем нижеприведенные моменты:
- Конструкция изготавливается при применении стали и других прочных материалов.
- Особенности расположения всех элементов определяют надежность фиксации всех элементов.
C-образная струбцина
Струбцина с-образная производится различными компаниями. Качество сборки во многом зависит от популярности бренда.

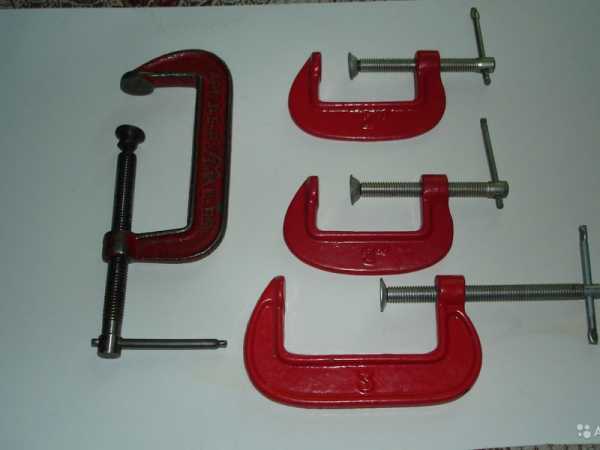

G-образные струбцины
Для обеспечения надежной фиксации заготовки может применяться также g-образная струбцина. Этот тип инструмента считается универсальным, применяется для зажима деталей различной геометрической формы. К ключевым моментам отнесем следующее:
- Основная часть конструкции представлена литой или кованной скобой с подвижным прижимным винтом. Она рассчитана на оказание высокой нагрузки.
- Ходовой винт изготавливается из нержавеющей стали, на поверхности не образуется ржавчины даже при длительной эксплуатации.
К преимуществам подобной модели отнесем нижеприведенные моменты:
- Они легкие. Простота конструкции определяет то, что она состоит из небольшого количества элементов. За счет этого уменьшается вес.
- Конструкция удобна в использовании. Провести зажим заготовки можно в течение короткого промежутка времени.
- Обеспечивается высокая прижимная сила.
- При фиксации заготовки не возникает люфта зажимных губок.
Существенным недостатком можно назвать то, что устройство не подходит для фиксации заготовок большого размера.
Область применения устройства обширна. G-образные модели применяют для прикладывания одинакового усилия сжатия двум поверхностям, которые расположены параллельно друг другу. Очень часто конструкция применяется для склейки дерева.
Самодельная быстрозажимная струбцина
Струбцины и зажимы могут изготавливаться своими руками. Процесс достаточно прост, для создания конструкции требуются следующие элементы:
- Два деревянных бруска, которые обладают высокой прочностью. Стоит учитывать, что в данном случае лучше всего подходит сосна. Слишком высокая твердость может привести к тому, что на поверхности появятся вмятины.
- Для передачи усилия можно использовать мебельные гайки с фиксатором под дерево.
- Шпильки, изготавливаемые из закаленной стали. За счет термической обработки металл может выдерживать высокую нагрузку.
- Шайбы упорные. Для изготовления самодельной конструкции также можно использовать недорогие варианты исполнения.
Деревянные бруски применяются для создания рабочих клещей. Параллельно создаются отверстия под шпильки с небольшим люфтом. После этого шпильки вкручиваются в мебельные гайки, и самодельная конструкция готова к использованию.
Сделать столярную струбцину своими руками многие решают по причине того, что она обходится намного дешевле тех, которые можно приобрести в магазине. Кроме этого, при частом проведении столярных работ требуется несколько вариантов исполнения зажимных механизмов.
Советы по выбору струбцины
Струбцина, назначение которой заключается в фиксации различных элементов и их сжатии, к примеру, на момент склеивания, является неотъемлемой частью проводимых столярных работ. При достаточно большом выборе подобрать более подходящий вариант исполнения сложно. Выбирая зажим для дерева уделяется внимание нижеприведенным моментам:
- Металлические модели прослужат намного дольше. При этом ходовая часть должна изготавливаться из нержавеющего материала.
- Все элементы конструкции не должны иметь люфта В противном случае обеспечить надежное крепление будет практически невозможно.
- Универсального варианта исполнения нет. Именно поэтому следует рассмотреть, какие работы будут проводится и подобрать соответствующие фиксирующие элементы. Если в мастерской проводится различная обработка заготовок, то следует приобрести несколько фиксирующих элементов различного типа.
При выборе также уделяется внимание размеру. Большие конструкции имеют большую область применения, но обходятся дороже. Что касается качества изготовления, оно может существенно отличаться, зависеть от типа применяемого материала при изготовлении и других моментов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Самодельная струбцина собранная своими руками
Без струбцины не может обойтись никакой мастер. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.
Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.
Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.
Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.
Самодельная струбцина – разновидности и технологии изготовления
Угловая
Такие приспособления применяются для фиксации двух предметов (не обязательно одного размера) под прямым углом, для соединения их между собой любым способом. Это могут быть деревянные заготовки при склеивании, или сборке при помощи уголков и конфирмата.
Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.
Для изготовления понадобятся:
- стальной уголок 40 мм, толщиной 3-4 мм;
- стальные пластины шириной 40-50 мм;
- шпильки с резьбой, желательно закаленные;
- прутки для воротков;
- гайки для червячного механизма;
- сварочный аппарат;
- дрель, метчики.
Уголки привариваем к стальным пластинам строго под углом 90°.
На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.
ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.
В рабочую гайку вкручивается шпилька-вороток, после чего на ее конце собирается упор. Как правило, это конструкция из двух металлических шайб разного размера. Упор должен свободно прокручиваться на шпильке.
С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.
Правильно собранная струбцина из металла позволяет надежно крепить стальные детали при сварочных работах, или деревянные при столярных. Конструкция настолько простая в изготовлении – что стала настоящим житом среди мастеров самодельщиков.
Столярная вариант 1
Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:
- Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
- Мебельные гайки с фиксатором под дерево;
- Стальные шпильки, не обязательно из дорогой закаленной стали;
- Гайки — барашки с резьбой, соответствующей шпилькам;
- Шайбы упорные, также можно использовать обычные, недорогие.
Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.
Шпильки вкручиваются в мебельные гайки, и контрятся. Схождение обеспечивается барашками, или обычными гайками с рожковым ключом (если требуется особо прочный захват).
СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.
Столярная вариант 2
Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.
Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.
Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.
Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы. На них, с помощью металлических тяг крепятся неподвижные упоры. Их можно перемещать на нужное расстояние, по ширине заготовок. Неподвижные упоры с червячным механизмом устанавливаются в торце брусков.
Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.
Столярная вариант 3
Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.
Принцип действия прост – необходим рычаг с эксцентриком на поворотном конце. Повернув его не определенный угол – получаем автоматический быстрый зажим. Общая высота регулируется шпилькой, закрепленной на верстаке.
Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.
Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.
Трубная струбцина
Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.
Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.
Фиксируются половинки струбцины традиционно для самодельных конструкций – при помощи шпилек с резьбой. Получается очень простая и эффективная конструкция.
Как своими руками сделать струбцину смотрите видео. Подробное описание процесса изготовления.
obinstrumente.ru
Столярная струбцина — что это за инструмент |
У многих домашних умельцев возникают вопросы по поводу струбцин. Для чего они применяются, как используются и какие лучше? Для тех, кто не знает, стоит отметить, что струбцина – это зажим для временного позиционирования деталей для последующего их крепления. Струбцины бывают разных видов и предназначаются для различных задач. Те, кто занимается столярными работами, знает, что чем больше используешь такие зажимы, тем больше применений им находится. Поэтому в мастерской всегда должны быть надежные и удобные в работе струбцины различных видов и размеров.
Столярные струбцины – общее описание
Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.
Простейшая ручная струбцина состоит из основной рамы и подвижных элементов, которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.
Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.
Виды слесарных и столярных струбцин
Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:
- угловая;
- монтажная;
- винтовая;
- ручная;
- быстрозажимная.
При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели. С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).
Разновидности струбцин
Укомплектовать свою рабочую мастерскую полным набором столярных струбцин по карману не каждому. Их видов и размеров существует достаточно много. Поэтому стоит рассмотреть только наиболее распространенные их типы.
F-образные струбцины
Такие приспособления представляют собой комбинацию неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. F-образные струбцины имеют глубокий зев, который позволяет фиксировать деталь далеко от ее кромки. У скользящей головки на губке зажима может быть установлен регулировочный винт или эксцентриковый рычаг.
Зажимы разделяются на два типа:
F -образные струбцины просты, поэтому достаточно дешевы. Однако работать ими не очень удобно, так как приходиться держать их двумя руками и потом закручивать.
Ленточные струбцины
Сложно представить работы в столярной мастерской без ленточных струбцин. В основе такого приспособления лежит капроновый или кожаный ремень, с помощью которого на сопряженные детали передается прижимное усилие.
Ленточные зажимы обеспечат равномерное усилие прижатия и прочную фиксацию любой заготовке. Их можно применять для изготовления или ремонта рам, деревянных стульев, столешниц, аквариумов и много другого. С помощью этого универсального приспособления удобно соединять, сверлить и склеивать под точно заданным углом зафиксированные части конструкции.
Длина ленты в ременных зажимах такова, что ей можно обмотать корпус любой многогабаритной конструкции, затянув при этом одновременно все соединения. Риска повредить стягиваемые детали нет, так как металлические части ленточной струбцины их касаться не будут.
Однако в некоторых случаях с таким видом зажимов работать не очень удобно. Связано это с тем, что при установке уголка с одной стороны, с другой он может упасть. Кроме этого, нельзя усилить или ослабить давление на одну определенную плоскость или ось.
При использовании ленты без уголков можно легко повредить край кромки заготовки. Поэтому в дополнение к ленточной струбцине рекомендуется приобретать специальные уголки, которые значительно расширят функционал зажима.
Трубные струбцины
Изготавливают трубные зажимы из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Сделать приспособление можно любой длины, нарезав на одном конце трубы резьбу и навинтив на нее упор. Зажим в любой момент можно переставить на трубу другой длины или демонтировать.
Купить трубы с резьбой можно в любом строительном магазине. При этом можно приобрести не только обычные трубы, но и элементы с гальваническим покрытием. Подвижная губка зажима лучше всего будет скользить по черным трубам, которые к тому же стоят достаточно дешево. Преимущество труб с гальваническим покрытием в том, что они защищены от коррозии. Кроме этого, в контакте с клеем, в отличие от простых труб, элементы с таким покрытием не оставляют на заготовке темные пятна.
Для защиты выступающей резьбы можно воспользоваться специальными съемными колпачками. Чтобы длинные струбцины при стягивании не прогибались, рекомендуется использовать более жесткие элементы с диаметром ¾ дюйма.
Если при склеивании большой конструкции и под рукой нет зажима необходимой длины, можно воспользоваться двумя короткими приспособлениями. Для этого их нужно будет соединить муфтой.
G-образные струбцины
Такой вид зажимов используется для проведения большинства работ, поэтому приобретать их рекомендуется как можно больше. Они бывают разных размеров, но чаще всего применяются приспособления с шириной захвата в 100 и 150 мм.
G-образные струбцины должны быть обязательно хорошего качества, так как скобы дешевых зажимов прогибаются и работать с ними достаточно трудно. Однако в продаже встречаются довольно дешевые облегченные зажимы превосходного качества.
Существуют специализированные G-образные зажимы с увеличенной глубиной захвата. С их помощью можно дотянуться в недоступные обычным струбцинам места. Для фиксации накладок выпускаются кромочные зажимы, способные прижать заготовку сразу в двух направлениях.
Разделяются приспособления и по виду материала изготовления:
Выбирая G-образную струбцину необходимо убедиться, что винты у них большие, поверхности плоские, а вороток толстый и имеет скругленный конец.
Обслуживать столярные струбцины следует так же, как и остальной инструмент. Упоры, штанги и губки приспособлений необходимо очищать сразу после склеивания. Засохший клей удаляется с трудом и оставляет на деревянных деталях зазубрины. Чтобы винты струбцин плавно вращались, рекомендуется смазывать их воском. Масляную и силиконовую смазки лучше не использовать, так как они могут испачкать изделие.
Являющиеся практически еще «одной рукой» мастера, струбцины способны выручить, если какую-либо деталь нужно зафиксировать для обработки, «подержать», а обе руки заняты. Без них трудно обойтись при сборке самодельной мебели или склеивании каких-либо деревянных деталей, которые требуется плотно поджать друг к другу и соединить. Поэтому для столярных и других работ
