Строительство фундамента монолитного ленточного: Монолитный ленточный фундамент, армированный железобетонный, цена (стоимость) устройства

Монолитный ленточный фундамент, армированный железобетонный, цена (стоимость) устройства

Монолитный ленточный фундамент представляет собой железобетонную плиту, которая закладывается под всю площадь здания. Вместе с плитой прокладываются несколько слоев арматурной сетки. Благодаря большой площади плиты достигается ее равномерное давление на грунт. Оттаивание и замораживание грунта не будет негативным образом влиять на конструкцию, просадка будет небольшой.

В двухэтажных домах используют монолитный фундамент толщиной 40 см. Треть него будет находиться ниже нулевой отметки, а две трети выше. Вокруг основания делают дренаж, а под ним прокладывают гидроизоляцию. Вначале укладывают гидроизоляцию, а потом слои арматурной сетки, далее уже заливается бетон. Опалубочный каркас выполняют в виде одной цельной конструкции, стержни арматуры располагают с шагом до 30 см., вся опалубка жестко закрепляется и фиксируется. Для того, чтобы предотвратить вытекание по внутренней стороне прокладывается полиэтилен и рубероид. Цена монолитного ленточного фундамента, во многом, зависит от типа используемых материалов.

Монолитный ленточный фундамент чаще всего используется в малоэтажном строительстве при возведении зданий с бетонными, кирпичными и каменными стенами. Главным его преимуществом является тот факт, что его не нужно закладывать на большую глубину даже в тех случаях, когда проектом предусматривается подвал. Обычно его не делают широким по всей высоте, расширенной делают только подошву, благодаря чему удается достичь невысокой стоимости монолитного ленточного фундамента.

Ленточные фундаменты-монолиты используются в тех случаях, когда требуется значительное расширение подушки. Основания возводятся из бетона, железобетона, кирпичной кладки. В индустриальном строительстве используются монолитные и железобетонные виды на свайном или естественном основании. При естественном основании подушку армируют и выполняют непосредственно в ходе подготовки. Также выполняют бетонирование ленты фундамента по подушке.

При свайном основании ленту бетонируют поверх монолитных ростверков, которые объединяют сваи в одну конструкцию. В таком основании используется сборно-монолитный ленточный фундамент-ростверк и уложенные сверху него сборные железобетонные блоки. Для бетонирования конструкций ростверка используют инвентарную щитовую опалубку. Другие типы фундаментов используются при малоэтажном строительстве.

Монолитный ленточный фундамент состоит из сплошной полосы из армированного бетона, которая расположена по всему периметру сооружения. Такие конструкции считаются универсальными, они могут использоваться даже в неблагоприятных климатических условиях, выдерживая значительные колебания грунтовых масс. К таким колебаниям относят просадку и попеременные заморозки с оттепелями.

Отличительной особенностью устройства монолитного ленточного фундамента является бетонная плита, которая вместе с опалубочной системой создает всю конструкцию. За счет этого метода строительства создается равномерное давление. При этом узлы здания не перекошены, не возникают трещины в основании.

В зависимости от устройства монолитные фундаменты бывают ленточными, столбчатыми и сплошными Ленточный монолитный фундамент является железобетонной конструкцией, которая расположена по всему периметру дома.

Армированный монолитный ленточный фундамент

Армированный монолитный фундамент является сооружением из железобетона, которое передает нагрузку от дома на грунт. Нашими специалистами подбирается тот материал, который принимает нагрузку и равномерно ее распределяет. Он имеет высокую степень надежности и стоек влияниям внешней среды. За счет большой своей массы он уплотняет грунт под свои весом. На таких основаниях дома стоят несколько десятков лет. Надежность ленточного фундамента обеспечивается сложным подготовительным процессом и его единовременной заливке. Поэтому и стоимость на такой тип фундаментов несколько выше. У нас цена несколько ниже, чем в других организациях.

Ленточный монолитный железобетонный фундамент

Данный тип является гидро- и теплоизолированной конструкцией из арматуры, которая заливается бетоном. Нижняя часть закапывается в траншею глубиной от 0,5 метров до 1,5 метров. Такой вид основания монтируется в один этап, потому что заливка не может длиться долгое время. Перед монтажом готовится почва территории, на которой будет строится дом. Железобетонный фундамент используется при возведении крупногабаритных зданий из кирпича или бетона жилых многоэтажек. Перед устройством ленточных монолитных железобетонных фундаментов наши специалисты проводят исследование грунта. Наша компания за умеренную цену предоставляет услуги по закладке данного типа основания.

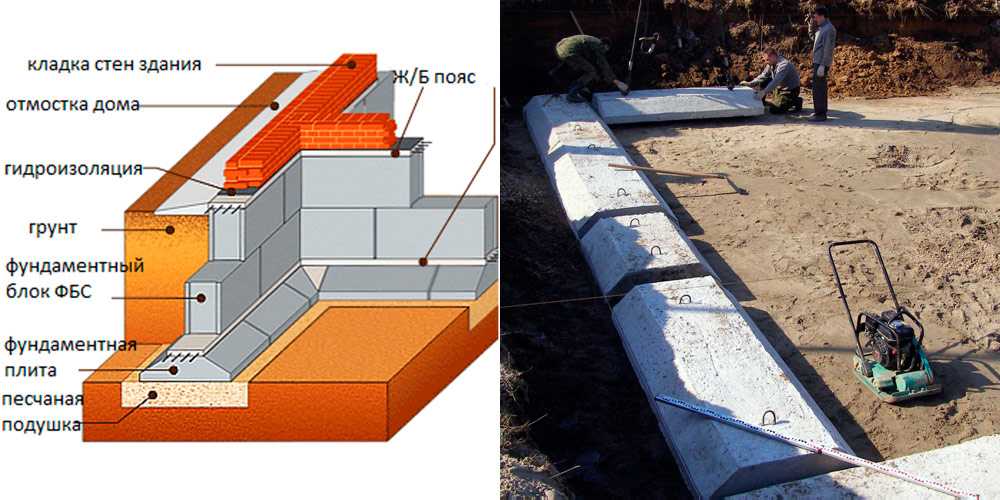

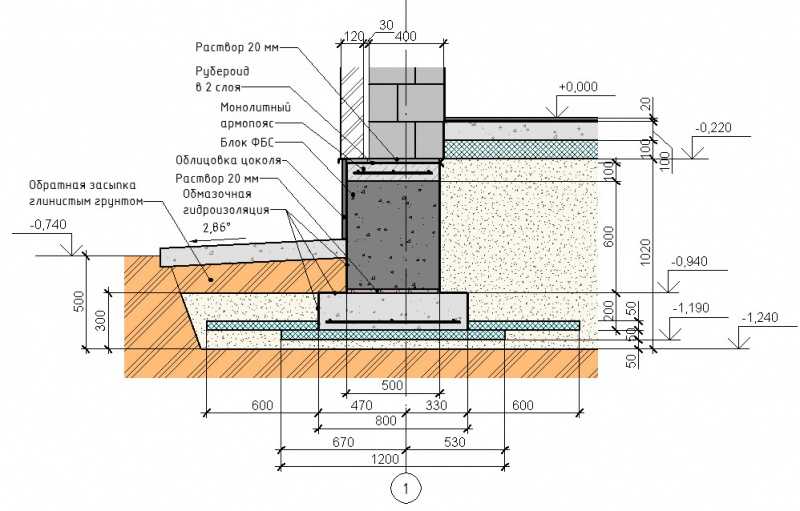

Ленточный фундамент сборно-монолитный

Сборно-монолитные ленточные фундаменты являются самыми технологичными типами среди данных конструкций. Они сочетают достоинства сборных и монолитных конструкций. Возведение таких оснований проводится в несколько этапов. Вначале устанавливается опалубка на ширину плита основания. Далее устанавливается пространственный армирующий каркас из арматуры и заливается бетон. Потом укладываются готовые железобетонные блоки на поверхность залитого основания. На заключительном этапе создается опалубка на верхнем уровне блоков, размещается пространственный армирующий каркас и заливается вся сборная конструкция монолитной бетонной стяжкой. Мы гарантируем правильное возведение прочного основания за умеренную стоимость в короткие сроки.

Монолитный заглубленный ленточный фундамент

Данный тип используется при возведении практически всех типов построек на пучинистых грунтах, когда строятся дома с тяжелыми стенами или с перекрытиями большого веса. Заглубленный монолитный ленточный фундамент используется в тех случаях когда существует вероятность возникновения неравномерных деформаций в основании при небольшой глубине закладки. В таком случае встраивается армированный пояс. Подошву заглубленного ленточного фундамента укладывают на 200 мм ниже глубины промерзаемого грунта.

При невысокой стоимости работ ООО «Проект» осуществляет закладку ленточного монолитного фундамента. Мы возводим все представленные типы оснований в Москве и Подмосковье по невысоким ценам.

Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

Так выглядит готовый монолитный ленточный фундамент

Содержание статьи

• 1 Устройство и типы
  • 1.1 С опалубкой или без
• 2 Подвал в доме с ленточным фундаментом
• 3 Монолитный ленточный фундамент: этапы строительства
  • 3. 1 Разметка участка
  • 3.2 Земельные работы
  • 3.3 Уплотнение дна котлована и подсыпка
  • 3.4 Опалубка для монолитного ленточного фундамента
  • 3.5 Армирование
  • 3.6 Заливка ленточного фундамента
  • 3.7 Уход за бетоном

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.   В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

• Разметка участка.
• Земельные работы.
• Уплотнение основания, базовая подсыпка и трамбовка.
• Разметка ленты.
• Гидроизоляция.
• Сборка и установка опалубки.
• Вязка арматуры.
• Заливка бетона и его вибрирование.
• Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).

Монолитный ленточный фундамент: устройство, конструкция, порядок возведения

Монолитный ленточный фундамент представляет собой цельную конструкцию из стальной арматуры и бетонной ленты. Он располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым – монолитом – и имеет очень высокие показатели надежности и прочности. По этой причине он популярен как при строительстве многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при низком уровне грунтовых вод: при их расположении ниже необходимой глубины заложения фундамента. В противном случае необходимо организовать дренаж, а это дополнительные (и немалые) средства.

Внешний вид готового монолитного ленточного фундамента

Содержание статьи

• 1 Устройство и виды
  • 1.1 С опалубкой или без нее
• 2 Подвал в доме на ленточном фундаменте
• 3 Монолитный ленточный фундамент: этапы строительства
  • 3.1 Разметка участка
  • 3.2 Земляные работы
  • 3.3 Уплотнение дна котлована и подсыпки
  • 3.4 Опалубка монолитного ленточного фундамента4
  • 4 Армирование 3.2 3.6 Заливка ленточного фундамента
  • 3.7 Отверждение

Устройство и виды

По глубине залегания ленточные фундаменты бывают мелкозаглубленные и полнозаглубленные. Мелкозернистые можно использовать на спокойных, непучинистых грунтах с хорошей несущей способностью для построек с небольшой массой – деревянных и возводимых по каркасной технологии.

При этом лента должна заходить на 10-15 см в сплошной слой, который располагается под плодородным. При этом по стандартам она не может быть меньше 60 см.

Типы ленточных фундаментов по глубине

Глубоководные монолитные ленточные фундаменты изготавливаются для тяжелых, массивных домов. В основном их опускают на 10-15 см ниже уровня промерзания почвы для данного региона. В этом случае подошва должна опираться на слой с хорошей несущей способностью. Если это не так, вам нужно углубиться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на 1,4 м, то придется опускаться ниже 1,4 м.

С опалубкой или без нее

В общем случае технология возведения монолитного ленточного фундамента предусматривает монтаж опалубки. Это панельные конструкции, придающие форму бетону и препятствующие его растеканию. Понятно, что опалубка — это дополнительные затраты на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, придающая фундаменту форму

Иногда в целях экономии на хороших грунтах котлован выкапывается точно по разметке — на необходимую ширину и глубину. И заливают в эти ямы бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности; результат нельзя предсказать. Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня. В худшем случае он может рассыпаться.

Они выходят из положения, расстелив полиэтиленовую пленку в траншее. Но потом по нему ходят — нужно делать армирование. И стержни, и сапоги не раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки – рискованное предприятие

В некоторых случаях такие фундаменты могут без проблем прослужить несколько лет. Но рано или поздно появляются трещины или бетон начинает крошиться. Вторая сложность в работе с таким фундаментом – его далеко не идеальная геометрия. С целью снижения теплопотерь фундамент утепляют, причем чаще всего плитами из пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Та же ситуация с пароизоляцией: очень сложно (почти невозможно) наклеить пленку на неровный, пористый бетон с вкраплениями грунта. Оправдан такой подход или нет – решать вам, но рекомендовать такой фундамент можно только для забора или сарая.

Подвал в доме с ленточным фундаментом

Подвал может быть той же площади, что и дом, или занимать только часть площади. А с его размерами нужно определиться еще до проектирования.

Если подвал занимает только определенную часть площади, то можно будет не убирать весь грунт, а копать только траншеи под ленту. Также копают подвал по определенным правилам. Его размещение и устройство также могут быть разработаны на этапе проектирования.

Ленточный монолитный фундамент с цокольным этажом сложная проектная задача (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Если цоколь было решено делать позже, то нужно выбрать место и определить глубину так, чтобы при проведении линий от основания дома под углом 45° они не проходят через пустоты (показаны на фото справа).

Если подвал находится под всей площадью дома, то весь грунт снимается на необходимую глубину. В целом такой проект нельзя назвать бюджетным: работы и затрат гораздо больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как грунта внутри не будет, стены подвала должны будут противостоять давлению грунта снаружи. Поэтому толщина ленты будет намного больше и арматура нужна мощнее, она вяжется с меньшим шагом, а также увеличится количество поясов арматуры. В результате расход арматуры увеличится только на фундамент. Во-вторых, потребуется бетонирование и, возможно, усиление цокольного этажа по всей площади. И это снова материалы — бетон и арматура. В-третьих, потребуется эффективная вентиляция для удаления подземных газов. Спроектировать такую ​​конструкцию самостоятельно невозможно. Работать должен профессионал с большим опытом.

Один из вариантов обустройства фундамента под дом с цокольным этажом (для увеличения картинки щелкните правой кнопкой мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если дом будет строить организация или бригада, разработчику необходимо знать технологию: только так можно контролировать процесс и быть уверенным в качестве работы.

В целом технология следующая:

• Разметка участка.
• Земельные работы.
• Уплотнение основания, засыпка и трамбовка основания.
• Разметка ленты.
• Гидроизоляция.
• Сборка и установка опалубки.
• Арматура вязка.
• Заливка и вибрация бетона.
• Отверждение.

Требуется уточнение. Двойная разметка — сюжетная и ленточная — нужна, если дом будет с подвалом под всей площадью дома. Первый раз размечаете площадь дома с учетом припусков на установку опалубки. Без него никак не обойтись. Затем, после того, как котлован будет вырыт, а дно засыпано и утрамбовано, необходимо будет разметить ленту. Эти отметки затем будут использованы для установки опалубки, которая сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как почва исследована на определенном участке для проектирования, ее необходимо плотно обвязать. Подземное сооружение часто бывает неоднородным и смещение на полметра может быть критическим: вдруг попадаются проседающие породы или каверна. Вряд ли стоит позиционировать с точностью до сантиметра, но желательно не промахиваться слишком сильно.

Так можно сделать разметку под фундамент на участке

Земляные работы

Их объемы и применяемая техника зависят от того, будет ли у вас дом с подвалом или без. Если нет, то вы разметили ленту — так вам нужно будет удалить грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если в доме есть подвал, весь грунт нужно будет убрать. Размеры котлована на 2-5 м больше размеров фундамента. Это все тот же запас для распорок опалубки.

Если в доме есть подвал, котлован получается большим

Для больших объемов лучше использовать специальную технику. Аренда стоит немало, но работа бригады «землекопов» на несколько дней дешевле не будет. При этом скорости непропорциональны.

Верхний плодородный слой укладывается отдельно, его можно сразу распределить по всему саду. Остальной грунт ссыпается в кучу: часть пойдет на засыпку, часть нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпки

После удаления основной массы грунта дно необходимо выровнять и уплотнить. При работе экскаватором часто бывает, что некоторые участки на 20-30 см глубже, чем необходимо. Все эти неровности нужно исправить: засыпать и утрамбовать.

Утрамбовка и выравнивание необходимы по всей площади котлована или траншеи. Тем более не с колодой. Его можно использовать, если вы строите забор. Даже при строительстве бани или дачи лучше использовать виброплиту.

Давайте разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и растрескивание. А дно после выемки земли неровное. И это можно устранить с помощью тампера. Еще лучше, если на дно будет насыпан слой песка со средними и мелкими зернами. Из-за меньшего размера он лучше выравнивается. Но для лучшего и быстрого трамбования его нужно увлажнить (залить водой, чтобы смочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно этот слой нужно заливать за один раз. Если по проекту слой песка 30 см, то сначала нужно засыпать 15 см, пролить и утрамбовать до высокой плотности. Затем вливаем вторую и проливаем ее и тоже утрамбовываем.

Есть даже узкие трамбовки для уплотнения грунта в траншее

Часто проект требует создания подсыпки из песка и гравия. Затем поверх утрамбованного песка насыпают еще один слой щебня фракцией 30-60 мм. А еще он уплотнен. Толщина этого слоя засыпки 10-15 см. Его также нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

При этом грунт не просто выравнивается, он становится еще более плотным: щебень забивается в подстилающую породу, повышая ее несущую способность. Поскольку плита ударяется о камень с большой силой, уплотнение происходит на глубину 40-50 см. И это очень хорошо.

Опалубка для монолитных ленточных фундаментов

Опалубка изготавливается из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера недорогая, спец — опалубка. С одной стороны ламинация — есть защитная пленка. Поэтому его можно использовать несколько раз.

Щиты из листовых материалов армируются поперечными и продольными стержнями. Из досок их скрепляют ригелями. Собранные щиты выставляют по разметке ленты, закрепляют снаружи откосами, а внутрь устанавливают распорки. Все эти крепления должны придавать опалубке заданные размеры. Они не дадут щитам развалиться или выбиться при заливке бетона: масса будет сильно давить на стены, поэтому крепления должны быть надежными.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

В силу конструктивных особенностей — большой длины и малой ширины — на ленточный фундамент воздействуют в основном силы, стремящиеся разорвать ленту поперек. Поэтому его необходимо укреплять по длинной стороне. Здесь используют мощную ребристую арматуру диаметром от 10 мм и более. Вся поперечная арматура лишь стабилизирует продольные стержни в пространстве, поэтому ее можно взять гладкой и использовать небольшой толщины — 6-8 мм.

Схема армирования ленточного фундамента

При этом в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение составляет конструкция фундамента с подвалом под всей дом.

Схема армирования ленточного монолитного фундамента представлена ​​на фото. В каждой точке соединения арматура обвязывается специальной проволокой. Делается это вручную с помощью крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но связь тугая. При обвязке проволокой арматура имеет некоторую свободу. А это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения получаются жесткими, что с одной стороны неплохо, а с другой слишком жесткая конструкция может стать причиной появления трещин.

А так выглядит арматура вживую

Еще один момент: первым всегда начинает разрушаться сварной шов. Хотя арматура находится в толще бетона, а потому не подвергается коррозии (к ней не проникает кислород), в первую очередь разрушаются сварные соединения при любых нарушениях и притоке кислорода.

На данном этапе прокладываются вентиляционные каналы и воздуховоды, по которым в дом будут подведены инженерные коммуникации. Если забыть об этом, придется разрушать монолит, а это очень нежелательно: чем меньше изъянов, тем прочнее будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее большого дома проще и лучше заказать доставку готового бетона на площадку в миксере. Тогда заполнение можно сделать за один день.

Бетон можно делать самому. Но для этого потребуется бетономешалка. Невозможно обеспечить должную степень однородности путем ручного смешивания компонентов в корытах.

Для заливки большого фундамента проще заказать готовый раствор

Для ручной заливки потребуется минимум три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а второй третья вибрирует только что залитую площадь.

Вибрация бетона производится с помощью ручных или переносных погружных вибраторов. Этот процесс удаляет все пустоты и распределяет заполнитель более равномерно. В результате значительно улучшаются прочностные характеристики бетона, он приобретает морозостойкость за счет того, что гораздо меньше впитывает воду. Поэтому не пропускайте этот этап: при тех же компонентах в растворе мы получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительную морозостойкость, обработайте его вибратором

Еще момент: при заливке из машины нужно использовать специальные желоба. Во-первых, с ними легче доставить бетон в нужную точку, во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Отверждение

Если работы проводились в жаркую сухую погоду, ленту необходимо накрыть полиэтиленовой пленкой или любым другим материалом, препятствующим быстрому испарению влаги. Так как глубина залегания бетона большая, смачивание поверхности не даст ощутимых результатов. Главное не дать топу пересохнуть и с этой задачей пленка отлично справляется.

Если температуру во время и после заливки поддерживать около +20°С, через три дня после заливки бетон наберет прочность около 50%. А на четвертый день опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах нужно ждать дольше: при +10°С уже 10-14 дней, а при +5°С процесс схватывания практически прекращается. В таких условиях приходится либо утеплять опалубку, либо утеплять бетон.

Монолитный ленточный фундамент готов, но предстоит еще работа по его утеплению и гидроизоляции. Только после этого их засыпают (засыпают).

Фундаменты; какой выбрать для строительства частного дома?

Фундамент представляет собой структурный элемент, предназначенный в первую очередь для надлежащей передачи статических и динамических нагрузок от конструкции на грунт. На практике это означает, что фундамент должен обеспечивать устойчивость конструкции и в то же время гарантировать, что ее осадка будет равномерной и не вызовет, например, осадки. растрескивание стен или потолков.

Испытание грунта для фундаментов

Однако перед принятием решения о строительстве или даже проектировании фундамента рекомендуется воспользоваться опытом, полученным в результате геотехнических изысканий. Кроме того, предоставление геотехнического заключения в настоящее время является одним из условий, необходимых для получения разрешения на строительство дома. Кроме того, проведение тщательного обследования почвы также может быть обязательным в силу положений, включенных в местный план территориального развития.

Любое профессионально выполненное геотехническое заключение позволит определить три ключевых вопроса:

• Что происходит с дождевой водой — как быстро и в каком направлении она стекает?
• А если нет, то где накапливается?
• Какой уровень грунтовых вод?
• Каковы несущие параметры грунта?

Зная ответы на вышеуказанные вопросы и дополнительно зная глубину промерзания грунта, можно принять решение о способе устройства фундамента.

Типы фундаментов и способы их устройства

На самом базовом уровне фонды подразделяются на непрямые и прямые.

Косвенный фундамент

Промежуточный фундамент, также называемый глубоким фундаментом, передает нагрузку на глубокие слои грунта, когда те, что находятся ближе к поверхности, имеют недостаточную несущую способность или устойчивость. Если грунт был ослаблен, например, затоплением, также используется этот тип решения. То же самое относится и к случаям, когда в планах предусмотрено основание строения, например, на склоне. Косвенные фундаменты делятся на опорные, подвесные и обычные.

• В составе опорных вбиваются или бурятся в более глубокие слои грунта отдельные стабилизирующие элементы. Некоторыми примерами таких конструкций являются железобетонные сваи, вбитые вертикально в землю, которые поддерживаются, например, слой горных пород, расположенный на глубине нескольких метров. Другими примерами косвенно поддерживаемых фундаментов могут быть шламовые стены, фундаментные колодцы и т. д.
• Висячие фундаменты в подавляющем большинстве случаев представляют собой бетонные сваи, которые не поддерживают устойчивое основание — камень или плотную глину. Нагрузки от здания передаются на грунт за счет трения по боковой поверхности сваи, т. е. по основанию.
• Обычные промежуточные фундаменты сочетают в себе свойства опорных и подвесных. То есть они передают нагрузки как за счет трения между боковой поверхностью (например, сваи) и грунтом, так и вертикально, опираясь на скалу или слой уплотненной глины.

Неудивительно, что проектирование и строительство такого типа фундамента связано со значительными затратами. Для этой цели это не очень распространенное решение, применяемое в односемейном жилье. А также потому, что дом не будет строиться только на сваях – их нужно соединить фундаментной плитой или фундаментами. Это, очевидно, влечет за собой дополнительные расходы.

Прямой фундамент

Прямой, также известный как мелкозаглубленный фундамент, передает нагрузку непосредственно от конструкции на землю. Если несущая способность фундамента не сильно отклоняется от значений, рекомендованных строительными нормами, его можно дополнительно стабилизировать. Если это невозможно сделать по разным причинам, то применяют промежуточные фундаменты, например свайные.

Наиболее распространенными типами прямых фундаментов являются ленточные фундаменты, точечные фундаменты и плиты.

Ленточный фундамент

Ленточный фундамент в настоящее время является наиболее популярным типом фундамента в индивидуальном строительстве. Он относительно недорог и при правильном планировании не очень сложен в установке. В настоящее время в одноквартирных домах чаще всего применяют бетонные и железобетонные ленточные фундаменты. Различия между ними заключаются, в том числе, в разном армировании.

• В составе стандартного бетонного ленточного фундамента это обычно четыре стальных стержня, соединенных хомутами.
• Железобетонные ленточные фундаменты дополнительно армируются поперечной арматурой в основании фундамента. Это решение используется в случае многоэтажных зданий, а также на грунтах, не обладающих оптимальной несущей способностью.

Конечно, решение о выборе наилучшего решения принимает специалист, отвечающий за проектирование дома. Это особенно важно в случае ступенчатого фундамента, который часто используется в качестве фундамента в зданиях, расположенных на склонах или сильно неровной местности.

Стены фундамента возводятся на ленточном фундаменте — стены кирпичные, из пустотелых блоков или блоков, или стены монолитные из железобетона. Безусловно, между ленточным фундаментом и стеной должна быть хорошая гидроизоляция, чаще всего из рубероида. Стены фундамента также должны быть утеплены. Вертикально, например, с пенополиуретаном для защиты от сырости или потери температуры.

А по горизонтали толем или специальной пленкой для защиты от влаги. Это важно как для зданий с подвалами, так и без них.

Также важно учитывать вопросы, связанные с глубиной промерзания. Это фактор, напрямую влияющий на стоимость ленточного фундамента. Глубина ленточного фундамента должна быть ниже уровня промерзания грунта. В противном случае замерзающая вода в земле может вытолкнуть фундамент, что приведет к растрескиванию стен. В некоторых регионах Польши глубина промерзания грунта может достигать ок. 140 см. Поэтому, если вы не хотите делать такую ​​глубокую выемку и вдобавок нет геотехнических противопоказаний, стоит задуматься о фундаментной плите.

Точечные фундаменты

Это фундамент, передающий точечные нагрузки на грунт, например, от столбов. Если здание обустраивается на цоколе, то цоколь также ставится под дымоходы или лестницы. В составе модульных домов они могут быть важнейшей опорой для несущих стен.

Фундаменты, используемые в частных домах, обычно имеют квадратное или прямоугольное основание. Однако в вертикальном сечении конструкция может иметь форму ступени, прямоугольника или трапеции. Армирование представляет собой сетку из стальных стержней, расположенных в основании фундамента. Кроме того, в нем анкеруются дополнительные бруски, которые затем соединяются с арматурой дымохода, столбами или лестницей.

Плиты

Плита представляет собой железобетонное монолитное основание, заливаемое непосредственно на строительной площадке. Толщина ее обычно не превышает 30 см, но это не полная толщина данного вида конструкции, ведь под плитой находится еще и базовый слой из тощего бетона, а иногда еще и теплоизоляция. Плита, конечно же, армирована стальными стержнями. Его можно использовать как в зданиях с подвалами, так и без них. Его большое преимущество в том, что при правильном армировании он очень устойчив, так как вес здания распределяется на нем равномерно. Может успешно применяться на неоднородных грунтах разной несущей способности.

При выборе фундаментной плиты важно учитывать несколько важных моментов.

• Теплоизоляцию можно укладывать как на плиту, так и под нее. Последний вариант, очевидно, требует материала, стойкого к структурным нагрузкам. Таким материалом является, например, пенополиуретан с закрытыми порами. Этот вид теплоизоляции чаще всего используется в домах без подвалов, с полом на земле. Кроме того, нельзя забывать о гидроизоляции, как между основным слоем и плитой, так и между плитой и стенами.
• Воздуховоды или трубы отопления могут быть утоплены в плиту, как и в напольном отоплении.
• Время, необходимое для изготовления плиты, значительно меньше, чем время, необходимое для изготовления фундамента. Бетон, однако, должен доставляться на строительную площадку бетонным заводом, так как изготовить необходимое количество материала своими силами в достаточно короткие сроки было бы невозможно.

Выбор фундамента дома

Раньше вопрос выбора фундамента под дом практически не стоял, так как он в основном строился на ленточном фундаменте. Однако сегодня все больше строителей выбирают плиту, отчасти потому, что с каждым годом появляется все больше и больше подрядчиков, знакомых с правильным строительством плиты.

Это, пожалуй, самая большая проблема с этим типом конструкции: очень плохая идея построить ее самостоятельно, используя простую бетономешалку, которую можно купить в магазине «Сделай сам», в отличие от строительства ленточного фундамента. Параметры бетонной смеси должны быть идентичны указанным в проекте, чего легче добиться при использовании бетономешалки. Кроме того, если допущена ошибка, например, в связи с сантехникой, и придется спускаться на уровень земли, ковка в плите несравненно более трудоемкая и трудоемкая, чем снятие тощего бетонного основания на фундаменте. . Это также связано с наличием двойного или диффузного армирования. Кроме того, обязательна теплоизоляция. Все это делает плиту более дорогим решением, чем ленточный фундамент с подкладкой.

С другой стороны, фундаментная плита представляет собой идеальное решение для грунтов с различной несущей способностью, а также в местах со слишком высоким уровнем грунтовых вод.
