Строительный мачтовый подъемник – Строительные мачтовые подъемники. Каталог-справочник. Часть I. Подъемники отечественного производства.

Содержание

технические характеристики, виды, устройство, фото

При строительстве здания, реконструкции либо проведении фасадных работ, очень важно организовать поставку строительных материалов. Для этого идеально подойдут строительные мачтовые подъемники, которые могут поднимать различные стройматериалы, рабочих либо служить в качестве монтажной платформы.

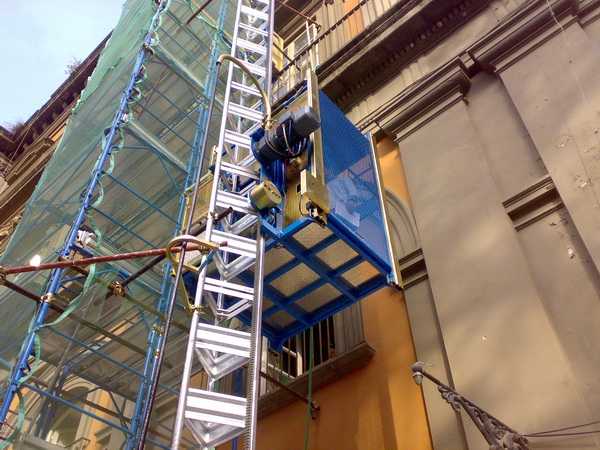

Подъемники мачтовые строительные

Строительные мачтовые подъемники устанавливаются снаружи либо внутри зданий и используются для подъема различных грузов в проемы либо на этажи построек. Представляют собой мачту, которая крепится к стене здания. Вдоль мачты движется грузовая платформа. По сути, это обычный лифт, который используется при строительстве.

Назначение

Используется при проведении строительных работ для поднятия персонала либо различных грузов. Также подходит для проведения фасадных работ и используются в качестве монтажной платформы. Могут использоваться при строительстве любого объекта с вертикальной стеной.

Особенности

В зависимости от способа крепления мачта может быть как самонесущей, так и крепится к стене здания с помощью телескопических тяг либо специальных кронштейнов. По конструкции грузовой платформы они могут делиться на чисто грузовые и на грузопассажирские. По типу конструкции можно выделить одно-, двух- или трехмачтовые подъемники. Благодаря такому разделению можно обеспечить необходимую максимальную грузоподъемность.

Многие подъемники можно устанавливать и внутри здания, что позволяет их использовать не только во время строительных работ.

Устройство

Сначала устанавливается сама мачта секционного подъемника, которая может быть самонесущей либо крепиться специальными опорами к стене. По мере возведения грузовой строительный мачтовый подъемник наращивается с помощью специальных секций длиной от 1 до 3 метров. Соединяются секции болтами, что позволяет использовать их многократно. Мачта может представлять собой как ферму треугольного, так и прямоугольного сечения. Как уже писалось выше, мачты могут состоять из нескольких секций:

  • Используется для подъема грузов весом до 1 тонны. Его главным достоинством является компактность, благодаря чему устанавливается даже в самых ограниченных по пространству местах;
  • Двухсекционные мачты также можно устанавливать внутри зданий. Могут оснащаться платформами различного типа: выкатные, кабинами с дверями и так далее. Наиболее популярны благодаря своей высокой грузоподъемности;
  • Главной особенностью является возможность использовать одновременно 2 платформы, что позволяет работать безостановочно. Такой подъемник занимает гораздо меньше места, чем два двухмачтовых подъемников.

Для перемещения рабочей площадки используется канатные полиспастные системы. Подъемный механизм устанавливается на верхней площадке мачты либо у её основания. Рабочая площадка может иметь различную конструкцию, в зависимости от предназначения. Это может быть просто выкатная площадка с низкой решетчатой оградой с 3 сторон и откидной панелью с 4 стороны либо, вообще, без ограждения. Для перевозки рабочих обычно устанавливается кабина с защитой, чтобы предотвратить несчастные случаи.

Устройство мачтового грузового подъемника

Для обеспечения максимальной безопасности, используются защищенные кабины, автоматические тормоза, ловители, ограничители грузоподъемности, ограничители выкатки платформы.

Принцип работы

Внутри кабины, если она пассажирская либо грузопассажирская, а также у основания устанавливают пульт управления. Далее, платформа просто направляется к проему на нужном этаже и разгружается/загружается. Таким образом, принцип работы сравним с обычным пассажирским лифтом.

Модели

Несмотря на то что выбор подъемников довольно велик, некоторые модели успели получить больше популярности, нежели остальные. Приведем список наиболее популярные модели:

ПМС-500

Мачта устанавливается на ровную площадку, находящуюся непосредственно рядом со зданием. Наращивается сверху и крепится к стене специальными опорами. Конструкция одномачтовая. Площадка выкатная и предназначена только для доставки груза в оконный проем здания. Рабочая платформа защищена ограждениями.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, м75
Грузоподъемность, кг500
Высота секции, м3
Скорость подъема, м/с0,5
Перемещение платформы по горизонтали, м2,5
Размер платформы, мм600х4000
Масса основания/секции, кг1500/150
Сечение секции, мм860х740

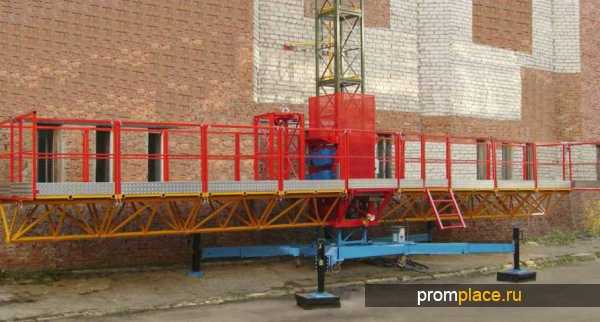

Фото мачтового подъемника ПМС-500

ПМГ-1-Б-500

Мачта может крепиться к перекрытию здания, к стене либо непосредственно к оконному проему. Конструкция одномачтовая, а рабочая площадка предназначена для подъема груза. Рабочая площадка также выкатная и дополнительными ограждениями не защищена.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, м100
Минимальная высота, м3
Грузоподъемность, кг500
Высота секции, м2
Скорость подъема, м/с0,3
Вылет платформы от оси мачты, мм875-1860
Размер платформы, мм2700х500х500
Максимальная масса, кг4500
Мощность электродвигателя, кВт4
Сечение мачты, мм320х426

ПМГ-1-Б

Компактный одномачтовый подъемник ПМГ, который оснащается выкатной грузовой платформой и крепится непосредственно к стене. Платформа может служить монтажной стойкой и отвечает всем требованиям безопасности. Сама же рабочая площадка дополнительными ограждениями не защищена.

ХарактеристикиПоказатели
Максимальная высота, м49
Грузоподъемность, кг500
Высота секции, м2
Скорость подъема, м/с0,3
Перемещение груза от горизонтали, м1,5
Максимальная масса, кг1990
Мощность электродвигателя, кВт5,5

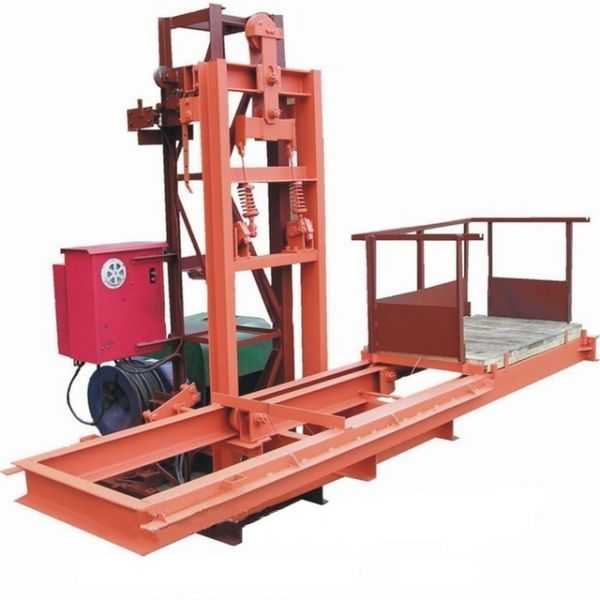

Фото мачтового подъемника ПМГ-1-Б

ТП-17

Грузовая платформа выкатная с защитным ограждением. Конструкция одномачтовая с креплением к стене специальными опорами. Используется для подачи строительных материалов в проемы здания.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, м75
Грузоподъемность, кг500
Высота секции, м3
Скорость подъема, м/с0,5
Длина опорной рамы, мм2584
Максимальная масса, кг6500

ПМГ 1500

Представляет собой модернизированную версию подъемника 1-А-76103. Конструкция одномачтовая. Выкатной платформой не оборудована. Благодаря вместительной платформе с высоким ограждением вполне может поднимать и человек, однако больше рассчитана именно на габаритные строительные материалы.

Технические характеристики:

Модели ПМГ-1-А-76103— 04— 06
Максимальная высота, м100100
Грузоподъемность, кг15001500
Высота секции, м22
Скорость подъема, м/с0,30,3
Размеры грузовой площадки, м1,5х1,52х1,5
Максимальная масса, кг66007500
Мощность электродвигателя, кВт1114

Видео обзор строительного мачтового подъемника ПМГ-1500

ПМГ-500

Одномачтовый подъемник, который крепится к стене здания и имеет грузоподъемность 0,5 т. Имеет выкатную платформу с защитным ограждением по периметру. Используется для подъема груза в проем здания.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, мот 3 до 100
Грузоподъемность, кг500
Высота секции, м2
Скорость подъема, м/с0,3
Перемещение груза по горизонтали, м1,5
Размеры грузовой площадки, м0,5х2,7
Максимальная масса, кг4200
Мощность электродвигателя, кВт4

На видео мачтовый подъемник ПМГ-500:

allspectech.com

Мачтовые строительные подъёмники двухмачтовые и одномачтовые

Для выполнения разных грузоподъемных задач применяются различные конструкции подъемников, отличающиеся количеством мачт, способом установки и крепления, типом силовой установки, грузоподъемностью и еще многими параметрами. Для выполнения любой поставленной задачи такого типа можно подобрать наиболее оптимальную конструкцию подъемника мачтового грузового строительного.

Основным конструкционным несущим элементом является металлическая ферма прямоугольного или треугольного сечения, представляющая жесткую конструкцию. Она служит направляющей при движении платформы с грузом или людьми. Мачты, установленные на грузовые мачтовые подъемники, могут являться самонесущими конструкциями, а могут крепиться к стене здания специальными кронштейнами или телескопическими тягами.

Мачты подъемников второго типа могут удлиняться с помощью дополнительных секций с надежными креплениями. Тип соединения позволяет платформе перемещаться без вибраций и колебаний. Некоторые двухмачтовые грузоподъемники могут достигать высоты 250 метров. Механизм подъема преимущественно канатного полиспастного типа.

Условно строительные подъемники можно разделить на подтипы по особенностям конструкции и применения:

  • Грузовые;
  • Грузопассажирские;
  • Монтажные;
  • Свободностоящие;
  • Стационарные приставные.

Строительный мачтовый подъемник может быть оборудован:
  • Кабиной с возможностью погрузки габаритного груза;
  • Грузовой платформой с рельсовыми каретками или без них;
  • Скипами или ковшами.

Скипы – выгружаемые или опрокидывающиеся емкости для сыпучих грузов. Применяются на элеваторах, в шахтах, карьерах, портах.

Свободностоящие мачтовые подъемники могут передвигаться по рельсовым путям, проложенным вдоль стены обслуживаемого здания, а некоторые конструкции просто переставляются с места на место на подготовленную горизонтальную площадку с твердым прочным покрытием. Высота как переставных, так и передвижных установок не превышает 12 метров.

Одностоечный мачтовый грузовой подъемник для стройки применяется для подъема груза до 1 тонны. Он собирается из отдельных секций длиной до 2 метров, соединяющихся болтовыми креплениями, и оснащается электродвигателем и тросовой подъемной системой. Его преимущество состоит в компактности – его можно установить где угодно. Очень удобно использовать на фасадах сложных профилей и для работы на выступающих частях здания.


Подъемники грузовые стационарные двухмачтовые с электроподъемом устанавливаются снаружи зданий и надежно крепятся к стене. Существуют модели, которые можно смонтировать и внутри здания. Они также монтируются из отдельных секций. Для подъема на них установлена грузовая кабина или платформа. Они оснащаются системой блокировки дверей при двигающейся кабине. Электродвигатель и редукторы установлены или в верхней части мачты, или у основания конструкции. Управление осуществляется из кабины и стационарного пульта у входа.

Другие виды мачтовых подъемников


Несколько отличаются по конструкции мачтовые консольные грузовые подъемники. Это, как правило, те же одномачтовые установки, но оснащенные несколько меньшей по площади корзиной или грузовой платформой. Корзина со всех сторон защищена откидными перилами, позволяющими работать с фронтальной и боковых сторон. Консольные подъемники могут работать и с расположением мачты в наклонном положении. Как правило, они применяются внутри помещений. Устанавливаются в лифтовых шахтах или специально сделанных проемах в перекрытиях. Максимальный размер платформы – 1х2 м.

Иной тип подъемного механизма устанавливается на гидравлические грузовые мачтовые подъемники. Они представляют собой телескопическую мачту, раздвигающуюся под действием гидравлических цилиндров. Они способны поднимать корзину с 1-3 рабочими на высоту до 10 метров. Устойчивость подъемника обеспечивается низкорасположенным центром тяжести и большой площадью основания.
Гидравлика работает от электропривода. Питание осуществляется от аккумуляторов или сети – зависимо от конструкции машины.

Строительные требования к грузовому мачтовому подъемнику


Основные требования к безопасной эксплуатации мачтовых подъемников представлены в Рекомендациях 104-04 ОАО ПКТИПРОМСТРОЙ. Там в частности регламентированы документы, необходимые для установки и эксплуатации подъемников мачтовых секционных.

Указано, что на каждом устройстве должен быть аварийный тормоз, определена максимальная грузовая и ветровая нагрузки. Запрещено поднимать людей на грузовых платформах. В местах повышенной пожароопасности и взрывоопасности особые требования выдвигаются к электрооборудованию подъемника. В частности двигатели на мачтовом грузовом подъемнике должны исключать искрообразование при пуске. Ускорение платформы не может превышать 4 м/с2, а все горизонтальные площадки оснащены перилами.

stroy-plys.ru

Строительный мачтовый подъёмник

Для проведения строительных работ на высоте возникает необходимость использования разнообразных приспособлений. На сегодня наиболее востребованным из них является строительный мачтовый подъёмник. Такого рода подъёмники активно используются при восстановительных и строительных работах внутри зданий, а также применяются на производственных участках и складах. Мачтовые подъёмники прекрасно подходят для спуска или подъёма материалов, мусора и строительных отходов.



Принцип действия строительных мачтовых подъемников



Загрузка и разгрузка такого устройства, как строительный мачтовый подъёмник, может осуществляться как с земли, так и с проёмов, при выдвинутой платформе. Своё название это приспособление получило из-за применения специальной мачты, которая осуществляет направление платформы. Конструктивно мачта может крепиться к фасаду, или же иметь свободное крепление. Весьма примечательно, что высота подъёма мачты может регулироваться, что позволяет подниматься на большую высоту.





Строительный мачтовый подъёмник может иметь колёсную базу, что способствует лёгкому перемещению его на новое место работы. А небольшая масса подъёмного механизма, лишь способствует его быстрому перемещению. Продуманность конструкции позволяет проводить лёгкую буксировку, для её осуществления достаточно лишь отключить блокировочные устройства на колёсах подъёмника. Высокое качество колес подъёмника позволяет ему перемещаться по помещениям, не причиняя какого-либо вреда напольному покрытию.





Мачта представляет собой составную конструкцию, которая собирается из секций. Крепление к стенам производится при помощи специальных захватов. При этом захваты могут крепиться к различным элементам, (оконные проёмы, стены и перекрытия). Мачта относится к роду самонесущих конструкций, а секции её наиболее часто имеют длину в 2 м.



Устройство и разновидности строительных мачтовых подъемников



В комплектацию строительного мачтового подъёмника входят:


1. Система автоматического торможения.
2. Ловители.
3. Включатели верхнего и нижнего положений.
4. Блокирующее устройство выдвижной платформы.







Высота поднятия груза, при использовании такого механизма, как строительный мачтовый подъёмник, чаще всего ограничивается консолью. В целях безопасности подъёмная площадка снабжена ограждением, конструкция которого предусматривает выгрузку на 3 стороны. Также присутствует возможность поднимать грузы, имеющие значительные габариты, однако для этого необходим подъёмник, снабжённый 2 мачтами. Мачтовый подъёмник способен поднимать грузы весом от 50 кг до 1.5 тонн.





Исходя из конструктивных особенностей мачт, все подъёмники подразделяются на:


1. Пристенные подъёмники. Использование их актуально для поднятия грузов, не имеющих большого веса, так как их грузоподъёмность не превышает 500 кг. Они удобны и просты в эксплуатации.


2. Самонесущие подъёмники. Механизмы оснащены особой усиленной мачтой и рассчитаны на подъём грузов, имеющих значительную массу. Кроме того, подобные подъёмники весьма удобны в помещениях с низким потолком.





Преимущества такого оборудования, как строительный мачтовый подъемник:


1. Имеют меньшие габариты, нежели грузовые лифты, при этом, не уступая им по параметрам.
2. Просты в процессе обслуживания и эксплуатации.
3. Подходят для внутренних и наружных работ, при этом существует возможность подстроить подъёмник под параметры помещения.






На строительных площадках, где производятся комплексные работы по возведению высотных строений, строительный мачтовый подъёмник является обязательным элементом и его востребованность ничуть не ниже, чем у остальных видов строительной техники.





promplace.ru

Мачтовый подъёмник

Описание - подъемник мачтового типа

В тех случаях, когда в ножничном подъёмном столе более 3 ножниц, мы предлагаем нашим клиентам применить мачтовый подъёмник одно-, двухмачтовый или четырёх стоечный в зависимости от площади и грузоподъёмности. Консольные подъёмники позволяют поднимать грузы на высоту до 15м и имеют площадь до 30 м2. Обязательным условием использования такого грузового лифта является наличие несущей стены или опорной поверхности. Однако в случаях отсутствие таковой мы изготавливаем несущую ферму.

Гидравлические грузовые подъемники – отличная альтернатива, привычным тросовым подъемникам. По сравнению с тросовыми подъёмниками они имеют большую грузоподъёмность и больше степеней защиты. Их универсальность показывает то, как легко использовать данную систему в большинстве задач, даже в сравнении с крупногабаритными ножничными подъемниками.

Спектр применения мачтовых подъёмников очень широк. Консольные подъёмники компании GtS установлены на многих объектах. В ресторанах и сетях быстрого питания мы смонтировали малые грузовые лифты грузоподъёмностью до 500 кг. На одном из предприятий оборонного комплекса был смонтирован грузовой лифт, рассчитанный на подъём 2000 кг с дополнительной несущей мачтой.

Грузоподъемность строительных подъёмников достигает 10 тонн, размер платформы для подъема подбирается индивидуально. Мачтовые строительные подъемники отлично показывает себя в работах на складах, заводских помещениях и в сетевых магазинах, благодаря своей простоте и удобству.

Для того чтобы выбрать мачтовый подъёмник (смотрите буквенное обозначения на эскизе):

  1. Определите массу поднимаемого груза (М). Для стандартизации и повышения производительности наши консольные подъёмники делятся на 500 кг, 1000 кг и т.д. с шагом в 500 кг.
  2. Определите размеры поднимаемого груза. Зачастую поднимаю груз на паллетах. Мы сможем предложить Вам оптимальный размер платформы (А и B).
  3. Определите, на какую высоту (H) мы должны поднять груз. Максимальная высота подъёма гидравлического грузового лифта 16м.
  4. Определите место установки и стороны загрузки и выгрузки. Тогда мы сможем расположить мачту там, где она не будет мешать процессу и легко будет обслуживаться.
  5. Выберите дополнительную комплектацию, которая Вам необходима: количество остановок, кабина, двери, электромагнитные замки, контроль массы груза и многое другое.

После получения этих параметров мы сможем сделать Вам коммерческое предложение с ценой, за  которую сможете купить грузовой мачтовый подъёмник.

Наши конструкторы спроектировали, и завод GtS произвёл более 100 консольных подъёмников. Мы постоянно улучшаем и оптимизируем конструкцию и технологию. Это позволяет нам проводить российские мачтовые подъёмники по честной цене. Мы не закладываем 6 кратные запасы на цепи и прочие металлоконструкции, тем самым предлагая Вам переплачивать. Наши гидравлические консольные подъёмники рассчитаны именно на Вашу нагрузку с оптимальным запасом. Недобросовестные производители очень часто не устанавливают страховочные тросы и используют «сырой» метал, подвергая жизнь Ваших сотрудников опасности. В наших системах управления используются контроллеры, что позволяет нам, как в конструкторе, дополнять мачтовый подъёмник различными опциями.

На объекты наших клиентов мачтовые подъёмник GtS доставляются разобранными на узлы. Монтаж консольного подъёмника в среднем занимает 8 часов. Наш завод также предоставляет услуги по монтажу в любой точке России.

Благодаря контроллерному управлению, наличию всевозможных блокировок и систем безопасности эксплуатация мачтового подъёмника ничем не отличается от использования грузового лифта.

Консольный подъёмник требует минимальных затрат на обслуживание. Замена масла и ревизия направляющих и роликов. Сервисные центры завода GtS или авторизованные центры наших партнёров готовы оказать услуги по монтажу и обслуживанию грузовых гидравлических лифтов.



Подъемные столы этого типа не пригодны в качестве средства перевозки людей. По правилам Госгортехнадзора РФ(ПБ-10-256-98) не имеют силы в отношении этого типа подъемников.

Данный подъемный механизм в регистрации не нуждается.

gtstandart.ru

Мачтовый подъёмник — Википедия РУ

Схема подъёмника.

Ма́чтовый подъёмник — грузоподъёмная машина, предназначенная для подъёма грузов или людей на высоту, подачи строительных материалов, проведения отделочных, либо монтажных работ вдоль фасада зданий. По принципу действия относится к классу машин цикличного действия. Также называется стоечным подъёмником[1].

История

Первое упоминание об этого рода устройствах встречается в записях, датируемых X веком. Аналоги современных мачтовых подъёмников использовались на древних рудниках — в том числе и для того, чтобы исключить побеги каторжников. Древние подъёмники оснащались, в отличие от современных электрических, ручным приводом.

Описание

Главный элемент мачтового подъёмника – металлическая жёсткая ферма-мачта треугольного, либо прямоугольного сечения, служащая направляющей при движении вдоль неё грузовой платформы. Мачта может быть как самонесущей, так и закреплённой на стене здания при помощи специальных кронштейнов и телескопических тяг.

Мачта подъёмника собирается на этапе монтажа из нескольких секций, которые скрепляются при помощи болтов. По мере увеличения высоты здания, мачту подъёмника наращивают при помощи промежуточных секций.

В качестве механизма подъёма в мачтовых подъёмниках применяются канатные полиспастные системы[2].

Классификация

Назначение

В зависимости от поднимаемых грузов различают[1] подъёмники:

  • грузовые;
  • грузопассажирские.

Конструкция

В зависимости от конструкции и характеристик подъёмника, выделяют три основных вида: одно-, двух- и трёхмачтовые подъёмники.

Тип грузонесущего органа

  • Грузопассажирские мачтовые подъёмники оборудуются кабинами[2].
  • В качестве грузонесущих органов грузовых подъёмников могут выступать:
  1. Грузовые платформы: выкатные, монорельсовые с каретками[2].
  2. Скипы. В таком случае подъёмник называется скиповым[1].

Способ установки

  • Свободностоящие. Высота не превышает 9-12м. Выпускаются переставными, либо в передвижном исполнении — по рельсовому пути[2].
  • Приставные стационарные. Крепление к зданию производится при помощи телескопических тяг. Высота 75-100м[2].

Конструкция

Одномачтовый подъёмник

  Монтаж одномачтового грузового подъемника внутри здания с откидными бортами с обустройством его приямком и ограждением.

Для перемещения груза весом до 1т используется наиболее простой вид мачтовых подъёмников — одномачтовый. Как следует из названия, данный тип подъёмника имеет одну мачту-ферму, собранную из секций, каждая длиной от 1м до 2м. Компактность одномачтового подъёмника позволяет монтировать его в самых ограниченных по площади местах.

Двухмачтовый подъёмник

Двухстоечный (двухмачтовый) подъёмник может крепиться как внутри здания, так и на его фасаде. Стойки-фермы подъёмника собраны из секций длиной 1-2 метра. Подъёмник может оборудоваться выкатной платформой, кабиной с распашными дверями и прочими атрибутами. Подъёмный механизм, как и в других видах мачтовых подъёмников, расположен вверху, либо на основании ферм-мачт.

Трехмачтовый подъёмник

Подъёмник, имеющий три мачты, состоящие из секций 1-2 м длиной. Подъёмник может крепиться как на фасаде здания (в месте расположения несущих перекрытий), так и внутри помещения. Трехмачтовый подъёмник оснащен двумя грузовыми платформами, каждая из которых имеет свой собственный механизм подъёма.

Две независимые платформы трехмачтового подъёмника позволяют вести погрузочно-разгрузочные работы практически непрерывно. Такой подъёмник вполне заменяет собой два двухмачтовых подъёмника, но позволяет сэкономить площадь, поскольку для размещения одного трехмачтового подъёмника её требуется меньше, нежели для размещения двух двухмачтовых подъёмников.

Независимо от типа, любой мачтовый подъёмник оборудуется автоматическим тормозом, концевыми выключателями, ограничителем грузоподъёмности, защитными ограждениями платформы и ограничителем выкатки платформы.

Применение

  Монтаж одномачтового грузового подъемника внутри здания.

Мачтовые подъёмники применяются, прежде всего, в строительной сфере, и предназначены для транспортировки груза на высоту до полусотни метров. Без мачтовых подъёмников невозможно проведение многих видов общестроительных, отделочных, ремонтных и строительно-монтажных работ. Помимо строительной, мачтовые подъёмники используются в иных производственных сферах, где есть потребность в вертикальном перемещении грузов.

Кроме того, мачтовые подъёмники востребованы в сфере обслуживания. В частности, на сегодняшний день многие супермаркеты, гипермаркеты, станции технического обслуживания, производственные склады и проч. имеют своим неотъемлемым атрибутом мачтовые подъёмники различных типов.

Безопасность

Для обеспечения безопасности подъёмники оснащаются автоматическим тормозом, концевыми выключателями, ограничителем грузоподъемности, защитными ограждениями платформы и ограничителем выкатки платформы. Подъёмники оборудуются ловителями, необходимыми в случае аварии – обрыва троса.

Монтаж и демонтаж

Монтаж подъёмников, в зависимости от вида и конструкции, производят: способом поворота, подращиванием снизу или наращиванием сверху - при помощи монтажных механизмов[2].

Примечания

  1. 1 2 3 Додонов Б.П., Лифанов В.А.: Грузоподъёмные и транспортные устройства, 2-е изд., М.: Машиностроение, 1990, 248 с., ISBN 5-217-00867-9
  2. 1 2 3 4 5 6 Б. Ф. Белецкий, И. Г. Булгакова — Строительные машины и оборудование: Спр-е пособие, Ростов-на-Дону: Феникс, 2005, 608с., ISBN 5-222-06968-0

Литература

  • Шестопалов, К. К.: Подъёмно-транспортные, строительные и дорожные машины и оборудование: Учебное пособие для ССУЗов.-4-е, Издательство: Академия, 2009. — ISBN 978-5-7695-6602-8
  • Перечень оборудования, выпускаемого предприятиями АО «Строммаш» [Текст] : материал фирмы (промкаталог) / «Строммаш», акционерное о-во. — Б.м. : [б. и.], Б. г. — 63 с.
  • Майникова, Н. Ф.: Проектирование встраиваемых механизмов подъема и передвижения талей [Текст] : учеб.-метод. пособие / Н. Ф. Майникова. — Тамбов : Изд-во ТГТУ, 2007 (Тамбов) . — 36 с. : ил. — Библиогр.: с. 27 (26 назв.). — 200 экз. — ISBN 978-5-8265-0561-8. — ISBN 5-8265-0561-3
  • Правила устройства и безопасной эксплуатации строительных подъёмников [Текст] : ПБ 10-518-02. — СПб. : ДЕАН, 2003. — 107 с. — (Безопасность труда России). — 3000 экз. — ISBN 5-93630-295-4
  • С. С. Добронравов, В. Г. Дронов: Строительные машины и основы автоматизации, М: Высшая школа, 2001, 575с, ISBN 5-06-003857-2.
  • Горбунова Л. Г., Ивашков Н. И., Короткий А. А. Подъёмно-транспортная техника: словарь-справочник: в 2-х т. / Под ред. К. Д. Никитина, Л. Н. Горбуновой. — Красноярск: ИПК СФУ, 2008. — Т. 2. — 598 с. — 200 экз.
  • Александров М. П. Подъемно-транспортные машины: Учеб. для машиностроит. спец. вузов. — 6-е изд., перераб. — М.: Высш. шк., 1985.—520 с., ил.

http-wikipediya.ru

Мачтовый подъемник в строительстве

Подробности

При возведении различных построек, проведении реконструкционных или фасадных работ большое значение имеет правильная организация поставки строительных материалов. С этой целью на площадке используется мачтовый подъемник, с помощью которого доставляются различные грузы и работники, кроме того, он может исполнять роль монтажной платформы.

Назначение и особенности оборудования

Установка строительных мачтовых подъемников осуществляется снаружи или внутри постройки – там, где необходимо доставлять грузы на различные этажи или пролеты. Представляют собой данные устройства мачту, которая фиксируется на стене сооружения. Именно по ней передвигается грузовая платформа, создавая своеобразный лифт. Используется данный тип подъемников при возведении любых вертикальных объектов.

Способов крепления мачты несколько: она может быть самонесущей или закрепляться на стене телескопическими тягами, а также специальными кронштейнами. Конструкции грузовых платформ тоже различаются. По этому признаку оборудование делится на исключительно грузовое и грузопассажирское. Мачт в устройстве может быть две, одна или три, что позволяет выбрать вариант с оптимальной грузоподъемностью.

Монтаж оборудования

В первую очередь устанавливается непосредственно мачта вне зависимости от того, самонесущая она или требует фиксации на стене. Постепенно высоту подъемника увеличивают, используя специальные секции, которые скрепляются болтами и могут использоваться неоднократно. Сечение мачты бывает треугольным или прямоугольным. Перемещение рабочей площадки осуществляется с помощью прочных канатных систем.

Сама рабочая платформа, в зависимости от сферы применения и назначения, может иметь различную конструкцию. Среди доступных вариантов имеется обычная выкатная площадка с невысоким ограждением и откидной панелью с одной стороны, а также платформа вообще без ограды. Если мачтовый подъемник используется для перевозки строителей, то его рабочая площадка зачастую представляет собой закрытую кабину, предупреждающую несчастные случаи. Возможно использование сразу 2-х платформ для обеспечения бесперебойной работы.

Среди плюсов современных мачтовых подъемников, использующихся в строительстве, необходимо выделить высокую грузоподъемность при достаточно компактных размерах, что позволяет устанавливать их даже при наличии ограниченного пространства.

Добавить комментарий

tadgikov.net

технология и монтаж своими руками

На строительных площадках зачастую используются мачтовые строительные подъёмники. Их отличие от общепринятых грузовых подъёмников состоит в том, что в режиме транспортной платформы они могут использоваться как для людей, так и для груза. В зависимости от грузоподъемности есть несколько моделей мачтовых строительных подъемников эти мобильные конструкции отличаются технологической гибкостью и универсальностью в использовании.

Подъёмники мачтовые строительные – принцип работы

Устройство подъёмника построено на разборных, взаимозаменяемых секциях и модулях, которые без проблем могут монтироваться вручную, и перевозятся в любом грузовике. Вес, например, одной мачтовой секции составляет около 80 килограмм.

В большинстве подобных подъёмников не используются кабины, хотя, по заказу, могут устанавливаться различные крытые платформы. Все они обязательно оборудуются ограждением.

Для предохранения от ржавчины, строительные секции, анкерный монтаж и строительные ограждения, изготавливаются по технологии горячей оцинковки. Раздвижные двери транспортных платформ оснащаются предохранительными замками. Подвешивание платформы осуществляется при помощи каретки (колесных шасси).

Для передвижения по направляющим используются канаты. Обязательно применяется предохранительное блокирующее устройство или ловитель, который механически фиксирует платформу с помощью раздвижной двери.

Противовесы в подобных подъёмниках не применяются. По технике безопасности, мачта подъёмника ограждается по периметру в местах подхода к погрузочной площадке.

Редукторные лебёдки устанавливаются как с однослойной, так и с многослойной барабанной навивкой канатов. Монтируются лебёдки, как правило, внизу, у основания мачты.

Высота подъёма грузовой площадки может достигать 100 метров и даже больше. Однако, при высоте мачты более 20 метров, требуется обязательная её фиксация к стене строительного объекта.

Крепление к стене обычно производится с помощью анкерного монтажа. Грузоподъёмность одномачтовой площадки, в различных модификациях, ограничивается, как правило, 1,5 тоннами. Допустимая нагрузка для двухмачтовой конструкции может достигать 5 тонн.

Как влияют строительные мачтовые подъёмники на качество работы?

Подъёмники мачтовые строительные повышают производительность труда, гарантируют безопасность транспортировки и обеспечивают удобство работы. Эти качества обусловлены тем, что, во-первых, рабочим не нужно тратить время и силы на переходы по лестницам.

Во-вторых, все необходимые строительные материалы и инструменты могут находиться на платформе, рядом с рабочим местом.

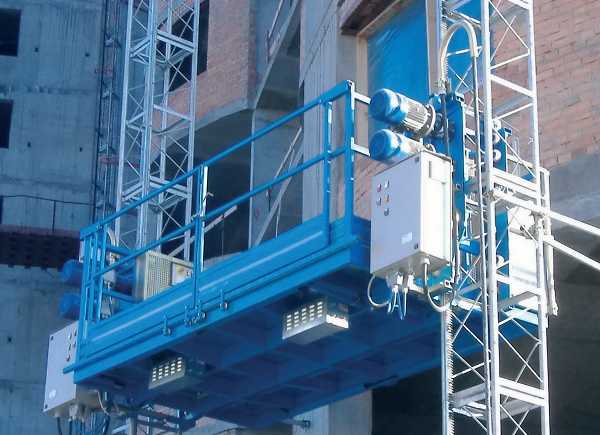

При этом на подъёмной площадке возможно использование электрооборудования и инструментов, так как она уже оборудована для этих целей электропроводкой и розетками. Это позволяет экономить средства на протягивании кабелей и установке дорогостоящих шкафов электропитания.

Подъёмники строительные мачтовые, при установке защитного тента и отопительных электроприборов, могут эксплуатироваться без перерывов связанных с осадками или погодными условиями – то есть круглогодично.

Подъёмники строительные мачтовые – применение

Благодаря разносторонним конструктивным возможностям, строительные мачтовые подъёмники применяются для решения различных строительных задач, таких как: фасадные работы, кладка стен и установка окон, штукатурка или покраска.

Также, с их помощью, возможно решение специализированных строительных проектов. Мачтовые подъёмники выручат в случаях совместной работы со строительными лесами, а могут и заменить их полностью, на кратковременных или периодических работах.

evroremont-kmv.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
