Строительные шпильки размеры: Шпильки резьбовые с размерами от М2 до М56 купить оптом в СПб

Шпилька резьбовая

ШПИЛЬКА РЕЗЬБОВАЯ (DIN 975) Шпилька резьбовая имеет полную метрическую резьбу. Рекомендуются применение резьбовой шпильки для крепления и соединения узлов и деталей в машиностроении, строительстве и других отраслях. Резьбовая шпилька бывает  длинной — один метр, 2 метра, 3метра. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ D Р L кН обозначение резьба шаг резьбы, мм длина, мм мин разрушающая сила, вес 1000 штук, кг 8×25 М8 1,25 25 14,6 7,7 8×40 М8 1,25 40 14,6 12,3 8×50 М8 1,25 50 14,6 15,4 8×60 М8 1,25 60 14,6 18,5 8×70 М8 1,25 70 14,6 21,6 8×80 М8 1,25 80 14,6 24,6 8×90 М8 1,25 90 14,6 27,7 8×100 М8 1,25 100 14,6 30,8 8×150 М8 1,25 150 14,6 46,2 8×200 М8 1,25 200 14,6 61,6 10×25 М10 1,50 25 23,2 12,2 10×40 М10 1,50 40 23,2 19,5 10×60 М10 1,50 60 23,2 29,3 10×80 М10 1,50 80 23,2 39,0 10×100 М10 1,50 100 23,2 48,8 10×120 М10 1,50 120 23,2 58,6 10×150 М10 1,50 150 23,2 73,2 10×200 М10 1,50 200 23,2 97,6 6×1000 Мб 1,00 1000 8,0 166,0 8×1000 М8 1,25 1000 14,6 302,0 10×1000 М10 1,50 1000 23,2 466,0 12×1000 М12 1,75 1000 33,7 705,0 14×1000 М14 2,00 1000 46,0 978,0 16×1000 М16 2,00 1000 62,8 1295,0 20×1000 М20 2,50 1000 98,0 2041,0 24×1000 М24 3,00 1000 141,0 2955,0 30×1000 МЗО 3,50 1000 224,0 4693,0 6 х 2000 Мб 1,00 2000 8,0 332,0 8 х 2000 М8 1,25 2000 14,6 604,0 10×2000 М10 1,50 2000 23,2 932,0 12×2000 М12 1,75 2000 33,7 1410,0 14×2000 М14 2,00 2000 46,0 1956,0 16×2000 М16 2,00 2000 62,8 2590,0 20 х 2000 М20 2,50 2000 98,0 4082,0 24 х 2000 М24 3,00 2000 141,0 5910,0 30 х 2000 МЗО 3,50 2000 224,0 9386,0 Класс прочности 4. 6 или 4.8

особенности конструкции и ее применение

Оглавление

• Все о резьбовых шпильках и их эксплуатации.
• Особенности конструкции и применения резьбовых шпилек
• Конструкция
• Размеры
• Применение
• Виды резьбовых шпилек
• Шпильки для деталей с гладкими отверстиями
• Шпильки с ввинчиваемым концом
• Фланцевые шпильки
• Приварные шпильки
• Закладная шпилька
• Анкерная шпилька
• Материалы изготовления
• Повышение уровня прочности резьбовых шпилек
• Защита и повышение уровня износостойкости резьбовых шпилек
• Трубопроводы
• Уличные объекты
• Химическая промышленность
• Заключение

На любых строительных объектах применяются десятки видов крепежа, в том числе резьбовые шпильки.

Это высокопрочное соединение, позволяющее стянуть две детали, и не требующее наружной фиксации с одной из сторон. Существует несколько видов шпилек, отличающихся по конструкции, размеру и форме. Каждый элемент имеет строгую регламентацию по изготовлению, утвержденную Государственным стандартом. В этой статье мы рассмотрим основные виды крепежа, а также разберемся, какие шпильки следует использовать в той или иной ситуации.

Особенности конструкции и применения резьбовых шпилек

По сути, шпилька – это металлический пруток с резьбой по всей длине или его части. Конструкция позволяет скреплять модули, и не имеет оголовка на конце, то есть ее можно вкручивать в имеющуюся на детали резьбу, или пропускать сквозь конструкцию, производя стяжку, накручивая гайку с одной или двух сторон шпильки. Применяются крепежи во всех сферах строительства и машиностроения, чем и обусловлено широкое разнообразие такого, казалось бы, простого элемента.

Конструкция

Шпилька – это обобщенное название крепежа, имеющего характерные особенности, такие как отсутствие оголовка на конце, а также обязательное наличие резьбы. Сама резьбы при этом может быть нанесена как на всю поверхность модуля, так и на его отдельную часть. Кроме того, отличается размер конструкции и диаметр резьбы. Исходя из этого, несложно понять, что разнообразие шпилек очень большое, и не существует единого норматива, по которому необходимо изготавливать шпильки. Для каждой модели есть свой стандарт, строго прописывающий особенности конструкции.

Важно! Для каждого типа шпильки существует два ГОСТа, различающихся по классу точности исполнения. Класс А – это шпильки с высоким классом точности, а Б – это крепеж с допустимыми погрешностями.

Каждый тип конструкции мы подробно рассмотрим ниже, но с самого начала необходимо понимать, что несмотря на простоту изделия, это крепеж, берущий на себя высокую нагрузку, и изготовление шпилек на заказ подразумевает, что они будут строго соответствовать нормам, как по размеру, так и по используемым при производстве материалам.

Размеры

Размер шпилек подбирается в зависимости от технических требований возводимого объекта. Государственные стандарты устанавливают диаметральный диапазон крепежа в пределах от 6 до 48 миллиметров. При этом длина самой шпильки и ее резьбы не регламентируются, и они могут быть изготовлены согласно требованиям заказчика, то есть инженера, ответственного за строительный объект.

Применение

Сфера применения резьбовых шпилек обширна, и не ограничивается строительством. Например, этот крепеж также применяется в машиностроении и при установке крупногабаритных станков. Для крепления станка к поверхности, в постамент на этапе заливки устанавливают специальные фундаментные шпильки, имеющие некоторые особенности конструкции.

В машиностроении чаще применяются шпильки с ввинчиваемым наконечником. Они же, но, как правило, большего размера и диаметра применяются в строительстве. Особенность таких шпилек заключается в том, что один из наконечников, самостоятельно ввинчивается в основание, а прикрепляемый объект уже притягивается гайкой.

Также шпильки используют при монтаже трубопроводов и вентиляционных систем. Здесь используются фланцевые соединения. Их конструкция практически не отличается от шпилек с ввинчиваемым наконечником, за исключением одного нюанса, который мы подробно рассмотрим ниже.

Виды резьбовых шпилек

Так как резьбовая шпилька – это не единичное изделие, и в зависимости от поставленной задачи и типа различается много вариантов этого крепежа, единого ГОСТа не существует. Требования к разным элементам также отличаются, поэтому каждый тип шпильки необходимо рассмотреть более подробно, с учетом особенностей конструкции и прочих технических нюансов.

И перед тем, как перейти к подробному описанию, необходимо сделать уточнение, что в большинстве типов шпилек используется два стандарта:

1. С диаметром гладкой части равным диаметру резьбового соединения;
2. И диаметром гладкой части, меньшего размера по отношению к резьбовому соединению.

Использование типа конструкции обуславливается особенностью возводимого объекта или конкретными требованиями к метизу.

Шпильки для деталей с гладкими отверстиями

В ситуациях, когда необходимо соединить два модуля, не имеющих собственной резьбы, используются шпильки для деталей с гладкими отверстиями. Их конструкция и размер регламентируются ГОСТом 22042-76. Согласно этому документу, метиз изготавливается в диаметральном диапазоне от 2 до 48 миллиметров. При этом размер самой шпильки напрямую зависит от ее диаметра. Нормы производства указаны в таблице:

Рассмотрим для примера 100 миллиметровую шпильку. Ее размер указан в крайнем левом столбце.

Важно! В таблице, в верхней строке указаны диаметры резьбовой части. Если размер помещен в скобки, такое значение считается нежелательным в производстве, но не запрещено стандартом.

Видим, что максимальный диаметр метиза с такой длиной – 18 миллиметров, а минимальный три. При длине шпильки 100, и диаметре 18, то есть наиболее крупный размер, длина резьбового наконечника должна составлять 42 миллиметра. В сумме это дает 84, то есть гладкая часть метиза посередине остается всего 16 миллиметров.

Следует отметить, что шпильки таких размеров редко применяются в крупном строительстве, для таких объектов также имеется свой норматив:

В первой таблице есть ступенчатые колонки. Они означают, что при таком соотношении длины к диаметру, используется накатка резьбы по всей длине метиза. Также подобная накатка может производиться на любой шпильке по желанию заказчика. Стандарт это допускает.

По сути, главная и единственная особенность шпилек для соединения деталей с гладкими отверстиями заключается в том, что на концах метиза имеются одинаковые по длине резьбовые соединения. Если их размер отличается, это уже совершенно другой тип конструкции.

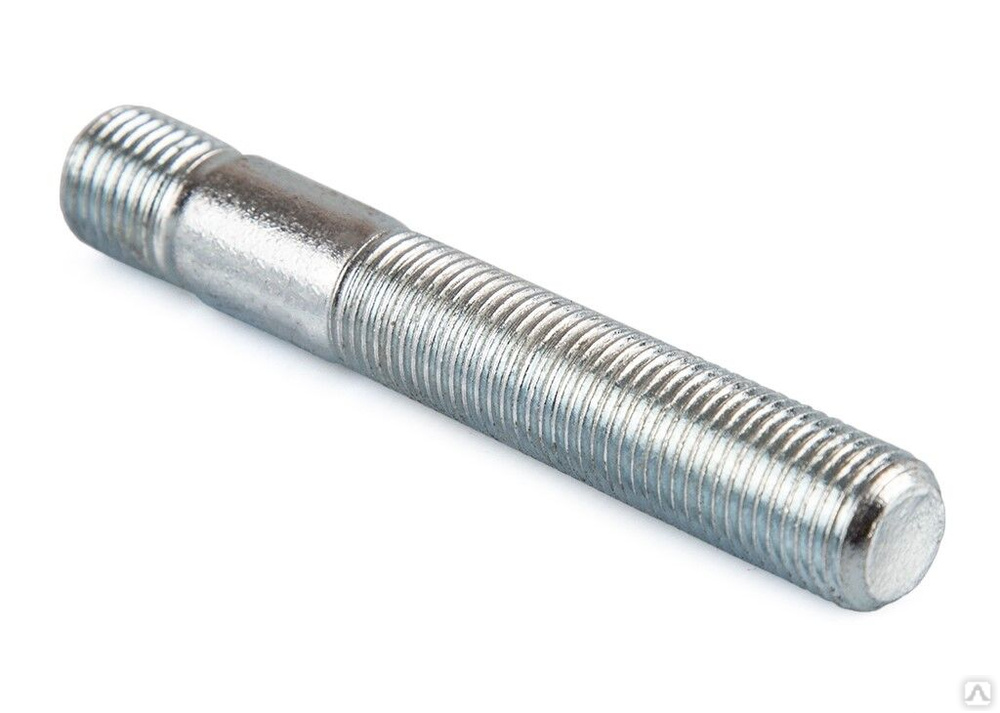

Шпильки с ввинчиваемым концом

Шпильки с ввинчиваемым концом представляют собой метиз, на концах которого имеется резьба, но в отличие от предыдущей модели, здесь она может отличаться как по длине, так и по диаметру, а также шагу. Эти шпильки применяются в условиях, когда у одной детали есть собственное резьбовое соединение, то есть их применение допустимо только в случаях, когда одна из деталей изготовлена из металла.

При этом, в зависимости от металла, применяются разные шпильки, и их конструкция строго регламентируется. Существует несколько стандартов (в скобках указан номер ГОСТа):

• Шпильки для деталей из легких сплавов (22038-36 – 22040-76). Здесь два стандарта, различие между которыми заключается в допустимости к использованию метизов в стальных деталях и деталях из бронзы.
• Шпильки, ввинчиваемые в детали из серого или ковкого чугуна (22034-76 – 22036-76). Метизы, изготовленные по этим стандартам допускается вкручивать в изделие из стали и бронзы, а различие между гостами касается длины наконечников.
• Шпильки, вкручиваемые в стальные, бронзовые, латунные изделия, а также в детали изготовленные на основе титановых сплавов (22032-76).

Каждый ГОСТ имеет собственную расчетную таблицу, показывающую максимально и минимально допустимый размер резьбовой части метиза при его диаметре и общей длине. Длина резьбовых наконечников отличается, но имеет прямую зависимость от ввинчиваемой части. Проще говоря, если диаметр ввинчиваемого наконечника составляет 20 миллиметров, то использование второго окончания диаметром, скажем, 3 миллиметра не допустимо. Подробнее о допусках и особенностях соотношения можно почитать в ГОСТах. Описывать все нюансы таких шпилек здесь не имеет смысла, так как каждый стандарт имеет свои нюансы и подробные расчеты.

Фланцевые шпильки

Фланцевые шпильки предназначены для соединения паровых, газовых и турбинных трубопроводов с эксплуатационными нормами от 0 до 650 градусов. Их размер и конструкция детально описаны в ГОСТ 9066-75, где различают пять типов метизов:

1. Шпилька с одинаковым диаметром резьбы и гладкой части. Подробно эти метизы мы рассматривали как соединения для деталей с гладкими отверстиями.
2. Шпилька, где диаметр резьбовых наконечников больше диаметра гладкой части.
3. Шпилька с четырехгранным выступом и осевым отверстием по всей длине.
4. Шпилька с отверстием по всей длине и цилиндрическим выступом.
5. Шпилька с осевым отверстием по длине метиза и диаметрам резьбы, большим диаметра гладкой части.

Каждый метиз имеет собственную таблицу допуска, которую можно изучить в тексте ГОСТа, так как приводить их здесь не имеет смысла.

Важно! Шпильки 4 и 5 типов предназначены для затягивания в разогретом виде. Метизы с 1 по 3 монтируются на холодную.

Ключевая особенность фланцевых шпилек заключается в их использовании на объектах с повышенным температурным режимом. Все перечисленные типы предназначены для соединения трубопроводов, нагревающихся до температуры до 650 градусов. При этом стандартизация самих шпилек не имеет отношения к фланцам. У них свои нормативы и требования. По сути, конструкция фланцевых моделей не отличается от обычных шпилек, но требования к их изготовлению более высокие.

Приварные шпильки

Данный тип шпильки используется в ситуациях, когда есть возможность соединить метиз с основанием путем сварки, то есть деталь, к которой крепится шпилька, изготовлена из металла. Конструкцию метиза описывает ГОСТ Р 55738-2013, в котором на начальном этапе разделяют три вида изделий по методу приваривания:

1. Сварка в газовой, защищенной среде или с использованием специального керамического кольца.
2. Дуговая сварка с размыканием цепи.
3. Сварка с плавлением наконечника, то есть контактная.

В первом варианте допускается использование шпилек с наружной и внутренней резьбой, без резьбы, а также шпилек-опор. Маркируются они двумя латинскими буквами, где вторая буква D. Дуговая сварка с размыканием цепи маркируется литерой S, и допускается использование шпилек с наружной и внутренней резьбой, а также без нее. Третий метод позволяет использовать метизы из второй категории, а маркируются шпильки латинской буквой Т. ГОСТ подробный и описывает все типы сварки при использовании различных шпилек, поэтому приводить его полностью мы не будем.

Закладная шпилька

Этот метиз используется для фиксации деталей к бетонным и монолитными основаниям. Резьбовая шпилька имеет изогнутую или прямую форму, и чаще всего устанавливается в монолит на этапе его изготовления. Неправильна форма конструкции позволяет более плотно зафиксировался в основании, и исключает вероятность схождения метиза с посадочного места.

Размер и форма фундаментных или закладных шпилек регламентируется стандартом под номером 24379.1-2012, где их именуют фундаментными болтами. Формы, размеры, а также типы таких конструкций мы рассматривать не будем, так как на нашем сайте есть отдельная статья, посвященная этой теме. Отметим лишь, что монтаж таких шпилек возможен как на этапе производства монолита, так и в готовый бетонный блок. К каждому типу крепежа стандарт предъявляет свои требования, подробно описанные в его тексте.

Анкерная шпилька

Анкер – самостоятельный метиз, позволяющий произвести крепеж к монолитному блоку после этапа его производства. Так как в бетоне невозможно нарезать резьбу, применяется анкер, где одной из главных деталей является шпилька. Здесь это центральный элемент, на который накручивается гайка. Шпилька располагается в кожухе, разжимаемом каплевидным окончанием шпильки.

По сути, анкерная шпилька – это элемент с полной резьбой по всей поверхности и крупным окончанием. Как отдельный элемент она не используется, но упоминать ее необходимо.

Материалы изготовления

Государственный стандарт регламентирует не только конструкцию и размер шпильки, но марку стали, из которой она изготавливается. В зависимости от типа метиза и его назначения, используемые стали отличаются, но в большинстве случаев применяются одни и те же марки. Например, для изготовления шпилек с ввинчиваемым концом или для деталей с гладкими отверстиями применяются марки:

• Ст. 20Х13;
• Ст. 14Х17Н2;
• Ст. 12Х18Н10Т;
• Ст. 30ХМА;
• Ст. 25Х1МФ;
• Ст. 20ХН3А и т.д.

Это касается метизов, используемых при вкручивании в легкие сплавы, а также в чугун и сплавы на основные бронзы. Шпильки для стальных деталей и титановых сплавов изготавливаются также из марки ст.09Г2С. В случае с фланцевыми шпильками необходимо уделить повышенное внимание качеству стали и использовать для изготовления: Ст. 35, Ст. 40Х, Ст. 09Г2С и т.д.

Повышение уровня прочности резьбовых шпилек

Понятие высокопрочная шпилька не описывается в государственном стандарте и является условным. Зато, ГОСТ четко определяет марки сталей и делит их по классу прочности. Высокопрочными метизами принято считать изделия с классом от 8 и выше. Для их изготовления применяют углеродистые, легированные и нержавеющие марки.

По техническим характеристикам такие шпильки имеют ряд особенностей:

• Повышенная устойчивость к перепадам температуры;
• Устойчивость к экстремальным температурам;
• Устойчивость к химическому воздействию;
• Повышенная прочность на излом и разрыв;
• Устойчивость к физической деформации.

Достижение таких результатов прочности достигается применением альтернативных марок сталей. В случае с легированными марками применяются:

• 35Х,
• 40Х,
• 45Х,
• 35ХГСА,
• 14Х17Н2,
• 20х13,
• 20хн3а.

Углеродистая сталь – 10, 20 и 35 марки, а также нержавейка 12Х18Н9Т и 12Х18Н10Т.

В качестве меры по повышению прочности метиза применяется его закалка, то есть обработка высокими температурами с последующим резким остыванием. Это делает шпильку более прочной на разрыв и излом, но и одновременно более хрупкой, так как пропадает запас допустимой деформации.

Защита и повышение уровня износостойкости резьбовых шпилек

Резьбовые шпильки часто эксплуатируются в агрессивной среде, и так как изготавливаются они из металла, если не рассматривать высокопрочные метизы, то естественно, что рано или поздно они начинают подвергаться коррозии. Наиболее распространенный способ защиты – цинкование, когда на поверхность изделия гальваническим методом наносится слой цинка, не подверженного воздействию природных факторов.

Важно! Нанесение на поверхность шпильки защитной краски, даже полимерной, не имеет смысла, так как при накручивании на резьбу гайки она будет полностью или частично уничтожена, что сведет к минимуму ее защитные качества.

Для нанесения цинкового слоя используется метод гальваники, и он является наиболее прочным и долговечным. При воздействии на металл электрического тока, атомы защитного покрытия проникают в саму структуру метиза, то есть покрытие становится не поверхностным, а глубоким. Такие шпильки можно использовать с агрессивной среде, и вариантов их применения довольно много.

Трубопроводы

С помощью резьбовых шпилек производят фланцевые соединения трубопроводов, находящихся на улице или подвергающихся воздействию природы. Например, в уличных магистральных сетях. Также они используются на объектах с высоким температурным режимом. В ГОСТ есть отдельный раздел, описывающий высокопрочные шпильки, способные работать и не терять своих качеств даже при нагреве до 650 градусов. Для менее агрессивных условий, то есть при нагреве до 300 градусов включительно, используются обычные шпильки с защитным слоем.

Уличные объекты

Вариантов использования шпилек на улице много, и один из них – это установка рекламных билбордов. Здесь используются закладные модели, монтируемые в бетонное основание непосредственно на этапе его заливки. К этим шпилькам крепится станина рекламного щита, и несложно догадаться, что на такой крепеж будет постоянно оказываться негативное воздействие влаги и осадков, а в Москве и других крупных городах, еще и химических реагентов. Конкретных рекомендаций к таким объектам нет, однако, если необходимо сделать прочное и долговечное крепление, имеет смысл установить именно шпильки с защитным покрытием, цена на которые выше, но приложат они гораздо дольше и не потребуют замены, неизбежно влекущей за собой полный демонтаж бетонной конструкции.

Химическая промышленность

Оснащение химических производств имеет свой регламент и требования к крепежным изделиям. Описывать его не имеет смысла, но из-за постоянного воздействия агрессивных сред на метизы, здесь используют исключительно защищенные шпильки с покрытием. Причем в ряде случаев это покрытие может быть не цинковым, а, например, хромовым или медным. Все зависит от конкретных требований объекта.

Заключение

Сегодня, любой строительный магазин предлагает огромный ассортимент шпилек, и если мы говорим о частном строительстве небольшого объекта, то делать их на заказ не имеет смысла. Подобрать подходящий по размеру метиз труда не составит, чего не скажешь о более сложных моделях, например, с нестандартными размерами или изготовленные со специальным защитным покрытием. Здесь уже не обойтись без индивидуального заказа. К счастью и с этим проблем нет никаких.

Вернуться обратно

ОПУБЛИКОВАТЬ В СОЦ.СЕТЯХ

Стальной каркас и гусеница

При выборе поставщика главным приоритетом являются качественные материалы. Вот почему стальные каркасные изделия SCAFCO изготавливаются из 100% сертифицированной стали. Продукция SCAFCO превосходит отраслевые стандарты, поскольку она изготавливается из стали 57 ksi вместо 50 ksi и G90 вместо G60 для 68 mil и тяжелее.

Применение

• Ненесущие наружные навесные стены
• Несущие осевые внутренние и наружные стены
• Внутренние ненесущие стены
• Балки перекрытий и перемычки
• Стропила, прогоны и ригели

Загрузить техническое руководство по продукту

Размер стального каркаса

Стандартные размеры полотна

• 1-5/8″
• 2-1/2″
• 3-1/2″
• 3-5/8″
• 4″
• 5-1/2″
• 6″
• 8″
• 10″
• 12″
• 14″
• 16″

Размеры фланцев

• 1-1/4″
• 1-3/8″
• 1-5/8″
• 2″
• 2-1/2″
• 3″
• 3-1/2″

Толщина и покрытие

Толщина стального каркаса  Таблица
Обозначение Толщина (мил)	Минимальная толщина (в)	Расчетная толщина (дюйм)	Дизайн Внутренние радиусы углов (дюймы)	Оцинкованный Толщина	Только для справки Манометр №
25EQ	0,0147	0,0155	0,0860	Г40	25
18	0,0179	0,0188	0,0843	Г40	25
20EQ	0,0179	0,0188	0,0844	Г40	20 — Гипсокартон
30EQD	0,0223	0,0235	0,0820	Г40	20 — Гипсокартон
30	0,0296	0,0312	0,0781	Г40	20 — Гипсокартон
33EQS	0,0280	0,0295	0,0790	Г60	20 – структурный
33	0,0329	0,0346	0,0764	Г60	20 – структурный
43EQS	0,0380	0,0400	0,0712	Г60	18
43	0,0428	0,0451	0,0712	Г60	18
54	0,0538	0,0566	0,0849	Г60	16
68	0,0677	0,0713	0,1069	Г60	14
97	0,0966	0,1017	0,1525	Г60	12
118	0,1180	0,1242	0,1863	Г90	10
127	0,1270	0,1337	0,2005	Г90	10

Стандарты кодов AISI и ASTM

• Североамериканские технические условия AISI для расчета элементов конструкции из холодногнутой стали
• A653 — Стандартная спецификация для стального листа, оцинкованного (гальванизированного) методом горячего погружения
• A1003 — Стандартные спецификации для стального листа, углерода и с металлическим покрытием для холодногнутых элементов каркаса
• C645 — Стандартные технические условия для элементов каркаса из ненесущей стали
• C754 — Стандартные технические условия для установки элементов стального каркаса для установки гипсовых панелей с шурупами
• C955 — Стандартные технические условия на несущие (поперечные и осевые) стальные стойки, направляющие (дорожки), а также распорки или перемычки для винтового крепления изделий из гипсовых панелей и оснований из металлической штукатурки
• E72 — Стандартные методы испытаний на прочность панелей для строительства зданий
• E90 — Стандартный метод испытаний для лабораторных измерений потерь при передаче воздушного звука перегородками и элементами здания
• E119 – Стандартные методы испытаний строительных конструкций и материалов на огнестойкость

Форма заказа

  Форма заказа стального каркаса

Размеры металлических шпилек | Размеры и когда использовать

Перейти к:

наш лучший выбор

Настенный сканер Stud Finder | Детектор стержней 5 в 1 с интеллектуальным чипом

Проверить цену

Мы можем получать комиссию, когда вы переходите по этой ссылке, без каких-либо дополнительных затрат с вашей стороны.

Металлические стержни используются для строительства всего, от домика на дереве до склада. Есть много размеров металлических шпилек, которые вы можете использовать, поскольку они используются для самых разных проектов. Они являются предпочтительным материалом для строительства стен здания, потому что они легкие и прочные.

На выбор предлагаются металлические шпильки различных размеров. Мы разбили числовой список на толщину материала, ширину полки и глубину элемента. Использование этих измерений поможет вам найти правильный вариант для вашего проекта.

Стандартные размеры металлических стержней

JPL Designs/Shutterstock

Размеры металлических стержней различаются по ширине, толщине и глубине. Важно учитывать толщину рамы, размер ремня и размер фланца. Ремни в металлических стойках — это пространство между стойками, где расположены водопроводные и электрические провода.

Вы также должны учитывать размер фланца и размер кромки, которые являются другими показателями металлической шпильки, которые могут повлиять на их размер. Фланец — это место, где вы будете накладывать гипсокартон или другой облицовочный материал на стойку. Кромка — это часть шпильки, где они соединяются винтом.

Толщина стального каркаса

Вам необходимо знать, какой толщины должны быть металлические стойки для вашего проекта. Как правило, чем толще металл, тем более тяжелая конструкция. Это связано с тем, что тяжелые проекты требуют более прочного фундамента.

Вот несколько примеров размеров металлических шпилек в зависимости от толщины:

• Калибр 26 (0,551 мил)
• Калибр 24 (0,701 мила)
• Калибр 22 (0,853 мила)
• 20 калибр (1,006 мил)
• Калибр 18 (1,311 мил)
• Калибр 16 (1,613 мил)
• Калибр 14 (1,994 мила)

Чем выше номер калибра, тем тоньше шпилька. Чем толще шпилька, тем прочнее будет конструкция.

Различные размеры фланцев и кромок

Размеры фланцев выражены в 1/100 дюйма, а толщина выражена в 1/1000 дюйма. Это измерение также известно как «милы».

Вот некоторые типичные размеры фланцев:

• 1 1/4 дюйма (31,75 мм)
• 1 3/8 дюйма
• 1 5/8 дюйма (41,3 мм)
• 2 дюйма (50,8 мм)
• 2 1/2 дюйма
• 3 дюйма
• 3 1/2 дюйма

Размеры выступов также являются одним из наиболее важных параметров, которые необходимо знать, поскольку они определяют, как металлические элементы будут соединяться друг с другом. Вот несколько типичных размеров металлических шипов, которые относятся к размеру губ.

• 1/2 дюйма (12,7 мм)
• 3/4 дюйма (19,1 мм)

Различные размеры полотна



Как и толщина, размер фланца и размер кромки, размер полотна имеет решающее значение для успешного завершения вашего проекта. Понимание того, какой размер ремня вам нужен на металлической шпильке, является одним из наиболее важных аспектов.

Ремни определяют расстояние между шипами. Ниже приведены несколько стандартных размеров строп:

• 1 5/8 дюйма
• 2 1/2 дюйма
• 3 1/2 дюйма
• 3 5/8 дюйма
• 4 дюйма
• 5 1/2 дюйма
• 6 дюймов
• 8 дюймов
• 10 дюймов
• 12 дюймов
• 14 дюймов
• 16 дюймов

Как и в случае с любым проектом «Сделай сам», лучше изучить как можно больше источников информации, которые вы можете найти, прежде чем приступить к проекту. Вот несколько вещей, которые следует учитывать во время этого процесса:

• Изучив все основы различных размеров металлических шипов, рассмотрите тип проекта, который вы делаете, чтобы выбрать правильный размер шипа.
• Например, если вы строите на заднем дворе небольшой детский домик для игр, который должен выдерживать небольшие погодные условия, подойдет стойка меньшей толщины.
• Если вы строите полноразмерный дом для семьи из четырех человек, для устойчивости потребуется металлическая стойка с более широким размером полотна и большей толщиной.

Примером в масштабе может служить многоэтажное торговое здание. Этим зданиям нужны самые прочные металлические шпильки с широкими размерами стенки, толстые шпильки и большие размеры фланцев.

На что следует обратить внимание

Roman023_photography/Shutterstock

Независимо от размера вашего проекта, вы должны знать все, что можете, о том, какой тип и размер стойки вам нужен. Вы должны знать обо всем, что может перевернуть ваш проект с ног на голову из-за того, что вы выбрали неправильный размер.

Вот несколько вещей, которые вы должны учитывать, берясь за такой проект:

• Цена — убедитесь, что если у вас ограниченный бюджет, вы не жертвуете качеством, чтобы выполнить работу
• Исследование лучшего бренда для вашего проекта
• Определите размер на основе этого исследования
• Убедитесь, что размер соответствует вашему проекту, иначе он может не выдержать
• Обратитесь к другому источнику, если вам нужна помощь в установке металлических шипов или принятии решения о том, какие шипы использовать
• Убедитесь, что вы знаете, как не только установить металлические стойки, но также убедитесь, что вы знаете, как ограждать стены после установки стоек
• Используйте уровень, чтобы убедиться, что он прямой при работе с криволинейной областью

Часто задаваемые вопросы

Теперь, когда вы знаете больше о размерах металлических шпилек, вот несколько часто задаваемых вопросов, которые могут возникнуть, когда вы начнете работать над своим проектом.

Сколько стоят металлические шпильки?

Цена может варьироваться от магазина к магазину, но обычно они будут стоить от 6 долларов и 20 долларов за шпильку. Цена зависит не только от материала, но и от размера шпильки.

Еще одно общее практическое правило ценообразования на металлические стойки: строительство дома будет стоить вам от 8 до 13 долларов за квадратный фут. Опять же, цены могут варьироваться в зависимости от многих факторов. Для простых проектов «сделай сам» вы можете найти металлические шпильки разных размеров в таких магазинах, как Home Depot и Lowe’s.

Металлические шпильки в этих розничных магазинах стоят от 6 до 20 долларов за шпильку, так что имейте это в виду при составлении бюджета для своего проекта. Эти розничные продавцы также предлагают возможность сравнения на своих веб-сайтах. Вы можете использовать инструмент для сравнения различных размеров и их использования перед покупкой.

Как установить металлические шпильки?

Металлические стойки устанавливаются с помощью винтов и скоб для формирования конструкции. Розничные продавцы, которые продают металлические шпильки, такие как Home Depot и Lowe’s, также продают винты, необходимые для завершения проекта. Вы должны использовать потолочные и напольные стойки в каждом проекте с металлическими стойками.

Сначала выполните этот шаг, а затем вставьте отдельные шпильки, из которых состоит стена. После того, как вы их установили, вы будете использовать гипсокартон или другой материал для стен, чтобы закрыть эту область.

Читать далее: Сколько стоит отделка гипсокартона?

Почему металлические стойки лучше деревянных?

На этот вопрос есть множество ответов, но главная причина в том, что металлические шипы легче и дешевле деревянных. Они также более долговечны в долгосрочной перспективе. Металлические шпильки требуют меньше времени для установки и сэкономят ваше время и энергию на вашем проекте. Кроме того, при рекордно высоких ценах на пиломатериалы металл предлагает менее дорогую альтернативу.

Металлические шпильки ржавеют?

Если материал оцинкованный металл, он не ржавеет. Многие розничные продавцы предлагают гарантии на этот тип износа. Вы можете найти эту информацию на сайте компании, на которой вы приобрели свои инструменты. Вот пример гарантии Inno Metal Studs.

Нужно ли обрезать металлические шпильки, чтобы они соответствовали моему проекту?

Обычно вам нужно будет обрезать шпильки в соответствии с вашими потребностями. Вы можете сделать это, разрезая их по одному авиационными ножницами. Альтернативой является резка их оптом с помощью циркулярной пилы.

Также можно согнуть металлические стойки в соответствии с проектом, сделав небольшие надрезы в металле через равные промежутки. Всегда соблюдайте осторожность и соблюдайте необходимые меры предосторожности при резке металла.

Как лучше всего установить шпильки?

Лучший способ установить металлические стойки — сначала установить направляющие для пола и потолка, а затем заполнить остальную часть рамы. Опять же, убедитесь, что у вас есть шпильки подходящего размера для ваших нужд, а также шурупы и гвозди подходящего размера, чтобы вбить их в стену.

Нажмите, чтобы получить ответы на часто задаваемые вопросы

Шпильки какого размера доступны?

Наиболее распространенные размеры шипов для дома: 2×6 и 2×4. В домах с 8-футовыми стенами стойки находятся на расстоянии 92 дюйма друг от друга. В домах со стенами высотой 9 футов стойки находятся на расстоянии 104,5 дюйма друг от друга.

Какой ширины бывают стальные шпильки?

Большинство крупных магазинов товаров для дома продают шпильки шириной 3-5/8 дюйма (что сопоставимо с размерами пиломатериалов 2×4) из стали 25 калибра и длиной от 8 до 10 футов.

Какого размера бывают металлические шпильки?

Металлические стойки обычно изготавливаются из стали 25 калибра с фланцами размером 1 1/4 дюйма и предназначены для использования в ненесущих стенах. Вам нужно будет посетить магазин промышленных товаров для более тяжелых шпилек.

Насколько широка 6-дюймовая металлическая шпилька?

6-дюймовый металлический стержень имеет длину 6 дюймов по длинной стороне. Это равнялось 1 5/8 на 4 дюйма.

Номинальные размеры металлических шпилек?

Нет, металлические шпильки указаны по фактическому размеру, а не по номиналу (как вы привыкли к деревянным пиломатериалам). Например, размер 2×4 на самом деле составляет 3-1/2 дюйма на 1-1/2 дюйма.

наш лучший выбор

Настенный сканер Stud Finder | Детектор стержней 5 в 1 с интеллектуальным чипом

Проверить цену

Мы можем получать комиссию, когда вы переходите по этой ссылке, без каких-либо дополнительных затрат с вашей стороны.

Какой размер металлической стойки подходит для вашего проекта?

Вы узнали о различных размерах и способах использования металлических шпилек. Теперь пришло время решить, что лучше всего подходит для вашего проекта. Обязательно учтите, сколько это будет стоить, насколько велико пространство, и есть ли у вас все спецификации, необходимые для точного выбора нужного вам размера шпильки.
