Строгальный вал: Дополнительное оборудование BELMASH — строгальные валы с доставкой по РФ

Строгальные валы (ножевые) по дереву для станков

Строганием обрабатывают металлические и деревянные заготовки. С помощью этого процесса будущей детали придают необходимую форму и качество поверхности. Рабочие валы в строгальных станках называют строгальными валами.

Строгальные валы

Классификация строгальных валов

В строгальных станках применяются следующие виды режущих валов:

  • горизонтальные верхние;
  • горизонтальные нижние;
  • прямые;
  • валы с фасонными ножами;
  • шейперные;
  • секционные.

По геометрическим размерам все они делятся на две категории: тонкие и толстые. К толстым относятся валы, имеющие толщину от 8 до 12 мм. Их длина составляет от 50 до 1200 мм. Наиболее часто строгальные валы изготавливают длиной 200 мм, 400мм и ножевой вал 600 мм. Ширина варьируется от 80 до 100 мм. К тонким относятся ножи с размерами: толщина 2,5-5 мм, длинна такая же, как у предыдущих, ширина равна 40 мм.

По форме они бывают круглые и квадратные. Современные производители выпускают большое количество разновидностей строгальных ножей. Это вызвано постоянным совершенствованием технологии обработки деталей, стремлением дизайнеров создавать всё боле оригинальные конструкции, борьбой за экономию ресурсов и сокращением времени на обработку.

Самые простые имеют цилиндрическую конструкцию, в которую вмонтированы специальные ножи. Таким образом, создаётся режущий инструмент для деревообрабатывающего станка.

Секционный — конструктивно выполнен в виде отдельных секций. Такая конструкция позволяет осуществлять подачу заготовок, у которых имеется различная толщина. Подобная конструкция строгального вала значительно снижает время на обработку детали.

Секционный вал

Шейперный вал отличается от остальных тем, что сами ножи располагаются по спирали. Кроме этого они повёрнуты на небольшой угол относительно направления оси самого вала. Применение такой конструкции позволяет обеспечить плавный вход ножей в обрабатываемую деталь. Повышается качество обрабатываемой поверхности и исключается эффект надрыва поверхности деталей.

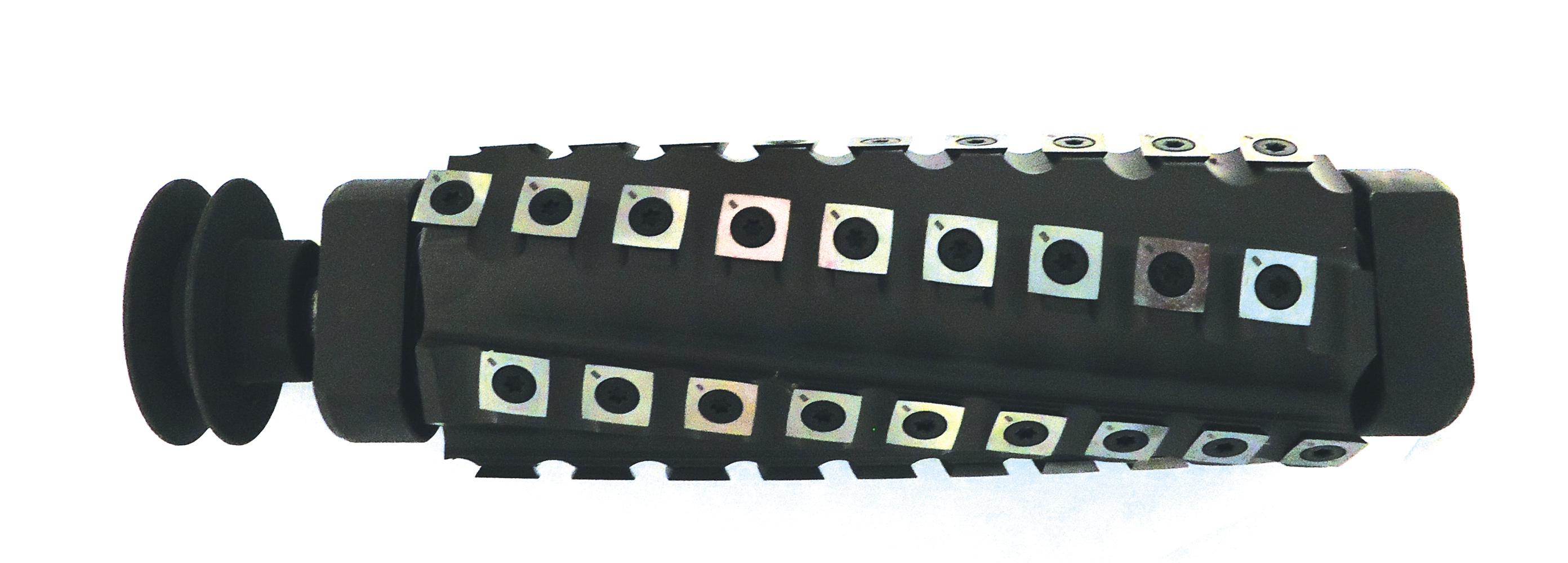

Шейперный вал «кукуруза»

Особое место занимают строгальные валы, которые имеют наименование «кукуруза». Их конструкция достаточно многообразна. Самыми простыми являются шейперные. Они представляют собой стержень, на котором нарезано специальное сечение. С его помощью осуществляют обработку детали. Более сложные, относящиеся к классу кукуруза – это режущий инструмент наборной конструкции. Отдельные детали представляют собой резцы, расположенные таким образом, что они отдалённо напоминают кукурузный початок. Если подходить более строго к терминологии, они имеют более точное наименование — фрезы.

Сегодня многие производители ножей для рейсмусов и фуганков пытаются добиться многофункциональности, высокого качества обработки и снижения уровня шума. Так ножевой вал JET «helical» относится к категории сегментированных строгальных валов. В своём составе он имеет большое количество лезвий, выполненных из твёрдых сплавов. За счёт этого удалось добиться высокого качества обработки и существенно снизить уровень шума.

Приобрести ножи Jet можно в компании Стербруст на странице «Ножи и валы Helical».

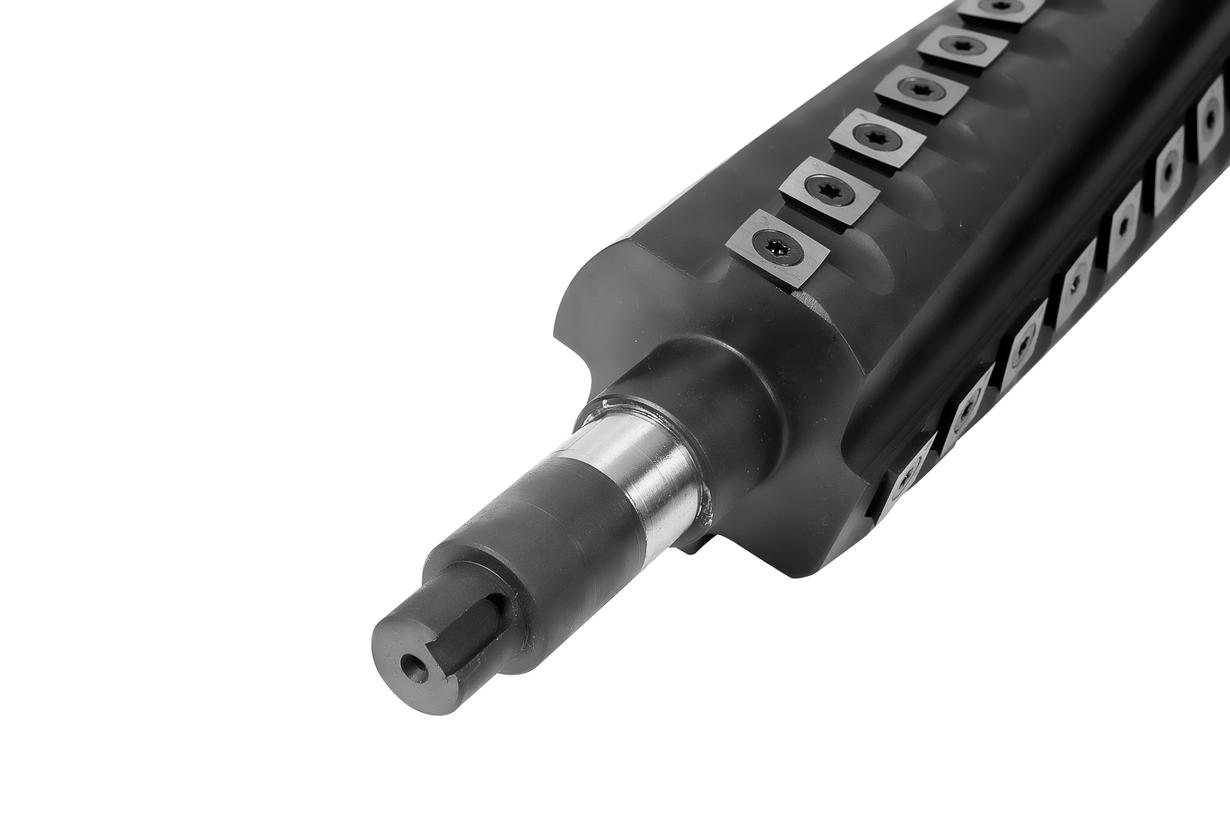

Ножевой вал JET «helical»

В этом же направлении двигались разработчики ножей «Xylent». После нескольких лет научной и экспериментальной работы им удалось создать ножи с пониженным уровнем шума. Этот вал специально был разработан для рейсмусовых, фуговальных и комбинированных станков Scm.

К высококачественным строгальным ножам профессионалы относят ножи марки Tersa (Терса). Их конструкция имеет следующую особенность. Ножи устанавливаются в специальные выемки на валу, которые крепится на шпинделе станка или в головку фрезы.

Строгальный вал Tersa

Наиболее распространёнными и относительно недорогими являются строгальные валы, которыми оснащаются деревообрабатывающие станки муравей. К этому классу относиться и строгальный вал Белмаш. Он достаточно прост и оснащён тремя ножами, но показывает достаточно неплохое качество обрабатываемых поверхностей.

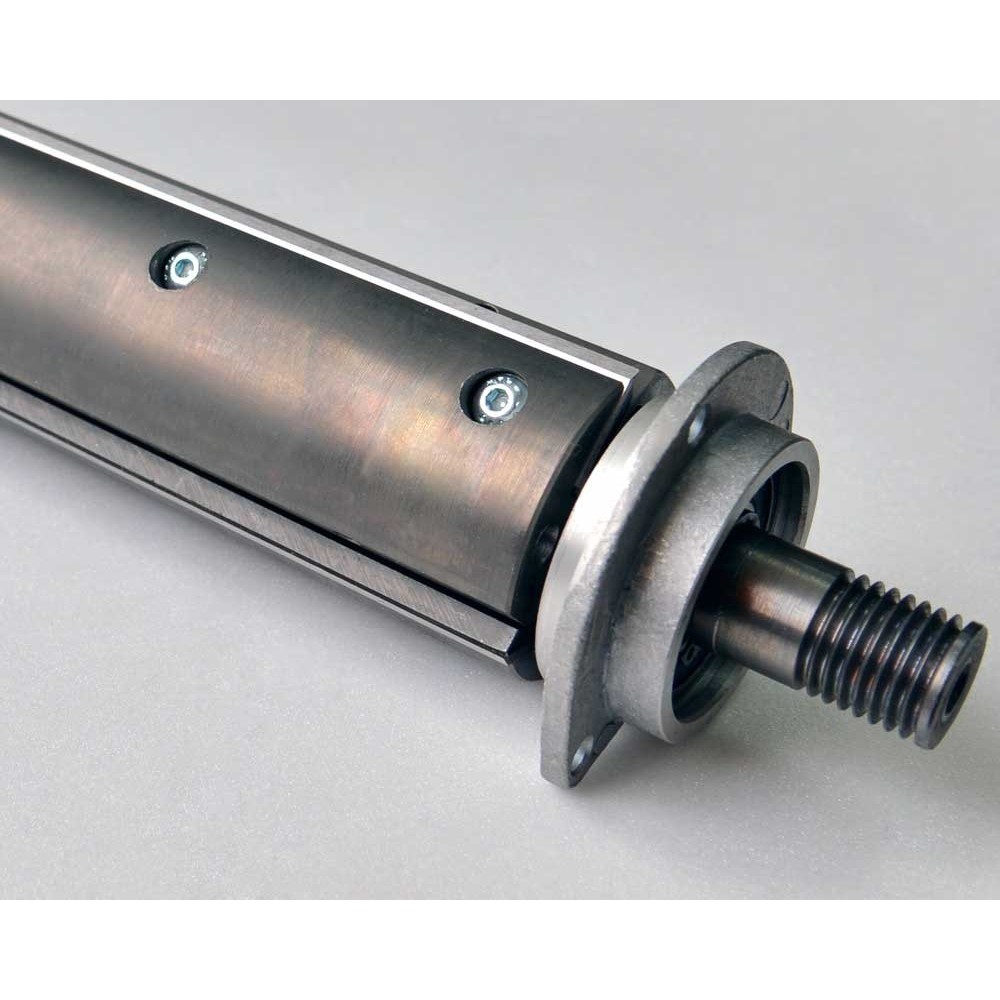

Ножевой вал Белмаш

Классификация станков для обработки поверхности

Подобные станки бывают трёх видов:

  • односторонние;
  • двухсторонние;
  • четырёхсторонние.

Однако независимо от количества обрабатываемых сторон, от которого зависит точность и качество детали, основным элементом является применяемый режущий инструмент. С его помощью на деревообрабатывающем оборудовании производят: доски высокого качества, погонажные изделия (плинтусы, наличники, паркет), элементы строительной отделки. Используя различные виды такого инструмента, с хорошо заточенными ножами можно производить конечную отделку любой поверхности (горизонтальной, вертикальной, наклонной).

При изготовлении деревянных изделий применяется более подробная классификация таких станков:

  • продольно строгальные;
  • поперечно строгальные;
  • рейсмусовые;
  • фуговальные.

На современном оборудовании часто несколько операций совмещается. Это позволяет экономить время на доведение деталей до нужного качества и сократить затраты энергии.

Вал строгальный

Код товара: 10303107

Вал строгальный BELMASH Helical 152

Артикул: RA023A Производитель BELMASH RA023A

МКАД 0 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт. org/Offer»> * без скидки 34 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Код товара: 10303109

Вал строгальный BELMASH Helical 155 (для BELMASH J155/1170A)

Артикул: RA112A Производитель BELMASH RA112A

МКАД 0 шт. ОСТШ
0 шт.
ЛЕСК 0 шт. Интернет 1 шт.
* без скидки 34 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Код товара: 10303110

Вал строгальный BELMASH Helical 203 (для BELMASH J200/1800AR)

Артикул: RA028A Производитель BELMASH RA028A

МКАД 0 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт. * без скидки 44 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Код товара: 10302248

Вал строгальный BELMASH Helical 203 (для BELMASH J200/1900AR)

Артикул: RA024A Производитель BELMASH RA024A

МКАД 0 шт.
ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.
* без скидки 44 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Код товара: 10302249

Вал строгальный BELMASH Helical 304 (для BELMASH J300/2100B)

Артикул: RA025A Производитель BELMASH RA025A

МКАД 0 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт. * без скидки 85 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Код товара: 10302250

Вал строгальный BELMASH Helical 380 (для BELMASH P380АRB)

Артикул: RA029A Производитель BELMASH RA029A

МКАД 0 шт. ОСТШ
0 шт.
ЛЕСК 0 шт. Интернет 1 шт.
* без скидки 74 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Код товара: 10303111

Вал строгальный BELMASH Helical 508 (для BELMASH P500RB)

Артикул: RA030A Производитель BELMASH RA030A

МКАД 0 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт. * без скидки 89 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Код товара: 10303114

Вал строгальный BELMASH Spiral 304 (для для BELMASH J300/2100B)

Артикул: RA025B Производитель BELMASH RA025B

МКАД 0 шт. ОСТШ 0 шт.
ЛЕСК 0 шт. Интернет 1 шт.
* без скидки 61 990 ₽ Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 4дн.

Вал Helical и строгальный вал с прямыми ножами. Helical VS straight knives

Чем отличается строгальный вал Helical от обычного вала с прямыми ножами, что такое вал хеликал, как заменить вал на фуганке? В этом видео я не только отвечу на эти вопросы, но и наглядно покажу все особенности и отличия. Также в этом видео показана замена вала фуганка. Строгание и фугование с валом хеликал имеет ряд особенностей. Этот вал оказывает существенно большее сопротивление при строгании, не очень хорошо работает по мягким породам древесины, но зато дает отличный результат, когда приходится обрабатывать твердые породы древесины, свилеватую и экзотическую древесину. На мягких породах лучше работает вал с прямыми ножами. Прямые ножи имеют более острый угол заточки и легче срезают стружку.
Ножи на валах хеликал имеют две или четыре режущие кромки. По мере затупления ножей их нужно разворачивать новой режущей кромкой наружу. Ножи могут быть установлены параллельно оси или иметь аксиальный угол, когда нож слегка развернут вдоль спирали. Режущая кромка в этом случае должна иметь слегка выпуклую форму. Твердосплавная пластина имеет уол заточки 60°, поэтому такие ножи тяжелее врезаются в материал, но при таких углах полностью отсутствуют сколы и задиры.
В этом ролике подробно рассмотрена конструкция вала и его особенности.
После замены вала обязательно нужна настройка фуганка.
Настройка фуганка на примере Фелисатти https://www.youtube.com/watch?v=L7yVpXvDi7Y

#Heartwood #Хартвуд #хеликал #helical #фуганок #фугование #замена_вала #фелисатти #Felisatti #столярка #мастерская #деревообработка #DIY

Поскольку уведомления Ютуб больше не присылает, вопросы задавайте только в новых сообщениях, а не в старых диалогах, либо в соцсетях:
Страница Вконтакте: http://vk.com/mazai75
Instagram https://www.instagram.com/heartwood.mail75/
ЖЖ: http://mazai-san.livejournal.com/
Одноглазики: http://ok.ru/profile/559440384115
Партнерская программа Yoola: https://youpartnerwsp.com/join?10227
Production Music courtesy of Epidemic Sound!
Помощь в развитии канала и в приобретении материалов для мастер-классов:
https://money. yandex.ru/to/410014099203601
Сбербанк 4276 8130 1199 5417
PayPal [email protected]
Webmoney: R277335225414

Удлиняем вал электромотора без станков и сварки


При необходимости возможно нарастить вал электромотора резьбовой шпилькой. Этот способ поможет даже в том случае, если вал вообще не выходит за подшипник.

Материалы:


  • резьбовая шпилька тоньше диаметра вала на 5-10 мм;
  • гвоздь или проволока диаметром 2-3 мм;
  • гайка под шпильку;
  • эпоксидный клей или фиксатор резьбы.

Процесс удлинения вала



В валу двигателя необходимо просверлить отверстие под шпильку. Чтобы сделать это ровно без токарного станка, нужно поменять полярность подачи питания на мотор, чтобы заставить его вращаться в обратную сторону. После этого зажав в держателе или струбцине тонкое сверло и запустив двигатель, необходимо высверлить в центре вала отверстие глубиной как минимум 30 мм. Если будет вращаться не сверло, а вал, то перекоса при сверлении практически не будет.


Далее нужно расширить отверстие большими сверлами до диаметра нужного для нарезки резьбы под шпильку. После сверления можно вернуть провода питания обратно. Затем заблокировав вал, необходимо нарезать внутреннюю резьбу.

В вал закручивается шпилька до упора. После этого ее нужно выкрутить на 1 оборот и накернить метку для сверления. Шпилька выкручивается обратно и просверливается сверлом диаметром 1-3 мм, что зависит от ее толщины.

На самом валу по центру необходимо сделать поперечный надпил. Его ширина должна равняться отверстию в шпильке.



Затем шпилька закручивается обратно. На нее можно нанести фиксатор резьбы или эпоксидный клей.

Нужно выставить отверстие в ней напротив пропила, и застопорить его куском проволоки или гвоздя.

Стопор не позволит шпильке выкрутиться обратно. Чтобы он не выпал, его нужно зажать гайкой, желательно также посаженной на фиксатор резьбы.


После этого шпилька обрезается под нужную длину и используется для установки нужной оснастки.

Смотрите видео


Найдите легкий и прочный вал фуговального станка Для продажи Местное послепродажное обслуживание

О продуктах и ​​поставщиках:


Повысьте эффективность передачи крутящего момента и вращательного движения ваших машин или устройств с помощью хорошо приспособленных и качественных. Вал строгального станка продается на Alibaba.com. Файл. Вал строгального станка , поставленный на склад онлайн, поставляется в виде трансмиссии или станка, каждый из которых имеет различные характеристики и функции. Просматривать. Вал строгального станка по длине и размерам, подходящей для вашего уникального типа и размера.

Найдите самый крупный на сайте Alibaba.com. вал строгального станка инвентарь, включая накладные, встречные, линейные, заводские, коленчатый вал и другие варианты, идеально подходящие для переноски компонентов машин, таких как шестерни и шкивы. Найдите сталь. Вал строгального станка с закаленной и прочной конструкцией отличается превосходной прочностью, жесткостью и великолепной хромированной поверхностью. Рассмотрим графит или титан. Вал строгального станка с превосходным гашением вибраций, легкой конструкцией и более высокими частотными характеристиками.

Изготовлен из материалов высочайшего качества. Вал строгального станка имеет исключительно хорошую геометрическую и размерную точность, что гарантирует оптимальную производительность и эффективность. Купить. Вал строгального станка с превосходным качеством поверхности и твердостью, который обеспечивает высокую точность, обеспечивая точные следы для плоских щеток, шарикоподшипников линейного перемещения, выравнивающих роликов, натяжных роликов и т. Д. Файл. Вал строгального станка можно легко комбинировать с несколькими частями оборудования для создания высококлассных систем направляющих, которые гарантируют низкую стоимость, жесткость, точность, длительный срок службы и более высокую грузоподъемность.

Кто ищет разнообразное. Вал строгального станка никогда не ошибется, просмотрев обширный инвентарь на Alibaba.com. Независимо от размера и типа товара покупатели уверены, что их коллекция будет самой большой, чтобы сделать правильный выбор. Эти. вал строгального станка соответствует уникальным ценовым потребностям разных покупателей.

Строгальные ножи

Система одноразовых строгальных ножей от Brück состоит из держателя ножа Self Set и одноразового двустороннего строгального ножа.Держатель ножа — это единовременное вложение, и вам понадобится столько же держателей ножа, сколько держателей ножа на валу лезвия строгального станка. Одноразовые строгальные ножи будут регулярными расходами. Держатель ножа и нож устанавливаются и регулируются только один раз. Шаг регулировки отпадает при последующей замене ножа.



Адаптация вала ножа

Что вам нужно сделать, это сначала снять строгальные ножи с вала лезвия, а затем пружины с вала, которые прижимают тонкие строгальные ножи под регулировочным калибром.Затем в каждую точку крепления вставьте держатель ножа BRÜCK Self Set вместе с одноразовым строгальным ножом, убедившись, что выступы на держателе ножа соприкасаются с верхней частью вала лезвия. Наконец, затяните винты прижимной планки лезвия (на стандартных валах лезвия 0,8–1 мм).

Приложения Калибровочные и рейсмусовые станки, а также фуговально-фрезерные и формовочные машины с четырьмя резцами
Эксплуатация Правка / строгание / придание толщины / соединение
Материалы Массив древесины, изделия из усиленной и композитной древесины, клееная фанера, лиственные и мягкие породы древесины
Рабочий диапазон Скорость резания от 40 до 70 м / с
Тип корма Ручная подача (для фрезерования под углом), механическая подача (для фрезерования под углом)
Рабочая скорость Соблюдайте указанный диапазон оборотов машины или макс. допустимая частота вращения
Ножи Всегда заполняйте все держатели ножей — опасность разбалансировки!

Обязательно убедитесь, что вы правильно разместили одноразовые строгальные ножи на держателе ножа — см. Рисунок слева.


Узел, состоящий из держателя и ножа, имеет те же размеры, что и тонкий плоский нож, и поэтому может служить заменой почти на всех строгальных станках без необходимости модификации вала лезвия / режущего блока.

Держатель ножа Self Set для одноразовых двусторонних строгальных ножей

Этот держатель ножа представляет собой высококачественный высокоточный продукт, оснащенный магнитами и предохранительными регулировочными штифтами. Он служит для удержания одноразовых двусторонних строгальных ножей Brück.

Поставляется БЕЗ ножей! Подходящие ножи соответствующей длины заказываются отдельно.

Код
Длина Ширина x толщинаЦена
250 мм 25 x 2 мм Код 338028Цена 63 €. 80
260 мм 25 x 2 мм Код 338029Цена 65,20 €
310 мм 25 x 2 мм Код 338036Цена 67,10 €
Другие размеры по запросу! Одноразовые двусторонние строгальные ножи

Мы поставляем одноразовые двусторонние строгальные ножи от Brück только из кобальта более высокого качества для увеличения срока службы инструмента.

Основные преимущества системы Brück:

  • Длительный срок службы инструмента при строгании как мягкой, так и твердой древесины
  • Исключительно чистые и гладкие строганные поверхности
  • Прямой нож — промышленная заточка и заточка
  • Всегда новые ножи в наличии
  • Замена ножа без проблем
  • Низкие затраты на нож — часто ниже, чем затраты на переточку бывших в употреблении ножей
Код
Длина Ширина x толщинаЦена
250 мм 18. 6 x 1 мм Код 338228Цена 23,10 €
260 мм 18,6 x 1 мм Код 338229Цена 23,70 €
310 мм 18,6 x 1 мм Код 338236Цена 25,80 €
Другие размеры по запросу!

Powermatic P221 (вал 1-3 / 8 «) 20-дюймовая строгальная головка — Global Tooling & Supply

Дом › Головки строгальных журналов › Powermatic P221 (1-3 / 8 «S…
Артикул: JHP20-P203041

$ 1 894,41

Тип

— Фрезерная головка с цапфой
Подходит — Powermatic P221 (вал 1-3 / 8 «) 20-дюймовый строгальный станок

Комбинированное преимущество резки срезающим и спиральным ножом за счет замены традиционной режущей головки с прямым ножом. Резка со сдвигом и в шахматном порядке превосходит одинарную прямую резку. Замените несколько недорогих маленьких ножей вместо большого строгального ножа, если вы случайно задели гвоздь, скобу или когда они затупились. Оцените экономию на замене ножей, более тихую резку, меньшее вырывание, большие бороздки для удаления древесной стружки и чистую резку цапфовой головки для вашего строгального или фуганочного станка. Журнальные головки изготавливаются на заказ, доставка может занять более 6 недель. — В головках используются поворотные части с радиусом 15 мм x 15 мм x 2,5 мм и поверхность с радиусом 100 мм (деталь № IC-2514144-4100), твердосплавные режущие пластины типа Byrd и винты с шейкой с шейкой Byrd (деталь № MS-BS-S).Головки идут с набором ножей и шурупов.

Заголовок по умолчанию — 1894,41 долларов США

долларов США
  • shopify.com/s/files/1/1869/2749/products/jointer-helical-journal-cutterhead_cecd1cb3-8ecd-4274-b703-720a8a7acd91_grande.jpg?v=1495489322″ data-title=»Planer Journal Spiral Cutterhead — Traditional head replacement»>

Как отремонтировать строгальный станок, если он не работает

Покрытие предназначено для захвата древесины и подачи ее через строгальный станок.Поврежденное или изношенное покрытие на роликах препятствует тому, чтобы древесина делала это. Покрытие изнашивается со временем и по мере использования, так как оно является нормальным предметом износа. Чтобы проверить ролики, полностью поднимите режущую головку вверх, затем наклоните рубанок на бок. Проверьте покрытие роликов на предмет износа и при необходимости замените.
Покрытие также не будет схватываться, если оно используется или хранится в холодных условиях. Прогрев валиков активирует захватное действие покрытия. Чтобы заменить изношенные подающие ролики, снимите боковую панель и крышку редуктора.Снимите стопорные кольца на валах подающих роликов и снимите звездочки и цепи со строгального станка. Снимите проставку на валу ролика. На строгальном станке …

Покрытие предназначено для захвата древесины и подачи ее через строгальный станок. Поврежденное или изношенное покрытие на роликах препятствует тому, чтобы древесина делала это. Покрытие изнашивается со временем и по мере использования, так как оно является нормальным предметом износа. Чтобы проверить ролики, полностью поднимите режущую головку вверх, затем наклоните рубанок на бок.Проверьте покрытие роликов на предмет износа и при необходимости замените.
Покрытие также не будет схватываться, если оно используется или хранится в холодных условиях. Прогрев валиков активирует захватное действие покрытия. Чтобы заменить изношенные подающие ролики, снимите боковую панель и крышку редуктора. Снимите стопорные кольца на валах подающих роликов и снимите звездочки и цепи со строгального станка. Снимите проставку на валу ролика. Положив рубанок на бок, снимите удерживающие скобы с катка.Под втулками расположены пружины, удерживающие ролики.
Осторожно снимите ролики, оставив пружины на месте. Теперь снимите втулки с конца вала ролика и перенесите их на новый ролик. Втулки строгального станка шире в одном направлении, чем в другом, что позволяет втулке плотно входить в строгальный станок. Более широкая часть втулки должна быть вверх-вниз.
Установите скобы на место. В одном из кронштейнов могут быть отверстия удлиненной формы — этот кронштейн идет с противоположного конца от цепи и звездочек.Держите давление на ролик, пока вы затягиваете первые скобы. Установите второй кронштейн плотно, не давая толкнуть, без люфта. Установите проставку на ролик. Соберите звездочки внутри цепи. Ступицы звездочек всегда обращены к строгальному станку. Установите на один подающий ролик, затем второй, совместив шпоночные пазы, и сдвиньте полностью назад. Ступицы звездочек всегда обращены к строгальному станку. Установите на один подающий ролик, а затем на второй, совместив шпоночные пазы, и сдвиньте полностью назад.Установите на место стопорные кольца, а затем крышку коробки передач и боковые крышки.

Подробнее

Cantek Двусторонний строгальный станок с карданным валом, 24 дюйма, модель G — WSI Machinery

Cantek, 24-дюймовый двухсторонний строгальный станок с карданным валом для тяжелых условий эксплуатации, модель G — WSI Machinery Дом Двухсторонний строгальный станок Cantek с карданным валом, 24 дюйма, модель GT610HI, скидка 5%.
  • Станок на основе чугуна
  • Хромированные столы и верх и низ
  • Режущие головки с ременным приводом .
  • Карданный вал полный привод
  • Специальное измерительное устройство , установленное сбоку от машины, быстро определяет толщину доски и сокращает ошибки настройки.
  • Фрезерные головки
  • установлены в подшипниках Precision ABEC 7 RHP
  • Фрезерные головки представляют собой твердосплавные спиральные пластины. Головки имеют шесть (6) рядов по 105 твердосплавных пластин, расположенных в шахматном порядке по спирали. Двусторонние ножи 30 мм x 12 мм x 2.5мм. Эти фрезерные головки обеспечивают отличную чистовую обработку, работают намного тише, чем обычные прямые ножевые головки, и требуют меньше HP для выполнения задачи строгания.
  • 4 тяжелых домкрата поднимают подающий коврик и узел верхней головки с помощью двигателя мощностью 1 л.с.
  • В системе подачи используется пружинный штифт для пропускания материала через нижнюю соединительную головку. Приводной резиновый верхний валок после верхней головки выводит материал из машины.
  • VFD с регулируемой скоростью подачи
  • Светодиодный индикатор на панели управления показывает размер отверстия
  • Передний стол установлен на клин / клин и может регулироваться с помощью переднего маховика.
  • Передняя панель управления обеспечивает электронный дисплей открытия кровати.
  • Электрооборудование по стандартам CSA / UL , 230/460 или 575 В, 3 фазы, 60 циклов
  • Пускатели фрезерной головки — Y-Delta , обеспечивающие плавный пуск головок

  • Макс. рабочая ширина 24 дюйма (610 мм)
  • Макс. рабочая толщина 8 дюймов (200 мм)
  • мин.рабочая толщина 5/16 ”(8 мм)
  • мин. рабочая длина 12 ”300 мм)
  • Обороты фрезерной головки 5000 об / мин
  • Диаметр фрезерной головки 5,3 дюйма (135 мм)
  • Скорость подачи 30-98 футов в минуту (10-30 м / мин)
  • Электродвигатель верхней режущей головки 40 л.с.
  • Двигатель нижней фрезерной головки 30 л.с.
  • Двигатель подачи 5 л.с.
  • Ролики стола 7 (3) приводные
  • Электродвигатель открывания подъемника 1 л. с.
  • Вес машины 8800 фунтов.(4000 кг)
  • Размеры машины (ДxШxВ) 112 дюймов x 67 дюймов -75 дюймов x 67 дюймов (2830×1700-1900×1700 мм)
  • Масса брутто 9240 фунтов. (4200 кг)
  • Транспортные габариты (ДхШхВ) 115 x 75 x 75 дюймов (2900x1900x1900 мм)
  • (460/3/60)

Powered by Top Rated Local®

Модернизация строгального станка до сегментированной режущей головки — деталь 1

Одно из лучших обновлений, которые мы можем сделать для наших рубанков, — это установка спирально-сегментированной режущей головки, а головка Byrd Shelix, которую мы устанавливаем на 15-дюймовый строгальный станок Delta DC-380 нашего друга, произведет революцию в отношении старого зверя. Эти головки обеспечивают резку, практически исключающую вырывание даже очень сложной древесины. Более низкий уровень шума и более легкий сбор мелкой стружки — дополнительные преимущества, и самое большое: вам больше не придется терпеть смену ножей! Аллилуйя.

Перед тем, как начать, убедитесь, что у вас есть подходящие подшипники для новой режущей головки. В некоторых режущих головках будут повторно использоваться оригинальные подшипники, в то время как другим потребуются уникальные подшипники. Проконсультируйтесь с производителем фрезерной головки, которую вы используете, чтобы точно определить, что вам нужно, чтобы подшипники были под рукой, прежде чем начинать проект.Вы также можете рассмотреть возможность заказа нового уплотнения вала фрезерной головки для коробки передач, его легко установить, когда вы все разобрали. Хорошая страховка от утечки смазки. Во второй части этой серии вы узнаете, что такое печать и куда она направляется.

Замена типичного строгального фрезерного станка на самом деле довольно проста и не требует большого количества инструментов или большого опыта. Базовый набор головок, торцевых гаечных ключей, пара отверток с длинной ручкой (или легких монтировок), шестигранных ключей, молоток (мне нравятся молотки) и, возможно, съемник шестерен, и вы снимаете и дергаете.Теперь небольшой отказ от ответственности, это не подробный и суетливый обзор. Я могу опустить некоторые детали, которые вы сможете понять, и не каждый строгальный станок будет точно таким же, но основы будут такими же, и здесь достаточно информации, чтобы вы могли легко выполнить работу.

Для запуска проекта нам потребовалось снять приводные ремни, а в случае DC-380 — двигатель в сборе. Двигатель и его крепление — это тяжелый блок, поэтому рекомендуется укладывать обрезки под двигатель, чтобы выдержать вес при снятии болтов.Вы будете использовать тот же метод для переустановки сборки. Смена ножей у одного из этих тварей никогда не доставляла особого удовольствия, когда этот чудовищный мотор парил над режущей головкой.

Затем снимите приводной шкив с конца узла режущей головки. Возможно, вам понадобится съемник шестерен, но этот шкив просто соскользнул с вала, как только мы удалили стопорный болт и шайбу.

На другом конце режущей головки находится узел цепного привода, который приводит в действие подающие ролики, а за этим узлом находится двухскоростной редуктор, который приводит в действие цепной привод.Начните с снятия кожуха цепи и маленьких крышек наливной горловины на задней стороне кожуха цепи.

Подающие ролики приводятся в движение звездочкой на конце режущей головки, а подпружиненный натяжитель удерживает цепь в натянутом состоянии между звездочками роликов подачи. Сделайте фото для справки, легко забыть, как именно подходят все детали. Я уже снял фиксирующие болты и шайбы со звездочек.

Я уверен, что меня немного огорчит моя методика, но я обычно использую отвертку с длинной ручкой или тонкую монтировку, чтобы БЕЗОПАСНО снять звездочки с их валов.Слегка подденьте звездочку из стороны в сторону или просто используйте две отвертки. Хорошая идея — использовать немного проникающего масла на старом оборудовании, которому позволили немного высохнуть и заржаветь, что значительно облегчит жизнь. Также неплохо иметь вторую пару рук, чтобы удерживать узел вместе, когда звездочки соскальзывают с валов.

Держите звездочки и цепи вместе в сборе.

Пружину натяжного шкива можно просто отпустить, и узел в сборе можно повернуть в сторону от коробки передач.

Выньте ножи, работать с ненагруженной режущей головкой намного безопаснее, а зазор для снятия головки ограничен.

Выверните четыре винта с головкой под торцевой ключ, которые удерживают коробку передач на месте. Очень важно, чтобы узел режущей головки поддерживался, в данном случае обрезками, в противном случае это может привести к повреждению отливки на опорном конце режущей головки. Дайте коробке передач немного опуститься, чтобы облегчить снятие.

Теперь нужно просто аккуратно вытащить узел редуктор / режущая головка прямо из машины. Подшипник на режущей головке должен легко выскользнуть из отливки, но легкое постукивание по концу режущей головки (перед этим вставьте стопорный болт шкива) должно помочь делу.

Редуктор и режущая головка в сборе готовы к следующему этапу.

В следующей части я покажу вам, как разобрать редуктор, удалить старую режущую головку и установить новую Shelix. Будьте на связи.

Подробнее на FineWoodworking.com

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Патенты и заявки на строгальный станок с приводом (Класс 30/475)

Номер публикации: 20100307013

Реферат: Для сокращения времени, необходимого для снятия и замены крышки или крышки (42) в отверстии в корпусе электроинструмента, узел крышки (32, 34, 38, 42) для соединения с корпусом предложен электроинструмент, отверстие которого облегчает размещение барабана внутри корпуса и извлечение барабана из корпуса, узел крышки (32, 34, 36, 38, 42) также предназначен для приема конца приводного вала инструмента. приспособлен для приведения в движение и вращения барабана относительно корпуса инструмента для удаления материала с поверхности заготовки, узел крышки (32, 34, 38, 42) содержит: комбинированный зажим (32, 34, 36, 38, 42) и совмещение вала с валом ena и положение зажима в зацеплении с концом вала.Для обеспечения строгания и шлифования с использованием одного барабана барабан (16) содержит по меньшей мере один монтажный канал (56) для размещения по меньшей мере одного строгального лезвия (96), а барабан (120) приспособлен для приема трубчатый шлифовальный элемент (114).

Тип: заявка

Подано: 7 ноября 2008 г.

Дата публикации: 9 декабря 2010 г.

Изобретатель: Нил Рефсон

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
