ЗАГОТОВКИ ОПИРАЮТСЯ НА ШАРИКИ
С роспуском или обрезкой кромок длинномерных заготовок с помощью стационарной дисковой пилы мне приходится сталкиваться практически ежедневно. Поэтому я уже давно оснастил свою пилу роликовой поддерживающей опорой, расположенной вдоль задней кромки рабочего стола, которая позволяет мне работать одному с довольно большими по размеру деталями.
Стол-расширитель складывается за несколько секунд и практически не занимает место в мастерской.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Однако при раскрое больших листов фанеры и других аналогичных материалов, особенно при распиливании их в поперечном направлении одной дополнительной задней опоры явно недостаточно.
Хотелось бы иметь ещё и боковую опору для тяжёлых панелей, чтобы не держать их во время раскроя на весу. Причём дополнительная боковая опора не должна занимать слишком много места, так как работать с листовыми материалами мне приходится не каждый день. Поэтому решение было вполне очевидным — слева от рабочего стола пилы я соорудил откидной стол-расширитель с двумя рядами шариковых опор, поддерживающих обрабатываемые детали.
Шариковые, а не роликовые опоры для боковой поддержки я выбрал потому, что с ними значительно легче правильно сориентировать заготовку в самом начале перед подачей на пильный диск.
Кроме того, на этих опорах заготовку меньше уводит в сторону при пилении. Ножки и верхняя рама откидного столика соединяются между собой и крепятся к столу пилы на больших карточных петлях. Чтобы верхняя рама и ножки были легкими и прочными, они собраны из гладко выстроганных досок сечением 25×50 мм на шурупах с клеем. Верхняя прямоугольная рама в углах дополнительно усилена металлическими косынками, установленными также на шурупах.
В рабочем положении откидного столика вершины шариковых опор должны располагаться в одной плоскости с крышкой рабочего стола пилы. Поэтому все размеры столика, высота установки рамы и длина ножек зависят от расстояния между полом и крышкой рабочего стола пилы. Для точной регулировки уровня боковой опоры я установил на обеих ножках регулирующиеся по высоте подпятники.
С таким столом-расширителем резать большие панели просто и безопасно.
Кроме того, иногда мне приходится пользоваться самодельной кареткой для поперечного раскроя, которая позволяет нарезать несколько одинаковых по размеру деталей без кропотливой разметки заготовки.
Специально для этого случая обе линейки с шариковыми опорами на моём столике можно поднять точно на толщину основания каретки и зафиксировать на этом уровне (конструкция этого узла показана внизу на рисунке). Если эта проблема для вас неактуальна, линейки с шариковыми опорами можно жёстко закрепить на раме столика.
Конструкция дополнительного бокового столика получилась очень удачной и удобной в работе, а в сложенном виде занимает минимум места и не мешает работать в мастерской.
Читайте также: aaaa

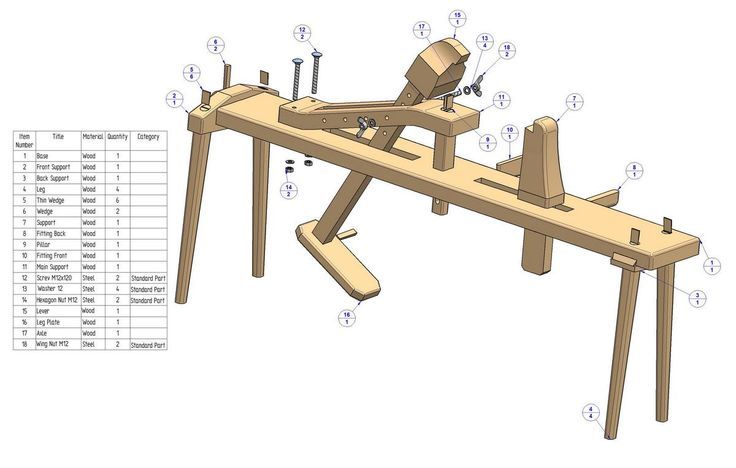

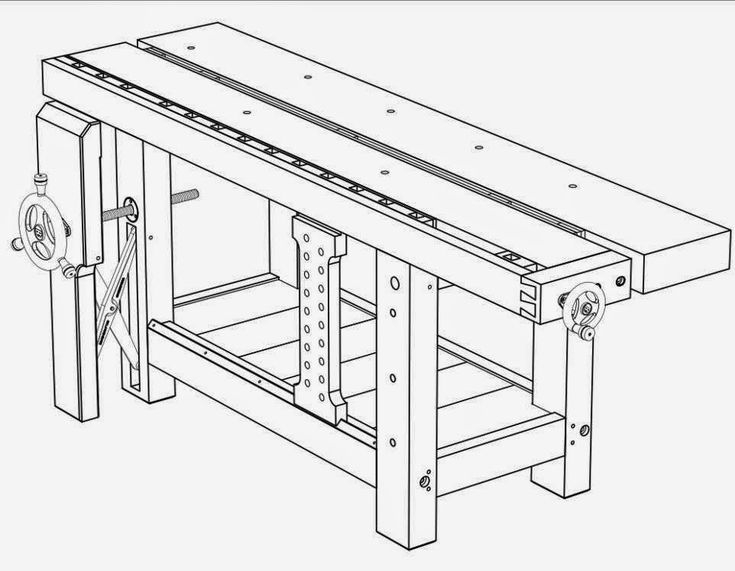

РАСШИРИТЕЛЬНЫЙ СТОЛЯРНЫЙ СТОЛ СВОИМИ РУКАМИ – ЧЕРТЕЖ
Ссылка по теме: Столярный верстак своими руками – фото и чертежи
САМОДЕЛЬНЫЕ СТОЛЫ И ВЕРСТАКИ СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ
«Наш ответ Чемберлену» – складной стол-верстак l Интерактивный проект со зрителями
Watch this video on YouTube
Верстак складной в мастерскую …
Watch this video on YouTube
Верстак . Складной верстак . Своими руками . DIY. Сделай сам
Watch this video on YouTube
© Автор: Б. ГЕЙБОР, США
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Складной верстак для гаража и дачи своими руками
Содержание статьи
- Складной верстак для гаража своими руками
- Переносной верстак для дачи своими руками
- Универсальный верстак своими руками
- Мини-верстак своими руками – видео
Отныне у вас не будет отговорок типа «я не умею делать верстак своими руками, поэтому делать его не буду». После прочтения этой статьи, а также совмещения полученной информации с информацией из первой части сделать верстак для вас станет плевым делом.
Складной верстак для гаража своими руками
1. Если пол гаража кривой – выровняйте его. Весь не обязательно, достаточно ту часть, где будет располагаться гаражный откидной верстак. Да, именно такой у нас и получится.
2. Делаете столешницу, склеив доски. Можно и не тратить на это время. Оторвите столешницу от ненужного стола или используйте уже неиспользуемую дверь.
Главное, чтобы выбранный вами предмет был не слишком тяжелым, а то замучаетесь складывать и раскладывать верстак.
3. Вырезаете ножки. Для этого подойдут любые доски или бруски. Главное, чтобы они были крепкими. Как вы поняли, их будет четыре штуки.
Важное замечание: расстояние между боковыми ножками должно быть меньше половины длины столешницы. А то их не получится сложить. Когда увидите готовый вариант, поймете, о чем мы.
4. Находите или покупаете дверные петли в количестве пяти штук, а также перфорированные крепежи. Последними вы скрепите ножки, как показано на фото ниже:
Дополнительно поперечины с ножками можно скрепить саморезами. Их надо закрутить под углом с внутренней стороны.
5. Прислоните спаренные ножки к стене гаража (При этом расстояние между ними должно равняться длине столешницы) и прикрутите дверные петли.
6. Ориентируясь на фото выше, крепите к стене небольшую доску – ровно по высоте ножек.
При этом толщина доски должна быть равна толщине ножки.
7. Ориентируясь на рисунок выше, крепите с помощью дверной петли столешницу к прикрепленной к стене доске.
В итоге в разложенном состоянии верстак для гаража будет выглядеть так:
А в сложенном – вот так:
Переносной верстак для дачи своими руками
При необходимости вы сможете его перевезти в квартиру. Места он много занимать не будет, так как может складываться. Он состоит из двух частей: съемная столешница и складное основание.
Изготовление верстачной столешницы
1. Делаете платформу из доски с габаритами 1700x190x35 мм.
2. Вырезаете ползун из древесины, чтобы он имел размеры 350х90 мм.
3. Вырезаете накладные планки из бука, с помощью которых соединяются ползун с платформой.
4. В платформе делаете 8 сквозных отверстий на расстоянии 173 мм друг от друга, а в ползуне – 3 на расстоянии 85 мм. Размеры всех отверстий одинаковые 3х3 см.
Сквозные отверстия позволяют обрабатывать детали разной длины.
5. Вырезаете из брусков квадратного сечения переставные упоры. Затем прикрепляете к каждому L-образный стальной профиль. Его толщина должна быть 1 мм.
6. Вырезаете планки и прикрепляете их саморезами к нижней части столешницы, предварительно сделав на них вырез, чтобы столешница во время работы не двигалась.
7. Устанавливаете на платформе поперечные тиски, а на ползуне – продольные.

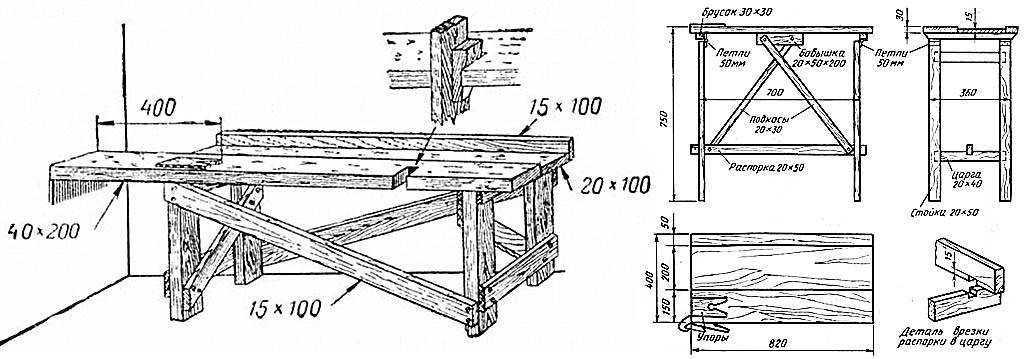

Вот в помощь вам чертеж по изготовлению столешницы складного верстака:

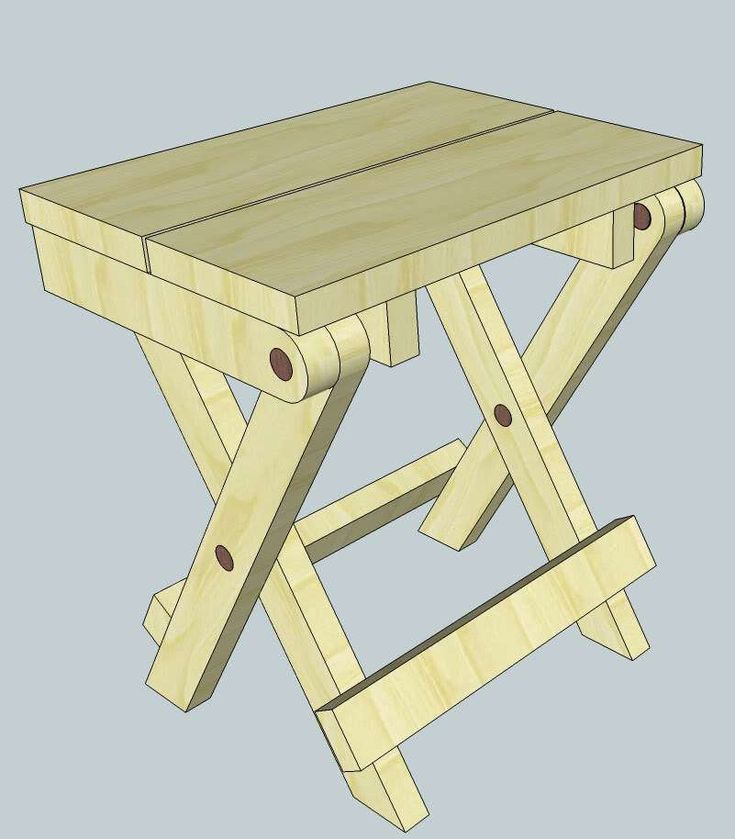

Изготовление складного основания
Вам необходимо вырезать доску соответствующих размеров, две рамы и разъемные подкосы.
Собирать основание необходимо так:
- Кладете на пол планку и брусок-поперечину. Они должны быть параллельны.
- Крепите к ним саморезами доску основания.
- На верхнюю часть основания крепите три планки (они будут разделителями), а их концы соединяете еще одной планкой равной с ними по сечению.
- Снизу к планке и бруску-поперечине прибиваете фанеру толщиной 3 мм. При этом она должна быть установлена заподлицо с доской.
- К средней и правой разделителям крепите бобышки, чтобы верстачная столешница не двигалась во время работы.
- Монтируете стойки на дверные петли. Стойки должны быть трапециевидными.

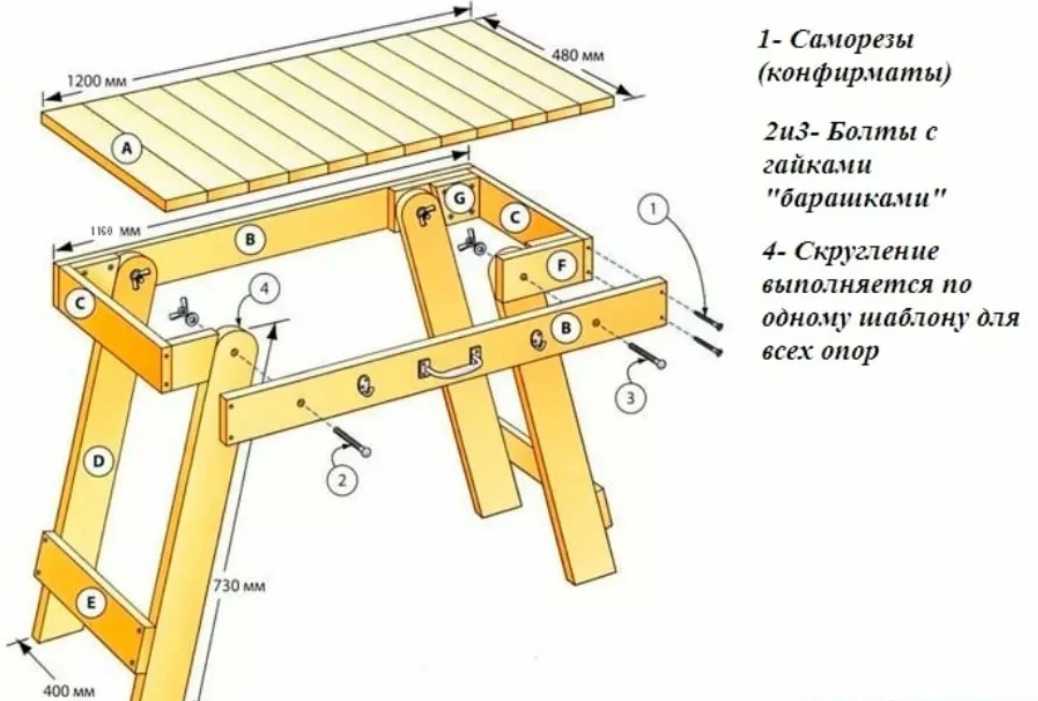

При этом она должна быть установлена заподлицо с доской.В помощь вам чертеж складного основания.
Универсальный верстак своими руками
1. Делаете основание из двух сварных рам и горизонтальных труб-стяжек сечением 20 мм. Крепить рамы и трубы необходимо болтами.
Можно сделать цельный каркас, используя уголки, размеры которых 32х32х3 мм.
2. Обшиваете стойки многослойной фанерой.
3. Ставите дверцы.
4. Делаете инструментальный ящик из досок, сечение которых 2х10 см, а в качестве крышки используете текстолитовую плиту толщиной 8 мм.
5. К ящику прикрепляете уголки, которые нужны, чтобы на них устанавливать верстачную доску.
6. На самой верстачной доске необходимо закрепить тиски, зажимную гребенку и выдвижной упор.
Если вам потребуется обрабатывать длинные детали, то дополнительно можно установить кронштейн.

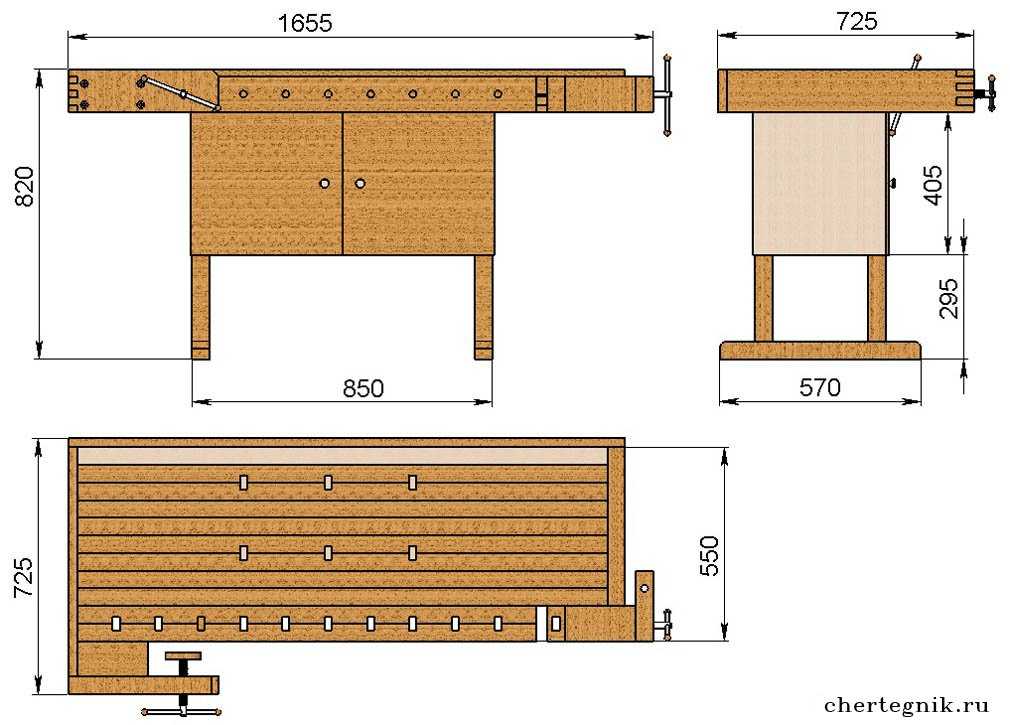

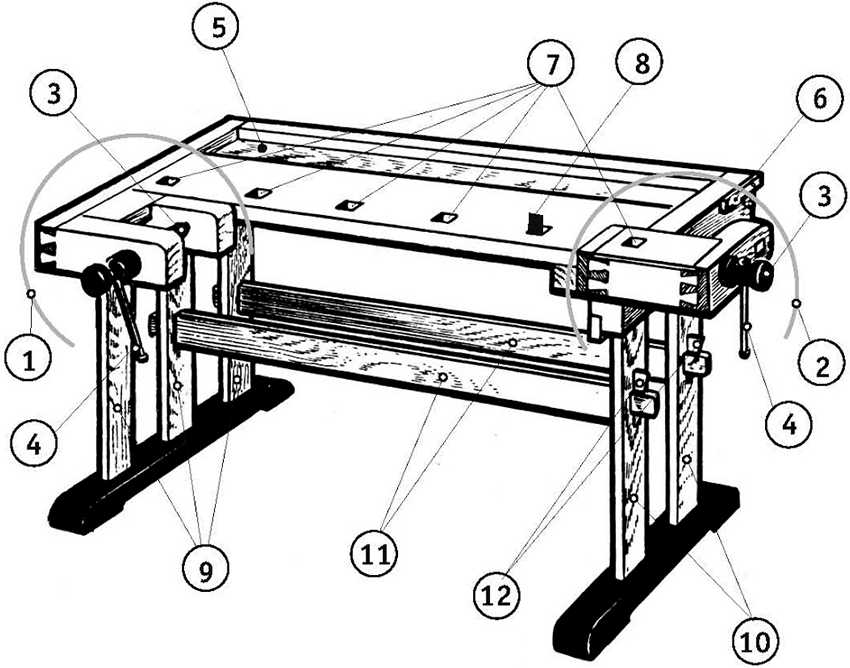

Вот чертеж вам в помощь.
Эту идею предложил А. Литовченко из города Красноярск.
Мини-верстак своими руками – видео
На этом все.
Верстак «Сделай сам» — Shanty 2 Chic
33,3 тыс. акции
- Твиттер
Мы получаем так много электронных писем и сообщений, в которых нас спрашивают, как начать семинар! Одним из первых предметов, которые мы предлагаем, является верстак! Этот верстак своими руками идеально подходит для начинающих. Вам нужны только 3 основных инструмента, с которых мы предлагаем начать мастер-класс, чтобы построить это. Его легко построить, он отлично подходит для хранения, дает вам огромное рабочее пространство и доступен по цене!
Посмотрите, как легко построить этого зверя! Просто нажмите кнопку «Воспроизвести» в поле ниже, чтобы посмотреть!
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПЕРЕЙТИ К БЕСПЛАТНЫМ СХЕМАМ ДЛЯ ПЕЧАТИ
Если этот верстак кажется вам знакомым, вы, вероятно, видели его в наших магазинах! У Уитни есть эта полноразмерная версия, а Эшли построила более узкую версию для своего магазина! Вы можете увидеть узкую версию ЗДЕСЬ! Мы построили этот верстак для гаража наших друзей! Недавно они отремонтировали дом на ранчо 70-х годов, и мы умоляли их позволить нам построить функциональный верстак.
Мы строим им тонны мебели для их нового ремонта, и нам нужна была хорошая рабочая поверхность, так что беспроигрышный вариант!
Вы можете найти БЕСПЛАТНЫЕ планы для печати в конце этого поста!
Инструменты
Дрель
Торцовочная пила
Kreg Jig – Вы можете найти нашу любимую модель ЗДЕСЬ!
Верстак «Сделай сам» Принадлежности:
4 ролика — вы можете найти их ЗДЕСЬ!
Клей. Вы можете найти нашего любимого клеевого робота ЗДЕСЬ!
2 1/2″ шурупа с потайными отверстиями
2 1/2″ шурупа для дерева
Шаг 1 – Изготовление рамы
Сверление карманных отверстий
После того, как мы сделали все наши вырезы, мы использовали наш Kreg Jig, чтобы просверлить карманные отверстия 1 1/2″ в коротких частях рамы. Вы можете найти нашу любимую модель Kreg Jig ЗДЕСЬ!
Крепление рамы
Первым этапом сборки является сборка верхней и нижней рам. Верхняя рама больше нижней, но они обе собираются одинаково.
Мы прикрепили короткие части рамы к длинным частям рамы с помощью шурупов с потайными отверстиями 2 1/2 дюйма и столярного клея.
Вот одна из рам в сборе.
Шаг 2 – Ножки
Сборка ножек
Мы просверлили 1 1/2″ карманные отверстия на одной стороне коротких ножек и прикрепили их к длинным ножкам с помощью 2 1/2″ шурупов и столярного клея. .
Прикрепление ножек
Затем мы прикрепили ножки к раме с помощью 2 1/2″ шурупов и столярного клея.
Шаг 3. Подставки для ног
Мы перевернули скамью вверх дном и обрезали подставки под ноги. Затем мы прикрепили их к нижней части верстака с помощью 2 1/2 ″ шурупов и столярного клея.
Шаг 4. Ролики
После того, как подставки для ног были прикреплены, мы прикрепили ролики с помощью 2 1/2″ шурупов и шайб.
Шаг 5. Нижняя полка
Переверните верстак и установите нижнюю полку на место. Мы использовали наш 18-вольтовый гвоздезабивной пистолет Ryobi с 1 1/4-дюймовыми гвоздями и столярным клеем, чтобы прикрепить полку к нижней раме.
Вы можете использовать 1 1/4 ″ шурупы, если у вас нет гвоздезабивателя.
Шаг 6 – Прикрепите верхнюю часть
Мы прикрепили верхнюю часть фанеры так же, как и полку!
На этом этапе вы можете оставить все как есть или добавить отделку! В любом случае он готов к строительству!!
Большое спасибо, что заглянули!
Счастливого строительства!
4.88 от 8 голосов
Верстак «Сделай сам»
Этот верстак «Сделай сам» идеален для начинающих. Вам нужно всего лишь 3 основных инструмента, чтобы построить его. Обязательно нажмите на ссылку ниже, чтобы загрузить и распечатать полный набор планов, включая список расходных материалов!
https://www.shanty-2-chic.com/wp-content/uploads/2018/03/Large-Workbench-Plans.pdf
Ключевое слово: сделай сам, бесплатные планы, как сделать, верстак
- 2 2x6x8 сосна или брус
- 7 2x4x8 сосна или брус
- В пост
- 2 ″ гвозди Брэд
- 2 1/2 ″ Деревянные винты
- 2 1/2 ″ Винты карманных отверстий
Список вырезания 1
Просверлите отверстия 1 1/2″ в ножках 2×4 и прикрепите их к деталям 2×6 с помощью шурупов 2 1/2″ и столярного клея. Сделайте это для всех 4 ног.
Прикрепите ножки к внешним углам нижней полки с помощью 2 1/2″ шурупов и столярного клея изнутри рамы к ножкам. Нижняя часть ножек должна быть на одном уровне с нижней частью рамы.
Переверните скамью и наденьте верхнюю раму на ножки. Прикрепите их 2 1/2 ″ шурупами и столярным клеем через ножки к раме. Верхняя часть ножек должна быть на одном уровне с верхней частью рамы.
Прикрепите ножки к нижней части рамы с помощью 2 1/2″ шурупов и столярного клея.
Прикрепите колесики к центру каждой ножки.
Прикрепите нижнюю и верхнюю полки с помощью столярного клея и двухдюймовых гвоздей.
Готово! На этом этапе вы можете добавить отделку или оставить ее голой. Сделайте его своим и не забудьте поделиться своими сборками с нами в социальных сетях и использовать #shanty2chic, чтобы мы тоже могли поделиться ими! Счастливого строительства!
разрезы, просверлите карманные отверстия 1 1/2″ в коротких частях рамы.
Соберите верхнюю и нижнюю рамы, прикрепив короткие детали к длинным с помощью шурупов с потайными отверстиями 2 1/2 дюйма и столярного клея.
33,3 тыс. акции
- Твиттер
Как сделать верстак своими руками
В этом уроке я помогаю своему хорошему другу Джорджу построить простой верстак своими руками для своего нового дома. Он давно хотел заняться проектами «сделай сам», и ему нужен был верстак, чтобы начать работу над проектами, в его гараже. Мы сделали этот самодельный верстак простым, но очень функциональным и прочным верстаком, который можно поставить в его гараже. Это забавная сборка верстака своими руками и очень доступная в изготовлении. Обязательно ознакомьтесь с видеоуроком ниже и бесплатными загружаемыми планами деревообработки здесь.
Удачи вам!
Циркулярная ИЛИ торцовочная пила
Дрель
И/ИЛИ ударный шуруповерт
Орбитальная шлифовальная машина – Ryobi делает хороший инструмент.
Рулетка, поверочная линейка, карандаш
Защита глаз и ушей
Пиломатериалы для верстака «Сделай сам» — см. список древесины ниже Шайбы
Приблизительная общая стоимость: 175 долларов СШАЭтот простой верстак своими руками можно сделать примерно за 175 долларов США в стоимости материалов. Вы могли бы уменьшить стоимость на 35 долларов, используя только один лист фанеры и изменив размеры верхней части до 24 дюймов или меньше в ширину.
Древесина стоит- 2- 4x4S $ 10/Piece
- 7- 2x4S $ 2,50/Piece
- 2- Фанерные листы 35 $/Piece
0004Это стоимость древесины, отделки дерева и других основных материалов. *Примечание. Сюда не входят мелкие предметы, которые уже могут быть у вас в магазине, в том числе: клей, наждачная бумага и т. д.
Вырежьте все деревянные деталиМы начнем этот проект верстака своими руками, разметив и вырезав все детали этого простого верстака. Мы использовали для этого простую циркулярную пилу, вы также можете использовать торцовочную или настольную пилу. После того, как все ваши разрезы будут сделаны, мы быстро отшлифуем все доски, а затем начнем их сборку. Список вырезов см. в бесплатных загружаемых планах.

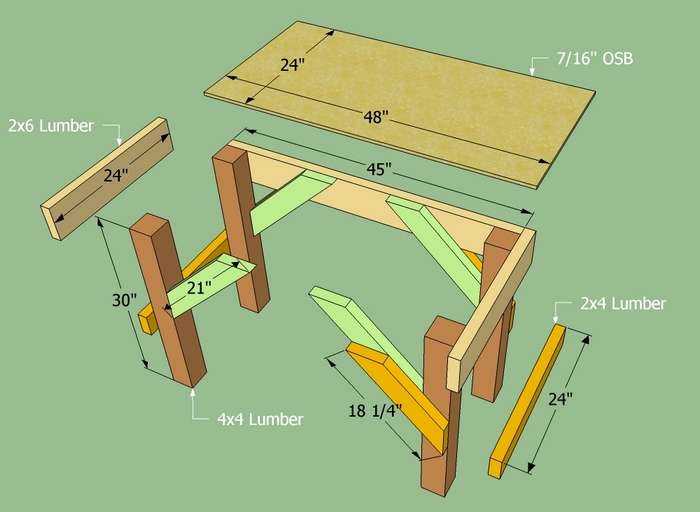

Начать сборку, сначала сделать верх Теперь приступим к сборке нашего простого верстака.
После того, как вы вырезаете все части в соответствии со списком вырезов на чертежах, возьмите ножки, верхние продольные опоры и верхние опоры для носилок. Отцентрируйте одну из верхних опор носилок, а затем разместите остальные на расстоянии около 18 дюймов друг от друга. Соединим все это вместе с помощью 2 ½-дюймовых шурупов. Предварительно просверлите все отверстия перед добавлением шурупов и соберите все вместе.
Со сборочной конструкцией, очень похожей на верхнюю часть, давайте прикрепим нижнюю опору. Обратите внимание, что обратная сторона продольной доски днища (нижняя продольная доска, обращенная к пользователю) крепится внутри ножек. Это дает больше места для пользователя верстака. Скрутите все вместе, как и раньше, только с небольшим изменением конструкции. Обратитесь к видео для более наглядного понимания этого. Прикрепите ролики в этой точке, добавив шайбу поверх винтов, чтобы обеспечить надежную фиксацию.
Отрежьте фанеру и прикрепите Теперь нам просто нужно отрезать верхнюю и нижнюю части фанеры по размеру.
