Верстак столярный своими руками 800 фото, чертежи, пошаговые инструкции

стол верстак столярный своими руками

Всем нам периодически приходится заниматься столярными работами, часто используя в качестве подставки стулья, табуретки или что под руку подвернется. Наверно, многим приходила мысль, как бы сделать стол верстак своими руками, но задумать и сделать, конечно, разные вещи. На самом деле это легче, чем вы думаете.



По сути, что такое верстак? Стол, отличающийся от обычного повышенной прочностью, а если прикрепить к столешнице тиски и рядом поставить ящик с инструментами, то это сто процентов верстак. Главное требование – это прочность, все остальное: стеллажи, полки, тиски, зажимы – исключительно для удобства. Понятно, что профессиональный верстак, купленный в магазине, шикарная вещь, но если вы начинающий мастер, в таких затратах нет необходимости, сделайте верстак своими руками

, а как это сделать, смотрите в этой статье.

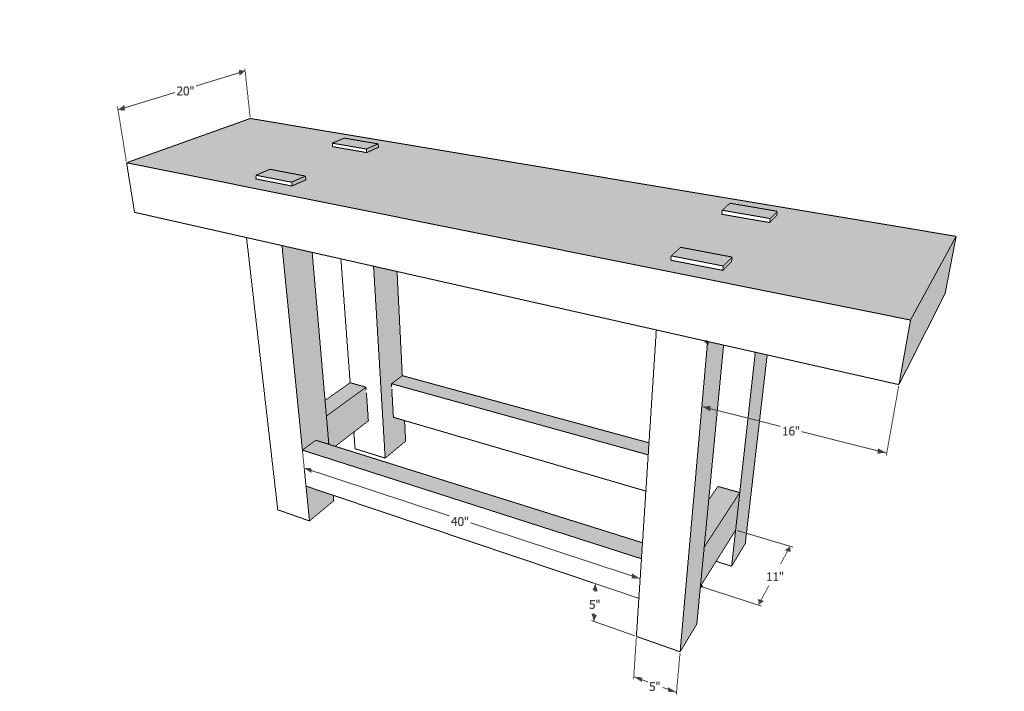

Столярный верстак своими руками

Прочная и простая конструкция с четкими линиями и приятными пропорциями. Чтобы сделать столярный верстак своими руками специальных знаний не нужно, а вот хороший инструмент понадобится. Столешница имеет четыре ряда отверстий для установки упорных элементов. В сочетании с другими аксессуарами (стендовые упоры, кулачковый рычаг остановки, горизонтальные тиски и прижимы, которые обеспечивают вертикальное давление) на нем можно обрабатывать заготовки практически любой формы.  На пошаговых фото показаны основные этапы сборки, более подробную инструкцию можно посмотреть на сайте первоисточника, ссылка указана под галереей.

Источник фото  www.popularmechanics.com/home/interior-projects/how-to/g2051/how-to-build-a-workbench

Заключительный этап сборки, это установить столярные тиски для верстака своими руками

, в данном случае из металла. Вначале нужно измерить ширину крепления, тиски иногда нуждается в ремонте или регулировке, поэтому оставьте небольшой запас 10 – 15 мм с каждой стороны. Затем дрелью и стаместкой сделайте паз. Чтобы при работе не повредить верстак, выпилите прокладки из фанеры, дальше весь процесс показан на пошаговых фото.

Источник фото paulsellers.com/2012/06/making-the-workbench-15/

Деревянный верстак своими руками

Хороший вариант, если вам нужен надежный деревянный верстак для работы. Столярный стол по сути, это система, то есть комплекс механизмов, идеально подогнанных под себя. Верстак должен быть достаточно тяжелым, чтобы не двигался, пока вы работаете, и достаточно жестким, чтобы выдержать большую нагрузку. На пошаговых фото показано, как из доступных пиломатериалов и при помощи обычных столярных инструментов построить классический деревянный верстак.

Источник фото www.instructables.com/id/Building-a-real-woodworkers-workbench/?ALLSTEPS

Кассетный стол верстак своими руками

Прочный и удобный кассетный стол верстак, для тех, кто не собирается выкладывать свои денежки за столярный стол, который можно сделать самостоятельно. Чтобы построить верстак, который лучше всего подходит для вас, определите правильные пропорции. Ячеистое основание делает столешницу очень прочной, также необходимо правильно рассчитать размеры, чтобы удобно было размещать вспомогательное оборудование. Кстати, не забудьте заранее рассчитать, где оно будет крепиться. Этот верстак обойдется вам относительно недорого, а порядок сборки показан на красивых картинках.

Источник фото www.wikihow.com/Build-a-Torsion-Box-Workbench-Top

Стандартный столярный верстак: порядок сборки

Мысли о том, чтобы сделать свой столярный верстак своими руками

возникает после первой изготовленной самостоятельно деревянной полки или табурета. Идея практичная и вполне реализуемая. Самодельный верстак сэкономит кучу времени и значительно расширит ваши возможности в столярном деле.



Главное, найти место, конечно, идеально иметь свою мастерскую, например, в гараже, в крайнем случае, можно оборудовать рабочее место и дома, например, сделать откидной вариант верстака. Конечно, в этом случае возможности для работы будут ограничены, не очень удобно, когда к столу можно подойти только с одной стороны.

Итак, делаем стандартный столярный верстак своими руками.
Размеры каждый выбирает себе самостоятельно, типовые, это ширина 700 – 1200 мм, длина 1500 – 2000 мм. Высоту, естественно, необходимо подогнать под свой рост, можно сделать и с регулировкой, но это может отразиться на прочности изделия.

  • Собираем ножки.
  • С помощью клея и шурупов собираем опорные брусья, склеивая их в противоток волокон древесины.
  • Соединяем горизонтальные и вертикальные элементы шип в паз.
  • Чтобы можно было «подтянуть» конструкцию, шлицевые стыки замыкаем клином.
  • Монтируем в пазы вертикальные и горизонтальные перемычки (достаточно просто посадить на клей).
  • Делаем нижнюю полку из брусьев для столярного инструмента.
  • Изготавливаем столешницу, которую можно усилить саморезами.
  • Укладываем столешницу на горизонтальные поперечины.
  • По центру столешницы делаем технологический паз.
  • Станину необходимо усилить силовыми поперечинами, так конструкция будет более жесткой.
  • Покрываем поверхность столярным лаком.
  • В завершении устанавливаем столярные тиски, место для них необходимо подготовить заранее.

И еще, если позволяет место, стол устанавливайте таким образом, чтобы его можно было обойти со всех сторон, если поставить у стенки, возможности мастера для работы сильно ограничиваются.

Источник фото: obinstrumente.ru/ruchnoj-instrument/stolyarnyj-verstak-svoimi-rukami.html

Самодельный верстак столярный

Для такой конструкции необходимо подходящее помещение. Этот самодельный верстак столярный из белого дуба автор изготовил за 10 дней. Столешница сделана из склеенных досок, что обеспечивает дополнительную прочность. На пошаговых фотографиях видно, что передний блок расположен в 2-х широких пазах и тоже посажен на клей. В общем, клея вам понадобится литров пять и струбцины, чем больше, тем лучше. Конструкция получается довольно тяжелой, поэтому на заключительном этапе, когда стол нужно будет переворачивать, без помощника не обойтись.

Источник фото zachmannfamily.com/workbench

Простой стол верстак своими руками

Возможно, вы профессионально не занимаетесь столярным делом, но даже для изготовления обычных домашних поделок можно соорудить такой простой стол верстак своими руками, пригодится в любом случае. Конструкция, как видите, очень простая, но вполне надежная для небольших столярных работ.



Источник фото www.wilkerdos.com/2014/01/diy-workbench/#prettyPhoto

Верстак универсальный своими руками

Большинству из нас рабочее место необходимо только для того, чтобы иногда отремонтировать стул или сколотить полку на кухню. Поэтому часто в качестве верстака служит табуретка или кухонный стол, а инструменты, которыми редко пользуемся, порой хранятся в самых неожиданных местах.

Короче, вам необходимо надлежащее место для работы и хранения инструментов, то есть универсальный верстак, и здесь вы можете узнать, как его изготовить своими руками

. Ваше рабочее место должно иметь ключевые качества, такие как прочность, жесткость рабочей поверхности, мощности для проводных инструментов или зарядных устройств, полки для хранения инструментов и аксессуаров, а также колесики для мобильности. Для надежности все упорные соединения укрепляются металлическими кронштейнами, а также в раму под столешницей добавляется третья горизонтальная перекладина по центру. Коробка столешницы снизу закрывается листом фанеры. Может показаться странным, но такой дизайн также способствует улучшению жесткости рабочей поверхности. Обратите внимание, что колесики крепятся между ножками стола, чтобы сбалансировать нагрузку. Коробку удлинителя прикручиваете под козырьком столешницы. Универсальный верстак готов.

Источник фото www.artofmanliness. com/2012/04/04/how-to-make-a-work-bench/

Еще вариант верстака, схема

только здесь соединения «ласточкин хвост»

Источник фото 2x4woodworking.com/workbench-stol-stolarski-z-bukowych-schodow/

Столярный стол своими руками

Экономный вариант – столярный стол своими руками. Для изготовления необходимы доски для каркаса, практической из любой древесины, бруски для ножек и перекладин и два листа фанеры. Порядок сборки такой же, как обычного стола, только для жесткости необходимо добавить дополнительные доски и усилить столешницу. На рабочую поверхность неплохо положить лист оргалита, удобно в том плане, что по необходимости его можно менять. Под столом можно пристроить мобильный ящик для инструментов.

Источник фото mainavi.ru/dom/verstak-svoimi-rukami/

Вот еще похожий пример, длинный столярный стол из досок 2×4, это если вам нужно что-то стабильное и достаточно прочное. Хотя по стоимости он дешевле и крепче, чем вы можете купить.

В инструкции на сайте автора вы можете ознакомиться с поэтапным процессом о том, как реплицировать этот проект и даже прочитать несколько советов о том, как сэкономить много времени!

Процесс изготовления детально показан на пошаговых фото.

Источник фото www.instructables.com/id/2×4-Mega-Bench/

Как сделать дешевый столярный верстак

Экономить на рабочем столе, конечно не лучший выход, но ситуации бывают разные. Здесь автор поделился опытом, как изготовить столярный верстак своими руками из старых досок и брусков. Найти отходы пиломатериалов пожалуй не проблема, а делать стол из старой древесины или новой, принципиальной разницы нет, просто придется немного дольше повозится. Конечно, зависит от того, что найдете. Хороший вариант, это найти старые поддоны.

Источник фото www.instructables.com/id/Work-Bench-on-the-Cheap

Мобильный столярный верстак для гаража



 В чем преимущество самодельного верстака? Потому что по функциональности и размерам вы получите именно то, что необходимо вам.

При этом сэкономите деньги, на которые можно будет купить инструмент хорошего качества. Здесь представлен хороший вариант столярного верстака. Простая и надежная конструкция, с колесиками, что обеспечивает мобильность, на нем достаточно места, чтобы закрепить различное оборудование и как видите на фото, сделать его самостоятельно совсем не сложно. Мобильный рабочий стол хороший вариант, когда не хватает места и его можно установить в любом помещении, небольшой мастерской или гараже.



Источник фото www.shanty-2-chic.com/2014/06/diy-workbench-free-plans-2.html

Простой деревянный верстак своими руками

Собрать такую конструкцию может любой новичок. Не надо каких-то специальных инструментов, в основном понадобится пила, чтобы вырезать заготовки нужных размеров. Практически все соединения идут встык и сажаются на клей, кроме ножек. Для их крепления использовались длинные винты. Все полки и выдвижные ящики сделаны из фанеры. Также предусмотрен прикрепленный к столу стенд для инструментов, то есть если будете переставлять верстак в другое место, не нужно снимать стенд со стены.

Источник фото www.wilkerdos.com/2015/12/building-a-2×4-workbench/

Как сделать столярный верстак повышенной прочности





Если вы пользуетесь рабочим столом постоянно, в конечном итоге опоры становятся нестабильными или шаткими. Автор предлагает дизайн верстака с особой конструкцией опор, в надежности которого вы можете быть уверены на сто процентов. Никакого секрета нет и специальных инструментов тоже не надо. Вам понадобиться обычная дрель с наборов сверл, циркулярная усорезная пила, отвертка и хомуты различного типа. В общем вся фишка в L образной конструкции ножек и соответственно креплении рамы. На пошаговых фото можете видеть весь процесс сборки. Самое замечательное в дизайне этого стола, что его легко изменить, чтобы добавить инструменты, а также возможность добавлять боковые столы или накладные полки.

Источник фото www.instructables.com/id/Super-Stable-Work-Bench

Пристенный стол верстак своими руками



В целях экономии пространства, для гаража чаще всего делают пристенный верстак. Здесь представлен один из вариантов простого в изготовлении стола с большим стендом. Для изготовления столешницы и нижней полки автор использовал для листы МДФ. Что конечно редко практикуется для рабочей поверхности, если вы собираетесь крепить на нее дополнительное оборудование. МДФ в чистом виде почти то же, что и ДСП, то есть без финального покрытия не обойтись. Чаще всего используют шпон или ламинат, но автор в данном случае просто обклеил поверхность твердым картоном. Тоже вариант, можете попробовать.

Источник фото: www.instructables.com/id/Work-Bench

Мобильный верстак для торцовой пилы

Этот мобильный верстак для торцовой пилы позволяет вырезать заготовки любой длины, а также с легкостью передвигать его в случае необходимости. Главное, тщательно подогнать боковые расширения. Можно резать под углом 45° в любом направлении, не заботясь о поддержке заготовки большой длины, например, при резке карниза. Используйте 20мм винты, чтобы закрепить колесики к основаниям ног. Если головка винта слишком маленькая, добавить шайбу.

Порядок сборки хорошо показан на пошаговых фото, также в галерее есть схемы с размерами.

Источник фото www.home-dzine.co.za/diy-1/diy-mitre-bench.html

Верстак для торцовочной пилы своими руками

Торцовочные пилы достаточно широко применяются в столярном деле, так как с их помощью можно решать самые различные задачи. Главное преимущество, возможность распила под нужным углом, незаменимая вещь при изготовлении карнизов и плинтусов. Конечно, если покупать заводское изделие, удовольствие не дешевое.

Если решитесь сделать верстак для торцевой пилы своими руками, сэкономите кучу денег, ведь комплектующие для сборки стоят не так уж дорого. Плюс вы сами сможете отрегулировать нужные вам параметры, к тому же при необходимости самостоятельно отремонтировать.

Итак, нам понадобятся такие инструменты:

Стенд должен иметь непрерывные крылья расширения, так чтобы можно было поддерживать заготовки различной длины.

Платформа должна иметь чистую плоскую поверхность, с выступом для зажима материала. Верстак состоит из трех основных частей, главное, точно разрезать. Основание и верх могут быть любой длины и ширины, но опоры должны быть одинаковыми по высоте. Также важно, чтобы пила была установлена точно по центру между стойками опор.

Источник фото www.thisiscarpentry.com/2010/06/04/miter-saw-work-station-pt1/

Пристенный стол для торцовочной пилы



В этом случае стол для торцевой пилы крепится к стене. Такая конструкция более надежная, но как недостаток, немного ограничено пространство. Впрочем, для работы с торцовой пилой это не так важно. Стол сделан с выемкой на один уровень для установки самой пилы с упором на две центральные ножки, на них и будет приходится основной вес, боковые части сделаны с упором на основной столик и дополнительные стойки от стенки. Ниже представлены пошаговые фото.

Источник фото www.instructables. com/id/2×4-Work-Bench-for-Cheap

Верстак металлический столярный

В большинстве случаев столярный верстак изготавливают полностью из дерева, но при необходимости каркас можно сделать и металлический. Такая конструкция также имеет свои преимущества, естественно, что рабочая поверхность должна быть деревянной. В некоторых случаях, если у вас есть сварочные аппарат и уголки, такой вариант изготовить даже проще. На это изделие пошло 19 метров уголка 50х50х5, лист 27мм шлифованной фанеры и доски 40х100. Столешница зафиксирована саморезами через каждые 150 мм, так же и доски нижней полки – 6 саморезов на доску. Размер столешницы довольно большой 2м на 90 см., зато конструкция получилась надежная, можно смело устанавливать дополнительное оборудования и проводить столярные работы.

Источник фото littlehobby.livejournal.com/14432.html

Как сделать верстак на металлических ножках

Такой столярный верстак сделать не дорого, к тому же его легко переносить и он отлично удерживает заготовки во время распиловки, резки или строгания. Есть много проектов для этих тисков, доступных в Интернете, это просто одна из версий. Естественно вы можете изменить размеры в соответствии с вашими потребностями.

Расходные материалы:

  • Приблизительно 5 метров досок лиственных пород. Здесь использовалась береза, она красиво выглядит и достаточно сильная для тисков.
  • Два шестигранных болта от 20 до 25 см и две фланцевые гайки
  • Древесный клей, эпоксидная смола

Инструменты:

Настольная пила, сверлильный станок, шлифовальная машинка, струбцины.

Шаг 1: Передняя челюсть
Вырежьте две 32-дюймовые(80 см) части из одной доски. Склейте их, чтобы сделать переднюю челюсть тисков. Челюсть будет 32 «(80 см)на 5½» (14 см), толщиной 1½ дюйма(4 см).

Шаг 2: Задняя челюсть
Задняя челюсть L-образная. Короткая «губа» используется для зажима задней челюсти. Прикрепите кромку, как показано на фото.

Шаг 3: Сделайте отверстия для шестигранных болтов
На тыльной стороне задней челюсти просверлите небольшие отверстия диаметром 25 мм, чтобы установить фланцевые гайки.

Шаг 4: Сделайте ручки
Можно использовать шестигранные болты и шайбы или сделать деревянные ручки для шестигранного болта, как показано на фото. Вот как сделать деревянный восьмигранник.

Источник фото: www.instructables.com/id/Easiest-way-to-make-octagons-for-wood-turning-NO-/

Сначала вставьте шестигранную головку в отверстие, убедитесь, что болт находится рровно с восьмигранной рукояткой, заполните отверстие эпоксидной смолой вокруг болта и дайте высохнуть. Ваши ручки сделаны!

Шаг 6: Работа с верстаком
Нанесите немного пчелиного воска на резьбу и в сквозные отверстия, чтобы облегчить поворот ручных винтов. Для работы с заготовкой просто прижмите заднюю челюсть к краю верстака, вставьте заготовку и затяните челюсти.

Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/

Верстак столярный своими руками

Обычно, когда делают верстак столярный своими руками, эстетические вопросы дизайна отходят на второй план, главное, чтобы было надежно и функционально. Но если есть возможность, почему бы не сделать конструкцию еще и красивой, например, как этот стильный столярный стол. Впрочем, все нужные характеристики присутствуют: крепкая конструкция с удобно расположенными ящиками для хранения инструментов. По утверждению автора, работа по изготовлению верстака займет два дня.

Изготовление каркаса и столешницы

Изготовление ящиков для инструмента
Если у вас есть подходящие по размеру старые ящики от комода или письменного стола, то можно использовать и их. Просто надо провести небольшую модернизацию: выточить новые пазы, заменить днище и направляющие рейки.

Изготовление отсека для переносного ящика

Изготовление модуля для выдвижных ящиков

Изготовление выдвижного ящика из фанеры

Источник фото buildip.ru/stolyarnyj-verstak-svoimi-rukami-chertezhi-foto.html

Столярный верстак с ящиками для инструмента

Еще один стол верстак с отличным дизайном. Такой не стыдно и дома поставить. По утверждению автора, его основная функция хранение инструментов, ящики выдвигаются на обе стороны, что обеспечивает легкий доступ к содержимому. Хотя, конечно же, это настоящий рабочий верстак с крепкой столешницей и надежным каркасом. Для секции хранения использовалась березовая фанера, чтобы создать плотную коробку.

Источник фото www.woodmagazine.com/community/great-woodworkers/multi-use-workbench

Стол для шлифовального станка с ящиками



Идея заключается в том, чтобы создать специальную поверхность для шлифования деревянных деталей и функционально использовать нижнее пространство. Чтобы избежать деформации рабочей поверхности во время работы, столешница покрыта толстой резиной для напольных покрытий. Ящики сделаны из толстой фанеры, для изготовления днища использовалась плита ОСБ, пока еще новый вид древесных композиций, достаточно легкая и относительно легкая, это если сравнивать с популярным ДСП или МДФ. Также ОСБ использовалось для задней панели корпуса и нижней части пылесборнике. Как и днища выдвижных ящиков, ОСБ  хороший выбором для этих мест, материал сильный и достаточно легкий. Подробности сборки смотрите на пошаговых фото мастер класса.

Источник фото www.ibuildit.ca/sanding-table-1.html

Длинный верстак с выдвижными ящиками



Выдвижных ящиков для хранения много не бывает, наверно именно из этого принципа исходил автор представленного верстака. Стол изначально предназначался для циркулярной пилы, но здесь места похоже хватит для самого разнообразного оборудования. Высота верстака 1 метр, глубина 60 см. Стеллажи состоят из фанерных модульных секций, в которых размещаются ящики для хранения. На все секции пошло четыре полных листа 2-х сантиметровой фанеры. Порядок сборки смотрите на пошаговых фото, надеюсь, такой верстак решит все ваши проблемы с хранением инструмента и всего остального.

Источник фото mozgochiny.ru/idey-dlya-doma/prostyie-garazhnyie-yashhiki-verstak-svoimi-rukami/

Верстак столярный с подсветкой

Есть много способов организовать в гараже рабочее место по работе со столяркой, лучше всего конечно сделать столярный верстак своими руками. Это будет стоить не так уж много, а предложенный на фото вариант можно изготовить за один день. Верстак оборудован стендом для инструментов, верхней подсветкой и надежной столешницей для размещения дополнительного оборудования. Стол укреплен продольными балками с поперечинами, для стенда изготавливается отдельная рама. По моему, очень хороший вариант для гаража.

Источник фото removeandreplace.com/2013/07/17/how-to-build-a-workbench-for-your-garage-to-get-organized

Столярный верстак с ящиками и большим стендом для инструментов



Оборудование своего рабочего места, дело индивидуальное и зависит только от нашей фантазии и конечно, возможностей, не у всех есть гараж или помещение для мастерской. Этот столярный верстак, конечно, сделан с размахом, на двухметровом столе можно заниматься сразу несколькими делами, размеры позволяют. И ключевой момент, это огромный стенд для инструментов. Не буду детально описывать, из чего и как сделан этот столярный верстак, порядок работы хорошо показан в пошаговых фото, а подробности можете узнать на сайте автора, ссылка под галереей.

Источник фото www.curbly.com/18093-how-to-make-the-ultimate-garage-workbench

Верстак столярный школьный

Хотите сделать подарок начинающему столяру? Детский верстак для ребенка – хорошая идея. Вы можете сконструировать полностью функциональный стол, и пусть ваш ребенок помогает вам в его строительстве. Конечно, надо учитывать возраст, верстак столярный школьный можно сделать как копию настоящего, для младшего возраста это может быть игровой вариант. Ниже представлен мастер класс в пошаговых фотографиях и чертеж с размерами, если вам поравился этот детский верстак, вы легко можете сделать его своими руками.

Источник фото fixthisbuildthat.com/diy-kids-workbench-plans/

Детский верстак

Хотя этот верстак и сделан для детей, но если вам нравится, дизайн можно очень легко масштабировать, чтобы переделать для взрослого размера. Как сделать детский верстак, смотрите на пошаговых фото. Вы можете применять собственные методы, основываясь на навыках, материалах и инструментах, которые у вас есть.
Этот верстак сделан почти исключительно из обрезков и старой древесины.

Для сборки использовались в основном тяговые винты, дюбеля и карманные отверстия, с полукругом и смещенным плечом, что добавило прочность структуре.

Один из первых аспектов дизайна, который вам нужно решить, это выбрать тип тисков и затем определить, с какой стороны верстака их устанавливать.

По идее, конечно, лучше их установить слева. Так удобней пользоваться, потому что вы можете использовать левую руку, чтобы удерживать срез, пока пилите правой рукой.

Здесь использовалась одна особенность, что делает верстак универсальным. Когда фронт является копланарным, то сеть расположение в одной плоскости, вы можете использовать всю переднюю часть для поддержки и зажима деталей. Возможности безграничны.

Особенность тисков. Они обеспечивают фиксацию мелких деталей на верстаке для шлифования, строгания или резки. Обратите внимание, что обычная толщина заготовки составляет 20 или 18 мм. Следовательно, тиски должны выступать примерно на 12 мм. Это оставляет достаточное сцепление, но не будет мешать операциям, выполняемым на заготовке.

В общем все подробности сборки читайте на сайте.

Источник фото www.instructables.com/id/Feature-Packed-Workbench-for-Kids/

Детский верстак из поддонов

Если считаете, что вашему ребенку для развития нужен рабочий верстак, посмотрите на этот пример. Конструкция собрана из разобранных поддонов, так что затраты на изготовление детского верстака будут небольшие. Главное, хорошо подготовить доски. Пропустите их через строгальный станок. Перед этим вытащите все гвозди, чтобы не повредить лезвия. Проверьте, чтобы все доски были одинаковой толщины.

Что вам понадобится

  • Девять досок от поддонов
  • Маленькая стойка для ног
  • Части листа фанеры
  • Пила
  • Дрель
  • Строгальный станок
  • Фуганок
  • Шурупы
  • Полиуретан

База

Для начала вам просто нужно создать небольшую фанерную основу. Отрезал ножки высотой 48 см, положите метровый кусок фанеры. Высоту ножек вы конечно можете сделать такой, чтобы подходила для вашего ребенка.

Задняя часть

Задняя часть имеет тот же размер, что и основание. Распилите доски по 53 см и прикрутите к задней части ног. Затем прикрутите заднюю часть к опорам.

Полка

Сделайте из досок небольшую полку и прибейте гвоздями к задней части. Просверлите шесть маленьких отверстий, чтобы они соответствовали набору отверток.

Отделка

Используйте водяной атласный полиуретан. Нанесите один слой, когда высохнет, отшлифуйте, затем второй слой.

Источник фото www.instructables.com/id/Kids-Pallet-Workbench/

Детский складной верстак

Вот еще один пример, как сделать детский складной верстак своими руками для 10-ти летнего школьника.

Инструменты:

  • Пила для поперечной резки или настольная пила
  • Струбцины, много
  • Плоскостную плоскость и плоскость сглаживания (или толщину строгального станка)
  • Столярный молоток и долото
  • Ручная дрель и скоба (или сверло) 3 мм и 8 мм бит
  • 2 ключа

Материалы:

  1. Верстак: 20 досок 700 мм X 60 мм X 20 мм
  2. Ноги: 12 досок 700 мм X 60 мм X 20 мм
  3. Перекрестные части для ног: 1 доска 360 мм X 60 мм X 20 мм и 1 шт. 240 мм X 60 мм X 20 мм.
  4. Перекладины: 3 доски 760 мм X 60 мм X 20 мм
  5. Стабилизатор задней ноги: 3 доски 600 мм X 60 мм X 20 мм

Схема деталей верстака с размерами показана на чертеже справа. Правда, на этой картинке размеры плохо видно, полный размер можно посмотреть в галерее.

Также понадобится

  • шурупы 16 X 40 мм винтов
  • шурупы 12 X 30 мм винтов
  • петли 4 х 50 мм петли
  • 4 болта, 8 мм X 80 мм
  • 4 х 8 мм шайбы
  • 4 болта X 8 мм

Порядок сборки детского верстака детально показан на пошаговых фото. Подробную инструкцию найдете на сайте, ссылка находится под галереей.
Конечно, собрать верстак немного сложная задача, особенно с размерами, которые должны точно соблюдаться, но в целом вполне выполнимая. Верстак можно сложить и собрать очень быстро, хотя он довольно тяжелый. Хотя можно немного доработать, например, добавить угловые скобки и систему фиксации, чтобы держать сложенные ноги на месте. Возможно, понадобится добавить какую-то ручку или что-то типа этого.

Источник фото www.instructables.com/id/Kids-Foldaway-Workbench/

Как сделать верстак для детей

Дети с раннего возраста интересуются различными поделками с использованием инструментов. Вы можете способствовать их творчеству, создав рабочее место, которое подходит по размерам, и с теми же функциями, что и рабочий верстак.
Такие конструкции требуют прочной плоской поверхности, организованного хранения инструмента, надлежащего освещения и места для хранения материалов и оборудования. Представленный здесь верстак соответствует всем этим требованиям.

Изготовление детского верстака займет около недели, но зато этот проект может реализовать любой начинающий мастер. Все необходимые материалы и оборудование наверняка имеются в каждой домашней мастерской, ничего сложного или дорогостоящего. Верстак легко модифицировать, чтобы он соответствовал желаемой высоте. Рабочую поверхность также легко заменить, если она изношена, поэтому ее можно передать от старшего ребенка к младшему.

Приобщите детей к изготовлению этого верстака, чтобы они сразу знали, из чего он состоит и как им пользоваться. Когда они освоят азы столярного дела, то смогут решить любую задачу, от изготовления скворечника до создания более сложных изделий.

В отличие от большинства детских верстаков, это не игрушка. Это настоящий верстак, на котором можно делать практически все, что и на взрослом. Большая рабочая поверхность, достаточное пространство для хранения и встроенный свет делают верстак идеальным для целого ряда проектов.

Ниже показан чертеж, которым вы можете воспользоваться, чтобы сделать детский верстак своими руками. Если размеры вам подходят – отлично, если нет, их не сложно изменить. На чертеже размеры указаны в дюймах. Выше уже упоминалось, но еще раз, 1 дюйм – 2,54 см, просто умножьте все показатели на 2,54, и получите размеры в сантиметрах. 1фут – 30,48 см.

Список покупок

  • 4 доски 1 × 2 длиной 8 футов (244 см) тополь или сосна
  • 2 доски 1 × 4 длиной 8 футов (244 см)
  • Одна доска1 × 6 длиной 8 футов (244 см)
  • Одна 2 × 4 длиной 8 футов (244 см)
  • Лист фанеры или МДФ толщиной 1/2-in. х 2 х 4 фута (60 х 120 см)
  • MDF  3/4-in. х 2 х 4 фута (60 х 120 см)
  • Фанера 3/4-in. х 2 х 4 фута (60 х 120 см)
  • Плита или решетка
  • Гвозди
  • Шурупы для дерева и контргайки (12 шт.)
  • Клей для дерева
  • Т-образные петли (2 пары)
  • Пластиковые тарелки или аналогичные контейнеры (2 шт.)

Подробную инструкцию можно прочитать на сайте, здесь несколько основных моментов.

  1. Начните с обрезания досок, используйте настольную пилу, циркулярную пилу или лобзик.
    Верхняя часть рабочей поверхности имеют выемки, которые могут быть расположены между ногами, а открытые углы закруглены до 5 см.
  2. Большая часть рамы рабочего стола сделана из стандартных досок (1 × 2, 1 × 4, 1 × 6), поэтому все, что вам нужно сделать — отпилить детали по длине. Настольная пила — лучший инструмент для этой задачи, но если у вас ее нет, вы можете использовать циркулярную пилу.
  3. Передние и задние перекладины вставляются в вырезы на передней и задней ножках, которые можно выпилить лобзиком
  4. Отшлифуйте все стороны деталей рамы, это намного проще сделать до сборки, чем после.
  5. Соберите ноги и перекладины. Прикрепите полку. Затем прикрепите среднюю заднюю стойку к нижней задней направляющей и верхней полке назад.
  6. Покрасьте детали. Нанесите слой грунтовки на раму и панели. Слегка отшлифуйте детали наждачной бумагой на 220 г после того, как грунтовка высохнет. Затем нанесите два (или три) слоя краски.
  7. После того, как краска высохла, завершите сборку верстака.
  8. Прикрепите боковую и заднюю панели к раме клеем и гвоздями. Затем прикрепите нижнюю панель.
  9. Подсветка представляет собой 45-ти см люминесцентный светильник. Установите его на нижнюю часть полки и просверлите отверстие для штепсельной вилки, которое должно проходить через панель подвешивания.
  10. Последний шаг — прикрепите верхнюю часть.

Источник фото builtbykids.com/how-to-build-a-kids-workbench/

Детский верстак своими руками

Здесь показано, как сделать прочный и функциональный верстак для детей, но его можно легко переделать до полного размера.

Список деталей:

Рамы и полки. Доски 1×2 длиной:

  • 4 шт.16 1/4 «(41,28 см)
  • 4 шт. 46 1/2″(118,4 см)
  • 4 шт. 14 3/4 «(37,5 см)
  • 4 доски 1×4 длиной 41 «(104 см)
  • 2 листа фанеры 18 «x 48″(45 х 122 см)

Ноги. Доски 1×4 длиной:

  • 4 шт. 24 «(61 см)
  • 4 шт. 5″(12,7 см)
  • 4 шт. 16 » (73 см)
  • Рама 24″ x 48 » (60 х 114 см)
  • Доски 1×2 длиной:
  • 2 шт. 20″ (50 см)
  • 1 шт. 45 «(114 см)
  • Колесики 4 шт.

Используемые средства:

  • Торцовочная пила
  • Настольная или циркулярная пила
  • Дрель
  • Гвозди или шурупы
  • Зажимы
  • Гипсокартонные винты
  • 3/4 «Brads
  • 1 1/2» Brads
  • Тонировка для дерева Minwax Golden Oak Stain
  • Полиуретановая прозрачная пропитка Minwax
  • Пена-кисть для покраски
  • Кисть для полиуретана
  • Наждачная бумага

Инструкцию по сборке читайте на сайте

Источник фото www. instructables.com/id/Childs-Workbench/

Посмотрите еще несколько примеров детских верстаков

Оборудование для столярного верстака

Тяжело представить столярный верстак без оборудования и приспособлений, которые необходимы для фиксации заготовок. Например, тиски, без них сложно изготовить какое либо изделие. Обычно для них высверливают специальные отверстия и крепят к столешнице. Так же для этих целей используются струбцины и верстачные зажимы. На рабочей поверхности должны быть предусмотрены специальные упоры, это обычные деревянные колышки, расположенные на расстоянии, равном половине хода тисков. С их помощью можно закрепить заготовку любого размера. Также в комплекте к столярному верстаку необходимы ящики для инструментов, выдвижные или переносные, стенды или другого рода держатели, куда крепятся инструменты и приспособления.

Тиски для столярного верстака своими руками

Для выполнения различных технологичных операций с деревянными изделиями в большинстве случаев необходимо зафиксировать заготовку. Для этого необходимо приобрести или сделать тиски для столярного верстака своими руками. Многие для этих целей используют струбцины, но они не всегда могут заменить тиски, тем более, что не такая уж у них и сложная конструкция, чтобы отказаться от идеи изготовить их самостоятельно. Один из вариантов, как сделать столярные тиски, показан на этих пошаговых фото.

Источник фото www.ibuildit.ca/Workshop%20Projects/vise-1.html

Как сделать деревянный зажим для верстака

Зажимы не работают вечно. Самый распространенный износ происходит, когда поворотная головка становится свободной и падает с подвижной челюсти. Это не делает их бесполезными, но может раздражать, когда приходиться удерживать шарнир на месте. Вот способ, как используя части от старого зажима сделать полностью функциональные тиски из старых деревянных деталей, то есть практически без затрат. Что еще более важно, все это можно сделать только с помощью ручных инструментов с минимальным количеством материала, что означает, что этот тиски могут быть собраны кем угодно, независимо от размера мастерской.

Инструменты

  • Ручная пила или угловая шлифовальная машина
  • Циркулярная или ручная пила
  • Сверло с лопаточными битами
  • Долото и молоток

Расходные материалы;

  • Сломанный зажим C-образный
  • Доска 2 x 6 приблизительно 180 см
  • Доска 2 x 3 приблизительно 244 см
  • 7-ми см колонные винты
  • столярный клей
  • болты с шайбами и дополнительной гайкой
  • дюбель

Как сделать зажим, смотрите на пошаговых фото, инструкция есть на сайте. Хочется заметить, вы можете использовать колышки в качестве скобки или вставить кусок доски. Если хотите, можно сделать упор, установив дюбель. Вариантов много.



Источник фото www.instructables.com/id/Woodworkers-Bench-Vise-From-An-Old-Clamp/

Деревянный зажим для кромки

Это особое приспособление используется для зажима массивной древесины при наклеивании кромки на край панели фанеры. Это относительно простой деревянный зажим, его легко сделать своими руками используя небольшие кусочки древесины. В конструкции нет ничего сложного, принцип работы тот же, как и у крепления мясорубки к столу. Чтобы гайка не расшатывалась, ее сажают на клей. Две контргайки оставляют достаточно места, чтобы шайба свободно вращалась. Рама склеивается. Изготовление устройства не дорогое, дешевле, чем любая струбцина, так что можно изготовить сразу десяток. Автор даже придумал приспособление для хранения зажимов.

Источник фото www.ibuildit.ca/Workshop%20Projects/edge-clamp-1.html

Схемы и чертежи столярных тисков, струбцин, зажимов

100 фото столярных тисков, струбцин, зажимов

Стенд для инструмента своими руками

Многие предпочитают использовать специальные стенды, чтобы держать инструменты в пределах легкой досягаемости на стене. Есть много способов, как обустроить такую рабочую стенку. Автор этого фото предлагает сделать отдельные держатели для каждого вида инструмента. Конечно, это дело хлопотное, нужно изготовить десятки деталей различной формы, распланировать места размещения на стенде, квалифицировать инструмент по частоте использования, в общем, потратить кучу времени. Но зато как удобно будет пользоваться результатом. В пошаговых фото показаны примеры держателей для каждого вида инструмента.

Источник фото woodgears.ca/tool_holders/index.html

Как сделать встроенный в верстак ящик-комод для инcтрументов



Если у вас есть столярный верстак, значит где-то необходимо хранить инструменты. Варианта два: купить в магазине или сделать своими руками. Второй вариант предпочтительней тем, что вы можете сделать именно то, что соответствует вашим потребностям и подогнать под конструкцию верстака. Автор предлагает конструкция типа комода, состоящего из шести ящиков. Самые глубокие нижние и небольшой глубины для мелкого инструмента верхние. Порядок изготовления и примеры использования выдвижных ящиков смотрите в пошаговых фото.

Источник фото www.ibuildit.ca/Workshop%20Projects/chest-of-drawers-3.html

Ящик для инструментов своими руками

Инструменты есть у всех, или почти у всех и каждый их хранит своим способом. Ели они до сих пор хранятся у вас в ящике кухонного стола или на шкафу, предлагаю вариант, как сделать ящик для инструментов своими руками. Размеры: высота 450 мм, глубина 400 мм, ширина 700 мм – позволяют хранить в нем практически все ручные инструменты, которые мы используем для мелкого ремонта в домашнем хозяйстве. Верхний отсек имеет откидную крышку, в нижней части расположены три выдвижных ящика. Порядок сборки: вначале делаем стенки, потом скрепляем их, затем изготавливаем выдвижные ящики, и в завершении устанавливаем крышку на шарнирах. Весь процесс можно подробно изучить на пошаговых фото.

Источник фото: mainavi.ru/dom/yashchik-dlya-instrumentov-svoimi-rukami/

Универсальная полка для хранения инструментов

Полка уникальна тем, что каждая конкретная полочка сделана под конкретный инструмент, что помогает более надежному хранению. Меньше вероятность, что инструмент упадет, ну и снимать с полки конечно удобней. Кроме того, конструкция закреплена на «французский шип», очень простой способ крепления на стену шкафов, полок, картин, в общем всего, что мы вешаем на стену. Кто не в курсе, что это такое, слева на фото изображена схема французского шипа. То есть доска толщиной  8 – 10 см распиливается под углом 45° и крепится скосом вверх к стене. Вторая часть крепится к полке скосом вниз, и полка или шкафчик вешается, как на крючок. Чем массивней предмет, который вы хотите повесить, тем длиннее делаете шип. Все гениальное просто, главное точно закрепить шип, поэтому пользуйтесь уровнем. Дальше изготовить полочки и держатели для инструментов и закрепить их на шип, думаю, не проблема. У всех, конечно, разные инструменты, если у вас такие же, как на фотографиях, можете воспользоваться этим примером.Два последних фото в галерее похожий вариант полки для инструментов.

Источник фото www.wilkerdos.com/2014/02/diy-power-tool-storage-system/

Переносной ящик для инструментов своими руками

Посмотрите, как сделать простой переносной ящик для инструментов своими руками. Конструкция представляет собой деревянный лоток с треугольными сторонами и прочной ручкой. Процесс детально показан на пошаговых фото, все подробности по этапам сборки можно узнать на сайте автора, ссылку найдете под галереей.

Источник фото www.instructables.com/id/Scrap-Wood-Projects-3-Simple-Ideas/

Схемы и чертежи столярного верстака

Столярный верстак своими руками 200 фото




Верстак своими руками (часть 1) + чертежи, фото и видео



Содержание статьи

  1. Столярный верстак своими руками
  2. Слесарный верстак своими руками
  3. Металлический верстак своими руками

За окном — слякоть, кое-где даже снег и прочая осень, плавно переходящая в зиму, а Infosborka.ru все еще продолжает собирать полезную информацию, чтобы… Да просто так, на самом деле. Словом, встречайте первую часть советов про то, как делать верстак своими руками.

Столярный верстак своими руками

Определяемся с видом верстака и его размерами (так как мы делаем простой верстак, проблем с этим не будет)

Сначала измерьте свой рост. Если он в пределах 170-180 см, то высота верстака должна быть в диапазоне 70-90 см. Если вы меньше или выше, то высоту верстака подбираете таким образом, чтобы во время работы не сутулится.

Вот отличный способ это сделать: зажимаете ногой на полу один конец рулетки, становитесь ровно прямо, сгибаете руку в локте (ту, что свободная, а не занята рулеткой), обращаете ладонь этой руки к полу, второй рукой вытягиваете рулетку и смотрите, сколько вышло от пола до ладони. Полученный результат и станет высотой стола.

Далее вам надо измерить помещение, в котором вы собираетесь хранить (надеемся, еще и пользоваться) верстак. Эти размеры помогут вам выбрать длину и ширину верстака. Будет идеально, если уместится стол длиной 2 метра и шириной – 0.8-1 метр.

Специалисты рекомендуют внутри верстака установить ящики, где вы сможете хранить инструменты и материал для работы.

Определяем вид стола

Возьмите листок бумаги и запишите на нем все виды работ, которые собираетесь выполнять на верстаке. При этом обратите внимание на то, какой рукой вы пишите – она считается рабочей. Это тоже нужно учитывать, когда выдумываешь, какой вид должен быть у верстака.

Естественно, вы хотите, чтобы верстак был не только практичный, но и красивый (Вы ведь любите все красивое – иначе не женились бы на такой красавице). Но если эта красота не позволит закрепить на верстаке тиски и упоры, то ну ее к черту.

Выбираем материал для верстака и креплений

Для ножек и каркаса лучше использовать строганный брус. При этом для ножек нужно приобрести брус размерами 100х70 мм, а для перемычек – 100х50 мм.

Для столешницы подойдут любые ровные доски. Главное, чтобы их толщина была не менее 5 см. Также столешницу можно сделать из ненужной двери или ЛДСП.

Касательно креплений, тут стандартный вариант: саморезы, гвозди и гайки с болтами. Также не забудьте подобрать тиски для верстака.

Отличный вариант, если тисков будет два: первый вы будете крепить с правого боку для того, чтобы фиксировать длинные доски, второй – в передней части с левого края – он пригодится на случай, если надо крепить недлинные детали.

Изготовление верстака

Начинаем с основания. Оно делается следующим образом: соединяете ножки горизонтальными перемычками, а по длине соединяете царгой.

Оптимальное соединение, чтобы верстак получился крепким и стойким, — шип-паз. Предварительно пазы необходимо проклеить столярным клеем. И дополнительно все это дело надо скрепить саморезами – для надежности. При этом перемычки и царга должны располагаться от пола на расстоянии 40-50 см.

Отличный вариант, если вы сделаете основание таким, что одну его часть можно будет прикрепить к стене. От этого верстак станет еще прочнее и устойчивее.

Если вы решили делать под столом ящики, то их устанавливаете на царгу и перемычки.

Продолжаем со столешницей. Если вы использовали доски для изготовления столешницы, то они должны быть плотно соединены друг с другом. Иначе в образованные щели будет попадать мусор, пепел и бумажки с размерами, откуда достать их будет тяжело и травмоопасно (всегда есть риск в спешке стукнуться головой об столешницу).

При этом помните, что столешница должна быть несколько больше основания, чтобы за выступающие концы можно было крепить тиски и прочие инструменты или схватиться, если вы потеряете равновесие от радости при виде полученного на верстаке творения.

Доски для столешницы необходимо отшлифовать и обработать несколько раз олифой. Иначе не избежать вам заноз во время крепления досок и самой столешницы.

Доски крепите друг к другу таким образом:

  • ставите на некотором расстоянии друг от друга три бруска
  • поперек брусков укладываете доски как можно плотнее
  • крепите саморезами доски к брускам

Заканчиваем, но не финишируем сборкой. Необходимо прикрепить столешницу к раме. Для этого воспользуйтесь металлическими уголками и саморезами.

Финишная прямая – крепим к столешнице тиски. Для этого:

  • примеряете их к нужному месту (место – не должно быть самым краем, иначе он может обломиться под натиском тисков с тем, что в них закреплено)
  • отмечаете места, где будут отверстия
  • сверлите эти отверстия

Также под столешницу необходимо подложить фанеру и уже потом закрепить тиски, поэтому в фанере тоже делаете такие же отверстия.

  • крепите тиски для верстака болтами и гайками

И вот деревянный верстак для столяра готов. Ну все, хватит им любоваться. Давайте уже начинайте на нем что-нибудь делать.

Слесарный верстак своими руками

Подготовка

Определяем размеры. Тут те же рекомендации, что и в первом случае: измерьте рост, чтобы определить оптимальную высоту, и помещение, чтобы определить оптимальную ширину и длину верстака.

Нарисуйте чертеж стола и продумайте, где будут располагаться необходимые элементы.

Особое внимание уделите тискам. Если вы чертили чертеж правой рукой, значит, вы правша. Тогда тиски надо устанавливать в левой части стола. Если же левой, то вы – левша, и тиски необходимо располагать с правой части верстака.

Также подумайте над тем, где вам будет удобно разместить клинья — верных помощников в обработке заготовок.

Еще один момент: если вы будете часто пользоваться лобзиком, то плюс к выше перечисленному надо определить место для дощечки, на которой вы будете пилить. При этом имейте в виду, что она должна выходить за край столешницы на 20 см. Именно благодаря такому расположению вам будет удобно пилить фанеру.

Процесс изготовления

Начнем с каркаса. Например, можно сварить металлические уголки или профильные трубы (но не в кастрюле, а с помощью сварки).

Нет сварочного аппарата? Тогда берите брусья из дерева (для ножек можно использовать заготовки сечением 10х10 см), пилите и соединяйте. Можете воспользоваться рекомендациями из части, где описывается изготовление столярного верстака.

Не забудьте про поперечины. Они не только сделают верстак крепче и устойчивее, но и послужат основой, на которую вы закрепите ящики для инструментов. Если ящики будут выдвижными, то нужно сделать два яруса поперечин: первый будет на расстоянии 10 см от пола, а второй – на уровне верхнего края ножек.

Далее под верхними поперечинами установите полозья (можно от компьютерных столов). И уже на них крепите ящики.

Приступаем к столешнице. Тут можно использовать тот же принцип, что и в первом случае. Однако для большей надежности на лицевую ее часть надо прибить металлический лист.

Полученный стол-верстак хорош тем, что его можно с легкостью установить на балконе.

Металлический верстак своими руками

Так как металлические предметы труднее поддаются обработке и подгонке, обязательно нужно перед началом работ нарисовать чертеж будущего стола.

А чтобы начертить этот чертеж необходимо знать размеры верстака. Слава богу, что вы читаете эту статью, так как мы уже два раза вам сказали, как это сделать.

Подготавливаемся к работе

Для изготовления каркаса приготовьте металлические уголки 40х40 толщиной 3 см. Если их нет, найдите профиля, сечение которых 30х50 мм. Еще вам потребуется металлическая полоса, чтобы можно было закрепить столешницы к каркасу.

Для того чтобы сделать столешницу, подготовьте доски толщиной 5 см. Эти же доски можно использовать для создания ниш или ящиков, где вы будете хранить инструменты.

Еще вам потребуется металлический лист (оцинкованный толщиной 2 мм) равный размеру столешницы, который вы прибьете на нее. Из такого же металла надо будет вырезать полосы, которые вы установите по краям столешницы, чтобы обезопасить себя и окружающую обстановку от искр.

Процесс изготовления

Делаем заготовки. В этом вам поможет рулетка и болгарка.

Соединяем ножки. Используем сварочный аппарат. Если полок под верстаком не будет, то крепите ножки ребрами жесткости. Они должны находиться на расстоянии 50 см от пола, либо на 10 см ниже верхних концов ножек. Также ребро жесткости необходимо установить по центру и одновременно вдоль верстака.

Делаем каркас для столешницы. Он должен быть равен размерам столешницы. А сама столешница должна выпирать от рамы, чтобы можно было крепить тиски.

Крепим каркас к ножкам, а к нему столешницу. Опять же сварочный аппарат вам в помощь. Потом устанавливаете защитный экран. Не забудьте приварить металлические листы для защиты от искр.

После этого железный верстак необходимо покрасить, чтобы он не заржавел.

Итак, сегодня вы узнали, как сделать столярный и слесарный верстак, а также верстак из металла. Также вы заметили, что по всей статье разбросаны фото и чертежи столов. Они вам обязательно пригодятся, поэтому не игнорируйте их. Теперь, чтобы не тратить время зря, прямо сейчас отправляйтесь искать материалы, а мы пока подготовим для вас вторую часть статьи про то, как сделать верстак своими руками. Хотя постойте… можете сначала посмотреть часовое видео на английском языке по изготовлению суперского верстака.

Изготовление классического столярного верстака своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию.Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Назначение и виды верстаков

На верстак возлагается одновременно несколько функций:

  1. Рабочая поверхность стола задействуется для выполнения тех или иных процедур с деревом, металлом или другими материалами.
  2. Наличие шкафов и ящиков позволяет хранить инструменты, крепежные элементы.
  3. Верстак слесарного типа отлично подходит для заточки и шлифовки изделий из металла больших размеров.

Верстаки разделяют на:

  • столярные;
  • слесарные.

Основное отличие между ними заключается в материалах, применяемых при изготовлении и работах, которые предполагается выполнять на таком столе.

В качестве основы столярного верстака используется деревянный либо металлический каркас, который может иметь прямую или угловую форму. Столешница делается исключительно из дерева.

Слесарный верстак является универсальным столом с металлической столешницей. Такой стол пригоден для работы с деревом и металлом. На нем можно производить разные виды работ, такие как заточка, шлифовка, резка и т. п.

Чего хотим от верстака

Для большинства гараж — не просто место хранения машины, а самая настоящая мастерская. В отличие от рабочего места в квартире, в гараже ведётся работа с массивными и громоздкими деталями, зачастую грязными. Также довольно часто приходится гнуть и править металл, использовать электродуговую сварку, надёжно зажимать деталь струбцинами или в тисках.

Основные требования, которые следует предъявлять к верстаку для гаража — массивность, прочность, устойчивость к загрязнению, устойчивость поверхности к жару и ударам. Помимо этого верстак должен быть компактным и, по возможности, как можно менее материалоёмким.

Желательно, чтобы верстак имел простую схему сборки, подразумевающую лёгкий демонтаж. Верстак не должен быть в значительной степени зависим от окружающих его капитальных конструкций, например, вмуровывать и бетонировать ножки в пол не рекомендуется.

Особенности конструкции

Поскольку большинство гаражей имеют ограниченное пространство, конструкцию верстака важно правильно выбрать. Основное, чему нужно уделить внимание – компактность и функциональность. Если из стандартных размеров гаража отнять размеры машины, то свободного пространства остается не слишком много. Поэтому его нужно использовать как можно рациональнее.

Независимо от конструкции рассматриваемого изделия, она должна иметь:

  • рабочую поверхность;
  • силовой каркас;
  • ящики и полки для хранения всего необходимого;
  • щит для расположения часто используемых инструментов.

Основа верстака: рама и ножки

Сперва нужно собрать легковесную рамку — основу под столешницу.

Это четыре уголка 40х40 мм или 50х50 мм, обращённые внутренними полками друг к другу. Можно сращивать короткие отрезки уголков

сваркой

встык: особой конструкционной прочности от рамки не требуется, но произвольное количество перемычек желательно добавить. Длина столешницы может быть любой, хоть во всю стену, а ширина такой, чтобы до угла у стены можно было легко дотянуться руками. В верхней части рамки, образующей внутреннюю полость, будет впоследствии набираться массив столешницы, а внешние полки послужат плоскостью опоры на нижележащие элементы.

Если остро стоит вопрос недостатка места в гараже, его нужно решать сразу. Лучшая стена для размещения верстака — та, что находится прямо напротив ворот. Легче всего выкатить машину на полкорпуса назад, так останется много пространства для работы и свободные проходы с обеих сторон. Поэтому на торцевой стене прибиваем уголок внешней полкой кверху, уровень на 50–60 мм ниже желаемой высоты рабочей поверхности. Высота верстака индивидуальна для каждого, но обычно из роста человека вычитают 100 см.

Если верстак от угла до угла, то на смежных стенах также прибивайте по уголку длиной в глубину столешницы или чуть меньше. Крепление к стене выполняется анкерными болтами и довольно часто, желательно в каждый кладочный элемент, то есть через 20–25 см. Оптимально, если через каждый метр будет приварено по 30–40 см хвосту, направленному вниз и закреплённому анкером.

На опорный уголок уложите рамку, затем приступайте к установке опор. Их желательно сделать косыми, чтобы нижние концы ножек упирались в угол между полом и стеной. В этом месте устанавливается подкладка из отрезка угловой стали. В верхней части ножка стыкуется с рамкой в 50–80 мм от края, но не напрямую, а приваривается к пластине, которая затем крепится болтами. Косые ножки сохранят больше места для въезда легковым автомобилем.

Отрегулировать стол по уровню очень просто. Продольная плоскость задаётся закреплённым на стене уголком. Чтобы избавиться от завала стола, нужно просто задвигать косую ножку немного глубже, чуть подтачивая угол среза болгаркой. После изготовления всех крепёжных элементов в них сверлят отверстия:

  • для скрепления рамки с уголком под болт М12 через каждые 50 см;
  • для скрепления рамы с ножками — под болт М10, по четыре штуки на каждую пластину.

Изготовление и сборка боковин

Конструкция боковины состоит из двух ножек (В), царг и опор (А). Деталь собирают на сквозном клееном шипе.

Фигурные вырезы царг и опор (деталь А) выпиливают на ленточной пиле с последующей шлифовкой кромок.

В соответствии с указанными в схеме размерами на ножках делают разметку гнезд для шипов проножек, после чего выбирают их стамеской или фрезеруют.

На внешней стороне ножек цекуют коническое углубление под головку стяжного болта. Углубление диаметром 35 мм и глубиной 11 мм делают сверлом Форстнера. По центру сверлят сквозное отверстие диаметром 14 мм.

Выпиливание шипов и проушин

Шипы и проушины делают на пильном станке или вручную, руководствуясь базовыми принципами создания шиповых соединений. В столь ответственной конструкции первый вариант предпочтительней, поскольку позволяет минимизировать погрешности и неточности, обеспечив безупречную подгонку соединения. Заготовки должны иметь подготовленные ровные поверхности и соответствовать размерам, указанным в чертеже.

Выпиливание шипа и половинок проушин пазовым диском.

Половинки деталей A склеивают между собой, предварительно расположив в пазу вкладыш, который предотвратит смещение.

Сборка боковины

Детали А и B склеивают в готовое соединение. После высыхания проступившие излишки клея аккуратно зачищают стамеской. Собранную боковину шлифуют.

По центру склеенной царги просверливают отверстие 19х38 мм под шкант (L) для фиксации крышки верстака.

4

Чертежи и размеры верстаков

Верстак можно собрать любого размера, но для удобства работы лучше придерживаться оптимальных размеров. Поэтому для начала нужно подготовить чертежи и схемы, где будут отображены все точные параметры стола.

К основным показателям относятся:

  • длина. Параметр определяется тем, какие работы будут производиться на столе, а также свободным местом в помещении. В среднем длину выбирают около 2 м;
  • ширина. Верстак устанавливается, как правило, вдоль стены, при этом должна быть предусмотрена возможность достать до инструментов, расположенных на полке либо в тумбочке. Ширину рекомендуется делать не более 60 см при расположении верстака рядом со стеной;
  • высота. Этот параметр зависит от роста человека. Стандартное значение — 0,8-1 м.

Ящики, дверцы и всё для хранения

Когда база верстака готова, вы легко дополните его необходимыми нишами, полками и прочими оборудованными для хранения местами. В нижней зоне удобно приварить к ножкам уголки с раскосами, на которые достаточно просто настелить дощатые щиты полок. Расположение каскадом сделает всё хранимое на них хорошо видимым и легко доступным.

Под основной рабочей зоной верстака рекомендуется выбрать один-два пролёта между ножками и организовать в верхней их части выездные полки на подобие клавиатурных. На этих полках очень удобно оборудовать органайзеры для наиболее часто используемого инструмента. Поскольку нагрузка на выездной механизм умеренная, можно использовать мебельные направляющие полного выдвижения, предварительно приварив под столом пару уголков для их закрепления.

Ещё одна удобная зона для хранения подручной мелочёвки — стена напротив. На ней очень полезно закрепить перфорированную панель, где на крючках удобно подвесить как электроинструмент, так и молотки, ножовки, расходники и прочее, в том числе и несколько переносных постов с розетками. Ещё качественнее организовать пространство поможет одна или пара полок, закреплённых на 5–10 см выше вашего роста. Нижнюю плоскость удобно использовать для монтажа освещения, сами же полки это классический «долгий ящик» для всякого полезного в перспективе хлама.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Готовое изделие

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь.

Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Подписывайтесь на канал, оставляйте комментарии, ставьте лайки, делитесь статьёй с друзьями . Это мотивирует на продолжение выпусков статей! Спасибо!

Место расположения

Выбирая место под верстак в гаражном помещении, нужно учитывать несколько моментов:

  • стол следует располагать в месте с наилучшим освещением и свободным доступом к розеткам;
  • рабочий стол должен стоять так, чтобы не создавать помеху при въезде автомобиля в гараж и открывании двери;
  • располагать верстак нужно таким образом, чтобы не приходилось выгонять машину при выполнении тех или иных работ.

Технология создания столярного верстака своими руками: чертежи, размеры и порядок действий

Самым удобным вариантом для частного дома или гаража является конструкция с откидной крышкой. В отличие от складного стола-верстака его рабочая поверхность поворачивается, а не раскладывается. Этот вариант конструкции имеет совершенно иное строение, хотя он не менее функционален и компактен.

Чертеж деревянного столярного верстака с размерами.

Мобильность достигается за счет наличия колесиков, установленных на днище. Чтобы предотвратить произвольное перемещение конструкции, желательно использовать ролики с функцией блокировки. В крайнем случае можно установить под колесики клин, однако этот вариант не так удобен и практичен.

Справа в конструкции установлены ящики выдвижного типа для удобного хранения мелких предметов. Если столом будет пользоваться мастер-левша, их следует расположить с другой стороны, чтобы все необходимое было под рукой. Кроме этого, верстак оснащен специальным держателем. Он изготавливается из перфорированной фанеры и монтируется на задней части тумбы. Таким образом, появляется возможность с максимальной выгодой использовать поверхность верстака и организовать дополнительное место для хранения мелких инструментов для столярки.

Слева или справа (для левшей) в конструкции находится открытый отсек. Он подходит для размещения узкого высокого оборудования, например, сверлильного станка. Благодаря ролику, установленному на краю столешницы, значительно упрощается процесс обработки длинных пиломатериалов, а за счет розетки на несколько гнезд можно одновременно подключать к сети несколько инструментов.

Инструкция по изготовлению столярного верстака своими руками с чертежами и видео

Просмотров 1.2к. Обновлено

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Проект верстака

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (как сделать, читайте тут). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка столешницы. На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница  и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются лобзиком из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

Сборка столярного верстака своими руками

Сегодня мы подготовили статью на тему: «сборка столярного верстака своими руками», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Изготовление классического столярного верстака своими руками

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Как сделать столярный верстак своими руками — пошаговая инструкция, чертежи и размеры

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

Вариант А – верстак переносной (мобильный).

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

  • Длина – не менее 180.
  • Ширина рабочей поверхности – 90±10.
  • Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».
  • Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
  • Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
  • Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
  • Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Пример чертежа верстака

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб . Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).
  • Болты. С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
  • Гвозди. Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.
  1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
  2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
  3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.
  • Саморезы. Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

  • Это несложно сделать по имеющимся на чертеже размерам.
  • Каждый образец тщательно шлифуется.
  • В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
  • Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

  • Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
  • Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
  • Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

  • Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
  • После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Собрать столярный верстак своими руками несложно.

Хороший верстак должен быть в хозяйстве каждого, кто работает с деревом, выполняет плотницкие работы.

Прежде чем мы разберем чертежи и начнем сборку верстака, ознакомимся с его устройством и нюансами изготовления.

Верстак состоит из верстачной доски и основания (подверстачье).

Доска имеет тиски – один или два, в которых мастер зажимает детали винтами.

Можно сделать упор непосредственно на рабочей доске верстака при помощи клиньев, которые вставляются в отверстия в самой доске, тем самым вы можете отрегулировать длину упора в соответствии с длиной обрабатываемой детали.

Верстачная доска выполняется из сухой древесины или клееной фанеры толщиной до 8 см. Подверстачье выполняется из брусков толщиной от 6 см.

Подверстачье держится на 2 стойках, которые между собой поперечно скрепляются брусьями с винтами/клиньями.

Это необходимо для того, чтобы верстак при строгании, выпиливании не «ходил» из стороны в сторону.

Устройство верстака подробно:

  • Рабочая столешница – из древесного массива/клееной фанеры толщиной от 6 до 8 см;
  • Тиски спереди столешницы;
  • Опоры верстака делаются из сплошного дерева/фанеры, соединяются поперечными планками для стабилизации;
  • На опоры можно установить полки, ящик под инструмент;
  • В столешнице сверлятся отверстия под клинья в целях упора для заготовок;
  • Сбоку или сзади рабочей доски можно сделать выемку для хранения инструмента.

Полное устройство верстака показано на фото ниже.

1 — крышка; 2 — подверстачье; 3 — лоток; 4 — передний зажим; 5 — задний зажим; 6 — гнезда; 7 — переставные клинья (гребенки)

Тут мы встречаем первый важный нюанс, который никак нельзя игнорировать при изготовлении верстака своими руками – его высота и длина.

Минимально допустимая высота верстака – 130 см, длина – не больше 260 см.

Высота верстака подгоняется под рост работающего на нем человека:

  • слишком высокий не позволит сильно упереться, что важно при строгании;
  • низкий верстак заставит постоянно горбиться, что плохо скажется на здоровье спины уже через пару месяцев;
  • высота будет нормальной, если вы стоите ровно, выпрямились в спине и можете положить руки на доску, не согнув локтей.

Изготовление верстака имеет свои нюансы, соблюдение которых гарантирует изготовление верстака, который будет выполнять свои функции безукоризненно.

Нюансов – масса, потому мы структурируем их применительно к каждому этапу будущего процесса сборки:

Итак, настал черед сделать свой собственный столярный верстак. Каждый этап сборки сопровождается описанием и фото процесса.

В конце практической инструкции смотрите видео, резюмирующее процесс сборки поэтапно. Мы не приводим чертежи складной разновидности, так как она на порядок сложнее в изготовлении.

Разберем сборку пошагово.

Рекомендации по высоте удобны не для всех. Так что подберем подстать росту: вытяните руку перед собой, так чтобы она образовала угол с телом в 90 градусов.

Далее, держа ее вытянутой, опускайте вниз по округлой траектории, пока не дойдете до оптимальной высоты. Как ее определить: представьте, что вы держите рубанок и пробуете строгать – высота удобная?

Спина сильно напряжена или нет? Если все вас устраивает, замерьте расстояние от ладони до пола – это будет общая высота верстака.

Возьмите готовые бруски нужной высоты, либо закупите фанеру и распилите листы на полоски нужной ширины.

Теперь их надо склеить: берем древесный клей или мощный эпоксид, накладываем несколько слоев друг поверх друга, попутно склеивая их между собой.

Может потребоваться по 10 таких полос фанеры на каждую из ножек. Лучше склеить между собой сразу 10 листов фанеры и после высыхания распилить на 4 части.

Берем уже готовую доску, толщиной от 4 см – 4 штуки, которые будут сторонами каркаса-короба и собираем коробку, сажая стороны на саморезы.

В другом случае можно взять также несколько листов фанеры, склеить их и после равномерно распилить.

Но чтобы потом правильно соединить их между собой, лучше воспользоваться фрезером и ламелями.

Высверлив нужные отверстия, собираем деревянный короб: сажаем на клей ПВА при помощи шкантов доски, зажимаем струбцинами. После высыхания крепим к коробу ножки саморезами.

Из клееной фанеры (5-6 листов) вырезаем полку, которая ставится в пазы.

Полку нужно крепить конфирматами: используйте специальное сверло (смотрите фото), которое одновременно снимает фаску и сверлит.

Конфирмат нужно обязательно утопить, так как эта часть полки будет использована в качестве направляющей для ящика. Теперь основа стола готова.

Берем лист для дна и снова 4 полосы фанеры из нескольких клееных слоев. По внутренним сторонам двух боковых стенок сделаем пазы – для дна ящика.

А снаружи этих стенок делаем пазы фрезеровкой, чтобы ящик мог свободно ездить по полкам. Фрезы подбираем так: меньшая – как толщина дна, большая – как толщина боковых полос + 1-2 мм.

Для закрепления боковой стенки ставим шканты: сверлим в торцах стенок отверстия для шкантов, размечаем карандашом точку для сверления на сопряженной стенке и сверлим на небольшую глубину.

После сажаем шканты в оба отверстия на клей ПВА. Для окончательной сборки ящика стоит использовать потайные шурупы, которые шляпкой не будут препятствовать открытию-закрытию ящика.

Снова нарезаем полоски склеенной в несколько слоев фанеры под основу столешницы. Соединяем полоски в короб при помощи шкантов и ПВА.

Если используете круглые шканты, то их нужно брать минимум 4 штуки на каждое соединение.

Пока сохнет коробка столешницы, собираем ее рабочую доску: берем широкие листы фанеры и склеиваем их в несколько слоев.

Также можно подобрать столешницу от старого письменного стола и после просто подогнать по размерам. Клеем столешницу на коробку, усиленную шкантами.

Как только клей схватился и столешница готова, сверлим в ней отверстия под клинья для упора и для крепления тисков.

Обычно тиски ставятся на 3 отверстия: два – для крепления болтами, одно – для винта, сообщающего давление при вращении рукоятки.

Тиски можно взять со старого верстака или же приобрести уже готовые и после просто подогнать под столешницу, высверлив отверстия нужного шага.

Верстачные тиски – это металлический винт с направляющими и зажимом из древесины.

Можно взять несколько слоев клееной фанеры толщиной около 5-7 см и просто просверлить в ней отверстия и поставить на винт – получится упор, после поставить защелкивающие скобки, чтобы тиски не выпадали и готово.

В упоре можно просверлить отверстия по размерам шканта большого диаметра, после посадить его шурупом к квадрату из фанеры, предварительно высверлив в квадратике углубление.

Сделайте таких 4 упора и расставляйте по всей столешнице, чтобы фиксировать заготовки с упором в тисках.

Наш верстак готов!

(Все вышеописанные этапы показаны отдельно в видео процесса сборки)

Существует ряд правил, которые нужно неукоснительно соблюдать, чтобы верстак как можно дольше прослужил:

  • Очищать поверхность от пыли, клея после каждого использования;
  • Протирайте раз в месяц поверхность горячей олифой;
  • Не заливайте водой верстак, не кладите на него ничего клеящегося, включая склеиваемые детали.
  • Верстак для рубки не используется ни в коем случае;
  • Подложите под заготовку доску или фанеру, если хотите использовать режущий инструмент.
  • Не затягивайте сильно винты тисков;
  • Когда винты затянуты, по тискам нельзя бить;
  • Верстак крепится к месту своего постоянного нахождения при помощи планок на шурупах или гвоздях;
  • Верстачная доска не должна елозить. В противном случае – укрепите все места ее соединения;
  • Протирайте деревянные винты сухим мылом, парафином или графитом, а металлические – только машинным маслом.

Столярный верстак своими руками – чертежи, порядок сборки, используемые материалы

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

  • Рост, длина рук;
  • Является мастер левшой или правшой;
  • Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
  • Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно:

Прочная столешница (рабочая поверхность) из твердых пород дерева.
Подойдет дуб, бук или граб. Плотность верхней плоскости должна быть выше, чем у дерева потенциальных заготовок.

Варианты вроде решетки из бруса, покрытого фанерой 12-20 мм, не подходят. Плоская поверхность быстро износится, и во время работы постоянно будут зацепы заготовок о неровности. К тому же, идеально плоский верстак уже сам по себе является эталоном для выравнивания компонентов изделия, или системой координат при разметке.

Оптимальный вариант – наборной стол из досок шириной 50-70 мм. Массивная столешница придает жесткости всей конструкции, и не прогнется под весом заготовки любого размера.

Это вообще тема отдельной статьи. Как правило, зажимы для заготовок устанавливаются по обе стороны верстака – на торцевой и на продольной.

Конструкция червячного механизма может быть металлической, чаще всего так и бывает. Но губки обязательно изготавливаются из дерева. Причем дерево должно быть мягким – чтобы не оставлять следов на заготовках.

К параллельности и качеству плоскостей тисков предъявляются не менее строгие требования, чем к основной поверхности. По мере износа губки можно менять, механизм нуждается лишь в периодическом обслуживании.

От ее прочности и устойчивости зависит качество всей конструкции. Некоторые мастера предпочитают изготавливать основу из металла. Преимущества конструкции – не тратится много ресурсов на линейное укрепление ножек. Еще одно достоинство – высота верстака регулируется плавно, и механизм не такой сложный, как в деревянных конструкциях.

Однако истинные профессионалы считают, что сталь в столярном верстаке – чужеродный материал. Эти традиции уходят своими истоками в те времена, когда умельцы собирали деревянные срубы без единого гвоздя.

Технологическая прорезь посредине рабочей поверхности

Она не должна ухудшать жесткость конструкции, но без нее верстак теряет часть функционала. При наличии электрического лобзика с небольшой глубиной погружения ножовочного полотна – паз не обязательно делать сквозным. Если толщина столешницы позволяет, нижняя плоскость может быть сплошной.

Симметрично расположенные отверстия на поверхности стола.
В них устанавливаются упоры, при помощи которых можно фиксировать заготовки разных размеров. Целесообразно аналогичными отверстиями оснастить губки столярных тисков.

Чертежи с размерами приводить бессмысленно. Каждый мастер самостоятельно определяет особенности конструкции. Однако типовые размеры столярного верстака для стационарного использования, следующие: длина 1500 мм – 2000 мм, ширина 700 мм – 1200 мм.

Высота верстака определяется мастером, с учетом своих физических данных. Возможность регулировки высоты, безусловно, добавляет универсальности, но снижает прочность изделия.

Сборка начинается с ножек. Материалом может послужить практически любое дерево – даже хвойных пород.

Опорные брусья, как и остальные элементы станины – лучше выполнить из двух половинок, соединенных между собой клеем и шурупами. Получается аналог клееного бруса для финских домиков. Половинки необходимо склеивать в противоток волокон. В этом случае, дерево никогда не поведет по причине изменения влажности.

Сборка вертикальных и горизонтальных элементов выполняется «шип в паз». Достаточно качественного клея по дереву, металлические нормали излишни. Главное – качественная подгонка соединения.

Перед соединением на внешних половинках ножек выпиливаются пазы для шлицевого соединения с горизонтальными перемычками. Соединение выполняется по принципу «ласточкин хвост».

Причем даже современные мастера столярного дела используют хитрость, применявшуюся издревле при изготовлении деревянной мебели. Шлицевое соединения замыкается клином.

Это дает возможность в любой момент «подтянуть» разболтавшуюся конструкцию.

Торцевые рамки из ножек с перемычками должны сохранять вертикальность во время всего процесса сборки. В старые времена ножки прикапывали в грунт, для временной фиксации. После окончательной сборки конструкция извлекалась из земли.

Есть много способов закрепить компоненты при сборке. При проектировании также важно правильно выпилить «ласточкины хвосты» пазов для горизонтальных перемычек.

По такому же принципу монтируются верхние горизонтальные перемычки. Их крепление не нуждается в расклинивании, поскольку эти элементы конструкции являются вспомогательными.

Тем не менее, без параллельно установленных верхних брусков жесткости, конструкция получится неустойчивой. При плотной подгонке, верхние перемычки просто садятся на клей.

На нижние брусья укладывается помост из досок. Он не несет силовой нагрузки, а просто является полкой для хранения заготовок.

Аналогичная конструкция строится и на верхних горизонтальных перемычках. Причем в этой нише, при желании можно устроить ящики для различного столярного инструмента.

Можно закрепить доски шурупами, но это необязательно. Как мы говорили раннее – дерево не любит избытка металла. Если вы все же решили применить болтовое или шпилечное соединения – гайки и головки болтов обязательно утапливаются заподлицо.

На верхние горизонтальные поперечины станины укладываем столешницу. Ее целесообразно собрать заранее. Конструкция клееная, с усилением при помощи длинных саморезов из оцинкованной или черненой стали.

В середине стола, по продольной оси, располагается технологический паз для пропилов. В предложенной конструкции он достаточно широкий, но не сплошной.

Для жесткости конструкции, через равные промежутки установлены силовые поперечины на уровне плоскости верстака. Если вы будете делать такую же конструкцию – не забывайте о поперечинах при расшивке заготовок.

В образовавшиеся ниши можно уложить сменные донышки. В них во время сборочных работ (имеется ввиду изделие, а не верстак) можно укладывать нормали и фурнитуру.

После окончательной сборки про помощи уровня, или иных приспособлений, тщательно выверяется соответствие размеров, углов наклона и параллельности плоскостей.

Последний этап – установка на заранее подготовленные места, столярных тисков. Конструкция должна позволять демонтировать их при необходимости. Иногда нужна просто ровная поверхность с доступом к детали на 360°, без торчащих вокруг стола приспособлений.

Стоит ли говорить о том, что столярный верстак, установленный возле стены наполовину менее функционален. По возможности мастер должен иметь возможность не только обойти стол вокруг – а и залезть на него с ногами для выполнения работ на заготовке.

Поверхность можно и нужно покрывать столярным лаком. Только он должен быть матовым, и ни в коем случае не образовывать слой на поверхности. Непокрытая поверхность, из какого бы материала ее не делали – быстрее изнашивается.

Видео, как сделать столярный верстак дома в ограниченном пространстве

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.7 проголосовавших: 10

схема с чертежами современного столярного верстака 05L01.01 ХИТ!

Хит продаж!

Применение:

План — схема с чертежами для изготовления верстака

Описание:

  • План и инструкция по изготовлению современного деревянного столярного верстака с двумя тисками — фронтальными и боковыми и боковым лотком для инструментов.

  • Точное подробное описание с большим чертежом со всеми узлами.

Технические характеристики:

Размер верстака 610 х 2045 мм

Разработан Veritas (Канада).


Компания Veritas (Веритас), базирующаяся в Оттаве, Канада, является мировым лидером в деревообрабатывающем инструменте инновационного дизайна и является производственным подразделением Lee Valley Tools, ведущей североамериканской розничной сети ручных инструментов. Проектирует и выпускает инструменты начиная с 1982 года. Сегодня ассортимент Veritas включает 250 наименований и более 100 патентов, в том числе рубанки, приспособления для заточки, разметочный и измерительный инструмент, и многое другое для удовлетворения потребностей взыскательных столяров.

Рекомендация «Арсенал Мастера»:

План позволяет самостоятельно изготовить данный верстак. Рекомендуем к покупке, доставим по всей России.


Посмотреть План-схему с чертежами классического столярного верстака Traditional workbench
​Посмотреть каталог  Все верстаки и столы


Отзывы о План — схема с чертежами современного деревянного столярного верстака с двумя тисками и лотком для инструментов Modern workbench 05L01.01 М00004898 ХИТ!

как его сделать своими руками и что для этого нужно, чертежи

Необходимость в столе для столярных работ возникает, как правило, тогда, когда хочется сделать что-то своими руками или при ремонте в доме. Этот стол является основным элементом в домашней мастерской. Без него сложно что-то сделать из дерева или другого материала. Он выполняет сразу множество функций: является столом для раскроя и резки, подставкой для сборки, опорой для разных операций. При этом смастерить его самостоятельно и оперативно не составит труда.

Каждому мастеру нужна своя рабочая зона, где бы он спокойно мог заниматься различными работами.

Что такое столярный верстак

Столярный верстак или стол представляет из себя простую, но вместе с тем удобную конструкцию. Это высокий длинный стол, рассчитанный на тяжелые предметы и сложные работы на нем. В столешнице, как правило, имеются объемные отверстия, чтобы отходы от производства падали, а не мешали работе. Также здесь имеются полки для упора и ящики для инструментов.

Для нехитрых плотницких работ каждому по силам смастерить самый простой рабочий стол, а можно продумать все свои потребности и сделать идеальное рабочее место.

Верстак используется для нескольких видов работ:

  • Раскроя дерева и другие твердых материалов.
  • Распила материалов.
  • Обработки дерева: обстругиванию и ошкуриванию.
  • Сборки разных деталей и предметов.

Удобнее всего сделать универсальный столярный стол своими руками. Это абсолютно не сложно, при этом хозяин сможет приобрести дополнительный опыт в столярном деле.

Подойдя к работе со всей ответственностью и вооружившись чертежами, вы получите удобный и функциональный верстак.

Стол собственного производства сэкономит деньги, к тому же его можно оперативно собрать из подручных материалов. Если устройство нужно только на время, то его легко будет разобрать после использования.

Важно! При изготовлении стола своими руками мастер сможет учесть индивидуальные размеры, требования и сделать необходимые полки, подпорки и другие важные для работы элементы.

Основные виды верстаков

Существует несколько видов верстаков, которые различаются по своему функциональному предназначению. Сложные устройства сочетают в себе несколько видов сразу. Более простые имеют ограниченные функции.

  • Столярный стол. Он представляет из себя обычный высокий стол с плоской ровной столешницей. Он предназначен для обработки и выпиливанию мелких деталей. Но большие доски обрабатывать на нем сложно.
  • Длинный верстак. Он представляет из себя длинную конструкцию с тисками для закрепления досок и бревен. Главное его предназначение – обработка таких видов деталей. Однако собирать мелкие изделия здесь невозможно.
  • Универсальный стол. Он имеет плоскую широкую столешницу, рядом отверстия для сброса мусора и длинное крепление с тисками. Наиболее продвинутые модели с отдельных сторон укреплены металлическими листами или лентой, что позволяет обрабатывать на нем изделия из металла и камня.

Существует также градация верстаков и по видам сборки. Здесь могут быть такие варианты:

  • Мобильный верстак. Имеет небольшой размер и вес. Предназначен для переноски с места на место и обработки небольших изделий.
  • Стационарный стол. Эти конструкции тяжелые и, как правило, надежно крепятся к полу. На них обрабатывают тяжелые бревна, доски, крупные детали. Обычно такие варианты используются в частных домах, где хозяин довольно часто занимается столярными или другими работами. Чаще всего эти верстаки бывают универсальными с большим количеством приспособлений.
  • Складной столик. Это промежуточный вариант между мобильным устройством и большим стационарным столом. Сборные верстаки также имеют довольно большой размер, но при этом их можно довольно быстро убрать. Они подходят для гаражей или небольших частных домов.
Столярный верстак по конструктивным характеристикам представляет собой стол, на котором расположены полки для инструментов, ящики и дополнительное оборудование.

Устройство столярного верстака

Несмотря на свой простой вид столярный стол имеет весьма сложное устройство, так как любая неприметная деталь здесь несет ряд важных функций.

Традиционно столяры работали ручным инструментом, поэтому для работы с электрическим столешницу нужно модифицировать под собственные нужды.

Основные элементы верстака:

  • Основание или станина. Еще этот элемент называют подверстачье. Это опора из толстого бруса или металла. Как правило, она представляет собой раму, которая имеет дополнительные царги или перекладины. Он должна удерживать тяжелую конструкцию со столешницей, инструментами и деревом для обработки. Царги и элементы рамы соединяются между собой клиньями и клеем.

    Устройство столярного верстака отличается простотой, однако требует тщательной проработки, расчета размеров и правильного выбора материала.

  • Столешница. Ее также называют верстачной доской. Она делается из толстых досок. Как правило, толщина доски бывает 6-7 см. Это необходимо, чтобы выдержать вес инструментов, деятелей и тяжелые удары по ним. Столешница имеет необходимые пазы, отверстия, дыры или зажимы. Их каждый мастер размещает по своему усмотрению.

    Для домашней мастерской удобнее всего изготовить стационарный деревянный верстак плотника с основанием из металла или дерева.

  • Тиски, зажимы. Минимум в верстаке должно быть два зажима с обеих сторон. Зажимы выполняются из дерева, так как оно не будет деформировать материал изделий. Максимальное количество зажимов не ограничено. Если предполагается работа с деталями разного размера – к примеру, мелкими изделиями и большими досками, то однозначно зажимов должно быть несколько. При этом они должны быть расположены по разные стороны столешницы, чтобы не мешать друг другу.

    Все известные нам виды рабочих столов произошли от плотницкого верстака.

  • Полки для инструмента и дополнительные упоры. Они располагаются под столешницей. Полки для инструментов важно располагать так, чтобы до них легко было дотянуться одной рукой, не отходя от стола. Именно поэтому их удобно разместить внизу, а не в шкафу рядом.

Как сделать столярный стол своими руками

Создать столярный стол своими руками, несмотря на все его особенности, довольно просто. Для этого необходимо:

  1. Рассчитать точные размеры.
  2. Создать предварительный чертеж.
  3. Подобрать необходимые доски и другие материалы.
  4. Уточнить чертеж.
  5. Собрать сам стол.
Современная рабочая поверхность также дополнительно оборудуется, например, местом для фрезерного станка.

Расчет размеров

Основные требования к размерам просты: стол должен умещаться в помещении так, чтобы вокруг него было удобно ходить с инструментом. Для этого между ним и стеной или другими предметами должно оставаться расстояние в 80-100 см.

Размер стола определяется такими факторами, как площадь помещения, ваши индивидуальные особенности.

Размер столешницы должен быть таким, чтобы удобно было расположить на ней все необходимое. Если предполагается работа с небольшими предметами, то достаточно будет длины 100 – 150 см и ширины в 80 см. Если предполагается обработка больших предметов, то лучше выбрать длину в 200-250 см и ширину в 80-100 см.

Высота в идеальном варианте должна быть такой, чтобы за ним было удобно работать стоя и сидя на стуле. Для этого она должна составлять 70 см. Высота в 80 см позволит работать только стоя.

Работа за верстаком неподходящей высоты приведет к серьезным проблемам со спиной.

Чертеж

После того как определены основные размеры, можно приступать к созданию чертежа. К этому нужно отнестись внимательно, так как по нему потом будут раскраиваться детали.

Чертежи будущей конструкции, как и ее размеры, подбираются с учетом всех условий.

Чертеж выполняется в двух вариантах:

  • Чертеж столешницы. Здесь рассчитывается ширина досок и как они будут между собой соединяться. Также здесь обозначаются необходимые зажимы и тиски.

    Важно! Стоит примерить расположение важных элементов в реальном размере, попробовать из каких точек удобно до них дотягиваться руками и проверить, не мешают ли они работе.

  • Чертеж основы. Здесь важно рассчитать нагрузку на ножки и то как будут укреплены рамы.
Чертежи столов, которые можно встретить в интернете, представлены в огромном разнообразии.

После этого стоит еще раз проверить чертеж и его соответствие материалам: имеются ли доски необходимой ширины или их нужное количество. В наличии ли нужные бруски для опоры.

Подбор инструментов и материалов

Перед сборкой стола нужно подготовить все материалы и инструменты.

Необходимые материалы:

  • Деревянные доски шириной 15-30 см и толщиной 6-7 см. Их длина должна быть не меньше длины столешницы. Для этого подойдет обычная самая дешевая сосновая доска.
  • Деревянные бруски для рамы, ножек и царг. Ширина брусков должна быть 10-15 см.
  • Металлические трубы квадратного сечения для изготовления опоры из металла.
  • Металлические мебельные уголки для соединения деревянных деталей.
  • Саморезы и болты.
  • Столярный клей.
Замечательно, если получится найти пиломатериал из бука, ясеня, клена или граба, но если нет, то тогда делайте стол из сосновой доски.

Для сборки понадобятся инструменты:

  • Молоток.
  • Лобзик.
  • Ручная пила.
  • Пила-болгарка.
  • Отвертка.
  • Линейка.
  • Рулетка.
  • Карандаш.

Для удобства инструменты и мелкие детали следует расположить с одной стороны, а габаритные доски нужно разместить с другой.

Могут потребоваться и другие инструменты, но это будет зависеть от конструкции вашего рабочего стола.

Совет. Мелкие детали и саморезы стоит разложить на светлой ткани или бумаги. Так можно будет сразу найти нужный предмет.

Процесс создания стола

Сборка верстака подразумевает несколько этапов:

  1. Сборка рамы. Она собирается первой. Опоры скрепляются между собой с помощью царг и перекладин. Для наиболее надежного крепления соединяются с помощью клиньев или пазлов, которые необходимо предварительно подготовить. Также возможно и более простое соединение с помощью металлических скоб и мебельных уголков.Металлическая основа собирается с помощью сварки или шурупов.
  2. Создание столешницы. Сначала выпиливаются доски нужного размера.
  3. Крепеж столешницы на раме. Для этого к доскам крепятся мебельные уголки, затем они устанавливаются на раму и прикрепляются к ней. Если предполагается откидная столешница, то сначала нужно сделать ее части и затем соединить с рамой при помощи мебельных петель.
  4. Создание дополнительных элементов: зажимов, пазлов и других. После того как столешница установлена и закреплены к ней удобно присоединять дополнительные элементы: зажимы, тиски. Также здесь можно выпилить лобзиком необходимые отверстия.
Столешницу обрабатывают рейсмусовым станком и шлифовальной машинкой для достижения гладкой поверхности.

Совет. При сборке стола не стоит использовать гвозди. Впоследствии это приведет к расшатыванию стола. Саморезы всегда можно затянуть повторно. Пазлы и клинья крепко соединяются клеем.

После сборки остается подготовить стол к работе и можно приступать к творческому процессу.

Основание пропитывают антисептиком, который не позволит завестись в дереве грибку или плесени.

Завершающий этап

В завершение необходимо проверить крепость всех соединений и доработать те, которые могут расшататься.

Также важно проверить удобство всех деталей на столешнице. Скорее всего, что-то покажется лишним, а чего-то будет не хватать. Для большей уверенности стоит попробовать обработать на верстаке какой-либо крупный предмет. При этом обязательно появятся нюансы, которые можно будет оперативно исправить до установки дополнительного оборудования и закрепления стола.

На нижней раме можно сделать полку, а можно одну или две тумбы. Рачительные мастера делают тумбу и полку, на которой хранится различное оборудование.

Самым последним этапом создания столярного стола будет его крепление к полу. Стол, как правило, прикручивается к полу с помощью мебельных уголков. Это обеспечивает его устойчивость и удобство упора при работе.

Мобильные устройства, предназначенные для небольших предметов, к полу можно не прикручивать. Но в этом случае будет оставаться риск его опрокинуть.

Установка дополнительного оборудования

После того как стол готов на него устанавливают дополнительное оборудование:

  • Зажимы для досок. Обычно монтируются из двух брусков. Зажимы устанавливаются с обеих торцов столешницы. Для удобства стоит установить несколько зажимов разной толщины: 5 см, 10 см, 15 см и 20 см. Зажимы устанавливаются точно друг напротив друга.
  • Тиски для деталей. В идеале тисков должно быть несколько: 2 или 3 штуки. Они предназначены для мелких и крупных деталей.
  • Упоры для вырезания деталей. Это необязательное оборудование. Упоры обычно представляют собой небольшие брусочки на столешнице.
  • Нижние полки для инструментов. Создадут комфорт при работе и существенно сэкономят время. Тяжелый, крупный инструмент лучше расположить на нижней полке. Ящики с мелкими предметами установить чуть повыше. Ящики для небольших вещей лучше сделать выдвижными.
  • Дополнительное освещение. Без него работа будет некомфортной. Обычно на стол крепится длинная светодиодная офисная лампа. Для того чтобы тени от рук не мешали работе стоит закрепить две лампы с разных сторон.
Не забывайте про подсветку. Предлагаем рассмотреть в качестве дополнительного источника освещения люминесцентные лампы или светодиодную ленту.

Подбор места для установки стола

Выбор основного места для установки верстака следует продумать заранее. Обычно это бывает мастерская, место на участке рядом с техническим блоком или в гараже.

Кроме места размещения, необходимо продумать еще несколько технических нюансов:

  • С какой стороны будет подход к верстаку. Для работы с мелкими предметами, достаточно подхода с одного края, такое устройство может быть установлено у стены. Для габаритных работ необходим свободный подход со всех сторон.
  • С какой стороны будут укладываться предметы на стол. Важно продумать этот момент, чтобы не задеть длинными досками другую мебель.
  • Не стоит размещать верстак рядом с дверью или окном. Обычно подобные работы занимают много времени. Рядом с окном или дверью всегда присутствуют сквозняки, при долгом нахождении здесь простудиться.
При установке верстака хорошо продумайте, где будет подключаться электрический инструмент.

Проработка этих моментов сделает работу в будущем комфортной и безопасной.

Правила эксплуатации

Чтобы столярный стол прослужил долго, а работа была за ним безопасной важно соблюдать основные правила эксплуатации:

  1. Все детали стола должны быть крепко закреплены. Если они начинают шататься, то необходимо их затянуть или закрепить. Любое неустойчивое положение может привести к серьезным травмам. Будет не очень приятно, если пила или лобзик соскочат с детали в самый неподходящий момент.
  2. Все предметы для работы также должны хорошо удерживаться на столе. Это сделает работу более точной.
  3. Устройство необходимо уберегать от влаги. Деревянные доски будут деформировать и трескаться при резких перепадах влажности. При повышенной влажности здесь может завестись плесень.
  4. При работе с тяжестями нужно равномерно распределять нагрузку на столешницу.
Самостоятельное изготовление столярного верстака – дело не быстрое, но увлекательное, ведь нужно учесть не только свои потребности, но и эргономику всего рабочего пространства.

Грамотная сборка этого устройства и его правильная эксплуатация будет приносить радость от столярных работ, что подарит вдохновение для творчества.

Видео: столярный верстак своими руками

Английский верстак | Проект деревообрабатывающий

Этот традиционный английский верстак — верстак проверенной временем конструкции. Его дощатый верх, широкий передний фартук и прочное основание готовы служить вам долгие годы.

Скамейка скромных размеров может заставить вас подумать, что ее можно толкнуть, если вы попытаетесь выполнить какие-либо агрессивные столярные работы. Но это не так, толстые верхние доски и массивные фартуки, которые входят в основание с полунахлестом (и расположены под углом на концах), означают, что эта скамья не сдвинется с места, что бы вы на нее ни бросили.У этих фартуков больше, чем просто размер. Как вы видите здесь, передний фартук работает в тандеме с большими тисками с деревянной резьбой, которые вы покупаете в Интернете. Этот динамичный дуэт хорошо сочетается с отверстиями для собак, просверленными в фартуке и ногах. Отверстия подходят для фиксаторов, деревянных колышков и всего, что может придумать ваше воображение для контролируемого столярного дела.

ВЫБЕРИТЕ ПАКЕТ ПЛАНА

Уровень

Файлы Премиум

Вы можете загрузить дополнительные чертежи магазина, которые вы приобрели, перейдя по ссылке в этом поле.

ЗАГРУЗКА …

Что вы получаете:

  • 10 страниц пошаговой инструкции
  • Более 50 полноцветных фотографий и иллюстраций, а также покомпонентные изображения
  • Перечень источников и материалов оборудования

Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

Рекомендации по продукту

У нас пока нет ссылок на расходные материалы и оборудование для этого конкретного проекта, но вот некоторые другие продукты, которые могут вас заинтересовать. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

Предыдущий план Случайный план Следующий план

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ WOODSMITH

ПОЛУЧИТЕ БЕСПЛАТНЫЕ ПЛАНЫ СЕЙЧАС

Похожие планы столяра

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы ссылаться на эту страницу и получать за это кредит:

Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:




Партнерская ссылка недоступна.

Планы верстаков «Я могу это сделать» | Проект деревообрабатывающий

Загрузите полный план проекта этого простого в сборке верстака из книги Popular Woodworking «Я могу это сделать».

Рабочий стол I Can Do That построен просто, прочно и по доступной цене из фанеры и материалов для домашнего центра.Стенд включает в себя два торсионных бокса (верхняя и нижняя балка), которые выдерживают скручивание во время использования, прочные и устойчивые, но при этом легкие. Ножки изготовлены из простого материала 2×6 и скреплены болтами с использованием уникального дубового дюбеля для повышения прочности на поперечное сечение. Скамья также может похвастаться сменной верхней поверхностью из ДВП и доступными быстродействующими торцевыми тисками. Конструкция скамейки также позволяет хранить предметы по обе стороны от балки, и для большей надежности мы добавили ролики и мультиштекер к нижней части верхней части, который включает в себя USB-зарядное устройство для телефонов, планшетов и компьютеров.

ВЫБЕРИТЕ ПАКЕТ ПЛАНА

Уровень

Файлы Премиум

Вы можете загрузить дополнительные чертежи магазина, которые вы приобрели, перейдя по ссылке в этом поле.

ЗАГРУЗКА …

Что вы получаете:

  • Пошаговые фото
  • Консультации по строительству
  • Полезные иллюстрации

печатные (цифровые) страницы инструкций

Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

Рекомендации по продукту

У нас пока нет ссылок на расходные материалы и оборудование для этого конкретного проекта, но вот некоторые другие продукты, которые могут вас заинтересовать. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

Предыдущий план Случайный план Следующий план

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ WOODSMITH

ПОЛУЧИТЕ БЕСПЛАТНЫЕ ПЛАНЫ СЕЙЧАС

Похожие планы столяра

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы ссылаться на эту страницу и получать за это кредит:

Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:




Партнерская ссылка недоступна.

Верстак в виде шкафа | Проект деревообрабатывающий

В этом верстаке есть все — классический вид, много места для хранения, а также крышка и тиски, способные справиться с самыми сложными задачами.

Практически каждый плотник хотел бы построить такой верстак. Но многие из них могут быть немного напуганы созданием того, что выглядит как сложный проект.Но вам не о чем беспокоиться — эта конструкция отличается простыми решениями, которые делают сборку скамейки удобной. Во-первых, верстак состоит из ряда простых в сборке компонентов, которые соединяются вместе, образуя прочную основу. Что касается шкафов и ящиков, то они просто встают на свои места. Поскольку они не поддерживают топ, вы можете добавить их в любое время. Говоря о верхней части, это не масса полосок, которые сложно склеить, а затем сплющить. Вместо этого верх представляет собой несколько толстых досок, обернутых широким фартуком.Этот верстак прослужит вам всю жизнь.

ВЫБЕРИТЕ ПАКЕТ ПЛАНА

Уровень

Файлы Премиум

Вы можете загрузить дополнительные чертежи магазина, которые вы приобрели, перейдя по ссылке в этом поле.

ЗАГРУЗКА …

Что вы получаете:

  • 20 печатных (цифровых) страниц с пошаговыми инструкциями
  • Более 80 полноцветных фотографий, иллюстраций и покомпонентных изображений
  • Схема раскроя и перечень материалов
  • Розничные поставки оборудования и принадлежностей

Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

Проектные принадлежности и оборудование

Ознакомьтесь с рекомендациями нашего редактора по расходным материалам и оборудованию для проекта. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

Предыдущий план Случайный план Следующий план

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ WOODSMITH

ПОЛУЧИТЕ БЕСПЛАТНЫЕ ПЛАНЫ СЕЙЧАС

Похожие планы столяра

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы ссылаться на эту страницу и получать за это кредит:

Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:




Партнерская ссылка недоступна.

75 бесплатных планов и идей верстаков DIY для плотников

Вы хотите построить верстак самостоятельно, но не знаете, с чего начать? Или у вас заканчиваются идеи DIY?

Вот где мы входим со списком из 75 планов и идей по верстакам, которые помогут сразу дать толчок вашему хобби.

Каждый проект включает в себя источник с пошаговыми инструкциями, а также изображения или диаграммы с описанием.При необходимости мы также дадим несколько советов.

Итак, без лишних слов, приступим к работе!

1. Универсальный верстак

Этот план поможет вам построить базовый силуэт верстака, подходящий для любых целей. Следовательно, сборка настолько проста, как пирог, так что каждый может следить.

Одним из важных преимуществ этого плана является то, что автор тщательно измерил размер и размеры каждого материала. Он / она также упомянул фактическую толщину фанеры для вашей лучшей подготовки.

Материалы стоят около 120 долларов — не так дорого, но все же дороже, чем другие планы верстаков, описанные в этой статье. Но в конце концов вы получите то, за что платите.

Подробнее читайте здесь

2. Верстак 2 × 5 своими руками

Если вы находите материалы универсального верстака немного сложными, этот план для вас. Список покупок прост: один лист фанеры (используется для обеих полок) и другие распространенные материалы.

Кроме того, на каждом этапе автор включала собственные схемы и рекомендации.Обязательно прочтите общие инструкции перед тем, как приступить к работе.

Подробнее читайте здесь

3. Верстак для настольной пилы

Этот верстак предназначен для настольных пил и хранения древесины, что сделает вашу работу с деревом более организованной.

Стоимость будет варьироваться в зависимости от материалов, перечисленных автором. Но не волнуйтесь, средняя ориентировочная цена составляет около 70-80 долларов, что намного дешевле, чем у верстака, купленного в магазине.

Автор добавил много фото для каждого шага, и каждое изображение содержит подробные замеры.Кроме того, не забудьте обратить внимание на дополнительные примечания для наиболее полного результата.

Подробнее читайте здесь

4. Верстак двухкамерный с роликами

Верстак имеет простую конструкцию для настольной пилы с 2 рамками: верхней и нижней. В инструкции есть много подробных фото с акцентом на ножки и углы, чтобы сделать конструкцию более жесткой.

Более того, автор добавил резиновые ролики с фиксатором на настольную пилу, чтобы облегчить транспортировку.

Иногда вам приходится работать в другом месте, а перемещение верстака регулярно бывает хлопотно и сложно.Благодаря роликам подъем электроинструмента больше не является проблемой.

Подробнее читайте здесь

5. Ultimate Mobile Workbench

Преимущество этого верстака — мобильность. Вы можете расширить и отрегулировать верхнюю часть по вертикали и прикрепить любой большой электроинструмент болтами к стене из перфорированной доски.

Из-за многозадачности этот план довольно сложен. Процесс состоит из 10 шагов, каждый из которых автор описывает предельно подробно. К тому же он стоит порядка 150-200 долларов.

Подробнее читайте здесь

6.Выходной стол рабочего места 4 × 8

Если приведенный выше план идеально подходит для небольшого рабочего пространства, то этот дизайн подходит для больших гаражей.

Эта огромная скамья умещается на полном листе фанеры — 4 фута в ширину и 8 футов в длину. Стоимость от 100 до 150 долларов в зависимости от качества фанеры.

На плане есть множество иллюстраций и схема, показывающая всю структуру верстака с размерами для каждой полки.

Подробнее читайте здесь

7. Простой портативный верстак

Это простой вариант, который можно сделать за полчаса при бюджете в 100 долларов.Для этого требуется всего ½ листа МДФ (древесноволокнистая плита средней плотности), поэтому вы можете использовать вторую половину для создания еще одного стола.

Каждый шаг содержит 1 цветную диаграмму и множество изображений, показывающих реальный результат. Эскизы также включают измерения и дополнительные примечания.

Совет: вам следует нарезать лист МДФ в магазине, потому что он чертовски тяжелый. Список вырезов уже включен для вашей справки.

Подробнее читайте здесь

8. Верстак для тяжелых условий эксплуатации

В этом плане используется толстая фанера для изготовления верстака грузоподъемностью более 400 фунтов.

Шаги четкие и понятные, но лучше с подробными размерами на фотографиях.

По словам автора, на нижней полке прогиба потребуется меньше, чем на верхней. Поэтому он хочет построить верхнюю раму как для хранения инструментов, так и для рабочего пространства, а нижнюю — только для хранения.

Подробнее читайте здесь

9. Верстак складной с ящиком

Идея подойдет тем, у кого на стене уже были полки из досок или планок.Верстак также приклеивается к стене и складывается, когда не используется

Учебник очень подробный, с цветными диаграммами и множеством советов по материалам. Автор также рассказывает, как установить перфорированную доску и создать французскую полку для шипов, если у вас ее нет.

Подробнее читайте здесь

10. Функциональная рабочая среда

На наш взгляд, это один из самых профессиональных планов верстака своими руками, который дает вам красиво сделанный вручную функциональный продукт. Следовательно, требуется систематический строительный процесс.

Но не бойтесь, это не так уж и сложно. Имеется технический чертеж, на котором отмечены отдельные части верстака, и список материалов и список покупок также основаны на этих символах.

Подробнее читайте здесь

11. Простой гаражный верстак на 1 машину

Этот верстак имеет ширину 2 фута и длину 8 футов, что является средним показателем для обычных деревянных работ. Прекрасно помещается в гараж на 1 машину. Учебное пособие также представляет собой кусок пирога, состоящего всего из 5 шагов.

Вы можете хранить ящик для инструментов на колесиках с одной стороны, а дрова или ящики на полке с другой стороны.

Подробнее читайте здесь

12. Квартира Workbench

В отличие от гаражных верстаков, идеальный квартирный верстак не должен иметь запаха, быть прочным и создавать как можно меньше шума во время строительства.

Поэтому автор выбрал пиломатериал из кедра, благодаря его прочности и доступности.

Кроме того, этот верстак имеет компактную конструкцию, что также является плюсом для жилых помещений.

Подробнее читайте здесь

13. Верстак детский

Этот план — недорогая альтернатива новому купленному в магазине верстаку, который обязательно понравится вашим детям.

Задняя панель на самом деле представляет собой классную доску, позволяющую вашим детям рисовать все, что они хотят.

Кроме того, присоединиться к вашему проекту рукоделия детям достаточно просто. Вы можете закончить план за короткое время с помощью всего лишь приспособления Kreg, так что начинайте катать мяч прямо сейчас!

Подробнее читайте здесь

14. Верстак для небольших мастерских

Этот верстак легко поместится в углу магазина и при этом оставит для вас много места. Как и детский верстак, это можно сделать за несколько минут с помощью приспособления Kreg Jig без клея.

Дизайн также прост: 1 столешница, 1 полка и колеса для удобства транспортировки. Автор предоставляет четкие фотографии каждого шага, чтобы каждый мог за ним следить.

Подробнее читайте здесь

15. Жесткий и долговечный верстак

Если вы обычно работаете с тяжелыми инструментами, такими как двигатель V-8, вам понадобится прочный верстак, который прослужит долгие годы.

Этот верстак — тот, который вы ищете. У вас будет видео-инструкция с 3 техническими чертежами для упрощения строительства.

Кроме того, эта идея стоит всего 50–100 долларов, так что ее может себе позволить каждый. Единственный недостаток: на это уходит целый день. Обязательно обработайте план на выходных.

Подробнее читайте здесь

16. Бесплатная Easy Build Workbench

Если вы все еще находите вышеуказанные планы такими сложными и дорогостоящими, эта идея может вас удовлетворить. Он создает рабочий стол без полки (только столешницу для рабочего пространства) и использует недорогие пиломатериалы 2 × 4.

С этим планом вы можете превратить любую старую деревянную мебель в своем доме в новую настольную пилу для обработки дерева.Благодаря простому дизайну инструкция тоже простая.

Подробнее читайте здесь

17. Традиционный верстак

Этот верстак имеет аутентичный классический дизайн с шероховатой поверхностью, скамейками, тисками и прижимными зажимами. Обычный умелец в нее обязательно влюбится.

Автор включает схемы для каждого шага и подробно объясняет их. К сожалению, все это рисунки от руки. Без настоящих фотографий сложно следить.

Подробнее читайте здесь

18. Удобный и дешевый верстак

Такой дизайн действительно удобен, особенно для высоких людей, не говоря уже о сверхнизкой цене.

Высота верстака более 3 футов, поэтому вы можете комфортно работать стоя. Между тем, нижняя полка имеет глубину всего 1 дюйм, а это значит, что она не будет мешать вам, когда вы сидите.

Автор также отмерил 1,5 ‘вылета со всех сторон верха, чтобы при необходимости использовать зажимы.

Подробнее читайте здесь

19.Складной верстак

При складывании этот верстак обеспечивает больше рабочего места. В сложенном виде он превращается в компактный шкаф и создает дополнительное парковочное место в вашем гараже.

План предлагает пошаговые инструкции, включая вырезание, разделение ящиков или сборку опорных кронштейнов.

Подробнее читайте здесь

20. Верстак для древесины

Если в вашем районе доступны услуги по удалению мертвых деревьев (или, по крайней мере, у вас есть аналогичные инструменты), следуйте этому плану, чтобы превратить мертвую сосну рядом с вашим домом в прочный верстак.

Этот стол имеет тернистый вид и больше подходит мужчинам, чем женщинам. Автор также добавил берег в щель под столом.

Подробнее читайте здесь

21. Раскрывающийся рабочий стол

Этот верстак остается прикрепленным к стене, включая раскрывающийся стол, поэтому его можно прикрепить к стене, когда он не используется.

Автор делит свой контент на 5 отдельных вкладок, чтобы читатели могли легко следить за ним. Он также добавляет полезные советы по некоторым шагам.

Подробнее читайте здесь

22.Рабочий стол Easy Workshop

Этот верстак имеет стандартную конструкцию и имеет открытые концы для зажима. Он также относительно высокий, чтобы вместить стандартную высоту столешницы в мастерской.

Автор предоставила очень подробный список вырезок, а ее схемы также заполнены измерениями и дополнительными примечаниями.

Подробнее читайте здесь

23. 4-часовой верстак $ 70

Как видно из названия, это один из самых дешевых и простых планов. Автор также предлагает применить эту идею для создания стеллажа.

Уникальной особенностью этого верстака является люфт, прикрепленный к полке и верхней раме. Там будут подробные инструкции по разметке выемок, и вам нужно будет только следовать линии на следующих шагах.

Подробнее читайте здесь

24. Простой прочный верстак

Этот план содержит не только пошаговые пояснения с изображениями, но и видеоинструкцию о том, как собрать свой любимый рабочий стол. Верстак также имеет колесики для удобства перемещения.

Общие расходы составляют около 140–175 долларов.Автор перечислил конкретную стоимость для каждого материала, чтобы вы могли скорректировать стоимость древесины и других материалов в соответствии с вашим бюджетом.

Подробнее читайте здесь

25. Инструментальные средства бюджета

Это наша рекомендация, если у вас ограниченный бюджет. Он стоит менее 100 долларов и занимает всего несколько часов.

Проект также прост, всего 3 основных шага. Список инструментов и материалов является исчерпывающим. Также прилагается видео, чтобы вы могли смотреть и собирать верстак одновременно.

Подробнее читайте здесь

26. Простой складной верстак (без хранения)

Опять же, это еще один складной верстак, но без хранения, он проще и занимает меньше времени. С другой стороны, вам понадобится перфорированная доска, на которую можно наклеить инструменты.

Автор не приложил слишком много фотографий, но этого достаточно, так как процесс кажется простым, а дизайн действительно компактным. Необходимые материалы также являются основными вариантами, доступными повсюду.

Подробнее читайте здесь

27. Верстак для прокатки своими руками

Для тех, кто проводит всю жизнь, строя больше времени на любом свободном пространстве внутри квартиры, это решение — компактный верстак с роликами.

Процесс может быть не слишком простым, но стиль письма автора его сильно упростил. Также будут фотографии крупным планом с акцентом на определенные части.

Подробнее читайте здесь

28. Устойчивый рабочий стол

Для этого проекта требуются простые палки и ламинированные доски, которые всегда есть в наличии в Home Depot по низкой цене.

Имея размеры 24 x 48 x 34 в, он идеально подходит для работы из светлого дерева. А все разное можно разместить на узкой полке внизу.

Подробнее читайте здесь

29. Верстак шкафный

Этот верстак представляет собой сочетание классического стиля, массивного хранения, огромной столешницы и тисков. На его поверхности вы с комфортом справитесь с самыми сложными задачами.

Всего 10 ступеней; к каждому прилагается текст описания и фотография. Бонус: ящики могут выдвигаться с обеих сторон верстака.

Подробнее читайте здесь

30. Верстак для металлолома

Мы называем эту идею «верстак для металлолома», подразумевая его простой и в какой-то степени скучный дизайн, а не потому, что он сделан из лома.

Некоторые люди не хотят бояться ремонтировать, царапать или вмятины на верстаке, поэтому они выбирают «некрасивый» вид, чтобы снизить затраты и сэкономить время. Если вы один из них, попробуйте этот проект.

Подробнее читайте здесь

31. Верстак для шкафа

Этот план получил свое название по месту, где был создан. Автор использовал свой шкаф с металлическими полками и вешалками, чтобы построить новую плавающую полку, которая отлично работает как верстак.

Если в вашем доме есть подобное пространство, например, балкон или старая прачечная, попробуйте это.Для завершения нужно всего 2-3 шага.

Подробнее читайте здесь

32. Верстак для новичков

Этот проект поможет вам воплотить вашу идею из ничего в законченный продукт. Вы получите простую конструкцию с роликами для повышения портативности.

Первый шаг — провести мозговой штурм всех своих знаний и навыков, чтобы сделать эскиз или трехмерный образец. Другие начальные этапы, такие как подготовка материалов или шлифовка, также подробно объясняются.

Подробнее читайте здесь

33. Верстак со сплошным каркасом

Этот план направлен на выбор подходящих материалов для получения профессионального результата.

Автор очень подробно описал материалы, побуждая читателей использовать толстые ориентированно-стружечные плиты для верха и балки 4 × 4 и 2 × 6 для каркаса.

Однако технические чертежи не включают в себя слишком много измерений, поэтому для новичков это может быть немного сложно. Вы, вероятно, потратите на этот проект целые выходные.

Подробнее читайте здесь

34. Верстак для высоких парней

Этот верстак имеет размеры 42H x 60L x 27,5 Вт с 4 × 4 стойками, который является жестким и достаточно высоким для более умелых работ с редуктором, таких как восстановление оборудования механизмов.

Высота 42 дюйма подходит для гигантских пользователей лучше, чем высота стандартного рабочего места (30–39 футов). Кроме того, этот проект займет у вас менее 3 часов и стоит около 90 долларов.

Подробнее читайте здесь

35. Верстак Ultimate Garage

Всего за несколько долларов вы получите профессиональную инструкцию по созданию рабочего места премиум-класса. Его гладкий дизайн, прочность и универсальность помогут улучшить ваш типичный гараж.

Инструкция содержит сверхдетальное описание с фотографиями и технический чертеж с размерами.Автор также дал много советов, чтобы сделать проект более практичным.

Подробнее читайте здесь

36. Простая сборка верстака 2 × 6 с роликами

Этот верстак имеет гладкий и прочный силуэт с двумя столешницами. Вы также можете настроить дизайн под свои нужды.

Автор делит свой контент на 5 отдельных вкладок, чтобы статью было легко читать. Щелкните каждую вкладку, чтобы просмотреть шаги, инструменты, материалы и список вырезов.

Подробнее читайте здесь

37. Верстаки сдвоенной прокатки

Этот план превратит ваш старый хромой рабочий стол в 2 верстака за счет использования ножек стола.Вам нужно только добавить фанерную столешницу и полки (если есть возможность).

Подробнее читайте здесь

38. Тележка для верстака с откидной крышкой 2 × 4

Тележка

Fliptop — это компактное решение, позволяющее прикрепить инструмент с одной стороны, а затем перевернуть его, чтобы скрыть от глаз.

Эта статья предоставит вам достаточно информации об этом уникальном дизайне и цветовых схемах, чтобы помочь вам сразу построить его.

Подробнее читайте здесь

39. Портативный верстак с большим объемом хранения

Если вы хотите максимально использовать размер рабочего стола, раствор хранится снизу и с обеих сторон.Вы можете найти способ удерживать все на этом верстаке и катать его вместе с собой.

Этот продуманный дизайн включает перегородки разных размеров и отсутствие выдвижного ящика. Тем не менее, в нем можно хранить множество мелких вещей, таких как банки для рисования, кисти, водолазы и т. Д.

Подробнее читайте здесь

40. Модульный верстак

Вот и мы подошли к плану верстака мечты, о котором все думают. Он включает в себя практически все, что вам нужно для обработки дерева: складной стол, подставку для раскатной настольной пилы, стол Metier, шкафы и полки.

Большое количество деталей и функций потребует больше времени и материалов для обработки. Тем не менее, уровень сложности только новичок.

Подробнее читайте здесь

41. Тщательный верстак

Автор не зря назвал этот план «идеальным верстаком». Дизайн может быть хромым, но гарантия — его высокое качество.

Автор написал этот план основательно: он разделил его на 35 маленьких шагов, каждый шаг имеет свою распечатку инструкции (скачать бесплатно).Он также использовал много шарниров и клинья врезки для обеспечения жесткости.

Подробнее читайте здесь

42. Мобильный верстак

Белая роспись в сочетании с комбинацией ящика и полок напомнит вам мебель в магазинах Ikea.

Этот верстак можно перемещать и создавать дополнительное хранилище для ваших инструментов. В план входит 10-минутный видеоролик, который вы можете просмотреть и следить за ним шаг за шагом.

Подробнее читайте здесь

43. Супер верстак

Этот верстак имеет металлические ножки и рамы, ящики для инструментов и ролики.Верх дорожки для боулинга готов, а нижняя полка шероховатая и неровная.

К тому же этот верстак довольно тяжелый и громоздкий, поэтому мы рекомендуем его для больших мастерских. Клей не требуется, так как строительный метод заключается в скреплении шпунта и паза.

Подробнее читайте здесь

44. Недорогой верстак

2 часа выполнения и бюджет в 20 долларов — какая невероятная цена! Инструкции по вырезанию и сборке также удобочитаемы с фотографиями крупным планом.

С другой стороны, вы не можете ожидать сверхнадежного качества или материалов премиум-класса с этим быстрым и дешевым проектом.Этот верстак подходит для легких и средних работ с редуктором, а не для стучания молотком или стояния на нем.

Подробнее читайте здесь

45. Простой верстак за 50 долларов

Если у вас ограниченное время и ресурсы, возможно, стоит попробовать этот план за 50 долларов. В нем достаточно места для всего вашего деревообрабатывающего оборудования и достаточно места.

Используйте инструменты и списки покупок, чтобы собрать то, что вам нужно, а затем следуйте инструкциям, чтобы подготовиться к часу создания этого простого рабочего места.

Подробнее читайте здесь

46.Компактный складной рабочий стол

Это умеренный проект, который обойдется вам более чем в 100 долларов и займет целый день. Для этого требуется всего 2 листа фанеры и необходимая фурнитура.

Столешница складывается с двух сторон, так что вы можете превратить весь верстак в компактный шкаф за секунды. Вы можете быстро катать его с четырьмя колесами под ним.

Подробнее читайте здесь

47. Верстак для мастерских с разделителями полок

Это универсальный сборочный стол, который больше всего подходит для мастерской.Одной из важных особенностей являются разделители, позволяющие размещать сверла или ружья вертикально в каждой ячейке.

Автор сделала этот верстак на основе предыдущего пиломатериала и старой полки, которую нашла на Free Craigslist, так что это определенно дешево. Мы уверены, что эта идея вас очень вдохновит.

Подробнее читайте здесь

48. Верстак настенный складной

.

Эта конструкция не занимает места на полу, так как верстак полностью закреплен на стене. Как только вы закончите работу, сложите его обратно в стену.

Существует GIF, который дает вам лучшую визуализацию того, как он складывается вверх и вниз. Полный технический чертеж также включен для вашей справки.

Подробнее читайте здесь

49. Верстак настоящего плотника

Существует множество вариантов конструкции верстаков, таких как выдвижные ящики, шкафы или настольные пилы. Но «настоящий плотник» может предпочесть правильную систему удержания работы, подобную этой: комбинацию всех механизмов удержания работы, о которых вы только можете подумать.

Этот план объясняет, как установить основу для удержания каждого инструмента, вырезать доску и собрать все детали.Обязательно прочтите его от начала до конца, так как метод довольно сложный.

Подробнее читайте здесь

50. Свободный верстак для рукоделия

Нам очень нравится этот план, потому что в нем перечислены все инструменты, материалы и список вырезов в таблицах. Даже практическое описание также отображается в отдельных разделах.

Также есть формулы для размеров и подробные схемы. Это верстак настольной пилы — готовое изделие не имеет полки и хранилища.

Подробнее читайте здесь

51.Детский верстак DIY

Создайте для своих детей полный набор верстаков со столешницей, нижней полкой и вешалкой. Этот бесплатный проект содержит список инструментов, списки материалов, эскизы, цветные изображения и пошаговые инструкции по построению.

Маленький силуэт также добавляет очарование этому месту. Вы также можете изменить размеры, чтобы сделать его верстаком для маленьких взрослых

Подробнее читайте здесь

52. Складной портативный верстак

В отличие от вышеупомянутых складных верстаков, у которых есть только складывающиеся верхние части, этот план позволяет складывать всю скамью толщиной до 7 футов.Следовательно, портативность — его самый большой плюс.

Вы можете следить за списком раскроя, техническим эскизом и видео с инструкциями. Процесс занимает всего до 4 часов и стоит менее 100 долларов.

Подробнее читайте здесь

53. Верстак из сосны Classic

Классический стиль всегда длится вечно и никогда не устаревает. Этот план подходит для новичков, поскольку он содержит только стандартные шаги и стоит около 50-100 долларов.

Хотя дизайн очень простой, автору необходимо предоставить более крупные планы своих работ с нашей точки зрения.

Подробнее читайте здесь

54. Верстак для поддонов

Поддоны из старых кроватей или деревянных ящиков все еще пригодятся, если вы знаете, как их использовать. Просто сделайте каркас и прикрепите к нему поддоны, чтобы получился совершенно новый верстак.

Более того, этот верстак идеален для высоких людей. Если вы один из них, вам больше не нужно наклоняться.

Подробнее читайте здесь

55. Верстак со скрытой полкой

Если вы хотите хранить свои «секретные вещи», этот рабочий стол предоставит вам скрытый отсек, встроенный в нижнюю полку, на который никто никогда не взглянет.

Основные этапы — создание стандартной рамы рабочего стола, установка средних опор, а затем добавление нижней поверхности для создания «потайной полки».

Подробнее читайте здесь

56. Верстак передвижной (без полки)

Это верстак для начинающих, который подходит как для легких, так и для начинающих пользователей. В нем нет полки, поэтому все будет размещено на столе.

Автор сделал акцент на качестве материала (общая стоимость около 120 долларов) и жесткости. На столешнице можно удобно сесть или встать.

Подробнее читайте здесь

57. Гаражный верстак Easy 2 × 4

Этот план предлагает самый традиционный дизайн рабочего места с 1 столешницей и 1 нижней полкой (оба имеют одинаковые размеры).

Верхняя часть верстака изготовлена ​​из бруса, а нижняя полка — из толстой фанеры, что обеспечивает прочную конструкцию.

Кроме того, после каждого шага автор всегда дает важные советы, которые помогут читателям упростить процесс построения.

Подробнее читайте здесь

58. Верстак с подставкой для торцовочной пилы

Этот верстак включает стойку для торцовочной пилы и может быть легко настроен.Когда работа будет завершена, верстак можно поставить в каждом углу на роликовых тележках.

Стенд для торцовочной пилы также является основой всего этого проекта. У вас будет элегантный симметричный дизайн, поскольку тележки могут скользить под скамейкой.

Подробнее читайте здесь

59. Недорогой Solid Workbench

.

Верстак прочен и долговечен благодаря авторскому расчету правильных пропорций при изготовлении каркаса. Он подробно объяснил на втором этапе, поэтому обязательно внимательно прочтите его план.

Автор также рекомендовал несколько дополнительных шагов, которые помогут вам настроить рабочий стол. Кроме того, этот проект стоит всего около 80 долларов.

Подробнее читайте здесь

60. Супер компактный рабочий стол

Этот верстак крепится прямо к стене и почти не занимает места на полу.

Кроме того, этот универсальный верстак благодаря своему уникальному дизайну может стать горшком или столом для прачечной. Если вы хотите использовать его для столярных работ, сделайте дополнительную доску, чтобы наклеить на нее инструменты.

Подробнее читайте здесь

61. Рабочий стол

Этот верстак — все, что вам нужно для деревообработки! Он имеет подставку для торцовочной пилы, подставку для настольной пилы, нижнюю полку и быстродействующие ролики.

Этот верстак поражает своим внешним видом благодаря наличию выреза. Вы можете снять кусок настольной пилы и использовать его для торцовочной пилы.

Подробнее читайте здесь

62. Надежный и дешевый верстак 2 × 4

Еще одна идея из коллекции «Быстро и дешево»! Этот верстак имеет простой вид и достаточно надежен для выполнения тяжелых работ.

Автор предоставил свои инструкции двумя способами: наглядными видео и пошаговыми инструкциями. У вас будет много снимков крупным планом, чтобы легко понять идею.

Подробнее читайте здесь

63. Инструментальные средства Easy Build

Этот верстак имеет простую конструкцию, но при этом обладает сверхпрочным и стильным дизайном. План также можно изменить, чтобы вы могли настроить его для модульной системы.

Вы можете прочитать раздел обсуждения, чтобы получить больше опыта от других читателей, которые ранее пытались создать этот верстак.

Подробнее читайте здесь

64. Верстак разборный

.

Этот верстак стоит менее 50 долларов и может быть разбит на отдельные части для удобства хранения. Поэтому это отличный вариант, если вы хотите поработать на улице.

Автор предложил использовать фанеру 2х8 вместо 2х4, так как она менее дефектная и удобнее работать с уголком листа.

Подробнее читайте здесь

65. Рабочий стол Cubic Blueprint

Этот верстак имеет стильный дизайн, который подходит для пользователей младшего возраста и более среднего возраста.Вы можете хранить все свои мелкие инструменты под столешницей или прямо на поверхности стола благодаря просверленным отверстиям для собак.

Можно использовать целый лист фанеры или обрезать пиломатериал до нужных размеров. Этот верстак огромен, поэтому вы можете уменьшить его, чтобы он поместился в меньшем пространстве.

Подробнее читайте здесь

66. Дешевый верстак

Вы можете построить себе новый верстак всего за 25 долларов и отрегулировать количество материалов для большего или меньшего размера (стоимость изменится соответственно).Также принимаются подручные материалы вокруг вашего дома.

Соберите ориентированно-стружечную доску, необходимое оборудование и фанеру 2 × 4, а затем следуйте инструкциям, чтобы получить окончательный результат!

Подробнее читайте здесь

67. Переносной верстак

Это малогабаритный верстак с роликами для удобной транспортировки. Кроме того, он достаточно прочен, чтобы вместить все ваши инструменты.

Он также поставляется с надставкой, которая может выдвигаться и выдвигаться для создания большего рабочего пространства или закрываться для бережного хранения оборудования.

Подробнее читайте здесь

68. Верстак Pony Wall

Обладая гладким и элегантным дизайном, этот верстак может использоваться как шкаф для аксессуаров или кухонный шкаф, а также как столярные изделия.

Вы можете использовать любую оставшуюся рамную плату в сочетании с другим оборудованием, которое требуется в списке покупок. Следите за фотографиями и видео автора, и вы закончите свою работу.

Подробнее читайте здесь

69. Верстак со съемным верхом

Эта конструкция похожа на коробку из дерева на 4 ножках.Ящик для хранения съемный, чтобы вы могли положить его под кровать или диван.

Строитель предоставил множество технических эскизов для каждой секции с подробными размерами, чтобы помочь читателям быстро понять ее идею.

Подробнее читайте здесь

70. План Storage Workbench Plan

Такая конструкция позволяет хранить небольшие расходные материалы внутри ящика. В центре столешницы есть полка. Вы увидите «крышку», которая может открываться и закрываться, чтобы закрыть содержимое внутри.

В этом плане вы можете использовать имеющееся дерево или петли и ножки от старых столов.В конце концов, экономия времени — это всегда хорошая идея.

Подробнее читайте здесь

71. Верстак для начинающих

Эта удобная рабочая зона — то, что вам нужно, чтобы начать свой путь к строительству. Для проекта потребуется только циркулярная пила, фрезерный станок, дрель, а все остальное зависит от вас.

Инструкция по сборке также проста в 4-5 шагов. Так что беритесь за инструменты и начинайте катать мяч прямо сейчас.

Подробнее читайте здесь

72. Верстак разборный с разделителями

Честно говоря, у сообщества плотников всегда есть идеи по экономии места.Это еще один бесплатный план с подробным описанием, цветовыми схемами, списком покупок и вырезкой.

К нему прикреплена отдельная верхняя часть с 2 ножками, которая при открытии создает рабочую поверхность. В сложенном виде он занимает всего 4 кв. Фута

Подробнее читайте здесь

73. Складной верстак

Вы можете сложить эту рабочую станцию ​​плашмя к стене, когда она не используется. На стене есть защелка, чтобы надежно удерживать верстак. В сложенном виде выглядит как обычный стол.

План состоит из списка материалов, списка вырезов и всех измерений. Один совет по созданию этой уникальной скамейки: сначала установите столешницу на стену, а потом прикрепите петли.

Подробнее читайте здесь

74. Верстак с универсальными вставками

Это обычный портативный верстак, но он исходит из идеи строителя: вы можете добавить универсальную тележку со вставками для хранения инструментов. Она также предоставила схемы со всеми необходимыми размерами.

Не забывайте проверять наличие квадратов после каждого этапа и просверливать все отверстия перед тем, как скрепить детали винтами.

Подробнее читайте здесь

75. Верстак и вспомогательный рабочий стол

Следуйте этому плану, и вы получите набор из 2 предметов: верстак и рабочий стол. У них один и тот же силуэт, но разных размеров. Вы можете передвинуть стол на колесиках и подложить под верстак.

Материалы для этого набора можно легко найти в любом местном магазине. Вы сделаете 5 шагов от этих невероятных электроинструментов.

Подробнее читайте здесь

Заключение

Когда вы устали от всех пил, ящиков для инструментов, шлифовальных машин и сварщиков, валяющихся в вашем гараже, самый важный инструмент, который вам когда-либо понадобится, — это верстак.

Самостоятельное создание верстака может оказаться трудным, если не следовать некоторым планам верстака, проверенным многими мастерами по дереву.

И мы сделали всю работу за вас, выбрав обширный список лучших идей рабочего места, которые творческие, но простые в использовании.

Если вы найдете наш список полезным, не стесняйтесь делиться своими мыслями в разделе комментариев ниже.

Расскажите своим друзьям и семье об этих невероятных идеях, чтобы вдохновить их попробовать что-то новое.

сообщить об этом объявлении

Наши лучшие проекты и планы деревообрабатывающих верстаков

проекты и планы деревообрабатывающих верстаков для всех уровней квалификации

Верстак — это сердце вашей мастерской, поэтому важно, чтобы он соответствовал вашим потребностям.Здесь мы собрали несколько отличных проектов и планов деревообрабатывающих верстаков для всех уровней квалификации. Нажмите «Запустить слайд-шоу» ниже, чтобы просмотреть нашу галерею планов рабочих мест. Щелкните заголовки заголовков, чтобы найти статьи с практическими рекомендациями и планы для каждой из них.

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Новомодный верстак

С шестью зажимами для труб и небольшим количеством обрезных пиломатериалов вы можете сделать недорогую скамейку, столь же универсальную, как швейцарский армейский нож

.

Скамья из твердой фанеры

Постройте этот простой, но универсальный верстак за выходные менее чем за 250 долларов.И вам не понадобится фуганок или строгальный станок.

Долговечная скамья

У этого верстака широкая верхняя часть и прочное основание, обеспечивающее прочную опору и много места для хранения.

Создание гибридного рабочего места Roubo

Следуйте за Fine Woodworking John Tetreault строит верстак качества семейной реликвии из мелиорированного каштана и клена в этой серии видео из семи эпизодов.
Смотреть сейчас

Рабочий стол, который работает

Маленькая столешница без хвостовых тисков служила этому мастеру-мастеру мебели в течение трех десятилетий.

Простой, прочный верстак

Когда дело доходит до верстаков, есть одна загвоздка.Каждому плотнику нужен хороший станок, но сложно построить традиционный верстак, не имея… как вы уже догадались… верстака. Узнайте, как собрать простой верстак, который поможет вам начать работу по дереву.
Узнать больше

Верстак Мэтта Monster

В этом видео-семинаре я покажу вам шаг за шагом, как сделать прочный верстак, рассчитанный на всю жизнь.Конструкция проста, весь фокус в том, чтобы справиться с огромным количеством пиломатериалов. Подключайтесь, чтобы посмотреть сериал, где вы найдете множество полезных советов и приемов.
Смотреть сейчас

Запустить слайд-шоу Планы рабочих мест

• Вместо

Независимо от проектов, над которыми вы работаете, есть вероятность, что вы могли бы выполнять их более эффективно с помощью рабочего места. Создание собственного верстака не обязательно требует сложной работы с деревом, но прежде чем приступить к созданию собственного верстака, подумайте о нескольких вещах, например о том, как вы его в основном используете и сколько места у вас есть для него.Относитесь реалистично к своему уровню столярных навыков — некоторые из этих планов довольно обширны. Вот еще несколько основных соображений, о которых следует помнить.

Распространенной ошибкой, которую люди склонны делать, среди прочего, является приближение к строительству своего рабочего места, как они делают с другими проектами деревообработки или мебели. Проще говоря, комод должен выглядеть красиво, а верстак — нет.

В конечном итоге на вашем верстаке появятся случайные кусочки краски, пятна, дыры от гвоздей и скоб, порезы и простой старый износ.Это не обязательно должно быть необычно или дорого. Важными элементами хорошего верстака являются то, что он прочный и долговечный, все остальное — лишнее.

Если вам нужна небольшая помощь в выборе верстака, который подходит именно вам, ознакомьтесь с нашим списком из 20 бесплатных планов рабочих мест.

Классические планы Workbench

Что-то становится классическим только потому, что оно проверено и надежно, и на него можно положиться долгое время. Для этих планов вам понадобятся тиски для ног, упор для глиссирования и фиксаторы, прежде чем вы начнете.Рекомендуется работать с такой древесиной, как твердый клен, которая является тяжелой, твердой, жесткой и менее дорогой, чем другие варианты. С учетом сказанного, вы, безусловно, можете пойти другим путем.

Найдите планы в Benchcrafted

Простые планы Workbench

Предоставлено семейным мастером

Простой и доступный по цене не означает низкое качество. Особенно, когда речь идет об этих планах верстака. В то время как этот проект оставит вам верстак, которого хватит на долгие годы, он обойдется вам всего в 20–100 долларов на сборку и может быть завершен за один день.

Найдите планы в Family Handyman

Планы верстаков в гараже

Даже если вы не тратите много времени на верстак для столярных работ, вы, вероятно, могли бы использовать его для простых задач по дому. Скорее всего, вы будете заниматься этими проектами в своем гараже.

Связанное сообщение: Best Jigsaw

Эти планы гаражных верстаков требуют использования стола или циркулярной пилы, кондуктора Kreg, ударной отвертки и лобзика. Материалы можно найти менее чем за 130 долларов.

Найдите планы в Shanty 2 Chic

Бюджетные планы верстаков

Предоставлено Family Handyman

Если вы ищете более доступный вариант, материалы для этого верстака стоят около 50 долларов. Это также достаточно простой проект даже для новичка, и его можно выполнить за несколько часов.

Найдите планы в Family Handyman

Ultimate Workstation Планы

Этот проект верстака обширен и лучше всего подходит для тех, кто обладает продвинутыми навыками.Убедитесь, что у вас есть гараж или подвал, где достаточно места для скамейки такого размера. Необходимые инструменты включают в себя приспособление для карманного отверстия, торцовочную пилу, настольную пилу, циркулярную пилу, лобзик и гвоздезабиватель.

Найдите планы в Rogue Engineer

Планы верстаков 2 x 6 футов

Эти планы верстаков 2 x 6 дюймов достаточно просты, а материалы обойдутся вам всего в 80–100 долларов. Весь проект, скорее всего, можно завершить за 2-3 часа, и, если не считать циркулярной пилы, у вас уже может быть большинство других необходимых инструментов.

Найдите чертежи в Octane Press

Планы верстаков для тяжелых условий эксплуатации

Если вы всегда переходите к следующему крупному столярному проекту, вам понадобится верстак, способный выполнять много тяжелых работ.

Связанное сообщение: Лучший комбинированный комплект аккумуляторной дрели

Эти планы помогут вам построить верстак, готовый к работе. Инструменты, которые вам понадобятся, включают дрель, ударный шуруповерт, сверло по металлу, торцовочную пилу и лобзик (или ручную пилу).

Найдите планы в One Project Closer

Планы деревообрабатывающих верстаков

Деревообрабатывающие верстаки имеют множество уникальных потребностей и требований, и эти планы учитывают эти различия.Для изготовления этого верстака вам понадобятся дрель, циркулярная пила, фрезерный станок, ленточная шлифовальная машина, орбитальная ручная шлифовальная машина и лобзик, а также некоторые стандартные инструменты, такие как отвертка, гаечный ключ и ножовка.

Найдите планы на jdege на Instructables

Планы верстаков Shaker


Мастерство, необходимое для создания этого верстака, не останется незамеченным. Будьте готовы потратить несколько дней и несколько сотен долларов на выполнение этого проекта. Это будет предмет, которым вы можете гордиться.

Найдите планы в Wood Archivist

Планы верстаков Flip-Top

Когда пространство ограничено, пора проявить творческий подход. Именно для этого и предназначены эти планы. Верстаки с откидным верхом предназначены для использования как в качестве верстака, так и в качестве хранилища для таких вещей, как торцовочная или настольная пила.

Найдите планы в «Пилы на коньках»

Планы модульных верстаков

Возможно, вы ищете верстак, который должен выполнять несколько функций, и вам остается только гадать, какой тип построить.Тебе повезло. Этот верстак может меняться в соответствии с вашими потребностями. Он может действовать как один большой верстак или делиться на два меньших. Он также находится на колесах, что делает его мобильным, когда вам нужно переехать в другую часть гаража или подвала.

Найдите планы в Gadgets and Grain

Планы складных верстаков

Если вы работаете в таком пространстве, как небольшой гараж, который выполняет тройную работу, вам может потребоваться верстак, который можно сложить и убрать с дороги, когда не используется.Эти планы помогут вам построить проект в рамках бюджета и всего за полдня. Однако вы должны отметить, что эти планы требуют некоторого продвинутого уровня навыков.

Найдите планы в DIY Network

Планы малых верстаков

Даже когда небольшой верстак — это все, что вам нужно, вам все равно понадобится что-то прочное, которое устоит со временем. Попробуйте выбрать древесину, которая адаптируется к климатическим изменениям, например кедр. Этот проект займет всего день.

Найдите планы в разделе «Мои планы на открытом воздухе»

Верстак для углов с ленивыми планами Сьюзан

Использование углов — это огромная экономия места.В планы этого углового верстака также входит ленивая Сьюзен для больших инструментов. Проект требует среднего уровня квалификации.

Найдите планы у Аны Уайт

Планы верстаков для верхней части двери

Если вам удастся достать прочную дверь с сердечником из 50-х годов, этот верстак достаточно прост в сборке и обеспечит вам долговечность. , прочная поверхность. Этот проект несложный и выполняется относительно быстро.

Найдите планы в Woodgears

Верстак с выходом для настольной пилы

Посмотрите эти планы для верстака, который поддерживает столярные работы, требующие настольной пилы.Скамья большая, прочная и имеет ящики с обеих сторон, что облегчает доступ к инструментам во время работы.

Найдите планы в журнале Wood Magazine

Планы верстаков прямоугольного сечения

Не обманывайтесь тем фактом, что этот проект прост, подходит для всех уровней квалификации и недорого. Основание этого верстака невероятно прочное, а вся деталь достаточно прочна, чтобы выдержать все, для чего вы ее используете.

Найдите планы в Popular Woodworking

Планы двухчасового верстака

Как вы уже догадались — это займет около 2 часов, чтобы построить.Неплохо для такого готового проекта. Несмотря на простоту конструкции, стенд должен выдержать испытание временем (и использованием). Она сделана из недорогого дерева, и при желании вы можете приобрести предварительно обрезанные доски.

Найдите планы на Honeybear Lane

Детские рабочие места

Маленькие дети никогда не слишком молоды, чтобы научиться радости работать руками. Создайте им собственный верстак, и ваш сын или дочь смогут работать вместе с вами. Вам понадобится лобзик, торцевой зажим, стол или циркулярная пила, торцовочная пила, орбитальная шлифовальная машина, дрель и гвоздезабиватель.

Найдите планы на сайте Fix This Build That

бесплатных планов Workbench — Nick + Alicia

| by Nick

Этот простой в сборке верстак, большой и прочный, станет ценным дополнением к любому магазину, так что получите бесплатные планы, чтобы сделать свой собственный!

Все проекты, над которыми я работал в этом доме, были, ну… для дома. Все дело в том, чтобы сделать дом красивым, удобным и организованным. Как этот маленький столик!

У Алисии всегда есть предметы, которые она хотела бы, чтобы я построил (вы можете увидеть множество других моих бесплатных планов по деревообработке), но этот был для меня, и только меня!

Я наконец понял, что строю эти проекты всего на двух козлах, которые были совсем не прочными, и на паре 2 × 4 с листом фанеры 3 × 8 футов наверху.

Это действительно не выдержит ничего со значительным весом, и это отбрасывало мои сборки только немного с квадрата / уровня / плоского.

Итак, я наконец решил, что пришло время построить «базу» моей мастерской. У меня есть верстак поменьше на другой стороне магазина, но он всего 18 на 48 дюймов. Этого недостаточно для большинства проектов, над которыми я работаю.

Мои бесплатные планы рабочего места имеют размеры 36 ″ x 73,5 ″, включают половину полки с одной стороны и зажимаются на по всему периметру.Достаточно места для создания больших или маленьких проектов.

Я думал о том, чтобы сделать его мобильным верстаком и добавить колеса, но пока я отказался от этого, но я знаю, что могу добавить их в любое время, срезав ножки и добавив несколько поворотных колес.

Моя спина поблагодарила меня за создание этого рабочего места несколько месяцев назад. Если вам нужен более крупный план верстака, который можно построить за день, то это то, что вам нужно!

(НАЖМИТЕ ИЗОБРАЖЕНИЯ, ЧТОБЫ ПРОСМОТРЕТЬ БОЛЬШУЮ ВЕРСИЮ)
Этот пост содержит партнерские ссылки, по которым мы взимаем небольшую комиссию с любой вашей покупки без каких-либо дополнительных затрат для вас.
См. Нашу полную политику раскрытия информации здесь. Спасибо за помощь в поддержке нашего блога.

ПЕРЕЧЕНЬ ПОКУПКИ И РЕЗКИ 909 / 26 ″ / 19,5 ″ / 19,5 ″
ПРОДУКТ КОЛИЧЕСТВО ДОСКА # CUTS 909 415 909 35,25 дюйма / 35,25 дюйма / 8 дюймов / 8 дюймов / 8 дюймов
2 35,25 дюйма / 35,25 дюйма / 8 дюймов
3 69.5 ″ / 20,25 ″
4 69,5 ″ / 20,25 ″
5 69,5 ″ / 20,25 ″
6 69,5 ″ / 20,251228 7
8 26 ″ / 26 ″ / 17 ″ / 17 ″
9 26 ″ / 29 ″ / 29 ″
10 ″ / 29 ″ / 29 ″
11 29 ″ / 29 ″
3/4 ″ Фанера 2 1 69.5 ″ x 32 ″ / 24 ″ x 29 ″
2 73,5 ″ x 36 ″

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

29

900 ноги ниже, используя указанные 2 × 4 ″. При сборке утилизируйте плиты 2 × 4 в местах ложных стыков внахлест (области 3 1/2 ″ на схеме ниже). Это гарантирует, что вы оставили достаточно места для правильного размещения пролетов. Соедините доски вместе с помощью 2.Винты конструкции 5 ″.

  • Положите две ножки на плоскую поверхность и вставьте пролет 69,5 ″ в область нахлеста, созданную на первом шаге. Закрепите строительными винтами 2,5 ″. Повторите то же самое с двумя другими ногами.
  • Соедините переднюю и заднюю секции вместе с 26-дюймовыми досками с помощью отверстий для карманов и винтов с отверстиями 2,5 дюйма на каждом конце с внутренней стороны. Они должны совпадать с местоположением частей пролета, которые вы прикрепили на последнем шаге.
  • Прикрепите три 29-дюймовых опоры сверху и снизу с интервалом 15.5 ″. Закрепите винтами с отверстиями под карман 2,5 дюйма.
  • Для нижней полки вырежьте по 3,5 x 3 дюйма в каждом углу, чтобы оставить место для ножек. Пока не прикручивайте верхнюю часть, потому что установка полки может быть проще, если вы не снимете ее.
  • Прикрепите переднюю и заднюю 19,5-дюймовые вертикальные опоры средней полки 17 дюймов от внутреннего края ножки с помощью винтов с отверстиями для карманов 2,5 дюйма, как показано (обратите внимание, что изображение ниже показано с задней стороны).
  • Установите две горизонтальные опоры для полок 26 ″ (спереди назад) и закрепите их с помощью клея и 2.Винты с отверстиями для карманов 5 ″.
  • Прикрепите 17-дюймовые горизонтальные детали (переднюю и заднюю), используя столярный клей и винты с отверстиями с карманом 2,5 дюйма.
  • Уменьшите размер полки до 29 ″ x 24 ″. Вырежьте 3,5 x 1,5 дюйма из углов, которые встречаются с ножками. См. Диаграмму ниже. Задвиньте полку и закрепите строительными винтами 1,5 дюйма на каждом углу.
  • Наконец, прикрепите верх, если вы еще этого не сделали. Я показываю, как я планировал прикрепить свой Kreg K5 Jig к столу, но затем решил прикрепить его к дополнительной доске, которую я могу закрепить в любом месте на верстаке.Это также делает его мобильным!
  • Вот и все — прочная, прочная поверхность с использованием наших бесплатных чертежей верстака! Это всего лишь 9 шагов для построения… неплохо, а? Если вы сделаете один для себя, пошлите мне несколько снимков .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
