Столярка своими руками

Столярка своими руками – это наверное мечта любого плотника и мастера, который любит работать с деревообработкой. Как же все распланировать и сделать помещение удобным для работы, сейчас все разберем поэтапно.

Столярка своими руками это действительно очень хорошая идея, если у вас иметься подходящее помещение для этого. Как правило, для этого используют промышленные помещения, со всеми необходимыми удобствами. Но сегодня я скорее всего буду рассматривать небольшую столярную мастерскую.

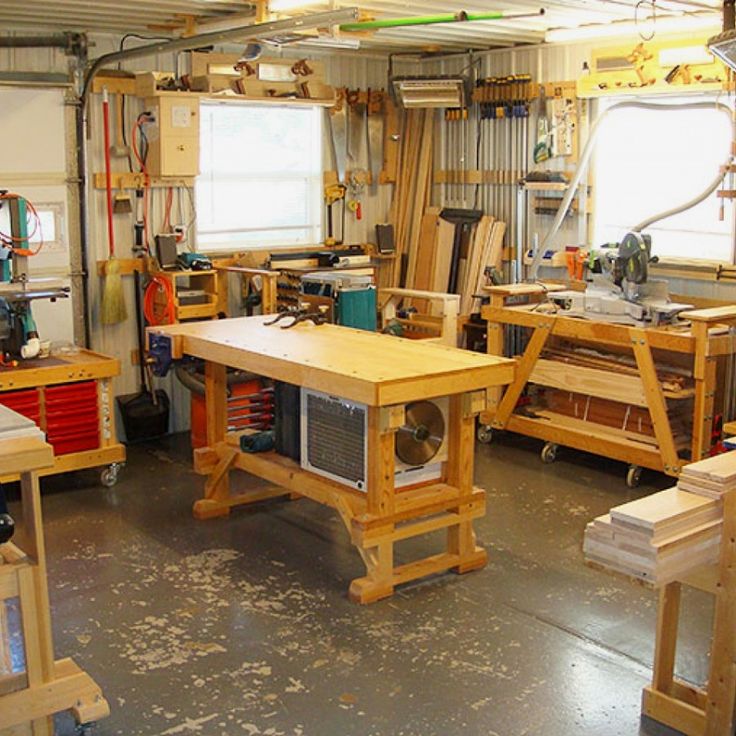

Место для столярки своими руками

Какое же место для этого выбрать? Если финансовые возможности не позволяют арендовать специальное помещение, отличным местом может послужить гараж, сарай или балкон у вас дома. Если вы живете в своем частном доме, то наверняка у вас иметься постройка в виде сарая. Это может быть отличным помещением, которое можно переоборудовать под свои потребности.

В случаи проживания в городской квартире, возможным вариантом вашей столярке послужит либо гараж или балкон. Вариант с балконом так же не всегда подходит. Если площадь его недостаточно большая, то я думаю, даже не стоит начинать. Требуется визуально оценить, сколько место вам будет необходимо для инструмента и материала.

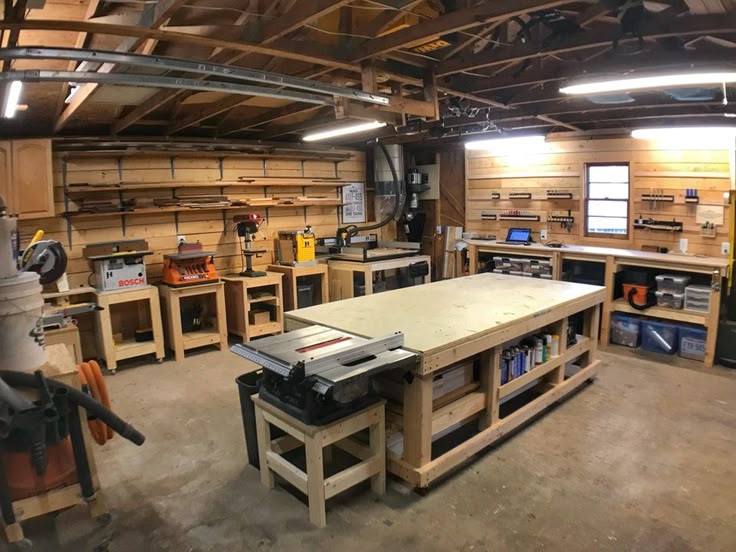

Гараж будет просто отличным местом под вашу столярку своими руками. А если в нем не находиться ваша машина на постоянном хранении, то это просто хорошо.  А вообще, это очень удобно иметь мастерскую в гараже, где большинство удобств уже иметься. Так что если у вас стоит выбор между балконом и гаражом, лучше выбрать гараж.

Обустройство столярки своими руками

Если вы решили организовать солярку своими руками, то требуется подумать и об ее обустройстве. Начнем с полов, которые будут принимать практически весь вес оборудования и материала. Советую сразу подумать о ровности и удобности полов. Постарайтесь их выронить своими руками  хотя бы немного. Не требуется идеально ровного покрытия, но кривые доски на полу, с торчащими шляпками от гвоздей, будут только мешать вам при работе.

Стены требуется утеплить, если вы конечно собираетесь круглый год работать в мастерской. Можно так же подумать и о шумоизоляции, если ваша столярка на балконе. Недовольные соседи могут очень сильно испортить вам настроение, от постоянного шума электроинструмента.

Что касается потолка, то тут я думаю, не требуется особой отделки. Стандартный потолок подходит для всех нужд. Единственное что можно сделать, это так же обшить шумоизоляционной плитой, что бы ни мучать соседей, если ваша столярка находится по соседству с людьми.

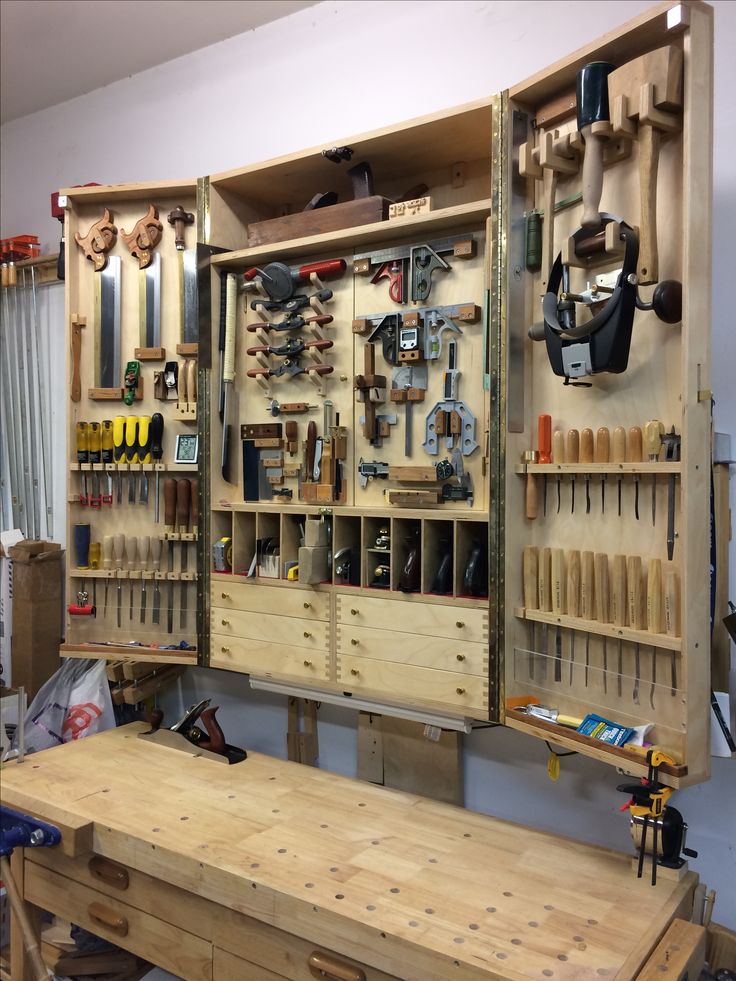

Столярка не может обойтись и без всевозможных полок и вешалок. Поэтому заранее продумываем, где и что будут находиться, а полки у думаю без проблем установите своими руками.

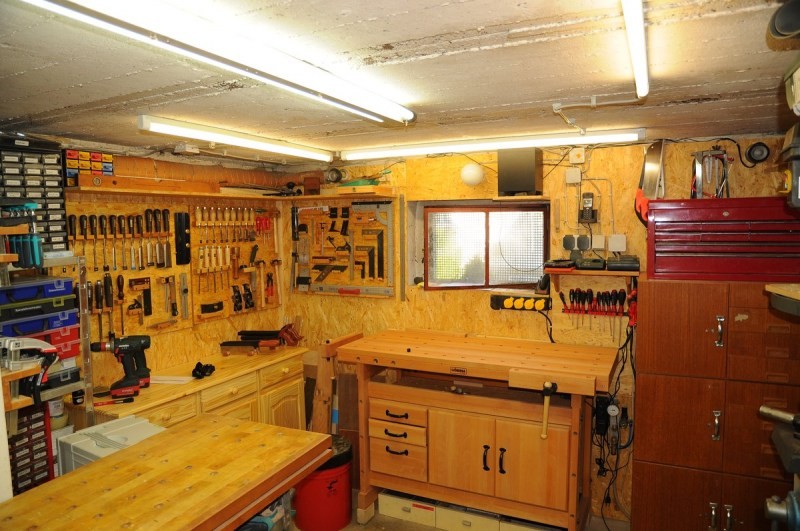

Освещение в столярке

Когда что-то изготавливаешь своими руками, тогда качественное и хорошее освещение просто необходимо. Для помещения требуется установить общее освещение на потолок. Для этого можно использовать несколько лам дневного освещения. Площадь покрытия света должна полностью удовлетворять вашим потребностям. В отсутствии естественного освещения из окна, то лучше позаботиться об освещении заранее, на ранних стадиях обустройства.

Так же потребуются установить точечные светильники на рабочем месте, будь то верстак или рабочий стол. Если у вас будут находиться станки, то к ним так же желательно подвести пару ламп, для удобного наблюдения за работой станка.

Электрика в помещении

Столярка своими руками не может обойтись без источника электричества. Сразу следует продумать, какие станки у вас будут находиться. Есть два вида станков, маломощные с питанием 220 вольт, и крупногабаритные с потреблением 380 вольт. В основном все используют небольшое оборудование, тем более, если вы работаете в домашних условиях.

Что касается пожаробезопасности, то к данному вопросу следует подходить со всей степенью ответственности. Если проводку будите проводить своими руками, то хотя бы проконсультируйтесь с опытными электриками.  Вся проводка должна быть исправлена, без изломов в изоляции. Желательно все провода убрать в специальные короба или гофру.

Для удобства подведите розетки ко всем станкам и рабочим столам, где будет осуществляться работа с использованием электроинструмента. Большое количество розеток, позволит отказаться от работы с удлинителем, что согласитесь очень удобно. Если у вас помещение вообще не подведено к электросети, то можно купить дизельный генератор на 2-5 кВт примерно, примерную цену можно узнать здесь energystore.com.ua, думаю около 3 кВт должно хватить на инструмент и станки.

Вот наверное и все что я могу сказать про то, как организовать столярку своими руками. В последующих статьях, я постараюсь описать виды станков и инструмента, который вам может пригодиться.
Буду рад вашим отзывам и комментариям к записи «столярка своими руками». Не забываем делиться статьей с друзьями, и до новых встреч.

Столярка своими руками чертежи.

Типовая конструкция рабочего стола

You are here

Главная » Статьи

03.01.2020 в 21:23

Статьи

Содержание

  1. Столярка своими руками чертежи. Типовая конструкция рабочего стола
    • Компоновка элементов
    • Разновидности верстаков
  2. Столярные изделия своими руками. Можно ли заработать на изготовлении деревянных поделок своими руками
  3. Видео верстак своими руками

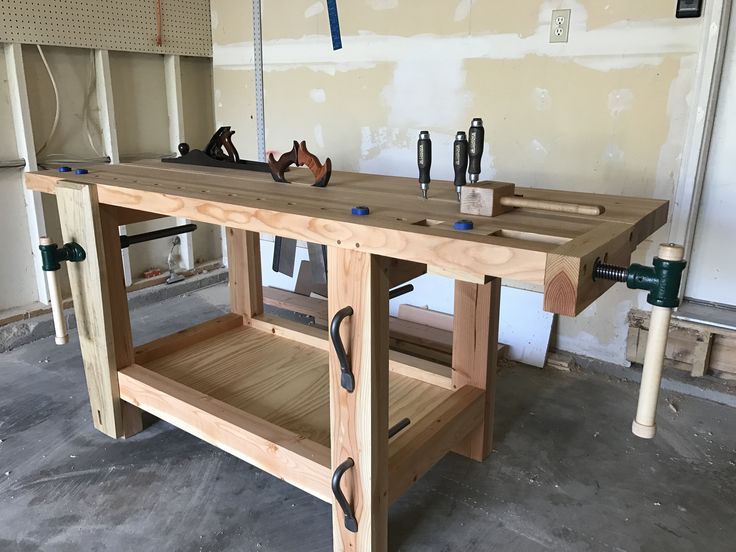

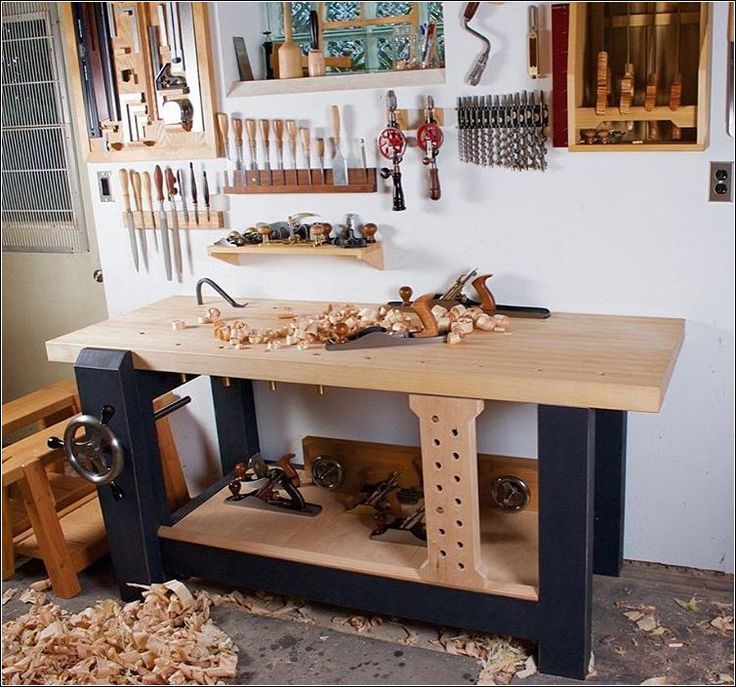

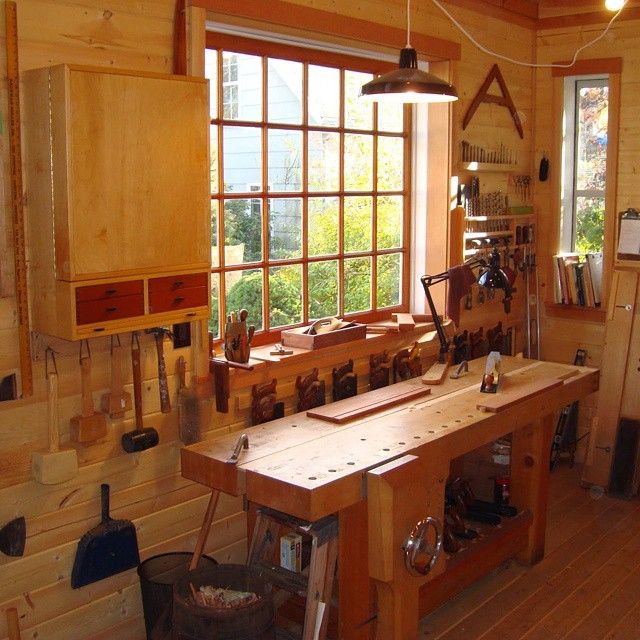

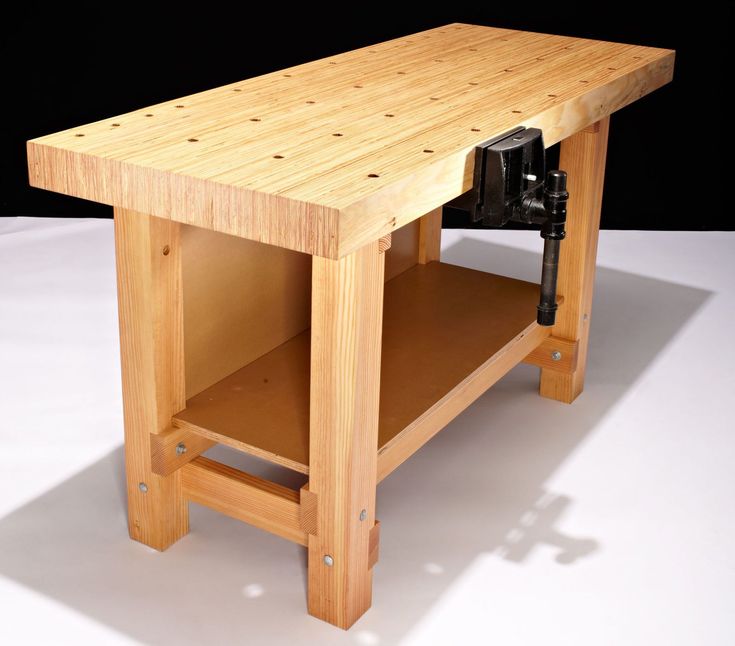

Столярка своими руками чертежи. Типовая конструкция рабочего стола

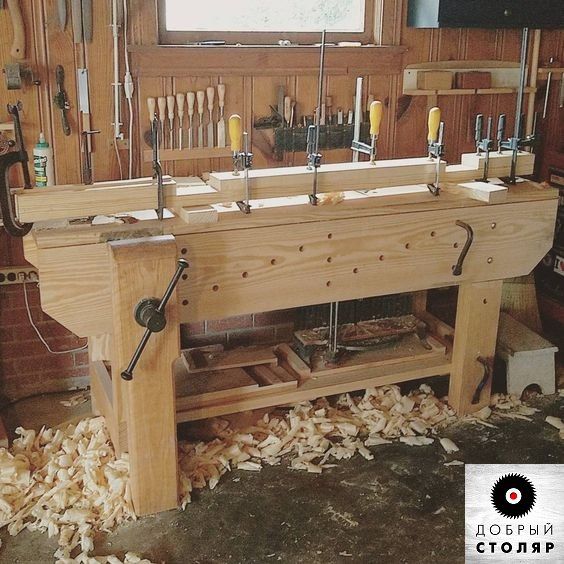

Столярный верстак, по сути, является массивным и предельно устойчивым рабочим столом, на котором происходит обработка деревянных заготовок разных размеров. Чем приспособление больше, тем более тяжелые и габаритные элементы на нем можно обрабатывать.

При этом работать на нем можно ручными инструментами: пилой, стамеской, коловоротом и пр., а также механическими: электрическим лобзиком, рубанком, дрелью и т.д.

Компоновка элементов

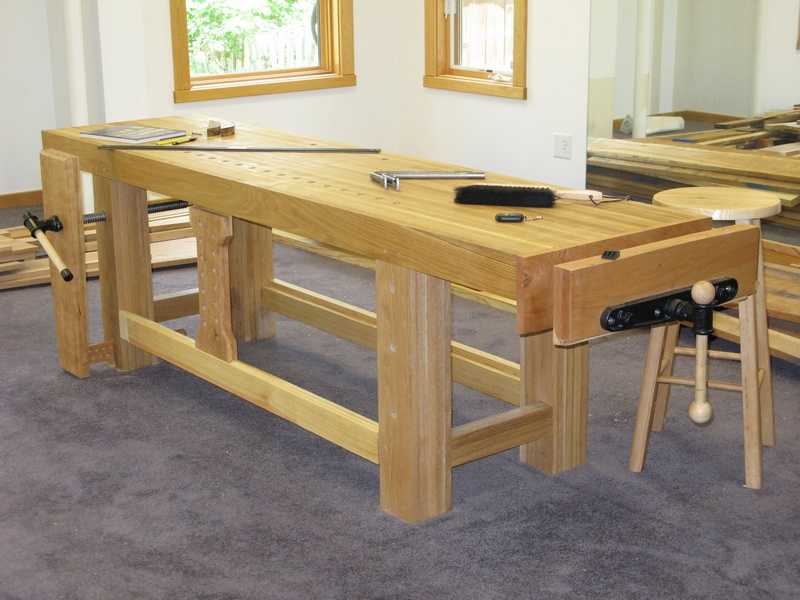

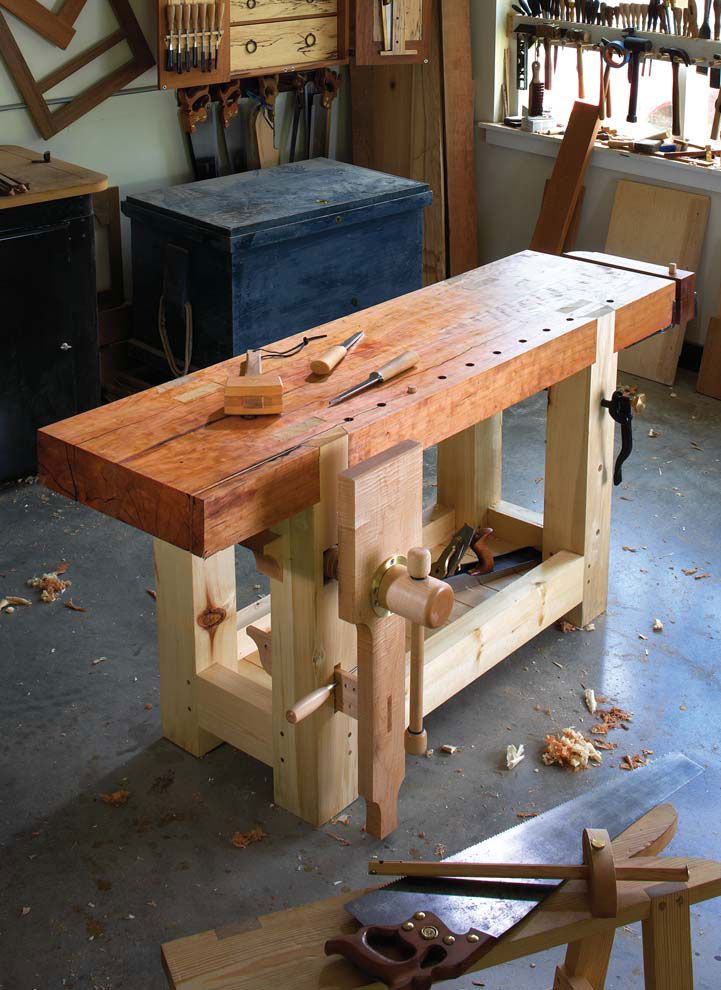

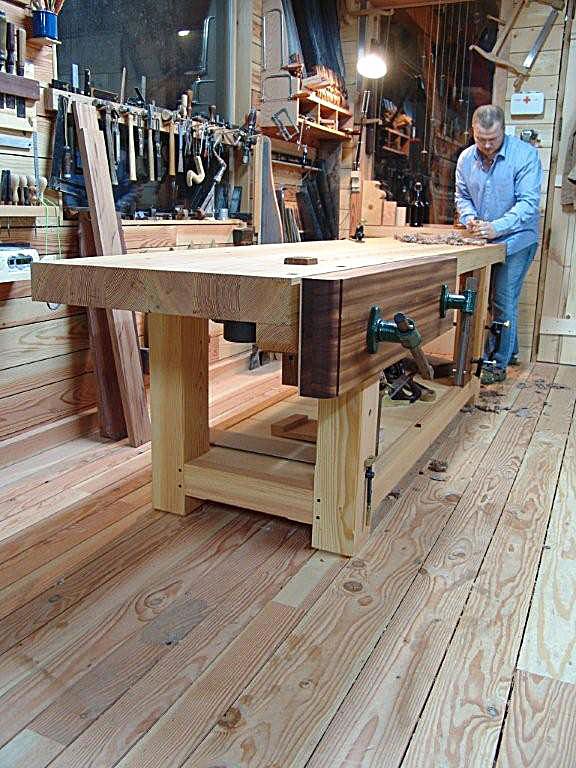

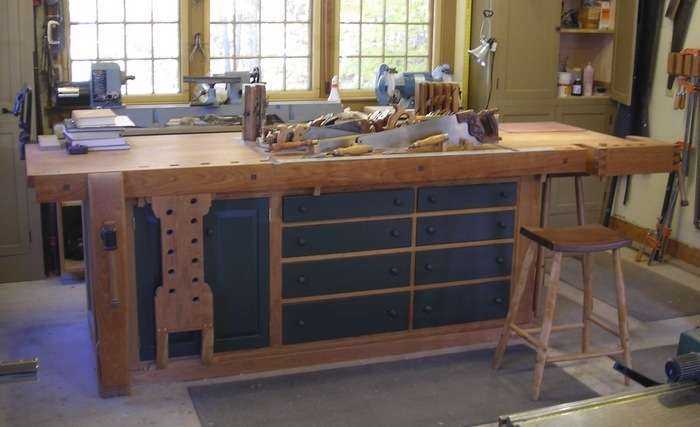

Конструкция профессионального стола.

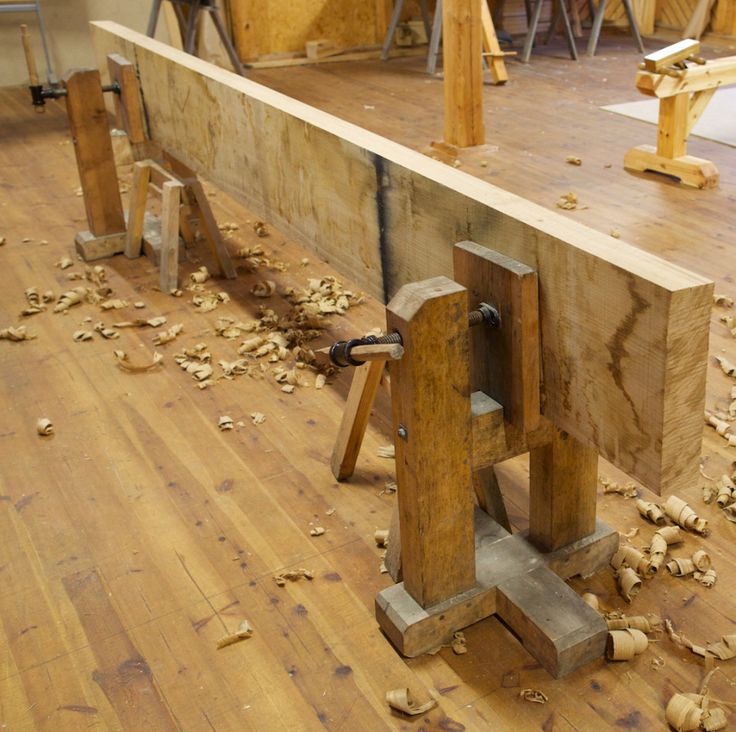

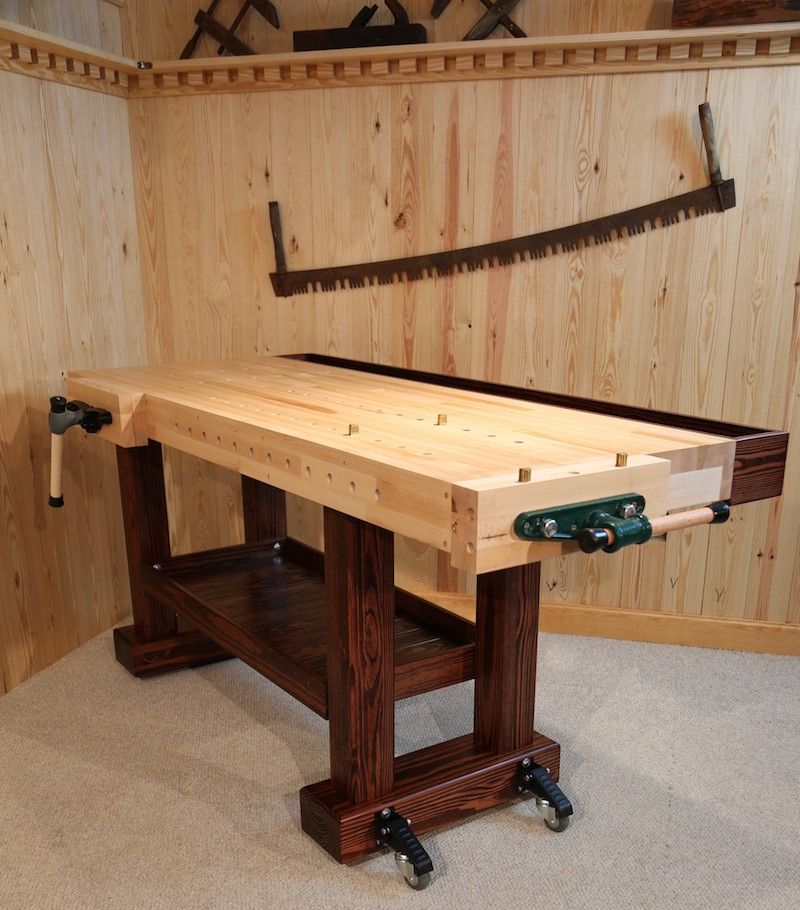

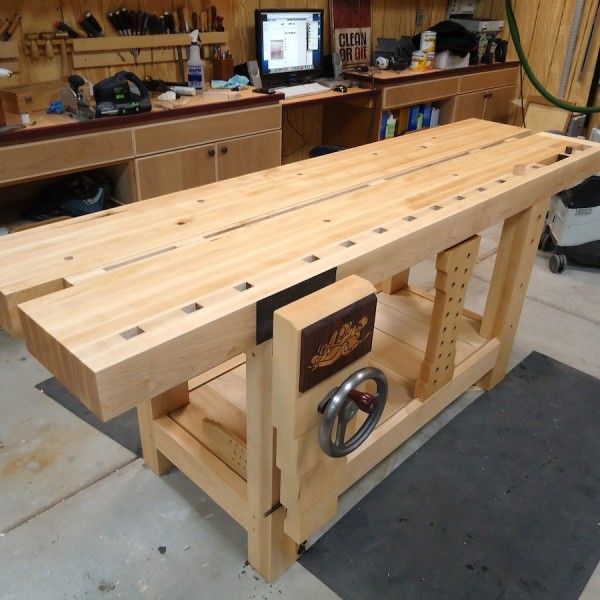

Верстак для работы с деревом обладает следующими типовыми элементами.

  • Рабочая поверхность (столешница, крышка) делается из досок. Они должны быть сухими и иметь толщину не меньше 5 — 6 см. Оптимальный вариант — использовать пропитанную олифой  древесину твердых сортов : дуб, граб, бук. В противном случае крышка будет быстро изнашиваться.

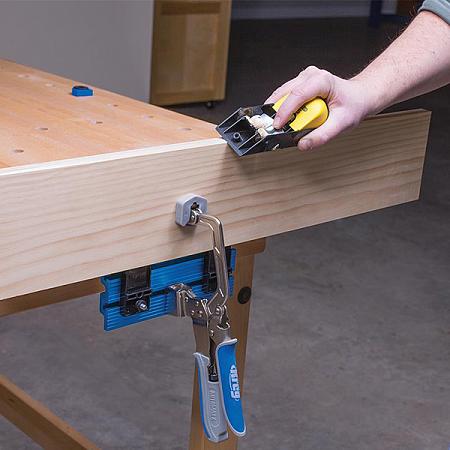

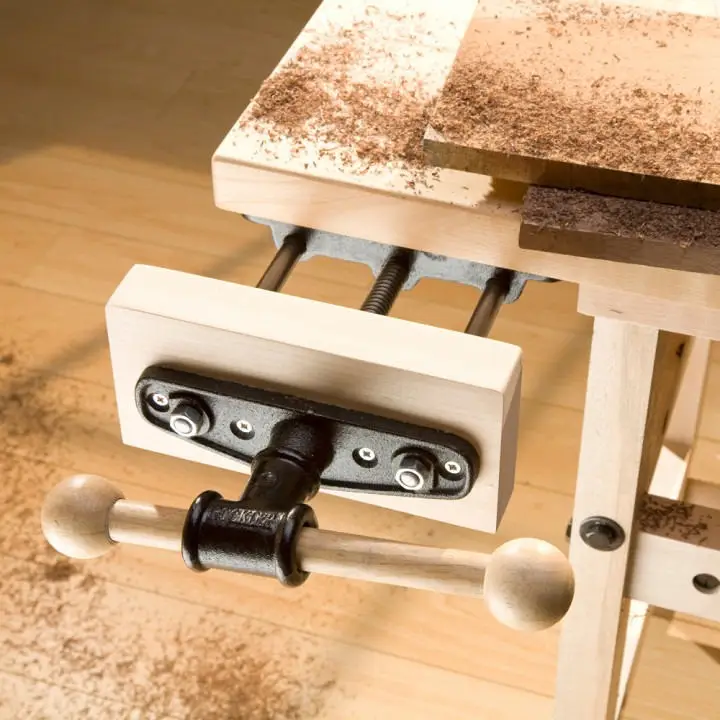

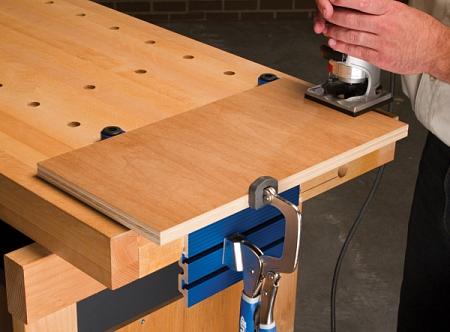

  • На передней стороне столешницы устанавливаются тиски для фиксации заготовок.
Обратите внимание! Если длина верстака будет больше одного метра, лучше всего навесить пару разных тисков для обработки небольших и крупных элементов. Большие тиски могут быть сделаны из дерева, а маленькие из металла.

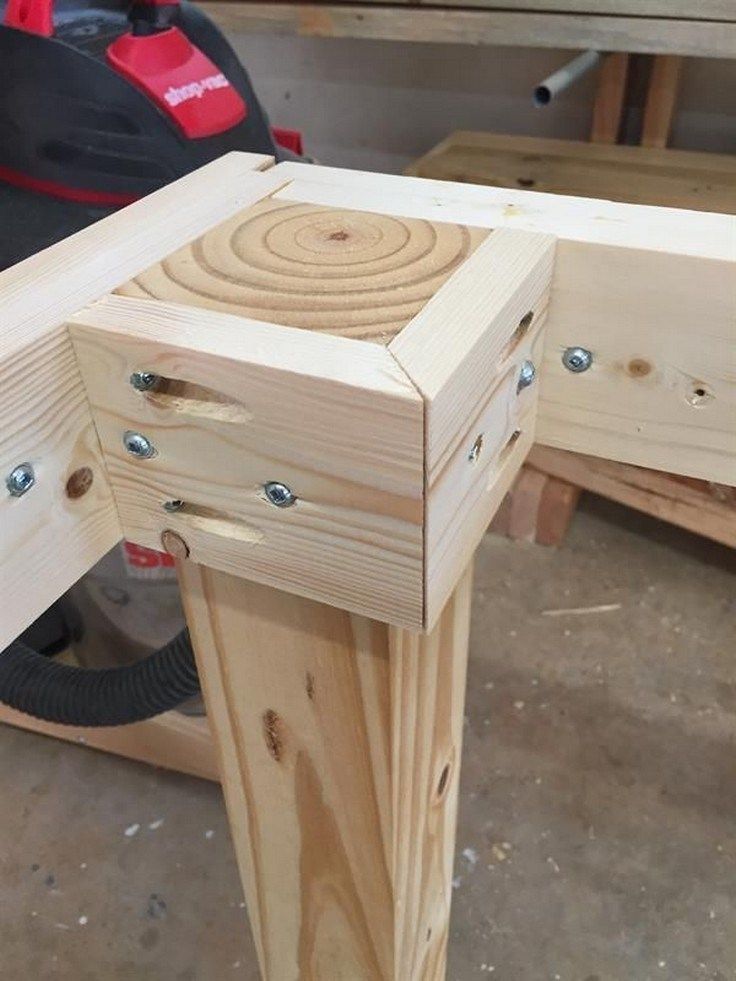

  • Опоры (ножки) обычно делаются из мягких пород: липы, сосны, клена и пр. Они сопрягаются друг с другом продольно расположенными планками. Так конструкция приобретает прочность и устойчивость.
  • С фиксацией на опорах в пространстве ниже крышки верстака можно разместить выдвигаемые либо закрепленные наглухо полки, ящики или шкафчики для инструментария.
  • На передней стороне столешницы перед тем, как сделать верстак по дереву, следует высверлить отверстия для монтажа клиньев, струбцин и прочих приспособлений для фиксации габаритных заготовок.
  • На задней стороне крышки следует сделать углубление, нужное для обработки небольших деталей.

Разновидности верстаков

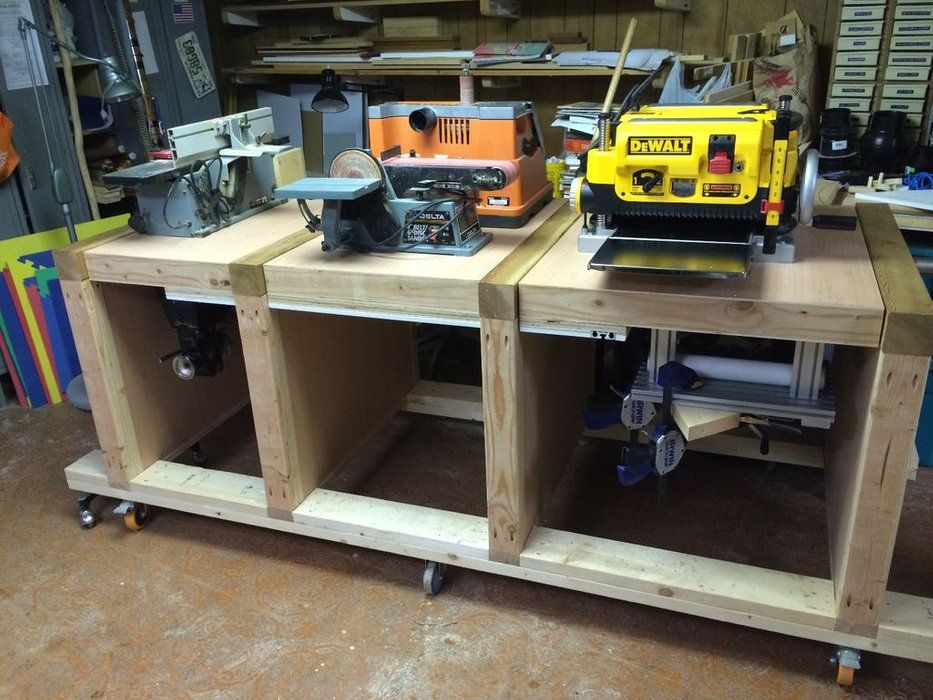

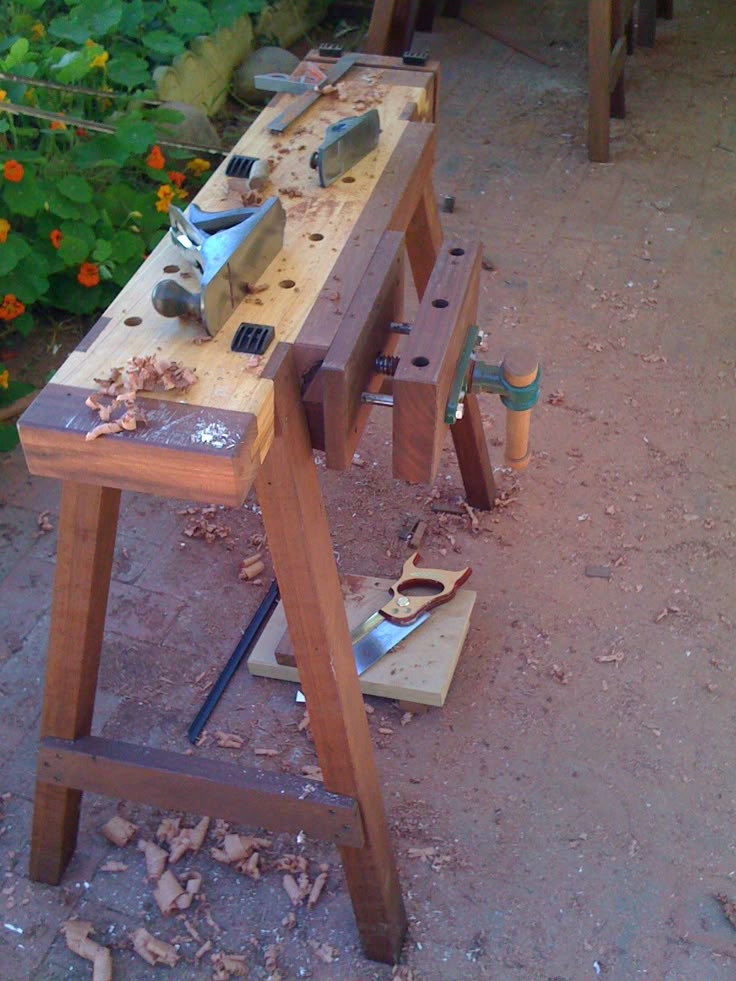

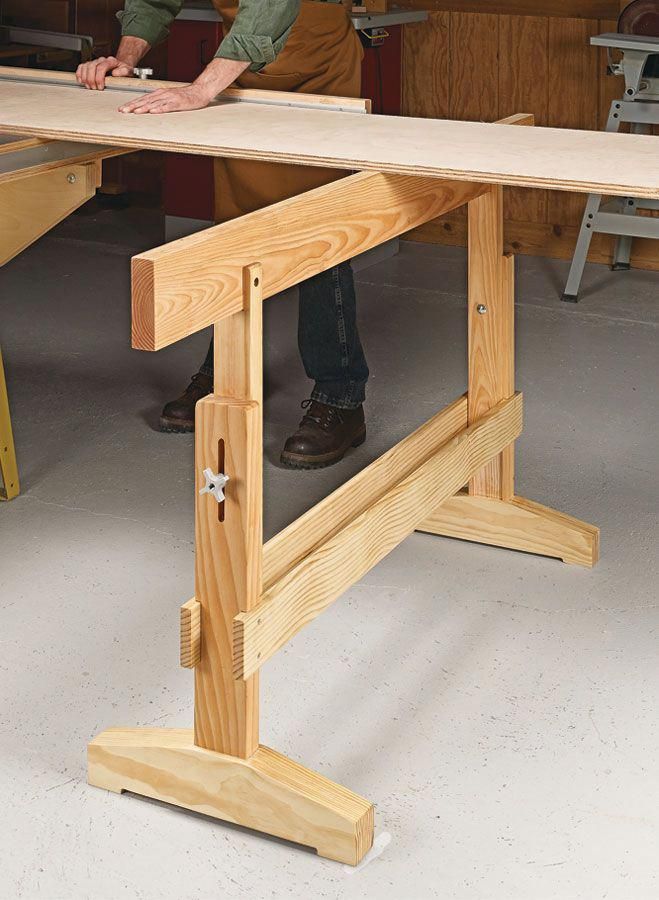

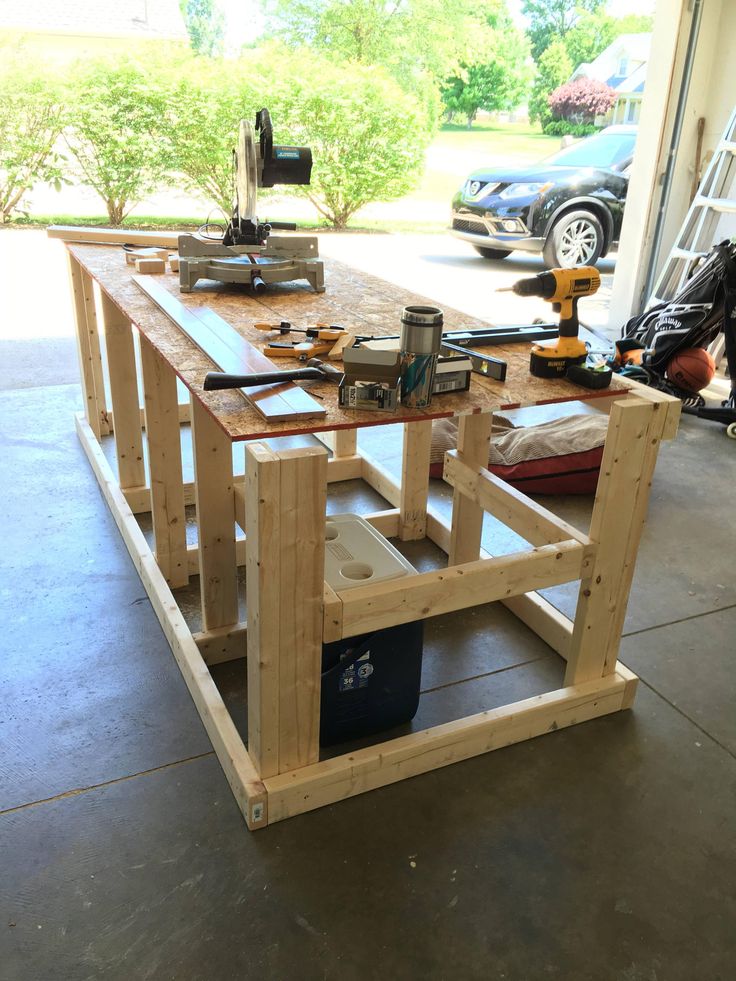

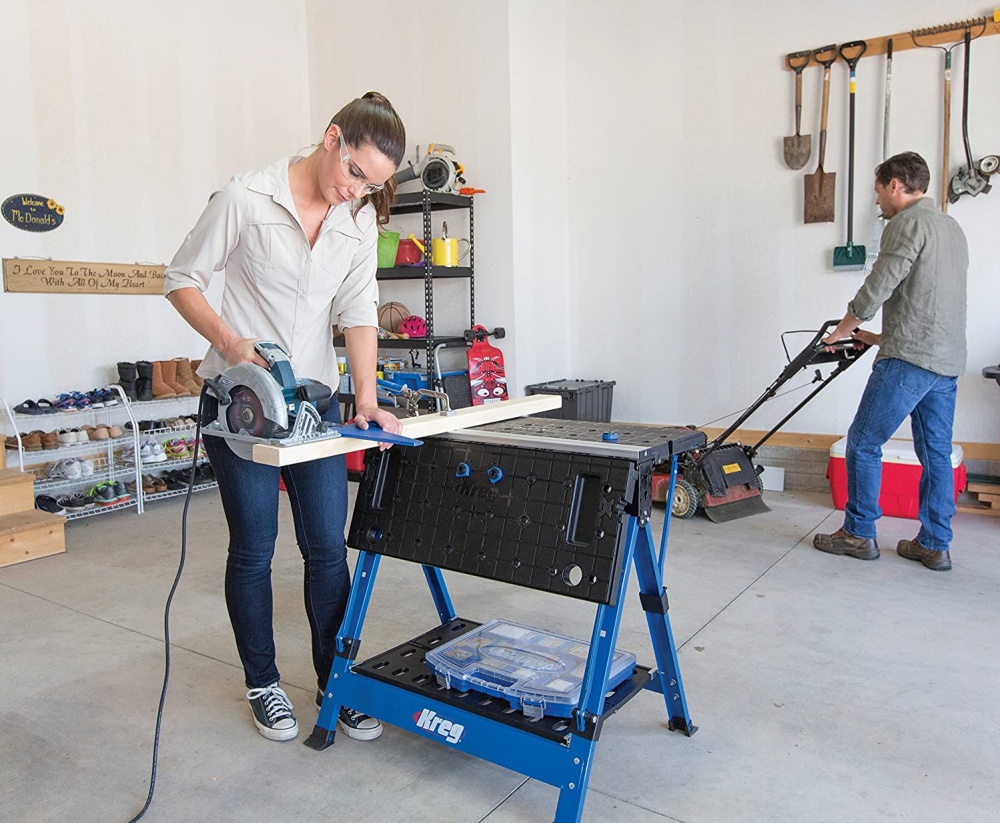

На фото — мобильный складной верстак.

Вы можете соорудить верстак одной из трех разновидностей:

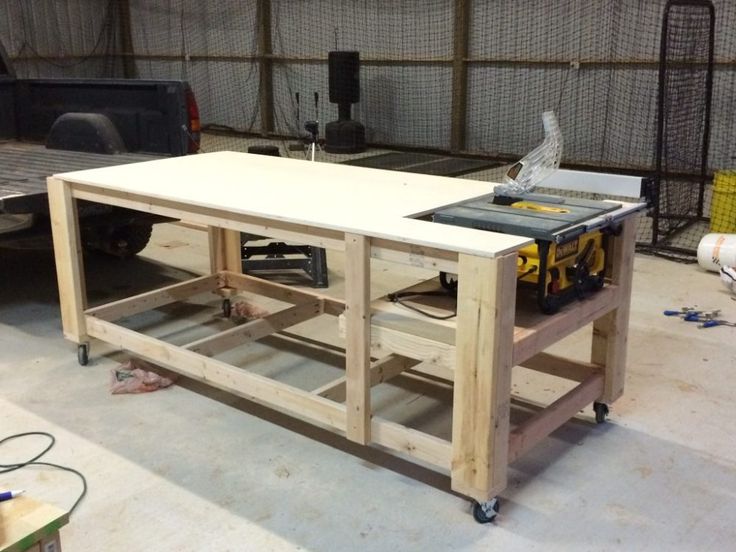

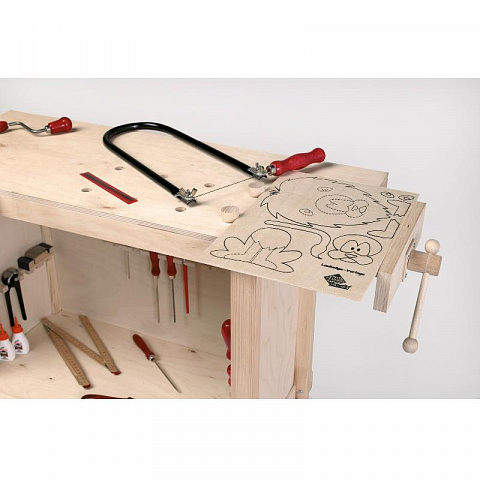

  • Мобильный. Он выглядит как маленький стол со сторонами около 70×80 см, имеет одни тиски и весит около 30 кг. Низ опор таких верстаков следует делать из металла, так они приобретают дополнительную устойчивость. Назначение подобных приспособлений — мелкий ремонт и изготовление небольших изделий из дерева.

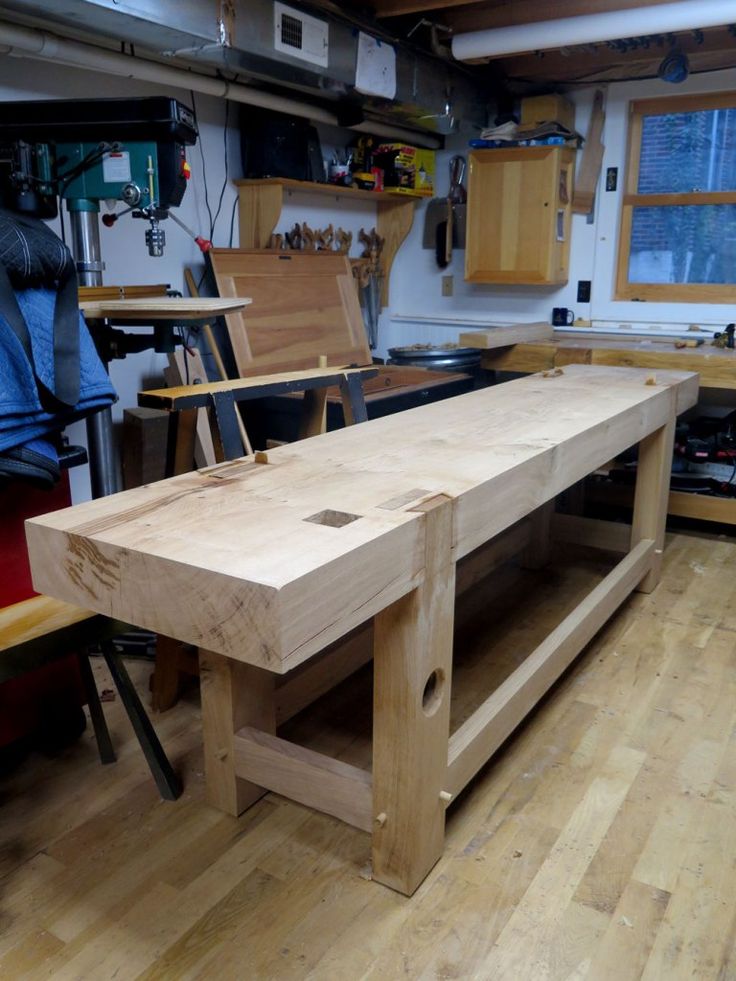

  • Стационарный монолитный стол. Имеет относительно простую конструкцию и привязан к одной точке установки. Обычно применяется для изготовления крупногабаритных заготовок и обработки массивных досок.

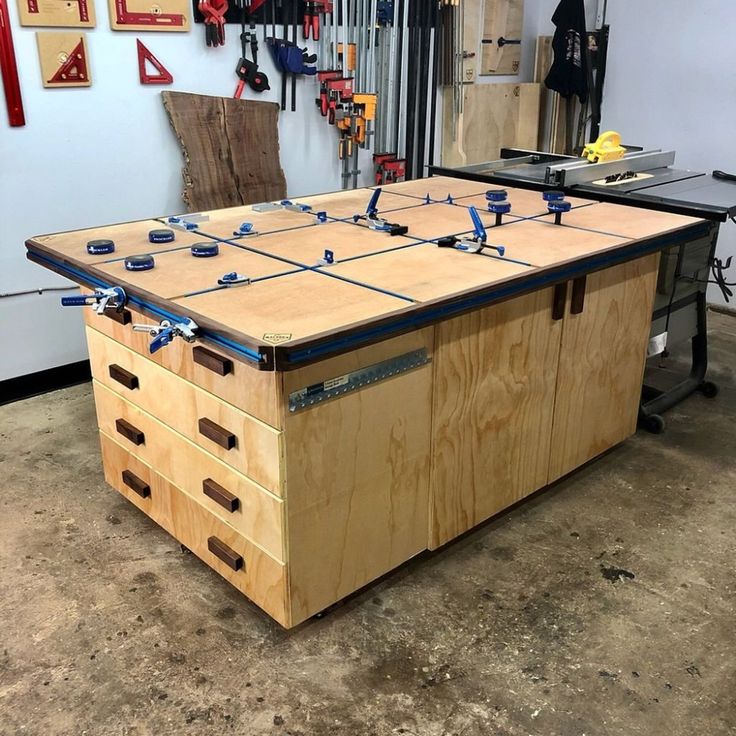

  • Составной рабочий стол, элементы которого сопрягаются болтовым крепежом. Он удобен взаимозаменяемостью своих деталей. Однако данная разновидность более сложна в изготовлении.

Столярные изделия своими руками. Можно ли заработать на изготовлении деревянных поделок своими руками

Изготовление изделий из дерева при правильном выборе ниши может оказаться весьма прибыльным мероприятием. При этом у данного заработка есть как плюсы, так и минусы.

Плюсы работы с деревом Минусы
  • Дерево нетоксично и экологически чистое.
  • Получение навыков работы с деревом в процессе работы.
  • Материал недорогой и общедоступный.
  • Интерес в изделиях из дерева со стороны потребителей.
  • Не требуется аренда специального помещения.
  • Высокая травматичность.
  • Остается много отходов.

Деревянные изделия своими руками создать не сложно, но чтобы они пользовались постоянным спросом у покупателей, необходимо вещи делать современными, следовательно, без творческого подхода и фантазии здесь не обойтись.

Стабильно потребители проявляют интерес к деревянным игрушкам. Среди обычных выпиленных игрушек, которые создаются уже не одно столетие – мишки, лошадки на колесах, машинки и кубики, современные родители чаще покупают развивающие игрушки. Это разнообразные бизиборды, пазлы, головоломки, каталки.

Не менее интересное направление — создание сувенирной продукции. Туристы с удовольствием покупают на память этнические поделки, созданные своими руками. Интерьерные изделия из дерева остаются на пике моды уже не один год. Причем дерево отлично смотрится даже в самых современных интерьерах, таких как лофт и хайтек.

Плюс деревянных вещей в том, что изготавливаться они могут из остатков от деревянного производства, например, мебели. А это значит, что себестоимость материала невысока.

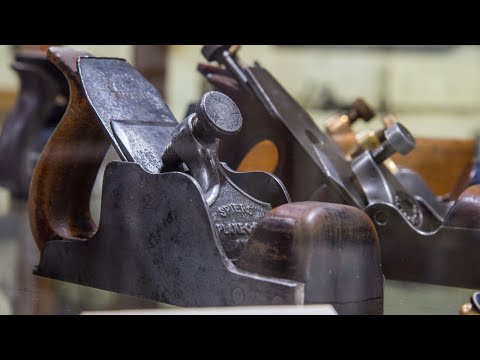

Видео верстак своими руками

Категории: Типовая конструкция, Столярные изделия, Деревянные поделки

Понравилось? Поделитесь с друзьями!

⇦ Брус клееный или профилированный, какой лучше. Какой брус выбрать: клееный или профилированный

⇨ Как сделать из досок балки. Выбор балки для межэтажных перекрытий:

Столярная мастерская своими руками: инструкции по оборудованию помещения, видео

Перейти к содержимому

Содержание: [скрыть]

  1. Как выбрать подходящее место
  2. Организация рабочего пространства
  3. Компактная домашняя мастерская
  4. Необходимые приспособления
  5. Правила обустройства

Столярная мастерская для бытовых работ должна располагаться как можно дальше от жилых помещений. Если нет гаража, дачного участка, частного дома, можно обустроить одну из комнат городской квартиры, лоджию, кладовую. Верстак для домашней столярки способен вместиться во встроенный шкаф, установленный в прихожей. В статье предложено несколько идей по обустройству столярки.

Как выбрать подходящее место

Необходимо оценить возможности имеющейся площади. Чем меньше габариты помещения, тем больше будет ограничение в ассортименте оборудования. В комнату 4 м2 можно вместить только верстак и небольшой шлифовальный станок. При этом должно остаться место для перемещения.

Больше всего подходят гаражи, сараи площадью не менее 6–8 м2. В них можно установить несколько токарный, сверлильный и другие типы станков. Для соблюдения правил пожарной безопасности рядом с рабочим местом мастера требуется установить ящик с песком.

Организация рабочего пространства

Важно обеспечить хорошую звукоизоляцию. Особенно при нахождении помещения на территории двора.

Звукопоглощающим материалом нужно покрыть стены и дверь изнутри. Если предусмотрено окно, его лучше вывести на противоположную от жилого дома сторону. Обязательно, если столярка неустойчива к возгоранию, необходимо обработать внутреннюю обшивку антипиренами.

Для мастерской потребуется силовой многожильный кабель (ВВГнг 3×6), выдерживающий большие нагрузки. В деревянном сарайчике для столярки проводка укладывается в короба или гофротрубы. Розетки, оборудование заземляют. Рабочая зона должна быть хорошо освещена, использовать лучше люминесцентные или светодиодные лампы.

Необходимо позаботиться и о вентиляции. В процессе работ по дереву образуется много пыли, вытяжка способна улучшить ситуацию. Важно помнить, что нужно обеспечить не только выход пыли из помещения, но и приток чистого воздуха внутрь.

При техническом оснащении мастерской соблюдают приоритетность расстановки оборудования. Сверлильные, токарные станки устанавливают рядом с верстаком, шлифовальные агрегаты размещают немного в стороне от основного рабочего места. Для удобства все инструменты хранят в тумбах, навесных шкафах.

Компактная домашняя мастерская

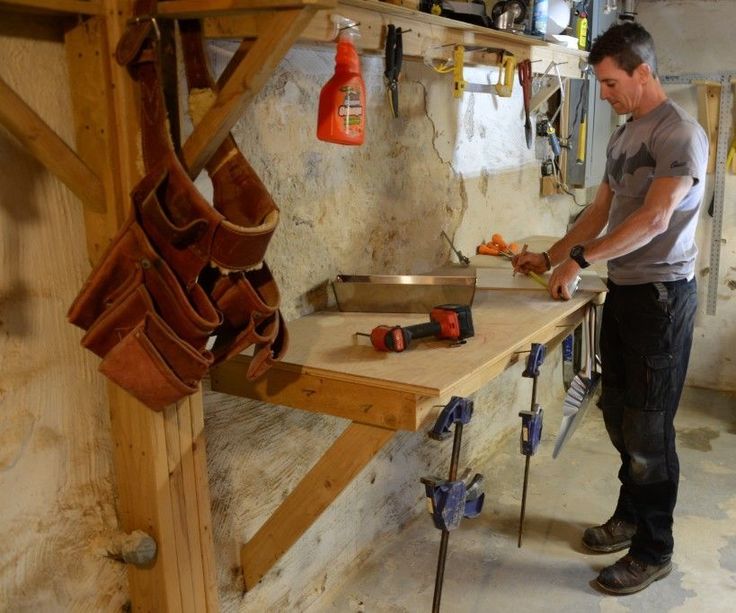

Чтобы столярка не мешала другим людям, можно расположить мастерскую на балконе. Остекление и снабжение помещения источником тепла позволят заниматься столярной деятельность в течение всего года.

Необходимо позаботиться об установке розеток для электрического оборудования. Домашняя электросеть не рассчитана на функционирование мощных агрегатов, поэтому могут возникнуть трудности.

Столярные работы с использованием мощных станков сопровождаются шумом. Возможны конфликты с соседями. Во избежание этого придется ограничиться ручными инструментами.

Вентиляция на балконе осуществляется за счет открывания окна. В подсобной кладовой приток воздуха трудно обеспечить. Эти помещения в городских квартирах небольшие, их редко оборудуют верстаками, другими более габаритными устройствами. Если не планируется регулярно выполнять большой объем работ, можно соорудить шкаф с откидной столешницей. Несложная конструкция позволит аккуратно хранить инструменты, обеспечит рабочей поверхностью в столярке.

Необходимые приспособления

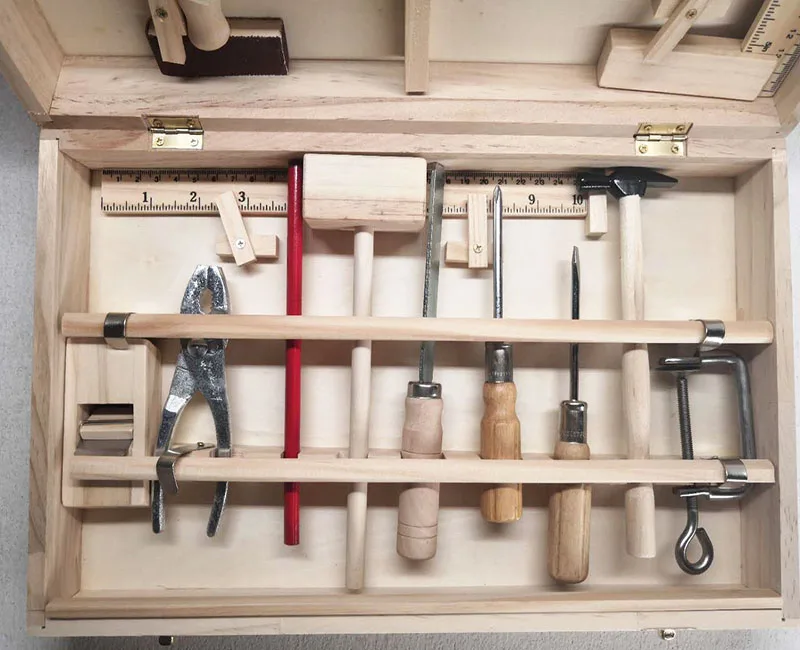

Инструменты, устройства:

  • Верстак заводской или собранный самостоятельно.
  • Деревообрабатывающий станок.

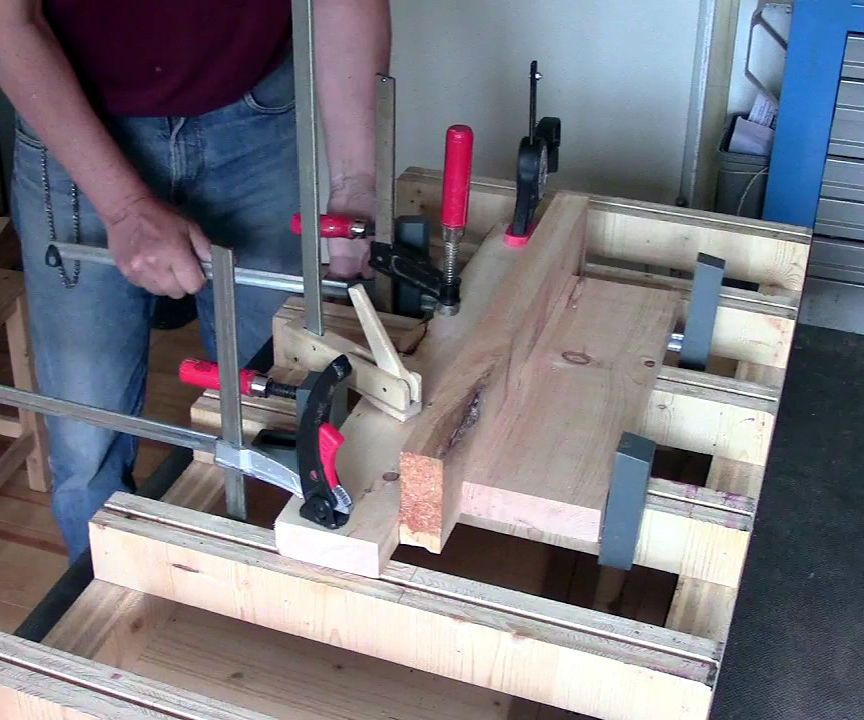

  • Зажимное приспособление: тиски, струбцины, — для надежной фиксации заготовки в неподвижном положении.

Ручные инструменты:

  • рубанок, стамеска;
  • дрель с набором сверл и насадок различного диаметра;
  • рулетка;
  • молоток;
  • ножовка;
  • плоскогубцы;
  • наждачная бумага и некоторые другие приспособления.

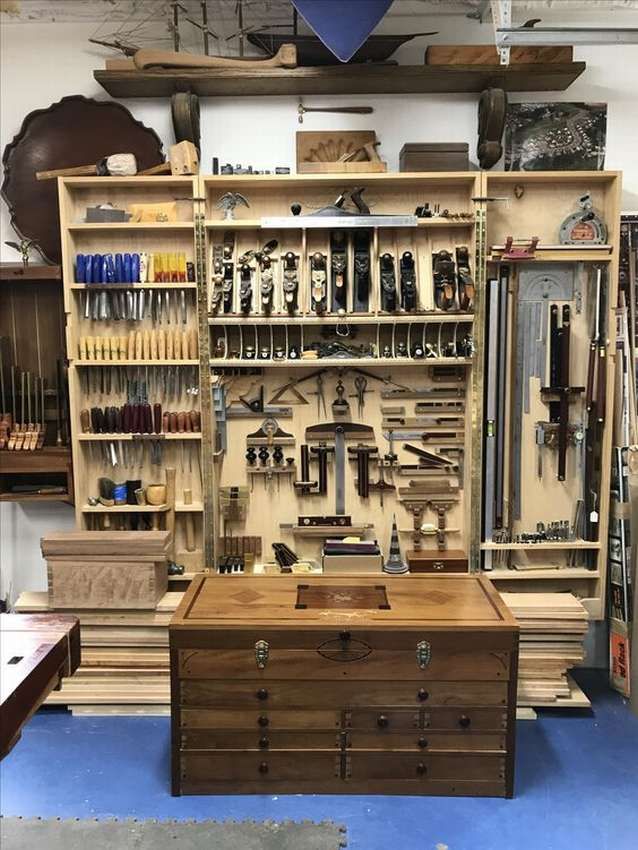

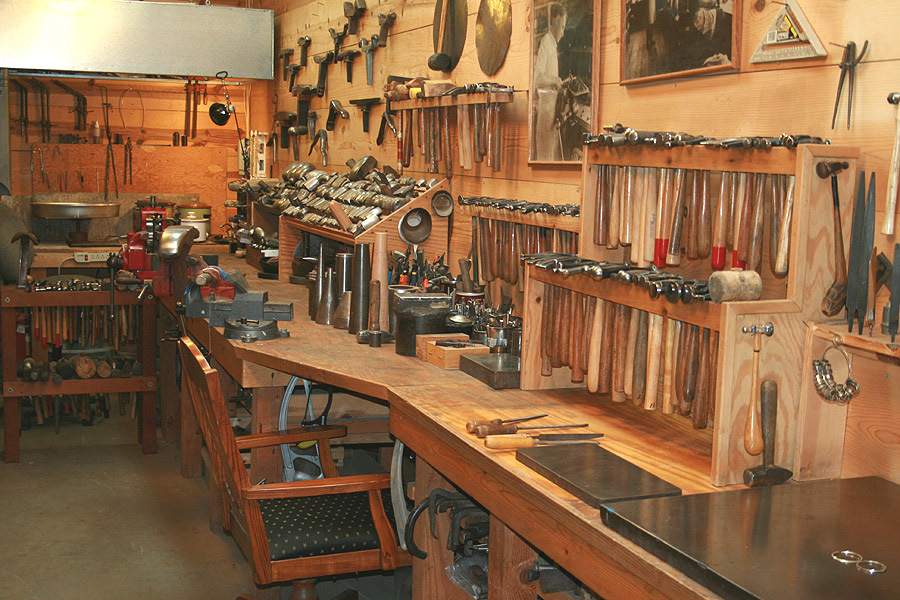

На фотографии изображено, как оборудовать стеллаж, сэкономив место на установке дополнительных шкафчиков, тумб, предназначенных для хранения рабочего инструмента.

Правила обустройства

Главная рекомендация — обеспечить беспрепятственный доступ к рабочей плоскости с нескольких сторон. Свободное пространство должно вдвое превосходить занятое станками место, в противном случае передвижение будет затруднено, технический процесс может быть нарушен.

Полы в помещении должны быть ровными и твердыми.

Электрическое оборудование нуждается в заземлении. Желательно установить порошковый огнетушитель рядом с рабочим местом, поставить ведро с песком на случай воспламенения электроприборов.

Помещение, отведенное под домашнюю столярку, обязательно снабжается вытяжкой. При этом важно следить за тем, чтобы показатели влажности не превышали допустимую норму.

Важно ежедневно убираться. С помощью ветоши удаляют маслянистые загрязнения. Пыль, мелкий мусор по окончании работ убирают строительным пылесосом.

Домашняя мастерская снабжается аптечкой, укомплектованной средствами первой помощи: перевязочными материалами, перекисью водорода, зеленкой, медицинским пластырем, обезболивающими препаратами.

Похожая запись

You missed

Adblock
detector

самодельные деревообрабатывающие станки, приспособления и оснастка

Владельцы частных домов и любители помастерить мечтают создать столярную домашнюю мастерскую. Они покупают интересные электроинструменты и пытаются сделать приспособления для столярных работ своими руками. Для этих целей они используют электродрель, циркулярную пилу, электролобзик.

Специалисты советуют новичкам не покупать дешёвые инструменты. Ориентироваться нужно на средние ценовые варианты. Кроме инструментов, необходимо предусмотреть полки и шкафчики для хранения материалов и разных мелочей.

Столярное оборудование

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

  1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
  2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.

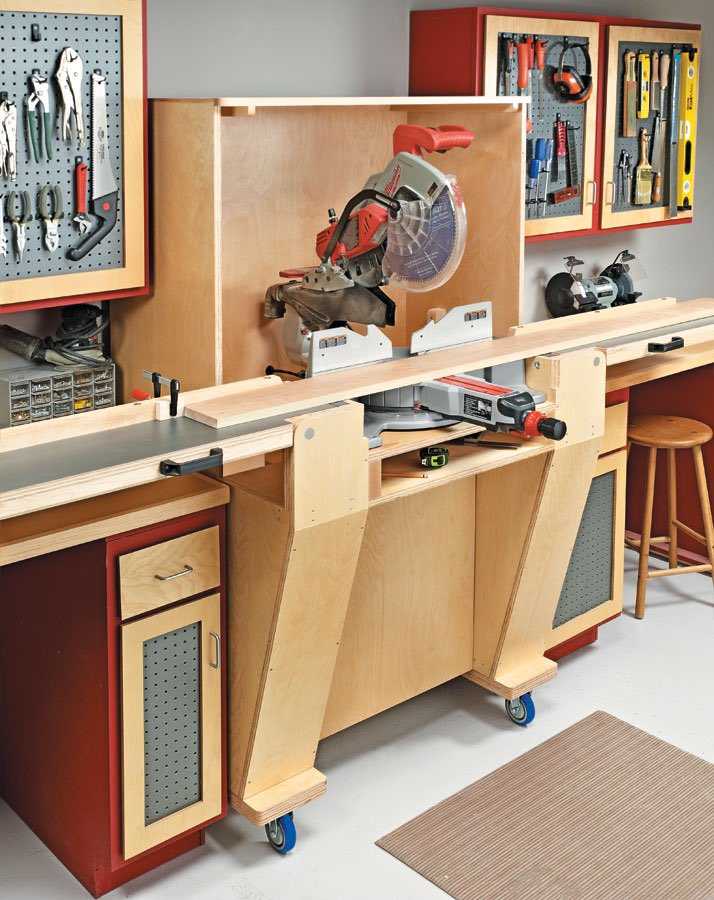

  3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
  4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
  5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

  • рабочий стол;
  • скобы с возвратной пружиной;
  • платформа для крепления болгарки;
  • упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Пневматический и электрический инструмент

В Канаде есть поселение староверов, которые живут по своим законам: не пользуются электричеством, не ездят на велосипедах и автомобилях. Но это не мешает им иметь столярную мастерскую и вместо электричества использовать сжатый воздух. Для этого все помещения оборудованы воздуховодами от огромного компрессора, на каждом верстаке есть точка подключения пневмоинструментов. Применяя различные столярные приспособления, канадские умельцы вполне справляются с изготовлением мебели без электроэнергии.

В мастерской огромные окна, так как электрическое освещение не применяется. Все станки работают от сжатого воздуха. Внешняя конструкция станков не меняется, только вместо электрического двигателя установлен пневматический мотор. Рабочая станция обеспечивает работу пневматических шуруповёртов, дрелей, фрезеров.

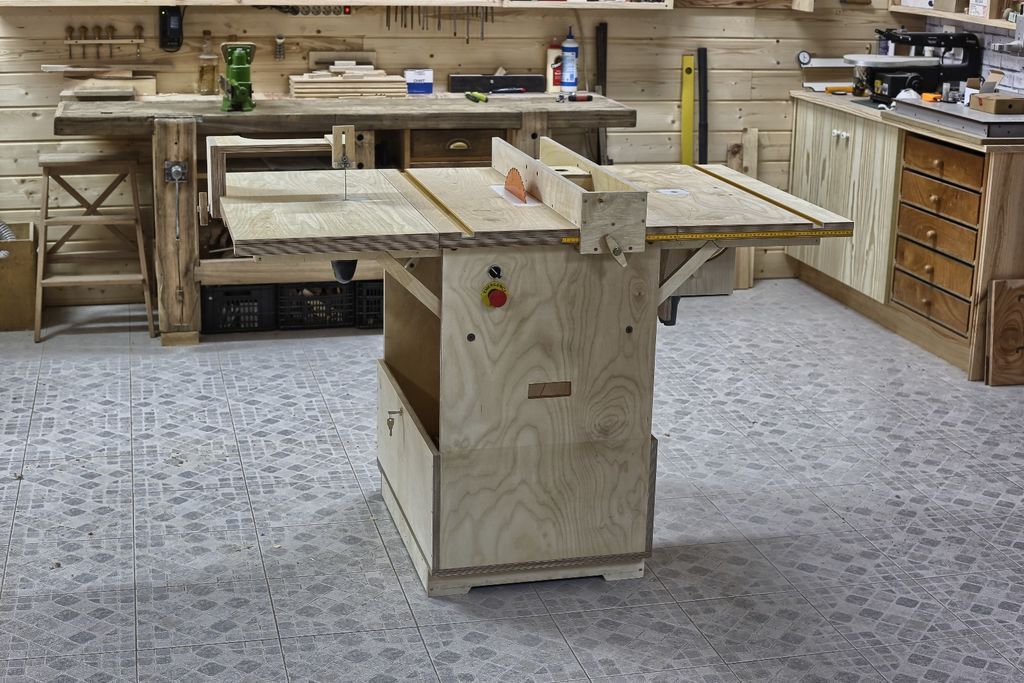

Распиловочный станок

Высокие обороты болгарки позволяют использовать её с пильным диском для обработки древесины. Без определённой защиты это очень опасно. Мастера придумали очень полезное и оригинальное устройство самоделки для столярки своими руками, позволяющее безопасно использовать болгарку в качестве распиловочного станка.

Для этого изготавливается специальная защита, подобная стандартному кожуху, которым комплектуется инструмент. Она имеет салазки, две ручки и поворотное устройство. Салазки выглядят в виде пластины размером 200 х 120 миллиметров, с прорезью для выхода пильного диска.

Пластина одной стороной крепится к кожуху на шарнире, другой к стальной полосе с прорезью шириной 9 миллиметров для скольжения по шпильке М8х1,5, которая имеется на кожухе для фиксации гайкой с барашком.

К кожуху приварены две ручки для удерживания распиловочной машинки при работе. Резать и распиливать небольшой толщины пиломатериал очень удобно, а высокие обороты машинки на столярном станке позволяют легко резать материал толщиной до 30 миллиметров.

Вертикально-сверлильная модель

Станину можно изготовить из кусков уголка 50х50 миллиметров и стального листа толщиной 5 миллиметров. Для этого по краям листа на всю длину приварить два уголка, они будут выполнять функцию ножек. Размер стола 350 х 200 миллиметров. Сверху приварить кронштейн с квадратной трубы высотой 80 миллиметров для крепления стойки.

Стойка или направляющая для дрели изготовлена из квадратной трубы толщиной три миллиметра. В верхнее отверстие вварен отрезок водопроводной трубы длиной восемь миллиметров. В неё вставляется механизм натяжения троса. Высота стойки 700 миллиметров. Стойка вставляется в кронштейн и обжимается четырьмя болтами — по два на двух гранях квадратной трубы.

Каретка — это подвижный узел, на котором крепится дрель. Она сделана из уголков 50х50, сваренных между собой, высота 170 миллиметров, проушины изготовлены из полосы толщиной три миллиметра. В проушины вставляется ось, на которую наматывается трос.

Продолжением оси является ручка, приводящая в движение каретку.

Привод каретки состоит из оси, на которую намотан трос и рукоятка. Один конец троса закрепляется на нижнем кронштейне. Верхний конец троса закрепляется в трубе на верхнем торце стойки. До каретки крепится специальный кронштейн с посадочным местом под электродрель. Сама дрель затягивается специальным зажимом, сделанным из полосы толщиной 2 и шириной 40 миллиметров.

Самодельное токарное приспособление

Самодельных конструкций токарных станков по дереву очень много. Их объединяет наличие четырех основных узлов:

  • привод;
  • станина;
  • задняя бабка;
  • подручник.

Различие только в выборе привода. У кого что найдётся из электромеханических устройств, то и устанавливают на изделие:

  • электродрель;
  • болгарка;
  • фрезер;
  • электродвигатель от стиральной машины.

Можно усовершенствовать уже сделанную металлорежущую конструкцию, добавив ей дополнительных функций. Например, можно разместить горизонтально на верстаке или столе сверлильный станок. Приводом служит электрическая дрель. Задней бабкой будет рабочий стол, в котором просверлено отверстие по оси сверла в патроне и нарезана резьба для завинчивания неподвижного центра.

Дополнительно установить подручник, закрепив его на подвижном кронштейне стойки. Заготовка крепится одним концом в трезубце, зажатом в сверлильном патроне, вторым концом в неподвижном центре. Для небольшого количества несложных деталей — вполне хороший самодельный деревообрабатывающий станок с приспособлением и оснасткой для изготовления фигурных деталей, получаемых путём точения.

Перечень инструментов и механизмов для мастерской или гаража ограничивается только площадью помещения и материальными возможностями владельца. Несмотря на то, что многие изделия изготавливаются из отходов, затраты на покупные детали и инструмент, необходимый для сборки, весьма ощутимые.

Иногда дешевле получить услугу в специализированной мастерской, чем выполнить эту работу самому.
