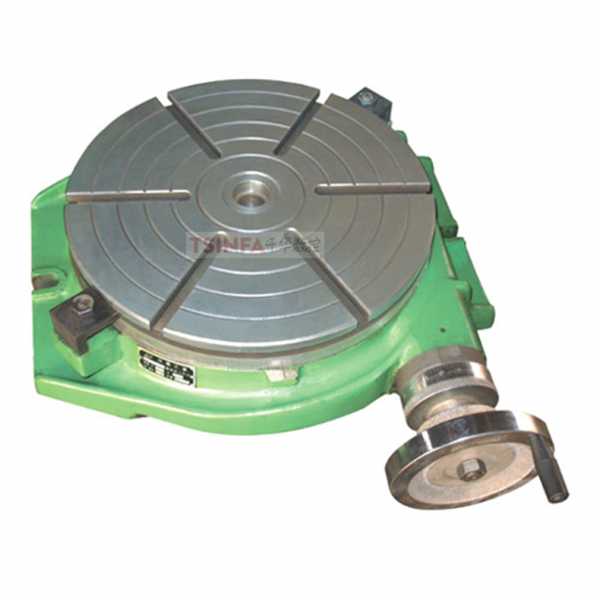

Горизонтальный И Вертикальный Поворотный Стол Для Фрезерный Станок Ts160a Ts200a Ts250a Ts320a
Описание продукта:
Применение
TS. поворотный стол серии является одним из самых важных аксессуаров фрезерного станка. Широко используется для индексного сверления, фрезерования, резки круга, круговой кривой плоскости и сегментов и т. д.
В качестве опции, различные таблицы поставляют различные фланцы, фланец будет упакован отдельно. В противном случае, разделительные пластины, которые обеспечивают от опции, могут индексировать все целое число от 2 до 66, также могут индексировать числа от 67 до 132, могут быть разделены точно на число 2, 3 и 5.
Спецификация
Изображение продукта
Контроль качества
Упаковка & Доставка

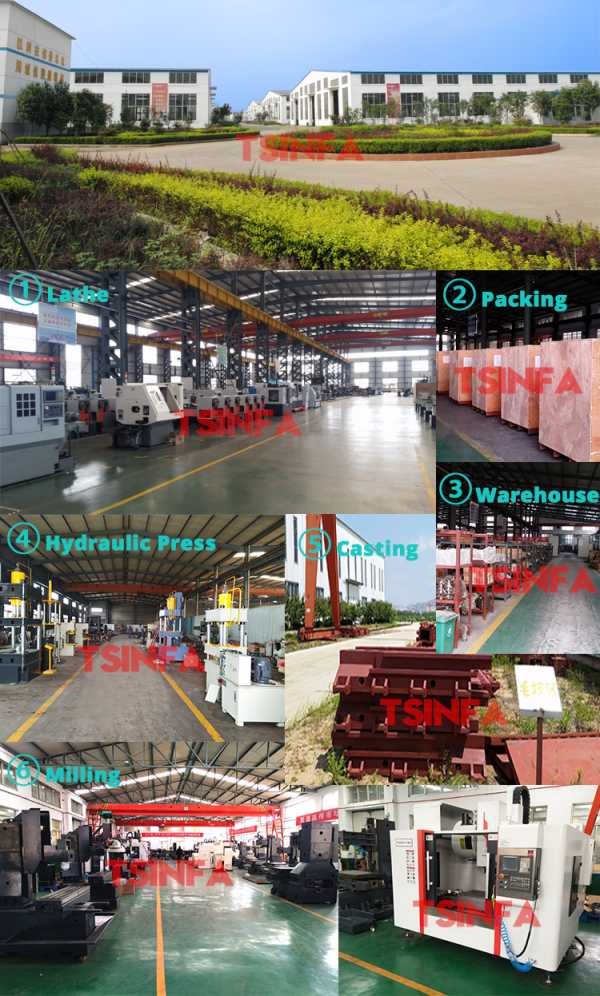

Информация о компании
Shandong Tsinfa CNC Equipment co., Ltd специализируется на высококлассном производстве и продаже станков с ЧПУ, машин и оборудования для сельскохозяйственной техники, проектировании и исследованиях и разработках. Компания находится в ведении промышленного парка D, провинции тенчжоу Шаньдун. наши продукты покрывают Прецизионные цилиндрические шлифовальные станки с ЧПУ, торцевые цилиндрические шлифовальные станки, токарные станки с ЧПУ, трехосные обрабатывающие центры с ЧПУ, четырехосные обрабатывающие центры с ЧПУ, пятиосные обрабатывающие центры с ЧПУ, фрезерные станки с ЧПУ, радиальные сверлильные станки, станки для резки с ЧПУ, сверлильные станки, И обычные токарные станки. Универсальный фрезерный станок, сельскохозяйственное механизированное оборудование и так далее.
Наша миссия-лидировать в инновациях в качестве поставщика станков. Поставка станков с особенностями энергосбережения, высокой эффективности и соответствия. Удовлетворить требования клиента и обеспечить удобство для пользователя, создать ценность для общества и искать счастья для сотрудников-наша цель. Успех клиентов и создание стоимости является ключом к TSINFA, мы придерживаемся уделения первостепенного внимания интересу клиентов инновациями в дизайне и технологиях обработки продукции.
Сертификация
Вопросы и ответы
Вопрос: время доставки вашей компании?
О: универсальный фрезерный станок серийного производства, товары могут быть отправлены в течение 10-50 дней.
Если ваш заказ превышает 100 комплектов, пожалуйста, свяжитесь с нашей службой поддержки для подтверждения.
Вопрос: ваш платеж?
О: мы обычно принимаем T/T (30% заранее и 70% до отгрузки) и L/C по предъявлении.
Вопрос: как мы получаем обучение для машин?
О: вы можете отправить своих людей на нашу фабрику, и мы предложим бесплатную доставку.
Вопрос: Как насчет качества?
О: сначала мы выбираем лучший материал для обработки.
Будучи и после обработки, мы проверим готовые детали профессиональным инспектором качества.
В: Ваше послепродажное обслуживание?
A: 1. Техник доступен для обучения и установки на заказS компании
2. Гарантия 1 год. Мы бесплатно отправим поврежденные детали машины (нечеловеческие факторы).
3. Интернет-сервис, отправляя электронные письма и видео, общаясь онлайн или по телефону.
russian.alibaba.com

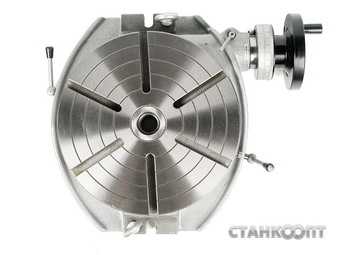

Стол поворотный горизонтальный TSA-250
Стол поворотный горизонтальный TSA-250 — это поворотный горизонтальный стол, который предназначен для различных видов работ связанных с металлообработкой совместно с фрезерными станками. Диаметр планшайбы равен 250 мм. Конусность центровочного отверстия — конусу морзе КМ3. Вес стола составляет 33,5 кг.
|

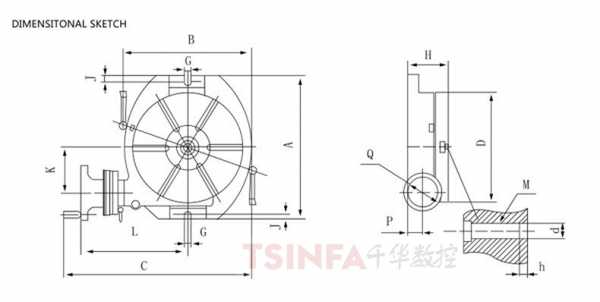

Схематическое изображение
| TSА-250 |
A | 330 |
B | 286 |
C | 422 |
D | Ø250 |
G | 14 |
H | 90 |
J | 14 |
K | 102.5 |
L | 241 |
M | KM3 |
P | 30.5 |
Q | 125 |
d | Ø30 |
h | 6 |
www.stankoopt.ru
Поворотный стол серии TSA (рабочий стол чист TS160A TS200A TS250A TS400A)
Детали Продукта
Основная Информация
Номер Моделя:TS160A TS200A TS250A TS400A
сертификация: SGS , CE
материал: Чугун
Дополнительная Информация
Торговая Марка:HOTON
Упаковка:Plywood Case
Стандарт:CE SGS ISO9001
Происхождение:Shandong China
Код ТН ВЭД:84669390
Производительность:20 PCS/Month
Описание Продукции
Поворотный стол СЕРИИ TSA ФУНКЦИИ:
1.вст серии поворотный стол — это один из наиболее важных аксессуаров от фрезерного станка.
3.Как вариант, в другой таблице питания различных фланец, фланец будут упакованы отдельно. В противном случае разделительных пластин, который обеспечивает с помощью могут индексацию всех в целое число между 2 и 66 может также индексацию номера между 67 и 132, которые можно разделить ровно по числу 2,3 и 5.
4.A фланец для подключения перейдите в зажимном патроне специального входит в комплект,и упаковываться независимых.по специальному заказу,разделительных пластин аксессуар позволяет оператору точно разделить 360 градусов зажимная поверхность в отделах с 2 по 66,и всех мероприятий по 2,3 и 5 от 67-132.
5.Дополнительные принадлежности:
Отверстие, фланец

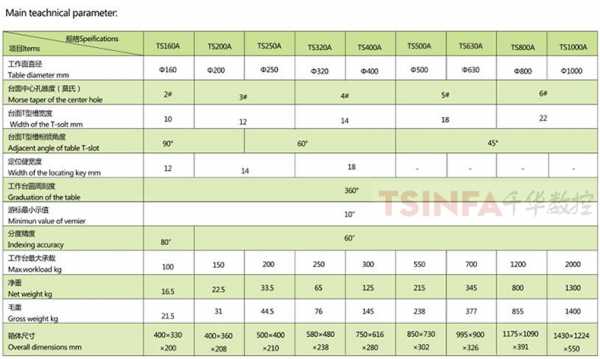

Технические характеристики:
Согласно спецификации | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A |
Таблица Диаметр мм | Φ160 | Φ200 | Φ250 | Φ320 | Φ400 | Φ500 | Φ630 | Φ800 | Φ1000 |
Конус Morse центральное отверстие | 2# | 3# | 4# | 5# | 6# | ||||
Ширина T-слот мм | 10 | 12 | 14 | 18 | |||||
Рядом с углом наклона в таблице T-гнездо | 90° | 60° | 45° | ||||||
Ширина Установочный ключ мм | 12 | 14 | 18 | — | — | — | — | ||
Исключения из списка Таблицы | 360° | ||||||||
Минимальное значение нониуса | 10″ | ||||||||
Точность индексирования | 80″ | 60″ | |||||||
Максимальная рабочая нагрузка кг | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1200 | 2000 |
вес нетто кг | 16,5 | 22,5 | 33,5 | 65 | 125 | 215 | 345 | 800 | 1300 |
Вес брутто кг | 21,5 | 31 | 44.5 | 76 | 145 | 238 | 377 | 855 | 1400 |
Случае размеры мм | 400x 330×200 | 400 X360x208 | 500 X400x210 | 580 X480x238 | 750 X616x280 | 850 X730x302 | 995 X900x326 | 1175 X1090x391 | 1430 X1224x550 |

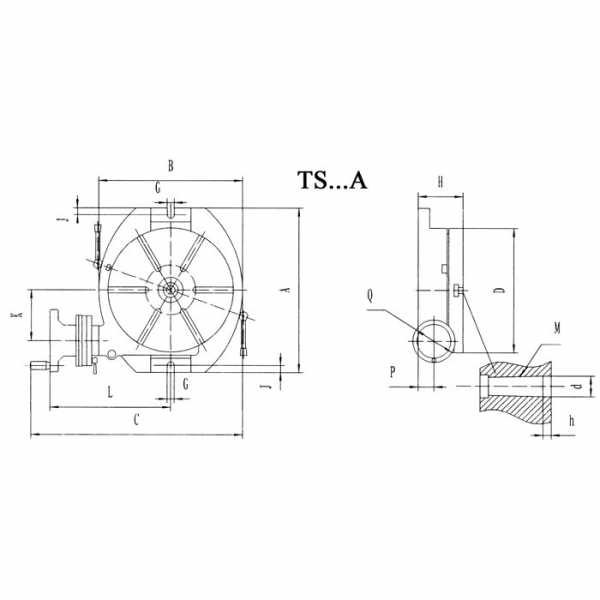

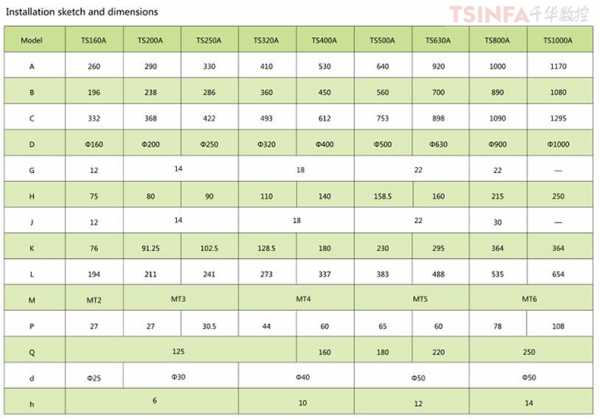

Эскиз УСТАНОВКИ И РАЗМЕРЫ:
Модель | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A | |||||
A | 260 | 290 | 330 | 410 | 530 | 640 | 820 | 1000 | 1170 | |||||
B | 196 | 236 | 286 | 360 | 450 | 560 | 700 | 890 | 1080 | |||||
C | 332 | 369 | 422 | 493 | 612 | 753 | 898 | 1080 | 1295 | |||||
D | 160 | Ø200 | Ø250 | Ø320 | Ø400 | Ø500 | Ø630 | Ø800 | Ø1000 | |||||
G | 12 | 14 | 18 | 22 | 22 | — | ||||||||
H | 75 | 80 | 90 | 110 | 140 | 158.5 | 160 | 215 | 250 | |||||
J | 12 | 14 | 18 | 22 | 30 | — | ||||||||
K | 76 | 91.25 | 102,5 | 128,5 | 180 | 230 | 295 | 364 | 364 | |||||
L | 194 | 211 | 241 | 273 | 337 | 393 | 468 | 535 | 654 | |||||
М | MT2 | MT3 | MT4 | MT5 | MT6 | |||||||||
P | 27 | 27 | 30,5 | 44 | 60 | 65 | 68 | 76 | 106 | |||||
Q | 125 | 160 | 180 | 220 | 250 | |||||||||
D | Ø25 | Ø30 | Ø40 | Ø50 | Ø75 | |||||||||
H | 6 | 10 | 12 | 14 |
Свяжитесь с нами: |
Энди Ван Механизм HOTON TENGZHOU Co.,Ltd |
Профиль компании: |
Механизм Hoton Tengzhou Co.,Ltd была создана в 2006 году и является профессиональный производитель машины в Китае. Существует 480 работников, из которых 60 являются инженерами. Он занимает площадь 46,000 квадратных метров, общие активы 30,000,000. У нее есть магазин 350 оборудования и хорошие возможности продуктов дизайн и производство. Он имеет разрешение качеством экспортных товаров из 2007 и имеет право на экспорт государством иностранной экономической торговли Комитета в 2008. |
В отрасли продукты: «Hoton» серии машин с ЧПУ, Lathes машин, буровых машин, шлифовальные машины, пил, машин из листового металла, металлическая давильные станки и других принадлежностей станка.некоторые продукты имеют национальные патентные.Она имеет четырнадцать серии, за восемьдесят моделей само по себе. Он имеет возможность сделать 100000 задает каждый год. Все продукты разработаны и высокое качество высокая производительность и низкая цена и отличное качество системы гарантий. Продукты в прошлом ISO9001 и CE сертификации с 2009 года. Продукты были экспорт на пяти континентах, более сорока стран и районов. Это привело к для привлечения клиентов за рубежом и дома, быстро продвижением продукции продажи. |
Механизм Hoton Tengzhou Co.,Ltd. готова сделать общий прогресс и развитие событий со всеми клиентами. Высочайшее качество,постоянно совершенствовать навыки. |
Отправить ваш запрос напрямую данному поставщику
ru.made-in-china.com
Горизонтальный поворотный стол (Precision поворотный стол TS200A TS250A)
Детали Продукта
Основная Информация
Номер Моделя:TS160A TS200A TS250A TS320A
Состав: горизонтальный
Тип: Точность поворотный стол
Дополнительная Информация
Торговая Марка:L & T
Упаковка:Wood Case
Стандарт:CE ISO900 rohs
Происхождение:Tengzhou China
Код ТН ВЭД:84601900
Производительность:500 PC/Month
Описание Продукции
1. серии TS по горизонтали таблицы вращающегося сита для индексирования , круговые режущие , угол , скучный , спорта, с которыми сталкиваются операции и аналогичной деятельности в сочетании с фрезерного станка или сверлильные машины.
2.A фланец для подключения перейдите в зажимном патроне специального входит в комплект поставки и упаковываться независимых
3.по специальному заказу , разделительных пластин аксессуар позволяет оператору точно разделить 360 вращения зажимная поверхность в отделах с 2 по 66, и все делится на 2,3 и 5 от 67-132.
Пункты | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A |
Диаметр ( мм) | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 |
Конус Morse центральное отверстие | MT2 | MT3 | MT4 | MT5 | MT6 | |||
Dia.от центра отверстия(мм) | 25X6 | 30X6 | 40X10 | 50X12 | 75X14 | |||
Ширина T-слот мм | 10 | 12 | 14 | 18 | 22 | |||
Ширина Установочный ключ мм | 12 | 14 | 18 | _ | ||||
Рядом с углом ot T-гнездо | 90° | 60° | 45° | |||||
Коробка передач радио червячной передачи | 1:90 | 1:120 | ||||||
Мин.Значение нониуса | 10″ | |||||||
Точность индексирования | 80″ | 60″ | 30″ | |||||
Макс. нагрузка кг | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1250 |
«Ак Барс( кг) | 16,5 | 22,5 | 33,5 | 65 | 125 | 215 | 345 | 800 |
G. АК БАРС( кг) | 21,5 | 31 | 44.5 | 76 | 145 | 238 | 377 | 855 |
Случае размеры ( см) | 40X33 X20 | 44X36 X20.8 | 50X40 X21 | 58X48 X23.8 может представлять значения | 75X61.6 X28 | 85X73 X30.2 | 99.5X90 X32.6 | 117.5X109 X39.1 |
Отправить ваш запрос напрямую данному поставщику
ru.made-in-china.com
Горизонтальный поворотный стол (Precision поворотный стол TS200A TS250A)
Детали Продукта
Основная Информация
Номер Моделя:TS160A TS200A TS250A TS320A
Состав: горизонтальный
Тип: Точность поворотный стол
Дополнительная Информация
Торговая Марка:WELLON
Упаковка:Ply Wood Case
Стандарт:CE ISO9001 ROHS
Происхождение:Tengzhou, China
Код ТН ВЭД:8458190000
Производительность:500PCS/Month
Описание Продукции
1. серии TS по горизонтали таблицы вращающегося сита для индексирования , круговые режущие , угол , скучный , спорта, с которыми сталкиваются операции и аналогичной деятельности в сочетании с фрезерного станка или сверлильные машины.
2.A фланец для подключения перейдите в зажимном патроне специального входит в комплект поставки и упаковываться независимых
3.по специальному заказу , разделительных пластин аксессуар позволяет оператору точно разделить 360 вращения зажимная поверхность в отделах с 2 по 66, и все делится на 2,3 и 5 от 67-132.
Пункты | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A |
Диаметр ( мм) | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 |
Конус Morse центральное отверстие | MT2 | MT3 | MT4 | MT5 | MT6 | |||
Dia.от центра отверстия(мм) | 25X6 | 30X6 | 40X10 | 50X12 | 75X14 | |||
Ширина T-слот мм | 10 | 12 | 14 | 18 | 22 | |||
Ширина Установочный ключ мм | 12 | 14 | 18 | _ | ||||
Рядом с углом ot T-гнездо | 90° | 60° | 45° | |||||
Коробка передач радио червячной передачи | 1:90 | 1:120 | ||||||
Мин.Значение нониуса | 10″ | |||||||
Точность индексирования | 80″ | 60″ | 30″ | |||||
Макс. нагрузка кг | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1250 |
«Ак Барс( кг) | 16,5 | 22,5 | 33,5 | 65 | 125 | 215 | 345 | 800 |
G. АК БАРС( кг) | 21,5 | 31 | 44.5 | 76 | 145 | 238 | 377 | 855 |
Случае размеры ( см) | 40X33 X20 | 44X36 X20.8 | 50X40 X21 | 58X48 X23.8 может представлять значения | 75X61.6 X28 | 85X73 X30.2 | 99.5X90 X32.6 | 117.5X109 X39.1 |
Отправить ваш запрос напрямую данному поставщику
ru.made-in-china.com
Стол горизонтальный-поворотный тип 5030 | ООО ТПК АЛЕССА
Столы поворотные горизонтальные серии TS предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками.
TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A | TS1250A | |
A | 260 | 290 | 330 | 410 | 530 | 640 | 820 | 1000 | 1170 | 1400 |
B | 196 | 236 | 286 | 360 | 450 | 560 | 700 | 890 | 1080 | 1300 |
C | 332 | 369 | 422 | 493 | 612 | 753 | 898 | 1080 | 1295 | 1420 |
D | Ø160 | Ø200 | Ø250 | Ø320 | Ø400 | Ø500 | Ø630 | Ø800 | Ø1000 | Ø1250 |
G | 12 | 14 | 18 | 22 | 22 | — | 22 | |||
H | 75 | 80 | 90 | 110 | 140 | 158.5 | 160 | 215 | 250 | 283 |
J | 12 | 14 | 18 | 22 | 30 | — | 30 | |||
K | 76 | 91.25 | 102.5 | 128.5 | 180 | 230 | 295 | 364 | 364 | 487.5 |
L | 194 | 211 | 241 | 273 | 337 | 393 | 468 | 535 | 654 | 690 |
M | KM2 | KM3 | KM4 | KM5 | KM6 | — | ||||
P | 27 | 27 | 30.5 | 44 | 60 | 65 | 68 | 76 | 106 | 116 |
Q | 125 | 160 | 180 | 220 | 250 | |||||
d | Ø25 | Ø30 | Ø40 | Ø50 | Ø75 | |||||
h | 6 | 10 | 12 | 14 |
Дополнительно (в комплект не входит) стол можно доукомплектовать:
1. ТИП 5055 FL фланец для крепления спирального патрона
2. ТИП 5054 К11 патрон спиральный
3. ТИП 5053 DP делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы.
инструкция:http://www.pozos.ru/pdf/POZOS5030TS160630.pdf
Работаем только с юридическими лицами
Форма оплаты — безналичный расчет
Цены, наличие или возможные сроки поставки уточняйте у менеджеров нашей компании.
Характеристики:
Основные | |
---|---|
Страна производитель | РФ |
Тип комплектующего | стол поворотный |
Состояние | Новое |
www.stpm.by
Серии Tsa горизонтальный поворотный стол (TS160A, TS200A, TS250A, TS320A, TS400A, TS500A, TS630A, TS800A, Ts1000A)
Поворотный стол серии TSA
Поворотный стол серии TSA (TS160A,TS200A,TS250A,TS320A,TS400A,TS500A,TS630A,TS800A,TS1000A)
Функции:
1.вст серии поворотный стол — это один из наиболее важных аксессуаров от фрезерного станка.
2.Она широко используется для сверления и фрезерования, круг резки, круговой кривой плоскости и сегмент etc.
3.Как вариант, в другой таблице питания различных фланец, фланец будут упакованы отдельно. В противном случае разделительных пластин, который обеспечивает с помощью могут индексацию всех в целое число между 2 и 66 может также индексацию номера между 67 и 132, которые можно разделить ровно по числу 2,3 и 5.
4.A фланец для подключения перейдите в зажимном патроне специального входит в комплект,и упаковываться независимых.по специальному заказу,разделительных пластин аксессуар позволяет оператору точно разделить 360 градусов зажимная поверхность в отделах с 2 по 66,и всех мероприятий по 2,3 и 5 от 67-132.
5.дополнительные принадлежности:отверстие пластины,фланец
Пункты | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800B |
Диаметр мм | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 |
Конус Morse центральное отверстие | MT2 | MT3 | MT4 | MT5 | MT6 | |||
Dia.от центра отверстия | Φ25X6 | Φ30X6 | Φ40X10 | Φ50X12 | Φ75X14 | |||
Ширина T-слот мм | 10 | 12 | 14 | 18 | 22 | |||
Ширина Установочный ключ мм | 12 | 14 | 18 | _ | ||||
Рядом с углом ot T-гнездо | 90° | 60° | 45° | |||||
Коробка передач радио червячной передачи | 1:90 | 1:120 | ||||||
Мин.Значение нониуса | 10″ | |||||||
Точность индексирования | 80″ | 60″ | 30″ | |||||
Макс. нагрузка кг | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1250 |
Сзт кг | 16,5 | 22,5 | 33,5 | 65 | 125 | 215 | 345 | 800 |
Г.В. кг | 21,5 | 31 | 44.5 | 76 | 145 | 238 | 377 | 855 |
Случае размеры см | 40X33 X20 | 44X36 X20.8 | 50X40 X21 | 58X48 X23.8 может представлять значения | 75X61.6 X28 | 85X73 X30.2 | 99.5X90 X32.6 | 117.5X109 X39.1 |
