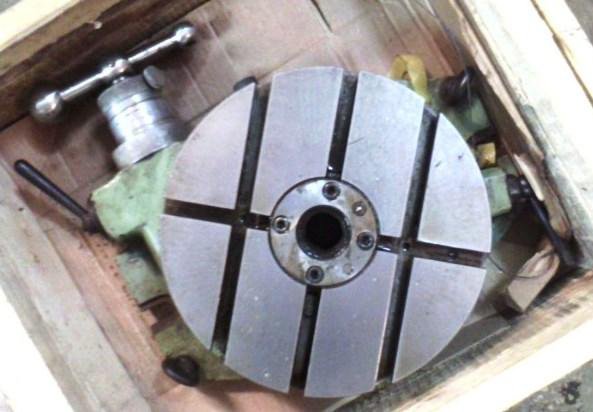

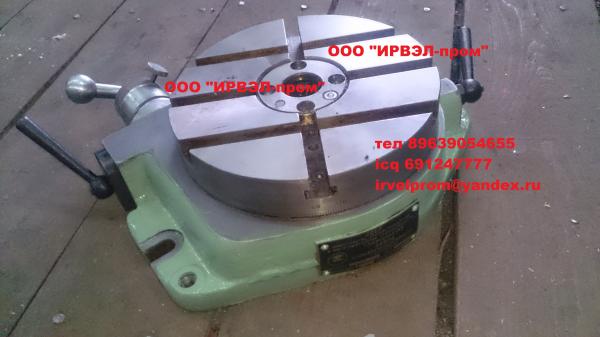

TS 250 A тип 5030 стол поворотный горизонтальный TS250A

Столы поворотные горизонтальные серии TS предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками.

Назначение и характеристики стола поворотного горизонтального

Столы поворотные горизонтальные тип TS предназначены для деления, кругового фрезерования, установки углов, сверления, торцевания и прочих подобных операция на фрезерном станке. Стол проградуирован для вращения на 360°. Механизм микроподачи, проградуирован делениями в 1 минуту, а шкала лимба имеет деления в 10 секунд. Поворотные столы имеют защелкивающиеся ручки и кривошипный механизм разъединения.

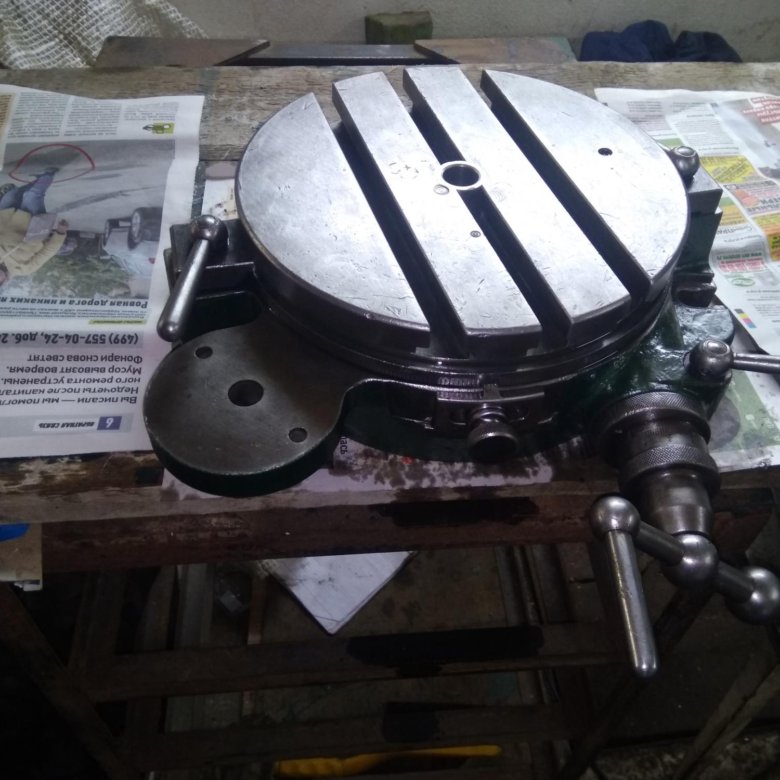

Специально устанавливаемый делительный диск (опция) позволяет оператору точно разделить 360° поверхности заготовки на любое количество частей от 2 до 66, и на любое кратное 2, 3 и 5 количество частей от 67 до 132.

Остальные характеристики, основные параметры и узлы стола поворотного, а также информацию по конструкции, применению и обслуживанию , комплект поставки смотрите в паспорте по ссылке ниже.

Паспорт на стол поворотный

Скачать паспорт на стол поворотный тип 5030 TS.

К столу поворотному тип 5030 TS дополнительно поставляем (не входит в комплект стола поворотного):

1. Фланец для крепления спирального патрона тип 5055 FL;

2. Патрон спиральный тип 5054 К11;

3. Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.

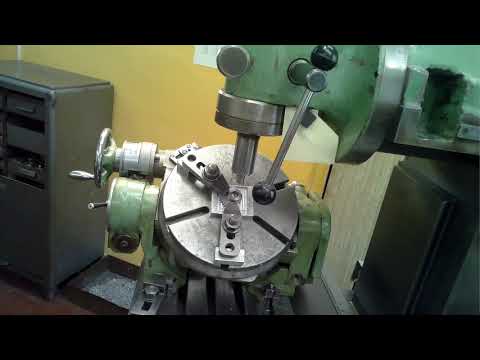

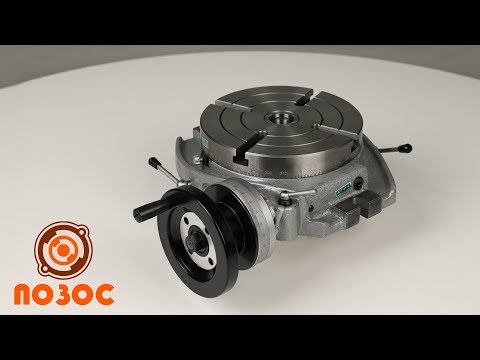

Видеообзор стола поворотного

Параметры товара
Диаметр планшайбы	250 мм
Конусность центровочного отверстия	КМ3
Диаметр отверстия	Ø30х6
Ширина Т-образного паза	12 мм
Углы схождении Т-пазов	60°
Ширина паза крепления	14 мм
Модули червяка и червячной шестерни	2
Коэффициент передачи червячной передачи	1:90
Градуировка	360°
Поворот стола при одном повороте червяка	4° (1 ‘ деление)
Минимальное значение шкалы	10 «
Точность показаний	60″
A	330 мм
B	286 мм
C	422 мм
D	250 мм
d	30 мм
G	14 мм
h	6 мм
H	90 мм
J	14 мм
K	102,5 мм
L	241 мм
M	KM3
P	30,5 мм
Q	125 мм
Вес	33,5 кг
Максимальный вес заготовки	200 кг

Заказать поворотные столы оптом по низким ценам в компании «Эскада»

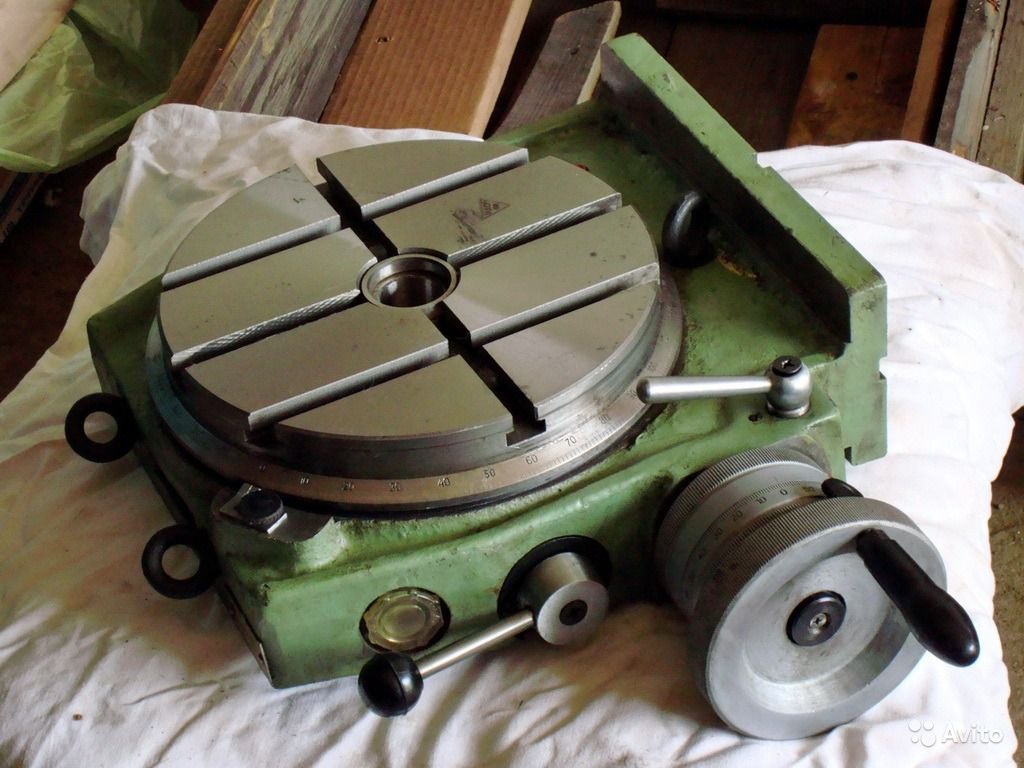

TSK 160 — 400 мм поворотные наклоняемые столы тип 5050

Наклоняемые поворотные столы серии TSL применяются для расточки, деления, локальной обработки, кругового резания и аналогичной работы вместе с фрезерными станкам. Данные столы используются для машинных операций с более широкими возможностями измерения по сравнению со столами серии TS. За счет основания имеется возможность использования инструментов в вертикальном положения для выполнения работ с применением задней бабки.

	TSK160	TSK200	TSK250	TSK320	TSK400
Диаметр планшайбы, мм	Ø 160	Ø 200	Ø 250	Ø 320	Ø 400
Конусность центровочного отверстия	КМ2	KM3		KM4
Диаметр отверстия, мм	Ø 25х6	Ø 30×6		Ø 40×10
Ширина Т-паза, мм	10	12		14
Модули червячной шестерни	1. 5	1.75	2	2.5	3.5
Ширина паза крепления, мм	12	14		18
Углы схождении Т-пазов	90°		60°
Коэффициент передачи червячной передачи	1:90
Градуировка	360°
Угол наклона	0 — 90°
Шкала маховичка	1′
Минимальное значение шкалы	10″
Точность показаний	2″
Макс. нагрузка на подшипник в горизонтальном положении, кг	100	150	200	250	300
Макс. нагрузка на подшипник в вертикальном положении, кг	50	75	100	125	150
Вес, кг	36	57	80	135	280

мм	TSK160	TSK200	TSK250	TSK320	TSK400
A	255	296	310	380	500
B	172	213	252	322	400
C	168		235	252	306
D	Ø 160	Ø 200	Ø 250	Ø 320	Ø 400
E	11	14		16
F	138	175. 5	199	241	295
H	100	120	140	175	217
L	160	180	205	255	320
M	КМ2	KM3		KM4
P	40				50
d	Ø 25	Ø 30		Ø 40
h	6			10

TS горизонтальные поворотные столы тип 5030 160-1250 мм

Поворотные горизонтальные столы серии TS применяются для расточки, кругового резания, локальной обработки, деления, установки углов и другой аналогичной работы вместе с фрезерными станками.

	TS 160A	TS 200A	TS 250A	TS 320A	TS 400A	TS 500A	TS 630A	TS 800A	TS 1000A	TS 1250A
Диаметр планшайбы, мм	Ø160	Ø200	Ø250	Ø320	Ø400	Ø500	Ø630	Ø800	Ø1000	Ø1250
Конусность центровочного отверстия	KM2	KM3		KM4		KM5		KM6		—
Диаметр отверстия, мм	Ø25х6	Ø30х6		Ø40х10		Ø50х12		Ø75х14
Ширина Т-паза, мм	10	12		14		18		22
Углы схождении Т-пазов	90°		60°			45°
Ширина паза крепления, мм	12	14		18		—	—	—	—	—
Модули червяка и червячной шестерни	1. 5	1.75	2	2.5	3.5		4.5	5.5		5
Коэффициент передачи червячной передачи	1:90					1:120				1:180
Градуировка	360°
Поворот стола при одном повороте червяка	4° (1 ‘ деление)					3° (1 ‘ деление)				2°
Минимальное значение шкалы	10 «
Точность показаний	80 «	60 «						30″
Максимальный вес заготовки, кг	100	150	200	250	300	550	700	1250	2000	3000
Вес, кг	16. 5	22.5	33.5	65	125	215	345	800	1300	1900

	TS 160A	TS 200A	TS 250A	TS 320A	TS 400A	TS 500A	TS 630A	TS 800A	TS 1000A	TS 1250A
A	260	290	330	410	530	640	820	1000	1170	1400
B	196	236	286	360	450	560	700	890	1080	1300
C	332	369	422	493	612	753	898	1080	1295	1420
D	Ø160	Ø200	Ø250	Ø320	Ø400	Ø500	Ø630	Ø800	Ø1000	Ø1250
G	12	14		18		22		22	—	22
H	75	80	90	110	140	158. 5	160	215	250	283
J	12	14		18		22		30	—	30
K	76	91.25	102.5	128.5	180	230	295	364	364	487.5
L	194	211	241	273	337	393	468	535	654	690
M	KM2	KM3		KM4		KM5		KM6		—
P	27	27	30.5	44	60	65	68	76	106	116
Q	125				160	180	220	250
d	Ø25	Ø30		Ø40		Ø50		Ø75
h	6			10		12		14

TS горизонтальные поворотные столы тип 5030 1600-2500 мм

	TS1600A	TS2000A	TS2500A
Диаметр планшайбы, мм	1600	2000	2500
Диаметр сквозного отверстия, мм	100	120	—
Диаметр и глубина отверстия для центрирования, мм	120х25	150х30	—
Ширина Т-паза, мм	22
Углы схождении Т-пазов, град.	22,5
Модули червяка и червячной шестерни	8
Коэффициент передачи червячной передачи	1:120	1:180
Градуировка всего стола, град.	360
Поворот стола при одном повороте червяка, град.	3	2
Минимальное значение шкалы, мин.	10
Точность показаний, мин.	30
Максимальный вес заготовки, кг	5500	8500	10000
Вес, кг

TS горизонтальные поворотные столы тип 5040

Наклоняемые поворотные столы серии TSL применяются для расточки, деления, локальной обработки, кругового резания и аналогичной работы вместе с фрезерными станкам. Данный вид станочной оснастки используются для машинных операций с более широкими возможностями измерения по сравнению со столами серии TS. За счет основания имеется возможность использования столов в вертикальном положения для выполнения работ с применением задней бабки.

	TSL100	TSL160	TSL200	TSL250	TSL320	TSL400	TSL800
Диаметр планшайбы, мм	Ø100	Ø160	Ø200	Ø250	Ø320	Ø400	Ø800
Конусность центровочного отверстия	KM2		KM3		KM4		KM6
Диаметр отверстия, мм	Ø20х8	Ø25х6	Ø30х6		Ø40х10		Ø75×14
Высота центра при вертикальном положении, мм	70	125	150	170	210	260	500
Ширина Т-паза, мм	6	10	12		14		22
Углы схождении Т-пазов	90°			60°			45°
Ширина паза крепления, мм	10	12	14		18		22
Модули червячной шестерни	1	1. 5	1.75	2	2.5	3.5	5.5
Коэффициент передачи червячной передачи	1:72	1:90					1:120
Градуировка	360°
Шкала маховичка	2′	1′
Минимальное значение шкалы	10″
Точность показаний	120″	80″	60″
Макс. нагрузка на подшипник в горизонтальном положении, кг	20	100	150	200	250	300	1500
Макс. нагрузка на подшипник в вертикальном положении, кг	10	50	75	100	125	150	750
Вес, кг	7	23	31. 5	46	77	150	1150

	TSL100	TSL160	TSL200	TSL250	TSL320	TSL400	TSL800
A	125	242	285	328	410	525	980
B	125	196	236	286	360	450	890
C	70	125	150	170	210	260	500
D	Ø100	Ø160	Ø120	Ø250	Ø320	Ø400	800
E	10	12	14		18		22
F	125	186	208	253	320	400	800
G	—	12	14		18		22
H	70	85	100	110	120	150	300
J	—	12	15	16			30
L	114	194	211	241	273	337	534
M	KM2		KM3		KM4		KM6
N	48	82	99	106	118	145	295
P	30	37	48			70	136
Q	50	125			140	160	250
d	Ø20	Ø25	Ø30		Ø40		75
h	8	6			10		14

T13500B поворотные столы горизонтально-вертикальные Ø500 мм

Горизонтально-вертикальные столы поворотные серии T13 служат для деления, установки углов, кругового резания, расточки, локальной обработки и другой работы вместе с фрезерными станками. Этот тип изготовлен для выполнения машинных операций с намного большими возможностями измерения, чем изделия серии TS. Основание позволяет использовать столы как в горизонтальном, так и в вертикальном положении для выполнения работ с использованием задней бабки.

	T13500B
Диаметр планшайбы, мм	Ø500
Конусность центровочного отверстия	KM4
Диаметр отверстия, мм	Ø50х15
Высота центра при вертикальном положении, мм	286
Ширина Т-паза, мм	20
Углы схождении Т-пазов	45°
Модули червячной шестерни	3. 5
Коэффициент передачи червячной передачи	1:90
Градуировка	360°
Поворот стола на один оборот червяка	4°
Минимальное значение шкалы	10″
Точность показаний	60″
Макс. нагрузка на подшипник в горизонтальном положении, кг	550
Макс. нагрузка на подшипник в вертикальном положении, кг	275
Вес НЕТТО, кг	225
Вес БРУТТО, кг	260
Размер упаковки, мм	955х690х337

	A	B	C	D	E	H
T13500B	617	586	286	Ø500	22	175

	L	M	N	K	P	Q
T13500B	519	KM4	165	22	63	165

MG-2A продольно-поперечный стол с поворотным основанием тип 5120

Продольно-поперечный стол с поворотным основанием является многофункциональным приспособлением для использования, в основном, на сверлильных и фрезерных станках. Применения поперечного и продольного перемещения вместе с вращением вокруг основания дает возможность упростить и оптимизировать процесс обработки заготовок.

Параметр	Значение
Размер стола, мм	254х444
Величина продольного перемещения стола, мм	± 114
Величина поперечного перемещения стола, мм	± 76
Ширина Т-образного паза, мм	15.875
Расстояние между Т-образным пазом, мм	80
Минимально считываемая величина лимба	0.001”
Максимально допустимый вес заготовки относительно центра стола, кг	250
Максимально допустимое усилие относительно центра стола, Н	7000
Отклонение поверхности по длине стола, мм	0. 03 (-)
Допустимое отклонение перпендикулярности, мм	0.03/100
Параллельность поверхности стола к поверхности основания, мм	0.05
Допустимое отклонение при повороте стола 0-360°, мм	0.08
Вес НЕТТО, кг	70
Вес БРУТТО, кг	90
Габариты упаковки, мм	600х600х265

TK13EL горизонтально-вертикальный стол поворотный с ЧПУ тип 6130

Столы серии TK13EL с ЧПУ со сквозным проходным отверстием в шпинделе — отличное решение для применения их на обрабатывающих центрах и фрезерных ЧПУ станках. Они используются в комбинации с контроллером ЧПУ станка или с независимым контроллером. Широкое применение обеспечивает планшайба со сквозным проходным отверстием, а также некоторые другие приспособления, с помощью которых деталь можно закрепить между задней бабкой и столом. Шпиндель со сквозным проходным отверстием позволяет применять гидропневматические цанги и патроны при обработке длинных валов и прочих изделий.

Параметры	TK13200EL	TK13250EL	TK13315EL
Диаметр планшайбы, мм	Ø210	Ø250	Ø315
Высота центров, мм	140	160	210
Диаметр проходного отверстия, мм	Ø60H6	Ø70H6	Ø90H6
Ширина фиксирующего паза-шпонки, мм	14	18	18
Ширина фиксирующего Т паза, мм	4-12	6-12	6-12
Передаточное отношение червячной пары	1:90	1:90	1:90
Передаточное отношение редуктора	1:90	1:180	1:180
Максимальная скорость вращения, об/мин	16. 6	11.1	11.1
Угол поворота стола за один импульс	0.001″	0.001″	0.001″
Сервопривод мощность, кВт	≥0.9	≥1.0	≥1.0
Сервопривод крутящий момент, Нм	≥3	≥5	≥5
Точность деления	30″	30″	30″
Стабильность позиционирования	8″	6″	6″
Усилие зажима при давлении масла 15х105Па, Нм	450	1000	1800
Усилие за;има при давлении воздуха 5х105Па, Нм	150	300	500
Максимальный вес заготовки в горизонтальном положении, кг	200	250	350
Максимальный вес заготовки в вертикальном положении, кг	75	150	175
Максимальный момент вращения, Нм	90	300	700
Вес НЕТТО, кг	75	110	200

	D	B	H	h2	E	F	G	A	I	J	K	L	C	M
TK13200EL	Ø200	180	250	140	165	200	232	Ø13	Ø60H6x20	12h22	14	28	258. 5	245
TK13250EL	Ø250	190	300	160	170	212	252	Ø17	Ø70H6x22	12h22	18	35	250	286
TK13315EL	Ø315	210	375	210	190	226	260	Ø18	Ø90H6x45	14h22	18	44.5	250	365

	P	Q	R	S	T	U	V	W	X	Y	Z
TK13200EL	310	Rc1/4″	284	316	185	100	157	40	167	140	2
TK13250EL	310	Rc1/4″	342	382	186	110	154	40	187	160	2
TK13315EL	310	Rc1/4″	413	447	202	120	166	40	237	210	4
