Технический отчет по электроизмерениям и протоколам сопротивления электролаборатории Elaba24 в Москве

 Титульный лист

На титульном листе содержится следующая информация:

  • дата составления технического отчета
  • сведения об исполнителе и заказчике испытаний
  • адрес объекта
  • цель электроиспытаний

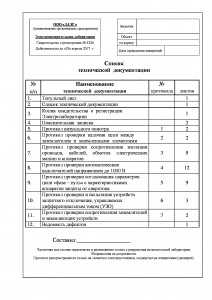

Список технической  документации

Указывается содержание технического отчета с числом страниц по каждому разделу

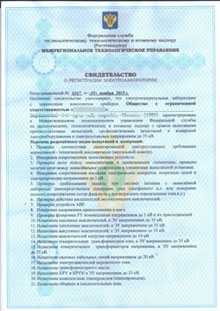

Свидетельство о регистрации электролаборатории

Прилагается копия свидетельства о регистрации электролаборатории

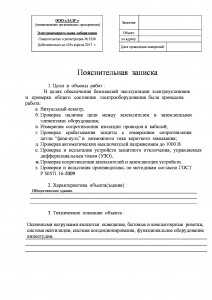

Пояснительная записка

В пояснительной записке указываются:

  • цели и объемы  работ
  • характеристика объекта (здания)
  • техническое описание  объекта
  • основные требования  и  нормы  ПУЭ  и  ПТЭЭП
  • общие результаты  работы
  • примечания

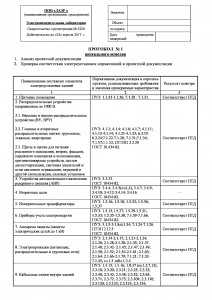

ПРОТОКОЛ  №1
визуального осмотра

В протоколе указываются результаты проверки на соответствие требованиям нормативных документов и проекта.В случае выявления дефектов они указываются в заключении.

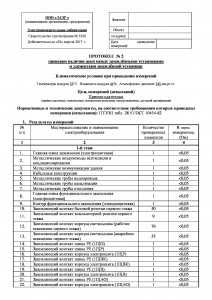

ПРОТОКОЛ  №2
проверки наличия цепи (металлосвязи)

Проверка наличия цепи (металлосвязи) проводится согласно ПТЭЭП (табл. 28.5) и ГОСТ 10434-82В протоколе указываются измеренные значения переходных сопротивлений.В случае обнаружения дефектов, они указываются в заключении, к ним относятся:

  • переходные сопротивления контактов выше нормы 0,05 Ом
  • обнаруженное не заземленное оборудование





ПРОТОКОЛ  № 3
проверки сопротивления изоляции проводов

Проверка производится согласно требованиям ПУЭ  гл 1.8, ПТЭЭП Табл 37.В протоколе проверки сопротивления изоляции указывается:

  • диспетчерское наименование линии
  • марка провода (кабеля) , сечение,число жил
  • величина сопротивления изоляции

В заключении делается вывод о соответствии величины сопротивления изоляции нормативным значениям не менее 0,5 МОм.(ПУЭ, 1.8.34 п. 1)



ПРОТОКОЛ  № 4
проверки автоматических выключателей

Проверка производится на соответствие требований  ПУЭ п. 3.1.8, ПУЭ п. 1.8.34. п.п. 3. ГОСТ Р 50345-99, ГОСТ Р 50030.2-99В протоколе указываются следующие параметры:

  • обозначение автомата на схеме, место его установки
  • маркировка автомата
  • типы расцепителей (тепловой, электромагнитный)
  • номинальный ток автомата, (А)
  • значения уставок расцепителей, (А)
  • допустимое и измеренное время срабатывания, (с)
  • длительность приложения, (с) и значение испытательного тока, (А)
  • реакция расцепителя,(+/-)

В заключении делается вывод о соответствии автоматических выключателей требованиям ПУЭ, ГОСТ и заводской документации.



ПРОТОКОЛ  № 5
проверки согласования параметров цепи «фаза – ноль»

Проверка производится на соответствие требований  ПУЭ гл. 1.7 табл. 1.7, гл. 1.8, п 1.8.39.В протоколе указываются следующие параметры:

  • проверяемый участок цепи
  • наименование автомата, тип расцепителя, номинальный ток и диапазон тока срабатывания электромагнитного расцепителя
  • значение измеренного сопротивления цепи «фаза-ноль», (Ом)
  • расчетное значение тока короткого замыкания, (А)
  • допустимое время срабатывания автомата и по времятоковой характеристике (сек)

В заключении делается вывод о соответствии аппаратов защиты проекту и требованиям ПУЭ и ПТЭЭП.



ПРОТОКОЛ  № 6
проверки и испытания устройств защитного отключения

Проверка производится на соответствие требований ГОСТ Р 51326, ПУЭ гл. 1.8В протоколе указываются следующие параметры:

  • Обозначение по схеме
  • Тип УЗО
  • Тип дифф. тока
  • Номин. ток нагрузки
  • In (A)Номиналь. отключ. дифф. ток IDn (мА)
  • Ном. неотключаемый дифф. ток IDn0 (мА)
  • IDn срабат. измеренн. (мА)
  • Время отключ. (мсек)

В заключении делается вывод о соответствии УЗО  требованиям ПУЭ, ГОСТ и заводской документации.

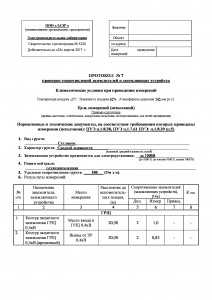

ПРОТОКОЛ  № 7
проверки сопротивлений заземлителей и заземляющих устройств

Проверка проводится на соответствие требований ПУЭ п.1.8.38, ПУЭ п.1.7.61 ПУЭ: п.1.8.39 (п.5)В протоколе указываются следующие параметры:

  • вид грунта
  • характер грунта
  • удельное сопротивление грунта
  • обозначение заземлителя, заземляющего устройства
  • место, где проводится измерение
  • расстояние до вспомогательных зондов, (м)
  • допустимое, измеренное, приведенное сопротивление (Ом)

В заключении делается вывод о соответствии норме значений сопротивления заземлителей и заземляющих устройств.



Ведомость  дефектов

В случае обнаружения нарушений в дефектной ведомости указывается:

  • выявленный дефект или несоответствие
  • основание указания дефекта, как правило это пункт ПУЭ, ПТЭЭП или ГОСТ
  • рекомендации по устранению

Указывается ФИО, подпись инженера составившего дефектную ведомость.

Ставится печать организации.

После того как дефекты и недостатки, выявленные электроизмерительной лабораторией, устранены указывается:

  • дата устранения дефектов
  • дата проверки устранения дефектов
  • ФИО, подпись представителя «Заказчика»
  • ФИО, подпись представителя «Исполнителя»
  • ставится печать организации

В случае, если дефекты устраняются во время проведения электроизмерений делается запись: дефекты и недостатки, выявленные электроизмерительной лабораторией, устранены во время работ по измерениям.

В случае, если дефекты отсутствуют указывается: на дату проведения измерений дефектов не выявлено.



elaba24.ru

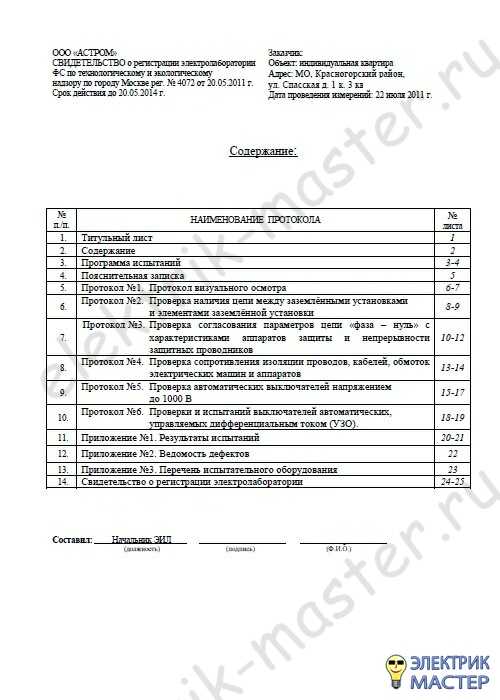

Пример технического отчета по электроизмерениям образец приемо-сдаточных испытаний

Для примера технического отчета по электроизмерениям представлен отчет о приемо-сдаточных испытаниях обычной двухкомнатной квартиры. Его состав:

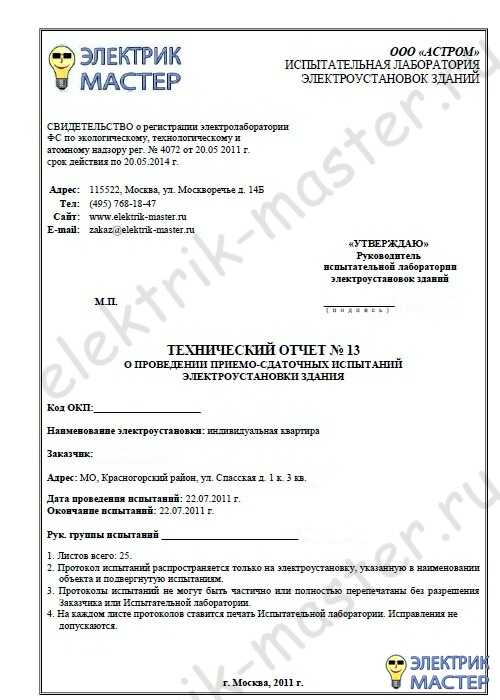

  • 1. Титульный лист
  • 2. Содержание
  • 3. Программа испытаний

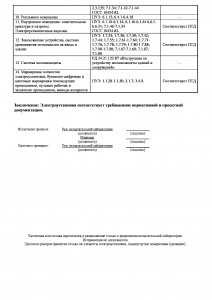

  • 4. Пояснительная записка
  • 5. Протокол №1. Протокол визуального осмотра

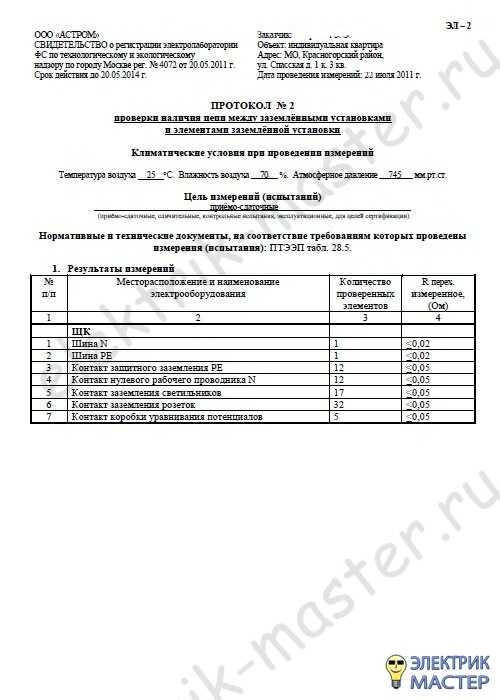

  • 6. Протокол №2. Проверка наличия цепи между заземлителями и заземляемыми элементами
  • 7. Протокол №3. Проверка согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников
  • 8. Протокол №4. Проверка сопротивления изоляции проводов, кабелей, обмоток электрических машин и аппаратов
  • 9. Протокол №5. Проверка автоматических выключателей напряжением до 1000 В

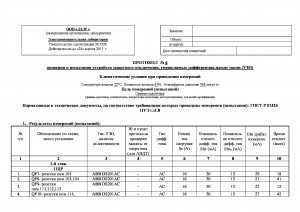

  • 10. Протокол №6. Проверки и испытаний выключателей автоматических, управляемых дифференциальным током (УЗО)
  • 11. Приложение №1. Результаты испытаний
  • 12. Приложение №2. Ведомость дефектов

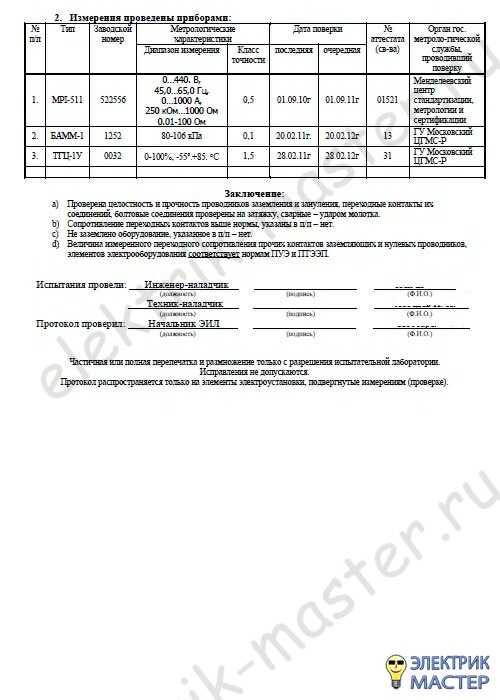

  • 13. Приложение №3. Перечень испытательного оборудования
  • 14. Свидетельство о регистрации электролаборатории

elektrik-master.ru

Электролаборатория в Москве: испытание электроустановок и электрооборудования.

Испытания электроустановок – необходимая составляющая их полноценной и бесперебойной работы, т.к. дают возможность своевременно выявить изменение эксплуатационных параметров составляющих элементов электроустановок. Наряду с оценкой параметров электробезопасности предупредительные мероприятия обеспечивают работоспособность оборудования и исключают возникновение пожаров из-за неисправной проводки. Для работы применяется самое современное оборудование, которым оснащена наша мобильная электролаборатория.

Компания «Строй-ТК» оказывает профессиональные услуги электролаборатории в Москве. С помощью электролаборатории мы выполняем приемо-сдаточные, эксплуатационные и аварийные испытания устройств заземления, молниезащиты, осмотр кабелей, проверку оборудования в рамках испытаний электроустановок до 1000 В, и т.п.

Процедуры осуществляются с помощью современного оборудования – мобильной электролаборатории. Их регламент и периодичность проведения в полной мере соответствуют ГОСТ 50571.16-99 и ПТЭЭП, а также отраслевым нормам и правилам.

Все выполняемые виды работ осуществляются на основе разрешительной документации – свидетельства о регистрации электролаборатории, а также методик испытаний, утвержденных Ростехнадзором.

Виды испытаний электроустановок

В зависимости от времени проведения испытаний электроустановок, выделяют несколько основных видов электроизмерений:

  • приемо-сдаточные (контрольные) электроизмерения. Выполняются в момент установки электрооборудования, перед началом его эксплуатации. Цель испытаний – проверка правильности монтажа, выявление и устранение дефектов оборудования. Важной составляющей этого вида измерений является получение первичных данных, на которых будут основаны дальнейшие профилактические исследования и проверка их работоспособности. Приемо-сдаточные испытания выполняют только специалисты компании, которой выдано свидетельство о регистрации лаборатории;
  • профилактические электроизмерения. Представляют собой обязательные периодические замеры состояния электроустановок и сети. Цель испытаний – контроль и поддержание систем электроснабжения объекта в работоспособном состоянии, выявление и предотвращение сбоев в его функционировании;
  • эксплуатационные (периодические) электроизмерения. Осуществляются в период полноценной эксплуатации оборудования. Цель испытаний – выявление неисправностей, отклонений параметров работы оборудования от установленных нормативных значений, правил и стандартов. Испытания такого рода снижают вероятность возникновения пожаров, аварий, а кроме того, являются основанием для ремонта оборудования или его замены.

Павел Лавров

(вед. инженер ЭТЛ)

Специалисты нашей электролаборатории имеют огромнейший опыт в своей области, поэтому находясь на объекте они с удовольствием подсказывают Подрядчику или Заказчику, как выполнить тот или иной элемент, произвести подключение, устранить выявленную в процессе испытаний неисправность и т.п. с наименьшими финансовыми затратами и максимальным качеством.

К числу услуг электролаборатории ГК «Строй-ТК» относятся следующие электроизмерения:

Все услуги, предоставляемые электролабораторией в Москве, выполняются в соответствии с перечнем разрешённых видов работ.

Перечень оборудования электролаборатории

Проведение испытаний электроустановок мобильной лабораторией «Строй-ТК» выполняется на современном оборудовании, прошедшем проверку и аттестацию в соответствии с положениями Закона РФ «Об обеспечении единства измерений».

В число применяемых для проведения измерений устройств и испытания электроустановок входит:

  • измеритель сопротивления, влажности и степени старения изоляции;
  • измеритель параметров электробезопасности электрических установок;
  • измеритель параметров заземляющих устройств;
  • калибратор АКИП;
  • анализатор электрохимических источников питания;
  • указатель правильности чередования фаз и направления вращения электродвигателей

Периодичность проведения испытаний электроустановок

Частота проверок и процедур определяется положениями ГОСТ 50571.16-99, ПТЭЭП, отраслевыми нормами и правилами.

Ввиду того, что система электроснабжения состоит из разнопланового электротехнического оборудования, отличающегося разными техническими характеристиками и временем выработки до отказа, потребитель должен выбрать оптимальное время эксплуатации сети, чтобы провести своевременный осмотр её компонентов. Целесообразно проводить профилактический осмотр с периодичностью, которая соответствует периодичности измерения сопротивления изоляции.

В соответствии с положениями ПТЭЭП:

  • частота измерений сопротивления изоляции составляет 1 раз в 3 года;
  • безопасный срок эксплуатации системы на промышленных и электрощитовых помещениях составляет 1 год;
  • замеры сопротивления изоляции, установленной на внешних носителях, в сырых, пожароопасных помещениях – 1 раз в 0,5 года.

Посмотреть подробнее периодичность проведения ЭИ.

Оформляя заказ на услуги электролаборатории «Строй-ТК», Заказчик получает:

  • профессиональных исполнителей;
  • современное испытательное оборудование, прошедшее метрологическую поверку и калибровку;
  • утвержденную нормативами процедуру проверки;
  • технический отчет – документ, объединяющий протоколы измерений;
  • конфиденциальность результатов проверки и данных, предоставленных Заказчиком.

Предварительный расчет стоимости услуг Вы можете осуществить с помощью калькулятора электроизмерений.

Для получения подробной информации по проведению электроизмерений и другим услугам нашей ЭТЛ обратитесь к нам в офис по телефону

Заявку на проведение замеров сопротивления изоляции, а также на выполнение иных услуг Вы можете оставить на нашем сайте или направить по адресу zayavka@stroi-tk.ru.

Статьи на тему:

Для чего проводятся электроизмерения?

Какие бывают электроизмерения?

Другие услуги

www.stroi-tk.ru

Стоимость услуг электролаборатории | ЭНЕРГОЛЮКС

Наша электролаборатория представляет собой единый комплекс, состоящий из современного испытательного и электроизмерительного оборудования, технически грамотного персонала высокой квалификации и грамотной организации проведения работ. Территорией, которую охватывает электролаборатория, является Москва и Московская область, в ряде случаев и по России (всё обсуждается).

Что будет, если заказать услуги электролаборатории в нашей компании? Вы обеспечите безопасное и устойчивое функционирование систем подачи и распределения электроэнергии на вашем предприятии. От работы этих систем зависит не только эффективная работа отдельных объектов энергетического обеспечения, но и хозяйственная деятельность предприятия в целом.

Наша лаборатория выполняет приемо-сдаточные, профилактические (периодические) и эксплуатационные испытания, которые включают визуальный осмотр и необходимые электрические замеры, по результатам которых заказчику будет предоставляться технический отчет, оформленный в соответствии с требованиями надзорных инспектирующих инстанций. Расценки электролаборатории на вышеперечисленные услуги можно узнать, придя в офис компании или позвонив по контактным телефонам. Все работы выполняются в короткие сроки при полном соблюдении всех требований, прописанных в ПТЭЭП и ПУЭ. По желанию заказчика обследования электротехнических установок возможна проверка отдельных элементов выбранного оборудования. Также услуги электролаборатории могут включать в себя последующее выполнение исполнительных документов, приведение электрооборудования в соответствие с нормативно-техническими документами, устранение выявленных неисправностей.

Услуги электротехнической лаборатории включают в себя следующие виды измерений:

  • замеры петли фаза-ноль,
  • замеры сопротивления изоляции,
  • замеры устройств защитного отключения (УЗО),
  • проведение высоковольтных испытаний кабельных линий,
  • проведение прогрузок первичным током автоматических выключателей,
  • электрическое тестирование для проверки работоспособности электротехнического оборудования (трансформаторов, щитков, защитных устройств и т.п.),
  • измерение сопротивления контура заземления,
  • замеры и контроль работы всех составляющих системы энергетического снабжения,
  • оформление и выдача технических отчетов о проведенных замерах и испытаниях в электротехнических установках,
  • составление ведомостей дефектов, выдача рекомендаций по ремонту и модернизации эксплуатирующегося электротехнического оборудования с учетом всех норм и требований.

Стоимость электроизмерений можно узнать по телефону. Кроме этого наша электролаборатория имеет сайт в Интернете, на котором вы сейчас находитесь. В соответствующих разделах сайта можно найти всю интересующую информацию.

Все измерения и испытания электротехнического оборудования проводятся электротехнической измерительной лабораторией в полном соответствии с нормами и требованиями безопасности. Кроме этого услуги электролаборатории, стоимость которых можно найти в разделе «Цены», выполняются с помощью высокотехнологичного современного оборудования. Наши специалисты обладают большим опытом работы и глубокими знаниями в области проведения электроизмерений. Все они имеют аттестаты, подтверждающие прохождение обязательной ежегодной аттестации в Ростехнадзоре.

Перед тем как заказать услугу электролаборатории можно ознакомиться с ценами в разделе сайта «Электроизмерительная лаборатория». После ознакомления с данным разделом вы поймете, что стоимость услуг электролаборатории в нашей компании более привлекательная по сравнению с другими предложениями фирм на этом рынке.

www.enelux.ru

Технический отчет по электроизмерениям. Электроизмерения установок

40

На производственных предприятиях и объектах коммерческой недвижимости электроизмерения должны производиться в строгом соответствии с правилами эксплуатации электроприборов. Это позволит избежать проблем при очередных проверках, защитить свое оборудование от преждевременного выхода из строя, а персонал от гораздо более серьезных неприятностей.

На основании произведенных электротехнической лабораторией работ выдается технический отчет по электроизмерениям. Он необходим для предъявления во время проверок, а так же для исправления текущих дефектов и недостатков, найденных во время испытаний.

Что должен содержать технический отчет

Электроизмерения установок производятся регулярно, носят они разный характер, но составляемый по их итогам отчет имеет стандартизированную форму. Он обязательно должен содержать титульный лист с информацией о лаборатории, производившей исследования. Отчет по электроизмерениям содержит протокол визуального осмотра, протокол измерений изоляции и сопротивления заземляющих устройств. Отдельным протоколом оформляются электроизмерения цепи между заземляемым устройством и заземлением, а так же анализ проверки автоматического отключения питания. Отчет по электроизмерениям не будет действительным, если к нему не приложена копия свидетельства о регистрации электротехнической лаборатории, производившей измерения.

Заключение от компании «Макрофорт»

Наша компания имеет сертифицированную лабораторию, все электроизмерения электроустановок производят квалифицированные специалисты с помощью современного оборудования. По окончанию работ вы выдаем технический отчет по электроизмерениям, соответствующий всем нормативам. В нем мы обязательно делаем заключение по проведенным испытаниям о соответствии оборудования действующим нормативным актам.

Своя Электролаборатория

Контроль за качеством выполнения электромонтажных работ ведется на всех этапах, в результате чего Вы получаете безопасную электроустановку.

Комплексная услуга

Макрофорт осуществляет электроснабжение объектов «под ключ». Проектирование, согласование, электромонтаж и дальнейшее обслуживание.

Повышение энергоэффективности

Особое внимание Макрофорт-электромонтаж уделяет внедрению энергоэффективных технологи и энергосбережению.

Менеджер по работе с клиентами

Здравствуйте! Вы можете связаться с нашим специалистом по номеру, указанному ниже. Или оставить контакты и мы перезвоним Вам в течение 15 минут.

+7 (812) 372-69-61

Оставить заявку

makrofort.ru

Технический отчет электролаборатории заказать в Москве по лучшим ценам



Для того, чтобы предприятие работало безопасно, необходима регулярная поверка всех его систем, в том числе в обязательном порядке систем электроснабжения. По итогу всех мероприятий заказчику выдается на руки пакет бумаг  под названием “технический отчет”. Проводить соответствующие измерения – имеют право исключительно специализированные компании, получившие разрешение от Федеральной Службы РФ по экологическому, технологическому и атомному надзору на организацию электроизмерений и испытаний, и  имеют право предоставлять официальную документацию по итогу проведенных мероприятий — протоколы и отчет электролаборатории.

Ключевым значением формирования технического отчета есть документальное доказательство конгруэнтности параметров объекта правилам, закрепленным в сопроводительных административных документах – ПУЭ, ПТЭЭП и тому подобных.
Технический отчет доказывает, что повторяемость выполнения измерений, подвергшиеся оценке параметры и ситуация в целом подобает требованиям законодательства.



Требования к техническому отчету электролаборатории

Этот документ, а также протокол электроизмерений, являются ключевыми, они оформляются инженерами, которые выполняли работы по электроизмерениям. Форма его выполнения в общем одинакова для всех видов электропроверок в электроустановках 0,4 кВ и имеет следующее содержание:

  • Титульный лист, на котором указана дата выполнения, данные исполнителя и заказчика;
  • Содержание;
  • Пояснительная записка, на которой объясняются самоцели произведения поверки, со всеми подробностями расписываются характеристики проверяемого объекта, и указывается объем произведённых действий;
  • Программа действий – что именно производилось и все сопутствующие замеры;
  • Протоколы измерений – подшивающиеся специальные бланки, содержащие полную информацию и способах измерений и ходе работ;
  • Информация о найденных дефектах, поломок, которые могут повлиять на безопасность эксплуатации объекта;
  • Официальное заключение электролаборатории о пригодности или непригодности относительно состояния проверяемого объекта требованиям ПУЭ, ПТЭЭП, ГОСТ;
  • Копии свидетельства о регистрации лаборатории, выполнившей проверку.

Отчет электролаборатории является официальным документом и предъявляется при необходимости в законодательные органы. По сути он является гарантией того, что в последующие 1-2-3 года (в зависимости от типа предприятия) объект будет безопасно функционировать.

Сроки предоставления ТО строго не регламентированы, но обычно составляют пару дней с момента проведения комплекса измерений. Чем раньше выдается ТО, тем лучше, и зависит от сложности и объема работ.

Заказать технический отчет электролаборатории в Москве и области Вы можете в высоковольтной лаборатории «ЛАБСИЗ», которая может предложить широчайший спектр услуг,  сопряженных с приемо-сдаточными и прочими досмотрами, электроизмерениями, мерами по предупреждению неполадок и обслуживанием электрических установок напряжением до 1 000 В и выше. Цены на услуги здесь одни из самых доступных в городе, проверка проводится квалифицированными работниками и в кратчайшие сроки.
