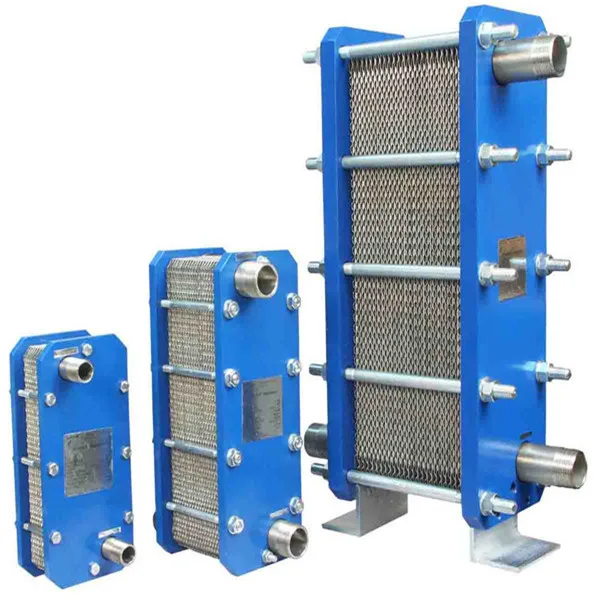

Пластинчатый теплообменник РИДАН НН 21
47 460 руб
Артикул товара: НН 21
Задайте вопрос об этом товаре
Производитель
- Описание
*При покупке оборудования Danfoss (тепломеханика), насосы Grundfos, теплообменники РИДАН и Alfa Laval вы можете забрать товар самовывозом с пунктов выдачи наших партнеров — логистической компании Логитерра в городах: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Самара, Краснодар, Казань, Иркутск, Нижний Новгород, Ростов-на-Дону, Хабаровск, Воронеж, Ярославль, Волгоград, Владивосток, Красноярск, Тюмень, Мурманск, Челябинск, Пермь, Омск, Сургут, Саратов, Уфа, Оренбург, Пятигорск, Набережные Челны.
Для промывки теплообменников Ридан мы рекомендуем средство GTphos®
Можете быть уверены, что, приобретя в нашей компании современный теплообменник Ридан НН 21, цена на него будет одной из самых низких на рынке.
Эта тепловая установка используется для транспортировки жидких и газообразных теплоносителей. Она необходима для создания отопительных систем нового поколения.
Даная модель отлично справляется в работе с агрессивными средами, поскольку все элементы созданы из надежных материалов. Для пластин используют нержавеющую сталь, титан и сплавы из никеля, а для уплотнителей – нитрил, силикон, фторированный каучук.
Сферы использования и преимущества
Отличные технические характеристики и хорошее качество сделали пластинчатый теплообменник Ридан НН 21 незаменимым оборудованием во многих областях. Тепловой аппарат используется:
• для охлаждения судовых двигателей;
• в горячем водоснабжении и отоплении;
• в нефтеперерабатывающей промышленности;
• на крупных предприятиях;
• необходим для подачи большого напора воды в оборотной системе в процессе охлаждения рольгангов, прокатных вальцев, волочильных машин.
Эта модель обладает рядом преимуществ перед аналогичными устройствами у конкурентов:
• отличное качество сборки;
• долговечность;
• хорошо противостоит гидроударам и переносит вибрации;
• отсутствует необходимость частых ремонтных и профилактических работ;
• высокий коэффициент теплоотдачи;
• компактность.
В ХитЭнерджи можно купить разборный теплообменник Ридан НН 21, обладающий необходимой комплектацией и компоновкой пластин.
Технические характеристики
Данная модель обладает следующими характеристиками:
• площадь пластины – 0,24 м2;
• рабочая температура от -30 С0 до +200 С0;
• рабочее давление – 25 бар;
• предельное количество расхода воды – 160м3/ч;
• площадь теплообмена – 56,2 м2;
• количество пластин от 11 до 111 штук;
• диаметр портов – 100мм.
Стоимость одной и той же модели теплового устройства может отличаться. Это зависит от того, где будет применять устройство, какой оно должно обладать мощностью. Необходимо предоставить полные расчетные данные: максимальную тепловую нагрузку, рабочую среду, предельный уровень давления, потери по напору. Предоставить информацию может теплоснабжающая организация. Тогда сотрудники компании ХитЭнерджи выполнят расчет теплообменника Ридан НН 21 и предложат вам оптимальный вариант.
youtube.com/embed/LAwiiBBrIkg» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»> Добавить отзыв
Рекомендуем к просмотру
Насос Lowara 33SV9G220T ELP 40/69 арт. 101570261
445 037 руб
Основа
EUR
Насос Ebara 3LP4/I 65-250/4 IE3 арт. 1402120104I
404 313 руб
ISO-Фитинг (тройник) PE/IG/PE чугун Hawle 6500 20-1/2”
1 789 руб
Насос CNP 80WQ36-10-2.2 (I) арт. kf80wq36-10-2.2 (i)
70 586 руб

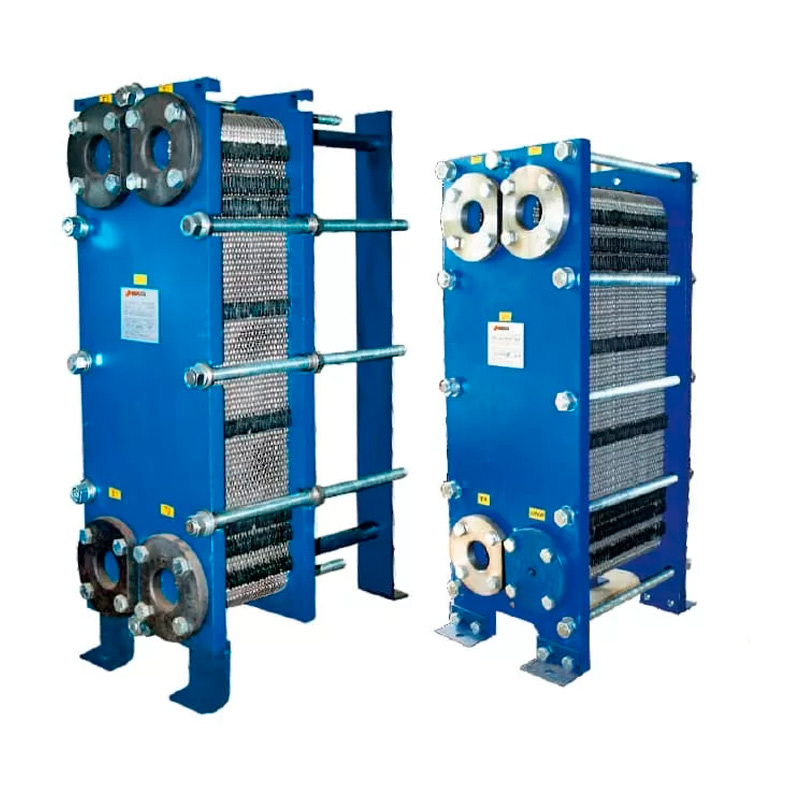

Теплообменники Ридан НН — ООО Сибирский центр «Теплообменное оборудование»
«Ридан» ведущий производитель разборных пластинчатых теплообменников в России. Оптимальное соотношение цены, качества и сроков сборки. Основана 1998 г.
Технические характеристики разборных пластинчатых теплообменников
| Наименование показателя | Значение (характеристика) |
|---|---|
| Рабочая температура сред,°С | от минус 30 до 200 |
| Рабочее давление, бар | до 25 |
| Материал прокладок | EPDM, Nitril, Viton и их модификации |
| Материал пластин | AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие |
| Теплоноситель | вода, пар, углеводороды, кислоты, пищевые жидкости и другие |
Таблица типоразмеров
|
Тип ПТО |
Ду, мм |
Площадь одной пластины, м2 |
Площадь теплообмена, макс. |
|---|---|---|---|
| НН№02 |
25 |
0,027 |
1,43 |
| НН№06М |
32 |
0,067 |
6,57 |
| НН№04 |
32 |
0,04 |
3,70 |
| НН№08 |
32 |
0,08 |
7,39 |
| НН№12М |
50 |
0,157 |
29,52 |
| НН№07 |
50 |
0,07 |
7,96 |
| НН№14 |
50 |
|
16,35 |
| НН№20 |
50 |
0,21 |
22,89 |
| НН№18 |
65 |
0,179 |
24,702 |
| НН№09 |
65 |
0,1 |
15,3 |
| НН№19 |
65 |
0,22 |
38,72 |
| НН№31 |
65 |
0,33 |
50,49 |
| НН№44 |
65 |
0,45 |
68,85 |
| НН№37 |
80 |
0,40 |
240,20 |
| НН№21Е |
100 |
0,23 |
68,54 |
| НН№45Е |
|
0,4 |
150,8 |
| НН№55Е |
100 |
0,57 |
214,89 |
| НН№21 |
100 |
0,24 |
56,16 |
| НН№22 |
100 |
0,26 |
48,36 |
| НН№36 |
100 |
0,35 |
80,5 |
| НН№47 |
100 |
0,50 |
117,00 |
| НН№64 |
100 |
0,35 |
80,5 |
| НН№41 |
150 |
0,45 |
217,35 |
| НН№42 |
150 |
0,46 |
176,18 |
| НН№62 |
150 |
0,68 |
328,44 |
| НН№86 |
150 |
0,90 |
591,30 |
| НН№110 |
150 |
1,20 |
788,40 |
| НН№43 |
200 |
0,46 |
314,64 |
| НН№65 |
200 |
0,68 |
465,12 |
| НН№100 |
200 |
1 |
666 |
| НН№130 |
200 |
1,33 |
884,45 |
| НН№152 |
200 |
1,52 |
1015,36 |
| НН№67 |
250 |
0,54 |
351 |
| НН№113 |
250 |
1,13 |
734,50 |
| НН№155 |
250 |
1,56 |
1014 |
| НН№81 |
300 |
0,84 |
782,04 |
| НН№121 |
300 |
1,26 |
1170,54 |
| НН№188 |
300 |
1,96 |
1820,84 |
| НН№251 |
300 |
2,62 |
2443,87 |
| НН№145 |
400 |
1,45 |
1344,15 |
| НН№210 |
400 |
2,20 |
2044,03 |
| НН№315 |
400 |
3,15 |
3200,4 |
| НН№140 |
500 |
1,1 |
992,2 |
| НН№201 |
500 |
2,10 |
1929,90 |
| НН№300 |
500 |
3,10 |
2910,90 |
| НН№310 |
600 |
3,20 |
2373,42 |
| НН№430 |
600 |
4,46 |
3303,19 |
| НН№600 |
600 |
5,96 |
4416,36 |
, м2
Преимущества разборных пластинчатых теплообменников «Ридан»
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет.
Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
Нижегородское предприятие «Ридан» — ведущий отечественный производитель теплообменного оборудования, которое используют в промышленности и гражданском строительстве. Аппараты серии НН обеспечивают высокую эффективность технологических процессов, в которых задействованы жидкости, газы, агрессивные среды.

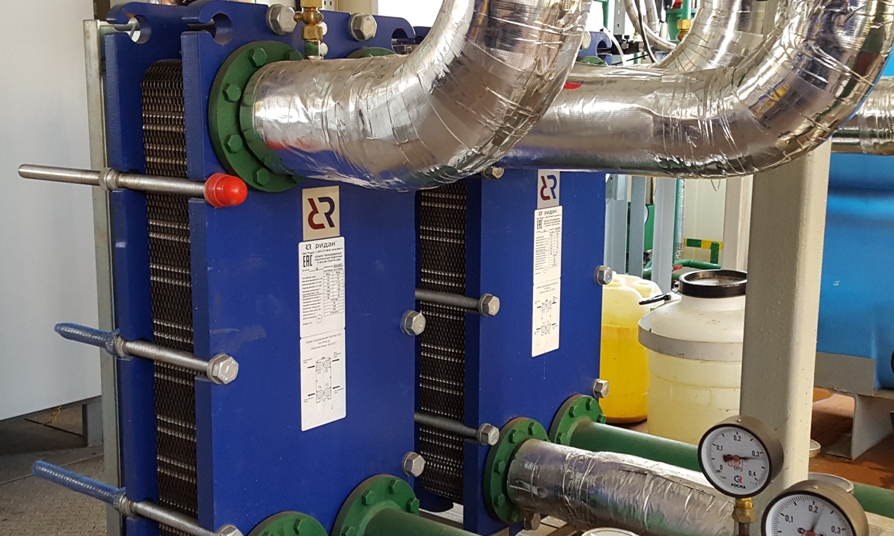

Модели марки применяют для организации горячего водоснабжения и отопительных систем. Теплообменник «Ридан» обеспечивают до 90% КПД при условии соблюдения заводских стандартов эксплуатации. Срок службы одного агрегата составляет не менее 10 лет.
Характеристики аппаратов «Ридан НН»

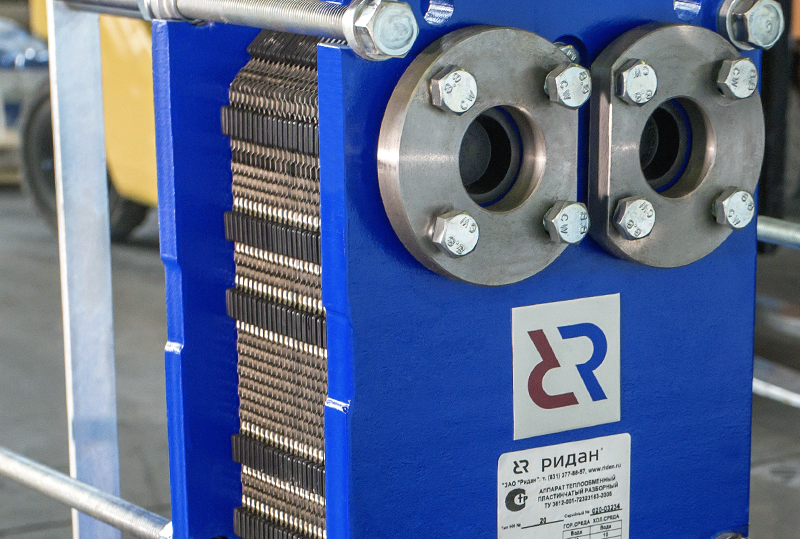

Корпус устройства состоит из двух плит, между которыми зажаты рифленые пластины. Элементы модуля изготовлены из устойчивых к окислению и агрессивным средам материалов. Для создания контактных пластин используют титан, нержавеющие сплавы SMO 254, AISI 304, Hastelloy C-276, молибденистую сталь AISI 316. Герметичность систем обеспечивают уплотнения из Silicone, Nitrile, EPDM, Viton. Преимуществами моделей марки признаны:
- простота монтажа и обслуживания;
- эффективность работы в неприхотливых условиях;
- надежность и долговечность материалов;
- высокое качество сборки;
- возможность оперативного изменения площади;
- комплектация фланцами нужного размера;
- большой выбор модификаций;
- устойчивость к вибрации и образованию стойких отложений.
Размер теплообменника «Ридан НН» рассчитывают индивидуально в зависимости от условий эксплуатации. Приборы можно использовать при температуре от — 30 до + 200 °C. Устройства легко очищаются от накипи и обеспечивают высокую турбулентность потоков, которые проходят через рельефные пластины. Количество ребер может достигать 930 шт. Оборудование «Ридан» можно купить по цене производителя с гарантией оригинальности и оперативной доставкой по указанному адресу.
Приобретение
Если вы не знаете тип теплообменника, то заполните форму онлайн расчета и получите стоимость и расчет теплообменника в течение 15 минут!
Сколько стоит замена теплообменника? (апрель 2023 г.)
Перейти к: Что такое теплообменник? | Как долго служат теплообменники? | Сколько стоит замена теплообменника? | Что более рентабельно? | Как узнать, нужна ли вам замена теплообменника? | Как продлить срок службы теплообменника? | Заключительный совет
Проблемы с вашей системой отопления заставляют вас задаться вопросом: «Сколько стоит замена теплообменника?» если так, мы можем помочь.
Из этого справочника вы узнаете:
- Какой у вас теплообменник?
- Можете ли вы починить треснувший теплообменник?
- Каков срок службы теплообменников?
- Сколько будет стоить замена теплообменника?
Поскольку сезон охлаждения не за горами, вам нужно, чтобы ваш обогреватель работал эффективно. Любые недостатки могут привести к сбоям в работе системы во время тестирования.
Итак, вот все, что вам нужно знать о замене теплообменника.
Что в этом руководстве?
Что такое теплообменник?Теплообменник представляет собой тонкую металлическую деталь, соединяющую камеру сгорания с нагнетателем. Он отвечает за отделение химических веществ, образующихся в процессе горения, из воздуха, которым вы дышите, и помогает распределять тепло, создаваемое вашей печью, в ваш дом.
Если она работает неправильно, ваша печь может с трудом поддерживать комфортную температуру. Треснувший теплообменник может привести к скоплению вредных газов в вашем доме, если у вас есть газовая печь.
В зависимости от состояния и возраста вашей печи рекомендуется установить датчики угарного газа.
Если вы ищете надежную, ведущую в отрасли компанию по гарантийному обслуживанию домов, мы рекомендуем Choice Home Warranty. Choice Home Warranty является лидером в области предоставления домашних гарантий на системы HVAC, и прямо сейчас вы можете воспользоваться их текущими акциями, которые дают вам скидку 50 долларов + 1 бесплатный месяц и бесплатную отмену на 30 дней. Получите бесплатную онлайн-расценку или свяжитесь со специалистом по номеру 929-400-6169 до окончания этих сделок.
Следующим лучшим вариантом является гарантия Select Home Warranty, которая предлагает скидку 175 долларов США + 2 бесплатных месяца и бесплатное покрытие протечек крыши. Получите бесплатное предложение онлайн или запросите дополнительную информацию по телефону 888-370-3954.
Как долго служат теплообменники? Ваш теплообменник должен служить в течение всего срока службы вашей системы отопления.
Таким образом, большинству домовладельцев никогда не придется заменять теплообменник. Вместо этого они в конечном итоге заменят всю свою печь.
Однако бывают случаи, когда вам может понадобиться заменить теплообменник раньше. Гарантия производителя на большинство теплообменников составляет от 10 до 20 лет. Ваша гарантия является хорошим показателем того, как долго вы можете полагаться на деталь.
Сколько стоит замена теплообменника?Цены на теплообменники зависят от нескольких факторов: качества, размера, энергоэффективности, а также от того, газовая это печь или электрическая. Средняя стоимость замены теплообменника составляет около 1500 долларов.
Однако это может стоить от 500 до 3500 долларов. Если теплообменник треснул или вышел из строя раньше, чем вы обычно ожидаете, это может быть другая проблема с вашей системой ОВКВ.
Например, если вентилятор работает неправильно, ограниченный поток воздуха может привести к слишком высокому повышению температуры и повреждению теплообменника печи.
Итак, для ремонта печи может потребоваться замена нескольких деталей. Это также может быть признаком того, что вам следует инвестировать в новую печь.
Кроме того, новая печь часто дешевле, чем замена или ремонт старого теплообменника.
Гарантийный ремонт изделияЕсли на ваш теплообменник все еще распространяется гарантия, производитель покроет стоимость детали. Однако они не будут оплачивать работу по демонтажу неисправной детали или установке нового теплообменника.
Таким образом, даже если ваш обменник все еще находится на гарантии, вы можете рассчитывать на то, что заплатите около 500 долларов за замену.
Что выгоднее заменить теплообменник или купить новую печь?Если вам нужно заменить более одного компонента печи, вероятно, пришло время заменить весь блок целиком. Когда вы начинаете менять детали, обычно проявляются другие слабые места в системе.
Итак, вместо того, чтобы ставить дорогостоящий теплообменник в умирающую старую печь, гораздо лучше инвестировать немного больше в новую печь.
Средняя стоимость новой газовой печи составляет около 3000 долларов. Цены варьируются от 2000 до 6000 долларов.
Замена печи поможет вам сэкономить деньги на электричестве и подарит вам душевное спокойствие. Никто не хочет беспокоиться об отравлении угарным газом из-за сломанного теплообменника, поэтому многие специалисты по HVAC предлагают заменить печь до конца ее срока службы, а сломанный теплообменник является довольно хорошим признаком того, что это время пришло.
Как узнать, нужна ли замена теплообменника?Обычный домовладелец может даже не осознавать, что его теплообменник нуждается в ремонте. Даже треснувший теплообменник может быть не виден невооруженным глазом.
Вот некоторые вещи, на которые следует обратить внимание, особенно если у вас старая печь.
Копоть в печи – Одной из функций теплообменника является предотвращение смешивания продуктов сгорания с воздухом в вашем доме. Когда в вашей печи видна сажа, это хороший признак того, что она не горит чисто, и проблема может быть в вашем теплообменнике.
Щелчок – Если ваша печь издает щелкающий звук после выключения, это может указывать на то, что в вашем теплообменнике есть трещина, и вам необходимо заменить его.
Вы видите коррозию – Коррозия является нормальным явлением в устройстве, срок службы которого подходит к концу. Если вы заметили коррозию невооруженным глазом, это довольно хороший показатель того, что пришло время заменить печь.
Вы чувствуете неприятный запах – Если есть проблема с змеевиком испарителя, вы можете почувствовать неприятный запах. Треснувший теплообменник позволит выйти химическим веществам, образующимся в процессе нагрева.
Неприятный запах может быть вызван формальдегидом или другими токсичными химическими веществами, образующимися в процессе нагревания и охлаждения.
Возраст вашей печи – Если вашей печи больше 8 лет, замена теплообменника и других жизненно важных деталей – это только вопрос времени.
Примечание – Если вы заметили какие-либо странные запахи, выйдите на улицу и позвоните в газовую компанию. Они будут более чем счастливы отправить техника, чтобы убедиться в отсутствии утечек газа.
Когда речь идет о природном газе или любом другом легковоспламеняющемся топливе, никогда нельзя быть слишком осторожным, и ваш поставщик энергии предлагает услуги экстренной помощи при утечке газа. Поэтому не стесняйтесь звонить, если вы подозреваете утечку газа.
Как продлить срок службы теплообменника?Техническое обслуживание печи необходимо для обеспечения ее эффективной работы как можно дольше. Но как вы обслуживаете свою печь?
Некоторые из самых полезных вещей, которые вы можете сделать, очень просты. Вот список:
- Заменяйте воздушные фильтры каждые 30–60 дней.
- Раз в два года проводите техническое обслуживание вашей системы HVAC.
- Уменьшите температуру термостата в течение дня, чтобы печь не работала весь день
- Быстро выполняйте мелкий ремонт печи, чтобы предотвратить более серьезные проблемы.
- Очистите змеевики печи.
- Регулярно проверяйте каждую часть печи, чтобы убедиться, что все они в хорошем состоянии.
- Если ваша печь перегревается, выключите ее.
Дополнительные советы по обслуживанию печи смотрите в этом видео:
Надлежащее техническое обслуживание помогает поддерживать эффективную работу вашей системы. Это означает, что ваши счета за электроэнергию ниже, а ваша печь меньше изнашивается.
Купите устройство, сертифицированное Институтом кондиционирования, отопления и охлаждения (AHRI)
Когда вы решите заменить свою печь, убедитесь, что вы приобрели бытовую печь, сертифицированную AHRI. Печи, рекомендованные организацией, не только более безопасны, но и более энергоэффективны.
Вы можете найти детали, одобренные AHRI, на веб-сайте. Рейтинг AHRI для каждого продукта включает рейтинг входной мощности, выходную теплопроизводительность, независимо от того, переоценен ли продукт, и имеет ли он право на налоговый вычет.
Суть в том, что если ваш теплообменник треснул или поврежден, вам потребуется специалист по ОВК для установки печи. Печь будет стоить около 5000 долларов США с учетом затрат на установку, и на большинство новых устройств предоставляется пожизненная гарантия.
Однако, даже если на вашу печь по-прежнему распространяется гарантия на детали, вы несете ответственность за некоторые расходы на ремонт печи, такие как оплата труда и утилизация старых воздуховодов, теплообменников, металлических змеевиков, дымоходов и других компонентов печи.
Это означает, что даже если на ваш теплообменник полностью распространяется гарантия производителя, вы можете заплатить около 500 долларов за его установку. Вот почему тысячи домовладельцев по всей стране вкладывают средства в гарантийный план дома.
Гарантия на дом вступает в силу по истечении срока гарантии производителя и помогает оплачивать детали и работу в пределах, установленных политикой для всех покрываемых товаров.
Таким образом, вам не нужно беспокоиться о том, нужен ли вам новый теплообменник или полная замена печи.
Паяный пластинчатый теплообменник, XB51H-2, количество пластин: 100, 25 бар | Паяные пластинчатые теплообменники | Пластинчатые теплообменники | Теплообменники | Климатические решения для отопления
Переключить сайт
Если вы продолжите, вы войдете в систему и будете перенаправлены в магазин Данфосс по умолчанию.
Вы покидаете магазин
Если вы продолжите, вы выйдете из своего магазина Danfoss и будете перенаправлены в выбранный вами магазин.
Вы выходите из системы, поскольку у вас нет учетных данных для совершения покупок в выбранной стране.
Сменить магазин
Вы находитесь в магазине {0}.
Страна
- Дом
- Климатические решения для отопления
- Теплообменники
- Пластинчатые теплообменники
- Паяные пластинчатые теплообменники
- 004B3625
Экспортная страница
Паяный пластинчатый теплообменник, XB51H-2, Количество пластин: 100, 25 бар
Материал припоя: Медь, Размер соединения 1: 2
Информация о продукте
| Вес брутто | 49,35 кг |
| Вес нетто | 49,35 кг |
| EAN | 5702421 5 |
| Вес брутто | 49,35 кг |
| Вес нетто | 49,35 кг |
| EAN | 5702421 5 |
| Сертификат | ПЭД |
| Припой | Медь |
| Логотип CE HEX | да |
| Длина соединения 1 [мм] | 50 мм |
| Длина соединения 2 [мм] | 50 мм |
| Размер соединения 1 | 2 |
| Размер соединения 2 | 2 |
| Стандарт подключения | DIN ISO 228/1 |
| Тип подключения 1 | Г |
| Тип соединения 2 | Г |
| Группа жидкостей | 2 |
| Горизонтальный центральный иллюминатор [мм] | 170 мм |
| Логотип ГОСТ | Да |
| Название производителя | Редан |
| Прижимная планка Max Press HEX | 25 бар |
| Максимальное давление HEX sec bar | 25 бар |
Макс. темп. HEX °C | 180°С |
| Максимальное рабочее давление 1 [бар] | 25 бар |
| Максимальное рабочее давление 2 [бар] | 25 бар |
| Минимальная температура HEX °C | -10 °С |
| Количество проходов | 2 |
| Количество пластин | 100 |
| Форма упаковки | Индивидуальная упаковка |
| Категория PED | II |
| Текст PED HEX | Класс II |
| Материал пластины | 1.4404 |
| Пластинчатый узор | Н |
| Первичный объем л | 10,29 л |
| Группа продуктов | Теплообменники |
| Название продукта | Паяный пластинчатый теплообменник |
| Количество в упаковке | 1 шт. |
| Секундный объем л | 10,5 л |
| Глава TDS | 4 |
| Диапазон температур [°C] [Макс.] | 180°С |
| Диапазон температур [°C] [мин] | -10 °С |
| Общая высота без ножек [мм] | 466 мм |
| Общая ширина [мм] | 256 мм |
| Тип | XB51H-2 |
| Вертикальный центральный иллюминатор 1 [мм] | 380 мм |
| Вертикальный центральный иллюминатор 2 [мм] | 380 мм |
| Объем на канал 1 [л] | 0,21 л |
| Объем на канал 2 [л] | 0,21 л |
темп. HEX °C
