Цена: Цену уточняйте

за 1 ед.


Описание товара

Электролаборатория. Оказание услуг. Передовые технологии. Большой опыт измерений. Оформление электротехнической документации по Госстандарту РФ. Без выходных!

Электротехническая лаборатория

Электролаборатория компании предоставляет услуги по электроизмерениям электроустановок и электрооборудования.
В нашей электролаборатории используются передовые технологии в области электроизмерений.
Все инженеры — наладчики, которые проводят электроизмерения,
ежегодно проходят аттестацию на профессиональную пригодность.

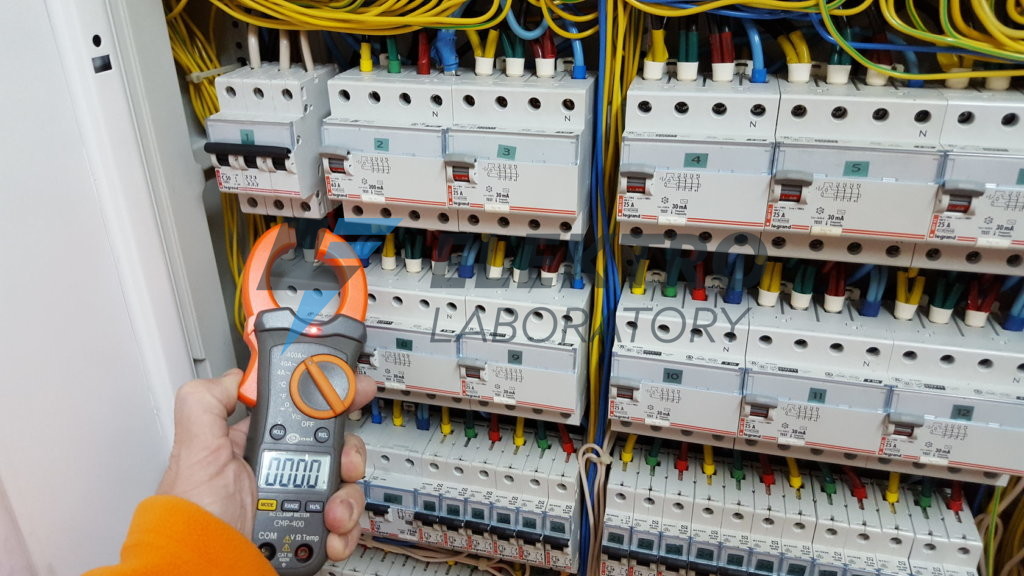

Специалисты электролаборатории проводят следующие электроизмерения:

  1. Проверка состояния элементов заземляющих устройств электроустановок;
  2. Проверка наличия цепи и замеры переходных сопротивлений между заземлителями и заземляемыми элементами, заземляемым оборудованием (элементами) и заземляющими проводниками.
  3. Измерение удельного сопротивления земли.
  4. Измерение сопротивления заземляющих устройств всех типов.
  5. Измерение сопротивления изоляции кабелей, обмоток электродвигателей, аппаратов, вторичных цепей и электропроводок, и электрооборудования напряжением до 1000 В.
  6. Измерение полного сопротивления петли «фаза — нуль» (тока однофазного короткого замыкания) в установках напряжением до 1000 В с глухозаземленной нейтралью.
  7. Проверка срабатывания защиты при системе питания с заземленной и изолированной нейтралью.
  8. Проверка и испытание установочных автоматов питающих линий.
  9. Проверка срабатывания защиты, выполненной плавкими вставками, в электроустановках напряжением до 1000 В, калибровка плавких вставок.
  10. Проверка автоматических выключателей в электрических сетях напряжением до 1000 В на срабатывание по току.
  11. Измерение переходных сопротивлений контактов и сопротивлений обмоток электрических машин и трансформаторов.
  12. Измерение сопротивления постоянному току обмоток силовых трансформаторов напряжением до 1000 В.
  13. Испытание повышенным напряжением кабельных линий и электрооборудования напряжением до 1000 В.
  14. Проверка устройств релейной защиты, автоматики и телемеханики 6-35 кВ.
  15. Проверка устройств защитного отключения.
  16. Испытание средств защиты.
    и многие другие измерения.

Электролаборатория подготовит технический отчет по электроизмерениям

В процессе электроизмерения, специалисты электролаборатории выявляют пригодность электроустановок и электрооборудования к дальнейшей эксплуатации, определяют неисправности электропроводки и электрооборудования и предупреждают о возможных последствиях. После проведения электроизмерений электрооборудования и электрических испытаний электроустановок, по результатам замеров, специалисты электролаборатории готовят технический отчет, в котором отражается техническое состояние электрооборудования и электроустановок на момент проведения электроизмерений. Все данные о проведенных измерениях заносятся в протоколы электроиспытаний, которые выдаются «заказчику» для предъявления по требованию.

Наша передвижная электролаборатория готова провести комплексные электроизмерения или выполнить замеры участков энергоснабжения и электрооборудования.

Выезд по заявке заказчика на следующий день

Общество гарантирует выполнение работ согласно нормативно-технической документации и в срок, установленный заказчиком.

Кадровыми возможностями и материально-технической базой для качественного проведения работ обеспечены.
Стоимость работ рассчитывается индивидуально для каждого клиента, в зависимости от вида и качества продукции.

Порядок взаимодействия с электролабораторией

  1. Получение заявки (по телефону, по электронной почте или в офисе) на проведение электроизмерений и оформление договора, согласование с заказчиком сроков проведения работ.
  2. Определение стоимости работ. Сумма зависит от количества линий, электроточек и т. д. согласно проекту электроснабжения.
  3. Выезд на объект, проведение электроизмерений.
  4. Оформление отчетной документации по объекту и передача ее заказчику.

Услуги, похожие на Срок действия технического отчета электролаборатории

Вы можете приобрести товар Срок действия технического отчета электролаборатории в компании ИП Ганиев Вадим Александрович через наш сайт. На данный момент товар находится в статусе «в наличии».

Компания ИП Ганиев Вадим Александрович является зарегистрированным поставщиком на сайте BizOrg.su.

Служебная информация:

На нашей площадке для удобства, каждой компании присвоен уникальный ID. ИП Ганиев Вадим Александрович имеет ID 28181. Срок действия технического отчета электролаборатории имеет ID на сайте — 7471710. Если у вас возникли сложности при работе с компанией ИП Ганиев Вадим Александрович – сообщите идентификаторы компании и товара/услуги в нашу службу технической поддержки.

Дата создания модели — 16/09/2013, дата последнего изменения — 16/11/2013. За все время товар был просмотрен 823 раза.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.

Заявленная компанией ИП Ганиев Вадим Александрович цена услуги «Срок действия технического отчета электролаборатории» может не быть окончательной ценой оказания услуги. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ИП Ганиев Вадим Александрович по указанным телефону или адресу электронной почты.

Часы работы:

Телефоны:

+7 (906) 342-19-59

+7 (927) 900-65-40

+7 (846) 702-00-69

+7 (906) 342-19-59

+7 (927) 900-65-40

Купить срок действия технического отчета электролаборатории в Самаре:

Офис и стационарная ЭТЛ, Самара, Россия

Срок действия технического отчета электролаборатории

Технический отчет электролаборатории по испытаниям и измерениям электрооборудования

Сегодня электрическая энергия так глубоко внедрилась в нашу жизнь, что мы совсем не замечаем её до того момента, пока она внезапно не исчезает.

Для того чтобы она бесперебойно и постоянно поступала в каждый дом, необходимо периодически производить электроизмерения. Занимаются подобными испытаниями специально предназначенные для этого электролаборатории (ЭТЛ).

После полного тестирования и проверки устройств заземления и силовых линий каждому владельцу исследуемого объекта вручается специальный технический отчет по электроизмерениям.

Содержание

  • Что выполняет электролаборатория?
  • Состав протокола испытаний.
  • Что входит в протокол ЭТЛ?

Что выполняет электролаборатория?

ЭТЛ представляет собой специальную организацию, которая выполняет свою работу на основании действующего законодательства, действующих положений, руководящих документов и стандартов РФ. Данная организация обладает всем необходимым перечнем измерительной аппаратуры и имеет все необходимые документы для освидетельствования результатов испытательных работ.

Высококвалифицированные специалисты ЭТЛ определяют пригодность электроустановки к работе, выявляют неисправности оборудования, подключённого к сети, а также предупреждают их владельца (руководителя предприятия) о предполагаемых последствиях. Все результаты и выводы записываются в технический отчет электролаборатории.

Состав протокола испытаний ↑

В отчётную документацию заносится вся информация, которая была получена в результате исследования характеристик электрической системы. В отчёте электроиспытаний отражается также техническое состояние электрооборудования и установок на момент осуществления замеров. Прежде всего — это технический документ. Он подтверждает соответствие состояния исследуемого объекта (а точнее системы молниезащиты, сопротивления изоляции, контактов и реле) существующим нормативным документам и правилам (ПТЭЭП, ГОСТ и ПУЭ). Также он может быть выполнен и в виде единого протокола, в котором отображаются результаты замеров по каждой выполненной работе. Но, несмотря на это, основные требования к оформлению остаются едиными

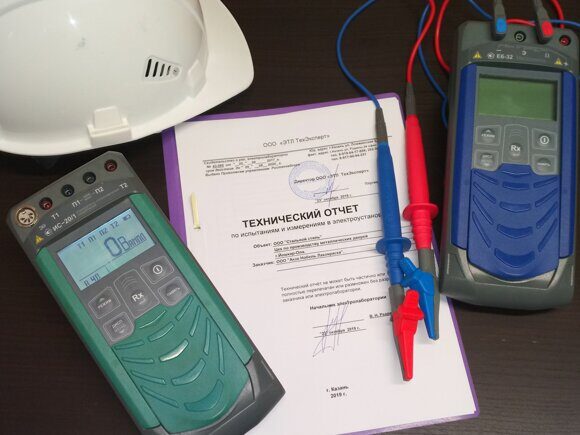

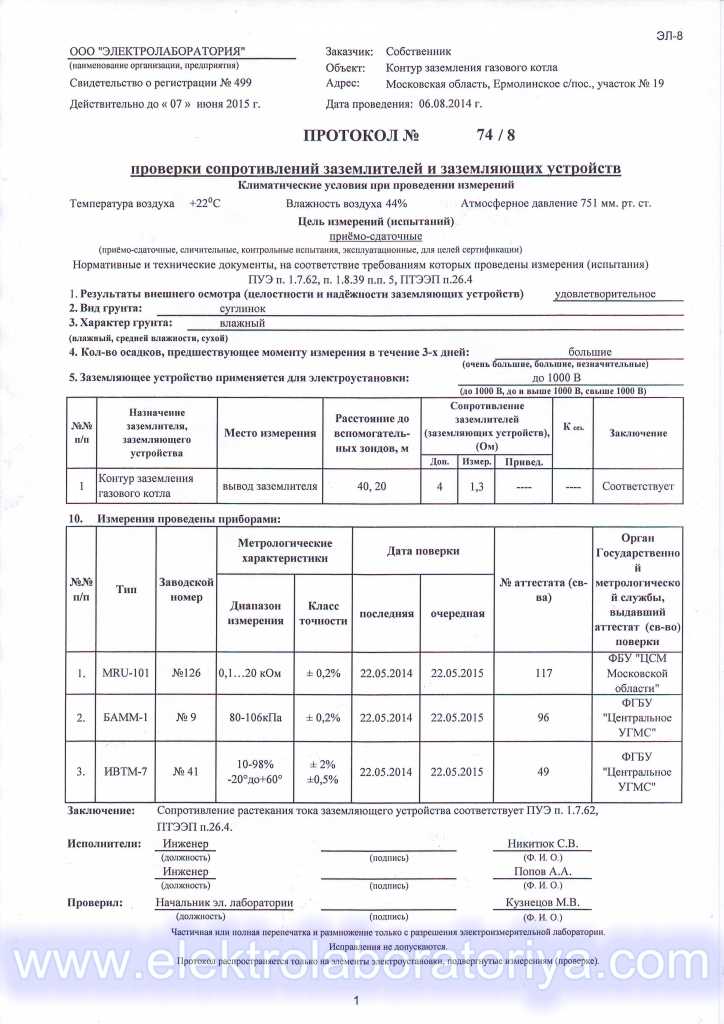

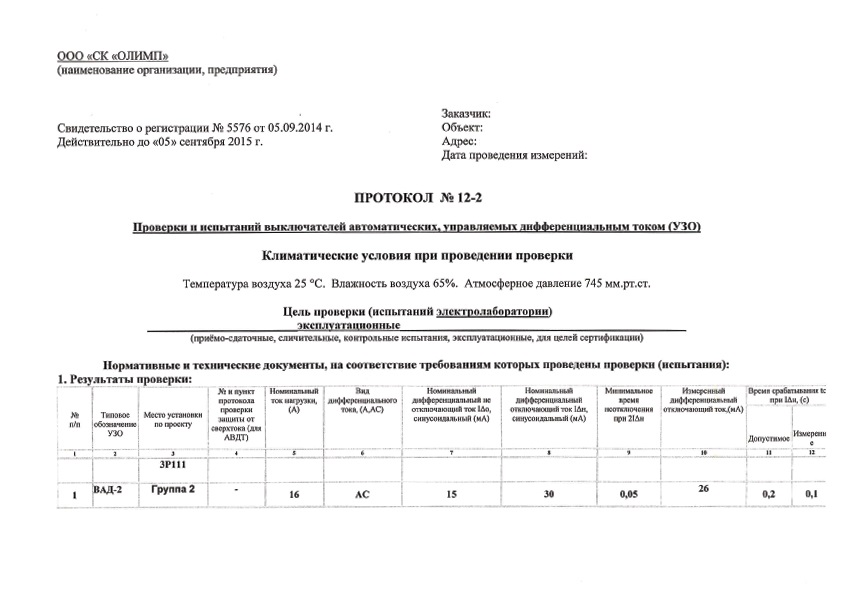

Уже заполненный и завизированный технический отчет по испытаниям и измерениям электрооборудования (образец легко найти в Интернете) электролаборатория выдаёт самому заказчику. Это свидетельствует о том, что такая ЭТЛ подтверждает исправность всей электроники и оборудования, гарантирует её эксплуатацию в обычном рабочем режиме, без каких-либо аварийных ситуаций и несанкционированного отключения, а также возгорания и несчастных случаев. В состав технического отчета по электроизмерениям входит также доклад обо всех выявленных нарушениях и неисправностях. Дефектная ведомость является обязательной составляющей отчёта всех проводимых электроизмерений. Этот список неполадок необходимо исправить, чтобы гарантировать бесперебойную и безопасную работу всего электрооборудования.

Что входит в протокол ЭТЛ? ↑

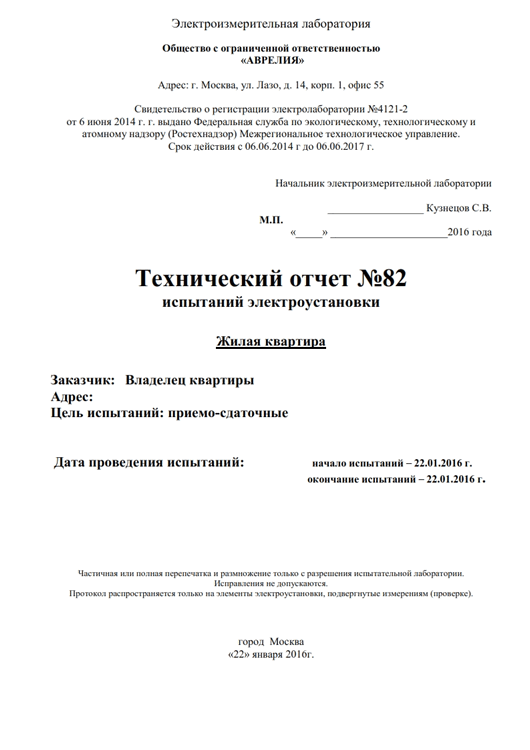

В технический отчет электролаборатории входит следующий комплект документов:

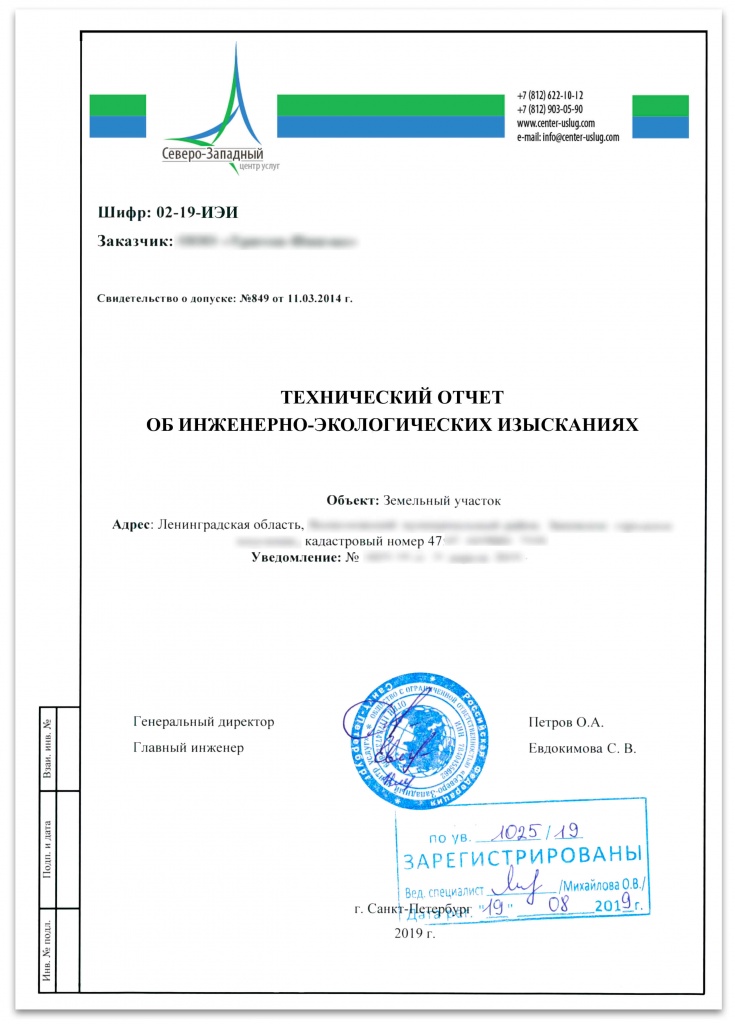

  • титульный лист;
  • перечень технических документов;
  • разрешение на проведение замеров и свидетельство о регистрации ЭТЛ;
  • пояснительная записка, относящаяся к протоколам измерения;
  • отчёт о визуальном осмотре объекта;
  • протоколы проверки сопротивления изоляции, заземления и цепи «фаза-нуль»;
  • отчёт о контроле работы УЗО, АВ и АВР;
  • протокол контроля молнезащитной системы;
  • свидетельство о проверке измерительных приборов.

Технический отчёт по электрическим измерениям в Москве может определяться и исходя из потребностей заказчика, электробезопасности самого объекта и нормативной документации.

Все протоколы заверяются непосредственно руководителем ЭТЛ и инженерами-наладчиками, которые осуществляли эти испытания.

Специальная программа для составления отчетов по проведению измерений электролаборатории позволяет за кротчайшие сроки (порядка двух-трёх рабочих дней с момента завершения испытаний) полностью составить протокол измерения.

Сколько экземпляров технического отчёта электролаборатории необходимо распечатать? Протокол оформляется в двух копиях и регистрируется в специальном журнале. Один образец отдаётся непосредственно заказчику, а второй остаётся в ведомстве электролаборатории, где хранится в течение пяти лет.

Протокол электролаборатории способен решить одновременно несколько задач. Прежде всего, его может потребовать Госэнергонадзор, пожарники или Энергосбыт. Форма данного протокола ЭТЛ полностью соответствует всем требованиям данных организаций. Помимо этого, его может попросить арендодатель или представители управляющей компании. Во-вторых, такой отчёт позволит руководителю объекта отслеживать состояние электрической сети в динамике. Это даст возможность заблаговременно обнаружить и предотвратить опасные тенденции, тем самым продлив срок службы проводки и оборудования, а также уберечь человеческие жизни от поражения электрическим током. В-третьих, такой отчёт позволит документально зафиксировать все проведенные испытательные работы.

Технический отчёт электроизмерений мостового крана составляется в аналогичной форме.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения электроизмерения электроустановок, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать электроизмерения электроустановок или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

Электролаборатория в Санкт-Петерубрге.

  • Цены на электроизмерения ниже, чем у конкурентов

  • Протоколы испытаний, обеспечивающие 3 года защиты от штрафов

  • Более 600 выданных технических отчетов в Санкт-Петербурге

  • Бесплатный расчет стоимости электроиспытаний

Рассчитать точную стоимость электроиспытаний

  • Электролаборатория
  • Цены
  • Калькулятор
  • Периодичность испытаний
  • Протокол испытания
  • Замеры сопротивления изоляции
  • Наши клиенты
  • Наши рекомендации

Компания Балтсервис оказывает услуги электролаборатории всем, кому это необходимо.

Все сотрудники нашей компании имеют необходимые допуски и постоянно проходят курсы повышения квалификации.

Средний срок работы сотрдуников более 8 лет — это позволяет нам качественно осуществлять проверки на объектах любой сложности.

Наше оборудование прошло поверку в Ростехнадхоре.

Мы составляем примерную смету в течение четырех часов совершенно бесплатно. Для этого нужно прислать нам всего лишь несколько документом со списком оборудования. Так же выезжаем на объекты для определения объема работ.

Получить консультации или заказать услуги электролаборатории от компании Балтсервис можно связавшись с нами любым удобным для Вас способом:

  • позвонить по телефону (812) 243-17-31 с 9 до 18 часов по Московскому времени
  • написать на электронный адрес [email protected]
  • отправить заявку через форму заявки
  • написать в онлайн-консультант

Наши менеджеры всегда к Вашим услугам!!!

Периодичность проведения испытаний электроизмерительной лабораторией

Проткол испытания электроустановки

Электромонтажные работы

  • Замеры сопротивления изоляции напряжением до 1 кВ.

    145

  • Измерение сопротивления цепи фаза ноль в сетях 0,4кВ

    205

  • Испытания электрооборудования/электроустановок до 1000В

    от 5 450

  • Испытание средств индивидуальной защиты (СИЗ)

    от 210

  • Тепловизионное обследование электрического оборудования

    от 1 500

  • Периодические профилактические испытания

    от 5 500

  • Приемосдаточные испытания (пусконаладочные) работы

    от 5 500

  • Испытание автоматических выключателей 1П с любым типом расцепителя, напряжением до 1 кВ.

    от 230

  • Испытание автоматических выключателей 3П с любым типом расцепителя, напряжением до 1 кВ.

    от 350

  • Замер сопротивления контура заземления с диагональю до 1000 м

    1 750

  • Составление и заполнение паспорта заземляющего устройства

    650

  • Измерение удельного сопротивления грунта

    1 750

  • Испытание молниезащиты зданий и сооружений

    3 350

  • Проверка наличия цепи между заземлителями и заземленными элементами(проверка металлосвязи)

    50

  • Проверка устройств защитного отключения УЗО/ВДТ/АВДТ

    210

  • Испытание силовых трансформаторов в электроустановках до 35 кВ.

    от 16000

  • Диагностика трансформаторов до/выше 1000 кВА

    от 16000

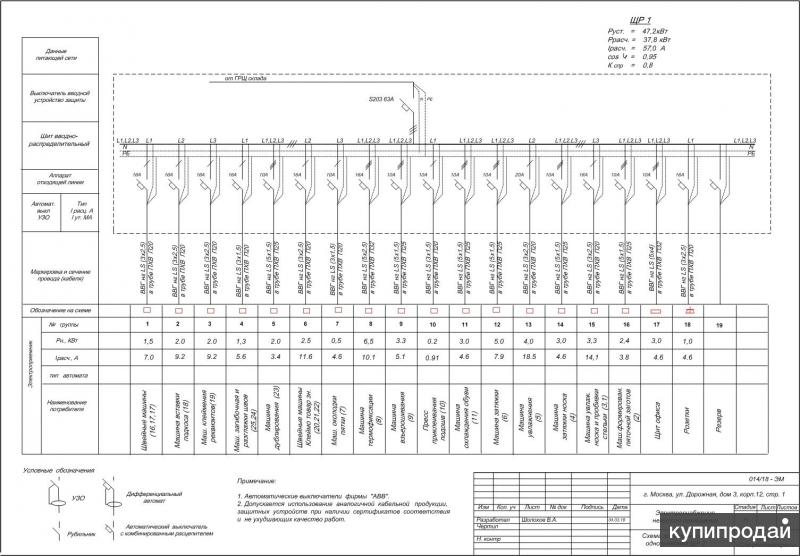

  • Восстановление или составление однолинейных схем электроснабжения

    от 750

  • Составление технического отчета по электроизмерениям

    1500

Прайс-лист на услуги приведен справочно. На конечную цену влияет площадь объекта и удаленность. ЗВОНИТЕ СЕЙЧАС и получите СКИДКИ — наши менеджеры рассчитают для Вас индивидуально стоимость услуг электролаборатории! Закажите бесплатную консультацию специалиста и бесплатный выезд инженера на объект.

Примерную стоимость услуг электротехнической лаборатории можно прикинуть на калькуляторе цен.

Проведенные ЭТЛ испытания показывают реальное состояние электроустановки, что позволяет службе эксплуатации своевременно выявить проблемные места.

Грамотно выполненные замеры – залог безаварийной и бесперебойной работы! Наши цены — одни из самых лучших в Санкт-Петербурге!

Проведем испытания оборудования лицензированной электролабораторей

Лабораторные испытания необходимо проводить после выполнения электромонтажных работ, реконструкции или в процессе эксплуатации электроустановки.

Результат работы электролаборатории и измерений заносится в Протоколы Технического отчета.

Технический отчет составляется по действующим Нормам и Правилам.

В ведомость дефектов вынесены основные дефекты электроустановки, подлежащие устранению. (ПТЭЭП п.1.7.2. и ПТЭЭП п.3.6.24.)

Устранение замечаний по результатам проверки повышает надежность электроустановки и безопасность эксплуатации. Предупреждает замечания и предписания от контролирующих органов!

ООО «Балтсервис» гарантирует:

  • Бесплатный выезд для осмотра и изучения объекта
  • Быстрый расчет стоимости электроизмерительных работ
  • Смета в течение дня
  • Цены ниже рынка
  • Наличие всех разрешительных документов
  • Тепловизионная диагностика щитового оборудования — бесплатно
  • Для выполнения работ используется современное оборудование с ежегодной поверкой Качественное выполнение работ в оговоренный срок
  • Инженеры с допуском к проведению измерительных работ
  • Скидка на повторные замеры до 50%

Список документации Технического отчета (эксплуатационные испытания):

  1. Свидетельство о регистрации электролаборатории
  2. Список технической документации
  3. Пояснительная записка
  4. Протокол № 1. Наличия цепи между заземлённой электроустановкой и элементами заземления установки

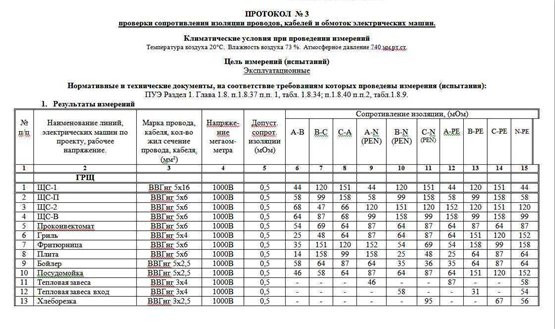

  5. Протокол № 2. Измерение сопротивления изоляции проводов, кабелей
  6. Протокол № 3. Проверка согласования параметров цепи «фаза- нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников
  7. Ведомость дефектов

Список документации Технического отчета (приемо-сдаточные испытания):

  1. Список технической документации
  2. Свидетельство о регистрации электролаборатории
  3. Паспорт объекта
  4. Программа испытаний
  5. Протокол №1. «Визуального осмотра»
  6. Протокол №2. «Протокол наличия цепи между заземленными электроустановками и элементами заземленной электроустановки»
  7. Протокол №3. «Протокол сопротивления изоляции проводов, кабелей, обмоток электрических машин и аппаратов»
  8. Протокол №4. «Протокол проверки согласования параметров цепи «фаза-нуль» с характеристиками аппаратов защиты от сверхтока»
  9. Протокол №5. «Протокол проверки автоматических выключателей напряжением до 1000 В»
  10. Протокол №6. «Протокол проверки и испытаний выключателей автоматических, управляемых дифференциальным током (УЗО)»
  11. Ведомость дефектов
  12. Заключение

Компания ООО «Балтсервис» представлена на портале поставщиков города Санкт-Петербурга. Портал предназначен для участников размещения государственных заказов в рамках осуществления закупок «малого объема» (п. 14, 14.1 ч. 2 ст. 55 Федерального закона от 21 июля 2005 г. 94-ФЗ)

Разрешительные документы:

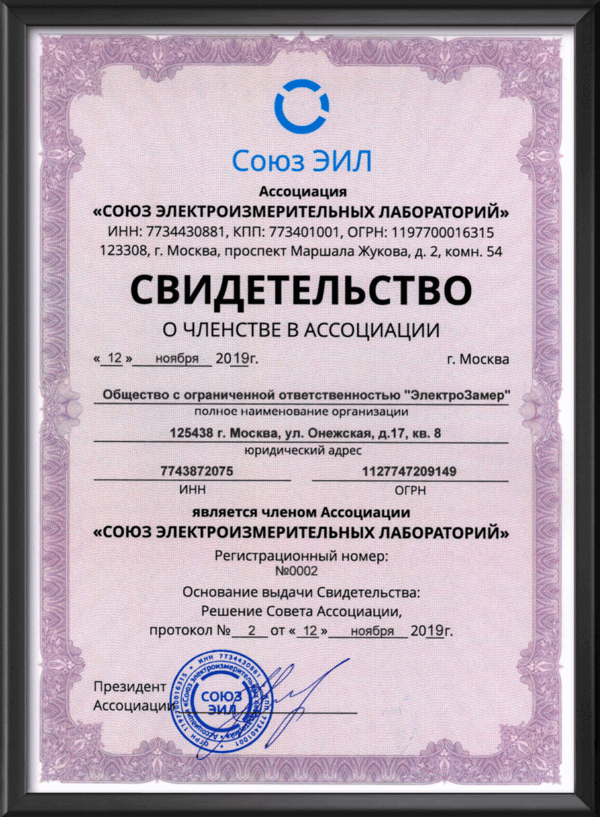

  • «Свидетельство о регистрации электролаборатории»
  • «Свидетельство об аттестации»
  • «Сертификат соответствия»
  • «Квалификационный сертификат»

Перечень разрешенных видов испытаний и измерений электролаборатории:

  1. Проверка состояния элементов заземляющих устройств электроустановок
  2. Проверка наличия цепи и замеры сопротивлений между заземлителями и заземляемыми проводниками, заземляемым оборудованием (элементами) и заземляющими проводниками
  3. Измерение удельного сопротивления земли
  4. Измерение сопротивления заземляющих устройств всех типов. При этом замер  устанавливает соответствие полученных результатов с требованиями ПУЭ
  5. Измерение сопротивления петли «фаза-ноль» в установках напряжением до 1 кВ с глухозаземленной нейтралью. Такой замер сопротивления позволяет определить возможность срабатывания аппарата защиты (дифференциальный автомат или обычный автоматический выключатель) при возникновении однофазного короткого замыкания. Данная проверка выявляет возможные ошибки проектирования сети электропитания, а в частности этапы выбора коммутационной аппаратуры и сечения кабельных линий
  6. Измерение сопротивления изоляции кабелей, обмоток электродвигателей, аппаратов, вторичных цепей и электропроводок, электрооборудования напряжением до 1 кВ. В данном случае замер проводится мегомметром с испытательным напряжением 1000 или 2500 В зависимости от того, какая часть электроустановки проверяется в данный момент
  7. Измеренное сопротивление не должно превышать значений, установленных в соответствующих разделах ПУЭ. Проверка срабатывания защиты при системе питания с заземленной изолированной нейтралью. Проверка и испытание установочных автоматов питающих линий и УЗО
  8. Проверка срабатывания защиты, выполненной плавкими вставками в электроустановках до 1 кВ, калибровка плавких вставок
  9. Проверка автоматических выключателей в электрических сетях напряжением до 1 кВ на срабатывание по току
  10. Измерение переходных контактов и сопротивлений обмоток электрических машин и трансформаторов
  11. Измерение сопротивления постоянному току обмоток силовых трансформаторов и масляных выключателей
  12. Испытание повышенным напряжением кабельных линий и электрооборудования напряжением до 1 кВ
  13. Испытание и измерение характеристик трансформаторов напряжений и трансформаторов тока напряжением до 1 кВ
  14. Проверка устройств релейной защиты, автоматики и телемеханики
  15. Проверка схем аварийного освещения
  16. Измерение сопротивления растеканию тока заземляющего устройства
  17. Проверка схем молниезащиты
  18. Проверка и испытания блоков питания

Электролаборатория «Балтсервис» оперативно и качественно проведет электроизмерения

Мы быстро ответим на все Ваши вопросы, посчитаем смету работ. Если у Вас намечается проверка, выдали предписание, вышел срок Технического отчета. Выполним приемо-сдаточные, эксплуатационные или профилактические испытания.

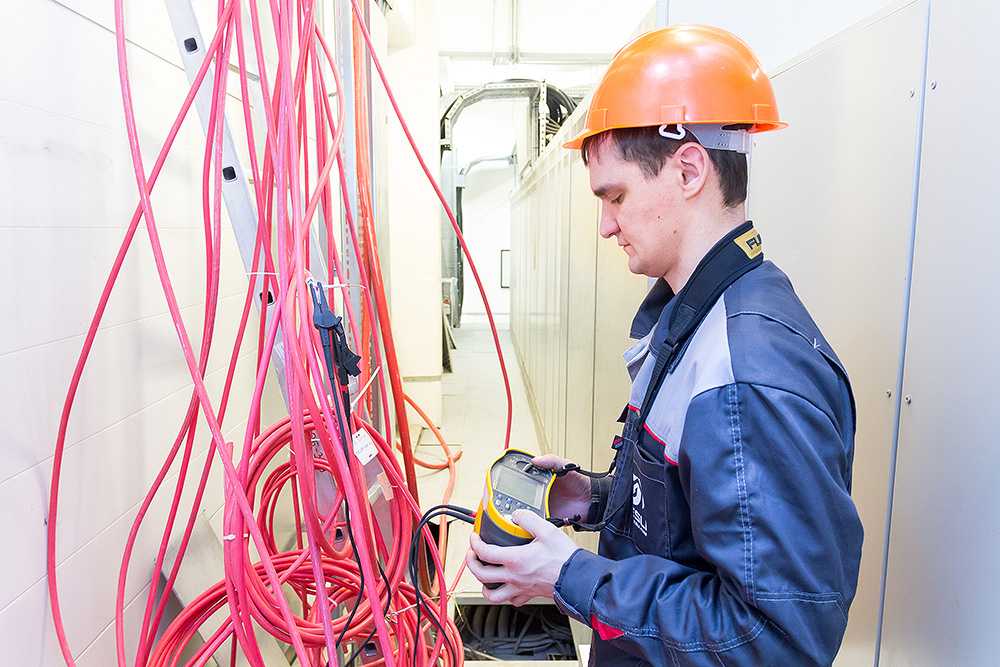

Электроизмерения проводятся квалифицированными сотрудниками с помощью современного электронного оборудования прошедшего ежегодную поверку.

Замеры сопротивления изоляции, петля фаза-ноль. По этим протоколам Технического отчета можно определить текущее состояние электроустановки. Все измерительные работы электролаборатория «Балтсервис» выполняет только с выездом на объект. При необходимости отключения – график отключений согласовывается с Заказчиком.

ООО «Балтсервис» не выдает Технический отчет без выезда. Накоплен огромный практический опыт проведения электроизмерительных работ. Замер сопротивления – один из самых востребованных протоколов Технического отчета.

С помощью цифровых приборов проверяется целостность изоляции кабельных линий. Показания приборов сравниваются с эталонными и прописываются в отчете, в виде таблицы. В таблице также указывается маркировка кабельных линий и сечение. В последней графе пишется — соответствует или не соответствует изоляция стандарту.

В случае несоответствия – замечание выносится в Ведомость дефектов и подлежит устранению. Замер сопротивления изоляции позволяет выявить проблему до возникновения ЧП.

Плохая изоляция – основная причина коротких замыканий, возгораний и поражений человека электрическим током.

Замеры проводятся в соответствии с таблицей периодичности испытаний или по заявлению ответственного за электрохозяйство (ведь за безопасность объекта отвечает именно он). Для проведения замера сопротивления, обычно, используется проверенный временем прибор Sonel MIC 250. Мы оперативно ответим на все Ваши вопросы, посчитаем смету работ.

Получить консультации или заказать услуги электролаборатории от компании Балтсервис можно связавшись с нами любым удобным для Вас способом:

  • позвонить по телефону (812) 243-17-31 с 9 до 18 часов по Московскому времени
  • написать на электронный адрес [email protected] net
  • отправить заявку через форму заявки
  • написать в онлайн-консультант

Наши менеджеры всегда к Вашим услугам!!!

Наши клиенты

Нас рекомендуют

  • ООО Касторама РУС

  • Надежный Ломбард

  • Комитет по строительству

  • КБ Ренессанс Кредит

  • ОАО АКБ Росбанк

  • ПАО Банк Санкт-Петербург

  • ТСЖ Хасанская 2/1

  • НИИ Растениеводства им.Н.И.Вавилова

  • Газета Деловой Петербург

  • Касторама Электросталь

  • Касторама Ростокино

  • ООО Касторама РУС

  • ЗАО Петрохолдинг

  • ООО Промкомплекс

  • Правительство Санкт-Петербурга

  • ТСЖ ЯРД

  • Касторама Щербинка

  • УФПС г.Санкт-Петербурга

  • Парк Инн от Рэдиссон

  • РЦ «Уткина Заводь»

  • ООО Стройремир

  • ТСЖ Полюстрово

  • ЗАО Детский Мир

  • Банк Газпромбанк

  • Касторама Щелково

  • КБ Ренессанс Кредит

  • ОАО ТранспортКлининг

  • АЗИМУТ Отель Санкт-Петербург

  • ОБО Пеликан-Центр

  • Касторама Щелково

  • ЗАО Невский Берег

  • ООО АШАН

  • АО Банк Русский Стандарт

  • ФГУП Почта России

  • Лисинский лесной колледж

  • К-раута

Технический отчет электролаборатории

Гарантия качества

  • Бесплатный выезд для определения объема и характеристик работ
  • Смета работ в течение 2 часов
  • Только реальные замеры
  • Все разрешительные документы
  • Всегда хорошие цены и скидки
  • Лицензия РосТехНадзора №5202

  • Сертификат соответствия рег. №FORTIS.RU.0001. F0002996

  • Бесплатный выезд на объект и расчет сметы

  • На 25% выгоднее конкурентов

  • Инженеры кандидаты технических наук в штате

Технический отчет электролаборатории – это документ подтверждающий соответствие состояния оборудования на объекте установленным нормам. Они определяются ГОСТ, ПУЭ, ПТЭЭП. Наша электролаборатория выполняет широкий перечень испытаний. По результатам составляется техотчет, оформляется протокол. Заказать технический отчет электролаборатории можно в нашей компании.

Когда требуется?

Он необходим в следующих случаях:

  • если срок действия предыдущего вышел – для некоторых установок проверка требуется не реже 1 раза в 3 года или даже чаще;
  • произошла смена собственника;
  • возведен новый объект, необходимо ввести его в эксплуатацию;
  • составлено предписание на проведение испытаний Ростехнадзором, иным контролирующим органом;
  • выполнен ремонт, реконструкция.

Стоимость технического отчета электролаборатории зависит от типа электроустановки, объема проводимой проверки. Важно помнить: в перечень обязательных разделов всегда входит титульный лист, содержание и пояснительная записка, заключения данных проверок измерительными приборами, наличие копии документов. Наша электротехническая лаборатория составляет техотчет в соответствии с требованиями контролирующих органов.

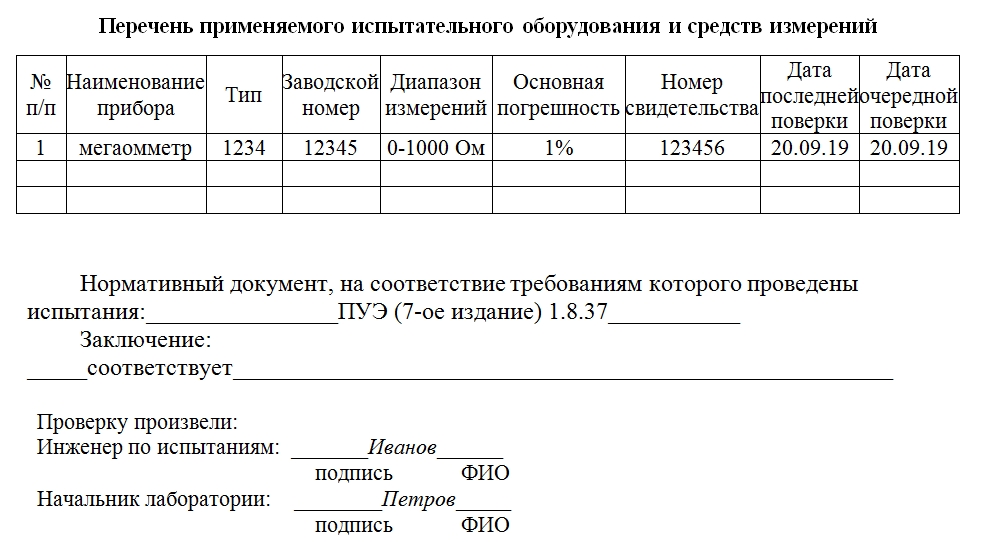

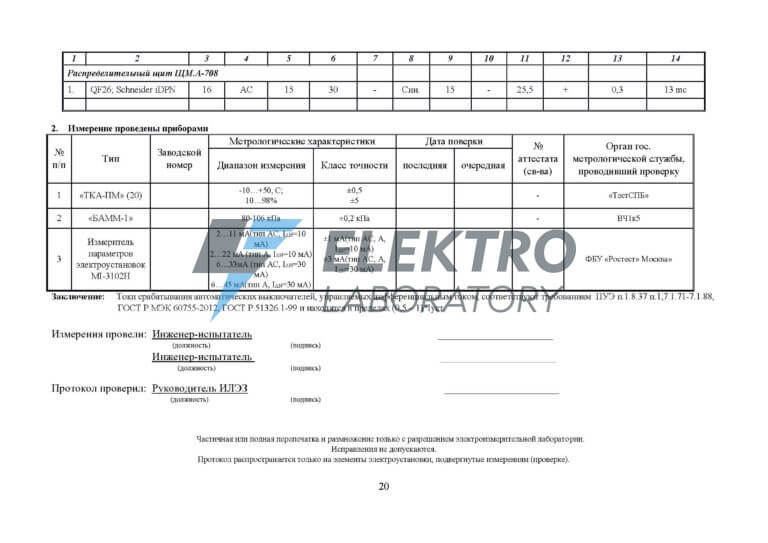

Пример-образец технического отчета

  • Заказ
  • Расчёт и КП
  • Договор
  • Работа
  • Довольный клиент

Что в себя включает оформляемая документация

Электротехнических отчет формируется по окончании работы. Перечень обязательных измерений устанавливается регламентом.

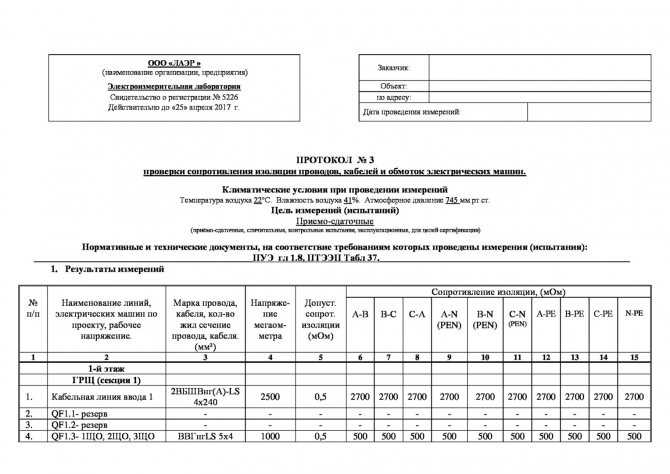

Результаты включают несколько листов, представляющих собой ряд протоколов с информацией о проводимой работе:

  • визуальный осмотр, проверка технической документации предприятия;
  • оценка состояния контакта между заземляющим контуром и установками;
  • проверка согласования цепи «фаза-ноль» и устройств защиты, вспомогательных проводников;
  • оценка параметров сопротивления изоляции;
  • поиск и измерение токов утечки;
  • проверка автоматики включения резервного ввода;
  • выявление дефектов.

Электролаборатория оснащена всем необходимым для проведения испытаний. С нашей помощью можно определить степень изношенности установок, соответствие параметров работы обозначенным в документации.

Почему стоит к нам обратиться?

Основное направление работы нашей компании – оказание любых услуг ЭТЛ юридическим лицам. Осуществление проверок на промышленных предприятиях, в офисных центрах, ресторанах и других публичных местах, формирование решений под условия заказчика. Стоимость проведения работ прописывается в договоре. Все услуги предоставляются официально.

На проведение измерений, проверку электрооборудования имеются необходимые разрешения. Это лицензия Ростехнадзора (№5202), сертификат соответствия (№FORTIS.RU.0001). Выезд для оценки объема работ и определения примерной цены осуществляется бесплатно.

В штате присутствуют только специалисты с профильным образованием (в том числе кандидаты наук). Используется современное оборудование для проведения измерений, что позволяет гарантировать точность результатов. Получить всю интересующую информацию можно по телефону: 8-499-755-81-88 или через форму обратного звонка.

Регистрация в Ростехнадзоре

Вопрос-Ответ

Какие документы получает заказчик после испытаний?

По результатам проверки заказчик получает документы испытаний и заключений с печатями. Указываются несоответствия и нарушения по результатам данных диагностики, выдается дефектная ведомость.

Комплект документов гарантирует:

  • устранение нарушений перед приемо-сдаточными работами;
  • обсепечение электробезопасности приборов и установок для сотрудников и потребителей;
  • обеспечение соблюдение правил нормативных документов;
  • отсутствие проблем с госорганами;

Какие задачи решают электроизмерения?

Безопасностую эксплуатацию электрических установок, предотвращение ЧП.

Расчет стоимости работ электролабаратории

Укажите количество кабельных линий или автоматических выключателей (шт.) или укажите примерную площадь объекта (кв. м)

Количество автоматов/линий

Площадь объекта

Электроизмерения производить в выходные дни или нерабочии дни

Объект находится за МКАД

Поделиться

Электролаборатория — Проведение электроизмерений

Сотрудники группы компаний «ЭКСПЕРТ-ЭЛЕКТРИК» проводят электроизмерения с целью выявления соответствия требованиям ПУЭ и ПТЭЭП электросетей и электрооборудования. Измерения и испытания могут быть приёмо-сдаточными, сличительными, контрольными, эксплуатационными, а также для целей сертификации. По результатам обработанных измерений составляется технический отчет, состоящий из комплекта протоколов формы по ГОСТ Р 50571.16-2007. Технический отчет является неотъемлемой частью комплекта исполнительной документации и необходим для регистрации в органах Энергосбыта и Энегронадзора.

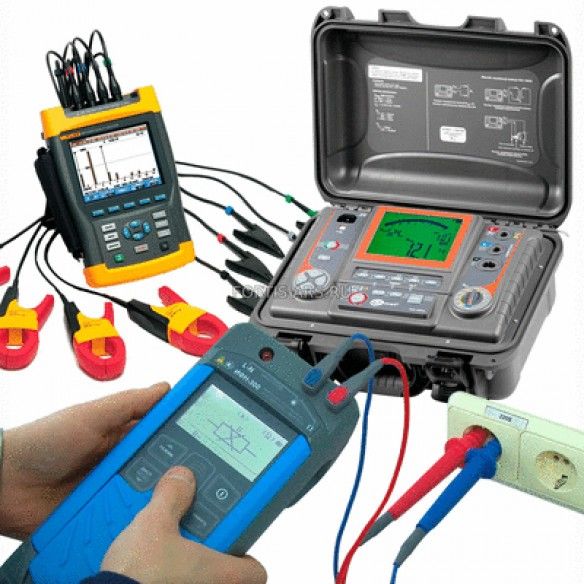

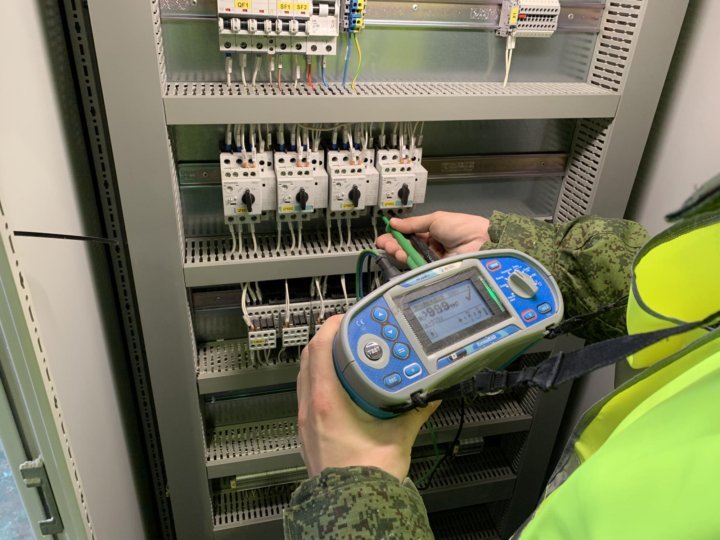

Приборы, которыми располагает электролаборатория, позволяют проводить все наиболее часто требуемые виды испытаний и измерений. Все приборы сертифицированы и проходят ежегодную поверку в органах Государственной метрологической службы с выдачей Свидетельств о поверке.

Перечень разрешенных электролаборатории видов испытаний и электроизмерений:

  • Проверка состояния элементов заземляющих устройств электроустановок.

  • Проверка наличия цепи и замеры переходных сопротивлений между заземлителями и заземляющими проводниками, заземляемым оборудованием (элементами) и заземляющими проводниками.

  • Измерение удельного сопротивления земли.

  • Измерение сопротивления заземляющих устройств всех типов.

  • Измерение сопротивления изоляции кабелей, обмоток электродвигателей, аппаратов, вторичных цепей и электропроводок, и электрооборудования напряжением до 10 кВ.

  • Измерение полного сопротивления петли «фаза нуль» (тока однофазного короткого замыкания) в установках с глухозаземленной нейтралью.

  • Проверка срабатывания защиты при системе питания с заземленной и изолированной нейтралью.

  • Проверка срабатывания защиты, выполненной плавкими вставками, в электроустановках напряжением до 10 кВ, калибровка плавких вставок.

  • Проверка автоматических выключателей в электрических сетях напряжением до 1000 В на срабатывание по току.

  • Проверка и испытание коммутационных аппаратов, вторичных цепей, а так же основного электрооборудования напряжением до 10 кВ.

  • Измерение переходных сопротивлений контактов и сопротивлений обмоток электрических машин и трансформаторов.

  • Испытание повышенным напряжением кабельных линий и электрооборудования напряжением до 10 кВ.

  • Испытание и измерение характеристик трансформаторов напряжения и трансформаторов тока.

  • Проверка устройств релейной защиты, автоматики и телемеханики.

  • Проверка устройств защитного отключения. Измерение сопротивления растеканию тока заземляющего устройства.

  • Проверка систем молниезащиты.

Технический отчет, полученный по результатам исследований в электролаборатории, позволяет произвести оценку состояния электроустановки. Благодаря реальным данным можно избежать ситуаций аварийного характера на объекте заказчика. Специалисты компании проведут исследования в электротехнической лаборатории и подготовят выписку по проведенным испытаниям с описанием состояния электроустановки, информацией о соответствии параметров нормативным.

Мы гарантируем достоверность предоставляемой в техническом отчете информации после испытаний в электролаборатории, что обеспечит надежное и безопасное функционирование оснащения на объекте клиента. В случае выявления неполадок наши специалисты готовы выполнить их устранение.

Содержание отчета


В зависимости от требований клиента содержание каждого технического отчета исследований в электролаборатории может быть разным. Информация в протоколе в виде параметров электросети зависит от нормативной документации, степени электробезопасности объекта, задач, которые перед собой ставит руководство. В составе технического отчета пояснительная записка и протоколы таких исследований, как:

  • информация по результатам внешнего осмотра электроустановки;

  • показатели сопротивления изоляционной системы и изоляции; данные по сопротивлению участка фаза-ноль;

  • описание измерения качества связи в цепи; специалисты исследуют работу устройств защитного отключения относительно дифференциального тока;

  • проверяется работа электромагнитных автоматических выключателей.

Технический отчет электролаборатории подписывает начальник лаборатории, руководитель ответственной бригады, инженер, выполнивший исследование.

Потребовать техотчет могут сотрудники МЧС, Ростехнадзора, Энергосбыта, арендодатель. Мы готовы предоставить клиентам протоколы исследований, которые соответствуют ГОСТу и требованиям, предъявляемым профильными организациями. Благодаря проведению испытаний можно получить документальное подтверждение состояния электрооборудования и приборов. В случае выявления каких-либо отклонений их можно вовремя исправить, что поможет избежать серьезных аварий и продлить их срок эксплуатации.

Наши менеджеры готовы предоставить квалифицированные консультации по поводу технических параметров электрооборудования. Специалисты предложат варианты проведения реконструкции, проведут анализ исходно-разрешительной и проектной документации.


Компания «ЭКСПЕРТ-ЭНЕРГОСТРОЙ» (www.expert-elektrik. ru) занимается полным комплексом электромонтажных работ, начиная от проектирования и заканчивая сдачей объекта надзорным организациям. Мы готовы решить любую самую сложную инженерную задачу по электромонтажным и слаботочным работам, а также по внешнему электроснабжению.

Наш девиз: «ВЫСОКОЕ КАЧЕСТВО РАБОТЫ для всех наших Заказчиков»

Технический отчет по электроизмерениям • Energy-Systems

Зачем необходим технический отчет по электроизмерениям?

Важнейшей функцией официальных документов является обеспечение возможности согласования проведения различных работ с государственными органами, а также снабжающими организациями. В большинстве случаев подобные формы выдаются по результатам проведения одного вида работ, а в случае же комплексных испытаний создается технический отчет по электроизмерениям.

В него входит несколько основных элементов, с помощью которых отображаются важнейшие измерения сопротивления. В частности, обязательным элементом работ являются замеры сопротивления – как изоляции, так и заземления. Отчет дает право подавать заявки на подключение, а также на проведение приемо-сдаточных испытаний, которые выполняются непосредственно перед началом эксплуатации объекта.

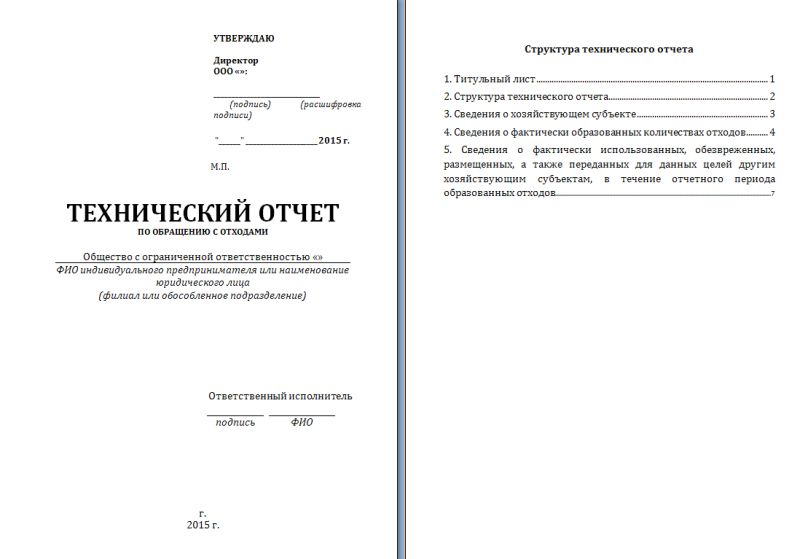

Пример технического отчета

Назад

1из27

Вперед

Кем формируется технический отчет по электроизмерениям?

Понятно, что выполнение подобных работ самим собственником установки, или лицом, занимающимся ее эксплуатацией без права обладания имуществом, запрещено. Связано это с повышенной опасностью, а также с отсутствием у рядового потребителя специальной техники, ручных инструментов, а также знаний и многого прочего. Соответственно, технический отчет по электроизмерениям создается исключительно квалифицированными специалистами – в том числе и принадлежащими к определенной лаборатории. Они проводят не только измерение петли фаза-ноль, но также осуществляют замеры сопротивления грунта и соединений в заземлении, а также изоляции для любых силовых линий и достаточно мощных электроприборов.

Потребителю стоит обращать внимание и на реквизиты СРО, которые должны указываться в официальной документации. Если вы посмотрите на технический отчет по электроизмерениям, образец которого представлен на нашем сайте, то увидите, что в него указаны данные о месте и времени осуществления регистрации. Кроме того обязательным является и указание условий окружающей среды, при которых проводилось испытания. Причина этого максимально проста – они также способны оказывать воздействие на результаты, искажая конечные значения определенных показателей.

Как получить максимально качественный технический отчет по электроизмерениям?

Чтобы документация обладала максимальной силой и котировалась государственными надзорными органами, а также снабжающими предприятиями, стоит обращаться за проведением измерений к лаборатории, обладающей полноценным допуском СРО. Наша фирма является именно таковой – все наши услуги имеют официальные тарифы. При необходимости мы также предоставляем сертификаты качества на используемое оборудование.

Если вы захотите рассмотреть технический отчет по электроизмерениям, образец можно взять у сотрудника лаборатории, который является ответственным за оформление подобной документации. Он также предоставит все необходимые разъяснения относительно применяемых методик и нормативных значениях для определенных значений.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

1Электроиспытания по кол-ву линий (от 7500р)шт.500 р.
2Электролаборатория до 200 кв. м. (от 7500 р.)кв.м.80 р.
3Электролаборатория от 200 до 500 кв.м.кв.м.80 р.
4Электролаборатория от 500 кв.м.кв.м.65 р.
5Электролаборатория от 1000 кв. м.кв.м.50 р.
6Одна-двухкомнатная квартира (с выездом и техническим отчетом)шт.7500 р.
7Трехкомнатная квартира (с выездом и техническим отчетом)шт.9000 р.
8Свыше трех комнат (с выездом и техническим отчетом) от;шт.10000 р.
9Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 Ашт.450 р.
10Испытание автоматических выключателей, 3-полюсный автомат до 50 Ашт.150 р.
11Испытание автоматических выключателей, 1-полюсный автоматшт.90 р.
12Проверка автоматических выключателей (2-полюсное УЗО)шт.120 р.
13Проверка автоматических выключателей (4-полюсное УЗО)шт.180 р.
14Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемникшт.120 р.
15Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь)точка35 р.
16Проверка сопротивлений заземлителей и заземляющих устройствточка500 р.
17Замер сопротивления изоляции мегаомметром 3 жиллиния150 р.
18Замер сопротивления изоляции мегаомметром 5 жиллиния180 р.
19Испытание повышенным напряжением кабельных линий после ремонталиния5000 р.
20Испытание автоматических выключателей, 3-полюсный автомат до 200 Ашт.180 р.
21Испытание автоматических выключателей, 3-полюсный автомат до 1000 Ашт.350 р.
22Технический паспорт на заземлительшт.10000 р.
23Составление КП для госучреждений, отшт.500 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

Методика стабильных электрических измерений на образце горной породы при высоком контактном сопротивлении как необходимое условие для электротомографии | Земля, планеты и космос

  • Технический отчет
  • Открытый доступ
  • Опубликовано:
  • Такеши Судзуки ORCID: orcid. org/0000-0001-7886-7729 1 ,
  • Рёкей Йошимура ORCID: orcid.org/0000-0002-1020-4571 2 ,
  • Кеничи Ямадзаки ORCID: orcid.org/0000-0002-7781-6978 3 и
  • Наото Ошиман 2

Земля, планеты и космос том 73 , Номер статьи: 123 (2021) Процитировать эту статью

  • 1799 Доступ

  • 1 Цитаты

  • 4 Альтметрический

  • Сведения о показателях

Abstract

В качестве основы для электротомографии лабораторных образцов горных пород (~ 10 см) мы разработали процедуру стабильных многоточечных электрических измерений на образцах горных пород, которая эффективна даже при высоком сопротивлении контакта и образца. Электроды были прочно прикреплены к поверхности породы с высоким удельным сопротивлением с помощью токопроводящей и клейкой эпоксидной смолы. Инжекция постоянного тока в течение длительного времени в высокоомные породы осуществлялась с использованием постоянного источника постоянного тока с высоким внутренним сопротивлением. Точное измерение напряжения на породе с высоким сопротивлением было выполнено путем дифференциального измерения с использованием двух вольтметров с высоким входным сопротивлением. Измерения высокого сопротивления также требуют стабильной среды измерения: температура и влажность в лаборатории контролировались с помощью кондиционера, увлажнителя, осушителя и виниловой палатки. Помехи сигнала, возникающие в результате деятельности человека, были устранены за счет дистанционного управления измерительным оборудованием и коммутационным терминалом. Предложенная методика измерений оценивалась с точки зрения стабильности и точности измеряемых величин и ее применимости к электротомографии. Для оценки стабильности измерений мы провели многократные измерения сухого образца гранита при различных уровнях абсолютной влажности. Наша процедура зафиксировала высоко воспроизводимые измерения при каждом условии влажности. Наблюдаемые изменения измеренных значений при абсолютной влажности свидетельствуют о важности стабилизации температурно-влажностного режима в лаборатории. Применение нашей методики к нескольким пластиковым образцам с известным удельным сопротивлением подтвердило ее точность. Чтобы оценить его применимость к электрической томографии, мы измерили распределение потенциала на сухой гранитной поверхности в ответ на введенный ток, используя простую матрицу из 40 электродов. Распределение потенциала, измеренное с помощью нашей процедуры, хорошо согласуется с предсказанным с помощью прямого моделирования, демонстрируя надежность нашей процедуры при измерениях с помощью массивов и, таким образом, указывая на ее потенциальную применимость к томографическим измерениям для различных целей даже в суровых условиях, включая относительную сухость окружающей среды. влажность.

Введение

Удельное электрическое сопротивление, оцененное с помощью геоэлектромагнитных наблюдений, имеет решающее значение для понимания подземных слоев и их состава. Его пространственная изменчивость качественно отражает тектоническую и геологическую обстановку. Однако количественная интерпретация полученного удельного сопротивления и его пространственного изменения непроста, поскольку на подповерхностное удельное сопротивление комплексно влияет множество факторов. Его правильная интерпретация требует хорошего понимания электрических свойств горных пород. Поэтому необходимы электрические измерения различных образцов горных пород в широком диапазоне условий и пространственных масштабов.

Предыдущие исследования измеряли удельное сопротивление различных образцов горных пород в различных условиях. Например, Брейс и др. (1965) измерили удельное сопротивление гранита, насыщенного солью и водопроводной водой при высоком давлении. Костер (1948) измерил удельное сопротивление гранита, габбро, базальта, перидотита, гнейса и эклогита при различных температурах вплоть до 1000 °С. Фудзи-та и др. (2004) изучали удельное электрическое сопротивление гранулита при 1,0 ГПа и 300–890 К, а Fuji-ta et al. (2007) исследовали удельное электрическое сопротивление гнейсов при 1,0 ГПа и до 1000 К. Эти предыдущие исследования были сосредоточены только на объемном удельном сопротивлении образцов горных пород. Кария и Шенкленд (1983) систематически обсуждали свойства объемного удельного сопротивления, обобщая экспериментальные результаты. Напротив, в нескольких экспериментах измерялась структура внутреннего удельного сопротивления горных пород, несмотря на ее потенциальную полезность для получения важной информации для интерпретации результатов электромагнитной съемки.

В настоящее время аномалии или контрасты, выявляемые с помощью электромагнитных съемок в их разрешаемом масштабе (т.е. порядка км), часто интерпретируются как структуры меньшего масштаба, такие как плоскости разломов и зоны разрывов. Однако эта интерпретация неопределенна, потому что появление мелкомасштабных структур в удельном электрическом сопротивлении на изображениях более крупного электрического сопротивления или удельных сопротивлений составляющих в значениях объемного сопротивления не были выяснены. Таким образом, в настоящее время трудно выделить и идентифицировать факторы, влияющие на крупномасштабное удельное сопротивление. Исследования в полевых масштабах (~ км) обычно невозможны. Тем не менее, лабораторные исследования возможны: легко подготовить породы, содержащие мелкомасштабные структуры, такие как трещины, вызванные испытаниями на сжатие, и визуализировать внутреннюю структуру (т.е. трещины) пород с использованием неразрушающих методов, таких как X- КТ-сканирование (например, Kawakata et al. 1999). Если мы сможем определить внутреннюю структуру данного образца вместе с объемным удельным сопротивлением, мы сможем путем сравнения установить количественные описания удельного электрического сопротивления в различных пространственных масштабах. Это может облегчить получение результатов в полевых условиях путем экстраполяции. Этот фон сильно побудил нас разработать подходящую технику измерения для использования электрической томографии для изображения внутренней структуры горных пород.

Для исследования внутренней структуры удельного сопротивления образца горной породы необходимо измерить распределение потенциала на его поверхности с достаточным пространственным разрешением с помощью нескольких прикрепленных к нему малых электродов. Кроме того, большие образцы неизбежны при измерении искусственно трещиноватых пород, потому что точно контролируемое сжатие, необходимое для создания трещин, не может быть применено к маленьким образцам. Следовательно, в измерениях должны использоваться маленькие электроды, а образец должен быть большим, чтобы можно было применить массив измерений без перекрытия электродов. Малый размер электродов и большой размер образца неизбежно увеличивают контактное сопротивление и сопротивление образца соответственно, что затрудняет стабильную подачу тока и измерение напряжения. Для проведения электротомографии образцов горных пород необходимо разработать методику измерений, преодолевающую эти трудности.

С подобными проблемами сталкиваются не только в геофизике, но и в различных областях, включая медицинскую визуализацию (например, Холдер и др. , 1996; Мейер и др., 2008), химическую инженерию (например, Дикин и Ван, 1996) и гражданское строительство (например, например, Кархунен и др., 2010). Электрические измерения не представляют сложности в медицинской визуализации и химической инженерии, поскольку удельное сопротивление объекта измерения низкое (до 100 Ом·м). Напротив, электрические измерения в гражданском строительстве сталкиваются с ограничениями. Хотя Кархунен и соавт. (2010) обнаружили примеси, такие как пластиковые пластины, в достаточно увлажненных бетонных блоках, они также считают, что будущие исследования должны решить проблему нестабильности контактного импеданса, возникающую при проведении электрических измерений сухого бетона.

Трудности измерения, связанные с высоким сопротивлением образцов и контактным сопротивлением, наиболее остро проявляются в геофизике. Боршич и др. (2005) изобразил массу глины, погруженной в песок, а Стейси (2006) изобразил процесс диффузии соленой воды в песчанике Верии. Эти измерения проводились только на образцах с высокой пористостью при высоком водонасыщении, что позволило избежать основных трудностей, связанных с высоким контактным сопротивлением и сопротивлением образца. Stacey (2006) сообщил, что электрическую томографию можно проводить только при достаточном водонасыщении, чтобы обеспечить надлежащее соединение между поверхностью породы и электродами. Создание надежной процедуры измерения удельного сопротивления с использованием образцов с высоким сопротивлением и высоким контактным сопротивлением остается серьезной проблемой, но это увеличило бы доступную информацию об электрических свойствах горных пород, позволив провести электрическую томографию различных горных пород в различных условиях.

Это исследование было направлено на разработку надежной методики стабильных многоточечных электрических измерений на образце горной породы с высоким контактным сопротивлением. Чтобы сделать процедуру совместимой с как можно более широким диапазоном условий измерения, разработанный метод был применен к экстремальным экспериментальным условиям; то есть измерение сухой породы при температуре окружающей среды (около 300 К) и давлении (около 100 кПа), при которых контактное сопротивление и сопротивление образца особенно высоки.

Оставшаяся часть этого документа организована следующим образом: В разделе «Требования к измерениям» перечислены требования к стабильным многоточечным электрическим измерениям на образце горной породы с высоким контактным сопротивлением. В разделе «Предлагаемая процедура измерения» предлагается процедура измерения, отвечающая этим требованиям. В разделе «Пример экспериментальной установки» описывается экспериментальная установка для проверки эффективности метода. Раздел «Стабильность и достоверность измерений» оценивает стабильность и достоверность измеренных значений и демонстрирует эффективность предложенной процедуры. В разделе «Электрические измерения с использованием массива электродов» рассматриваются электрические измерения образца сухого гранита с множеством электродов в простой конфигурации в качестве первого шага к электрической томографии. В разделе «Выводы» представлены выводы.

Требования к измерениям

Стабильные электрические измерения с помощью небольших электродов на образцах горных пород при высоком образце и контактном сопротивлении предъявляют следующие требования к электродам, источникам тока, вольтметрам, шумоподавлению и условиям измерения.

Электроды

Измерительные электроды должны быть прочно прикреплены с высокой проводимостью, даже когда электроды произвольной формы используются на поверхности сухих пород. В предыдущих исследованиях использовались металлические пластинчатые электроды из серебра, молибдена или латуни (например, Collett 19).59; Фудзи-та и др. 2004 г.; Боршич и др. 2005). Однако металлические пластины не соприкасаются с образцом, если поверхность образца не является достаточно влажной или не находится под ограничивающим давлением. Даже в экспериментах с влажными образцами между влажным образцом и электродом часто помещают пористую фильтровальную бумагу, чтобы соединить их с жидкостью. Необходимо, чтобы электроды можно было прикреплять к сухим породам при комнатной температуре и давлении.

Инжекция тока

Электрический ток необходимо подавать в горную породу с высоким сопротивлением в течение длительного времени во время измерения. В предыдущих исследованиях использовались генераторы функций для подачи тока (например, Fuji-ta et al. 2004). Однако генераторы общих функций несовместимы с образцами с очень высоким сопротивлением из-за трудностей с подачей высокого напряжения и контролем микротока.

Измерение напряжения

Необходимо точно измерить напряжение на сухой скале с высоким сопротивлением. Обычные мультиметры, использованные в предыдущих исследованиях, не подходят для измерения напряжения при высоком сопротивлении (более 10 ГОм) из-за их низкого внутреннего сопротивления. Вольтметр должен иметь внутреннее сопротивление, намного превышающее целевое сопротивление.

Шумоподавление

Процедура измерения должна быть разработана таким образом, чтобы уменьшить ожидаемый шум при измерениях при высоком сопротивлении. Это включает в себя шум от источника питания, потому что даже незначительные изменения тока имеют большое влияние из-за того, что инжектируемый ток очень мал в образце с высоким сопротивлением. Необходимо предотвратить утечку тока через изоляцию в цепи измерения. Если при измерениях высоких сопротивлений изоляция и образцы имеют одинаковое сопротивление, то инжектируемый ток будет протекать через них обоих.

Среда измерения

Измерение высоких сопротивлений также требует стабильной среды измерения с небольшими колебаниями температуры, влажности и других условий окружающей среды. Поскольку ток очень низкий, изменения в среде измерения могут существенно повлиять на измерения. На электрические измерения горных пород может влиять атмосферная влажность, если они проводятся при температуре и давлении окружающей среды. Okuyama (1973) и Alvarez (1973) сообщили, что сопротивление и удельное сопротивление сухой породы сильно меняются в зависимости от окружающих условий влажности. Что касается реакции минералов на влажность, то Соффер и Фолман (1966), Colomer and Anderson (2001) и Umezawa et al. (2018) сообщили об изменениях электропроводности силикагеля и наночастиц кремнезема при изменении влажности.

Предлагаемая процедура измерения

Методы измерения тока и напряжения, описанные здесь, решают проблемы, перечисленные в предыдущем разделе, касающиеся стабильных многоточечных электрических измерений с высоким сопротивлением.

Электроды

Благоприятные свойства измерительных электродов достигаются благодаря использованию токопроводящего клея, состоящего из равномерно диспергированных токопроводящих частиц (например, серебра) в органическом связующем на основе эпоксидной смолы. Проводящий клей позволяет произвольное расположение и форму электродов. Кроме того, он обеспечивает стабильное крепление ко всем типам поверхностей.

Подача тока

Для подачи тока при высоком сопротивлении система подачи тока и измерения напряжения сконструирована так, как показано на рис. 1; он сравнивается с обычной измерительной схемой. В нашем методе используется постоянный источник постоянного тока с высоким внутренним сопротивлением так же, как в Yamashita et al. (2014). Существует два способа определения сопротивления: измерение тока при постоянном приложенном напряжении и измерение напряжения при постоянном токе. Очень высокое контактное сопротивление можно эффективно оценить путем измерения тока при постоянном приложенном напряжении. Постоянный ток (DC) был выбран здесь из-за его пригодности для измерения высоких сопротивлений, что возникает по следующим причинам. Во-первых, подача переменного тока (AC) к образцу с высоким сопротивлением, превышающим 1 ГОм, затруднена, и немногие инструменты могут это облегчить. Во-вторых, переходное время отклика измеренного значения нельзя пренебрегать при измерениях высоких сопротивлений с использованием переменного тока. Напротив, использование постоянного тока не включает эти трудности. Кроме того, нет необходимости учитывать влияние скин-эффекта на измерения постоянного тока. Поэтому мы решили использовать в наших измерениях постоянный ток.

Рис. 1

Схемы a традиционного четырехполюсного метода и b дифференциального метода измерения, принятые здесь. R IN — входное сопротивление, R В — сопротивление изоляции между минусовой клеммой и заземлением корпуса, R c — контактное сопротивление между электродом и поверхностью образца, R s – сопротивление образца. HI обозначает положительные клеммы, LO обозначает отрицательные клеммы, C 1 и C 2 — токовые электроды, P 1 и P 2 — потенциальные электроды. В a , когда сумма R s3 и R c2 намного меньше, чем R IN или R В, ток течет в вольтметр В. Однако в вольтметре R V обычно намного меньше, чем R В . Когда R V меньше суммы R s3 и R c2 ток протекает в R V через отрицательную клемму вольтметра, что препятствует правильному измерению напряжения. В б , Р В не вносит вклад в текущий путь, а когда Р В больше суммы Р s3 и с3 и с3 и 4 большая часть 2 , Р4 ток на вольтметр не идет. Дифференциальный метод использует два вольтметра, положительные выводы которых подключены к P 1 и P 2 , отрицательные клеммы которых закорочены на отрицательную клемму источника тока. Напряжение между P 1 и P 2 получается как разность напряжений между измеренными значениями V 1 и V 2 . В дополнение к этой схеме используется защита для уменьшения утечки тока, как описано в основном тексте; однако на этом рисунке щит не изображен, чтобы не усложнять схему. См., например, рис. 2–5 и рис. 2–39.c Tektronix (2016) для подробного объяснения защиты

Изображение полного размера

Измерение напряжения

Предлагаемый метод обеспечивает точное измерение напряжения путем дифференциального измерения с использованием двух вольтметров с высоким входным сопротивлением. При измерении сопротивления сухой породы сопротивление изоляции между отрицательной клеммой и заземлением шасси может быть меньше суммы сопротивления образца и контакта, что позволяет току просачиваться через отрицательную клемму вольтметра. Даже при использовании вольтметра с высоким входным сопротивлением [используемого Yamashita et al. (2014)], при использовании обычной четырехполюсной схемы, показанной на рис.  1а, может происходить утечка тока, поскольку сопротивление изоляции обычно намного меньше входного сопротивления. Эта проблема решается замыканием отрицательного вывода вольтметра с высоким входным сопротивлением на отрицательный вывод источника тока. Однако это короткое замыкание приводит к тому, что измеренное напряжение включает в себя падение напряжения из-за контактного сопротивления отрицательного токового электрода и флуктуации потенциала на сигнальной земле источника тока. В этом исследовании используется дифференциальное измерение, показанное на рис. 1b, для устранения вышеуказанных эффектов. Разница между выходами двух вольтметров дает разность потенциалов, в то время как сигналы, общие для обоих вольтметров, компенсируются.

Шумоподавление

Цепь дифференциального измерения имеет общее напряжение с отрицательными клеммами. Его общее напряжение отделено от заземления шасси измерительных приборов. Заземление корпуса также отделено от заземления для устранения помех от источника питания. Ограждение, описанное Tektronix (2016), применяется для уменьшения утечки тока из измерительных кабелей. Он наносится на проводку от измерительного прибора до коммутационного блока и устанавливает экран коаксиального кабеля на тот же потенциал, что и внутренний проводник. Когда экран имеет тот же потенциал, что и внутренний проводник, ток между ними отсутствует. Таким образом, этот метод значительно снижает утечку тока в кабеле.

Среда измерения

Все измерения выполняются при температуре и влажности, поддерживаемых как можно более постоянными, с использованием увлажнителя, осушителя и кондиционера воздуха, чтобы уменьшить изменения сопротивления образца из-за колебаний атмосферной влажности.

Воздействие человека (например, вибрация измерительной цепи при присоединении/отсоединении клемм и обращении с образцами, а также изменения температуры и влажности при входе или выходе персонала из лаборатории) может вызвать сильный сигнальный шум; поэтому в предлагаемом методе используется дистанционное управление приборами и коммутационным терминалом для уменьшения шума сигнала, возникающего в результате деятельности человека.

Пример экспериментальной установки

Эффективность предложенного метода была оценена в тестовом измерении с использованием образца, инструментов и инструментов, описанных здесь.

Цилиндрическая гранитная измерительная мишень (диаметр 52 мм, длина 100 мм, белый гранит из Китая), использованная в тесте, показана на рис. 2а. Его концы были отшлифованы параллельно, а поверхность не полирована. В этом исследовании в качестве объекта измерения использовался гранит, поскольку он является типичным каменным компонентом верхней части земной коры. Поскольку мы надеемся применить нашу процедуру измерения к электрической томографии с использованием десятков электродов, нашу процедуру следует оценивать с использованием относительно большой выборки, способной разместить множество электродов без перекрытия. Чтобы подтвердить работоспособность метода применительно к образцу с высоким контактным сопротивлением и сопротивлением образца, мы использовали высушенный гранит при температуре и давлении окружающей среды.

Рис. 2

Фотографии установки для измерения образца гранита. a Неполированный цилиндрический образец породы (диаметр 52 мм, длина 100 мм) с наложенными размерами r , θ и z , определяющими его координатную ось. b Зона крепления электрода контролируется изолирующей малярной лентой. c Проводящий эпоксидный клей, прикрепленный к поверхности породы в качестве электрода с высокой проводимостью

Изображение в натуральную величину

Электроды

Электроды представляли собой проводящий эпоксидный клей (CW2400 Epoxy, Chemtronics, Мэнсфилд, Англия). Можно ожидать, что при любом размере он будет иметь высокую адгезию и хорошую проводимость, даже на поверхности сухой породы.

Перед креплением электродов цилиндрическую поверхность породы замаскировали изолирующей малярной лентой, оставив зазоры, определяющие место крепления электродов (рис. 2б, в). Эта маскировка позволяла точно контролировать положение электродов. Медная проволока была прикреплена к эпоксидному клею для соединения измерительных приборов. В таблице 1 перечислены физические свойства токопроводящего клея.

Таблица 1 Физические свойства проводящего эпоксидного клея (Chemtronics CW2400)

Полноразмерная таблица

В этом тесте нашего нового метода измерения использовался небольшой квадратный электрод площадью 100 мм 2 . Поскольку процедура была разработана для будущего использования в электрической томографии, ее эффективность необходимо оценивать с использованием небольших электродов.

Подача тока

В этом исследовании использовались два прибора для подачи постоянного постоянного тока в зависимости от экспериментальных целей. Первым был электрометр (модель 6514, Кейтли, Кливленд, Огайо, США). Он использовался в режиме измерения сопротивления для подачи постоянного постоянного тока и измерения результирующего напряжения; измерение сопротивления осуществляется с помощью двухтерминального измерения. Измеренное значение сопротивления представляет собой сумму сопротивления образца и контактного сопротивления. Постоянная величина инжектируемого постоянного тока задавалась исходя из диапазона сопротивлений измеряемого объекта (таблица 2). Максимальное измеряемое сопротивление электрометра составляло 210 ГОм. В экспериментах на образце породы в разделе «Стабильность и достоверность измерений» использовался электрометр, так как необходимо было измерить двухполюсное сопротивление, разделить контактное сопротивление и сопротивление образца, а также оценить зависимость среды измерения от образец и контактное сопротивление.

Таблица 2 Точность измерения сопротивления электрометром (Keithley 6514)

Полноразмерная таблица

Другим прибором для подачи постоянного постоянного тока был монитор источника напряжения/тока постоянного тока (модель 6243, ADC; Сайтама, Япония) ), который мог устанавливать величину инжектируемого постоянного тока на сколь угодно большое значение до 2 А при напряжении до 32 В. Его максимальное прикладываемое напряжение составляло 110 В, а минимальное разрешение инжектируемого тока составляло 1 нА. В экспериментах на пластиковых образцах «Стабильность и достоверность измерений» и горных породах «Электрические измерения с использованием массива электродов» использовалось это устройство, поскольку они требовали максимально возможного подаваемого тока и повышенного отношения сигнал/шум для облегчения измерения распределения потенциала. . Измерение распределения потенциала требовало измерения не только потенциала вблизи токовых электродов, но и низких значений потенциала вдали от них. Следовательно, для усиления потенциала был необходим повышенный ток, а для этого требовался прибор, способный регулировать величину подаваемого тока. Величину инжектируемого тока измеряли амперметром мультиметра (модель 3458A, Keysight; Санта-Роза, Калифорния, США) с разрешением 1 пА.

Измерение напряжения

Измерение напряжения проводилось с помощью электрометра (модель 6514, Кейтли, Кливленд, Огайо, США), установленного в режим измерения напряжения. Этот прибор также использовался для дифференциальных измерений. Его минусовая клемма была закорочена на минусовую клемму источника тока. В режиме измерения напряжения максимальное входное сопротивление составляет 200 ТОм, а сопротивление изоляции между отрицательной клеммой и заземлением корпуса — 10 ГОм.

Шумоподавление

Мы электрически изолировали закороченную отрицательную клемму от заземления шасси, чтобы предотвратить влияние помех заземления. Каждый измерительный прибор был подключен к источнику питания через трансформатор для исключения помех от розетки. При всех измерениях сопротивления и напряжения защита снижает ток утечки.

Среда измерения

На рис. 3 показана схема лаборатории. Температуру в лаборатории поддерживали на уровне 30 °С с помощью кондиционера во время всех измерений. Относительная влажность контролировалась осушителем (модель DM-10; Накатоми, Нагано, Япония), способным устанавливать влажность в диапазоне 30–90% с шагом 5% и увлажнитель (модель HD-152, Dainichi, Ниигата, Япония), программируемый на 60%, 70% или 80% влажности. Условия влажности поддерживались во всей лаборатории, за исключением условий очень высокой влажности, которые поддерживались только внутри виниловой палатки. Температура и относительная влажность записывались ежечасно с помощью регистратора температуры и влажности (модель LR5001, Хиоки, Уэда, Япония), расположенного рядом с образцом гранита. Образец гранита, термогигрометр и блок переключения были размещены на одном столе, а образец гранита был помещен на изолирующие резиновые пластины для предотвращения утечки тока. Образец гранита, подвергнутый анализам, показан на рис. 2а.

Рис. 3

а Схема расположения измерительной аппаратуры и б фотография измерительной системы в лаборатории

Изображение в натуральную величину , Калифорния, США). Все измерения контролировались программой LabVIEW (National Instruments, 15.0). Операторы не входили в лабораторию в период измерения.

Стабильность и достоверность измерений

В этом разделе оценивается стабильность и достоверность предложенной процедуры измерения.

Стабильность процедуры оценивали по стабильности сопротивлений, измеренных между токовыми электродами, R , измеренных , разности потенциалов, измеренной между потенциальными электродами, \({V}_{{\mathrm{P }}_{1}}\) − \({V}_{{\mathrm{P}}_{2}}\), а измеренный ток I . Для оценки стабильности мы установили шесть уровней относительной влажности и постоянную температуру. На каждом уровне мы проверяли стабильность шестью последовательностями повторных измерений.

Кроме того, мы проверили характеристики адгезии, наблюдая за контактной поверхностью, поскольку в нашей экспериментальной установке важна сильная адгезия между электродами и образцом.

Оценка стабильности

Конфигурация электродов

На рис. 4 показана цилиндрическая поверхность образца гранита и расположение электродов с измерительными приборами. Мы наблюдали контактную поверхность с помощью микрофокусной рентгеновской компьютерной томографии (КТ), чтобы подтвердить контактное состояние электродов. Результаты КТ на рис. 5 показывают, что электроды были хорошо прикреплены, несмотря на шероховатость поверхности, что свидетельствует о высокой адгезии, достигнутой предложенным методом.

Рис. 4

Схема измерения. z и θ — координаты, определенные на рис. 2a. Пунктирный квадрат — это измеритель сопротивления, R IN — входное сопротивление, R V — сопротивление изоляции между отрицательной клеммой и заземлением корпуса, HI — положительные клеммы, LO — отрицательные клеммы, C 1 и C 2 — токовые электроды, а P 1 и P 2 — потенциальные электроды. Электрометр (модель 6514, Китли, Кливленд, Огайо, США) в режиме измерения сопротивления подает известный постоянный постоянный ток, измеряет напряжение, вызванное поданным током, и измеряет сопротивление. Амперметр (модель 3458A, Keysight; Санта-Роза, Калифорния, США) был установлен для контроля величины инжектируемого тока. Электрометры (модель 6514, Кейтли, Кливленд, Огайо, США) с R ИН  = 200 ТОм выполнял функции измерителя сопротивления и вольтметра. a Пример фотографии электрода 2 диаметром 100 мм. КТ-изображения плоскостей b x–z и c x–y ; размер пикселя составляет приблизительно 4 мкм, а масштабная линейка на каждом изображении составляет 500 мкм. Черный цвет на КТ-изображениях представляет области пропускания рентгеновских лучей; белые области непрозрачны для рентгеновских лучей. Здесь черный цвет представляет в основном воздух, темно-серый — в основном гранит, а светло-серый — токопроводящий эпоксидный клей и провода 9.0037

Полноразмерное изображение

Выборка данных с настройкой влажности и температуры \({V}_{{\mathrm{P}}_{2}}\), измеряли в течение 600 с в каждом измерении, которое повторялось несколько раз. Отбор проб проводился каждую 1 с. Для устранения заряда между токоведущим электродом и поверхностью гранита все клеммы закорачивались после каждых 600 с измерения.
Время разряда для каждого повторного измерения было установлено на 2 ч во время измерений сопротивления в диапазоне ГОм. При измерениях сопротивления в диапазоне МОм использовалось более длительное время разряда, составляющее 6 ч, из-за большей величины подводимого тока (таблица 2).

Шесть последовательностей повторных измерений собрали данные для R измеренных , I и \({V}_{{\mathrm{P}}_{1}}\) — \({V}_ {{\ mathrm{P}}_{2}}\). Одна последовательность рассматривается как группа данных повторных измерений, выполненных при фиксированных влажности и температуре. Шесть последовательностей учитывали относительную влажность при шести заданных значениях (40 %, 50 %, 60 %, 70 %, 80 % и 90 %) и постоянной температуре (30 °C).

Процедура отделения сопротивления образца и контакта от измеренного сопротивления

Измеренный R , полученный двухполюсным измерением, включает сопротивление образца между токовыми электродами, R , образец , и контактное сопротивление между электродами, R , контакт . Мы разделяем R измеренный на R образец и R контакт по следующей процедуре.

Сначала определяем удельное сопротивление образца, ρ образец с использованием I и \({V}_{{\mathrm{P}}_{1}}\) — \({V}_{{\mathrm{P}}_{2} }\). Мы предполагаем, что образец однороден и изотропен. Когда ток I подается через токовый электрод, разность потенциалов \({V}_{{\mathrm{P}}_{1}}\) — \({V}_{{\mathrm{P }}_{2}}\) выражается как

$$V_{{{\text{P}}_{1} }} — V_{{{\text{P}}_{2} }} = \rho_{{{\text{образец}}}} K\left( {{\text{P}}_{1}, {\text{P}}_{2}} \right)I,$$

(1)

, где K — функция положения пары потенциальных электродов. В общем случае функция К определяется либо путем решения краевой задачи для распределения потенциала, либо экспериментально для заданной формы проводящей среды и заданных положений токовых электродов. Эта работа определяет K с использованием кода численного расчета, разработанного Suzuki et al. (2017), которая представляет собой модифицированную версию классической процедуры, предложенной Деем и Моррисоном (19).79) для цилиндрических координат.

Здесь неизвестный ρ образец определяется как соответствующий измеренному I , \({V}_{{\mathrm{P}}_{1}}\) − \({V}_ {{\mathrm{P}}_{2}}\), и найденное K . Как только ρ образец найден, разность потенциалов между токовыми электродами \({V}_{{\mathrm{C}}_{1}}-{V}_{{\mathrm{C}}_{ 2}}\) вычисляется:

$$V_{{{\text{C}}_{1} }} — V_{{{\text{C}}_{2} }} = \rho_{{ {\text{образец}}}} K\left( {{\text{C}}_{1}, {\text{C}}_{2}} \right)I, $$

(2)

из чего следует, что сопротивление между токоведущими электродами R образец определяется как

$$R_{{{\text{образец}}}} = \frac{{V_{ {{\text{C}}_{1} }} {-}V_{{{\text{C}}_{2} }}}}}{I} = \rho_{{{\text{образец}} }} K\left( {{\text{C}}_{1} ,{\text{C}}_{2} } \right).$$

(3)

Контактное сопротивление R Затем можно определить контакт . Сопротивление R , измеренное , полученное при двухвыводных измерениях, не совпадает с R образец но сумма R контакт и R образец . Обратите внимание, что контактное сопротивление R контакта не влияет ни на расчетное \({V}_{{\mathrm{C}}_{1}}\)−\({V}_{{\mathrm{C} }_{2}}\) ни I ; таким образом, R контакт не влияет на R образец в уравнении. 3. Предполагая, что контактные сопротивления R контакта на обоих токовых электродах одинаковы, R контакт определяется по

} .$$

(4)

Эта процедура для отделения сопротивления образца и контакта от измеренного сопротивления показана на рис. 6. Обратите внимание, что показанное расположение электродов принято в этом исследовании, и наша процедура может отделить образец и контакт сопротивления от измеренного сопротивления при любом расположении электродов.

Рис. 6

Оценка сопротивления между токовыми электродами. Координаты z и θ определены на рис. 2a. C 1 и C 2 — токовые электроды, а P 1 и P 2 — потенциальные электроды. \({V}_{{\mathrm{C}}_{1}},\) \({V}_{{\mathrm{C}}_{2}}\), \({V}_ {{\mathrm{P}}_{1}}\) и \({V}_{{\mathrm{P}}_{2}}\) представляют собой электрический потенциал при C 1 , C 2 , P 1 и P 2 . R измеренный , R образец и R контакт представляют собой, соответственно, измеренное сопротивление между токовыми электродами, сопротивление образца между токовыми электродами и контактное сопротивление на токовых электродах. I измеряемый ток. На левой диаграмме изображена область измерения (т.е. боковая поверхность образца), а на правой диаграмме представлена ​​численная модель области измерения с расчетными сетками. Выполняя численные расчеты при различных удельных сопротивлениях образцов, мы искали распределение потенциала, которое в основном объясняет наблюдаемые П}}_{2}}\). В расчетах предполагалось, что образец имеет однородную структуру удельного сопротивления. \({V}_{{\mathrm{C}}_{1}}\)–\({V}_{{\mathrm{C}}_{2}}\) извлекается из определенного распределения потенциала , и использовали для получения R образец путем деления на I

Изображение в натуральную величину

Проверка и обработка данных временных рядов

Стабильность измеренных значений сопротивления, тока и разности потенциалов оценивалась по временным рядам данных типа, изображенного на рис. 7, для относительной влажности 40 % и 30 °C. Данные временного ряда показывают переходные явления. Ток, зарегистрированный в течение примерно 1 минуты после начала измерения, был больше, чем указанный измерителем сопротивления (0,9нА; Таблица 2). Этот большой ток означал, что для стабилизации измеренного сопротивления и разности потенциалов требовалось несколько десятков секунд.

Рис. 7

Репрезентативные временные ряды данных сопротивления, тока и разности потенциалов. Результаты измерены в течение 600 с при относительной влажности 40 % и температуре 30 °C с использованием схемы измерения на рис. 3. a Сопротивление между C 1 и C 2 , измеренное измерителем сопротивления. b Ток, измеренный амперметром. c Потенциальная разница между P 1 и P 2 . Инжектируемый ток стабилизировался в течение нескольких десятков секунд после начала измерения. Первоначально он был больше, чем указанный ток, используемый измерителем сопротивления для измерения сопротивления в диапазоне ГОм, и интерпретировался как пусковой ток. Этот пусковой ток вызвал также стабилизацию сопротивления в течение нескольких десятков секунд, после чего сопротивление увеличилось. Это было расценено как зарядка. Таким образом, минимум в данных сопротивления за 600 с считается наиболее репрезентативным значением, поскольку влияние пускового тока и зарядки, вероятно, минимально. Ток и разность потенциалов принимались за их значения в то время, когда сопротивление было самым низким, как показано пунктирной линией 9.0037

Изображение полного размера

Большой ток в начале измерения был интерпретирован как пусковой ток. Увеличение наблюдаемого сопротивления после установления тока, вероятно, соответствует зарядке. Оба этих эффекта сместили измеренное сопротивление к более высоким значениям, чем их фактические значения. Поэтому разумно принять минимальное значение, наблюдаемое каждые 600 с данных сопротивления, которое, вероятно, включает наименьшее влияние зарядного и пускового тока.

С другой стороны, после пускового тока ток и разность потенциалов стали почти постоянными в данных временного ряда, что указывает на небольшую поляризацию всего образца. Для стандартизированного отбора были выбраны ток и разность потенциалов в момент минимального сопротивления, как показано пунктирной линией на рис. 7.

Стабильность повторных измерений

влажности в шести последовательностях. В каждом случае температура варьировалась не более чем приблизительно на 0,5 °C, а влажность варьировалась не более чем приблизительно на 3%. Измеренные температура и влажность были намного более стабильными, чем у наружного воздуха.

Таблица 3 Стабильность температуры и относительной влажности в каждой последовательности

Полноразмерная таблица

На рис. 8 и в таблице 4 показаны результаты повторных измерений в шести последовательностях и их статистическое сравнение соответственно. Рисунок 8a подтверждает, что указанный ток 0,9 нА был введен правильно без тока утечки. На рис. 8б, в показана высокая стабильность и воспроизводимость измерения. Поскольку ток, протекающий через амперметр, представляет собой сумму инжектируемого тока и шумового тока, наблюдаемый ток больше заданного тока в 0,9нА. Мы определили колебания в каждой последовательности как стандартное отклонение всех измерений в каждой последовательности. Разности потенциалов и сопротивления значительно уменьшались с увеличением абсолютной влажности, при этом измеренное сопротивление было особенно чувствительно к абсолютной влажности даже в пределах каждой последовательности.

Рис. 8

Ток, разность потенциалов и сопротивление относительно абсолютной влажности. a Ток, измеренный амперметром, и b , измеренная разность потенциалов между P 1 и P 2 в зависимости от абсолютной влажности. c Измеренное сопротивление между C 1 и C 2 в зависимости от абсолютной влажности в логарифмической шкале. Измерения были повторены в шести последовательностях относительной влажности (40%, 50%, 60%, 70%, 80% и 90%) при постоянной температуре (30 °C) с символами, указывающими последовательность измерений. Величина подаваемого тока зависела от диапазона измерения сопротивления (табл. 2)

Изображение в натуральную величину

Таблица 4 Статистическое сравнение повторных измерений

Полноразмерная таблица

Стабильность четырехтерминального измерения оценивалась с использованием стандартных отклонений разности потенциалов между потенциальными электродами P 1  − P 2 и интенсивности инжектируемый ток. Двухтерминальное измерение оценивали с использованием стандартного отклонения сопротивления, измеренного при каждой настройке влажности. В таблице 4 перечислены эти статистические данные вместе с усредненными значениями соответствующих величин. Из перечисленных значений (за исключением нескольких выбросов вручную) и результатов прямого моделирования мы оценили ρ образец , как указано в таблице 5, с помощью процедуры, описанной в разделе «Процедура отделения сопротивления образца и контакта от измеренного сопротивления». Эта оценка исключила отрицательные значения разности потенциалов между P 1 и P 2 , которые проявлялись при настройках влажности 70 % и 80 %, поскольку разность потенциалов между этими электродами должна быть положительной, а, следовательно, отрицательное значение означает некоторую проблему с измерение. При настройках влажности 70 % и 80 % сигнал напряжения, генерируемый подаваемым током, становится очень слабым, поскольку R измеренный приближается к нижнему пределу диапазона ГОм электрометра (Keithley 6514). В таблице 2 показано, что ток инжекции прибора составляет 1 нА в диапазоне ГОм и 1 мкА в диапазоне МОм. Необходимо выбрать соответствующий диапазон для предотвращения опасной подачи высокого напряжения. Поэтому при настройках влажности 70 % и 80 % наблюдаемый сигнал был настолько мал, что шум сигнала на мгновение вызывал очень маленькое отрицательное значение. Стандартные отклонения расчетного удельного сопротивления были малы по сравнению с их средними значениями, что свидетельствует о стабильности полученных ρ образец . Обратите внимание, что порядок полученного удельного сопротивления (от 10 5 до 10 6 Ом·м) при влажности от 50 до 80% соответствовал значениям объемного удельного сопротивления сухого гранодиорита, указанным в Chiba and Kumada (1994).

Таблица 5 Статистическое сравнение оценок удельного сопротивления при повторных измерениях

Полноразмерная таблица

Оценка сопротивления между токовыми электродами и контактного сопротивления

Рисунок 9показаны оценочные значения для R образца и R контакта . Не только R образец , но и R контакт значительно уменьшались с увеличением абсолютной влажности, что дополнительно свидетельствует о необходимости контроля влажности в лаборатории для измерения сопротивления сухих пород.

Рис. 9

Расчетное контактное сопротивление и сопротивление образца относительно абсолютной влажности. Сопротивления между токовыми электродами C 1 и C 2 представлены как функция абсолютной влажности в логарифмической шкале. Пунктирная линия представляет результаты экспоненциальной аппроксимации, а символы указывают последовательность измерений. Сопротивление образцов оценивали численно по измеренным значениям тока и разности потенциалов на рис. 8а, б. Контактное сопротивление составляет половину значения, полученного путем вычитания расчетного сопротивления образца из измеренного значения сопротивления на рис. 8c

Изображение в натуральную величину

R контакт был намного больше, чем R образец , и составлял большую часть каждого R измеренного значения на рис.  8c. Это говорит о том, что площадь пути тока, присутствующего на поверхности соединения электрода, мала по сравнению с видимым размером электрода: кажется, что ток течет между поверхностью породы и электродом только через часть площади контакта, наблюдаемую при КТ.

Изменения в R обр. и ρ обр. при изменении влажности объясняли поглощением влаги образцом. Alvarez (1973) и Okuyama (1973) сообщили, что влага сильно изменяет сопротивление и удельное сопротивление сухой породы. Alvarez (1973) пришел к выводу, что адсорбция молекул воды минералами изменяет сопротивление образцов горных пород, что также подтверждается настоящими результатами.

Полученное здесь удельное сопротивление соответствует сопротивлению породы, рассматриваемой как совокупность минералов. Хотя поверхностная пленка воды в нанометровом масштабе или тоньше также может влиять на удельное сопротивление, поверхностная проводимость в двойном электрическом слое здесь считается незначительной, поскольку наши эксперименты проводились при низкой влажности. Предыдущие исследования (например, Gee et al. 1990; Маццоко и Уэйнер, 1999 г.; Пэшли и Китченер, 1979) обнаружили, что водяная пленка на поверхности кварца имеет толщину в несколько нанометров при относительной влажности около 95%. Поскольку наши эксперименты проводились в условиях более низкой влажности, толщина пленки воды в наших измерениях принималась равной нескольким нм или менее. В этом случае, если только концентрация ионов воды в атмосфере не очень высока, нет необходимости учитывать влияние двойного электрического слоя. Наблюдаемое высокое удельное сопротивление и сопротивление нашего образца породы согласуется с этим предположением.

Мы интерпретируем изменения в контакте R как отражение атмосферной влаги, проникающей в контактную поверхность и заполняющей мельчайшие зазоры между электродом и поверхностью породы, таким образом увеличивая точки контакта. Разумно предположить, что адсорбция влаги будет происходить даже на поверхности контакта. Линейная аппроксимация оценочных результатов (рис.  9) используется для исследования того, может ли связь между абсолютной влажностью и контактом R быть выражена простой функцией. по оценкам 9{a{H}_{A}}\), где C и a — константы, а H A — абсолютная влажность.

Оценка достоверности

Для проверки достоверности методики оценки удельного сопротивления образца, описанной в разделе «Процедура отделения сопротивления пробы и контакта от измеренного сопротивления», мы применили метод к пластиковым образцам с известным удельным сопротивлением. Мы переработали каждый вид пластика в цилиндр и тонкий диск. Удельное сопротивление тонкого диска определялось измерением объемного сопротивления, а сопротивление цилиндра определялось нашим методом. Полученные значения сопротивления сравнивались с номинальным значением сопротивления поставщика.

Мы использовали два типа пластика с различным удельным сопротивлением: один с низким (MC501CD R2, Mitsubishi Chemical Advanced Materials, Токио, Япония) и другой с высоким (MC500AS R11, Mitsubishi Chemical Advanced Materials, Токио, Япония). На рисунке 10 показаны фотографии образцов. Их номинальные значения удельного сопротивления составляют от 10 0 до 10 2 Ом·м и от 10 8 до 10 10 Ом м соответственно (Mitsubishi Chemical Advanced Material 2020a; b). Каждый был разрезан на цилиндр и тонкий диск (рис. 10а1, а2, б1 и б2). Для тонкого диска к обоим концам были прикреплены токовые электроды из проводящей эпоксидной смолы, а к боковой поверхности — потенциальные электроды из проволоки (рис. 10а3, б3). Эта установка для измерения объемного удельного сопротивления такая же, как и у Collet (1959) и Чиба и Кумада (1994). С другой стороны, каждый цилиндр имел несколько небольших электродов, прикрепленных к его боковой поверхности для измерения по предложенной нами методике. На рисунке 11 показана боковая поверхность пластикового цилиндра и расположение электродов с измерительными приборами. Эта установка была такой же, как и для образца породы.

Рис. 10

Фотографии установки для измерения пластиковых образцов с наложенными размерами r , θ и z определение оси координат. Верхний ряд: цилиндрические пластиковые образцы a1 MC501CD R2 (Mitsubishi Chemical Advanced Materials, Токио, Япония; диаметр 52 мм, длина 100 мм) и b1 MC500AS R11 (Mitsubishi Chemical Advanced Materials, Токио, Япония; диаметр 63 мм, 100 мм). длина мм). Средний ряд: образцы тонкодискового пластика (диаметр 52 мм, длина 30) a2 MC501CD R2 и b2 MC500AS R11. Нижний ряд: расположение проволочных потенциальных электродов вокруг боковой поверхности образцов тонкого диска и прикрепленных к их концам проводящих эпоксидно-клеевых токовых электродов, a3 MC501CD R2 и b3 MC500AS R11

Изображение полного размера

Рис. 11

Схема измерения цилиндрических пластиковых образцов. z и θ — координаты, указанные на рис. 10. R IN — входное сопротивление, R В — сопротивление изоляции между отрицательным выводом и заземлением корпуса, HI обозначает положительные выводы, LO обозначают отрицательные клеммы, C 1 и C 2 — токовые электроды, а P 1 , P 2 , P 3 , P 4 , P 5 и P 6 — потенциальные электроды. Источник постоянного тока (модель 6243, АЦП; Сайтама, Япония) вводил известный постоянный ток. Амперметр (модель 3458A, Keysight; Санта-Роза, Калифорния, США) контролировал вводимый ток. Электрометры (модель 6514, Китли, Кливленд, Огайо, США) с R IN  = 200 ТОм выступали в качестве вольтметров

Изображение полного размера

Удельное сопротивление CD R2 и AS R11, определенное измерением объемного удельного сопротивления, составило 2,48 Ом·м и 1,50 × 10 7 Ом·м соответственно. В таблицах 6 и 7 перечислены результаты нашей процедуры. Результаты обоих образцов по обоим методам в целом соответствовали друг другу и номинальным значениям. Определенное удельное сопротивление АС R11 оказалось на порядок ниже нижней границы номинального диапазона. Отклонение было отнесено к ошибке продукта, поскольку значения, полученные обоими методами измерения, совпадали друг с другом.

Таблица 6. Результаты измерений образца пластика с низким удельным сопротивлением (CD R2)

Полноразмерная таблица

Таблица 7. Результаты измерений образца пластика высокого сопротивления (AS R11)

Полноразмерная таблица

Эти результаты подтверждают, что ρ образец может быть правильно оценен с помощью нашей процедуры как для образцов с высоким, так и с низким удельным сопротивлением, тем самым демонстрируя правильность нашей процедуры. Они также подтверждают, что наш метод может правильно оценить ρ образец независимо от расположения электродов.

Электрические измерения с использованием массива электродов

Мы провели электрические измерения на неповрежденной породе с использованием множества электродов в простой конфигурации в качестве первого шага к измерениям с помощью электрической томографии. В образец подавался постоянный ток, и результирующее распределение потенциала на цилиндрической поверхности образца измерялось с помощью массива электродов. Удельное сопротивление образца, ρ образца , определяли с помощью численного расчета с измеренным распределением потенциала и тока.

Процедура измерения

Установка и процедура измерения

На рисунке 12 показаны фотография и схематическая диаграмма цилиндрической поверхности образца гранита, на которой были расположены 40 электродов.

Рис. 12

Фотография и принципиальная схема измерительной установки с набором электродов. a Цилиндрический образец породы (диаметр 52 мм и длина 100 мм), наложенный друг на друга, размеры r , θ и z определяющие его оси координат. К цилиндрической поверхности крепились электроды, а провода, прикрепленные к электродам, обеспечивали подключение измерительных приборов. б Схема измерения. z и θ — координаты, определенные на рис. 10a. Пунктирный квадрат обозначает постоянный источник постоянного тока, R IN — входное сопротивление, R V — сопротивление изоляции между отрицательной клеммой и заземлением шасси, HI обозначает положительные клеммы, а LO обозначает отрицательные клеммы. Источник постоянного тока (модель 6243, АЦП; Сайтама, Япония) вводил известный постоянный ток. Амперметр (модель 3458A, Keysight; Санта-Роза, Калифорния, США) контролировал величину инжектируемого тока. Электрометры (модель 6514, Keithley; Кливленд, Огайо, США) с R IN  = 200 ТОм служили вольтметрами

Изображение в натуральную величину

Во время измерения подавался постоянный постоянный ток. Электрический потенциал каждого потенциального электрода измеряли посредством переключения клемм. Положительная клемма V 1 переключалась между электродами с помощью переключателя, а клемма V 2 была зафиксирована во время измерения (рис. 12b). Выборка производилась каждую 1 с. Электрический потенциал измеряли в течение 600 с для каждого потенциального электрода. Из этого измерения видно, что распределение потенциала относительно потенциала электрода, подключенного к В 2 был получен. Потенциал игнорировался в течение первых 5400 с от начала подачи тока, чтобы избежать влияния пускового тока. В конце последовательности мы повторно измерили потенциал на электроде, ранее оцененном в начале последовательности, чтобы подтвердить, что потенциал не изменился во времени. Во время измерения температуру поддерживали на уровне около 30 °C, а относительную влажность поддерживали на уровне около 70%; таким образом, абсолютная влажность поддерживалась на уровне около 21,7 г/м 3 .

Методика определения удельного сопротивления образца по измеренному распределению потенциалов

На основании измеренных значений разности потенциалов и силы тока определяли ρ образца по методике, описанной в «Методике отделения сопротивления образца и контакта от измеренного сопротивления » раздел. Тест на стабильность в разделах «Стабильность повторных измерений» и «Оценка сопротивления между токовыми электродами и контактного сопротивления» определен ρ образец и R образец используют только одну разность потенциалов между одной парой потенциальных электродов, но здесь ρ образец и R образец определяют по 3 распределениям потенциалов . При моделировании предполагалось, что среда имеет однородное и изотропное удельное сопротивление. Поскольку измерение массива требует относительно большого времени (30 000 с) для каждой последовательности, интенсивность подаваемого тока включала незначительные колебания, хотя мы пытались поддерживать постоянный ток 100 нА. Влияние этого на измеряемый потенциал необходимо учитывать при сравнении результатов с результатами численных расчетов при фиксированной силе тока. Поэтому мы нормализовали измеренный потенциал V нескорректированное по V скорректированное  =  V нескорректированное \(\frac{\left(100 \mathrm{nA}\right)}{I}\) и расценил его как измеренное значение . Значение ρ образца определяли таким образом, чтобы оно сводило к минимуму общую разницу между измеренным и рассчитанным потенциалом на 38 потенциальных электродах, исключая токовые электроды, по следующей процедуре. Здесь уравнение (1) эквивалентно

$$V_{i} — V_{{\left( {Z1,\theta 4} \right)}} = \rho_{{{\text{sample}}}} K\left ( {i,\left( {Z1,\theta 4} \right)} \right)I + V_{{{\text{offset}}}} . $$

(5)

В i – электрический потенциал на потенциальном электроде в точке i , измеренный путем переключения клемм. V ( Z 1, θ 4) – электрический потенциал на потенциальном электроде в точке ( Z 1, θ 4). Константа В смещение представляет собой разницу между фактическим и расчетным потенциалами в опорной точке \(\left(Z1,\theta 4\right)\). K определяется в соответствии с разделом «Процедура отделения пробы и контактного сопротивления от измеренного сопротивления». Два неизвестных, ρ образец и V смещение , определены как соответствующие измеренному I и \({V}_{i}-{V}_{\left(Z1,\theta 4 \right)}\) по методу наименьших квадратов.

Результаты и обсуждение

Проверка и обработка данных временного ряда

На рис. 13a1–e1 показаны потенциалы, полученные в каждом z — линия, указанная на рис. 12а, б. Смещение V , определенное в разделе «Процедура отделения сопротивления образца и контакта от измеренного сопротивления», было удалено из значений измерений, показанных на рис. 13. В каждой точке данные, полученные в семь моментов времени (т.е. 60, 100, 200 , 300, 400, 500 и 600 с) во временном ряду 600 с: их инвариантность подтверждает стабильность данных временного ряда после пускового тока; тем не менее, мы использовали среднее значение последних 100 с из 600 с данных, поскольку ожидается, что конец временного ряда будет иметь наименьший шум из-за переключения терминала. В текущем измерении также использовалось среднее значение за последние 100 из 600 секунд данных.

Рис. 13

Профили электрического потенциала в окружном направлении θ на каждом z по измерениям с использованием массива электродов. Координаты Z и θ определены на рис. 12. A профиль при Z 1 = 16,7 мм, B при Z 2 = 33,3 мм, C AT Z = 33,3 мм, C AT Z 4 = 33,3 мм, C в Z = 33,3 мм, C . 50 мм, d в z 4 = 66,7 мм и e в z 5 = 83,3 мм. Левые панели ( a1 e1 ) показывают измеренное значение с прошедшим временем (60, 100, 200 с и т. д.) с начала измерения на каждом потенциальном электроде. Символы указывают время сбора данных. Контрольной точкой для измеренного распределения потенциала, используемого для сравнения с численными результатами, является средняя точка между токоведущими электродами. Правые панели показывают численные результаты прямого моделирования (от a2 до e2 ). Оранжевые и синие точки соответственно обозначают экспериментальные и численные результаты. В экспериментальных результатах планки погрешностей меньше символов. Каждое измеренное значение представляет собой потенциал на каждом электроде, усредненный за последние 100 с измерения. Численные результаты были рассчитаны с использованием среднего значения всех 100-секундных данных об интенсивности тока в соответствующее время потенциального наблюдения. Измеренные значения нормированы на средний ток для сравнения

Изображение в натуральную величину

Полученное распределение потенциалов и результаты моделирования

Сравнение измеренных потенциалов и результатов прямого моделирования с оптимальным значением ρ образца показано на рис. 13a2–e2. Все линии z показали согласованные измеренные и рассчитанные потенциалы, что указывает на достоверность измерения.

Кроме того, удельное сопротивление, полученное с помощью массива электродов, соответствовало результатам повторных измерений в шести последовательностях при учете влияния влажности. Удельное сопротивление, определенное с помощью массива электродов, составило 6,7 × 10 9 .0014 5 Ом·м. Повторные измерения при относительно высокой влажности проводились при абсолютной влажности 20,3 ± 0,5 и 23,6 ± 0,7 г/м 3 , тогда как матричные измерения проводились при абсолютной влажности 21,7 г/м 3 , что находится между двумя значениями повторные измерения. Соответствующие удельные сопротивления, определенные при повторных измерениях, составляли (1,7 ± 0,4) × 10 6 и (1,4 ± 1,0) × 10 5 Ом·м соответственно, а сопротивление, определенное по результатам линейных измерений, оказалось между ними, как и ожидалось, учитывая зависимость удельного сопротивления от влажности.

Массивное измерение будет применяться к электрической томографии в сочетании с процессом инверсии. Электрическая томография ранее считалась возможной только в ограниченных условиях, таких как высокая водонасыщенность (Stacey 2006). Тем не менее, настоящие результаты для сухой породы демонстрируют, что наша процедура может облегчить томографические измерения для различных целей в более широких условиях, чем рассматривалось ранее.

Интересным объектом измерения является объект, содержащий трещины. Испытания на сжатие образцов гранита того же размера, что и здесь, проводились широко, и изготовить образцы с неоднородной структурой не составляет труда. Сравнение результатов электрических и компьютерных измерений может дать полезную информацию об электрических свойствах гетерогенных структур. В предыдущих исследованиях использовалась компьютерная томография для изучения распределения трещин в образцах гранита (например, Kawakata et al. 19).99).

Выводы

Мы предлагаем надежную методику стабильных многоточечных электрических измерений на образце горной породы с высоким контактным сопротивлением. В этом методе используются токопроводящие электроды с эпоксидным клеем для обеспечения надежного крепления и высокой проводимости на сухой поверхности породы. Стабильный ток инжектировали в высокоомные образцы с помощью постоянного источника постоянного тока с высоким внутренним сопротивлением. Напряжение было точно измерено в образцах с высоким сопротивлением посредством дифференциального измерения с помощью двух вольтметров с высоким входным сопротивлением. Проблема утечки тока через минусовую клемму вольтметра была решена путем замыкания ее на минусовую клемму источника тока. Контактное сопротивление и флуктуации потенциала на электроде с отрицательным током устранялись дифференциальным измерением. Температуру и влажность в лаборатории контролировали с помощью увлажнителя, осушителя и виниловой палатки. Потенциальные источники шумов сигналов от деятельности человека были устранены за счет использования дистанционного переключения терминалов и работы с приборами.

Мы применили новый метод к высушиванию образцов гранита и оценили его точность и стабильность в различных условиях абсолютной влажности. При каждой влажности измерения были хорошо воспроизводимы, что свидетельствует о стабильности нашего нового метода. Тем не менее, атмосферная влага сильно повлияла на сопротивление образца и контактное сопротивление, что свидетельствует о том, что влажность, наряду с температурой, является важным фактором окружающей среды, который необходимо контролировать в лаборатории. Очень высокое сопротивление, превышающее 100 ГОм, можно многократно измерять новым методом даже при использовании небольшого 100 мм 2 электрод. Мы также применили новый метод к нескольким образцам пластика с известным удельным сопротивлением, чтобы подтвердить согласованность результатов его удельного сопротивления с измерениями объемного удельного сопротивления.

Мы выполнили электрические измерения образца сухого гранита с использованием множества электродов в качестве первого шага к электрической томографии. Распределение потенциала, рассчитанное с помощью прямого моделирования, согласуется с измеренным распределением, что указывает на надежность процедуры измерения и ее потенциальные возможности для электротомографии образцов горных пород с высоким сопротивлением и высоким контактным сопротивлением (например, сухих пород). Мы также подтвердили, что определенное удельное сопротивление менялось, как и ожидалось, при изменении влажности.

Наличие данных и материалов

Данные, подтверждающие результаты этого исследования, доступны по запросу от соответствующего автора.

Сокращения

Х А :

Абсолютная влажность

Р измерено :

Измеренное сопротивление между токовыми электродами

Р образец :

Образец сопротивления между токовыми электродами

Р контакт :

Контактное сопротивление на электродах

Р В :

Входное сопротивление

Р В :

Сопротивление изоляции между минусовой клеммой и массой шасси

В смещение :

Разница между фактическим и расчетным потенциалами в контрольной точке ( Z 1, θ 4)

\(V_{\text{P1}} — V_{\text{P2}}\) :

Разность потенциалов между потенциалами электродов

\(V_{{{\text{C1} }}} — V_{{{\text{C2} }}}\) :

Разность потенциалов между токовыми электродами

В неисправленный :

Разность потенциалов без поправки на флуктуации силы тока инжекции при измерении массива

В исправлено :

Разность потенциалов с поправкой на колебания силы тока инжекции при измерении массива

р образец :

Удельное сопротивление образца

я :

Инжектируемый ток

Ссылки

  • Альварес Р. (1973) Влияние атмосферной влаги на удельное сопротивление горных пород. J Geophys Res 78(11):1769–1779

    Статья Google ученый

  • Borsic A, Comina C, Foti S, Lancellotta R, Musso G (2005) Визуализация неоднородностей с помощью электроимпедансной томографии: лабораторные результаты. Геотехника 55(7):539–547

    Артикул Google ученый

  • Брейс В.Ф., Оранж А.С., Мэдден Т.Р. (1965) Влияние давления на удельное электрическое сопротивление водонасыщенных кристаллических пород. J Geophys Res 70(22):5669–5678

    Статья Google ученый

  • Чиба А., Кумада М. (1994) Измерение удельного сопротивления образцов гранита и туфа – влияние удельного сопротивления порового флюида на удельное сопротивление породы. Буцури-Танса 47 (4): 161–172 ( На японском языке с резюме на английском языке )

    Google ученый

  • Цанга LS (1959) Лабораторное исследование перенапряжения. В: Уэйт Дж. Р. (ред.) Исследование перенапряжения и геофизические приложения. Pergamon Press, Оксфорд, стр. 50–60

    Глава Google ученый

  • Коломер М.Т., Андерсон М.А. (2001) Ксерогели кремнезема с высокой пористостью, приготовленные методом золь-гель в виде частиц: структура пор и протонная проводимость. J Некристаллические твердые вещества 290(2–3):93–104

    Статья Google ученый

  • Костер Х.П. (1948) Электропроводность горных пород при высоких температурах. Geophys J Int 5:193–199

    Статья Google ученый

  • Dey A, Morrison HF (1979) Моделирование удельного сопротивления трехмерных структур произвольной формы. Геофизика 44(4):753–780

    Статья Google ученый

  • Дикин Ф., Ван М. (1996) Томография электрического сопротивления для технологических процессов. Meas Sci Technol 7(3):247–260

    Статья Google ученый

  • Fuji-ta K, Katsura T, Tainosho Y (2004) Измерение электропроводности гранулита в условиях среднего и нижнего давления земной коры и температуры. Geophys J Int 157(1):79–86

    Статья Google ученый

  • Фудзи-та К., Кацура Т., Мацудзаки Т., Итики М., Кобаяши Т. (2007) Измерение электропроводности гнейса в условиях P-T от средней до нижней коры. Tectonophys 434(1–4):93–101

    Статья Google ученый

  • Джи М.Л., Хили Т.В., Уайт Л.Р. (1990) Эффекты гидрофобности при конденсации пленок воды на кварце. J Коллоидный интерфейс Sci 140:450–546

    Статья Google ученый

  • Holder DS, Rao A, Hanquan Y (1996) Визуализация физиологически вызванных реакций с помощью электроимпедансной томографии с корковыми электродами у кролика под наркозом. Physiol Meas 17(4A):A179

    Артикул Google ученый

  • Karhunen K, Seppänen A, Lehikoinen A, Blunt J, Kaipio JP, Monteiro PJ (2010) Томография электрического сопротивления для оценки трещин в бетоне. ACI Mater J 107 (5): 523–531

    Google ученый

  • Кария К.А., Шенкленд Т.Дж. (1983) Электропроводность сухих пород нижней коры. Геофиз 48(1):52–61

    Статья Google ученый

  • Каваката Х., Чо А., Кияма Т., Янагидани Т., Кусуносе К., Шимада М. (1999) Трехмерные наблюдения процесса разломов в граните Вестерли в одноосных и трехосных условиях с помощью рентгеновской компьютерной томографии. Тектонофизика 313(3):293–305

    Артикул Google ученый

  • Mazzoco RR, Wayner PC Jr (1999) Водные смачивающие пленки на плавленом кварце. J Коллоидный интерфейс Sci 214:156–169

    Статья Google ученый

  • Meier T, Luepschen H, Karsten J, Leibecke T, Großherr M, Gehring H, Leonhardt S (2008) Оценка регионального рекрутмента и дерекрутмента легких во время исследования PEEP на основе электроимпедансной томографии. Медицинская интенсивная терапия 34(3):543–550

    Артикул Google ученый

  • Mitsubishi Chemical Advanced Materials (2020a) MC Nylon MC501CD R2 (электропроводящий класс). https://www.mcam.com/jp-en/products/engineering-plastics/engineering-80-160/extruded-cast-nylons/mc501cd-r2/. По состоянию на 31 декабря 2020 г.

  • Mitsubishi Chemical Advanced Materials (2020b) MC Nylon MC500AS R11 (неуглеродный антистатик). https://www.mcam.com/jp-en/products/engineering-plastics/engineering-80-160/extruded-cast-nylons/mc500as-r11/. По состоянию на 31 декабря 2020 г.

  • Окуяма Ю. (1973) Влияние содержания воды на удельное электрическое сопротивление горных пород. Bull Akita Natl Coll Technol 8: 110–114 ( на японском языке )

    Google ученый

  • Пэшли Р.М., Китченер Дж.А. (1979) Поверхностные силы в адсорбированных многослойных слоях воды на кварце. J Коллоидный интерфейс Sci 71:491–500

    Статья Google ученый

  • Соффер А., Фолман М. (1966) Поверхностная проводимость и механизмы проводимости при адсорбции паров на кремнеземе. Trans Faraday Soc 62:3559–3569

    Статья Google ученый

  • Стейси Р. (2006) Электроимпедансная томография. Геотермальная программа Междисциплинарные исследования в инженерии и науках о Земле. В: Технический представитель SGP-TR-182. Стэндфордский Университет.

  • Suzuki T, Yoshimura R, Yamazaki K (2017) Oshiman N (2017) Возможное моделирование конструкций цилиндрической формы. Disaster Prevent Res Inst Annu B 60 (b): 373–381 ( На японском языке с резюме на английском языке )

    Google ученый

  • Tektronix (2016 г.) Справочник по измерениям низкого уровня, 7-е изд. Tektronix, Бивертон

    Google ученый

  • Умедзава Р. , Кацура М., Накашима С. (2018) Электропроводность на поверхности наночастиц кремнезема с адсорбированной водой при различной относительной влажности. e-J Surf Sci Nanotechnol 16:376–381

    Артикул Google ученый

  • Ямасита Ф., Фукуяма Э., Мидзогучи К. (2014) Исследование механизма ослабления скольжения землетрясений с электропроводностью: быстрый переход от контакта неровностей к измельчению выемки. Geophys Res Lett 41(2):341–347

    Статья Google ученый

Загрузить ссылки

Благодарности

Мы благодарим Национальный исследовательский институт наук о Земле и устойчивости к стихийным бедствиям и Научно-исследовательский институт устойчивой гуманосферы Киотского университета за предоставление измерительного оборудования, использованного в этом исследовании. Futoshi Yamashita, Hironori Kawakata и Yasuyuki Kano выражают благодарность за их помощь на ранней стадии этого исследования. Мы также благодарим Takuto Minami, Ryousuke Umezawa и Shinichi Takakura за ценные комментарии, которые улучшили предыдущую версию рукописи. Мы также благодарны анонимным рецензентам и ответственным редакторам Ясуо Огаве и Киёси Бабе за важные комментарии, позволившие улучшить нашу рукопись. Микрофокусные рентгеновские КТ-измерения проводились в рамках совместной исследовательской программы (номер 18B057) Центра перспективных морских исследований керна (CMCR) Университета Кочи. Мы благодарим Yuji Yamamoto, Masafumi Murayama и Takuya Matsuzaki за техническую поддержку в проведении микрофокусных рентгеновских КТ-измерений.

Финансирование

Это исследование было частично профинансировано Новыми исследовательскими исследованиями (28H-02, 29H-04) Научно-исследовательского института предотвращения стихийных бедствий Киотского университета.

Информация об авторе

Авторы и организации

  1. Высшая научная школа Киотского университета, Гокасё, Удзи, Киото, 611-0011, Япония Удзи, Киото, 611-0011, Япония

    Ryokei Yoshimura & Naoto Oshiman

  2. Miyazaki Observatory, Research Center for Earthquake Prediction, Disaster Prevention Research Institute, Kyoto University, 3884, Kaeda, Miyazaki, 889-2161, Japan

    Ken’ichi Yamazaki

Authors

  1. Takeshi Suzuki

    Посмотреть публикации автора

    Вы также можете искать этого автора в PubMed Google Scholar

  2. Рёкей Йошимура

    Посмотреть публикации автора

    Вы также можете искать этого автора в PubMed Google Scholar

  3. Ken’ichi Yamazaki

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  4. Naoto Oshiman

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

Взносы

TS разработал метод измерения, применил метод к образцам, интерпретировал полученные результаты, провел обсуждение и написал первый вариант рукописи. RY, KY и NO внесли свой вклад в анализ и интерпретацию данных, а также помогли в подготовке рукописи. Все авторы переработали и улучшили рукопись. Все авторы прочитали и одобрили окончательный вариант рукописи.

Автор, ответственный за переписку

Такеши Судзуки.

Декларации этики

Одобрение этики и согласие на участие

Неприменимо.

Согласие на публикацию

Неприменимо.

Конкурирующие интересы

Авторы заявляют об отсутствии конкурирующих интересов.

Дополнительная информация

Примечание издателя

Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

Права и разрешения

Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4.0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате при условии, что вы укажете автора(ов) оригинала и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons на статью, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

Перепечатки и разрешения

Об этой статье

Измерение-Журнал-Elsevier

ISSN: 0263-2241

Журнал Международного измерения. Паоло Карбоне, доктор философии

Приветствуются сообщения о новых достижениях во всех областях измерительной и приборостроительной науки и техники. Авторам предлагается представить новые материалы, представляющие достижения в этой области, конечной целью которых является повышение уровня техники по таким предметам, как: основы измерений и метрологии, наука об измерениях, датчики, измерительные приборы, методы измерения и оценки. , алгоритмы обработки и объединения данных измерений, процедуры оценки для анализа производительности измерительных систем, процессов и алгоритмов, математические модели для целей, ориентированных на измерения, и распределенные измерительные системы в подключенном мире.

Примечания:

  • Статьи, включающие результаты измерений, которые, хотя и важны для проверки любого данного научного исследования, но которые не предлагают новых идей в области, отличной от измерительной науки или техники, не подпадают под сферу охвата этого журнала;
  • Настоятельно требуется дисциплинированное использование общеизвестных метрологических терминов. Авторы могут получить доступ к информации обо всех соответствующих терминах, таких как точность измерения, неопределенность, закон распространения неопределенности и другие подобные термины: они определены в одобренных на международном уровне руководящих принципах, таких как Международный словарь метрологии (VIM) и Руководство по выражению Неопределенность в измерении (GUM), которые находятся в свободном доступе на https://www. bipm.org/en/publications/guides/;
  • Документ должен четко описывать контекст измерения, в котором проводилось исследование, путем проведения критического обзора современного состояния соответствующей совокупности знаний в области приборов и измерений и демонстрации того, как представленное исследование продвигает его. ;
  • Письмо, прилагаемое к заявке, должно четко описывать, насколько документ соответствует вышеуказанным требованиям.

Авторы, чьи рукописи посвящены исследованиям, разработкам и применению науки, техники и технологии датчиков и сенсорных систем, могут представить журнал в открытом доступе, Измерение: датчики .

Авторы, чьи рукописи сосредоточены на измерении продуктов питания и питания, также могут подать заявку на второе сопутствующее название журнала в открытом доступе, Measurement: Food.

Отправьте свою статью

  • Импакт-фактор этого журнала составляет 5,131, что позволяет ему занимать 11 место из 64 в Instruments & Instrumentation
  • Благодаря тому, что этот журнал проиндексирован в 13 международных базах данных, ваша опубликованная статья может быть прочитана и процитирована исследователями. по всему миру
CiteScore

7,8

Импакт-фактор

5,131

Уровень одобрения

21%

Время просмотра

7 недель

Время публикации

1,6 недели

Статистика журнала и другие показатели.

Заинтересованы в публикации в сопутствующем журнале?

Ниже вы найдете сопутствующие журналы, связанные с этим журналом.

  • Ускорение оценки шероховатости поверхности с использованием RANSAC и метода наименьших квадратов для анализа процесса износа при приработке поверхности плато

    Sho Nagai, Ichiro Yoshida, Kaito Oshiro, Ryo Sakakibara

  • Новый интеллектуальный метод диагностики неисправностей подшипников качения с использованием небольших образцов

    Xin Yang, Bing Liu и еще 3 судно на основе сегментации регионов и оценки разницы во времени

    Yu Zhang, Ningbo Shi и еще 6

Просмотреть все последние статьи

  • Специальный выпуск о расширенных измерениях микроструктуры строительных материалов

    Shengwen Tang, Hongjian Du, Juhyuk Moon, Behzad Nematollahi

  • Metamaterials for Antenna System Design and Optimization in the IoT Era

    Fadi Al-Turjman, Lakshmana Kumar Ramasamy, Swetha Amit

  • Informatics and Mathematical Modeling of Механика интеллектуальной обработки сигналов в сложных измерительных системах

    Prasanna S, Naveen Chilamkurti, Mohammad Hammoudeh, Seungmin Rho

Посмотреть все специальные выпуски

  • Измерение на перекрестке: измерение и моделирование

    Приглашенные редакторы: Лука Мари; Алессандро Джордани; Фабьен Грежи. Крайний срок подачи: 31 января 2023 г.

    23 сентября 2022 г.

  • Измерения на основе беспилотных летательных аппаратов (БПЛА)

    Приглашенные редакторы: Камал Джейн; Айман Хабиб; Рам Автар; Можде Шахбази; Анудж Тивари — Крайний срок подачи: 30 ноября 2022 г.

    18 июля 2022 г.

  • Измерения для мониторинга состояния конструкций

    Приглашенные редакторы: Хуа-Пэн Чен; Ян Ван; Росарио Сераволо; Ин Лэй; Джордж Марку; Лин Ю. Крайний срок подачи: 31 декабря 2022 г.

    13 мая, 2022

Посмотреть все предстоящие специальные выпуски Содержание

  • Руководство для подачи предложений для журналов Специальные выпуски

    3 февраля 2022

  • Добро пожаловать. Консультативный совет

    8 ноября 2021 г.

  • Специальные вопросы предстоящих измерений

    June 21, 2021

View all news

Editorial Board

Full editorial board

85 editors and editorial board members in 22 countries/regions

CN

China (16)

GB

United Королевство (13)

IT

Италия (11)

и еще 19

Гендерное разнообразие Распределение редакторов

На основе 81% ответивших редакторов

●8% женщины●92% мужчины●0% небинарные или гендерные различия●0% предпочитают не раскрывать информацию

Узнайте больше о Elsevier на тему разнообразия.

Получите доступ к последнему Глобальному гендерному отчету Elsevier.

Главный редактор. Гохари

  • Исследование и применение методов технической диагностики для проверки конструкции узла

    9 Файлы (2016) Petr Baron

  • Просмотреть все наборы данных Mendeley

    • Специальный выпуск для измерения в Machine Vision

      30 мая, 2021

    Просмотреть все специальные выпуски

    9004

    Просмотр Все Специальные выпуска

    111111111111190 гг.

    Этот журнал проиндексирован в:

    • EBSCOhost
    • Emerald Computer Abstracts
    • Cambridge Scientific Abstracts

    и еще 10

    Просмотреть все индексы

    Поддерживает открытый доступ

    OAОткрытый доступ

    SSПодписка

    Этот журнал предлагает авторам два варианта публикации своих исследований (открытый доступ или подписка).

    20172018201

    202021

    Всего было опубликовано 1439 статей. годы.

    Rank Top countries/regions Authors
    #1

    CN

    China
    2,281
    #2

    IN

    India
    558
    #3

    IT

    Италия
    331

    Просмотреть все страны

    Авторские ресурсы

    Независимо от того, планируете ли вы исследовательский проект или работаете над следующей рукописью, ресурсы Elsevier помогут вам.
    1. Исследования и подготовка

      • Академия исследователей
    2. Написание

      • Mendeley
      • Руководство для авторов
      • Submiters Semisting
      • .ships Wations. 9004.Sation Submiters Freadmiss
      • Отслеживание принятых статей
    Просмотреть все ресурсы и услуги

    Ваши исследовательские данные

    Сделайте свои исследовательские данные доступными, доступными, открываемыми и пригодными для использования.

    • Откройте для себя варианты обмена данными исследований
    • Публикация результатов вашего исследования в журнале Research Elements
    • Ускорение оценки шероховатости поверхности с использованием RANSAC и метода наименьших квадратов для анализа процесса износа при приработке поверхности плато

      Sho Нагаи, Итиро Ёсида, Кайто Осиро, Рё Сакакибара

    • Новый интеллектуальный метод диагностики неисправностей подшипников качения с использованием небольших образцов

      Синь Ян, Бин Лю и еще 3

    • Трехмерный метод мониторинга утечек для сосудов высокого давления на основе сегментации областей и оценки разницы во времени

      Ю Чжан, Нинбо Ши и еще 6

    Просмотреть все последние статьи Строительные материалы

    Shengwen Tang, Hongjian Du, Juhyuk Moon, Behzad Nematollahi

  • Метаматериалы для проектирования и оптимизации антенных систем в эпоху IoT

    FADI AL-TURJMAN, LAKSHMANA KUMAR RAMASAMY, SWETHA AMIT

  • Информатика и математическое моделирование механики интеллектуальной обработки сигналов.

    выпуски

    • Измерение на перекрестке: измерение и моделирование

      Приглашенные редакторы: Лука Мари; Алессандро Джордани; Фабьен Грежи. Крайний срок подачи: 31 января 2023 г.

      23 сентября 2022 г.

    • Измерения на основе беспилотных летательных аппаратов (БПЛА)

      Приглашенные редакторы: Камаль Джейн; Айман Хабиб; Рам Автар; Можде Шахбази; Анудж Тивари — Крайний срок подачи: 30 ноября 2022 г.

      18 июля 2022 г.

    • Измерения для мониторинга состояния конструкций

      Приглашенные редакторы: Хуа-Пэн Чен; Ян Ван; Росарио Сераволо; Ин Лэй; Джордж Марку; Лин Ю. Крайний срок подачи: 31 декабря 2022 г.

      13 мая 2022 г.

    View all forthcoming special issues content

    • Guidelines for submitting proposals for journal Special Issues

      February 3, 2022

    • Welcome to our new Early Career Advisory Board

      November 8, 2021

    • Предстоящие специальные выпуски измерений

      21 июня 2021 г.

    Просмотреть все новости

    Редколлегия

    Редколлегия в полном составе
