Стержневые теплые полы – плюсы и минусы, устройство и монтаж

устройство, монтаж своими руками, отзывы

Стержневой теплый пол обогревает помещение волнами инфракрасного диапазона. Это излучение характерно тем, что греет не воздух, а предметы, которые находятся в комнате, а те уже отдают тепло воздуху. Этого излучение обладает лечебными свойствами и положительно влияет на состояние нервной системы, уничтожает запахи и ионизирует воздух.

Структура и свойства

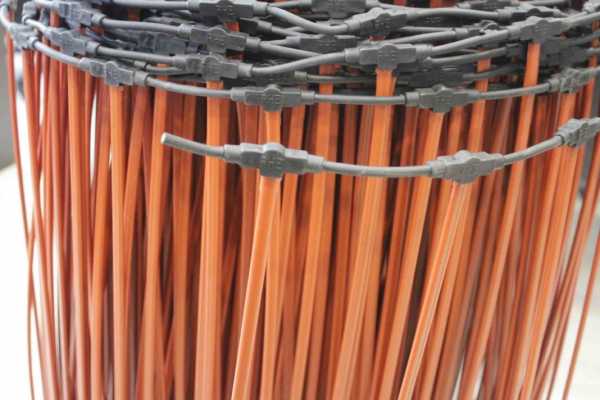

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

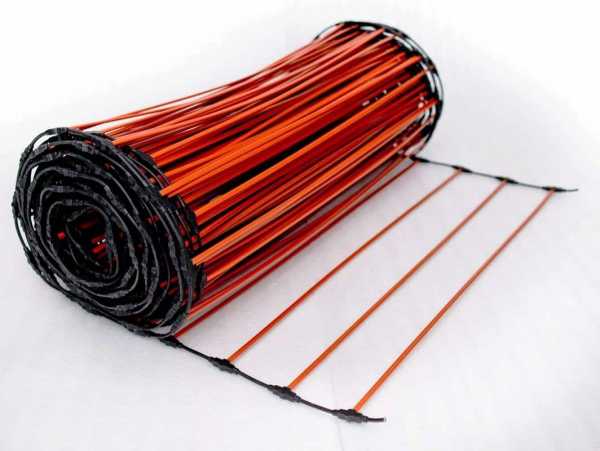

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Недостатки стержневого пола

Главный недостаток — высокая цена. Она намного выше даже чем у инфракрасных пленочных теплых полов, которые тоже дешевыми не назовешь. Второй недостаток — довольно сложное электрическое подключение (для людей несведущих). И третий — «мокрый» монтаж в стяжку или плиточный клей. Это означает, что ни о какой мобильности или строчном устройстве речь не идет, а также о том, что при необходимости ремонта придется разбивать стяжку.

Монтаж

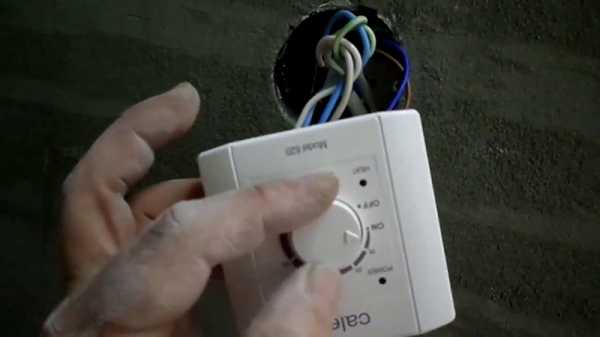

Начинается все с выбора места и установки терморегулятора. Его нужно расположить в удобном месте. Чаще всего это где-то в районе выключателя. Если пол будете делать в помещении с высокой влажностью (ванной и т.п.), то терморегулятор выносится в сухое помещение. При этом не забывайте, что датчик температуры и провода от нагревательных матов будете подключать к нему.

Затем рисуете план помещения в масштабе, выделяете на нем зоны, где установка обогревателей не нужна (под диванами, шкафами и т.д.). В оставшейся зоне разрабатываете план укладки инфракрасных стержней. Начинаться и заканчиваться маты должны 15-20см расстояние от стен. Ширина этого материала стандартная 83см. Потому тут особо ничего не придумаешь. Располагаться полосы греющих стержней могут на некотором расстоянии, а вот пересекаться и соприкасаться не должны.

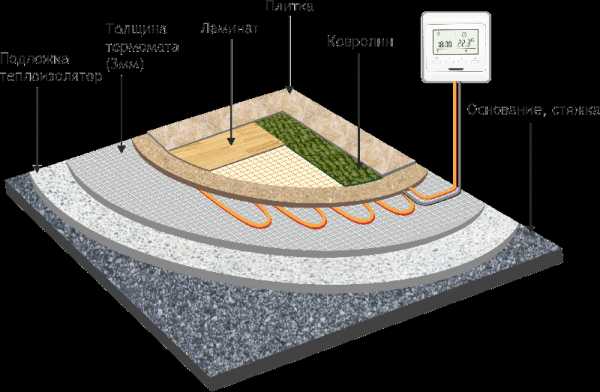

Схема монтажа теплого стержневого пола

Для укладки стержневого нагревателя пол должен быть ровным и чистым, иначе одинаковую толщину стяжки, а значит, и равномерного нагрева поверхности вы не добьетесь. Еще одно условие нормальной работы: для хорошей эффективности обогрева и для того чтобы за электричество не пришлось платить много, нужно сделать хорошую теплоизоляцию пола. Толщина материала для теплоизоляции зависит от того, какой тип помещения у вас находится снизу. Если это квартира, в которой есть отопление, достаточно рулонного не очень толстого теплоизолятора. Если вы живете на первом этаже, нужны будут более серьезные материалы: плиты полистирола, маты минеральной ваты и т.п. — зависит от климата и материала перекрытия, того как сделан черновой пол и т.д.

Для уменьшения потерь тепла на обогрев стен, необходимо проложить теплоизолятор и вдоль стены (с заходом на нее). Это может быть и демпферная лента, которая одновременно не даст образоваться щели под влиянием теплового расширения. А можно уложить ленточный утеплитель или полосу пенополистирола высотой в десяток сантиметров. После того, как уложите стяжку или плитку излишки отрежете, а потом установите плинтус.

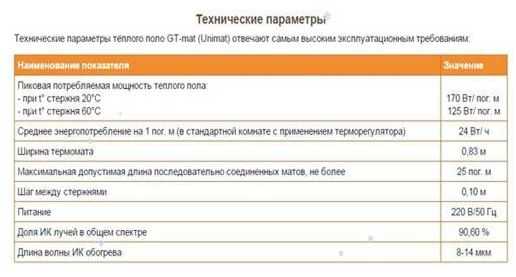

Стержневой теплый пол характеристики

Для теплоизоляции поверхности пола рекомендуют брать теплоизолятор с металлизированным верхним слоем. Обратите внимание! Не фольгированным, а металлизированным. При внешней схожести характеристики у материалов разные. Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху. А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы.

О том, какие материалы лучше использовать при укладке теплого пола читайте тут.

Укладывать плиты или полотна материала нужно вплотную, без зазоров. Если есть какие-то щели их нужно заполнить. Стыки проклеиваем скотчем или металлизированной клейкой лентой (если используем такие же материалы). Теперь можно раскатывать стержневой рулон. Начинают от той стены, на которой располагается терморегулятор.

Монтаж теплого стержневого пола под мягкие напольные покрытия

Дойдя до отметки, где нужен разворот, берете ножницы или бокорезы, и разрезаете соединительный провод посередине между двумя стержнями (не возле одного из них, а именно посередине). Поворачиваете рулон на 180^о и раскатываете в обратном направлении. Так повторяете до тех пор, пока не покроете всю площадь. Есть еще один способ — покупать не один большой рулон, а несколько маленьких подходящей длины. Тогда резать ничего не нужно. Например, стержневой теплый пол Unimat продается в комплектах от 1 до 7 метров (шаг при этом 1м). Есть также рулон на 25 метров. Например, если обогреваемая площадь в вашем помещении 6 метров, но вы планируете две полосы по три метра, то можно или купить один комплект на 6 метров и разрезать его в необходимом месте, или приобрести 2 комплекта по 3 метра и просто раскатать их рядом. Заплатите вы в обоих случаях одинаково (цены взяты с официального сайта Caleo, ведь «Юнимат» — это тоже их продукция).

Разложив маты на поверхности, фиксируете их скотчем к утеплителю и друг к другу. Затем в шахматном порядке вырезаете в утеплителе окошки для лучшей стыковки плиточного клея или стяжки с черновым полом (отсюда, кстати, следует, что черновой пол должен быть цементным или бетонным, о чем производители не говорят).

Электрическое подключение стержневых полов

Теперь настал черед сборки электрической схемы. В тех местах, где разрезали соединительные провода и требуется электрическое соединение, зачищаете изоляцию примерно на 0,7-1см. Берете коннектор, который идет в комплекте с нагревательным элементом, и в один из контактов вставляете оголенный проводник. При помощи клещей или пассатижей зажимаете его, проверяете на прочность соединения (дергаете).

Установка стержневого инфракрасного теплого пола

На провод надеваете термоусадочную трубку, также зачищаете его от изоляции и затем вставляете во второй контакт коннектора, зажимаете. Проверив на прочность соединения, берете строительный фен и нагреваете термоуадочную трубку, в которую вставлен коннектор. Потом натягиваете второую и тоже ее разогреваете до тех пор, пока она не обожмет соединение. Получили надежно заизолированный контакт. Таким образом собираете всю схему (смотрите пример схемы подключения стержневого теплого пола на рисунке). Те токоведущие провода, которые не используются изолируете концевыми комплектами (идут в комплекте).

Установка стержневого инфракрасного теплого пола

Собрав схему, приступаете к установке датчика температуры. Его желательно устанавливать в гофрошланге чтобы была возможность быстрой замены. Для скрытой установки нужно сделать штробу в полу (в стяжке). Укладываем в нее шланг и вставляем датчик, провода заводим на терморегулятор, подключаем к соответствующим гнездам. Также к терморегулятору заводим провода от стержневых матов и подключаем к нужным клеммам (схема подключения есть на каждом терморегуляторе). Теперь можно подавать питание. Но эту операцию должен делать специалист-электрик. После этого можно провести испытания — включить и проверить нагрев полос и отсутствие искры на контактах (выставить на терморегуляторе не более 30

оС). Теперь можно приступать к финишной отделке.

Напольные покрытия

Самое удачное использование стержневого теплого пола — под плитку. Просто потому, что можно сразу использовать клей и плитку без каких-либо других операций. Только два условия:

1. Использовать только специальные смеси для теплых полов.
2. Толщина слоя клея и плитки не должна быть меньше 2см.

Если хотите сэкономить на клее — делайте стяжку, а когда она высохнет — сверху кладите плитку.

Монтаж теплого стержневого пола под плитку

Под все другие типы покрытия нужно делать стяжку минимальной толщины 2см. Первое включение  в любом случае возможно только после полного естественного высыхания раствора или клея. Использование греющих стержней для ускорения процесса недопустимо. Во-первых, потому что в сырой среде может нарушиться изоляция и произойдет короткое замыкание, что выведет систему из строя, а во-вторых, потому что искусственный подогрев вызовет образование трещин в стяжке, что сильно понизит эффективность теплого пола. Итак: ждем положенный срок и затем включаем теплый пол.

В этом видео материале снят весь процесс монтажа стержневых теплых полов Unimat «Юнимат». Очень подробно и доступно.

Производители стержневого теплого пола

В этом сегменте теплых полов в основном представлена продукция корейских производителей. Прежде всего, это кампания Caleo, которая производит стержневые обогреватели для пола Unimat. Они есть в двух мощностях — более мощные Boost (133Вт на погонном метре) и Rail (113Вт на погонном метре).

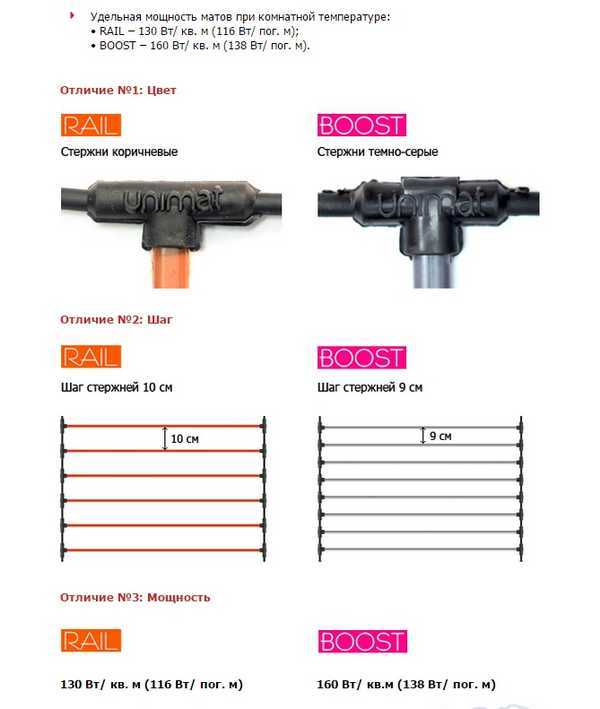

Стержневой теплый пол Unimat «Юнимат»

Есть еще фирма, выпускающая аналогичную продукцию HOTmat RHE и GT-mat. Есть южнокорейская фирма DYS Tech Co., Ltd, которая также стержневой теплый пол Starke.

Отзывы

Так как все названные выше производители в скобках указывают слово Unimat, то разобраться, кто, что купил практически невозможно. Теперь о самих отзывах. Почти все недовольны. Причем картина приблизительно одинаковая: первый год/отопительный сезон все нормально, на второй начинаются проблемы. Причем характер повреждений у всех одинаковый: прогорают места соединения стержней и питающего проводника. Видимо, это и есть слабое место таких систем. Но есть отзывы, судя по которым, у людей такие полы работают годами без происшествий.

Итоги

Идея с инфракрасным подогревом пола кажется очень привлекательной: не только греться, но и одновременно лечиться и расслабляться хочется, наверняка всем. Притом обещают, что стержневые нагревательные маты потреблять будут электроэнергии немного: они работают только 6-8 часов, остальное время находятся в выключенном состоянии. Но почитав отзывы, задумываешься, а стоит ли. Может, лучше инфракрасную пленку? Там отзывы нормальные. Или вообще кабельный подогрев? Ведь намного дешевле…



teplowood.ru

Как правильно выбрать стержневой теплый пол?

Стержневой теплый пол является одним из распространенных способов обогрева жилых помещений. Технология такого устройства позволяет равномерно распределить прогретый воздух по всему напольному покрытию. Установка его имеет свои особенности и массу преимуществ. Давайте разберемся, что же представляет собой теплый пол стержневого типа и как проводится монтаж такого оборудования.

Устройство и принцип работы

Стержневой пол относится к виду электрических карбоновых нагревательных устройств. Он имеет довольно сложную конструкцию, которая состоит из термических эластичных матов. Они в свою очередь оснащены гибкими стержнями заполненными смесью из карбона.

Система имеет параллельную схему подключения. Каждый стержень в ней изготовлен из полимерного материала с высокой термостойкостью. Карбоновые элементы между собой скреплены медным многожильным кабелем. Все провода имеют пленочную оболочку, которая ограничивает доступ влаги.

Устройство оснащено датчиком температуры и терморегулятором. При подключении к электросети нагревательные элементы конструкции стержневого типа излучают инфракрасное тепло. При этом половое покрытие прогревается равномерно, а параллельное соединение позволяет оставаться системе в рабочем процессе при повреждении одного составляющего карбонового элемента.

Технические характеристики

Стержневая электрическая система обогрева пола выпускается шириной 83 сантиметров. Каждый стержень имеет толщину от 3 до 3,5 миллиметра. Расстояние между нагревательными элементами составляет не более 10 сантиметров.

Практически все теплые полы стержневого типа обладают такими характеристиками:

• изначальная потребляемая мощность – 140 Вт/ м²;
• максимальный нагорев стержня – 60 °С;
• рабочая мощность матов – 105 Вт/ м²;
• спектральный диапазон ИК излучения – от 8 до 14 мкм.

Количеств потребления энергии при обогреве зависит от мощности устройства. При этом статистический расход ее составляет от 70 до 160 ватт на метр квадратный.

Критерии выбора

На современном рынке электрический стержневой пол представлен различными производителями.  При выборе такой системы обогрева следует учитывать такие параметры:

1. Мощность. Такой показатель зависит от объема обогреваемой площади. Также учитывается, для каких целей приобретается оборудование. Если стержневой теплый пол предусмотрен как основной источник обогрева, то требуется максимальная мощность.
2. Материал и качество изготовления. Приобретать рекомендуется оборудование для обогрева пола у проверенных производителей, которые могут предоставить сертификат качества изделия. Элементы конструкции системы не должны содержать вредных для организма человека веществ.
3. Наличие датчика температуры и терморегулятора. Данные приборы должны обязательно входить в комплект к основным нагревательным элементам теплого пола.
4. Целостность системы. При покупке оборудования рекомендуется визуально осмотреть изделие. Такая проверка позволит исключить наличие трещин, царапин или сломанных элементов конструкции. Большим плюсом является гарантийная документация на товар.

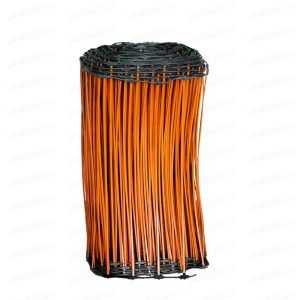

Как выглядит стержневой теплый пол

Теплый электрический пол стержневого типа должен соответствовать всем заявленным техническим характеристикам.

Сфера применения

Стержневая система карбонового электрического пола используется практически для всех типов покрытия. Благодаря высоким техническим показателям устройство широко применяется для обогрева в жилых помещениях.

Такой тип отопления может использоваться в качестве основного или дополнительного оборудования. Его часто устанавливают в отдельных комнатах, на балконах и лоджиях или санузлах. Также свое применение теплый стержневой пол нашел в спортивных залах, в офисах, в зимних садах, в больших общественных или складских помещениях. Нередко электрическая система монтируется как устройство против обледенения.

Преимущества и недостатки

Стержневой теплый пол прекрасно подходит для установки в помещениях со сложной планировкой. К его основным достоинствам применения относят:

• возможность укладки под любой тип облицовки пола;
• легкость конструкции;
• пожаробезопасность всего устройства;
• экономичность использования;
• длительность эксплуатационного срока;
• безопасное применение для помещений с высоким уровнем влажности;
• отсутствие вредных электромагнитных излучений;
• способность функционирования системы при выходе из строя отдельных ее элементов;
• обеспечение равномерного прогрева всей площади пола;
• устойчивость к коррозийным образованиям.

Конструкция стержневого теплого полового покрытия включает защиту от перегрева.

Среди недостатков использования таких систем обогрева пола можно выделить:

• высокую цену на изделие;
• возможность установки только в слой цементно-песчаной или клеевой стяжки.

Среди недостатков стержневого теплого пола – высокая стоимость

Иногда к недостаткам относят сложность подключения к электросети системы. Но если это доверить профессионалам, то такой недочет совершенно не имеет значения.

Технология монтажа

Установка системы теплого пола стержневого типа имеет свои особенности, которые требует учитывать для правильного функционирования устройства.

Подготовка к укладке

Чтобы установить стержневой обогрев пола необходимо сделать схему укладки всей системы. В ней обозначаются места прохождения матов, а также укладка их под предметами мебели. При этом учитывается, что нагревательные элементы не должны соприкасаться между собой.

Перед началом монтажных работ необходимо выбрать место в помещении для установки терморегулятора. Прибор должен располагаться так чтобы электрические провода системы и температурный датчик подключались удобно. Если монтаж оборудования предполагается в комнате с повышенной влажностью, то рекомендуется закреплять регулятор за пределами помещения. Расстояние от пола до прибора должно быть в пределах 50 – 70 сантиметров.

Обозначив необходимые зоны для установки системы можно переходить к подготовке основания:

• Монтаж оборудования проводится на черновой пол, который полностью очищается от грязи и пыли.
• На чистую основу укладывается слой теплоизоляционного материала, который должен располагаться по всей площади пола. Толщина подложки зависит от характеристик помещения. Для холодных квартир, расположенных на первых этажах требуется довольно плотный изолирующий материал.

Края подложки фиксируются двухсторонним скотчем или степлером. Чтобы избежать значительной температурной разницы между половым покрытием и несущие конструкциями рекомендуется утеплить стены. Теплоизолирующий слой в этом случае защищает от образования трещин.

Установка

Закончив подготовку основания можно приступать к укладке комплектующих деталей нагревательной системы. Монтаж теплого стержневого пола осуществляется от места крепления терморегулятора. Последующая установка состоит из таких действий:

• рулон ровно выкладывается на площадь пола между стенами;
• для осуществления разворота конструкции следует аккуратно разрезать соединительный кабель, который располагается между стержнями;
• затем полотно нужно повернуть так, чтобы его можно было уложить к противоположной стене;
• таким образом, маты необходимо выкладывать по всей половой поверхности.

Для фиксации полотен используют скотч. Во время монтажа матов следует избегать соприкосновения нагревательных элементов.

Подключение

Выполнив укладку матов можно осуществлять подключение системы к электросети. Изначально следует подсоединить провод в местах разреза матов. Для этого необходимо:

• конец провода зачистить на один сантиметр от изоляции;
• достать соединитель – коннектор, который входит в комплект к системе отопления, и вставить кабель гнездо;
• соединительный разъем зажать;
• зачистить конец второго кабеля;
• провести провод через трубку термоусаживаемую и подключить второй контакт;
• для закрепления трубку следует прогреть с помощью фена строительного;
• чтобы получилось изолированное подсоединение такую процедуру необходимо проделать со вторым контактом;

Слой раствора должен быть примерно 20 см

Согласно такой схеме нужно соединить все провода на участках где есть разрезы. Датчик температуры размещается в гофрированной трубе. Для этого следует проделать в стяжке проем по размеру прибора. Провода, идущие от датчика, подключаются к терморегулятору. Все устройства соединяются между собой по схеме, указанной в инструкции к теплому стержневому полу.

После всех подключений можно проверить работу системы. Вся поверхность матов должна прогреться в течение пятнадцати минут. Если оборудование функционирует правильно, можно приступать к стяжке. Слой раствора должен быть не меньше двадцати сантиметров.

Финишное покрытие

Электрический стержневой пол универсален тем, что используется практически для всех половых покрытий.

Ламинат

Ламинат укладывают на систему обогрева пола при условии, что стержневой теплый пол будет использоваться как дополнительное отопление помещения. Это обусловлено тем, что материал не выдерживает регулярные высокие температуры.

При использовании ламината пол прогреваться должен до двадцати одного градуса. Иначе покрытие начнет деформироваться от пересыхания.

Линолеум

На такой материал температурный режим не оказывает особого влияния. Условием его выбора является термостойкость.

Укладку линолеума выполняют на совершенно ровную стяжку толщиной более двадцати сантиметров.

Плитка

Такой вариант финишного покрытия наиболее распространенный для теплых полов. Перед укладкой плитки поверхность матов покрывается специальными термостойкими растворами. Слой клея и смеси рекомендуется накладывать не более двух сантиметров толщиной.

Плитка – один из вариантов финишного покрытия стержневого теплого пола

Подключать электропитание к системе стержневого теплого пола допускается только после полного высыхание всех растворов.

Дерево

На теплый пол укладывается материал из определенных пород деревьев. Толщина покрытия должна составлять не менее 8 сантиметров. Оптимальным вариантом считается отделка пола из акации, дуба или ясеня.

Резкие изменения температурного режима могут стать причиной образования щелей в древесном материале. Поэтому укладка дерева в качестве финишного покрытия для теплого электрического пола производится довольно редко.

Особенности эксплуатации

При правильной установке теплого стержневого пола не должно возникнуть никаких проблем при его использовании. Но все же чтобы обеспечить безопасную эксплуатацию такой системы обогрева и продлить срок ее использования следует учитывать некоторые моменты:

• подключение к электропитанию оборудования рекомендуется осуществлять только квалифицированным электрикам.
• соединения проводов должны проводиться согласно схеме, обозначенной в инструкции к системе;
• установка матов со стержнями должна выполняться только в стяжку или в клеевой раствор для плитки;
• подключать оборудование разрешается только к электрической сети, напряжение которой соответствует указанным в инструкции показателям;
• установка матов от стены должна проводиться на расстоянии не меньше тридцати сантиметров;
• не допускать перегревания системы превышая указанную на терморегуляторе мощность;
• в зоне размещения матов нельзя в пол вбивать гвозди или сверлить отверстия;
• толщина ковровых покрытий укладываемых сверху теплого пола не должна превышать десяти миллиметров;
• в летний период термостат следует отключать.

Особенности подключения и эксплуатационные моменты для каждого типа системы теплых полов всегда указаны производителем в прилагаемой к оборудованию инструкции.

Стержневая система является распространенным вариантом обогрева пола. Благодаря высоким техническим характеристикам и отсутствию электромагнитных излучений оборудование данного типа часто устанавливают в жилых комнатах. Правильная организация монтажа электрического стержневого устройства позволит создать комфортный микроклимат в зимнее время в любом помещении.

pechiexpert.ru

Стержневой теплый пол под плитку: порядок устройства

Инфракрасный стержневой теплый пол используют для отопления помещения. Его действие происходит за счет излучения волн инфракрасного диапазона. Излучение нагревает предметы, находящиеся в квартире, а те передают тепло воздуху.

Также подобное излучение имеет целебные свойства и положительно влияет на нервные клетки, способно уничтожить любой запах и очистить воздух. В данной статье мы более подробно ознакомимся с характеристиками и преимуществами стержневого теплого пола, а также рассмотрим процедуру его монтажа.

Структура и характеристики стержневого пола

Такой вид пола состоит из большого количества стержней, которые параллельно подключаются при помощи гибкого провода. Стержни состоят из карбона, серебра и меди. При попадании тока на карбон происходит интенсивное выделение тепла.

Такая поверхность имеет одно довольно весомое преимущество, выделяемое тепло зависит от ее температуры. Таким образом, если температура пола возрастает, выделение тепла будет приостановлено до тех пор, пока она не понизится.

Но использование терморегулятора все равно необходимо. Он поможет регулировать мощность пола и при этом экономить на отоплении, а саморегулирование предотвратит возможный перегрев и тем самым продлит срок эксплуатации поверхности.

Технические характеристики стержневого пола, представленного конкретным производителем, можно увидеть в следующей таблице.

Учитывайте, что монтаж терморегулятора и датчика температуры является обязательным. В противном случае обогрев будет работать на одинаковой мощности, что может привести к уменьшению срока службы покрытия.

Недостатки стержневого пола

Стержневые полы отличаются высокой стоимостью

Главным недостатком можно считать довольно высокую цену покрытия. Стоимость намного превосходит даже инфракрасные пленочные теплые полы.

Еще один недостаток – это довольно сложная процедура подключения, особенно для людей, слабо в этом разбирающихся.

К тому же монтаж происходит в стяжку или на плиточный клей, а это значит, что процедура будет довольно долгая, и в случае ремонта понадобится разбивать стяжку.

Подготовка пола и рекомендации

Процедура подготовки состоит из множества этапов. Давайте рассмотрим каждый из них более подробно:

1. Первым делом понадобится выбрать место для установки терморегулятора. Его необходимо разместить в удобном для вас месте. Довольно часто выбирается расположение около выключателя. Если пол устанавливают в комнате с высоким показателем влаги, выключатель выносят за ее пределы. Учитывайте, что к нему понадобится подключить датчик температуры и проводку от нагревательных матов.
2. После необходимо начертить план квартиры в масштабе и выделить зоны, в которых монтаж обогревателей не потребуется, например, под мебелью. Для оставшихся зон разрабатывается план установки тепловых стержней. Расстояние от стен должно составлять порядка 20 см. Ширина мата стандартная 83 см. Между стержнями может быть небольшой интервал, однако они ни в коем случае не должны пересекаться или соприкасаться.

   Кабель необходимо уложить на выровненные чистые полы

3. Учитывайте, что для укладки пола необходима ровная и чистая поверхность, в противном случае нагрев пола будет неравномерным. Также обязательно нужно позаботиться о теплоизоляции пола, это позволит повысить эффективность обогрева и сэкономить на электричестве. Толщина изоляции зависит от того, что находится под полом. Если это квартира, хватит рулонного изолятора. Если вы проживаете на первом этаже, понадобится использовать более прочные материалы, такие как полистирол или маты из минеральной ваты.
4. Чтобы уменьшить потери тепла на подогрев стены, понадобится проложить теплоизолятор вдоль нее. Можно использовать демпферную ленту, которая позволит предотвратить образование трещин под воздействием тепла. Также можно применить ленточный утеплитель или полосы полистирола. После того, как стяжка или плитка будут уложены, избавьтесь от излишков и произведите монтаж плинтуса.
5. В качестве теплоизоляторов рекомендуется использовать приспособления с металлической верхней частью. Главное, не перепутать фольгированный и металлизированный верхний слой. При внешней схожести они обладают совершенно разными характеристиками. Фольга в стяжке крайне быстро разрушается, поэтому ее использовать не рекомендуется. Металлические покрытия, в свою очередь, имеют прекрасные характеристики и высокий срок эксплуатации.
6. Производить монтаж плит необходимо вплотную, зазоров быть не должно. При появлении щелей от них необходимо тут же избавляться. Стыки обрабатываются скотчем или металлической лентой на клее. После этого можно переходить к раскатыванию стержневого рулона. Начинать процедуру необходимо со стены, где расположен терморегулятор. Подробнее о стержневом нагревателе смотрите в этом видео:

Установка стержневого пола

Провод между двумя стержнями можно разрезать ножницами

После всех подготовительных работ можно начинать монтаж. Постепенно раскатывайте рулон. Когда дойдете до места, где необходим разворот, возьмите ножницы и разрежьте провод между двумя стержнями. Затем поверните рулон на 180° и раскатайте покрытие в другую сторону. Повторяйте процедуры, пока не накроете всю поверхность.

Также существует другой более быстрый способ. Можно приобрести несколько небольших рулонов необходимой длины. Тогда можно будет избавиться от резки рулонов. Существуют рулоны от 1 до 7 м или на 25м.

Таким образом, если площадь вашей комнаты составляет 6 м, можно приобрести две полосы по 3 м и разложить их рядом или же один рулон на 6 м, но тогда понадобится его разрезать. При этом цена для обоих случаев практически одинаковая.

Разложив рулоны, зафиксируйте их при помощи скотча к утеплителю и скрепите между собой. После чего в шахматном порядке вырежьте отверстия для лучшего крепления с поверхностью.

После всех проделанных процедур можно переходить к подключению проводов.

Подключение электрической схемы стержневого пола

В том месте, где был произведен разрез соединительного провода и понадобится выполнить электрическое соединение. Первым делом зачистите изоляцию примерно на 1см. Затем возьмите коннектор, который идет в поставке, и вставьте в контакт оголенный провод. С помощью клещей зажмите его и проверьте на прочность соединения. О том, как подключить терморегулятор к полу смотрите в этом видео:

После чего установите на провод специальную термоусадочную трубку, зачистите изоляцию и прикрепите ко второму контакту коннектора.

После проверки прочности соединения с помощью строительного фена нагрейте термоусадочную трубку, в которою вставлялся коннектор.

Затем установите вторую и нагревайте ее до тех пор, пока не обожмется соединение. Таким образом, вы получите изолированное соединение. Таким же способом собирается вся схема.

Не использующиеся провода изолируйте при помощи концевых комплектов, которые идут в поставке.

Обогрейте термоусадочную трубку феном

После сборки схемы можно переходить к установке температурного датчика. Рекомендуем устанавливать его в гофрошланге, чтобы при необходимости произвести замену без осложнений.

Для скрытой установки понадобится сделать отверстие в стяжке. В него укладывается шланг и затем вставляется датчик.

После провода заводятся к терморегулятору и подключаются в необходимые гнезда. Затем можно приступать к подаче питания.

Учитывайте, что подачу питания лучше доверить опытному электрику. Не забудьте провести испытания, включив и нагрев оборудование. Если все прошло хорошо, можно переходить к отделке.

Напольное покрытие для стержневого пола

Поверх стержневого контура удобно делать стяжку

Лучше всего класть стержни под плитку. Это значительно облегчит работу, и вы сможете использовать клей и плитку без дополнительных процедур. Однако понадобится соблюдать два условия:

1. Необходимо применять только специальные растворы для теплого пола.
2. Толщина клеящего вещества и плитки должна быть больше 2-х см.

Для экономии можно сделать стяжку, а после ее высыхания положить плитку. О том, какое покрытие используют для теплых полов, смотрите в этом видео:

Для остальных типов покрытия необходима стяжка с минимальной толщиной в 2 см. Использовать пол можно только после полного высыхания раствора.

Применять нагревание для ускорения процедуры высыхания крайне не рекомендуется. Это может привести к короткому замыканию и растрескиванию стяжки. После полного высыхания можно приступать к эксплуатации.

Инфракрасный стержневой пол является прекрасным выбором. Вы не только сможете обеспечить подогрев комнаты, но и проводить лечебные процедуры. Правда стоимость такого решения довольно высокая, но взамен вы получите хорошее качество и высокий срок эксплуатации.

gurupola.ru

стержневой теплый пол видео инструкция по монтажу

Современные способы отопления помещений.

В настоящее время отоплению помещений уделяется самое пристальное внимание как со стороны строителе, так и со стороны собственников помещений. В связи с продолжающимся экономическим кризисом и постоянным ростом цен на энергоносители, все большее количество обладателей домов и квартир обращают внимание на способы их отопления. Конечно, для того чтобы экономить энергоресурсы, необходимо капитально утеплить дом. Но даже имея такое утепления, стоимость отопления во многом будет зависеть от того, какой теплоноситель использует тот или иной хозяин. Причем время от времени себестоимость того или иного вида отопления может меняться. Поэтому некоторые хозяева в частных домах используют две, а то и три системы обогрева жилья.

Какие системы чаще всего

применяются жителями наших городов и какую из них стоит выбрать? Самой древней системой является отопление с помощью печек или твердо топливных котлов. Топливом могут быть уголь, дрова или другие твердые горючие материалы такие как брикеты. Достаточно распространенным видом топлива является газ, но его постоянно растущая стоимость в последнее время, выводит его из разряда самых популярных энергоносителей.

Самым чистым энергоносителем становится электричество

и помимо электрических котлов в последнее время все чаще применяется теплый пол с электрическим энергоносителем. Какие существуют преимущества у этого способа отопления и какие последние разработки технологов в разработке электрических теплых полов сейчас существуют? Если рассматривать две последние разработки такие как пленочный и стержневой теплый пол смотреть здесь, то последний обладает рядом преимуществ. Карбоновые стержни, которые являются нагревательным элементом данного вида пола обладают замечательной механической прочностью, а при условии, что данное полотно заливается бетонным раствором, то механическая прочность значительно повышается.

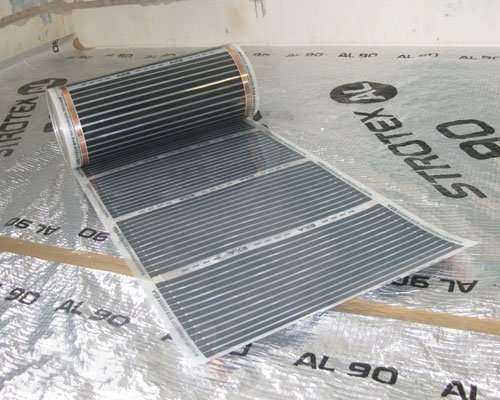

Пленочные теплые полы

обладают преимуществом в монтаже при «сухой установке», и возможности включения сразу после их расстилания. Но они боятся запирания тепла и механических повреждений. Стержневой подходит под плитку из-за своей более защищенной системой подключения к питанию, и оба эти варианта являются инфракрасными обогревателями. В то же время стержневой теплый пол нельзя подключать к системе электропитания, до полного его высыхания. А это может занимать некоторое время. Но после высыхания на такой пол можно ставить любую мебель и перемещать ее по полу. Смотреть на сайте https://teplo38.ru.

Прочитать о стержневом теплом поле.

teplo38.ru

Карбоновый теплый пол, изучаем достоинства и недостатки

Теплый карбоновый пленочный пол

Инновационный вариант отопления помещений – теплый пол карбоновый базируется на использовании дальнего инфракрасного излучения. Многочисленные исследования свидетельствуют о том, что такое излучение безопасно для человека.

Более того, этот метод обогрева обладает полезными для здоровья свойствами: сохраняет влажность воздуха в необходимых пределах и увеличивает количество отрицательно заряженных ионов.

Существуют две разновидности карбонового пола: стержневые маты и пленка.

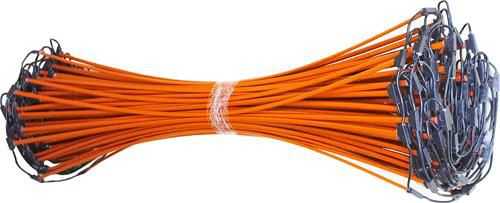

Стержневой теплый пол

Стержневые маты – система, относительно недавно появившаяся на рынке устройств для напольного отопления. Являясь высокотехнологичным продуктом нового поколения, она успела проявить себя как эффективная, надежная и экономичная. Стержневой теплый пол выполнен из гибких нагревательных элементов (стержней), соединенных между собой токопроводящими шинами.

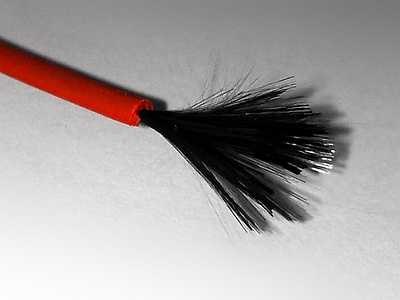

Графитовые стержни — основной элемент стержневого карбонового пола

Стержни изготавливают из композитного материала, состоящего из аморфного углерода (карбона), графита и серебра. Для их соединения используется термостойкий медный провод, защищенный специальной оболочкой.

Благодаря устойчивости комплектующих частей системы к агрессивным воздействиям, теплый пол карбоновый может полноценно функционировать более полувека.

Рекомендуем к прочтению:

А параллельная схема соединения нагревательных элементов гарантирует сохранение рабочих качеств пола при механических повреждениях.При поломке одного или даже нескольких стержней остальные участки мата будут работать в обычном режиме.

Высокий уровень теплоотдачи позволяет использовать инфракрасный карбоновый пол не только как дополнительный источник тепла, но и в качестве основной системы отопления.

Инфракрасный карбоновый теплый пол

Преимущества и слабые стороны стержневого пола

Помимо указанных выше достоинств, таких, как экономичность и надежность, стержневой карбоновый теплый пол характеризуется тем, что:

• не оказывает большой нагрузки на перекрытия;
• устойчив к коррозии;
• экономичен;
• обогревает  «живым теплом», т. е. полезными для здоровья инфракрасными волнами;
• пожаро- и взрывобезопасен;
• подходит для обогрева помещений с высокой влажностью;
• не создает электромагнитного излучения;
• защищен от перегрева и перегорания благодаря системе саморегуляции.

Кроме того, стержневой пол универсален и удобен в монтаже, параллельная схема соединения элементов позволяет разрезать нагревательный мат и укладывать его в нужном направлении. Это – важное преимущество при оборудовании напольного отопления в помещениях сложной конфигурации.

Монтаж инфракрасного стержневого карбонового пола

Минусом системы является то, что монтируется карбоновый теплый пол под плитку в тонкую стяжку или слой клея. По этой причине возможна только капитальная установка системы, что лишает ее мобильности.

Принцип работы стержневого теплого пола

За способность к саморегуляции стержневой инфракрасный теплый пол называют интеллектуальной системой обогрева. Такие свойства ему обеспечивает композитный состав, из которого изготавливаются нагревательные элементы. Если теплоотдача уменьшается, а температура нагревательного элемента, соответственно, увеличивается, материал начинает расширяться. Это приводит к увеличению расстояния между зернами графита, входящими в его состав. В итоге сопротивление становиться больше, а мощность – меньше.

Компоненты теплого карбонового пола

Карбоновые стержни распознают температуру на разных участках пола и подстраиваются под нее, снижая уровень нагрева в более теплых местах и усиливая в прохладных. Это качество теплого пола карбонового позволяет без опасений располагать на нем предметы, имеющие большую площадь соприкосновения: система не перегреется и не перегорит, а снизит температуру в данном месте до минимума безо всякой дополнительной автоматики.

Рекомендуем к прочтению:

Хотя стержневой инфракрасный пол укладывают «мокрым» способом, его монтаж проще, чем установка традиционных кабельных систем. Для него нужна невысокая стяжка (не более 3 см), а небольшие повреждения не помешают системе исправно функционировать.

Плёночные карбоновые тёплые полы

В отличие от стержневой системы, пленочные карбоновые теплые полы не требуют специальной стяжки для укладки. Они просто застилаются под напольное покрытие. Закрывать пленочные полы можно практически любым материалом, за исключением ковролина и кафельной плитки. Если в качестве покрытия выступает дерево, то температура нагревательных элементов не должна подниматься выше 28 градусов.

Конструкция пленочного инфракрасного карбонового пола довольно проста: углеродные (карбоновые) полосы соединяются медными шинами и покрываются специальным электротехническим полиэстром.

После включения в сеть пленочный теплый пол нагревает помещение до заданной температуры и переходит в экономный режим. Использование терморегулятора позволяет довести экономию электроэнергии при использовании данной системы по сравнению с другими электрическими системами до 30%.

Пленочный карбоновый теплый пол

Преимущества пленочного карбонового пола

Плёночный пол быстро и равномерно нагревается. Он способен функционировать в постоянном режиме долгое время, очень прочен, не подвержен коррозии и не боится механического воздействия. При повреждении плёночных карбоновых тёплых полов из строя выходит только определенная секция.

Ламинирование в специальную пленку исключает возможность попадания на контакты воды и пара. Кроме того, пленка пожаробезопасна и имеет высокую температуру плавления (120 градусов).

Смонтированный пленочный карбоновый теплый пол

Большим преимуществом является то, что пленочный инфракрасный карбоновый теплый пол мобилен. Он без проблем демонтируется, его можно забрать с собой при переезде. Это оборудование пригодно к использованию на вертикальных и наклонных поверхностях, а также для обогрева отдельных участков квартиры.

Абсолютная бесшумность, гигиеничность и способность ионизировать воздух позволяет устанавливать такой теплый пол даже в медицинских учреждениях.

centro-pol.ru

Как сделать стержневой теплый пол под плитку своими руками – пошаговые инструкции

Стержневой инфракрасный пол становится все более популярным. Преимущество такого решения – минимальные расходы, простой и точный контроль температуры, высокая энергоэффективность.

Создание такого типа системы не является дорогостоящим – это обеспечивает оптимальный комфорт в помещениях и освобождает от необходимости установки радиаторов на стенах. Кроме того, инфракрасный стержневой теплый пол предотвращает рост микроорганизмов и пыли, поэтому эта система отопления рекомендована для страдающих аллергией. Важно отметить, что напольное отопление такого типа можно укладывать не только на бетонную стяжку, но и на существующее покрытие.

Принцип работы

Современные системы теплых полов используют небольшое количество электроэнергии, что в сочетании с хорошей изоляцией снижает затраты на отопление. Инфракрасное излучение также применяется в медицине, оно обладает лечебным эффектом, стимулирует иммунную систему и кровообращение.

Стержневой инфракрасный теплый пол отличается от традиционных систем отопления. Инфракрасное излучение от панелей, матов или фольги нагревает пол, потолок, стены. Затем эти элементы выделяют тепло, равномерно повышая температуру в помещении.

Этапы работы

Ключевой вопрос, связанный с монтажом стержневых инфракрасных теплых полов под плитку, – правильно подготовленный проект. Строгое следование ему является гарантией успеха. Посмотрите, как сделать стержневой теплый пол шаг за шагом самостоятельно.

Шаг 1: Проект

Перед началом монтажа следует собрать всю информацию:

• данные о здании и его энергетической эффективности;
• точный кубический объем комнаты и ее площадь;
• коэффициент теплопроводности стен и других элементов (окна, двери, потолок, пол), а также параметры вентиляции.

Когда готов чертеж с планом компоновки стержневого теплого пола под плитку, приступают к покупке материалов, а затем начинают монтировать систему.

Шаг 2: Подготовка подложки

Это особо важный этап. Поверхность подложки должна быть идеально ровной и горизонтальной. Любая неравномерность может вызвать трещины и повреждения элементов подогрева пола. Нанесите базовый слой в виде полиэтиленовой пленки на очищенную и сглаженную поверхность. На этой стадии также штробят пол и стены для монтажа терморегулятора.

Шаг 3: Изоляция перед укладкой матов, стержней и стяжкой

Для теплоизоляции перед монтажом стержней, матов и стяжкой раскладывают фольгу за несколько миллиметров от стены. 10-слойный пласт пенополистирола или минеральной ваты размещают на подготовленной подложке. Для этой цели также можно использовать полиэтиленовый пенопласт в виде самоклеющейся ленты. Следующий слой представляет собой отражающую изоляцию в виде алюминиевой фольги. Затем нужно установить профили, разделяющие помещение на более мелки

Шаг 4: Установка терморегулятора

Самое сложное позади, следующим шагом будет монтаж терморегулятора, который лучше всего скрывать в специальном шкафу под штукатуркой.

Шаг 5: Устройство напольных нагревательных элементов

На правильно подготовленном покрытии под стяжку устраивают напольные карбоновые стержни в соответствии с конструкцией. Их лучше всего крепить к пенополистиролу, используя зажимы.

Шаг 6: Подключение к терморегулятору

После укладки стержней система должна быть заполнена водой, вентилироваться и провериться на давление. На этом этапе может понадобиться помощь специалиста, который оценит монтаж терморегулятора перед стяжкой.

Шаг 7: Установка термостата

Остается только стяжка покрытия под плитку. После монтажа и процесса нагрева последний этап завершает работу установкой термостатов в соответствии с проектом.

Производители напольных матов

Стержневой теплый пол под плитку можно сделать при помощи продаваемых в магазинах систем для такого типа обогрева. Этот сегмент представлен популярными брендами от Caleo, Unimat, DYS Tech Co., Ltd, HOTmat RHE и GT-mat.

Наша компания в течение многих лет занимается системами теплых полов. Если у вас остались вопросы, то звоните!

pol-hot.ru

Как сделать теплые полы под ламинат электрические стержневого типа?

Среди электрических систем напольного обогрева прекрасно зарекомендовали себя технологии, построенные на основе пленочных и кабельных элементов. Их сочетание с ламинированными плитами в качестве финишного покрытия высоко оценили многие домовладельцы. Однако технический прогресс не стоит на месте – появляются новые разработки, среди которых не менее привлекательно выглядят стержневые карбоновые нагреватели.

Чем хороши теплые электрические полы под ламинат на основе стержневых элементов?

Инновационный вариант инфракрасного обогрева основан на использовании графитово-серебряных стержней, которые соединяются параллельно при помощи высокозащищенного кабеля. Выход из строя одного или нескольких элементов никак не сказывается на функциональности всей системы.

Стержни имеют полностью герметичную конструкцию, что позволяет инсталлировать систему как в стяжку, так и под плитку. Также хорошие отзывы такой теплый пол имеет и под ламинат, как показывает практика, это обусловлено долговечностью и практичностью покрытия. В итоге, используя подобный вариант, получаем:

• интеллектуальную саморегулирующуюся систему, которая способна распознать участки с разной степенью нагрева и подстроиться так, чтобы обогрев был равномерным;
• независимость расстановки мебели от схемы укладки элементов;
• качественная ламинированная поверхность устойчива к повреждениям и хорошо аккумулирует тепло;
• неограниченное количество декоров для любого дизайнерского решения;
• экономичное энергопотребление;
• монтаж ламинированных панелей и карбоновых стержней доступен, при желании, любому желающему.

Оптимальная толщина древесноволокнистых плит должна составлять 8 мм, что будет способствовать равномерному обогреву. При покупке материала не лишним будет обратить внимание на специальный значок, подтверждающий возможность использования ламината для теплого пола.

Для тех, кто интересуется расходом электроэнергии, будет интересно узнать, что мощность карбоновых элементов составляет 116 Вт/м² при максимальных нагрузках. Средняя эксплуатационная мощность при использовании в схеме терморегулятора не превышает 87 Вт/м².

Технология укладки теплого стержневого электрического пола под ламинат

Как уже отмечалось выше, монтаж данной системы не представляет особой сложности, достаточно знать некоторые нюансы. На стадии проектирования нужно учесть, что допустимая длина мата не должна превышать 20-25 м. Также принимаем во внимание необходимость организации легкой стяжки, хотя, возможны и другие решения.

Прежде, чем делать теплые полы под ламинат электрические, со всей серьезностью подойдите к выбору нагревательных комплектов. Продукция таких известных марок, как Unimat или GTmat поступает в продажу в следующей комплектации:

• карбоновый термомат;
• соединительные провода;
• комплект соединителей UKC и UKK;
• труба гофрированная с зондом;
• инструкция и паспорт изделия.

Терморегулятор с датчиком придется покупать отдельно, кроме этого, еще понадобятся теплоотражающий материал и компоненты для изготовления стяжки.

После подготовки основания процесс установки системы выполняется по пунктам:

• монтаж теплоотражающего материала;
• определение места расположения датчика и терморегулятора;
• укладка карбоновых матов по всей площади и их коммутация;
• фиксация нагревательных элементов при помощи малярного скотча;
• проверка схемы и ее подключение к терморегулятору;
• подсоединение к сети и тестирование работоспособности обогрева;
• приготовление цементной смеси и организация стяжки толщиной 20-30 мм.

На этом первый этап изготовления напольного отопления можно считать завершенным. Оставляем стяжку сохнуть на 25-28 дней. Одновременно можно внести и распаковать в помещении, где производятся работы, ламинированные доски для акклиматизации. Если такой возможности нет, то нужно разложить плиты за 2-3 дня до начала работ.

После высыхания стяжки, укладка теплого пола под ламинат происходит по следующим пунктам:

• уложить на основание ПЭТ-пленку или любую подложку под ламинатную плиту;
• установить первый ряд ламинированных планок (пазом к стене), не забывая о зазоре 10-15 мм по всему периметру;
• последующие ряды монтировать со смещением.

Вариант для тех, кто не хочет связываться с «мокрыми» процессами, – использование цементно-стружечных плит. Их монтируют на черновое основание, после чего в изготовленные заранее штробы укладывают карбоновые маты и датчик. Далее штробы заделываются цементным раствором, и производится монтаж ламинированных досок.

Каковы отзывы потребителей о теплых полах под ламинат на основе стержневых элементов?

В первую очередь данный способ отопления по достоинству оценили владельцы многоквартирных домов. Причина проста – организация водяного обогрева в этом жилищном секторе сопряжена с массой проблем как законодательного, так и технологического плана, а в большинстве случаев реализация этого варианта попросту невозможна:

«Хотели во время ремонта сделать в кухне гидравлический теплый пол, но в ЖЭКе не дали разрешения на врезку в трубы центрального отопления, мотивируя тем, что у соседей в батареях будет недостаточная температура теплоносителя. Пошли по другому пути – установили стержневые карбоновые элементы под ламинированные плиты и не жалеем. Тепло, уборка покрытия занимает минимум времени и быстро прогревается».

Экономичный инфракрасный теплый пол под ламинат и отзывы имеет положительные, потому что сокращение затрат на электроэнергию, по сравнению с аналогами, достигает порядка 60%:

«Решил отказаться от идеи водяного обогрева – затраты на монтаж выше электрического, нужен смесительный узел, а термоматы уложил и подключил самостоятельно. По напольному покрытию был выбор: ПВХ-линолеум или ламинированные плиты, остановился на последнем, поскольку опасаюсь запаха от линолеума, о котором многие говорят. Ламинат брал с замками, что позволило быстро собрать всю поверхность».

Единственное, что беспокоит тех, кто выбрал ламинированную доску – это ее влагостойкость. Здесь стоит отметить, что этот современный материал, практически все его типы, обладает характеристиками, которые способствуют противостоянию влаге. Отличить его от обычных экземпляров просто – в торце видна HDF-плита зеленого цвета.

kakpostroit.su
