Стержневой теплый пол: что это такое на самом деле
Читайте в этой публикации:
Стержневой теплый пол: его преимущества и недостатки
Стержневой карбоновый теплый пол: а как же преимущества
Стержневой теплый пол под плитку: особенности установки
Стержневой электрический теплый пол: мифы от производителей
Примерно понять суть стержневых обогревателей пола несложно – исходя из названия, они выполнены в виде сравнительно небольшой длины тонких, отнюдь не гибких элементов. Как правило, это карбоновые трубки – то есть это изначально система, работающая по принципу инфракрасного подогрева. Как и все другие системы теплых полов, стержневые обогреватели имеют ряд своих особенностей – выражаются они не только в конструктиве, но и в преимуществах с недостатками и даже в технологии установки. В общем, изучить ее не только можно, но и нужно хотя бы для того, чтобы понять, чем она отличается от своих стандартных и привычных для всех людей собратьев. Этим мы и займемся в данной статье – вместе с сайтом stroisovety.
org мы подробно разберемся с особенностями, которыми обладает стержневой теплый пол.

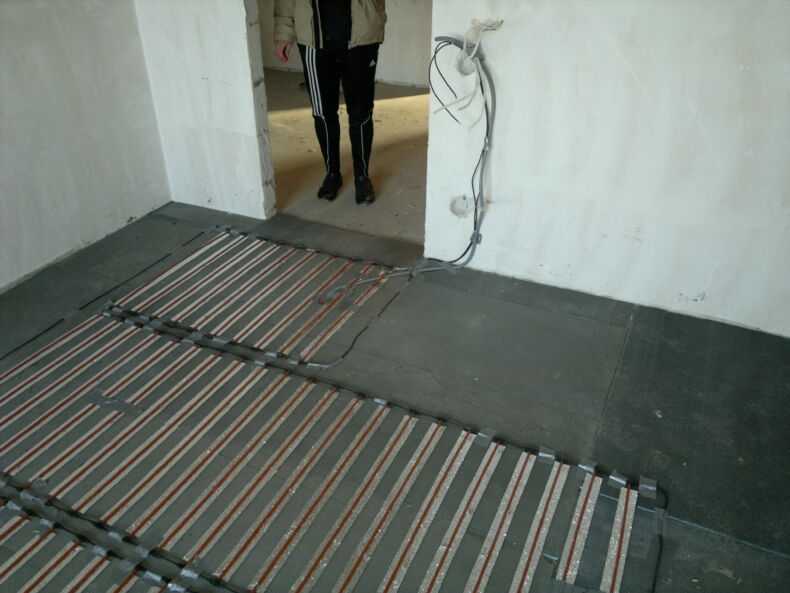

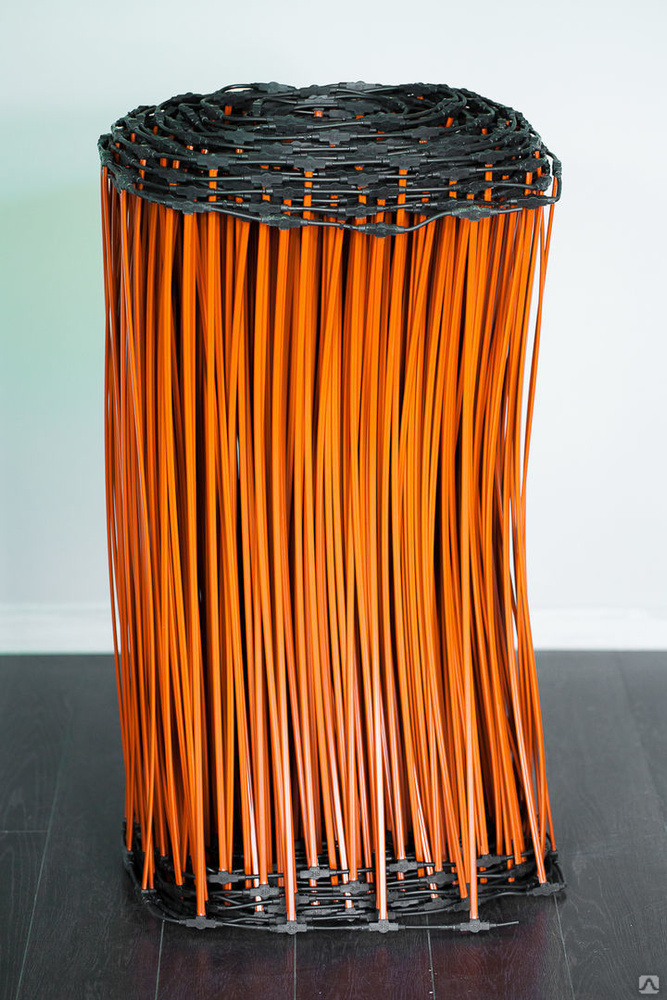

Стержневой карбоновый теплый пол фото
Стержневой теплый пол: его преимущества и недостатки
Начнем с недостатков, так как именно они решают, быть или не быть тому или иному материалу, системе, технологии признанными или нет. Недостаточно, чтобы технология работала. Очень важно, чтобы она делала это надежно, экономично и при этом стоила небольших денег, чего не скажешь о стержневом теплом поле. Уже изначально ее приобретение обходится в круглую сумму – это самый дорогой на сегодняшний день теплый пол, что и считается основным его недостатком. В принципе, если знать, за что платишь, то, возможно, он и будет стоить своих денег, но в данной ситуации это не совсем так. И это мы увидим дальше, изучая недостатки, которыми обладает стержневой инфракрасный теплый пол.
- Экономичность в работе. В принципе, она не больше и не меньше, чем у обычной пленочной инфракрасной системы – она точно такая же, и это уже само по себе можно назвать недостатком.
Зачем создавать новую систему, если она ничуть не лучше своих существующих аналогов? - Монтаж. Принцип установки стержневого пола практически такой же, как и у кабельной системы подогрева, за исключением несколько усложненной схемы электрической обвязки. Опять-таки, движения в лучшую сторону не наблюдается.
- Все та же мокрая технология установки, которая предусматривает монтаж стержневых нагревателей в стяжку пола. Как минимум такой подход к делу ограничивает область применения системы и делает ее непригодной к ремонту.
- Что касается гарантии производителя, которая должна бы исправить эту ситуацию, так ее тоже нельзя назвать длительной – все тоже самое, что и с кабельными и инфракрасными теплыми полами.

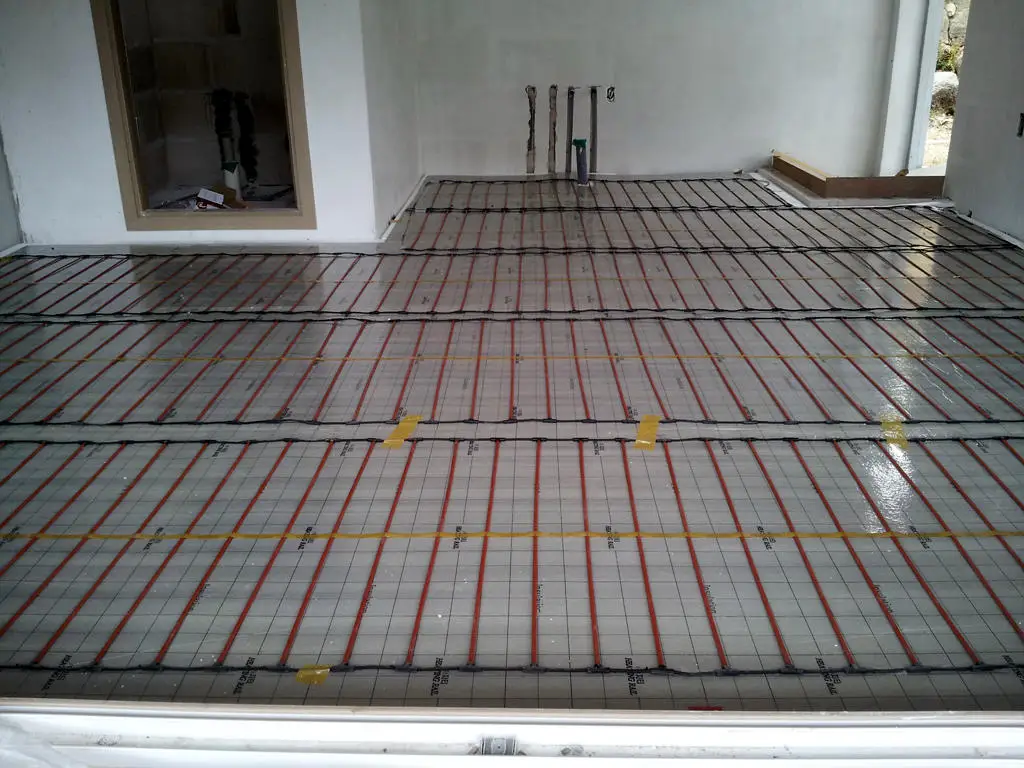

Стержневой теплый пол фото
Зачем создавать новую систему, если она ничуть не лучше своих существующих аналогов?Странно как-то получается – покупая такой подогрев пола, человек платит заведомо большие деньги, как говорится, непонятно за что. По сути, за необычность системы. Осознание этого и отвергает современного покупателя от стержневого теплого пола.
Стержневой карбоновый теплый пол: а как же преимущества
У вас, наверное, точно сложилось впечатление, что стержневая система подогрева отличается только стоимостью и никаких других преимуществ не имеет. Это не совсем так – на что-то ведь делалась ставка в процессе разработки этих нагревательных элементов. А делалась она на волновой диапазон излучаемого ими тепла – он находится в пределах от 8 до 14мкм. В отличие от остальных инфракрасных обогревателей, эти волны воздействуют не только на пол и его декоративное покрытие, но и на предметы в помещении. А это дополнительный нагрев – тепло в помещении будет идти не только от пола, но и от мебели в комнатах.
Очень сомнительное заявление – скорее всего это приманка для несведущих людей, которым невдомек, что инфракрасное излучение не проходит через преграды, которыми являются и стяжка, и клей, и декоративное напольное покрытие. В общем, стандартная конвекция и ничего более.
В принципе, это мало сказывается на эффективности работы системы – этот момент по-прежнему зависит от мощности нагревательных элементов. Тот же CALEO со своим UNIMAT заявляет 116Вт на каждый метр длины теплого пола – на практике эти данные несколько отличаются отнюдь не в меньшую сторону. Энергопотребление такой системы доходит до 250Вт – наверное, наш электрический ток отличается от корейского аналога.
Стержневой теплый пол под плитку: особенности установки
Как и говорилось выше, монтаж стержневого теплого пола производится практически точно так же, как и установка любой другой подобной системы – схема их сборки примерно одинаковая. На черновой поверхности пола раскатываются маты, которые своими холодными концами подсоединяются к терморегулятору.
Как и в других системах, предусматривается установка термодатчика. В общем, практически без изменений.
- Сначала создается ровный черновой пол – цементная стяжка пола.
- Потом после высыхания она накрывается отражающей теплоизоляцией. Здесь имеется один отличительный нюанс – карбоновые нагреватели не любят соседства алюминиевой фольги. Об этом моменте необходимо позаботиться при выборе теплоизоляции данного типа и отдать предпочтение простому изолону, отражающая поверхность которого изготавливается из полипропилена или лавсана.
- Дальше расстилаются маты, которые крепятся к отражающей теплоизоляции специальным скотчем.
- Устанавливается терморегулятор, к которому подсоединяется термодатчик и сами нагревательные маты.
Стержневой теплый пол под плитку фото
После подключения всего этого дела к сети электроснабжения, система проверяется на работоспособность, после чего заливается стяжкой толщиной в 20-30 мм. Как вариант, сразу сверху нагревательных матов может быть уложена кафельная плитка с применением специального клея для теплого пола.
Стержневой электрический теплый пол: мифы от производителей
Среди всего прочего, в качестве достоинств инфракрасного стержневого подогрева пола производители указывают много моментов, которые, мягко говоря, не соответствуют истине – это кроме того, что уже было сказано выше. Они рассчитаны на простого человека – так сказать, несведущего в банальных физических законах и прочих вещах.
- Ионизация воздуха. Этого не может быть просто потому, что нагревательные элементы изолированы от воздуха, а плитка или декоративное напольное покрытие делать этого не может даже при нагревании.
- Нейтрализация посторонних запахов. Любой пол начинает выделять свой персональный запах при нагревании. Но дело даже не в этом – все присутствующие запахи попросту удаляются благодаря конвекции воздуха.
- Не сушит воздух. Любое тепло приводит к испарению определенного количества жидкости.
Стержневой инфракрасный теплый пол фото
- Подводя итоги, можно сказать только одно – это ничем не выдающаяся система. Мало того, все ее показатели говорят о том, что это простая разновидность кабельного теплого пола, основное отличие которого заключено в принципе соединения этого кабеля. И это еще не все – карбоново-углеродные трубки, несмотря на заявленный срок эксплуатации, как правило, не протягивают и малую часть этого срока. Спустя год-полтора они массово начинают выходить из строя. Поинтересуйтесь отзывами людей, уже успевших столкнуться с этим чудо корейской техники – по большому счету, она не стоит и выеденного яйца, не говоря о тех деньгах, которые за нее просят.
Вердикт только один – стержневой теплый пол в том виде, как его предлагают нам, является очередным навязыванием буржуйского империализма, старающегося продать человеку даже чистый воздух, которым мы все должны дышать свободно, а не вдыхать отравленный промышленностью городской смог.
Автор статьи Александр Куликов
устройство, монтаж своими руками, отзывы
Стержневой теплый пол обогревает помещение волнами инфракрасного диапазона. Это излучение характерно тем, что греет не воздух, а предметы, которые находятся в комнате, а те уже отдают тепло воздуху. Этого излучение обладает лечебными свойствами и положительно влияет на состояние нервной системы, уничтожает запахи и ионизирует воздух.
Структура и свойства
Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается.
Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).
Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.
Недостатки стержневого пола
Главный недостаток — высокая цена. Она намного выше даже чем у инфракрасных пленочных теплых полов, которые тоже дешевыми не назовешь. Второй недостаток — довольно сложное электрическое подключение (для людей несведущих). И третий — «мокрый» монтаж в стяжку или плиточный клей. Это означает, что ни о какой мобильности или строчном устройстве речь не идет, а также о том, что при необходимости ремонта придется разбивать стяжку.
Монтаж
Начинается все с выбора места и установки терморегулятора. Его нужно расположить в удобном месте. Чаще всего это где-то в районе выключателя. Если пол будете делать в помещении с высокой влажностью (ванной и т.п.), то терморегулятор выносится в сухое помещение. При этом не забывайте, что датчик температуры и провода от нагревательных матов будете подключать к нему.
Затем рисуете план помещения в масштабе, выделяете на нем зоны, где установка обогревателей не нужна (под диванами, шкафами и т.д.). В оставшейся зоне разрабатываете план укладки инфракрасных стержней. Начинаться и заканчиваться маты должны 15-20см расстояние от стен. Ширина этого материала стандартная 83см. Потому тут особо ничего не придумаешь. Располагаться полосы греющих стержней могут на некотором расстоянии, а вот пересекаться и соприкасаться не должны.

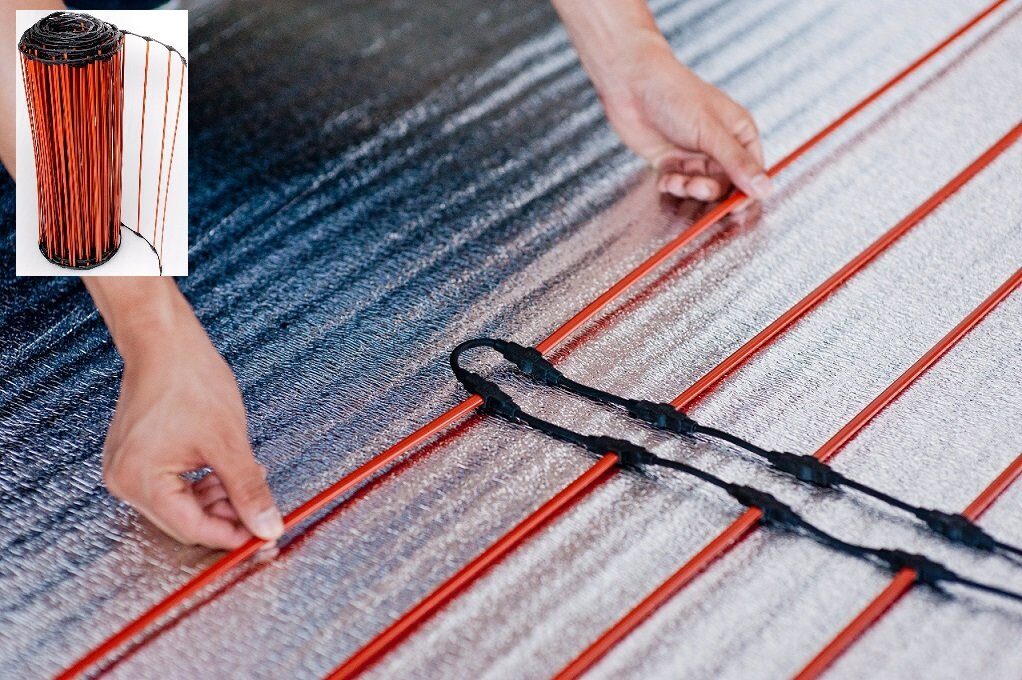

Схема монтажа теплого стержневого полаДля укладки стержневого нагревателя пол должен быть ровным и чистым, иначе одинаковую толщину стяжки, а значит, и равномерного нагрева поверхности вы не добьетесь.
Еще одно условие нормальной работы: для хорошей эффективности обогрева и для того чтобы за электричество не пришлось платить много, нужно сделать хорошую теплоизоляцию пола. Толщина материала для теплоизоляции зависит от того, какой тип помещения у вас находится снизу. Если это квартира, в которой есть отопление, достаточно рулонного не очень толстого теплоизолятора. Если вы живете на первом этаже, нужны будут более серьезные материалы: плиты полистирола, маты минеральной ваты и т.п. — зависит от климата и материала перекрытия, того как сделан черновой пол и т.д.
Для уменьшения потерь тепла на обогрев стен, необходимо проложить теплоизолятор и вдоль стены (с заходом на нее). Это может быть и демпферная лента, которая одновременно не даст образоваться щели под влиянием теплового расширения. А можно уложить ленточный утеплитель или полосу пенополистирола высотой в десяток сантиметров. После того, как уложите стяжку или плитку излишки отрежете, а потом установите плинтус.
Стержневой теплый пол характеристикиДля теплоизоляции поверхности пола рекомендуют брать теплоизолятор с металлизированным верхним слоем.
Обратите внимание! Не фольгированным, а металлизированным. При внешней схожести характеристики у материалов разные. Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху. А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы.
О том, какие материалы лучше использовать при укладке теплого пола читайте тут.
Укладывать плиты или полотна материала нужно вплотную, без зазоров. Если есть какие-то щели их нужно заполнить. Стыки проклеиваем скотчем или металлизированной клейкой лентой (если используем такие же материалы). Теперь можно раскатывать стержневой рулон. Начинают от той стены, на которой располагается терморегулятор.
Монтаж теплого стержневого пола под мягкие напольные покрытияДойдя до отметки, где нужен разворот, берете ножницы или бокорезы, и разрезаете соединительный провод посередине между двумя стержнями (не возле одного из них, а именно посередине). Поворачиваете рулон на 180о и раскатываете в обратном направлении.
Так повторяете до тех пор, пока не покроете всю площадь. Есть еще один способ — покупать не один большой рулон, а несколько маленьких подходящей длины. Тогда резать ничего не нужно. Например, стержневой теплый пол Unimat продается в комплектах от 1 до 7 метров (шаг при этом 1м). Есть также рулон на 25 метров. Например, если обогреваемая площадь в вашем помещении 6 метров, но вы планируете две полосы по три метра, то можно или купить один комплект на 6 метров и разрезать его в необходимом месте, или приобрести 2 комплекта по 3 метра и просто раскатать их рядом. Заплатите вы в обоих случаях одинаково (цены взяты с официального сайта Caleo, ведь «Юнимат» — это тоже их продукция).
Разложив маты на поверхности, фиксируете их скотчем к утеплителю и друг к другу. Затем в шахматном порядке вырезаете в утеплителе окошки для лучшей стыковки плиточного клея или стяжки с черновым полом (отсюда, кстати, следует, что черновой пол должен быть цементным или бетонным, о чем производители не говорят).
Электрическое подключение стержневых полов
Теперь настал черед сборки электрической схемы. В тех местах, где разрезали соединительные провода и требуется электрическое соединение, зачищаете изоляцию примерно на 0,7-1см. Берете коннектор, который идет в комплекте с нагревательным элементом, и в один из контактов вставляете оголенный проводник. При помощи клещей или пассатижей зажимаете его, проверяете на прочность соединения (дергаете).

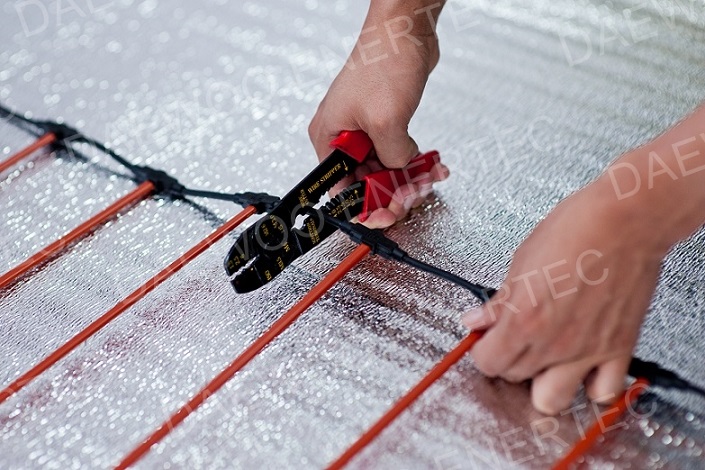

Установка стержневого инфракрасного теплого полаНа провод надеваете термоусадочную трубку, также зачищаете его от изоляции и затем вставляете во второй контакт коннектора, зажимаете. Проверив на прочность соединения, берете строительный фен и нагреваете термоуадочную трубку, в которую вставлен коннектор. Потом натягиваете второую и тоже ее разогреваете до тех пор, пока она не обожмет соединение. Получили надежно заизолированный контакт. Таким образом собираете всю схему (смотрите пример схемы подключения стержневого теплого пола на рисунке).
Те токоведущие провода, которые не используются изолируете концевыми комплектами (идут в комплекте).
Собрав схему, приступаете к установке датчика температуры. Его желательно устанавливать в гофрошланге чтобы была возможность быстрой замены. Для скрытой установки нужно сделать штробу в полу (в стяжке). Укладываем в нее шланг и вставляем датчик, провода заводим на терморегулятор, подключаем к соответствующим гнездам. Также к терморегулятору заводим провода от стержневых матов и подключаем к нужным клеммам (схема подключения есть на каждом терморегуляторе). Теперь можно подавать питание. Но эту операцию должен делать специалист-электрик. После этого можно провести испытания — включить и проверить нагрев полос и отсутствие искры на контактах (выставить на терморегуляторе не более 30оС). Теперь можно приступать к финишной отделке.
Напольные покрытия
Самое удачное использование стержневого теплого пола — под плитку.
Просто потому, что можно сразу использовать клей и плитку без каких-либо других операций. Только два условия:
- Использовать только специальные смеси для теплых полов.
- Толщина слоя клея и плитки не должна быть меньше 2см.
Если хотите сэкономить на клее — делайте стяжку, а когда она высохнет — сверху кладите плитку.
Монтаж теплого стержневого пола под плиткуПод все другие типы покрытия нужно делать стяжку минимальной толщины 2см. Первое включение в любом случае возможно только после полного естественного высыхания раствора или клея. Использование греющих стержней для ускорения процесса недопустимо. Во-первых, потому что в сырой среде может нарушиться изоляция и произойдет короткое замыкание, что выведет систему из строя, а во-вторых, потому что искусственный подогрев вызовет образование трещин в стяжке, что сильно понизит эффективность теплого пола. Итак: ждем положенный срок и затем включаем теплый пол.
В этом видео материале снят весь процесс монтажа стержневых теплых полов Unimat «Юнимат».
Очень подробно и доступно.
Производители стержневого теплого пола
В этом сегменте теплых полов в основном представлена продукция корейских производителей. Прежде всего, это кампания Caleo, которая производит стержневые обогреватели для пола Unimat. Они есть в двух мощностях — более мощные Boost (133Вт на погонном метре) и Rail (113Вт на погонном метре).
Стержневой теплый пол Unimat «Юнимат»Есть еще фирма, выпускающая аналогичную продукцию HOTmat RHE и GT-mat. Есть южнокорейская фирма DYS Tech Co., Ltd, которая также стержневой теплый пол Starke.
Отзывы
Так как все названные выше производители в скобках указывают слово Unimat, то разобраться, кто, что купил практически невозможно. Теперь о самих отзывах. Почти все недовольны. Причем картина приблизительно одинаковая: первый год/отопительный сезон все нормально, на второй начинаются проблемы.
Причем характер повреждений у всех одинаковый: прогорают места соединения стержней и питающего проводника. Видимо, это и есть слабое место таких систем. Но есть отзывы, судя по которым, у людей такие полы работают годами без происшествий.
Итоги
Идея с инфракрасным подогревом пола кажется очень привлекательной: не только греться, но и одновременно лечиться и расслабляться хочется, наверняка всем. Притом обещают, что стержневые нагревательные маты потреблять будут электроэнергии немного: они работают только 6-8 часов, остальное время находятся в выключенном состоянии. Но почитав отзывы, задумываешься, а стоит ли. Может, лучше инфракрасную пленку? Там отзывы нормальные. Или вообще кабельный подогрев? Ведь намного дешевле…
Лучшие типы полов для укладки на лучистое отопление
Лучистое тепло имеет много преимуществ. Ходить по теплым полам зимой очень удобно. Собаке понравится лежать на нем. И лучистое тепло может быть очень экономичным.
Если вы планируете установить систему лучистого отопления, некоторые варианты напольного покрытия работают лучше, чем другие.
Вот 4 лучших варианта напольных покрытий для использования с лучистым теплом.
1. Плитка для пола
Керамическая плитка и керамогранит являются отличными проводниками тепла, поэтому система лучистого отопления поможет вашему дому в полной мере. Кроме того, напольная плитка не расширяется при нагревании и не сжимается при охлаждении. Такое расширение и сжатие может вызвать растрескивание. Это не проблема плитки.
2. Ламинированные полы
Ламинированные полы имитируют полы из твердой древесины или плитки без дополнительных затрат. Он также отлично справляется с лучистым теплом. Ламинированный материал состоит из слоев древесины, которые идут в противоположных направлениях. Это создает более стабильный материал, чем твердая древесина. Другими словами, ламинат не будет расширяться и сжиматься, как твердая древесина.
3. Паркетные полы
Как и ламинат, производится слоями, поэтому имеет более устойчивую основу, которая не будет реагировать на процесс нагревания и охлаждения.
Верхний слой, или износостойкий слой, представляет собой массивную древесину и имеет все те же разновидности, что и другие полы из твердой древесины. Инженерные полы бывают даже из бамбука. Он отлично выглядит, отлично носится и отлично согревает.
4. Полы из натурального камня
Полы из гранита, травертина, песчаника и других видов природного камня прекрасно проводят тепло. Вы можете думать о камне как о холодном, но не тогда, когда под ним течет теплая вода. Если вы никогда не думали, что захотите ходить босиком по каменному полу в январе, вы никогда не задумывались об лучистой жаре!
Виниловые полы класса люкс, особенно виниловые доски с имитацией дерева, невероятно популярны, а благодаря внедрению более качественных технологий с жестким сердечником большинство виниловых досок и плиток теперь можно использовать с напольным отоплением.
Обязательно ознакомьтесь с требованиями к установке для каждого отдельного продукта, так как в гарантии часто указывается максимальная температура, для которой сертифицирована виниловая планка.
Какие напольные покрытия не следует использовать при лучистом тепле?
Виниловые напольные покрытия также не являются хорошим выбором. Тепло может обесцветить винил или вызвать выделение химических веществ. Наконец, паркетные полы будут набухать и сжиматься в процессе нагрева/охлаждения, особенно в домах, где зимой используется увлажнитель воздуха. Вы же не хотите инвестировать в дорогой паркет только для того, чтобы получить чашку, пряжку, корону и трещину.
Если вы планируете установить удобные и эффективные системы лучистого тепла, лучшим выбором для использования с лучистым отоплением являются кафельный пол, ламинат, инженерный пол и пол из натурального камня.
- Energy.gov — информативный веб-сайт Министерства энергетики, посвященный проблемам энергетики и окружающей среды.
- Nuheat — ведущий производитель систем лучистого обогрева пола, которые помогут вам сэкономить энергию и вести более экологичный образ жизни.
- DIY Network — узнайте больше о напольных ковриках с излучающим теплом и о том, как выполнить установку своими руками.
Установили ли вы в своем доме теплый пол с подогревом или подумываете об этом? Поделитесь своими мыслями ниже.
Об авторе:Джейми Сэндфорд
Джейми Сэндфорд является владельцем и главным редактором Home Flooring Pros (узнать больше). После 10 лет опыта в строительстве экранов и сценических декораций, а затем еще 15 лет работы в бизнесе по ремонту / реконструкции домов, он теперь пишет и курирует онлайн-советы по благоустройству дома.
«Покупка и установка напольного покрытия для дома должна быть довольно простым процессом, но часто это не так.
Имея более чем 15-летний опыт работы с напольными покрытиями и ремонтом дома, в 2013 году я основал компанию Home Flooring Pros, чтобы помочь домовладельцам ориентироваться в зачастую чрезмерно сложном процессе выбора, покупки и укладки домашнего пола. Цель состоит в том, чтобы сэкономить ваше время и деньги, помогая вам принимать более обоснованные решения о покупке напольного покрытия».

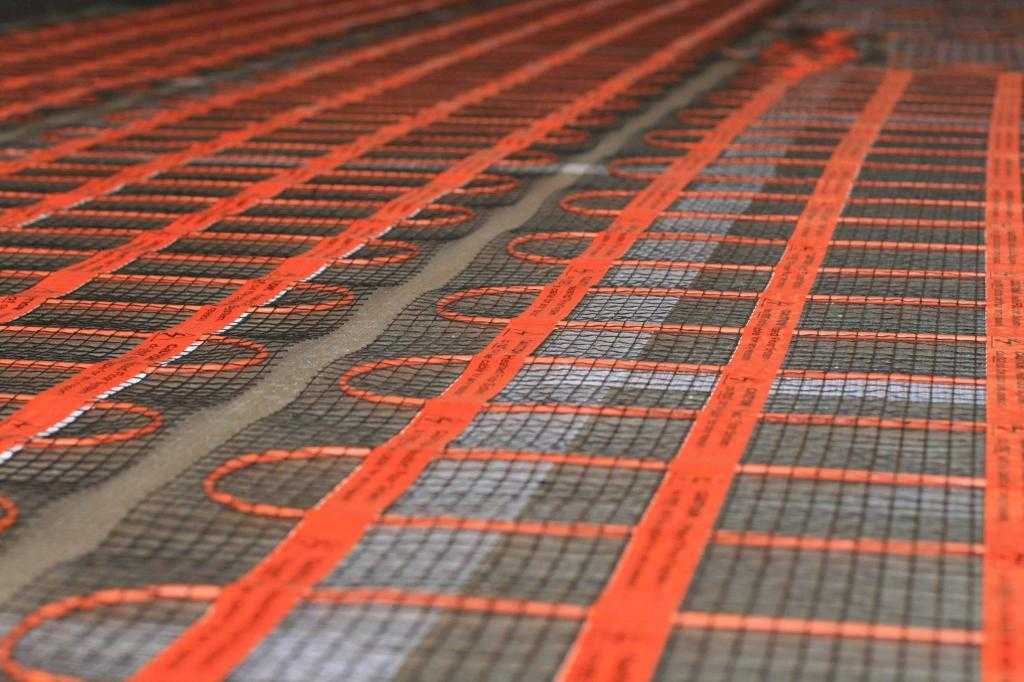

Электрические системы напольного отопления — коврик с подогревом
Теплые полы matmircea2021-10-23T08:21:05+01:00 Широко используются сетки для теплых полов. Все, что вам нужно сделать, это раскатать сетку, пока она не будет израсходована. Поскольку в системах электрического обогрева пола используется более низкая температура, чем в стандартных радиаторах или плинтусах, затраты на отопление снижаются. Поскольку источник тепла распределяется по всему полу, он распределяется более равномерно, а полы с подогревом обеспечивают значительно более высокий уровень комфорта.
Электрические системы обогрева пола имеют низкую начальную стоимость установки и не требуют обслуживания. Это дает вам роскошный комфорт теплых полов и преимущество невидимой, неслышной и не требующей обслуживания системы отопления. Эта система идеально подходит для кухонь, гостиных, столовых и других жилых помещений.
Это очень практичный, простой в установке, простой и экономичный способ добавить тепла в ваш дом и отель. Его можно использовать со всеми типами полов, всепогодной керамической плиткой, деревянными полами, камнем, керамогранитом, клеевыми полами (LVT, дерево, ковер). Наружная отопительная сетка используется для предотвращения образования льда на дорожном покрытии, пандусах, проездах, пешеходных дорожках, террасах, водосточных желобах. Источником тепла является гибкий изолированный кабель, закрепленный на сетке из стекловолокна, оканчивающийся на концах холодным проводом для подключения к источнику питания. Это устройство, собранное на заводе, не может быть изменено или заменено на месте.
Для обеспечения безопасной установки внимательно и подробно прочитайте руководство по эксплуатации.
Одножильная нагревательная сетка (FHM-SIN)
FHM-SIN представляет собой одножильную нагревательную сетку с полным защитным экраном, в которой нагревательный кабель укладывается на волокнистую сетку шириной 50 см – площадь до 12 м², подключение холодного ввода 2×4 м . Первичная изоляция нагревательного элемента выполнена из фторполимера/XLPE/TPE, а оболочка выполнена из HRPVC/TPE/полиолефина (ZHFR)/фторполимера. Тепловой проводник представляет собой комбинацию многожильных проводов из резистивного сплава.
Особенности и применение
– Простая и эффективная регулировка тепла
– Энергосберегающая система
– Простой и недорогой монтаж
– Доступен в широком диапазоне мощностей
– Может использоваться под плиткой, мрамором или паркетом
Технические характеристики
– Доступен Мощность: 100 150 Вт/м²
– Номинальное напряжение: 230 В, 50 Гц
– Максимальная рабочая температура: 90 °C
– Минимальная температура установки: -10 °C
– Ширина основания: 0,5 м
– Диаметр кабеля: 2,80–3,50 мм
Модель диапазона продуктов: FHM-SIN
ОДИНСКАЯ ЯРСКАЯ НАПОЛОГА СЕМА 100W/M²
| Код продукта | Область (M²) | Длина (M) | WATTATE | 2 | 100 |
| 9110005015 | 1. 5 | 3 | 150 | ||
| 9110005002 | 2 | 4 | 200 | ||
| 9110005003 | 3 | 6 | 300 | ||
| 9110005004 | 4 | 8 | 400 | ||
| 9110005005 | 5 | 10 | 500 | ||
| 9110005006 | 6 | 12 | 600 | ||
| 9110005007 | 7 | 14 | 700 | ||
| 9110005008 | 8 | 16 | 800 | ||
| 9110005009 | 9 | 18 | 900 | ||
| 9110005010 | 10 | 20 | 1000 | ||
| 9110005011 | 11 | 22 | 1100 | ||
| 9110005012 | 12 | 24 | 1200 |
Двухжильная нагревательная сетка (FHM-TWIN)
FHM-TWIN представляет собой двухжильную нагревательную сетку с полностью защитным экраном, где нагревательный кабель укладывается на волоконную сетку шириной 50 см, подключение холодного провода 1х3м.
Первичная изоляция нагревательных элементов выполнена из фторполимера/XLPE/TPE, а оболочка из HRPVC/TPE/полиолефина (ZHFR)/фторполимера. Теплопроводник представляет собой комбинацию многопроволочных проводов из резистивного сплава.
Особенности и применение
– Простая и эффективная регулировка тепла
– Система энергосбережения
– Простая и низкая стоимость монтажа
– Предлагается в широком диапазоне мощностей
– Можно использовать под плитку, мрамор или паркет
Технические характеристики
– Доступная мощность: 80, 100, 120, 160, 200 Вт/м²
– Номинальное напряжение: 230 В, 50 Гц
– Максимальная рабочая температура: 90°C
– Минимальная температура установки: -10° С
– Ширина подложки: 0,5 м
– Диаметр кабеля: 3 .5 0–5,0 мм
Ассортимент Модель: FHM-TWIN
Двойная нагревательная сетка 160 Вт/м²
| Length (m) | Wattage (W) | ||
| 9116011001 | 1 | 2 | 160 |
| 9116011015 | 1. 5 | 3 | 240 |
| 9116011002 | 2 | 4 | 320 |
| 9116011025 | 2.5 | 5 | 400 |
| 9116011003 | 3 | 6 | 480 |
| 9116011035 | 3.5 | 7 | 560 |
| 9116011004 | 4 | 8 | 640 |
| 9116011045 | 4.5 | 9 | 720 |
| 9116011005 | 5 | 10 | 800 |
| 9116011006 | 6 | 12 | 960 |
| 9116011007 | 7 | 14 | 1120 |
| 9116011008 | 8 | 16 | 1280 |
| 9116011009 | 9 | 18 | 1440 |
| 9116011010 | 10 | 20 | 1600 |
| 9116011011 | 11 | 22 | 1760 |
| 9116011012 | 12 | 24 | 1920 |
Underfloor heating membrane
Corewarm heating membrane is a light weight, crack-isolation and waterproofing membrane that также обеспечивают максимальную защиту вашей плитки и системы напольного лучистого отопления от повреждений, вызванных влагой и движением пола.
Нагревательную мембрану Corewarm можно укладывать по всему черновому полу. После установки мембраны вы можете установить кабели, используя «шпильки» в мембране, чтобы удерживать их на месте. Шпильки в мембране также работают как измерительный инструмент, удерживая кабели на правильном расстоянии друг от друга. Мембраны Corewarm также позволяют теплу от системы теплого пола равномерно распределяться по поверхности пола. Это повышает общую эффективность системы отопления, снижая ваши расходы.
Особенности и применение
– Различные варианты расстояния между проводами с различной тепловой мощностью
– Легкое разъединение с контролем напряжения, прочный
– Простое и эффективное регулирование нагрева
– Энергосберегающая система
– Простой и недорогой монтаж
– Можно использовать под плитку, мрамор или паркет
Технические характеристики
– Доступная мощность: 130 195 Вт/м²
– Номинальное напряжение: 230 В, 50 Гц
– Максимальная рабочая температура: 90°C
– Минимальная температура установки: -10°C
– Ширина основания: 0,5 м
– Диаметр кабеля: 2,80–3,50 мм
Ассортимент Модель: HM130
Расстояние между тремя рядами для 130 Вт/м²
| Area (m²) | Length (m) | Wattage (W) | |
| HM130-012-0150 | 1. 15 | 12 | 150 |
| HM130-018-0225 | 1.73 | 18 | 225 |
| HM130-025-0300 | 2.31 | 25 | 300 |
| HM130-031-0375 | 2.88 | 31 | 375 |
| HM130-037-0450 | 3.46 | 37 | 450 |
| HM130-050-0600 | 4.62 | 50 | 600 |
| HM130-061-0750 | 5.77 | 61 | 750 |
| HM130-075-0900 | 6.92 | 75 | 900 |
| HM130-100-1200 | 9.23 | 100 | 1200 |
| HM130-125-1500 | 11.54 | 125 | 1500 |
| HM130-150-1800 | 13.85 | 150 | 1800 |
| HM130-200-2400 | 18.46 | 200 | 2400 |
Product Range Model: HM195
Two row spacing for 195W/m²
| Product Code | Area (m²) | Length (m) | Wattage (W) |
| HM195-012-0150 | 0. |
