Стержневой инфракрасный теплый пол – Инфракрасный стержневой (карбоновый) теплый пол: плюсы/минусы, укладка своими руками

Содержание

Инфракрасный теплый пол: виды, монтаж, конструкция

Решение устроить такую конструкцию пола у себя дома многие принимают благодаря ощутимым выгодам, которые несет в себе ее последующее использование.

Во-первых, человеческий организм лучше воспринимает данное ИК излучение. Нагревается не воздух как при стандартном отоплении, а предметы, расположенные в комнате. Сперва нагревается пол, а затем, даже при пониженной температуре, тепло будет ощущаться за счет процесса конвекции (прогрев воздуха от предварительно разогретых окружающих предметов).

Такое решение несет в себе одни только выгоды

Во-вторых, такая конструкция позволяет снизить траты на отопление, создавая при этом комфортные условия для нахождения в помещении. Обычно внутренняя температура при использовании инфракрасного излучения ниже на 23 градуса по Цельсию. Так что расходы на отопление будут ниже, а это весьма значительный фактор.

В-третьих, помещение не просто отапливается, создается оздоровительный эффект. Воздух ионизируется, что способствует избавлению от многих вирусов и бактерий. Кроме того действие ИК избавляет от неприятных запахов.

Такой вид излучения широко используется в медицине при лечении многих болезней. Дополнительно к этому отлично снимается нервное напряжение. При этом уровень электромагнитного излучения находится практически на нуле.

Возможно, недостатком покажется высокая стоимость согревающих материалов. Но этот недостаток компенсируется простой установкой и быстрым монтажом. Стоит обратить внимание и на то, что трудоемкость работ в этом случае ниже, чем при реализации решения установить кабельные системы.

Такая конструкция позволит сэкономить на отоплении

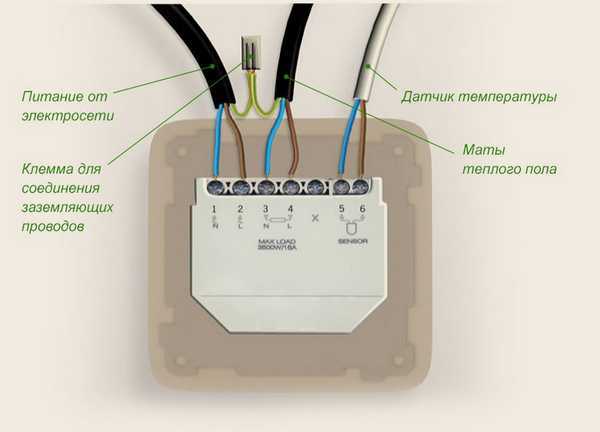

Главную управленческую функцию выполняет терморегулятор. Иными словами, прибор регулирующий температуру пола. Устройство позволяет проводить включение и отключение питания, вести контроль уровня температуры нижнего покрытия и воздуха через установленную систему датчиков. Именно из-за того что режим обогрева можно предварительно запрограммировать, инфракрасный теплый пол, управляемый регулятором, забирает небольшой процент электроэнергии. Когда происходит набор необходимых показателей, система автоматически отключается и начинается постепенное снижение температуры. При снижении тепла ниже исходный параметров, датчики срабатывают и отправляют сигнал системе, после чего процесс нагрева начинается снова.

Такой вид излучения широко используется в медицине при лечении многих болезней

Виды терморегуляторов

Существующие модели различаются по цене и принципу управления. Известны следующие варианты.

  1. Электромеханические. Наиболее простая система. Надежная и недорогая.
  2. Электронные. Отличаются удобством в управлении и высокой точностью.
  3. Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.

Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.

Наиболее простая — электромеханическая система

Какие финишные отделочные покрытия подходят к инфракрасному полу?

Верхним финишным слоем под инфракрасный пол может служить любое покрытие: плитка, керамогранит, паркет, линолеум, ламинат и так далее. В связи с этим стоит заметить, что при выборе ламината или линолеума устраивать выравнивающую стяжку уже не придется. Работы проводятся сухим методом. Одновременно большинство людей считают необходимым использовать такую систему под плитку, которая в принципе для многих представляется холодным материалом, но имеет высокую теплопроводность и в паре с напольным обогревом создает отличный утепляющий эффект, что высоко цениться в таких помещениях как кухни, ванные комнаты и коридоры, где всегда необходимо дополнительное тепло.

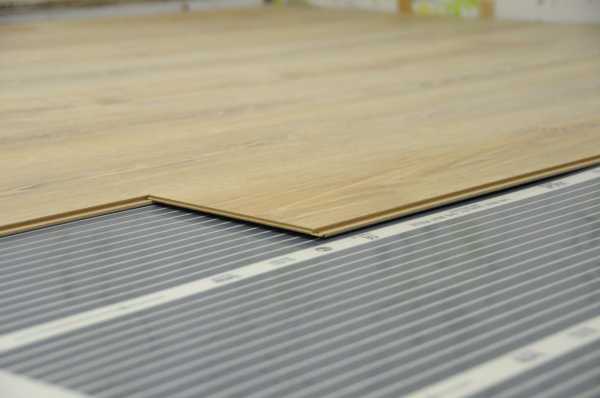

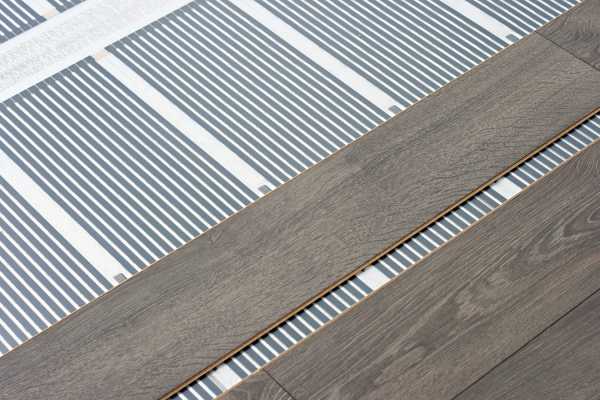

Напольное покрытие под инфракрасный пол можно использовать любое

В то же время нужно учитывать и то обстоятельство, что верхнее покрытие, устраиваемое по нагревательной системе, подразделяется на жесткие и мягкие материалы. Для определенных видов покрытий предусмотрена своя система монтажа теплого пола с подбором определенной модели и соответственно варианта технологии. Например, под ту же плитку больше подходят стержневые модели саморегулирующихся образцов. А вот мягкие материалы (в качестве примера можно взять ламинат или линолеум) предполагают устройство пленочных ИК-полов с обязательным настилом промежуточного слоя из фанерных листов или древесноволокнистых плит.

Работы по монтажу пола можно проводить сухим методом

Преимущества инфракрасного напольного обогрева

Конструкция имеет большой набор преимуществ, в связи с чем и пользуется большой популярностью. На выбор использования дополнительной нагревательной системы в домах оказывают влияние следующие факторы.

  1. Возможность обогревать локальные зоны. Нагреватели можно располагать произвольно, в конкретных точках. Это в большой степени определяет факт рационального расходования материалов в процессе монтажа и четко отражает экономию электроэнергии в процессе эксплуатирования системы.
  2. Отличительная черта инфракрасных полов — воздействие непосредственно на поверхность предметов, предназначенных для нагрева и отсутствие осушающего воздействия на внутренний воздух. Это объясняет, почему такой способ более рационален для жилых помещений.
  3. Система нагрева не боится резких холодов и при длительном отсутствии владельцев в зимний период, что часто случается в загородных домах, прекрасно срабатывает в момент включения, когда те возвращаются с наступление весны. Немаловажным фактом при этом становится быстрое достижение комфортной температуры при вводе системы в действие, благодаря низкой тепловой инерционности.
  4. Значительное снижение расходов на электричество.
  5. Возможность смонтировать конструкцию самостоятельно.
  6. Высокая скорость монтажа. Даже при самостоятельном проведении работ это не займет много времени.
  7. Прогрев происходит по всей высоте помещений с достижением максимального теплового комфорта в нижней части.
  8. Значительным преимуществом считается быстрый демонтаж нагревателей и перенос их для установки в другом месте. Этот фактор позволяет полам считаться достаточно мобильными.
  9. В плюсы можно записать и предоставление выбора системы конструкции. Существуют два основных вида: инфракрасный пленочный пол и стержневой. Первый соответственно изготавливается из пленки и представляет рулонный материал. Второй — стержневой, представляет стрежни, сделанные из карбона и соединенные тонкими проводами.
Такие полы легко демонтируются и переносятся

Где применяют систему инфракрасного пленочного пола?

  1. Использование пленочного электрического ИК-пола рассчитано преимущественно на районы, где мягкий климат и на момент межсезонья, когда уровень уличной температуры средний.
  2. Несмотря на то, что основной областью применения системы пола являются жилые и общественные помещения, его монтируют и в хозяйственных сооружениях. Объектами становятся гаражи, теплицы или постройки, требующие отопления, но не имеющие возможности получить его централизованным образом.
  3. Широкое применение инфракрасной пленки в конструкции теплого пола используется в сельском хозяйстве. Местами монтажа являются инкубаторы и ясли для выращивания молодняка.
  4. В более обширных объемах систему ИК пленочного пола применяют на аэродромах в качестве элемента защиты от обледенения взлетно-посадочных полос, на автостоянках и открытых спортивных площадках.
Такие полы применяют во многих отраслях

Конструкция ИК-полов и принцип их работы

В случае применения пленочного варианта, помещение нагревается благодаря работе термоэлементов, расположенных непосредственно в пленке и пропускающих через себя электрический ток. Инфракрасный теплый пол представляет собой простую конструкцию: электроэнергия движется по проводам до исходной точки – нагревательных элементов. Сама пленка имеет отличное изолирование, хорошо герметизирована и не пропускает воду. Обладает специальным ламинированным покрытием из противопожарного состава. Это делает ее пожаробезопасной.

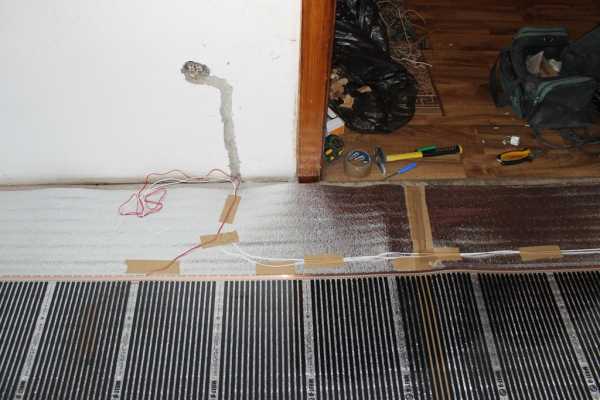

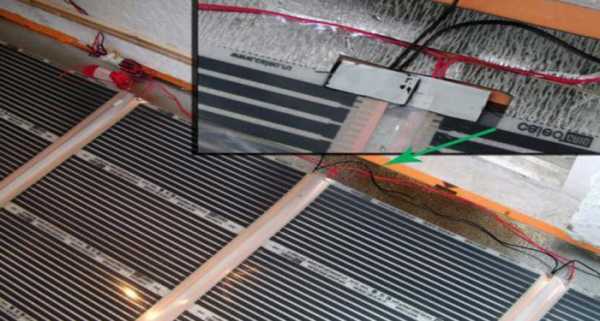

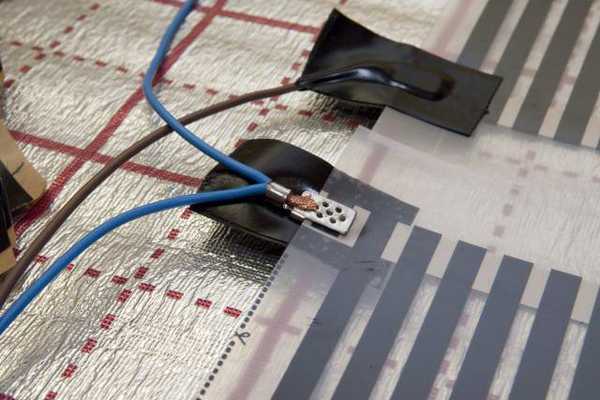

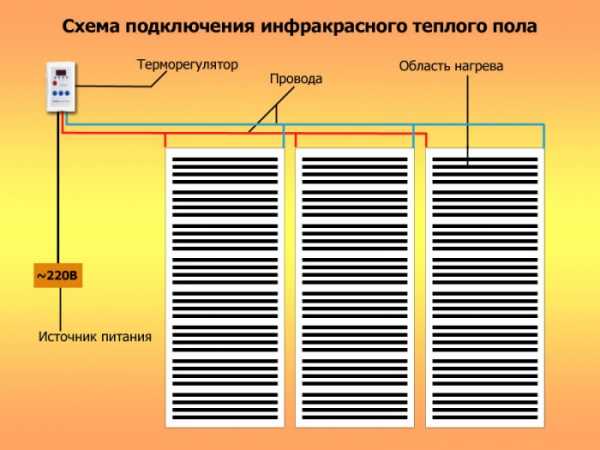

Подключение конструкции к сети происходит параллельно через установленный отдельно терморегулятор. Если пленке вдруг будет случайно нанесен механический вред, поврежденное место отключится, но зато все остальные участки пола будут исправно выполнять свои функции.

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы. Температурный контроль производится системой с помощью установленного терморегулятора. Необходимую температуру владельцы устанавливают сами. Конструкция и присутствие в ней различных технических особенностей полностью исключают возможность проявления эффекта электромагнитного излучения в процессе эксплуатации покрытия теплого пола. При нагреве пленка излучает длинные потоки инфракрасных лучей, благотворно воспринимаемые человеческим организмом. Чтобы координировать прогрев и исключить возможность нагрева потолка, при устройстве пленки монтируют теплоотражающую подложку, отражающую идущие тепловые лучи в одно направление (в квартиру).

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы

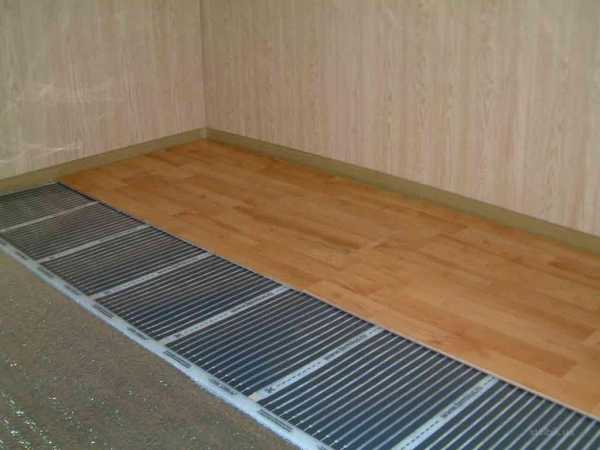

Пленочный инфракрасный пол: устройство и монтаж

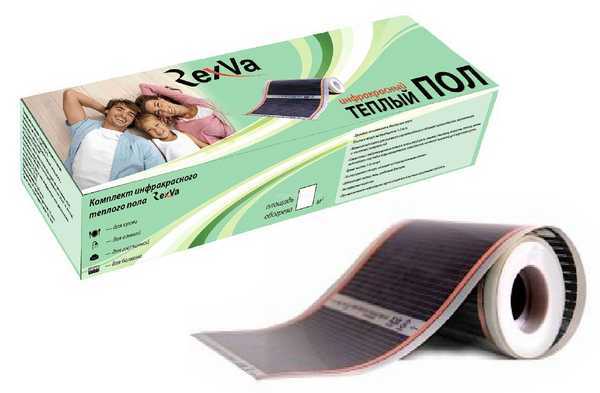

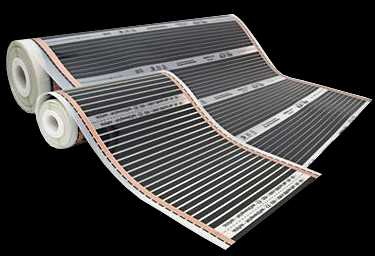

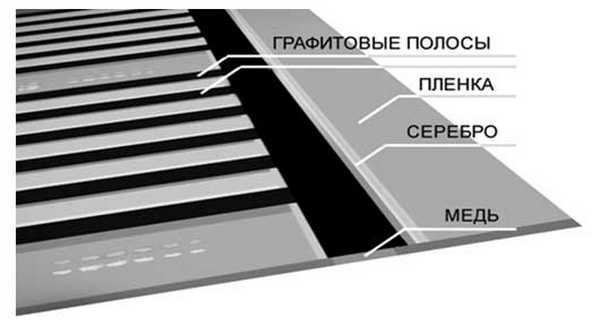

Инфракрасный пленочный теплый пол представляет рулонный материал. Он характеризуется как паста карбона, плотно запаянная внутри полипропиленовой или полиэстеровой пленки. По краям полотна идут токопроводящие серебряные и медные полосы. По этим полосам (или как иначе шинам) по направлению к углеродному материалу движется электрический ток. В результате прохождения его через карбон происходит образование большого количества тепла. Полосы, как уже известно, расположены посекционно, по несколько элементов на секцию. Каждая секция абсолютно независима в работе и может быть легко удалена. Это придает монтажу дополнительное удобство, так как дает возможность производить различные конфигурации для удобного расположения покрытия.

Основное достоинство пленки состоит в том, что она применима под любое финишное покрытие. И в случае устройства плитки не требует дополнительной выравнивающей стяжки.

Недостатком можно считать боязнь перегрева. Однако процесс плавления наступает при 200 градусах по Цельсию. Некоторые потребители в качестве недостатков называют высокую цену и необходимость кропотливого соединения полос специальными зажимами. Впрочем, данные недостатки компенсируются отсутствием надобности в проведении мокрых процессов (стяжка) и качественной работой системы после окончательного монтажа. Средний срок службы, который имеет пленочный инфракрасный теплый пол составляет 10 лет.

В среднем такой пол может прослужить 10 лет

Непосредственно произвести монтаж пленочного пола можно своими силами, а это уже экономия средств, и в значительно короткие сроки. Практически за один день.

Чтобы правильно определиться с монтажом, нужно предварительно набросать план помещения, где будут проводиться работы. Определить места расположения мебели и точку установки терморегулятора. Полосы пленки монтируются на свободных зонах пола. Укладка проводится с полным заполнением означенных зон.

Интенсивность нагрева выбирается в зависимости от вида отопления. Оно может быть либо основным, либо дополнительным. В любом случае правильный подход к данному вопросу это путь к достижению оптимального комфорта.

Выбор моделей пленочного ИК-пола зависит от их мощности. От 150 до 250 Вт/м2. Под плитку рекомендуют устраивать более мощные варианты поскольку это отделочное покрытие быстро забирает тепло и становится холодной, несмотря на соблюдение в доме одинакового температурного режима.

Интенсивность нагрева выбирается в зависимости от вида отопления

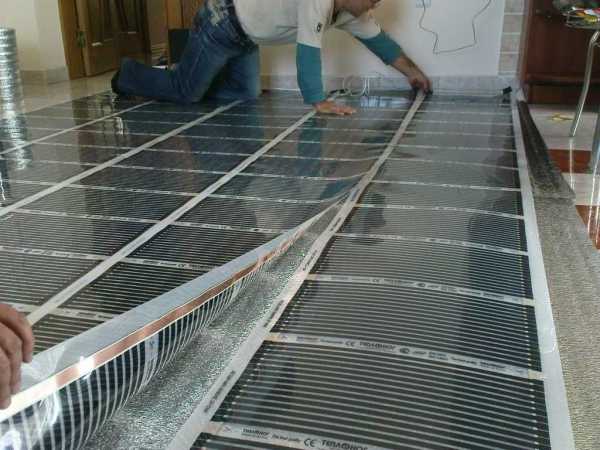

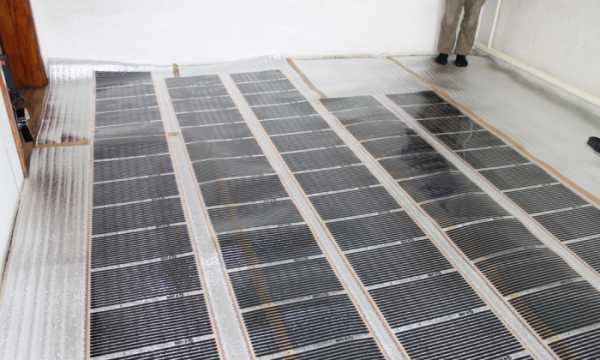

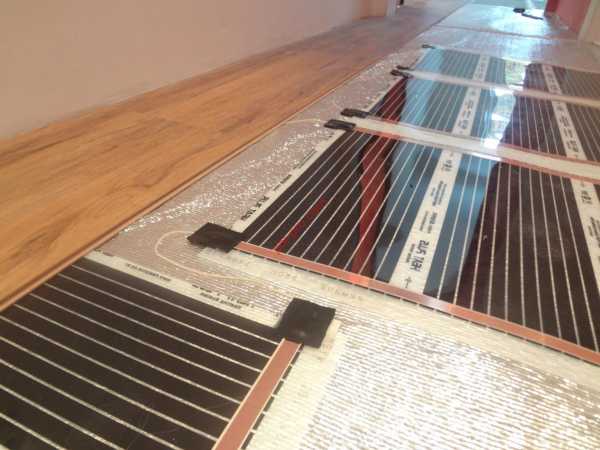

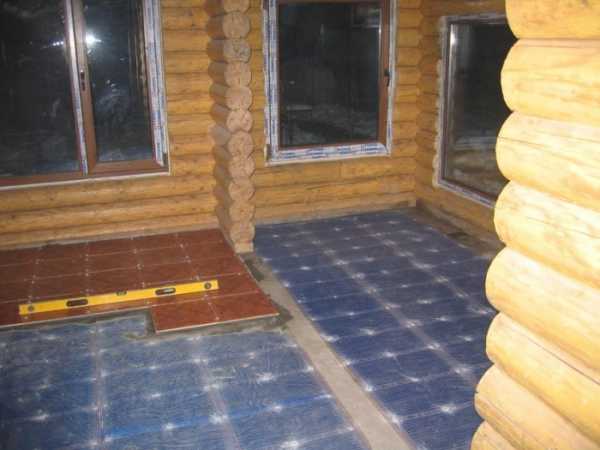

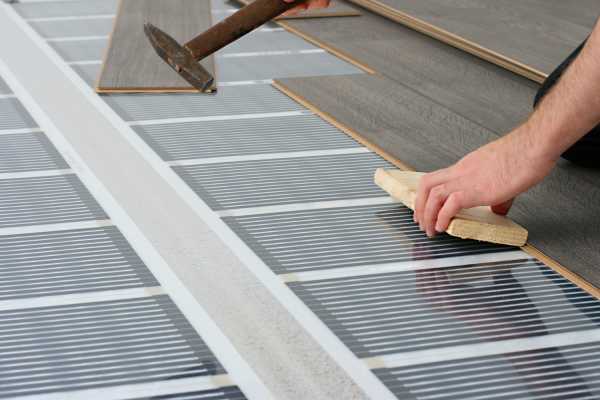

Монтаж инфракрасной пленки

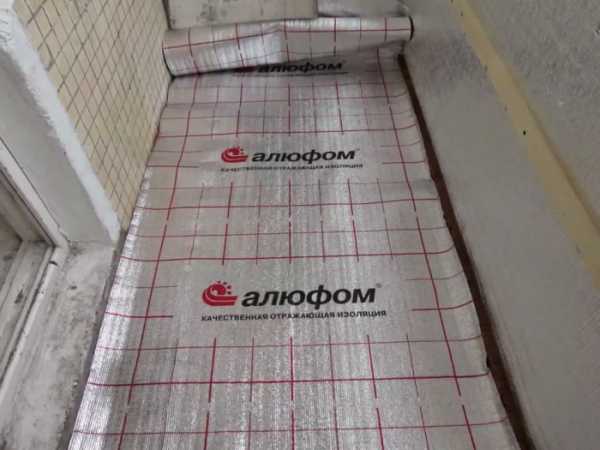

Монтирование ИК-пленки проводится при соблюдении главных правил. Одно из них — снижение тепловых потерь через поверхности пола и стен. Для этого пользуются ленточным утеплителем, уложенным по периметру. Дополнительно проводится устройство слоя теплоизолятора. Причем его устройство проводится по всей поверхности. Для эффективности используют теплоотражающий материал: фольгу или металлизированную прослойку. Крепление производится на клей. Кроме этого советуют применять специальный скотч или отдать предпочтение монтажным скобам. Термопленка раскатывается согласно плановым разметкам. Медная полоса располагается внизу. Необходимо отслеживать случайные скопления воздуха. Самый оптимальный выбор укладки — разворот контактов к точке установки терморегулятора. Промежуток между полосами контролируется. Например, под линолеум он составляет 1 см., чтобы инфракрасный теплый пол был более плотным. В тоже время нужно избегать перехлестов.

Крепления проводят клеем и дополнительно скотчем

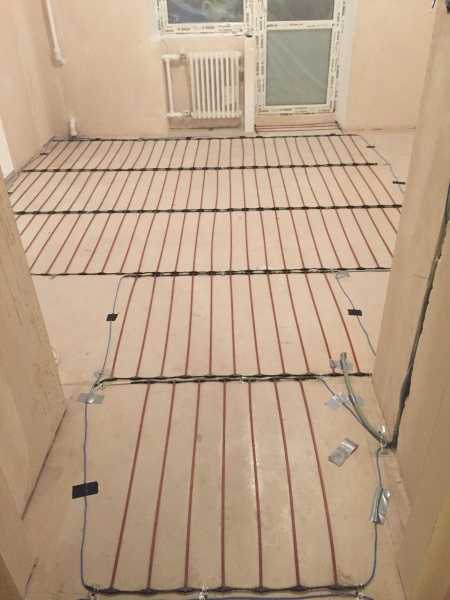

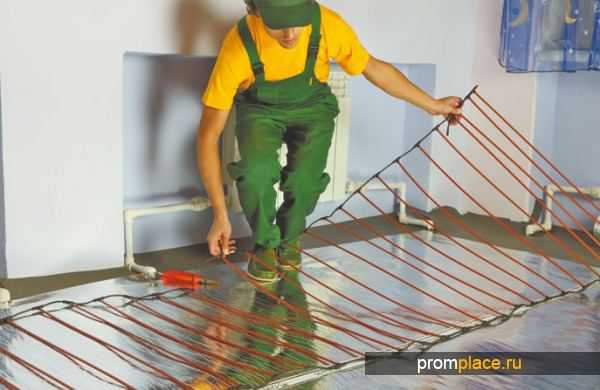

Стержневой инфракрасный теплый пол: монтаж

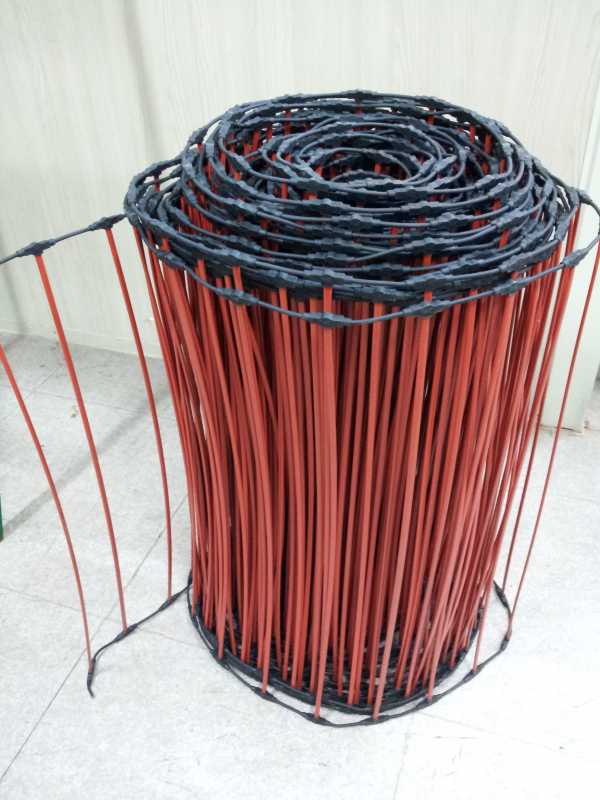

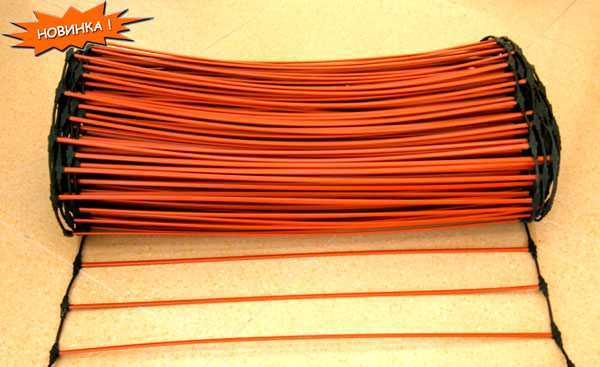

Стержневой инфракрасный теплый пол получил свое название благодаря форме, которую создают нагревательные элементы. Система является саморегулирующейся, поскольку конструкция представляет изолирующий стержень, который содержит в себе композитный материал из состава карбона, серебра и графита. ИК-стержни соединяют изолированные медные провода. Подключение нагревательных элементов является параллельным. То есть при нанесении повреждения даже одному элементу, система перестанет функционировать. Это принято считать минусом для данного вида теплого пола. Но это компенсируется повышенной экономией в эксплуатации в отличие от других конструкций.

Под стержневой теплый пол требуется ровное основание. Как и в случае пленочного пола таким же образом устраивается теплоизоляция. Основные маты раскатывают и размещают с промежутком в 15-20 см. от стен. При раскатке следят, чтобы провода не переплетались. Крепление стержней аналогично пленочному виду. Отличием является вырезка окошек в теплоизоляторе для связки уложенной верхней стяжки с черновым основанием. Расположение имеет шахматный порядок. Общий процент окошек — до 25% от всей теплоизолируемой площади поверхности.

При монтаже стержневого пола основание должно быть ровное

Мобильный теплый пол

Когда речь заходит о выборе определенного типа ИК-пола, основным аргументом в пользу пленочного вида становится его мобильность. Как уже известно из предыдущих разделов, пленочный инфракрасный теплый пол собирается из отдельных частей, каждая из которых является независимой от общей системы и в случае повреждения не несет полного отключения как в случае со стержневым типом. Более того, отсоединенные части могут работать автономно. Это позволяет использовать отдельные части пленочного пола в качестве накладок для кресел или ковриков под ноги.

Видео: Теплый пленочный инфракрасный пол


Видео: Монтаж теплого инфракрасного пола

couo.ru

Устройство инфракрасного стержневого теплого пола под стяжку

    Содержимое:
  1. Нужна ли стяжка под ИК теплый пол
  2. Можно ли стержневой пол заливать стяжкой
  3. Как сделать стяжку на ИК тёплый пол
  4. Какой пол лучше – со стяжкой или без

стержневой пол Иногда простелить пленочный ИК пол прямо под напольное покрытие невозможно. Укладка под плитку и натуральное дерево требует предварительно обезопасить систему отопления от возможного разрыва греющих элементов. В таких случаях стержневой инфракрасный теплый пол под стяжку является оптимальным решением.

Выполнить работы и замуровать карбоновые стержни можно несколькими способами, зависящими от финишного напольного покрытия.

Нужна ли стяжка под ИК теплый пол


Строго говоря, нет. Но в некоторых случаях, чтобы увеличить прочность и износоустойчивость стержневой системы отопления, требуется залить цементную стяжку.

Существует несколько способов сделать это:
  1. Полноценная стяжка – толщина 2-3 см. Цементная стяжка под инфракрасный теплый пол заливается специальным раствором с возможностью расширения. Предварительно выравнивается основание. Сверху карбоновых стержневых элементов стелют специальную армирующую сетку.
  2. Тонкий предварительный слой – толщина стяжки для инфракрасного теплого пола составляет всего 1 см. Для заливки требуется специальный состав, способный расширяться под воздействием высокой температуры. Для укрепления слоя используется армирующая сетка. Сверху можно укладывать плитку или стелить другое финишное покрытие.

пирог стержневого пола

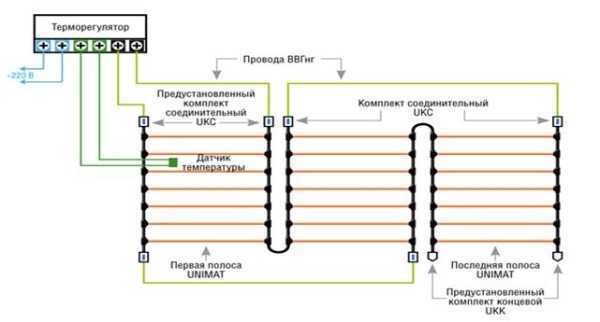

схема подключения карбонового пола к электросети

Без стяжки обычно укладывают напольное покрытие на абсолютно ровную поверхность. Исключение составляет керамическая плитка и керамогранит. При решении стелить этот вид покрытия, обязательно необходима подготовка стяжки.

Можно ли карбоновый тёплый пол заливать стяжкой


Это возможно, но только при условии соблюдения определенных требований:
разравнивание стяжки
  1. Монтаж инфракрасного стержневого карбонового теплого пола под бетонную стяжку проводится исключительно без добавления керамзита или других любых видов наполнителя. При приготовлении раствора, обязательно использовать присадки и пластификаторы, помогающие избежать растрескивания. С этой же целью укладывают армирующую сетку.
  2. Готовая смесь - помогает уменьшить слой перед укладкой керамической плитки. Смесь содержит все необходимые присадки и добавки. После заливки стяжки готовой смесью требуется выдержать необходимое время перед включением теплого пола.
  3. Использование пробки. Использовать под стяжку пробковый утеплитель категорически запрещается.
  4. Мощность пола выбирается в зависимости от толщины стяжки и выбранного напольного покрытия.
  5. Первое включение ИК пола после заливки можно выполнить после полного высыхания цементного раствора. Рекомендовано выполнить пуск спустя 30-40 дней после заливки обычного цементного раствора. Использование готовых смесей сокращает этот срок до 7 дней.

Если принимается решение использовать обычный цементный раствор, необходимо помнить, что крайне важно избегать быстрого высыхания стяжки. Марка цемента не ниже М300.

Как сделать стяжку на ИК тёплый пол



Возможна укладка напольного покрытия без бетонной стяжки. Как правило такой способ используется для ламината и линолеума, но только при условии предварительно выровненной поверхности.

помещение большой площади с обогревом от ИК пола Также можно уложить стержневой инфракрасный теплый пол в сухую стяжку. Этот способ пока еще не получил широкого распространения, но также имеет право на существование.

Стяжка делается следующим образом:

  1. Установка пола под стяжку. В случае монтажа «пирога» под ИК полы, обязательно подготавливается черновое покрытие. Потребуется предварительно выровнять полы. Любой перепад может привести к разрыву карбоновых стержней и в результате выходу из строя целой секции ИК нагревателей.
  2. Сверху стержневого пола укладывается армирующая сетка. После этого заливается стяжка. При монтаже крайне важно тщательно просеивать песок, чтобы избежать попадания тяжелых и крупных фракций в раствор.
  3. Период застывания стяжки составляет около месяца. Как показывает практика, ложить плитку можно гораздо раньше. Уже спустя 7 дней после заливки стяжки можно начать монтировать керамическое покрытие.
  4. Технология укладки карбоновых стержневых тёплых полов в стяжку может отличаться в зависимости от выбранного полового покрытия. Для керамогранита обязательно изготовление толстой бетонной поверхности. Керамическая плитка может укладываться на сантиметровый слой стяжки.

Пол можно ложить и без стяжки. Для линолеума и ламината предусмотрены технологии, способные предотвратить разрыв стержней без необходимости заливки бетонного слоя.

Какой пол лучше – со стяжкой или без?


Практика показывает, что монтаж стержневого ИК пола в стяжку гораздо лучше, чем укладка непосредственно на голое основание. Стяжка позволяет увеличить срок эксплуатации нагревательных элементов и обеспечить надежную защиту.

Но следует признать, что легкие напольные покрытия не требуют цементной стяжки, поэтому решение о целесообразности ее использования остается полностью за хозяином помещения.

В некоторых случаях установить карбоновые стержневые ИК секции на потолке гораздо экономичнее, чем укладка и изготовление стяжки на полу. При выборе подходящего варианта, следует учитывать стоимость работ, эффективность и предполагаемые сроки эксплуатации системы отопления.

avtonomnoeteplo.ru

Инфракрасный стержневой теплый пол

Аксессуары

Аксессуары

Альбомы

Альбомы

Альпийские горки

Альпийские горки

Антикомфорт

Антикомфорт

Аудио видео техника

Аудио-видео техника

Бани и сауны

Бани и сауны

Безопасность

Безопасность

Библиотека

Библиотека

Блюда из дичи

Блюда из дичи

Блюда из мяса

Блюда из мяса

Блюда из птицы

Блюда из птицы

Блюда из рыбы и морепродуктов

Блюда из рыбы и морепродуктов

Борьба с вредителями

Борьба с вредителями

Бульоны

Бульоны

Бутерброды

Бутерброды

Бутерброды с мясом и птицей

Бутерброды с мясом и птицей

Бытовая техника и электроника

Бытовая техника и электроника

В процессе ремонта

В процессе ремонта

Ваш характер

Ваш характер

Вентиляция

Вентиляция

Водоемы

Водоемы

Водопровод

Водопровод

Выпечка

Выпечка

Гипсокартон и гипсоволокно

Гипсокартон и гипсоволокно

Горячие закуски

Горячие закуски

Декоративная и антикварная мебель

Декоративная и антикварная мебель

Деревянные срубы

Деревянные срубы

Десерты

Десерты

Десерты из овощей

Десерты из овощей

Десерты из орехов

Десерты из орехов

Десерты из фруктов и ягод

Десерты из фруктов и ягод

Детская мебель

Детская мебель

Дизайн интерьера

Дизайн интерьера

Дизайн интерьера ванной комнаты

Дизайн интерьера ванной комнаты

Дизайн интерьера гостиной

Дизайн интерьера гостиной

Дизайн интерьера детской комнаты

Дизайн интерьера детской комнаты

Дизайн интерьера и архитектура

Дизайн интерьера и архитектура

Дизайн интерьера кабинета

Дизайн интерьера кабинета

Дизайн интерьера квартир и домов

Дизайн интерьера квартир и домов

Дизайн интерьера кухни

Дизайн интерьера кухни

Дизайн интерьера прихожей и холла

Дизайн интерьера прихожей и холла

Дизайн интерьера спальни

Дизайн интерьера спальни

Дизайн коммерческих помещений

Дизайн коммерческих помещений

Дизайн проект

Дизайн-проект

Домашние животные

Домашние животные

Домашние заготовки

Домашние заготовки

Домашние заготовки

Домашние заготовки

Домашние сыры

Домашние сыры

Живопись и украшения

Живопись и украшения

Завтрак обед ужин

Завтрак, обед, ужин

Заготовка грибов

Заготовка грибов

Заготовка мяса и птицы

Заготовка мяса и птицы

Заготовка овощей

Заготовка овощей

Заготовка рыбы

Заготовка рыбы

Заготовка фруктов и ягод

Заготовка фруктов и ягод

Зелень и пряности

Зелень и пряности

Зона отдыха

Зона отдыха

Инструмент

Инструмент

История география и стили

История, география и стили

Камины

Камины

Канализация

Канализация

Керамическая плитка

Керамическая плитка

Клумбы и газоны

Клумбы и газоны

Комнатные растения

Комнатные растения

Комплексный ремонт помещений

Комплексный ремонт помещений

Компоты

Компоты

Компьютерная техника и гаджеты

Компьютерная техника и гаджеты

Комфорт на рабочем месте

Комфорт на рабочем месте

Комфортный дом

Комфортный дом

Комфортный отдых

Комфортный отдых

Комфортный сад

Комфортный сад

Корпусная мебель

Корпусная мебель

Кровля и фасад

Кровля и фасад

Крупномеры

Крупномеры

Кулинария и здоровье

Кулинария и здоровье

Кулинарные рецепты

Кулинарные рецепты

Кулинарные статьи

Кулинарные статьи

Кустарники

Кустарники

Ландшафтный дизайн и садоводство

Ландшафтный дизайн и садоводство

Логика и мотивация

Логика и мотивация

Малые архитектурные формы

Малые архитектурные формы

Мебель

Мебель

Мебель

Мебель

Мебель для ванной

Мебель для ванной

Мебель для гостиной

Мебель для гостиной

Мебель для кабинета

Мебель для кабинета

Мебель для кухни

Мебель для кухни

Мебель для прихожей

Мебель для прихожей

Мебель для спальни

Мебель для спальни

Мой город

Мой город

Молочные

Молочные

Молочные супы

Молочные супы

Мягкая мебель

Мягкая мебель

Надувная мебель

Надувная мебель

Наливки

Наливки

Напитки

Напитки

Наши питомцы

Наши питомцы

Недвижимость

Недвижимость

Необычные решения

Необычные решения

Новости

Новости

Обои

Обои

Овощные и грибные супы

Овощные и грибные супы

Ограды и дорожки

Ограды и дорожки

Озеленение

Озеленение

Окна и двери

Окна и двери

Освещение

Освещение

Основные блюда вторые блюда

Основные блюда (вторые блюда)

Отдельные элементы интерьера

Отдельные элементы интерьера

Отдых и хобби

Отдых и хобби

Отопление

Отопление

Офисная мебель

Офисная мебель

Пицца

Пицца

Полы и покрытия

Полы и покрытия

Предметы домашнего обихода

Предметы домашнего обихода

Приправы

Приправы

Приправы и соусы

Приправы и соусы

Просто интересно

Просто интересно

Психологические тесты

Психологические тесты

Работа и бизнес

Работа и бизнес

Разная мебель

Разная мебель

Разное

Разное

Разное

Разное

Ремонт и стройка

Ремонт и стройка

Садовая мебель

Садовая мебель

Садовая техника

Садовая техника

Салаты

Салаты

Салаты и закуски

Салаты и закуски

Сантехника

Сантехника

Сделай сам

Сделай сам

Семейные тесты

Семейные тесты

Сладкие супы

Сладкие супы

Служебные тесты

Служебные тесты

Соки

Соки

Соусы

Соусы

Спецтехника и оборудование

Спецтехника и оборудование

Стены и потолки

Стены и потолки

Стили

Стили

Строительные материалы

Строительные материалы

Супы первые блюда

Супы (первые блюда)

Супы разные

Супы разные

Супы рыбные и с морепродуктами

Супы рыбные и с морепродуктами

Супы с макаронами

Супы с макаронами

Супы с мясом и птицей

Супы с мясом и птицей

Теплицы и парники

Теплицы и парники

Тесты бесплатно

Тесты бесплатно

Тесты для женщин

Тесты для женщин

Тесты для мужчин

Тесты для мужчин

Техника для отдыха

Техника для отдыха

Техника и инструмент

Техника и инструмент

Технологии работы с металлом

Технологии работы с металлом

Технологии строительства

Технологии строительства

Украшение интерьера

Украшение интерьера

Уксусы

Уксусы

Уход за садом

Уход за садом

Фэн Шуй

Фэн Шуй

Холодные закуски

Холодные закуски

Холодные супы

Холодные супы

Чистка и уборка

Чистка и уборка

Чистота

Чистота

Штукатурка и малярка

Штукатурка и малярка

Электрика

Электрика

Юмористические тесты

Юмористические тесты

www.comfortclub.ru

расчет, цены, монтаж своими руками

Использование инфракрасного излучения для отопления выгодно с любой точки зрения. Прежде всего, такое излучение лучше воспринимается организмом, потому что часть своего тепла мы тоже излучаем в этом диапазоне. Потому, при использовании ИК волн для поддержания комфортной температуры, на градуснике обычно показатели ниже на 2-3оС. А это ведет снижению расходов на отопление. Второй бонус — вы не только отапливаете помещение, но еще и лечитесь. Ведь инфракрасное излучение ионизирует воздух, что способствует уничтожению многих вирусов и бактерий, а также уничтожает неприятные запахи. Этот вид лучей используется для лечения многих заболеваний, а еще способствует релаксу и снятию нервного напряжения. Еще один положительный момент: электромагнитное излучение близко к нулю. Единственный недостаток такого варианта отопления — высокая цена на греющие материалы. Зато установка намного проще и быстрее, чем кабельных систем и водяного пола.

При использовании для отопления инфракрасного излучения греется не воздух, а предметы, расположенные в комнате. В первую очередь теплым становится пол, который и ощущается как очень теплый, даже если выставлена невысокая температура. А от нагретых предметов, путем конвекции, греется воздух.

Инфракрасный подогрев пола можно сделать при помощи пленки или стержневых матов

На сегодняшний день инфракрасный подогрев пола можно сделать, используя два вида обогревателей: пленочный рулонный материал и стержневой карбоновый мат. В обоих случаях используется карбон только в разных состояниях. Давайте рассмотрим каждый из них подробнее.

Инфракрасный пол из пленки

ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.

Строение ИК пленки для пола

Достоинства

Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.

Инфракрасный теплый пол под ламинат своими руками сделать несложно

Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.

Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.

Недостатки

Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200оС и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.

Инфракрасная пленка для теплого пола под мебель и технику не укладывается

Устройство и монтаж инфракрасного пола из пленки

Первая хорошая новость состоит в том, что при устройстве ИК пленочного теплого пола не требуется цементный раствор или бетон. Если пол у вас ровный, то никаких «мокрых» работ. Вторая хорошая новость состоит в том, что в одной комнате сделать такой пол своими руками можно за один день. Даже без специальных навыков.

Расчет

Чтобы правильно сделать теплый пол, вам нужно нарисовать план помещения в масштабе. Выделить зоны, в которых будет стоять мебель/техника. Далее вам нужно определиться с местом, где будет установлен терморегулятор. К нему нужно подвести питание и к нему же подключают провода от пленочного нагревателя и датчика температуры. После этого на площади, не занятой мебелью и техникой, нужно расположить полосы пленки так, чтобы они не перекрывали друг друга и не пересекались, но максимально заполняли всю площадь.

Как выглядит один из вариантов «пирога» инфракрасного подогрева пола при помощи карбоновой пленки

Выбор интенсивности нагрева зависит, во-первых, от того, является ли теплый пол основным видом отопления или дополнительным. Если подогрев пола — только вопрос комфорта, а основной обогрев помещения осуществляется другими системами, можно выбирать из маломощных моделей от 150 Вт/м2. Если же греется помещение только от пола, выбирайте изделия с мощностью выше 250 Вт/м2 (максимум на сегодня 400 Вт/м2).

Второй фактор, который влияет на выбор мощности — тип напольного покрытия. При равных условиях эксплуатации и одинаковых требованиях, под плитку нужно укладывать пленку большей мощности, чем под другие виды напольного покрытия: она очень интенсивно поглощает тепло и при одинаковой температуре ощущается ногами как холодная.

Монтаж инфракрасной пленки

Первое что нужно сделать — уменьшить потери тепла через пол и прилегающие стены. Чтобы предотвратить утечку через стены, по периметру укладывают ленточный утеплитель или полосу пенополистирола толщиной 10мм и высотой около 10см. Затем на ровный и чистый черновой пол укладывают слой теплоизолятора (на всю поверхность пола, а не только под пенку). Для того чтобы отопление было эффективным, желательно использовать фольгированный или металлизированный материал: он отражает тепло, направленное вниз. Так как тут цементные растворы используются очень редко, то и фольга будет служить исправно долгие годы (в стяжке она быстро разрушается). Использование такого материала повышает эффективность обогрева и снижает затраты на отопление. Теплоизолятор может быть рулонный или в виде матов и плит. Крепят теплоизоляцию к полу на клей, двусторонний скотч или скобами из монтажного пистолета.

Инфракрасный теплый пол RexVa имеет неплохие отзывы

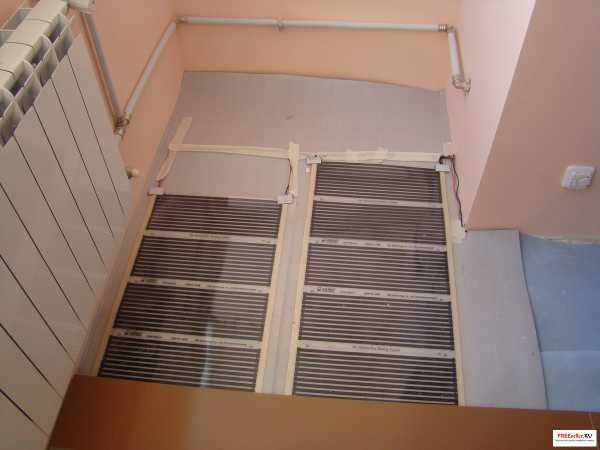

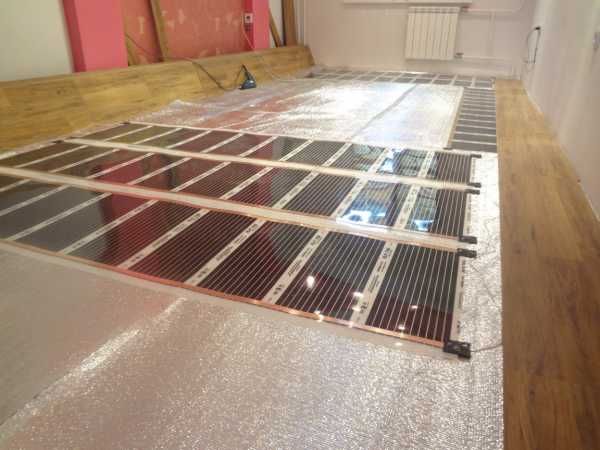

Затем сверху по плану раскатайте инфракрасную термопленку медной полосой вниз (сверху матовая поверхность, а не блестящая). Следите за тем, чтобы под ней не скапливался воздух. Там где это необходимо, разрезайте рулон по нанесенной разметке (пунктирная линия и изображение ножниц). Удобнее, если все нагревательные элементы развернуты контактами к той стене, где будет установлен терморегулятор. Расстояние между соседними полосами в несколько сантиметров. Если инфракрасный пол планируете под линолеум, полосы лучше укладывать плотнее, чтобы расстояние между шинами было 1 см. Но шины не должны соприкасаться и перекрываться ни при каких условиях.

Подключение ИК пола

Теперь нужно соединить все полосы электрическим кабелем, который обычно идет в комплекте. На токоведущую медную полосу устанавливаете контакт. Одна его часть располагается под жилой, другая — сверху. Теперь пассатижами обжимаете контакт. Так устанавливаете контакты на все шины, развернутые в сторону терморегулятора. С дальней стороны от термостата открытые участки медного проводника нужно закрыть изоляционной лентой (идет в комплекте).

Не использующиеся для подключения шины закрывают битумной изоляцией

Устанавливая кусок изоляции, закрывайте всю ширину шины, включая серебрянную сетку, если она есть (см рисунок). Установив все контакты и изоляторы, прикрепите ИК пленку скотчем к теплоизолятору, им же скрепите полосы между собой.

Подключение инфракрасного теплого пола из пленки

На стене устанавливают терморегулятор. Заводят к нему провода от греющих полос. Под одной из них нужно сделать углубление в теплоизолирующем материале под датчик температуры пола и провода к нему. Уложив и закрепив датчик, проведите провода от него тоже к терморегулятору.

Вот так выглядит контакт с закрепленными проводами

Схема подключения инфракрасного пола изображена на рисунке. Теперь к контактам подключают провода: снимают изоляцию с небольшого участка, оголенный проводник (проводники) вставляют в разъем контакта, обжимают пассатижами. Проверьте прочность соединения и заизолируйте куском битумной изоляции, которая идет в комплекте (два кусочка, один сверху, другой снизу, плотно прижав их друг к другу). Все провода заведите на терморегулятор, подключите по схеме, которая есть на его обратной стороне.

Подключение к терморегулятору зависит от его модели. Это один из вариантов

Подключение электропитание к терморегулятору должен выполнять квалифицированный специалист. После того, как питание подано, можно тестировать систему: выставляете температуру на 30оС, через несколько минут проверяете, хорошо ли греются полосы и не искрят ли соединения. Если все нормально, можно укладывать жесткое финишное напольное покрытие или основу под мягкие материалы.

Финишное покрытие ИК пола

Если на инфракрасный пленочный пол укладывается плитка, паркет или ламинат, все что нужно — раскатать защитную (полиэтиленовую или специальную) пленку. Она предохранит от попадания воды на токоведущие части во время эксплуатации и будет защищать от повреждений при укладке. Если используете ламинат, можно вместо пленки (или вместе с пленкой) использовать подложку. Существует, кстати специальная инфракрасная пленка под плитку.

Под плитку нужно уложить слой клея 1-2см, и после того, как он подсохнет, приступать к отделочным работам (клей и затирка для швов специальные — для теплого пола). Можно сразу класть плитку на клей, но толщина клея и плитки, должна быть не меньше 2см.

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Если будет использоваться мягкое напольное покрытие, необходимо для него сделать твердое основание. Это могут быть листы фанеры (10мм) или OSB, другой подобный материал. Он крепится к полу обычными саморезами или дюбелями. Только при закреплении твердой подложки нужно следить за тем, чтобы не попасть в токопроводящие полосы (медные и серебрянные). Желательно также разрушить как можно меньшее количество карбоновых полос. Завершив изготовление жесткого основания можно укладывать напольное покрытие — линолеум, ковролин, ковер и т.п. Главное — чтобы работал датчик температур и терморегулятор, которые предохранят пленку от перегрева.

Это вся укладка. Можете включать инфракрасный пол и греться. Кстати, пленку не обязательно укладывать на пол. Можете сделать себе инфракрасную стену или даже потолок. Есть даже специальные ИК пленки, которые устанавливают под навесные или натяжные потолки.

Мобильный теплый пол

Одно из главных достоинств ИК пленки — ее эластичность и достаточно высокая прочность. Использовать эти качества решили на полную катушку и сделали мобильный теплый пол. Это небольшого формата кусок греющего материала с терморегулятором и электрической вилкой, который можно переносить с места на место. Его можно скучивать и складывать. Можно уложить коврик в любое место и включить его. Мобильный теплый пол может быть сделан на основе инфракрасной карбоновой пленки, а может на основе кабельного мата или резистивной пленки. Естественно, ИК маты дороже, чем резистивные, но кроме обогрева оказывают еще и оздоравливающе действие.

Мобильный инфракрасный пол — коврик с терморегулятором

Если у вас остался кусок от монтажа, можно такой коврик сделать своими руками подключив кусок ИК пленки к проводам, тщательно заизолировав контакты. Затем провода подсоединить к стандартной вилке. Получится переносной инфракрасный обогреватель. Этот коврик вы можете класть под ноги, на кресло т.п.. Такой мобильный пленочный теплый пол выручит, если вдруг отказало отопление, или оно просто не справляется с аномальными холодами. Времени на подключение нужны считанные минуты. Единственное — нужно следить за тем, чтобы не было перегрева. Терморегулятора то в самодельном варианте нет, хотя можете подключить и его в купе с датчиком, но тогда коврик будет слишком уж дорогим.

Стержневой инфракрасный теплый пол

Этот инфракрасный пол назван стержневым из-за формы нагревательных элементов. Внутри изолирующего стержня находится композитный материал, в состав которого входит карбон, серебро и графит. Такое сочетание материалов к плюсам ИК излучения добавило очень неплохой бонус: система саморегулирующаяся. То есть она сама может уменьшать /увеличивать количество выделяемого тепла на каждом участке.

Стержневой инфрвакрасный пол выглядит так

ИК стержни соединяются медными проводами в изоляции. Подключение греющих элементов параллельное, что означает, что при повреждении одного или нескольких элементов вся остальная система работать будет. Но это касается стержней. Если вы перебьете соединительный провод, расположенный сбоку, работоспособность будет утрачена.

Параллельно соединенные карбоновые стержни скатываются в рулоны. Ширина их — 07-1,5м, длина — до 25метров. Номинальная мощность 110-250Вт/пог.м. На максимальной мощности обогреватель работает несколько минут до разогрева стяжки, затем количество тепла и потребляемая мощность значительно снижаются. Потому такие полы намного экономнее в эксплуатации, чем аналоги другой конструкции.

Монтаж ИК пола из стержней

Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2. Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию. Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.

Схема монтажа и подключения стержневого инфракрасного теплого пола

Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.

Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.

Подключение стержней

При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки

Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.

Укладка напольного покрытия на стержневой ИК пол

Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.

Монтаж инфракрасного стержневого пола под плитку

Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.

Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления

Итоги

Устройство инфракрасных теплых полов в несколько раз проще, чем аналогичных кабельных систем. Их несомненный плюс — полезное и приятное излучение, высокая скорость нагрева и меньшее энергопотребление (особенно выгодны с этой точки зрения карбоновые ИК полы). Недостаток: высокая цена и достаточно хлопотная и кропотливая электрическая сборка.

teplowood.ru

Инфракрасный теплый пол - монтаж и укладка напольного покрытия

Несмотря на то что инфракрасный теплый пол – это относительно новый продукт на рынке встроенных обогревательных систем, он уже завоевал популярность у потребителей из-за своей универсальности и легкости монтажа. Обустройство такого пола можно произвести самостоятельно, не переплачивая за услуги специализированным фирмам. Укладку этой разновидности теплых полов можно выполнять практически в любом месте (как в помещении, так и на открытых площадках) и под любой вид покрытия.

Инфракрасный теплый пол

Выгода от использования инфракрасных теплых полов

Регулярное повышение цен на все виды энергоносителей вынуждает искать экономичные варианты отопления. Эта проблема затрагивает не только владельцев больших помещений (производственных цехов, гаражей, спортзалов или торговых павильонов), но и хозяев коттеджей и коммунальных квартир.

Обогрев при помощи электричества –  не самый дешевый способ обеспечить комфорт в доме. Но используя ик теплый пол, можно оптимизировать затраты на обогрев.

Температурный режим при радиаторном отоплении и системой теплых пленочных полов

Экономия видна уже на стадии монтажных работ: простота укладки не требует профессиональных навыков и знаний, а значит –  не нужно платить специалистам. Также нет необходимости в дополнительных материалах для оборудования стяжки, не требуется выполнять какие-то профилактические работы в процессе эксплуатации.

При повреждениях из строя выходит только сегмент, в котором есть нарушения, а система продолжает работать. Ремонт таких полов выполняется быстро, без глобальных вмешательств в конструкцию.

Экономии способствует и тот факт, что теплый пол электрический инфракрасный является принципиально новым устройством для обогрева. При конвекционном способе отопления нагревается в первую очередь воздух, а инфракрасные лучи сразу передают свое тепло близлежащим поверхностям. Во втором случае создается субъективное ощущение того, что температура в помещении выше, чем это есть на самом деле.

Применение этой системы позволяет также обустроить локальный обогрев определенных зон, не отапливая все помещение. Эти возможности ик теплого пола способствуют более экономному расходу электричества.

Пленочные и стержневые модели

Пленочные греющие системы могут быть углеродными или биметаллическими. В первом случае  нагревательные полосы соединяются параллельно и запаиваются в лавсановую пленку. Во втором варианте в качестве основы используется полиуретан, а нагревательный элемент состоит из сплавов на основе меди и алюминия. Наличие пленки защищает конструкцию от электрического пробоя, а также от попадания влаги.

Можно выполнять монтаж инфракрасного теплого пола в любых помещениях. Являясь низкопрофильной системой, он практически не «съедает» высоту комнаты.

Имея малый вес (до 500 гр.), пленочный пол не создает нагрузку на перекрытия. Это позволяет использовать его в старых строениях, которые не подходят для устройства более тяжелых моделей напольного обогрева. Пленку можно располагать не только на горизонтальных поверхностях, но и укладывать на стены и потолок.

Укладка ламината непосредственно на инфракрасный теплый пол

Другой разновидностью является стержневой инфракрасный теплый пол, технические характеристики которого позволяют проводить установку как в стяжку, так и в слой клея под керамическую плитку. Систему можно безбоязненно использовать в тех помещениях, где довольно высок процент влажности воздуха.

Во время работы стержневого пола практически не генерируется электромагнитное излучение. Этим он похож на пленочные модели. Отличие заключается в том, что благодаря особой конструкции тепловых элементов, такой пол обладает свойствами саморегуляции и не боится перегрева. На него можно устанавливать тяжелую мебель, а в случае с пленочными полами этого делать не рекомендуется.

Монтаж стержневого инфракрасного пола

Рассмотрим, как устроен стержневой инфракрасный теплый пол: маты из эластичного материала объединяют гибкие стержни и шины, проводящие ток. Для изготовления нагревательных элементов используется композитный материал. Входящий в его состав графит расширяется при увеличении температуры, это приводит к тому, что просвет между его зернами становится больше. Как следствие – уменьшается количество точек соприкосновения, сопротивление растет, а мощность падает.

Рекомендуем к прочтению:

Структура пленочного теплого пола

Системы управления полами

Терморегулятор –  прибор, с помощью которого происходит управление функциями системы отопления. Он включает или выключает питание, а также отслеживает через внутренние и внешние датчики температуру пола и воздуха .

За счет того, что есть возможность запрограммировать режим обогрева, инфракрасные тёплые полы с регулятором потребляют гораздо меньше электроэнергии.

При достижении нужных показателей система отключается, а когда датчики сообщают, что температура упала ниже заданных параметров –  она  снова начинает свою работу.

Терморегуляторы могут быть следующих моделей:

  • Электромеханические – самые простые, надежные и дешевые.
  • Электронные. Они удобны в управлении, отличаются высокой точностью.
  • Программируемые –  дорогостоящие, сложные приборы. Позволяют задавать довольно сложные алгоритмы работы системе отопления.

Для управления отоплением в жилых помещениях – квартирах, коттеджах или загородных домах, лучше использовать именно программируемые модели терморегуляторов. А для  промышленных и технических строений, а также ванных комнат, лоджий и балконов, достаточно простого механического термостата.

Устанавливают терморегулятор для инфракрасного теплого пола обычно в том месте, где это удобно. Чаще всего он располагается на стене. Количество терморегуляторов, а также их мощность зависит от площади подключаемой системы обогрева.

Установка терморегулятора

Под какие покрытия лучше использовать инфракрасный пол?

Инновационные обогревательные системы универсальны в плане выбора финишного напольного покрытия. Возможно использование инфракрасного теплого пола под плитку, дерево, ламинат, а также более мягкие материалы – линолеум или ковролин.

Чаще всего напольный обогрев идет в тандеме с керамической плиткой. Во-первых, этот материал обладает высокой теплопроводностью, что повышает эффективность теплого пола. Во-вторых, именно в тех помещениях, где принято использовать плитку – на кухнях, в ванных комнатах, коридорах, чаще всего возникает нужда в дополнительном отоплении.

Структура теплого стержневого пола

Если вы планируете установить инфракрасный теплый пол под плитку, то отдайте предпочтение стержневым саморегулирующимся моделям. Они подходят для данного вида покрытия как никакая другая разновидность электрических полов. В отличие от пленки, карбоновые маты можно использовать для т. н. мокрого монтажа. Они устанавливаются не только под кафель, но и под керамогранит. Необходимым условием  является использование теплоотражающей подложки, которая значительно повысит эффективность системы.

При монтаже происходит небольшой подъем уровня пола. Для нормальной работы необходимо, чтобы слой клея вместе с толщиной мата составлял около 2 см.

Несоблюдение этого правила приведет к тому, что  укладка инфракрасного теплого пола будет некачественной. В итоге плитка плохо закрепится, а поверхность будет нагреваться неравномерно.

Остальные покрытия не столь требовательны к укладке. Для них подойдут пленочные модели, монтаж которых выполняется без использования клея или стяжки.

Структура пленочного пола

Но если вы используете мягкие материалы (ковролин, линолеум), то обязательно уложите поверх нагревательной системы листы фанеры или ДВП.

В отличие от саморегулирующихся матов пленка чувствительна к локальному перегреву, а потому на нее не рекомендуется ставить мебель и тяжелые предметы. При монтаже инфракрасного теплого пола необходимо заранее определиться с тем, где будут находиться предметы интерьера, и в дальнейшем не менять их расположение.

Особенности монтажа ик полов

Если вы приобретаете инфракрасный теплый пол, мощность его рассчитывается с учетом предстоящего режима работы. Система может функционировать круглосуточно либо включаться при необходимости. Понятно, что в первом случае энергопотребление будет значительно выше.

Также принимаем во внимание то, что такой вид обогрева не требует, чтобы конструкция занимала всю площадь помещения, а пленочные модели к тому же не должны располагаться в тех местах, где планируется поставить мебель. Исходя из этого, рассчитываем, сколько метров пленки или стержневых матов нужно купить.

В местах установки мебели инфракрасный пол не монтируется

Перед тем как укладывать инфракрасный теплый пол, необходимо подготовить соответствующим образом площадку для работы. Проведите демонтаж старого покрытия и удалите весь строительный мусор, а также пыль. Убедитесь, что поверхность ровная.

Чтобы не тратить энергию на обогрев потолка соседей снизу, нужно также озаботиться обустройством теплоизоляции. Для этой цели подойдут специальные рулонные материалы типа Изолона и т. п. Рекомендуемая толщина полотна под инфракрасные полы – 3 мм. Подобные теплоизоляторы очень эффективны. Наличие отражающей поверхности на одной из сторон материала позволит направить все тепло вверх, непосредственно на половое покрытие. Кроме того, данный материал имеет структуру, препятствующую впитыванию воды, и может быть использован как гидроизолятор.

Фольгированный утеплитель

Если монтируется инфракрасный теплый пол под плитку, то в изолирующем материале проделывают специальные отверстия, которые располагаются между нагревательными сегментами (это касается стержневых моделей). Они необходимы для того, чтобы осуществить связку нижней стяжки или бетона с плиточным клеем. В итоге вы получите монолитную, прочную конструкцию.

Если под плитку планируется укладывать пленочный пол, то кроме теплоизоляции рекомендуется использовать еще и стекломагнезивные листы.

Этот отделочный материал является удачной альтернативой традиционному гипсокартону. Он придаст конструкции необходимую жесткость и защитит пленку от механических воздействий.

Для тех, кто хочет попробовать самостоятельно обустроить  инфракрасный теплый пол –  видео; монтаж пленочного пола на нем показан поэтапно, с учетом всех технических тонкостей.

Не обязательно самому оборудовать инфракрасный теплый пол; монтаж, цена на который зависит от используемого покрытия и степени подготовленности поверхности, можно заказать в строительной компании или специализированной фирме. Предложений на рынке услуг такого рода довольно много, что дает возможность подобрать подходящий по бюджету вариант. Подробнее о том, какой инфракрасный теплый пол лучше.

centro-pol.ru

Инфракрасный теплый пол

Если в качестве напольного облицовочного материала вы выбрали керамическую плитку, то важно понимать не только ее достоинства, но и отрицательные стороны. Так, плитка отличается высоким коэффициентом теплопроводности. Соответственно в холодное время года ходить по ней будет не комфортно. Однако этот минус незначительный, ведь его вполне можно нивелировать. Например, укладка инфракрасного теплого пола под плитку. Безусловно, это современное и технологическое решение, которое позволит значительно повысить комфорт внутри того или иного помещения. В этой статье мы расскажем вам обо всех тонкостях вопроса, как обустроить инфракрасный теплый пол под плитку. Вы получите немало полезных советов и информации, благодаря которой сможете принять решение в пользу этой технологии или нет.

Пленочный пол и плитка

Прежде всего необходимо решить, можно ли инфракрасный теплый пол укладывать под плитку. Чтобы понять суть ответа, необходимо вникнуть в те рекомендации, которые предоставляет завод производитель по эксплуатации. Так, в инструкции вы можете черным по белому увидеть, что инфракрасный теплый пол можно класть под ламинат, линолеум, ковролин, плитку и тому подобное. По этой причине суть вопроса некорректна.

Более того, данная технология имеет ряд положительных сторон. Пленочный, равно как стержневой инфракрасный теплый пол не ворует ценное пространство в помещении. Особенно это актуально, если взглянуть на помещения, где высота потолков сравнительно низкая. Кроме всего прочего, инфракрасный теплый пол, уложенный под плитку, никак не влияет на качество напольного покрытия.

Совет! Изготовленная система инфракрасного отопления устойчива к негативному воздействию влаги. Как следствие ее даже можно стелить на улице с последующей укладкой керамогранита. Например, это может быть крыльцо, ступеньки, дорожка и тому подобное.

Как обогрев лучше

Как известно, инфракрасный обогрев сегодня производится в двух видах: стержневые и пленочные. Сравним эти два типа обогрева между собой:

  1. Стержневой инфракрасный теплый пол. Данный вид обогрева под плитку имеет свои положительные стороны. Так, его можно укладывать непосредственно в клеевой состав. Нет необходимости использовать какую-либо армирующую сетку. Монтаж стержневого инфракрасного теплого пола под плитку осуществляется своими руками, что позволяет значительно сэкономить. Система обогрева полностью регулируется в автоматическом режиме. Как только замечается максимальная производительность, то система срабатывает и переходит в экономный режим.
  2. Пленочный инфракрасный теплый пол. Этот тип напольного обогрева под плитку отличается от вышеописанного. При его монтаже именно под плитку несколько удорожается процесс установки. Объясняется это требованием по соблюдению особой технологии. Так, обязательно выполняется теплоизоляция основания, а сверху греющего элемента фиксируется армирующая сетка. В противном случае плиточный клей не схватиться. Более того, глубина прогревания пленочного обогрева меньше, чем у стержневой системы. Так, если для поверхности пола выбирается керамогранит, то пленка должна иметь мощность в 220 Вт/м2.

Совет! Согласно технологии по укладке инфракрасного теплого пола под кафель слой плиточного клея должен составлять около 9 мм. Поэтому предварительно осуществляется выравнивание чернового пола стяжкой.

Технические характеристики инфракрасного теплого пола

Одно из важных преимуществ пленочного инфракрасного теплого пола – экономичность. Если вы хотите достичь максимальной экономии, то ее можно достичь в том случае, если настроить терморегулятор на 21°С. Притом что обогрев рассчитан и на 50°С. Благодаря этому данный источник тепла в некоторых помещениях может стать основным. А если сравнивать данный обогрев с теплыми водяными полами, то его гораздо легче и быстрее реализовать своими руками.

Стоит заметить, что углеводородные инфракрасные теплые полы универсальны. Так, их можно укладывать абсолютно под любое напольное покрытие, в том числе и под плитку. Кроме всего прочего, система защищена от негативного воздействия влаги. При этом ряд специалистов рекомендует изготовление гидроизоляционного слоя.

Минусы монтажа обогрева под плитку

Чтобы иметь объективное представление об этом обогреве, необходимо знать и о его минусах именно в таком исполнении. Как известно, инфракрасное излучение полезное. Так вот плиточный слой будет полностью его поглощать. Более того, для временного использования обогрева пола в таком исполнении невыгодно и может быть, наоборот, затратным средством. Так, процесс обогрева помещения осуществляется благодаря конвекции. То есть сперва тепло набирает плиточный слой. Как только плитка прогрелась, она начинает отдавать его в помещение. Далее нагреваются стены и всевозможные окружающие предметы. Поэтому если вы используете его как дополнительный источник тепла, то вам придется подождать продолжительное время пока тепло не аккумулируется в плиточном клее и плитке. Более того, сверху теплых полов недопустимо ставить объемные предметы, так как они будут сильно перегреваться.

Что касается еще одного недостатка, то важно понимать, что спустя время, тонкая полимерная инфракрасная пленка постепенно будет разъедаться клеем. Как следствие, система может попросту выйти из строя. Безусловно, этот процесс медленный, но неизбежный. Хуже всего то, что это может спровоцировать короткое замыкание.

Технология монтажа заключается в том, что сверху пленки укладывается армирующая сетка, гипсокартон и тому подобное с целью, чтобы увеличить качество адгезии. Однако с другой стороны это ослабевает эффективность работы всего отопительного контура. Кроме всего прочего, необходимо залить идеально ровную стяжку. Хотя это и нельзя назвать недостатком, так как это требование предъявляется для абсолютно любой системы напольного отопления. Ну и еще один недостаток, которые больше касается способностей мастера. Если у вас нет опыта, то могут возникнуть проблемы с подключением системы. Имеющиеся зажимы одноразовые. Если неправильно их зажать, то придется их полностью заменять новыми, а пленку отрезать.

Теперь, получив такую информацию, вы сможете принять верное решение, которое касается монтажа инфракрасного теплого пола под плитку.

Инструкция по монтажу теплого пола

Рассмотрим последовательность всех работ по изготовлению теплого пола на основе инфракрасной пленки под плитку. Вся работа сводится к следующим этапам:

  1. Подготовка.
  2. Укладка термопленки.
  3. Подключение.
  4. Кладка плитки.

Теперь рассмотрим все эти этапы в своей последовательности.

Подготовка – ключ к успеху

На этапе подготовки необходимо сделать всю черновую работу. Прежде всего собирается весь необходимый инструмент и материал. Для работы вам следует подготовить следующее:

  • Инфракрасная пленка.
  • Терморегулятор.
  • Температурный датчик.
  • Зажимы и битумная изоляция.
  • Провода для подключения системы к электричеству.
  • Теплоотражающая изоляция толщиной в 3 мм.
  • Армирующая сетка, которая не пропускает электрику.
  • Двусторонний скотч.
  • Плиточный клей.
  • Плитка.

Так, в самом начале осуществляется качественная подготовка пола. Если имеется старое напольное покрытие, то его необходимо полностью демонтировать. После полы очищаются от пыли, грязи и других загрязнений. Вам необходимо убедиться, что полы ровные. Если есть большой перепад высоты, то изготавливается стяжка.

Далее вам следует определить место, где будет устанавливаться терморегулятор. Также определите метод его установки. Например, если терморегулятор для инфракрасного теплого пола встраиваемый, то вам необходимо сделать штробы и отверстие для устройства. Штробы необходимы для укладки проводов в гофре. На подготовительном этапе необходимо спланировать расположение пленки. Для этого вам уже нужно знать, где и какая будет установлена мебель. Если мебель сильно низкая, то под нее не укладывайте инфракрасный теплый пол. Так, над полом из плитки и поверхность той или иной мебели должно быть пространство как минимум 30 мм.

Еще на подготовительном этапе вам следует уложить теплоотражающую пленку. Она необходима для того, чтобы направлять потоки тепловой энергии вверх. Например, для этого используется материал с полипропиленовой или металлизированной лавсановой пленкой. Недопустимо укладывать теплоизоляцию на основе алюминиевого отражателя.

Итак, если выделить все подготовительные работы, то они будут иметь такой список:

  1. Подготовка основания.
  2. Сбор необходимого материала и инструмента.
  3. Определение зон, где буду устанавливаться стационарные и крупногабаритные предметы.
  4. Подготовить ровной и чистое основание.
  5. Уложить теплоотражающий материал, который между собой соединяется скотчем. Теплоизоляция должна покрыть всю площадь пола.

Укладка инфракрасной пленки

Теперь мы подошли к следующему этапу работ – монтаж термопленки. Для этого вам необходимо разложить пленку по полосам. Разрезать пленку можно только в четко установленных для этого местах. Обратите внимание на то, что медные контакты должны быть направлены вниз. Спланируйте все так, чтобы у вас были как можно длинные полоски инфракрасного теплого пола под плитку. Чем меньше соединений, тем лучше.

Так, к медной полосе необходимо закрепить специальный зажим. С обратной стороны зажима должен быть провод, который будет соединяться с терморегулятором или следующим отрезком пленки. Зажимается зажим при помощи плоскогубцев. Каждый соединительный элемент следует скрыть битумной изоляцией. В конце термопленку зафиксируйте к полу скотчем, чтобы она не сдвинулась со своего места.

Подключение

Это следующий и самый важный этап при монтаже инфракрасного теплого пола. На стену устанавливаете терморегулятор. Подходящим местом будет расположение возле выключателя. Далее от инфракрасного теплого пола прокладываете провод к терморегулятору. Если они будут прятаться в стену, то используется специальная гофра. Также в гофру помещается и температурный датчик. Благодаря этому датчик можно будет поменять, если он выйдет из строя. Если все прокладывается по наружи, то используется маскировочный пластиковый короб.

В теплоотражающей изоляции провода не должны выступать или создавать бугорки. Поэтому ножом можно вырезать углубления и спрятать все провода в теплоизоляции. Далее подводится провод к терморегулятору и осуществляется их подключение. Подключение выполняется согласно схеме, указанной на самом устройстве от производителя.

Совет! Терморегулятор следует подключать по индивидуальной линии к электрическому щитку. Для этого устанавливаете отдельный УЗО соответствующей мощности. В таком случае будет обеспечена безопасность эксплуатации теплого пола под плиткой.

Как только подключение выполнено, следует проверить всю систему на предмет исправности. Если все работает, то отлично, если при проверке обнаружены проблемы, то их следует устранить. Перед кладкой плитки убедитесь, что все контактные места качественно заизолированы битумной изоляцией. Если все работает исправно, то сверху кладете полиэтиленовую пленку.

Монтаж плитки

Теперь пришло время к заключительному этапу работ – монтаж плитки. Существует несколько способов как это сделать. В первом случае сверху полиэтиленовой пленки кладется специальная малярная сетка, чтобы увеличить качество адгезии. Сверху заливается маленькая стяжка или самовыравнивающая смесь толщиной до 10 мм. Уже сверху кладется плитка.

Второй способ заключается в том, что сверху полиэтиленовой пленки укладываются гипсоволокнистые листы. Их крепление осуществляется между полосами инфракрасной пленки саморезами. Выполнять эту работу необходимо аккуратно и не спеша. Некоторые специалисты пленку крепят с обратной стороны гипсоволокнистого листа, а потом осуществляют его крепление к полу. Выбирайте наиболее доступный для вас метод монтажа плитки.

Отзывы

Ключевую роль в том, использоваться инфракрасный теплый пол под плитку играют многочисленные отзывы. Даже при знании всех полюсов этой технологии, именно отзывы формируются наше мнение и подталкивают к тому или иному решению. Поэтому предлагаем вам рассмотреть несколько отзывов потребителей:

Сергей. Я всем рекомендую внедрить данную систему обогрева плитки. Я утеплил балкон и решил испытать инфракрасное отопление на своем личном опыте. Результат меня не разочаровал. На небольшой площади в балконе я понял, что такое отопление может служить отличной альтернативой традиционной системе отопления.

Степан. Несколько лет назад в коридоре клал плитку на пол и заложил под нее инфракрасный теплый пол. Теперь нисколечко не жалею. Особенно видна польза, когда на улице снег или дождь. Обувь всегда сухая. Раньше все было наоборот. Одним словом, я рекомендую вам уложить инфракрасный теплый пол под плитку.

Заключение

Итак, как мы увидели из этой статьи, монтаж инфракрасного теплого пола под плитку вполне адекватное решение. Также это подтверждают многочисленные положительные отзывы. Ну а основное преимущество – возможность монтажа своими руками. Мы надеемся, что этот материал помог вам определиться со всеми за и против. Делитесь своим опытом в комментариях к этой статье. Это может помочь новичкам избавиться от возможных проблем. В дополнение ко всему рекомендуем вам посмотреть подготовленный видеоматериал на тему о том, как осуществляется кладка плитки на инфракрасный теплый пол.

bouw.ru

В чем уникальность стержневого инфракрасного теплого пола?



Нестандартным для нашей страны явлением, приобретающим огромную популярность, стала такая разновидность систем обогрева, как теплые полы. На замену традиционным стальным батареям пришло автоматическое электроотопление, которое по своим технико-эксплуатационным показателям хорошо зарекомендовало себя в Европейских странах. В зависимости от принципа работы различают следующие его типы:



  • •    стержневой теплый пол,
  • •    кабельно-проводниковый,
  • •    покрытие на базе обогревательной пленки, рабочими элементами которой выступают резистивные пластины, вмонтированные в прочную пленку из полиэтилена.



Преимущества стержневого инфракрасного пола




Отличительной особенностью стержневого теплого пола марки Unimat является то, что он подходит для установки под плитку. Кроме этого он имеет высокую влагостойкость, поэтому рекомендован для «мокрого монтажа» в стяжке либо в клеевом растворе для кафеля. Маты из карбона укладываются под стяжку шириной до 5 см, в случае укладывания плитки, стяжкой можно пренебречь, уложив ее непосредственно на маты из карбона, сделав при этом достаточную прослойку из плиточной клеевой смеси.




Использование такой формы обогрева позволяет существенно снизить расход электричества, то есть затраты электроэнергии составят лишь 0,115 кВт на 1 кв. метр отапливаемой плоскости. Экономия увеличится до 60%. Высокая результативность использования состоит в свойстве инфракрасного (ИК) излучения моментально нагревать плоскость.


Другой отличительной характеристикой продукции является высокая прочность – данный тип теплового покрытия устойчив к «задвиганию» мебели, что дает возможность собирать его по всей площади помещения и осуществлять перемещение мебели без риска повредить отопительную систему.


В соответствии с отзывами стержневой теплый пол отличается безотказной работой даже при наличии повреждений отдельных участков, чего не скажешь о кабельных способах отопления. В случае поломки нескольких стержней, оставшиеся элементы продолжают функционировать в стандартном режиме, а кабельная система при неисправности каких-либо составляющих однозначно выходит из строя.




Из-за возможности саморегулироваться ИК-пол относится к категории интеллектуального отопительного оборудования. Подобные качества обусловлены композитной структурой обогревательных элементов. В случае снижения теплоотдачи, и одновременного увеличения температуры обогревательного мата, происходит постепенное расширение материала. Это обуславливает повышение интервала между графитными частичками, входящими в его структуру. В результате сопротивление системы возрастает, а мощность – снижается.



Устройство нагревательной системы










Несмотря на то, что стержневой инфракрасный пол кладут «мокрым» методом, его монтаж намного легче, в сравнении с установкой классических проводниковых систем. Принцип работы стержневой системы заключается в дальнем ИК-излучении с волной 8…14 мкм.


Использование наибольшей мощности 115 Вт/м происходит при нагревании стержня до 20°С. Когда температура стержня поднимается до 60°С, то расходуется лишь 70 Вт/м. Стержни из карбона подобной системы прикрепляются параллельно и благодаря этому обеспечивается большая долговечность матов.




Вследствие саморегулируемого функционирования эта конструкция надежно защищена от перегрева. Следовательно, без особых проблем можно поменять что-то в интерьере, например, сделать перестановку либо разложить ковры, не принимая во внимание размещение теплового пола. В случае, если понизился теплообмен на одной из зон, мат уменьшит в них мощность, что позволит ликвидировать возможное перегревание и поломку.


Решившись поставить такой вид пола, необходимо проанализировать перечень предложений на рынке. Высоким спросом пользуется стержневой теплый пол RHE. Эту продукцию из Кореи приобретают по особо низкой цене, поскольку производитель еще не приобрел такую известность, как другие аналоги.


Накануне приобретения данного материала следует грамотно рассчитать предполагаемую площадь пола. Тепловые ИК-полы не должны занимать меньше половины от всей площади помещения. При вычислении необходимо проверять расстояние между полотнами. Интервалы могут составлять 50 и 100 мм, однако иногда их складывают впритык. Такой пол будет достаточно эффективным способом отопления, но только тогда, когда рационально подобран его вид, и продумана функциональность комнат.

promplace.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
