Виды стержневых теплых полов, особенности монтажа –


Гоняясь за комфортными условиями в доме и созданием необходимого микроклимата, жильцы ищут более эффективные и современные методы обогрева. Это обусловлено еще и тем, что устаревшие радиаторы и регистры не способны равномерно прогреть комнаты. Пол будет холодным, что приводит к некоторым заболеваниям. Избежать неприятной ситуации можно, установив теплый пол стержневой.

Виды стержневых теплых полов

Технические характеристики системы способны впечатлить. Карбоновый обогрев не боится перегрева, он обладает саморегуляцией. Такую конструкцию можно уложить без учета расположения мебели, ковров. Он легко прячется за стяжкой или под плиточным клеем.

Стержневой теплый пол, что это такое?

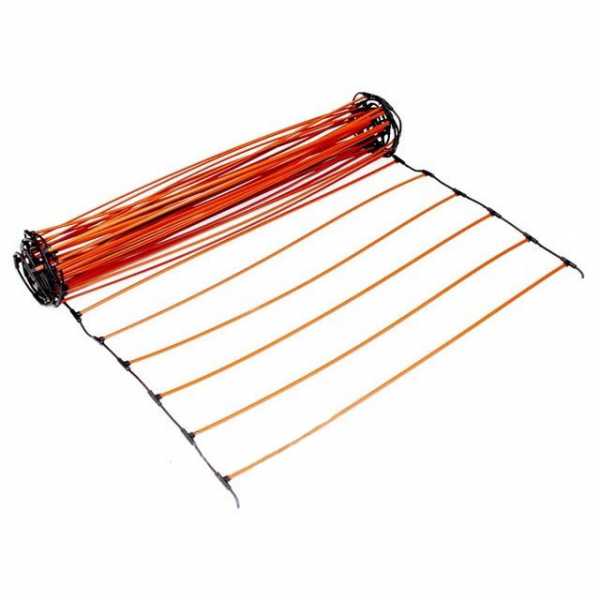

Конструкция представляет собой термические маты, оборудованные токопроводящими шинами с закрашенными в оранжевый цвет нагревательными элементами. Стержни расположены с шагом в 10 см. Типичная для изделия ширина – 820 мм. Сейчас производители предлагают конструкции до 25 м. При этом изделие не прерывается. Такой длины вполне достаточно, чтобы обеспечить обогрев даже самого большого помещения в доме.

Стержневой теплый пол

Стержневые электрические полы функционируют по простому принципу. Их работа базируется на излучении элементов, которые находятся в спектре от 8 до 14 мкм. Это напоминает инфракрасный пленочный обогрев. Таким образом, обеспечивается равномерное прогревание напольного покрытия, под которым они находятся. Расход электричества примерно равен 70–160 Вт на каждый квадрат в зависимости от мощности.

Если сравнивать с прочими модификациями, то показатель энергопотребления на 60% экономичнее.

Примечательно, что каждый элемент системы функционирует независимо от других. Здесь стоит отдать должное конструкторам, которые предположили, что параллельное соединение стержней будет более эффективным. Потому при выходе из строя одной составляющей другие элементы будут работать в прежнем темпе. Чаще всего потребители руководствуются именно этой характеристикой изделия при его покупке.

Стержневые электрические полы

Уникальность изделия в том, что на нем можно располагать мебель. При этом перегрева не будет. Это очередное сходство с инфракрасными пленочными конструкциями. При сроке службы в 50 лет это позволит не думать о расположении вещей в доме. Мебель можно будет установить, где заблагорассудится.

К достоинствам изделия стоит отнести следующее:

  1. Стержневой электрический пол характеризуется свойством саморегулирования. Так, во время отопительного сезона он способен изменить свое энергопотребление в меньшую сторону в зависимости от нужд потребителей.
  2. Допускается смена расстановки вещей в доме. Элементы декора могут размещаться непосредственно на матах. Любое расположение не навредит конструкции отопительного прибора.
  3. При возникновении повреждений из строя выходит только определенная область. Остальные комплектующие работают исправно. Потому можно не опасаться за тепло в доме.
  4. Может применяться в качестве дополнительного локального обогрева или эксплуатироваться, как основное отопление.
  5. Маленький шаг реза. Он составляет всего 10 см. Это говорит о том, что электрические стержневые теплые полы подстраиваются под любую архитектуру.

электрические стержневые теплые полы

Кроме всего прочего, карбоновая конструкция характеризуется универсальностью. Изделие можно совмещать с любым напольным покрытием. Качественная продукция отвечает требованиям пожаробезопасности. Малый вес обогрева даст незначительную нагрузку на плиты перекрытия. Стержневые маты можно использовать в комнатах с повышенной влажностью.

электрический стержневой теплый пол

Важно отметить, что изделие не безупречно. Обогрев имеет и существенные недостатки:

  1. Относительное отсутствие мобильности. Если предусмотреть укладку изделия под плитку или стяжку, то перевозить конструкцию или отремонтировать будет невозможно без демонтажа напольного покрытия.
  2. Высокая ценовая политика компаний-производителей. Не все желающие модернизировать отопление в квартире могут позволить себе стержневой теплый пол.
  3. Изделие нельзя применять комбинированно с утеплителем, покрытым фольгой. В результате химической реакции щелочи с алюминием могут возникнуть массовые повреждения нагревательных элементов.
  4. Система прекращает работу, если ее покрытие будет мокрым. Функционирование обогрева возобновляется, когда промежуточный слой полностью высохнет.
  5. Фирмы-изготовители заявляют о длительном сроке службы (свыше 10 лет, в некоторых случаях – все 30, а то и 50). На деле же, по отзывам потребителей, конструкция выполняет свои функции на протяжении 3-5 лет.

Важно! Обогрев имеет более низкую эффективность нагрева в сравнении с инфракрасной пленкой, где, благодаря равномерному нанесению карбонового покрытия, достигается почти 100% прогревание поверхности.

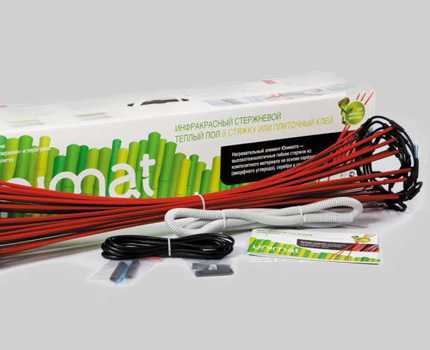

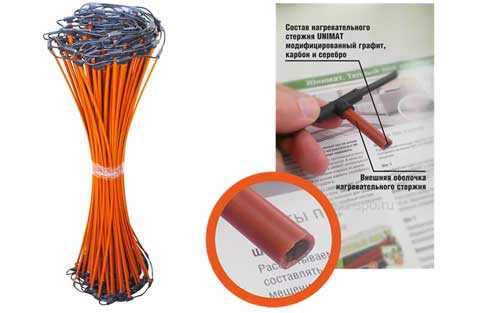

Стержневые теплые полы Unimat

Унимат – корейский производитель электрического панельного отопления. Под брендом выпускается 2 типа обогрева:

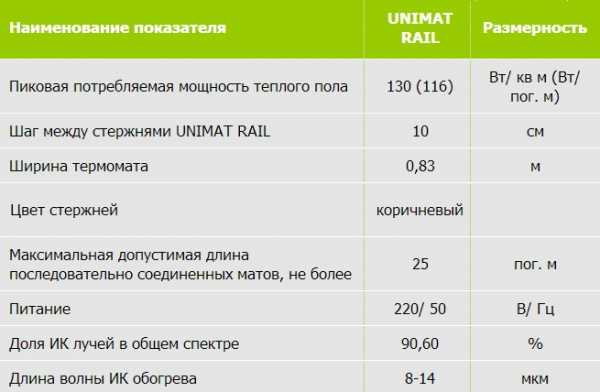

  1. Стержневой теплый пол RHE Unimat. Это простая конструкция с шириной 830 мм. Мощность изделия – 120 Вт. Рекомендуется проводить установку в клейкую жидкость под плитку или в тонкую стяжку. При этом толщина напольного покрытия не должна быть менее 2 см.
  2. Стержневой теплый пол Unimat Boost. Этот вид характеризуется более коротким шагом между нагревательными составляющими. Расстояние между стержнями равно 9 см. Номинальная мощность обогрева – 160 Вт. Подходит для обогрева помещений с большими теплопотерями. Используется в неотапливаемых подвалах, балконах и пристройках типа лоджия.

Стержневой теплый пол Unimat Boost

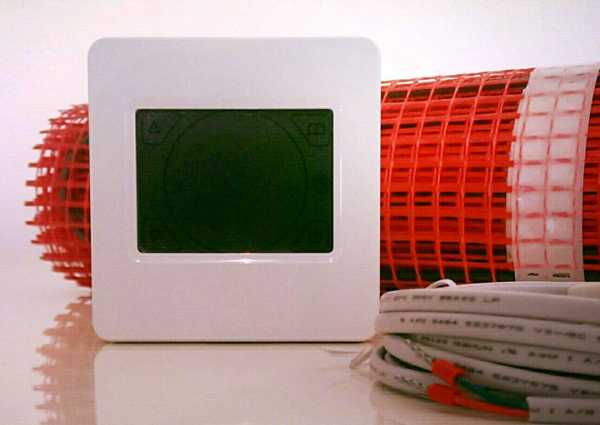

Выпускаются такие полы партиями. В состав каждого комплекта входят: маты, соединительные элементы, провода, гофру для подсоединения термодатчика, комплект «Концевой». Прилагается гарантийный талон, печатная инструкция и видеоматериалы. Этого вполне достаточно, чтобы провести самостоятельную укладку обогрева.

Карбоновый стержневой теплый пол производства Калео

Компания Caleo – ведущий производитель систем обогрева помещений. Продукция фирмы отличается высокой надежностью, приемлемой стоимостью и продолжительностью эксплуатации (по словам представителей компании). Высокотехнологичные методы производства обеспечивают высокую защиту от перегрева, а, следовательно, и пожаробезопасность.

Стержневой теплый пол Калео

Стержневой теплый пол Калео – это быстрый монтаж без помощи специалистов. Установка отопительной системы не займет более 2 часов.

Определенные типы изделий компании носят гордое имя «умный пол». Такие виды способны самостоятельно регулировать температуру на поверхности напольного покрытия. Их целесообразно применять с целью большей экономии. Наиболее популярны в офисных помещениях и загородных домах.

Устройство стержневого теплого пола, как укладывать?

Установка системы теплый пол стержневого типа – несложная процедура. При желании с ней справится даже неопытный пользователь.

Для начала необходимо определиться с местом установки терморегулятора. Нужно позаботиться, чтобы он находился в доступном месте. Чаще всего идеальным расположением для жильцов является место возле выключателя. В случае, когда проектируется отопление ванной или бассейна, устройство стоит вынести в сухое помещение.

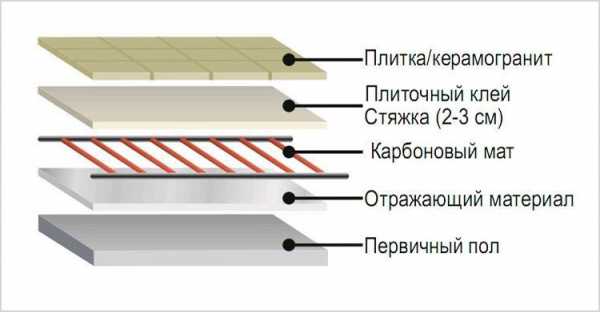

Устройство стержневого теплого пола

В отличие от других методов обогрева, монтаж стержневого теплого пола не требует эскиза помещения с делением на зоны. Это обусловлено тем, что на матах можно разместить элементы декора. Если же есть желание предварительно увидеть, как будет смотреться обогрев, то черчение эскиза не запрещено.

Маты должны располагаться на расстоянии 15-20 см от стен.

Полосы греющих стержней нужно разместить так, чтобы они находились немного отдаленно друг от друга. Не допускается никаких пересечений и соприкосновений между ними. Укладка проводится на ровный чистый пол, чтобы выдержать равномерность стяжки.

С целью уменьшить теплопотери, можно проложить теплоизолирующий материал вдоль стен. Лучше всего использовать демпферную ленту или полосу пенополистирола.

После стяжки или укладки плитки нужно зачистить комнату от излишков и прочих загрязнений. В конце работы нужно установить плинтус.

Монтаж стержневого теплого пола видео

teplyiypol.ru

Инфракрасный тёплый пол: бывает пленочный, рулонный, ленточный

Инфракрасный теплый пол (ИК-пол) — относительно новый продукт на рынке обогревательных систем. Если до недавнего времени использовались две основные технологии, водяные и электрические теплые полы, то сейчас все большую популярность завоевывает ИК-пол.

Принцип действия

Бывают: инфракрасный стержневой теплый пол и инфракрасный пленочный теплый пол. Их принцип работы прост: нагревая за счет электрического тока карбон, система получает тепловую энергию для обогрева помещения. Излучаемое тепло схоже по своему характеру с солнечным светом. Это свойство легло и в основу создания инфракрасного теплого пола и прочих схожих с ним современных отопительных систем.

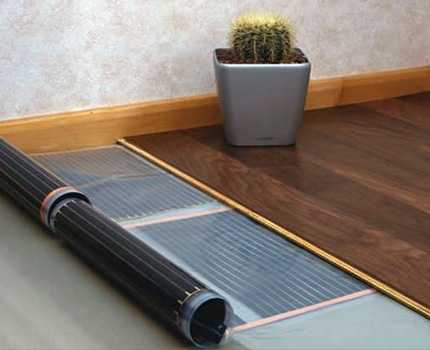

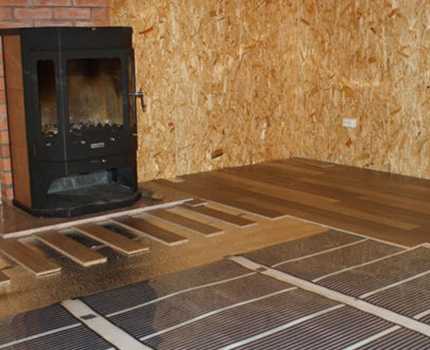

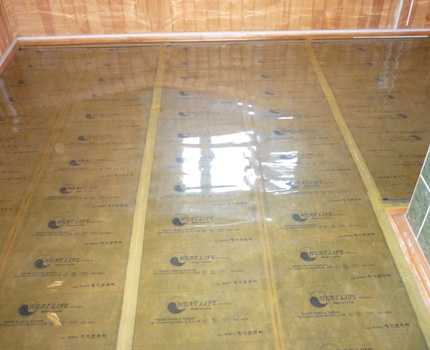

Пленочный инфракрасный пол

Что такое пленочный теплый пол? Инфракрасный карбоновый теплый пол получил свое название от ключевого элемента — карбоновой пасты, которая запаяна в пленку из полиэстера. Данный излучатель из нетканого полотна имеет 100-процентную теплоотдачу. Нагревательный кабель, в отличие от инфракрасной пленки, потребляет больше электричества, что делает пленку гораздо более выгодным решением. Чаще всего она используется в жилых помещениях и монтируется под ламинат, линолеум, паркет и ковролин.

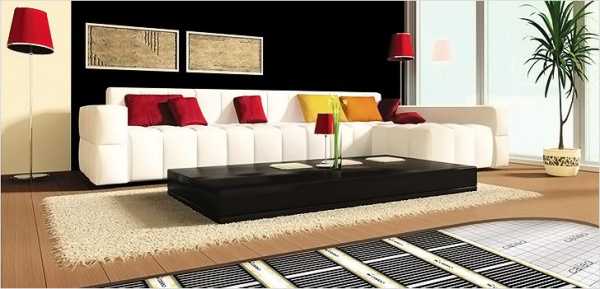

Инфракрасный пленочный теплый пол

К плюсам относят следующие характеристики:

  • можно укладывать напольное покрытие, не заливая обогревательную систему цементом;
  • незначительная толщина не поднимет уровень пола;
  • низкий уровень расхода электроэнергии;
  • возможность демонтажа и повторного монтажа;
  • невысокая цена, в отличие от стержневого инфракрасного теплого пола.

Как и практически у любого изделия, у пленочного пола есть своим недостатки:

  • для правильной работы системы необходимо создать идеально ровную поверхность;
  • отсутствие гарантии на абсолютную пожаробезопасность;
  • сильный нагрев мебели и техники;
  • более сложный монтаж, по сравнению с другими видами.

Чтобы рассчитать мощность отопительной системы, необходимо знать скорость и температуру нагрева пленки. За 15-20 минут она нагревается до 50-55°С. Максимальное энергопотребление 1 м² пленки за час равно 240 Вт. С помощью программируемых автоматов можно сократить потребляемую мощность, разделив помещения на зоны с последовательным нагревом.

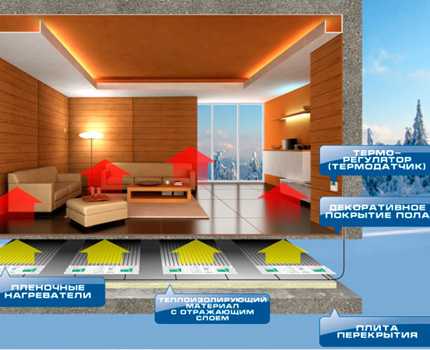

Инфракрасный теплый пол в комплекте включает в себя нагревательную пленку, изолированные провода в двух цветах, зажимы, изоляционный скотч и инструкцию. Как укладывать покрытие инфракрасного теплого пола? Рулонный теплый пол такого вида очень требователен к ровности поверхности, на которую он укладывается. Перепады в высотах, которые допустимы при монтаже, должны быть менее 3 мм.

Чтобы точно определить состояние пола, следует воспользоваться уровнем. Если необходимо, основу следует выровнять, а затем обязательно удалить с нее пыль. Для этой цели можно использовать пылесос.

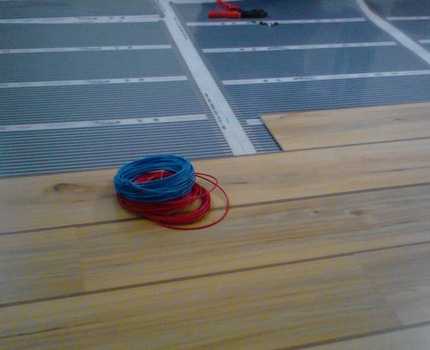

Монтировать инфракрасный пленочный теплый пол рекомендуется только после выполнения всех вышеперечисленных процедур.

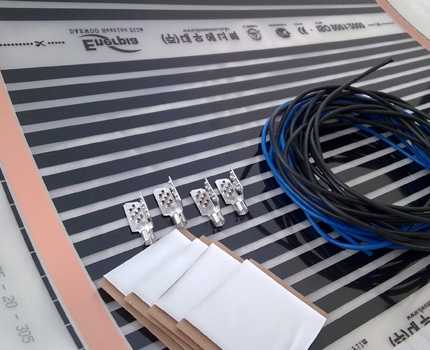

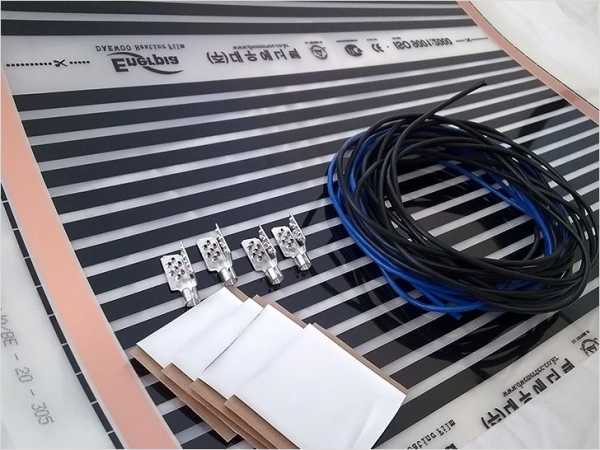

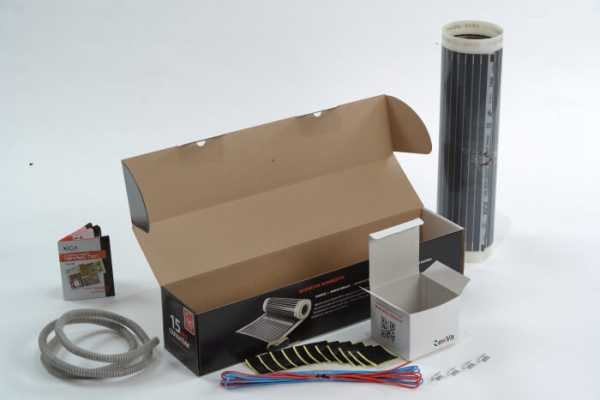

Комплект пленочного теплого пола

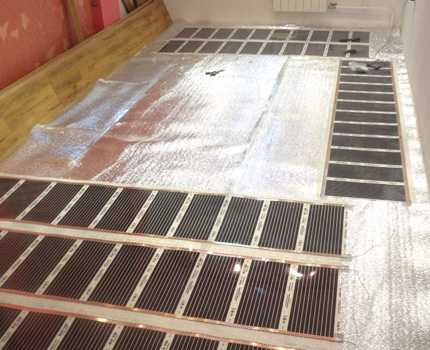

Монтаж пленочного пола

В первую очередь устанавливается слой гидроизоляции, который защитит систему отопления от влаги. Далее кладется теплоизоляционный слой. Нередко в целях экономии финансов и времени этот пункт игнорируется, что в корне неправильно. Чтобы система работала максимально эффективно, необходимо минимизировать потери тепла. Существует 3 типа используемого материала: органические, неорганические и смешанные. Какой бы вы ни выбрали, он крепится металлизированной стороной наверх и соединяется на стыках скотчем.

Перед непосредственным началом монтажа требуется выбрать место для терморегулятора. Оптимальный уровень крепления — 15 см от пола. Затем необходимо составить схему для размещения пленки. Следует избегать мест, где планируется поставить мебель и бытовую технику. Первый слой укладывается на расстоянии 10-40 см от стен. Если пленочный карбоновый теплый пол будет единственным отопительным элементом, его площадь должна покрывать свыше 70% помещения. Для дополнительного обогрева достаточно 40%.

Инфракрасная полиэстеровая пленка может быть разрезана по указанным линиям и должна укладываться стороной с медными контактами вниз по направлению к стене. Контактные зажимы присоединяются к краю медной полосы, затем можно подключать провода. Места разрезов и соединений необходимо изолировать битумной мастикой. Термодатчик подключается к нижней стороне ИК-пленки. Его также требуется изолировать. Прежде чем приступать к чистовой отделке пола, следует протестировать получившуюся систему обогрева. Искрение, перегрев проводки и неравномерное нагревание пленки говорят о том, что при монтаже были допущены ошибки. При отсутствии подобных проблем можно смело заявить, что пленочные теплые полы с инфракрасным излучением готовы.

Стержневой инфракрасный пол

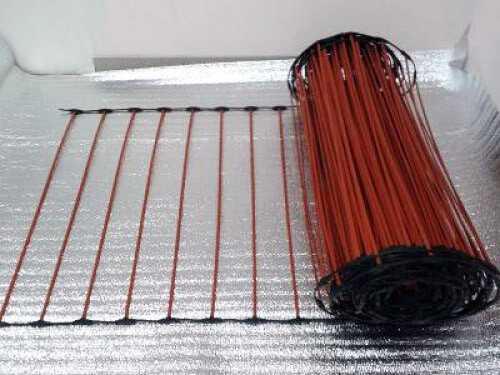

Данный тип представляет собой маты со множеством стержней, параллельно подключенных гибкими соединительными проводами, внутри которых карбон, медь и серебро. Сделав сверху цементную стяжку, на уложенный теплый пол можно смело класть кафельную плитку. Инфракрасный кабельный теплый пол на самом деле правильно называть стержневым.

Инфракрасный стержневой теплый пол

Преимущества стержневой системы:

  • подходит для помещений с высокой влажностью;
  • обладает свойствами саморегуляции;
  • не нагревает мебель и технику на своей поверхности;
  • гарантирует пожаробезопасность;
  • прост в установке;
  • быстро нагревает помещение.

Минусы данного типа теплого пола:

  • высокая цена;
  • высокий уровень потребления электроэнергии;
  • нагревается чуть менее равномерно, чем пленочный;
  • не слишком удобен при ремонте и демонтаже.

Подготовка, как и у пленочного варианта, начинается с определения места для терморегулятора. Далее составляется план, отображающий зоны с обогревом и без него. Инфракрасные маты имеют стандартные размеры (83 см) и кладутся на расстоянии 15-20 см от стены. Ровность поверхности и теплоизоляционный слой чуть менее принципиальны, чем в первом случае, но позволят добиться наилучшего результата. Если речь идет о дополнительном отоплении, будет достаточно уложить не особо толстый рулонный теплоизолятор, если об основном, то понадобятся более серьезные материалы.

При выборе также обращайте внимание на общий климат в регионе и непосредственно на расположение квартиры в доме. Рекомендуется использование теплоизоляционного материала с металлизированным покрытием, а не с фольгой, которая гораздо быстрее изнашивается. Чтобы минимизировать теплопотери на обогрев стен, следует проложить теплоизолятор по периметру помещения, чуть заходя на стены. Подойдет демпферная лента, ленточный утеплитель или полоса пенополистирола. При чистовой отделке излишки обрезаются, а кайма скрывается плинтусом. Набор инструментов, необходимый для того, чтобы сделать инфракрасные стержневые полы:

  • щипцы;
  • клещи обжимные;
  • кусачки;
  • отвертка;
  • ножницы;
  • нож;
  • строительный скотч;
  • строительный фен.

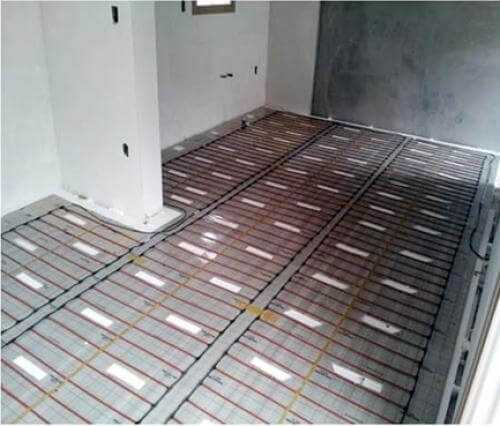

Монтаж стержневого пола

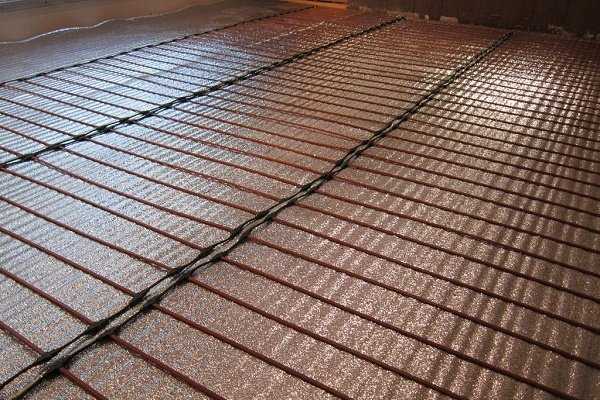

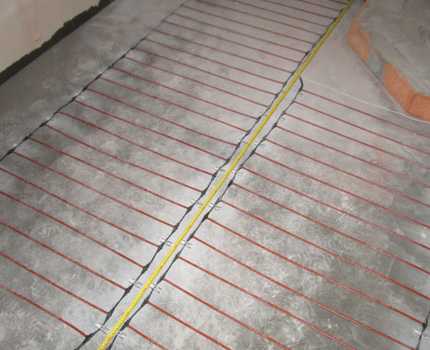

Как сделать инфракрасный стержневой пол? Маты укладываются вплотную, без зазоров. Щели необходимо заполнить, стыки проклеить скотчем или металлизированной лентой с клеевым покрытием. Укладка начинается со стены, на которой расположен терморегулятор. Для разворота соединительный провод разрезается строго посередине между стержнями. Возможен вариант покупки листов, а не рулона материала.

Разложенные маты фиксируются друг с другом и с утеплителем скотчем. Разрезанные провода необходимо соединить с помощью коннекторов. Сверху надевается термоусадочная трубка, которую следует нагревать строительным феном до тех пор, пока соединение проводов не будет обжато. После установки датчика температуры можно подавать питание в систему и тестировать ее.

Укладка инфракрасного стержневого теплого пола

Разобравшись, что такое инфракрасный теплый пол, и выяснив, как работает тот или иной его вид, необходимо выбрать из всех свойств наиболее принципиальные для конкретной ситуации. Для кого-то это простота монтажа, для кого-то — низкий уровень потребления электроэнергии, а кому-то важна возможность повторного монтажа. Но на каком бы варианте вы ни остановились, это будет весьма экономичным и эффективным решением, по сравнению с традиционными системами отопления. Правильно сделанные инфракрасные теплые полы оправдывают свои вложения и способны долго прослужить.

delaypol.com

Инфракрасный карбоновый теплый пол: устройство +типы монтажа

Обеспечить дополнительный комфорт на даче или в городской квартире способен инфракрасный карбоновый теплый пол. При желании он может стать и основным способом обогрева конкретного дома.

Такой тип отопления можно обустроить своими силами, купив необходимые материалы и ознакомившись с техническими особенностями углеродных теплых полов.

Содержание статьи:

Что такое ИК теплый пол

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

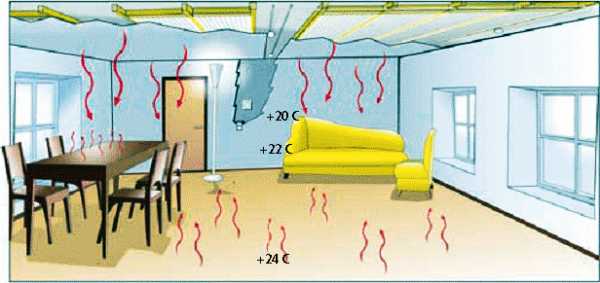

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Галерея изображений

Фото из

Принцип карбонового нагрева

Устройство пленочных полов

Специфика карбоновых стержневых систем

Безопасность карбонового обогрева

Формирование оптимального микроклимата

Эксплуатация на открытых площадках

Неограниченная сфера использования

Терморегулятор для электрических теплых полов

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

  1. мокрым способом;
  2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

  • пленочные;
  • стержневые.

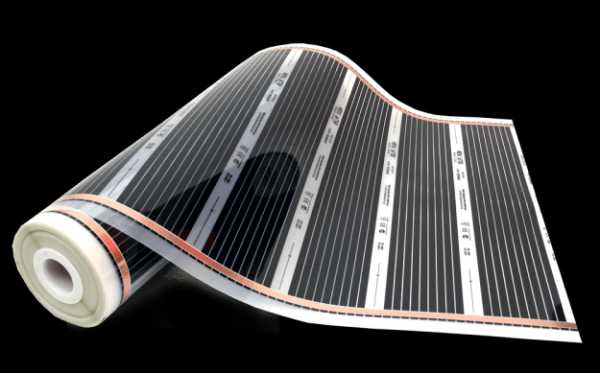

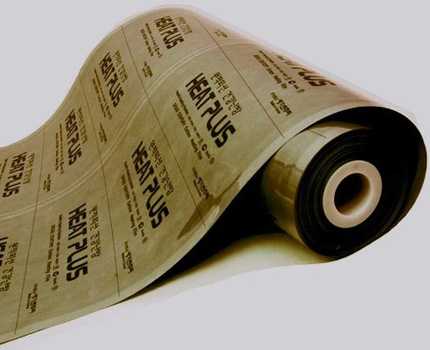

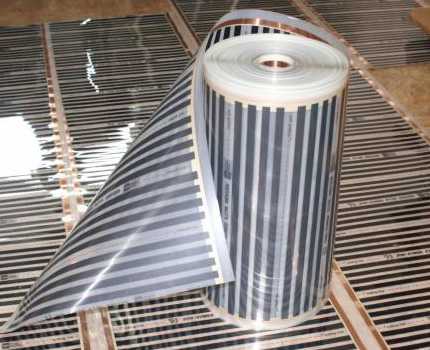

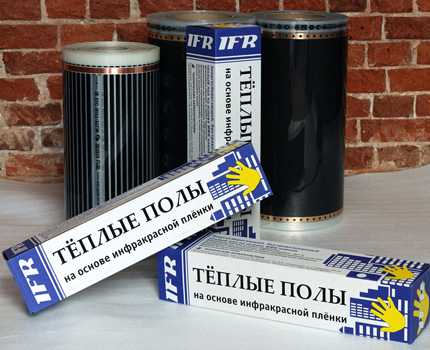

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

  • сплошные;
  • полосатые;
  • в виде пчелиных сот;
  • с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

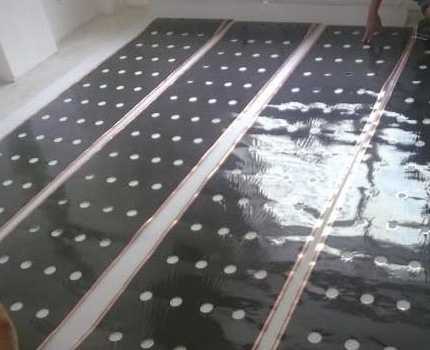

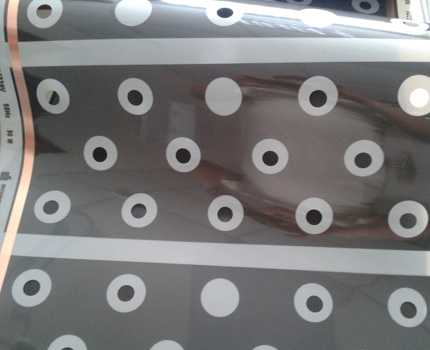

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

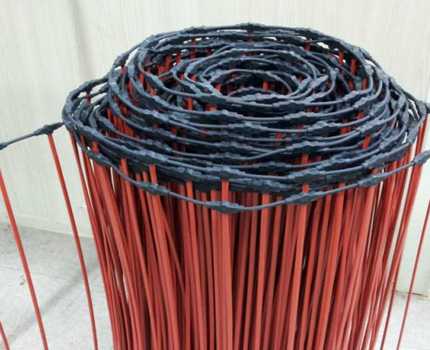

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью никогда не перегреются.

Правила укладки карбонового теплого пола

Эффективность любой модели ИК теплого пола зависит от правильности монтажа и подключения. Даже самая качественная и дорогая система не будет работать, если проигнорировать рекомендации производителя, приведенные в инструкции.

Галерея изображений

Фото из

Саморегулирующийся ИК пол

Плюсы использования умных полов

Саморегулирующийся кабель теплого пола

Экономия при укладке карбонового пола

Как уложить стержневой мат

Приятно, вернувшись домой и сняв уличную обувь, ощущать тепло под ногами. Для этого достаточно правильно уложить ИК теплый пол. Наиболее дорогостоящий вариант – стержневой. Но он характеризуется длительным сроком службы – от 25 лет. Да и гарантия производителя радует – около 10 лет.

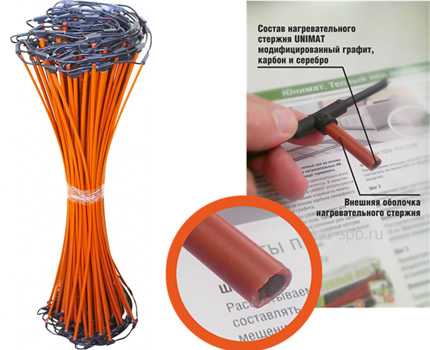

Наиболее покупаемым является стержневой мат от Unimat. Производитель сразу же предоставляет подробную инструкцию по установке системы и все комплектующие. Это позволяет с легкостью выполнить укладку своими руками, не теряя время на поиски нужных материалов.

Стержни, расположенные параллельно в виде веревочной лестницы, обеспечивают работоспособность системы даже при выходе из строя одного или двух из них

Теплый ИК пол стержневого типа обладает способностью самостоятельно регулировать температуру внутри системы. Это исключает опасность ее перегрева и выхода из строя отдельных стрежней, расположившихся под тяжелой и объемной мебелью.

Для правильной укладки предстоит сначала выровнять основание пола. Затем определить место под установку терморегулятора и датчика температуры. Важно, чтобы эти 2 элемента находились в доступном месте и не перекрывались тяжелой мебелью.

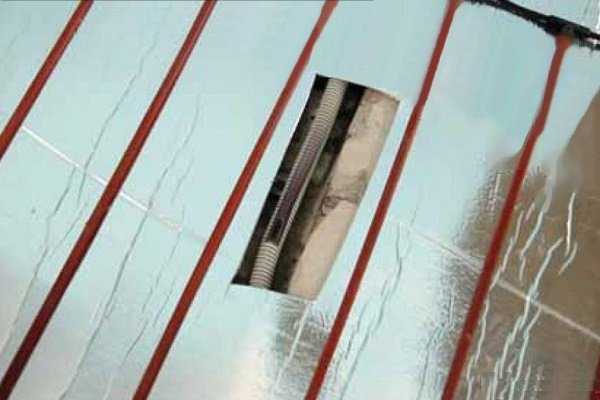

Температурный датчик следует уложить в паз, прорезанный в полу. Предварительно его помещают в гофрированную трубу с металлическим зондом и заглушкой. Мелкий мусор, оставшийся после проделывания штробы, надо обязательно убрать.

Затем предстоит расстелить теплоотражающий материал фольгированной частью вверх. Все стыки отдельных частей рулона нужно тщательно соединить друг с другом клейкой лентой. Также, используя скотч, строительный степлер или клей, предстоит прикрепить этот слой к первичному полу.

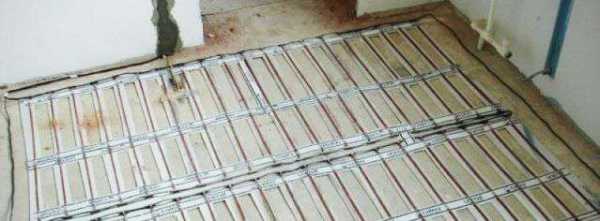

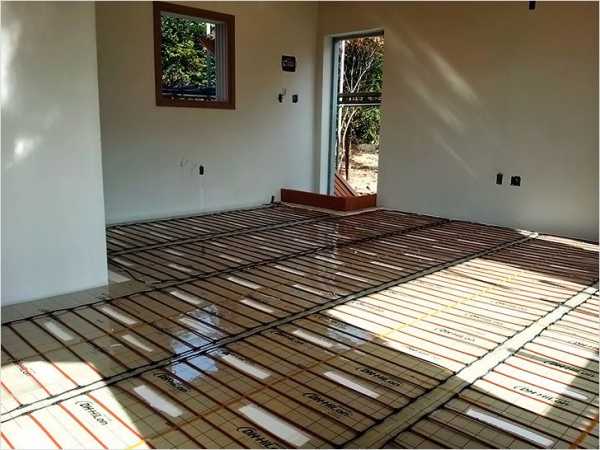

Теперь можно приступать к раскладке мата из карбоновых стержней. Правильно начинать разматывать рулон со стороны установки терморегулятора. Чтобы развернуть мат в обратном направлении, надо разрезать соединительный провод ровно посредине между 2-мя стержнями. Так можно проделывать до тех пор, пока не покроется вся площадь под укладку системы теплого пола, но не длиннее 25 погонных метров.

Нельзя допускать перекрещивания отдельных стержней ИК мата. Это важное правило укладки системы

Остается тщательно зафиксировать уложенную конструкцию скотчем и прорезать отверстия в теплоотражающем материале по всей площади. Это обеспечит надежное сцепление при заливании стяжки или нанесении плиточного клея.

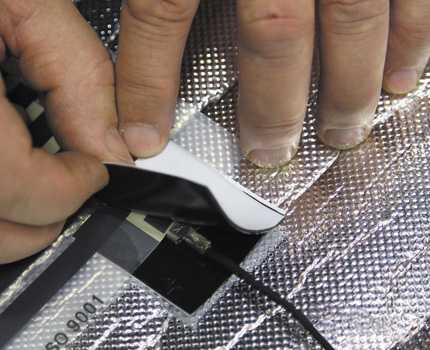

Следующий этап – подключение и изоляция карбоновой системы обогрева. Здесь важно придерживаться рекомендаций, приведенных производителем в инструкции и использовать материалы, идущей в комплекте теплого пола.

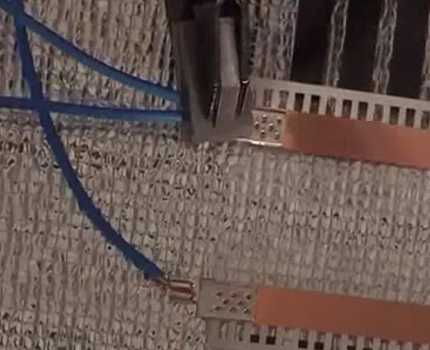

Предстоит монтажными проводами соединить полосы углеродного мата, зачистив изоляцию на соединяемых концах. Для их надежной фиксации прилагаются гильзы в термоусаживающей пленке. Каждая гильза надевается на оголенный провод мата и соединительного провода и зажимается обжимными клещами.

Изолирующая пленка, находящаяся сверху гильзы, принимает свое рабочее состояние после применения технического фена. Сверху надевается еще одна изолирующая пленка, которая также усаживается феном. Такое соединение в двойной изоляции прочное и надежное. Оно не боится влаги.

Аналогично подключаются все оставшиеся стороны мата к соединительному проводу. Края изолируются концевой пленкой, усаживаются феном и обжимаются клещами

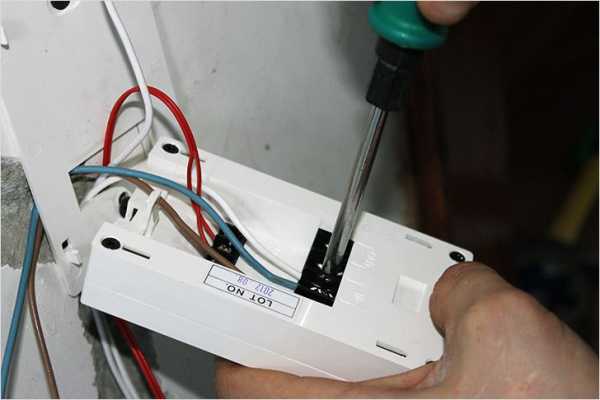

Следующий шаг – подключение концов соединительного провода в клеммник терморегулятора согласно схеме, прилагаемой к нему. Важно не перепутать питающие провода с нулевым и заземляющим. Нужно не забыть подсоединить датчик температуры.

Остался самый ответственный момент – протестировать работоспособность карбонового мата. Для этого следует задать желаемый температурный режим и включить систему. Подождать минут 15-20 и оценить результат.

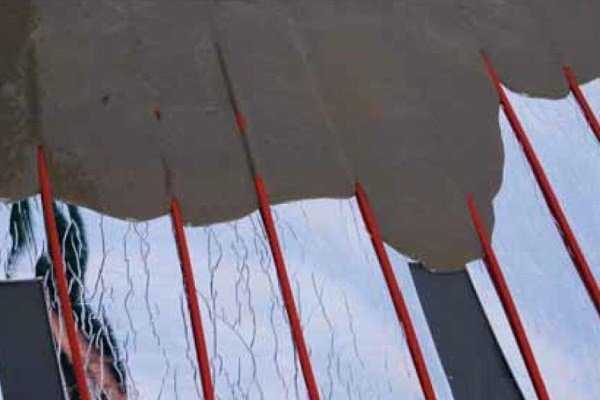

Если все в порядке, то можно приступать к завершающей стадии – заливанию стяжки или покрытию плиточным клеем.

Галерея изображений

Фото из

Укладка карбоновой системы на подложку

Разрезание стержневой системы

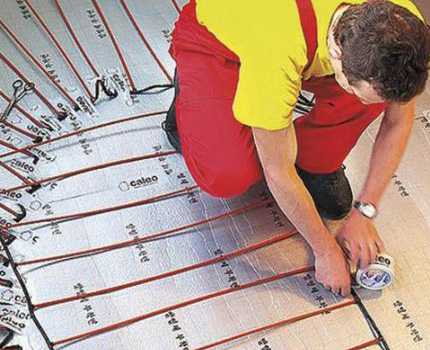

Фиксация уложенной системы скотчем

Удаление изоляции с токоведущего провода

Установка соединительной гильзы

Установка термоусадочных трубок

Опрессовка гильзы в термоусадочной трубке

Подключение силового кабеля к NYM проводу

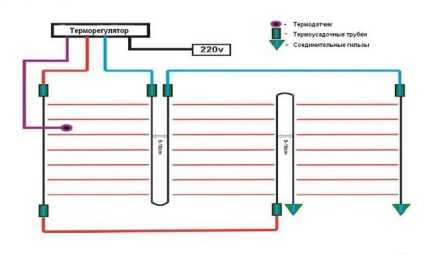

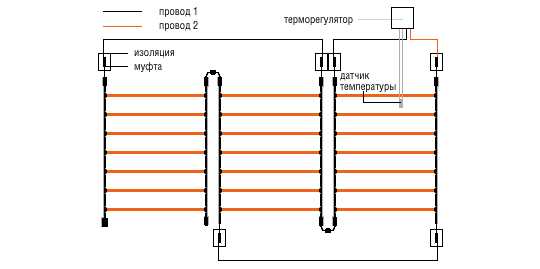

Для сборки системы из карбоновых стержней нужно заранее составить план, например, вот такой:

При составлении схемы укладки стержневой системы следует помнить, что стержням нельзя пересекаться или прикасаться друг к другу. Максимальная длина стержневой полосы 25 м (+)

После проведения раскладки карбонового обогрева приступаем к завершающим этапам устройства:

Галерея изображений

Фото из

Шаг 9: Соединения, выполненные с использованием гильз, заведенных в термоусадочные трубки, обрабатываем строительным феном

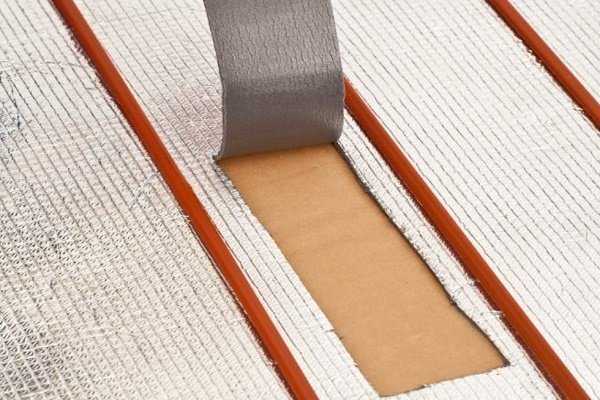

Шаг 10: Для установки термодатчиков, фиксирующих температуру пола, используем гофрированные полимерные трубки

Шаг 11: Для обеспечения ровной поверхности пола во всех точках под термодатчики вырабатывают канавки в основании

Влагозащищенные датчики устанавливаются без гофрированной трубки, штробить черновой пол и разрезать изоляцию под них не надо. Устройство тогда укладывают между стержнями и фиксируют клейкой лентой

Шаг 11: Перед укладкой покрытия проверяем работоспособность полностью устроенного пола

Шаг 13: Для обеспечения адгезии связующего состава с основанием в фольгированной подложке вырезаем отверстия примерно 70×150 мм. Располагаем их в шахматном порядке примерно через 300 мм. Всего вырезать нужно не больше 30 % фольгированной подложки

Шаг 14: На карбоновую систему наносим плиточный клей или цементный связующий раствор так, чтобы он полностью покрывал систему

Шаг 15: Если система фиксируется плиточным клеем, на который сразу кладут плитку, наносить его лучше сегментами приблизительно по 1 м². В случае устройства стяжки, ею заполняют всю площадь, а после отвердевания кладут покрытие

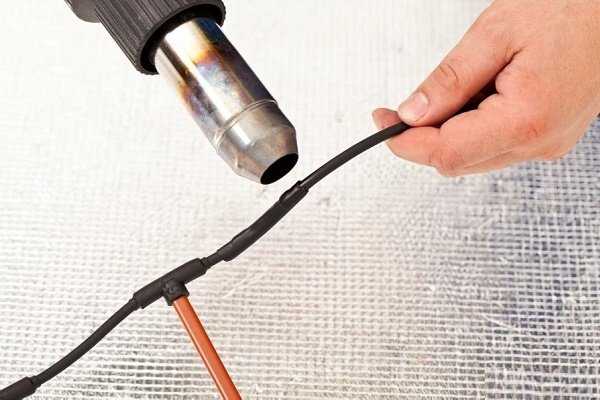

Обработка термоусадочной трубки феном

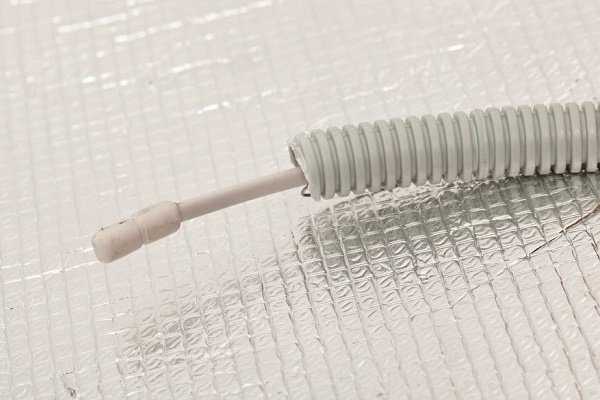

Термодатчик в гофрированной трубе

Погружение термодатчиков в штробу

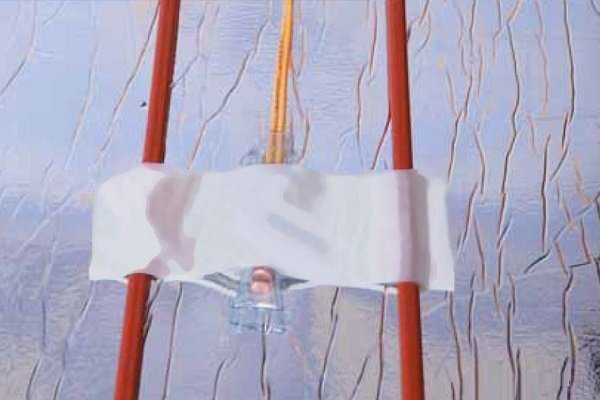

Расположение датчика между стержнями

Проверка работоспособности

Вырезка отверстий для усиления адгезии

Заполнение площади плиточным клеем

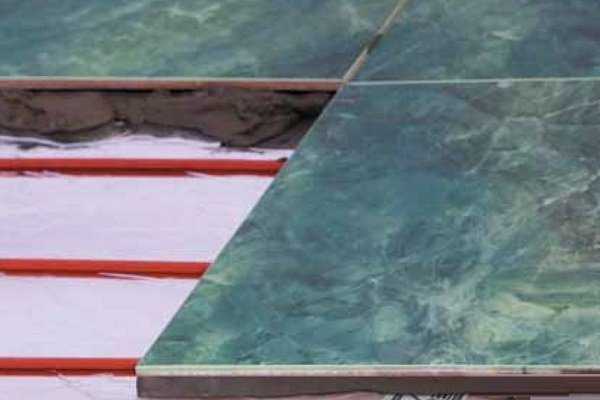

Укладка плитки по стержневым полам

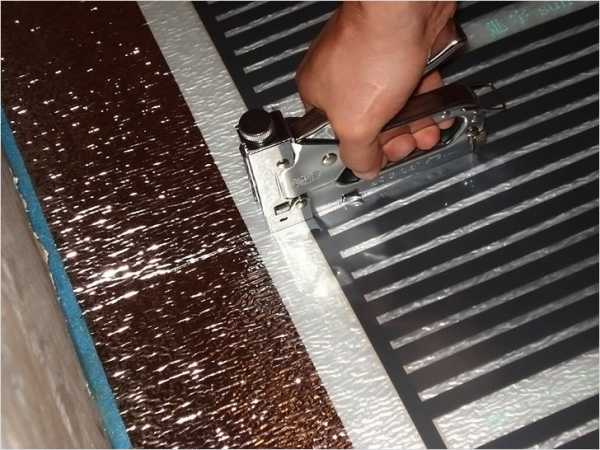

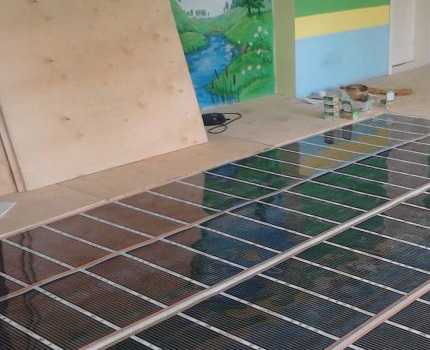

Основы монтажа нагревательной пленки

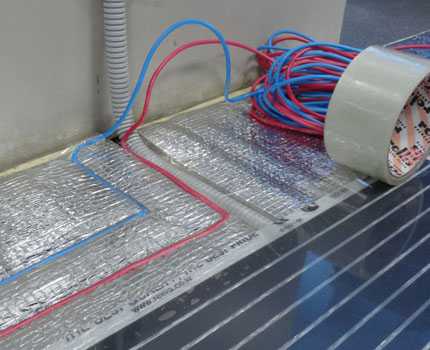

Пленочный ИК теплый пол укладывается по всем рекомендациям, указанным производителем в инструкции. технология монтажа аналогична правилам укладки стержневого мата. Основная отличительная особенность – следует учитывать будущее расположение мебели. Под мебелью укладывать карбоновую пленку не надо.

Важно, чтобы ИК полотнища не накладывались друг на друга. Нужно выдержать расстояние 5-10 см между ними. Это же правило касается и укладки стержневого мата – нельзя допускать пересечения двух и более стержней между собой.

Когда выполнена раскладка теплоизолирующего слоя, раскладка и крепление к нему карбоновой пленки, нет надобности прорезать отверстия для лучшего сцепления стяжки.. Следует лишь изолировать места разреза медной шины битумной изоляцией, закрывая полностью серебряные контакты по всему срезу.

Остается подключить полосы между собой и к терморегулятору, используя провода, идущие в комплекте

Здесь будут некоторые отличия – на медную шину устанавливаются контактные зажимы, в которые предстоит помещать концы соединительного провода, зачищенные от изоляции.

Они плотно обжимаются со стороны как вложенных проводов, так и медной шины. Каждое такое соединение изолируется с двух сторон специальной изоляцией, идущей в комплекте теплого пола

Еще одно отличие от процесса установки стержневого варианта – датчик температуры не укладывается в паз, а крепится клейкой лентой прямо на одну из нагревательных полос, если это полосатая пленка. Датчик надо аккуратно погрузить в теплоизоляционный слой, прорезав соответствующую ячейку. Это в дальнейшем исключит неровности при укладывании декоративного покрытия.

Аналогично оформляются разрезы в местах расположения зажимов и все пути пролегания проводов. Уложенные провода заклеиваются скотчем. Остается подключить систему к терморегулятору, используя схему, приведенную в инструкции. Если мощность ИК пола более 2 кВт, то следует подключать его к электрической сети через отдельный автомат.

После подключения нужно внимательно проверить работоспособность системы, качество соединения отдельных элементов и нагревание всех полос, включив ее в сеть. Если все выполнено качественно, можно завершать установку, уложив поверх греющей пленки специальную подложку под ламинат или защитную полиэтиленовую пленку.

Остается уложить декоративное покрытие и пользоваться всеми преимуществами регулируемого обогрева. Пленочный теплый пол чаще всего покрывается ламинатом, линолеумом или ковролином.

Если покрытие твердое, то его можно сразу монтировать поверх защитного слоя, стараясь не повредить греющую пленку

В случае, когда декоративное покрытие легко поддается деформации, надо уложить плотный защитный слой – фанеру или листы другого материала толщиной 3-5 мм. Их нужно надежно зафиксировать, не повредив слой с нагревательной пленкой.

Только после дополнительного твердого защитного слоя из фанеры настанет черед стелить линолеум или ковролин

Выполнив все действия правильно, можно пользоваться пленочным ИК теплым полом около 10 лет. Срок службы каждый производитель указывает в инструкции. Он составляет от 10 до 50 лет.

Плюсы и минусы карбонового пола

Инфракрасный теплый пол имеет свои положительные отрицательные стороны. Прежде, чем принять решение о целесообразности его покупки и монтажа, следует подробнее разобрать все особенности этой системы.

Карбоновый теплый пол: что плохого

Использование карбоновых стержней или пленок при обустройстве системы теплых полов в доме или квартире имеет такие недостатки:

  • дороговизна;
  • подделки;
  • сложный ремонт;
  • потребность в дополнительном утеплении.

Оригинальные системы, предлагаемые добросовестными производителями, стоят совсем недешево. Особенно, когда речь идет о стрежневых карбоновых матах. Крупную сумму способен выложить не каждый покупатель, желающий у себя в доме обустроить инфракрасный теплый пол.

Из первого недостатка плавно вытекает второй – появление на рынке большого количества подделок. Они отличаются низкой ценой и сомнительным качеством.

Приобретение некачественных поддельных, но дешевых систем оборачивается головной болью для покупателя – стержни быстро сгорают, уменьшая общую площадь нагрева

Сложность ремонта заключается в необходимости снимать все декоративное покрытие, чтобы добраться до системы теплого пола. Иной возможности заменить сломанный участок не существует. Если же сверху уложена плитка, то это еще больше усложняет ремонт.

Потребность в дополнительном утеплении дома или квартиры будет в том случае, когда инфракрасное отопление является основным. Если работы по энергосбережению не были проведены, то теплый пол будет тратить много энергии на поддержание нужной температуры в помещении и может не справиться с этим заданием.

Утепление дома, коттеджа или квартиры позволяет существенно снизить расходы не только при инфракрасном, но и при других видах отопления. В таком помещении проще поддерживать комфортную температуру с помощью теплых полов, затрачивая минимум энергии на их работу.

Достоинства инфракрасного теплого пола

Теплый пол, устроенный из карбоновой пленки или стержней, обладает целым рядом преимуществ. Это:

  • быстро;
  • легко;
  • доступно;
  • экономно;
  • красиво;
  • безопасно;
  • без ремонта.

Первый пункт подразумевает скорость монтажа карбонового теплого пола. Если площадь под укладку небольшая, то со всеми работами можно справиться за 1 день. Если же приглашать мастеров, то все займет еще меньше времени.

Обустроить систему инфракрасного теплого пола легко – достаточно простого набора инструментов, а также материалов, идущих в комплекте с карбоновой пленкой или стержнями.

Вовсе не обязательно привлекать специалиста – монтаж будет под силу каждому старательному хозяину

Цена пленочного материала доступная. Если сравнивать стоимость всех деталей и комплектующих, необходимых при обустройстве водяного или парового отопления, то инфракрасное здесь существенно выигрывает – не понадобится покупать трубы, радиаторы, котел и другое дорогостоящее оборудование.

Пользоваться карбоновым теплым полом выгодно как в качестве дополнительного, так и основного источника тепла. Если система установлена правильно и дом/квартира/коттедж утеплен, то потребление электроэнергии будет минимальное. Расходы будут напрямую зависеть от площади, покрытой инфракрасной пленкой или матами.

Красота этого типа обогрева помещения заключается в том, что после укладки теплый пол не заметен в комнате. Он не занимает полезное пространство, как, например, радиаторы отопления. Толщина всей системы с учетом теплоизолирующего слоя менее 2 см.

Инфракрасный теплый пол совершенно безопасен. Он не боится воды и может быть уложен в ванной и на кухне. Если какая-то секция перестает работать, то со всей системой ничего не произойдет – она продолжит нагреваться в обычном режиме.

Если один стержень или полоска карбоновой пленки перестала работать, то можно обойтись без ремонта – вся система будет и дальше функционировать

Все нагревающие элементы расположены параллельно, что исключает возможность поломки сразу всей системы. Это удобно, ведь потеря одной рабочей полоски принципиально не скажется на работе всей системы.

Особенности эксплуатации и ремонта системы

Теплый пол из карбоновой пленки или стержней безусловно делает помещение более комфортным. Поэтому приверженцев этого типа обогрева становится все больше. Но вопросы о вероятности возникновения поломок и возможном ремонте беспокоят потенциальных пользователей оборудования.

Правила использования теплого пола

Чтобы теплый пол из карбонового материала прослужил весь срок, заявленный производителем, нужно придерживаться правил его эксплуатации. Все это описано производителем в инструкции к конкретному товару. Важно, чтобы система теплого пола имела все документы и сертификаты соответствия, подтверждающие ее качество.

В сопровождающей документации пленочного и стержневого карбонового пола будет прописано, как правильно им пользоваться

Ведь у каждого производителя свои технические характеристики материала. Но есть общие правила, соблюдением которых желательно не пренебрегать.

Во-первых, нужно выдержать время после укладки, рекомендуемое производителем. Это значит, что пользоваться теплым полом можно только по истечении указанного срока. Например, у стержневых матов, уложенных под плитку, длительность ожидания составляет от 28 дней. Только после полного высыхания можно начинать пользоваться инфракрасным отоплением, установленным в пол.

Во-вторых, важно не игнорировать требования к монтажу, указанные в инструкции. Если система не укомплектована терморегулятором и датчиком температуры, то надо обязательно их докупить. В противном случае из затеи обустройства инфракрасных теплых полов ничего стоящего не выйдет.

Укладывать датчик температуры важно по всем правилам. Также, сверху над ним нельзя ставить мебель – это чревато сбоями в его работе и получением недостоверных сведений о температурном режиме во всем помещении.

В-третьих, при использовании пленочного материала лучше отказаться от размещения под объемной мебелью – шкафами, диванами, комодами. В случае со стержневым полом можно не беспокоиться о будущем расположении мебели – эта система более совершенна и способна к саморегулированию.

В-четвертых, убирать можно и нужно. Совершать уборку в помещении с теплыми полами следует так, как это происходило до их монтажа. Материал, уложенный под плиткой, ламинатом или паркетом, не боится влажной уборки и обработки специальными средствами, предназначенными для ухода за декоративным покрытием пола.

Теплый пол: как устранить поломку

Вопрос о возможном выходе из строя карбонового теплого пола беспокоит не только реальных, но и потенциальных пользователей. Хотя производитель гарантирует от 10 и более лет беспроблемной работы системы, мысли о ремонте приходят заранее.

Благодаря особенностям устройства инфракрасного пола при выходе из строя определенной секции вся система не пострадает. Поломка скажется только на отсутствии нагрева пола под сломанным сегментом. Все остальное покрытие будет работать в обычном режиме.

Когда же перестали работать несколько участков системы, функционирование которых чрезвычайно важно для потребителя, то предстоит проводить ремонтные работы.

Сложность и стоимость ремонта будет зависеть от типа материала, использованного при обустройстве инфракрасного теплого пола

Если речь идет о стрежневом варианте, то, при покупке качественного оригинального оборудования, гарантия составляет около 10, а срок службы – от 25 лет. Но, в случае приобретения дешевого аналога можно уже через 1-1,5 года наблюдать выход из строя отдельных стержней. В результате через 3-4 года после начала эксплуатации половина теплого пола может перестать быть таковой.

Чтобы все починить, придется полностью снимать декоративное покрытие и менять части мата или полностью демонтировать всю систему. Это довольно трудоемкий процесс, ведь укладка производилась «по мокрому». Поэтому, выбрав стержневой карбоновый теплый пол, следует тщательно проверить сопровождающую документацию, чтобы не купить подделку.

Ремонт инфракрасной пленочной системы отопления не потребует колоссальных затрат времени и средств. В этом случае предстоит снять ламинат или линолеум и заменить часть, вышедшую из строя. Сделать такие действия легко, если монтаж карбоновой пленки совершался сухим способом.

Если же была использована карбоновая пленка с перфорацией, поверх которой заливалась стяжка или наносился плиточный клей, то при выходе из строя большого количества участков предстоит проводить капитальный ремонт пола

Выводы и полезное видео по теме

Пошаговый ролик об укладке карбоновой пленки под ламинат:

Особенности монтажа карбонового стержневого теплого пола приведены в видео инструкции:

Видео тест о работоспособности инфракрасных сплошных и полосатых пленок с карбоновым слоем:

Видео ролик о технологии монтажа сплошной пленки теплого пола:

Запрещенные и разрешенные приемы при укладке теплого инфракрасного пола:

Разобравшись с основными видами карбоновых теплых полов, можно выбрать наиболее подходящий вариант для своего дома. Особенности монтажа детально прописаны в инструкции, что делает возможным проведение работ своими руками. Довольно простые правила укладки такой отопительной системы позволяют обойтись без вызова специалистов по монтажу.

sovet-ingenera.com

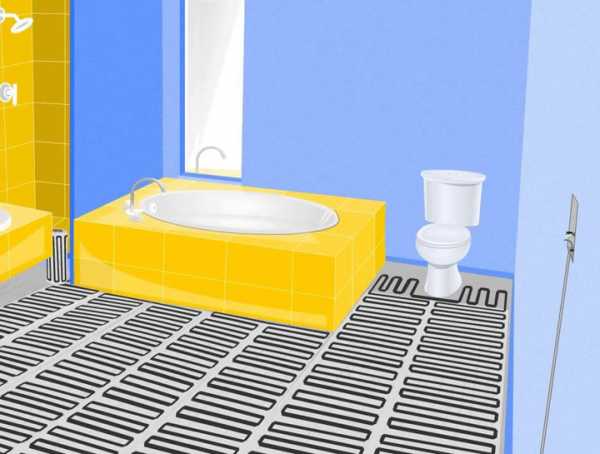

Стержневой теплый пол под различные покрытия



Последней находкой в утеплении дома стал способ использования инфракрасного излучения, источником которого являются, в числе прочих, и стержневые теплые полы. Принципиально не отличаются от них и пленочные инфракрасные излучатели, но порядок их применения и обустройства иной.

Особенности

ИК-излучение имеет характер электромагнитного, однако подчинено законам оптики, следовательно, его происхождение аналогично спектру видимого света. Такие лучи занимают область спектра от видимого красного с длиной волны 0,74 мкм до микроволнового спектра – 100 мкм. Оптические свойства такого излучения отличаются от характерных видимому спектру.

Вода практически непроницаема для ИК-лучей, а изделия из кремния, совершенно непрозрачные в видимом спектре, свободно пропускают их. Металлы не пропускают или сильно ослабляют ИК-излучение, причем эта способность возрастает по мере увеличения его частоты. Эта способность используется для создания рефлекторов в инфракрасных излучателях, где, используется алюминий.

Сквозь слой воздуха излучение проникает почти беспрепятственно, не нагревая его и практически не рассеваясь молекулами азота и кислорода. Примеси, всегда имеющиеся в воздухе в виде озона, водяных паров, пыли и других составляющих, способны значительно ослабить интенсивность ИК-лучей, рассеивая их в пространстве. Действует инфракрасное излучение подобно солнечному свету.

Инфракрасное излучение и влияние на человека

Наше тело также является источником такого теплового потока в определенных границах частот, при этом наибольшая интенсивность проявляется при частоте 9,3 мкм. Поэтому организм активно поглощает внешние потоки энергии в этом диапазоне. При этом происходит повышение потенциальной энергии клеток организма, по причине удаления несвязанной воды, повышается иммунная защита организма. Уменьшение потока такого излучения приводит к быстрому старению организма человека, сопровождающегося устойчивым ухудшением здоровья.

При наличии ИК-излучения дальнего спектра нормализуется обмен веществ, происходит устранение не только симптомов различных заболеваний, но и причин их происхождения.
Используя отопления такого типа можно навсегда избавиться от головной боли, причиной которой может быть перегретый воздух в верхней части помещения, из-за чего приходится открывать окно, выпуская тепло в атмосферу.

Инфракрасное излучение при интенсивности 70 – 100 Вт/м2 помещения повышает активность биохимических процессов в организме, улучшая общее состояние организма человека.

Монтаж

Установка такого обогревательного устройства требует повышенного внимания, поскольку в конструкции применяется излучающий карбоновый стержень в виде трубки длиной около метра. Сам по себе этот элемент конструкции представляет собой хрупкое изделие, поэтому подготовка к установке системы обогрева пола требует тщательности и старания.

Непосредственно над нагревателями впоследствии нельзя размещать тяжелую мебель или мощные электроприборы (камин и пр.). Поэтому нужно заранее определить расстановку таких деталей интерьера и использовать эту информацию при раскладке схемы элементов обогрева.

Подготовительные мероприятия

Основание для монтажа нагревательного устройства – черновая бетонная стяжка. Если уровень верховодки в критические моменты (весеннее половодье или осенние ливни) поднимается высоко, нужно озаботиться устройством гидроизоляции.

Для этого необходимо:

  • подготовить материал – глину, замочив ее за сутки до применения водой;
  • размешать глину до консистенции густой сметаны, при этом в процессе добавлять армирующую добавку, каковой, в данном случае, может быть фибровая стружка. Это позволить
  • избежать растрескивания слоя гидроизоляции;
  • равномерно поместить замес слоем 20 – 25 см по заранее выровненному и притрамбованному слою грунта;
  • сушить заливку нужно 23 – 25 дней, при необходимости увлажнять водой, чтобы избежать растрескивания;
  • уложить поверх гидроизоляции паровую защиту из полиэтиленовой пленки, при этом ее края должны закрывать и стены до высоты готового пола. Швы на пленке заклеить строительным скотчем, им же закрепить ее на стенах.

Черновую стяжку пола нужно делать из бетона слоем порядка 25 см, армированную металлическими прутками диаметром 8 – 10 мм. При этом:

  • По периметру помещения наклеить на стену демпфирующую ленту толщиной 15 – 20 см, по высоте до уровня пола. Ее назначение – компенсировать тепловые деформации стяжки.
  • По поверхности пола разложить подкладки («стульчики») толщиной 5 см, для чего нужно использовать битый кирпич.
  • Прутки арматуры уложить накрест на расстоянии 15 – 20 см, скрепить вязальной проволокой.
  • Таким же образом уложить второй ряд арматуры на расстоянии 10 см от первого.
  • Поверх арматуры уложить и закрепить маяки, определяющие уровень поверхности стяжки. Толщина маяков 50 мм, материал – деревянный брусок или стальная труба.
  • Бетонную смесь (марка не ниже 300) приготовить с применением гравия мелкой фракции, поскольку стержневой пол требователен к качеству поверхности.
  • Бетонировать от дальнего угла помещения к двери, тщательно выравнивая поверхность по маякам.
  • Срок сушки стяжки не менее 28 – 30 суток. В теплое время года ее нужно сбрызгивать водой ежедневно и укрывать пленкой, защищая от пересыхания. Вода в бетоне нужна для его кристаллизации, и преждевременное высыхание приведет к растрескиванию стяжки впоследствии.
  • За неделю до готовности стяжки желательно произвести затирку поверхности, добиваясь окончательного выравнивания стяжки.

На этом подготовку к монтажу можно считать законченной.

Монтаж излучателя

При производстве работ нужно соблюдать все требования инструкции, прилагаемой к устройству. Порядок операций может выглядеть следующим образом:

  • Определить место пульта управления устройством. От этого места к полу выполнить штробу к полу для размещения проводки от датчика температуры.
  • На полу также сделать канал для этого провода к месту установки датчика.
  • Датчик завести в металлический (или пластиковый) гибкий шланг, закрыть конец специальной пробкой, провода от него протянуть через шланг и подключить к пульту управления. Все перечисленные материалы входят в комплект изделия.
  • Поверхность бетонной стяжки укрыть специальной термоизолирующей подложкой с нахлестом между стыками не менее 10 см, стыки проклеить скотчем.
  • Раскатать на полу рулон со стержнями теплоизлучателя. Расстояние о стен до нагревательных элементов должно быть 30 – 40 см.
  • Сборку схемы нужно производить в соответствии с требованиями инструкции к изделию.
  • По окончании электромонтажа нужно подключить нагревательное устройство к сети и выполнить пробный запуск. При этом обязательно проверить, чтобы работали все секции нагревателя.

Работы не представляют особой сложности для выполнения своими руками. Однако использование любого напольного материала предполагает демонтаж пола при выходе нагревателей из строя.

Установка финишного покрытия

Порядок установки чистового пола зависит от вида покрытия. Стержневой теплый пол под плитку или другие покрытия устанавливается следующим образом:

Плитка или керамогранит

Для таких чистовых покрытий не нужно изготовления дополнительной стяжки. Достаточно использовать специальные клеевые составы для теплого пола.

Стержневой теплый пол под плитку – наиболее простое технологическое решение для финишного покрытия, выполняемое самостоятельно. Обязательно выполнение требований инструкции по применению клеевого материала.

Ламинат или линолеум

Для данных покрытий нужно сделать стяжку поверх уложенного пола. Толщина ее должна составлять порядка 30 мм. Для бетона (марка не ниже 300) нужно использовать щебень мелкой фракции и армирующие добавки в виде фибровой стружки. Укладку производить от дальнего угла к выходу по выставленным маякам.

Время сушки стяжки не менее 28 дней. За 7 дней до окончания выстойки бетона нужно произвести затирку поверхности, в противном случае возможна необходимость выполнения нивелирующей стяжки. Инфракрасный пол со стяжкой вполне подходит и для такого покрытия, как ковролин.

Недостатки

Среди главных недостатков можно выделить:

  • высокая стоимость изделия, стержневые системы даже дороже пленочных аналогов;
  • многие отзывы ссылаются на сложность электромонтажа. Нужно доверить эту работу специалисту, владеющему соответствующими знаниями и навыками. Рост затрат при этом окупится длительной работой системы.

Стержневой теплый пол из семейства инфракрасных обогревателей все прочнее вписывается в строительные технологии, как надежное устройство.



teplota.guru

Стержневой инфракрасный теплый пол Unimat: характеристики, особенности монтажа

Сегодня самым актуальным вариантом обогрева помещений стали теплые полы. Особо благоприятно отражаются на микроклимате дома инновационные решения – термоматы: полы с подогревом на основе нагревательных стержней из карбона, излучающих инфракрасные волны. Они отличаются предельной простотой монтажа.

Инфракрасный теплый пол Unimat из этой серии устанавливается на клей или ровнитель в основном под плитку или керамогранит. ИК-излучение передает тепло не воздуху в помещении, а непосредственно людям, находящимся там. При этом поддерживается благоприятная для жилых помещений влажность.

Конструкция

В основе системы, имеющей инновационную технологию прогрева, лежит уникальная разработка южнокорейской компании. Конструкция включает стержни, непредставляющие опасности для здоровья человека, которые присоединены друг к другу параллельным соединением при помощи защитного провода. К электросети их подключают через терморегулятор. Стержни имеют специальное покрытие – особую оплетку из пластика, которое противодействует воздействию окружающей среды и защищает их в процессе эксплуатации, поэтому использовать стержневой теплый пол Unimat можно и на открытом пространстве.

На заметку

Эта система – уникальная, поскольку не ставит каких-либо ограничений на расстановку мебели.

Данную конструкцию можно использовать и в помещениях повышенной влажности, поэтому термоматы можно встретить в аквапарках, саунах, ванных и т. д.

В настоящее время компания выпускает 2 вида карбонового теплого пола – Rail и Boost. Они практически идентичны, но есть и некоторые различия.

Rail

Конструкция этого типа карбонового пола полностью классическая – тонкие стержни установлены на расстоянии 10 см друг от друга и соединены боковыми токопроводящими кабелями.

Совет

Специфика этого вида заключается в значительном энергосбережении во время нагрева. Благодаря вышеописанному принципу защиты с применением полимерных композитов внутри стержней, общая экономия электроэнергии может достигать 60%.

Rail может устанавливаться как в стяжку, так и в плиточный клей. Оптимальная высота защитного покрытия должна составлять 5 см. Удельная мощность составляет 16 Вт/м², а максимальная – 130 Вт/м².

Технические характеристики:

Но если такой степени нагрева будет недостаточно, специалисты рекомендуют монтаж более мощного вида карбонового пола.

Boost

Внешне он практически ничем не отличается от серии Rail. Разница заключается только в мощности и расстоянии между карбоновыми элементами. Модели этой серии имеют оптимальную мощ

prestigpol.ru

Как выбрать инфракрасный теплый пол

Сравнительно недавно для обогрева помещений стали использоваться инфракрасные системы теплого пола. ИК пленка не сушит воздух и обеззараживает его, помогает бороться с неприятными запахами. Из этой статьи мы узнаем о том, как выбрать инфракрасный теплый пол. Также мы разберемся с тем, какой пол лучше пленочного типа или стержневой.

Инфракрасный пол пленочного типа

В основе инфракрасной системы лежит углеродная или биметаллическая пленка. Она укладывается на чистовое половое покрытие. В большинстве случаев монтаж пленки осуществляется под ламинат, ковролин, линолеум или паркет.

Достоинства пленочного ИК пола:

  • Монтаж выполняется быстро и просто. Изготавливать стяжку не нужно.
  • Доступная цена.
  • Благодаря сверхтонкости, пол в помещении поднимется не более чем на 3,5 мм.
  • Электробезопасная система.
  • Пленочный ИК пол имеет низкий уровень потребления энергии.
  • По напольному покрытию, уложенному на инфракрасную пленку, приятно и комфортно ходить босиком.

Но для объективности следует перечислить и некоторые недостатки этой системы. При этом некоторые из них выявляются после монтажа. Виной этому умалчивание или незнание некоторых факторов продавцами:

  • Монтаж пленки укладывается только на ровную поверхность. Если пол будет иметь неровности, пленка может повредиться, поэтому возможно, потребуется изготовление небольшой стяжки.
  • Если придется выравнивать пол, то он может подняться более чем на ожидаемые 1,5-3 мм.
  • Далеко не каждый может справиться с подключением нагревательного контакта, поэтому лучше эту работу доверить квалифицированному специалисту.
  • Чтобы обеспечить пожарную и электрическую безопасность, следует осуществить правильное подключение/монтаж.

Подключение терморегулятора

Обратите внимание! Устанавливать мебель на инфракрасный пол с покрытием нельзя. В противном случае на этих участках может наблюдаться деформация, потемнение покрытия. Это может привести к поломке пленки.

Стержневой ИК пол

В качестве стержневого инфракрасного теплого пола выступают гибкие электрические стержни, которые укладываются на изоляционный слой. Этот метод обогрева зачастую используется под такие напольные покрытия, как керамогранит и кафельная плитка. Изготавливается такой обогрев преимущественно в ванных комнатах, кухнях и прихожих.

Вот некоторые достоинства стержневого ИК обогрева:

  • Безопасность для влажных помещений.
  • Стержневую систему обогрева можно заливать стяжкой.
  • Имеет функцию температурной саморегуляции. Поэтому сверху такого обогрева допускается установка мебели.
  • Простота в монтаже и обслуживании.
  • Прогрев пола осуществляется за короткий промежуток времени.

Не лишен такой обогрев и недостатков:

  • Высокая стоимость, хотя, по отзывам многих практически ничем не превосходит пленочный инфракрасный пол.
  • Если пол будет греть 24 часа, то потребление 1 м2 составит 35 КВт на 30 дней. Это слишком большой расход.
  • Невозможно использовать как основной источник тепла в жилом помещении.
  • Нередко провод перегорает. Из-за этого полы приходится разбирать.

На чем остановить выбор

На чем остановить свой выбор

Выбор первым делом должен осуществляться, отталкиваясь от мощности инфракрасного пола. Если укладка обогрева будет выполняться в квартире, то мощность должна быть в районе 150-200 Вт/м2. Для загородных домов, например, для утепления лоджии – 200-220 Вт/м2.

Обратите внимание! Толщина пленки должна быть 0,3-0,4 мм. На медных линиях и на стыке карбоновой полосы должна быть серебряная паста.

Также выбор зависит и от используемого напольного покрытия. Если вы планируете укладку плитки на пол, то, безусловно, вам необходим стержневой инфракрасный пол. Если вы предпочитаете ламинат, паркет и другое подобное покрытие, идеальным вариантом будет пленочный теплый пол. Соответственно, вам следует понимать, что в каждом случае монтажные работы будут отличаться.

Обратите внимание! Инфракрасный теплый пол не может быть основным источником тепла. Такой обогрев особенно эффективен в многоквартирных домах, где обустраивать водяной теплый пол невозможно.

Монтаж ИК пленки

Итак, мы с вами узнали об особенностях выбора инфракрасного теплого пола. О монтаже таких систем вы сможете получить больше информации на нашем ресурсе. Нам будут интересно ваше мнение касательно обогрева помещения инфракрасным пленкой. Пишите комментарии к статье!

Видео

В этом видеоматериале рассказывается о некоторых особенностях ИК пленки, о которых не было написано в статье:

Последняя редакция: 03.12.2015
Автор: Максим Викторович

polsvoimirukami.ru

Особенности и монтаж инфракрасного стержневого теплого пола

В области существующих отопительных систем современный рынок сегодня предлагает немало новинок. Вот уже несколько лет особой популярностью пользуется экономичный инфракрасный стержневой теплый пол.

Основными элементами подобной системы являются нагревательные стержни, которые изготовлены из графита и карбона. Чтобы обеспечить подключение к электричеству, каждый элемент оснащен специальными контактами – они располагаются по концам изделий. Качественный карбоновый стержень прогревается до +60 С0.

Провода соединяют все нагревательные элементы в единый мат. Обычно промежуток между стержнями равняется 10 см. Общая длина подобного мата – 25 метров. Инфракрасная система отопления монтируется непосредственно в тонкую бетонную стяжку. На сегодняшний момент такой пол – наиболее выгодный вариант самого экономичного отопления помещения.

Преимущества

Данная технология достаточно усовершенствована и может быть монтирована под плитку. Эта особенность позволяет выполнить интерьер максимально эстетично – без лишних выступающих труб и радиаторов под окнами. Нагревательные электрические системы могут также устанавливаться и под другой напольный материал – доски, ламинат, линолеум.

Главными преимуществами стержневого пола являются минимальная толщина полотна, простой и быстрый монтаж, полное отсутствие каких-либо протечек в будущем. Его укладка под плитку обеспечивает тепло и комфорт в доме, правильное распределение обогрева в помещении. Даже в самую холодную пору года по такому теплому полу можно ходить босыми ногами.

Автономный режим работы инфракрасного мата позволяет спокойно оставлять систему без надзора. Подобный вид отопления не требуется отключать в период своего долгого отсутствия – инфракрасный пол самостоятельно переходит в более экономичный режим функционирования после того, как достигнута нужная температура нагрева. Система может работать с помощью автоматического таймера и блока управления.

Стержневой пол совершенно не требует особого обслуживания при эксплуатации, имеет высокую отдачу тепла и отличается долговечностью. Для его установки не требуется никаких дополнительных комплектующих конструкций. Все нагревательные элементы имеют повышенную энергоэффективность, что позволяет значительно снизить затраты на отопление. Укладка под плитку подобного пола – самый оптимальный вариант обустройства дома.

Стержневой пол во время своей работы практически не генерирует излучение электромагнитных волн. Нагревательные стержни имеют особую конструкцию, поэтому система может самостоятельно регулировать нагрев. Также инфракрасному полу не грозит перегрев элементов. На данный пол можно спокойно устанавливать даже самую тяжелую мебель.

Конструкция стержневой системы

Под плитку теплый пол может монтироваться не только в бетонную основу, но и в клеевой слой. Конструкция стержневого пола включает специальные шины для проведения электричества и гибкие карбоновые стержни. При повышении температуры нагревательные элементы расширяются.

Управляет функциями тёплого пола специальный терморегулятор. Именно этот прибор включает и выключает электрическое питание мата. Различные датчики расположенные, как снаружи, так и внутри системы отслеживают необходимые параметры и температуру воздуха. В подобном виде отопления можно запрограммировать необходимый режим функционирования и обогрева помещения.

В конструкции применяются различные виды терморегуляторов. Инфракрасный пол может быть оснащен простыми электромеханическими устройствами либо более сложными программируемыми приборами. Удобны в управлении также электронные датчики, которые обладают высокой степенью точности. Для обогрева квартиры лучше всего применять программируемые устройства.

Обычный механический термостат будет более уместным для использования в ванной или на лоджии. Количество терморегулирующих устройств в конструкции тёплого пола зависит от площади отопительной системы.

Особенности монтажа

Перед покупкой инфракрасного пола необходимо правильно рассчитать нужную мощность. Важно учитывать режим функционирования подобного вида отопления. Пол может работать круглые сутки либо, наоборот, отключаться на определенный период времени. Конструкция электрического пола не требует укладки матов по всей площади помещения. Исходя из этой особенности, рассчитывается метраж стержневых матов.

Если сверху теплого пола планируется установка керамической плитки, то необходимо приобретать стержневые маты с саморегуляцией обогрева. Стержневой пол можно монтировать под материалы из керамогранита или под кафель. При монтаже необходимо использовать специальную теплоотражающую подложку – она повышает эффективность пола.

Важно знать, что при монтаже может измениться уровень пола. Клеевой слой вместе с матом должен составлять толщину около 2 сантиметров. Иначе монтаж будет не очень качественным, а плитка закрепится неустойчиво. В подобном случае пол станет нагреваться неравномерно.

Непосредственно перед укладкой выполняются подготовительные работы по очистке и выравниванию черновой поверхности. После полного демонтажа негодных материалов убирается строительный мусор. Затем под инфракрасный пол укладывается специальное отражательное полотно. Обычно применяется высококачественный изолон. Его присутствие позволяет направить исходящее от мата тепло вверх помещения. Материал изолон не пропускает лишнюю влагу и обеспечивает надежную защиту матам.

При грамотно выполненном монтаже инфракрасные полы сумеют прослужить в доме не один десяток лет. Являясь прекрасной альтернативой водяному отоплению, они обеспечат достойный комфорт и тепло в любом помещении. Инфракрасные системы широко применяются для обустройства загородных домов, но могут успешно использоваться и в квартире.

dekormyhome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
