Стержневой электрический теплый пол – подогрев пола электрический, виды электропола, преимущества и недостатки, фото и видео

Содержание

Как выбрать теплый электрический пол, какой лучше – 10 советов

Краткое содержание

Планируя ремонт или переделки в помещении, люди заранее определяются с выбором материалов для ремонта. Обычно именно этот пункт вызывает особые затруднения. Вокруг столько информации… как определиться и выбрать единственно верное решение? Какой должен быть, например, электрический теплый пол?

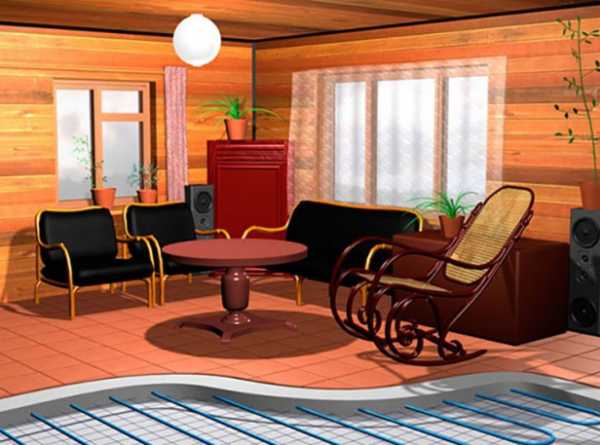

Схема электрического теплого пола

Разновидности

Какой вид выбрать? Научные разработки и современные технологии позволили создать несколько модификаций классического электрического подогрева поверхности. Выглядят и функционируют они с некоторыми вариациями, однако общий принцип один: источник питания – электричество.

Во всех этих разновидностях есть нагревательные элементы, с помощью которых и осуществляется подогрев верхнего покрытия. Важный аспект выбора – монтаж со стяжкой или без нее. Какой вариант лучше выбрать? Давайте разберемся.

Преимущества перед другими видами

В чем общие преимущества электрического подогрева перед другими разновидностями?

  • Это идеальное дополнительное отопление, которое равномерно прогреет любую поверхность от кафеля до ламината, и обеспечит приятную комфортную температуру в холодную и сырую погоду.

    Преимущества электрических систем отопления перед конвективными

  • Его работа в многоквартирном доме не зависит от центрального отопления, его можно включить в любой момент.
  • Монтаж такого подогрева проще, чем водяного, требуется только правильно рассчитать шаг кабеля, чтобы не допустить холодных зон. Современная промышленность выпускает готовые кабельные маты, для которых не нужен расчет кабельного шага.

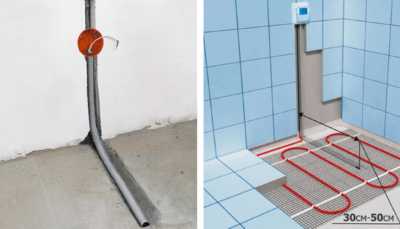

    Типичная схема монтажа отопления на электричестве

  • Слой стяжки при монтаже гораздо тоньше (минимальный — 5 см), чем при укладке водяных труб, он не слишком поднимает высоту пола в помещениях. Есть варианты, которые вообще не требуют стяжки.
  • Исключается прорыв труб и затопление соседних помещений.
  • Не требуется специальное разрешение и проект, согласование на установку системы.
  • При выполнении всех норм и правил установки, такой подогрев может служить до 50 лет.

У электрического кабельного подогрева масса преимуществ. Главная задача при установке – выбрать подходящий для вас вариант по энергозатратности, по способу монтажа, по средствам.

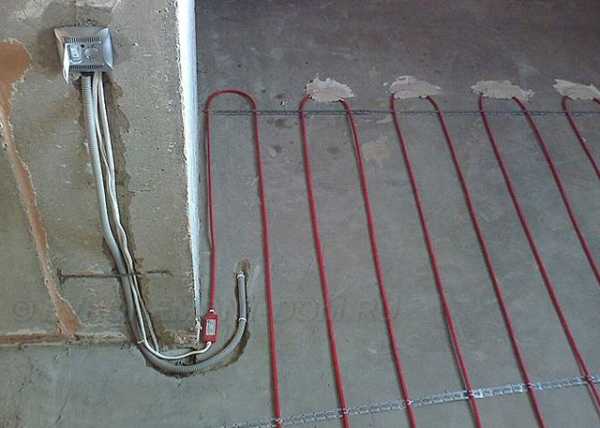

Как уложить и подключить электрический теплый пол

Недостатки

Какие недостатки у этого варианта?

  • В суровых климатических условиях средней полосы теплый пол не может быть основным источником отопления в квартире или доме.

    Виды теплых полов и их описание

  • Решить вопрос с монтажом и подключением некоторых видов могут только профессионалы.
  • Теплые полы нужно размещать на открытых участках, мебель может уменьшить свободный теплообмен и вызвать перегрев, который приведет систему к выходу из строя.
  • Эффективным считается теплый пол, который покрывает более 70% всей обогреваемой площади.
  • При перегреве вся система выходит из строя.

Кабельные полы

Что собой представляет классический кабельный подогрев поверхности? Он функционирует с помощью специального нагревательного кабеля, залитого стяжкой, который отдает тепло при включении в сеть. Кабель может быть одножильным и двухжильным. При выборе ориентироваться стоит на такие параметры:

  • Одножильный кабель дешевле, но его электромагнитное излучение выше.

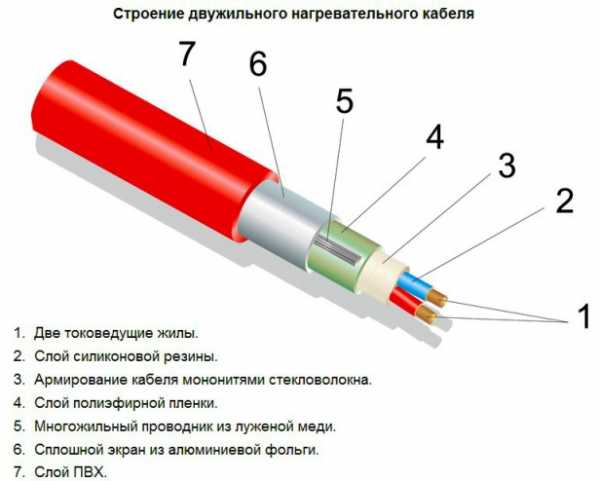

  • Двужильный кабель проще в подключении, электромагнитное излучение значительно меньше, цена гораздо выше, чем у одножильного.

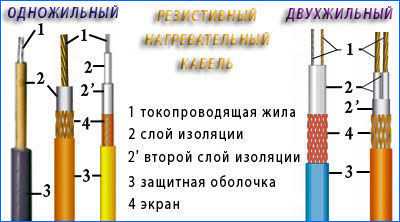

    Одножильный и двухжильный кабеля

Следующий критерий, на который стоит обратить внимание – мощность системы дополнительного отопления, она колеблется в диапазоне от 150 до 110 Вт/кв. метр. Этот показатель напрямую зависит от квадратуры помещения, в котором монтируется подогрев. Чем выше мощность, тем сильнее он подогревает поверхность и соответственно, больше тратится электроэнергии.

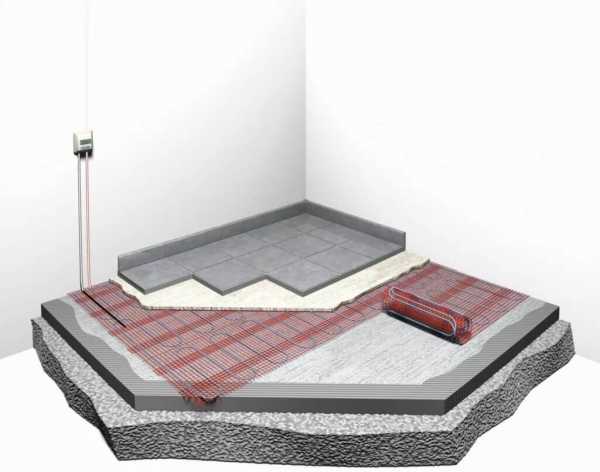

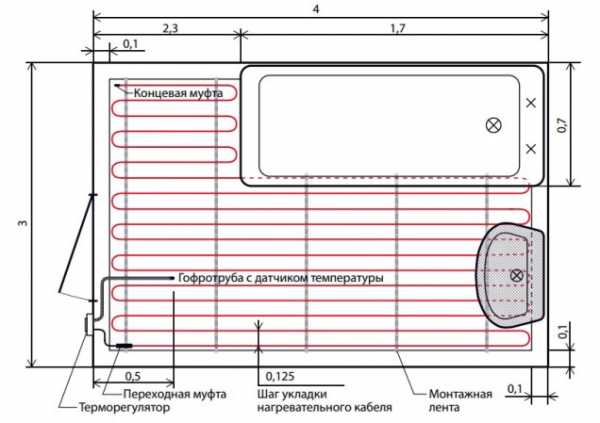

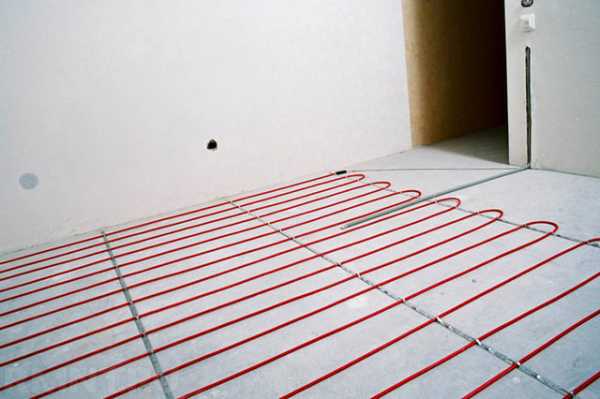

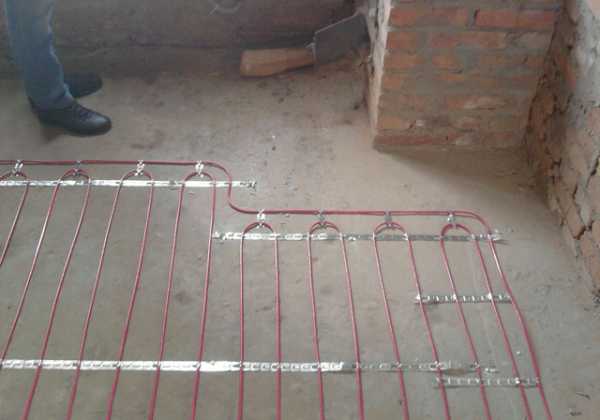

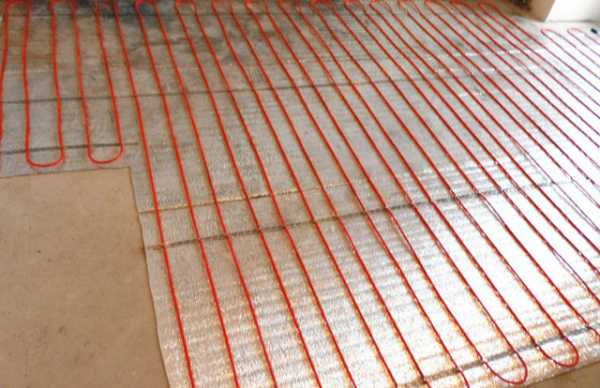

Схема монтажа кабельного теплого пола

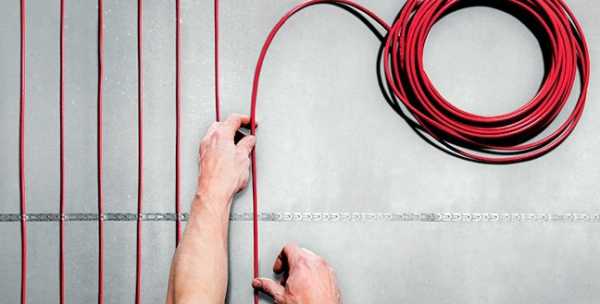

Еще один важный момент: ширина шага кабеля при монтаже системы. Укладку кабеля нужно производить таким образом, чтобы при прогреве поверхности не оставалось больших холодных участков. Они создадут не только дискомфорт, но и могут повредить, покоробить напольное покрытие.

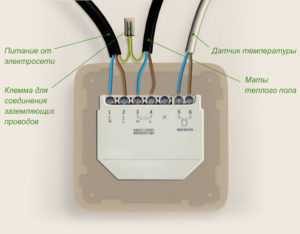

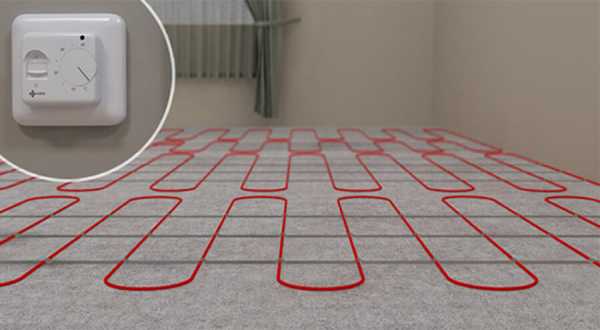

Обязательная часть кабельного электрического подогрева – терморегулятор, который позволит не только контролировать температуру, но и нагревать поверхность постепенно, что очень важно, если в качестве напольного покрытия используется ламинат. Этот вариант хорошо сочетается с кафельным или плиточным покрытием в ванных и кухнях.

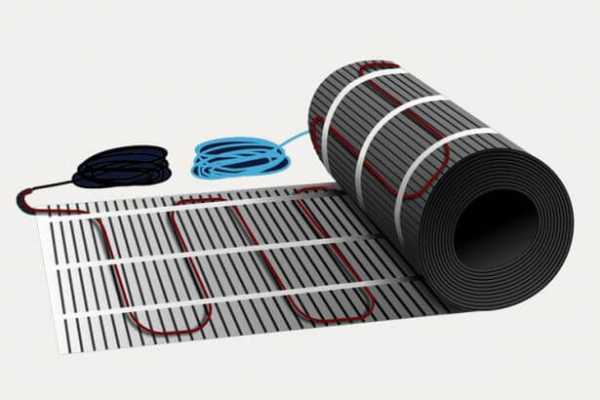

Маты

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

  • Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.

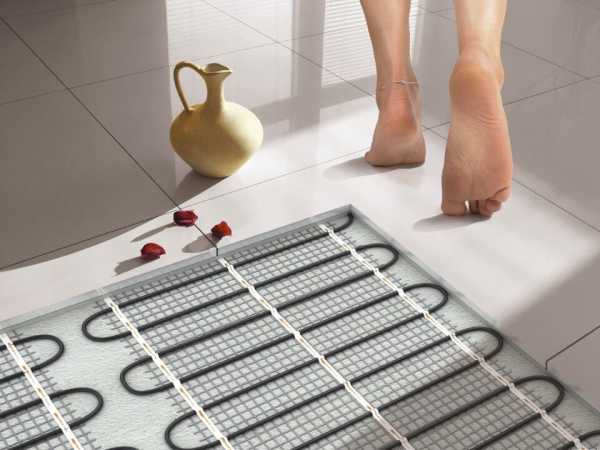

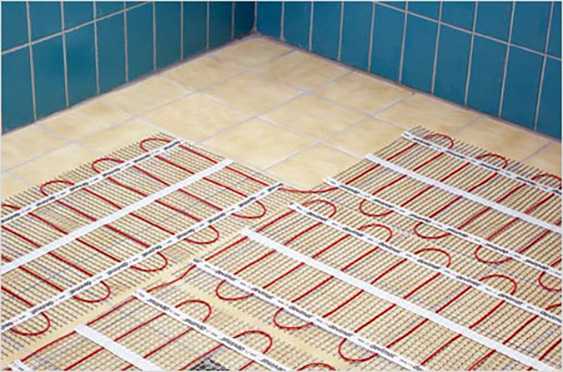

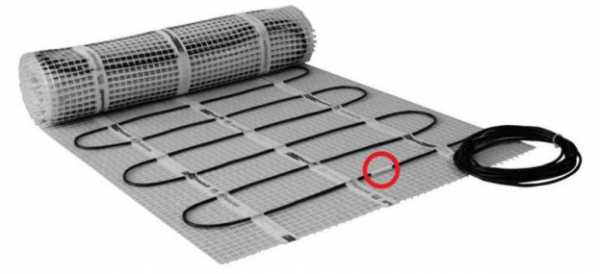

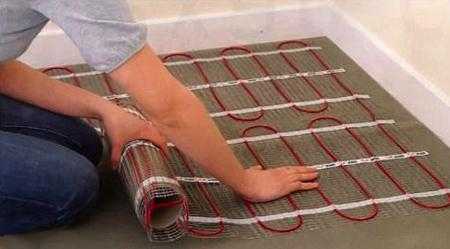

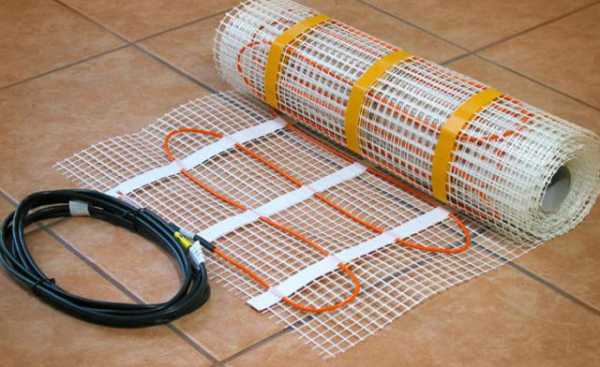

    Нагревательные маты из кабеля

  • Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
  • Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
  • Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

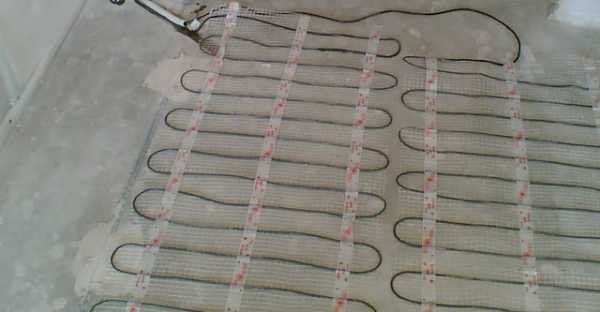

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

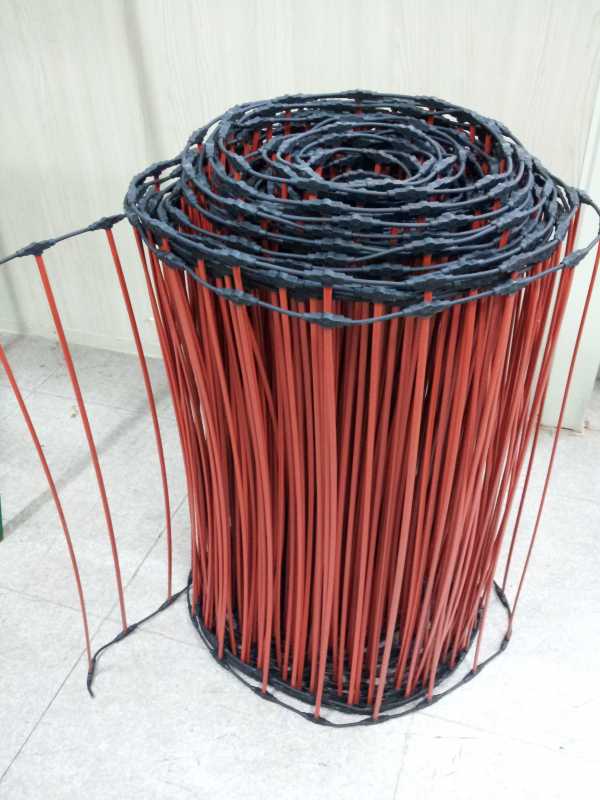

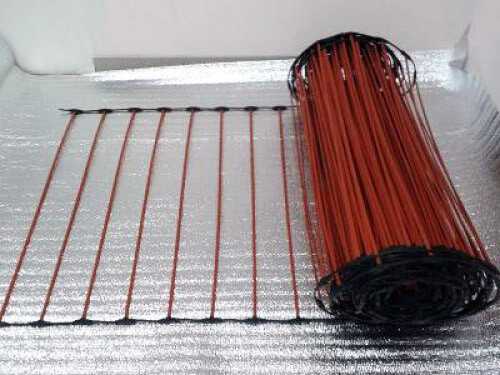

Инфракрасный стержневой пол

Еще одна разновидность электрических кабельных матов – инфракрасные стержневые или карбоновые. Стержневой теплый пол представляет собой карбоновые стержни, соединенные полимерным проводником. Они являются источниками инфракрасного излучения. Мощность такого мата от 130 до 160 Вт на кв. метр, преимущества в сравнении с электрическими матами:

  • При монтаже стержневых матов требуется слой стяжки, или скорее, клеевая основа толщиной всего в 3 см.
  • Не является источником электромагнитного излучения.
  • Система регулирует выделяемое тепло: при перегреве поверхности, карбоновые стержни перестают его генерировать на ограниченном участке. Так не происходит перегрев системы под мебелью или бытовыми приборами.

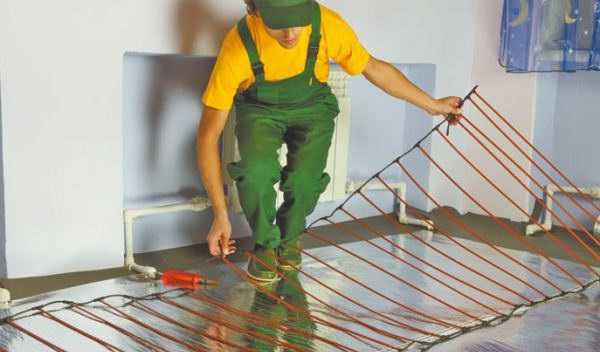

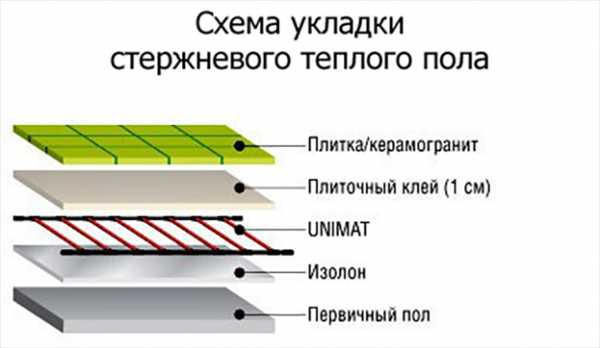

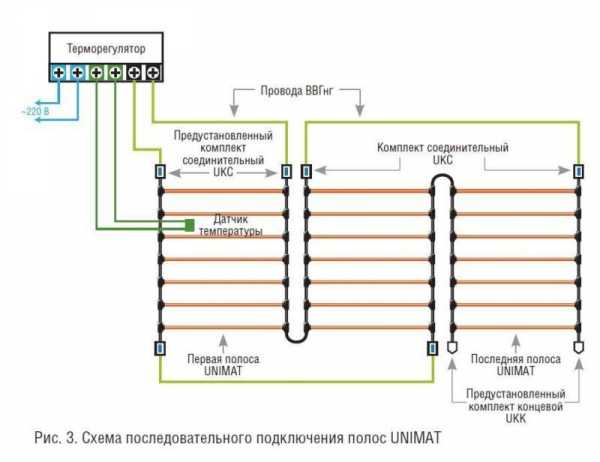

Схема монтажа теплого стержневого пола

Недостатками можно назвать дороговизну карбоновых матов, а также быстрый выход из строя карбоновых стержней: по наблюдениям пользователей существует большая вероятность обгорания стержней в месте соединения с проводником.

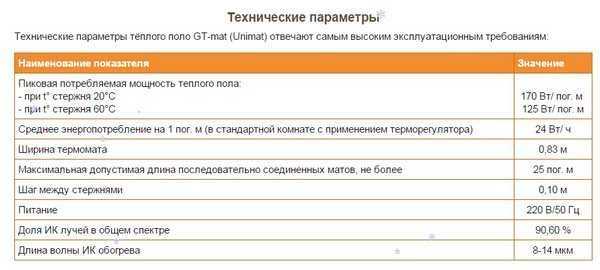

Технические параметры стержневого теплого пола

Какой вариант лучше: карбоновый стержневой или электрический кабельный? В 70% случаях мастера отмечают невысокую надежность карбонового подогрева.

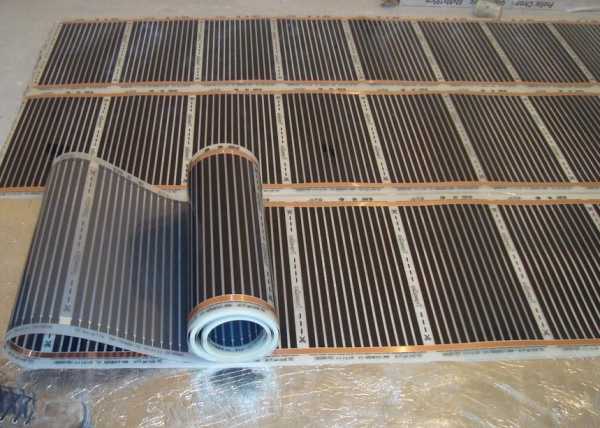

Пленочный пол

Инфракрасный пленочный теплый пол представлен уникальным в своем роде пленочным покрытием. Это тонкий мат с расположенными внутри нагревательными элементами. У него большое количество преимуществ, по сравнению с кабельными предшественниками:

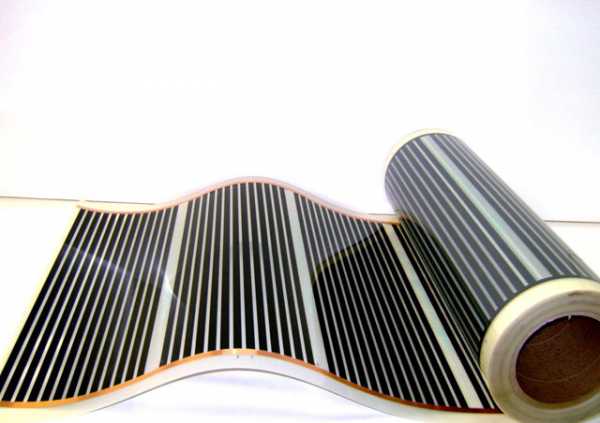

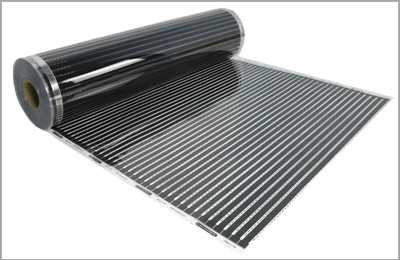

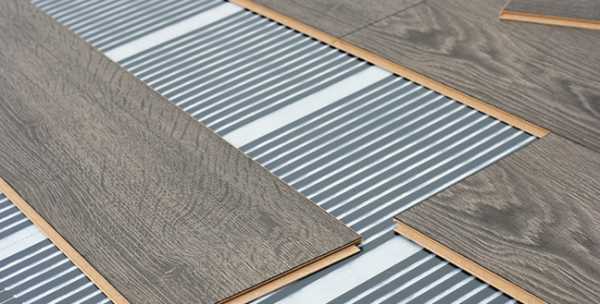

Электрический пленочный пол

  • Пленочный теплый пол очень тонкий по сравнению с кабельным и для него не требуется стяжка, что позволяет экономить высоту помещения.
  • Большая эффективность теплоотдачи – нет необходимости нагревать сначала стяжку. Все тепло сразу нагревает напольное покрытие.
  • Самый экономичный вариант.
  • Инфракрасный подогрев не создает электромагнитного поля.
  • Его мощность в диапазоне от 140 до 150 Вт кв. метр, это позволяет ему равномерно и эффективно прогревать поверхность финального покрытия.
  • Нагревательные элементы в пленке соединены таким образом, что при повреждении одного элемента остальные продолжают функционировать.

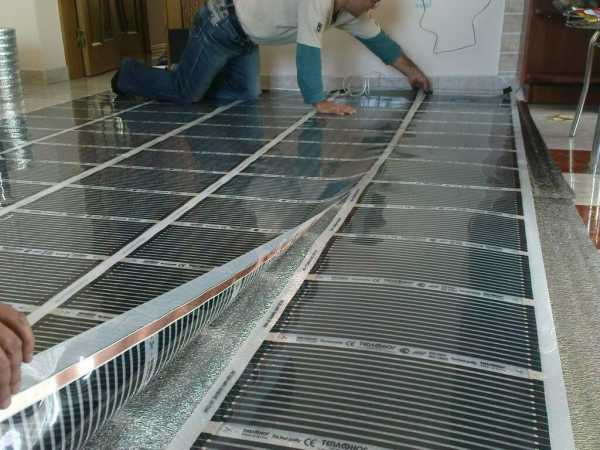

    Подключение контактов и проводов пленочного пола

  • Легкость монтажа – пленку кладут сразу под напольное покрытие, обеспечивая только термоизолирующий слой под ней.
  • Инфракрасный теплый пол – идеальный вариант для использования под ламинат, его можно укладывать также под линолеум и ковролин, в таком случае его накрывают слоем ДВП.
  • Срок службы, заявленный производителями — до 20 лет.
  • Дополнительным преимуществом можно назвать монтаж пленки в любом месте комнаты, например в стене.

К недостаткам можно отнести:

Терморегуляторы пленочных полов служат короткий срок

  • Небольшой срок службы термодатчиков и терморегуляторов. По отзывам пользователей, средний срок эксплуатации этих приборов – 5 – 7 лет.
  • Плохо переносит серьезную нагрузку в виде мебели или тяжелых бытовых приборов. Поэтому при установке ее лучше монтировать в зоне, свободной от бытовых приборов и мебели.
  • Чтобы положить пленку и не вызвать ее повреждений, основание должно быть идеально ровным.

10 советов

Несколько советов или рекомендаций, которые помогут с выбором и монтажом:

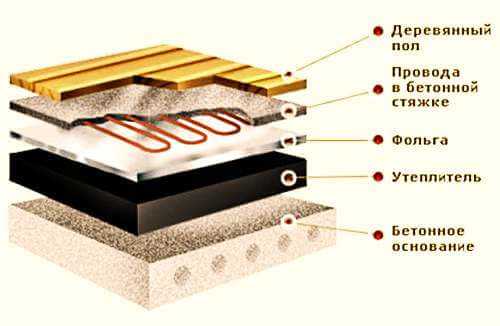

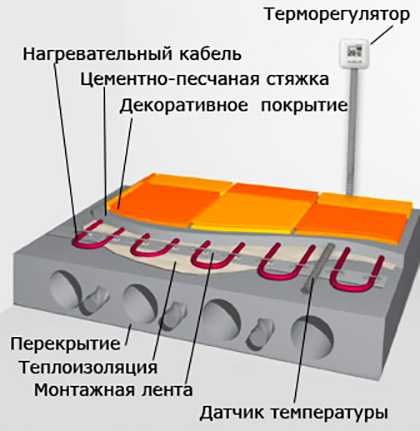

Конструкция электрического пола

  • При монтаже любого вида подогрева используйте термоизолирующее покрытие, оно позволит вам увеличить теплоотдачу в прогреваемую поверхность.
  • Одним из основных пунктов является обеспечение предохранительной системы: установка УЗО и отдельной линии питания.
  • Предварительная схема расположения нагревательных элементов и расчет шага кабеля позволит избежать недоразумений в виде больших холодных участков, или нагревающейся поверхности под холодильником.

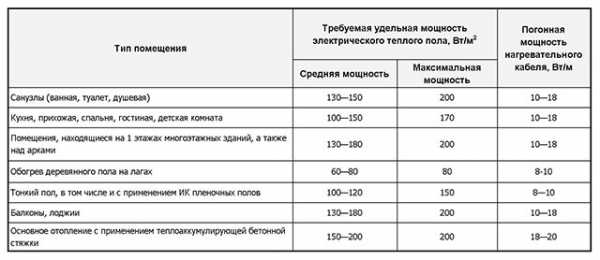

  • При выборе мощности ориентируйтесь на вид помещения: для прогрева влажного помещения нужно больше мощности, соответственно, энергозатраты будут выше.
  • Стяжка служит своего рода страховкой от поломок системы, а также, после нагревания, начинает аккумулировать тепло. С другой стороны, при выходе системы из строя, придется ломать слой стяжки, чтобы сделать ремонт.

    Инструкция по укладке электрического пола

  • Какой вид дополнительного отопления лучше выбрать? Это зависит от напольного покрытия. Под кафель и плитку лучше монтировать кабельный подогрев, под ламинат – электроматы или инфракрасный пленочный. При этом напольное покрытие должно соответствовать выбору, обычно его снабжают специальными маркировками, согласно которым материал совместим с подогревом.
  • Хорошим дополнением к системе будет специальный программатор. С его помощью можно обеспечить равномерный прогрев открытых участков, снижение температуры на закрытых участках, защитить систему от перегрева, снизить потребление электроэнергии, значительно продлить сроки эксплуатации.

    Этапы монтажа электрического пола

  • Для основного отопления комнаты нужно выбирать более мощные системы подогрева.
  • Важным критерием выбора можно назвать фирму-производителя оборудования. Лучше выбирать надежных, зарекомендовавших себя производителей. Возможно, материалы будут стоить дороже, однако сроки эксплуатации значительно отодвинутся.
  • Выполнение всех правил монтажа и укладки обеспечит надежную и долгую службу дополнительного отопления.

Возможно, эти рекомендации и советы помогут вам сориентироваться, какой вид подогрева нужен для квартиры или дома и благополучно разобраться в большом количестве видов дополнительного отопления.

Видео: Теплый пол — электрический или водяной?

kaminyn.ru

Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа

Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.

Всего же выделяют два типа теплых полов: водяные и электрические. В многоквартирных домах принято использовать только электрические теплые полы, так как они позволяют регулировать температуру и исключают вероятность затопления нижних этажей, что возможно в случае использования водяного теплого пола. Почему еще законодательно запрещено устанавливать в квартирах водяной пол, Вы можете прочитать в нашей статье. А в этом обзоре рассмотрим устройство, виды, правила выбора и установки, а также преимущества электрического теплого пола.

Виды и устройство электрического теплого пола

Электрический теплый пол, в зависимости от типа обогревательного элемента, подразделяют на 2 вида: конвекционный теплый пол и инфракрасный теплый пол.

Конвекционный электрический теплый пол – это система, где нагревание совершается в греющем элементе (кабеле), который уже посредством физического контакта передает тепло на поверхность пола и далее. Конвекционный тип электрических полов включает все кабельные системы, куда входят и тонкие нагревательные маты.

Греющий кабель (диаметр 5-8 мм) состоит из одной или двух токоведущих жил (одножильный или двухжильный экранированный), внутренней изоляции и наружной оболочки. Монтируется такой теплый пол в стяжку толщиной от 3 до 5 см. Электрический греющий кабель рекомендуется использовать под керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин, что делает "кабель в стяжку" фактически универсальной системой комфортного обогрева или полного отопления.

Нагревательные маты могут быть двух типов: конвекционные и инфракрасные. И если инфракрасные теплые полы это инновационная система обогрева помещений, то конвекционные маты это тот же греющий кабель, но более тонкий (диаметр кабеля 2,5-4 мм) и закрепленный на сетчатом основании с нужным расстоянием между витками кабеля. Тонкие маты укладываются в меньшую толщину стяжки, всего до 5-10 мм, или непосредственно в слой плиточного клея. Такой монтаж не повышает запланированную высоту пола, а сетчатое основание делает установку удобнее.

Инфракрасный электрический теплый пол – это тонкая пленка состоящая из нагревательных ик-элементов, которые передают тепло не воздуху, а предметам, расположенным в комнате, включая и само напольное покрытие. На сегодняшний день инфракрасный пол для сухого монтажа это одно из самых экономичных, экологичных и простых по монтажу решений для обогрева помещений.

Его установка является наиболее простым из возможных вариантов — инфракрасная пленка укладывается необходимыми по длине полосами на тонкую отражающую теплоизоляцию, а на нее сверху укладывается напольное покрытие. Отсутствие трудоемкого процесса стяжки или какого-либо иного раствора, также позволяет устанавливать инфракрасные полы не только на горизонтальною плоскость, но и на вертикальную и потолочную. Пленочный теплый пол за счет функции саморегуляции не боится запирания мебелью.

Подробнее о преимуществах, видах, производителях и комплектации инфракрасного теплого пола читайте в нашей статье.

Как выбрать электрический теплый пол

Каждый хозяин знает холодные места своего дома, которым не хватает уюта и тепла. Именно поэтому решение установить электрический теплый пол в том или ином помещении приходит до начала ремонта. Будь то теплый пол в ванной, кухне, комнате или на балконе, стоит учесть множество моментов, выбирая подходящий именно Вам электрический теплый пол.

1. Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом. Эту информацию Вы можете уточнить у менеджеров магазина или найти на упаковке товара. Ранее мы уже рассказывали как правильно выбрать электрический теплый пол под ламинат и теплый пол под плитку.

2. Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола, включая инфракрасный теплый пол.

3. Мощность теплого пола. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.

4. Производитель электрического теплого пола. От производителя теплых полов будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор. Прочитать о преимуществах брендов электрических теплых полов и терморегуляторов, представленных в нашей Сети магазинов, вы можете в этой статье.

Монтаж электрического теплого пола

Технология монтажа электрического теплого пола не зависит от его типа и примерно одинакова. Монтаж любого теплого пола стоит начинать с выбора места, где будет установлен терморегулятор. В заранее подготовленный подрозетник с выведенной электропроводкой и вертикальной штробой 20х20 мм (в случае наружной электропроводки, устанавливается внешний кабель-канал) монтируют терморегулятор и датчик электрического теплого пола в гофрированной трубке 16 мм.

Следующий важный этап - это подготовка поверхности пола, ее необходимо выровнять и очистить от мусора. Перед установкой греющих матов необходимо прогрунтовать поверхность чернового пола для лучшей адгезии плиточного клея или нивелирующей стяжки (во избежание отслоения напольного покрытия от разности коэффициента теплового расширения материала из-за нагрева-остывания теплоизоляцию под греющие маты укладывать категорически запрещается). После укладки греющего мата делается горизонтальная штроба, чтобы датчик в гофрированной трубке располагался четко между греющими жилами.

Монтаж греющего кабеля в стяжку происходит несколько иным способом:

На черновой стяжке закрепляется отражающая теплоизоляция, поверх которой крепится монтажная лента, либо армирующая сетка, куда и укладывается греющий кабель с определенным расстоянием. Штроба в этом случае требуется только вертикальная. Датчик в гофрированной трубке также фиксируется на равном расстоянии между витками греющего кабеля.

По итогам тестовой проверки электрического теплого пола, при условии, что все показатели совпали с данными, указанными в техническом паспорте, следует заливка стяжки или укладка пола. На нашем сайте Вы можете более подробно ознакомиться с монтажом нагревательных матов и греющего кабеля, монтажом кабельного инфракрасного теплого пола UNIMAT и инфракрасного пола CALEO.

Преимущества электрического теплого пола

  1. Комфортный и основной обогрев помещения. Система теплого пола равномерно нагревается в нижней части помещения, что позволяет избегать таких нежелательных эффектов как движение теплого воздуха сверху вниз по комнате. При использовании данного типа обогрева отсутствует активное движение воздуха и различные микрочастицы - пыль, споры плесневых грибов, аллергены не находятся в воздухе во взвешенном состоянии.
  2. Эстетика и безопасность. Все нагревательные части теплого пола скрыты, отсутствуют навесные радиаторы, никакие детали не нарушают эстетическое восприятие интерьера. Исключается возможность получения ожогов или различных травм.
  3. Эффективность. При включении обогрева отсутствуют утечки тепла и снижаются затраты электроэнергии за счет удобной автоматической регулировки параметров. Терморегулятор поддерживает заданную комфортную температуру в помещении.
  4. Простой монтаж электрического теплого пола, разрешен к установке в многоквартирных домах.
  5. Длительный срок эксплуатации.

Другие преимущества электрического теплого пола и мнение экспертов о данной системе смотрите в видео на нашем сайте.

Какой электрический теплый пол подойдет Вам?

Не стоит забывать, что не существует универсального электрического теплого пола, который подходил бы для всех ситуаций. Менеджеры нашей Сети фирменных магазинов "ТЕПЛЫЙ ПОЛ" помогут сделать правильный выбор теплого пола, а атмосферу вашего дома максимально уютной.



Получить консультацию, дополнительную информацию о продукции и выбрать электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



Электрический теплый пол под тонкие напольные покрытия: паркет, ламинат, линолеум и ковролин

Электрический теплый пол под плитку в кухне, ванной и коридоре

Популярные модели электрических теплых полов

Чем хорош теплый пол? - Говорит ЭКСПЕРТ



«Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа»
ООО «Теплый пол», 2017
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!



www.teplyypol.ru

Теплый пол электрический: инфракрасный, кабельный и стержневой

В настоящее время выделяют три типа теплых полов, работающих от электричества:

  • ИК-пленочный пол;
  • Кабельный теплый пол;
  • Стержневой (карбоновый) теплый пол.

Каждая система, несмотря на разный принцип работы и отличающиеся технические характеристики, способна обеспечить повышенный комфорт, удобство при эксплуатации и существенную экономию электроэнергии. По сравнению с обычным центральным отоплением, система ИК, кабельного или стержневого типа способна обеспечить равномерный электрообогрев пола.

Инфракрасный пол

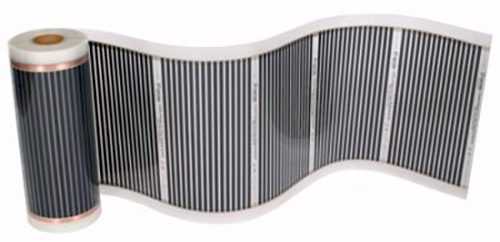

Инфракрасный пленочный теплый пол (ИК) представляет собой современный способ отопления, подогрев она осуществляет за счет ИК-излучения. Инфракрасная нагревательная пленка по многим техническим характеристикам превосходит аналогичные системы напольного обогрева. Кроме того, для работы ИК-системы не нужно проводить трудоемкие монтажные работы по обустройству бетонной стяжки и выкладке нагревательных элементов.

Инфракрасный пленочный пол может совмещаться с любой разновидностью финишного напольного покрытия. Также инфракрасная отопительная пленка более проста в ремонте. Система работает по параллельной схеме, а значит, даже при выходе из строя одной из секций, все остальные продолжат работу, заменить необходимо будет только 1 участок.

ИК-пленка, обеспечивающая подогрев пола, изготавливается с применением плотных полимерных соединений. Между двумя слоями ИК-пленки размещаются элементы, обеспечивающие подогрев напольной поверхности. Работает такая система от электросети и не требует размещения блока питания или других дополнительных устройств, помимо терморегулятора.

Каждый тепловой элемент оснащен проводником к которому присоединен провод. Провод, в свою очередь, подключается к источнику питания. Инфракрасный пол оснащен термостатом, который регулирует степень обогрева с помощью встроенных датчиков. Пленочный пол обладает рядом преимуществ:

  • ИК-излучение обеспечивает подогрев предметов, а не воздуха;
  • ИК-пол не создает восходящих потоков, благодаря такой особенности не возникает сквозняков и перемещения пыли;
  • ИК-пленочный пол может обеспечивать локальный подогрев – это создает разный температурный режим в разных зонах одной комнаты;
  • Ленточный пол прогревается в течение 20-30 минут, в то время как водяной или стержневой за 3-4 часа;
  • Пленочный пол имеет более чем 20-летний срок службы.

Однако представленная система имеет и свои недостатки:

  • Ленточный электрический пол при повреждениях или неправильном монтаже может спровоцировать возгорание в результате короткого замыкания;
  • Механизм, обеспечивающий электроподогрев пола, может выйти из строя из-за перепадов напряжения.

Основные технические характеристики:

  • Напряжение электросети: 220 В, 50 Гц;
  • Температура нагрева пленки: 45-80 °C;
  • Мощность потребления электроэнергии: 150-400 Вт/м2;
  • Длина ИК-волны: 6-20 мкм.

Кабельный теплый пол

Электрический кабельный пол обеспечивает подогрев в процессе максимального преобразования мощности кабеля в энергию тепла. Кабель для теплого пола может нагреваться до температуры в 60-70°C, а его изоляционная обмотка может без потери свойств выдержать нагрев до 100°C.

В отличие от водяного теплого пола, электрический пол, использующий для нагрева провод, нагревается гораздо быстрее (в течение 30-40 мин.), но при его монтаже обязательно обустройство цементной стяжки. Водяной пол отличается сложным процессом монтажа трубопровода, в то время как провод укладывается просто и легко. Наряду с этим, кабельный пол стоит несколько дороже, чем инфракрасная система обогрева.

Для обеспечения нагрева поверхности пола система использует нагревательный провод. Провод может быть резистивным (одножильным и двухжильным) и саморегулирующимся.

Резистивный провод изготавливается с применением меди, латуни и нихрома. Он покрывается двумя-тремя слоями поливинилхлоридного изоляционного слоя, который может выдерживать воздействие высоких температур и защищает все виды обогревательных кабелей от механических повреждений. Провод обернут экранирующей обмоткой из проволоки или фольги, которая защищает от электромагнитного излучения; также обмотка выполняет функцию заземления.

Одножильный провод представлен в виде металлической жилы, которая обладает высоким электрическим сопротивлением. Его постоянная теплоотдача может привести к серьезному перегреву на отдельных участках системы. Двухжильный провод отличается тем, что одна из жил интенсивно обеспечивает подогрев, в то время как вторая выполняет функцию токопроводящего элемента.

Провод саморегулирующегося типа может активно изменять мощность обогрева в случае изменения температуры окружающей среды. Такие виды кабелей оснащены надежной внешней и внутренней изоляцией, которая обеспечивает отличную механическую, химическую и электрическую защиту. В качестве нагревательного элемента здесь выступает полупроводниковая матрица. Если температура воздуха в помещении понижается, то середина кабеля сжимается, что влечет за собой увеличение силы тока и повышение количества тепла.

Кабельная система имеет следующие преимущества:

  • Способна равномерно распределять тепло по всей высоте комнаты;
  • Не сушит воздух;
  • Не влияет на особенности дизайна помещения;
  • Может быть уложена под плитку, стяжку, линолеум, ламинат;
  • В отличие от водяного теплого пола, не способна к разгерметизации;
  • Эксплуатационный срок достигает 20 лет;
  • По сравнению с водяными полом имеет низкую инерционность нагрева.
  • Не создает фоновых шумов во время работы.

Наряду с этим, кабельный пол имеет ряд существенных недостатков, среди них:

  • Высокая стоимость затрат на электроэнергию;
  • Необходимость полного демонтажа финишного покрытия при повреждениях нагревательного элемента;
  • Повышение электромагнитного фона в области пола.

Технические характеристики:

  • Номинальное напряжение: 220 В, 50-60 Гц;
  • Максимальная температура нагрева: 105 °C;
  • Номинальная мощность: 20 Вт/м.п.;
  • Минимальный радиус изгиба: 15 мм.

Стержневой теплый пол

Электрический стержневой пол функционирует за счет карбоновых нагревательных элементов. Принцип действия такой системы заключен в том, что карбоновый стержень выполняет функцию длинноволнового излучателя, который работает в рамках диапазона инфракрасного излучения, которое по своим характеристикам схоже с солнечным светом.

Такой электроподогрев способствует сохранению оптимального уровня влажности в воздухе комнаты. При этом находящиеся в ней предметы могут прогреваться в глубину на 1,5-2 см. Стержневая система использует принцип работы инфракрасного обогревателя. Карбоновый стержень изготовлен с применением мелкодисперсного графитового порошка, который покрыт изоляционным покрытием из полиэтилена и полиэстера.

По сравнению с водяным теплым полом, стержневой демонстрирует более высокую степень надежности и долговечности, а благодаря изоляции с помощью напольного покрытия увеличивается и параметр площади обогрева.

Стержневая система представляет собой гибкие карбоновые стержни, которые соединяются между собой с помощью медного кабеля и обмотаны трехслойной полимерной изоляцией. Укладывать их можно в комнате с любой планировкой. Пленочная система укладывается в паркет, также она может быть покрыта ламинатом или линолеумом. Эту обогревательную конструкцию можно монтировать в потолок или стены, сверху может быть размещено декоративное покрытие.

Принцип работы стержневого пола заключается в передаче тепловой энергии с применением длинноволнового инфракрасного диапазона. По медному кабелю электрический ток поступает прямиком на карбоновый стержень, который вырабатывает ИК-излучение.

Преимущества стержневых теплых полов:

  • Все виды напольных финишных покрытий отлично сочетаются со стержневой системой;
  • Конструкция отличается повышенной пожаробезопасностью;
  • Имеет малый вес – нагрузка на базовый пол при этом минимальная;
  • Может размещаться в комнатах, отличающихся сложной планировкой с большим количеством мебели;
  • Хорошо переносит условия повышенной влажности;

Недостатки:

  • При укладке под бетонную стяжку или керамическую плитку невозможно провести ремонт без предварительного капитального демонтажа покрытия;
  • Высокая стоимость;
  • Невозможность использования алюминиевой подложки – при реакции со щелочной средой алюминий медленно растворяется, что, в свою очередь, может нанести вред карбоновым стержням;
  • Малый эксплуатационный срок – 3-5 лет.

Технические характеристики:

  • Потребляемая мощность: 108-180 Вт/п.м.;
  • Энергопотребление на 1 п.м.: 20-50 Вт/ч;
  • Питание: 220 В, 50 Гц;
  • Длина волны ИК обогрева: 10-15 мкм.

Рекомендации по выбору электрического теплого пола

Для того чтобы определиться с тем, какой электрический пол подойдет лучше всего, в первую очередь следует сравнить технические характеристики каждого вида и соотнести их с эксплуатационными условиями. Наиболее значимый показатель здесь – это мощность, с которой осуществляется электроподогрев.

Если нужно подобрать систему теплого пола для помещения с повышенной влажностью, то показатели потребляемой мощности должны превышать значение в 160–180 Вт/м2. Еще один важный параметр заключается в простоте управления теплым полом. Дело в том, что режим изменения температуры в комнате регулируется с помощью специальных датчиков, которые подают сигнал к органу управления. Термостат сможет обеспечить поддержку оптимальной температуры системы.

Если электрический теплый пол будет применяться в качестве источника основного отопления и нагреваться будет ламинатное, ковролиновое или линолеумное покрытие, то наиболее подходящим вариантом будет инфракрасный теплый пол. Это связано с тем, что при ИК-обогреве финишное покрытие деформируется и рассыхается меньше всего. Тем не менее пленочный инфракрасный пол отлично сочетается и с керамической плиткой. Для обеспечения ровной поверхности лучше всего применять фанеру или листы ГВЛ.

Под плитку в ванной комнате и спальне рекомендуется устанавливать нагревательные маты. В этом случае плитка будет крепиться поверх обогревательного слоя с помощью клея. При использовании ИК-пленки для обогрева гостиной или кухни, не обязательно применять теплоизоляционное покрытие, размещенной между матами и плиткой. Это позволит существенно сэкономить электроэнергию.

Важно помнить о том, что ИК-пол не в состоянии обеспечить надлежащую температуру нагрева зимой, потому в качестве основного источника тепла в жилых комнатах лучше использовать более мощную кабельную обогревательную систему. Для этого может применяться как одножильный, так и двужильный нагревательный кабель под стяжку.

Если теплый пол стержневого типа будет единственным источником отопления, то он должен сочетаться с эффективным теплоизолятором. Эту функцию могут выполнять пенополистирольные плиты с толщиной в 20-50 мм. Если любая из представленных обогревательных конструкций будет единственным источником тепла, площадь подогрева должна составлять не менее 80% от всей поверхности пола в комнате. Монтаж можно выполнять своими руками, но сборку и установку кабельной и стержневой системы лучше поручить квалифицированным специалистам.

domotopim.ru

Как выбрать и самостоятельно уложить электрический теплый пол

Электрические напольные системы обогрева давно вошли в нашу жизнь и прочно заняли свою нишу на современном рынке. Тем не менее с каждым годом греющие элементы, закладываемые в пол, претерпевают модернизацию, в результате чего возникают их новые разновидности. Домовладельцам, желающим лично решать все вопросы по обогреву жилища, становится все труднее разобраться в новых образцах электрических напольных нагревателей. Чтобы им помочь, разложим все по полочкам и расскажем, как можно самостоятельно выбрать электрический теплый пол и правильно выполнить работы по его монтажу.

Виды теплых полов, работающих от электроэнергии

Начнем с того, что представим перечень видов электрических систем напольного обогрева, существующих на данный момент:

  • кабельные;
  • пленочные;
  • стержневые;
  • жидкостные.

Чтобы осуществить выбор теплого пола из приведенного списка, надо иметь понятие о каждом из видов. Начнем со старожилов нашего рынка — кабельных систем. Принцип их работы похож на водяные теплые полы, только вместо труб с теплоносителем раскладывается греющий кабель. После этого поверх контура выполняется цементно-песчаная стяжка и финишное покрытие. Кабель прогревает всю поверхность пола до заданной температуры, выставляемой на термостате. Последний ориентируется на сигналы датчика температуры, вмурованного в стяжку, либо на показания внешнего устройства, регистрирующего температуру воздуха в помещении.

Существует еще одна разновидность кабельных систем, прячущихся в стяжку под кафельную плитку. Это нагревательные маты, предназначенные для устройства тонких покрытий или под клей для кафеля. Они представляют собой сетку, к которой прикреплен греющий кабель с определенным шагом. Изделие так и продается в рулонах, которые при монтаже просто раскатываются поверх основания. В том и другом случае есть возможность выбора нагревательных кабелей с разной теплоотдачей, чтобы обеспечить требуемую мощность электрического теплого пола.

Тонкая и прочная полимерная пленка с нанесенными на нее нагревательными элементами – один из новых видов теплого пола. Толщина изделия не превышает 3 мм, а ширина рулона варьируется от 0.5 до 1 м, также есть возможность подобрать пленку с различной теплоотдачей. Данный нагревательный элемент предназначен для монтажа под любое покрытие пола без стяжки, исключая кафельную плитку. Производители декларируют, что пленочная система напольного обогрева выделяет самое приемлемое для человека «мягкое тепло» в длинноволновом диапазоне.

Стержневой теплый пол – это угольные нагревательные элементы, соединенные между собой проводниками и представляющие собой цельную сетку, смотанную в рулон. Каждый карбоновый стержень – это отдельное устройство, функционирующее автономно. Поэтому при выходе из строя одного элемента не нужно вскрывать стяжку в поисках неисправности, поскольку остальные нагреватели будут продолжать работать. Стержневые теплые полы пригодны для любых помещений в частном доме или квартире и монтируются традиционным способом – в стяжку.

Ну и напоследок представляем одну из последних новинок – гибрид между электрическим и водяным напольным отоплением, — электрическую жидкостную систему. В трубы из полиэтилена, заполненные незамерзающей теплопроводящей жидкостью, введен греющий сердечник в виде изолированного кабеля с жилами из нихрома. На одном конце трубы закреплена присоединительная муфта, а на другом – демпферное устройство, компенсирующее тепловое расширение жидкости в замкнутом пространстве. При устройстве жидкостной системы обогрева используется та же технология, что и при монтаже водяных теплых полов, только подключение осуществляется к электрической сети через терморегулятор.

Потребление электроэнергии

Чтобы объективно оценивать то или иное изделие, внесем ясность в такой животрепещущий вопрос, как потребление электрических теплых полов. Слушая заверения торговых представителей о высокой экономичности и эффективности различных электрических систем напольного обогрева, надо понимать, что происходит на самом деле. В действительности любой из вышеперечисленных нагревательных элементов является прекрасным преобразователем электрической энергии в тепловую с высоким КПД (порядка 99%).

Вне зависимости от исполнения изделия и его стоимости, для выделения 99 Вт теплоты любой нагреватель потребляет 100 Вт электричества, практически один к одному. Это значит, что если в документации на пленочный элемент указана тепловая мощность 200 Вт на 1 м2, то и электричества данный теплый пол потребляет 200 Вт в час.

Как мы выяснили, насчет эффективности продавцы никого не обманывают, а вот с экономичностью все гораздо сложнее. Здание теряет зимой тепло сквозь ограждающие конструкции и вместе с вентиляционным воздухом, а система отопления призвана эти потери компенсировать. Электрический теплый пол в квартире или доме прогревает помещение до определенной температуры, после чего термостат его отключает. В этот момент тепло и начинает покидать дом, а температура падает, что через некоторое время регистрируется датчиком терморегулятора и греющие элементы снова включаются в работу.

Получается, что расход электроэнергии во время работы теплого пола зависит от длительности циклов включения и отключения, то есть, степени утепления здания. Современные инновационные нагреватели могут протапливать дом быстрее или медленнее, устанавливаться в самых неожиданных местах и быть приспособленными под любые условия эксплуатации, но электричества они израсходуют столько же, сколько тепла уйдет наружу через стены, окна и двери. Экономичность отопления целиком находится в наших руках, поэтому при выборе системы не стоит слишком доверять продавцам в этом вопросе.

Рекомендации по выбору

Когда с экономичностью все стало понятно, приступаем к выбору электрического напольного обогрева по таким критериям:

  • назначение;
  • надежность и долговечность;
  • стоимость.

Кроме того, необходимо знать потребную тепловую мощность для каждой комнаты, но эта задача решается просто: большинство торговых представителей подбирают нагреватели с приличным запасом. Для стандартных помещений с высотой потолков до 3 м принимается показатель 130 Вт/м2 площади, что вполне корректно. Если же потолки в комнатах выше, понадобится выполнить расчет мощности отдельно исходя из расхода тепла 40 Вт на 1 м3 объема помещения.

Для обычных комнат с устройством стяжки подойдет кабельный, стержневой и жидкостный электрический теплый пол. Для ванных комнат под изделия из керамогранита предпочтительнее всего взять стержневую систему обогрева, хотя подойдет и кабельная. Комнаты, где стяжку выполнять не планируется, под напольное покрытие (ламинат, линолеум ковролин) рекомендуется отапливать пленочной системой, поскольку она наиболее приспособлена для этой цели. Однако, под стяжку или кафель ее применять нельзя.

Если вы ставите приоритет на том, чтобы электрический теплый пол, сделанный своими руками, работал как можно дольше, то лидирующую позицию тут занимают кабельные системы. Они надежны и проверены временем, а ведущие производители дают на них самый большой гарантийный срок – 20 лет. Что же до пленочных, стержневых и жидкостных теплых полов, то здесь выводы не столь однозначны. Дело в том, что эти системы еще достаточно новы и сколько они смогут прослужить – пока неизвестно. Хотя некоторые производители и для них определяют весьма большие гарантийные сроки. В то же время серьезных нареканий на работу этих систем пока что нет.

Когда выяснены характеристики всех материалов и выбран теплый пол по назначению и надежности, остается определиться со стоимостью. Тут рекомендация лишь одна – не пытаться сэкономить на качестве продукта. Особенно это касается систем, замоноличиваемых в стяжку, в случае банального заводского брака вам придется ее разрушать. Выбирайте продукты средней или высшей ценовой категории.

Какой электрический теплый пол лучше?

Из множества производителей напольного отопления, присутствующих на рынке стран СНГ, заслуживают внимания несколько самых известных, чья продукция весьма популярна и зарекомендовала себя десятилетиями безупречной работы. Из высшей ценовой категории можно выделить электрические теплые полы REHAU, их качество не подлежит сомнению. Под этим брендом продаются кабельные системы напольного обогрева REHAUSOLELEC, предназначенные для помещений с любой влажностью. Кабели здесь применяются лишь двухжильные, экранированные слоем кевлара в тефлоновой оболочке. Также предлагаются кабельные маты толщиной всего 3.5 мм, очень удобные для монтажа под кафельную плитку.

Не менее известна своей многолетней историей и высоким качеством продуктов датская компания DEVI (Danske El-Varme Industri). Электрический теплый пол DEVI появился на постсоветском пространстве еще в начале 90-х и с тех пор неизменно продает кабельные системы высокого качества. Они включают в себя одно – и двухжильные кабели различной мощности, кабельные маты и установочные комплекты с терморегуляторами и датчиками.

Совет. Если выбор пал на кабельную систему напольного отопления вам позволяет бюджет, то лучше выбрать одного из этих производителей, помимо качественного продукта вы получите полную информационную поддержку и реальный гарантийный срок эксплуатации.

К средней ценовой категории можно смело отнести теплые полы Теплолюкс, производимые в Европе на заводах компании SST Limited Liability. Продукция фирмы стала известной в странах СНГ в 2000 годах и завоевала некоторую популярность благодаря доступной цене и хорошему качеству изделий. Ассортимент включает в себя кабельные и пленочные системы, а также все аксессуары к ним. Не менее известно и крупное российское предприятие «К-Technologies», выпускающее стержневые, пленочные и жидкостные теплые полы под брендами CALEO и UNIMAT. Данные производители электрических теплых полов предлагают свои изделия по доступной цене, а кроме того, — качественные сервисные услуги.

Рекомендации по монтажу

Следует отметить, что технологии монтажа электрического теплого пола различаются в зависимости от типа нагревательной системы. Но первый этап работ одинаков во всех случаях, это подготовка качественного основания. Поверхность бетонной подготовки или плиты перекрытия должна быть начисто убрана от строительного мусора и пыли. Если на ней имеются неровности, их требуется устранить, чтобы уложенный впоследствии утеплитель представлял собой максимально ровную поверхность.

Первым делом нужно определить место установки терморегулятора, он должен стоять на стене не ниже 30 см от будущей поверхности пола. В стене прорезается строб для прокладки кабеля и углубление под сам прибор, после чего мусор надо убрать.

Чтобы правильно уложить электрический теплый пол, не стоит экономить на теплоизоляционных материалах. Плотность пенопласта лучше принять 35 кг/м3, а толщину – 80—100 мм на первом этаже здания и 30—50 мм на последующих этажах. Утеплять перекрытие так же важно, как и полы на грунте, иначе вы будете обогревать соседей за свой счет, если речь идет о квартире. Далее, для кабельных систем выбираем шаг укладки, в этом вопросе лучше положиться на инструкции производителя.

Например, используемый для любых помещений кабель DEVI DTIP-18 производитель рекомендует прокладывать с шагом 125 мм, тогда удельная тепловая мощность напольного отопления составит 130 Вт/м2. Нагревательные маты под плитку уже снабжены кабелем с необходимым шагом.

Когда толщина стяжки для электрического теплого пола не ограничивается, то в качестве нагревательных элементов применяется кабель или трубы жидкостной системы. В соответствии с нормами стяжка должна быть не менее 30 мм и не более 100 мм в толщину. Оптимальный вариант – выдержать слой раствора над проложенным кабелем или трубой 3 см. Если же поверх элементов планируется класть кафель, то лучше использовать готовые маты, они тоньше обычного кабеля и специально предназначены под плиточный клей.

Кабель крепится к основанию с помощью монтажной ленты или других средств, поставляемых производителями. Способ укладки – «улиткой» либо «змейкой», в зависимости от расположения термостата и прочих условий, влияющих на монтаж системы. После этого необходимо установить датчик температуры, проложить от него провод в гофрированной трубе и присоединить к терморегулятору. Пример раскладки кабеля в ванной комнате показан на рисунке:

Когда монтаж нагревательных элементов окончен, нужно выполнить подключение электрического теплого пола и пробный кратковременный запуск, чтобы убедиться в работоспособности системы. Затем приготавливается цементно-песчаный раствор с пластификатором или размешивается специальная строительная смесь для теплого пола и производится устройство стяжки. Тут надо быть внимательным и соблюдать осторожность, чтобы не повредить кабель.

Укладывать напольное покрытие и эксплуатировать напольное отопление можно не раньше чем через 3 недели после заливки пола, если применялся обычный раствор. Промежуток времени на застывание строительной смеси указан на упаковке.

Важно. В соответствии с Правилами устройства электроустановок (ПУЭ) подсоединение теплых полов к электрической сети требуется осуществлять через устройство защитного отключения (УЗО) с порогом срабатывания 30 мА и автоматический выключатель на 10 А. Для этой цели каждым производителем в прилагаемой к изделиям документации приводится схема подключения теплого пола.

Заключение

Монтаж современных электрических напольных систем обогрева нельзя назвать очень сложным процессом, а по мере модернизации изделий он даже упрощается. Гораздо сложнее подготовительный этап, когда надо верно подобрать теплый пол и все рассчитать. Рекомендуется делать расчеты по инструкциям производителя, чьи нагревательные элементы вы выбрали.

cotlix.com

подогрев пола электрический, виды электропола, преимущества и недостатки, фото и видео

Содержание:

Обеспечить тепло и комфорт в доме или квартире можно, если использовать подогрев пола электрический. Он является востребованным благодаря тому, что система управления таким полом позволяет разумно пользоваться электроэнергией, а это делает отопление выгодным с экономической точки зрения.


Виды электрического теплого пола

Электрические полы по тому, какой нагревательный элемент используется, подразделяются на следующие виды:

  • кабельные;
  • пленочные;
  • стержневые.

В продаже можно встретить кабельные теплые полы в форме обыкновенного мотка, секций и матов, которые изготовлены из гибкой сетки. По сравнению с другими моделями, в матах применяется греющий кабель для теплого пола меньшего диаметра.

Электрический кабельный пол бывает только лишь конвекционным. Пленочные и стержневые виды обогревают при помощи инфракрасного излучения.


Нюансы укладки и ограничения по применению имеются у каждого из видов. В зависимости от того, какой метод установки может быть реализован в комнате, выбирается теплый эл пол с соответствующими характеристиками.

Кабельный электропол

Довольно часто для обогрева применяется кабель. Для производства теплых полов используются резистивные и саморегулирующиеся типы. Существуют одно- и двужильные резистивные кабели. Наиболее часто благодаря своему строению используется второй вид. В результате работы системы возникает электромагнитное излучение, а двужильный кабель способен сделать его немного слабее.


Устройство саморегулирующихся моделей во много раз сложнее простого нагревательного кабеля. Они могут находить участки, где случился перегрев и снижать подачу электричества или полностью отключать питание.

Основные моменты установки кабельных теплых полов

Не зависимо от того, какой используется теплый пол в квартире электрический или какой-либо другой монтаж производится практически одинаково. Рассмотрим основные этапы на примере простого нагревательного кабеля.

При установке любого вида электрических полов первым делом определяют место, где будет располагаться термостат. В стене штробятся отверстие под устройство и канал, в который будут укладываться провода необходимые для подключения системы и датчика.


Затем подготавливается поверхность пола. Ее необходимо очистить от всевозможного мусора и выровнять. Далее выполняется теплоизоляция. Сверху на нее выкладываются нагревательные секции и фиксируются при помощи монтажной ленты.

Кабельный теплый пол электро позволяет выбрать любой промежуток между элементами. В помещениях существуют места, в которых необходим более сильный прогрев пола, например, возле холодной наружной стены. В этом случае интервал между секциями можно сделать меньше, чем в более теплых частях комнаты.

Ни в коем случае при монтаже нельзя допускать пересечения греющих кабелей.

После окончания укладки подсоединяются электрические провода. Далее устанавливается внутренний датчик, который следует поместить в гофрированную трубу. Это поможет защитить устройство от возможных повреждений. Укладывается трубка с датчиком и подсоединенным к нему проводом между нагревательным кабелем. Теперь нужно проверить, как работает система. В случае совпадения сопротивления секций и датчика с данными, которые указаны в техническом паспорте, можно выполнять заливку бетонной стяжки.


Напольное покрытие можно укладывать через 3 дня. Только после полного высыхания бетонной стяжки, а на это потребуется примерно 28 дней, можно будет включить теплый электропол.

Сделать электрический теплый пол в квартире можно собственноручно, потому как его монтаж выполняется не очень сложно. Главное выполнять все необходимые этапы правильно. Но, если нет уверенности в том, что все получится сделать, как полагается или нет нужных инструментов, тогда можно воспользоваться услугами специалистов в данной области.

Далее рассмотрим характерные особенности монтажа остальных разновидностей электрических полов.

Нагревательные маты как вариант под плитку

Нагревательные маты – это разновидность классического кабельного теплого пола. У них одинаковый греющий элемент – кабель. Разница в том, что при производстве матов применяются виды с меньшим диаметром. Данный пол реализуется в готовом виде: кабель закреплен на гибкой стекловолоконной сетке. Чаще всего такие маты выбирают для пола из керамической плитки.


Обратная сторона сетки, как правило, является клеящейся, что очень удобно, так как позволяет практически мгновенно закрепить конструкцию к поверхности. Поэтому в этом случае электрический пол монтируется без использования строительного скотча. После укладки и фиксирования нагревательных матов, следует выполнить все необходимые соединения проводов и проверку системы. Далее конструкция заливается цементным раствором и укладывается керамическая плитка.

Инфракрасные электрические полы

На рынке теплых полов постепенно популярность набирает инфракрасный пол, имеющий карбоновые нагревательные стержни. Его широкое применение на данный момент останавливает только достаточно высокая стоимость. Этот вариант поддержания в квартире оптимальной температуры является самым безвредным для здоровья человека. Люди, использующие стержневой теплый пол, чаще всего оставляют о нем положительные отзывы.

Инфракрасный пол разрешается укладывать даже в тех местах, где стоит мебель, которую также можно не бояться передвигать во время эксплуатации. Карбоновые стержни имеют функцию саморегулирования, поэтому они никогда не перегреваются. Устанавливается карбоновый мат с применением стяжки или клея. Его можно укладывать под керамическую плитку или любое другое напольное покрытие.


Чтобы система работала более эффективно необходимо на пол сначала уложить подложку из теплоотражающей пленки. В изоляции следует сделать специальные отверстия, которые необходимы для улучшения адгезии клея или бетонной стяжки с черновым полом. Электрический теплый пол должен быть равномерно распределен по всей площади. По имеющемуся соединительному проводу маты, если потребуется, можно разрезать на куски необходимого размера. Когда все работы по укладке и проверке системы будут завершены, поверхность можно будет залить тонким слоем цементно-песчаной стяжки или клея.

Пленочный теплый электропол самый простой в плане монтажа. Подготовительные работы по обустройству поверхности проводить нет необходимости. Укладывается данный вид теплого пола на теплоизоляционную подложку, а сверху на него стелется выбранное напольное покрытие.

Управление электрическим полом

Подключение к электросети системы и управление ею производится при помощи терморегулятора. Данный прибор контролирует температуру пола и воздуха, считывая данные с внутренних и внешних датчиков. Главными являются внутренние датчики. Их установка производится в стяжку или под финишное покрытие в процессе укладки теплого пола (подробнее: "Управление теплым полом электрическим – варианты и способы"). Дополнительные датчики следят за температурой воздуха. Их, как правило, устанавливают на стене.

Наиболее простой термостат обладает функцией поддержания в помещении заданной температуры. Когда установленные значения превышаются, он отключает подачу электроэнергии, а когда система остынет, включает. Более сложной конструкцией обладают программируемые терморегуляторы. Они позволяют задавать необходимый алгоритм отопления помещения. В отдельных моделях уже имеется несколько стандартных программ, которые учитывают день или ночь, выходные или рабочие дни.


Они сами способны включить питание, перед тем как хозяева придут домой и отключить его, пока никого нет. Существуют модели терморегуляторов с дистанционным управлением посредством интернета или мобильного телефона. Такая функция очень удобна, так как если вдруг поменялись планы, то хозяева квартиры могут изменить настройки программы на расстоянии.

Стоимость программируемой модели в разы превышает стоимость простой. Однако благодаря тому, что использование электрического теплого пола является рациональным, а расход электроэнергии низким, то затраты через некоторое время окупятся (прочитайте: "Сколько электроэнергии потребляет теплый пол – что влияет на потребление").

Теплый электропол, как основная и дополнительная система отопления

Если в помещении имеется теплоизоляция прекрасного качества, только тогда можно электрический теплый пол эксплуатировать как основную систему отопления. Даже в случае соблюдения этого условия данный способ отопления все-таки в большей мере подходит для регионов, где зимы достаточно теплые. Но в районах с суровым климатом он будет довольно таки затратным и не эффективным. Читайте также: "Какой электроподогрев пола выбрать для монтажа в доме".

Чтобы в помещении сохранялась комфортная температура только лишь благодаря системе «теплый пол», он должен занимать значительную часть поверхности пола, то есть не менее 2/3 от всей площади.


Если комната заставлена большим количеством мебели, то система не сможет выполнять свою задачу в полном объеме. К тому же необходима удельная мощность минимум 150 Вт.

С зимними холодами бороться при помощи электрического отопления пола довольно дорого, однако весной и осенью, когда центральное отопление отключается, такой способ будет как раз кстати. Читайте также: "Какой теплый пол выбрать под плитку – плюсы и минусы вариантов".

Такие полы целесообразней использовать в качестве дополнительного способа отопления помещения. Также они подходят для обогрева застекленных лоджий и балконов, помещений, которые находятся на цокольном или первом этаже здания.

Наиболее рациональным будет применение электрического теплого пола в ванной комнате. Уже не придется после водных процедур становиться босыми ногами на холодную плитку, а также он избавит от повышенной влажности в этом помещении.

polspec.com

Стержневой теплый пол

Стержневой карбоновый инфракрасный теплый пол - новинка на рынке систем для напольного обогрева. Появившись относительно недавно, стержневой теплый пол уже успел зарекомендовать себя как надежная и эффективная система "теплого пола". Являясь одним из видов электрических теплых полов, карбоновые полы обогревают помещение волнами в инфракрасном диапазоне. Как и инфракрасный пленочный теплый пол, карбоновый мат нагревает напольное покрытие, который, в свою очередь, путем конвекции передает тепло помещению.

Выпускается стержневой теплый пол в виде рулонов. Ширина рулона составляет 0,83 м, а длина рулона от 1 до 24 метров. Стержни закреплены на расстоянии 10 см друг от друга. Толщина конструкции составляет порядка 0,3 см.

Конструктивно, стержневой теплый пол, выполнен из гибких нагревательных стержней и токонесущих шин в полимерной изоляции. Стержни заполнены композитный материалом, который состоит из карбона (амфорного углерода), графита и серебра. Соединяют стержни термостойкий провод с медной жилой, защищенный полимерной изоляцией. Нагревательные элементы стержневого теплого пола работают совершенно автономно, и, благодаря параллельной схеме соединения стержней, при выходе из строя одного или нескольких элементов, сохраняются рабочие качества пола в целом.

Отдельно стоит отметить такое свойство карбонового мата как саморегуляция. В процессе локального нагрева стержней (что-то поставили на пол и он нагрелся из-за плохой теплоотдачи) происходит увеличение расстояния между элементами композитного материала. Соответственно, увеличивается электрическое сопротивление стержня, а мощность, выделяемая стержнем, снижается. То есть нагрев каждого стержня зависит от температуры на каждом конкретном участке мата. При такой саморегуляции отсутствует риск перегрева - набрав максимальную установленную температуру, стержень "закроется". Благодаря такому свойству, в отличии от всех других видов электрического пола, стержневой теплый пол можно монтировать под мебелью.

Стержневой теплый пол достаточно прост в монтаже. Параллельное соединение элементов позволяет разрезать и уложить мат в нужном направлении.

Монтаж карбоновых матов производится на черновой пол, поверхность которого укрыта утеплителем с теплоотражающим слоем (во избежание ухода тепла в плиты перекрытия). Заливается карбоновый теплый пол небольшой стяжкой (2-3 см) или слоем клея, при укладке матов под плитку. К сожалению, такая капитальная укладка системы затрудняет замену вышедших из строя участков теплого пола.

Как и любая другая система электрического пола, стержневой теплый пол, требует подключения терморегулятора и термодатчика, не смотря на интеллектуальную систему саморегуляции. Ведь без этих элементов управления и контроля система обогрева будет работать постоянно и на одной мощности, что приведет не только к уменьшению срока службы нагревательных элементов, но и к значительным расходам на электроэнергию. И не забудьте про электробезопасность! Подключать теплый электрический пол лучше по отдельной электролинии 220В, с обязательной установкой защитных устройств (УЗО) в распределительном щите.

Несмотря на все свои плюсы, стержневой теплый пол является одним из самых дорогих вариантов "теплого пола". Кроме того, подключение системы к электросети дело довольно сложное и потребует от Вас неплохих знаний по электрике. Компания "Электромонтаж-ST" быстро, качественно и с гарантией произведет монтаж стержневого теплого пола в Вашей квартире или доме.

Материалы, близкие по теме:





electromontaj-st.ru

Электрический теплый пол: кабельный, стержневой, инфракрасный

В качестве дополнительного источника тепла применяют электрический теплый пол. Данная схема хорошо работает на полах любого вида и устраивается в домах из любого материала. Отличительная особенность  – простой монтаж, что понравиться неопытному мастеру. Такой пол хорошо монтировать в помещениях, где проложить систему обогрева весьма затруднительно. Например, балкон или терраса. Иногда, теплые полы используют в качестве единственного способа обогрева, в этом случае необходимо учитывать предстоящие расходы на электроэнергию.

Схема основания

Преимущества электрических полов

Электро теплый пол обладает рядом достоинств, благодаря которым его часто применяют в квартире или частном доме.

Такими достоинствами можно считать:

  • Возможность обогрева помещения так целиком, так и отдельную его часть. Теплые полы можно проложить по всей площади комнаты, а можно установить его лишь в определенной части. В этом случае, выполняется зонирование пространства.
  • Теплые полы электрические удобно использовать, поскольку их управление осуществляется с помощью пульта или используется регулятор температуры.
  • Есть возможность подключения к системе «умный дом». В этом случае, управлять нагревом можно будет удаленно.
  • Простой и легкий монтаж, не требующий специальных инструментов.
  • Отсутствие возможности протечки.

При монтаже пол занимает не большое количество высоты помещения, а потому его нужно использовать там, где этот момент не будет оказывать негативного влияния

Такие полы проще использовать в многоэтажках, поскольку стандартный водяной метод обогрева оказывает большую нагрузку на перекрытия, а электрический теплый пол весит в разы меньше.

Теплый пол

Но нельзя отметить, что у такого покрытия имеются и недостатки.

Недостатки электро полов

К таковым относят:

  • Возможность короткого замыкания- данная проблема может возникнуть у любого нагревательного от электроэнергии прибора и теплый пол не исключение. Эту проблему нужно предотвращать проверкой всех кабелей до укладки напольного покрытия.
  • Расходы на электроэнергию – не столько проблема, сколько недостаток. При использовании такой схемы, возрастания расходов не избежать – решение зависит от того какое использование предусмотрено:
    • Если электро обогрев пола используется как постоянный источник питания, то есть смысл у надежного утепления дома. Например, сделать качественную теплоизоляцию стен. В этом случае потери тепла снизиться и, как следствие, расходы на обогрев снизаться также.
    • Если система используется как дополнительный источник тепла, то имеет смыл прокладывать элементы там, где осуществляется наибольшее движение. Как правило, наиболее частое движение осуществляется в центре комнаты, соответственно и нагревательные элементы нужно прокладывать в центре. Таким образом, потребуется меньше элементов, а расходы снизятся за счет нагрева определенного участка помещения, а не всего сразу.

Иногда в качестве недостатков выделяют излучение. Но факту, такая система не отличается от другого электронного прибора, а потому бояться вреда от него не стоит.

Виды электрических подогревов

На рынке электро теплый пол можно найти нескольких исполнения. Каждый отличается своими плюсами и минусами. Что бы понять какой вариант подходит лучше к определенному жилью, необходимо изучить каждый из них.

Электрический теплый пол разделяется на 2 вида по действию:

  1. Резистивные – обогрев в этом типе нагрев осуществляется за счет кабелей.
  2. Инфракрасные – нагрев осуществляется за счет специального компонента, который передает тепло окружающим вещам.

Кабельный электро пол

Кабельный вариант отличается тем, что в нем к качеству нагревательных элементов используются кабели. Подключенные к электричеству они нагреваются за счет чего происходит подогрев поверхности.

Одножильные провода

Кабеля с одной жилой являются одновременно и проводником тепла, и нагревательным элементом. Если устройство электрических теплых полов происходит с таким кабелем, то важно, чтобы концы провода сошлись в одном месте. Это необходимо для подключения системы к блоку управления.

Одножильная обогрев

Двужильные провода

Двужильные провода намного удобнее в плане использования. Одна жила необходима для нагрева, другая замыкает цепь. При применении данных кабелей встреча двух концов не обязательна. Поэтому, ее чаще применяют, гораздо проще вывести один конец провода к блоку управления, чем монтировать систему так, чтобы оба конца встретились в одном месте.

Нагревательный мат

Разновидностью кабельного пола можно считать нагревательный мат, который изготовлен из сетки и кабелей, уложенных на эту сетку. В качестве нагревательного элемента использован двужильный провод, который уложен на сетку определённым образом.

Удобство матов в том, что не нужно самостоятельно рассчитывать необходимо мощность, это все сделал производитель. Маты покупаются в зависимости от числа квадратных метров, на которые необходимо смонтировать нагревательный элемент.

Инфракрасные типы подогрева

Стержневой вид обогрева

Разновидностью инфракрасных полов является стержневой электро теплый пол. Он напоминает веревочную лестницу с деревянными или металлическими перекладинами. Но в качестве перекладин используется стержень с нагревательным элементом.

Подогрев пола осуществляется за счет этого стержня. А в качестве «веревки» используется полимер, который можно резать, чтобы осуществить укладку. Однако, разрезанный полимер необходимо будет закреплять в схему, так как он играет роль проводника.

Стержневой обогрев

Пленочный вид обогрева

Электро теплый пол может иметь и пленочный вид. В данном случае подогрев поверхностей происходит за счет инфракрасного излучения. Элементы, отвечающие за нагрев, передают тепловой сигнал на небольшие расстояния, нагреваю то что находиться рядом с ними. Эти элементы изготовлены из карбоновой пасты, а за ее нагрев отвечают медные провода, которые заключены в пленку. Для укладки чаще всего используют пленочный вариант, поскольку он легок в монтаже.

Пленочный вариант

Пленочный пол имеет очень небольшую толщину, а поэтому его можно использовать и там, где потолки имеют ограниченную высоту.

Термодатчик для электрического пола

Если решено устанавливать в доме электрические теплые полы, то к этому необходимо основательно подготовиться. Кроме материалов, таких как бетон, напольное покрытие и другие строительные материалы, нужно приобрести нужный комплект теплых полов и дополнительные элементы, которыми будет осуществляться контроль за системой.

Такими элементами являются:

  1. Термодатчик- он показывает данные температуры.
  2. Терморегулятор – он необходим для выставления температуры, до которой будет нагреваться элемент.

Оба этих элемента работают в паре, как только термодатчик зафиксирует температуру, до которой элементы нагрелись, терморегулятор получает команду и отключает дальнейший подогрев.

Современные терморегуляторы могут быть оснащены различными деталями, которые позволяют смонтировать электронный теплый пол. В этом варианте можно задать температуру нагрева и отключения, причем данные можно занести в память один раз, дальнейшее управление возьмет на себя система терморегулятора.

Датчик тепла

В новых моделях устройства управление может осуществляться дистанционно, благодаря установке сим-карты. То есть, по сути датчик управления переноситься на телефон.

Посредством смс-сообщения можно задать время включения и включения обогрева, температуру нагрева пола.

Также, можно произвести и отключение всей системы, если это необходимо.

Расчет мощности теплых полов

Перед тем, как выбрать теплый пол, необходимо рассчитать площадь помещения и мощность системы, так что бы она смогла обогревать жилье. Для начала необходимо определиться с тем в каком режиме будет использоваться теплый пол от электричества. Если пол будет являться основным источником тепла, то используется сложная схема расчетов. Если пол будет использоваться как дополнительный источник, то расчеты в этом случае гораздо проще.

При использовании теплого пола как основной системы отопления нужен точный технологический расчет, который должен учитывать такие моменты, как площадь дома, количество дверей и окон, возможные теплопотери. При этом, когда будет выполняться расчет площади нужно обращать внимание на мебель, которая будет наводиться в комнате. Теплые полы необходимо укладывать на те пространства, которые свободны от мебели.

Исключение в этом условии – стержневые элементы нагрева. Они могут укладываться по всей площади, так как являются саморегулирующимися.

Характеристики расхода

При расчетах важно правильно высчитать возможные теплопотери. На эти данные нужно обращать пристальное внимание, поскольку неправильные расчеты приведут к тому, что такая система просто будет не справляться с нагревом помещения и в доме будет холодно. Возможные теплопотери рассчитывают, используя специальные таблицы. Лучше всего данные расчеты доверить специалистам. Они более точно высчитают необходимую мощность системы.

Если теплый пол электрический будет использоваться как дополнительный источник тепла, то необходимые расчеты можно произвести самостоятельно. В данном расчете нужно учитывать тип используемого пола, резистивный или инфракрасный, площадь укладки, то есть тут площадь на которой будут находиться элементы нагрева и мощность провода.

Правила укладки

Прежде чем начинать укладку полов необходимо ознакомиться с правилами укладки. Необходимо четко соблюсти инструкции, тогда можно гарантировать правильную и четкую работу всей системы.

К таким нюансам относят следующие требования:

  • Перед укладкой нужно произвести монтаж термоизолирующего слоя. Это необходимо для всех видов полов, так как часть тепловой энергии не будет уходить вниз. В этом случае потери тепла будут минимальными, а также подогрев пола будет происходить быстрее. Таким образом можно будет снизить затраты на электричество.
  • При размещении полов необходимо учитывать расположение мебели, нагревательные элементы нельзя размещать под ними, кроме стержневых полов.
  • От стен должны быть отступы в 5 см. а от отопительных приборов (батарей) минимум 10 см.
  • При укладке необходимо соблюдать шаг провода, а также не допускать пересечения проводов.
  • При монтаже важно следить что бы разрезов для поворотов было как можно меньше. Таким образом не нарушается целостность системы. Все места разрезов должны быть тщательно заизолированы. При несоблюдении этого правила теряется мощность, а также появляется возможность короткого замыкания.
Вариант монтажа
  • Соединения небольших кусочков пола также нежелательны, минимальная длина секции должна составлять не менее 50 см. При покупке теплый пол лучше взять с запасом.

Обязательно необходимо установить прибор УЗО, он отключит подачу тепла при возникновении проблем. Например, если будет теряться мощность, то УЗО отключит систему от электроэнергии.

Все работы по установке пола лучше доверить профессиональному электрику.

Также, для электро обогрева пола лучше выделить отдельную линию, куда будет подключена только эта система. Также, лучше вывести систему на отдельный автомат, в случае проблем с электроэнергией или самим полом обесточить систему можно этим устройством.

Монтаж теплого электрического пола

Перед тем как выбрать электрические теплые полы лучше уточнить какое напольное покрытие планируется положить и каким образом будет готовиться основание для теплого пола. Уже в зависимости от этих данных и покупать систему теплого пола.

Монтировать пол можно тремя способами:

  1. Монтаж в стяжку.
  2. Монтаж на стяжку, но закреплением плиткой.
  3. Монтаж под напольное покрытие, но не под плитку.

Если необходимо монтировать электрический теплый пол в стяжку или под плитку, то придётся выбирать кабельные системы или стержневые полы.

Укладка пленочного пола допускается только под напольное покрытие. Влага этому полу вредит. Поэтому, его желательно укладывать в комнатах, а не в санитарных помещениях.

Сам монтаж происходит практически одинаково:

  1. Составляется план раскладки с учетом расположения мебели и отступов. План лучше делать на миллиметровой бумаге с соблюдением масштаба.
  2. Укладывается слой гидроизоляции и слой утеплителя, если это необходимо.
  3. Разметка переноситься на подготовленное основание.
  4. По разметке производят укладку пола. Все места, которые разрезаются при необходимости нужно заизолировать. Также, определяется положение термодатчика и терморегулятора. Последний устанавливается на стене и от места его установки нужно опустить штробу до пола.
  5. После укладки всех элементов проверяют сопротивление.
  6. В штробу закладывают трубу, один конец который соединен с терморегулятором, а в другом находится термодатчик. Конец трубы с термодатчиком располагают посередине ближних нагревательных элементов.
Слоеный пирог электро обогрева

Проверочные работы

После того, как эти работы были проведены необходимо проверить работоспособность датчика и терморегулятора, еще раз сопротивление и систему полностью обесточивают, а регулятор снимают. Затем, производят заливку стяжки, укладку плитки или напольного покрытия. Причем, если планируется стяжка, то сначала дожидаются высыхания бетона, затем проверяют работоспособность системы еще раз, а потом монтируют напольное покрытие.

Стоит проверить как термодатчик достается из трубы, это необходимо что бы потом его можно было без проблем заменить, если это потребуется.

Экономия электроэнергии

Система теплого пола электрического действия имеет свои плюсы и минусы, которые описаны выше. Но, при правильном проектировании и использовании эта система вызовет только положительные эмоции. Не стоит бояться большого расхода электроэнергии, и, как следствие, увеличения платежей. При разумном подходе к использованию количество киловатт увеличиться не сильно, а тепло в доме будет постоянным. Такой эффект достигается за счет использования пола только в часы, когда дома кто-то есть.

Также, не лишним будет продумать и утепление проблемных мест: дверей, окон, балконов. Таким образом можно минимизировать потери тепла, соответственно и сама система будет работать не в полную силу. Эффект от проделанной работы можно будет увидеть на счетах за отопление.

delaypol.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
