Содержание

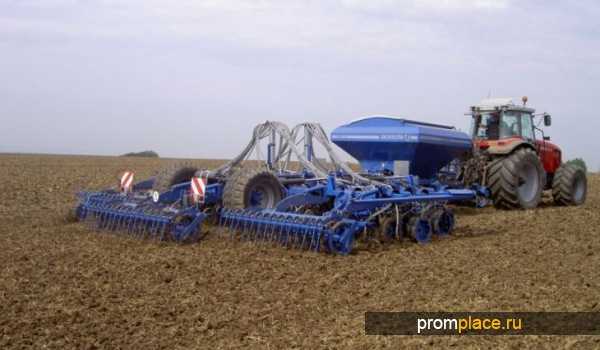

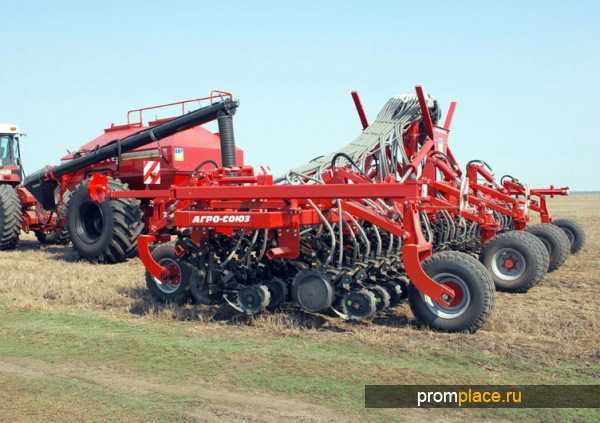

Стерневая сеялка

Стерневая сеялка – устройство не слишком распространенное. Данное устройство не широко известно в сельскохозяйственных предприятиях и, не все изготовители оборудования для аграрных процессов знают, что это за механизм и как он работает.


Стерневая сеялка в профессиональном кругу называется комплексом для посева. Представляет собой оборудование с широким захватом рабочей зоны, которое в один момент выполняет параллельные функции, для осуществления которых требуется от двух и более отдельных видов техники.


За пределами нашего государства такой тип агротехники достаточно популярен. С посевным комплексом можно понизить расходы на горюче-смазочные материалы и задействовать часть трудовых ресурсов, освобождающихся благодаря уникальности устройства, для осуществления других рабочих операций. Также, со стерневыми сеялками не нужно много рабочих механизмов для посевных работ.



Особенности эксплуатации стерневых сеялок



Стерневая сеялка одновременно обрабатывает почву, вносит удобрение, высеивает зерно, прикатывает высеянные участки земли. В нашей стране подобное приспособление для обрабатывания полей начали применять более двадцати лет назад, но лишь теперь, стерневая сеялка получила широкое признание. Проблема скрывается в некоторых индивидуальных климатических условиях, что нужны в рабочем процессе устройства. Данные факторы тяжело встречаются на полях нашего государства.





Стерневая сеялка обладает различными уровнями рабочего процесса. От привычной сеялки она отделяется способами направления семянной массы в специальный сошник. Традиционные сеялки выполняют посевной процесс механическим способом - засев осуществляется при помощи их же веса. Именно это является причиной малофункциональности данного устройства. А вот стерневые устройства, кроме посевных операций, осуществляют тщательную обработку почвы. Стерневая сеялка производит выброс семян в полевую борону при помощи пневматического механизма, поэтому может выполнять и другие функции.



Многофункциональный агрегат - принцип работы стерневых сеялок



Стерневая сеялка почти идеальный выбор для аграрных работ, осуществляемых в поле. Единственный негативный фактор - стерневая сеялка не сможет функционировать там, где проводится стандартизованная система деления земельного участка. Стандартизованный способ это, когда первым делом поле обрабатывается тяжелой сельскохозяйственной техникой, что производит вспахивание почвы, после осуществляют повторный заход, для разглаживания.







После всего этого семенная масса высеиваются и, под нее разбрасываются удобряющие средства. Стерневая сеялка работает лишь на полях с ровным рельефом, которые предварительно были очищены от сорняка. Для этого нужно отказаться от проведения пластового вспахивания, в крайнем случае, применять его не более раза за несколько лет. Но, малая часть сельскохозяйственников полагают, что подобные посевные системы могут использоваться и в условиях обычных технологий обработки земельного надела, и в условиях экономии ресурсов.



Преимущества использования стерневых сеялок в сельском хозяйстве



У данных систем, достаточно положительных факторов:


- они обеспечивают экологическую безопасность окружающей естественной природы, потому что почва не вспахивается пластовым методом;
- снижают расход топливных ресурсов;

- снижаются трудовые затраты;
- значительно снижаются затраты на обслуживание техники.





Стерневые сеялки советуют покупать огромным сельскохозяйственным предприятиям, так как использоваться сеялка будет не более чем двадцать дней в году. Стерневая сеялка гарантирует высокий качественный показатель в работе, если уровень влажности земляного покрова не превышает 25% (это зависит от скорости созревания).


При помощи стерневых сеялок осуществляют улучшение процесса роста растений, снижают засоренность посевных секторов больше, чем на половину, так как семена по территории распределяются равномерно. Также происходит повышенная урожайность культур, как зерновых, так и зернобобовых, на 10 -30%. Это уменьшает себестоимость урожая сельского хозяйства.





promplace.ru

технические характеристики, устройство и видео

Таврический экспериментально-механический завод, расположенный в Омской области, специализируется на выпуске именно такой сельскохозяйственной техники. Стерневая сеялка «Омичка» – это модуль, который позволяет работать по технологии всесторонней защиты почвы во время возделывания сельскохозяйственных культур.

Область применения стерневых сеялок «Омичка»

Стерневая техника от Омского производителя  имеет следующее назначение:

  • Посев семян путём разброса и подпочвенным методом.
  • Посев семян в климатических районах с недостаточным уровнем влажности почвы.
  • Работа на участках, которые характеризуются эрозией почвы.
  • Проведение параллельных работ по рыхлению почвы, прополке сорняков, посеву культур, внесению минеральных удобрению, утрамбовке посевного слоя — действия, доступные для стерневых сеялок «Омичка».
  • Применение технологии прямого посева семян.
  • Увлажнение почвы при посеве зерновых и бобовых культур.

Сеялка «Омичка» является ведущим элементом комплекса «Омич».

Преимущества и недостатки

Сеялка «Омичка» обладает целым рядом существенных преимуществ:

  • Помогает поддерживать в почве оптимальный уровень влажности при посадке культур.
  • Способствует созданию условий для защиты от эрозии почвы.
  • Технические особенности позволяют экономить топливо даже при высокой нагрузке на агрегат.
  • На треть повышает уровень урожайности зерновых и зернобобовых культур.
  • Большой загрузочный бак позволяет работать на больших площадях без дополнительной засыпки семян.
  • Транспортировочные колеса существенно облегчают эксплуатацию техники и её маневренность.

Обладатели моделей стерневых сеялок считают единственным недостатком этой техники достаточно высокую стоимость.

Устройство

Основными техническими элементами сеялки «Омичка» являются:

  1. Несущая рама, которая представляет собой металлическую конструкцию. Она состоит из спиц и брусьев, на которые монтируется сошник.
  2. Пара колес и стойка, которые крепятся на опору.
  3. Катки, которые являются одновременно и базой для самой сеялки. Они выполняют функцию по утрамбовке почвы.
  4. Зернотуковый ящик представляет собой ёмкость, которая разделена на отсеки для семян и удобрений.
  5. Высевающий аппарат.
  6. Высевающий туковый агрегат, который приводится в рабочее положение путем изменения промежутка между клапаном и катушкой.
  7. Привод, отвечающий за скорость вращения валов высевающих аппаратов.
  8. Сошники, являющиеся ведущими рабочими органами. Они служат базой для крепления лотков семяпроводов.
  9. Прицеп, переедающий усилие сеялке.
  10. Гидравлический цилиндр, который обеспечивает подъём и опускание сеялки.
  11. Сцепки служат для соединения сеялок друг с другом.

Технические характеристики базовых моделей

Наиболее популярными моделями сеялки «Омичка» являются: CPC 2.1. и СКП 2.1.

СЗС 2.1

Стерневая сеялка Омичка СЗС 2.1 представляет собой зернотуковый культиватор, который реализует широкополосный посев.

Техника позволяет вести рыхление почвы на достойном уровне, при этом справляется со структурой, содержащей до 20% влаги.

Сошники позволяют культивировать почву и одновременно распределять семена. Резиновые колеса – создавать верхний утрамбованный слой почвы.

Технические характеристики:

ХарактеристикиЕд. измерения
Параметры
Ширина посевамм160-210
Ширина между рядовмм60
АгрегацияДТ-75, Т-150, «Кировец», «Беларусь»
Производительностьга15
Рабочая скорость перемещениякм/ч10
Масса техникит1,25

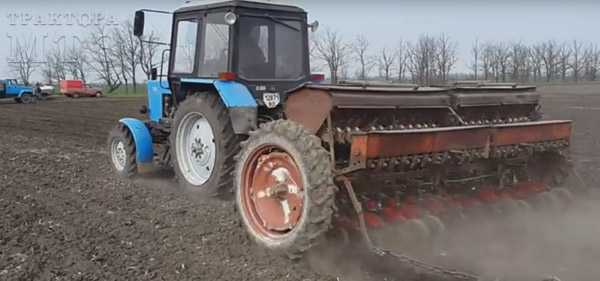

На видео сеялка «Омичка» СЗС-2.1 в работе:

СКП 2.1

Техника позволяет решать задачи по полосному высеву сельскохозяйственных культур. Параллельно с посадкой семян сеялка культивирует почву, вносит минеральные удобрения и утрамбовывает верхний слой почвы.

Данная модификация «Омички» часто используется для культивации полей, оставленных под пар, с содержание влаги не более 25%.

Технические параметры сеялки Омичка СКП 2.1:

ХарактеристикиЕд. измеренияПоказатели
Ширина посевамм180-200
Ширина между рядовмм223
АгрегацияТракторы 1, 3, 4,5 класса
Производительностьга90
Глубина посевамм30-100
Норма посевакг/га100-500

Видео обзор сеялки «Омичка» СКП-2.1:

allspectech.com

Сеялки для тракторов: виды и технические характеристики

Механические сеялки – применяемые для посева аграрных культур различными способами высокопроизводительные механизированные комплексы, обеспечивающие заделку посевного материала в соответствии с агротехническими требованиями.

Классификация сеялок

Используемыми для классификации сеющих механизмов признаками являются способ посева, уровень функциональности устройств и вариант агрегирования с тракторными тягачами.

В зависимости от вида посева семян посевные комплексы делятся на:

  • Рядовые – производящие сев сплошными рядами с различным расстоянием между семенами и линиями посева;
  • Квадратно-гнездовые — заделывающие группы семян в вершины прямоугольных или квадратных участков почвы;
  • Размещающие семенные гнезда в рядах – гнездовые;
  • Предназначенные для широкорядного сева с точным размещением семян на равном расстоянии друг от друга – пунктирные;
  • Разбрасывающие семенной материал или удобрения на поверхности почвы – разбросные.

Среди имеющих различный уровень функциональности механизированных сеющих комплексов выделяют:

  • Применяемые для посева большого количества сортов и разновидностей растений универсальные;
  • Специализированные агрегаты, с областью применения, ограниченной семенами одного или нескольких схожих между собой видов культурных растений;
  • Комбинированные посевные машины, оснащенные туковысевающими устройствами для внесения в почву удобрений.

Агрегирование посевных комплексов с тракторными тягачами производится с использованием прицепных устройств (прицепные сеялки) и навески базового шасси (навесные механизмы).

Используемые в аграрной индустрии постсоветских стран посевные агрегаты представлены большим количеством моделей сеялок, среди которых сеялки-культиваторы, стерневые машины «Омичка», навесные комплексы для посева зерновых и овощных культур с высокой точностью, пропашные, свекловичные, травяные, пневматические точного высева, дисковые, кукурузные и другие устройства.

Конструкция сеялки

Основными общими конструктивными элементами посевных механизированных комплексов являются:

  • Рамный каркас, оснащенный устройствами крепления или сцепки сеялки с агрегируемым трактором;
  • Несколько емкостей для семян, высеваемых культур – банки или ящики;
  • Предназначенные для равномерной подачи семян из емкостей в семяпроводные магистрали высевающие устройства;
  • Формирующие на поверхности почвы углубления для размещения семян сошники, в большинстве моделей состоящие из двух сходящихся передними частями друг с другом раздвигающих почву дисков;
  • Рабочие элементы, накрывающие уложенные в борозды семена и выравнивающие поверхность почвы.

В многофункциональных сеялках наряду с емкостями для семян организуются бункеры для размещения минеральных удобрений.

Емкости для семян некоторых моделей оснащаются разрушающими своды семенных зерен ворошилками, работающими от привода тракторного тягача или собственных колес через шестеренчатые или цепные передачи.

На сеялках разбросного типа позади рабочих органов устанавливается обеспечивающая равномерное распределение семенного материала на поверхности почвы разбросная доска.

В российском аграрном производстве сеялки также используются в комплексе с другими почвообрабатывающими устройствами – плугами, культиваторами и лущильниками. Такое сочетание позволяет производить сев одновременно с другими сельскохозяйственными операциями – вспашкой, рыхление, и прикатыванием почвы, а также уничтожением сорняков и внесением удобрений.

Принцип работы зерновой сеялки

Во время движения сеялки с опущенными сошниками находящиеся в ящиках и бункерах семена и удобрения самотеком поступают в приемный отсек высевающих устройств откуда выхватываются вращающимися катушками зерновых и туковых механизмов, направляющих их в горловины семяпроводов.

Из семяпроводов зерно доставляется в междисковое пространство сошников и через направляющие его движение конструкции укладывается на дно образованного дисками углубления.

Следующая за укладкой семян и удобрений их заделка почвой производится шельфовыми механизмами сеялки.

Модели техники для сева сельскохозяйственных культур, агрегируемые с тракторами производства МТЗ-холдинг

Созданная с учетом требований агрегирования с различными видами сельскохозяйственных устройств тракторная техника МТЗ используется в качестве базового шасси при работе с моделями сеялок отечественного и иностранного производства, среди которых МРП-2, СЛН-8А, СК-3,6, СКП 2.1, СПУ-6 и 4Д, СПЧ-6, УПС-8, СТВ-6/8К и 12, СЗС 2.1, и другими.

Культиваторно-посевной агрегат СК-3,6

Культиваторно-посевной механизированный комплекс СК-3,6 используется для безотвальной вспашки почвы с внесением удобрений под ленту высеваемых семян, укладки посевного материала и его заделки.

Осуществляющий высев семян на глубину от 2 до 5 сантиметров прицепной агрегат одновременно производит вспашку почвы с внесением удобрений на глубину до 10 см, передвигаясь во время проведения этих операций со скоростью до 12 км в час.

Оснащенный двумя рядами плоскорезных устройств комплекс производит 100% подрезание корней сорняков на глубине вспашки, создавая почвенные гребни с высотой не более пяти сантиметров.

Культиваторно-посевная машина за час производит комплексную обработку 3,6 гектар угодий, в состав которой входят вспашка, заделка удобрений, посев сельскохозяйственных культур, подрезание сорных трав и мульчирующее послепосевное прикатывание.

Эксплуатационные параметры СК-3,6
Ширина зоны сева (м)3,6
Количество плоскорезных устройств, оборудованных рассеивателями семян (шт)12
Размеры в транспортном положении (ВхШхД в м)2,3х3,62х5,1
Вес без загрузки (тонн)2,4

Стерневые посевные комплексы «Омичка»

Основным направлением использования посевных агрегатов «Омичка» является подпочвенный и поверхностный посев сельскохозяйственных культур на испытывающих дефицит влаги почвах, подверженных действию эрозии.

Среди посевных устройств, входящих в состав модельного ряда торговой марки «Омичка», наибольшей популярностью пользуются модели СЗC 2.1 и СКП 2.1

Стерневые посевные агрегаты СЗС 2.1 и СКП 2.1

Предназначенный для посева зерновых на почвах с влажностью до 20%, агрегируемый с тракторной техникой 3 тягового уровня посевной зернотуковый комплекс СЗС 2.1 производит за один проход посев с одновременным культивированием на полосе шириной от 1,6 до 2,1 метра, двигаясь во время проведения работ со скоростью до 10 км в час.

Посевной агрегат СКП 2.1 используется для параллельного выполнения комплекса сельскохозяйственных операций, в состав которых входят культивирование, укладка и заделка семян, внесение неорганических удобрений и послепосевное прикатывание почвы, а также для культивации паров с влажностью до 25%.

Оснащенный рабочими органами, позволяющими вести сев и комплексную обработку почвы с шириной рабочего захвата от 1,8 до двух метров агрегируемый с тяговыми машинами 1-5 класса комплекс за час выполняет работы на площади до 9 гектар, производя заделку семян на глубину от 3 до 5 сантиметров с расходом посевного материала от 0,1 до 0,5 тонны.

Эксплуатационные характеристики СЗС 2.1 и СКП 2.1
СЗС 2.1СКП 2.1
Междурядный интервал (см)16-2102,23
Собственный вес агрегата (тонн)1,251,25

Универсальный зерновой сеющий комплекс СПУ-6

Предназначенная для сева зерновых, бобовых, овощных и кормовых культур с одновременной заделкой удобрений, рассчитанная на работу с тракторными тягачами 2 уровня, в том числе и с DELARUS 1221 модель СПУ-6 производит заделку семян на глубину до 4 сантиметров, производя за один проход сев на полосе поля шириной 6 метров.

Укрепленный на кормовом навесном устройстве тракторного тягача агрегат оснащен анкерными сошниками и системой дозирования, позволяющей производить сев с минимальной шириной междурядий 1,25 см, расходуя от 0,4 до 460 килограмм посевного материала на гектар.

Передвигающийся с рабочей скоростью от 9 до 12 км в час посевной комплекс с бункерами для семян емкостью 1 кубический метр укладывает посевной материал одновременно в 48 борозд, обрабатывая за час работы от 5,4 до 7,1 гектара посевных площадей.

Модель производится в двух специализированных модификациях – СПУ-6Л для сева льна и СПУ-6Д с сошниками дискового типа.

Другие эксплуатационные характеристики СПУ-6:

  • Масса устройства до загрузки посевным материалом (тонн) – 1,230;
  • Линейные размеры в транспортном положении (ВхШхД в м) – 2,15х2,38х7,0.

Навесной комплекс для посева зерновых СПУ-4Д

Агрегируемый с тракторной техникой тяговых уровней 1,4 и 2, оснащенной работающим на скорости 1000 оборотов в минуту кормовым устройством отбора мощности, комплекс СПУ-4Д предназначен для посева зерновых с диапазоном расходования посевного материала от 1,8 до 400 кг на гектар, на участках с почвой без каменистых включений и остатков древесины.

Оборудованная системой контроля наполнения емкостей для семян модель СПУ-4Д производит посев культур с шириной рабочего захвата 4 метра и глубиной заделки, предусмотренной агротехническими стандартами, на сельскохозяйственных землях с влажностью, не превышающей 20% .

Эксплуатационные характеристики СПУ-4Д
Объем емкостей для посевного материала (литры)500
Число борозд для укладки семян (шт)32
Тип сошникадисковый
Размеры, подготовленного к транспортировке агрегата (ВхШхД в м)2,15х3,0х2,14
Вес до загрузки (тонн)0,91
Скорость при посеве (км в час)5-12

Посевной агрегат точного высева СПЧ-6

Посевной комплекс повышенной точности сева СПЧ-6 предназначен для посева бобовых, кукурузы, свеклы, хлопчатника, подсолнечника, а также семян других растений, имеющих аналогичные с этими культурами масса-габаритные характеристики с одновременной заделкой минеральных удобрений.

Агрегируемый с тракторными тягачами первого уровня использующий при посадке пневматическую схему укладки семян комплекс полностью управляется из кабины оператора и может оснащаться электронной системой контроля параметров сева.

Осуществляя одновременную укладку семян в шесть борозд устройство в один проход засевает полосу шириной от 2,7 до 4,2 метра и за час работы производит посев культур на площади от 1,9 до 4,2 гектара, расходуя от 50 до 250 килограмм удобрений на гектар.

Эксплуатационные характеристики СПЧ-6
Линейные размеры при транспортировке (м)1,65х4х2,2
Способ внесения удобрениймеханический
Масса устройства без посевного материала (тонн)0,7
Объем бункера для посевного материала (куб. дм)20-30

Универсальный комплекс для точного высева УПС-8

Универсальный пневматический посевной агрегат УПС-8 предназначен для пунктирного высева семян с прикатыванием накрывающей их почвы, а также раздельного от посева внесения твердых удобрений.

Оснащенный повторяющей фактуру поверхности почвы посевной секцией с двухконтурным приводом, маркером с изменяющим наклон диском и бункерами для посевного материала емкостью 150 куб Дм агрегат производит посев с шириной рабочего захвата 4,2 метра, укладывая семена в шесть борозд.

Конструктивные особенности машины позволяют за час работы производить сев на площади от 3,6 до 9 гектар с глубиной заделки от 4 до 12 см, выдерживая междурядные интервалы размером 45,60,70 и 90 сантиметров.

Агрегируемое с тракторными тягачами уровня 1,4 устройство оснащено полуавтоматическим сцепным механизмом, позволяющим производить его установку на базовое шасси с минимальными временными затратами.

Эксплуатационные характеристики УПС-8:

  • Размеры, подготовленного для транспортировки комплекса (м) – 5,45х2,30х2,360;
  • Вес без посевного материала и удобрений (тонн) – 1,074.

Механизированные комплексы для точной посадки овощей СТВ

Модельный ряд посевных агрегатов серии СТВ производства акционерного предприятия «Лидаагромаш» составляют отличающиеся друг от друга количеством посевных устройств модели СТВ-6, СТВ-8К и СТ-12.

Использующие пневматический механизм посева унифицированные агрегаты пунктирного высева семян серии СТВ применяются для посева бобовых и зерновых культур, капусты, свеклы, а также имеющих минимальный размер 2,5 мм семян других культур.

Применение пневматической системы высева и промежуточного колесного механизма для прикатывания уложенных в борозды семян позволяет исключить повреждение посевного материала и значительно увеличить всхожесть посевов.

Эксплуатационные параметры посевных комплексов серии СТВ
СТВ-6СТВ-8КСТ-12
Площадь посева за час работы (га в час)2,163,24
Ширина полосы посева (м)4,8-65,4-6,0
Глубина укладки посевного материала (мм)25-55
Диапазон междурядных интервалов (м)0,6-0,750,45-0,5
Объем одного бункера (литры)28
Вес незагруженного агрегата (тонн)1,2281,5501,450
Скорость при выполнении работ (км в час)8

Свекловичный посевной агрегат ССТ-12В

Оборудованный системой контроля посевного процесса посевной дисковый комплекс ССТ-12В используется для посева свеклы с одновременной заделкой неорганических удобрений.

Конструкция агрегата предусматривает возможность установки на него подкормочного устройства ПОМ-630, применяемого в ходе посева для внесения жидких удобрений и средств защиты растений.

Агрегируемая с тракторными тягачами класса 0,9-1,4 навесная сеялка ССТ-12В производит за час работы посев и внесение в почву жидких или гранулированных удобрений на участке площадью 3,9 гектара со скоростью до 7,2 км в час.

Эксплуатационные характеристики ССТ-12В
Величина междурядных интервалов (м)0,45
Глубина укладки посевного материала (см)до 6
Вес без посевного материала и удобрений (тонн)1,330

Агрегат для посадки лука СЛН-8А

Посевной агрегат СЛН-8А производит посадку лука с размером посадочных луковиц от 0,7 до 3,5 сантиметра с использованием сошников двухдискового типа, с прикрепленными к ним подпружиненными катками для прикатывания накрывающей семена почвы.

При посеве используется три варианта установки междурядных интервалов:

  • Посев с междурядным интервалом 0,45 метра;
  • Двухстрочная заделка луковиц с интервалом между посевными линиями 0,2 и 0,5 метра;
  • Четырех линейная укладка посевного материала в борозды с расстоянием между ними 0,25+0,25+0,25+0,65 метра.

Посевной комплекс производит посадку с шириной рабочего захвата 2,7 метра, заделывая за час работы луковицы на участке площадью 2,2 гектара.

traktoramtz.ru

Стерневая сеялка СПС-6 | Компания АгроТехника. Волжский

Описание

Сеялка СПС-6 является агрегатом, не требующим интенсивного обслуживания. На сеялке используется система одноточечной настройки глубины, что позволяет сократить временные затраты на перенастройку техники и уменьшить риски допущения ошибок по настройке глубины заделки семян, в то время как на сеялках такого же типа регулировка глубины производится для каждой отдельной секции или отдельного ряда сошников, на что требуется много времени.

В процессе сева сеялка производит минимальное нарушение почвенного покрова. Разрезая растительные остатки на поверхности поля, и делая в почве узкую щель, в которую заделываются семена и удобрения, сеялка не разрушает мульчирующий слой из остатков предшествующих растений, которые предотвращают ветровую и водную эрозии, хорошо накапливают зимние осадки и, отражая солнечные лучи, лучше сохраняют влагу в почве.

Одним из главных достоинств сеялки является узел высевающего сошника на многопрограммной подвеске, который обеспечивает качественную работу сеялки по любой стерне, даже стерне кукурузы и подсолнечника, благодаря волнистым режущим ножам (турбодиск, колтер), закрепленным на независимой подвеске рамы. Наша модель точно выдерживает заданную глубину заделки семян, за счёт нивелирующего колеса.

Расположение сошников может регулироваться для образования междурядьев от 190 до 250 мм Сеялка имеет семенной бункер и бункер для загрузки минеральных удобрений вместимостью 2100 л. и  960 л.

Привод высевающего аппарата катушечного типа осуществляется от металлического колеса, связанного с валом высевающего аппарата цельной передачей через редуктор, обеспечивающий норму высева семян и удобрений в широком диапазоне – от 0,5 до 500 кг/га

Перевод из рабочего положения в транспортное и наоборот осуществляется гидравликой трактора и по времени занимает не более 10-15 минут.   Сеялка агрегатируется колёсным или гусеничным трактором мощностью 130-150 л.с. Идеальный вариант – использование для этих целей трактора МТЗ-1221.

Преимущества сеялки:

  •   работа по классике  и нулевой технологии
  •   бункер увеличенной вместимости
  •   сокращенное время на обслуживание
  •   работа по высокой стерне
  •   широкий диапазон нормы высева

Технические характеристики

Параметр/МодельСПС-6
Типприцепная
Рабочая скорость, км/ч6-10
Производительность, га/ч3,5-6
Рабочая ширина захвата, мм5520
Количество сошников, шт23
Ширина междурядья, мм240
Глубина посева, см2-7
Максимальное давление колтера на почву, кг250
Давление сошника на почву, кг135-220
Емкость бункера, л
- зернового
- для удобрений

1950
940
Норма высева, кг/га:
- зерновых
- удобрений
20-200
15-140
 Вес незаполненной сеялки, кг8700
Габаритные размеры рабочие (ДхШхВ), мм5820х5930х3220
Габаритные размеры транспортные (ДхШхВ), мм7850х3800х3220
Мощность трактора, лс100-300

Видео

agtz.ru

Стерневая сеялка СПС-6 | Группа АгроТехника

Описание

Сеялка СПС-6 является агрегатом, не требующим интенсивного обслуживания. На сеялке используется система одноточечной настройки глубины, что позволяет сократить временные затраты на перенастройку техники и уменьшить риски допущения ошибок по настройке глубины заделки семян, в то время как на сеялках такого же типа регулировка глубины производится для каждой отдельной секции или отдельного ряда сошников, на что требуется много времени.

В процессе сева сеялка производит минимальное нарушение почвенного покрова. Разрезая растительные остатки на поверхности поля, и делая в почве узкую щель, в которую заделываются семена и удобрения, сеялка не разрушает мульчирующий слой из остатков предшествующих растений, которые предотвращают ветровую и водную эрозии, хорошо накапливают зимние осадки и, отражая солнечные лучи, лучше сохраняют влагу в почве.

Одним из главных достоинств сеялки является узел высевающего сошника на многопрограммной подвеске, который обеспечивает качественную работу сеялки по любой стерне, даже стерне кукурузы и подсолнечника, благодаря волнистым режущим ножам (турбодиск, колтер), закрепленным на независимой подвеске рамы. Наша модель точно выдерживает заданную глубину заделки семян, за счёт нивелирующего колеса.

Расположение сошников может регулироваться для образования междурядьев от 190 до 250 мм Сеялка имеет семенной бункер и бункер для загрузки минеральных удобрений вместимостью 2100 л. и  960 л.

Привод высевающего аппарата катушечного типа осуществляется от металлического колеса, связанного с валом высевающего аппарата цельной передачей через редуктор, обеспечивающий норму высева семян и удобрений в широком диапазоне – от 0,5 до 500 кг/га
Перевод из рабочего положения в транспортное и наоборот осуществляется гидравликой трактора и по времени занимает не более 10-15 минут.   Сеялка агрегатируется колёсным или гусеничным трактором мощностью 130-150 л.с. Идеальный вариант – использование для этих целей трактора МТЗ-1221.

Преимущества сеялки:

- работа по классике  и нулевой технологии;
- бункер увеличенной вместимости;
- сокращенное время на обслуживание;
- работа по высокой стерне;
- широкий диапазон нормы высева.

Технические характеристики

Параметр/Модель СПС-6
Тип прицепная
Рабочая скорость, км/ч 6-10
Производительность, га/ч 3,5-6
Рабочая ширина захвата, мм 5520
Количество сошников, шт 23
Ширина междурядья, мм 240
Глубина посева, см 2-7
Максимальное давление колтера на почву, кг 250
Давление сошника на почву, кг 135-220
Емкость бункера, л
- зернового
- для удобрений

1950
940
Норма высева, кг/га:
- зерновых
- удобрений
20-200
15-140
 Вес незаполненной сеялки, кг 8700
Габаритные размеры рабочие (ДхШхВ), мм 5820х5930х3220
Габаритные размеры транспортные (ДхШхВ), мм 7850х3800х3220
Мощность трактора, лс 100-300

agtg.ru

Стерневая зерновая сеялка «ДОНЭЙР-НТ II» для прямого сева (по технологии «NO-TILL»)

Стерневая пневматическая сеялка «ДОНЭЙР-НТ II» предназначена для сева зерновых в необработанную почву (прямого сева), а также сева при технологии минимальной обработке почвы.

Для этого служат мощная рама и усиленные двудисковые сошники с шагом 19см и давлением 80-160кг. Растительные остатки разрезаются колторным волнистым диском, который ещё и рыхлит почву в месте сева. Двухрядная компановка рамы обеспечивает прохождение большого количества растительных остатков. Плавающая сцепка, копирующие боковые секции не требующие догруза и копирующие сошники с ходом вверх-вниз 30см обеспечивают идеальную заделку семян по всей ширине в самых сложных условиях прямого сева. При минимальной обработке почвы большой вес рамы компенсируется большими спаренными колесами.

Волнистый (колторный) диск диаметром 510мм давлением 70-80 кг расположен на одной оси с двудисковым сошником диаметром 373мм с давлением 80-160 кг для прямого сева при очень тяжелых условиях
Функциональный аналог сошника серии 10HD (GREAT PLAINS)





Технические особенности зерновой стерневой сеялки «Донэйр-НТ II»

  • Агрегатирование с тракторами Т-150, К-700, К-701, К-704, К-744Р1 и другие
  • Пневмосистема повышенной производительности с вентилятором 45см
  • Катушки-дозаторы инжекторного типа с простой безступенчитой регулировкой нормы высева 4-300 кг/га
  • Двухсекционный бункер для одновременного внесения сыпучих минеральных удобрений с нормой 10-300гк/га
  • Шнековый загрузчик с гидроприводом пригодный дл насоса НШ
  • Двудисковые копирующие сошники с ходом вверх-вниз 30см, с опережением на 2см одного диска другим, давлением 80- 160кг (80-200кг при колторе на сошнике)
  • Колтерный волнистый диск (по выбору):
    а) на отдельной стойке Ø 510
    б) на сошнике Ø 460
  • Большие спаренные колеса рамы оказывают малое давление на почву, что позволяет применять сеялку при минимальной обработке почвы
  • Мощная рама (и секций рамы) не требует дополнительных грузов при тяжелых условиях груза
  • Плавающая сцепка, копирующие боковые секции ± 15º обеспечивают одинаковую идеальную заделку семян по всей ширине сеялки.
  • Прикатывающее колесо 75х350 с атмосферной шинкой с ребром для качественного прикатывания и дружных всходов
  • Наружные чистики и прикатывающее колесо сзади позволяют сеять по переувлажнонной почве. (Это важная отличительная особенность от сеялок с однодисковым сошником, например 1895 JOHN DEER, G-600, MONODISCO, CHERARDI TURBOSEM АгроСоюз)
  • Три вида колторных дисков с разной формой волны (в стандарте 8 волн для большего рыхления по бокам)
  • Поворотные оси спаренных колос рамы позволяют иметь наименьший радиус при поворотах.
Технические характеристики стерневой зерновой стерневой сеялки «ДОНЭЙР-НТ II» для НУЛЕВОЙ технологии прямого сева (NO-TILL) с двухдисковым копирующим сошником и колтером

Модель

НТ II 437/24
V4(19)

НТ II 513/28
V4(19)

НТ II 741/40
V8(19)

НТ II 893/48
V8(19)

НТ II 1045/56
V12(19)

НТ II 1235/66
V12(19)

Ширина захвата, м

4,6

5,3

7,6

9,1

10,6

12,5

Объем бункера, куб. м

4

4

8

88

12

12

Кол-во сошников, шт.

24

28

40

48

56

66

Междурядье, шт.

19

19

19

19

19

19

Вес

6 500

7 600

11 500

13 600

15 200

18 400

Габариты в транспортном положении
а) высота
б) ширина
в) длина

4,0
4,6
6,3

4,0
5,3
6,5

3,1
5,9
12,0

3,6
5,9
12,0

4,0
5,9
12,0

5,2
5,9
12,0

Требуемая мощность трактора
а) при "нулевом" (прямом) севе
б) при минимальной обработке почвы (после основной обработки)

130-150
120-140

160-180
130-150

210-230
190-220

260-280
230-250

320-350
270-300

380-430
330-370

Тип бункера

на сеялке

на сеялке

прицепной одноосный

прицепной одноосный

прицепной одноосный (двухосный)

прицепной одноосный (двухосный)

Колеса бункера
одноосного
двухосного

-
-

-
-

18R 24
-

30,5LR 32
(18 R 24)

30,5LR 32
18R24+30,5LR32

30,5LR
18R24+30,5LR32

Цена

1 560 000

1 825 000

2 880 000

3 492 000

4 250 000

4 980 000



Стерневая зерновая сеялка «ДОНЭЙР-НТ II» для прямого сева (по технологии «NO-TILL»)

Поиск крестьянами путей снижения затрат растениеводства неизменно приводит их к технологии «NO-TILL» - прямому севу в необработанную почву. Надо отметить, что существуют сеялки (или посевные комплексы), которые обеспечивают сев по стерне за один проход с интенсивной обработкой почвы. И такие сеялки не могут называться стерневыми в классическом понимании технологии «NO-TILLAGE», то есть без обработки. Из-за этого есть некоторая путаница при классификации стерневых сеялок и выбирая стерневые сеялки надо крестьянам четко понимать, что они хотят – иметь сплошную обработку почвы или же сеять в необработанную почву и сохранять растительные остатки и влагу?

Главная задача стерневой сеялки прямого сева – преодоление растительных остатков и твердой почвы для заделки семян. Лучше всего с этим справляется разрезающий диск, расположенный перед сошником. Такой разрезающий диск называется колтер (COULTER – резак, нож плуга) он бывает разных форм. Наиболее распространенный универсальный волнистый колтер, который ещё и рыхлит почву по бокам, по линии хода сошника, то есть выполняет две функции – разрезает растительные остатки и рыхлитпочву в месте сева облегчая сошнику выполнение задачи качественной заделке семян.

Наша стерневая сеялка «ДОНЭЙР-НТ II» - это сеялка прямого сева по технологии «NO-TILL» (или по "нулевке") – функциональный аналог сеялок NTA-4010HDA, NTA-3510, SPARTAN (GREAT PLAINT), G-600 Doble Disco (GHERARDI). Чтобы иметьвозможность сеять по необработанной почве сеялка обладает специфическими особенностями:

1) КОЛТОР

Колторный (волнистый) разрезающий диск на поворотной оси, расположенный перед сошником эффективно разрезает растительные остатки на глубине ниже на 2-3см, чем работает семенной сошник и рыхлит на 3-5см почву в полосе сева. По мере износа колторного диска он плавно опускается винтовым приспособлением. Колторный диск Ø510мм фирмы «OFAS» (Италия) изизносостойкой боросодержащей стали. Ступица диска с двухрядным необслуживаемым радиально упорным роликовым подшипником увеличенного ресурса с пружинной защитой от перегрузок. Давление колторного диска 60кг. Поворотная ость также снимат нагрузки с подшипника при поворотах сеялки.

2) КОПИРУЮЩИЙ СОШНИК

За колторным диском расположен усиленный двудисковый сошник давлением 80-160 кг (давление регулируется пружинами) напараллелограммной навеске с ходом 30см для превосходного копирования почвы. Узлы скольжения на необслуживаемыхкапролоновых втулках (в комплект поставки входят запасные капролоновые втулки). Диски Ø373мм из износостойкойборосодержащей стали фирмы «OFAS» (Италия). На ступицах дисков применены двухрядные радиально упорные шариковые подшипники FKL увеличенного ресурса с тройной защитой. Диски расположены сопережением один другого на 2см, что позволяет лучше заглубляться, разрезать растительные остатки и самоочищаться. Междурядье 19см. Важной отличительной особенностью двудискового сошника с опережением одного диска другим и расположенным сзади копирующим колесом является возможность сева по переувлажненной почве в отличии от стерневых сеялок с однодисковым сошником (например 1895 JOHN DEERE, G-600 MONO DISCO CHERARDI TURBOSEM- Агросоюз и т. П.). Копирующее колесо однодискового сошника, расположенное на оси с диском, лучше копируют почву, но сильнее забивается при влажной и липкой почве. А наши двудисковые сошники ещё и оборудованы наружными и внутренними чистиками для лучшего сева в переувлажненную почву.

3) ПРИКАТЫВАЮЩЕЕ КОЛЕСО

За дисками расположено качественное аргентинское опорно-прикатывающее колесо 75х350мм с атмосферной шинкой сребром. Ребро колеса позволяет получать более дружные всходы при образовании почвенной корки, так как корка трескается поуглублению ребра. Подшипник двухрядный с хорошей защитой. Глубина заделки семян 2-9см очень точно регулируется винтовой парой (по типу пропашных сеялок) с шагом 1,5мм. Прикатывающее колесо с подруливанием идеально прикатывает семена даже на поворотах.

4) РАМА

Мощная двухрядная рама сеялки обеспечивает колторам и сошникам необходимое усилие для их заглубления, чтобы уверенно преодолевать необработанную почву и силу их выталкивания. Давление сошника ничего не дает, если массы орудия (рамы) не достаточно. Вес рамы (с сошниками) – примерно 200кг на один сошник, что позволяет сошникам заглубляться при самых тяжелых условиях. Плавающая сцепка и копирующие секции рамы с ходом ± 150 (50см) обеспечивают прекрасное копирование полюбому рельефу поля. Что вместе с копирующими сошниками обеспечивает идеальную равномерную заделку семян по всей ширине сеялки. Большой вес рамы при севе в обработанную почву (при минимальной технологии обработки почвы)компенсируется большими спаренными колесами, которые минимизируют давление. На 10м раме расположено 16 транспортно-опорных колес размером 14.0/65-16 (350х850мм), что при весе рамы с сошниками 12тонн составляет всего 750кг на колесо. А при опущенных рабочих органах (сошниках) это давление уменьшается, так как опорно-копирующие колеса сошников (а их 56шт.) "забирают" на себя не менее 4000тонн веса сошников, и уменьшают давление на одно колесо рамы до 500кг, что меньше чем давление колес механических зерновых сеялок для традиционного сева.

Транспортно-опорные колеса рамы на поворотных осях обеспечивают сеялке минимальный радиус разворота. Рама может располагаться сразу за трактором или после бункера, для этого на раме есть две сцепки – спереди и сзади. Мощную раму (с одинаковым весом на один сошник по центру и по краям) не надо догружать дополнительными грузами и задавливать боковые секции гидросистемой трактора. Это позволяет использовать нашу сеялку в тяжелых условиях прямого сева с отечественными тракторами К-701, К-704 и К-744Р1 имеющими гидросистемы с насосом НШ рассчитанные для кратковременной работы.



5) БУНКЕР

Бункер сеялки «ДОНЭЙР-НТ II» аналогичен бункерам ПК «Прогресс». Он разделен на две части (40/60) для возможностиодновременного внесения удобрений. (Вместо удобрений можно использовать весь бункер под семена).

Для трактов К-700, К-701, К-704, К-744 Р1 наша сеялка комплектуется закрытой независимой гидросистемой (НГС) для привода пневмосистемы бункера и эта НГС включена в стоимость сеялки. По желанию бункер может быть оборудован дизельным двигателем LAMBORDINI для привода вентилятора. Для современных импортных тракторов необходимы самые простые требования к производительности гидронасоса – 60л/мин при давлении до 200 Ba для ширины 8м и 80л/мин для ширины сеялки 10м. Невысокие требования к производительности гидронасоса объясняются увеличенным размером вентилятора пневмосистемы, который обеспечивает большой запас по производительности и давлению воздуха. Норма высева 5-300 кг/га.

На бункере 12 кубов устанавливаются колеса увеличенного размера 30,5LR32 (К-744) с итальянскими ступицами ADR. По заказу бункер может комплектоваться трехточечной навеской ХТЗ-16131, чтобы использовать этот бункер для внесения минеральных удобрений с разными прицепными или навесными почвообрабатывающеми орудиями. Шнековый загрузчик бункера оборудованнадежным аксиально-поршневым гидромотором, что обеспечивает его высокую производительность даже с гидросистемами тракторов К-701, К-744. Загрузчик может использоваться для выгрузки остатков семян и удобрений – высота рамы бункера и шарнирное крепление это позволяет делать. (Для этого наши бункера имеют высокую раму).

Рама 12 кубового бункера выполнены из прочной трубы 200х160х8 ст.09Г2С с подрамником и множеством усилений.

ДВА ВАРИАНТА РАСПОЛОЖЕНИЯ БУНКЕРА

Есть вариант двухосного 12 кубового бункера для размещения за сеялкой. Это компоновка удобней для оператора (тракториста), так как хорошо видны рабочие органы сеялки из кабины трактора. Но при компоновке за сеялкой, бункер своими колесами оказывает значительное влияние на всходы при технологии минимальной обработки почвы. При прямом же севе колея от колес бункера не заметна. Поэтому если планируется минимальная обработка почвы, то должен быть одноосный бункер расположенный за трактором, если же прямой сев или вертикальная обработка, то бункер может быть двухосный, расположенный за сеялкой.

ВЕРТИКАЛЬНАЯ ОБРАБОТКА ПОЧВЫ

Сейчас появилось множество почвообрабатывающих орудий по вертикальной обработке почвы (у нас например, это ТДК «ЭКСПРЕСС»), которые могут производить эффективное рыхление почвы с оставлением до 90% растительных остатков наповерхности. Рыхление почвы всегда положительно сказывается на лучшем развитии почти всех растений, а укрытие полей растительными остатками способствует сохранению влаги. А вертикальное рыхление ещё и самое бережное в сохранении влаги, так как почти не производит оборота и выноса влажной почвы, и самое экономичное из поверхностной почвообработки (максимум 4 л/га дизтоплива).

belagrosnab.ru

Модернизация зерновой стерневой сеялки для ленточного способа посева


Рисунок 26 – Распределитель семян.

В целях более тщательного крошения комков в слое формирования поверхностного мульчирующего влагосберегающего слоя при проведении посева применяют катки. Причем при традиционной технологии в качестве самостоятельного приема с применением катковых агрегатов. Многообразие конструкций катков требует обоснованного их выбора для достижений требуемых целей. В последние годы практика показала, что более качественные результаты работы достигаются при применении катков струнного типа, которые и получают широкое применение. Рабочие элементы этих типов катков хорошо взаимодействуют с обрабатываемым слоем почвы по ширине захвата и направлении движения обеспечивая необходимое крошение, уплотнение, выравнивание, вычесывания сорняков из слоя и формирования поверхностного мульчирующего влагосберегающего слоя.

Рассмотренный тип катков предлагается нами для работы в комплексе с стерневой сеялкой. Процесс работы предлагаемого типа катка показан на рисунке 27.

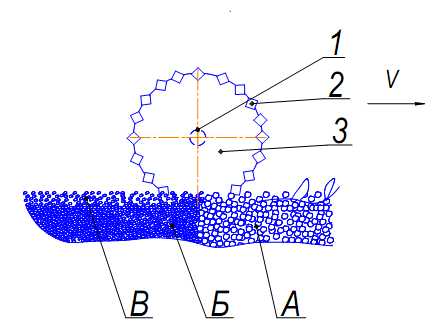

Рисунок 27 – Схема работы катка струнного 1-вал; 2-струна; 3-диск.

А –крупноагрегатный слой с растительными остатками; Б – уплотненный капиллярный слой; В – мульчирующий влагосберегающий слой.

9 Описание устройства, процесса работы и регулировок проектируемой машины

9.1 Устройство

Модернизированная сеялка для посева зерновых культур бороздково-ленточным способом выполнена на базе серийной сеялки СЗ – 2,8. Модернизация заключается в изменении конструкции сошниковой секции и замене гладкого катка на струнный. Остальные элементы остаются без изменений.

Предполагаемая модернизируемая машина предназначена для разноуровневого внесения семян и удобрений, причем удобрения вносятся на 5 – 6 см ниже уровня семян. Технологическая схема сеялки представлена на рисунке 27.

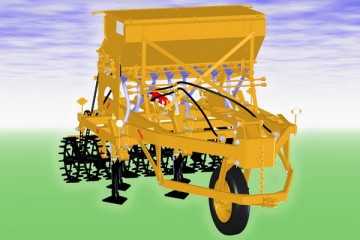

Рисунок 28 – Технологическая схема модернизированной сеялки.

1 – прицеп; 2 – гидроцилиндр; 3 – ящик зернотуковый; 4 – редуктор; 5 – доска подножная; 6 – рама; 7 – каток; 8 – колесо опорное; 9 – сошник; 10 – колесо самоустанавливающееся.

Технологическая схема сошника представлена на рисунке 28.

Рисунок 29 – Технологическая схема сошника.

1 – стойка; 2 – колено; 3 – раструб; 4 – долото; 5 – лапа культиваторная;

Сошники крепятся на трех поперечных брусьях по четыре сошника на каждом с помощью болтов, гаек, шайб и служат для подрезания стерни, сорняков, рыхления почвы на глубину 5…10 см и равномерного высева семян и удобрений. Сошник состоит из стойки 1, лапы 5, колена 2, раструба 3, долота 4. Лапа крепится к стойке болтами, гайками, шайбами. Колено крепится к стойке теми же болтами, что и лапа. Долото и раструб крепится к колену тоже болтами, шайбами и гайками.

Каток в сборе (рисунок 29) служит для выравнивания и уплотнения почвы засеянной зоны и передачи вращения на валы высевающих и туковых аппаратов сеялки. Состоит из рамы катка 1, со стойками для присоединения к сеялке, 2 – струны непосредственного рабочего органа, 3 - блока звездочек, 4 – вала на подшипниковых опорах.

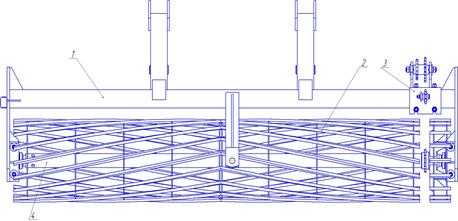

Рисунок 30 - Каток.

1 – рама; 2 – струна; 3 – блок звездочек; 4 – вал.

9.2Рабочий процесс

Почвообрабатывающий посевной агрегат работает следующим образом: перед началом работы производят заглубление в почву на глубину высева (50 - 60 мм) сошников 9, закрепленных фронтально на раме 6, опирающейся опорные колеса 8, для обеспечения работы сеялки необходимо соединить ее с прицепной серьгой и гидросистемой трактора. Затем поставить рычаг гидрораспределителя трактора в плавающее положение. При этом шток гидроцилиндра 2 втянется, а рабочие органы сеялки заглубятся (заглубление должно происходить при движении сеялки). Колеса задние поднимутся и от катка будет передаваться вращение на валы высевающих аппаратов. При движении почвообрабатывающее – посевного агрегата сошники 9 на установленной глубине подрезают почву и сорняки, разрыхляют, частично сдвигают верхний слой почвы и образуют под каждой стрельчатой лапой горизонтальную борозду – ленту шириной (например, 200 мм) с уплотненным дном, на которую через колено 2 (рис.28) поступают из зернотукового бункера 3 , с помощью распределителя установленного в колене по краям борозды формирует 2 ленты из семян. Долото 4 , закрепленное ниже на 50 – 60 мм уровня стрельчатых лап, проходит по центру борозды и формирует еще одну борозду шириной 50 мм , в которую подаются удобрения при помощи раструба 3.

Установленные вслед, посредством тяги 5 (рис. 29) , шарнирно соединенной с рамой сеялки, прикатывающий каток 7 (рис.27) уплотняют почву засеянных лент и формирует поверхностный мульчирующий влагосберегающий слой непосредственно над высеянными семенами, обуславливая тем самым более тесный контакт их с почвой, предотвращая образования корки и уменьшая испарения влаги. Применение шарнирного соединения тяги с рамой 1 позволяет прикатывающим каткам приспосабливаться к рельефу поля. Закрепленные за катками загортачи разравнивают вуаль почвы засеянной площади.

9.3 Регулировки

Порядок и способы регулирования нормы и равномерность высева, а так же положения клапана высевающего аппарата у модернизированной сеялки остаются неизменными от базовой модели. Общая и индивидуальная регулировка глубины посева выполняются по прежней методике. Глубина заделки удобрений регулируется с помощью относительного перемещения долота и стойки, что достигается при помощи прорезей расположенных на кронштейне долота 4 (рис.29). Общая глубина заделки семян и удобрений производится с помощью ограничителя установленного на рабочей чести штока гидроцилиндра 2 (рис. 28), путем относительного перемещения ограничителя вдоль оси штока гидроцилиндра. Правильно настроенная и отрегулированная сеялка работает в допустимых значениях согласно агротехнических требований.

10. Технологические расчеты

10.1 Определение основных параметров катка посевной секции

Предлагаемая в проекте комбинированная машина включает серийную стерневую сеялку СЗС – 2,8 и соединённый с ней разработанный в проекте струнный каток. В соответствии с выполняемым технологическим процессом катка, основными его параметрами является длина и диметр. Длину катка принимаем в соответствии с конструктивной шириной захвата базовой машины СЗС – 2,8, следовательно:

Качество работы катка зависит от его диаметра и конструктивного исполнения рабочей поверхности. Качество работы катка зависит от его диаметра. Диаметр должен быть таким, чтобы при встрече с комком почвы каток легко перекатывался через него, при этом давление катка концентрируется на комок и он разрушается или же вдавливается в почву. Согласно агротехническим требованиям принимаем размер комков в обрабатываемом слое от 1 до 30 мм, и глубину вдавливания катка в слое почвы h = 30 мм. (рис. 31)

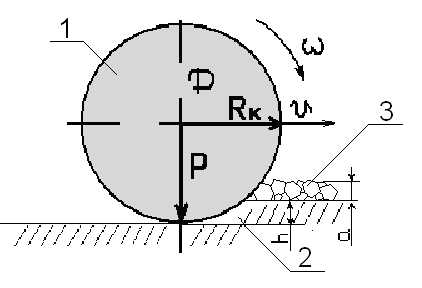

Рисунок 31 Схема к определению диаметра катка посевной машины

1 – Каток, 2 – Сминаемый слой, 3 – Комок почвы.

Необходимый диаметр катка, с учетом принятых условий согласно агротехнических и технологических требований, определяется по формуле:

rk = m * ctg2 [(φ1 + φ2 ) / 2]; (1) [3]

Где: m = a + h = 0,02 + 0,02 = 0,04 м. – высота сминаемого слоя почвы; φ1 = 18°, φ2 = 22° - углы трения катка соответственно о каток (стали) и о почвы [3].

Тогда

Dk = 0,04 * ctg2 [(18°+ 22°) / 2] =0,06 * ctg2 (20°) = 0,45 м.

Следовательно, при принятых агротехнических и технологических требованиях, каток диаметром D = 0,45 м. будет работать без сгруживания почвы, комков и образования перед ним валика.

10.2 Определение тягового сопротивления модернизированной сеялкой

Согласно конструктивно-технологической схемы модернизации сеялки СЗС – 2,8, полное тяговое сопротивление модернизированной сеялки складывается:

R = Rn + Rc + Rk; (3)

Где Rn – тяговое сопротивление сеялки на перекатывание;

Rc - тяговое сопротивление сошниковых секций;

Rk -тяговое сопротивление прикатывающего катка;

Тяговое сопротивление сеялки на перекатывание определяется по формуле:

Rn = G * f; (4)

Где G – сила тяжести сеялки; f = 0,12 – коэффициент сопротивления движения по почве подготовленной под посев;

Сила тяжести сеялки составит:

G = m * g; (5)

Где m = 1800 кг. – масса сеялки СЗС – 2,8;

g = 9,81 м/с2 – ускорение свободного падения; тогда

G = 1800 * 9,81 = 17,7 кН.

Следовательно: Rn = G * f = 17,7 * 0,12 = 2,1 кН.

Тяговое сопротивление сошниковой секции складывается:

Rc = Rл + Rд , (6)

где Rл - тяговое сопротивление лапы сошника;

Rд - тяговое сопротивление наральника.

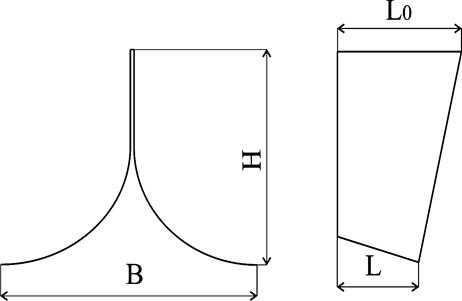

Тяговое сопротивление лапы определяется по формуле:

Rл = Вк * К; (7)

где Вк – конструктивная ширина захвата лапы сошника;

mirznanii.com

Отправить ответ

avatar
  Подписаться
Уведомление о
