Элеваторные стеллажи — Wolf Stell

Оптимизируем складские процессы

Быстрое перемещение груза

Одновременная разгрузка без помех

Минимум рабочих и техники при погрузке/выгрузке

Элеваторные стеллажи

В условиях склада часто функционирует не только отделение обслуживания оптовых грузов, но и зона пикинга. И на этом производственном участке традиционные стеллажные конструкции в целом малопригодны. Благодаря активному развитию электроники и синергии силового привода, средств автоматики и инновационного программного обеспечения на смену им пришли элеваторные стеллажи.

Особенности работы и конструкции

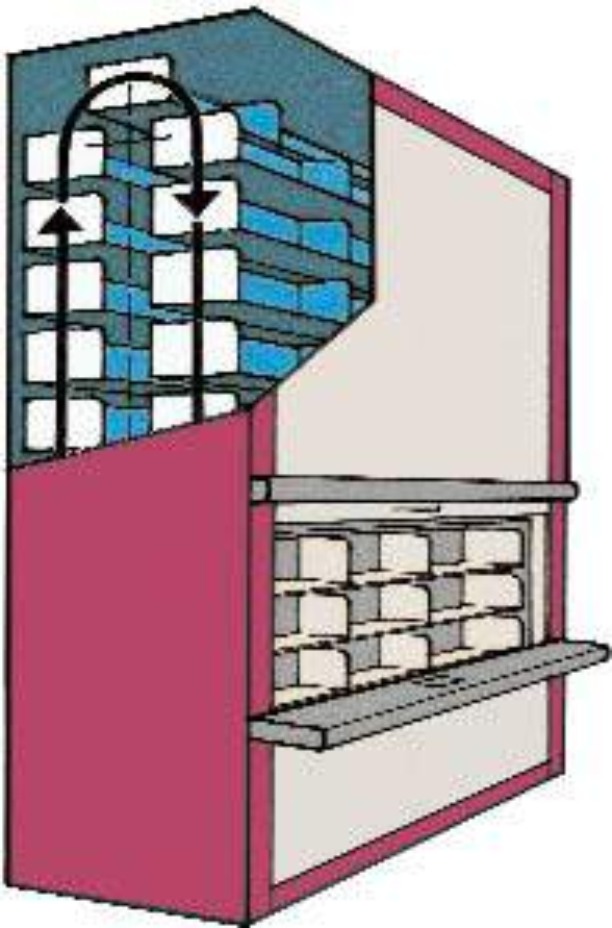

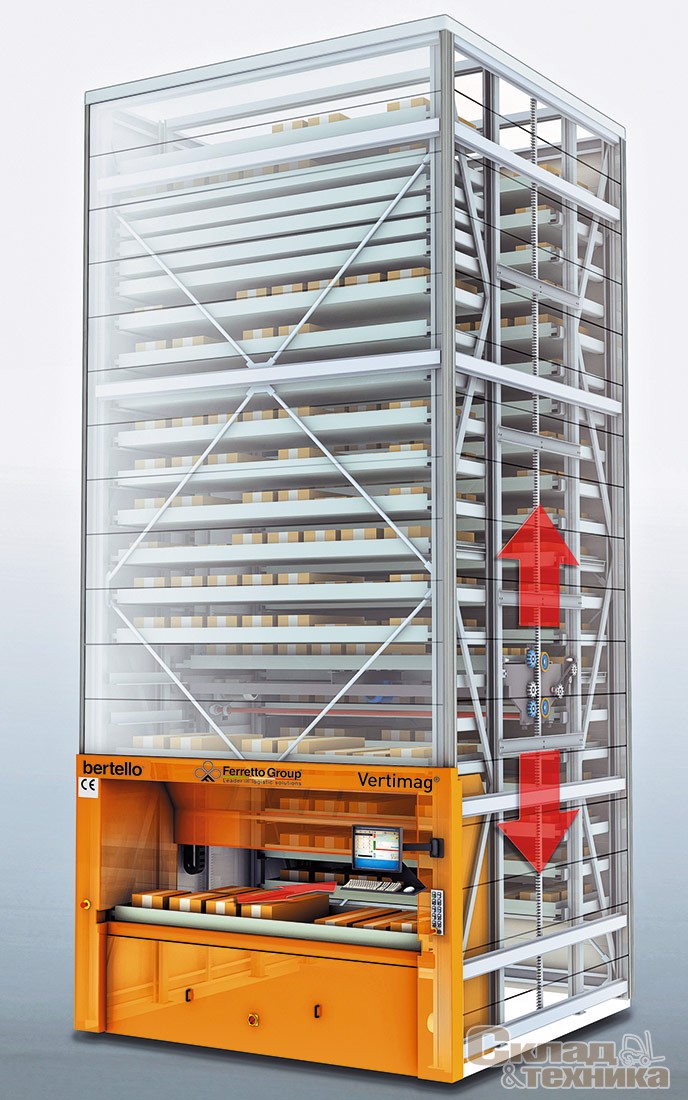

Это сложноорганизованные автоматизированные системы закрытого типа, предназначенные для хранения мелкосортных и штучных предметов и товаров. Их принцип работы основан на реверсивной грузоподъемной системе элеваторного типа.

Внутри корпуса установлены:

несущая рама;

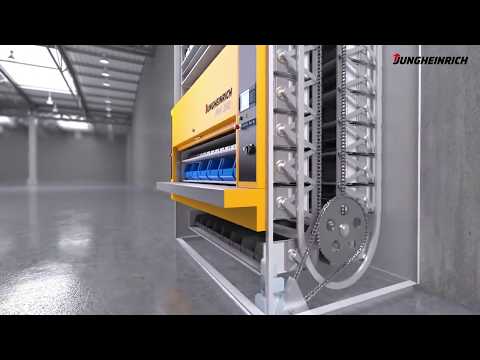

лифтовый механизм с редуктором и электродвигателем;

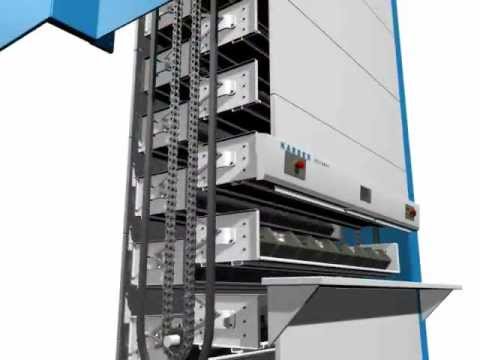

цепные траверсы, на которых шарнирно закреплены полочные блоки.

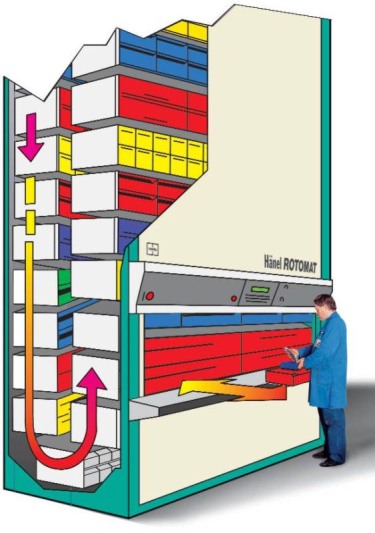

Управляя направлением вращения вала, электропривод стеллажа приводит в движение цепи. Вращаясь вместе с полками, они перемещают и полочные ярусы. Таким образом, согласно поступившему заданию в рабочее окно подается полка с нужной товарной позицией. Это может быть номер полки или ячейки, артикул или код детали и запчасти.

Конструктив позволяет выполнять системы хранения до 12 метров в высоту и различной ширины.

При этом в них можно устанавливать полочные блоки простые, секционные и комбинированные, а рабочее окно может закрываться роллетными дверцами, цельной или секционной перегородкой, автоматической шторкой. В них легко интегрировать любые программы управления товаропотоком и при необходимости можно ввести персонифицированный и ограниченный доступ к содержимому.

Таким образом, установка и эксплуатация стеллажей с элеватором позволяет:

увеличить эффективность производства;
повысить коэффициент использования объема склада;
улучшить качество контроля за поступлением и расходом материальных ценностей;
отказаться от использования штабелирующей техники и лестниц;
обеспечить безопасные условия труда для сотрудников.

Где может использоваться оборудование

Устанавливаться и использоваться стеллаж элеваторного типа может во всех отраслях и сферах человеческой деятельности, а также:

в производственных сборочных цехах;
на крупных и небольших предприятиях;
в помещениях любой площади и высоты;
на складских участках комплектации заказов.

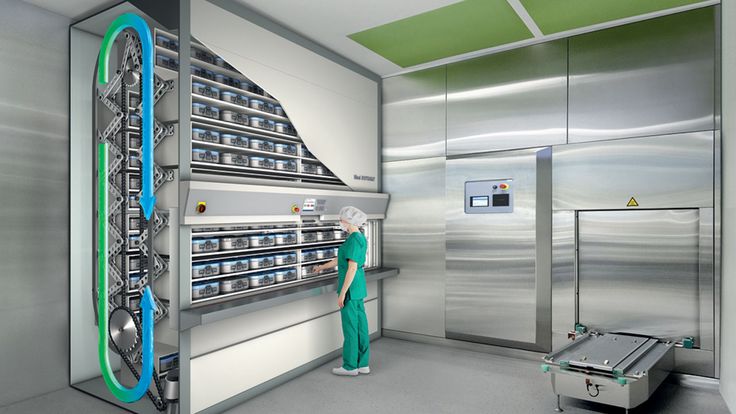

Наиболее эффективна эксплуатация таких стеллажей для склада электроники, косметических средств, фармпродукции и ювелирных изделий. Но практика показывает, что и на предприятиях, где используется обширная номенклатура испольных деталей, инструментов и заготовок, они также быстро окупаются и оправдывают свое применение.

Технические данные

Высота стоек до 8 м

Ширина до 30 метров

Высота, м	Ширина, м
до 8	30

Применение

Элеваторный стеллаж: Металлопрокат – по полочкам

В цехе 180 НПК «Уралвагонзавод» (УВЗ) с запуском производства модельно-стержневой оснастки на существующих площадях появились новые участки. Вместе с этим начались значительные трудности со складированием металлопроката в соответствии с требованиями безопасного размещения. Проблему решил стеллаж элеваторного типа производства УВЗ.

Благодарим редакцию газеты «Машиностроитель» АО «НПК «Уралвагонзавод» за предоставление данного материала.

— В одной из командировок я побывал на московском ракетно-космическом заводе имени Хруничева, где обратил внимание на работу элеваторного стеллажа, – рассказывает начальник цеха 180 Василий Кузнецов. – Решил, что подобный можно внедрить и в 180-м. Техническая документация на стеллаж была переработана специалистами отдела 12 по чертежам завода имени Хруничева. Конструкция изготовлена работниками цеха 960, ряд узлов и деталей выполнен совместно с цехом 180.

– Это был трудоемкий процесс, – говорит заместитель начальника цеха 960 Андрей Воловода. – Возникали сложности с изготовлением габаритных деталей и узлов, поэтому в процессе сборки применялись новые конструкторские решения, например, цельный узел заменяли сварным. Сборка транспортных узлов производилась на площадях цеха 960, а укрупненную сборку и монтаж стеллажа делали рабочие цеха 816.

В целях безопасной эксплуатации открытые вращающиеся части были изолированы с помощью специального кожуха, разработанного специалистами отдела 12.

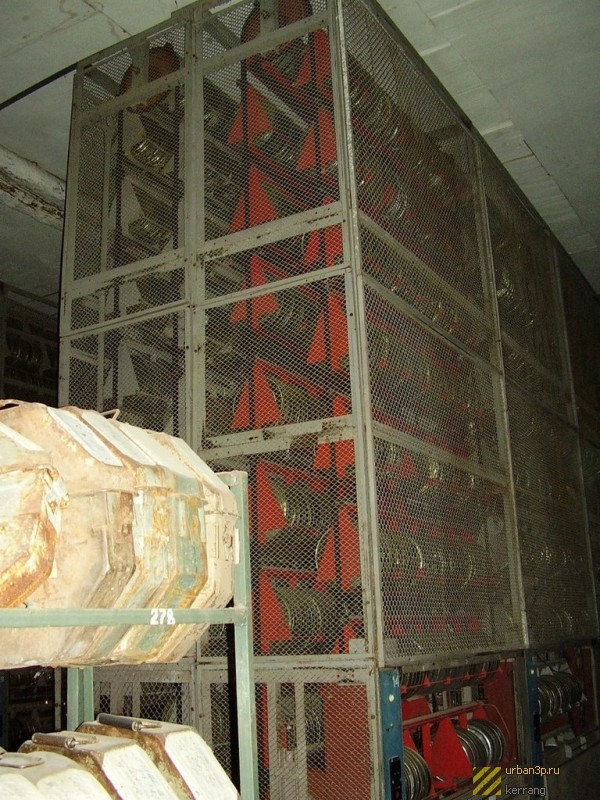

Грузоподъемность одного стеллажа – 32 тонны, это примерно полвагона металла. Он предназначен для хранения мелкого и среднего круглого проката диаметром до 150 мм – наиболее массовой номенклатуры цеха 180. В стеллаже – 16 ячеек, в них складируется металлопрокат, грузоподъемность каждой – две тонны. Оператор с помощью пульта управления опускает ту ячейку, которая необходима. Загрузка и выгрузка заготовок происходит с помощью крана.

– Сейчас мы размещаем в ячейках металлопрокат и одновременно проводим внеочередную инвентаризацию металла – пересчитываем, перевешиваем, раскладываем по маркам стали, по сортаменту, – поясняет Василий Андреевич. – На каждый вид металлопроката есть маркировочные данные и документы. Так, к использованию горячекатаных сертифицированных материалов, предназначенных для изготовления съемных грузозахватных приспособлений, предъявляются очень высокие требования, и эти заготовки должны храниться отдельно. Стеллаж элеваторного типа помогает поддерживать порядок и культуру производства в цехе, повышает безопасность труда, обеспечивает учет, контроль и сохранность проката металла. Это экономия площадей и средств – чем крупнее партию мы приобретаем, тем ниже цена. Тем не менее, на сегодняшний день металлопроката в 180-м в два раза больше, чем могут разместить два элеваторных стеллажа. Поэтому поставлена задача – совместно с отделом 10 унифицировать применяемые сортаменты и марки стали, чтобы разместить в стеллажах все виды мелкого и среднего проката.

– Приспособление для вертикального хранения металла намного удобнее, – отмечает старший мастер заготовительного участка цеха 180 Сергей Казимирский. – Решетчатая система позволяет видеть нужные материалы. Металл хранится партиями и используется по необходимости.

На заготовительном участке все рабочие обучены и аттестованы по вновь разработанной и утвержденной программе, поэтому недостатка в работниках для обслуживания стеллажей элеваторного типа нет.

– Теперь я затрачиваю меньше сил и времени на подъем металла и загрузку его на станок, – говорит стропальщик Андрей Дубок. – Мы, рабочие, очень ждали этот стеллаж и остались довольны новинкой, которая значительно облегчила наш труд.

Текст: Марина Карачева, Фото: Людмила Иванова

Лифты с реечной передачей — Лифты с тяговым редуктором

При определении технических характеристик вашего промышленного лифта учитывайте следующие преимущества и преимущества, которые лифт с реечной передачей имеет по сравнению с лифтом с тяговым приводом. Лифты с редуктором работают за счет использования шестерен для наматывания стальных подъемных канатов или тросов по приводному валу. Этот приводной вал приводится в действие высокоскоростным двигателем, обычно установленным в отдельном машинном отделении, для подъема легкового автомобиля.

Лифты с реечной передачей работают по-другому, поскольку в них нет подъемных канатов или тросов. Приводной двигатель прикреплен к верхней части автомобиля, а ведущая шестерня, называемая шестерней, прикреплена к двигателю. Это позволило установить постоянно установленную зубчатую рейку, создав систему лифта без проскальзывания для использования в суровых условиях, например, на строительной площадке под открытым небом.
Запрос цитату
Степень-и-пино-приводной лифт
Нет конструкционных расходов
Не требуется машинная комната
Не требуется подъема
No Hover Hoads
Уровень.
МЕНЬШИЕ ЗАТРАТЫ НА УСТАНОВКУ
Оборудование, предназначенное для более быстрой установки (3-4 недели)
Оборудование может быть установлено с помощью крана
Установка не выполняется в ограниченном пространстве
ПРОИЗВОДИТСЯ ТОЛЬКО ДЛЯ ПРОМЫШЛЕННОГО ИСПОЛЬЗОВАНИЯ
Предназначен для использования на открытом воздухе
Может храниться на открытом воздухе после доставки
Блок может быть расположен снаружи объекта; позволяет увеличить производственную площадь
НЕМНОГО МЕХАНИЧЕСКИХ ЗАТРАТ
Односкоростной переменный ток с частотно-регулируемым приводом; более плавный ход, точное выравнивание
Двери, предназначенные для движения вилочных погрузчиков
Возможна обслуживаемая высота крыши
Light counter weighted doors – smooth manual operation
IMPROVED CORROSION PROTECTION
Hot-dipped galvanized components
SS options
Solid doors or perforated
Sealed bearings
LOWER SERVICE COSTS
Владельцу предоставляются подробные инструкции по обслуживанию для внедрения в свою программу PM
Владельцу предоставляется подробное обучение обслуживанию
Трусивый привод лифта
Страбония конструкции
Требуется машинная комната
Закрытый подъемник Требуется
. более длительная установка (8-10 недель)
Оборудование не может быть установлено с помощью крана
Установка выполняется в ограниченном пространстве
Изготовлен в основном для коммерческого использования
, предназначенные для использования в помещении
, должны храниться в помещении после доставки
Блок обычно размещены на объекте, который препятствует производственному пространству
. МЕХАНИЧЕСКИЕ ЗАТРАТЫ
Двухскоростной кондиционер с релейным логическим управлением
Двери, не предназначенные для движения вилочных погрузчиков
Фасад крыши не может быть обслужен
Автоматические двери являются чувствительными и подвержены сбоям
Тяжелые
Менее защита от коррозии
Окрашенные компоненты
Доржи для настройки
Greas Zert Wearnings. БОЛЬШАЯ СТОИМОСТЬ ОБСЛУЖИВАНИЯ
Владельцу не предоставлены инструкции по обслуживанию; необходимо использовать сервисную компанию
Владелец не прошел обучение обслуживанию
Нажмите здесь, чтобы отправить запрос на предложение
или позвоните нам сегодня по телефону 281-667-3000, чтобы узнать о предложении от Century Elevators
Запрос на предложение
Производители лифтов с реечной передачей — Поставщик реечной передачи
Компания Century Elevators является поставщиком зубчатой рейки. Как производитель реечных лифтов, наши стационарные реечные лифты с прочной сварной рамой обеспечивают безопасную и надежную вертикальную транспортировку персонала грузоподъемностью от 650 фунтов до 650 фунтов. до 25 000 фунтов. Гибкие конфигурации обеспечивают индивидуальную настройку для удовлетворения практически любых требований приложения с полным набором функций безопасности. Являясь ведущим поставщиком реечных и шестеренчатых лифтов, наши реечные лифты используются во многих отраслях, включая нефтегазовую, нефтехимическую, судостроительную, мостостроительную и энергетическую отрасли.
ПОСМОТРЕТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗАПРОСИТЬ ЦЕНУ
Команда отраслевых экспертов компании Century Elevators обладает знаниями для разработки безопасного, эффективного и экономичного подъемного решения для перемещения персонала. Мы специализируемся на лифтах с реечной передачей , которые безопасны, просты в установке и обеспечивают максимальную эффективность работы. Реечные лифты являются автономными и устанавливаются непосредственно в существующей или новой конструкции, что делает их идеальными для промышленного применения.
Линейка лифтов для персонала Century Elevators доступна для покупки или аренды из нашего обширного парка лифтов, которые соответствуют или превосходят применимый стандарт ANSI и действующие правила OSHA. Century Elevators — это ваш универсальный ресурс для разработки технологически продвинутых, безопасных, эффективных и экономичных лифтов для персонала.
Компания Century Elevators разрабатывает и поставляет лифты специального назначения, используемые для вертикальной транспортировки персонала и его инструментов на рабочей площадке. В Century Elevators наш опыт заключается в предоставлении безопасных подъемных систем, которые используются во многих областях промышленности.
Компания Century Elevators производит лифты для опасных зон, предлагая взрывозащищенные системы, защищающие персонал, материалы и оборудование. Наши взрывозащищенные лифты спроектированы так, чтобы выдерживать потенциальные взрывы, утечки химикатов и другие опасные среды.
От проектирования до установки и текущего обслуживания, компания Century Elevators стремится обеспечить высочайшее качество обслуживания клиентов и обслуживания для вас и вашего реечного лифта.
SPECIFICATIONS
MODEL NUMBER
LOAD CAPACITY
LIFTING SPEED
INTERIOR DIMENSIONS: W X L X H
PDF
QUOTE REQUEST
IL 0310
650 lbs
130 ft/min
2′ 11“ x 3 ‘3 ”x 7’ 3”
PDF
IL 0413
1000 фунтов
130 футов/мин
2 ’11 «X 4′ 3” x 7 ‘3 «
PDF
Ил 1118
2500 фунтов
130 футов/мин
4 ’11 «x 5′ 11 x 7 ‘3”
PDF
IL 1524
3500 фунтов
130 FT/MIN
4′ 11 x 7 ’11 ‘x 7’ 3 «
PDF
IL 2030
4500 фунтов
130 футов/мин
4 ’11» x 9′ 10 «x 7 ‘3»
PDF
il 3038
6600 фунтов
130 футов/мин
4 фута 11 дюймов x 12 футов 6 дюймов x 7 футов 3 дюйма
PDF
IL 3240
7000 фунтов
130 футов/мин
4 фута 11 дюймов x 13 футов 2 дюйма x 8 футов 2 дюйма
НАШИ ПОСТОЯННЫЕ ЛИФТЫ платформа подходит для работы.
Наши стационарные лифты спроектированы и доставлены нашей командой экспертов. Узнайте больше о наших возможностях и процессе.
СТАЦИОНАРНЫЕ ЛИФТЫ
НАЛИЧНОЕ ОБОРУДОВАНИЕ
ЗАПРОСИТЬ ЦЕНУ

Лифты для персонала
Наши лифты для персонала обеспечивают безопасную и надежную вертикальную транспортировку персонала грузоподъемностью от 660 фунтов до 660 фунтов. до 25 000 фунтов.
УЧИТЬ БОЛЬШЕ
Лифты специального назначения
Специалисты готовы разработать безопасное, эффективное и экономичное лифтовое решение для вашего уникального применения.
УЧИТЬ БОЛЬШЕ
Взрывозащищенные лифты
Наши взрывозащищенные лифты спроектированы и изготовлены для установки в очень нестабильных рабочих средах.
УЧИТЬ БОЛЬШЕ
Замена подъемника с ременным ремнем
Мы предлагаем экономичную стационарную систему подъема с реечной передачей для замены опасных подъемников с ременным ремнем.

УЧИТЬ БОЛЬШЕ
Грузовые перевозки и перевозки грузов
Компания Century Elevators предлагает высокотехнологичные вертикальные подъемные механизмы для перевозки грузов и грузов.
УЧИТЬ БОЛЬШЕ
Безопасность, на которую можно положиться
Мы проектируем, поставляем, устанавливаем и обслуживаем лифты, транспортные платформы и подъемные механизмы для безопасного вертикального перемещения персонала и материалов на рабочую площадку. Наше оборудование соответствует или превосходит все требования ANSI и OSHA для своего конкретного назначения. Кроме того, Century Elevators поддерживает исключительный рейтинг в ISNetworld, PEC и других проверенных базах данных по безопасности, чтобы гарантировать, что вы получаете самую последнюю политику и процедуры безопасности. Наша программа безопасности направлена на обеспечение того, чтобы политики были не только эффективными, но и соблюдались.
