Подойдет ли композитная арматура для ленточного фундамента

Возведение загородного коттеджа, частного дома начинается с укладки опоры. Арматура для ленточного фундамента является основой, на которой затем выстраивают здание. Каждое строение предварительно рассчитывается, подбирают толщину стержней, их количество.

Арматура для фундамента, цена на большие оптовые заказы уточняется у менеджеров нашей компании «Сетка Плюс».

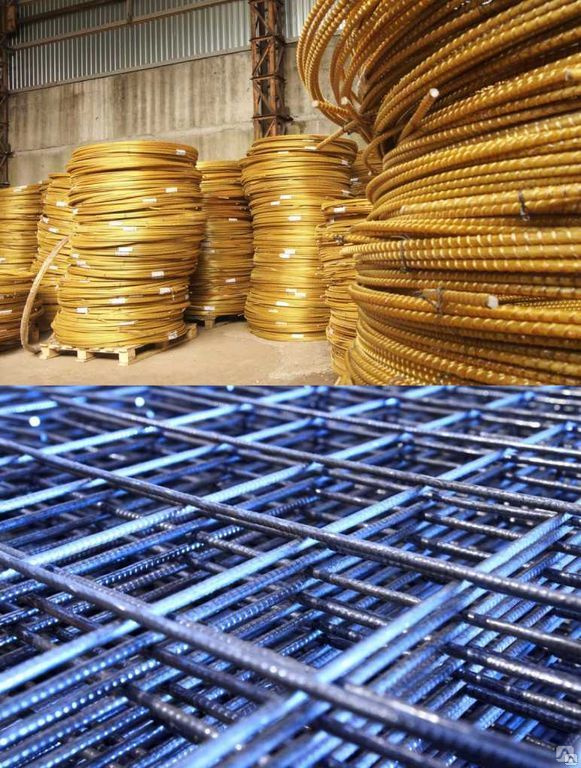

Особенности композитной арматуры

Композитная арматура в ленточном фундаменте представлена изделиями, созданными из стеклянных или базальтовых волокон, пропитанных для связки полимерной основой. Их также изготавливают из углеродных и арамидных волокон.

Материалы стержней влияют на состав, их изготавливают из стекло -, базальто- и углепластика. Он легко определяется по внешним признакам:

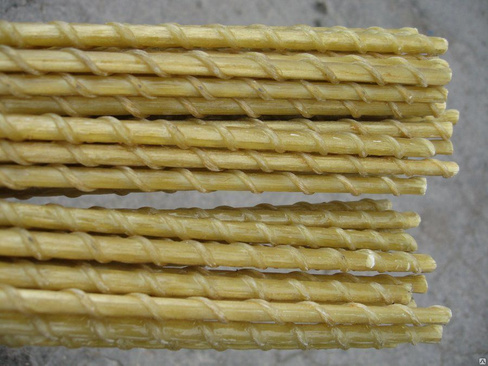

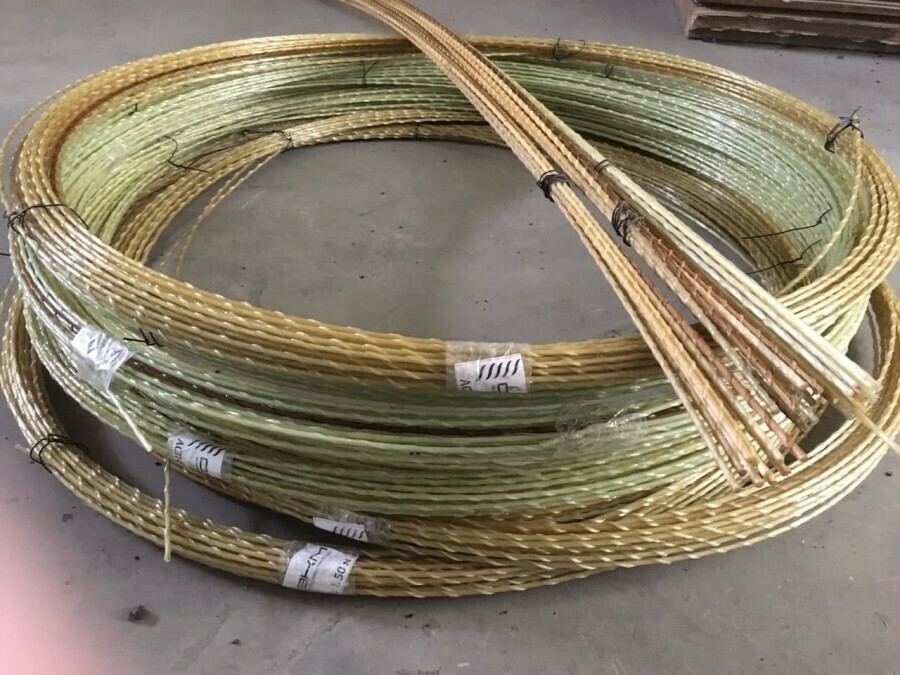

• Стеклопластиковые прутья светлых тонов, отливают желтизной;
• Базальтовая и углепластиковая окрашена в чёрный тон.

Изделие имеет сечение, которое обеспечивает нужный режим работы армированных бетонных конструкций. Для визуального отличия стрежней с разными диаметрами, улучшения их вида, некоторыми производителями в состав сырья добавляются цветные пигменты.

Строительный материал выполняется:

• Из стеклопластика (АСП). Стекловолокно смешивают с термореактивными смолами, выполняющих роль связующих элементов. Отличительной особенностью является маленький вес и высокая прочность;
• Из базальтопластика. В основе – базальтовые волокна, связующий элемент из органической смолы. Преимущества — высокая стойкость к воздействиям щелочей, кислот, газов, солей.

Прочную основу стержня производят из элементов с вяжущими свойствами. Они придают изделиям необходимую прочность. Применение — жилое и промышленное строительство. Стеклопластик обладает преимуществами перед бетонными конструкциями, используется для укрепления:

• бетонных сооружений, выполняющих ограждающую функцию;
• кладки из пенобетона или газобетона;

Особенности ленточного фундамента

Наибольшую популярность среди опорных конструкций, которые возводятся под здание для строительства загородных коттеджей, имеют ленточные опоры. Они способны выдерживать нагрузки деревянных и кирпичных построек, незаменимы для зданий, у которых массивные стены, они:

• Просты в возведении;
• Обходятся сравнительно не дорого;
• Подходят для разных типов строения.

Имеют разновидности монолитной и сборной конструкции.

Для опор присущи следующие особенности:

• Соблюдение температурного режима;
• Чёткое исполнение технологического процесса;
• Подготовка опалубки;
• Дополнительное уплотнение бетонного слоя;
• Надёжность, долговечность.

Чтобы сделать расчет арматуры для ленточного фундамента, требуется руководствоваться правилами СП по бетонным и железобетонным конструкциям. Расчёт выполняют поэтапно:

1. Определяют несущую способность конструкции и оценку управляться с нагрузкой.
2. Определяют показатель жесткости (учитывают деформацию и величину трещин изделия на железобетонной основе).

Совместимость композитной арматуры и ленточного фундамента

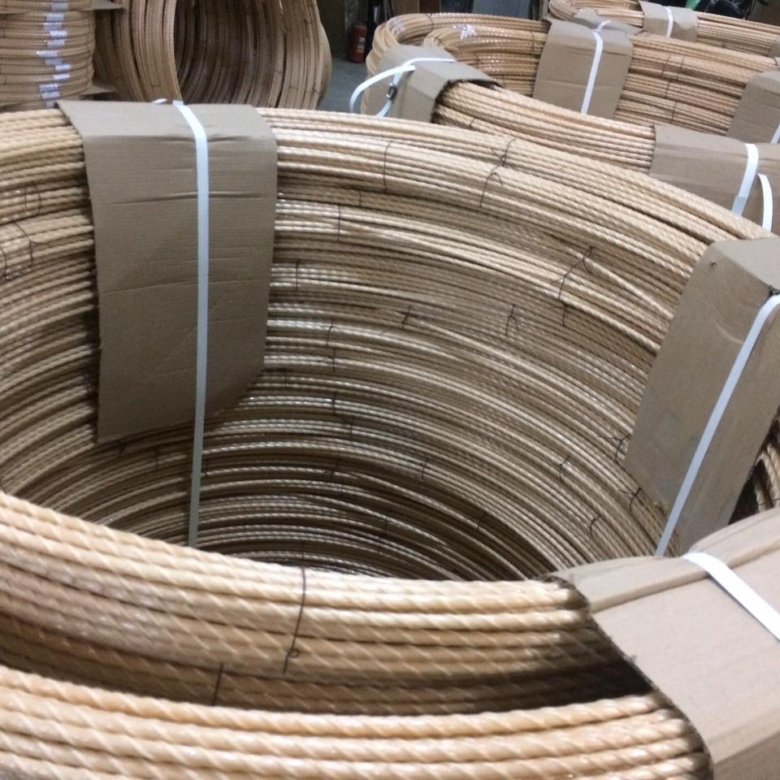

Композитный материал применяют при строительстве домов до 4 этажей. Он лёгкий, поставляется в бухтах до 100 метров.

Нарезка прутков из бухты не составляет труда, а вязка делается без швов. Толщина арматуры для ленточного фундамента выбирается согласно требуемым правилам использования материалов. Каркас монтируют с помощью вязки. Тоненькие прутики связывают в прямоугольники, выполняя установленные требования, как вязать арматуру для ленточного фундамента.

Узнать, сколько арматуры для ленточного фундамента нужно, можно при помощи специального калькулятора.

Преимущества использования стеклопластиковой арматуры для ленточного фундамента

Ленточные опоры очень прочные и надёжные. В строительстве применяют стеклопластиковые и базальтопластиковые материалы, у которых имеются положительные качества:

• Отсутствуют коррозийные процессы;
• Обладают малым весом и небольшими габаритами;
• Доступная цена;
• Повышенная прочность, превышающая в 2 раза металлические стержни соответствующего сечения;
• Низкая теплопроводность;
• Не проводят электричество.

К недостаткам композиционных материалов относят невозможность проведения сварочных работ во время обустройства каркаса опоры.

Изделия производят из стержней толщиной от 4 до 18 мм. Поверхность имеет насечку или навивку. Изготавливают из материалов:

• Волокон неорганического сырья;
• Полимерной добавки, в состав которой входят термопластичные или термореактивные структуры.

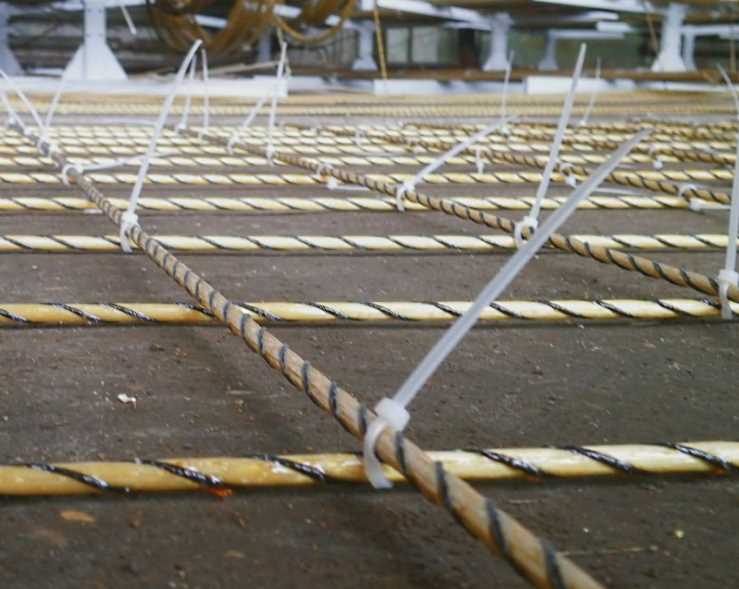

Для строительства домов, коттеджей предварительно определяют, какая арматура нужна для ленточного фундамента. Композиционные прутики для закладки используют аналогично стальным стержням. Из прутов собирается каркас с определённым шагом. Места пересечений крепят стяжками, вязальной проволокой.

Производителями не предоставлены рекомендации, запрещающие применение композитного армирования при возведении любого вида фундамента. Для малоэтажных построек опоры выполняют с учётом, сколько арматуры на ленточный фундамент будет использовано.

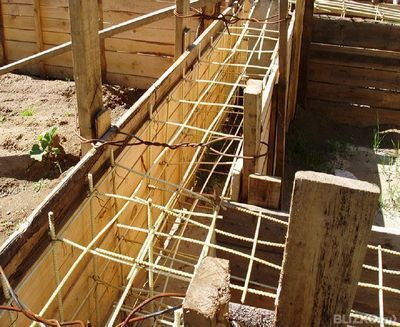

Армирование ленточного фундамента композитной арматурой из стеклопластика

В зависимости от сечения опора бывает прямоугольной и Т-образной:

1. При выполнении Т-образной конструкции стенка работает на сжатие. Стеклопластик в стену можно закладывать без предварительных расчётов. Подошва воспринимает изгиб, поэтому для неё нужно рассчитать, сколько нужно материала для ленточного фундамента.
2. Для прямоугольного сечения применяют композитные стержни. Это связано с работой конструкции на сжатие.

Стеклопластиковые изделия активно используются для постройки опоры жилого дома, являющегося самой главной частью сооружения. Неправильно уложенная опора приводит к быстрому разрушению и деформации строения. Композитный материал используют для поддержки и увеличения крепости фундамента. Стеклопластиковую арматуру для ленточного фундамента скрепляют в единый каркас и заливают бетонной смесью для получения единой монолитной плиты.

Для получения качественного каркаса необходим специальный инструмент, помогающий выгибать прутья и стержни. Чтобы построить ленточный фундамент из композитного материала, необходимо определить, какую арматуру используют для ленточного фундамента. Затем требуется:

• Прорыть траншею длиной;
• Рассчитать закладочную глубину;
• В созданную прослойку добавляют гравий, который улучшает укладку. Её обильно поливают;
• Создают стеклопластиковую арматуру для ленточного фундамента;
• Монтаж проводят на кирпиче или другую опору;
• Определяют, какой диаметр арматуры нужен для ленточного фундамента (обычно используют прутья диаметром 8 мм), шаг арматуры в ленточном фундаменте;
• Прутья монтируют равными промежутками и закрепляют их вертикальными и поперечными стойками с промежутками в 40 см. На них затем фиксируют первые верхние прутики арматуры и связывают между собой поперечными прутиками.
• Перед тем, как вязать арматуру, продольные прутья раскладывают на земле, делают отметки в местах фиксации поперечных элементов, следя за тем, чтобы углы арматуры ленточного фундамента находились под прямым углом;
• Шаг арматуры может составлять от 15 до 30 см:
• Определяют, сколько нужно арматуры для ленточного фундамента.

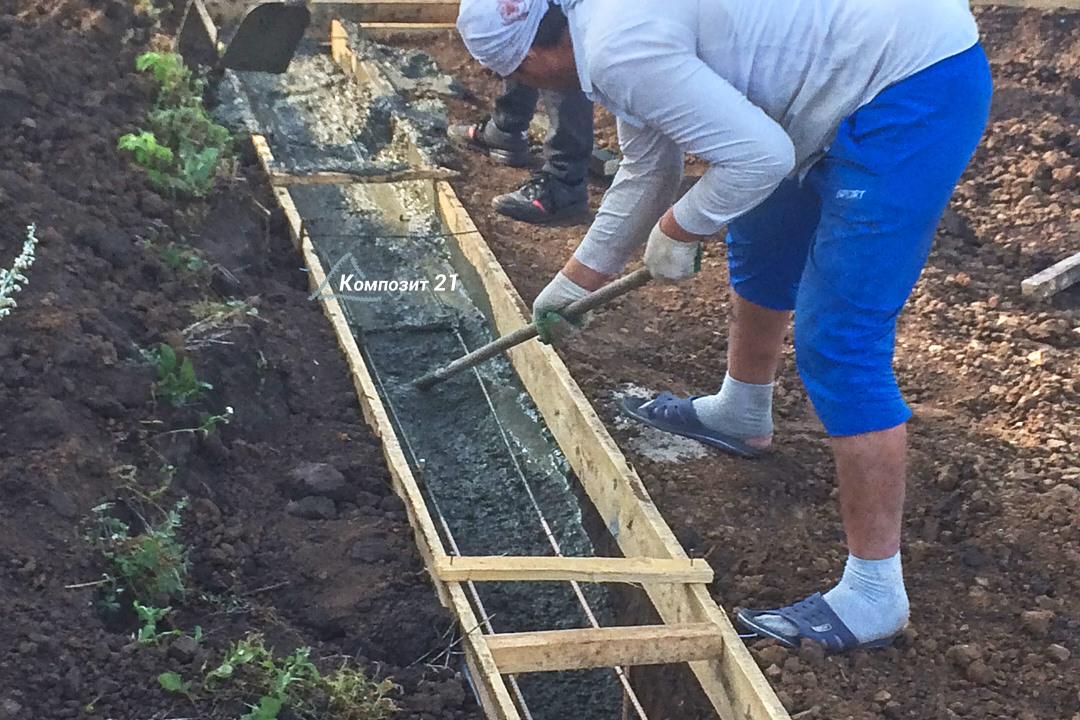

Далее подготавливают опалубку опоры из доски, сколачивая прямоугольник нужного размера. Подготовленные прямоугольники собирают в коробку и устанавливают на место, где установят ленточный фундамент, пластиковая арматура совместно с распорными брусками будет посыпана грунтом, а готовую форму зальют бетоном.

Строительные площадки не обходятся без композиционных материалов, которые удешевляет постройку, сохраняя при этом высокое качество и надёжность опоры строения.

«Сетка Плюс» — завод стеклопластиковой арматуры, лидер на рынке металлической сетки и композитной арматуры. На нашем сайте вы также можете приобрести арматурную сетку для фундамента и сетку кладочную по выгодной цене.

Стеклопластиковая арматура для фундамента 3-х этажного дома в поселке Песочное

• Подготовка участка

  Подготовка участка для строительства. Снятие плодородного слоя.

• Подсыпка подушки под плиту фундамента

  Устройство подушки под плиту фундамента. Песок насыпается на уложенный заранее геотекстиль

• Трамбовка песка

  Перед заливкой плиты фундамента необходимо утрамбовать песчаную подушку

• Устройство канализации

  Перед заливкой фундаментной плиты необходимо заранее проложить все трубы (канализацию)

• Вязка арматурного каркаса

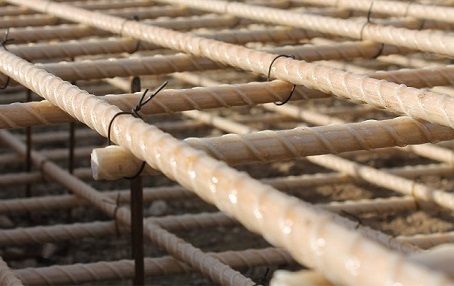

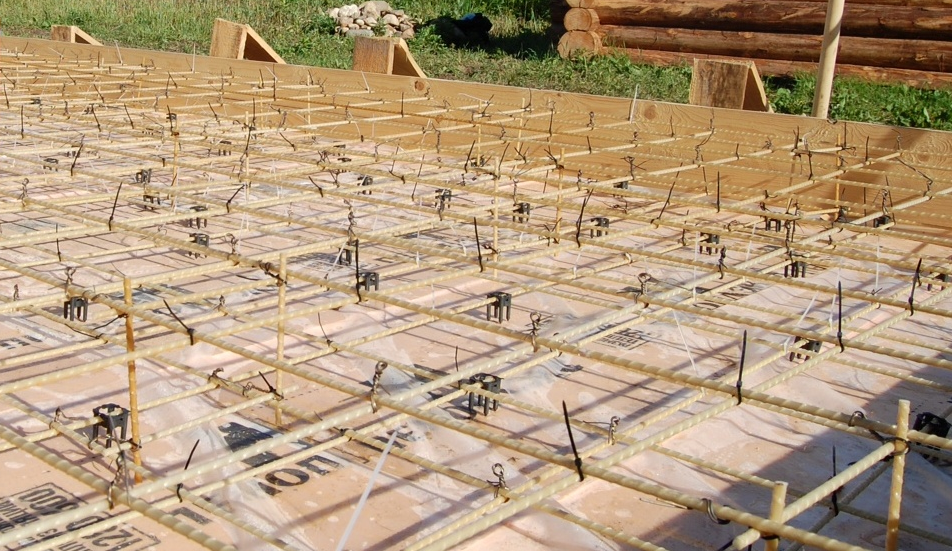

  Уложена пленка, слой теплоизоляции, начинаем вязать каркас из стеклопластиковой арматуры

• Стеклопластиковая арматура для фундамента

  Вяжем карскас для плиты фундамента из стеклопластиковой арматуры

• Заливка фундамента со стеклопластиковой арматурой

  Каркас из композитной стеклопластиковой арматуры готов.

  Следующий этап — заливка бетона

• Заливка фундамента со стеклопластиковой арматурой

  Каркас из композитной стеклопластиковой арматуры готов. Следующий этап — заливка бетона

• Стеклопластиковая арматура в фундаменте

  Стеклопластиковая арматура в фундаменте связаны обычной стальной проволокой. «Лягушки» сделаны из гладкой стальной арматуры 6мм

• Заливка фундамента

  Заливка бетона в фундамент с композитной арматурой

• Заливка бетона

  Заливка бетона в фундамент с композитной арматурой

• Фундамент с композитной арматурой

  Заливка бетона в фундамент с композитной арматурой

• Фундамент залит бетоном

  Заливка бетона в фундамент с композитной арматурой

• Возведение стен по монолитной технологии

  Возведение стен по монолитной технологии.

  Бетон заливается в несъемную опалубку Velox. Горизонтальное армирование производится композитной арматурой 12мм, вертикальное — стальной 14мм

• Заливка бетона в стены с композитной арматурой

  Возведение стен по монолитной технологии. Бетон заливается в несъемную опалубку Velox. Горизонтальное армирование производится композитной арматурой 12мм, вертикальное — стальной 14мм

• Заливка бетона в стены с композитной арматурой

  Возведение стен по монолитной технологии. Бетон заливается в несъемную опалубку Velox. Горизонтальное армирование производится композитной арматурой 12мм, вертикальное — стальной 14мм

• Армирование стен с применением композитной арматуры

  Возведение стен по монолитной технологии. Бетон заливается в несъемную опалубку Velox. Горизонтальное армирование производится композитной арматурой 12мм, вертикальное — стальной 14мм

• Армирование стен с применением стеклопластиковой арматуры

  Возведение стен по монолитной технологии. Бетон заливается в несъемную опалубку Velox. Горизонтальное армирование производится композитной арматурой 12мм, вертикальное — стальной 14мм

• Готов первый этаж дома из Velox-а

  Готов первый этаж дома из Velox-а, построенного на фундаменте, армированном композитной арматурой

• Возведение стен по монолитной технологии

  Возведение стен по монолитной технологии. Бетон заливается в несъемную опалубку Velox. Горизонтальное армирование производится композитной арматурой 12мм, вертикальное — стальной 14мм

• Дом из Velox-a

  Готов первый этаж дома из Velox-а, построенного на фундаменте, армированном композитной арматурой

На главную / СТАТЬИ / Velox (Велокс) / Стеклопластиковая арматура для фундамента 3-х этажного дома в поселке Песочное

07.07.2012 Velox (Велокс), Композитная арматура, Несъемная опалубка, НОВОСТИ, СТАТЬИ, Стеклопластиковая арматура 1 Комментарий 17,164 Просмотры

В мае-июле 2012 года в поселке Песочное Ленинградской области компанией «Велокс-СПб» был построен 3-х этажный коттедж. Строительство велось с использованием композитной стеклопластиковой арматуры. Стеклопластиковая арматура применялась в фундаменте, а также при армировании бетонных стен, заливавшихся по монолитной технологии в несъемную опалубку «VELOX». Фундамент заливался в виде плиты площадью 170 м.кв. Для армирования фундамента применялась композитная стеклопластиковая арматура диаметром 10 мм. Плита фундамента имела трехслойное армирование. Для устройства трехслойного арматурного каркаса плиты фундамента с ячейкой 200 х 200 мм понадобилось 5100 метров погонных стеклопластиковой арматуры с диаметром 10 мм.

Выпуски из плиты фундамента производились стальной арматурой класса А3 с диаметром 14мм. Стены дома возводились методом заливки бетона в несъемную опалубку «VELOX» Вертикальное армирование стен производилось с использованием стальной арматуры класса А3 диаметром 14 мм, горизонтальное армирование стен производилось с использованием стеклопластиковой композитной арматуры диаметром 12 мм.

Мы собрали фотографии с этой стройки в фотогалерею под названием «Стеклопластиковая арматура в фундаменте»

В 2012 году стеклопластиковая арматура для фундамента применялась не так часто, как сейчас. Для привлечения клиентов нам приходилось идти им навстречу, предоставляя возможность размещения специального заказа на изготовление арматуры. Под специальным заказом подразумевается запрос на изготовление арматуры определенного диаметра в виде хлыстов определенной, нестандартной длины! Кто-то возможно скажет: «Ну и что тут такого?» На практике такая возможность сильно экономит время и деньги заказчика.

Экономия времени и денег заключается в том, что клиент может заказать набор арматурных хлыстов любой длины, используемой в его конструкции. Таким образом, после доставки ему не придется тратить время на сращивание отдельных хлыстов до требуемой длины (какой бы большой она не была). Так же, покупателю не придется нести затраты из-за отходов, образующихся при обрезании излишней длины, как это бывает при работе с хлыстами стандартных длин.

В случае со стальной арматурой такое невозможно в принципе!

Панорама

На карте

3-х этажный дом в поселке Песочное

Карта загружается.

Пожалуйста, подождите.

Невозможно загрузить карту — пожалуйста, активируйте Javascript!
→ подробная информация

3-х этажный дом в поселке Песочное 60.120442, 30.159466 пос. Песочный, ул. Садовая д. 39

Поделиться ссылкой

МеткиVelox Композитная арматура Композитная стеклопластиковая арматура Стеклопластиковая арматура Стеклопластиковая арматура для фундамента Стеклопластиковая композитная арматура

Предыдущий Заливка фундамента c композитной арматурой под цех центра AutoBull

Следующий Стеклопластиковая арматура в фундаменте

Проверьте также

Двухэтажный дом из пенобетона в поселке «Ближняя пристань» на фундаменте, армированном композитной арматурой. Строительство дома …

С одной стороны, если говорить просто о всех возможных вариантах, то композитную стеклопластиковую арматуру можно …

Армирование фундамента: особенности стеклопластиковой арматуры

Еще несколько лет назад для армирования фундаментов и стяжек в России применяли исключительно металлические изделия. Сегодня доступны аналоги тяжелой стальной сетки, один из них — стеклопластиковая арматура.

Для российского строительного рынка такой вид материала для армирования является относительно новым, в других странах арматурные пруты из композита применяются в строительстве и реконструкции примерно с 70-х годов прошлого столетия. Помимо стеклопластиковой к композитным относятся базальтокомпозитная,углекомпозитная и арамидокомпозитная арматуры, но они не получили широкого распространения ни в нашей стране, ни за рубежом.

Заказать стеклопластиковую арматуру в Тюмени от производителя вы можете в компании «Орион».

Что такое стеклопластиковая арматура

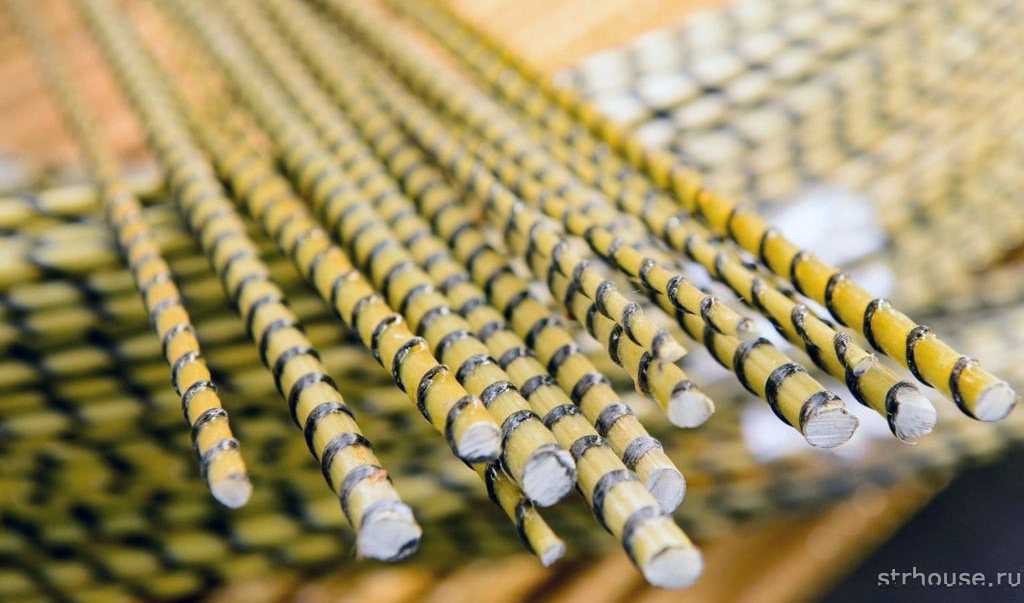

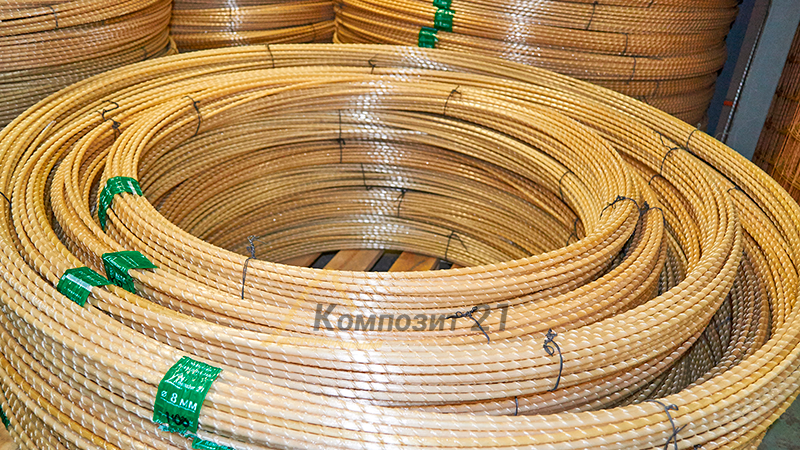

Для изготовления такой арматуры применяют стекловолокно — прочный, гибкий и эластичный материал. Волокна накрепко склеиваются при помощи полимерного состава.

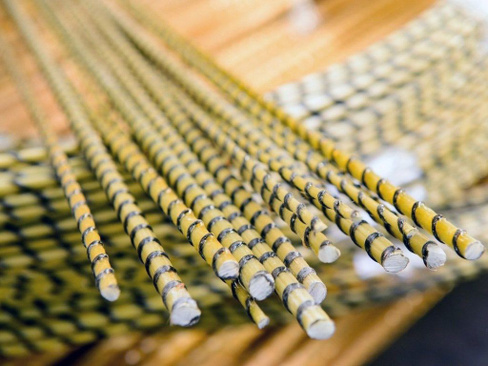

В разрезе прута видны его составляющие: основной ствол из параллельных волокон и спиралевидную намотку. Некоторые виды продукции имеют песчаное напыление, могут быть окрашены в синий, черный или другой цвет. Оттенок не влияет на технические характеристики материала.

Арматура композитная стеклопластиковая производится в бухтах до 12 мм и в прутках диаметром выше 12 мм.

Характеристики композитной арматуры

Стеклопластик имеет следующие физические свойства:

• высокая прочность;
• долговечность;
• эластичность;
• химическая инертность;
• отсутствие экранирующих свойств.

Вес стеклопластиковой арматуры меньше, чем металлической примерно в 4 раза. Масса композита примерно 1900 кг на кубометр, тогда как сталь весит не менее 7000 кг на м³.

Материал легко гнуть и сматывать в бухты. Одна бухта стеклопластиковой арматуры довольно компактна, что упрощает транспортировку материала — ее легко перевозить даже в багажнике легкового авто.

Вязка стеклопластиковой арматуры при выполнении армирования конструкций осуществляется на стяжку или вязальную проволоку, сварка при работе с композитным материалом не используется.

Область применения

Стержень из стеклопластика можно использовать для:

• Укрепления кладки. Кладочные растворы часто разбавляют противоморозными и другими добавками, разрушающими металл. Композит невосприимчив к воздействию агрессивных веществ.
• Армирования фундамента. Особенно часто при помощи стеклокомпозита укрепляют ленточный фундамент в домах малой этажности.
• Армировки стяжки. Арматурная конструкция продлевает срок службы стяжки, препятствует ее разрушению под воздействием усадки, механических нагрузок и других факторов.
• Армирования дорожных, береговых и других конструкций. Для стеклопластика, в отличие от металла, допустим прямой контакт с грунтом.

Особенности стеклопластиковой арматуры

Плюсы стеклопластиковой арматуры:

• малый вес — легко перевозить, нет необходимости в специальном транспорте и дополнительных рабочих на объекте;
• простота укладки — вязать композитную арматуру просто как вручную, так и с использованием механизированного вязального крючка;
• в два раза большая прочность по сравнению со стальной арматурой аналогичного диаметра — меньшая расчетная площадь, высокая надежность армирования;
• химические свойства — стеклопластик не подвержен коррозии, гниению, устойчив к агрессивным средам, низким температурам, что допускает ее применение в сложных условиях, без дополнительной гидроизоляции конструкции и других защитных мер;экономичность — цена композитной арматуры может быть больше, однако экономия достигается за счет использования наименования меньшего диаметра.

• низкая теплопроводность — композит не будет мостиком холода;
• вязка без швов — отсутствие сварных стыков, как самых слабых мест конструкции;
• экологичность — материал не выделяет токсичных веществ в течение всего срока эксплуатации;
• экономичность — цена композитной арматуры может быть больше, однако экономия достигается за счет использования наименования меньшего диаметра.

Минус стеклопластиковой арматуры — отсутствие возможности сгибать материал непосредственно на объекте даже при использовании строительного фена и другого инструмента для нагрева не получится. Если вам нужен гнутый особым образом стержень, необходимо заказать его изготовление у производителя.

Армирование фундамента стеклопластиковой арматурой

Армирование ленточного фундамента композитными стержнями позволяет увеличить его прочность и срок службы. Работа выполняется по следующему алгоритму:

1. Расчет диаметра и количества материала. Общей формулы для подсчета нет, так как нужный типоразмер выбирается исходя из многих факторов: тип и глубина фундамента, этажность и назначение строения, планируемая нагрузка.
2. Копка траншеи и создание песчано-щебеночной конструкции, уплотнение и выравнивание основания.
3. Возведение опалубки.
4. Установка опор из кирпичей, чтобы не укладывать армокаркас на дно траншеи.
5. Непосредственно обустройство и вязка армирующего каркаса.
6. Заливка бетонной смеси.
