Стеклопластиковая арматура для фундамента: отзывы специалистов

Жесткие требования конкуренции в сфере современного строительства заставляют искать способы снижения затрат, в том числе с применением новых материалов. Появляются новые рецептуры строительного камня, специальные марки бетонов, фундаментных составов, облицовочных и теплоизоляционных материалов. Параллельно на рынке, ранее традиционном для металлической арматуры и специальных конструкций, активно пытаются завоевать «место под солнцем» производители разнообразных композитных изделий. Чаще всего это неметаллические силовые элементы и стеклопластиковая арматура.

Почему появилась стеклопластиковая арматура на строительном рынке

Композитные материалы, и стеклопластиковая арматура в том числе, изготавливаются по относительно несложному технологическому принципу пропитки стеклянных или базальтовых волокон эпоксидной или полиэфирной смолой матрицы. Далее пучок формируется на станке в калиброванный по диаметру пруток композитной арматуры, и запекается при невысокой температуре в специальной сушильной печи. Обычно длина одного отрезка арматуры не превышает 100 м.

Стеклопластиковая арматура не требует работы сложного и дорогостоящего оборудования, поэтому сами производственные затраты относительно невелики, большую часть себестоимости составляет цена смолы для матрицы и стекловолоконного жгута. И все же, если сравнить стоимость стеклопластикового и стального прутка одного диаметра, металлическая арматура имеет складскую цену на 10-20% меньше, а это очень большая разница для такой сферы, как строительство.

Тем не менее стеклопластиковый материал достаточно сильно потеснил металлопрокатную продукцию, не в последнюю очередь из-за ряда специфических свойств, но главными факторами стали немного иные причины:

  1. Стеклопластиковая арматура все чаще стала применяться в частном малоэтажном строительстве. Она более доступна в работе, ее легче и намного дешевле перевозить, хранить, резать. Ее не нужно спрямлять и выравнивать перед использованием, как в случае со стальным вариантом. Материал можно купить целой бухтой и нарезать кусками самой нестандартной длины. Тогда как на стальной стандартный 11-метровый пруток пришлось бы немало отходов, если ваш фундамент, например, имеет армирование длиной 8 м;

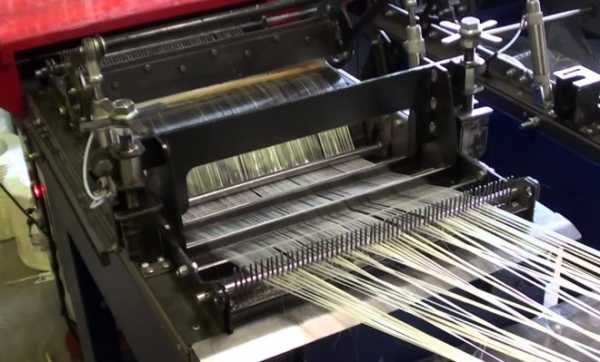

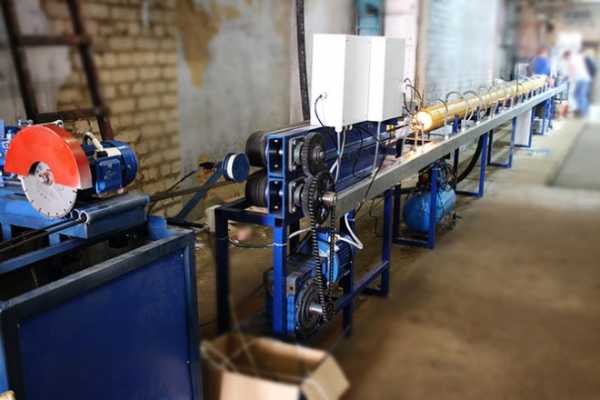

  2. Доступность оборудования для производства армирующего жгута позволило многим небольшим предприятиям — производителям стройматериалов наладить поточное производство стеклопластиковой арматуры в самых различных вариантах исполнения поверхности прутка. Огромное количество предложений, грамотная политика продаж и скрытая реклама позволяют диверсифицировать рынок;
  3. Стремление подрядчиков сэкономить в строительных работах на более выгодном материале для армирования, для чего зачастую используется формальный, «слепой» перерасчет по прочности эквивалента композитных материалов и стальной арматуры.

Отзывы специалистов, преимущества и недостатки композитной нитки

При желании можно отыскать самые сложные выкладки и довольно простые примитивные доводы о том, чем хороша или плоха стеклопластиковая арматура. Как правило, серьезные исследования и отзывы специалистов в большинстве случаев не дают конкретных рекомендаций, по сути, «горячей» проблемы фундамента, во многом возможности арматуры на стеклопластиковой основе приходится оценивать на собственный страх и риск.

Внимание! Среди многочисленных отзывов специалистов практически нет настоящих профессиональных экспертов в области строительной механики композиционных материалов. Их мнение и отзывы, как правило, отражаются в оценках и заказных расчетах конкретных строительных проектов, стоят немалых денег и на суд общественности не выносятся.

Профессиональным можно назвать подход, если отзывы тех или иных экспертов оценивают конкретную ситуацию использования, например, стеклопластикового прутка в фундаменте дома с использованием практических результатов и анализом причин. В противном случае назвать такие отзывы специалистов можно в лучшем случае рекламой или антирекламой.

Использование стеклопластикового прутка в фундаменте

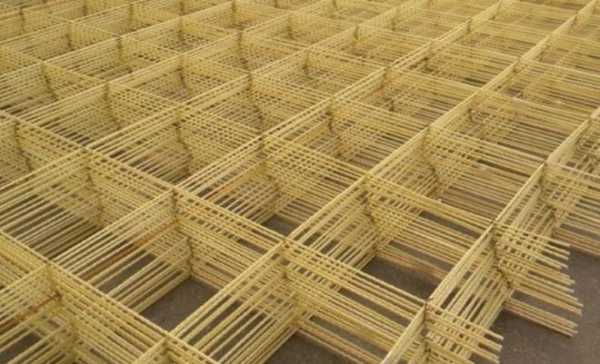

Применение арматурных сеток на основе стеклопластиковых силовых элементов началось с 60-х годов прошлого века. Кроме того, построено и находится в эксплуатации достаточно большое количество зданий и технологических сооружений из камня и бетона, в фундаменте и стенах которых использовано армирование на стеклопластиковой основе. Отзывы о состоянии построек с элементами стальной и стеклопластиковой арматуры и многолетнем опыте эксплуатации дадут больше, чем все теоретические выкладки «знатоков», вместе взятые.

Практически все, кто снимает ролики или выкладывает свое мнение о недостатках стеклопластиковой арматуры, — это или менеджеры продаж конкурирующего стального проката, или дилетанты, путающие причины и следствия основных принципов прочности и жесткости конструкций. В большей части такие рассуждения о недостатках стеклопластиковой арматуры сопровождаются формулами и данными о прочности стали и композита. Но внятных причин или процессов, по которым нельзя использовать стеклопластиковое армирование, нет. Если человек, взявшийся комментировать преимущества и недостатки стеклопластикового армирования, не продемонстрировал на практике фрагмент разрушенного бетона или куска фундамента со стеклопластиковой арматурой, все его рассуждения остаются фантазиями на произвольную тему.

Стеклопластиковая арматура используется в строительстве, машиностроении, в специальных проектах уже более 40 лет. Если для вас этот вопрос принципиален, обратитесь в старые советские учебники 70-х годов прошлого века, журналы по строительной тематике, в этих источниках раскрывается физика и механика процессов разрушения фундамента, приводятся многочисленные примеры ошибок.

Обладая высокой удельной прочностью, стеклопластиковое армирование может прекрасно работать в самых сложных условиях, но при этом оно обладает рядом недостатков, ограничивающих его применение в строительстве:

  1. Стеклопластиковая природа композитной арматуры обладает практически нулевой пластичностью материала. Говоря человеческим языком, каркас для высоконагруженного фундамента или стен из такого прутка не сможет пластично подстраиваться под перераспределение нагрузки в нагруженном бетонном камне. В результате в отдельных местах фундамент здания будет испытывать перегрузку, что может вызвать появление трещин;
  2. Стеклопластиковая основа очень хорошо воспринимает растягивающие осевые нагрузки, намного хуже сжимающие нагрузки, и катастрофически плохо переносит усилие сдвига. Это значит, что любое поперечное срезающее усилие, которых немало в «свежих» фундаментах из-за осадочных процессов, приведет к разрушению целостности арматуры;
  3. К сожалению, в течение времени, пока бетон фундамента набирает прочность, каркас из стеклопластика ведет себя несколько иначе, и именно на этом этапе, поэтому каждый конкретный случай в компоновке арматуры требует очень внимательного и аккуратного анализа.

Поэтому в тех узлах, где допустима замена металла композитным материалом, вместо традиционного восьмимиллиметрового прутка, вполне может быть использован шестимиллиметровый жгут стеклопластиковой арматуры. Мало кто знает, но сегодня уже на потоке производятся строительные плиты из напряженного бетона со стеклопластиковой арматурой. Но в производстве такой материал стоит значительно дороже, поэтому практически 90% ассортимента, в том числе для фундамента, являются заказными изделиями.

Варианты применения стеклоарматуры

Неоспоримым преимуществом стальной арматуры является очень хорошо прогнозируемое поведение металла в самых сложных условиях нагрузки. Все существующие небоскребы и высотные здания строятся только на стальной арматуре, мало того, у большинства таких «чудес света» существует внутренний металлический каркас.

Стеклоарматура для высотных зданий или высоконагруженных фундаментов не подойдет. Строительная механика фундаментов – это, вообще, целая наука, прежде всего из-за сложного взаимодействия отдельных частей фундамента с грунтом, со стенами всей конструкции.

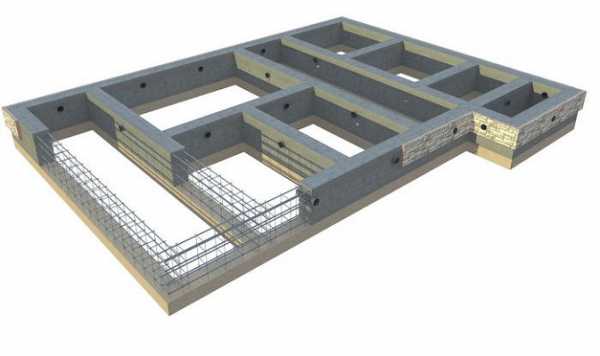

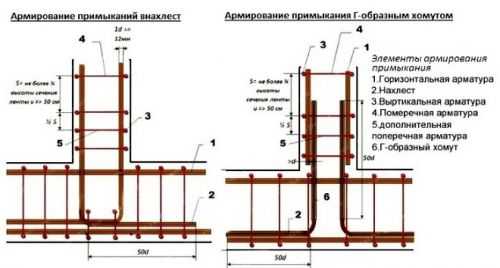

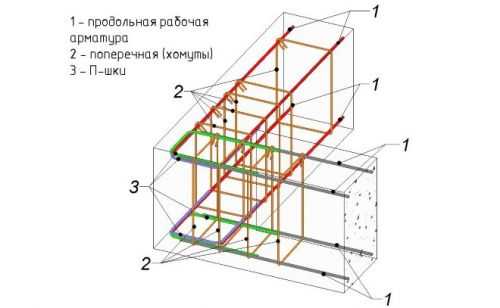

В существующей модели фундамента самыми проблемными являются угловые зоны, где арматура испытывает растягивающие, изгибающие и перерезывающие нагрузки. В этих местах не каждая даже стальная арматура в состоянии обеспечить жесткую связку угловых блоков. Металлической арматуре в блоке фундамента это удается только благодаря сочетанию высокой пластичности и упругости. Стеклопластиковое армирование в этих узлах фундамента применять нельзя. Несмотря на высокую продольную прочность, она не сможет противостоять скручиванию и перерезыванию в угловой точке контакта фундамента.

Прочности и пластичности стеклопластиковой арматуры будет достаточно для постройки фундамента и подвала одно или двухэтажного дома. Но при условии, что в угловых стыках фундамента для сращивания арматуры под прямым углом будут использованы специальные муфты. Тем более стеклопластик легко и просто использовать для простого ленточного фундамента 70-90 см глубиной.

Удачным считается применение стеклопластиковой арматуры в паре со специальными марками бетона для фундамента. Зачастую в условиях применения в фундаменте специальных добавок, усиливающих морозостойкость или водонепроницаемость, стальная арматура начинает интенсивно коррозировать. Особенно в фундаментах на грунтах с высоким содержанием солей или в непосредственной близости к трансформаторным подстанциям.

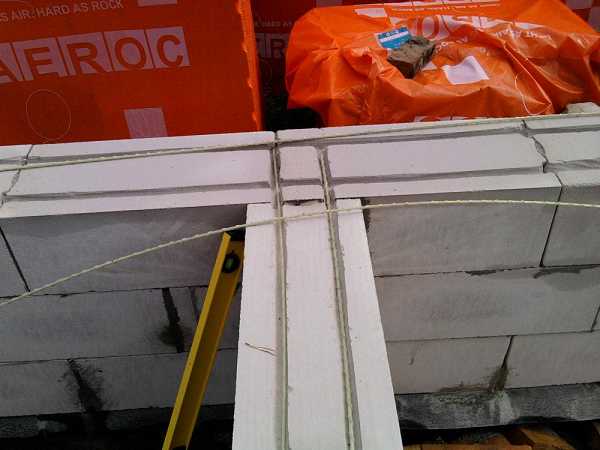

В стенах малоэтажных домов, особенно из газобетонного блока, арболитового камня и любого другого стройматериала, обладающего невысокой жесткостью и контактной прочностью, использование стеклопластикового армирования даже приветствуется. С ним намного проще и легче работать, чем со стальным прутком.

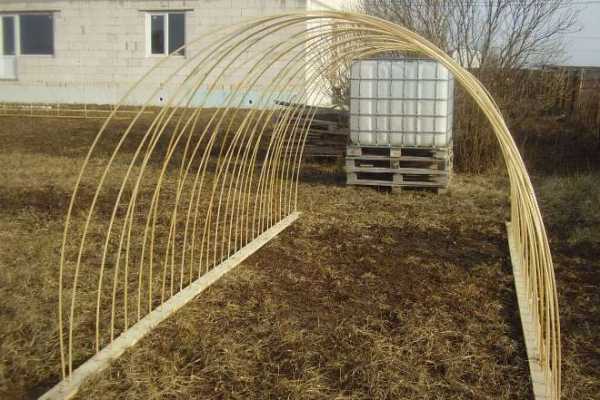

Кроме того, композитная арматура просто идеально подойдет для крепления наружного утеплителя или кладки облицовочного кирпича, там, где требуется или оцинковка, или нержавейка. И, тем более стоит использовать тонкую стеклянную нитку для работ на цокольных блоках фундамента.

Заключение

Еще одна проблема, характерная для российской действительности, о которой обязательно стоит упомянуть. Это низкое качество самой стеклопластиковой арматуры отечественного производителя. Практически каждая бухта с арматурой имеет дефекты излома.

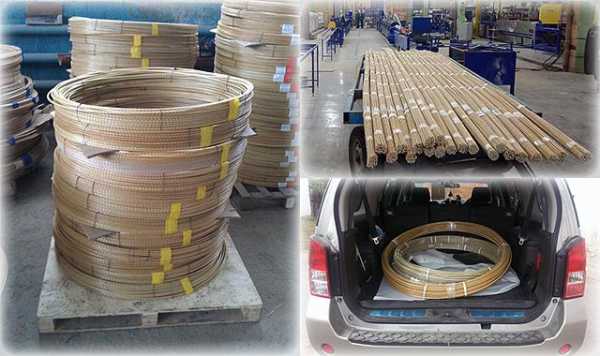

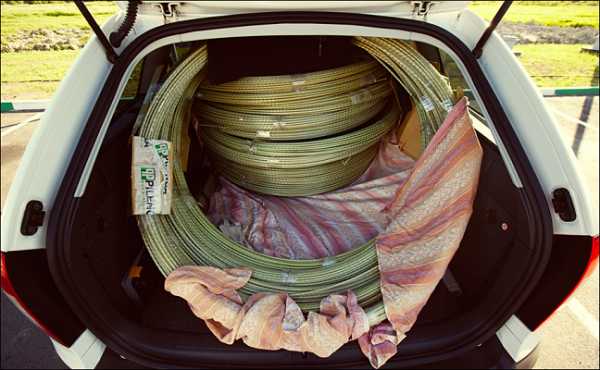

Металлический пруток при складировании и транспортировке может быть украден или по-варварски выгружен в неудобном месте вдалеке от фундамента. Но в любом случае его качество не пострадает. Стеклопластиковую нитку можно легко повредить при транспортировке и даже не заметить этого. В фундамент такую арматуру закладывать точно нельзя.

bouw.ru

Какая арматура лучше - металлическая или стеклопластиковая: сравнение, плюсы и минусы

По причине активного внедрения в строительную отрасль новых технологий многие специалисты задаются вопросом, какая арматура лучше решит задачу укрепления бетонных конструкций: металлическая или стеклопластиковая? Чтобы обоснованно сделать такой выбор, следует разобраться в преимуществах, которыми обладает арматура из стеклопластика по сравнению с металлическим аналогом. Несмотря на свое относительно недавнее появление, она уже приобрела огромную популярность на рынке строительных материалов.

Стеклопластик или металл?

Особенности стеклопластика

Арматура, изготовленная из стеклопластика, — это пруток, диаметр которого может находиться в интервале 4–18 мм, а длина составлять до 12 метров. Производится он из сверхпрочного пластика. На поверхность такого прутка в процессе его изготовления наносятся спиралевидные ребра, благодаря которым обеспечивается его надежное сцепление с бетонными конструкциями.

Пластиковая арматура, если сравнивать ее с металлическими изделиями аналогичного назначения, благодаря своим прочностным характеристикам и коррозионной устойчивости позволяет создавать более надежные и долговечные каркасные сооружения, что и объясняет популярность, которую активно приобретает данный материал.

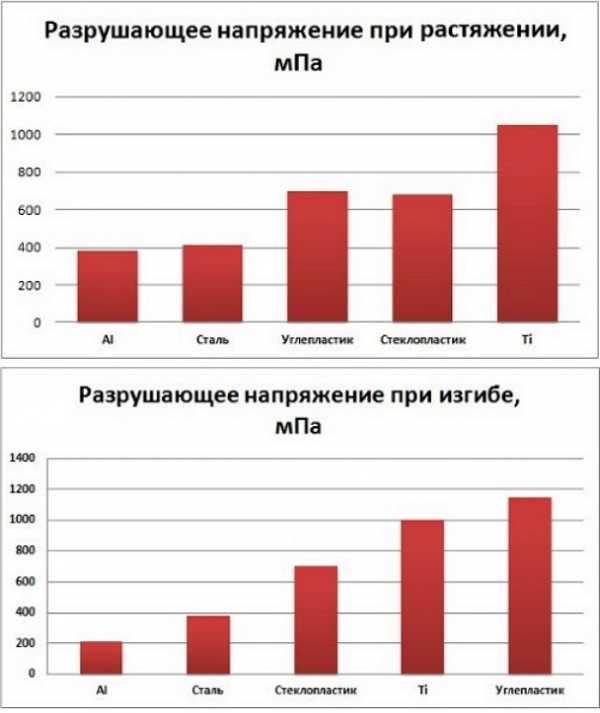

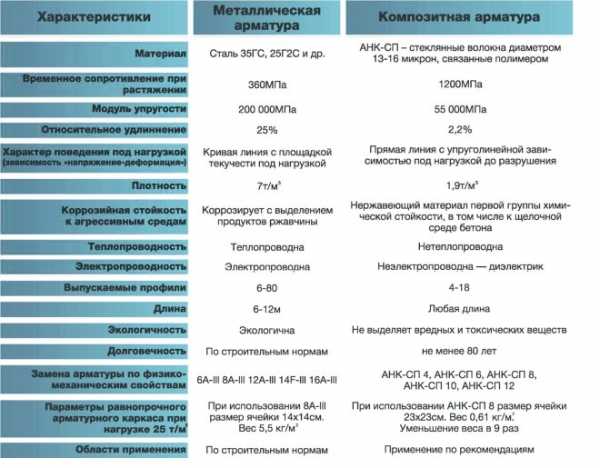

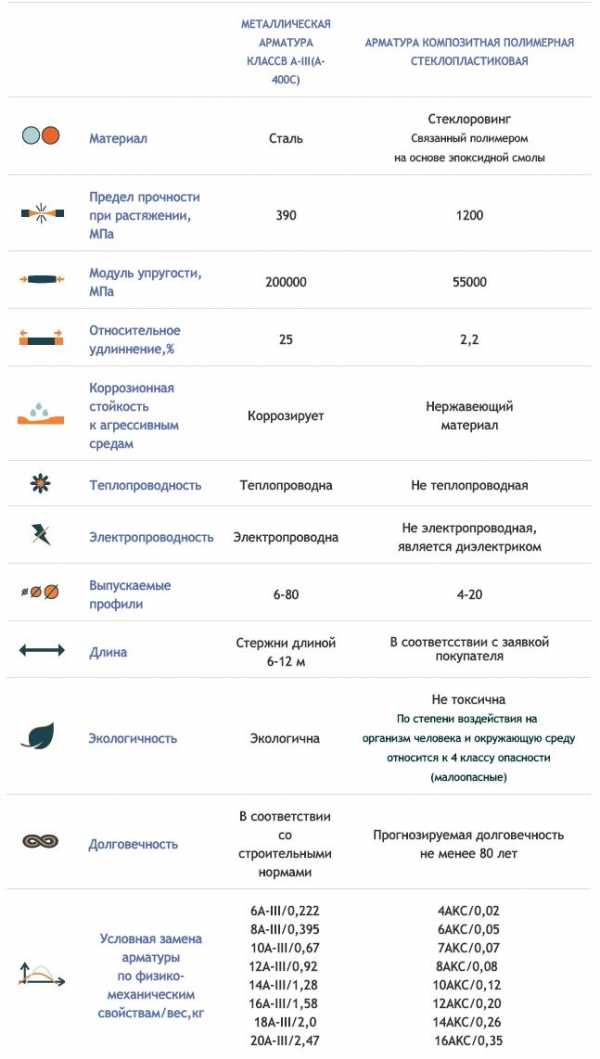

Сравнение характеристик металлической и композитной арматуры

Немаловажным является и то, что арматура, изготовленная из стеклопластика, в отличие от металлических изделий, требует особых условий производства, использования качественного сырья и специального оборудования, поэтому ее изготовление в кустарных условиях исключено. Именно поэтому, приобретая на современном строительном рынке арматуру, изготовленную из стеклопластика, вы можете быть уверены в том, что это материал, изготовленный в полном соответствии с требованиями соответствующего нормативного документа.

Уникальные характеристики, которыми отличается арматура, сделанная из стеклопластика, объясняются свойствами ее структуры, включающей в себя:

  • внутренний стержень, обеспечивающий прочность арматуры; такой стержень изготовлен из параллельных стеклопластиковых волокон, надежно соединенных полимерной смолой;
  • внешний слой, который представляет собой волокнистое тело, накрученное по спирали вокруг внутреннего стержня; этот слой стекловолокна может быть нанесен по технологии песчаного напыления или двунаправленной навивки.

Стеклопластиковая арматура лучше, чем стальная, работает на сжатие на 30%, а на растяжение на 20%

Стеклопластиковая арматура, в зависимости от предпочтений производителя, может быть изготовлена по различным методикам. Так, на современном рынке есть возможность встретить изделия, внутренний стержень которых выполнен в виде косички из стеклопластикового волокна.

Достоинства и недостатки арматуры из стеклопластика

Арматурные каркасы, выполненные не из традиционных металлических, а из стеклопластиковых элементов, отличаются следующими преимуществами.

  • В отличие от металлических, имеют легкий вес сооружений, которые не создают значительной нагрузки на фундамент строения, что позволяет продлить срок его эксплуатации.
  • Стеклопластиковые элементы арматурных каркасов, в отличие от своих металлических аналогов, лучше переносят нагрузки на разрыв, что дает возможность использовать их при укреплении наиболее ответственных бетонных конструкций. Стеклопластиковые арматурные каркасы характеризует оптимальное соотношение их легкого веса и высокой прочности, что позволяет отнести их к отдельной группе строительных материалов, набирающих с каждым годом все большую популярность.
  • В отличие от металлической арматуры, которая подвержена окислительным процессам и с течением времени уменьшает прочность фундаментных конструкций, каркасы из стеклопластиковых элементов не поддаются влиянию таких негативных факторов внешней среды.
  • Части арматурных систем, изготовленные из стеклопластика, являются диэлектриком и не проводят электрический ток, что также сказывается на их долговечности. Используемые в качестве элементов заземления металлические арматурные конструкции под воздействием электрического тока окисляются значительно быстрее, чего нельзя сказать о прутках из композитных материалов. Естественно, арматуру из стеклопластика нельзя использовать в качестве заземляющего элемента, но это только самым положительным образом сказывается на ее долговечности.
  • Износоустойчивость стеклопластиковой арматурной конструкции, как и стальной, также находится на достаточно высоком уровне.
  • Коэффициент теплового расширения арматурного каркаса, изготовленного из стеклопластиковых элементов, имеет очень близкое значение с аналогичным параметром бетонных конструкций, что значительно снижает риск образования в них трещин при использовании подобного материала.

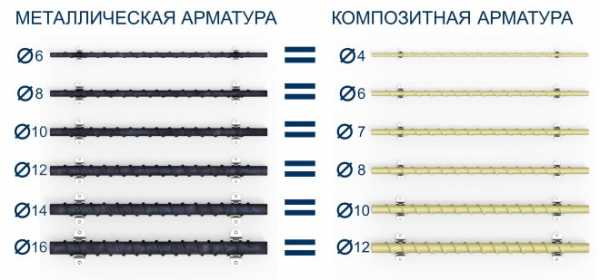

Соотношение диаметров стержней при устройстве армирующего каркаса фундамента

Если судить по отзывам, то можно выделить следующие недостатки стеклопластиковой арматуры.

  • В сравнении с изделиями из металла арматура из стеклопластика обладает значительно большим модулем упругости, превышающем аналогичный параметр стальных изделий приблизительно в 4 раза. Означает этот факт то, что стеклопластиковые элементы по сравнению с металлическими будут значительно лучше прогибаться под воздействием механических нагрузок. При использовании данных элементов для армирования дорожного полотна и фундамента такая их характеристика является некритичной, но для укрепления плит перекрытия лучше использовать металлические конструкции или производить дополнительные расчеты.
  • Армирующие элементы, изготовленные из стеклопластика, обладают свойством сильно размягчаться и терять свою упругость при нагревании до температуры 600 градусов. Поэтому при использовании стеклопластиковых деталей лучше позаботиться о надежной теплоизоляции каркаса, произведенного из композитных материалов.
  • Выполненные из стеклопластика арматурные прутки нельзя сваривать, в отличие от металлических, поэтому если необходимость в такой операции имеется, лучше воспользоваться изделиями, во внутреннюю часть которых еще на стадии их производства вмонтирована стальная трубка.

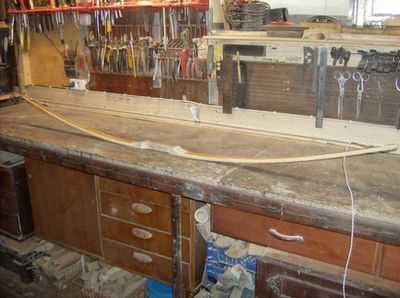

  • Арматуру, изготовленную из композитных материалов, лучше не сгибать на строительной площадке: это может вызвать ее повреждение. Такую операцию, ориентируясь на чертежи арматурного каркаса, лучше выполнить на производственной площадке.
  • Сложность и непривычная для современных строителей технология монтажа — еще один недостаток армирующих элементов, изготавливаемых из стеклопластика. Между тем такой недостаток нельзя считать слишком значительным, если учитывать, какой надежностью и долговечностью отличаются стеклопластиковые конструкции.

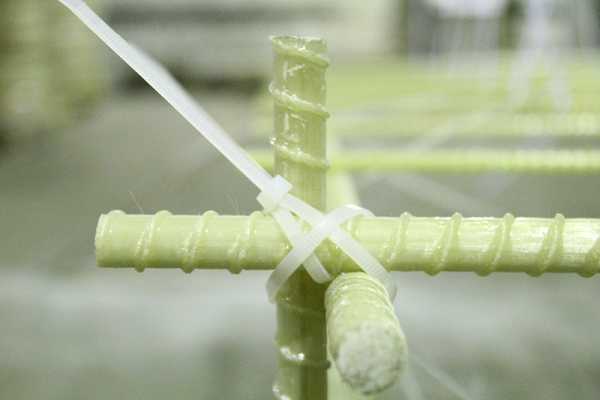

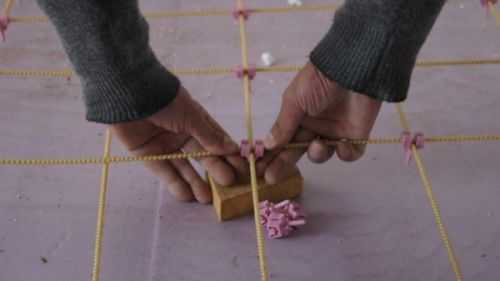

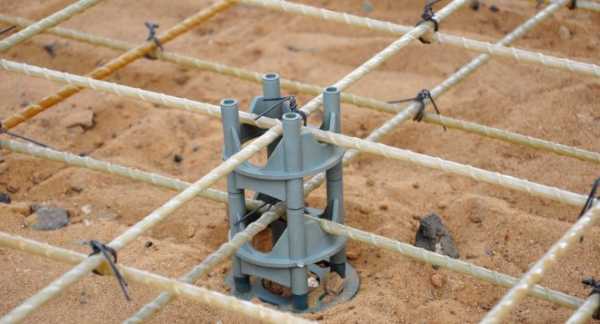

Крепление стеклопластиковой арматуры с помощью хомутов и фиксаторов

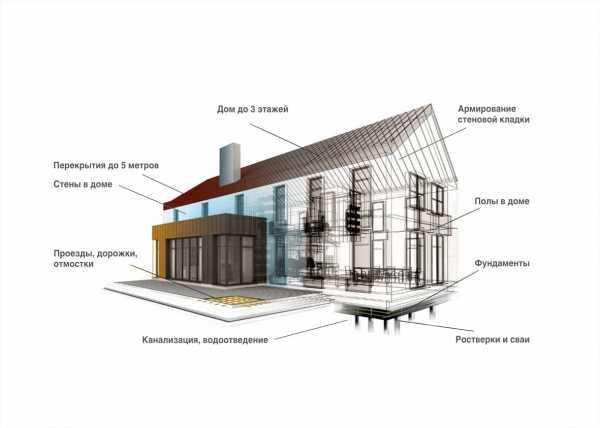

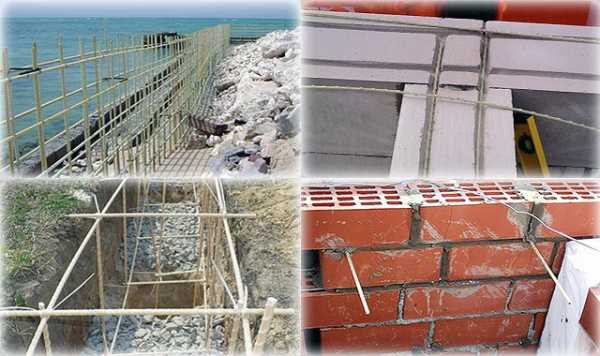

Применение арматуры из стеклопластиковых материалов

Уникальные характеристики, которыми отличается арматура, изготовленная из стеклопластиковых материалов, позволяет применять ее в самых различных сферах. Так, данный материал успешно используется в следующих областях:

  • укрепление фундаментных систем, в особенности тех, которые относятся к ленточному типу;
  • армирование бетонных конструкций, которые играют роль опорных элементов, в частности, опор ЛЭП;
  • укрепление бетонных элементов различных ограждений, мостовых систем, дорожного полотна;
  • армирование элементов железнодорожных путей, тротуарной плитки;
  • укрепление бетонных конструкций, подверженных высокой коррозионной и динамической нагрузке: причалов, доковых сооружений и др.;
  • укрепление береговых сооружений;
  • монтаж канализационных и мелиоративных сооружений;

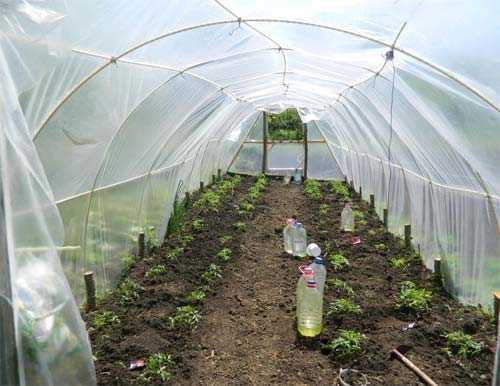

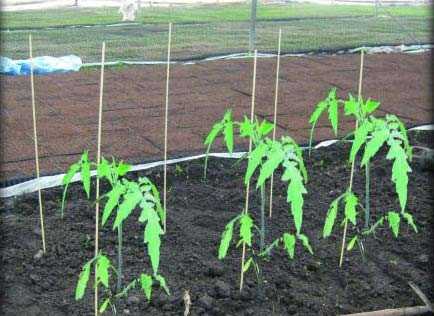

  • использование в качестве стержней и сеточных систем в сельском хозяйстве и различных отраслях промышленности;
  • монтаж сейсмостойких поясов в бетонных конструкциях различного назначения.

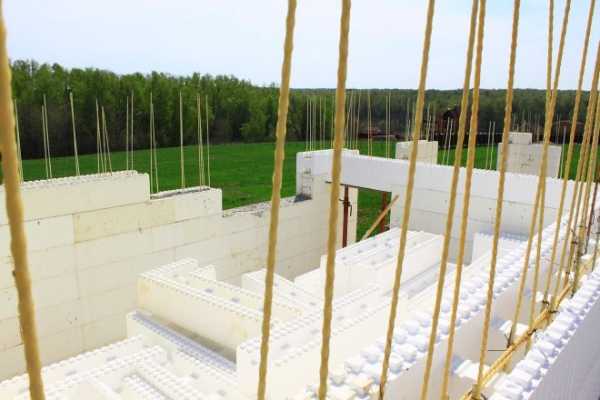

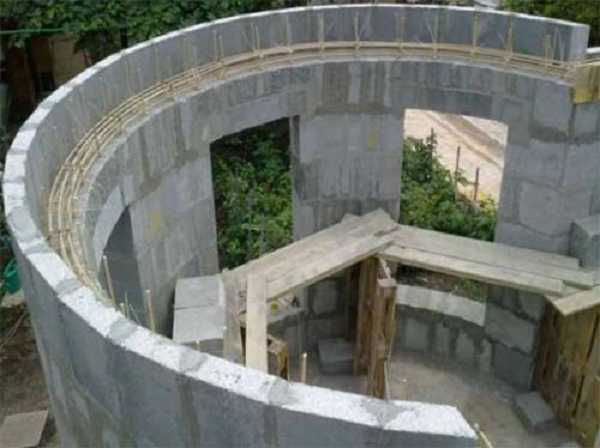

Пример использования композитной арматуры при возведении стен по технологии несъемной опалубки

Арматурные элементы, изготовленные из стеклопластика, — это инновационный материал, использование которого позволяет избежать трещин и разрушений в бетонных конструкциях. Преимуществом его применения является и то, что он способен сохранять свои характеристики на протяжении длительного периода времени, чего нельзя сказать о его металлическом аналоге. Между тем выбирая, какие армирующие элементы лучше использовать, следует иметь в виду, что изделия из композитных материалов, достаточно недавно появившиеся на строительном рынке, еще не прошли длительной проверки на практике.

Какую арматуру выбрать: стеклопластиковую или металлическую, каждый пользователь решает сам, но в пользу изделий из стеклопластика и других композитных материалов говорят их механические характеристики, надежность и долговечность.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

15 способов применения стеклопластиковой арматуры в строительстве

В данной статье разберем и подробно опишем 15 способов как и где наиболее часто применяют стеклопластиковую композитную арматуру.

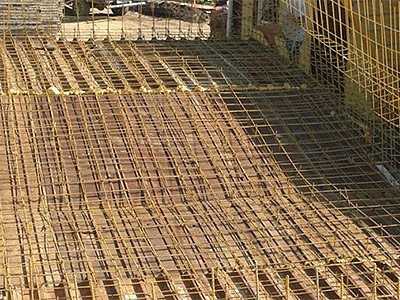

1. Фундаментные плиты

Технология армирования фундаментных плит при малоэтажном сторительстве не выше трех этажей с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Правильная замена на стеклопластиковую арматуру гарантированно приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической. Принцип армирования фундаментых плит стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.

При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

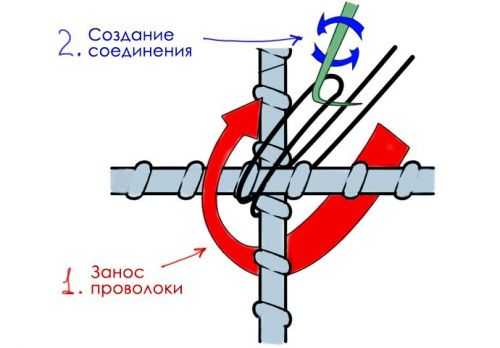

Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой - "болгаркой".

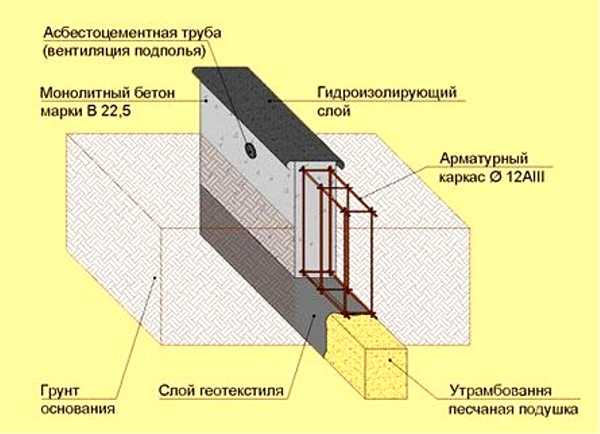

2. Ленточные фундаменты

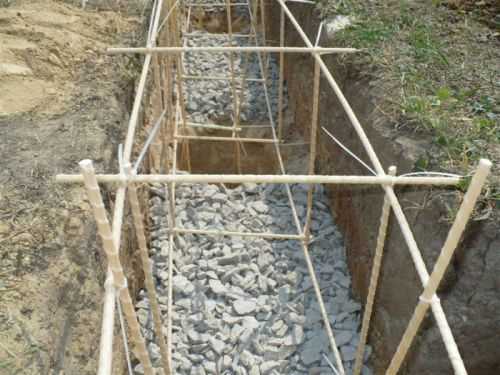

Армирование ленточного фундамента с применением стеклопластиковой арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

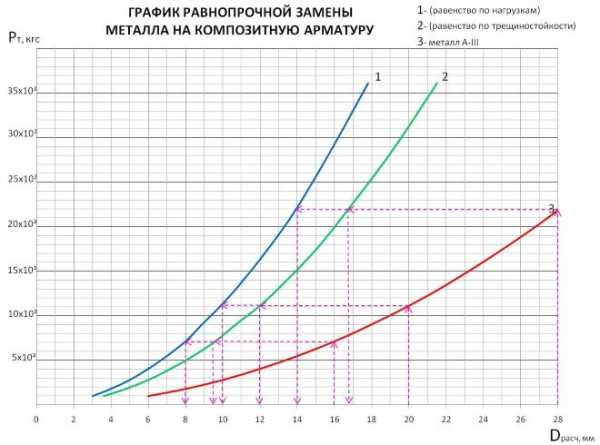

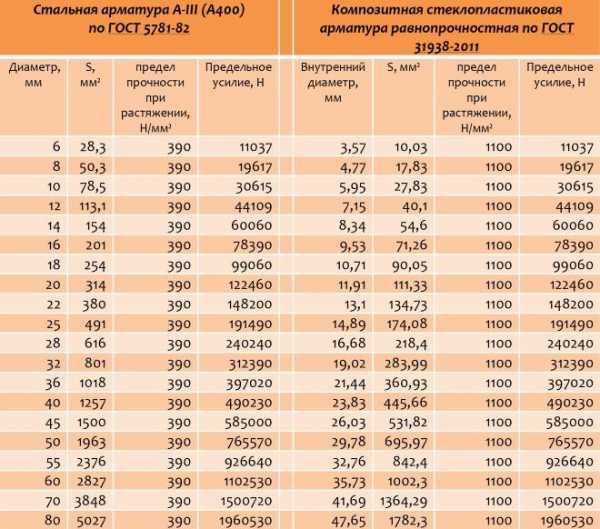

Таблица равноправной замены металлической арматуры на композитную стеклопластиковую арматуру

Металлическая класса А-III (A400C)Арматура композитная полимерная стеклопластиковая ОЗКМ (АКС)
6 А-III4 АКС
8 А-III5,5 АКС
10 А-III6 АКС
12 А-III8 АКС
14 А-III10 АКС
16 А-III12 АКС
18 А-III14 АКС
20 А-III16 АКС

Правильная равнопрочная замена металлической арматуры на стеклопластиковую позволит Вам получить экономическую выгоду до 45% (экономия в 2 раза).

При замене металлической арматуры на стеклопластиковую нет необходимости увеличивать количество слоев армирования и количества хлыстов в одном слое.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры так же осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется "болгаркой".

3. Армирование промышленных бетонных полов

Армирование промышленных бетонных полов с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Правильная замена на стеклопластиковую арматуру при армировании промышленных бетонных полов так же приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической.

Принцып армирования стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.

При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой - "болгаркой".

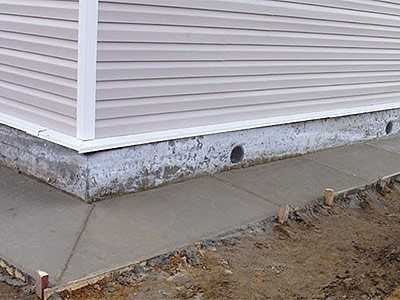

4. Отмостки вокруг зданий

Отмостка - это полоса шириной от 0,6м до 1,2 м, которая примыкает к фундаменту или цоколю здания с уклоном.

Уклон отмостки должен быть не менее 1% (1 см на 1 м) и не более 10 % (10 см на 1м).

Отмостку вокруг здания рекомендуется возводить с использованием стеклопластиковой арматуры, так как главная задача отмостки — это отвод поверхностных дождевых и талых вод от стен и фундамента дома. Отмостка с применением стеклопластиковой арматуры прослужит в несколько раз дольше, так как у стеклопластиковой арматуры высокие антикоррозийные свойства, что препятствует возникновению трещин в бетоне.

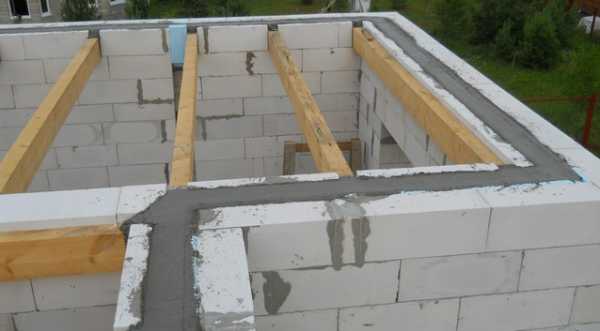

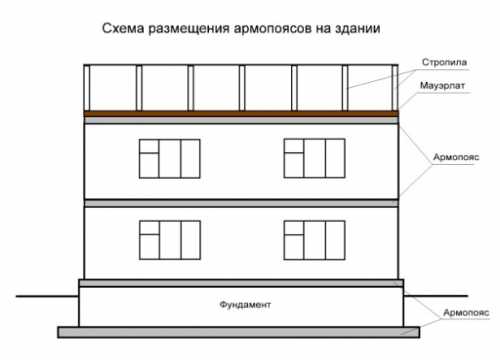

5. Армопояс (сейсмопояс) между этажами кирпичных или блочных зданий



Применение стеклопластиковой композитной арматуры при армировании армопояса (сейсмопояса) между этажами кирпичных или блочных зданий за счет высоких прочностных характеристик повышает пространственную жесткость здания и защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.

6. Связующее для кирпичной кладки

Для увеличения прочности кирпичной кладки и соблюдении одинаковой толщины швов необходимо воспользоваться прутами из стеклопластиковой арматуры диаметрами Ф4 и Ф6, вместо металлической сетки.

Толщина диаметра арматуры зависит от толщины шва в кирпичной кладке.

Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.

Так же применение стеклопластиковых прутов в кирпичной кладке позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.

7. Связующее для кладки стен из блоков/кирпича, для монолитных стен

Для увеличения прочности при кладки стен из блоков/кирпича, для монолитных стен и регулировании толщины швов рекомендуется использовать пруты из стеклопластика диаметрами Ф4, Ф6 и Ф8 вместо металлической сетки. Толщина диаметра арматуры зависит от толщины шва при кладке.
Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.

Так же применение стеклопластиковых прутов позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.

8. Комбинирование с металлом в плитах перекрытий

Плиту перекрытия армируют в два слоя. Нагрузка на плиту перекрытия идет с верхней части вниз и распределяется относительно всей площади покрытия. Соответственно, основная рабочая арматура находиться в нижнем слое и испытывает большие нагрузки на растяжение. Верхний слой, в основном, получает нагрузки на сжатие.

В данном случае стеклопластиковую арматуру применяют комбинированно с металлической. Верхний слой необходимо выполнить из стеклопластиковой арматуры, нижний - из металлической.

В самой сетке стеклопластиковая композитная арматура должна иметь цельный вид без наличия разрывов. Если происходит армирование перекрытия с помощью стеклопластиковой арматуры Ф10, то необходимо выполнить нахлест в 400 мм. Все стыки арматуры следует располагать в шахматном порядке.

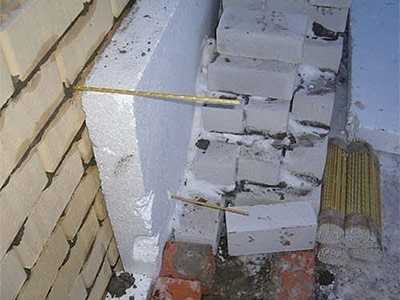

9. Гибкие связи

Гибкая связь используется для соединения внутренней стены через утеплитель (и воздушный слой) с облицовочной стеной в единое целое в системе трехслойных стен.

Композитные гибкие связи производство ООО "ОЗКМ" - это стержни, изготовленные из стеклопластика длиной от 200 до 600 мм с периодической рельефной поверхностью либо стержни с круглым сечением (зависит от проектного решения). Благодаря этому гибкие связи "ОЗКМ" обладают высокой адгезией с бетоном и дополнительной защитой от агрессивного воздействия щелочной среды бетона.

Гибкие связи применяются:

  • для кирпичной кладки (Ф 6 мм),
  • для утепления монолитных зданий (Ф 6 мм),
  • для блоков (Ф 4 мм),
  • для панельного домостроения (Ф 6 мм).

Нашем сайте вы можете подробнее узнать о композитных гибких связях и заказать их.

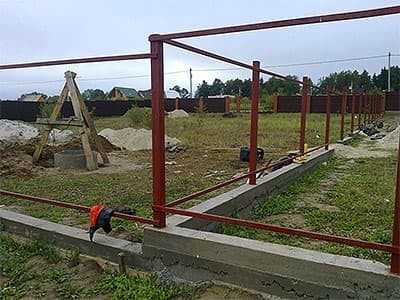

10. Ленточные фундаменты под заборы

Ленточные фундаменты предусматриваются для следующих типов ограждений: забор с кирпичными столбами, металлический кованый забор и забор из лесоматериала или профнастила с несущими металлическими стойками.

Армирование фундамента под забор с использованием стеклопластиковой арматуры очень выгодно. За счет высоких прочностных характеристик арматуры из стеклопластика и невысоких нагрузок, при армировании фундамента под забор чаще всего используется композитная арматура диаметрами Ф4 и Ф6.

Технология армирования ничем не отличается от технологии при использовании металлической арматуры, но значительно дешевле и быстрее по времени. Продольные пруты стеклопластиковой арматуры укладываются на дно вырытой траншеи на опоры высотой 4-7 см. Крайние прутья из стеклопластика должны отступать от стенок траншеи на 6-8 см.

Поперечная арматура и вертикальные стойки обычно вяжутся с шагом 400 мм.

Верхний ряд продольной арматуры крепится на стойки так, чтобы он был ниже верхнего уровня траншеи на 5-7 см. Затем выполняется укладка поперечной стеклопластиковой арматуры верхнего ряда.

11. Армирование чаши для бассейна (дна и стенок)

12. Дорожное строительство

Стеклопластиковая арматура получает отзывы строителей положительные ввиду ее универсальности, так как ее можно применять для усиления прочности дорожного полотна, опор, мостов.

13. Пешеходные бетонные дорожки

Для придания жесткости бетонной дорожки необходимо произвести армирование основания, хотя многие этим пренебрегают.
При армировании пешеходной дорожки стеклопластиковой арматурой толщину бетонного основания можно делать меньше, что приводит к существенной экономии по затратам на бетоне.

Так же использование арматуры из стеклопластика для армирования пешеходных дорожек защищает бетон от распадания на фрагменты.

14. Бетонные площадки для проезда и парковки автомобилей.

Перед началом армирования сверху под бетонную площадку на песчаную подушку засыпают слой щебня в 5 см и уплотняют его. Армирование стеклопластиковой арматуры усиливает бетонную структуру, поэтому при устройстве площадки под стоянку автомобиля без нее не обойтись.
Бетонирование площадки для проезда и парковки автомобиля осуществляют при помощи стеклопластиковой арматуры, которую нарезают прутьями необходимой длины. Рекомендуется использовать стеклопластиковую арматуру диаметровом Ф6.

Каркас из арматуры изготавливают непосредственно на месте укладки и не займет много времени. Стеклопластиковые прутья размещают крест-накрест и в точках стыковки перевязывают проволокой.

15. Армирование монолитных бетонов содержащих противоморозные добавки.

Стеклопластиковая арматура, в отличие от металла, устройчива к щелочной среде. Противоморозные добавки состоят из щелочи и солей, вызывающие коррозию у металла.

Применение стеклопластиковой арматуры при армировании монолитных бетонов содержащих противоморозные добавки увеличивает срок службы бетонного основания в несколько раз и препятствует возникновению трещин и защищает бетон от распадания на фрагменты.

Перейти к каталогу продукции

ozkm40.ru

Стеклопластиковая арматура: характеристики, применение, фото, видео

Стеклопластиковая арматура, появившаяся на отечественном рынке относительно недавно, стала достойной альтернативой традиционным пруткам, изготовленным из металла. Стеклоарматура, как еще называют данный материал, обладает многими уникальными характеристиками, которые выгодно выделяют ее среди других изделий подобного назначения. Между тем подходить к выбору арматуры из стеклопластика следует очень взвешенно.

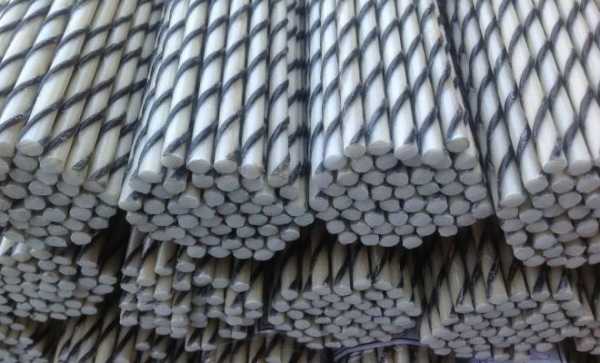

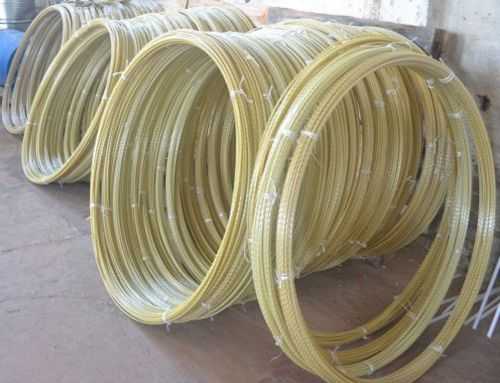

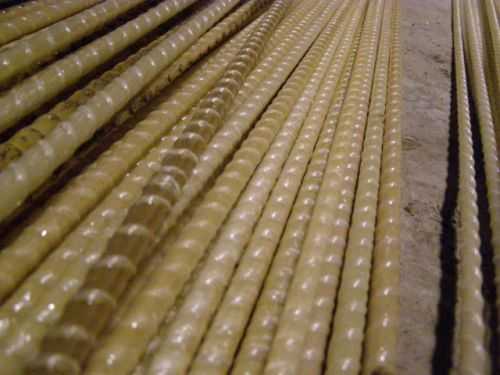

Стеклопластиковая арматура в пачках

Что собой представляет арматура из стеклопластика

Стеклопластиковая арматура, если разбираться в ее конструктивных особенностях, представляет собой неметаллический стержень, на поверхность которого нанесена навивка из стекловолокна. Диаметр спиралевидного профиля арматуры, изготовленной из композитных материалов, может варьироваться в интервале 4–18 мм. Если диаметр прутка такой арматуры не превышает 10 мм, то она отпускается заказчику в бухтах, если превышает – то прутками, длина которых может доходить до 12 метров.

Для изготовления композитной арматуры могут быть использованы различные типы армирующих наполнителей, в зависимости от этого она подразделяется на несколько категорий:

  • АСК – изделия, изготовленные на основе стеклопластика;
  • АУК – углекомпозитные армирующие изделия;
  • АКК – арматура, выполненная из комбинированных композитных материалов.

На отечественном рынке наибольшее распространение получила стеклопластиковая арматура.

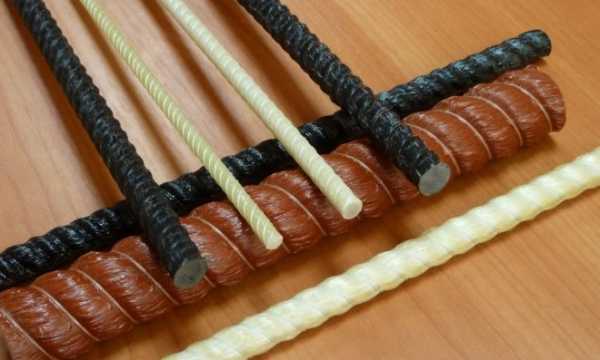

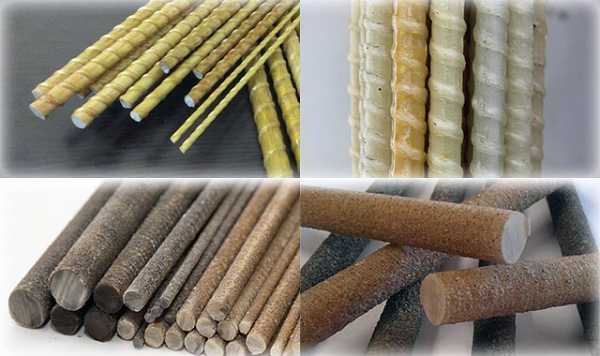

Различные стержни стеклопластиковой арматуры

Особенности структуры

Стеклопластиковая арматура – это не просто пруток из композитного материала. Она состоит из двух основных частей.

  • Внутренний стержень представляет собой параллельно расположенные волокна стеклопластика, соединенные между собой при помощи полимерной смолы. Отдельные производители выпускают арматуру, волокна внутреннего ствола которой не параллельны друг другу, а завиты в косичку. Следует отметить, что именно внутренний стержень арматуры из стеклопластика формирует ее прочностные характеристики.
  • Внешний слой арматурного прутка, изготовленного из стеклопластика, может быть выполнен в виде двунаправленной навивки из волокон композитного материала либо в виде напыления мелкофракционного абразивного порошка.

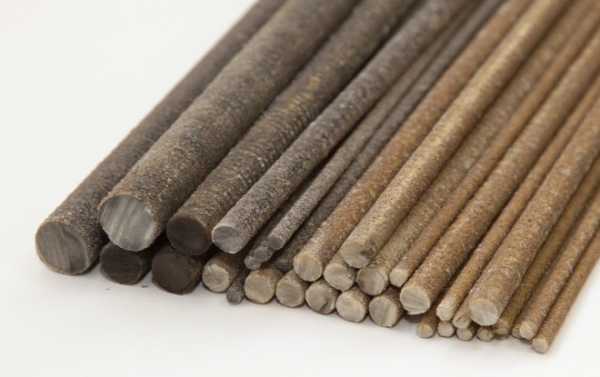

Стеклопластиковые арматурные стержни с абразивным напылением

Конструктивное исполнение арматурных прутков из стеклопластика, которое во многом определяет их технические и прочностные характеристики, зависит от фантазии производителей и применяемых ими технологий изготовления данного материала.

Основные свойства

Стеклопластиковая арматура, согласно результатам многочисленных исследований, проведенных компетентными организациями, обладает рядом характеристик, выгодно отличающих ее от других материалов подобного назначения.

  • Арматурные прутки из стеклопластика обладают небольшой массой, которая меньше веса аналогичных изделий из металла в 9 раз.
  • Стеклопластиковая арматура, в отличие от изделий из металла, очень устойчива к коррозии, отлично противостоит воздействию кислой, щелочной и соленой сред. Если сравнивать коррозионную устойчивость такой арматуры с аналогичными свойствами изделий из стали, то она выше в 10 раз.
  • Свойство проводить тепло у стеклопластиковой арматуры значительно ниже, чем у изделий из металла, что минимизирует риск возникновения мостиков холода при ее использовании.
  • За счет того, что арматура из стеклопластика транспортируется значительно проще, а срок ее эксплуатации значительно дольше, чем у металлической, ее применение более выгодно в финансовом плане.
  • Стеклопластиковая арматура – это диэлектрический материал, который не проводит электрический ток, обладает абсолютной прозрачностью для электромагнитных волн.
  • Использовать такой материал для создания армирующих конструкций значительно проще, чем металлические прутки, для этого нет необходимости в применении сварочного оборудования и технических устройств для резки металла.

Сравнительные характеристики стальной и стеклопластиковой арматуры

Благодаря своим бесспорным достоинствам стеклопластиковая арматура, появившись относительно недавно на отечественном рынке, уже успела завоевать высокую популярность как у крупных строительных организаций, так и у частных застройщиков. Между тем обладает такая арматура и рядом недостатков, к наиболее значимым из которых следует отнести:

  • достаточно низкий модуль упругости;
  • не слишком высокую термическую устойчивость.

Низкий модуль упругости стеклопластиковой арматуры является плюсом при изготовлении каркасов для укрепления фундамента, но большим минусом в том случае, если она используется для армирования плит перекрытия. При необходимости обращения в таких случаях именно к этой арматуре предварительно необходимо провести тщательные расчеты.

График замены стальной арматуры на композитную

Невысокая термическая устойчивость стеклопластиковой арматуры является более серьезным недостатком, ограничивающим ее применение. Несмотря на то, что такая арматура относится к категории самозатухающих материалов и не способна служить источником распространения огня при ее применении в бетонных конструкциях, при высоких температурах она утрачивает свои прочностные характеристики. По этой причине использоваться такая арматура может только для укрепления тех конструкций, которые не подвергаются воздействию высоких температур в процессе эксплуатации.

Еще одним значимым недостатком арматуры, изготовленной из стеклопластика, следует отнести то, что со временем она утрачивает свои прочностные характеристики. Этот процесс значительно ускоряется, если она подвергается воздействию щелочных сред. Между тем такого недостатка можно избежать, если применять стеклопластиковую арматуру, изготовленную с добавлением редкоземельных металлов.

Как и из чего производят стеклопластиковую арматуру

Многим стеклопластиковая арматура знакома не только по фото в интернете, но и на практике применения в строительстве, однако мало кто знает, как она производится. Технологический процесс производства арматурных прутков из стеклопластика, за которым очень интересно наблюдать по видео, легко поддается автоматизации и может быть реализован на базе как крупных, так и небольших производственных предприятий.

Технологическая линия производства стеклопластиковой арматуры

Для изготовления такого строительного материала прежде всего необходимо подготовить сырье, в качестве которого используется алюмоборсиликатное стекло. Чтобы придать исходному сырью требуемую степень тягучести, его расплавляют в специальных печах и уже из полученной массы вытягивают нити, толщина которых составляет 10–20 микрон. Толщина полученных нитей настолько невелика, что, если снять их на фото или видео, то без увеличения полученной картинки их не разглядеть. На стеклонити при помощи специального устройства наносится маслосодержащий состав. Затем из них формируются пучки, которые получили название стеклоровинга. Именно такие пучки, собранные из множества тонких нитей, являются основой стеклопластиковой арматуры и во многом формируют ее технические и прочностные характеристики.

Устройство подогрева и разделения нитей

После того как нити из стеклопластика подготовлены, они подаются на производственную линию, где их и превращают в арматурные прутки различного диаметра и разной длины. Дальнейший технологический процесс, познакомиться с которым можно по многочисленным видео в интернете, выглядит следующим образом.

  • Через специальное оборудование (шпулярник) нити подаются на натяжное устройство, которое одновременно выполняет две задачи: выравнивает напряжение, имеющееся в стеклонитях, располагает их в определенной последовательности и формирует будущий арматурный стержень.
  • Пучки нитей, на поверхность которых предварительно был нанесен маслосодержащий состав, обдаются горячим воздухом, что необходимо не только для их просушки, но и для незначительного нагревания.
  • Прогретые до требуемой температуры пучки нитей опускаются в специальные ванны, где пропитываются связующим веществом, также нагретым до определенной температуры.
  • Потом пучки нитей пропускаются через механизм, при помощи которого выполняется окончательное формирование арматурного стержня требуемого диаметра.
  • Если изготавливается арматура не с гладким, а с рельефным профилем, то сразу после выхода из калибровочного механизма осуществляется навивка пучков из стеклонитей на основной стержень.
  • Чтобы ускорить процесс полимеризации связующих смол, готовый арматурный пруток подается в туннельную печь, перед входом в которую на прутки, изготавливаемые без навивки, наносится слой мелкофракционного песка.
  • После выхода из печи, когда стеклопластиковая арматура практически готова, стержни охлаждают при помощи проточной воды и подают на резку либо на механизм их сматывания в бухты.

Отрезной механизм – последнее звено в производстве композитной арматуры

Таким образом, технологический процесс изготовления стеклопластиковой арматуры не такой сложный, о чем можно судить даже по фото или видео его отдельных этапов. Между тем такой процесс требует использования специального оборудования и строгого соблюдения всех режимов.

На видео ниже можно более наглядно ознакомиться с процессом производства композитной стеклоарматуры на примере работы производственной линии ТЛКА-2.

Параметры – вес, диаметр, шаг навивки

Арматура, для изготовления которой используется стекловолокно, характеризуется рядом параметров, определяющих область ее применения. К наиболее значимым относятся:

  • вес одного погонного метра арматурного прутка;
  • для изделий с рельефным профилем – шаг навивки пучков стекловолокна на их поверхности;
  • диаметр арматурного стержня.

На сегодняшний день арматура с рельефным профилем выпускается преимущественно с шагом навивки, равным 15 мм.

Выбор диаметра стеклопластиковой арматуры

Наружный диаметр арматурного прутка характеризуется номером, который присваивается изделию в соответствии с Техническими условиями производства подобной продукции. В соответствии с ТУ, арматурные прутки из стекловолокна сегодня выпускаются под следующими номерами: 4; 5; 5,5; 6; 7; 8; 10; 12; 14; 16; 18. Вес погонного метра арматурных прутков из стекловолокна, представленных на современном рынке, варьируется в пределах 0,02–0,42 кг.

Виды стеклопластиковой арматуры и сферы ее применения

Арматура, для производства которой используется стекловолокно, имеет множество разновидностей, различающихся между собой не только по диаметру и форме профиля (гладкая и с рифлением), но и по области использования. Так, специалисты выделяют стеклопластиковую арматуру:

  • рабочую;
  • монтажную;
  • распределительную;
  • специально предназначенную для армирования бетонных конструкций.

В зависимости от решаемых задач такая арматура может использоваться в виде:

  • штучных прутков;
  • элементов армирующих сеток;
  • арматурных каркасов различной конструкции и габаритов.

Арматурная стеклопластиковая сетка 100х100 мм

Несмотря на то, что арматура, изготовленная из стеклопластика, появилась на отечественном рынке недавно, предприятия, строительные компании и частные лица уже достаточно активно используют ее для решения различных задач. Так, набирает популярность применение стеклопластиковой арматуры в строительстве. С ее помощью армируют фундаменты и другие конструкции из бетона (дренажные колодцы, стены и др.), ее применяют для укрепления кладки, выполняемой из кирпича и блочных материалов. Технические характеристики стеклопластиковой арматуры позволяют успешно использовать ее в дорожном строительстве: для армирования дорожного полотна, укрепления насыпей и слабых оснований, создания монолитных бетонных оснований.

Частные лица, самостоятельно занимающиеся строительством у себя на приусадебном участке или на даче, также успели оценить достоинства данного материала. Интересен опыт применения стеклопластиковой арматуры на дачах и в огородах частных домов в качестве дуг для возведения парников. В интернете можно найти множество фото таких аккуратных и надежных конструкций, которые не подвержены коррозии, легко ставятся и так же легко демонтируются.

Каркас самодельного парника из стеклопластиковой арматуры

Большим преимуществом использования такого материала (особенно для частных лиц) является простота его транспортировки. Смотанную в компактную бухту стеклопластиковую арматуру можно увезти даже на легковом автомобиле, чего нельзя сказать об изделиях из металла.

Что лучше – стеклопластик или сталь?

Чтобы ответить на вопрос, какую арматуру лучше использовать – стальную или стеклопластиковую, – следует сравнить основные параметры этих материалов.

  • Если арматурные прутки из стали обладают и упругостью, и пластичностью, то стеклопластиковые изделия – только упругостью.
  • По пределу прочности стеклопластиковые изделия значительно превосходят металлические: 1300 и 390 МПа соответственно.
  • Более предпочтительным является стекловолокно и по коэффициенту теплопроводности: 0,35 Вт/м*С0 – против 46 у стали.
  • Плотность арматурных прутков из стали составляет 7850 кг/м3, из стекловолокна – 1900 кг/м3.
  • Изделия из стекловолокна, в отличие от арматурных прутков из стали, обладают исключительной коррозионной устойчивостью.
  • Стекловолокно – это диэлектрический материал, поэтому изделия из него не проводят электрический ток, отличаются абсолютной прозрачностью для электромагнитных волн, что особенно важно при строительстве сооружений определенного назначения (лаборатории, исследовательские центры и др.).

Между тем изделия из стекловолокна недостаточно хорошо работают на изгиб, что ограничивает их применение для армирования плит перекрытия и других сильно нагруженных бетонных конструкций. Экономическая целесообразность использования арматурных прутков, изготовленных из композитных материалов, заключается еще и в том, что их можно приобрести ровно такое количество, которое вам необходимо, что делает их применение практически безотходным.

Резюмируем все вышесказанное. Даже учитывая все уникальные характеристики композитной арматуры, применять ее следует очень обдуманно и только в тех сферах, где данный материал проявляет себя лучше всего. Нежелательно использовать такую арматуру для укрепления бетонных конструкций, которые в процессе эксплуатации будут испытывать очень серьезные нагрузки, способные стать причиной ее разрушения. Во всех же остальных случаях применение арматуры из стекловолокна и других композитных материалов подтвердило свою эффективность.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Что можно сделать из стеклопластиковой арматуры — стекловолоконное армирование

Стеклопластиковая арматура на даче: варианты использования

Стеклопластиковая арматура – материал, который имеет очень широкую сферу применения. В основном прутки используются, конечно же, на всевозможных строительных площадках, где новая технология позволила быстро создавать арматурный каркас для сооружений и конструкций более прочный и легкий. Вместе с тем, особенности стержней из стеклопластика не могли не заинтересовать своими свойствами «народных умельцев» и вот уже композитная арматура нашла свое применение не только на стройках, но и, например, на садово-огородных участках.

Конечно, же прежде всего, арматура из композита используется по прямому предназначению в дачном строительстве:

  • для армирования фундамента,
  • для заливки полов, стоянок, площадок,
  • для возведения бетонных конструкций,
  • для создания малых архитектурных объектов – беседок, летних кухонь,
  • для строительства вспомогательных сооружений – сараев, душевых, туалетов и т.д.

Материал идеально подходит для строительства частных домов. Арматура из композита не уступает по характеристикам стальной, однако весит намного меньше и может транспортироваться в бухтах, что позволяет значительно сэкономить на доставке, и при монтаже не требует сварки.

Кроме собственно дачного строительства, арматура из композита, благодаря своей прочности, упругости и гибкости, оказалась крайне подходящим материалом для сооружения такого крайне важного садово-огородного объекта, как парник. Минимальные расходы средств и усилий и — легкий и мобильный парник готов к использованию.

Если требуется обустройство более надежной и стационарной конструкции теплицы с дополнительными функциями, то и здесь стержни из стеклопластика позволят получить отличный результат при минимальных вложениях и усилиях.

На садово-огородных участках композитные прутки еще зарекомендовали себя в качестве крайне удобных и надежных шпалер и пергол для различных растений. Что может быть проще, чем к основным опорам с помощью хомутов прикрепить стеклопластик и получить прекрасную опору для растений, к тому же имеющую довольно эстетичный вид. Такие опоры для растений не боятся влаги, их не надо красить, а прочность и долговечность гарантированы.

Нарезанные на небольшие отрезки прутки из композита отлично подходят в качестве опор для огородных растений или колышков для цветов и кустарников.

Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

  1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
  2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
  3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
  4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
  5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
  6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
  7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Область применения стеклопластиковой арматуры.

Свойства арматуры из стеклопластика

Чтобы понять плюсы и минусы стеклопластиковой арматуры, необходимо знать ее свойства. Описание преимущества стеклопластиковой арматуры приведены ниже.

  1. По коррозионной стойкости прутья из стекловолокна почти в 10 раз превышают традиционные металлические. Изделия из стеклокомпозита практически не вступают в реакции с щелочами, соляными растворами и кислотами.
  2. Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери.
  3. Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата.
  4. Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции.
  5. Вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения.
  6. Меньшая по сравнению с аналогами стоимость.
  7. Возможность бесшовной укладки.
  8. Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур.
  9. Широкий диапазон температур, при котором можно применять материал: от – 60 С до +90 С.
  10. Заявленный срок службы – 50-80 лет.

Арматура из стеклопластика в ряде случаев может успешно заменить стальную, но она имеет ряд недостатков, которые необходимо учитывать еще на стадии проектирования. Главные недостатки стеклопластиковой арматуры.

  • Низкая термостойкость. Связующее возгорается при температуре 200 С, что не существенно в частном доме, но недопустимо в промышленных объектах, где к конструкциям предъявляют повышенные требования огнеупорности.
  • Модуль упругости всего 56 000 МПА (для стальной арматурной проволоки порядка 200 000 МПа).
  • Невозможность самостоятельно согнуть прут под нужным углом. Изогнутые прутья изготавливают на заводе по индивидуальному заказу.
  • Прочность текстолитовых изделий со временем снижается.
  • Арматура стеклопластиковая обладает низкой прочностью на излом, которая со временем только усугубляется.
  • Невозможность создания твердого, жесткого каркаса.

Разновидности арматуры

Использование в строительстве стеклопластиковой арматуры требует ознакомления с видами данного материала. По назначению, материал делится на изделия:

  • для монтажных работ;
  • рабочую;
  • распределительную;
  • для армирования конструктивных элементов из бетона.

По способу применения АСП подразделяется на:

  • нарезанные прутки;
  • армирующие сетки;
  • арматурные каркасы.

По форме профиля:

  • гладкая;
  • рифленая.

Форма профиля стеклопластиковой арматуры.

Сравнительные характеристики СПА и стальной арматуры

Для того чтобы выбрать стекловолоконную арматуру либо стальную, необходимо наглядно сравнить два вида. Сравнительные характеристики стальной и стеклопластиковой арматуры приведены в таблице.

МатериалСПАСталь
Прочность на разрыв, МПа480-1600480 -690
Относительное удлинение, %2,225
Модуль упругости, МПа56 000200 000
Коррозионная стойкостьНеподвержен коррозииВ зависимость от сорта стали подвержен коррозии в большей или меньшей степени
Коэффициент теплопроводности Вт/м С0,3546
Коэффициент теплового расширения в продольном направлении, х10 -6/С6-1011,7
Коэффициент теплового расширения в поперечном направлении, х10-6/С21-2311,7
ЭлектропроводностьДиэлектрикПроводник
Прочность на изломНизкаяВысокая
Оптимальный температурный диапазонот -60 С до +90 СНижний предел от -196 С до -40 С; верхний предел от 350 С до 750 С
Срок службы, летдо 5080-100
Способ соединенияхомуты, фиксаторы, вязальная проволокавязальная проволока, сварка
Возможность изгиба прутьев в условиях стройкинетесть
Радиопрозрачностьданет
ЭкологичностьМалотоксичный материал, класс безопасности 4Нетоксичен

Особенности монтажа СПА

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки.

Горизонтальное армирование фундамента

Укладка СПА для армирования фундамента выполняется после установки опалубки и подготовки площади. После этого укладывают продольный слой прутьев. Для этого берут прутки диаметром 8 мм. На него укладывают поперечный. Для этого берут 6-ти миллиметровую СПА. Эти слои образуют сетку. Узлы соединения фиксируются затяжными хомутами либо вязальной проволокой, диаметр которой 1 мм, в 2 пояса. Соединения выполняют с помощью крючка для вязки арматуры, который можно купить либо изготовить самостоятельно используя толстую проволоку. Для больших объемов работ рекомендуется пользоваться аппаратом для вязки с электроприводом.

Края сетки из прутков должны быть в 5 см от опалубки. Добиться необходимого расположения можно посредством фиксаторов либо обычных кирпичей. Когда сетка готова и расположена правильно, заливают бетонную смесь. Здесь необходимо соблюдать осторожность. Арматура для фундамента АСП не обладает такой твердостью, как стальная. При неосторожной заливке, она может прогнуться или сместиться с заданного положения. Если прутки сместятся, исправить ситуацию после заливки будет крайне сложно.

Для получения прочного фундамента без пустот, залитую бетонную смесь утрамбовывают строительным вибратором.

Как избежать проблем?

Основные проблемы, которые связаны с использованием прутков из волокон стекла, заключатся в некачественном/бракованном материале и неграмотном инженерном расчете конструкции. Проблемы могут возникнуть в строительстве дома, если не учтены характеристики используемой стеклопластиковой арматуры.

Избежать проблем во время и после строительства помогут точные расчеты, аккуратность выполнения работ, строгое соблюдение рекомендаций производителя по выбору и монтажу материала.

Проверить качество товара до приобретения возможно лишь визуально. Для этого следует обращать внимание на следующие моменты.

  • Производитель. Если товар приобретается не на заводе, необходимо запросить документацию на товар, подтверждающий его качество и заводской (не кустарный) вид производства.
  • Цвет. Однородный по всему прутку цвет говорит о качестве. Неравномерно окрашенное изделие означает, что была нарушена технология производства.
    • Коричневый цвет указывает на выгорание вещества.
    • Зеленый – о недостаточной термообработке.
  • Поверхность стержня должна быть без сколов, выемок, раковин и прочих дефектов, спиральная навивка – ровной, непрерывной, с постоянным шагом.
  • Несмотря на желание сэкономить, нужно помнить, что качественную стеклопластиковую арматуру не продают дешево. Слишком низкая стоимость говорит о малой прочности и недолговечности.

Применение стеклопластиковой арматуры в ряде случаев целесообразно вместо металлической арматуры. Иногда допустимо комбинировать металлические и стеклопластиковые прутки при сооружении одной конструкции. Чтобы впоследствии не сожалеть об использовании АКС, следует тщательно проводить расчеты будущих построек на стадии проектирования. Подбирают композитную арматуру аналогично стальной, учитывая ключевые параметры: прочность на изгиб, показатель прочности на разрыв и пр.

Возможность использования стекловолоконных прутков оценивается исходя из подвижности и типа грунта, требований пожарной безопасности, продольных и поперечных нагрузок, которые будут воздействовать на конструкцию. Например, на болотистых и подвижных почвах для армирования применяют металлическую арматуру. Стеклопластиковую арматуру просто сломают подвижки грунта ввиду ее малой прочности на излом.

Стрелы из стеклопластиковой арматуры

Привет форумчане! У меня тоже есть опыт изготовления лука из арматуры. Только не из одной ,а из нескольких д 7мм.Две длинных ,третья короче ,примерно половина ,это для более равномерного изгиба.Крепление на самодельной ручке из берёзового комля,по аналогии спортивных ручек. Вообщем на моём растяге 76 см ,кг 19 будет .Если интересно ,могу сфотать. Силу плеч можно изменять за счёт изменения длинны.Короче нет предела для фантазии и тех. характеристик.

Мартын сайта оружейник делал лук из стеклопластика целиком только он испоолльзовал не арматуру а полосу, лук он назвал Слонобой и никто не думал что найдетса ктото кто сможет хоть както пользовать но нашелся один человек, штука вышла реально противтанковая.
Правда с полосой сложность она где попало не продаетса, он ее купил на Ступинском заводе где телают стеклоламинат лучно-лыжный, у них была такая полоса, а для чего она предназначена изначально незнаю, размеры молосы точно не помню. вот сылка на ту тему про тот лук.
http://oruzheynik.com/blog/54/
Гдето там на фопуме есть еще обсуждение, мне лень искать.

Идея интересная, если сделать лук из двух половинок -Пострелял, пива попил c шашлыком,разобрал положил в пакет.

цитата: Изначально написано Guffych:
Мартын сайта оружейник делал лук из стеклопластика целиком только он испоолльзовал не арматуру а полосу, лук он назвал Слонобой и никто не думал что найдетса ктото кто сможет хоть както пользовать но нашелся один человек, штука вышла реально противтанковая.
Правда с полосой сложность она где попало не продаетса, он ее купил на Ступинском заводе где телают стеклоламинат лучно-лыжный, у них была такая полоса, а для чего она предназначена изначально незнаю, размеры молосы точно не помню. вот сылка на ту тему про тот лук.
http://oruzheynik.com/blog/54/
Гдето там на фопуме есть еще обсуждение, мне лень искать.

Интересно, изготовление лука с натягом более 20 кг. относится к самостоятельному изготовлению холодного метательного оружия со всеми вытекающими?

Новости

Это не лук, а посвящение гигантам, которые думают что хороший лук должен иметь усилие более 25 кг. При попытке установить тетиву традиционным способом чуть не сломал себе ногу

История создания:
21 сен

Во время последней поездки на завод в Ступино (за ламинатом) прикупил по просьбе друзей-арбалетостроителей
МЕГАЛАМИНАТ , а точнее пластины однонаправленного стеклопластика толщиной 12мм, шириной 50мм, ну и два метра в длину. Парочку оставил себе (на всякий случай) Сегодня решил (ради науки) выпилить из ЭТОГО — цельнопластикового монстра Естественно это будет плоский лук. Длина 180см. Ширина возле рукояти — 50мм, по концам — около 16мм. На утолщение рукояти доклеил три пластины стеклотекстолита толщиной по восемь мм. Завтра (если высохнет) выпилю рукоять, и буду проводить испытания. Нет худа без добра. Теперь знаю чем обрабатывать. Лучше всего подходит диск на болгарку для резки камня или бетона.

22 сен

Сегодня провел испытания, теперь хромаю на правую ногу Ставил испытательную тетиву (стальной тросик). Кое-как, уперев нижним концом в пол, верхним в край верстака, коленом упирался в рукоять, и двумя руками тащил на себя за верхний конец. ЗАЦЕПИЛ Только отпустил, тросик вырвало: И я получил серединой лука по коленке. А так как на ней висели струбцины, блин, получил не слабо Поставил вместо троса ЦЕПЬ Пусть попробует это порвать. Сколько он получается Измерить нечем. Двумя руками от пола растянул (не знаю на сколько), думал руки оторвет. Бандажи поставлю на сходах рукояти (боюсь оторвет текстолит). Чуть опилится, а там посмотрим. Кстати, по весу, вроде и не особо тяжелый.

27 дек

СЛОНАМ пора рыть окопы, и прятаться в кронах высоких деревьев, так как стеклопластиковый СЛОНОБОЙ близок к завершению.

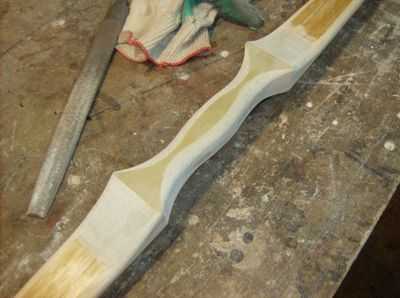

Сегодня опилил его вчерновую (между прочим ОТЛИЧНО обрабатывается хорошим напильником). Првда чешется теперь даже сам напильник. Получается пирамидальный лук. Думаю поставить бандажи из стального тросика на эпоксидку в переходе рукояти в плечи (на всякий случай ) Смущает один момент: Я положил лук концами на два пня, и встал на рукоять. Лук прогнулся ровно под базовое расстояние чтобы установить тетиву. Весу во мне 77кг. ЭТО ЧТО? ТАКОЙ ПРЕДНАТЯГ?

05 янв

За праздники наковал много всякой куйни, не обошел вниманием и будущего слонобоя. Сделал к нему наконечник стрелы подходящего размера. Ну, чтоб не лопатами, а красиво .

09 янв

Не нашел кевлар, но нашел достойную стропу. Три метра синтетики. Производитель гарантирует удержание веса в 500 кг. Не тянется. Очень хитрое плетение. Начинка вплетена в оплетку. Толщина 4 мм. Это не лук, а посвящение гигантам, которые думают что хороший лук должен иметь усилие более 25 кг. При попытке установить тетиву традиционным способом чуть не сломал себе ногу. На картинке нетрадиционный способ утановки тетивы дает некий результат, но тоже не особо выдающийся.

Кевларовый шнур толщиной в 5 мм полюбому должен выдержать. Передам 3 метра на испытания для чудо-лука .

28 фев

Спасибо Женьке за кевлар! Слонобой обрел хоть какую то тетиву. Чуть не обос. ся пока напялил! А итоге смог растянуть (прижав его ногами к полу) сантиметров на пятнадцать. При этом стрелка обычного безмена на 20кг с визгом сделала два оборота, потом в нем чего то захрустело. В общем можно приступать к отделке.

10 июл

Лук готов, отделан и будет представлен на Былинном берегу

Задать вопросы и обсудь этот лук вы можете на форуме Оружейника в теме: ЛУК ИЗ СТЕКЛОПЛАСТИКА

Стеклопластиковая арматура для перемычек

Вопрос: Планирую на балки (над окнами и дверями)использовать стеклопластиковую арматуру (д 8 и 10), дом из газоблока на 400, будут ли такие балки надежными (самое большое окно по ширине 2м).Буду благодарен за быстрый ответ (кладку уже начали).

Ответ: Применение в строительстве стеклопластиковой арматуры ведет к увеличению срока службы строений 2-3 раза в сравнении с применением стальной арматуры. АСП более пластична чем металл. Поэтому при возникновении критических ситуаций не лопается в отличие от арматуры из стали. По весовым соотношениям естественно стеклопластик уступает стали- это одно из его преимуществ.

Арматура из стеклопластика имеет прочность на разрыв в три раза выше ,чем стальная. Порог прочности у стальной арматуры составляет 390 МПа, в то время как показатель предела прочности для стеклопластиковой составляет не ниже 1000 МПа.

Разность в цене компенсируется применением в строительстве стеклопластиковой арматуры меньшего диаметра за счет ее высокой прочности, по сравнению со стальной арматурой, соотношение диаметров прутков металла и стекловолокна следующее:

металл. 6 А -III 8A-III 12A-III 14A-III 16A-III

c теклопласт.ар. АСП-4 АСП-6 АСП-8 АСП-10 АСП-12

Арматура из стеклопластика не подвержена коррозии, не ржавеет, кислостойкая, обладает высокими упругими свойствами, не теряет своих прочностных свойств при воздействии низких температур.

В вашем случае применение стеклопластиковой арматуры логично, главное правильно связать конструкцию для ваших перемычек. На перемычки оконных проемов используйте АСП-10, она соответствует металлической арматуре диаметром 14мм, а над дверными проемами АСП-8. На фото показано. как правильно увязывать арматуру на перемычки. Соответственно арматуру АСП-10 смело можно использовать на армопояс. Не забудьте по окончании строителства второго этажа сделать разгрузочный пояс, не устанавливайте стропила прямо на газобетон, это может привести к разрушению блоков. Газобетон не любит точечных нагрузок !Удачи.

Обсуждение вопроса на форуме:

>По вопросам сотрудничества и рекламы обращайтесь по адресу [email protected]

ЧЕМ РЕЗАТЬ СТЕКЛОПЛАСТИКОВУЮ АРМАТУРУ?

С одной стороны, если говорить просто о всех возможных вариантах, то композитную стеклопластиковую арматуру можно резать разными способами:

  • Перекусывать болторезом;
  • Перерубать топором;
  • Перепиливать ножовкой по металлу;
  • Перерезать углошлифовальной машинкой («болгаркой»).

Но самым правильным вариантом из всех, перечисленных выше, является применение «болгарки» с обычным абразивным или с алмазным кругом. Дело в том, что первые два способа вызывают сильное воздействие на прилегающие области арматурного стержня, приводящие к его деформации, выкрашиванию и расщеплению в этих областях. Таким образом, прилегающие концы арматурного стержня окажутся сильно расщепленными, примерно, как это изображено на фото справа (нажмите на него для просмотра в полном размере). Не пугайтесь, на самом деле на данном фото изображен отрезок композитной арматуры, разрушенной в результате проведение теста на сжатие, однако характер разрушения края в виде продольного растрескивания носит тот же характер, что и при перекусывании композитной арматуры болторезом или перерубания топором. Такое расщепление крайне нежелательно, так как образовавшиеся трещины могут быть незаметны невооруженным глазом, но идти довольно глубоко в тело арматурного стержня. Такие трещины в теле стержня композитной арматуры будут являться капиллярными каналами для попадания внутрь стержня воды, щелочи при заливке бетоном. В первом случае возникает опасность дальнейшего развития трещин вследствие циклов замораживания и оттаивания. Во втором случае усугубляется деструктивное воздействие щелочной среды бетона на арматурный стержень (теперь это воздействие оказывается не только снаружи, но и изнутри).

Обращаем Ваше внимание, что прежде, чем резать стеклопластиковую арматуру, — позаботьтесь о защите глаз, рук и органов дыхания. Причем последнему уделите особое внимание! Не забывайте, что вы собираетесь резать стеклянные или базальтовые волокна и образовавшаяся пыль будет совсем ненужным гостем в ваших легких! Защититься от этой пыли можно используя респиратор. Но помните, что респиратор должен плотно прилегать к лицу, исключая возможность вдыхания пыли в обход фильтрующего элемента.

Для защиты рук от тонких, почти невидимых заноз в виде стеклянных или базальтовых волокон, имеющих толщину, сравнимую с толщиной человеческого волоса, использовать обычные х/б перчатки не годится! Вам понадобятся так называемые «спилковые» перчатки или хотя бы х/б перчатки с нанесенным на их внутреннюю сторону сплошным слоем ПВХ или латекса.

Перчатки с ПВХ покрытиемПерчатки с латексным покрытием

vnovinky.ru

Арматура из стекловолокна вместо стали.

Важно заметить, что использование пенополистерольных блоков в качестве несъемной опалубки для фундамента было бы невозможным, если бы не использование в качестве ее укрепления композитной арматуры. Она не только надежно укрепляет бетонные конструкции, но обеспечивает достаточный уровень защиты от коррозийных сред. Композитная арматура, особенно активно применяется в тех районах, где вероятнее всего сейсмическая опасность.

У композитной арматуры очень высокая прочность на разрыв, она в несколько раз выше, чем такой же показатель у металлической арматуры, поэтому благодаря этому качеству в строительстве можно использовать композитную арматуру в меньшего диаметра взамен стальной.

Для армирования несъемной опалубки в основном применяют композитную арматуру 6, 8 и 10 мм. Важным плюсом еще является то, что ее можно с легкостью доставить к месту применения.

В заключении хотелось бы отметить, что композитная арматура, несмотря на все ее положительные характеристики, используется в нашей стране не так активно как на западе. Тем более, что у нас ее стали использовать только несколько десятилетий назад. Композитная арматура имеет огромные перспективы на рынке строительных материалов. Ее смело можно использовать в закладке фундаментов, в строительстве малоэтажных зданий, прокладке дорог и прочих сооружениях, которые подвергаются постоянному воздействию агрессивных сред. В применение композитной арматуры в строительстве высоко этажных домов или мостов, следует так же учитывать ее химические и физические свойства еще на этапе проектирования конструкции.

Так или иначе, стекловолоконная арматура используется в отечественном строительстве довольно широко. Впервые она стала применяться в 70-х годах в Великобритании, США, Японии. Причем основной тенденцией строительства в те года были небоскребы, многоэтажные дома.

В те времена еще довольно часто использовали металлическую арматуру при возведении небоскребов, но ее транспортировка и монтаж были очень затруднительны, тем, более, что ее нужно было доставлять на большую высоту. Еще одним фактором не в пользу стальной арматуры является то, что в некоторых влажных районах Великобритании и США металлическая арматура быстро подвергалась коррозии и воздействию ржавчины.

Более того, климатические условия данных стран диктуют повышенные требования устойчивости возведенных построек. Поэтому возникла потребность в легком и прочном материале, который возможно применять при строительстве таких зданий. Позже стекловолоконную арматуру стали обширно использовать в строительстве, но малоэтажных зданий.

Если сравнивать срок службы зданий из этих видов арматур, то здание построенное с помощью стекловолоконной арматуры увеличивает срок службы бетонных сооружений и намного отодвигает вперед и снижает затраты на

ремонтно-восстановительные работы, которые могут потребоваться уже через 10 лет эксплуатации.

В процессе производства стекловолоконной арматуры происходит линейное непрерывное выравнивание волокон, которое приводит к образованию полимера непрерывной длины и с усиленной структурной формой.

На заводе арматуру могут выпускать в виде непрерывной линии или в виде «елочки» или такую, у которой насечки больше обычных, таким образом, добивается улучшенное сцепление с бетоном.

Очень часто арматуру из стекловолокна используют для строительства тоннелей и железных дорог, так как она не является проводником электричества.

Если сравнивать строительные характеристики стекловолоконной арматуры и стальной, то в большинстве случаев перевес будет в сторону композитной арматуры. Так, она легче, прочнее, выносливее, сохраняет тепло и не пропускает электричество. Длина стекловолоконной арматуры может быть разной, только заказчик в зависимости от проекта здания заказывает нужную ему длину и форму.

Это лишь некоторые сравнительные характеристики этих двух строительноопорных материалов, но и по ним видно, что использование стекловолоконной арматуры намного выгоднее и практичнее.

Стеклопластиковая арматура в морских бетонных сооружениях.

Какие существуют виды армирования.

Принципы проектирования железобетонных конструкций относятся так же к бетонным элементам со стеклопластиковой арматурой. Существуют различные способы армирования: внутренний, внешний или же сочетание этих двух вариантов. Внутреннее армирование применяют в конструкциях, где агрессивная среда будет воздействовать на железо, а не на сам бетон. Скрепляется такая арматура при помощи самозащелкивающихся пластмассовых элементов или связывается простым жгутиком.

Если конструкция будет располагаться в агрессивной среде по отношению к бетону, то в этом случае будет уместно внешнее армирование. При этом арматура будет выполнять сразу несколько функций, таких как силовую, опалубки, защитную. Если внешнего армирования не хватает, для того чтобы бетон выдержал механическую нагрузку, то производят еще и внутреннее армирование.

Коррозионная стойкость стеклопластиковой арматуры.

Порог коррозионной стойкости стеклопластиковой арматуры зависит от полимерного связующего и самого волокна арматуры. При внутреннем армировании бетонных блоков, должна оцениваться стойкость стеклопластиковой арматуры к щелочной среде твердеющего бетона и к внешней

среде. Поэтому, если арматура не будет защищена слоем смолы или волокном другого состава, то она будет подвержена разрушению. Испытания, которые проводились на железной и стеклопластиковой арматуре показали, что железо во много раз больше подвержено коррозии, нежели стеклопластик. Ученые отмечают, что можно при помощи современных технологий менять свойства связующего материала для стеклопластиковой арматуры, и таким образом получают арматуру с низкой проницаемостью и как следствие, снижают коррозию волокна.

При возведении бетонных конструкций с использованием стеклопластиковой арматуры в агрессивной среде, срок службы подобных сооружений намного увеличивается, что позволяет сэкономить на материале, и на ремонте таких сооружений.

Правда и мифы о композитной арматуре.

Композитная арматура не подвержена коррозии.

Это абсолютно верно, ее химический состав абсолютно нейтрален ко всем существующим агрессивным средам, именно поэтому такую арматуру предпочитают использовать для строительства бетонных объектов, на которые постоянно будет, что-то воздействовать, будь то морская вода и щелочи или просто воды в канализации.

Композитная арматура тяжелее металлической.

Это абсолютный миф. Такая арматура создается из тонких стеклянных волокон, которые скрепляются между собой специальными смолами. Такое соединение очень прочное и легкое. Один маток композитной арматуры в много раз легче металлической. Это в свою очередь упрощает ее транспортировку и сокращает расходы на транспорт и технику для ее монтажа.

На производство композитной арматуры нет ГОСТа.

Это, к сожалению, правда. Поэтому покупатели не защищены от подделок этого строительного материала. Производитель волен сам решать, как ему осуществлять производство данного материала. Но, будьте уверены, если компания, которая производит композитную арматуру, настроена на расширении своего бизнеса и на получение прибыли, то качество производимых ею арматур будет на высоком уровне.

Модуль упругости композитной арматуры выше, чем у стальной.

Это неправда. Упругость у стальной арматуры намного превышает показатели упругости у композитной арматуры. Ее можно использовать для прокладывания дорог или для заливки фундамента, а вот ее использование в строительстве высотных домов требует дополнительных вычислений.

Композитную арматуру соединяют без сварки.

Это правда, для монтажа такой арматуры используют обычные хомутики или пластиковые защипы. Сейчас рассматривается такой вопрос, чтобы на концы композитной арматуры в заводских условиях вставляли металлическую сердцевину, только в этом случае возможно скрепление арматуры при помощи сварки.

Композитной арматуре можно придать любу нужную вам на стройплощадке форму.

Это миф, сделать этого не возможно, если только на заводе заранее изготовить стержни нужной для вас формы, по чертежам, которые предоставит заказчик.

Композитная арматура не накапливает электричество.

Это, правда, так как она сделана из материалов, которые не пропускают электричество, это во многом облегчает работу строителей, так как они не встречают блуждающие токи. Следствием этого является то, что в доме, который построен из такой арматуры свободно ловит телефон, так как композитная арматура радиопрозрачна и магнитно инертна.

Композитную арматуру используют для строительства химических объектов.

Это, правда, такая арматура, это просто находка для подобного вида конструкций, так как коррозийные свойства композитной арматуры просто на высоте, к тому же она инертна ко многим видам химических веществ и срок эксплуатации таких объектов так же увеличивается.

Из всего выше перечисленного можно сделать вывод, что композитная арматура, обладающая уникальными строительными свойствами, еще дожидается своего массового использования, когда все расчетные моменты будут учтены.

Какие перспективы существуют в применении композитной арматуры в бетонных конструкциях?

Ученsе разработали технологию производства качественной неметаллической арматуры, рекомендации по проектированию бетонных конструкций с использованием неметаллической арматуры, обозначали самые приемлемые области ее применения.

В ряде западных стран неметаллическую арматуру применяют намного шире, чем в России.

К примеру, в Германии в настоящее время подробно разработали и изучили стеклопластиковую арматуру, по-другому ее называют «Полисталь». Конструкторы разработали проекты мостов, при строительстве которых возможно использование такой арматуры. За последние несколько лет были разработаны и построены больше десяти пешеходных и автодорожных мостов с использованием такой арматуры.

Композитная арматура особенно значимое изобретение для Японии. Так как здесь при проектировании зданий нужно учитывать сейсмоопасные районы. В

studfiles.net

Вязка стеклопластиковой (композитной) арматуры фундамента своими руками

Композитная арматура относится к современным материалам, призванным заменить дорогой металлопрокат и обеспечить большую устойчивость к негативному влиянию внешних факторов. После того, как с 2012 года этот вид полимерного прута стал производиться в России, интерес к нему со стороны строителей стал возрастать с каждым годом.

Применение стеклопластиковых материалов для армирования монолитных бетонных конструкций особенно актуально в случаях возможного воздействия влаги, поскольку полимеры не подвержены воздействию коррозии.

Пластиковые пруты применяют на объектах индивидуальной застройки, при возведении крупных зданий и сооружений, для береговых укреплений и автомобильных дорог. В частном строительстве из нее изготавливают армирующие каркасы для ленточных и плитных фундаментов, а также армируют кладку из пенобетонных блоков.

Материал, из которого изготовлена пластиковая арматура, представляет собой полимерную смесь из продольного стекловолокна повышенной прочности и термически стойкой смолы. Стандартные диаметры выпускаемых прутов находятся в диапазоне от 4 до 32 мм. Максимальная температура эксплуатации 60˚C. Предел прочности 150 МПа.

Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета.

Поэтому для вязки армирующего каркаса необходимо приобрести:

  • пластиковую арматуру проектных диаметров;
  • вязальную проволоку или затяжные хомуты.
В отличие от традиционных металлических прутов, арматура из стеклопластика поставляется в виде свернутой бухты.

Поэтому перед началом сборки каркаса ее необходимо размотать и нарезать на куски необходимой длины. Резка производится ножовкой или другим инструментом, не допускающим нагрева материала. Разметку мест реза на поверхности легко сделать с помощью обыкновенного маркера.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь в пламени с помощью паяльной лампы или в костре. Необожженная проволока гнется хуже и не всегда обеспечивает плотный охват соединения. Кроме этого, неподготовленный металл обладает меньшей тягучестью и чаще рвется во время работы.

Вязка хомутами.Общая схема вязки.

Инструмент для проволочного связывания арматуры

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

  • простые ручные, которые необходимо все время вращать во время работы;
  • полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
  • пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Пластиковые фиксаторы нужны для того, чтобы зафиксировать собранный арматурный каркас в необходимом пространственном положении внутри опалубки перед подачей бетона.

Технология ручной проволочной вязки стеклопластиковой арматуры

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков. Кроме того, стеклопластиковую арматуру просто невозможно соединить при помощи сварки, а поэтому такой тип крепления наиболее приемлем в данном случае.

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

  1. свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
  2. на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
  3. на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
  4. во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
  5. после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
  6. к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
  7. укладывается и вяжется следующий ряд продольной арматуры;
  8. собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Работу можно значительно упростить, если совмещать стеклопластиковую арматуру с металлической. Из стальных прутов можно заранее заготовит прямоугольные рамки и тогда не потребуется выполнять отдельную вязку вертикальных отрезков.

Нюансы вязки конструкций под заливку плитного фундамента

Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в такой конструкции арматурные пруты не рассматриваются как продольные и поперечные. Для поднятия нижней сетки над гидроизоляционным слоем на арматуру через каждые полтора-два метра одевают вертикальные стойки фиксаторы из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

Важная особенность сборки арматуры для плитного фундамента заключается в том, что она производится по месту. Это необходимо из-за больших размеров конструкции и невозможности последующего перемещения. Поэтому во время вязки необходимо быть предельно осторожным, чтобы не наступить на уложенные арматурные прутья и не повредить конструкцию.

В шведской и финской утепленной плите (подробнее о ней в этой статье) необходимо предусмотреть пересечение прутов плиты с арматурным каркасом боковой опорной ленты. Для этого пруты нарезают длиннее, напускают их на вертикальные боковые арматурные каркасы и связывают проволокой.

Нюансы вязки стеклопластиковых каркасов для ленточных фундаментов

Особенности сборки арматуры для ленточного фундамента заключается в наличии боковых примыканий, пересечений и углов.

В местах примыкания лент под внутренние стены, соединение перпендикулярного каркаса с наружным выполняется при помощи согнутых П-образных элементов.В углах арматуру сгибают под прямым углом или привязывают подготовленные Г-образные элементы. Длина нахлеста соединяемых прутков должна быть не менее 30 см и на этом участке выполняется не менее 2-х вязок.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной. Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

Сборка арматурных каркасов может выполняться на открытом месте, в стороне от выкопанной траншеи. Правильная укладка уже собранной конструкции предусматривает расстояние от стенок опалубки и дна не менее 25 мм.

В заключение

Вязка стеклопластиковой арматуры для фундамента — это технологически простой процесс, не требующий особых профессиональных навыков. Быстро научиться ему сможет даже неподготовленный человек. Нужно просто немного потренироваться.

Небольшой вес материала значительно упрощает работу, а большая длина арматурного прута в бухте позволяет нарезать стержни любой необходимой длины. Это уменьшает количество стыков в отличие от стальных материалов.

Более подробно о том, как правильно вязать стеклопластиковую арматуру, вы можете посмотреть на следующих видео.

Видео по теме


fundamentclub.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
