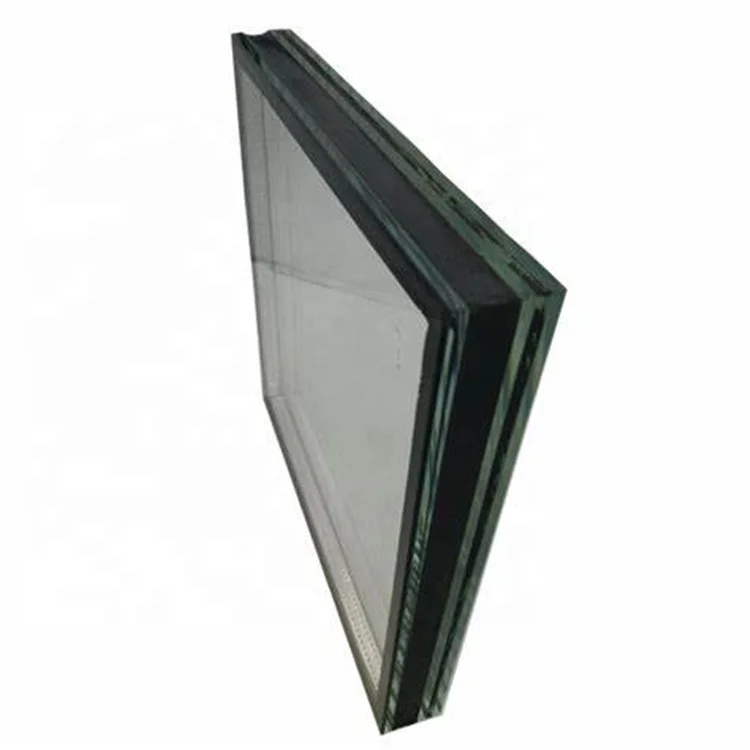

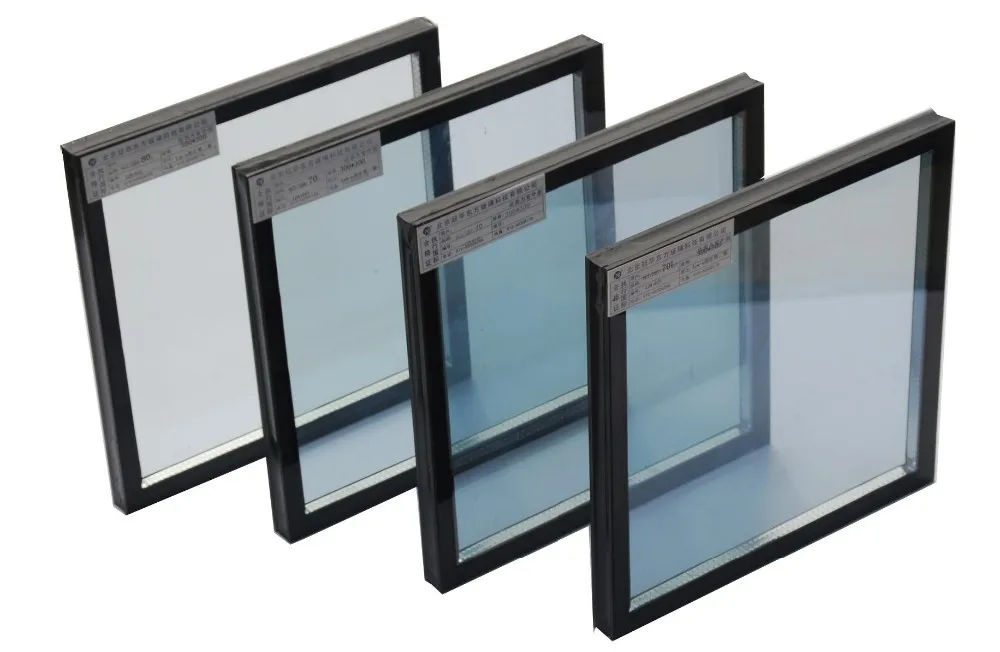

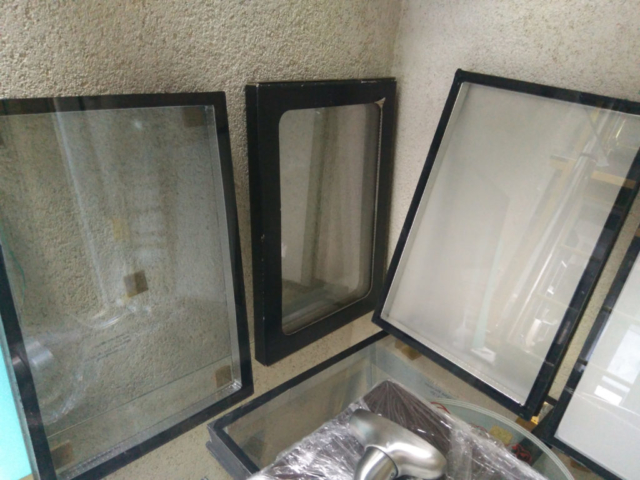

Что такое стеклопакет?

Стеклопакет — светопрозрачная конструкция строительного назначения из двух или более стекол, скреплённых между собой по контуру с помощью дистанционных рамок и герметиков. Предназначение стеклопакета как замены обычных стёкол — в повышении сопротивления теплопередачи, поскольку воздух и некоторые другие газы являются хорошими теплоизоляторами.

Метод скрепления стёкол — бутиловый герметик и металлическая или пластиковая дистанционная рамка. Пластиковая рамка незначительно повышает сопротивление теплопередаче.

Между стёклами часто находится сухой воздух, однако для улучшения характеристик сопротивления теплопередаче внутрь стеклопакета закачивают инертные газы (аргон, ксенон, криптон).

Например, аргон не только повышает теплоизоляцию, но и положительно влияет на шумоизоляцию. Главное качество стеклопакетов с аргоном заключается в том, что они не только сохраняют тепло в помещении в холодное время года, но и поддерживают в нём комфортную температуру в жаркое время.

Виды стеклопакетов.

Согласно ГОСТ 24866 стеклопакеты можно классифицировать:

• По количеству камер. Между каждыми двумя стёклами образуется пространство, называемое камерой. В связи с этим стеклопакеты подразделяют на однокамерные (два стекла), двухкамерные (три стекла) и т. д.
• По ширине. Ширина стеклопакета — это полная ширина блока вместе со стеклянной и воздушной частью. Встречаются стеклопакеты шириной 14, 16, 18, 20, 22, 24, 28, 32, 36, 40, 42, 44 мм и др.
• По типам применяемого стекла:
  • обычное
  • энергосберегающее — стёкла с низкоэмиссионным покрытием (с твёрдым или мягким покрытием — также известны как К или I-тип)
  • шумозащитное — многослойное ламинированное стекло (триплекс)
  • солнцезащитное — тонированное стекло в массе, тонированное пленкой или с покрытием «Solar»
  • ударопрочное — триплекс, закаленное стекло (сталинит), бронирование прозрачными плеками.
  • Полупрозрачное (для ванных комнат и туалетов).
  • Безосколочное стекло

Теплоизоляция.

С ростом межстекольного пространства от ~10 мм до ~16 мм (в каждой камере) теплоизоляционные характеристики стеклопакета растут, но свыше 24 мм начинают ухудшаться в силу роста конвективной теплопередачи в межстекольном пространстве. Оптимальная ширина дистанционной рамки для двухкамерного энергосберегающего стеклопакета, заполненного аргоном (Ar) составляет 14 мм.

Звукоизоляция.

Что касается вопроса звукоизоляции тех или иных стеклопакетов, то тут действуют обычные законы физики:

• в основной степени уровень звукоизоляции зависит от массы преграждающего материала, в данном случае стеклопакета. Чем выше масса стеклопакета на выбранную единицу площади, тем его звукоизолирующий эффект на этой площади выше. То есть и так как обычный двухкамерный стеклопакет, состоящий из трёх стёкол толщиной 4мм (например, даже 4-6-4-6-4) тяжелее, чем такой же по площади однокамерный 4-16-4, то, соответственно, и его звукоизолирующие характеристики лучше.
• уровень звукоизоляции зависит также и от общей толщины звукоизолирующего материала. Двухкамерный стеклопакет, в котором присутствуют, соответственно, 3 стекла и который обычно используется не толще 48 мм, в любом случае имеет воздушные прослойки. Человеческий же слух в состоянии ощутить улучшение звукоизоляции тремя одинаковыми стёклами, если каждое межстекольное пространство увеличить не менее, чем на 5-7 см (не мм) и получить соответствующий стеклопакет толщиной около 115—120 мм. Ведь только такое увеличение толщины стеклопакета обеспечит повышение его звукоизоляции не менее, чем на 1дБА — тот уровень, который человеческий слух уже в состоянии распознать. Вывод — разница в степени звукоизоляции стеклопакетов 4-6-4-6-4 и 4-16-4-16-4 для человеческого слуха неуловима.
• уровень звукоизоляции зависит от разнородности звукоизолирующего материала. То есть на звукоизолирующие характеристики стеклопакета одной и той же толщины существенно повлияет применение стёкол разной толщины (4 мм, 6 мм, 8 мм, триплекс и т. д).
• использование в одном стеклопакете дистанционных рамок разной ширины на уровень звукоизоляции стеклопакета в целом не влияет никак. Использованием дистанционных рамок разной ширины в одном стеклопакете можно всего-лишь исключить явление звукового резонанса, когда при прохождении того или иного звукового потока конкретной частоты через стеклопакет, в случае совпадения данной частоты звука с вынуждающие колебания стеклопакета, возможно резкое его усиление, а не ослабление. Резонанс в обычной природе — явление крайне редкое.

На шумозащиту ширина дистанции оказывает большое влияние; чем шире, тем выше звукоизоляционные свойства стеклопакета. Ощутимый результат даёт применение триплекса и более толстых стёкол.

Применение однокамерных стеклопакетов.

Однокамерные узкие стеклопакеты зачастую используются для остекления балконного блока, когда сам балкон снаружи уже остеклён.

В случае больших оконных блоков также устанавливаются однокамерные стеклопакеты — для исключения провисания и слипания стекол под действием их собственного веса. При этом необходимо комплектовать их более толстыми стёклами, начиная от 5 мм.

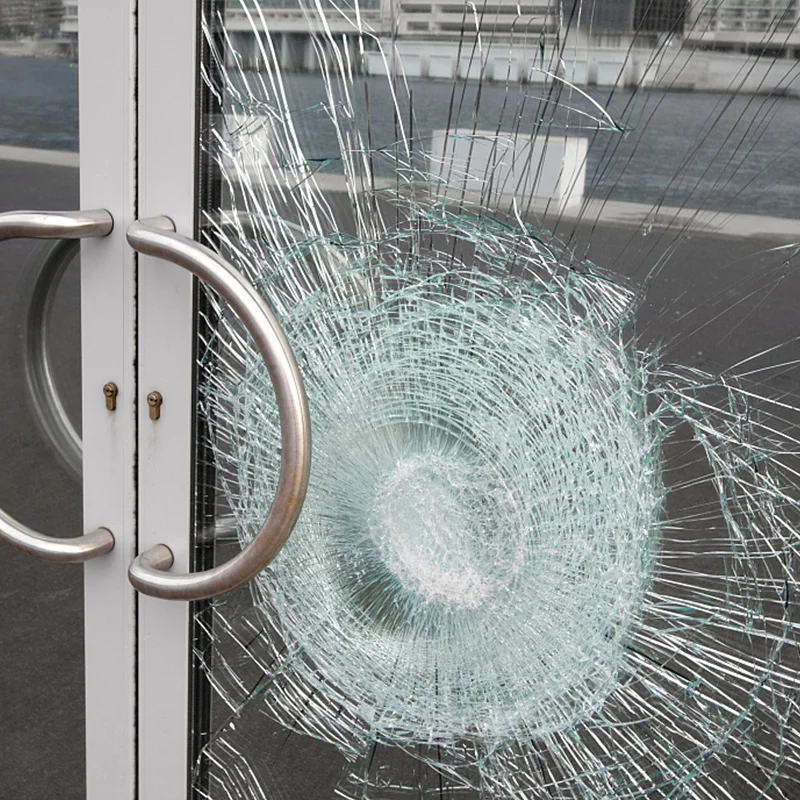

Ударопрочность

В случае, если возможны механические повреждения конструкции (входные группы, витринные стеклопакеты, окна в помещениях спортивного и игрового направления), используются более толстые и ударопрочные стёкла: триплекс, закалённые, с ударопрочной плёнкой.

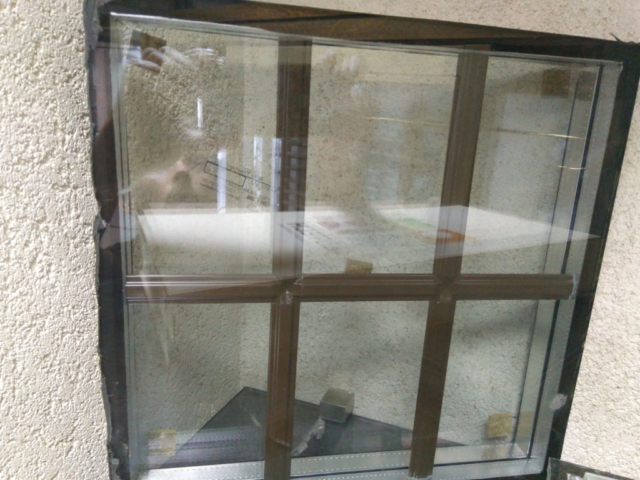

Декоративная раскладка в стеклопакете

Раскладки или по-другому шпросы –  это разновидность декора окон. Профиль монтируется между стеклами внутри конструкции стеклопакета. Благодаря этому создаётся иллюзия переплёта в виде решетки, арки и других геометрических элементов.

Преимущества работы с нами:

• Реализуем проект любой сложности и размеров;
• Предоставим гарантию от 1 до 10 лет на всю продукцию;
• Предлагаем рассрочку — предоплата 70%, остальное по завершению работ;
• Произведем остекление любых объектов светопрозрачными конструкциями.

Если вы хотите заказать Армированный стеклопакет, то позвоните нам по телефонам, указанным в контактах.

Армированные пластиковые окна. С каким армированием выбрать профиль окна?

	Мой дом – моя крепость. За последние годы это высказывание ничуть не потеряло актуальности. Города растут и развиваются, и это здорово, но не так прекрасны спутники этого развития – постоянный шум и пыль. На что вы готовы, чтобы вернуть в дом тишину? Укрепить позиции комфорта поможет REHAU – признанный лидер среди пластиковых окон.

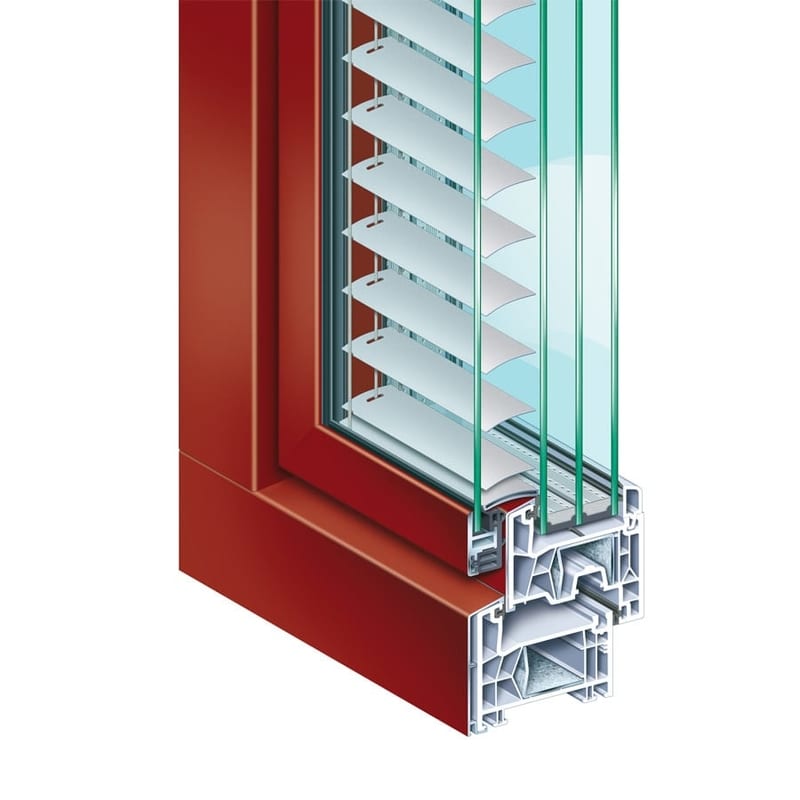

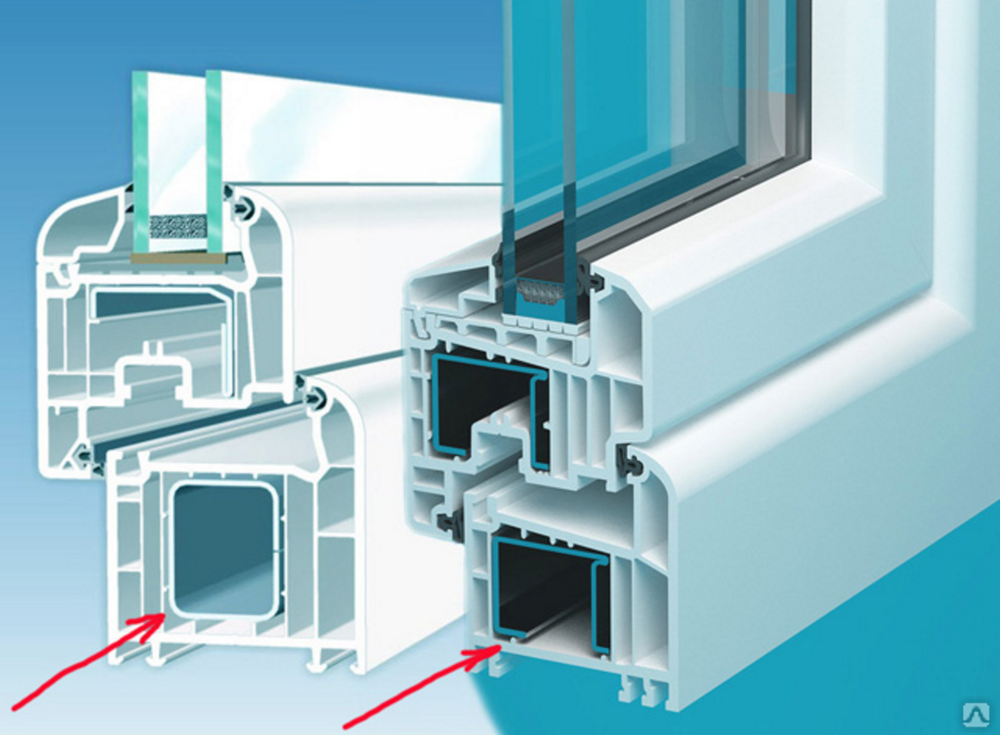

Для чего армируют оконный профиль?

Окон на рынке представлено много – красивых и разных, но при выборе следует опираться не только на внешний вид. Гораздо важнее то, что спрятано в окнах под пластиком. Надежная конструкция – это укрепленная конструкция, а гибкий пластик в одиночку не может противостоять ветру и перепадам температур. Именно для жесткости и устойчивости в окнах REHAU применяется армирование.

В основе ПВХ профиля лежит металлический каркас – благодаря ему, рамы надежно держатся в проемах и выдерживают многолетнюю эксплуатацию. Без поддержки металлической основы створки просядут при первом же открывании, и никакие саморезы их не смогут удержать.

Армирующий профиль в окне служит гарантией жесткости конструкции, обеспечивает термостойкость пластиковых створок и позволяет устанавливать стеклопакеты практически любой ширины и высоты.

Преимущества армированных окон

Качественный оконный профиль сочетает в себе тепловую и шумовую изоляцию, сохраняет геометрию и радует своих владельцев безукоризненно точным движением створок в течение всего периода эксплуатации. Давайте рассмотрим плюсы использования армирующего профиля в окнах более подробно:

	Стойкость к перепадам температур. Достойно перенести все изменения и избежать деформации створок окна можно именно с помощью армированного профиля.
	Прочность конструкции. Для устойчивости перемычек крепеж проходит через армированный каркас – именно от его толщины зависит целостность всего сооружения. При использовании некачественных армирующих профилей появление щелей в пластиковой раме окна становится лишь вопросом времени.

Чем грозит некачественное армирование?

Итак, необходимость в металлической основе профиля очевидна, но не все так просто. Что, если у окна с армированным профилем все же наблюдаются такие нежелательные признаки, как деформация, проседание створок и дверей или даже нарушается целостность стекол? Неужели железный каркас не так надежен, как кажется? Вовсе нет, все дело в качестве армирующего профиля.

Слишком тонкое армирование профиля не обеспечивает прочность креплений окна, в результате чего появляются щели, заклинивает створки. Нарушение геометрии оконного проема усиливает нагрузку на стекла, и на них образуются трещины.

Если открывать и закрывать пластиковые створки становится все сложнее, они скрипят и неплотно прилегают к раме, есть повод задуматься о качестве использованного профиля и недобросовестности производителя. Обустройство оконных проемов – дело ответственное и лучше доверить его профессионалам. Немецкий бренд REHAU – это гарантия исключительного качества.

Знакомьтесь: оригинальное армирование REHAU.

Технология производства любых окон ПВХ должна соответствовать не только общим требованиям, без учета индивидуальных особенностей определенного оконного проема добиться безукоризненного исполнения становится невозможно. Толщина и форма армирования REHAU определяются следующими факторами: размер окна – если высота и ширина створок превышают стандарт, стенки армирования подлежат уплотнению; этаж – ветровая нагрузка увеличивается с каждым этажом. Чем выше оконный проем, тем сложнее должна быть форма каркаса; цвет окна – для белых рам высотой 1,3 м предусмотрен стальной профиль толщиной 1,5 мм, цветные конструкции, так же, как и большеразмерные, производятся на базе профилей от 2 мм.

Оригинальное армирование REHAU изготавливается из высокопрочной стали холодного проката.

Дополнительную прочность окнам придает цинковое покрытие каркаса – оно служит абсолютной защитой от коррозии и продлевает срок службы профилей. Отличить немецкий стальной профиль можно по специальной маркировке, которая наносится по всей его длине.

Как выбрать подходящее армирование REHAU.

Линейка немецкого производства предоставляет широкий выбор оконных конструкций. Как не запутаться среди множества вариантов и на что обратить внимание?

	Прежде всего, следует определиться с конструкцией окон. Важно продумать количество створок в окне, их функционал и форму. Чем выше нагрузка на профили, тем плотнее они должен быть. Нестандартный оконный проем потребует усложненный каркас.
	Тепловые характеристики. В условиях сурового климата необходимы энергосберегающие усиленные профильные системы. Соответственно, используется каркас повышенной плотности.
	Звукоизоляция . Так же, как и в случае с теплоизоляцией, гарантом тишины выступает стеклопакет. Удержать мощную конструкцию возможно только при помощи грамотно подобранного армированного основания.

Недостатки деревянных профилей:

Окнам REHAU под силу справиться с любыми нагрузками. Каркас подбирается с учетом всех особенностей и функционала конструкции.

Армированное стекло для окон – преимущества, виды и область применения. Стеклопакеты с армированным стеклом: насколько они прочны?

Содержание

1. Основные характеристики и свойства армированного стекла
2. Текстура и оттенки
3. Преимущества армированных стеклопакетов
4. Профили
5. Виды
6. Области применения
7. Технические параметры
8. На что влияет толщина стекла
9. Ширины однокамерного стеклопакета
10. Как читать формулу стеклопакета

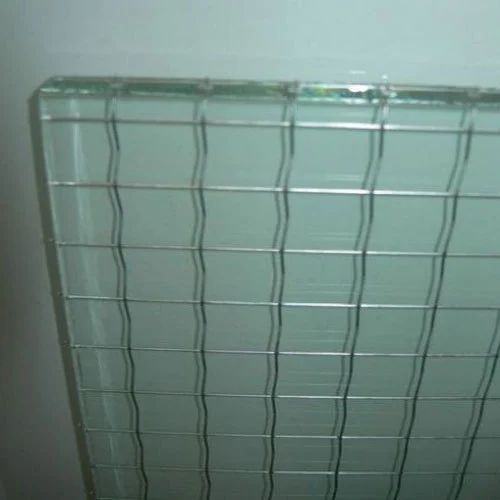

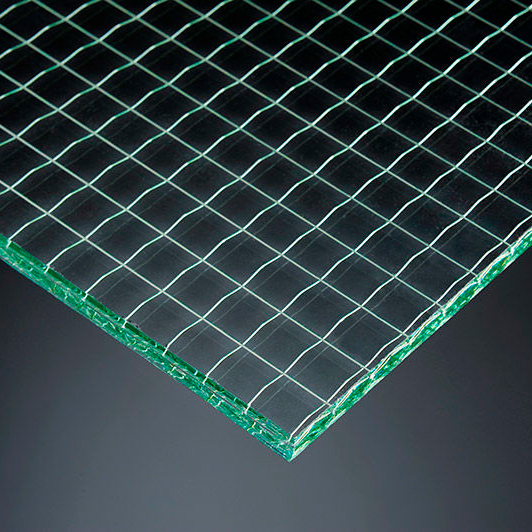

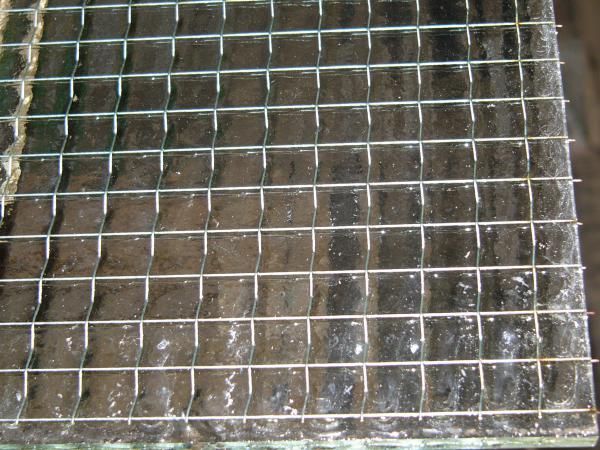

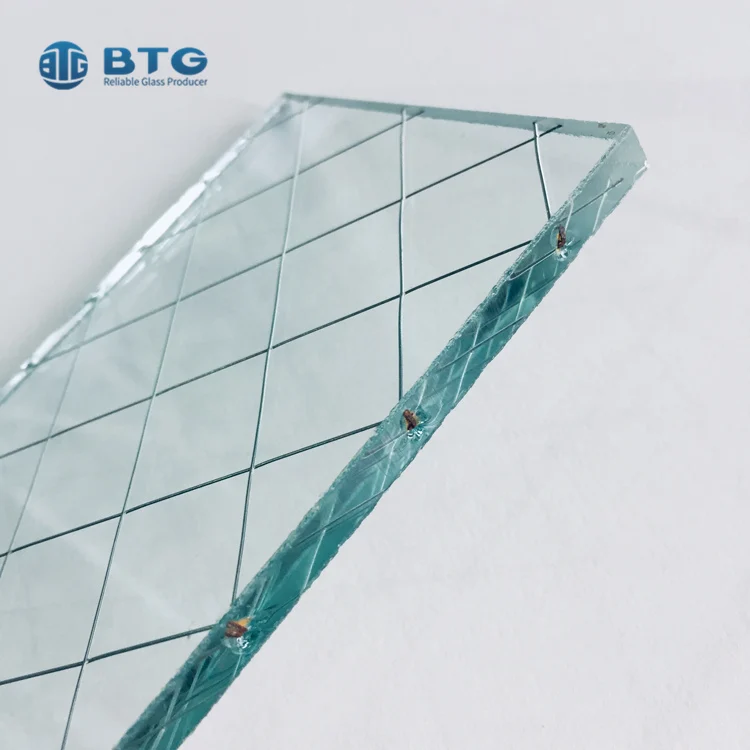

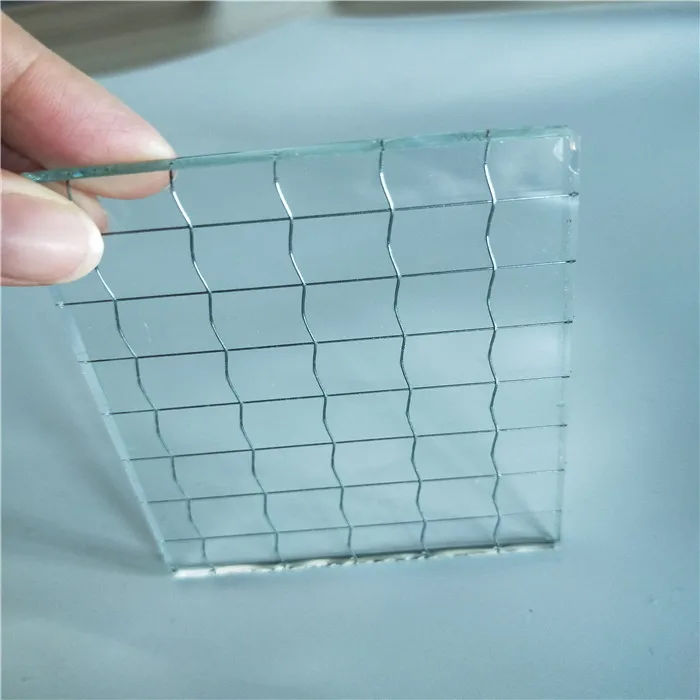

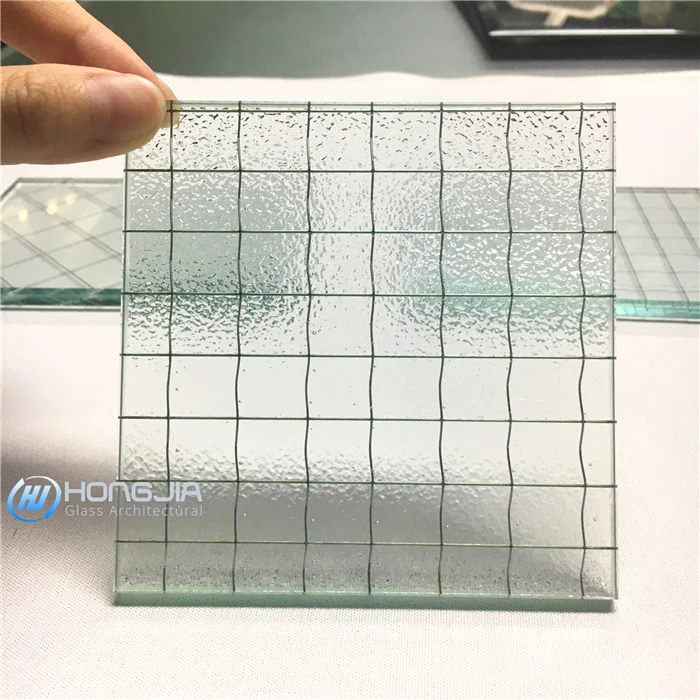

Основные характеристики и свойства армированного стекла

Некоторых покупателей вводит в заблуждение название, и они считают материал абсолютно неуязвимым перед силовым воздействием. Однако армированное стекло тоже можно разбить, причем для этого потребуется приблизительно в полтора раза меньшее усилие, чем для обычного литого стекла. У этого материала другие достоинства:

• при достаточно сильном ударе осколки не разлетается во все стороны, а остаются на стальных нитях;
• равномерно нагревается при пожаре, благодаря чему не трескается практически сразу же при резком повышении температуры;
• армирующая сетка даже при разбитом стекле образует надежную преграду.

Наличие инородных включений, воздушных пузырей и желто-зеленая закраска являются пороками армированного стекла. Всегда проверяйте усиленные окна и двери на отсутствие упомянутых дефектов.

Наличие сетки незначительно сказывается на светопропускной способности, которая составляет по ГОСТу не менее 65% для листов толщиной 5,5 мм. Металлические нити углублены в целом на 1,5 мм от края стекла. Сечение стальной проволоки может варьироваться в диапазоне 0,35-0,45 мм, а длина ребра ячеек сетки составляет 12,5 или 25 мм.

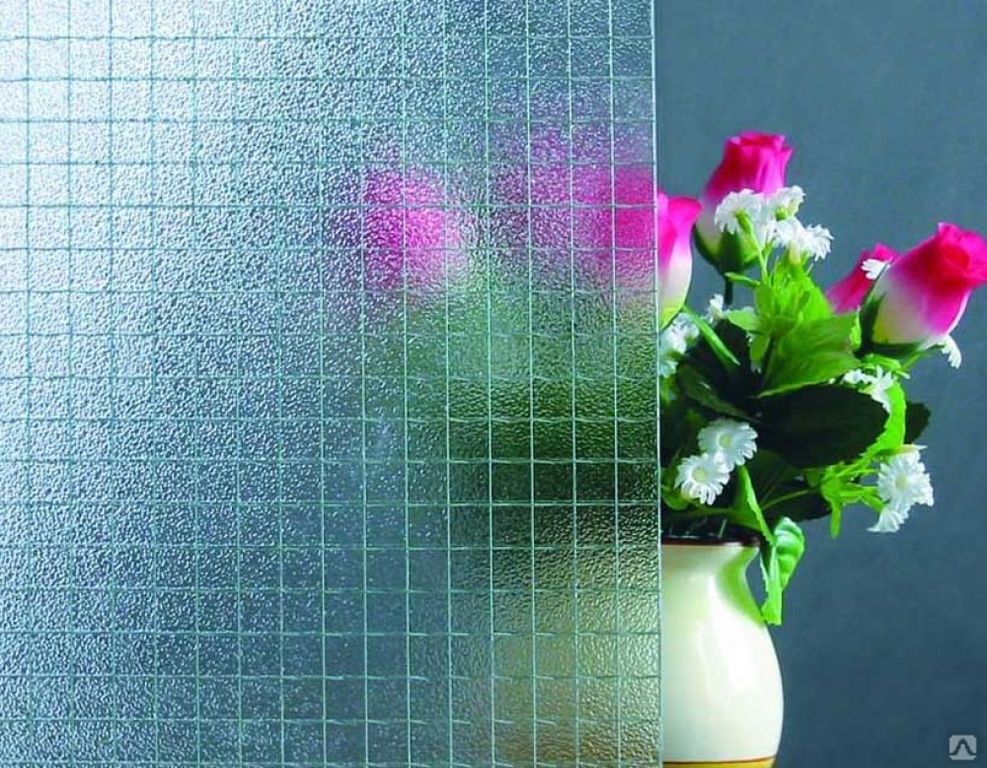

Текстура и оттенки

Так как существуют различные оттенки армированного стекла, вы сможете насытить помещение цветом. Варианты в цвете получаются путем добавления смеси окислов металлов. Армированное стекло бывает и разных текстур: с гладкой или волнистой поверхностью, полированным или матовым, бесцветным или окрашенным. Также оригинальным решением станет узорчатая поверхность, когда рельеф стекла повторяет рисунок проволочной сетки.

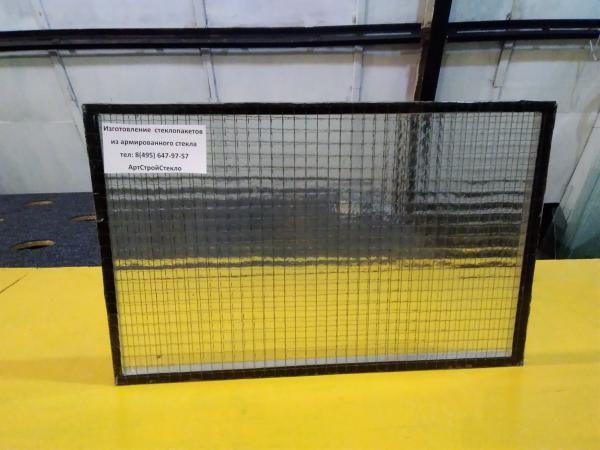

Преимущества армированных стеклопакетов

Использование армированных стеклопакетов позволяет значительно повысить уровень безопасности окон. Причем наличие металлической сетки в структуре стекла обеспечивает сразу несколько важных преимуществ:

1. Возможность задержать распространение пожара – поскольку стекло не трескается сразу, оно определенное время эффективно препятствует распространению огня и дыма. Даже после нарушения герметичности стеклопакета, осколки остаются на металлической сетке и продолжают частично выполнять свои функции. Для серьезного повышения уровня пожарной безопасности применяются стеклопакеты со специальной термореактивной пленкой, узнать о свойствах которой можно в обзоре на ОкнаТрейд.
2. Обеспечение безопасности – остающиеся на проволоке осколки при разбитии стекла снижают риск травматизма. В любых местах с повышенной проходимостью рекомендуется использовать армированные стеклопакеты.
3. Способность существенно повысить взломостойкость – злоумышленнику понадобится значительно больше времени на то, чтобы проникнуть во внутренние помещения. Он должен иметь специальный инструмент для удаления стальной сетки из проема. К тому же при выполнении взлома он может пораниться о металлическую проволоку.

По степени защиты стеклопакеты делятся на классы – A1; A2; A3. Для обычных жилых помещений достаточно первого уровня, а на коммерческих объектах обычно используются изделия выше классом. Состоящие из нескольких армированных стекол конструкции не пробиваются даже при сильном ударе.

Профили

При заказе армированного стекла, которое гораздо тяжелее обычного, позаботьтесь о том, чтобы рама была выполнена из особо прочного профиля. Вес армированного стеклопакета намного больше стандартного, вследствие чего рекомендуется использовать 5-камерный профиль с минимальной шириной в 70 мм. Поскольку защитные стёкла очень тяжелые, стоит помнить и о качественной фурнитуре, которая значительно продлит срок службы окна.

Для армированных конструкций обычно используются специальные рамы из металлического или алюминиевого профиля. Вдоль линии стыка стекла и профиля устанавливаются пазы, с помощью которых затем монтируются стальные накладки, защищающие профиль от всевозможных внешних воздействия. Для максимального уровня защиты оптимальным выбором станут рамы, полностью изготовленные из стального профиля.

Виды

Есть несколько разновидностей армированных стекол:

• ударостойкие;
• устойчивые к пробиванию;
• устойчивые к иным типам повреждений (например, пулестойкие).

Согласно статистике испытаний и требованиям ГОСТа антивандальные стекла выдерживают удар упавшего с высоты 10 метров шарообразного тела массой 4 кг. То есть футбольный мяч или даже камень вряд ли разобьют такое окно. Существуют окна и с еще более высокой прочностью стеклопакета, что обозначается значком категории прочности: А1, А2, А3. В зависимости от температуры использования стекла могут быть обычными (используются в условиях выше 0 градусов) или холодостойкими (к обозначению класса добавляют буквы ХЛ).

Устойчивые к пробиванию противовзломные стёкла выдерживают от 30 до 70 ударов топором и классифицируются как по классу защиты (Б1, Б2, Б3, Б4), так и в зависимости от температуры эксплуатации.

Пулестойкие стёкла (бронестёкла) – особо прочные, так как выдерживают действие огнестрельного оружия или взрывных осколков. Существует 4 класса защиты таких стекол: В1, В2, ВЗ, В4. Они могут быть безосколочными или осколочными (осколки образуются на внутренней стороне и повреждают «контрольный экран»).

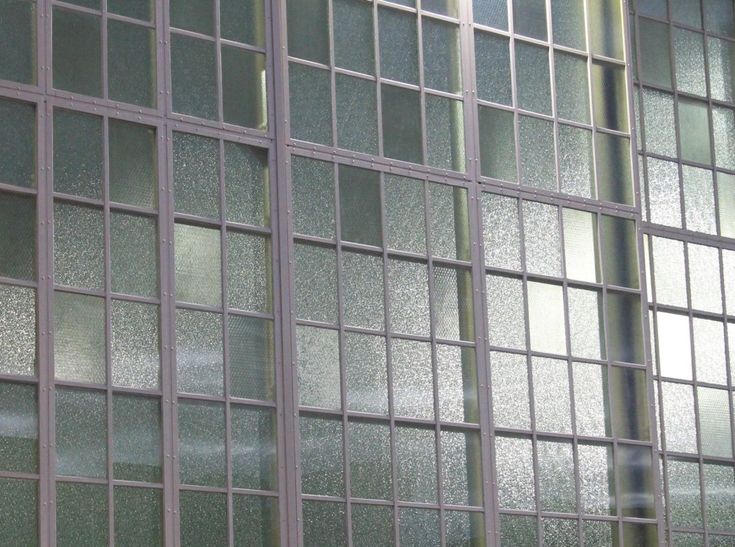

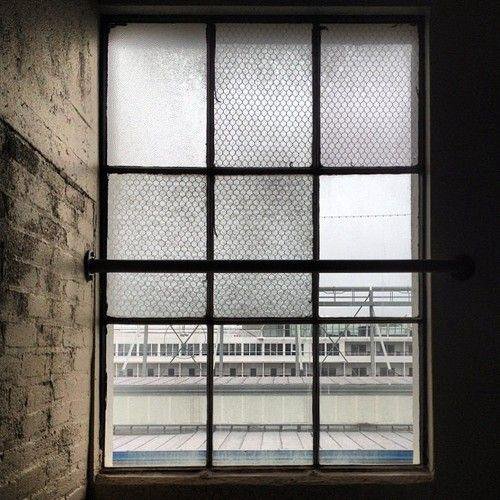

Области применения

Остекление входных, межкомнатных дверей и окон, окон и оконных проемов в помещениях с повышенной опасностью пожаров, помещений общего пользования, где необходимы повышенная прочность и возможность предотвращения травматизма, фонарей. На сферу применения влияет и его цветовая гамма (самые популярные его цвета зеленый, синий, голубой, желтый), а также уровень прозрачности.

Технические параметры

Поставка бесцветного армированного стекла осуществляется по спецификации потребителя либо в заводском ассортименте в следующих пределах, мм: ширина 400-1500, длина 200-2000, толщина 5,5. Пределы размеров цветного армированного стекла, мм: длина – 1500, ширина – 800. Стороны квадратных ячеек могут быть 12,5,13, 20 мм или 25 мм. Возможны и другие размеры ячеек.

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стекла	Вес 1 м2	Звукоизоляция
4 мм	10 кг	28-30дБ
5 мм	12,5	29-31дБ
6 мм	15 кг	30-32дБ
8 мм	20 кг	32дБ

Ширины однокамерного стеклопакета

Ширина однокамерного стеклопакета зависит от ширины профиля и составляет от 14мм до 44мм. В нем может использоваться любой вид стекла: простое флоат-стекло, энергосберегающее I-стекло, мультифункциональное, акустический или антивандальный триплекс.

Как читать формулу стеклопакета

Каждый стеклопакет имеет строение, определяемое формулой. Это своеобразный паспорт изделия, по которому можно понять из каких материалов он изготовлен.

Например: 6М1-10-4М1-10Ar-И4

где, читается слева-направо:
6 — толщина внешнего стекла 6 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
4 — толщина внутреннего стекла 4 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
Ar — заполнение камеры инертным газом Аргон;
И — нанесение низкоэмиссионного мягкого (И) — покрытия на внутреннюю (к камере) поверхность стекла;
4 — толщина внутреннего стекла 4 мм.
При указании считается стекло крайнее левое — внешнее (уличное), крайнее правое — интерьерное (в помещение)

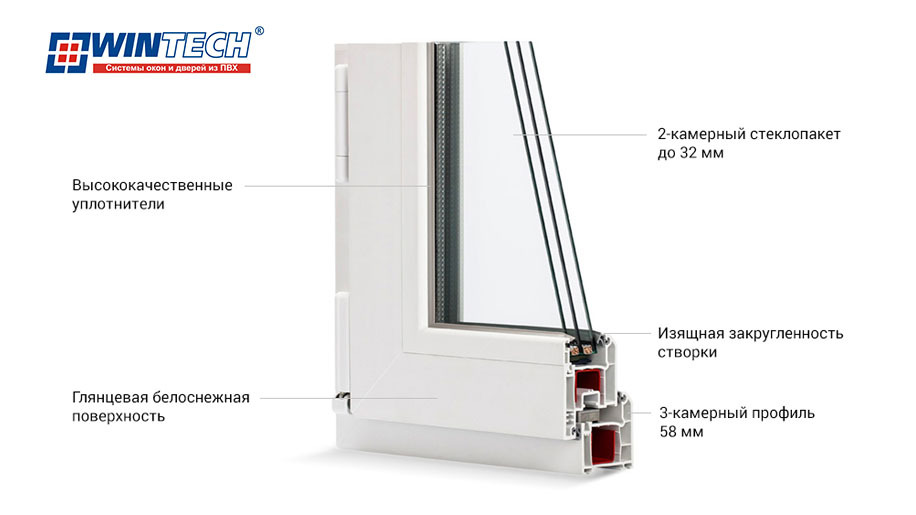

4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

Другие варианты популярных формул двухкамерных стеклопакетов:

4EnergyL-14Ar-4-14Ar-4И — мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон.

4PhBr-20Ar-4-20Ar-4И — феникс бронза или тонированное «в массе» стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4И — это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 — бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Источники

• https://www.oknatrade.ru/help/armirovannoe-steklo-dlya-okon-preimushchestva-vidy-i-oblast-primeneniya/
• https://oknabm.ru/about/articles/steklopakety/
• https://stroy-podskazka.ru/okna/steklopakety-s-armirovannym-steklom/
• https://balkonka24.ru/chto-takoe-odnokamernyj-steklopaket.html
• https://www.oknamedia.ru/novosti/chto-nuzhno-znat-ob-odnokamernom-steklopakete-51085
• http://www.ok-vesta.ru/windows/steklopaket/steklopaket_udaroprochnyi/
• https://www.remontokon-msk.ru/change_windows/armirovannoe_steklo/
• https://sofos-okna.ru/stati/formula-steklopaketov-dlya-plastikovyh-okon

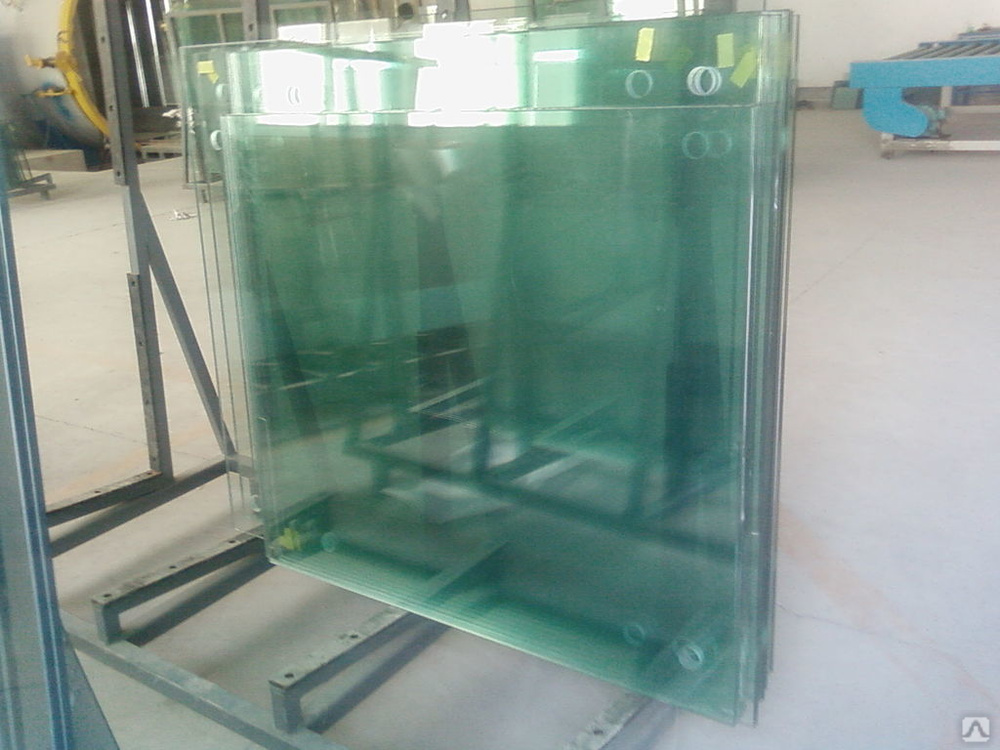

Закаленное и многослойное стекло | Двойное остекление Линкольншир

3 октября 2019 г.

Закаленное или многослойное стекло, какое из них следует использовать?

Закаленное и многослойное стекло называют защитным стеклом, но на самом деле это очень разные типы стекла. Но какой из них подходит для каких обстоятельств?

Что такое закаленное стекло?

Закаленное стекло, иногда называемое «закаленным» или «безопасным стеклом», представляет собой просто более прочную версию стандартного стекла, которое используется в большинстве окон в доме и используется в областях, где требуется большая прочность или безопасность, например, в дверях, окнах возле дверей или окнах на низком уровне.

Для закалки стекла мы нагреваем стандартное «отожженное» или «флотированное» стекло в печи примерно до 650 градусов, а затем быстро охлаждаем. Этот процесс изменяет структуру стекла, делая его примерно в четыре раза прочнее обычного стекла. Этот процесс также изменяет рисунок излома стекла. Поэтому, если его сломать, он разлетится на множество мелких кусочков размером с ноготь. Вместо нескольких больших острых осколков, как у стандартного стекла. Поэтому гораздо безопаснее использовать в уязвимых местах дома, например, в дверях или окнах на низком уровне.

Нормальная толщина закаленного стекла составляет 4 мм, такая же, как у стандартного стекла. В стеклопакете у вас будет две панели из закаленного стекла, внутри и снаружи.

Что такое многослойное стекло?

Многослойное стекло, также называемое «безопасным стеклом», используется в уязвимых местах дома. Иногда многослойное стекло путают с закаленным стеклом. Это ошибка, поскольку они отличаются друг от друга в нескольких важных областях.

Одним из наиболее распространенных применений многослойного стекла являются ветровые стекла автомобилей. Если вам когда-либо посчастливилось разбить ветровое стекло, вы, возможно, заметили, что после разбития многослойное стекло остается на месте и не разбивается на большие острые осколки, как обычное стекло, или множество мелких осколков, как закаленное стекло. И то, и другое было бы опасно, если бы вы были за рулем. Вместо этого он остается нетронутым достаточно долго, чтобы установить замену.

Многослойное стекло остается на месте, потому что оно состоит из двух частей стандартного стекла. Между ними зажата тонкая прозрачная пластиковая прослойка. Слой поливинилбутираля (ПБ) соединяет два куска стекла вместе. Это означает, что даже при его разрыве осколки остаются целыми и невредимыми в одном листе. Стандартное многослойное стекло состоит из двух листов стекла толщиной 3 мм с промежуточным слоем PB толщиной 0,4 мм, что в целом составляет 6,4 мм. Обычное закаленное стекло имеет толщину 4 мм. Как правило, у вас будет только одна панель из многослойного стекла в стеклопакете, обычно внешняя панель.

Каковы основные различия между закаленным и ламинированным стеклом?

• Закаленное стекло при разбитии рассыпается на множество мелких осколков и падает на землю (см. изображение выше). Это снижает риск травм по сравнению со стандартным стеклом.
• Многослойное стекло, при разбитии оно разобьется, но слой ПБ сохранит лист стекла неповрежденным (см. изображение выше). Это снижает риск травм по сравнению со стандартным стеклом.
• Закаленное стекло примерно в четыре раза прочнее стандартного стекла, поэтому может выступать в качестве барьера для злоумышленников. Однако, будучи разбитым, он разлетится на множество мелких кусочков и упадет на землю, тем самым создав лазейку для злоумышленника, который сможет воспользоваться
.
• Многослойное стекло легче разбить, поскольку оно не закалено. Но поскольку он не разрушается и остается на месте из-за прослойки PB, он не создает лазейки для злоумышленника. Поэтому он предлагает лучшую безопасность. Если злоумышленник будет тратить достаточно времени, постоянно разбивая многослойное стекло, то в конце концов он сможет прорваться и создать отверстие.
• Многослойное стекло из-за его повышенной безопасности обычно указывается в рамах, которые должны соответствовать схеме Ассоциации главных полицейских управлений, защищенных дизайном (SBD). Если использовать для целей SBD, то прослойка между кусочками стекла будет увеличена с 0,4 мм до 0,8 мм. Таким образом, общая толщина стекла составляет 6,8 мм.
Многослойное стекло
• обеспечивает превосходную устойчивость к ультрафиолетовому излучению благодаря промежуточному слою. Таким образом, вы, как правило, меньше выгораете на солнце на мягкой мебели в вашем доме.
Многослойное стекло
• также обеспечивает лучшее шумоподавление, поскольку звуковые волны изменяются при прохождении через стекло разной толщины. Если снижение шума важно, можно рассмотреть дополнительные варианты. К ним относятся различные прослойки PB, которые можно использовать вместе со стеклом различной толщины. Обычно его называют акустическим стеклом.
• Закаленное стекло будет выгоднее покупать, чем ламинированное стекло. Многослойное стекло стоит дороже и требует больше времени для обработки, чем закаленное стекло.

Закаленное стекло или ламинированное стекло, что лучше?

Как подробно описано выше, между закаленным и ламинированным стеклом существуют некоторые существенные различия, поэтому однозначного ответа нет. Важно понимать, какие требования предъявляются к стеклу и, возможно, в каком месте вы планируете его использовать.

Например, если безопасность является вашей главной заботой, закаленное стекло может быть наиболее экономичным решением. Если для вас главным приоритетом является безопасность, то лучшим вариантом будет ламинированное стекло. Однако это будет стоить вам дороже.

В одном стеклопакете можно комбинировать как закаленное, так и многослойное стекло. Как правило, наружное стекло представляет собой ламинированное стекло, а внутреннее — закаленное стекло. Это даст вам лучшее из обоих миров, так как вы получите очень надежное внешнее стекло, которое затруднит проникновение злоумышленников, в то время как внутри есть безопасное стекло, влияющее на стоимость.

Закаленное стекло часто является первоочередным фактором прочности, сопротивления разрушению и стоимости. Многослойное стекло часто выбирают из соображений безопасности, устойчивости к ультрафиолетовому излучению и звукоизоляции. В конечном счете, в большинстве случаев выбор между закаленным и многослойным стеклом зависит от личных предпочтений и бюджетных ограничений.

Стекло и остекление Линкольншир

Если вы хотите обсудить свои требования к защитному стеклу или получить дополнительную информацию о закаленном стекле, мы будем рады предложить свои советы и опыт. Чтобы бесплатно и без обязательств рассчитать стоимость окон, дверей или зимнего сада в Линкольншире и Ноттингемшире, вы можете позвонить нам по телефону 01522 512 020 или посетить наш демонстрационный зал Линкольна, который открыт 7 дней в неделю. Чтобы бесплатно рассчитать стоимость онлайн, не выходя из дома, нажмите здесь. Starglaze Home Improvements предлагает широкий ассортимент окон, дверей и зимних садов из ПВХ и алюминия.

Типы и параметры остекления

Выбор окон для дома – этап, от которого у клиента может просто закружиться голова. Одним из ключевых элементов, влияющих на параметры окна, являются, конечно же, стеклопакеты, которые покрывают около 70% площади традиционного окна, а при остеклении большой террасы и того больше.

При получении предложения мы очень часто сталкиваемся с техническими записями, напр. 3-панельный пакет или маркировка, например. 4/16/4/16/4, которые мало что говорят человеку, не связанному повседневно с оконной индустрией. В этой статье мы постараемся рассказать об остеклении и расшифровать наиболее важные параметры, чтобы облегчить надежное сравнение предложений и окончательный выбор.

Что такое стеклопакеты?

Стеклопакет представляет собой конструкцию, состоящую не менее чем из двух стекол, образующих межстекольную камеру, содержащую воздух или другие газы, отделенных друг от друга и герметизированных по всей окружности прокладкой, герметиками и паропоглощающими веществами.

Изготовители предлагают однокамерное остекление, состоящее из двух стекол, а также двух- и трехкамерное остекление, состоящее из трех и четырех стекол (в случае безопасного остекления и большего количества стекол, скрепленных пленкой ПВБ).

Материал стеклопакета – флоат-стекло, которое отличается высокой светопроницаемостью и идеально ровной поверхностью, часто покрываемой специальными покрытиями. Благодаря этому многослойная структура панели не ограничивает видимость.

Благодаря современным решениям стеклопакеты эффективно защищают от потери тепла, перегрева или шума, а также обеспечивают временную защиту от взлома.

Стеклопакеты и их параметры ?

Раздел	Описание
Символ 16.04.4	Однокамерный стеклопакет Внешнее стекло толщиной 4 мм / проставка шириной 16 мм / внутреннее стекло толщиной 4 мм. Межстекольное пространство заполнено воздухом. Общая толщина стеклопакета = 4 + 16 + 4 = 24 мм
Символ 33. 1/16/4	Многослойный однокамерный стеклопакет Многослойное внешнее стекло состоит из двух стекол толщиной 3 мм в сочетании с одним слоем пленки PVB толщиной 0,38 мм / дистанционной рамкой шириной 16 мм / внутренним стеклом толщиной 4 мм. Межстекольное пространство заполнено воздухом. Общая толщина стеклопакета = 6,4 + 16 + 4 = 26,4 мм *толщина пленки ПВБ принята приблизительно равной 0,4 мм для целей расчета.

Примеры пакетов двухкамерных стеклопакетов

Раздел	Описание
Символ 4/16/4/16/4	Двухкамерный стеклопакет Наружное стекло толщиной 4 мм / прокладка шириной 16 мм / средняя панель толщиной 4 мм / прокладка шириной 16 мм / толщина внутреннего стекла 4 мм. Межстекольное пространство заполнено воздухом. Общая толщина стеклопакета = 4 + 16 + 4 + 16 + 4 = 44 мм
Символ 44,2/16/4/16/4	Многослойный двухкамерный стеклопакет Многослойное внешнее стекло, состоящее из двух стекол толщиной 4 мм в сочетании с двумя слоями пленки ПВБ толщиной 0,38 мм / проставка шириной 16 мм / средняя панель шириной 4 мм / проставка шириной 16 мм / толщина внутреннего стекла 4 мм. Межстекольное пространство заполнено воздухом. Общая толщина стеклопакета = 8,8 + 16 + 4 + 16 + 4 = 48,8 мм

Примеры трехкамерных газонаполненных стеклопакетов

Раздел

Описание

Символ 3/14Кр/3/14Кр/3/14Кр/3

Трехкамерный стеклопакет Внешнее стекло толщиной 3 мм / широкая дистанционная рама 14 мм / первое среднее стекло толщиной 3 мм / широкая дистанционная рама 14 мм / первое среднее стекло толщиной 3 мм / широкая дистанционная рама 14 мм / внутреннее стекло толщиной 3 мм. Все межстекольные пространства заполнены смесью криптона (Kr) и воздуха. Общая толщина стеклопакета = 3 + 14 + 3 + 14 + 3 + 14 + 3 = 54 мм

Теплоизоляционное остекление – это блок, который содержит дополнительные элементы, такие как инертные газы между камерами или специальные покрытия на стеклах, которые предназначены для снижения теплопотерь и экономии энергии. Важнейшим параметром, определяющим теплоизоляционные свойства стеклопакетов, является коэффициент теплопередачи U, характеризующий количество тепловой энергии, проникающей через стеклопакет. Чем ниже показатель U, тем лучше теплоизоляционные свойства. Как правило, каждая последующая камера улучшает вышеуказанный параметр, однако добавление еще одного стекла также снижает уровень проникновения света в помещение (Lg) и тепловую энергию (g), которую передают солнечные лучи. В некоторых случаях также важен уровень светоотражения (Rlex или Lr), например. в случае остекления витрин или автосалонов оно должно быть как можно ниже, чтобы фасад не создавал зеркального эффекта..

Основные параметры стеклопакетов:

Ug – Вт/м2К – коэффициент теплопередачи. Это количество тепла, которое проникает в единицу времени через 1 м2 перегородки при разнице температур в 1 Кельвин по обеим сторонам перегородки. Значение коэффициента Ug согласно EN 673 рассчитывается для центральной части стекла. На практике коэффициент показывает, сколько тепла уходит из нашего дома/теплоизоляции стекла.

Чем ниже значение Ug, тем лучше.

Светопропускание — Tl (%) или Lg (%) — это процент видимого света, исходящего от солнечного света и проходящего через стекло.

Солнечный фактор — g (%) — коэффициент пропускания полной солнечной энергии; это сумма энергии, прошедшей непосредственно через стекло, и энергии, излучаемой через стекло в результате его нагревания. Другими словами, это количество тепла, которое проходит через стекло в наш дом (зимой — чем больше, тем лучше).

Отражение света — Rlex (%) или Lr (%) — это процент видимого света, исходящего от солнца и отраженного через стекло. На практике это указывает на яркость стекла.

Как считывать параметры стеклопакетов?

Описание/условное обозначение конструкции стеклопакета	л т  (%)	Рлекс (%)	г (%)	U г ≤ Вт/(м 2 *K)
4/16Ar/ЭКЛАЗ 4 1,1	83	12	71	1,1
Стеклопакет теплоизоляционный однокамерный с покрытием ECLAZ Наружное стекло толщиной 4 мм / проставка шириной 16 мм / внутреннее стекло толщиной 4 мм с покрытием ECLAZ. Межстекольное пространство заполнено смесью аргона и воздуха. Пакет имеет коэффициент теплопередачи Ug=1,1 Вт/(м2*К). Коэффициент светопропускания Lt = 83%. Суммарный коэффициент пропускания энергии солнечного излучения g = 70 %, коэффициент отражения света Rlex(%) 12 %. Общая толщина стеклопакета = 4 + 16 + 4 = 24 мм
4 ЭКЛАЗ/16Ar/4/16Ar/ЭКЛАЗ 4 0,6	77	14	60	0,6
Стеклопакет двухкамерный теплоизоляционный Внешнее стекло толщиной 4 мм с покрытием ECLAZ / прокладка шириной 16 мм / средняя панель шириной 4 мм / проставка шириной 16 мм / толщина внутреннего стекла 4 мм с покрытием ECLAZ. Межстекольное пространство заполнено смесью аргона и воздуха. Пакет имеет коэффициент теплопередачи Ug=0,6 Вт/(м2*К). Коэффициент светопропускания Lt = 77%. Суммарный коэффициент пропускания энергии солнечного излучения g = 60 %, коэффициент отражения света Rlex(%) 14 %. Общая толщина стеклопакета = 4 + 16 + 4 + 16 + 4 = 44 мм

Доборные элементы в стеклопакетах

Благородный газ в межстекольных пространствах, закачиваемый между стеклами стеклопакетов, отделенными друг от друга дистанционной рамкой, выполняет функцию теплоизоляции. Чаще всего это аргон (Ar) или криптон (Kr), которые по сравнению с воздухом улучшают изоляционную способность стеклянной перегородки примерно на 30%.

Теплая рама – это тип дистанционной рамы, используемый в стеклопакетах. Обычно изготавливается из армированного стекловолокном полимера с дополнительной паро- и газонепроницаемой изоляцией. Обычно изготавливается из армированного стекловолокном полимера с дополнительной паро- и газонепроницаемой изоляцией. Его роль заключается в уменьшении теплового моста в месте, где края стеклопакета соединяются с рамой, тем самым улучшая коэффициент теплопередачи через стеклопакет.

Пленка PVB является предпочтительным материалом для производства безопасного многослойного стекла. Свойства многослойного безопасного стекла, содержащего пленку ПВБ, обусловлены механическими свойствами этой пленки и очень высокой устойчивостью к разрыву соединения ПВБ/стекло в случае разбития стекла.

Стекло ВСГ – многослойное безопасное стекло, т.е. состоящее из двух незакаленных стекол, склеенных между собой специальной пленкой ПВБ. Стекло VSG чаще всего встречается в качестве противовзломного, балюстрадного и защитного стекла, которое в случае прокола или поломки должно защитить находящихся поблизости людей от травм, так как фольга удержит все разбитые элементы на месте. Это решение также используется в лобовых стеклах автомобилей.

Стекло ESG (закаленное стекло) — визуально закаленное стекло ничем не отличается от необработанного, но меняются физические характеристики стекла. Закаленное стекло устраняет внутренние напряжения, что, в свою очередь, обеспечивает еще в 6 раз большую устойчивость к разрушению. Закаленное стекло при разбивании раскалывается на мелкие размытые осколки.

Защитное остекление

Статистика показывает, что чаще всего грабители пытаются проникнуть в здание через окна и балконные двери. Неудивительно, что все больше людей хотят защитить свое имущество и остановить непрошеных гостей и выбирают окна с более высоким классом взломостойкости, т.е. РК2. Разница в прочности между этими и обычными окнами очень большая. При таком типе остекления наружное стекло обычно представляет собой листы стекла, склеенные между собой с использованием многослойной пленки ПВБ.

Примеры пакетов однокамерных стеклопакетов

Пример:

Противовзломное стекло обычно классифицируется по стандарту PN-EN 356. Согласно вышеупомянутому стандарту противовзломное стекло можно разделить на 8 классов: P1A, P2A, P3A, P4A, P5A, P6B, P7B и P8B. Эти классы существенно различаются; чтобы проиллюстрировать это, мы сравним низший и высший классы.

Самый низкий класс, т.е. P1A, должен выдерживать три свободных падения стального шара массой 4,11 кг на поверхность стекла, установленного в раме высотой 1,5 м.

Принимая во внимание, что класс P8B посвящен, например. для дорогих ювелирных магазинов и банков должны выдерживать семидесятикратные удары молотком и топором массой 2 кг с энергией удара до 350 Дж

Марка согласно EN 356	Количество ударов	Высота падения	Заявка
П1А	3	1,5 м	Окна первых этажей в многоквартирных домах, школах, офисах, мастерских, киосках, частных домах, гостиницах и офисах, спортивных залах, коммерческих зданиях, аптеках
П2А	3	3,0 м
П4А	3	9,0 м	Дома, витрины в салонах, гостиницы и офисы, виллы, коммерческие здания с высокой охраняемой ценностью
П5А	9	9,0 м	Музеи, антикварные магазины, художественные галереи, психиатрические учреждения, банковские операционные, пункты обмена валюты, магазины с высокой охраняемой ценностью, эксклюзивные виллы
Испытание проводят путем одиночного или многократного удара стального шара массой 4,11 кг, свободно падающего с определенной высоты

Как считывать параметры безопасных стеклопакетов?

---

Описание конструкции стеклопакета: 33. 1/16Ar/4

Однокамерный стеклопакет

Многослойное наружное стекло из двух стекол толщиной 3 мм в сочетании с одним слоем ПВБ толщиной 0,38 мм пленка / прокладка шириной 16 мм / толщина внутреннего стекла 4 мм. Межстекольное пространство заполнено смесью аргона и воздуха.

Общая толщина стеклопакета = 6,4 + 16 + 4 = 26,4 мм. камерный стеклопакет класса взломостойкости P4A по стандарту PN-EN 356:2000.

Многослойное внешнее стекло из двух стекол толщиной 4 мм, объединенных с четырьмя слоями пленки ПВБ толщиной 0,38 мм / проставка шириной 16 мм / центральное монолитное стекло шириной 4 мм / прокладка шириной 16 мм / проставка шириной 16 мм / Многослойное внутреннее стекло из двух 4 мм толстые стекла в сочетании с четырьмя слоями пленки PVB толщиной 0,38 мм. Межстекольное пространство заполнено смесью аргона и воздуха.

Общая толщина стеклопакета = 9,6 + 16 + 4 + 16 + 9,6 = 55,2 мм. . Большой транспортный поток, плотная застройка, близость промышленных предприятий, детских и спортивных площадок делают шум очень неприятным.

Эффективным решением является использование звукопоглощающих стекол, которые благодаря своей структуре обеспечивают достаточную звукоизоляцию. Применение такого остекления существенно влияет на акустические свойства окна, его способность гасить шум, а значит, на комфорт жильцов.

Звукопоглощающее стекло представляет собой композитное стекло, которое сочетает в себе высокие параметры теплоизоляции с очень хорошей звукоизоляцией. Акустические свойства стеклопакетов измеряются взвешенным индексом звукоизоляции Rw.

Чем выше Rw, тем лучше звукоизоляционные свойства.

источник: https://pl.saint-gobain-building-glass.com/pl/Sz%C5%82o-o-w%C5%82a%C5%9Bciwo%C5%9Bciach-izolacji-akustycznej

Как считывать параметры звукоизоляционных стекол?

Двухкамерные звукоизоляционные стекла

Пример:

Описание конструкции стеклопакета	Р ш	С	С тр	РС 1	РС 2
ВСГ 33. 1Т/12/4/12/ВСГ 33.1Т	37	-3	-8	34	29
Стеклопакет двухкамерный звуконепроницаемый Наружное многослойное стекло из двух стекол толщиной 3 мм, объединенных одним слоем пленки ПВБ толщиной 0,38 мм / Дистанционная рамка шириной 12 мм / Внутреннее стекло толщиной 4 мм / Дистанционная рамка 12 мм / Многослойное внутреннее стекло из двух стекол толщиной 3 мм, объединенных в один слой из пленки ПВБ толщиной 0,38 мм. Межстекольное пространство заполнено смесью аргона и воздуха. Ważony współczynnik izolacyjności akustycznej właściwej = Rw 37(-3;-8) дБ. Współczynnik izolacyjności akustycznej właściwej RA1 = 34 дБ. Współczynnik izolacyjności akustycznej właściwej RA2 = 29дБ. Общая толщина стеклопакета = 6,4 + 12 + 4 + 12 + 6,4 = 40,8 мм

Действительно ли двойное остекление защищено от взлома? [+Советы по повышению безопасности]

Последнее обновление: 6 сентября 2022 г.

Если у вас окна с двойным остеклением или вы только планируете перейти на двойное остекление, вам может быть интересно, насколько безопасны такие окна. Действительно ли они снижают риск взлома? Легко ли их сломать?

В этой статье вы не только получите точные ответы на эти вопросы, но я также дам вам лучшие советы о том, как вы можете получить максимальную отдачу от своих окон с двойным остеклением и сделать их еще более безопасными.

Так защищены ли стеклопакеты от взлома? Если вы спешите, вот краткий ответ:

Стеклопакет разбить гораздо труднее, чем обычный, однако это не означает, что он защищен от взлома. Несмотря на то, что взломать его голыми руками довольно сложно, злоумышленники определенно могут пройти через двойное остекление, используя правильные инструменты. К счастью, вы можете легко повысить безопасность стеклопакета, применив несколько простых методов (см. ниже).

Давайте посмотрим подробнее:

Что такое двойное остекление и почему оно становится таким популярным?

Проще говоря, двойное остекление (или двойное остекление) означает, что окно состоит из двух стекол. Пространство между стеклами обычно заполняется газом (например, аргоном, криптоном или ксеноном) с низкой теплопроводностью или вакуумом для уменьшения потерь энергии (1).

Окна с двойным остеклением имеют много преимуществ:

• Они проводят меньше тепла, поэтому зимой в доме тепло, а летом прохладно. Таким образом, они способствуют повышению энергоэффективности вашего дома. Вот почему иногда их также называют «изоляционным стеклом».
• Некоторые окна с двойным (или тройным) остеклением поставляются с так называемым низкоэмиссионным покрытием, которое дополнительно улучшает теплоизоляцию окна.
• Двойное остекление эффективно снижает шум (особенно высокочастотный).
• Уменьшают образование конденсата, тем самым предотвращая образование плесени.
• Окна с двойным остеклением повышают безопасность, поскольку их гораздо труднее разбить, чем окна с одинарным остеклением, поэтому многие грабители избегают связываться с ними.

Является ли двойное остекление взломостойким? Действительно ли трудно сломаться?

Прежде всего, не все стеклопакеты созданы равными . Многое зависит от типа стекла, используемого в окне. Например, вы можете выбрать окна с самоочищающимся стеклом, акустическим стеклом или защитным стеклом, и это лишь некоторые из них.

Конечно, стеклопакеты с защитным стеклом (чаще всего многослойным) гораздо ближе к взломостойкости, чем другие решения. Однако имейте в виду, что большинство окон с двойным остеклением не имеют защитного стекла.

Давайте посмотрим, почему двойное остекление в целом более безопасно, чем одинарное:

• Щель между стеклами эффективно поглощает удары.
• Если злоумышленник не использует правильный инструмент и не знает, куда ударить (подсказка: в нижний угол острым и твердым предметом), для разбивания стеклопакета требуется значительно больше времени и усилий.
• Если грабитель хочет проникнуть в окно с двойным остеклением, он должен разбить не одно, а два стекла (больше времени, больше шума, больше усилий).

Итак, несмотря на то, что окна с двойным остеклением намного более устойчивы к ударам и разбиванию, чем окна с одинарным остеклением, их основными преимуществами по-прежнему являются низкая теплопроводность и звукоизоляция.

Так могут ли грабители пройти через двойное остекление? Насколько это безопасно?

Давайте перейдем к делу: нет никаких сомнений в том, что преступники найдут способ проникнуть через окно с двойным остеклением, если они действительно хотят проникнуть в дом и не найдут другого жизнеспособного варианта.

Однако грабители не очень любят разбивать стекло и в большинстве случаев стараются этого не делать. Особенно, если его трудно разбить, например, двойное остекление. Большинство злоумышленников предпочли бы вместо этого найти более слабое место в доме.

Полезно знать, что грабители обычно проникают в дома через дверь, просто открывая ее ногой (2). Вот почему так важно в первую очередь защитить свои двери.

Если вы еще этого не сделали, гораздо более вероятно, что грабители проникнут в ваш дом через парадную или заднюю дверь, а не через окно с двойным остеклением.

FYI – В этой статье вы найдете все лучшие методы, которые вы можете использовать, чтобы защитить входную дверь от взлома. Если у вас есть раздвижная дверь, убедитесь, что вы также ознакомились с этим руководством .

Посмотрите видео ниже, чтобы понять, насколько сложно разбить стеклопакет без специального инструмента:

Как сделать окна с двойным остеклением действительно взломостойкими?

• Бисероплетение окна. Убедитесь, что ваше окно имеет как внутренние, так и внешние штапики. Из-за этого грабителям будет намного сложнее снять стекло.
• Используйте защитную пленку для окон. Вы можете защитить свое оконное стекло от мощных атак, установив защитную пленку. Это отличный способ защитить окна без использования решеток. Я рекомендую вам покупать у надежного производителя, такого как 3M.
• Установите прочный оконный замок. Один из лучших способов предотвратить открытие окон (кроме использования решеток) — установить надежный оконный замок. Вы можете использовать виниловый замок , штифтовой замок или замок с ключом, и это лишь несколько недорогих вариантов. Если у вас окна из ПВХ, рассмотрите возможность установки глушителей створки.
• Использовать оконную сигнализацию. На рынке представлено много типов оконных сигнализаций: если у вас ограниченный бюджет, подумайте о приобретении магнитного датчика безопасности (, например, этот ), в противном случае вы можете инвестировать в универсальную систему безопасности. , например вот этот от Ring.
• Установите оконные защитные решетки или сетки. Это идеальное решение для защиты от взлома ваших окон с двойным остеклением (или любых других). Тем не менее, я знаю, что большинство стержней неприглядны (но не все!), и они часто вызывают опасения в отношении пожарной безопасности (к вашему сведению: также существуют защитные стержни с противопожарными штифтами).

Если вам не нравится идея с решетками, вы можете вместо них установить защитные экраны. Они менее навязчивы, но все же эффективны против грабителей. Для получения дополнительных идей о , как защитить ваши окна без решеток, просто нажмите здесь.

Для получения более подробных инструкций и советов по повышению безопасности окон ознакомьтесь с нашим комплексным руководством здесь .

Часто задаваемые вопросы

В чем разница между двойным и тройным остеклением?

Окно с тройным остеклением похоже на окно с двойным остеклением, за исключением того, что оно состоит из трех оконных стекол. Следовательно, он имеет более высокое значение R (значение изоляции) и может более эффективно снижать внешний шум (но не во всех случаях). Кроме того, его несколько сложнее разбить, но многое зависит от качества стекла.

Какой наиболее экономичный способ сделать стеклопакет более безопасным?

Если у вас ограниченный бюджет, я предлагаю вам приобрести оконный замок, магнитную оконную сигнализацию и датчик разбития стекла. Все это недорогие устройства, которые значительно повысят безопасность ваших окон.

Как разбить стеклопакет в случае опасности?

В экстренной ситуации используйте твердый и острый предмет (предпочтительно молоток или инструмент для разбивания окон) и со всей силой ударьте по нижнему углу стекла.

Разбив первую панель, перейдите ко второй. В идеале вы должны надевать защитные очки и защитные перчатки, разбивая окно, однако в экстренной ситуации у вас может не быть времени на это. В любом случае, всегда старайтесь как-то защитить глаза, руки и тело.
