Противопожарные стекла: типы, испытание, применение

С давних пор слова стекло/стеклянный ассоциируется с чем-то хрупким, легко бьющимся от удара или падения. Предостерегающие надписи о необходимости осторожного, бережного отношения на трафаретах/наклейках сопровождают груз готовой продукции, предметов обихода из этого прозрачного, твердого материала.

Довольно долго это в полной мере относилось и к листовой форме, используемой прежде всего при производстве окон, остеклении дверей, фрамуг/форточек, а также ограждений, перегородок внутри помещений. Правда, в последнем случае использовались листы большей толщины, что делало их более прочными, но все же разбивающимися при сильном механическом воздействии.

Новые требования к этому материалу – от стойкости к удару/проникновению до способности выдерживать попадание пули появились в прошлом столетии, когда строительный бум, воплощение в реальность задумок архитекторов, дизайнеров по возведению высотных зданий, остекленных снаружи по всей площади от фундамента до кровли; устройству атриумов, внутренних перегородок в административных, офисных зданиях, торгово-выставочных, музейных комплексах, поставили перед учеными химиками, стеклодувами задачу изменить саму природу, физическую сущность этого прозрачного материала, которая была решена.

С точки зрения обеспечения пожарной безопасности, виды специального огнестойкого материала, применяемого для остекления противопожарных окон, вставок в противопожарных воротах, дверях, редко в конструкциях зенитных фонарей, противопожарных люков, кардинально отличаются от обычного; хотя и те стеклопакеты, что идут для изготовления широко распространенных пластиковых окон легко разбить уже не получиться.

В чрезвычайных ситуациях возникновения очага открытого огня, распространения пламени, нарастании теплового воздействия в пределах пожарного отсека, секции, огнестойкие стекла, используемые в заполнении строительных проемов, эффективно сдерживают эти опасные факторы для людей, находящихся в смежных помещениях; выдерживая все нагрузки с пределом стойкости, присущим противопожарным преградам из камня, кирпича, железобетонных конструкций.

 Дополнительно рекомендуем материал по теме:

Противопожарные преграды в зданиях

Виды (типы) огнестойких стекол

По широко распространенному мнению о конструкции противопожарных огнестойких (огнеупорных, жаропрочных) стекол, принято считать, что это обязательно наличие многослойного пакета листов стекла с пленкой из термостойкого материала между ними. Это не так, на самом деле, существует разная конструкция стекол, что определяет и производство разных видов/типов такой продукции:

• Закаленное монолитное натрий/кальций/боросиликатное стекло, в прямом смысле этого выражения уже прошедшее в заводских условиях испытание огнем.
• Армированное противопожарное стекло с металлической сеткой внутри листового материала, прочно удерживающей всю конструкцию внутри рамы длительное время.
• Многослойный пакет из закаленного стекла с заполнением между листами огнезащитными лаками, аналогичными по свойствам материалам, используемым при пассивной огнезащите строительных конструкций, вспучивающимся, коксующими/обугливающимся под тепловым воздействием высокой температуры пожара. Становясь непрозрачным, эти чередующиеся слои один за другим препятствуют распространению открытого огня, вплоть до потери целостности последнего такого сэндвича, что происходит нескоро, укладываясь в нормативные сроки по огнестойкости.
• Многослойное закаленное стекло с пространством между листами, заполненным прозрачным полимерным многокомпонентным гелем на водной основе, вспенивающемся/вскипающим, поглощая тепло от воздействия высокой температуры/открытого огня, а затем кристаллизующимся/спекающимся в огнеупорную теплоизоляционную массу.
• Монолитная стеклокерамика. Это наиболее редкий и дорогой вид огнестойких стекол из материала с практически нулевым показателем термического расширения, что обеспечивает ему целостность при интенсивном тепловом воздействии. Это не удивительно, ведь процесс производства изделий из стеклокерамики, в т.ч. листовых, происходит при температурах выше, чем во время пожара в помещениях.

Не следует забывать, что противопожарное огнестойкое стекло, кроме конструктивных особенностей/различий, подразделяется на виды по способности не разрушаться (Е), не нагреваться до предельных значений на необогреваемой поверхности (I), не передавать тепловое воздействие в смежное помещение (W):

• Огнестойкое стекло EIW 60 по всем трем параметрам способно в течение одного часа выдерживать воздействие открытого пламени, интенсивного теплового потока от очага пожара, находящегося в защищаемом помещении.
• Противопожарные стекла EI 60 обеспечат только первые две характеристики, кроме того, что воздух за ними в смежных помещениях сможет прогреться до критических значений – более 3, 5 кВт/м ².
• Стекло противопожарное EI 30 – то же в течение получаса.

Кроме того, стекло противопожарное, ГОСТ 33000-2014, определяющий методы испытаний изделий из стекла на стойкость к огневому воздействию, с маркировкой EI, REI, где R – это потеря несущих свойств, относит к изолирующему; а с обозначениями REW, EW – к не изолирующему стеклу.

Кроме высокого коэффициента пропускания света, достигающего 0, 85, огнестойкости, теплозвукоизоляционных свойств, ударопрочности для противопожарных стекол важны также требования безопасности; прежде всего способность разрушаться без образования осколков, подобно лобовому стеклу автомашин, чем характеризуются прежде всего армированные изделия, хотя многослойная конструкция других видов противопожарных стекол также подобна триплексу.

Дополнительная информация в видео: (8 минута)

Нормативные документы

Те документы, что непосредственно относятся ко всем разновидностям противопожарных огнестойких стекол, способам их применения в качестве заполнения проемов в преградах огню, а также к установке противопожарных перегородок из них:

• 123-ФЗ «Тех. регламент о требованиях ПБ».
• СНиП 21-01-97*(СП 112.13330.2011) о ПБ зданий, сооружений.
• ГОСТ 32539-2013, дающий следующее определение огнестойким стеклам – это изделия, способные в нормированный период выдержать тепловые, механические нагрузки, сопровождающие развитие пожара; локализовать/ограничить распространение огня, продуктов процесса горения.
• ГОСТ 30826-2014, устанавливающий технические условия к защитным многослойным стеклам.
• ГОСТ Р 53308-2009, регламентирующий методику испытания огнестойкости светопрозрачных конструкций.

Конечно, это далеко не полный список норм/правил ПБ, где в той или иной мере упоминается противопожарное стекло, используемое при конструировании, установке в качестве противопожарных преград или заполнения проемов в них.

Применение на объектах

Прежде всего нужно знать, что огнестойкие стекла EI, EIW 60 могут использоваться как материал для устройства противопожарных перегородок 1 типа, так и в конструкциях заполнения проемов 1 типа; а огнеупорные изделия с маркировкой EI 30 – в перегородках, воротах, дверях, люках, окнах 2 типа следующим образом:

• Противопожарные двери могут иметь оконные вставки из жаропрочного стекла, варьирующие по нормативной площади до 25 и больше 25%, причем в последнем случае они могут быть практически полностью стеклянными, лишь обрамленными в каркас из термически стойкого алюминиевого профиля с негорючим наполнителем, например, из
  огнезащитного базальтового материала; иметь плотный/герметичный притвор по периметру дверной коробки из таких же материалов.
• Противопожарные перегородки из огнестойкого стекла широко используются при отделении/выделении эвакуационных коридоров, вестибюлей, фойе, внутренних входных групп/тамбуров; разделении площади этажей зданий на противопожарные секции, отдельные/изолированные помещения/их группы.
• В качестве пропускающих свет элементов покрытий/кровель, зенитных фонарей, в редких случаях даже перекрытий/полов.
• Для остекления фасадов, при производстве любых видов заполнения проемов в строительных преградах огню.

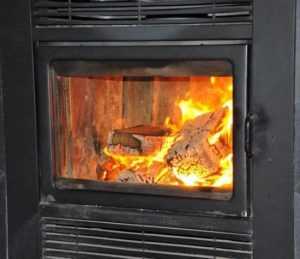

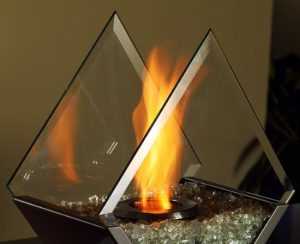

• При устройстве каминов, печей, производстве электрических/газовых бытовых плит.

Использование такого материала, кроме прагматичного отношения к нему, из-за способности противостоять огня/теплу, преследует и эстетические цели; ведь замена перегородок из кирпича, огнестойкого гипсокартона, глухих противопожарных дверей на прозрачные, привлекательного вида стеклянные поверхности сегодня стала обычной не только в общественных зданиях с массовым посещением людей – в аэропортах, вокзалах, гостиничных, больничных комплексах, торгово-выставочных, административных, деловых центрах, но и на промышленных объектах.

Плюсы и минусы использования

Главное преимущество огнестойких стекол, что это надежная замена традиционным материалам для создания внутренних преград открытому огню, распространяющимся потокам дыма, тепла в зданиях, сооружениях. Противопожарные перегородки, двери из стекла сегодня стали привычны.

Кроме того, с их установкой, использованием можно успешно решить следующие задачи:

• Отделить от смежных офисных, административных, производственных, складских помещений с наличием пожарной нагрузки эвакуационные пути и выходы, обеспечив возможность людям безопасно покинуть здание. Причем если нет сильного задымления, смонтированы/работают системы дымоудаления
  , то и в условиях естественного освещения.
• Перегородки, окна из огнестойкого стекла, вставки из него в дверях, воротах не только сдерживают возможное распространение пожара, но и из-за хорошего визуального контроля помещений со стороны работников в дневное время, дежурного персонала, сотрудников службы охраны ночью позволяют оперативно, вовремя обнаружить признаки возгорания, сообщить об этом, используя ручные пожарные извещатели АПС, включить стационарные системы пожаротушения.

К недостаткам можно отнести большую массу конструкций из противопожарного стекла, обусловленную его толщиной при многослойном варианте производства, а также немалую стоимость за 1 м².

Порядок испытания

Противопожарное стекло, за исключением армированного, в нашей стране производят не так давно. До сих пор на российском рынке как в качестве листового материала, так и в составе противопожарных дверей/окон много импортной продукции, но появилось и российское закаленное, многослойное огнестойкое стекло, с пределом стойкости к огню 30/60 мин.

Определенных, утвержденных государством, документов – ГОСТ, регламентов на технологию производства, требований к комплектующим сегодня нет. Каждое производственное предприятие разрабатывает свои технические условия, которые являются основанием для серийного производства после практических испытаний образцов изделий, получения сертификата ПБ на продукцию.

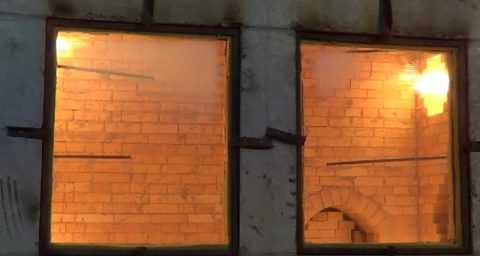

Испытания по ГОСТ 33000-2014 заключаются в том, что образцы стеклянных изделий от каждого производителя, направившего их для получения сертификата соответствия требованиям ПБ в аккредитованную лабораторию, подвергаются регламентному тепловому, механическому воздействию.

В ходе этих испытаний по периоду, за который они достигают критического состояния по разным параметрам, определяют пределы стойкости к огню, теплоизоляционные свойства готовой продукции. Оборудование – испытательная печь, в которой на специальной раме устанавливают образцы противопожарных стекол, термопары, контрольно-измерительная аппаратура/приборы.

fireman.club

Пожаростойкое (огнестойкое) стекло EIW-15,30,45,60

ООО «НПО «ГЛАССПРОМ» применяет и реализует только качественные пожаростойкие стекла:

• многослойное стекло Pyrobel
• многослойное стеклоGlasTrosch
• монолитное стеклоPyropane

Многослойное огнестойкое стекло — это многослойное стекло, состоящее из нескольких слоев стекла (в основном тонкого стекла толщиной 2-3 мм) и прослоек огнестойкого геля толщиной 1-2 мм. В случае пожара, при температуре около 120 градусов, эти слои изменяют свои физические свойства и стекло превращается в жесткую и непрозрачную защитную конструкцию, позволяющую остеклению сохранять:

• целостность (Е), т.е. гарантировать отсутствие сквозных трещин или отверстий, через которые проникают продукты горения или пламя
• теплоизолирующую способность, т.е. способность сохранять приемлемую температуру необогреваемой стороны (I) и ограничивать передачу тепла в пространство за собой (W).

Европейское многослойное стекло — это пожаробезопасное стекло высочайшего качества, отвечающее критериям целостности и теплоизоляции по заданным параметрам огнестойкости в зависимости от марки стекла, не имеющее оптических искажений и посторонних включений.

Многослойные стекла изначально созданы для внутреннего применения, однако могут использоваться и для внешнего остекления (в т.ч. в составе стеклопакета) с применением специального УФ-фильтра. Для устранения воздействия УФ-излучения можно применять стекла, поставляемые с заводским УФ-фильтром(еще один дополнительный слой стекла и УФ-фильтр в склеивающем слое) или 2 слоя PVB-пленки. Также вариантом УФ-фильтра может быть использование перед противопожарным многослойным стеклом триплекса 4.4.2 с двумя слоями пленки.

Факторы обеспечивающие беспроблемную установку и эксплуатацию многослойных европейских стекол:

• Многослойное огнестойкое стекло должно транспортироваться в вертикальном положении на специальных стойках/пирамидах или в ящиках, нижняя грань при этом должна по всей поверхности опираться на основание.
• Стекла при транспортировке и хранении должны быть разделены между собой мягким материалом.
• Несмотря на наличие защитной ленты не допускается попадание влаги на торцы стекла. Снятие или повреждение торцевой защитной ленты не допускается.
• Не допускается хранить и применять стекло без УФ фильтра под воздействием прямых солнечных лучей или там, где его температура сможет превысить 40 градусов.

Огнестойкое стекло AGC (Чехия)

№	Огнестойкость	Название	Структура стекла	Схема сечения	Примечания
1	E30	Pyrobelite 7 (Сертификат)	Многослойное (3-гель-3) толщ. 7,9 мм (±0,9мм) масса 17кг/м2		Поставка — DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000х1200**. Для наружного применения необходим дополнительный УФ-фильтр*
2	E60	Pyrobelite 12 (Сертификат)	Многослойное (3-гель-3-гель-3) толщ. 12,3 мм (±1 мм) масса 27кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2400х900**
3	EIW15	Pyrobel 8 (Сертификат)	Многослойное (3-гель-гель-3) толщ. 9,3 мм (±1мм) масса 20кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000х1200**
4	EIW30	Pyrobel 16 (Сертификат)	Многослойное (3-гель-8-гель-3) толщ. 17,3 мм (±1,2мм) масса 40кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2700х1400**
5	EIW45	Pyrobel 17 (Сертификат)	Многослойное (3-гель-3-гель-3-гель-3) толщ. 17,4 мм (±2мм) масса 40кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2700х1400**
6	EIW60	Pyrobel 21 (Сертификат)	Многослойное (3-гель-3-гель-3-гель-3-гель-3) толщ. 21,6 мм (±2мм) масса 47кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — уточняется по данным проекта
7	EIW60 для больших размеров и безрамного остекления	Pyrobel 25 (Сертификат)	Многослойное (3-гель-3 гель-8-гель-3-гель-3) толщ. 26,6 мм (±2мм) масса 60кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2700х1400**
8	EIW90	Pyrobel 30	Многослойное (3-г-3-г-3-г-3-г-3-г-3-г-3) толщ. 30 мм (±2мм) масса 69кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — уточняется по данным проекта

* — дополнительным УФ-фильтром для стекол PYROBEL (Pyrobelite) гарантированно могут являться 1 слой PVB-пленки или триплекс 4.4.1. Также производителем выпускается линейка стекол для наружного применения PYROBEL EG, при которой к описанным структурам добавляется слой УФ-фильтра и дополнительный слой стекла. При этом несмотря на изменение толщины название стекла остается прежним с добавлением индекса EG. Стекла PYROBEL (PYROBELITE) и PYROBEL EG должны поставляться на объект с торцами, защищенными от попадания влаги.
** — максимально рекомендуемый размер указан по данным производителя, проведенным в Европе. В спорных моментах предлагаем проконсультироваться с поставщиком «НПО «Гласспром»
*** — возможна поставка стекла PYROBEL огнестойкостью EIW120, PYROBEL53 на огнестойкость EIW-120, стекол PYROBEL EG со встроенным УФ-фильтром, а также стекол PYROBEL 19, PYROBEL 23 и PYROBEL 28 для горизонтального остекления огнестойкостью EIW30, EIW45 и EIW60 соответственно.

Огнестойкое стекло Glas Trosch (Швейцария)

№	Огнестойкость	Название	Структура стекла	Схема сечения	Примечания
1	E30	FIRESWISS FOAM 15-7 (Сертификат)	Многослойное (3-гель-3) толщ. 7 мм (±1м) масса 17,5 кг/м2		Поставка — DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000 x 2500**. Для наружного применения необходим дополнительный УФ-фильтр*
2	E60	FIRESWISS FOAM 45-15 (Сертификат)	Многослойное (3-гель-3-гель-3-гель-3) толщ. 15 мм (±1мм) масса 37,5 кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000 x 2500**. Для наружного применения необходим дополнительный УФ-фильтр*
3	EIW15	FIRESWISS FOAM 15-7 (Сертификат)	Многослойное (3-гель-3) толщ. 7 мм (±1м) масса 17,5 кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000 x 2500**
4	EIW30	FIRESWISS FOAM 30-11 (Сертификат)	Многослойное (3-гель-3-гель-3) толщ. 11 мм (±1мм) масса 27,5 кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000х2500**
5	EIW45	FIRESWISS FOAM 45-15 (Сертификат)	Многослойное (3-гель-3-гель-3-гель-3) толщ. 15 мм (±1мм) масса 37,5 кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000 x 2500**
6	EIW60	FIRESWISS FOAM 60-19 (Сертификат)	Многослойное (3-гель-3-гель-3-гель-3-гель-3) толщ. 19 мм (±1мм) масса 47,5 кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000 x 2500**

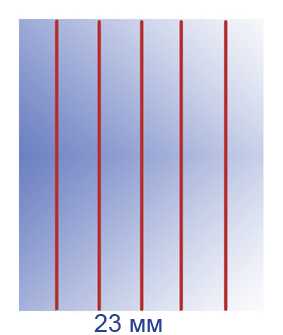

7	EIW60 при использовании стекла большого размера	FIRESWISS FOAM 60-23 (Сертификат)	Многослойное (3-гель-3-гель-3-гель-3-гель-3-гель-3) толщ. 23 мм (±1мм) масса 57,5 кг/м2		DLF-формат 3210х2250 за вычетом обреза кромки. Рекомендуемый размер — до 2000 х 2500**

* — Альтернативным УФ-фильтром для стекол FIRESWISS могут являться 2 слоя PVB-пленки или триплекс 4.4.2. Стекла FIRESWISS должны поставляться на объект с торцами, защищенными от попадания влаги.
** — максимально рекомендуемый размер производителем не заявлен. Необходимо проведение дополнительных испытаний. Рекомендуем проконсультироваться у поставщика и переработчика.

При использовании в наружных конструкциях огнестойкого многослойного стекла существуют определенные ограничения, описанные в соответствующем разделе. Это ограничения по температурам в эксплуатации, необходимость специальной защиты от ультрафиолета, ограничения по применению с определенными видами тонированных стекол, необходимость изоляции от влаги и большой вес стекла при значительном размере и огнестойкости стеклопакета.

Т.к. ни одна из комбинаций архитектурных стекол, в т.ч. триплексов, закаленных, теплосберегающих и т.д. в любых комбинациях и сочетаниях не выстаивает даже минимальных возможных 15 минут (по целостности Е), а применять обычные многослойные стекла на наружных конструкциях не удобно по многим показателям, то для применения в наружных конструкциях с требованиями по огнестойкости E15, E30, E45 и E60 и требованиями односторонней защиты от огня европейскими специалистами был разработан новый вид огнестойкого стекла. Это монолитное особым образом химически обработанное закаленное стекло, отвечающее критериям сохранения целостности E30 и E60. При пожаре такое стекло не расширяется и не мутнеет, плохо держит температурные показатели, выстаивает необходимый временной интервал по целостности.

ООО «НПО «ГЛАССПРОМ» использует в собственном производстве и поставляет под заказ сторонних переработчиков и заказчиков монолитное химически обработанное закаленное стекло европейского производства.

Это закаленное бесцветное прозрачное стекло толщиной 6, 8 или 10 мм с максимальными размерами 3600 х 2100 мм, из-за особенностей закаленного стекла поставляемое в размер для последующей вклейки в стеклопакеты с использованием любых видов стекол.

Более долгий срок изготовления и поставки является единственным недостатком данного стекла, который может компенсироваться экономической (данное стекло дешевле) и технологической выгодой для заказчика на крупных объектах.

Использование данного стекла на фасадах и наружных оконных блоках, несмотря на увеличенные сроки поставки, наиболее грамотный вариант. Данный вид стекла не боится воздействия влаги, ультрафиолета и повышения температуры при нагревании от солнечного света, его базовая толщина 6 мм при огнестойкости Е30 обеспечивает меньший вес готового стеклопакета и удобство при монтаже.

Огнестойкое стекло Pyropane



№	Огнестойкость	Название	Структура стекла	Схема  сечения	Примечания
1	E30	Pyropane   (Сертификат*)	Закаленное с хим. обработкой толщ. 6 мм (возможно 8 и 10мм)		Поставляется только в размер из-за особенностей закаленного стекла,  max.размер 3,6х2,1 м**
2	E60	Pyropane   (Сертификат*)	Закаленное с хим. обработкой толщ. 6 мм (возможно 8 и 10мм)

* — На стекло нет обязательной государственной сертификации, есть добровольная. Обязательная сертификация на конструкции в целом. Стекло Pyropane сертифицировано в составе конструкции.

www.npo-glassprom.ru

ГОСТ Р 51136-2008 «Стекла защитные многослойные. Общие технические условия»

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
	НАЦИОНАЛЬНЫЙ СТАНДАРТ российской ФЕДЕРАЦИИ	ГОСТ Р 51136— 2008

СТЕКЛА ЗАЩИТНЫЕ МНОГОСЛОЙНЫЕ

Общие технические условия

Москва Стандартинформ 2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Некоммерческим партнерством «Фонд содействия сертификации и стандартизации», Федеральным государственным учреждением «Всероссийский научно-исследовательский институт противопожарной обороны» Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ «ВНИИПО» МЧС России), Федеральным государственным унитарным предприятием «26 Центральный научно-исследовательский институт» Министерства обороны Российской Федерации (ФГУП «26 ЦНИИ» МО РФ), Московским областным общественным учреждением «Региональный сертификационный центр «Опытное» (МООУ «РСЦ «Опытное»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 391 «Средства физической защиты и материалы для их изготовления»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 сентября 2008 г. № 222-ст

4 ВЗАМЕН ГОСТ Р 51136-98

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТЕКЛА ЗАЩИТНЫЕ МНОГОСЛОЙНЫЕ Общие технические условия Protective laminate glass. General specifications

Дата введения — 2009—06—01

Настоящий стандарт распространяется на защитные многослойные стекла (далее — стекло), предназначенные для защиты жизни человека, обеспечения безопасности и надежности хранения и транспортирования материальных ценностей, применяемые на транспортных средствах, в административных, общественных и жилых зданиях, где есть необходимость в защите жизни человека и материальных ценностей.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51221-98 Средства защитные банковские. Термины и определения

ГОСТ 111-2001 Стекло листовое. Технические условия

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 5533-86 Стекло листовое узорчатое. Технические условия

ГОСТ 5727-88 Стекло безопасное для наземного транспорта. Общие технические условия

ГОСТ 6507-90 Микрометры. Технические условия

ГОСТ 7481-78 Стекло армированное листовое. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 7933-89 Картон для потребительской тары. Общие технические условия

ГОСТ 9438-85 Пленка поливинилбутиральная клеящая. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 24179-80 Светофильтры, светофильтры-линзы, линзы, рассеиватели и отклоняющие вставки стеклянные для сигнальных приборов железнодорожного транспорта. Технические условия

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 27902-88 Стекло безопасное для автомобилей, тракторов и сельскохозяйственных машин. Определение оптических свойств

ГОСТ 27904-88 Стекло безопасное для автомобилей, тракторов и сельскохозяйственных машин. Определение светостойкости, температуростойкости и влагостойкости

ГОСТ 30247.0-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30247.1-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции

ГОСТ 30733-2000 Стекло с низкоэмиссионным твердым покрытием. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 защитное многослойное стекло: Склеенные между собой полимерными материалами в различном сочетании пластины силикатного стекла, силикатного с органическим стеклом, поликарбонатом или упрочняющими пленками. Представляет собой многослойный блок, обладающий защитными свойствами.

3.2 ударостойкое стекло: Защитное стекло, выдерживающее многократный удар свободно падающего тела с нормируемыми показателями.

3.3 ударостойкое — безопасное стекло для строительства: Защитное стекло, выдерживающее удары мягким или твердым телом некомпактной массы.

3.4 устойчивое к пробиванию или прорубанию стекло: Защитное стекло, на котором не образовалось отверстие или образовалось отверстие размером менее 400´400 мм или диаметром менее 500 мм при воздействии определенного числа ударов дробящим и/или рубящим инструментом.

3.5 пулестойкое стекло: Защитное стекло, способное противостоять сквозному пробитию пулями и их фрагментами при обстреле из регламентированного оружия без образования при этом вторичных поражающих элементов (осколков стекла), способных пробить контрольный экран.

3.6 взрывобезопасное стекло: Защитное стекло устойчивое к воздействию воздушной ударной волны (ВУВ) с нормируемыми параметрами без образования при этом вторичных поражающих элементов (осколков стекла) способных пробить контрольный экран-свидетель.

3.7 пожаростойкое стекло: Элемент заполнения светопрозрачных конструкций, служащих для ограждения или разделения объемов (помещений) зданий и сооружений и препятствующих распространению пожара в другие помещения (отсеки) в течение нормируемого времени.

3.8 пожаростойкость стекла: Свойство стекла обеспечивать защиту от воздействия опасных факторов пожара, характеризуемое временем от начала огневого испытания при стандартном температурном режиме до наступления одного или последовательно нескольких нормируемых предельных состояний.

3.9 противоосколочная пленка: Полимерный самоклеющийся материал, наклеиваемый на тыльную сторону стекла с целью защиты человека от вторичных поражающих элементов (осколков стекла).

3.10 пробитие: По ГОСТ Р 51221.

3.11 триплексное стекло: Склеенные между собой полимерными материалами две пластины (два листа) силикатного стекла.

4.1 Ударостойкое стекло

Ударостойкое стекло в зависимости от его характеристик подразделяют на классы защиты А1, А2 и A3.

4.2 Ударостойкое — безопасное стекло для строительства

Ударостойкое — безопасное стекло для строительства в зависимости от его характеристик подразделяют на классы защиты СМ1, СМ2, СМ3, СТ1, СТ2, СТ3.

4.3 Устойчивое к пробиванию стекло

Устойчивое к пробиванию стекло подразделяют на классы защиты Б1, Б2, Б3.

4.4 Пулестойкое стекло

Пулестойкое стекло в зависимости от его стойкости при обстреле из определенного вида оружия определенными боеприпасами подразделяют на классы защиты 1, 2, 2а, 3, 4, 5, 5а, 6, 6а.

4.5 Взрывобезопасное стекло

Взрывобезопасное стекло в зависимости от его стойкости к воздействию ВУВ с определенными параметрами подразделяют на классы защиты J1 — J7 и G1 — G7.

4.6 Пожаростойкое стекло

Пожаростойкое стекло в зависимости от свойств сопротивляемости пожару различают по времени наступления одного или последовательно нескольких, нормируемых признаков предельных состояний:

Е — потеря целостности;

I — потеря теплоизолирующей способности по прогреву;

W — потеря теплоизолирующей способности по тепловому излучению.

Пример обозначения стекла с пожаростойкостью 45 мин по потере целостности; 30 мин — полотере теплоизолирующей способности по прогреву (повышению температуры на необогреваемой поверхности до значения, указанного в ТУ на конкретные стекла; 30 мин — по потере теплоизолирующей способности по тепловому излучению (достижению допустимого значения плотности потока теплового излучения, указанного в ТУ на конкретные стекла):

E45/I30/W30

4.7 Морозостойкое стекло

Морозостойкое стекло, в зависимости от его композиции, эксплуатация которого производится при температуре до минус 40°С не должно допускать образования пороков внешнего вида, превышающих нормируемые.

Защитным стеклам, выдержавшим испытания на морозостойкость к обозначению класса защиты добавляют буквы ХЛ.

5.1 Общие требования

Стекло представляет собой композицию из нескольких силикатных стекол, склеенных между собой полимерными или другими склеивающими материалами. В зависимости от защитных требований допускается в сочетании с силикатными стеклами использование органических стекол, поликарбоната, противоосколочных пленок и других полимерных материалов.

Стекла должны изготавливаться в соответствии с требованиями настоящего стандарта и технических условий (ТУ) на конкретные стекла по нормативным документам и чертежам предприятия-изготовителя, утвержденным в установленном порядке.

Требования к информации, приведенной на чертежах — по приложению А.

5.2 Основные размеры

5.2.1 Размеры и предельные отклонения размеров должны соответствовать требованиям нормативных документов на конкретные стекла и не превышать значений, указанных в таблице 1.

Таблица 1

В миллиметрах

Номинальный размер	Предельные отклонения
	отдельных пластин	после склейки с учетом смещения пластин	косоугольность (разность диагоналей) пластин
До 1000´1000	± 1,0	± 1,5	2,0
От 1000´1000 до 1000´1500	± 1,5	± 2,0	3,0
От 1000´1500 до 1500´2000	± 2,0	± 3,0	4,0
Св. 1500´2000	Согласовывают с потребителем
Примечание — Размеры и предельные отклонения стекол сложной формы не должны превышать значений, указанных в таблице для прямоугольных стекол.

5.2.2 Номинальная толщина, число слоев и композиционный состав стекла должны обеспечивать защиту от заданного уровня воздействия и соответствовать нормативным документам на конкретное стекло.

Допускается отклонение по толщине стекла в сторону уменьшения не более 0,5 мм.

5.3 Характеристики

5.3.1 Пороки внешнего вида стекол при использовании листового стекла марок М1, М2, М3 по ГОСТ 111, определяемые визуально, должны соответствовать нормам, указанным в таблице 2, если они не оговорены особо в нормативных документах на конкретное стекло.

Таблица 2

Наименование порока	Норма на 1 м2 площади остекления
1 Трещины	Не допускаются
2 Пороки внешнего вида силикатных пластин стекла	М1	М2	М3
2.1 Пузыри внутренние размером, мм:
до 0,5	Не допускаются в сосредоточенном виде
св. 0,5 до 1,0	Не допускаются числом более:
	1	4	4
св. 1,0 до 2,0	Не допускаются числом более:
	1	2	2
св. 2,0 до 3,0	Не допускаются		Не допускаются более 2
2.2 Пузыри поверхностные размером, мм
до 1,0	Не допускаются	Не допускаются числом более:
		1 и 2*	4
св. 1,0 до 2,0	Тоже	Не допускаются числом более:
		2*	2 и 2*
2.3 Инородные неразрушающие включения и свиль узловая размером, мм:
до 1,0	Не допускаются	Не допускаются числом более:
		1 и 2*	4
св. 1,0 до 2,0	Не допускаются
2.4 Инородные разрушающие включения	Не допускаются
2.5 Свиль нитевидная размером, мм:
до 1,0	Не допускается	Не допускается числом более:
		1*	2 и 2*
св. 1,0 до 2,0	Не допускается
2.6 Царапины волосные (видимые с расстояния от 0,3 до 0,6 м)	Не допускаются общей длиной, мм, более:
	100	200	300 и 400*
2.7 Царапины грубые (видимые с расстояния более 1,0 м)	Не допускаются	Не допускаются общей длиной, мм, более:
		20*	50
2.8 Пороки поверхности площадью до 10 мм2, слабые	Не допускаются	Не допускаются числом более:
		2*	3
		или общей площадью, мм2:
		20*	30
2.9 Пороки поверхности площадью до 10 мм2, грубые	Не допускаются		Не допускаются более 2*
2.10 Сосредоточенность (расстояние между пороками), мм, не менее	300	150	100
2.11 Пороки на 1 м2	Допускаются числом не более:
	4	6	9
3 Пороки в склеивающих слоях
3.1 Пузыри размером, мм:
до 1,0	Допускаются в рассредоточенном виде не более 5
от 1,0 до 2,0	То же, не более 3
св. 2	Допускаются по периметру на расстоянии не более 10 мм от торцев, включаются в общую площадь допускаемых отлипов
3.2 Недопрессовка, отлипы	Допускаются на расстоянии не более 10 мм от торцев, общей площадью не более 3 см
3.3 Изменение цвета края склеивающего слоя	В зоне шириной до 10 мм по периметру не регламентируется
3.4 Инородные неразрушающие включения: ворс, пылинки	В соответствии с требованиями на конкретное стекло
3.5 Полупрозрачные полосы и пятна	Допускаются общей площадью 1 см2
4 Пороки органического стекла
4.1 Микротрещины поверхностного слоя (серебро)	Не допускаются
4.2 Инородные включения	Не допускаются
4.3 Царапины грубые	Не допускаются
4.4 Царапины волосяные	Допускаются в рассредоточенном виде, не вызывающие оптических искажений, общей длиной не более 250 мм
4.5 Щербины, зазубрины, сколы по торцу, выходящие на плоскость	Допускаются длиной не более 5 мм
* Допускаемые пороки в крае пластины стекла. Примечания 1 Рассредоточенными считают пороки, расположенные друг от друга на расстоянии более 100 мм. 2 При наличии в стекле пороков нескольких видов общее их число не должно быть более 250 %, где за 100 % принят допуск на порок каждого вида. 3 Краем пластины считают полосу вдоль его контура шириной 0,05 линейных размеров пластины. Остальную площадь считают полем пластины. 4 В крае пластины стекла на расстоянии не более 30 мм от кромки волосяные царапины длиной не более 20 мм не регламентируются. 5 Сосредоточенные пороки одного вида суммируют и приравнивают по размеру к одному соответствующему пороку.

5.3.2 Стекло должно быть тепло- и влагостойким, выдерживать температуру 60°С, влажность 95 % и не допускать образование пороков внешнего вида, превышающих допустимые по таблице 2, пункты 3.1 — 3.3.

5.3.3 Морозостойкое стекло должно выдерживать температуру минус 40°С и

files.stroyinf.ru

производство огнеупорного стекла FGG, характеристики и отжиг

Противопожарные стекла EIW по ГОСТ: производство огнеупорного стекла FGG, характеристики и отжиг

Находясь на сайте, Вы соглашаетесь с политикой cookies. Подробнее

Пожаростойкое стекло

Преимущества пожаростойкого стекла FireGuardGlass на базе диоксида кремния

Межслойное заполнение FireGuardGlass — твёрдый тугоплавкий полимер, синтезируемый на основе дисперсии нано-композитов диоксида кремния 40% концентрации. Предел огнестойкости EIW достигается за счёт количества слоёв стекла и заполнителя и толщины слоёв полимера. Точное соответствие противопожарного стекла ГОСТ Р 51136–2008.

Характеристики материала межслойного заполнения лежат в основе конкурентных преимуществ нашей продукции.

В эксплуатации FireGuardGlass демонстрирует прекрасные показатели. При пожаре полимер меняет свои физические свойства, стекло EIW становится жесткой и непрозрачной защитной конструкцией.

Сырьё для производства

FireGuardGlass

Низкоэмиссионное
К-стекло

Для повышения коэффициента теплоизоляции

Окрашенное в массе
стекло

Для нестандартных дизайнерских и архитектурных решений

Солнцезащитное
стекло

Для снижения процента проникновения УФ лучей в помещение

Матированное
стекло

Для создания матовой поверхности и сокращения степени прозрачности

Наши возможности

Производство огнеупорного стекла нестандартных видов:

• с фигурной кромкой (трапеция, треугольник, круглые «иллюминаторные» стёкла).
• с гнутой (моллированой) поверхностью.

Испытания:

• Имеем собственную лабораторию. Образец каждой партии проходит проверку. Большинство производителей противопожарных стёкол в России не имеют возможности произвести подобные испытания по причине отсутствия необходимого оборудования. Наш завод наглядно подтверждает заявленный предел огнестойкости EIW.
• Вы можете записаться на контрольный отжиг образца и присутствовать на испытаниях или посмотреть нашу видео-презентацию.

КОНТРОЛЬНЫЙ ОТЖИГ

Характеристики FireGuardGlass

Повышенная степень светопрозрачности.

FireGuardGlass устойчиво к ультрафиолету. Прекрасно демонстрирует себя в составе пожаростойких изделий, установленных на солнечной стороне, в том числе в южных регионах России.

Температура эксплуатации до +50 градусов Цельсия.

Отличается от альтернативных стёкол уменьшенным весом, что сокращает нагрузки на каркас. Квадратный метр стекла FireGuardGlass легче аналогов благодаря особой технологии производства.

Не лопается при контакте с водой от систем автоматического пожаротушения.

Обладает отличными теплозащитными свойствами.

Повышенная звукоизоляция стекла EIW в составе стеклопакетов собственного производства завода.

Повышенные показатели гидроизоляции. В большинстве противопожарных стёкол EIW 15 — 90 влага постепенно проникает под алюминиевую фольгу на кромке стекла и разрушает огнестойкий слой. В FireGuardGlass используется специальная дистанционная рамка и огнестойкий скотч 3 М, также применяется вторичная герметизация на основе бутила, что обеспечивает отличные показатели защиты от попадания влаги и накопления конденсата внутри конструкции многослойного стекла.

Допустимый угол монтажа от 30 градусов (вертикальный монтаж).

Сводная таблица характеристик

Параметр	FGG 15	FGG 30		FGG 45		FGG 60
Предел EIW	E60 / I15 / W30 (v)	E60 / IW30 (v)		E60 / IW45 (v)		EIW60 (v)
Толщина, мм	10	15	18	17	20	22	26
Количество листов стекла	2	3	3	3	3	4	4
Толщина 1 листа стекла, мм	4	4	5	4	5	4	5
Количество слоёв полимера	1	2	2	2	2	3	3
Толщина 1 слоя полимера, мм	2	1,5	1,5	2,5	2,5	2	2
Вес, кг/м²	23	34,5	42	37,5	45	49	59
Максимально допустимая высота, мм	3000	2400	3000	2400	3000	2400	3000
Максимально допустимая ширина, мм	1850	1500	1850	1500	1850	1500	1850
Минимальный размер, отпускаемый в продажу, мм	200*300
Температура эксплуатации, град.Цельсия	-20/+50
Стойкость к УФ	стойкое
Угол монтажа, град.	сертифицировано для вертикального остекления (угол монтажа 30 и более градусов)
Применение	внутреннее
Класс безопасности (прочность)	СМ4 (при производстве с применением закалённого стекла)

Заказ стекла и заявка на расчёт

fgg.firegg.ru

Противопожарное стекло

Наша компания работает с несколькими производствами противопожарного стекла.

Производства находятся в Санкт-Петербурге.

Срок изготовления противопожарного стекла — от 5 рабочих дней.

Все противопожарные стекла испытаны и сертифицированы по ГОСТу.

Мы предлагаем стекло с огнестойкостью E60, EIW15, EIW30, EIW45, EIW60, EIW90.

Стекло противопожарное многослойное

Для наших противопожарных конструкций, таких как противопожарные окна, противопожарные перегородки, противопожарные витражи, противопожарные двери остекленные до 25% и остекленные более 25%, мы всегда используем специальное многослойное огнестойкое стекло.

Противопожарное стекло бывает с разной огнестойкостью и с разной толщиной.

Противопожарное стекло EIW60 более 25%	Стекло EIW60 менее 25%
Противопожарное стекло E60 в витражах

Из чего сделано противопожарное стекло

Противопожарное стекло (огнестойкое стекло) — это всегда многослойная конструкция, представляющая собой склейку нескольких стекол, пространство между которыми заполнено специальным высокотехнологичным огнестойким гелем. В зависимости от огнестойкости, противопожарное стекло может быть толщиной от 15 до 27 мм и иметь разные формулы склейки.

Например, формула огнестойкого стекла 3.3.3.3.1 означает:

• Цифра 3 — это толщина стекла
• Точка между ними — это гель между стеклами
• Цифра 1 — это толщина геля

Противопожарное стекло 15, 19, 27 мм	Образцы противопожарного стекла E60, EIW30, EIW60

Противопожарное стекло всегда защитит от огня, это отменная звукоизоляции, это очень прочная конструкция, стекло абсолютно безвредно для здоровья, и неспособно нанести порезы и травмы.

Противопожарные стекла изготавливаются по ГОСТУ и имеют обязательный сертификат.

Как перевозить и эксплуатировать противопожарные стекла

Противопожарные стекла следует переводить на специально оборудованных автомобилях.

Автомобиль должен иметь металлические стойки (пирамида) и специальные фиксирующие ремни.

Противопожарные стекла перевозятся только вертикально. Стекла грузят на машину вручную, а при больших размерах используют присоски. Стекло перевозится и хранится при температуре от 0 до 40 °C или же от -15 до +40°C в зависимости от характеристик стекол. При транспортировке огнестойкого стекла в другие регионы и на дальние расстояния мы используем специальную упаковку. Стекла обрешетчиваются на производстве в дерево и защищаются пузырчатой пленкой и твердым картоном. Это дает им сохранность при разгрузке в несколько этапов и перегрузке на транспортных терминалах.

Эксплуатация противопожарных стекол очень проста. Стекло устанавливается вертикально в раму.

При установке в рамы, выходящие на улицу, необходимо использование стеклопакетов разных толщин камер с обязательной установкой противопожарного стекла внутрь помещения.

При очень низких температурах можно использовать в сочетании с противопожарным стеклом двухкамерный стеклопакет или энергосберегающее стекло. Все это мы сделаем на производстве.

Для дизайнерских помещений или по желанию заказчиков мы можем наклеить различные пленки на стекло: матовые, полупразрачные, стеклянные, тонирующие, энергосберегающие, защитные.

Противопожарные стекла возить только стоя	Обрешетка противопожарного стекла

Основные параметры многослойного огнестойкого стекла

Тип и огнестойкость стекла	Толщина стекла	Вес стекла
Стекло E60I15W30	15 мм	34 кг/м. кв.
Стекло E60I30W45	19 мм	42 кг/м. кв.
Стекло E60I60W60	27 мм	60 кг/м. кв.

Обратите внимание, что мы можем вам предложить стекло с минимальными размерами 400×300 мм и максимальными не более 2 кв. м.

Чтобы узнать стоимость противопожарного стекла, вам нужно позвонить в офис по телефону +7(812) 643-66-50 или отправить заявку на почту [email protected].

В заявке укажите размеры стекла, толщину, огнестойкость, количество и ваши контактные данные.

Мы по телефону ответим на вопросы: сколько стоит, какой срок изготовления, подойдет ли это стекло вам, расскажем про дополнительные характеристики стекла (светопропускание, коэффициент теплопередачи и т. д.), подскажем стоимость перевозки по Санкт-Петербургу и в другие города.

pulsardoors.ru

Противопожарное стекло

Противопожарное стекло для повышения безопасности Вашего предприятия

Противопожарное стекло (пожаростойкое стекло) – уникальный материал, в котором оптические свойства стекла, важные при строительстве различных сооружений и зданий, сочетаются с огнестойкостью.
Противопожарные стекла используют для наружных и внутренних конструкций. Это позволяет предотвратить или замедлить распространение огня в помещении и дать дополнительное время для проведения необходимых мероприятий по эвакуации людей и имущества, и также непосредственно тушения пожара.
Согласно требованиям ГОСТ Р 12.3.047-98 и СНиП 21.01-97 противопожарные стекла должны обеспечивать поддержание пожаростойкого барьера, быть безопасными, надежно функционировать в соответствии с их назначением после установки.

Наша компания предлагает противопожарные стекла, соответствующие всем перечисленным требованиям, имеют все требуемые лицензии и сертификаты пожарной безопасности.

Виды и стоимость противопожарного стекла:

Марка стекла/толщина, мм	Предел огнестойкости	Вес, кг/м²	Защита от УФ	Стоимость с НДС, руб/м²
PG — 15 / от 10*	EIW15	от 23	да	3600
PG — 30 / от 15*	EIW30	от 34	да	5800
PG — 45 / от 19*	EIW45	от 46	да	7800
PG — 60 / от 22*	EIW60	от 48	да	8500

• Цены указаны для изделий (кроме криволинейных фигур сложной формы) площадью до 2,0 м2. Стоимость изделий с большей площадью, с закаленным стеклом и с использованием стекол больших толщин рассчитывается по запросу.
• При использовании закаленного стекла, стоимость изделий увеличивается на 400 руб за м.кв. за один слой стекла.
• Использовать для наружного остекления, в составе стеклопакета, только внутренним стеклом (со стороны помещения).

* Изделия до 0,25 м2 + 20%; фигура + 30%; круг + 35%;

ВНИМАНИЕ!

Температурный режим при транспортировке, хранении, монтаже и эксплуатации многослойного огнестойкого стекла — 10 до + 50 градусов Цельсия для использования в наружном остеклении в составе стеклопакета.



Срок изготовления: от двух дней (в зависимости от типа стекла и объема заказа).

www.oknastroyservice.ru

Свойства и применение огнеупорного стекла

Стекло – один из наиболее востребованных материалов в строительстве. Являясь основной частью окна, оно пропускает солнечный свет, одновременно поддерживая комфортные условия в помещении. Его используют для остекления фасадов, из него создают элементы декора, посуду и даже мебель.

Помимо классического оконного стекла промышленность предлагает материалы, внешне подобные ему, но обладающие гораздо более высокими характеристиками. Один из ярких примеров подобной продукции – огнеупорное стекло.

Разновидности

Само понятие «огнеупорное стекло» включает в себя широкий спектр материалов, которые отличаются технологией производства и предназначением. Различают стекло, защищающее от высокой температуры, и стекло, которое не препятствует теплообмену, но ограждает помещение от продуктов горения и не допускает распространения огня. Первое используют в противопожарных системах, второе в системах отопления, для изготовления варочных поверхностей, посуды.

Существуют три основные разновидности огнеупорного стекла:

• армированное;
• закаленное;
• композиционное.

Армированное огнеупорное стекло выдерживает нагрузки, связанные с изменениями температуры благодаря наличию внутри металлической сетки. Подобное решение позволяет обеспечить изделию достаточно высокую жаростойкость, но заметно ограничивает сферу его применения из-за невысокой прозрачности. Подобные материалы широко используются в системах противопожарной защиты.

Технология производства закаленного стекла включает в себя процедуру многократного нагрева и охлаждения материала (закалки). В продажу поступают как однослойные стекла, так и многослойные стеклопакеты. В стеклопакетах пространство между листами заполняют специальным прозрачным многокомпонентным гелем. Данные решения являются достаточно демократичными по цене, при этом обладают хорошими потребительскими характеристиками.

Отдельно стоит отметить композиционное жаростойкое стекло. В общем смысле это не стекло, а стеклокерамика. Материал имеет практически нулевой коэффициент теплового расширения, что позволяет изделиям из него выдерживать экстремально высокие температуры.

Сфера применения

Марки термостойкого стекла получили широкое распространение на предприятиях, производственный процесс которых связан с высокими температурами. Использование прозрачного материала с хорошей жаростойкой характеристикой дает возможность обеспечить беспрерывную работу узлов и агрегатов, при этом гарантирует безопасность обслуживающего персонала. Установка огнеупорных стекол в дверях и перегородках, отделяющих производственные помещения, заметно снижает вероятность возникновения и распространения пожара.

Данный материал незаменим и в быту, там, где присутствует высокая температура, а использовать металл нецелесообразно. Яркий пример – стеклянные дверцы для камина. Это удобно, красивый и функциональный камин отлично дополнит интерьер жилого дома, он же создаст атмосферу тепла и уюта. Дверца из огнеупорного стекла – это красиво и практично. Она не станет преградой для теплового излучения, при этом защитит комнату от дыма и копоти.

Огнеупорное стекло можно встретить на кухне, среди прочего: кухонный фартук, прозрачные дверцы духовых шкафов и микроволновых печей. Подобные решения позволяют контролировать процесс приготовления пищи без необходимости открывать дверцу. Отдельно можно вспомнить варочные поверхности газовых плит, они позволяют равномерно распределить нагрев, тем самым способствуя экономии энергоресурсов.

Стекло, устойчивое к высокой температуре используется и для изготовления посуды. Прозрачная кухонная утварь отлично подходит как для готовки на открытом огне, так и для приготовления в духовке. Более того, прозрачную посуду можно использовать в микроволновке. Дополнительный плюс – стеклянная поверхность легко моется.

Основные характеристики

Существует несколько показателей, определяющих свойства огнестойкого стекла. Они помогают определить, подходит ли материал для применения в тех или иных целях, соответствует ли он противопожарным нормам.

Коэффициент теплового расширения. Это величина, которая характеризует степень изменения линейных размеров вещества при изменении его температуры.

Термостойкость. Данное значение определяет максимальную температуру, при которой материал сохраняет свои свойства. Обычное закаленное огнеупорное стекло, применяемое в быту, гарантировано справится с температурами 500-550 градусов. Допускается кратковременный нагрев до 760 (для однослойных) и 1000 (для многослойных стекол) градусов.

Толщина материала. Промышленность предлагает огнеупорное стекло разной толщины. Для домашних нужд используется материал толщиной 4-5 мм.

Срок службы огнеупорного стекла напрямую зависит от условий эксплуатации. Для обеспечения максимального срока службы боросиликатного стекла, используемого в дверцах каминов желательно не поднимать температуру пламени выше 500-550 градусов, в таком режиме оно прослужит несколько тысяч часов. С повышением же температуры этот показатель заметно снижается.

Маркировка противопожарного стекла

Большую часть информацию, касательно характеристик противопожарного стекла можно узнать из его маркировки. Для обозначения используются буквы латинского алфавита:

• E – стойкое к разрушению;
• I – обладает высокой устойчивостью к нагреванию до критической температуры;
• W – удерживает жар, не пропускает тепло в смежное помещение.

Производитель гарантирует сохранение заявленных характеристик на протяжении определенного времени. Время в минутах указано после буквенной маркировки. Для лучшего понимания можно рассмотреть примеры:

• EIW 60 – изделие сохраняет стойкость к разрушению, устойчивость к нагреву и удерживает жар на протяжении 60 минут.
• EI 60 – устойчиво к разрушению, препятствует нагреву на протяжении 60 минут.
• EI 30 – устойчиво к разрушению, препятствует нагреву на протяжении 30 минут.

Характеристики и методики испытаний противопожарных огнестойких стекол регламентируются ГОСТ-33000-2014.

Особенности изготовления

Производство огнеупорного стекла – это сложный технологический процесс, включающий в себя постоянный контроль на каждом этапе. Технология производства разнится, она зависит от типа и предназначения материала.

Для изготовления недорогих, но достаточно качественных видов огнеупорного стекла используют боросиликаты. Более дорогим является кварцевое стекло. Компоненты смешиваются, плавятся, прокатываются. Полученный листовой материал проходит цикл специфических производственных процессов, состоящий из химической обработки, закаливания с последующей высокотемпературной полировкой. Все это призвано обеспечить должный уровень жаростойкости и придать стеклу привлекательный вид.

Противопожарные стекла в обязательном порядке проходят температурные испытания, по результатам которых выдается сертификат на продукцию.

Огнеупорное стекло в печах и каминах

Камины и открытые печи все чаще устанавливаются в загородных домах и даже в квартирах. Открытый огонь украшает помещение, но он может стать и причиной пожара. Тут не обойтись без огнеупорного стекла. Это отличный материал для защиты от возгораний. Из него создают прозрачные дверцы, не пропускающие пламя в комнату, но не только, современные дизайнерские решения позволяют не ограничиваться небольшими стеклами, можно запросто создать уникальный прозрачный камин.

Вне зависимости от размера дверцы или размаха проекта установка огнеупорного стекла в металлический каркас печи или камина требует аккуратности и внимания к деталям. Существует ряд рекомендаций, которым необходимо следовать в процессе работы. При определении линейных размеров элементов конструкции необходимо учитывать разность в тепловом расширении материалов. Между каркасом и стеклом обязательно должен быть зазор, в который укладывается огнеупорный шнур. Устанавливая стекло, необходимо обеспечить равномерное давление на него со всех сторон. Ни в коем случае не стоит герметизировать стыки, это может послужить причиной образования трещин.

Недостатки материала

Стоит помнить, что большинству видов огнеупорного стекла свойственна хрупкость. Работая с этим материалом нельзя допускать ударных нагрузок и чрезмерного давления на его поверхность.

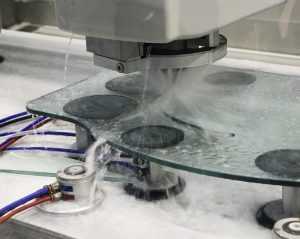

Огнестойкое стекло трудно поддается обработке. Многие виды стекол вообще не режут или же применяют для резки лазерные, гидравлические аппараты. Разрезать его в домашних условиях крайне сложно. Лучше несколько раз отмерить, чтобы лишний раз убедиться в правильности размеров, чем пытаться подогнать лист под свои потребности.

Когда другого варианта, кроме резки, попросту нет, на помощь умельцу придет небольшая болгарка с алмазным кругом.

Работать надо с особой осторожностью, не допускать излишнего нажима, место распила постоянно смачивать маслом. Резка стекла с огнеупорными качествами будет длительной и грязной процедурой к тому же никто не даст гарантии положительного результата.

Уход за стеклянной поверхностью

Поверхность дверцы камина или варочной поверхности газовой плиты не отличается особой требовательностью к уходу, собственно, уход за огнеупорным стеклом мало чем отличается от ухода за обычным окном или прозрачным столиком. К тому же в продажу поступает самоочищающееся стекло, оно не подвержено загрязнениям потому не требует усилий для поддержания его чистоты.

Даже если стекло не может похвастаться способностью самоочистки, поддержание его в чистоте не потребует особого труда. Для этого используются обычные бытовые моющие средства.

Начиная очистку поверхности важно помнить о хрупкости материала. Мыть огнеупорное стекло можно лишь после полного его остывания, в противном случае оно может не выдержать резкого перепада температур. В работе не стоит использовать средства, имеющие в своем составе хлор и абразивные частицы. Подобные вещества гарантировано испортят внешний вид стекла и изделия в целом.

Огнеупорное стекло – материал, популярность которого только растет. Желая привнести в интерьер собственного дома разнообразие, добавить изюминку, стоит обратить на него внимание. Огнеупорное стекло в дверцах камина – отличный способ подчеркнуть красоту открытого огня, оно же в противопожарной перегородке гарантирует безопасность помещения и защиту от распространения огня.

protivpozhara.com
