Полированное стекло марки М1 | Немецкие пластиковые окна пвх от Techno-comf.ru

Полированное стекло марки М1

Часто приобретая новые пластиковые окна, клиенты из финансовых соображений выбирают более дешевые варианты. Нечестные частные компании по цене акционного товара предлагают своим клиентам некачественную продукцию. Купив такие окна можно очень быстро разочароваться, ведь использование дешевых материалов при создании стеклопакетов может привести к образованию дефектов, которые, в свою очередь, значительно уменьшат светопропускание конструкций.

М1 – марка качества

Полированное стекло марки М1 является одним из видов стекол, придающих дополнительную четкость виду, открывающемуся из окна и имеющих довольно высокий показатель светопропускания. Сегодня подобный материал незаслуженно обделен вниманием простого обывателя.

Технология создания полированного стекла довольно сложна. При его производстве используется флоат-метод. Под воздействием высоких температур жидкое стекло и олово взаимодействуют друг с другом, образуя на поверхности тонкую пленку, благодаря которой плоскость стекла после затвердевания становится полированной.

На масштабных производствах существуют специальные службы контроля качества выпускаемой продукции. В соответствии с нормативами, при малейших дефектах, изготовленное стекло причисляют к марке М2, а при более внушительных – к М3 и М4.

Достоинства стеклопакетов с полированными М1

Достоинства стеклопакетов с полированными М1

1. По сравнению с простыми стеклами пропускают гораздо большее количество света.
2. Отсутствуют искажения, присущие обычному стеклу.
3. Толщина стекла одинакова по всей площади.
4. Идеально гладкая поверхность.

Рассматривать пейзажи через такое стекло – сплошное удовольствие, отсутствие бликов, дефектов изображения, помогают передать всю красоту окружающего мира. Увеличенное светопропускание приносит больше естественного света, что положительно сказывается на самочувствии человека. Любой хозяйке доставит удовольствие уход за полированными стеклами, ведь благодаря гладкой поверхности на них не оседает пыль и грязь и стандартная мойка окон не отнимет много времени и сил.



www.techno-comf.ru

Формула стеклопакета - стекольная компания «Приоргласс»

Содержание

  1. Формула стеклопакета
  2. Расшифровка формулы стеклопакета
  3. Формулы стандартных одинарных и двойных стеклопакетов
    • Формула однокамерного стеклопакета в стандартном исполнении
    • Формула двухкамерного стеклопакета в стандартном исполнении
  4. Формулы специальных и улучшенных стеклопакетов, маркировки их частей
    • Формулы стеклопакетов со специальными стеклами
    • Формулы стеклопакетов с тонированными стеклами
    • Формула триплекса
    • Формула ударопрочного стеклопакета
    • Формула шумоизоляционного стеклопакета
    • Формула солнцезащитного стеклопакета
    • Формулы матовых стекол
    • Формулы узорчатых стекол
    • Маркировки дистанционных рамок
    • Маркировки камер
  5. Итоги
  6. ГОСТы на стеклопакеты



Формула стеклопакета — это его маркировка. О ней мы и расскажем в этой статье. Прочитав ее, вы узнаете:

  • как расшифровать формулу стеклопакета;
  • как маркируют различные типы стекол;
  • какие обозначения встречаются в формулах ударопрочных, солнцезащитных, энергосберегающих, звукоизоляционных пакетов и триплекса;
  • какие технологии используют при их производстве;
  • изготовление стеклопакетов какого типа заказать в том или ином случае.

Расшифровка формулы стеклопакета

Расшифровка формул стеклопакетов требует знания их общей конструкции, а также применяемых производителями обозначений. Для начала рассмотрим структуру маркировки.

Она включает в себя два блока.

  • Блок из буквенных обозначений. В нем указывают количество камер и ключевые особенности стеклопакета. Пример — «СПД Уд Э».
  • Блок формата x1–y1–x2–y2–x3. В нем указывают толщину стекол и ширину дистанционных рамок. К числам добавляют различные уточняющие обозначения. Пример — 4ESG–16–4M1–14Ar–4i.

В итоге формула этого стеклопакета выглядит так: СПД Уд Э 4ESG–16–4M1–14Ar–4i. Как видите, получилось нечто непонятное для неподготовленного заказчика. Далее мы расскажем, как читаются такие маркировки.

Формулы стандартных одинарных и двойных стеклопакетов

К стандартным относятся стеклопакеты, которые не обладают специальными дополнительными свойствами. Это повышенные ударопрочность, морозостойкость, звукоизоляция, энергосбережение, защита от ультрафиолетовых лучей и пр.

Конструкции выглядят так.

Изображение №1: однокамерный и двухкамерный стеклопакеты в стандартном исполнении

Формула однокамерного стеклопакета в стандартном исполнении

Формула однокамерного стеклопакета содержит в себе «СПО» (СтеклоПакет Одинарный). Рассмотрим пример.

СПО 4М-10-4М

Маркировка указывает на то, что в состав пакета входят два стекла толщиной 4 мм.  Ширина дистанционной рамки — 10 мм. Буква М обозначает качество стекол, полученных методом вытяжки. Диапазон значений — от М1 (высшее качество) до М8 (низкое качество). Если в маркировке стоит просто буква «М», то это обозначает «М1», т. е. высшее качество.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице. Как видите, при высшем качестве стекол букву «М» вообще не указывают в формулах.

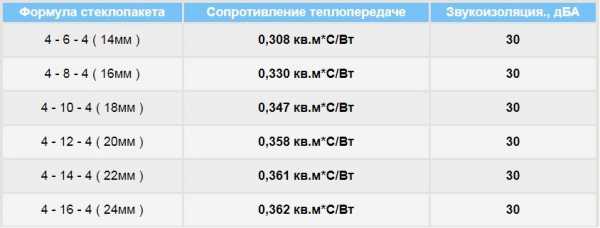

Изображение №2: основные характеристики стандартных однокамерных стеклопакетов

Формула двухкамерного стеклопакета в стандартном исполнении

Формула двухкамерного стеклопакета содержит в себе «СПД» (СтеклоПакет Двухкамерный). Рассмотрим пример.

СПД 4М-10-4М-10-4М

В этом случае мы имеем двухкамерный стеклопакет, изготовленный из 4-миллиметровых стекол высшего качества. Ширина дистанционных рамок — 10 мм.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице.

Изображение №3: основные характеристики стандартных двухкамерных стеклопакетов

Формулы специальных и улучшенных стеклопакетов, маркировки их частей

Формулы специальных и улучшенных стеклопакетов отличаются расширенными структурными блоками. В первый добавляют различные буквенные обозначения, а к числам второго приписывают уточняющую информацию.

Формулы стеклопакетов со специальными стеклами

При использовании специальных стекол расширяют вторые блоки формул. К числам, обозначающим толщину листов, приписывают следующие обозначения.

  • F или float. Маркировка говорит об использовании флоат-стекол, изготовленных методом непрерывного отлива силикатной смеси на слой олова с охлаждением. Пример — СПО 4F-10-4F.
  • Fjumbo. Это большие архитектурные флоат-стекла. Максимальный размер — 6*3,21 м. Пример — СПО 4Fjumbo-10-4Fjumbo.
  • А. Говорит о том, что стекла армированы. При их производстве в силикатные смеси устанавливают проволочные сетки из низкоуглеродистой стали. СПО 4А-10-4А.

Фотография №1: армированное стекло

Формулы стеклопакетов с тонированными стеклами

Если в состав стеклопакета входят тонированные стекла, к их толщине добавляют следующие обозначения.

  • Ton, Т, Тон, тон.масс. Это обобщенные аббревиатуры тонированных стекол. Пример СПО 4Т-10-4Т.
  • Bronze, Green, Gray ит. п. Указывают на конкретный цвет тонировки. Пример — СПО 4Green-10-4Green.

Тонированные флоат-стекла изготавливают при помощи добавления в жидкое сырье оксидов металлов.

Фотография №2: тонированные стекла

Формула триплекса

Формула триплекса выглядит иначе. Многослойные стекла производят методом склеивания нескольких листов при помощи специальных полимерных пленок или составов. За счет этого достигается максимальная ударопрочность и повышается безопасность эксплуатации.

Изображение №4: триплекс

Триплекс в маркировках обозначают двумя способами.

  1. 3-3-1 (3(1)3, 3.1.3). Триплекс склеен их двух 3-миллиметровых стекол. Толщина пленки — 1 мм.
  2. MC1. «МС» обозначает Многослойное Стекло. В этом случае оно склеено из двух 4-миллиметровых листов. Толщина пленки — 1 мм.
Формулы стеклопакетов с закаленными стеклами

Для изготовления закаленных стекол применяют два метода.

  • Термозакалка. Листы нагревают до 680 °C, а затем равномерно охлаждают. В результате получаются прочные стекла, которые при сильном повреждении разбиваются на тупые осколки (крошка).
  • Термоупрочнение. Отличается от термозакалки более длительной стадией охлаждения. При разрушении таких стекол образуются крупные острые осколки.

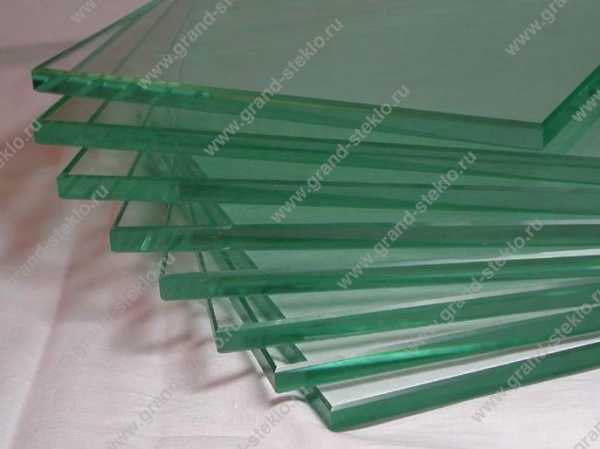

Фотография №3: закаленное стекло

Формула закаленного стекла указывает на технологию изготовления.

  • ESG — термозакалка. Пример — СПО 4ESG-10-4ESG.
  • TVG — термоупрочнение. Пример — СПО 4TVG-10-4TVG.

Закаленные стекла относятся к ударопрочным.

Формула ударопрочного стеклопакета

Если стеклопакет относится к ударопрочным, в первый блок формулы добавляют аббревиатуру «Уд».

Как видите, двойной стеклопакет, формулу которого мы приводили вначале статьи (СПД Уд Э 4ESG–16–4M1–14Ar–4i) обладает повышенной ударопрочностью. Также вы теперь можете легко определить, что первое стекло закалено по технологии термозакалки. Еще немного, и вы сможете расшифровать эту формулу до конца.

Формула шумоизоляционного стеклопакета

Если стеклопакет обладает повышенными шумоизоляционными свойствами в своем классе, в первый блок формулы добавляют букву «Ш».

Пример — СПД Ш <характеристики стекол и дистанционных камер>.

Обратите внимание! На шумоизоляцию окон влияют следующие факторы.

  • Толщина стекол. Чем они толще, тем выше устойчивость к вибрациям.
  • Ширина дистанционных рамок. Чем они шире, тем выше содержание воздуха или звукоизоляционных газов.
  • Использование стекол различной толщины. Эта технология производства стеклопакетов препятствует распространению эффекта резонанса.
Формула солнцезащитного стеклопакета

Если стеклопакет обладает повышенными солнцезащитными свойствами, в первый блок его формулы добавляют букву «С».

Пример — СПД С <характеристики стекол и дистанционных камер>.

Солнцезащитные стеклопакеты отражают или поглощают энергию. Существуют три типа таких стекол.

  • Тонированные с функцией поглощения.
  • Рефлекторные. Имеют твердые покрытия (оксиды металлов) которые наносят пиролитическим методом. Рефлекторные фасадные стеклопакеты отличаются ярко выраженным зеркальным эффектом.
  • С мягким покрытием. Многослойные нанопокрытия наносят магнетронным методом.

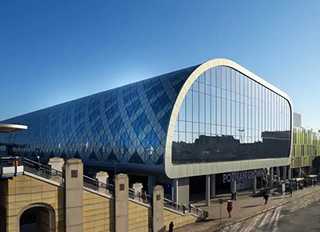

Фотография №4: фасад из рефлекторных стекол

Обратите внимание! Производители, применяющие для производства стеклопакетов собственные уникальные технологии, приписывают к толщине солнцезащитных стекол специфические аббревиатуры. Их значения уточняйте у сотрудников заводов-изготовителей.

Формулы матовых стекол

Для матирования стекол применяют химическое травление и пескоструйную обработку. В первом случае получаются равномерные покрытия. Второй метод используют для создания оригинальных изображений и узоров.

Фотография №5: матовое стекло

Самые распространенные маркировки матовых стекол — Satin, Сатин и Matelux. Пример — СПО 4Satin-10-4Satin.

Формулы узорчатых стекол

Узорчатые стекла имеют рельефную поверхность, которая сильно ограничивает просматриваемость.

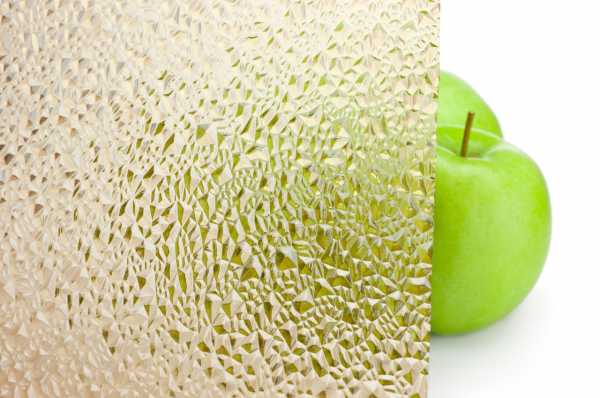

Фотография №6: узорчатое стекло

Самая распространенная маркировка — Krizet.

Маркировки дистанционных рамок

Дистанционные рамки бывают стандартными (алюминиевый профиль) и утепленными. Первые не маркируют.

Для улучшения характеристик используют различные вставки. В этом случае рамки маркируют аббревиатурой TP или ТД, что означает Теплая Дистанция.

Пример — СПО 4-10ТД-4.

Маркировки камер

Маркировка камер указывает на то, какими газами они заполнены.

  • Аббревиатура отсутствует — воздух.
  • Ar — аргон.
  • Sf — гексафторид серы.
  • Xe — ксенон.
  • Kr — криптон.
Формула энергосберегающего стеклопакета

Если стеклопакет обладает повышенными энергосберегающими свойствами, в первый блок его формулы добавляют букву «Э».

Пример — СПД Э <характеристики стекол и дистанционных камер>.

Для конкретных энергосберегающих стекол также существуют обозначения, указывающие на технологию их изготовления.

  • K. Эту маркировку имеют энергосберегающие стекла с твердыми покрытиями. Пример — СПО 4-10-4К. Такие стекла изготавливают методом нанесения оксида олова или индия.
  • i. Эту маркировку имеют энергосберегающие стекла с мягкими низкоэмиссионными покрытиями. Пример — СПО 4-10-4i. Такие стекла производят методом нанесения оксида серебра вакуумно-магнетронным способом.

Изображение №5: принцип работы i-стекол

Как и в случае с солнцезащитными стеклами, некоторые производители добавляют уникальные маркировки. Уточняйте особенности таких стекол при заказе.

Итоги

Теперь вы сможете правильно расшифровать формулу стеклопакета, приведенную в начале статьи.

Итак, маркировка СПД Уд Э 4ESG–16–4M1–14Ar–4i означает, что:

  • перед вами ударопрочный энергосберегающий двухкамерный стеклопакет;
  • толщина всех стекол — 4 мм;
  • первое закалено по технологии термозакалки;
  • второе — обычное;
  • энергосберегающие свойства третьего стекла обусловлены мягким покрытием из оксида серебра;
  • первая камера заполнена воздухом;
  • ее ширина — 16 мм;
  • вторая камера заполнена аргоном;
  • ее ширина — 14 мм.

Как видите, если знать обозначения, то сложностей с расшифровкой формул не возникает. Рекомендуем вам также ознакомиться с ГОСТами на стеклопакеты.

ГОСТы на стеклопакеты

ГОСТы стеклопакетов доступны для скачивания по размещенным ниже ссылкам.

ГОСТы.

priorglass.ru

Как читать формулу стеклопакета?

Формула стеклопакета показывает какова конструкция стеклопакета. Она представляет собой расшифровку свойств стекла и стеклопакета в целом, описывает характеристики основных материалов, используемых при изготовлении. Производители стёкл и стеклопакетов могут самостоятельно маркировать свои продукты определёнными аббревиатурами и запатентовать свой продукты, при этом у разных производителей могут быть стёкла и стеклопакеты с различными аббревиатурами но со схожими свойствами. Ниже приведены некоторые примеры из множеств формул и свойств стёкл и стеклопакетов:

Как читать формулу стеклопакета?

Формула всегда начинается с внешнего стекла, выходящего на улицу.
Сначала указывается толщина применяемого стекла, далее через "-" или "х" обозначается ширина дистанционной рамки (планки), затем указывается толщина внутреннего стекла, через "-" или "х" снова ширина дистанционной рамки. Последнее значение - толщина последнего стекла в помещении.

На примере общей формулы это выглядит так:

Перед формулой стеклопакета обычно может стоять обозначение количества камер или общая ширина стеклопакета:
СПО — однокамерные стеклопакеты, СПД — двухкамерные стеклопакеты

Обозначения в формуле стеклопакета:

4М1 - для изготовления качественных стеклопакетов основным материалом является прозрачное стекло марки М1, толщиной 4 мм. Применение стекол меньшей толщины для оконных стеклопакетов не рекомендовано ГОСТом. Марка качества М1 – гарантия того, что в окне будет наименьшее количество оптических искажений, пузырьков и других дефектов (стекло без примесей).

Обозначения информируют о применении специального стекла:

И - низкоэмиссионное, энергосберегающее стекло с твердым напылением частиц оксида серебра. Можно встретить и другие обозначения этого стекла: Pilkington Optitherm S1 и S3, ClimaGard N, CLGuN, Top-N, Top-N+, i-стекло, И-стекло.

MF - мультифункциональное стекло с теплосберегающими и солнцезащитными свойствами. Можно встретить и другие обозначение этого стекла: SunCool, SC70/40, ClimaGard Solar, GuSolar, StopReyNeo, StRNeo.

SPGU - обозначение стекла с универсальными свойствами. Разработанно специалистами концерна SP Glass.

3.3.1 или 4.4.1 - многослойное стекло триплекс с применением стекла толщиной 3 мм (или 4 мм) и специальной ПВБ пленки толщиной 1 мм, которое используется в ударостойких стеклопакетах. Также допустимы обозначения: Stratobel Clear 3.3.1 (4.4.1) и Optilam Clear 3.3.1 (4.4.1).

Зак (или З) - закаленное стекло, применяется при изготовлении стеклопакетов с повышенной безопасностью.

A (или Activ Clear) - самоочищающееся стекло, применение которого в стеклопакете позволяет мыть окна значительно реже обычных.

Примечание: некоторые стекла могут одновременно быть наделены несколькими функциями. В таком случае формула стекла будет включать в себя сразу несколько обозначений специального стекла.
Например, 4.4.1ClimaGuardN — прозрачное многослойное стекло с энергосберегающими функциями.

Обозначение заполнения камеры стеклопакета:

Ar (или А) - обозначает наличие в камере стеклопакета газа аргон.


Специальное обозначение дистанционной рамки в стеклопакете:

ТР - обозначение дистанционной теплой рамки (Термо Разрыва), которая применяется в производстве всей серии продукции Теплопакет STiS.

S - обозначение дистанционной теплой ПКМ рамки, разработанной инженерами компании STiS специально для продукта Теплопакет 2.0.

Для примера, формула с теплой дистанционной рамкой выглядит так:
(20) 4MF — 12TP+Ar-4M1, которая расшифровывается как прозрачный однокамерный стеклопакет общей тощиной 20 мм, с применением теплой дистанционной рамки (шириной 12 мм), мультифункциональным стеклом (толщиной 4 мм) с заполнением камеры стеклопакеты газом аргон.

Обычная алюминиевая рамка в формуле стеклопакета никак не обозначается дополнительно. Подразумевается по умолчанию в формуле стеклопакета при указании используемой ширины, которая может варьироваться от 6 мм до 30 мм.

Алюминиевая рамка с нанесением логотипа STiS.Алюминиевая рамка с нанесением логотипа STiS.
Обозначение декоративных и цветных стекол:

SatMat —матовое стекло, полученное методом химической обработки поверхности.

Цветное стекло делится на два основных:

  • тонированное в массе, которое окрашено в определенный цвет;
    Обозначается: Planibel Grey (где Grey означает цвет тонированного в массе стекла).
  • рефлективное стекло, которое представляет собой стекло с зеркальным эффектом.
    Обозначается: Stopsol Classic Bronze (где Bronze означает цвет рефлективного стекла).

Палитра цветов стекол, применяемых для изготовления цветных стеклопакетов STiS, широка и разнообразна. Поэтому названий цветов большое множество (Bronze, Grey, Gren, EverGren, Arctic Blue, Phoenix Bronze, Super Silver Dark Blue и другие).

Обратите внимание, что цвета стекол, представленные на сайте, могут в реальности немного отличаться от реального оттенка. Поэтому перед заказом стеклопакета с цветным стеклом выбирайте его по реальным образцам стекла.

Примеры и расшифровка некоторых формул стеклопакетов и Теплопакетов STiS.

Потребности заказчика могут быть самыми непредсказуемые, поэтому различные комбинации формул стеклопакетов из разного типа стекла, его свойств, цвета, ширины, а так же типа и размера дистанционной рамки, количества камер и тд может быть бесчисленное количество.

Для примера мы покажем лишь несколько наиболее популярных формул стеклопакетов и их расшифровку:

СПО (18) 4И-10-4М1: однокамерный стеклопакет шириной 18 мм с примененем обычной алюминиевой дистанционной рамки 10 мм с одним прозрачным энергосберегающим стеклом 4 мм и одним прозрачным стеклом толщиной 4мм марки М1.
Характеризуется как обещестроительный стеклопакет.

СПД (40) 4MF-12Аr-4М1-12Аr-4M1: двухкамерный стеклопакет шириной 40 мм с применением одного прозрачного мультифункционального стекла толщиной 4мм, двумя прозрачными стеклами толщиной 4мм марки М1, алюминиевой дистанционной рамки шириной 12 мм с заполнением в двух камерах стеклопакета газом аргон.
Характеризуется как стеклопакет с повышенными солнцезащитными и теплосберегающими функциями.

СПД (36) 6Зак-10-4М1-12-4М1: двухкамерный стеклопакет шириной 36 мм с применением одного прозрачного закаленного стекла толщиной 6 мм, двумя прозрачными стеклами толщиной 4мм марки М1 и двумя алюминиевыми рамками шириной 10 и 12 мм.
Характеризуется как стеклопакет с дополнительными свойствами безопасности.

СПО (24) 4МF-16ТР+Ar-4М1: однокамерный Теплопакет STiS с применением одного прозрачного мультифункционального стекла толщиной 4мм, теплой рамки шириной 16мм, заполнением камеры газом аргон и одного прозрачного стекла марки М1 толщиной 4мм.
Характеризуется как высший класс стеклопакетов нового поколения с функциями повышенного теплосбережения, солнцезащиты и энергоэффективности.

СПД (40) 4AMF-12TP+Ar-4M1-12TP+Ar-4M1: двухкамерный Теплопакет STiS с применением одного прозрачного мультифункционального самоочищающегося стекла толщиной 4мм, двумя дистанционными теплыми рамками шириной 12мм, двумя прозрачными стеклами толщиной 4мм марки М1 и заполнением камеры между стеклами газом аргон.
Характеризуется как высший класс стеклопакетов нового поколения с функциями повышенного теплосбережения и солнцезащиты, а таже со свойствами самоочищения.

Нанесение формулы стеклопакета.

Информация о стеклопакете, в том числе его формула, указывается на этикетке стеклопакета.

www.progressinter.ru

Стекло М1


Стекло M1 (обычное прозрачное стекло)
   Для изготовление качественной продукции из стекла (таких как душевых кабин, фартук из стекла, столешницы, перегородки из стекла) требуется современное оборудование, качественный инструмент и квалифицированные специалисты, настоящие профи в своем деле. Но этого не достаточно, важно еще использовать качественное сырье. Для изготовления изделий из стекла мы используем только сырье высокого качества – СТЕКЛО М1.

   Для изготовления мы используем стекло от 3 до 15 мм. Такие толщины стекла М1 подойдут практически для всего – стекло триплекс, зеркала ручной работы, полочки, душевые кабины из стекла, парных, мебели из стекла, дверей из стекла, и даже бескаркасных ограждений из стекла.

    Благодаря большому опыту наших сотрудников, мы изготавливаем изделия из стекла М1 по индивидуальным проектам и любых размеров, начиная от полочек и до остекления витрин магазинов. Если у Вас есть готовый проект или чертежи, мы готовы выполнить изделие по этим данным, что дает Вам возможность воплотить свои фантазии в стекле или зеркале.

   Московская Стекольная Компания “Гранд Стекло” работает только с высококачественным стеклом М1 и гарантирует Вам высокое качество сервиса, продукта и послепродажного обслуживания. Доверив нам исполнение своего заказа, Вы можете быть спокойны за высокое качество изделия.

      Пузырьки (шт.) не допускаются более: Поверхностные пороки:       Неразрушающие инородные включения:
  • Свыше 0,5 до 1.0 - 1
  • Свыше 1,0 до 2.0 - 1
  • Свыше 2,0 до 3.0 - недопустимы
  • до 1.0 мм - допускаются в несосредоточеном виде
  • свыше 1.0 мм - недопустимы
  • до 1.0 - не допустимы
  • свыше 1.0 до 2.0 - недопустимы
  • свиль нитевидная - недопустима



Стекло М1 подходит для изготовления зеркало ручной работы, душевых ограждений, душевых кабин, фартуков для стекла, скинали, стеклянной столешницы, стеклянных дверей, межкомнатных перегородок, офисных перегородок, витрин, стекла триплекс, мебели из стекла и много другого.


Сертификаты на стекло

grand-steklo.ru

Zeraks

Завод «Дон-Витраж» выпускает стеклопакеты для архитектурного остекления с применением безопасных стекол – триплекса и закаленного стекла. Мы производим стеклопакеты и изделия из одинарного закаленного и ламинированного стекла, которые соответствуют основным классам безопасности.

Безопасность остекления складывается из ряда аспектов, а именно:

  • Защита людей от ранений в случае:

- разрушения стекла с образованием острых осколков

- выпадения из окна.

Там, где необходимо учитывать только риск ранений, главный фактор, принимаемый во внимание, – характер разрушения стекла. Обеспечение безопасности в этом случае заключается в предотвращении разрушения стекла на осколки, которые могут стать причиной ранений. То есть необходимо использовать закаленное стекло.

Если необходимо также обеспечить защиту от выпадения, важно, чтобы в случае разрушения стекло вообще не осыпалось и продолжало закрывать проем. В данном случае целесообразно использование триплекса.

  • Защита товаров, жилья, магазинов и офисов от краж и вандализма. В этом случае стекло должно оставаться на месте и защищать от проникновения воров/вандалов
  • Защита от вооруженного нападения
  • Защита в случае взрыва.
  • Защита в случае пожара

Выделяют 2 основных вида безопасных стекол – закаленные стекла и многослойные ламинированные стекла (триплекс). Использование этих стекол отдельно и в комбинациях позволяет обезопасить объект жилой и коммерческой недвижимости, исключить вероятность травм и тяжелых ранений людей.

Многослойное стекло (триплекс) представляет собой плоское изделие, состоящее из одного или нескольких листов стекла и пленочных или жидких полимерных и силикатных материалов, склеивающих и / или покрывающих стекла (ГОСТ 30826-2001).

В случае разрушения межстекольная прослойка удерживает вместе фрагменты стекла. Оконный проем остается закрытым, препятствую выпадению человека или прямому проникновению в помещение. В зависимости от вида триплекса и его класса защиты время удержания и максимальная нагрузка варьируются.

В качестве промежуточных слоев используется PVB (поливинилбутиральная) пленка толщиной 0.38 мм или EVA (этилвинилацетатная) пленка толщиной 0.4 мм.

Формула триплекса.

Например: 44.2 – 2 слоя стекла по 4 мм + 2 слоя PVB пленки толщиной 0.76 мм.

Стеклопакет с триплексом: 8 – 20 – 66.2 - одинарное стекло 8 мм, 20 мм рамка дистанционная, триплекс 66.2

Триплекс используется для внутреннего и наружного остекления в виде одинарных

изделий и в составе стеклопакетов. Важно помнить: многослойное стекло всегда должно быть расположено в конструкции со стороны предполагаемого удара.

Состав многослойного стекла и число промежуточных слоев определяют степень защиты многослойного стекла для обеспечения безопасности людей и имущества, защиты от кражи, вооруженного нападения и взрывов.

Виды триплекса и классы защиты

В соответствии с ГОСТ Р 51136-98:

Ударостойкое стекло (класса защиты А-1, А-2, А-3) - защитное стекло, выдерживающее многократный удар свободно падающего тела.

Защита от удара твердым телом. Испытывается при свободном падении стального шара весом 4,11 кг и диаметром 100 мм.

Устойчивое к пробиванию стекло (класс защиты Б-1, Б-2, Б-3) - защитное стекло, выдерживающее определенное количество ударов обухом и лезвием топора.

Устойчивость к пробиванию отверстия, достаточного для проникновения человека.

Безопасное стекло для строительства – (СМ1, СМ2, СМ3; СТ1, СТ2, СТ3) – защитное стекло, выдерживающее удары мягким или твердым телом некомпактной массы.

Сравнение классов защиты в соответствии с ГОСТ 51136-98

Класс защиты

Разъяснение

А1, А2, А3

Ударостойкое стекло

Б1, Б2, Б3

Устойчивое к пробиванию

1, 2, 2а, 3, 4, 5, 5а, 6, 6а

Пулестойкое стекло

СМ1, СМ2, СМ3

Ударостойкое безопасное строительное стекло

СТ1, СТ2, СТ3

Ударостойкое безопасное строительное стекло


  • А1, А2, А3 – устойчивые к пробиванию стальным шаром
  • Б1, Б2, Б3 – устойчивые к пробиванию молотком и топором
  • СМ1, СМ2, СМ3 – устойчивые к удару мягким телом
  • СТ1, СТ2, СТ3 – устойчивые к удару твердым телом (стальная груша)

Примеры конфигураций триплекса

  • СМ 1 - триплекс 33.1
  • СМ 2 - триплекс 44.1
  • СМ 3 - триплекс 66.1



Пулестойкое стекло

Пулестойкое стекло в зависимости от его стойкости при обстреле из определенного вида оружия определенными боеприпасами подразделяют на классы защиты 1, 2, 2а, 3, 4, 5, 5а, 6, 6а.

Взрывобезопасное стекло

Взрывобезопасное стекло в зависимости от его стойкости к воздействию ВУВ с определенными параметрами подразделяют на классы защиты J1 - J7 и G1 - G7.

Пожаростойкое стекло

Пожаростойкое стекло в зависимости от свойств сопротивляемости пожару различают по времени наступления одного или последовательно нескольких нормируемых признаков предельных состояний:

E - потеря целостности;

I - потеря теплоизолирующей способности по прогреву;

W - потеря теплоизолирующей способности по тепловому излучению.

Пример обозначения стекла: E45/I30/W30

Закаленное стекло.

Стекло подвергается термической обработке, в ходе которой оно нагревается до 650-700°C, затем быстро охлаждается воздушными струями до 60°C. В результате такой обработки в поверхностных слоях стекла образуются остаточные напряжения сжатия, обеспечивающие его повышенную механическую прочность, термостойкость и безопасность при разрушении (при разрушении стекло распадается на мелкие осколки с притупленными гранями).

Закаленное стекло считается безопасным стекло в силу своей значительно большей прочности в сравнении с сырым, а также благодаря характеру разрушения.

Завод "Дон-Витраж" выпускает стеклопакеты с закаленными низкоэмиссионными и мультифункциональными стеклами размерами до 2400*4800 мм, с триплексом - до 2400*3700 мм.

Напомним основные отличия закаленного стекла.
  • намного большая прочность на изгиб: 120 Н/мм2 против 45 Н/мм2
  • большая стойкость к ударам
  • большая термостойкость (приблизительно 200°C)
  • разбивается на мелкие притупленные фрагменты
  • не может обрабатываться после закалки

Для сравнения, прочность на удар листа 30х30 см сырого стекла и закаленного:

  • сырое стекло толщиной 6 мм выдерживает удар шара весом 250 г, брошенного с высоты 30 см
  • закаленное стекло толщиной 6 мм выдерживает удар шара весом 250 г, брошенного с высоты более 3 м
  • закаленное стекло толщиной 8 мм выдерживает удар шара весом 500 г, брошенного с высоты 2 м.

Рекомендации по использованию триплекса и закаленного стекла.

Многослойное стекло обязательно использовать в ряде случаев:

  • При остеклении крыш – чтобы предотвратить ранение людей падающими осколками в случае разрушения кровли.
  • Для окон, расположенных близко к полу и дверных проемов. Здесь существует риск выпадения человека при разрушении стекла.
  • При остеклении квартир коммерческих объектов на нижних этажах, и частных домов. Здесь важно обеспечить безопасность от проникновения и шумоизоляцию.

Целесообразно использовать триплекс

  • в качестве разделительных перегородок в офисах ;
  • при остеклении лифтов, эскалаторов, лестничных маршей и т.д.

Важно: защитные свойства применяемых рам и фурнитуры также должны соответствовать требуемому общему уровню защиты остекления. Для рам также существуют классификационные нормы, позволяющие выбрать правильное решение.

  • Благодаря высокой прочности и безопасности закаленное стекло используют для изготовления стеклянных лестничных ограждений, стеклянных дверей, душевых кабин, козырьков, входных групп.
  • Стеклопакеты с комбинацией закаленных и ламинированных стекол активно используют в архитектурном остеклении для обеспечения высокой безопасности объектов.

Возможны различные комбинации:


Многослойное стекло направлено либо внутрь здания, либо наружу (в зависимости о того, с какой стороны выше риск повреждений). Второе стекло закаленное.
Там, где требуется безопасность и внутри, и снаружи, можно выбрать стеклопакет с двумя многослойными стеклами. При использовании ассиметричных ламинированных стекол можно получить очень высокие показатели шумозащиты.
На кровлях многослойное стекло должно быть обращено внутрь здания. Внешнее стекло должно быть закаленным. Так, в случае разрушения внешнего закаленного стекла, триплекс сохраняет проем закрытым и удерживает осколки.

Для получения подробной информации по предлагаемым видам безопасных стекол и стеклопакетов Вы можете обратиться к нашим менеджерам по тел. (863) 308-01-01 или email [email protected]

zeraks.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
