особенности состава, виды и характеристики
Промышленное кварцевое стекло — высококачественный материал, который по многим показателям превосходит другие виды стеклянной продукции. По своему составу, это чистый плавленый кварц — однокомпонентное изделие. Для получения кварцевого стекла используется песок, горный хрусталь или искусственный диоксид кремния. Данное сырье плавится при высокой температуре, в результате чего образуется уникальное вещество.
Мы предлагаем кварцевое стекло, изготовленное в соответствии с ГОСТ. Организуем доставку в любой город. Например, если вы находитесь в Мурманске, просто оставьте заявку, и мы предложим оптимальные способы исполнения заказа.
Основные разновидности
Существует 2 основных вида плавленого кварца:
- прозрачный;
- непрозрачный.
Прозрачное стекло — материл однородный, высокой плотности, без пузырьков. Он изготавливается, в основном, из горного хрусталя, используется для изготовления оптической продукции и применяется в технических целях.
Непрозрачный плавленый кварц содержит мельчайшие воздушные пузыри, за счет чего способен рассеивать свет — предназначается, прежде всего, для изготовления термостойкой кварцевой керамики.
Особенности производства
Материал получают плавлением чистого оксида кремния в условиях высокой температуры. Сырье начинает плавиться при нагревании свыше 1500 С. Причем, оксид кремния отличается аморфностью — у него нет четкой точки плавления, поэтому процесс преобразования структуры растягивается во времени. Кроме того, при нагревании материал испускает интенсивное световое излучение.
Расплавленное вещество — крайне вязкое, что затрудняет обработку. Для достижения производственных целей задействуют специализированное оборудование, а в плавильне поддерживают открытое пламя температурой порядка 1800 С.
Еще одно важное требование к производству — стерильность. Попадание даже незначительных частиц пыли значительно сокращает качество изделий из кварца (материал может растрескаться и утратить ключевые свойства).
Характеристики кварцевого стекла
Плавленый кварц отличается от обычных видов стекла особыми свойствами. Среди них — минимальный показатель преломления (в 150 раз ниже, по сравнению с простым стеклом). Вот почему кварц идеально пропускает солнечные и инфракрасные лучи. Подобные свойства находят применение в оптических приборах и лабораторной посуде. Большое распространение получили кварцевые оптические волокна, трубки и стержни.
Второе отличительное свойство кварцевого стекла — термическая стойкость. Материал устойчив по отношению к высоким температурам (выдерживает до 1200 С), а также имеет повышенный коэффициент температурного расширения и способен прекрасно выдерживать перепады температуры.
Плавленый кварц — хороший диэлектрик. Кроме того, кварцевое стекло характеризуется химической нейтральностью (слабо или совсем не реагирует на щелочи, кислоты).
Обратившись в нашу компанию, вы можете приобрести качественное стекло с доставкой в Москву и любой город России.

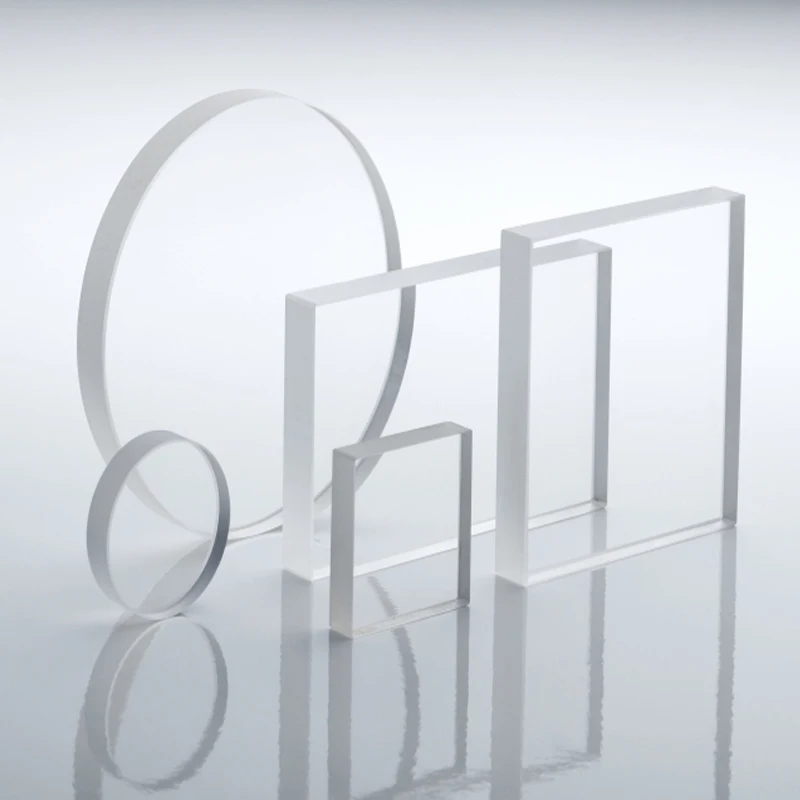

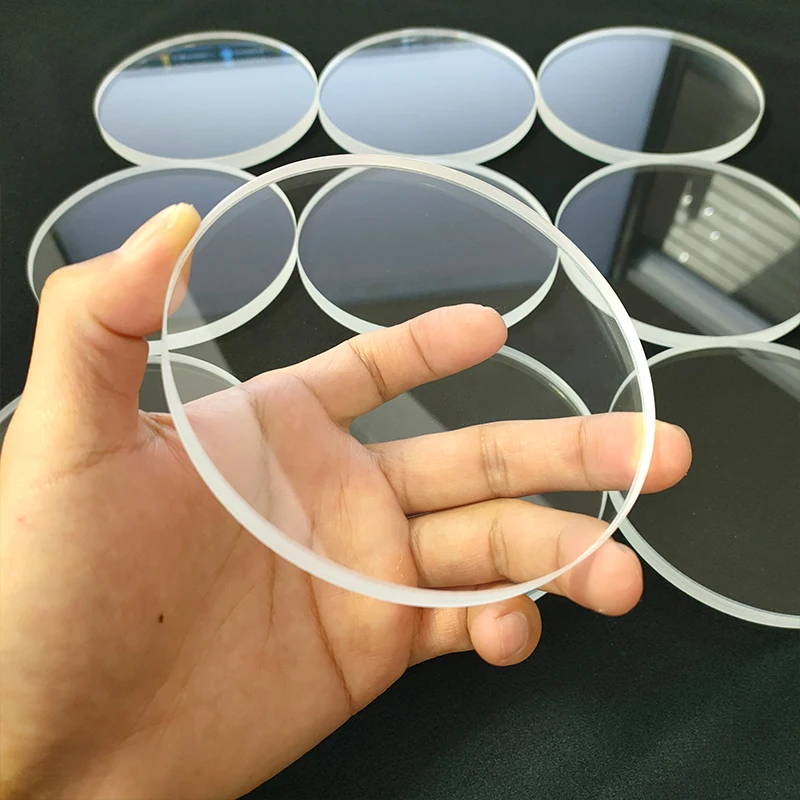

Стекло кварцевое смотровое (тип Г)
Предлагаем стекло кварцевое смотровое (тип Г, Т= -40…+1200°С) ГОСТ 21836-88
Стекла кварцевые смотровые используются для наблюдения за процессами внутри сосудов, различных технологических устройств и промышленных установок, работающих под давлением и при высоких температурах. Применяются для агрессивных сред в химической, нефтеперерабатывающей, пищевой и других отраслях промышленности. Изготавливаются диаметрами 40-1200 мм.
Технические характеристики и требования, применяемые к стеклам по ГОСТу 21836-88
Стекла смотровые для промышленных установок должны изготавливаться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
Размеры круглых стекол должны соответствовать таблице :
Тип стекла | Диаметр стекла | Толщина стекла | ||
Номинальный | Пред. | Номинальная | Пред. откл. | |
Г | 40-50 51-60 61-70 71-80 81-90 91-100 101-150 151-200 | ±1,0 | 4-6 | ±0,5 |
откл.
Возможно изготовление стекол других типоразмеров (диаметрами от 40 до 1200 мм, различной толщины)
Отклонение от округлости для круглых стекол и отклонение от перпендикулярности для прямоугольных стекол не должны быть более допусков на соответствующие размеры стекол.
Отклонение от параллельности плоскостей стекла не должно быть более 0,5 мм 1.2.6.
Отклонение от плоскостности не должно быть более 0,3% диаметра для круглых стекол и 0,3% длины для прямоугольных стекол.
1.2.7.Стекла должны выпускаться с фаской. Ширина фаски должна быть не более 2 мм при толщине стекла до 6 мм и не более 3 мм при толщине стекла 6 мм и более.
1.2.7.Характеристики
Эксплуатационные характеристики стекол должны соответствовать таблице
Тип стекла | Номинальный диаметр стекла, | Рабочая среда | Диапазон рабочих температур, |
Г | Все диаметры | Кислая, кроме фтора, Щелочная | -100…+20 |
Примечание.
Эксплуатационные характеристики стекол типа Г приведены в справочном приложении.
Стекла должны быть бесцветными. Допускается зеленоватый или голубоватый оттенок, не снижающий коэффициент направленного пропускания света
Допустимые дефекты внешнего вида :
Наименование дефектов | Масса стекол, г | Диаметр стекол, | Стекло типа Г | ||
Высший | 1 сорт | 2 сорт | |||
Пузыри закрытые и открытые размером | — | — | Не допускаются более шт/ см.кв. при толщине 5 мм | ||
23 | 25 | 25 | |||
От 0,5 до 1,0 мм |
|
| Не допускаются более, шт | ||
4 | 4 | 8 | |||
От 1,1 до 2,0 мм | | — | Не допускаются более, шт | ||
2 | 2 | 5 | |||
От 2,1 до 3,0 мм | | — | Не допускаются более, шт. | ||
— | — | 2 | |||
Непрозрачные включения | — | — | Допускаются в счет пузырей того же размера, но не более 50% общего количества пузырей | ||
Свиль, искажающая видимость предмета | — | — | Не допускается |
|
|
Прозрачные полосы, дым, голубые полупрозрачные | — | — | Не допускаются | ||
Полировочная матовость | — | — | Не допускается в сосредоточенном виде | ||
Царапины механические общей длиной на | — |
40-60 | Не допускаются в сосредоточенном виде | ||
16 | 20 | 40 | |||
Царапины волосные | — | — | Не допускаются |
|
|
Сколы длиной и шириной | — | — | Не допускаются более 2 шт. | ||
Выколки размером до 1 мм | — | — | Не допускаются в количестве | ||
на 100г.
Купить кварцевые смотровые стекла
Звоните прямо сейчас:
8 /495/ 640-85-05
8 /925/ 277-60-70
9.00-17.00 (пятница — до 16.00)
140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

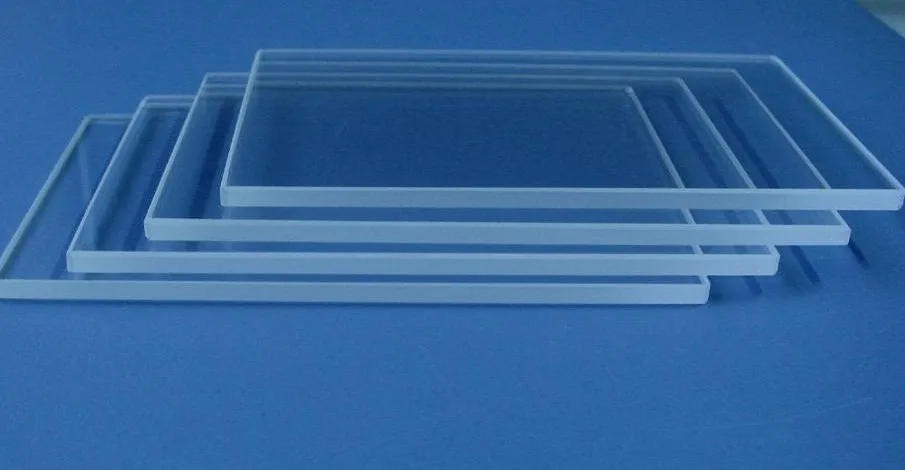

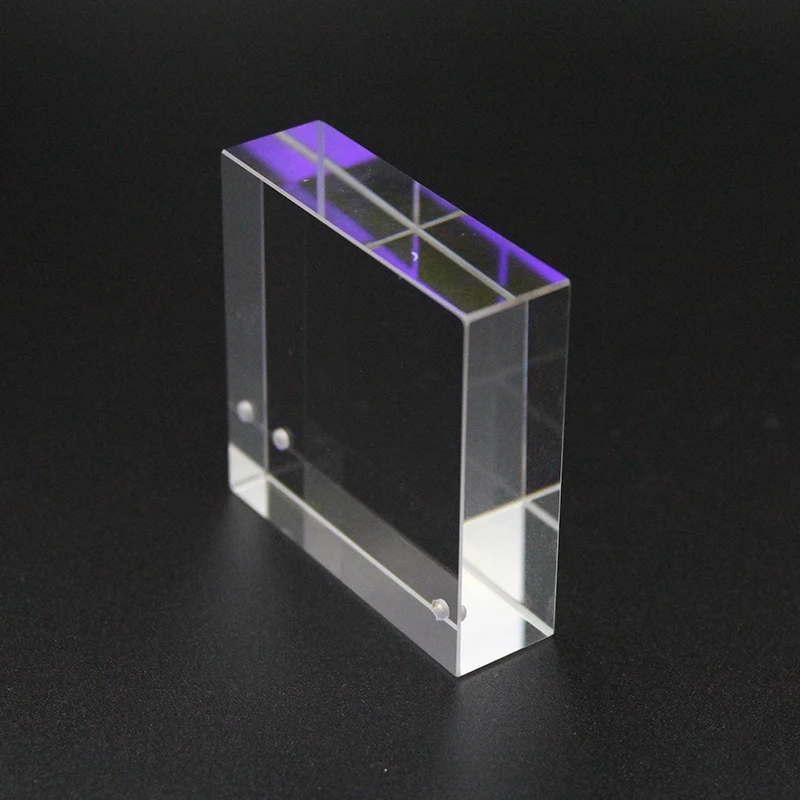

Пластины из кварцевого стекла
Сортировать по: A-Z Избранные$ От низкого к высокому$ От высокого к низкомуA-ZZ-AСтарые по новыеСамые новые по самые старыеЛучшие продажи
Теги: Любой Any53422Bulb Number_230774Bulb Number_397-000175Bulb Number_397-036118Bulb Number_500517Bulb Number_501551Bulb Number_525624Bulb Number_558394Bulb Number_A11842NBulb Number_A343521Bulb Number_A34352NBulb Number_B771924Bulb Number_E90DY000Bulb Number_LC2099042Bulb Number_PS4966-ABulb Number_SO 055ABulb Number_SO 085ABulb Number_SubZero 055ABulb Number_VO 085ABulb Number_VO 085DBulb Number_VO 085HBulb Number_VO 140DBulb Number_VO 170DBulb Number_VZero 085ABulb Number_VZero 085DBulb Number_VZero 085HBulb Number_VZero 140DBulb Number_VZero 170DCET ColorClear FusedClear QuartzClear Quartz PLateDichroicEFI T1000Flat Clear PlateFlat Quartz PLateGallusGandinnovationsGEWGround Polishedh201HonleHonle-UVHP Scitex FB500InventorySKUItem Type_Quartz PlateItem Type_UV Cold MirrorsItem Type_UV Dichroic QuartzItem Type_UV Hot MirrorsItem Type_UV Quartz PlatesLeggett & PlattLeggett-and-PlattLength_5″Length_6.
УФ-кварцевая пластина Agfa Anapurna M2 (7,688″ x 3,43″ x 3 мм)
129,99 долларов США
УФ-кварцевая пластина Agfa Anapurna M2 (8,267″ x 3,425″ x 3 мм)
139,99 долларов США
Agfa Anapurna M2540 FB UV Кварцевая пластина
139,99 долларов США
Agfa Anapurna MW UV Кварцевая пластина
109,99 долларов США
CET Color Q5-1000H Прозрачная пластина из плавленого кварца
109,99 долларов США
Clear Fused — шлифованная полированная кварцевая пластина — цельная деталь
79,99 долларов США
Прозрачная полированная плоская кварцевая пластина из плавленого сплава 18″ x 4″ x 3 мм
265,62 доллара США
прозрачная плавленая полированная УФ-кварцевая пластина для VUTEK GS3200
299,99 долларов США
Прозрачная пластина из плавленого УФ-кварца (6″ x 5″ x 3 мм)
129,99 долларов США
Прозрачная пластина из плавленого УФ-кварца (6″ x 6″ x 0,2 см)
$95.
00
ColorSpan DisplayMaker 72 UVR UV Кварцевая пластина
49,99 долларов США
ColorSpan DisplayMaker 72 UVX UV Кварцевая пластина
49,99 долларов США
Durst Rho 350R UV Кварцевая пластина
209,99 долларов США
EFI T1000 UV Кварцевая пластина SO 140A
$69,99
УФ-кварцевая пластина Gallus RCS330 — прозрачный кварцевый фильтр
$339,99
Gandinnovations Jeti 1224 UV Кварцевая пластина
79,99 долларов США
Gandinnovations Jeti 3150 UV Кварцевая пластина — 6,5″ x 4,25″ x 2 мм
99,99 долларов США
Кварцевая пластина Gandinnovations Jeti 3150 UV — 7,625 x 4,25 x 2 мм
119,99 долларов США
Honle A11842N УФ-кварцевая пластина (4,29 x 4,09 дюйма)
$69,99
Honle A11842N УФ-кварцевая пластина (4,29″ x 8,35″)
129,99 долларов США
Прозрачная пластина Honle из плавленого УФ-кварца (5,23 x 3,74 дюйма), цельная деталь
$89,99
Прозрачная пластина Honle из плавленого УФ-кварца (8,38″ x 3,74″), цельная
119,99 долларов США
Inca Spyder 320 UV Кварцевая пластина
$790,99
Технология интеграции SubZero 085A УФ-кварцевая пластина
59,99 долларов США
Технология интеграции SubZero SO 055A УФ-кварцевая пластина
49,99 долларов США
Leggett & Platt Virtu 3600 UV Quartz Plate
119,99 долларов США
Кварцевая пластина Leggett & Platt Virtu RS25 UV
119,99 долларов США
Mark Andy P5 Press UV Quartz Plate — прозрачный кварцевый фильтр — цельная деталь
229,99 долларов США
Mark Andy P5 Замена УФ-кварцевой пластины — плоский плавленый молотый кварц
189,00 долларов США
NUR Expedio 5000 UV Кварцевая пластина
49,99 долларов США
Phoseon Светодиодная УФ-система Сменная УФ-кварцевая пластина
59,99 долларов США
УФ-прозрачная пластина из плавленого полированного кварца — 10 дюймов x 9 дюймов x 2 мм, цельная деталь
219,00 долларов США
Плавленый кварц против кварца Корпорация Mo-Sci
Кварц, плавленый кварц, кварцевое стекло, кварц, плавленый кварц… Список терминов, используемых для описания различных материалов на основе кварца, длинный, запутанный и часто неправильно истолковываемый.
В этой статье мы подробно рассмотрим уникальные свойства кварца и плавленого кварца (и некоторых родственных материалов) и проясним путаницу, связанную с этими терминами.
Кварц против диоксида кремния
Первое, что нужно знать о кварце и плавленом кварце, это то, что они оба в основном состоят из одного и того же ингредиента: кремнезем , также известный как диоксид кремния . Силикагель имеет химическую формулу SiO 2 и является основным компонентом большинства видов стекла. Основной формой, в которой кремнезем встречается в природе, является минерал кварц: твердый прозрачный кристаллический материал, составляющий заметную часть земной коры. Хотя кварц в основном состоит из кремнезема, он также содержит встречающиеся в природе примеси в различных пропорциях в зависимости от его геологического происхождения.
Итак, кремнезем — это особое химическое соединение, диоксид кремния, с химической формулой SiO 2 .
С другой стороны, кварц представляет собой встречающийся в природе кристаллический минерал, который состоит в основном из кремнезема, но содержит некоторые примеси.
Кристаллические и аморфные твердые вещества
Чтобы полностью понять различия между различными материалами на основе диоксида кремния, нам сначала необходимо рассмотреть фундаментальные различия между кристаллическими твердыми телами и аморфными твердыми телами .
Различие сводится к тому, как атомы расположены внутри твердых тел. В кристаллическом твердом теле составляющие его атомы расположены в регулярном повторяющемся порядке, известном как кристаллическая решетка. Кварц является примером кристаллического материала на основе кремнезема: атомы кремния и кислорода расположены в четко определенной упорядоченной структуре.
Однако в аморфном твердом теле атомы не имеют дальнего порядка. На первый взгляд случайное расположение молекул в аморфном твердом теле напоминает расположение жидкости, за исключением того, что они зафиксированы на месте и не перемещаются.
Большинство материалов, которые мы считаем «стеклом», представляют собой аморфные твердые тела: фактически любой материал с аморфной атомной структурой можно описать как «стекловидный».
Независимо от того, расположены ли атомы упорядоченно или беспорядочно, может сильно повлиять на характеристики материала. Одним из наиболее ярких примеров является эффект стеклования аморфных твердых тел. За пределами мира кремнезема или других материалов на основе оксидов неупорядоченные «стекловидные» металлы часто используются из-за их необычных механических характеристик по сравнению с обычными металлами. 1
Материалы на основе кремнезема, такие как кварц, можно охарактеризовать как с точки зрения их химического состава, так и с точки зрения того, являются ли они кристаллическими или аморфными.
Определение материалов на основе кремнезема
Теперь, когда мы рассмотрели некоторые важные основы, мы можем определить различия между кварцем, плавленым кварцем и другими материалами на основе кремнезема.
Кварц
Как упоминалось ранее, кварц является основной формой, в которой кремнезем встречается в природе. Кварц представляет собой кристаллическое твердое тело ; поэтому, хотя он может напоминать стекло как по внешнему виду, так и по химическому составу, он имеет очень отличные от стекла свойства.
Промышленное применение кварца (то есть кристаллического минерала) ограничено, но включает в себя кварцевые генераторы в электронных системах – наиболее привычно в наручных часах.
Возможно, это сбивает с толку, но «синтетический кварц» может производиться для промышленных применений кварца. Возможно, его лучше было бы назвать кристаллическим кремнеземом, но его часто называют просто «кварцем».
Плавленый кварц и плавленый кварц
Здесь слово «плавленый» относится к этапу обработки: 9Плавленый кварц 0003 представляет собой номинально чистый кварц, который был расплавлен и охлажден с образованием стекловидного, аморфного твердого вещества .
Плавленый кварц во многом напоминает другие стекла; но он не содержит никаких добавок. Плавленый кварц — это специальный материал с рядом высокоэффективных применений.
Термины «плавленый кварц» и «плавленый кварц» часто используются как синонимы. Точнее, «плавленый кварц» относится к аморфному твердому веществу, образованному путем плавления природного кварца. Итак, в то время как плавленый кварц якобы представляет собой чистый SiO 2 плавленый кварц содержит примеси в зависимости от используемого кварца.
Кварцевое стекло и кварцевое стекло
Эти термины обычно используются в более общем смысле и обычно могут считаться взаимозаменяемыми. Оба этих термина могут относиться либо к плавленому кварцу, либо к плавленому кварцу.
Применение плавленого кварца
Хотя плавленый кварц химически подобен кварцу, его аморфная структура придает ему ряд отличительных и очень желательных тепловых, механических и электрических свойств.
Стекла обычно содержат добавки, такие как щелочь, щелочноземельные металлы или другие оксиды, для снижения температуры обработки (плавления) стекла и улучшения химических и физических свойств — но плавленый кварц очень чистый.
Следовательно, оно имеет более высокие рабочие температуры, но обладает отличными от других стекол характеристиками.
Плавленый кварц имеет очень низкий коэффициент теплового расширения, что означает, что он не сильно расширяется или сжимается при нагревании или охлаждении. В результате плавленый кварц обладает высокой устойчивостью к тепловому удару и может выдерживать очень быстрое нагревание или охлаждение без образования трещин. Термические характеристики плавленого кварца делают его очень ценным для изготовления высокотемпературных промышленных компонентов, таких как тигли, лотки и лодочки для производства стали и стекла. 2
Плавленый кварц прозрачен для очень широкого спектра света, от глубокого ультрафиолета до дальнего инфракрасного. Это делает его ключевым компонентом в оптических волокнах, а также в ряде линз, зеркал и другой оптики, пропускающей ультрафиолетовое или инфракрасное излучение. 3,4
Плавленый кварц также чрезвычайно химически инертен и устойчив к большинству кислот (за заметным исключением плавиковой кислоты).
Эта химическая инертность позволяет применять плавленый кварц в биомедицинских целях, часто принимая форму пористого кварца.
Сочетание термической стабильности, прозрачности и прочности делает плавленый кварц хорошим кандидатом для новых и разрабатываемых приложений, таких как подложки для фотолитографии, вытравленные микроволновые схемы и в качестве защитного слоя в полупроводниковых устройствах.
Индивидуальные решения для стекла от Mo-Sci
Mo-Sci разрабатывает и производит ряд высокоэффективных стекол для технических применений. Чтобы узнать больше о наших продуктах из плавленого кварца и пористого кварца или обсудить индивидуальное применение стекла, свяжитесь с одним из наших сотрудников сегодня.
