Стекло для сварочной маски - что нужно знать, как выбрать?

Безопасность сварщика — это первое о чем следует позаботиться, приступая к работе. Большую часть защиты обеспечивает стекло, через которое мастер смотрит на рабочую зону. На нем не должно быть никаких повреждений, царапин или тем более трещин. Если смотровое окно имеет дефекты, его следует как можно быстрее заменить.

В большинстве случаев, защитные стекла для сварочной маски имеют одинаковые свойства и размеры. Исключениями являются только сложные модели щитков, на которые требуется устанавливать особое стекло.

Содержание статьи:

Параметры стекол для маски

Сварочные стекла можно охарактеризовать по четырем основным признакам. Они влияют на качество изображение, затемненность и пр. По современным стандартам, параметры изделия указываются на внешней стороне маски. Они представлены в виде 4 цифр через дробь. Это цифры от 1 до 3. Единица означает самый высокий показатель.

  1. Оптический класс. Этот параметр отвечает за качество изображения. Здесь роль играет материал из которого сделано стекло и пленка, наклеенная поверх него. Если параметр отмечен единицей, значит через стекло все видно четко. Если двойкой — значит встречаются искажения. Если тройкой — значит стекло нечеткое полностью.
  2. Рассеивание света. Такой параметр очень важен для масок с фильтром “Хамелеон”. Он показывает качество жидких кристаллов, используемых в фильтре. Если он обозначен “1” — значит в маске будет чистая картинка, если “2” — значит будут искажения, а если “3” — значит изображение будет мутным.
  3. Гомогенность. Этот показатель отвечает за равномерность затемнения стекла и то, какие перепады могут возникать в разных зонах смотрового окна. Особенно наглядно подобный эффект можно увидеть при возникновении дуги. Итак, “1” означает, что максимальный перепад будет составлять не больше 0,1 DIN, “2” — 0,2 DIN, “3” — 0,3 DIN.
  4. Зависимость затемнения от угла. Параметр показывает зависимость затемнения фильтра, от угла падения вспышки. Если он равен единице — значит зависимость минимальна. Максимальная зависимость обозначается тройкой.

Таким образом, перед тем, как купить маску, следует обратить внимание на параметры, указанные на ней. Разумеется, лучше всего выбирать щиток, имеющий наилучшие показатели. Это обеспечит четкое изображение и максимальную защиту зрения.

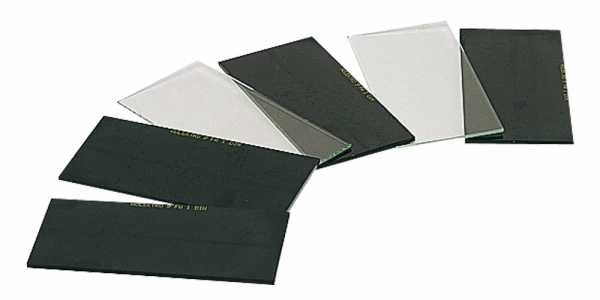

Размеры стекол и материал изготовления

Большинство масок имеют стандартный размер стекла — 110х90 мм, но иногда встречаются и нестандартные размеры. Убедитесь, что в комплектации таких масок имеются запасные стекла, тогда вам не придется искать нестандартный элемент, что может быть очень проблематично.

В сварочных масках используются поликарбонатные стекла. Они имеют повышенную прочность и способны выдерживать большие температуры. Поликарбонат отличается от обычного стекла, тем что он менее хрупкий и более стойкий к различным воздействиям, в том числе механическим.

Как выбрать стекло для маски?

Если случилось так, что вам требуется приобрести новое стекло для вашего щитка, нужно внимательно отнестись к его выбору. На рынке сейчас можно найти очень много вариантов. Они имеют различные параметры. Самое первое, на что стоит обратить внимание — это размер стекла. Может случиться так, что оно будет больше или наоборот, меньше чем нужно, и не подойдет к маске. После этого нужно решить какой тип стекла вам нужен — простое или хамелеон. В зависимости от типа, будет меняться и цена. “Хамелеон” стоит дороже, поскольку имеет более сложную технологию и лучше защищает глаза. Простое стекло с затемнением не очень удобно в использовании, потому что приходится поджигать дугу отвернувшись, и постоянно его менять для разных типов работ. С “хамелеоном” вы прекрасно будете видеть рабочую зону и не придется постоянно поднимать маску, чтобы посмотреть на шов.

Главным параметром “Хамелеона”, является время срабатывания фильтра. В зависимости от модели, оно может сильно отличаться. Максимальная скорость срабатывания составляет 33-тысячных секунды. Это довольно много, профессиональные фильтры работают со скоростью от 0,0001 с. и быстрее. Чем быстрее затемняется стекло, тем лучше защищено зрение сварщика. Этот параметр зависим от температуры. На холоде датчики могут работать медленнее.

Наилучшим выбором стекла, является “хамелеон”. С ним можно выполнять любые типы работ и ваши руки останутся свободными. Средний параметр затемнения для такого стекла в обычном состоянии равен 4 DIN. В рабочем состоянии он должен составлять 9 — 13 DIN. Некоторые стекла не могут обеспечить такое затемнение, из-за чего их нельзя применять при работе с толстыми электродами и мощной сваркой.

Также обратите внимание на источники питания стекла. Лучше всего, чтобы оно имело два автономных источника. Как правило, это солнечная батарея и литиевые батарейки.

Заключение

Выбор стекла для сварочной маски следует делать исходя из ваших нужд и вида работ. Почти во всех масках используется стандартный размер стекла. Остальные параметры подбираются по вашему усмотрению и необходимости. Чем качественней стекло и его фильтр, тем дороже обойдется вам стекло и тем лучше будут защищены ваши глаза.



instrument-blog.ru

Сварочное стекло

Проведение сварочных работ – это достаточно опасное занятие, в связи с этим, к безопасности проведения разнообразных манипуляций с расплавленными металлами уделяется повышенное внимание. В первую очередь это касается органов зрения, так как яркий свет дуги сварочного аппарата, даже при непродолжительном влиянии, способен сказаться на здоровье глаз.

Специально для решения этого вопроса были созданы специальные сварочные стекла с повышенным уровнем затемнения. В нормальных условиях различить что-либо сквозь стекло практически невозможно, но стоит только запустить сварочное оборудование, как обзор значительно улучшается и становится комфортным для проведения сварочных работ. Именно такое стекло используется в сварочных масках. По своей конструкции все модели практически идентичны друг другу за исключением некоторых особенностей.

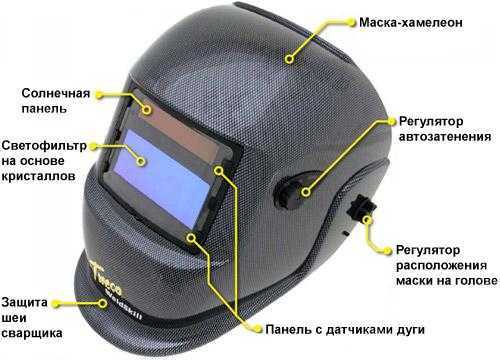

Сварочные стекла для маски Хамелеон

Одной из таких является сварочные маски типа хамелеон. Их основная отличительная особенность заключается в том, что изделие способно в автоматическом режиме выполнять регулировку степени затемнения стекла в зависимости от количества яркого света попадающего в поле зрения маски. Эта возможность достигается за счет присутствия в структуре стекла жидких кристаллов, которые накладываются друг на друга в несколько слоев. Такая структура позволяет добиться практически молниеносной реакции на появление яркого света.

Маски типа хамелеон значительно лучше своих классических аналогов. Дело в том, что в процессе применения маски с постоянным уровнем затемнения, сварщик вынужден осуществлять запуск сварочного оборудования в слепую, что при не соблюдении должной аккуратности может негативно повлиять на целостность рабочей поверхности металлического изделия. Хамелеон же позволяет выполнять запуск сварочной дуги, смотря на нее, а сам процесс затемнения происходит хоть и мгновенно, но только после запуска сварочного оборудования. Поэтому время реакции светочувствительных датчиков является одной из важнейших характеристик, на которые нужно обращать внимание при покупке сварочной маски типа хамелеон.

Современные производители предлагают потребителям разнообразные маски типа хамелеон с наличием большого количество разнообразных дополнительных функций, что значительно усложняет ответ на вопрос: «Как выбрать сварочную маску со стеклом типа хамелеон?». Некоторые модели могут оснащаться дополнительной защитой от различных бликов, другие от вредного излечения, издаваемого сварочным аппаратом и металлом и т.д.

Стекло типа хамелеон, несмотря на наличие современных функций и использование в процессе создание инновационных технологий, все таким является стеклом. А, как известно, этот материал достаточно хрупкий, поэтому оно также как и обычные стекло требует деликатного ухода и аккуратного использования. Стоит отметить, что на территории нашего государства производство сварочных масок типа хамелеон выполняется в строгом соответствии с государственными стандартами.

Как классифицируются стекла для сварочных масок?

Производство стекол для сварочной маски, как упоминалось в вышеизложенной информации, выполняется под строгим контролем. Классификация их качества определяется четырьмя различными параметрами, маркировка которых размещается на передней части корпуса любой сварочной маски.

Маркировка включает в себя четыре разнообразных цифры, написанные через символ дроби. Каждая позиция может принимать значения в диапазоне от 1 до 3. Единица является самым лучшим параметром, тройка – самым худшим. Если качество какой-то определенной характеристики является хуже третьего показателя, такое стекло считается не качественным и не поступает в свободную продажу.

Порядок цифр всегда определенный, так как каждое значения обозначает определенную характеристику.

  1. Первая позиция говорит об оптическом классе изделия. Этот параметр определяет качество «картинки» получаемой сквозь стекло сварочной маски. Значение этого параметра определяется качеством пленки, которая применяется в процессе создание стекла, а также качеством исходных материалов для производства.
  2. Вторая позиция говорит о степени рассеивания света. Это значение определяется чистотой жидких кристаллов, благодаря которой функция автоматической регулировки степени затемнения становиться выполнимой. Чистота кристаллов влияет на мутность изображения, получаемого через стекло. Следовательно, единица показывает, что изображение максимально четкое, тройка – нечеткое.
  3. Третья позиция говорит о гомогенности сварочного стекла. Говоря простым языком, этот параметр определяет ровность затемнения по всей площади стекла. Дело в том, что расположение кристаллов в структуре маски может быть неровным, следовательно, уровень затемнения в определенной точке стекла может быть больше, чем в другой.
  4. Последняя цифра обозначает угловую зависимость сварочного стекла. Он указывает на угол попадания яркого света дуги сварочного аппарата на светочувствительные датчики. То есть, проще говоря, параметр говорит о скорости реакции датчиков на свет, в зависимости от того, под каким углом они попадают на них.

Маркировака сварочных стекол

Как можно понять, изделие с максимальным уровнем качества должно иметь четыре единицу в своей маркировке. Помимо основных характеристик, в наименовании моделей могут встречаться разнообразные дополнительные аббревиатуры, обозначающие конкретный параметр:

  • У – корпус изделия обладает повышенной прочностью, за счет использования минеральных веществ в процессе производства сварочного стекла;
  • Г1 – основное назначение маски заключается в ее использовании в процессе газовой сварки;
  • Г2 — основное назначение маски заключается в ее применении исключительно для газовой сварки средней мощности;
  • Г3 – аналогично предыдущему параметры, кроме того что сварочные работы происходят на максимально возможных мощностях;
  • Д1 – стекло может использоваться возле печей, в кузницах и возле прокатных станков;
  • Д2 – стекло применяется исключительно возле печей;
  • Д3 – стекло используется возле доменных и стекловарных печей;
  • П1 – маска применяется в работе возле кузниц, печей нагревательного типа, а также возле прокатных станков;
  • П2 – стекло может выдерживать продолжительное влияние высоких температур до 1200 градусов по Цельсию;
  • П3 – аналогично предыдущему параметру, за исключением повышенной предельной отметки в 1500 градусов по Цельсию;
  • В1 – сварочная маска используется на открытых площадках в процессе строительства;
  • В2 – сварочная маска применяется на открытой местности в процессе электрической или же газовой сварки.

Для того чтобы значительно упростить ремонт сварочных масок, большинство производителей производят их с одинаковыми габаритными размерами паза под стекло. Это позволяет просто-напросто заменить стекло в случае его выхода их строя. Чаще всего стекло типа хамелеон обладает следующими размерами: 110х90х9 (длина, ширина и толщина соответственно).

Как выбрать качественное сварочное защитное стекло?

Стоит сказать, что в зависимости от конкретного типа или метода сварки требуется использовать сварочную маску определенной категории. На современном рынке сварочного оборудования присутствует большое количество разнообразных моделей от различных производителей.

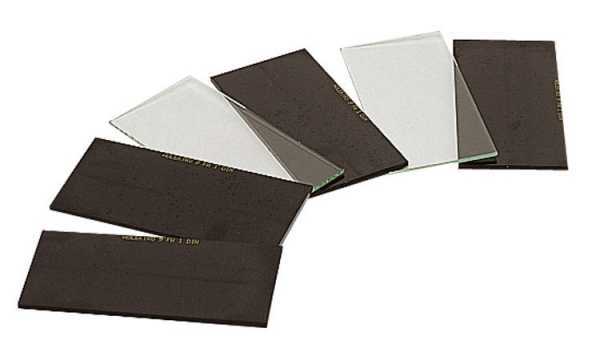

Размеры сварочных стекол

Первое, на что нужно обратить внимание на размер стекла для маски. Так как оно просто-напросто может не подойти под размеры паза на вашем оборудовании. Далее нужно определиться с типом сварочного стекла, а именно с наличием функции автоматической регулировки затемнения.

Затемнение сварочных стекол

Постоянно затемненные стекла продаются по значительно низкой цене относительно моделей хамелеон. Однако их применение в процессе сварочных работ связано с определенными трудностями. Конечно же, если используется маску достаточно редко, то вам не смысла тратиться на многофункциональную модель. Однако профессионалы своего дела, выбираю между классическим стеклом и хамелеон, отдают свое предпочтение именно второму варианту.

Так как процесс автоматической регулировки уровня затемнения в зависимости от интенсивности яркого света дуги сварочного оборудования происходит только после ее включения. Поэтому большое внимание требуется уделять скорости срабатывания светочувствительных датчиков. Недостаточное значение этого параметра ставит под угрозы органы зрения. «Флагманские» модели стекол типа хамелеон реагируют на яркий свет за несколько тысячных долей секунды. Более бюджетные версии срабатывают по истечению сотых долей секунды.

Огромное внимание также следует уделять максимально предельной отметки степени затемнения, а также всему диапазоны этих значений. Чем он больше, тем большим уровнем универсальности располагает изделие. Идеальным вариантом является оборудования, которое может изменять свой уровень затемнения в диапазоне значений от 9 до 13 DIN.

Также следует обращать внимание на такие характеристики, как плавность регулировки, возможность ручной настройки технических параметров изделия, наличие дополнительных защищающих свойств и т.д.

svarkagid.com

Сварочные стекла маркировка


Описание стёкол для сварки - Справочник сварщика

www.vse-o-svarke.org

Светофильтры для масок

Основным компонентом сварочной маски является установленный в ней светофильтр для защиты органов зрения отИК и УФ-излучения сварочной дуги. От того, насколько правильно подобраны его параметры в зависимости от применяемого сварочного режима, зависят степень защиты и усталость глаз в процессе работы.

Основным параметром, характеризующим светофильтр для сварочной маски, является степень затемнения. Он определяет степень ограничения светового потока, интенсивность которого зависит от метода сварки и указывается в маркировке. Обозначения С-3, С-4, С-5, С-6, С-7, С-8 соответствуют затемнению 8, 9, 10, 11, 12, 13 DIN по европейской классификации. При выборе степени затемнения стекла для маски сварщика учитывается значение применяемого сварочного тока. Например, при ТИГ-сварке необходимо использовать стекла с таким затемнением:

  • 15…40А - 9…10 DIN;
  • 40…175А - 11…12 DIN;
  • 175…250А - 13 DIN.

Современные технические решения позволяют избежать подбор светофильтра для сварочной маски по степени затемнения. Для этого применяется автоматический светофильтр, изменяющий свою пропускную способность в зависимости от интенсивности светового потока. Принцип его работы основан на блокировке поляризованных световых лучей жидкокристаллическим пластинами. В состав автоматического светофильтра для маски входят пакет из оптических слоев и экономичная электрическая схема управления с датчиками освещенности, расположенными на уровне глаз. Такая конструкция обеспечивает стабильную защиту зрения при горении дуги и постоянный визуальный контроль рабочей зоны без подъема маски.

В разделе представлены прозрачные стекла из поликарбоната, затемненные стекла и стекла для маски сварщика «хамелеон» различных размеров. Предлагаемые автоматические светофильтры содержат:

  • плавную регулировки степени затемнения от 9 до 13 DIN, что позволяет применять в любых сварочных режимах;
  • 3-х ступенчатую регулировку чувствительности сенсоров для разной освещенности рабочего места;
  • регулировку задержки перехода в светлое состояние от 0.1 - 0.8 с;
  • переключатель «шлифовка» с затемнением 4 DIN.

Безотказность автоматических светофильтров обеспечивает комбинированное питание от литиевых батарей и солнечных элементов. Все представленные изделия имеют широкий угол обзора, высокую степень прозрачности и полное отсутствие геометрических искажений, отличаются устойчивостью к механическим воздействиям и выгодной ценой.

При выборе и покупке светофильтра необходимо учитывать, что более высокая стоимость автоматических фильтров по сравнению с обычными затемненными стеклами компенсируется повышением эффективности сварочных работ и снижением утомляемости зрения. Консультанты компании «СВАРБИ» готовы оказать помощь при выборе нужного светофильтра для создания безопасных и комфортных условий труда.

www.svarbi.ru

ПОИСК

Статьи Рисунки Таблицы О сайте Реклама

Сварочное стекло выполняет значимую роль при выполнении сварочных работ. В этом случае стоит задача не только в видимости участка сварки, от которого напрямую зависит и качество сделанной работы. От хорошего и правильно выбранного сварочного стекла зависит и здоровье сварщика. В этой статье мы поговорим о сварочных стеклах и их размерах.

Прежде всего, следует знать, как устроено сварочное стекло. Их изготавливают по принципу «слоёного пирога». Так, между так называемыми поляризационными плёнками, присутствует несколько жк-слоёв. Именно они под воздействием электрического тока «строятся» в определенном порядке, блокируя при этом часть излучения, исходящего из области сварки.

Сейчас мы говорим о современных сварочных стеклах для сварочных щитков по типу «хамелеон». При выборе стекол следует учитывать такие особенности степень затемнения, которая зависит от угла падения света, и время срабатывания стекла, которое как правило короче 0,001 с, чего вполне достаточно для того чтобы защитить глаза.

Перед выбором также следует обратить внимание на производителя стекла. У качественных стекол идет маркировка от производителя. А вот некачественные стекла, как правило, вообще никак не маркируются.

Сварочные стекла хамелеон, или не имеют регулировок вообще, или имеет только одну регулировку, с помощью которой можно устанавливать степень затемнения. Однако в профессиональных стеклах есть три параметра для регулирования и настройки стекла, это:

  • - время задержки отключения после того как сварка закончена;
  • - чувствительность;
  • - и степень затемнения.

Обратите внимание, что сварочные стёкла для ТИГ-сварки могут использоваться и для полуавтоматических сварок МИГ/МАГ, и в ММА. Однако стёкла, которые подходят для этих режимов, уже не подходят для ТИГ-сварки.

Что касается размера стекла, то, конечно, чем большим будет размер, тем лучше будет для сварщика. Однако если у Вас уже есть сварочная маска, размер стекла необходимо измерить для того, чтобы приобрести подходящее.

Таблица 435 Защитные стекла (светофильтры) для электросварки
    Стекла защитные для электросварки [c.197]

    При электросварке сварщики обязаны закрывать лицо щитком или маской со вставленными в них защитными стеклами. [c.92]

    При дуговой электросварке необходимо заземлять кожухи и корпусы сварочных машин и пользоваться специальными защитными стеклами темного цвета для предохранения глаз сварщика от действия электрической дуги и щитками для защиты лица от ожогов, а также надевать кожаные или резиновые рукавицы для защиты рук от ожогов. [c.580]

    Дуговая электросварка связана с интенсивным излучением, которое может оказывать губительное действие на зрение, поэтому сварщики должны работать в защитных шлемах с темными стеклами необходима также защита от искр. Участки, где производится сварка, должны быть ограждены ширмами, чтобы вредное излучение не действовало на зрение людей, находящихся в зоне работ. [c.419]

    Должна соблюдаться безопасность при электросварке. Кроме общих мер электробезопасности должна быть предусмотрена защита глаз и лица сварщика от световой радиации. Защитные шлемы или щитки должны иметь стекла-светофильтры. Светофильтры подбираются по характеру выполняемых работ. Защиту Окружающих людей от влияния радиации обеспечивают установкой щитов или устройством кабин для сварщиков. Для защиты от вредных газов рекомендуется устройство местных отсосов при производстве работ в стационарных условиях, а также общеобменной вентиляции. [c.463]

    Маска для электросварщика. Чтобы вести электросварку, человек надвигает на лицо защитную маску с темным стеклом. Но вот окончен шов. Нужно посмотреть, что делать дальше. Тут сдвигай маску на затылок через плотное, почти черное стекло многого не разглядишь... Одна западногерманская фирма выпустила для сварщиков новую маску, в которой темное стекло заменено двумя светлыми с прослойкой из жидкого кристалла между ними. Это знакомая нам твист-ячейка (см. рис. 9, в), которая управляется от фотоэлемента. Едва вспыхивает сверкающая электрическая дуга, как молекулы жидкого кристалла по команде фотоэлемента поворачиваются и почти не пропускают света. Сварщик смотрит на дугу как бы сквозь привычное темное стекло. Прекратилась сварка — молекулы возвращаются в прежнее положение, окно в маске по-прежнему прозрачно. Переход от темноты к свету и обратно занимает всего одну сотую долю секунды — для зрения это значит мгновенно . А насколько при этом удобнее работать, насколько возрастает производительность труда сварщика — и говорить не приходится. [c.89]

    Для защиты лица и глаз сварщика и подручного слесаря обязательно применение защитной шлем-маоки или щитка. Для сварщика светофильтр должен быть темного стекла марки Э-1, Э-2, Э-3 и Э-4 для вспомогательного персонала можно применять светофильтр из стекол В-1, В-3. При сварке в помещении обязательно должна работать вытяжная вентиляция. Рекомендуется также осуществлять отсос газов из зоны сварки. При свар-ке внутри резервуаров или в закрытых полостях обязательна подача свежего воздуха под щиток сварщика. Запрещается одновременная работа газо- и электр

www.samsvar.ru

Сварочные стекла


Сварочное стекло

Проведение сварочных работ – это достаточно опасное занятие, в связи с этим, к безопасности проведения разнообразных манипуляций с расплавленными металлами уделяется повышенное внимание. В первую очередь это касается органов зрения, так как яркий свет дуги сварочного аппарата, даже при непродолжительном влиянии, способен сказаться на здоровье глаз.

Специально для решения этого вопроса были созданы специальные сварочные стекла с повышенным уровнем затемнения. В нормальных условиях различить что-либо сквозь стекло практически невозможно, но стоит только запустить сварочное оборудование, как обзор значительно улучшается и становится комфортным для проведения сварочных работ. Именно такое стекло используется в сварочных масках. По своей конструкции все модели практически идентичны друг другу за исключением некоторых особенностей.

Сварочные стекла для маски Хамелеон

Одной из таких является сварочные маски типа хамелеон. Их основная отличительная особенность заключается в том, что изделие способно в автоматическом режиме выполнять регулировку степени затемнения стекла в зависимости от количества яркого света попадающего в поле зрения маски. Эта возможность достигается за счет присутствия в структуре стекла жидких кристаллов, которые накладываются друг на друга в несколько слоев. Такая структура позволяет добиться практически молниеносной реакции на появление яркого света.

Маски типа хамелеон значительно лучше своих классических аналогов. Дело в том, что в процессе применения маски с постоянным уровнем затемнения, сварщик вынужден осуществлять запуск сварочного оборудования в слепую, что при не соблюдении должной аккуратности может негативно повлиять на целостность рабочей поверхности металлического изделия. Хамелеон же позволяет выполнять запуск сварочной дуги, смотря на нее, а сам процесс затемнения происходит хоть и мгновенно, но только после запуска сварочного оборудования. Поэтому время реакции светочувствительных датчиков является одной из важнейших характеристик, на которые нужно обращать внимание при покупке сварочной маски типа хамелеон.

Современные производители предлагают потребителям разнообразные маски типа хамелеон с наличием большого количество разнообразных дополнительных функций, что значительно усложняет ответ на вопрос: «Как выбрать сварочную маску со стеклом типа хамелеон?». Некоторые модели могут оснащаться дополнительной защитой от различных бликов, другие от вредного излечения, издаваемого сварочным аппаратом и металлом и т.д.

Стекло типа хамелеон, несмотря на наличие современных функций и использование в процессе создание инновационных технологий, все таким является стеклом. А, как известно, этот материал достаточно хрупкий, поэтому оно также как и обычные стекло требует деликатного ухода и аккуратного использования. Стоит отметить, что на территории нашего государства производство сварочных масок типа хамелеон выполняется в строгом соответствии с государственными стандартами.

Как классифицируются стекла для сварочных масок?

Производство стекол для сварочной маски, как упоминалось в вышеизложенной информации, выполняется под строгим контролем. Классификация их качества определяется четырьмя различными параметрами, маркировка которых размещается на передней части корпуса любой сварочной маски.

Маркировка включает в себя четыре разнообразных цифры, написанные через символ дроби. Каждая позиция может принимать значения в диапазоне от 1 до 3. Единица является самым лучшим параметром, тройка – самым худшим. Если качество какой-то определенной характеристики является хуже третьего показателя, такое стекло считается не качественным и не поступает в свободную продажу.

Порядок цифр всегда определенный, так как каждое значения обозначает определенную характеристику.

  1. Первая позиция говорит об оптическом классе изделия. Этот параметр определяет качество «картинки» получаемой сквозь стекло сварочной маски. Значение этого параметра определяется качеством пленки, которая применяется в процессе создание стекла, а также качеством исходных материалов для производства.
  2. Вторая позиция говорит о степени рассеивания света. Это значение определяется чистотой жидких кристаллов, благодаря которой функция автоматической регулировки степени затемнения становиться выполнимой. Чистота кристаллов влияет на мутность изображения, получаемого через стекло. Следовательно, единица показывает, что изображение максимально четкое, тройка – нечеткое.
  3. Третья позиция говорит о гомогенности сварочного стекла. Говоря простым языком, этот параметр определяет ровность затемнения по всей площади стекла. Дело в том, что расположение кристаллов в структуре маски может быть неровным, следовательно, уровень затемнения в определенной точке стекла может быть больше, чем в другой.
  4. Последняя цифра обозначает угловую зависимость сварочного стекла. Он указывает на угол попадания яркого света дуги сварочного аппарата на светочувствительные датчики. То есть, проще говоря, параметр говорит о скорости реакции датчиков на свет, в зависимости от того, под каким углом они попадают на них.
Маркировака сварочных стекол

Как можно понять, изделие с максимальным уровнем качества должно иметь четыре единицу в своей маркировке. Помимо основных характеристик, в наименовании моделей могут встречаться разнообразные дополнительные аббревиатуры, обозначающие конкретный параметр:

  • У – корпус изделия обладает повышенной прочностью, за счет использования минеральных веществ в процессе производства сварочного стекла;
  • Г1 – основное назначение маски заключается в ее использовании в процессе газовой сварки;
  • Г2 — основное назначение маски заключается в ее применении исключительно для газовой сварки средней мощности;
  • Г3 – аналогично предыдущему параметры, кроме того что сварочные работы происходят на максимально возможных мощностях;
  • Д1 – стекло может использоваться возле печей, в кузницах и возле прокатных станков;
  • Д2 – стекло применяется исключительно возле печей;
  • Д3 – стекло используется возле доменных и стекловарных печей;
  • П1 – маска применяется в работе возле кузниц, печей нагревательного типа, а также возле прокатных станков;
  • П2 – стекло может выдерживать продолжительное влияние высоких температур до 1200 градусов по Цельсию;
  • П3 – аналогично предыдущему параметру, за исключением повышенной предельной отметки в 1500 градусов по Цельсию;
  • В1 – сварочная маска используется на открытых площадках в процессе строительства;
  • В2 – сварочная маска применяется на открытой местности в процессе электрической или же газовой сварки.

Для того чтобы значительно упростить ремонт сварочных масок, большинство производителей производят их с одинаковыми габаритными размерами паза под стекло. Это позволяет просто-напросто заменить стекло в случае его выхода их строя. Чаще всего стекло типа хамелеон обладает следующими размерами: 110х90х9 (длина, ширина и толщина соответственно).

Как выбрать качественное сварочное защитное стекло?

Стоит сказать, что в зависимости от конкретного типа или метода сварки требуется использовать сварочную маску определенной категории. На современном рынке сварочного оборудования присутствует большое количество разнообразных моделей от различных производителей.

Размеры сварочных стекол

Первое, на что нужно обратить внимание на размер стекла для маски. Так как оно просто-напросто может не подойти под размеры паза на вашем оборудовании. Далее нужно определиться с типом сварочного стекла, а именно с наличием функции автоматической регулировки затемнения.

Затемнение сварочных стекол

Постоянно затемненные стекла продаются по значительно низкой цене относительно моделей хамелеон. Однако их применение в процессе сварочных работ связано с определенными трудностями. Конечно же, если используется маску достаточно редко, то вам не смысла тратиться на многофункциональную модель. Однако профессионалы своего дела, выбираю между классическим стеклом и хамелеон, отдают свое предпочтение именно второму варианту.

Так как процесс автоматической регулировки уровня затемнения в зависимости от

www.samsvar.ru

Светофильтры и стекла для сварочных масок

К сожалению, по вашему запросу ничего не найдено. Пожалуйста, убедитесь, что запрос введен корректно или переформулируйте его.

Пожалуйста, введите более двух символов

Все результаты поиска

www.avantcom.ru

Светофильтр для сварочной маски Хамелеон, защитное стекло: маркировка, классификация, подбор, неисправности

Работа сварщика сопряжена с риском для здоровья. В момент возникновения сварочной дуги кожа и глаза мастера подвергаются влиянию инфракрасного и ультрафиолетового излучения, воздействию тепла, а также могут пострадать от попадания крапа расплавленного металла. Шлем для защиты укрывает лицо работника от механического воздействия, а светофильтры на сварочную маску сводят к нулю воздействие излучения на глаза.

Производители выпускают разные сварочные стекла, чья классификация обуславливается многими факторами, например, оборудованием, которое используется для работы. Одно можно сказать с уверенностью, выбор светофильтра для сварочной маски напрямую зависит от степени затемненности стекол.

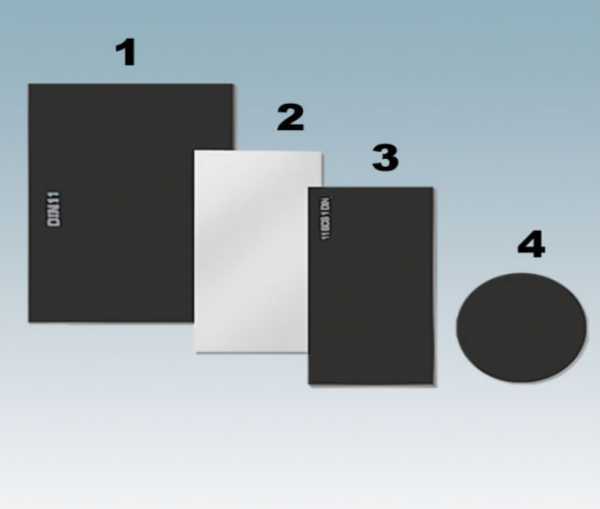

Виды стекол

На рынке сварочного оборудования существует три основных вида стекол для сварочных масок:

  1. С неизменной или постоянной затемненностью.
  2. С переменным затемнением (их называют хамелеонами).
  3. Увеличивающие стекла с диоптриями.

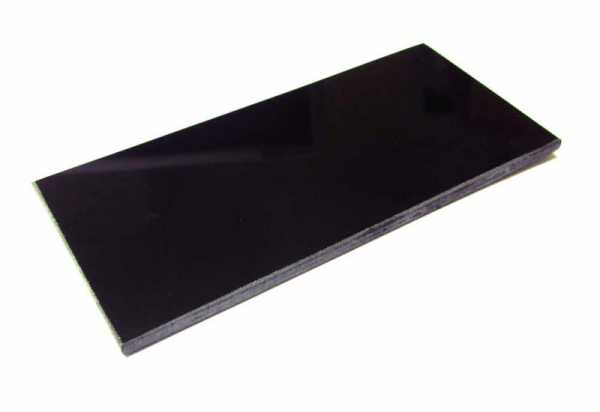

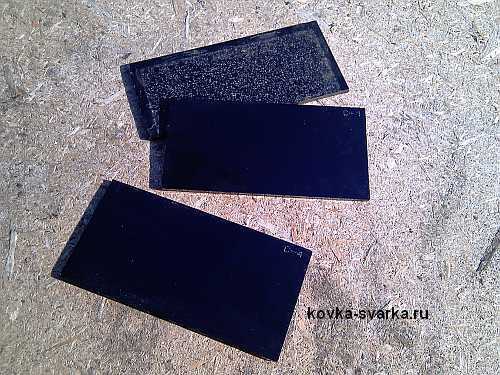

 Стекла с неизменной затемненностью

Затемнение постоянных светофильтров создается за счет добавления в изделие металлов меди и никеля. Чаще всего их используют в аппаратах газовой и электродуговой сварок. При частой смене силы тока во время работы сварщику необходимо быстро подобрать нужный фильтр. Это неудобно, поскольку занимает время и расходует силы мастера. Кроме того, через такой светофильтр ничего не видно до начала сварки. В этом заключаются минусы такого стекла. Зато они отличаются прочностью и демократичной ценой.

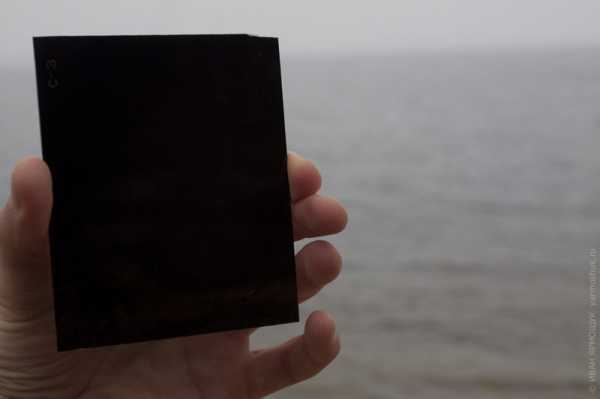

Светофильтр с постоянным затемнением

Фильтры с переменным затемнением

Гораздо большим удобством и функциональностью обладают светофильтры хамелеоны для сварочных масок. Представляя собой жидкокристаллический экран, они способны снижать пропускную способность света за счет того, что частицы чередуют последовательность своего расположения. Кроме нескольких ЖК экранов в комплект стекла входит экран защиты от инфракрасного и ультрафиолетового воздействия и полимер, предназначенный уберечь от капель металла.

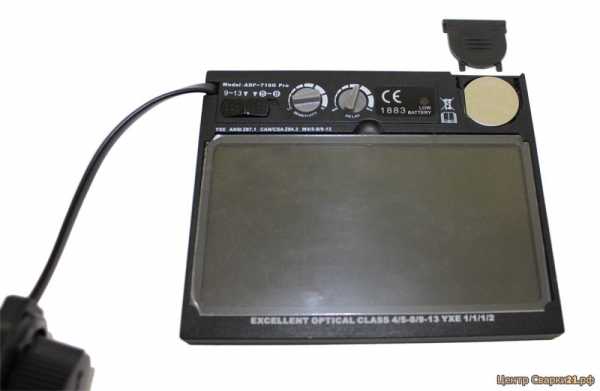

Автоматический светофильтр хамелеон

Во время сварки маска хамелеон позволяет видеть окружающее пространство, что значительно упрощает процесс работы. В отличие от стекол с постоянным затемнением, хамелеоны стоят дороже, поскольку представляют собой сложный аппарат.

Увеличивающие стекла

На самом деле диоптрические линзы являются дополнительным оборудованием. Служат для увеличения изображения и устанавливаются между затемняющими фильтрами. Удобны для мастеров со слабым зрением или при работах с листами тонкого металла.

Маркировка светофильтров

Маркировка светофильтров указывает на следующие характеристики:

  1. Степень затемненности.
  2. Оптический тип стекла.
  3. Показатель рассеивания света.
  4. Однородность затемнения.
  5. Угловая зависимость.

Степень затемненности

Основной параметр, по которому выбирают стекло для определенных работ. На современных фильтрах может использоваться российская или иностранная маркировки, в зависимости от производителя. Отечественные обозначения бывают от С1 до С13, однако чаще всего для масок сварщиков применяют стекла с маркерами от С4 до С8.

Класс стеклаПоказатель погрешности
10,1 DIN
20,2 DIN
30,3 DIN

Европейские образцы помечают от 7 до 16 DIN, хотя вероятнее использование фильтров с показателем от 8 до 14 DIN. Степень затемнения лучше у стекол с большей цифрой в маркировке.



Таблица соответствия российской и иностранной маркировки светофильтров

Российская классификацияИностранная классификация
С49 DIN
С4 - С510 DIN
С511 DIN
С6 - С712 DIN
С813 DIN



Оптический тип стекла

После маркера затемненности на стеклах указываются 4 цифры через косую черту. Первая цифра относится к классификации фильтра по оптической характеристике. Она указывает насколько четко видны объекты: 1 – отсутствие искажения, 2 – среднее искажение, 3 – периодическое искажение видимости.

Степень искривления зависит от материалов, которые используют для изготовления изделия.

Показатель рассеивания света

Зависит от качества жидких кристаллов, которые используются для автоматического затемнения. Чем быстрее они реагируют на изменение силы тока при сварке и меняют вое положение, тем отчетливей будет изображение. Также как при оптической характеристике четкость имеет 3 степени, первая из которых указывает на максимально четкое изображение, вторая – на небольшую размытость, а третья – на периодическое возникновение размытых областей.

Однородность затемнения

Поскольку классические светофильтры включают в себя смеси металлов, во время их изготовления соединение может быть неравномерным. За счет этого в некоторых областях затемнение будет меньше, а в других – больше. Цифровое обозначение этой классификации указывает на максимальный показатель погрешности.

Угловая зависимость

Сварочная вспышка попадает на фильтр под определенным углом. Этот параметр указывает степень затемнения в зависимости от угла отражения. Чем больше цифра, тем слабее срабатывает защита. Этот параметр имеет три обозначения от 1 до 3.

Пример маркировки сварочного светофильтра

Дополнительная маркировка

Следует знать, что некоторые производители указывают дополнительные параметры в маркировке светофильтров.

Г – обозначение для газовой сварки: 1 – низкая мощность; 2 – средняя; 3 – высокая.

Д – работы у доменных печей.

П – промышленные производства у прокатных станов.

В – для работ на открытых пространствах.

У – повышенная прочность.

Выбор светофильтра

Перед покупкой защитного оборудования для сварки нужно точно определить от чего зависит выбор светофильтра. Перечисленные выше характеристики могут помочь приобрести хорошее и качественное изделие, которое обеспечит защиту зрения и лица мастера, а также облегчит его работу.

При выборе сварочного стекла нужно обратить внимание на следующие вопросы:

  • Размеры светофильтра. Важно подбирать изделие, которое подойдет по размерам к щитку или маске сварщика, в противном случае есть риск столкнуться с проблемами еще до начала работы.
  • Тип фильтра: с постоянным или автоматическим затемнением. Может зависеть от целей, которые преследует мастер, например, использовать оборудование для одинаковых работ. В этом случае достаточно приобрести стекло с постоянным затемнением одного показания. Если же предполагаются частые сварки и изменения силы тока, лучше остановить выбор на автоматических масках хамелеонах. Они позволяют регулировать степень и скорость затемненности, а также через них отлично видно окружающее пространство.
  • Скорость срабатывания затемнения. Важный параметр, который позволяет сохранить здоровье глаз. Если скорость по каким-либо причинам не устраивает, скорее всего дело в неисправности маски или ее неправильной эксплуатации. Следует прочитать инструкцию или заменить фильтр на исправный.
  • Наличие или отсутствие дополнительной защиты. Дополнительную защиту на светофильтрах представляет полимерная пленка, улучшающая визуальные характеристики и защищающая маску от ударов небольших твердых частиц.

Возможные неисправности и способы их устранения

Автоматический светофильтр для сварочной маски представляет собой сложное изобретение, иногда в его работе могут возникать неисправности. Некоторые устраняются посредством профессионального ремонта, а другие можно исправить самостоятельно.

НеисправностьКак устранить
Затемнение происходит неравномерноПоправить расстояние между стеклом и глазами
Мерцание, плохое затемнениеПочистить фильтр или сменить его на новый
Запаздывает срабатываниеПеренести работы в помещение, где температура выше -5 °
РазмытостьОчистить фильтр, настроить освещение, правильно отрегулировать настройки

Обладая знаниями о выборе хорошего и качественного светофильтра, можно смело отправляться в магазин и покупать товар, соответствующий вашим запросам.

svarkaprosto.ru

Как подобрать стекло для сварочной маски


Как выбрать сварочную маску

При всех видах сварочных работ в качестве средства защиты лица и шеи от воздействия УФ- или ИК-излучения, а также брызг и частиц застывшего металла, образующихся в процессе работы, используется сварочная маска. Ее необходимость так же естественна, как сопровождающая процесс электрическая дуга, ведь соблюдение техники безопасности — это не пустая формальность, а жизненная необходимость. какие требования предъявляются к маске и как выбрать безопасную модель?

Требования к средствам индивидуальной защиты для глаз и лица от опасностей в виде оптического излучения, искр и брызг расплавленного металла, механических повреждений и воздействия электрического тока, а также методы испытаний этих средств приведены в ГОСТ 12.4.254-2013. Перечислим обязательные конструктивные составляющие такой маски:

  • корпус (наголовник) из негорючего материала, обычно из фибры или ударопрочного пластика.
  • сменный защитный светофильтр из стекла или поликарбоната,
  • наголовное регулируемое крепление с поворотной системой, снижающей нагрузку на шею при сварке, для подгонки маски под фактические размеры головы сварщика,
  • пароотвод для предотвращения запотевания светофильтра от дыхания сварщика.
  • расходные элементы, подлежащие периодической замене (фильтры из поликарбоната),
  • элементы питания светофильтра (если он автоматический).

Материал маски, помимо негорючести и прочности, должен обладать электро- и теплоизоляционными свойствами, а также быть термостойким. Вес маски желателен не более 0,5 кг, а окно для светофильтра — размером не менее 90 х 42 мм для обеспечения хорошего угла обзора в процессе работы.

Раньше в ходу были такие средства защиты лица сварщика, как сварочный щиток, традиционная маска, маска с подъемным фильтром, с обычным светофильтром в виде затемненного стекла С-4, С-5, С-6, С-7 (9-12 DIN по европейской классификации). Стекла были дешевыми, но затрудняли контроль над процессом сварки из-за постоянства степени затемнения. Поэтому на сегодняшний день большую популярность получили маски сварщика со светофильтром «хамелеон», автоматически меняющим степень затемнения. Он представляет собой сложный электронно-оптический прибор, позволяющий совмещать защитные свойства с удобством в работе без вмешательства самого сварщика.

Этот светофильтр имеет многослойное строение, включая 1-3 и более жидкокристаллических слоев, 2 поляризационные пленки, причем одну — с зеркальным напылением, специальный фильтр постоянного действия от УФ- и ИК-излучения, датчики распознавания дуги и элементы питания (батарейки, аккумуляторы, солнечные батареи). Принцип его работы основан на способности жидкокристаллического слоя моментально менять интенсивность светопропускания в зависимости от интенсивности и спектра воздействующего излучения. Как только загорается сварочная дуга, светофильтр «хамелеон» за 0,0004 сек. темнеет, защищая глаза от ослепительной вспышки и бликов, что снимает напряжение и усталость глаз. Автоматические светофильтры должны производиться по стандарту EN 379, поэтому при отсутствии подобной отметки на маске стоит задуматься, стоит ли ее покупать.

Светофильтр «хамелеон» позволяет регулировать несколько параметров: степень затемнения (9-13 DIN или С3-С9 по ГОСТ), чувствительность (порог срабатывания фильтра), время задержки открытия (для блокировки преждевременного открытия в конце сварки). Регулировать параметры можно снаружи наголовника или изнутри (на самом фильтре), ступенчато или плавно. Как правило, «хамелеоны» для TIG допускают регулировки всех трех параметров. Если светофильтр подходит для TIG, то сгодится для MIG-MAG и РДС. Нижняя температурная граница для их использования — минус 10°С.

При выборе маски подбирают конструкцию наголовника, элементы регулировочного механизма под размер головы, вес, габариты, внешний вид. Конструкция наголовника должна соответствовать размеру головы сварщика и обеспечивать возможность изменения угла наклона и глубину посадки маски. Надевая ее, нужно нажать, провернуть и отпустить регулятор, находящийся на поясе наголовника в районе затылка, чтобы заблокировать от случайного проворачивания. При этом маску не придется с усилием натягивать на голову: пояс надевается свободно, а затем подтягивается, при снятии все происходит в обратном порядке. Передняя и верхняя часть пояса имеют мягкую обкладку на липких застежках, что позволяет отсоединять их от маски для стирки. Не помешает и наличие регулировки зазора между лицом и фильтром. Ориентировочные данные по качеству изображения можно извлечь из шифра светофильтра — четырех цифр, разделенных наклонной чертой (каждая из них может принимать значения от 1 до 3). Чем меньше первые две цифры, тем меньше светофильтр искажает пропорции и четкость объекта. Третья цифра указывает на степень неравномерности затемнения по всей площади светофильтра, четвертая — на сколько единиц по шкале DIN меняется затемнение в зависимости от угла падения света. Так, для аргонодуговой сварки (TIG) рекомендуется шифр 1/1/1/1, а для MIG-MAG и РДС — две последние цифры могут быть и больше. Новую маску лучше всего испытать «в деле» сразу после покупки.

На отечественный рынок маски сварщика с «хамелеонами» поставляют такие фирмы как Fubag, ESAB, FoxWeld, Speedglass, Coptrel, Inforce, «ИНТЕРСКОЛ» и другие.

ПРАКТИЧЕСКИЕ СОВЕТЫ

Сварочной маской с автоматическим светофильтром можно пользоваться только при температуре окружающей среды от -10 до +40°С. При минусовых температурах скорость срабатывания светофильтра снижается и в определенный момент маска может перестать выполнять главную свою функцию — защиту глаз.

Проверить работоспособность автоматического светофильтра при покупке маски можно, надев ее и резко повернув голову в сторону ярко светящегося объекта, например солнца, кремниевой зажигалки или электрической лампочки.

Механизм светофильтра довольно хрупок и не любит ударов. С внешней и внутренней стороны светофильтра маски установлены защитные стекла из поликарбоната. Со временем они изнашиваются, царапаются или пачкаются, поэтому их придется заменять.

Гнаться за большим размером светофильтра не стоит: при диагонали свыше 100 мм может проявляться неравномерность затемнения на разных участках его поверхности.

stroymanual.com

Выбор сварочной маски

Виды сварочных масок

Сварочный щиток. Это самая конструктивно простая маска. Представляет собой щиток с затемненным светофильтром, снизу — ручка для удержания. Зачастую такую маску можно найти в комплекте бытового сварочного оборудования. Единственное достоинство— легко отодвинуть от лица и рассмотреть сварочный шов. Недостаток — занимает руку. Если в одной руке находится приспособление для сварки, а в другой — маска, придержать детали или стукнуть по шву уже нечем.

Традиционная маска. Маска имеет систему крепления на голову. До недавних пор этот вид был самым распространенным. Чтобы рассмотреть получившийся результат, маску поднимают, если необходимо продолжить работу, кивком головы опускают. Достоинство — свободная рука, легкость в работе, недостаток — при поднятой маске глаза не защищены, что не очень хорошо, например, при отбивке шлака.

Сварочная маска с подъемным светофильтром. Эта маска гораздо удобнее: при подъеме фильтра глаза все равно защищены пластмассовым щитком, что позволяет тут же начать отбивать шлак или работать «болгаркой».

Типы защитных фильтров

Согласно ГОСТу, помимо затемненного стекла, в состав защитного фильтра должны входить покровное стекло и подложка из оргстекла. Обычно используются светофильтры марок С-4, С-5, С-б, С-7, что по европейской классификации соответствует степени затемнения от 9 до 12 DIN соответственно. Подбирают стекло в зависимости от выполняемых работ, вставляют в маску, далее сварщик примеривается, опускает маску и начинает работу. При правильно подобранном фильтре такая конструкция обеспечивает стабильную защиту глаз в течение всего времени работы. Эти светофильтры дешевы, но не слишком удобны при производстве тонких сварочных работ и создают дополнительные трудности в процессе обучения. Но прогресс не стоит на месте, и на смену этим фильтрам пришли фильтры «хамелеон».

Работа такого светофильтра основана на явлении поляризации жидких кристаллов, когда жидкокристаллический слой, находящийся между поляриза

www.samsvar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
