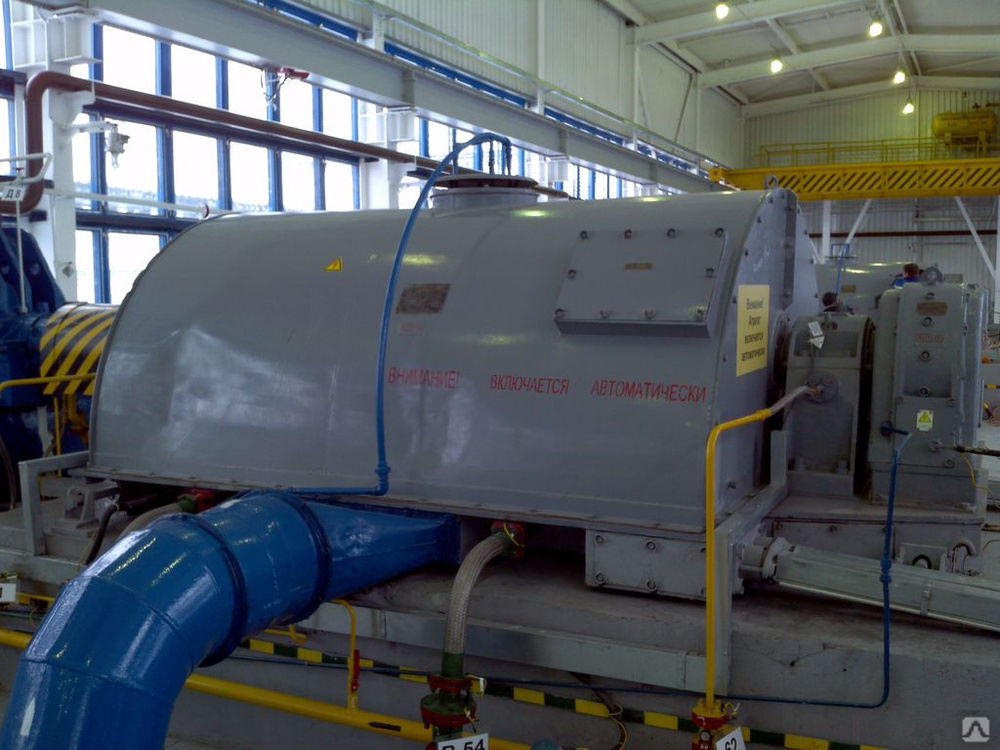

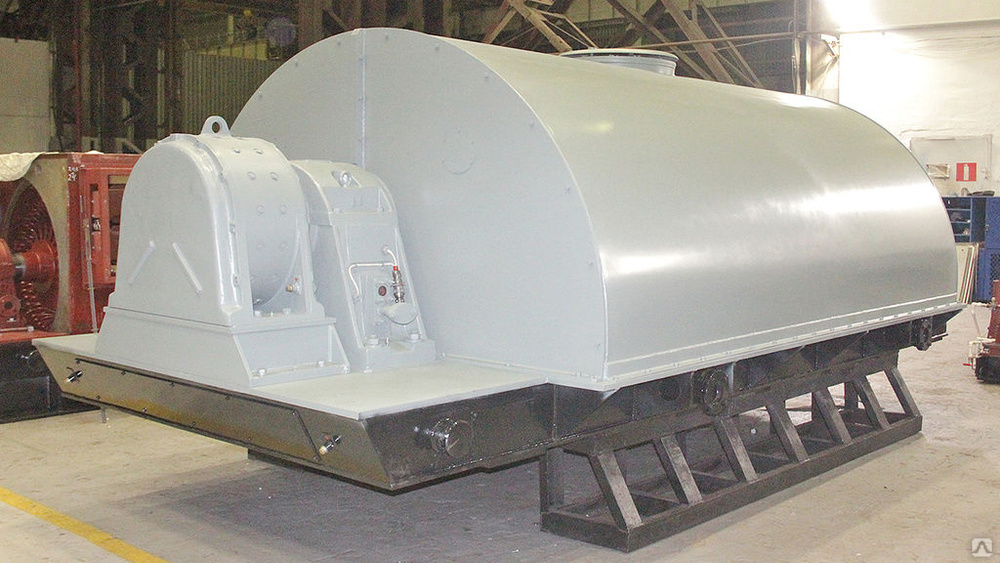

Электродвигатель синхронный СТДМ мощностью 630-2000 кВт
Весь каталог — электродвигатели синхронные
Основные технические характеристики двигателя СТДМ
Турбовигатели синхронные СТДМ предназначены для привода компрессоров, газовых нагнетателей, насосов, воздуходувок и прочих быстроходных механизмов, эксплуатирующихся в невзрывоопасной среде в закрытых помещениях в условиях умеренного климата. Питание турбодвигателей синхронных СТДМ мощностью 630-2000 кВт осуществляется от сети переменного трехфазного тока частотой 50 Гц.
Конструктивное исполнение по способу монтажа — IM 7211, IM 7311.
Способ охлаждения представляет собой замкнутый цикл вентиляции – ICW37A71; разомкнутый цикл вентиляции – IC31.
Для электродвигателей с замкнутым циклом вентиляции применяется воздушная система охлаждения имеющая встроенные воздухоохладители, работающие на пресной воде, по согласованию с изготовителем, могут использоваться воздухоохладители на морской воде.
Для двигателей с разомкнутым циклом вентиляции применяется воздушная система охлаждения, выброс нагретого воздуха производится через жалюзи в корпусе статора.
Пуск двигателя прямой или реакторный, в зависимости от величины маховых моментов приводимых механизмов.
Возможны частотные пуски двигателей от тиристорных частотных преобразователей (пускового тиристорного устройства)– по согласованию с изготовителем.
Степень защиты: замкнутый цикл вентиляции – IР44; разомкнутый цикл вентиляции – IР22.
Номинальный режим работы электродвигателя СТДМ: S1.
Двигатели изготавливаются в соответствии с ГОСТ 183-74 и индивидуальными техническими требованиями заказчика.
В комплект поставки входит двигатель, датчик реле уровня, фундаментная арматура, аппаратура теплоконтроля, монтажные приспособления, эксплуатационная документация, запасные части.
По запросу заказчика электродвигатель может быть укомплектован устройством плавного пуска УПП-ВВ, возбудительным устройством, преобразователем частоты ПЧ-ВВ.
Двигатели мощностью 630-1000 кВт выпускаются на двух подшипниках скольжения с кольцевой смазкой, двигатели мощностью 1250-2000 кВт выпускаются на двух стояковых подшипниках скольжения с принудительной смазкой под давлением.
Габаритные, установочные и присоединительные размеры синхронных двигателей СТДМ мощностью 630-1000 кВт, с замкнутым циклом вентиляции
Габаритные, установочные и присоединительные размеры синхронных двигателей СТДМ мощностью 630-1000 кВт, с разомкнутым циклом вентиляции
Название |
Размеры двигателей с разомкнутым циклом вентиляции, мм |
Масса, кг, не более |
||||||
L30 |
L1 |
L46 L47 |
L14 |
L15 |
L18 |
L31 |
||
СТДМ-630-2Р УХЛ4 |
2720 |
170 |
925 |
925 |
1000 |
2510 |
190 |
3800 |
СТДМ-800-2Р УХЛ4 |
2770 |
950 |
950 |
1025 |
2560 |
4000 |
||
СТДМ-1000-2Р УХЛ4 |
2910 |
210 |
1000 |
1000 |
1075 |
2660 |
4500 |
|
СТДМ-1250-2Р УХЛ4 |
3050 |
1050 |
1050 |
1420 |
2765 |
225 |
6000 |
|
СТДМ-1600-2Р УХЛ4 |
3150 |
1100 |
1470 |
2865 |
6200 |
|||
СТДМ-2000-2Р УХЛ4 |
3255 |
250 |
1150 |
1150 |
1520 |
2965 |
190 |
6600 |
Габаритные, установочные и присоединительные размеры синхронных двигателей СТДМ мощностью 1250-2000 кВт, с замкнутым циклом вентиляции
Габаритные, установочные и присоединительные размеры синхронных двигателей СТДМ мощностью 1250-2000 кВт, с разомкнутым циклом вентиляции
Наименование |
Размеры двигателей с разомкнутым циклом вентиляции, мм |
Масса, кг, не более |
||||||
L30 |
L1 |
L46 L47 |
L14 |
L15 |
L18 |
L31 |
||
СТДМ-630-2З УХЛ4 |
2720 |
170 |
925 |
925 |
1000 |
2510 |
190 |
4400 |
СТДМ-800-2З УХЛ4 |
2770 |
950 |
1025 |
2560 |
4600 |
|||
СТДМ-1000-2З УХЛ4 |
2910 |
210 |
1000 |
1000 |
1075 |
2660 |
5000 |
|
СТДМ-1250-2З УХЛ4 |
3050 |
1050 |
1050 |
1420 |
2765 |
225 |
6400 |
|
СТДМ-1600-2З УХЛ4 |
3150 |
1100 |
1100 |
1470 |
2865 |
7000 |
||
СТДМ-2000-2З УХЛ4 |
3255 |
250 |
1150 |
1150 |
1250 |
2965 |
190 |
7500 |
Основные технические характеристики синхронного турбодвигателя СТДМ
Название |
Мощность, кВт |
Напряжение от, В |
Частота вращения, об/мин |
КПД, % |
Масса, кг |
СТДМ-630-2З УХЛ4 |
630 |
6000; 10000 |
3000 |
95,7 |
4400 |
СТДМ-630-2Р УХЛ4 |
630 |
6000; 10000 |
3000 |
95,7 |
3800 |
СТДМ-800-2З УХЛ4 |
800 |
6000; 10000 |
3000 |
95,9 | 4600 |
СТДМ-800-2Р УХЛ4 |
800 |
6000; 10000 |
3000 |
95,9 |
4000 |
СТДМ-1000-2З УХЛ4 |
1000 |
6000; 10000 |
3000 |
96,1 |
5000 |
СТДМ-1000-2Р УХЛ4 |
1000 |
6000; 10000 |
3000 |
96,1 |
4500 |
1250 |
6000;10000 |
3000 |
96,5 |
6400 |
|
СТДМ-1250-2Р УХЛ4 |
1250 |
6000; 10000 |
3000 |
96,5 |
6000 |
СТДМ-1600-2З УХЛ4 |
1600 |
6000; 10000 |
3000 |
96,7 |
7000 |
СТДМ-1600-2Р УХЛ4 |
1600 |
6000; 10000 |
3000 |
96,7 |
6200 |
СТДМ-2000-2З УХЛ4 |
2000 |
6000; 10000 |
3000 |
96,9 |
7500 |
СТДМ-2000-2Р УХЛ4 |
2000 |
6000; 10000 |
3000 |
96,9 |
6600 |
