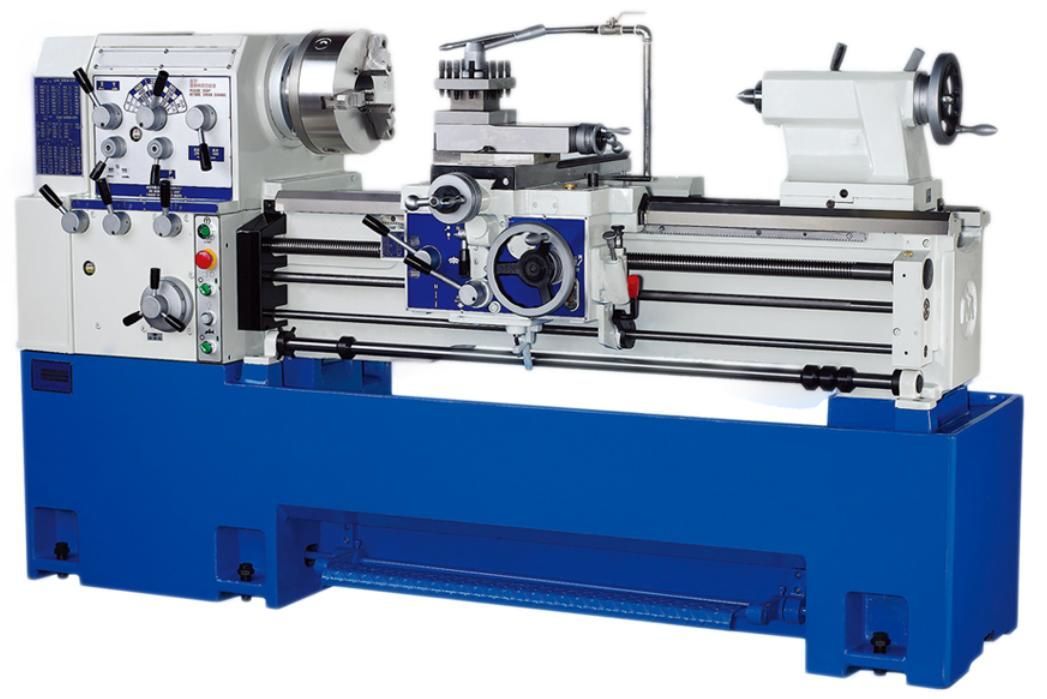

Станки универсальные токарно-винторезные моделей C400TM; C400TS

Универсальные токарно-винторезные станки моделей C400ТM и C400TS предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых. Технические характеристики и жесткость станины, широкий диапазон частоты вращения шпинделя и подач, позволяют полностью использовать возможности современных инструментов при обработке различных материалов.

Индекс «RD» – частотное (бесступенчатое) регулирование оборотов главного двигателя, вместо стандартного «ступенчатого» с большим количеством зубчатых передач

Данная модификация станка оснащается частотным преобразователем, который за счет изменения частоты тока обеспечивает регулирование (изменение) оборотов главного двигателя.

Пульт управления станка обеспечивает:

  • цифровую индикацию числа оборотов шпинделя
  • увеличение/уменьшение оборотов шпинделя (величина установленных оборотов поддерживается в автоматическом режиме, через контур обратной связи)
  • переключение прямых/обратных оборотов шпинделя
  • подача СОЖ
  • освещение рабочей зоны
  • остановку шпинделя

Помимо удобства управления станком, повышается точность обработки и достигается лучшая шероховатость обрабатываемых поверхностей. Лучшие выходные точностные характеристики обеспечиваются поддержанием постоянной скорости резания: при изменении числа оборотов шпинделя подача (мм/об) остается неизменной за счет изменения скорости линейного перемещения суппорта.

Исполнение данного станка возможно по двум классам точности:

  1. Нормальной точности по DIN 8606
  2. Повышенной точности по DIN 8605

ОСНОВНЫЕ ПАРАМЕТРЫ ОБРАБОТКИC400TMC400TS
Высота центровмм200200
Диаметр обработки над станиной мм400400
Диаметр обработки над суппортоммм235235
Диаметр обработки над выемкой в станинемм550550
Ширина направляющихмм320320
Расстояние между центрамимм750; 1000; 1500750; 1000; 1500
Диаметр 3-х кулачкового патронамм200200
Максимальное сечение резцамм20х2020х20
Максимальная масса обрабатываемых деталейкг500500
ШПИНДЕЛЬ
Конец шпинделя DIN 55027No66
Диаметр отверстия шпинделямм5252
Конусное отверстие шпинделяМорзе66
Количество скоростей шпинделя12Частотное регулирование в 4-х диапазонах
Диапазон оборотовоб/мин50-224018-98; 48-265; 144-790; 385-2120
Мощность главного приводакВт47,5
Крутящий момент на шпинделеНм400400
ПОДАЧИ
Количество подач8080
Диапазон продольных подачмм/об0,015-0,60,015-0,6
Диапазон поперечных подачмм/об0,0075-0,30,0075-0,3
РЕЗЬБЫ
Количество резьбусл. ед.4040
Шаг миллиметровой резьбымм0,25-7,50,25-7,5
Шаг дюймовой резьбы		вит/1120-4120-4
Шаг модульной резьбыМ0,0625-1,8750,0625-1,875
Шаг диаметральной резьбыDP480-16480-16
СУППОРТ
Ход поперечных салазокмм235235
Ход верхних салазокмм110110
ЗАДНЯЯ БАБКА
Диаметр пинолимм5050
Конус пинолиМорзе№4№4
Ход пинолимм100100
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА ДЛЯ РМЦ 1000
Габариты, Длина х Ширина х Высотамм2350 х 980 х 13302350 х 980 х 1330
Массакг15901590

Фланец для патрона ф200ммКомплект ремней (на станке)
Электродинамический тормозУпорный центр шпинделя
Главный двигатель 4 кВтПереходная втулка шпинделя
Передний конец шпинделя DIN 55027 №6Быстрый ход
Выемка в станине (ГАП)4-х позиционный резцедержатель
Система подачи СОЖРуководство на русском языке
ОсвещениеБыстрая фиксация задней бабки
ЭлектрооборудованиеВыравнивающие болты и планки
Cистема смазкиАнкерные болты
Быстрый ходКомплект шестеренок(1 шт. ,гитара)
Защитный щит по длине станкаЗИП
Защитный экран токарного патронаУпаковка (на поддоне, укрыт полиэтиленом)
Защитный экран резцедержателя

3-х кулачковый самоцентрирующийся патрон (Bison 3304/DIN 6350)
Планшайба 4-х кулачковая
Планшайба без кулачков
Подвижный люнет
Неподвижный люнет малый
Роликовая пиноль вместо обычной для опции 5
Дополнительный комплект роликовых пинолей (3 шт.) для опции 5
Неподвижный люнет большой
Роликовая пиноль вместо обычной для опции 8
Дополнительный комплект роликовых пинолей (3 шт.
) для опции 8
Конусная линейка
Однопозиционный ограничитель длины
Часы резьбовые (лимб нарезки резьбы)
Центр-шайба (поводковый патрон)
Комплект токарных сердец (комплект поводков)
Вращающийся центр
Сверлильный патрон с оправкой
Ножной тормоз – 750 мм
Ножной тормоз – 1000/1200 мм
Ножной тормоз – 1500 мм
CAM-LOCK шпиндель
Быстросменный резцедержатель 700/4/В*
Быстросменный резцедержатель TGA R150**
Зубчато-ременная передача
Упорный центр задней бабки
Переходная втулка для задней бабки
Комплект ключей
Каталог запчастей
Электроснабжение 220V, 3 фазы, 50/60Hz
Цанговый патрон 22 мм пр-во Bison Польша, в компл. 1 цанга 3000-5С-12
К-т из 20 цанг тип 3000-5С от 3 до 22 мм пр-во Bison Польша
Т-образные пазы на суппорте
