Токарно-винторезные станки

  • Главная
  • Каталог
  • Токарные станки
  • Токарно-винторезные станки

В наличии

Универсальный токарный станок PROMA SPA-500 P/230

  • Ø над станиной: 200 мм
  • Длина обточки: 500 мм
  • Частота: 140-1710об/мин

Подробнее

УвеличитьОформить

В наличии

Токарный станок PROMA SPV-550

  • Ø над станиной: 260 мм
  • Длина обточки: 550 мм
  • Частота: 80-1600 об/мин

Подробнее

УвеличитьОформить

В наличии

Универсальный токарный станок PROMA SPA-700 P

  • Ø над станиной: 270 мм
  • Длина обточки: 700 мм
  • Частота: 115-1620 об/мин

Подробнее

УвеличитьОформить

В наличии

Станок токарный STALEX D280x700С

  • Ø над станиной: 280 мм
  • Длина обточки: 700 мм
  • Частота: 50-2000 об/мин

Подробнее

УвеличитьОформить

В наличии

Универсальный токарный станок PROMA SPZ-700

  • Ø над станиной: 290 мм
  • Длина обточки: 700 мм
  • Частота: 50-1800 об/мин

Подробнее

УвеличитьОформить

В наличии

Универсальный токарный станок PROMA SPC-900PA

  • Ø над станиной: 300 мм
  • Длина обточки: 830 мм
  • Частота: 65-1810 об/мин

Подробнее

УвеличитьОформить

В наличии

Универсальный токарный станок PROMA с УЦИ SPZ-1000

  • Ø над станиной: 320 мм
  • Длина обточки: 1000 мм
  • Частота: 70-2000 об/мин

Подробнее

УвеличитьОформить

Под заказ

Токарно-винторезный станок CORMAK 330х700

  • Ø над станиной: 330 мм
  • Длина обточки: 700 мм
  • Частота: 60-1650 об/мин

Подробнее

УвеличитьОформить

В наличии

Универсальный токарный станок PROMA SPE-1000PV

  • Ø над станиной: 356 мм
  • Длина обточки: 1000 мм
  • Частота: 45-1800 об/мин

Подробнее

УвеличитьОформить

В наличии

Универсальный токарный станок PROMA SPE-1000PV с УЦИ

  • Ø над станиной: 356 мм
  • Длина обточки: 1000 мм
  • Частота: 45-1800 об/мин

Подробнее

УвеличитьОформить

В наличии

Токарно-винторезный станок PROMA SPD-1000P

  • Ø над станиной: 358 мм
  • Длина обточки: 1000 мм
  • Частота: 70-2000 об/мин

Подробнее

УвеличитьОформить

Под заказ

Токарно-винторезный станок CORMAK 410х1000/1500

  • Ø над станиной: 410 мм
  • Длина обточки: 1500 мм
  • Частота: 45-1800 об/мин

Подробнее

УвеличитьОформить

  • 1
  • 2
  • Вперед

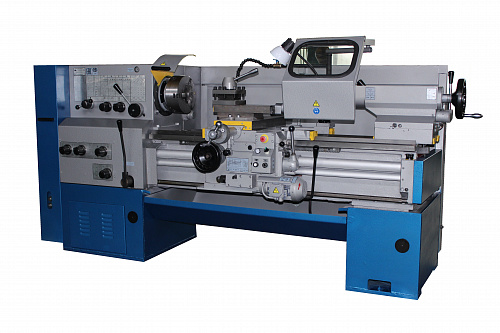

Станок токарно-винторезный АТ500-1500.

01 / Ф1 повышенной точности с системой УЦИ | «АВЕС «СЗ»
  1. Каталог
  2. Токарно-винторезные станки
  3. Станок токарно-винторезный АТ500-1500.01 / Ф1 повышенной точности с системой УЦИ

Станок токарно-винторезный повышенной точности моделль АТ500-1500.Ф1 предназначен для выполнения самых разнообразных токарных работ, а также для нарезания метрической, дюймовой и питчевой резьб.

Станок оснащен устройством цифровой индикации (УЦИ), с системой продольного и поперечного отсчета перемещений суппорта.

Станок может применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов. В свя­зи с этим обслуживание станков следует производить с учетом спе­цифики их эксплуатации.

Класс точности станков по ГОСТ 8-82 при проверке на соответст­вие ГОСТ 18097-88 — В.

В части воздействия климатических факторов внешней среды стан­ки изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150-69.

 Характеристика

АТ500-1500.01 / Ф1

Максимальная длина обрабатываемого изделия в центрах, мм

1500

Максимальный диаметр обрабатываемой заготовки, мм:
над станиной
над суппортом

500
275

Внутренний конус пиноли задней бабки, мм

Морзе 5

Наибольшее перемещение пиноли, мм

150

Размер внутреннего конуса шпинделя

Морзе 6

Диаметр отверстия в шпинделе, мм

55

Высота резца, установленного резцедержателя, мм

25

Частота вращения шпинделя, мин-1

16-2000

Наибольшее перемещение суппорта, мм

935 продольное

285 поперечное

Пределы продольных подач, мм/об

0,05.

..2,8

Пределы поперечных подач, мм/об

0,025…1,4

Наибольшая длина перемещения суппорта, мм

150

Пределы шагов нарезаемой резьбы

метрическая (мм) 0,5…112

модульная (модуль) 0,5…112

питчевая (питч) 56 — 05

дюймовая (число ниток на I») 56 — 05

Наибольший угол поворота резцедержателя (при установке трехосевой УЦИ), град.

360 (90)

Мощность привода главного движения, кВт

11 / 13

Привод насоса для СОЖ, кВт

0,18

Привод насоса для маслостанции, кВт

0,09

Потребляемая энергия, кВт

11,27 /13,27

Бак для СОЖ, л

8

Бак для смазки, л

8,5

Габаритные размеры, мм, не более
длина
ширина
высота

2750 / 2750
1400 / 1400
1600 / 1450

Масса, кг, не более

3200


Что такое токарно-винторезный станок и как он работает?

Нарезание резьбы является неотъемлемой частью производственного процесса, но что такое токарно-винторезный станок и как он работает?

В этой статье мы расскажем, как работают токарно-винторезные станки и как выбрать правильную пластину для нарезания резьбы. В R.D. Barrett мы снабжаем инженеров и экспертов прецизионными инструментами с 1975 года, за это время мы накопили непревзойденные отраслевые знания и самый большой в Великобритании запас инженерных инструментов, включая резьбонарезные пластины и расходные материалы для механической обработки.

Что такое токарно-винторезный станок?

Токарно-винторезные станки существуют уже сотни лет и позволяют инженерам нарезать как внутреннюю, так и внешнюю резьбу. Современные передовые инженерные станки с ЧПУ выполняют ту же функцию с точностью, о которой предыдущие поколения инженеров могли только мечтать.

Станки с ЧПУ используют сменные пластины как для резки, так и для формовки заготовки. Единственная режущая точка (резьбонарезной инструмент) перемещается вверх и вниз по длине заготовки, удаляя материал для создания резьбы. Станки с ЧПУ могут нарезать как внутреннюю, так и внешнюю резьбу. Для этого заготовке может потребоваться пройти через ЧПУ несколько раз (так называемые многократные проходы).

Этот процесс известен как нарезание резьбы в одной точке. Нарезание резьбы в одной точке позволяет инженерам нарезать заготовки с различными размерами и формами резьбы, используя один держатель инструмента. Теоретически заготовки могут быть любого размера (хотя они, естественно, будут ограничены размерами станка с ЧПУ).

Но как работает токарно-винторезный станок? Давайте взглянем.

Как работает токарно-винторезный станок?

Когда заготовка вращается на токарном станке, из нее удаляется материал для формирования резьбы. Скорость движения фрезы и скорость вращения заготовки определяют глубину резания и сближение резьбы (шаг резьбы). Равномерность резьбы обеспечивается запрограммированной скоростью подачи на оборот.

Станки с ЧПУ работают на высочайшем уровне, обеспечивая высококачественные готовые заготовки, не требующие дополнительной обработки или инструментов. После снятия со станка с ЧПУ они готовы к использованию.

Способ входа режущего инструмента в заготовку можно запрограммировать различными способами в зависимости от применения. Опции включают радиальную подачу, угловую подачу и модифицированную угловую подачу. Выбор входа зависит от прочности материала, с которым вы работаете.

На качество нарезания резьбы могут влиять несколько факторов, в том числе износ инструмента, температура и отсутствие охлаждающей жидкости на заготовке.

Для нарезания резьбы на токарном станке требуются сменные пластины. Сменные пластины бывают разных размеров и материалов, включая высококачественные твердосплавные пластины.

Мы рекомендуем инвестировать в пластину для нарезания резьбы самого высокого качества, чтобы обеспечить постоянное качество и долговечность. Дешевые резьбонарезные пластины не прослужат долго и в некоторых случаях могут вызвать проблемы, включая сколы, которые могут повредить заготовку.

Для нарезания резьбы в самых тяжелых условиях мы рекомендуем использовать твердосплавные режущие пластины. Твердосплавные винтовые пластины могут работать при невероятно высоких температурах, точно обрабатывая металлы, включая стали, углерод, чугун и жаропрочные сплавы.

Чтобы выбрать правильную резьбонарезную пластину, вам потребуется следующая информация, в том числе:

  • Форма резьбы (THFT)
  • Тип инструмента
  • Минимальный диаметр отверстия (DMIN)
  • Обозначение производителя сплава (GRDMFG)
  • Диаметр соединения со стороны машины (DCONMS)

Тип требуемой резьбонарезной пластины также зависит от обрабатываемого материала. Пластины с плоской геометрией подходят для всех типов материалов, а резьбовые вставки с острой геометрией подходят для твердых материалов, включая нержавеющую сталь. Высококачественные стружколомающие пластины подходят для обработки твердых материалов, таких как нержавеющая сталь, где их можно использовать в течение более длительного периода непрерывной обработки без надзора.

В RD Barrett мы всегда готовы обсудить ваши требования к инженерному инструменту и помочь вам определить резьбонарезные пластины, которые вам нужны для текущей работы.

Точное машиностроение

В прошлом нарезание резьбы выполнялось опытными операторами станков. Современные станки с ЧПУ позволяют операторам создавать программы, обеспечивающие воспроизводимость и качество, раз за разом обеспечивая точные детали и точную резьбу.

В R.D. Barrett мы являемся инженерами-экспертами и можем дать беспристрастный совет, чтобы помочь вам выбрать пластины правильного размера для внутренней и внешней резьбы. Если вам нужна какая-либо информация или совет по нарезке резьбы или другим станкам, свяжитесь с нами сегодня.

Нарезание резьбы на токарном станке



Механическое создание нитей — это, по сути, очень простой процесс, и в следующей статье излагаются основные принципы, но не делается попыток охватить детали, которые уже неоднократно публиковались.
Книга с информацией по нарезанию резьбы, наиболее подходящая для любителя (и идеально подходящая для освежения памяти профессионала), называется «Токарный станок для любителей». Это дает полное описание процесса с простыми инструкциями, которые позволят даже новичку успешно нарезать резьбу. Другие полезные публикации с полными  инструкциями по резьбе и нарезанию резьбы включают недорогую книгу «Нарезание резьбы на токарном станке» и более новую, красиво оформленную книгу в твердом переплете «Нарезание резьбы» 9.0211
Калькуляторы зубчатых передач для помощи при нарезании резьбы, типичных расположениях сменных колес, вычислении шагов, не указанных на схеме, определении того, какие шестерни составляют полный набор и т. д. можно найти здесь
Как была создана первая резьба? Вы можете повторить процесс самостоятельно. Возьмите деревянную скалку и положите ее на ровную поверхность. Возьмите нож, держите его горизонтально и поместите острый край на верхнюю поверхность ролика рядом с одним концом и немного поверните лезвие горизонтально, скажем, на 10 или около того, нажмите вниз и используйте его, чтобы откатить штифт от себя. При вращении штифта образуется спиральная линия. Углубите линию разреза в V-образный паз, и у вас получится нить. К сожалению, если вы не домашний повар, у вас теперь серьезные проблемы с SWMBO, и вам нужно быстро попасть на Amazon и заказать еще один. Размер резьбы зависит от их внешнего диаметра и количества витков на дюйм. например 0,75″ x 10 tpi (0,75″ в диаметре и десять витков на дюйм). Или, для метрических резьб, по их наружному диаметру и расстоянию между гребнями резьбы, т.е. M10 x 1,5 — это резьба диаметром 10 мм с расстоянием между гребнями 1,5 мм. Шаг резьбы лучше всего измерять с помощью «измерителя резьбы», который можно приобрести у любого продавца машин, хотя при осторожном и хорошем зрении можно использовать стальную линейку.
Нити не являются изобретением механического века: Герой Александра изобрел метод изготовления более крупных нитей две тысячи или более лет назад, и на протяжении столетий краснодеревщики и часовщики изготавливали свои собственные изделия вручную, как и мастерские по ремонту железных дорог, когда они производили партии грубых, скрученных вручную винтов с крупным шагом, которые использовались для крепления опорных пластин к деревянным шпалам. Однако, начиная с промышленной революции и продолжаясь в викторианские времена, потребность в гайках и болтах возникла как никогда и резьбовые фитинги ошеломляющего разнообразия типов и размеров. Ситуация сегодня, после десятилетий исследований иногда противоречащих друг другу требований и повсеместного принятия метрической системы (за исключением США), представляет собой огромное количество типов резьбы и сотни различных конструкций «застежки». Однако, несмотря на эту кажущуюся сложность, основные элементы нарезания резьбы на токарном станке просты. Токарный станок на протяжении тысячелетий оставался, по сути, гончарным кругом, перевернутым набок и способным, с инженерной точки зрения, только к простейшей работе. Его первое использование для нарезания резьбы было не чем иным, как революционным шагом, поскольку с помощью зубчатой ​​передачи, соединяющей шпиндель токарного станка с длинным винтом, идущим вдоль станины, а винт с кареткой токарного станка, последний вместе с его режущий инструмент можно было заставить перемещаться на заданное расстояние при каждом обороте шпинделя. Если заготовка вращается восемь раз, а режущий инструмент с помощью зубчатой ​​передачи перемещается ровно на один дюйм, то спираль будет вырезана с 8 оборотами на дюйм, иначе известной как 8 tpi. (t.p.i. = ниток на дюйм).

Хотя длинный стержень с резьбой вдоль станины первоначально назывался основной резьбой, или ходовым винтом , теперь обычно называют ходовой винт . Любой ходовой винт должен быть изготовлен очень точно (их часто производят специализированные производители, а не сами производители станков) с трапецеидальной, квадратной или другой формой резьбы, оптимизированной для этой задачи, но никогда со стандартной формой Витворта или метрической формы, поскольку к сожалению встречается на многих более дешевых токарных станках с Дальнего Востока. Ходовой винт будет воспроизводить свой точный шаг (отсюда необходимость точности) на нарезаемом материале — при условии, что он может каким-либо образом приводиться в движение напрямую от шпинделя передней бабки — обычно с помощью обычных прямозубых зубчатых колес, но иногда с помощью конических зубчатых колес, планетарных приводов. или даже, в некоторых случаях, с использованием зубчатых ремней. Конечно, с появлением компьютерного управления относительными движениями шпинделя и каретки можно легко управлять с помощью электроники — следовательно, теперь можно создавать резьбу без необходимости какого-либо механического соединения между шпинделем и кареткой).
Дополнительным преимуществом нарезания резьбы было осознание того, что автоматическая и, следовательно, постоянная подача вдоль станины значительно улучшает качество поверхности, особенно если подача была медленной и инструмент имел правильную форму. Таким образом, для повседневного использования сменные колеса обычно устроены так, чтобы обеспечить очень точную подачу каретки; настроить их для нарезки означает удалить большую часть или все из них и построить новый шлейф, следуя инструкциям на «схеме нарезки» (обычно прилагается к машине). По окончании нарезания резьбы резьбонарезной механизм снимается, а шестерни точной подачи заменяются. Этой трудоемкой работы можно в значительной степени избежать, если установить редуктор для нарезания резьбы, что объясняет их популярность в промышленности. Однако даже полноценный «быстросменный» резьбонарезной редуктор не может генерировать каждый шаг резьбы, и иногда необходимо заменить сменные шкивы, чтобы расширить диапазон редуктора — или генерировать метрическую резьбу из английского редуктора, или наоборот. Несмотря на привлекательность токарно-винторезного редуктора для любительского использования (быстрый и простой выбор передачи), поскольку экономия времени обычно не рассматривается (за исключением ленивых), токарный станок, оснащенный сменными колесами, обеспечивает гораздо более адаптируемую машину.
Если отсутствует таблица сменных колес токарного станка, не все потеряно, книга Нарезание резьбы на токарном станке поможет рассчитать новый комплект. Дополнительную помощь можно найти в наборе инструкций по использованию калькуляторов с разменным колесом, а необходимые загрузки программ можно найти здесь.
Как уже объяснялось, привод режущих инструментов за счет прямого механического соединения с передней бабкой также позволял при обычной работе получать более гладкую и однородную отделку и в то же время значительно снижал утомляемость оператора. Эта форма силового движения первоначально называлась самодействующий или самодействующий — и оба термина когда-то широко использовались для различения токарно-винторезных станков.
Когда каретка соединена с ходовым винтом, используется некоторая форма «гайки»: она может быть сплошной и постоянно зацепленной или одинарной или двойной «зажимной гайкой», которую оператор может зацеплять и расцеплять по своему желанию. Однако после того, как «зажимные гайки» были открыты и каретка отодвинулась назад, чтобы можно было сделать еще один разрез, возникает проблема, как снова зацепить гайки в нужном месте — проблема, решаемая простым, но остроумным способом. устройство, « D ial T hread I Индикатор». DTI состоит из шестерни, находящейся в зацеплении с ходовым винтом, но установленной на валу с циферблатом на другом конце, на котором выгравированы линии, чтобы оператор, следуя таблицам, (которые меняются в зависимости от шага нарезаемой резьбы), можно безопасно зацепить гайки и продолжить точное нарезание резьбы. К сожалению, при нарезании резьбы с метрическим шагом на английском токарном станке возникает интересная трудность — или наоборот — гайки ходового винта не должны расцепляться и токарный станок должен быть «электрически реверсирован» обратно в начальную точку каждый раз, когда выполняется новый проход.0211 Различные виды резьбы :
Первый вопрос, который приходит в голову новичку: «Сможет ли мой токарный станок нарезать различные типы резьбы?» (Whitworth, British Standard Fine, American National Coarse, British Standard Brass, American National Fine, British Standard Brass, Unified National Coarse, Unified National Fine, British Association, British Cycle Standard, Metric и т. д.) Ответ: да. Если на токарном станке есть сменные колеса, необходимые для передачи шпинделя на переднюю бабку, чтобы инструмент перемещался на нужное расстояние, пока шпиндель делает один оборот, это можно сделать. «Форма» или «форма» резьбы (которая, проще говоря, составляет существенное различие между «типами» резьбы, а не ее шагом) полностью зависит от «формы» используемого инструмента (или инструментов). чтобы разрезать его. Инструмент можно заточить, чтобы воспроизвести любой угол резьбы по желанию; при желании можно было бы, например, даже придумать свой собственный; Однако сначала проверьте эту ссылку или эту: они перечисляют и объясняют многие формы потоков, как текущие, так и устаревшие. Конечно, не все так просто, и в конце этой вводной статьи есть простое объяснение одного из запутанных отличий между метрической и дюймовой резьбой.
Урок истории :
Сядьте сзади — следует тест: два инженера, наиболее тесно связанных с разработкой механически разработанной резьбы (хотя они не изобрели этот процесс), оба работали в 1800-х годах: Генри Модсли (1771–1831) «Машиностроитель» из Лондона, Англия («инженер-инженер»), и один из его учеников, Джозеф Уитворт (1803–1887) Инструментальщик из Манчестера, Англия, известный своей прямолинейностью, если не сказать резкостью. способами (и, вероятно, воплощением изречения Шоу о том, что « весь прогресс зависит от неразумного человека ». ). Модслей был первым инженером, который смог создать и использовать очень точную винтовую резьбу. Его шедевром был винт 5 футов в длину и 2 дюйма в диаметре (1525 мм на 51 мм) с пятьюдесятью витками на дюйм (50 на 25 мм), на которую навинчивалась гайка длиной двенадцать дюймов (305 мм) с 600 витками резьбы. Устройство было разработано для усреднения ошибок шага на небольших расстояниях и было жизненно важным элементом в процесс гравировки маркировки шкалы на астрономических и других очень точных измерительных приборах. Модслей продолжил производство ряда токарно-винторезных станков (с использованием принципа «основной резьбы» или «ведущего винта») примеры которых можно увидеть в Лондонский музей науки и Музей Генри Форда в Дирборне, штат Мичиган, США. Поразительно, насколько точными были резьбы Модслея (и настолько точным его измерительное оборудование), что он смог наблюдать эффект расширения солнечного света, нагревающего одну половину ходового винта. Уитворт был плодовитым изобретателем, производителем инструментов и дизайнером (и бизнесменом-миллионером), который привнес дисциплинированный подход к инженерии. Его навыки проектирования и разработки распространялись почти на всю область механики, но после публикации в 1841 г.0229 «Об универсальной системе резьбы » его лучше всего помнят за его успехи в стандартизации того, что в то время было хаотичной системой ручных, не взаимозаменяемых креплений. Собрав большой образец гаек и болтов из В различных мастерских и изучив их свойства, он предложил систему, при которой соотношение между глубиной резьбы и ее шагом поддерживалось в диапазоне размеров, а угол резьбы составлял 55 градусов. мастерских к 1858 году, и его быстро подхватили другие инженеры, поскольку его преимущества в виде простоты и взаимозаменяемости — не говоря уже о том, что его рекомендовал величайший из ныне живущих британских инженеров — стали очевидными.0003

Нарезание резьбы вручную :
Можно нарезать резьбу на вращающейся цилиндрической поверхности без использования механической помощи, используя «нарезчик». Они больше похожи на токарные резцы по дереву с «формой резьбы», вырезанной на их торцах или боковых сторонах, и сделаны из твердой стали — инструментальной стали для самых качественных — и различаются по ширине и толщине в зависимости от шага резьбы и работы. они должны делать.
Полноразмерные модели обычно крепятся к прочным деревянным ручкам, чтобы обеспечить необходимую покупку (которая может быть значительной), и стоят дорого. Однако есть более дешевая альтернатива — бегунки, которые изготавливаются из держателей штампов с автоматическим освобождением; эти узлы используются на токарных станках с токарными станками и удерживают четыре небольших одинаковых секции из инструментальной стали с очень точной резьбой по одному краю. Если их снять и установить в подходящий металлический держатель, их можно использовать точно так же, как их полноразмерных собратьев. К сожалению, использовать любой тип сложно, и новичкам рекомендуется полностью избегать их использования, хотя они могут играть роль в «очистке» резьбы, нарезанной механически, и придании радиуса или другой формы гребню и основанию резьбы. , процесс, который невозможен при описанном выше методе создания одноточечного потока. При использовании бегунок упирается в подходящую опору с небольшим количеством смазки между ними и вставляется в заготовку на центральной высоте с устойчивым скользящим движением.
Продолжение ниже:

Форма резьбы Витворта с углом 55 градусов и закругленными основаниями и гребнями. Другие нити имеют плоские гребни с закругленными корнями или наоборот, или и гребень, и корень могут быть плоскими. Угол также может различаться — стандартная метрическая резьба составляет 60 градусов, в то время как некоторые резьбы имеют «квадратную нарезку» под углом 9 градусов.0 градусов. В то время как «одноточечный» инструмент, обычно используемый на токарном станке, может правильно обрезать углы, он не может создать радиусы в основании и на гребне, и они иногда формируются на этапе постобработки с помощью «нарезки» из твердой стали.

Основная форма одноточечного резьбонарезного инструмента, используемого для нарезания наружной резьбы.

Неотъемлемая часть набора инструментов для нарезания резьбы — резьбовой калибр с маркировкой общих углов резьбы. Это позволяет установить инструмент «прямо» для работы, как показано ниже.

Использование резьбомера для установки наружной резьбы.

Использование резьбомера для настройки инструмента для нарезания внутренней резьбы. Калибр прижимают к пластине, прижатой к точно повернутому концу трубы, на которую навинчивается резьба.

Режущая кромка внешней нарезки.

Резьбонарезной станок для внутренних работ


Продолжение:
С умением (и удачей для новичка) чеканка вгрызается в поверхность и начинает формировать спиральный разрез; по мере того как другие точки на бегунке взаимодействуют со спиралью, действие становится до некоторой степени самостабилизирующимся и его легче выполнять; однако обычно требуется много проходов, прежде чем будет создана резьба на полную глубину.
Нарезание резьбы резьбой
Другая форма нарезки резьбы носит механический характер и иногда используется на прецизионных и специальных токарных станках, ее можно увидеть здесь. Система, вероятно, была изобретена Джозефом Нейсоном и получила патент 10 383 в Америке 3 января 1854 г.
Метрическая резьба
Существует интересное различие между «английской» резьбой (определение, включающее американские типы) и метрической. Все английские (иногда называемые «имперскими») и американские резьбы основаны на том, что происходит в пределах длины в один дюйм. В пределах этой длины в дюймах у вас может быть любое количество витков (шагов), хотя обычно оно ограничено на токарных станках либо со сменными колесами, либо с редуктором для нарезки винтов диапазоном от 2 до 56 t.p.i. Обычный предел шага резьбы на гайках и болтах составляет 40 tpi, спецификация ME (моделирование), выше которого они нарезаются только для специальных целей). Метрическая резьба устроена по-разному, нет фиксированной длины, в которую должны вписываться шаги, и каждая из них составляет долю или кратность миллиметра. Эффект этого проиллюстрирован, если вы возьмете центр впадины в любом месте резьбового стержня (с шагом в целых дюймах) и отмерите один дюйм в любом направлении — конечная точка также будет в центре впадины. Однако, если шаг представляет собой дробь, скажем, 6,5 tpi, то вам придется измерить два дюйма, чтобы учесть эффект дробной части 1/2). Метрические шаги рассчитаны таким образом, что центры впадин находятся на фиксированном расстоянии друг от друга в целых миллиметрах или долях мм, например: 0,25 мм, 0,75 мм, 1,0 мм, 1,5 мм, 2,5 мм и т. д. Если вы измеряете метрическую резьбу как для дюймового типа — но с фиксированной единицей метрическая длина (например, 100 мм) — вы обнаружите, что, хотя некоторые шаги действительно заканчиваются в центре впадины, большинство — нет, потому что они не делятся точно на 100. Хотя для всех практических целей эта разница не имеет значения, он создает интересный эффект при нарезании резьбы на токарном станке, хотя на стрелочном указателе резьбы англо-нарезного станка требуется всего одна шестерня, на метрическом станке требуется две, а иногда и три, чтобы охватить диапазон распространенных шагов. Фактически, для удовлетворения всех требований к метрическому шагу потребуются непрактичные шесть передач (или два или более индикатора, оснащенных необходимыми шестернями).
Какая нить может быть наиболее часто «используемой» в мире — например, «используется» для застегивания и расстегивания вещей, а не для постоянного крепления (например, велосипедная спица, выпущенная в несколько триллионов раз)? Давайте разворошим осиное гнездо и предложим долгоживущую резьбу Уитворта 1/4″ x 20 tpi, которую можно найти в основании почти каждой камеры, чтобы можно было прикрепить штатив (это свойственно всем производителям и каждой модели, которую они выпускают, хотя некоторые более тяжелые профессиональные типы были, в качестве уступки жесткому использованию, оснащены либо двумя головками, либо одной более прочной головкой 3/8 «x 16 tpi). Являются ли верхушки тюбиков зубной пасты одного размера или ограничены несколькими? Если это так, этот фитинг также может быть претендентом.
Мелкая подача
Если вы не хотите нарезать винты, а просто нуждаетесь в очень тонкой подаче каретки для чистовой обработки токарных работ, шестерни расположены в «компаунде» следующим образом:
a) Конец ходовой винт: установите самую большую шестерню из комплекта сменных колес (часто 70 или 75 т)
b) шестерня ходового винта представляет собой пару шестерен (набор B), закрепленных вместе на одном валу: большая из пары будет второй по величине в наборе сменных колес меньшая шестерня является второй после наименьшей.
c) На валу над набором B находится еще одна пара шестерен, скрепленных вместе (набор C), состоящая из третьей по величине шестерни в наборе вместе с самой маленькой шестерней в наборе,
d) приводной набор C будет маленькой шестерней, обычно на выходном валу узла реверса барабана.
Конечно, возможность сделать это зависит от наличия всех шестерен в наборе — обычно от 10 до 14 для типичного маленького токарного станка. В некоторых случаях самая большая шестерня может оказаться слишком большой для работы с составными шестернями (или может не поместиться под крышкой шестерни) и может быть предназначена для преобразования дюймов в метрические или метрические в дюймы (в этом случае они может быть помечен как имеющий 127 или 135 зубов..


Типичное расположение сменных колес, ведущих вниз к редуктору для нарезания резьбы — в случае токарного станка Boxford модели VSL.
На рисунке также показан умный, но простой рычажно-реверсивный механизм, с помощью которого направление привода к ходовому винту (и приводному валу, если он установлен) может быть изменено на противоположное, а каретка движется либо в направлении, либо в направлении от бабка.
В нейтральном центральном положении он позволяет шпинделю передней бабки вращаться, не приводя в движение ни одну из шестерен. Перемещение зацепляющий рычаг вверх или вниз (шпиндель, конечно, должен быть неподвижен) зацепляет одну или другую из пары барабанных шестерен под шестерней шпинделя , заставляя следующую шестерню в цепи вращаться либо по часовой стрелке, либо против часовой стрелки. Рычаг обычно, но не всегда, каким-то образом подпружинен, с плунжером, который входит в одно из трех отверстий на передней или боковой поверхности передней бабки. На всех типах барабанно-реверсивных механизмов шпилька обычно выполняется съемной, что позволяет ей быть частью токарно-винторезного станка и обеспечивает быстрое и простое средство замедления или ускорения минимальной скорости подачи каретки.
