Универсальный гравировально-фрезерный станок «График-3КС»
Универсальный гравировально-фрезерный станок «График-3КС»
Читайте статью: «Как выбрать фрезерный станок — ответы на вопросы».
Станок «График-3КС» имеет две сменные головки — ударную и фрезерную. Для перехода с гравировального режима на фрезерный и обратно необходимо заменить инструментальные головки. Смена головок занимает две-три минуты.
Станок разработан специально для обработки камня. Предусмотрена подача охлаждающей жидкости, приводы защищены от воздействия пыли и влаги. Станок «График-3КС» также фрезерует металл, пластик, дерево и стекло.
Размеры рабочего поля — 80х130см, 80х180см.
В станке «График-3КС» используется уникальная технология фрезерования со слежением за уровнем поверхности заготовки. Фрезерование со слежением разработано компанией САУНО впервые в мире для данного класса фрезерного оборудования. Наклон заготовки, неточность установки заготовки по уровню теперь не влияет на качество фрезерования.
— Узнать подробно: Фрезерование со слежением за уровнем поверхности…
— Смотреть видео: «Фрезерование на станке САУНО «График-3КС»
— Технические характеристики станка «График-3КС»…
Две инструментальные головки, четыре режима работы
Благодаря двум сменным инструментальным головкам станок «График-3КС» может выполнять четыре вида обработки: фрезерование, ударное гравирование, маркировку и сканирование трехмерных моделей для фрезерования.
Гравировальная головка
— Образцы гравировальных работ…
Фрезерная головка
— Образцы фрезерных работ…
Гравировально-фрезерный станок «График-3КС» может поставляться только в гравировальном или только во фрезерном варианте. В этом случае станок стоит дешевле. В любое время можно доплатить разницу и приобрести дополнение.
— Выбор модели станка и размеров рабочего поля…
— Цены на оборудование…
3D-сканер в комплекте
3D-сканер служит для ввода в компьютер трехмерных моделей готовых барельефов.
В станке «График-3КС» используется сканер контактного типа со щупом. Программа сканирования создает компьютерную модель в формате STL, которую можно использовать в любых программах 3D-моделирования — 3DMax, ArtCAM и других.— Подробнее о 3D-сканере…
— Образцы сканированных моделей…
Режим маркировки
В режиме маркировки или векторной гравировки станок гравирует векторные изображения ударным методом (алмазной иглой) на камне, металле, пластике и других твердых материалах.
Векторные изображения состоят из отрезков и кривых линий. Векторное гравирование качественно передает самые мелкие детали рисунка.
— Подробнее о режиме маркировки…
Преимущества фрезерных станков САУНО
Конструкция и режимы работы
— Трехкоординатный станок-автомат с двумя сменными головками для фрезерования и ударного гравирования.
— Четыре режима работы: 2D/3D фрезерование, ударное гравирование, маркировка, 3D-сканер.
— Все режимы управляются одним блоком управления и из одной программы Engrave.
— Высокоточные немецкие шариковые винтовые приводы (ШВП). Отсутствие люфта.
— Компактная и мобильная конструкция.
— Возможность установки станка на большие каменные плиты.
— Фрезерование с функцией слежения за уровнем поверхности заготовки. Смотрите подробнее…
— Встроенный электронный датчик слежения за уровнем. Режим предварительного сканирования поверхности.
— Благодаря функции слежения не нужно выставлять заготовку по уровню.
— Режим маркировки – гравирование векторных изображений ударным методом.
— Фрезерование выбранных фрагментов управляющей программы.
— Проверочный обход фрезеруемой области по контуру.
— 3D-сканер для ввода трехмерных моделей в компьютер. Формат файлов: STL.
Подключение
— Подключение к компьютеру USB-кабелем без каких-либо переходников и драйверов.
— Помехозащищенность. Кратковременные сбои связи не вызывают прерываний движения инструмента.
— Работает от любого компьютера (настольного, ноутбука, нетбука) с Windows XP/ Vista/ Windows 7/ Windows 8.
— Станок не занимает ресурсы компьютера. Управление несколькими станками от одного компьютера одновременно.
Программное обеспечение
— Линейная (G01), круговая (G02/03) интерполяция, сплайны (G05).
— Входной формат: стандартные G-коды. Не нужны дополнительные постпроцессоры.
— Импорт векторных изображений в формате DXF с автоматическим преобразованием в G-коды.
— Размер управляющей программы ограничен лишь объемом памяти вашего компьютера.
— Просмотр управляющей программы (УП) в виде текста и трехмерной модели.
— Поворот, масштабирование, просмотр трехмерной модели под любым углом.
— Предварительный просмотр перемещений инструмента в 2D/3D. Можно заранее проверить процесс обработки.
— Отображение координат X,Y,Z и подачи F для текущей строки управляющей программы.
— Информация о габаритных размерах области фрезерования, глубине обработки и высоте холостого хода.
— Изменение позиции нулевой точки заготовки для управляющей программы.
— Поворот управляющей программы на заданный угол.
— Программное обеспечение на русском и английском языках.
Управление фрезерованием
— Отображение перемещений инструмента в 2D/3D в процессе обработки.
— Пауза и продолжение работы в любой момент с пульта станка или с помощью компьютера.
— Регулировка подачи от 5 до 400% от номинальной с пульта станка или на компьютере.
— Прерывание работы, выключение станка и компьютера с последующим продолжением.
— Продолжение с прерванного места при аварийном отключении станка и компьютера одним нажатием кнопки.
— Ручное управление перемещением инструмента прямо с пульта станка.
— Автоматическое включение/отключение шпинделя и насоса охлаждающей жидкости.
— Предварительное вычисление времени обработки.
— Отображение времени, оставшегося до окончания работы.
— Протокол выполненных работ.
Работа в режиме фрезерования
1. Исходная трехмерная модель создается в программе 3D-обработки, например, в ArtCAM или Vectric Aspire.
Если у вас есть готовый барельеф, его можно сканировать (ввести в компьютер) в компьютер 3D-сканером. Если нужно фрезеровать надпись, то она создается в программе ArtCAM так же просто, как в обычном текстовом редакторе.
2. Задаются технологические параметры фрезерования — форма фрезы, скорость подачи, глубина прохода и т.д. Эти параметры зависят от обрабатываемого материала и типа фрезы. По этим параметрам вычисляется управляющая программа (УП), т.е. траектория, по которой будет двигаться инструмент (фреза).
3. По команде «Старт» станок под управлением программы Engrave вырезает барельеф, перемещая инструмент по ранее вычисленной траектории.
— Образцы фрезерных работ…
— Серия обучающих видеофильмов по фрезерованию…
Новейшая версия
Все станки поставляются с новейшей системой управления. О новейшей версии см. раздел меню «Технологии»
Фрезерный двигатель (шпиндель)
На станках «График-3КС» устанавливаются двигатели для фрезерования мощностью 2.
2 .. 5.0 КВт и регулируемой частотой вращения от 11000 до 24000 об/мин. Возможна установка асинхронного двигателя с частотным регулятором оборотов. По вопросам приобретения обращайтесь к нам.
Фрезы
Для обработки камня, дерева и металла требуются различные фрезы. Фрезы различаются также по виду обработки. Для резки по профилю, гравирования надписей и барельефов используют разные фрезы. В компании САУНО можно купить фрезы, в том числе для работы на граните.
ВНИМАНИЕ! Поступили в продажу фрезы для изготовления надписей на граните. Производитель — компания САУНО. Время изготовления надписи 40..50 символов на граните — 35..40 мин. Ресурс фрезы — более 30 надписей с возможностью многократной переточки. Форма и материал фрезы обеспечивает высокое качество фрезерования надписей (см. фото образцов).
— Подробнее о фрезах…
Время фрезерования и ресурс фрез по камню
Время фрезерования барельефа зависит от сложности деталей. Для фрезерования мелких деталей требуется фреза меньшего диаметра, чем для черновой обработки.
Маленькая фреза режет медленнее. Поэтому на фрезерование большого и маленького барельефа может потребоваться одинаковое время.
Пример №1: время фрезерования барельефа размерами 30х40см и глубиной 3.5см:
— на граните 9 часов;
— на мраморе 5 часов.
Для фрезерования использовался комплект из двух фрез. Одна фреза большого диаметра для быстрой черновой обработки, другая малого диаметра для чистовой фрезеровки мелких деталей.
Один комплект таких фрез делает от 30 и более барельефов на граните.
Пример №2: Фрезерование надписи со слежением за уровнем поверхности.
Время фрезерования надписи из сорока-пятидесяти символов высотой 30..40мм и глубиной 3мм:
— на граните 40..50 минут;
— на мраморе 25..30 минут.
Ресурс алмазной цельнотельной фрезы по граниту — 15 надписей и более.
Работа в режиме ударного гравирования
В режиме ударного гравирования станок «График-3КС» работает также, как ударно-гравировальные станки САУНО.
Полную информацию о режиме ударного гравирования можно узнать в статье о станках «График-3К», «График-3КП».
— Узнать подробно о режиме ударного гравирования…
Комплект поставки станка «График-3КС»
1. Станок.
2. Компакт диск с программным обеспечением, инструкцией и набором готовых изображений.
3. Гравировальные иглы.
4. Фрезы для обработки камня.
Компьютер и сканер не входят в комплект поставки станка. Вы можете использовать собственный компьютер или заказать компьютер у нас. Цена компьютера зависит от его конфигурации.
Станок работает с любым компьютером, на котором установлена операционная система Windows XP SP3 или более поздняя. Станок подключается к компьютеру по USB-кабелю напрямую без каких-либо переходников и драйверов. К одному компьютеру можно подключить несколько станков.
Станок САУНО — прекрасный выбор
Благодаря уникальным возможностям и доступным ценам станки САУНО уже много лет успешно работают в гравировальных мастерских всего мира.
Широчайший выбор режимов позволяет гравировать с высоким качеством на любом материале. При этом станок остается надежным, простым и удобным в работе даже для новичка.
— Почему выбирают САУНО…
— Преимущества станков САУНО…
— Образцы гравировальных работ…
— Образцы фрезерных работ…
Доступные цены
Техническое совершенство и высокое качество станков САУНО сочетается с доступными ценами. Обучение работе на станке проводится бесплатно при покупке станка.
— Узнайте цены на оборудование…
Гарантия на станок — 1 год со дня продажи. Компания САУНО осуществляет послегарантийное обслуживание, ремонт и модернизацию оборудования.
— Сервисное обслуживание…
— Модернизация оборудования…
Станки всегда есть в наличии
Не нужно делать предоплату, ждать и волноваться. Сделайте заказ по телефону или приезжайте в офис САУНО. Выберите нужную модель, приезжайте и забирайте станок в тот же день.
Если вы далеко, мы доставим вам станок транспортной компанией.
— Выбор типа и размера станка…
— Советы покупателям станка…
Станки САУНО — советы по выбору и приобретению
Как станок облегчит вашу работу? Как выбрать модель и размер станка? Что нужно знать для работы на станке? Как подготовить рабочее место? мы поможем ответить на эти и другие вопросы.
— Советы по выбору и приобретению станка…
— Оформить заявку на приобретение станка…
Свяжитесь с нами
Позвоните к нам в офис или пришлите заявку по электронной почте. Вы можете также связаться с нашими представителями в России и за рубежом.
— Контакты ООО САУНО…
— Представительства САУНО в России и за рубежом…
Фрезерное гравировальное оборудование (фрезерный чпу)
Компания «Центр Технологического Снабжения» предлагает заказчикам инновационное оборудование для фрезерования, гравировки, резки и создания 3D-объектов известной марки Roland (Япония).
Надежные и производительные фрезерно-гравировальные станки (фрезерный чпу) современного формата широко применяются в машиностроении, полиграфии, сфере производства рекламы, 3D моделировании, ювелирном деле и многих других отраслях.
Вашему предприятию требуется купить фрезерный чпу станок по цене производителя? Мы свыше 15 лет специализируемся на поставках данной категории оборудования (фрезерный чпу), предоставляем услуги по пуско-наладке фрезерный чпу станков, гарантийному и текущему техническому обслуживанию. Наш опыт и профессионализм – к Вашим услугам!
Японская фирма Roland по праву входит в число лидеров производства высококачественного фрезерно-гравировального оборудования. Мы представляем вниманию наших заказчиков наиболее популярные модели фирменных машин для фрезерной гравировки.
|
Roland SRM-20 аксессуары запчасти Roland |
Оплата производится в рублях по ЦБ РФ
EGX-350 – профессиональная фрезерная установка (фрезерный чпу), предназначенная для 2D/3D обработки материалов.
DE-3 – машина для гравировки текстов и трехмерных надписей. Цена на фрезерно-гравировальный станок (фрезерный чпу) быстро окупается, так как оборудование обрабатывает широчайший спектр сырья: модельные пластики, акрил, двухслойные АБС пластики, вспененный ПВХ, другие материалы, содержащие хлор, магний, латунь, алюминий, медь и пр.
SRM-20 — самый компактный в линейке фрезерных станков Roland, создан специально для задач прототипирования и нашел свое широкое применениние в образовании и конструкторских бюро и ювелирных мастерских. Несмотря на компактные размеры, функционал, настройка, подготовка управляющих программ для SRM-20 не отличаются от алгоритма действий на более мощных фрезерных станках и обрабатывающих центрах. Полностью закрытая рабочая зона обеспечивает не только чистоту, но и самое главное — безопасность!
В компании «ЦТС» Вы можете купить фрезерно-гравировальный станок по цене производителя, а также заказать фрезы, гравировальные пластики, плакетки, материалы для сублимации, резину для печатей и другие расходные материалы.
Оставить заявку:
Купить фрезерно-гравировальный станок Вы можете позвонив по телефону:
Наши контакты:
8 (800) 333-67-23
8 (812) 622-01-61
E-mail: [email protected]
г. Санкт-Петербург, м. Фрунзенская, наб. Обводного канала, д. 92, БЦ «Обводный» оф. 102-3
Ротационные гравировальные станки и системы фрезерования
Каким бы ни был размер вашего бизнеса или область применения, у Gravotech есть для вас ротационный гравировальный станок. Персонализируйте любой предмет, создавайте все виды вывесок и маркируйте все виды промышленных деталей на промышленном механическом гравировальном станке.
Все началось в 1938 году, когда Gravotech изобрел современный пантограф, широко известный ручной гравировальный станок, который вскоре будет использоваться во всем мире. С тех пор мы продолжаем внедрять инновации в ротационные гравировальные станки, что позволяет нам сегодня представить широкий ассортимент механических и ручных гравировальных станков со специальными аксессуарами.
От элегантной персонализации в магазине до промышленной гравировки, металлообработки и фрезерных столов с ЧПУ — мы охватываем все области применения ротационной гравировки и делаем их легкими для освоения.
Ищете станок для лазерной гравировки?
Есть вопросы? нужно больше информации?
Гравировальные станки с ЧПУ и ротационные гравировальные станки — 2 технологии
Наша серия IS, гравировальный и режущий станок и фрезерный стол с ЧПУ идеально подходят для высокопроизводительных работ и имеют прочную конструкцию для гравировки, фрезерования и резки металла, пластика, дерева и многих других материалов. Он подходит для гравировки, резки и гравировки вывесок, значков и табличек, а также крупных изделий, таких как передние панели и большие вывески.
Объемные и цилиндрические предметы (например, бутылки или трофеи) также можно персонализировать.
| ИС200 | ИС400 | IS400 Том | ИСх000 | |
|---|---|---|---|---|
| Макс. размер объекта (Д х Ш х В) (вес) | Без ограничений x 140 мм (5,51 дюйма) x 30 мм (1,18 дюйма) (10 кг — 22 фунта) | Без ограничений x 230 мм (9,05 дюйма) x 105 (4,13 дюйма) мм (20 кг — 44 фунта) | Без ограничений x без ограничений x 80 мм (3,15 дюйма) (40 кг — 88,19 фунтов) | |
| Размеры (Д х Ш х В) | 500 мм (19,68 дюйма) x 455 мм (17,91 дюйма) x 295 мм (11,61 дюйма) | 893 мм (35,15 дюйма) x 610 мм (24,01 дюйма) x 435 мм (17,12 дюйма) | 900 мм (35,43 дюйма) x 615 мм (24,21 дюйма) x 840 мм (33,07 дюйма) | 1093 мм (43,03 дюйма) x 1015 мм (39,96 дюйма) x 735 мм (28,93 дюйма) |
| Вес машины | 20 кг (44,1 фунта) | 42 кг (92,6 фунта) | 90 кг (148,41 фунта) | 168 кг (370,37 фунта) |
| Автоматическая ось Z | № | № | ||
| Уровень шума | 80 дБ (А) +/- 2 | 80 дБ (А) +/- 2 | 80 дБ (А) +/- 2 | 80 дБ (А) +/- 2 |
| Тип шпинделя | Шпиндель с верхней загрузкой | Шпиндель с верхней загрузкой | Шпиндель с верхней загрузкой | Шпиндель с верхней загрузкой |
| Наведи и стреляй | Да | Да | Да | |
| Рабочая температура | 5°С (41°F) — 40°С (104°F) | 5°C (41°F) — 40°C (104°F) | 5°C (41°F) — 40°C (104°F) | 5°C (41°F) — 40°C (104°F) |
| Подключение к компьютеру | USB | USB | USB | USB |
| Максимальная скорость | 25 мм/с (0,98 дюйма/с) | 25 мм/с (0,98 дюйма/с) | 25 мм/с (0,98 дюйма/с) | IQ: 25 мм/с (0,98 дюйма/с) |
| Z-ход (Z-ход) | 15 мм (0,59 дюйма) | 40 мм (1,57 дюйма) | 40 мм (1,57 дюйма) | 80 мм (3,15 дюйма) |
| Скорость вращения | Макс. | Макс. 20 000 об/мин | Макс. 20 000 об/мин | Макс. 20 000 об/мин |
| Программное обеспечение | Гравостайл | Гравостайл | Гравостайл | Гравостайл |
| Диаметр инструмента | 4,36 мм (0,17 дюйма) | 4,36 мм (0,17 дюйма) | 4,36 мм (0,172 дюйма) | 4,36 мм (0,17 дюйма) |
17 000 об/мин Наши компактные механические гравировальные станки идеально подходят для персонализации мелких и средних предметов.
Выполняйте гравировку на любых материалах: металле, пластике, дереве, стекле и многих других материалах! Улучшите качество обслуживания клиентов в магазине или оптимизируйте пространство мастерской благодаря уменьшению занимаемой площади. Создавайте персональные гравированные изделия, гравируйте внутри колец и драгоценных украшений
| ИМ3 | Самоцвет M10 | М10 | М20 | М40 | |
|---|---|---|---|---|---|
| Макс. размер объекта (Д х Ш х В) (вес) | неограниченно x 250 (9,84 дюйма) мм (10 кг — 22,04 фунта) | 120 мм (4,72 дюйма) x 80 мм (3,15 дюйма) x 40 мм (1,57 дюйма) (1 кг — 2,2 фунта) | 120 мм (4,72 дюйма) x 80 мм (3,15 дюйма) (1 кг — 2,2 фунта) | 190 (7,5 дюйма) x 110 мм (4,3 дюйма) или неограниченное количество x 60 мм (2,36 дюйма) (10 кг — 22,04 фунта) | Без ограничений x 210 (8,27 дюйма) мм (10 кг — 22,04 фунта) |
| Размеры (Д х Ш х В) | 580 мм (22,83 дюйма) x 510 мм (20,07 дюйма) x 280 мм (11,02 дюйма) | 230 мм (9 дюймов) x 293 (11,5 дюймов) x 290 мм (11,4 дюймов) | 225 мм (8,85 дюйма) x 255 мм (10,03 дюйма) x 290 мм (11,41 дюйма) | 375 мм (14,76 дюйма) x 350 мм (13,78 дюйма) x 360 мм (14,17 дюйма) | 550 мм x 510 мм x 390 мм (21,7 дюйма x 20,1 дюйма x 15,4 дюйма) |
| Вес машины | 11 кг (24,25 фунта) | 6,5 кг (14,33 фунта) | 7,4 кг (16,31 фунта) | 11,9 кг (26,23 фунта) | 19 кг (41,88 фунта) |
| Автоматическая ось Z | Да | Да | Да | Да | |
| Уровень шума | <80 дБ | <60 дБ | <63 дБ | <70 дБ | <70 дБ |
| Тип шпинделя | Шпиндель с верхней загрузкой | Шпиндель с верхней загрузкой | Шпиндель с верхней загрузкой | ||
| Наведи и стреляй | Да | Да | |||
| Рабочая температура | мин. | мин. +5° C (+ 41° F) — макс. +40°С (+104°F) | мин. +5° C (+ 41° F) — макс. +40°С (+104°F) | мин. +5° C (+ 41° F) — макс. +40°С (+104°F) | мин. +5° C (+ 41° F) — макс. +40°С (+104°F) |
| Подключение к компьютеру | Автомат с ручным управлением | USB/Bluetooth (опция) | USB/Bluetooth (опция) | USB/Bluetooth | USB/Bluetooth (опция) |
| Максимальная скорость | 5 мм/с (0,2 дюйма/с) | 25 мм/с (0,98 дюйма/с) | 40 мм/с (1,58 дюйма/с) | 25 мм/с (0,98 дюйма/с) | |
| Z-ход (Z-ход) | 10 мм (0,39 дюйма) | 20 мм (0,78 дюйма) | 30 мм (1,18 дюйма) | 40 мм (1,57 дюйма) | |
| Скорость вращения | 18 000 об/мин | 19 800 об/мин | 20 000 об/мин | ||
| Программное обеспечение | ABC / Gravostyle / Gravotouch | ABC / Gravostyle / Gravotouch | ABC / Gravostyle / Gravotouch | ABC / Gravostyle / Gravotouch | |
| Диаметр инструмента | 3,17 мм (0,12 дюйма) | 3,17 мм (0,12 дюйма) | 3,17 мм (0,12 дюйма) | 4,36 мм (0,17 дюйма) | 4,36 мм (0,17 дюйма) |
+5° C (+ 41° F) — макс. +40°С (+104°F)Найдите станок, соответствующий вашим потребностям и техническим характеристикам
Полное руководство по гравировке с ЧПУ [лазер, металл, дерево, станки]
самая интересная и художественная гравировка с ЧПУ что можно сделать на станке с ЧПУ.
В этом руководстве вы узнаете все, что вам нужно знать, чтобы справиться с собственной работой по гравировке с ЧПУ.
Что такое гравировка с ЧПУ?
Гравировка — это искусство вырезания рисунка на твердой поверхности. Обычно это делается вручную с использованием набора инструментов для ручной гравировки:
Изображение из Википедии
Это трудоемкий и трудный для изучения процесс. К счастью, станки с ЧПУ способны выполнять очень сложную гравировку.
Иногда гравировка с ЧПУ носит чисто утилитарный характер, например, для добавления серийного номера к детали. В других случаях это художественное украшение. Тип имеющегося у вас гравировального станка с ЧПУ будет определять большую часть того, что необходимо для гравировки.
Гравировальные станки с ЧПУ
Гравировка с ЧПУ обычно выполняется с помощью лазера или вращающегося инструмента на фрезерном станке или фрезерном станке с ЧПУ.

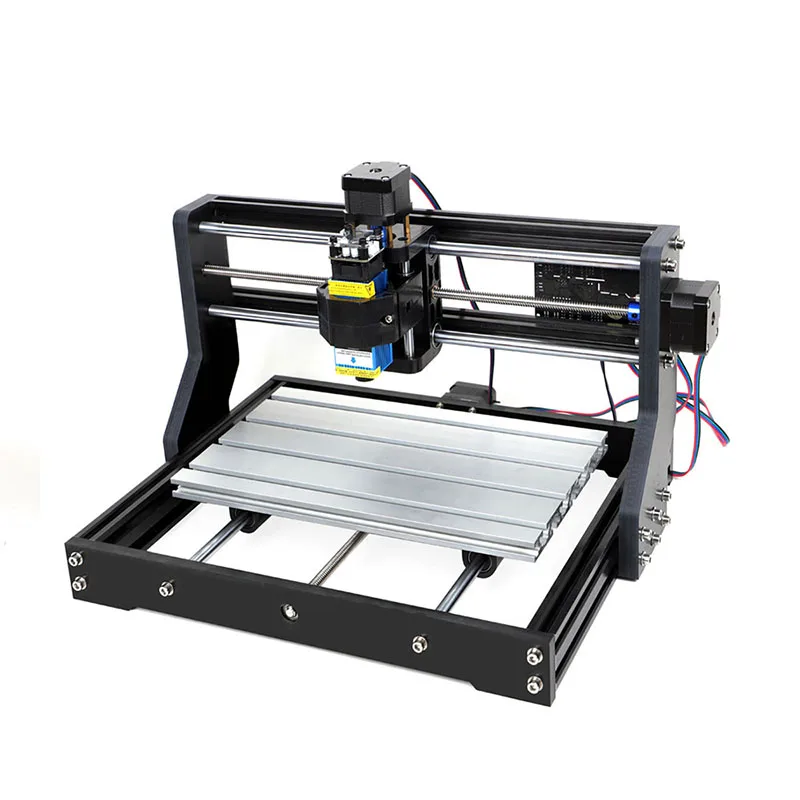

Лазерные граверы и станки
Изображение предоставлено Epilog Laser…
Лазеры можно использовать для гравировки двумя способами.
Во-первых, если лазерный гравер достаточно мощный, он может резать материал. Во-вторых, даже если его мощности недостаточно для резки материала, он может обесцветить его визуально отличительным образом с помощью процесса, называемого лазерной маркировкой.
Во многих отношениях лазерные граверы могут быть проще, чем машины, использующие вращающиеся резаки. Причина в том, что будет достаточно простого положения XY — для лазера не требуется ось Z.
У них также есть большое преимущество, заключающееся в том, что лазерный луч не оказывает никакого воздействия на заготовку, поэтому удержание заготовки не является проблемой. Часто заготовка просто ложится на стол лазерного станка, и ее удерживает только сила тяжести.
Материалы, которые можно гравировать
Многие материалы можно гравировать с помощью лазера, в том числе:
- Дерево: лазер карбонизирует или сжигает многие натуральные материалы, такие как дерево и кожа.
- Кожа
- Пластик
- Металлы: металл требует гораздо большей мощности, а иногда и специальных типов лазеров, которые работают на частотах, которые более эффективно работают с металлом.
Материалы с покрытием - . Иногда проще гравировать лазером, который выжигает или обесцвечивает определенное покрытие. Для этих целей существуют специальные покрытия.
Распространенные типы лазеров
| Лазерные диоды | Лазерные граверы очень низкого класса используют лазерные диоды и обычно имеют мощность менее 5 Вт. На самом деле лазерные диоды мощностью 5 Вт встречаются редко, и большинство из них намного меньше. Эти лазеры мало что могут сделать при таких низких уровнях мощности, поэтому они представляют собой скорее любопытство, чем что-либо еще. |
| Газовые лазеры CO2 | Наиболее распространенным типом лазера в лазерных гравировальных станках является CO2-лазер. В этих слоях используется трубка, заполненная газом CO2 (двуокись углерода). У них очень высокая эффективность и качество луча, а также они довольно дешевы. Вот почему они так распространены. Они лучше всего подходят для обработки неметаллических материалов. Лазерные граверы CO2 стали довольно недорогими и общедоступными. Вы можете приобрести лазерный гравировальный станок мощностью 40 Вт на Amazon чуть более чем за 400 долларов. |
| Волоконные лазеры | Волоконные лазеры — это твердотельные лазеры, которые работают, генерируя «начальный» лазерный луч и затем усиливая его в специально разработанных стеклянных волокнах. Их луч в 100 раз более концентрированный, чем у CO2-лазера, что делает их идеальными для обработки металлов. Они также хороши для пластика. |
| Кристаллические лазеры | Кристаллические лазерыочень похожи на волоконные лазеры с точки зрения применения. |
Требования к мощности лазера
Мощность, необходимая для лазера, зависит от материала и желаемой операции.
Например, при резке таких материалов, как дерево и пластик, учитывайте следующие рекомендации по резке:
- Для толщины 1/8″ требуется 30 Вт
- Для толщины 1/4″ требуется 40 Вт
- Для толщины 3/8″ требуется от 50 до 60 Вт
- Для толщины 1/2″ требуется от 75 до 120 Вт
Это приблизительные оценки.
Вы можете использовать лазер меньшей мощности для резки любой толщины, но для этого требуется больше одного прохода, чем предполагают эти оценки.
Выбор правильной мощности лазера может быть сложным, поэтому проконсультируйтесь с представителями производителя, чтобы узнать, что лучше всего подходит для вашего применения.
Дым и токсичные газы от лазерных станков для резки и гравировки
Лазеры работают, нагревая материал, который они разрезают или маркируют. При резке материал обычно испаряется или полностью превращается в газ под действием тепла лазера.
Большинство материалов при этом выделяют дым, а иногда и токсичные пары. Следовательно, часто важно обеспечить хорошую вентиляцию, чтобы выводить пары наружу с помощью вентилятора.

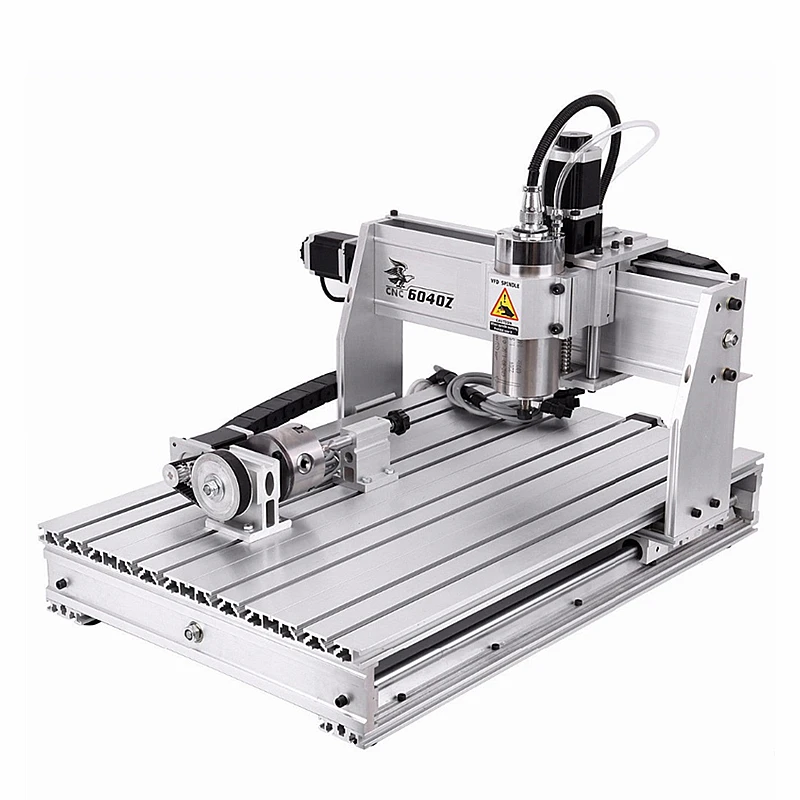

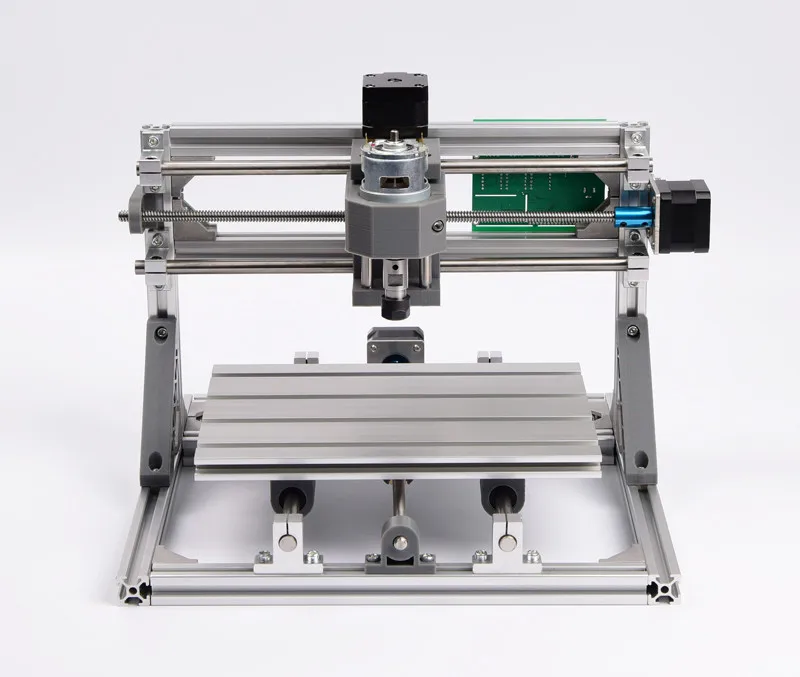

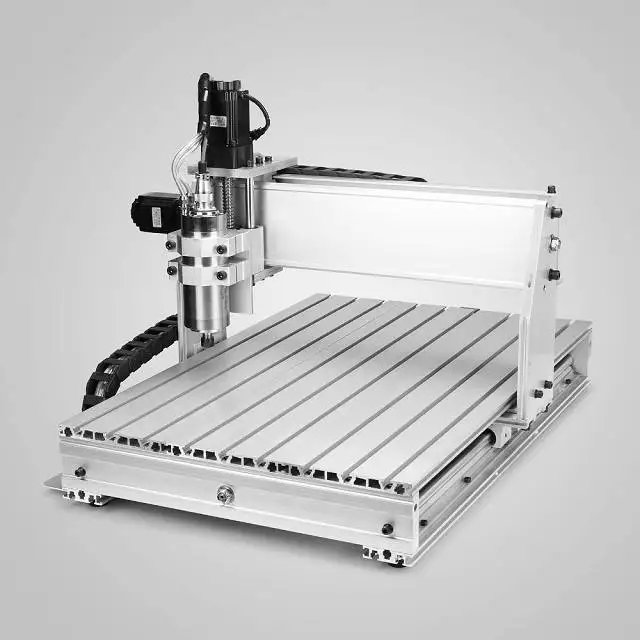

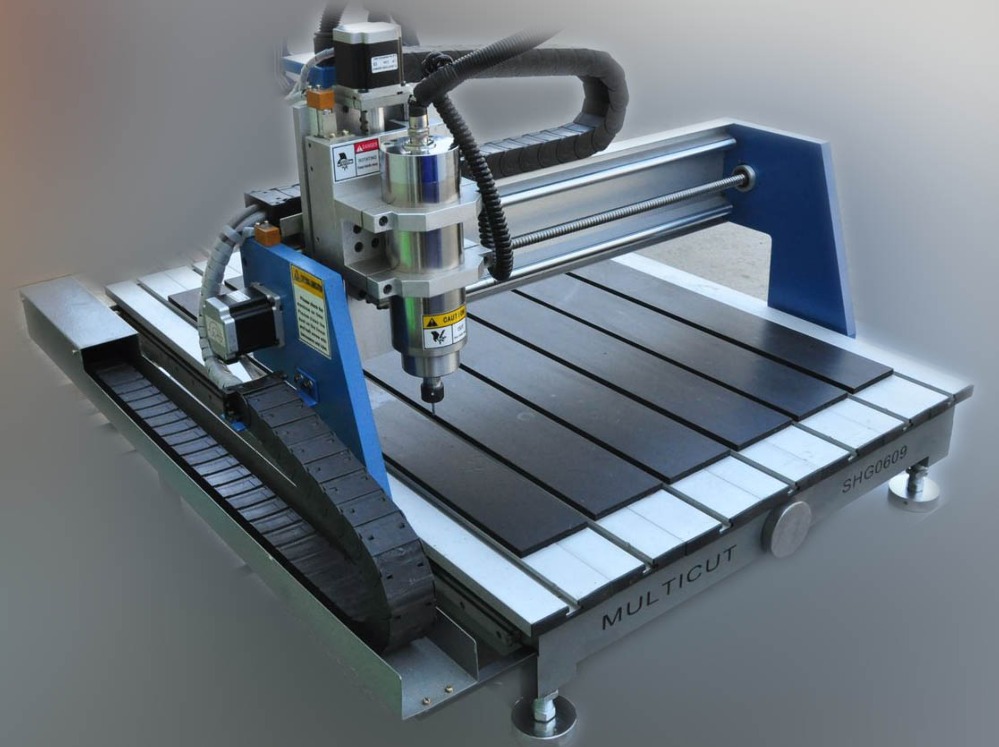

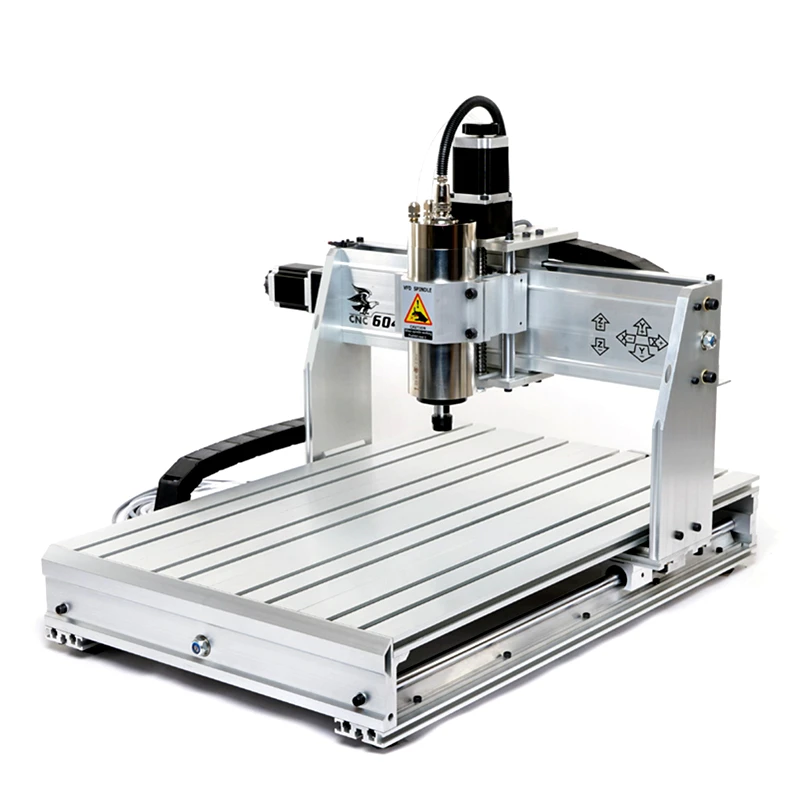

Фрезерный станок и мини-гравировальный станок с ЧПУ
Любой фрезерный станок с ЧПУ можно использовать в качестве гравировального станка с ЧПУ. У некоторых это получается лучше, чем у других.
Одним из факторов, определяющих, насколько хорош станок с ЧПУ для гравировки, является максимальная скорость вращения шпинделя. Инструменты для гравировки, как правило, имеют довольно маленький диаметр, а многие гравируемые материалы довольно мягкие.
Как малый диаметр, так и более мягкие материалы требуют более высоких скоростей вращения шпинделя для гравировки с ЧПУ.
Если на вашем фрезерном станке нет высокоскоростного шпинделя, возможно, стоит добавить вспомогательный шпиндель, если вы выполняете много гравировальных работ с ЧПУ.
Фрезерный станок Bosch Colt, прикрепленный в качестве высокоскоростного вспомогательного шпинделя…
Вот несколько статей об этом: шпинделя к его фрезерному станку с ЧПУ в Бриджпорте.
