Долбежные станки по дереву: видео, фото, принцип работы

При производстве мебели или других конструкций из древесины достаточно часто приходится проводить создание пазов различной формы. Создать глубокий паз прямоугольной формы без специального оборудования практически не возможно. Для решения рассматриваемой задачи достаточно часто используется настольный долбежно-пазовальный станок. Рассмотрим то, какими особенностями обладают долбежные пазовальные станки по дереву и то, как их выбирают.

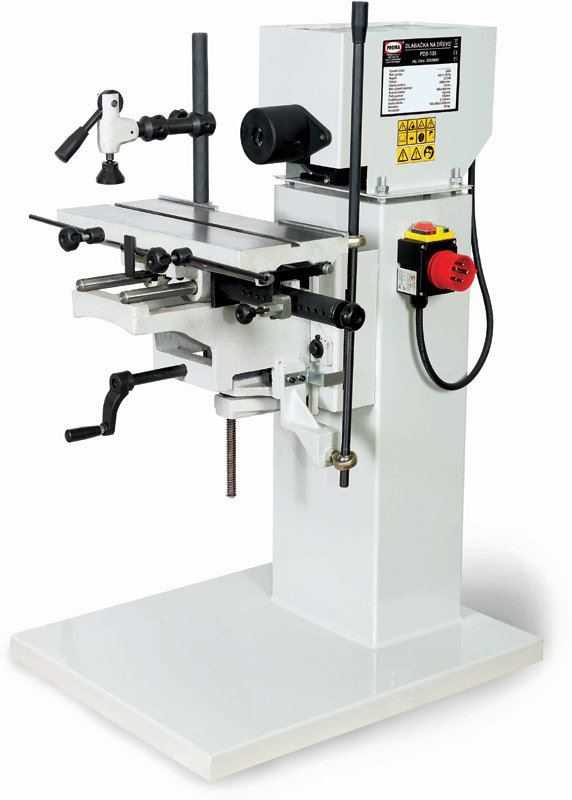

Jet JBM-5

Предназначение

Долбежный станок по дереву – оборудование, используемое для образования пазов различной формы и размеров. Многие модели позволяют проводить смену режущего инструмента для решения конкретной задачи.

Кроме этого долбежник может использоваться для снятия определенного слоя древесины для создания необычного профиля. Конечно, в данном случае производительность оборудования не существенна, но при обработке небольших деталей станок может использоваться и для решения рассматриваемой задачи.

Разновидности

Рассматриваемое оборудование может классифицироваться по многим признакам, но все они имеют сходства, что привело к формированию двух основных групп:

  1. На производстве, где достаточно важным показателем является производительность, используется центробежный деревообрабатывающий долбежный станок. Как правило, он имеет большие размеры, может использоваться для создания различных пазов.

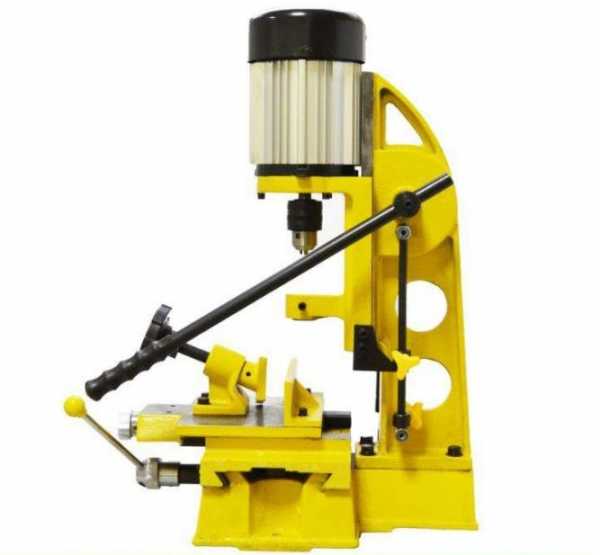

  2. В домашних условиях может использоваться ручной долбежный станок или долбежное сверло по дереву. Подобное оборудование работает по принципу фрезы.

Бытовой долбежный станок по дереву имеет относительно простую конструкцию и невысокую стоимость. Однако промышленный пазовальный станок зачастую по карману исключительно крупным производственным организациям, которые проводят массовый выпуск.

Профессиональное оборудование

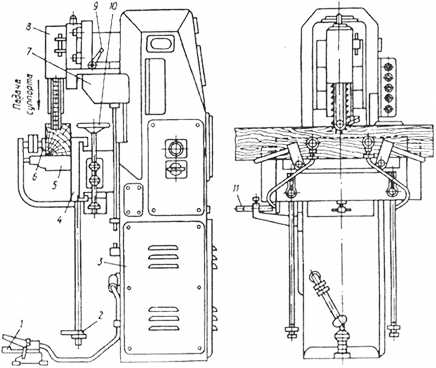

Станок долбежный цепной по дереву наиболее распространен в производстве. Именно на его примере рассмотрим устройство долбежного станка по дереву.

К основным моментам можно отнести:

  1. Специальная цепь является главным элементом конструкции. Она имеет огромное количество отдельных звеньев, которые соединены между собой шарнирным способом. При этом каждое звено представлено фрезерным зубом, который затачивается специальным образом.
  2. Основные узлы предназначены для передачи движения и корректировки процесса обработки. Рассматриваемая цепь натягивается на специальную направляющую планку, по которой и движется цепь. Зубья проводят удаление дерева, после чего образуется стружка и паз.

Как ранее было отмечено, при производстве различных моделей используется практически одинаковая схема долбежного станка по дереву. Она достаточно проста, несколько напоминает сверлильный станок. К основным моментам можно отнести:

  1. Основной элемент конструкции — станина, которой крепятся и другие узлы.
  2. На станине крепится подвижный суппорт, который имеет электродвигатель и стол. Следует учитывать, что узел, на котором проводится крепление заготовки, представлен столом с зажимным элементом.
  3. От электродвигателя вращение передается при помощи ремня. Ременная передача используется при производстве различных конструкций.

Есть модель, которая работает по несколько иному принципу. Суппорт с режущим элементом находится в неподвижном состоянии, а стол может двигаться благодаря механическому или гидравлическому приводу. Бытовой вариант исполнения, как правило, не имеет привод.

Деревообрабатывающий долбежный станок

Долбежный станок основные узлы имеет различного типа в зависимости от эксплуатационных качеств. Примером можно назвать модели с ЧПУ, которые в последнее время пользуются большой популярностью. Популярность связана с возможностью создания пазов, которые имеют высокую точность.

При рассмотрении того, как работает долбежный станок по дереву отметим, что принцип работы зависит от компоновки оборудования: различные типы долбежных станков могут иметь вертикальное или горизонтальное расположение режущего инструмента.

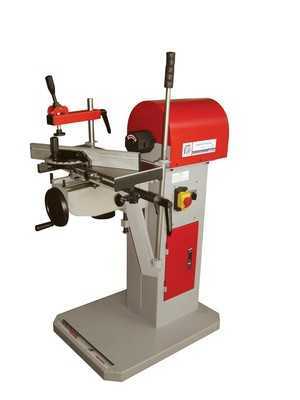

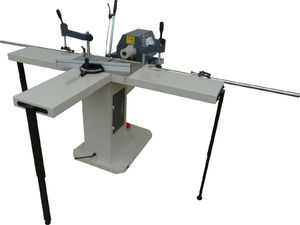

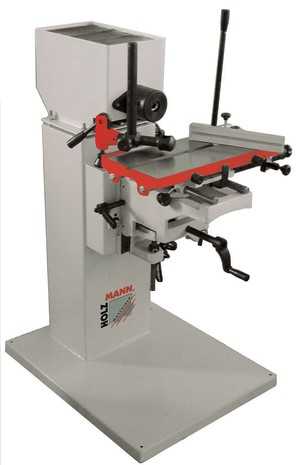

Однако наибольшей популярностью пользуется горизонтальный долбежный станок по дереву, так как подобная компоновка определяет компактность конструкции и возможность ее быстрой наладки.

Рекомендации по выбору

Долбежные станки характеристики может иметь самые различные, так как в продаже встречается несколько сотен или даже тысяч моделей. Рекомендации по выбору следующие:

  1. Особое внимание следует уделять тому, какой максимальный градус наклона салазок имеет конкретная модель. Также нужно уделять внимание вариантам исполнения, который позволяет дополнять конструкцию механизмом поворота.
  2. Каждый станок должен иметь подробную инструкцию по применению. В случае, если в документе указана возможность долбления в упор, то значить модель предназначена для работы с большими заготовками. Ручной долбежный станок по дереву не позволяет проводить обработку подобного рода.
  3. Нужно учитывать и то, какой привод имеет станок. Самый простой долбежник для дерева имеет ручной привод, но большой производительностью обладает только вариант исполнения с гидравлическим или электрическим приводом. Достаточно просто создать подобную конструкцию именно с механическим приводом.
  4. Нужно уделить внимание и производительности, которая зависит от мощности установленного электродвигателя и размеров режущей планки с цепью. Однако стоит учитывать, что с повышение мощности установленного двигателя существенно повышаются и расходы при проведении обработки заготовки. Настольный или бытовой вариант исполнения, как правило, имеет мощность не более 1-2 кВт. Достаточно часто они имеют компактные размеры, имеют небольшой вес, что и определяет популярность в бытовом использовании.

Кроме этого уделяется достаточно много внимания популярности бренда, под которым проводится производство конструкции, а также стоимость. Недорогие модели, как правило, служат относительно небольшой срок, требуют периодического обслуживания.

Самодельные варианты исполнения

Самый дешевый вариант исполнения – самодельная конструкция, которая может быть изготовлена своими руками из подручных средств. Конечно следует учитывать тот момент, что самодельные конструкции обладают меньшей производительностью и надежностью. Однако для решения обыденных задач подойдет и самодельная конструкция.

Достаточно часто самодельный станок имеет деревянный стол, который используется в качестве станины. Многие рекомендуют проводить переделку ручной фрезы. Таким образом можно существенно упростить и ускорить работу. Есть некоторые элементы, которые придется приобрести – электродвигатель и фрезы.

В заключение отметим, что в продаже также можно встретить самодельные варианты исполнения. Они, как правило, имеют более низкую цену, чем промышленные варианты исполнения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Долбежный станок по дереву: описание, изготовление, видео

Содержание: [скрыть]

  1. Типы станков
  2. Правила выбора
  3. Самодельный пазовый агрегат из фрезы
  4. Популярные модели

Сборка мебели или строительных элементов подразумевает формирование в деталях пазов различной глубины, которые соединяются с шипами аналогичного размера. Для ускорения процесса резки технологических соединений мастера используют специальный долбежный инструмент, о котором и пойдет речь в нашей статье. Также мы расскажем, как быстро и просто собрать долбежный станок своими руками с минимальными затратами.

Типы станков

Оборудование с данным функциональным назначением можно разделить на две категории:

  • центробежные долбежные станки с цепью, на звеньях которой расположены резцы долбежные. Применяются на крупных деревообрабатывающих комбинатах и мебельных фабриках;
  • устройство с долбежной головкой для фрезерного станка или подобные ему аналоги со специальным сверлом, которые принято предназначать для выполнения работ в домашних условиях.

Основной деталью центробежных устройств с функцией фрезы является режущая цепь, на звеньях которой находятся острые долбежные резцы для шпоночных пазов. Конструкция состоит из станины, на которой зафиксирован передвижной суппорт с электроприводом, а также рабочего стола со специальными тисками, которыми зажимается заготовка. При включении станка вращение от передачи передается к цепи через звездочку, приводящую в движение режущую деталь, и обеспечивая тем самым долбление паза. Чертеж устройства представлен ниже.

Существуют долбежные станки, рабочий стол которых находится в статичном положении, а рез выполняется за счет подвижного суппорта, и их аналоги с перемещающимся столом на роликовом механизме, где в неподвижном состоянии находится режущая цепь. В данном случае это может быть станок долбежный с механическим приводом или гидравлической системой (гд). Обращаем ваше внимание на то, что при продольном движении заготовки работа выполняется исключительно на долбежном станке с перемещающимся столом. Агрегат, выполняющий долбление пазов при помощи сверла, по своему устройству полностью повторяет традиционный фрезерный станок, без которого не обходится ни одно мебельное производство или столярный цех.

Правила выбора

Если вы хотите работать на эффективном и безопасном оборудовании, при покупке обязательно изучите его описание. Промышленные образцы должны иметь богатое функциональное наполнение, благодаря которому можно будет фрезеровать и просверливать обрабатываемую поверхность. Портативные долбежные станки компактных размеров удобно перемещать с места на место, но они не годятся для резки пазов глубже 100 мм и не могут долго функционировать в непрерывном режиме из-за малой мощности.

Опытные мастера обязательно рекомендуют выяснять, насколько способна разворачиваться долбежная головка станка и каков градус наклона роликового механизма, регулирующего положение стола. Очень желательно, чтобы пазовальный станок позволял осуществлять долбежку в упор, так как данная функция обеспечивает глубокую резку крупногабаритного пиломатериала, если это необходимо. Разумеется, чем богаче комплектация оборудования, тем выше его цена. На современных моделях долбежная головка или станина приводится в движение при помощи электромотора гидравлики, а механические образцы относятся к изделиям прошлого поколения.

Существует несколько критериев, на которые следует ориентироваться при покупке пазовальной фрезы. В первую очередь нужно определиться с габаритами заготовок, которые будут обрабатываться на данном агрегате. Конечно же, важными показателями является мощность, система безопасности и комплектация, которыми обладает долбежное приспособление.

Самодельный пазовый агрегат из фрезы

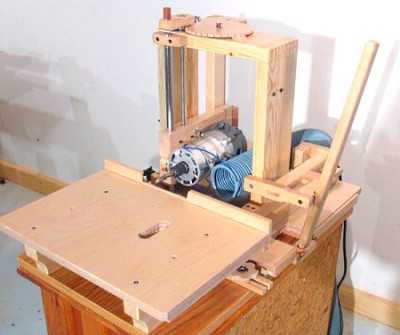

При необходимости всего за пару часов можно собрать долбежный станок по дереву своими руками, ведь цена на серийные образцы немаленькая, а в быту вполне можно обойтись самоделкой. Для изготовления такой самоделки потребуется ручной фрезер, или же может быть собрана самодельная долбежная головка, где левый или правый резец долбежный подбирается в зависимости от конкретного вида работ.

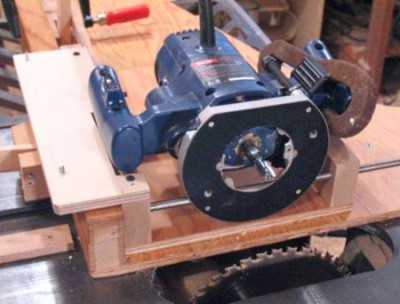

Итак, ручную фрезу необходимо крепить по уровню, строго горизонтально относительно рабочей площадки, что позволит упростить сверление аккуратных пазов и отверстий. В качестве основы подойдет лист плотной фанеры (10 мм), а размеры площадки рассчитываются с учетом габаритов инструмента. Жесткую фиксацию обеспечивают бруски, которые подкладывают под ручки агрегата, после чего конструкцию дополнительно прижимают металлическим стержнем.

Такой самодельный долбежный станок, как на фото выше, готов к функционированию, однако чтобы канавка формировалась качественнее, его необходимо немного доработать, а именно, снабдить рычагами с перпендикулярной направляющей. К представленной выше самоделке потребуется дополнительный лист фанеры большего размера, на котором необходимо просверлить отверстия, и через них закрепить брусок с рычагом позади фрезерной установки. На готовой площадке также устанавливается брусок, обеспечивающий подвижную фиксацию штока. Так мастер сможет контролировать уровень глубины реза.

Чтобы добиться поперечного перемещения на станине, устанавливается еще один рычаг, с той разницей, что он будет соединен штоком с большим листом фанеры, и здесь также потребуется усиливающий брусок. В качестве направляющих салазок обычно применяют тонкие деревянные планки. Если данный принцип действия перенести на рабочий стол в зеркальном отображении, фреза будет установлена в статичном положении, а обработка материала здесь проводится путем перемещения столешницы. При сборке долбежника своими руками затраты будут минимальны, а его цена намного меньше серийного оборудования.

Популярные модели

Если вам нужен профессиональный долбежный инструмент, цена которого соответствует его качеству и возможностям, рекомендуем ознакомиться с наиболее популярными образцами станков и специальных приспособлений к ним, которые рекомендованы для работы опытными мастерами.

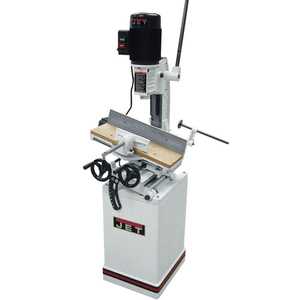

JET JBM-5 (25290 руб)

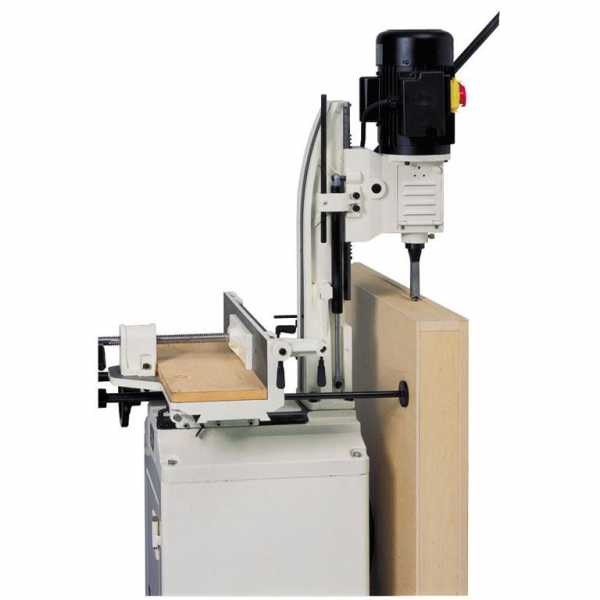

Настольный долбежный станок Jet (Джет)снабжен мощным двигателем. Станина выполнена из чугуна и стали, что придает оборудованию необходимую устойчивость. Агрегат позволяет настраивать уровень глубины. Комплектация включает в себя втулку для различных резцов, фиксационную деталь для заготовок и сверлильный патрон.

Корвет 91 Pro (22855 руб)

Долбежный станок по дереву предназначен для сверления пазов и квадратных отверстий в древесине, укомплектован пятью насадками, в число которых входит сверло и долото квадратной конфигурации. Плавное перемещение стола по салазкам обеспечено механизмом, регулирующим скоростной режим.

LBM 200 (87883 руб)

Сверлильно пазовальные станки LBM 200 формируют продольные пазы и круглые отверстия. Аппарат позволяет фиксировать длину и глубину реза. Сверлильная головка управляется одной рукой и настраивается по высоте специальным маховиком. Профессиональный инструмент отличается длительной и надежной работой.

7Д430 (2460000 руб)

Устройство предназначено для формирования пазов и канавок на плоских поверхностях. Станок предусматривает продольное перемещение стола диаметром 630 мм относительно режущего элемента и применяется на небольших производственных предприятиях.

7А420 (85000 руб)

Станок с механическим приводом за счет поворота рамы с резаком позволяет обрабатывать детали под наклоном, не меняя их позиции. Агрегат не может встраиваться в автоматическую линию, отличается надежной работой и высокой производительностью.

7А412 (80000 руб)

Благодаря круговой подаче стола на станке данной модели можно обрабатывать круглые заготовки. При условии установки делительного приспособления можно формировать колеса с зубчатой структурой. Станок отличается длительной надежной работой и высокой безопасностью процесса.

675 П (630000 руб)

Универсальный фрезерный станок характеризуется высокой точностью реза. Заготовка может фиксироваться как в горизонтальном, так и в вертикальном положении. Комплектуется дополнительными приспособлениями, которые существенно расширяют функциональные возможности оборудования. На станок может устанавливаться сверлильно пазовальная приставка VDA-315.

derevo-s.ru

Долбежный станок по дереву своими руками: чертежи, видео и фото

Долбежный станок по дереву позволяет выполнять выборку канавок, делать гнезда и пазы. В зависимости от конфигурации, оборудование способно работать по дереву и металлу. Сверлильно-долбежные устройства работают на основе резца, который вращается вокруг собственной оси, выполняет возвратно-поступательные движения, перемещаясь перпендикулярно относительно рабочего стола.

Содержание статьи

Особенности долбежного устройства

Фото станка

Прежде чем вы решите собрать долбежный станок по дереву своими руками, необходимо изучить его устройство. Наглядные видео, подробные чертежи и руководства дадут возможность сделать действительно качественный, функциональный станок.

  • Долбежный станок — это конструкция, которая состоит из полого основания;
  • На основании долбежного устройства устанавливается стойка;
  • Во внутренней части колонны располагается приводной механизм;
  • Под колонной долбежного агрегата нашлось место для электродвигателя станка;
  • С лицевой части стойки предполагается установка долбежника. Этот элемент обычно называют долбяк;
  • Снизу долбяка размещен держатель резцов;
  • Исполнительный механизм может менять свое положение относительно рабочего стола за счет специальных зажимов;
  • Ход долбежного элемента определяет, какую длину может иметь обрабатываемая заготовка;
  • Уровень положения долбежного устройства меняется относительно обрабатываемой детали;
  • Гидравлическая или механическая тяга отвечает за работу привода ползуна.

Долбежные станки получили широкое распространение в сферах производства, где предполагается обработка древесины. Это столярные цеха, мебельные фабрики, производители деревянных окон, дверей и пр.

На производствах используются промышленные долбежные станки. Наиболее крупные из них отличаются внушительной амплитудой перемещения ползуна и большим поперечником рабочего стола (столешницы). Эти параметры составляют порядка 160 сантиметров.

Делаем долбежный агрегат своими руками

Чертеж станка

Изготовить самодельный долбежный агрегат для работы по дереву — решение достаточно распространенное. Это обусловлено тем, что стоимость заводского оборудования высока. Не каждый домашний мастер или начинающий производитель готов потратить такие деньги.

Хотя весомые преимущества у заводских моделей долбежных устройств есть:

  • Высокое качество сборки;
  • Повышенная точность обработки;
  • Идеальная балансировка узлов;
  • Высокоэффективные долбежные и сверлильные элементы;
  • Долговечность конструкции.

Если вам необходим станок для налаживания небольшого мебельного производства или открытия целого цеха, обойтись малой кровью в лице самодельного станка не удастся. Здесь стоит отдать предпочтение заводскому оборудованию.

Для домашних мастеров, которые хотят оборудовать долбежным станком собственный гараж, небольшую мастерскую, можно подумать над вариантом самостоятельной сборки долбежного станка по дереву.

Чтобы собрать агрегат, вам необходимо:

  • Обзавестись свободным временем. Оба варианта, которые мы предлагаем, достаточно трудоемкие и потребуют потратить на сборку станка не один час;
  • Купить или отыскать чертежи, инструкции и видео руководства. В качестве дополнения к нашей инструкции они будут незаменимы;
  • Собрать комплектующие и подготовить инструменты.

Предлагаем вам пойти по одному из двух путей создания самодельного станка.

  1. Собрать оборудование из подручных материалов. На такой станок уйдет много сил и времени, но результат окажется довольно бюджетным.
  2. Использовать ручной фрезер как основу для создания станка. Менее энергозатратный вариант, имеющий свои нюансы.

Станок из подручных материалов

Если у вас отсутствуют хотя бы начальные навыки токаря и сварщика, браться за данный станок не стоит. Если же с опытом в сварке и точении все хорошо, тогда собирайте необходимые компоненты для будущего долбежного станка:

  • Электромотор. Можете использовать двигатель от стиралки;
  • Швеллер;
  • Толстую фанеру;
  • Металлические уголки размером 30 на 30 и 50 на 50 миллиметров;
  • Металлические штыри;
  • Обрезки от труб;
  • Гайки;
  • Струбцины в качестве фиксаторов.

Далее следуйте поэтапно:

  1. Сварите из швеллера прочную раму будущего станка. По ней будет двигаться платформа. Слева на конце швеллера приварите небольшую площадку, которая послужит для установки мотора станка. Не забудьте просверлить пару отверстий под болты.
  2. Справа на швеллере приваривается пластина из металла. Ее длина должна соответствовать длине каретки. С каждой из сторон швеллера оставьте выступы по 50-70 миллиметров. На выступающие элементы приварите уголки размером 30 на 30 мм. Угол должен быть направлен вверх. Данный компонент послужит в роли рельс для каретки станка.
  3. На рельсы наложите аналогичные отрезки уголков, перпендикулярно приварите рельсы, необходимые для поперечного движения. На них накладываются вторые, приваренные уже к платформе элементы. Из уголка выполняется сборка платформы. Площадку можно изготовить из листа фанеры.
  4. На платформе зафиксируйте струбцины. Их изготавливают из труб, гаек и штырей.
  5. Подключите электропроводку к мотору.
  6. Перед эксплуатацией тщательно обработайте рельсы солидолом.

Станок из фрезера

Если вы решите собрать агрегат на основе ручного фрезера, получите определенные преимущества:

  • Фреза и участок обработки будут на виду, что позволит четко контролировать все процессы;
  • Фрезам можно задавать уровень перемещения в горизонтальной плоскости, а потому на разных заготовках легко сделать одинаковые отверстия, гнезда, пазы.

Данный самодельный агрегат собирается из:

  • Деревянного бруска;
  • Листа фанеры толщиной 10 мм;
  • Металлического штыря;
  • Саморезов;
  • Электролобзика;
  • Шуруповерта.

Все эти инструменты и материалы пригодятся в процессе сборки. Ну и конечно сам ручной фрезер, без которого станок собрать будет невозможно.

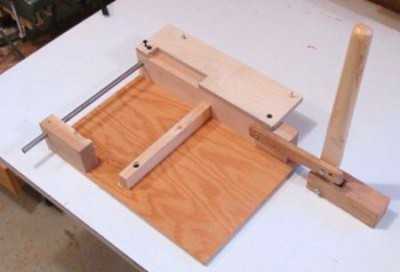

  1. Вырежьте из листа фанеры элемент прямоугольной формы. Размеры рассчитывайте исходя из габаритов используемого ручного фрезерного устройства.
  2. Закрепите саморезами пару брусков на кромках. На эти бруски в последующем будут опираться ручки вашего фрезера, потому важно грамотно рассчитать высоту. Следите за тем, чтобы фрезер располагался ровно по уровню. Если вы все сделаете верно, ось электродвигателя окажется горизонтально установленной.
  3. Чтобы закрепить фрезер своими руками, воспользуйтесь металлическими штырями. Чтобы выполнить фиксацию, в брусках и на основании высверлите соответствующие отверстия под крепления.
  4. Завершив установку фрезера, вы можете применять данный агрегат как долбежно-сверлильный механизм. При этом перемещение и удержание потребуется выполнять вручную. Если вы хотите повысить уровень эргономики станка, добавьте к конструкции толкатели-рычаги.
  5. Для этого из листа фанеры вырезается прямоугольник. На его длинный край саморезами фиксируется деревянный брусок. К бруску прикручивается рычаг-толкатель. Он должен быть продольно расположен. С его помощью вы сможете осуществлять перемещения станка по глубине обработки. Для продольного перемещения можно установить направляющие, ограничив ход фрез с помощью стопоров на брусках.

Долбежное оборудование по дереву может применяться на крупных производствах и домашних условиях.

tvoistanok.ru

Долбежный станок по дереву - характеристики и назначение

Во время изготовления мебели или прочих конструкций из древесины довольно часто возникает необходимость создания пазов различной формы. Сделать глубокий паз прямоугольной формы без специализированного устройства просто нереально. Для решения таких задач используют долбежный станок по дереву. В этой статье мы разберемся, какие существуют разновидности долбежных станков и как сделать подобное устройство самостоятельно.

Долбежный станок – это станок, который применяют для формирования пазов разной формы и размеров. В большей части станков можно сменить режущий инструмент, чтобы справиться с конкретной задачей. Также это устройство можно применять, чтобы снять определенный слой древесины для создания уникального профиля. Естественно, в этом случае производительность оборудования не значительна, однако в процессе работы с небольшими деталями станок можно использовать и для решения рассматриваемой задачи.

Виды

Долбежные станки классифицируют по многим признакам, однако все они в чем-то схожи, что и стало причиной создания двух основных групп:

  • в условиях производства, где важную роль играет уровень производительности, пользуются центробежным деревообрабатывающим долбежным станком. Зачастую он отличается крупными размерами, и способен создавать самые разные пазы
  • для домашней мастерской больше подойдет ручной долбежный станок или долбежное сверло по дереву. Такое устройство функционирует по принципу фрезы.

Бытовое долбежное устройство отличается простой конструкцией и низкой стоимостью. Промышленный долбежно пазовальный станок чаще всего используется только на крупных производственных заводах вследствие своей высокой цены. Такое оборудование рассчитано на массовое производство. организациям, которые проводят массовый выпуск.

Рассмотрим конструкцию станка на примере долбежного цепного устройства.

Основные моменты:

  • особая цепь – это основной элемент конструкции. Она обладает очень большим количеством отдельных звеньев, соединенных между собой шарнирным способом. Стоит отметить, что каждое звено представлено фрезерным зубом, затачиваемым особым образом
  • главные узлы устройства необходимы для передачи движения и корректировки процедуры обработки. Эту цепь натягивают на специальную направляющую планку, по которой она и двигается. Зубья удаляют древесину формируя паз и стружку.

Отметим, что в процессе изготовления разных моделей применяется практически одинаковая схема долбежного станка. Она довольно проста, чем-то похожа на сверлильный станок. Главным элементом всего станка является станина, потому что на нее монтируют все остальные узлы. На станине закреплен подвижный суппорт, оснащенный электродвигателем и столом. Учтите, что узел, на котором осуществляется крепление заготовки, представляет собой стол с зажимным элементом. Электродвигатель отвечает за передачу вращения при помощи ремня. Ременную передачу применяют в процессе производства различных конструкций.

Однако, существуют и модели, которые работают иначе. Суппорт с режущим элементом неподвижен, тогда как стол способен двигаться посредством механического или гидравлического привода. Бытовые модели, зачастую не имеют привода. О том, какие бывают долбежные станки, видео расскажет более подробно.

Различные виды долбежных станков могут иметь вертикальное или горизонтальное расположение режущего инструмента. Самым популярным можно назвать горизонтальный долбежный станок по дереву, поскольку он компактный и с ним легко работать.

Как выбрать?

Долбежный станок, характеристики которого могут сильно отличаться, представлен в магазинах самыми разными моделями. Чтобы сделать правильный выбор, стоит соблюдать следующие рекомендации:

  • обратите внимание на максимальный градус наклона салазок, которые могут отличаться в разных моделях. Кроме этого, уделите внимание вариантам исполнения, позволяющим монтировать механизм поворота
  • у любого станка должна быть детальная инструкцию по применению. Когда в документе указывается возможность долбления в упор, это означает, что модель предназначена для работы с крупными заготовками. При помощи ручного долбежного станка такую работу осуществить не получится
  • обратите внимание и на тип привода. Наиболее бюджетные варианты оснащены ручным приводом, однако высокого уровня производительности можно достичь только с гидравлическим или электрическим приводом
  • также важным моментом является производительность, которая зависит от мощности установленного электродвигателя и габаритов режущей планки с цепью. Отметим, что повышение мощности установленного силового агрегата в значительной степени повышает и затраты на обработку заготовки. Настольные или бытовые модели чаще всего имеют мощность не выше 1-2 кВт. Они отличаются небольшими размерами, малой массой. По этим причинам они столь востребованы для бытового использования.

Кроме этого, обязательно обратите внимание на фирму производителя. Подобное оборудование лучше приобретать от известных компаний. Как правило, такие станки служат намного дольше и ломаются реже.

Самодельный пазовый станок из фрезы

Даже начинающему мастеру под силу сделать долбежный станок по дереву своими руками. Поскольку стоимость таких устройств довольно высокая, в условиях домашней мастерской вполне можно обойтись самодельным станком. Чтобы создать такой аппарат понадобится ручной фрезер, или можно собрать самодельную долбежную головку, где левый или правый резцы подбирают в зависимости от определенного вида работ.

Для того, чтобы создать фрезерно-долбежный станок, нужно закрепить ручную фрезу по уровню, в строго горизонтальном положении к рабочей площадке, что даст возможность облегчить сверление аккуратных пазов и отверстий. За основу модно взять плотный фанерный лист не менее 10 мм. Габариты площадки рассчитывают, учитывая габариты инструмента. Жесткая фиксация обеспечивается брусками, которые подкладывают под ручки агрегата. Далее всю конструкцию нужно дополнительно прижать металлическим стержнем.

Таким образом, наш станок уже готов к работе, но для того, чтобы канавка получалась более качественная, его можно еще немного усовершенствовать. Чтобы получать более качественную продукцию, нужно оборудовать станок рычагами с перпендикулярной направляющей. Необходимо взять еще один лист фанеры более крупного размера. На нем нужно просверлить отверстия, через которые закрепить брусок с рычагом сзади фрезерного устройства. На готовую площадку также установить брусок, который обеспечит подвижную фиксацию штока. В такой системе у мастера будет возможность контролировать уровень глубины реза.

Для того, чтобы осуществлялось поперечное перемещение, на станине нужно установить еще один рычаг, с той только разницей, что его нужно соединить при помощи штока с большим листом фанеры. Тут также не обойтись без усиливающего бруска. Направляющими салазками могут выступить тонкие деревянные планки. Если этот принцип действия перенести на рабочий стол в зеркальном отображении, то фреза окажется в статичном положении, а обработка материала будет проводиться при помощи перемещения столешницы. В процессе сборки станка вы потратите минимум денег.

Технические характеристики:ГД200ГД320ГД500
Длина хода долбяка, мм 20...200 120...320 120...500
Расстояние от поверхности стола до нижнего торца направляющих долбяка, мм 320 500 710
Расстояние от наружной поверхности резцовой головки до станины (вылет), мм 450 615 710
Высота обрабатываемого изделия, мм, при обработке:
- наружной поверхности 300 500 630
- внутренней поверхности 100 250 325
Скорость рабочего хода долбяка, м/мин 13940 13940
Диапазон подач стола на один двойной ход долбяка:
- продольных, мм 0,1...1,2 0,1...2,5 0,2...2,5
- поперечных, мм 0,1...1,2 0,1...2,5 0,2...2,5
- круговых, град 0,07...0,8 0,1...1,4 0,1...1,4
Диаметр рабочей поверхности стола, мм 500 770 940
Габаритные размеры, мм
- длина 1900 2850 3440
- ширина 1270 2160 2760
- высота 2175 3010 3465
Масса, кг 2000 5660 8160

wood-prom.ru

Как выбрать долбёжный станок по дереву и обзор популярных моделей

Для столярных конструкций, состоящих из нескольких соприкасающихся деталей, нужна надёжная фиксация. Применение клея, без усиливающих элементов, допускается только при большой площади соприкосновения. Долбёжный станок обеспечивает надёжную фиксацию отдельных фрагментов на маленькой площади.

Основная задача долбёжного станка по дереву — создание гнёзд, пазов, отверстий. А они нужны, чтобы служить узлом для штифтов, гребней, шипов. Точный подбор элементов и использование хорошего клея, гарантируют надёжное крепление всей конструкции (оконных рам, дверных полотен, фрагментов мебели).

Долбёжный станок по дереву, выполняет функции сверлильного из-за схожести конструкций. Основное отличие — передвижная каретка, с помощь которой создаются длинные и ровные пазы. Для этого используют специальный инструмент — долота и спиральные сверла, квадратного сечения.

Устройство долбёжного станка по дереву

В долбёжном станке главный рабочий инструмент — полое долото, в котором вращается сверло. В корпусе детали есть специальная прорезь, для вывода стружки наружу во время работы. Долбёжные станки различаются размером пазов, который зависит от установленного инструмента. При покупке оборудования нужно обратить внимание на следующие моменты:

  • Размер паза.
  • Максимальный и минимальный углы наклона.
  • Размер рабочей поверхности.
  • Мощность двигателя.

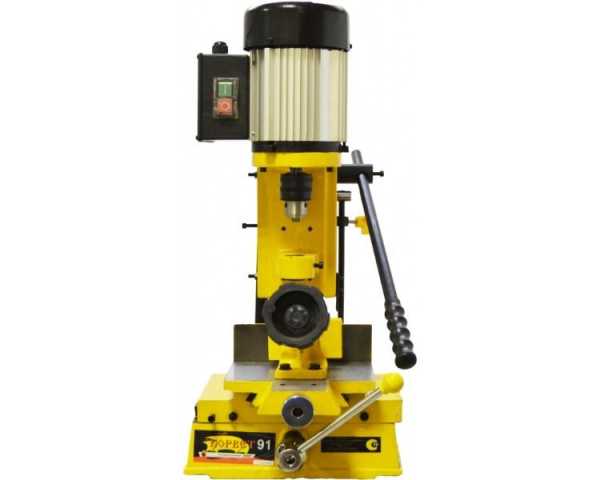

Долбёжный станок Корвет 91 Pro

Предназначен для сверления в древесине пазов, гнёзд, отверстий и шипов, в форме прямоугольника. Работа осуществляется пазовой насадкой, которая состоит из квадратного долота и спирального сверла.

Особенности:

    • Оснащается асинхронным двигателем.
    • Магнитный пуск защищает оборудование от самопроизвольного пуска, после внезапного отключения электропитания.
    • В стандартную комплектацию входят 5 пазовальных насадок.
    • Рабочий стол может перемещаться по салазкам (ласточкин хвост), с возможностью настройки плавности хода, для избежания вибрации.
    • Оснащается механизмом перемещения бабки, с регулировкой скорости хода.
    • Вес бабки компенсируется пневматическим амортизатором.
    • Заготовка фиксируется струбциной.
    • Глубина выборки задаётся ограничителем.

Характеристики:

  • Напряжение — 220В.
  • Ход резца — 105 мм.
  • Диаметр стола — 200х120 мм.
  • Масса — 41 кг.
  • Размеры — 670х470х350 мм.

Долбёжный станок Корвет 92 Master

Используется для создания отверстий, пазов, гнезд в древесине.

Особенности:

  • Асинхронный двигатель.
  • Магнитный пуск, предотвращает самостоятельный запуск станка, после незапланированного отключения электропитания.
  • Пазовые насадки на 5 размеров, входят в базовую комплектацию.
  • Салазки «ласточкин хвост», осуществляют свободное перемещение по рабочей поверхности, с возможностью настрой плавности хода.
  • Скорость перемещения бабки регулируется, что даёт возможность устранить люфт.
  • Пневматический амортизатор компенсирует влияние веса бабки.
  • Струбцина фиксирует заготовку в вертикальной и горизонтальной плоскости.
  • Контроль глубины паза и расстояние до отверстий, осуществляется линейкой.
  • Глубина выборки контролируется ограничителем.

Характеристики:

  • Напряжение — 220В.
  • Ход резца — 210 мм.
  • Диаметр стола — 400х150 мм.
  • Масса — 108 кг.
  • Размеры — 500х400х630 мм.

Долбёжный станок Jet 720HD

Модель Jet 720 HD, оборудование промышленного класса, отличается повышенной надёжностью, высокой мощностью и универсальностью, что достигается особенностью конструкции, позволяющей настройку аппарата в зависимости от задачи.

Рабочий стол изготовлен из чугуна с возможностью горизонтального поворота в 45°, что удобно для изготовления угловых пазов. А поворот на 90° влево, позволяет работать с дверным полотном (нижняя сторона заготовки фиксируется на упоре). Если деталь слишком габаритная и рабочая поверхность мешает нормальному размещению, она легко снимается.

Крестообразные направляющие находятся в основании колонны, подача осуществляется рычагами. Для работы с серийными заготовками используются ограничители хода и торцевые упоры.

Особенности:

  • Механизм подачи заготовки — реечный с упором.
  • Настраиваемая глубина долбления.
  • Продольный упор материала.
  • Заготовка фиксируется винтовым пережимом.
  • Резец перемещается по трём осям.
  • Движение по вертикальной и горизонтальной осям регулируется.
  • Рабочую поверхность можно наклонять.
  • Основание рабочего стола выполнено из чугуна с деревянной накладкой.
  • Рабочая поверхность легко снимается и хранится на специальном кронштейне.
  • Настраиваемый нижний упор облегчает работы с высокими заготовками.

Комплектация:

  • Сверлильный патрон с ключом.
  • Втулки для резцов 3/4, 5/8, 13/16.
  • Торцевой упор.
  • Накладка для рабочего стола.
  • Винтовой прижим.
  • Подставка с отсеком для инструментов.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 155 мм.
  • Диаметр стола — 370 мм.
  • Масса — 220 кг.
  • Размеры — 650х550х2030 мм.

Долбёжный станок Jet 719A

Оборудование подойдёт для нанесения на заготовку из дерева канавок, пазов, любых профилей (не сквозных, с небольшим расстоянием для инструмента).

Особенности:

  • Конструкция изготовлена из серого чугуна.
  • По высоте, перемещении осуществляется по рейке, оснащённой амортизатором.
  • Координатный стол настраивается.
  • Заготовка зажимается устройством.
  • Головка станка поворачивается на 180°, что пригодится при изготовлении паза в готовой двери.

Комплектация:

  • Сверлильный патрон.
  • Подставка с ящиком.
  • Конечные упоры.
  • Настраиваемый прижим.
  • Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 200 мм.
  • Диаметр стола — 180 мм.
  • Масса — 125 кг.
  • Размеры — 650х500х1760 мм.

Долбёжный станок ET JBM-5

Особенности:

  • Мощный двигатель, рассчитанный на продолжительную работу.
  • Высокая устойчивость обеспечивается каркасом из чугуна и стали.
  • Сверлильный патрон легко обслуживается за счёт боковых окошек и длинного ключа.
  • Реечная передача настраивается с помощью рычага, а вес компенсируется амортизатором.
  • Настраиваемый упор глубины.

Комплектация:

  • Сверлильный патрон на 10 мм.
  • Фиксатор для заготовки.
  • Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 120 мм.
  • Диаметр стола — 180 мм.
  • Масса — 20 кг.
  • Размеры — 370х350х800 мм.

Долбёжный станок S315TGI

Предназначен для изготовления фасонных и плоских поверхностей из дерева, получения пазов, шпоночных канавок. Аппарат универсален, подходит для обработки крупных и тяжёлых деталей. Конструкция позволяет осуществлять долбление «в упор» с применением резца 5 мм и обработкой поверхностей под углом 45°, благодаря поворотным салазкам.

Особенности:

  • Конструкция изготовлена из серого чугуна.
  • Двигатель спроектирован для непрерывной работы на протяжении длительного времени.
  • Оснащается ручками для настройки положения рабочего стола.
  • Закрытое основание.
  • Автоматическая остановка аппарата.
  • Частотный модулятор регулирует скорость хода.
  • На дисплее отображаются текущие настройки.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 315 мм.
  • Диаметр стола — 215 мм.
  • Масса — 1600 кг.
  • Размеры — 1000х1450х2250 мм.

Долбёжный станок S200TGI

Эксплуатируется для изготовления пазов, шпоночных канавок на деталях из дерева.

Особенности долбёжного станка S200TGI:

  • Конструкция позволяет делать долбление на малом расстоянии, с использованием 5 мм резца.
  • Работа с тяжёлыми деталями обеспечивается лёгкостью переналадки.
  • Основание изготовлено из серого чугуна.
  • Мощный двигатель, рассчитанный на долгую работу.
  • Автоматическая остановка после завершения работы.
  • Настраиваемая скорость хода.
  • Дисплей с отображением настроек.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 200 мм.
  • Диаметр стола — 215 мм.
  • Масса — 1000 кг.
  • Размеры — 840х1450х1850 мм.

Долбёжный станок ГД320

Аппарат оснащён гидравлическим приводом для облегчения обработки фасонных и плоских поверхностей. На этой модели, помимо деревянных, можно обрабатывать стальные и чугунные изделия. Масса детали не должна превышать 500 кг. Скорость долбяка регулируется с помощью переключателя, размещённого на передней панели.

Рабочий стол имеет три настрой перемещения: круговое, поперечное и продольное. Разделить заготовку на заданное число частей, поможет поворотный механизм стола. Специальный режим, автоматически прекращает работу при достижении конца заготовки. Конструкция позволяет осуществлять долбление «в упор», при перегибе резца на 5 мм.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 320 мм.
  • Диаметр стола — 770 мм.
  • Масса — 5660 кг.
  • Размеры — 2850х2160х3010 мм.

Долбёжный станок LTT MS3016

Используется для долбления пазов и сверления отверстий в заготовках из древесины при мелкосерийном производстве. Основание сварное, коробчатой формы, на котором монтируется рабочий стол и сверлильное устройство. Пазовый механизм включает шпиндель и устройство перемещения. Подъем и опускание обеспечивается маховиком.

Особенности:

  • Зона резки расположена в безопасном месте с максимальным обзором.
  • Подачу инструмента можно осуществить одной рукой, что значительно облегчает работу.
  • Штанговые упоры настраивают размеры обработки.
  • Шпиндель установлен раздельно с электродвигателем, что увеличило точность работы.
  • Работает от сети 230В, возможна установка в любом цеху.
  • Включение и выключение станка осуществляется двумя кнопками.
  • Парные направляющие обеспечивают плавный ход и точность работы.
  • Широкий ход рабочего стола (до 140 мм), позволяют применять оборудование практически для любых работ по дереву.

Оцените статью: Поделитесь с друзьями!

stanok.guru

видео-инструкция по монтажу своими руками, особенности самодельных долбежников, сверла, цена, фото

Все фото из статьи

Изготовление мебели или строительных конструкций из дерева сопряжено с необходимостью обустройства глубоких прямоугольных пазов и подгонки шипов под эти пазы. Если для разовой работы можно воспользоваться дрелью и стамеской, то на производстве применяются долбежные станки по дереву. О принципе их работы, а также возможности собрать такое оборудование своими руками мы и поговорим далее.

Фото центробежного долбежного станка.

Какие бывают станки

В принципе выбор здесь невелик, подобное оборудование бывает двух типов:

  1. На больших производствах зачастую используются центробежные станки с режущей цепью.
  2. Для более скромных масштабов или работы в домашних условиях мастера применяют долбежное сверло по дереву, функционирующее по аналогу фрезы.

Профессиональное оборудование

Главным элементом центробежного станка является специальная цепь, состоящая из отдельных звеньев соединенных шарнирным способом. Каждое звено имеет остро заточенный фрезерный зуб.

Сама цепь натянута на направляющую планку, в нижней части которой установлен ролик, а верхняя часть планки оборудована звездочкой, которая собственно и приводит в движение механизм.

Схема долбежного станка с цепью.

Устроено такое оборудование относительно просто. На общей станине закреплен подвижный суппорт с электродвигателем и установлен стол с механизмом фиксации, в который и зажимается деталь. При запуске электродвигателя вращение посредством ременной или шестеренчатой передачи подается на звездочку, которая приводит в движение цепь.

При общей схожести принципа действия, существуют станки, на которых рез осуществляется посредством подвижного суппорта, при неподвижном столе. И станки, в которых фрезерная цепь закреплена неподвижно, а стол в свою очередь оборудован роликовыми салазками, приводимыми в движение механической или гидравлической системой.

Станок с подвижным суппортом.

Важно: продольное движение заготовки относительно режущего механизма, в обоих видах станков осуществляется только перемещением стола.

Цепные долбежные станки по дереву, отличаются устойчивостью к нагрузкам и существенным сроком эксплуатации. Но сечение отверстия будет строго соответствовать сечению цепи и чтобы его изменить нужно, менять саму цепь.

Плюс цепь при врезке в массив откалывает края отверстия, делая их не ровными. Но этот дефект присущ только старому оборудованию с нестабильным прижимным механизмом.

Важно: что касается станков, в которых режущим механизмом является долбежное сверло по дереву, то их устройство аналогично стандартным фрезерным станкам для дерева, которые чаще всего и используются в работе.

Фото долбежного станка фрезерного типа.

Рекомендации по выбору оборудования

Промышленное оборудование должно отличаться не только надежностью, но еще и серьезным функциональным наполнением, чтобы в случае частичного перепрофилирования вам не пришлось покупать новый станок.

  • Следует обратить внимание, на какой угол может быть развернута резцовая головка, а также максимально возможный градус наклона салазок. Кроме того, желательно чтобы рабочая зона имела возможность дополнительной комплектации механизмами поворота.
  • Если инструкция содержит указание о возможности долбления в упор, то это говорит о наличии приспособления для работы с габаритными изделиями и серьезной глубины реза.

Профессиональные долбежные сверла по дереву.

  • Особое внимание стоит уделить приводу движения стола или режущей головки. Современное оборудование оснащается только электрическими или гидравлическими приводами. Механические модели использовались раньше и если вам, предлагается станок с таким приводом, то он, либо старый, либо самодельный.
  • Портативное, переносное оборудование для серьезного производства с большой нагрузкой не годится. Такие механизмы не рассчитаны на долбление отверстий глубже 100 мм, они не смогут долго работать в непрерывном режиме, плюс мощность у них оставляет желать лучшего. По сути, главным достоинством здесь является приемлемая цена.

Если коротко сформулировать основной набор факторов, на которые нужно обращать внимание, то он будет выглядеть примерно так:

Схема фрезерования.

  1. В первую очередь следует знать разброс габаритов деталей, которые планируется обрабатывать.
  2. Максимальная и минимальная глубина, ширина, а также конфигурация реза.
  3. Пусковая и рабочая мощность оборудования.
  4. Наличие автоматической защиты от перегрузки и возможность работы без обязательного обустройства заземления.
  5. Не последнюю роль играет страна, а также имя производителя. Иногда имеет смысл взять менее функционального европейца, нежели «нафаршированного» китайца.

Характеристики долбежных станков.

Самодельные станки

Самодельный долбежник по дереву, при большом желании изготовить не так сложно. Конечно, он будет сильно уступать заводским аналогам, но со стандартными деревянными изделиями для дачи или дома он вполне справиться, плюс цена такого помощника в разы ниже серийных аналогов.

Ручная фреза для станка.

Долбежник по дереву удобнее всего делать из ручной фрезы. Конечно, за неимением таковой можно использовать электродвигатель соответствующей мощности или мощную электродрель, но в этих случаях не следует рассчитывать на продолжительную и качественную работу, ведь они не приспособлены к постоянной боковой нагрузке на вал.

Малая площадка под фрезу.

Изначально фрезер жестко крепится в горизонтальном положении. Так в процессе работы нам будет хорошо видно фрезу и сам выбираемый паз. Плюс при горизонтальном уровне хода намного проще сделать серию одинаковых отверстий.

Компоновка узлов, вид сбоку.

За основу берется толстая фанера от 10 мм. Размеры платформы варьируются в зависимости от габаритов вашего фрезера. Инструмент устанавливается строго горизонтально, по уровню, от этого зависит точность производимых работ. Для жесткой фиксации, под ручки фрезера подкладываются два одинаковых бруска, вся конструкция прижимается металлическим штырем, как на фото.

Компоновка узлов, вид сверху.

В принципе таким приспособлением уже можно работать, но регулировать глубину и размеры отверстия придется своими руками. Для обеспечения относительной точности и возможности делать одинаковые детали, понадобится небольшое усовершенствование.

Устройство рычага.

Чтобы обеспечить контролируемое поперечное и продольное движение инструмента нужно установить 2 рычага с перпендикулярным направляющим вектором. При условии, что у нас уже есть стационарная станина, нам для обустройства понадобится еще 1 лист фанеры большего размера.

Установка площадок на станину.

На большем листе, позади площадки с фрезером жестко закрепляется брусок с рычагом. На площадке крепится еще один брусок для подвижной фиксации штока. Движение осуществляется через шток между рычагом и площадкой. Таким образом, мы получаем возможность контроля заглубления.

Фиксация бруска струбцинами.

Для обеспечения поперечного движения на станине закрепляется аналогичный рычаг, только теперь он соединяется штоком с большим листом и двигаться будет перпендикулярно. Так как фанера материал тонкий, на большем листе также придется закрепить брусок для штока.

Совершенствовать это приспособление можно путем установления направляющих салазок из тонких деревянных брусков. Вышеуказанный принцип действия можно зеркально перенести на обустройства стола. В этом случае фреза будет базироваться неподвижно, а выборка будет осуществляться за счет движения стола.

Совет: дабы фанера и деревянные бруски хорошо скользили, их можно намазать обычным воском.

Самодельный станок из электродвигателя.

На видео в этой статье показана работа долбежного станка.

Вывод

Как видите совсем не обязательно тратиться на дорогостоящие промышленные долбежные станки по дереву для того чтобы сделать несколько десятков прямоугольных отверстий в деревянных брусках. Но для серьезного производства этот способ не подходит.

Ручной долбежный станок с цепью.

rubankom.com

Долбежные станки по дереву


Долбежные станки по дереву

При производстве мебели или других конструкций из древесины достаточно часто приходится проводить создание пазов различной формы. Создать глубокий паз прямоугольной формы без специального оборудования практически не возможно. Для решения рассматриваемой задачи достаточно часто используется настольный долбежно-пазовальный станок. Рассмотрим то, какими особенностями обладают долбежные пазовальные станки по дереву и то, как их выбирают.

Jet JBM-5

Предназначение

Долбежный станок по дереву – оборудование, используемое для образования пазов различной формы и размеров. Многие модели позволяют проводить смену режущего инструмента для решения конкретной задачи.

Кроме этого долбежник может использоваться для снятия определенного слоя древесины для создания необычного профиля. Конечно, в данном случае производительность оборудования не существенна, но при обработке небольших деталей станок может использоваться и для решения рассматриваемой задачи.

Разновидности

Рассматриваемое оборудование может классифицироваться по многим признакам, но все они имеют сходства, что привело к формированию двух основных групп:

  1. На производстве, где достаточно важным показателем является производительность, используется центробежный деревообрабатывающий долбежный станок. Как правило, он имеет большие размеры, может использоваться для создания различных пазов.
  2. В домашних условиях может использоваться ручной долбежный станок или долбежное сверло по дереву. Подобное оборудование работает по принципу фрезы.

Бытовой долбежный станок по дереву имеет относительно простую конструкцию и невысокую стоимость. Однако промышленный пазовальный станок зачастую по карману исключительно крупным производственным организациям, которые проводят массовый выпуск.

Профессиональное оборудование

Станок долбежный цепной по дереву наиболее распространен в производстве. Именно на его примере рассмотрим устройство долбежного станка по дереву.

К основным моментам можно отнести:

  1. Специальная цепь является главным элементом конструкции. Она имеет огромное количество отдельных звеньев, которые соединены между собой шарнирным способом. При этом каждое звено представлено фрезерным зубом, который затачивается специальным образом.
  2. Основные узлы предназначены для передачи движения и корректировки процесса обработки. Рассматриваемая цепь натягивается на специальную направляющую планку, по которой и движется цепь. Зубья проводят удаление дерева, после чего образуется стружка и паз.

Как ранее было отмечено, при производстве различных моделей используется практически одинаковая схема долбежного станка по дереву. Она достаточно проста, несколько напоминает сверлильный станок. К основным моментам можно отнести:

  1. Основной элемент конструкции — станина, которой крепятся и другие узлы.
  2. На станине крепится подвижный суппорт, который имеет электродвигатель и стол. Следует учитывать, что узел, на котором проводится крепление заготовки, представлен столом с зажимным элементом.
  3. От электродвигателя вращение передается при помощи ремня. Ременная передача используется при производстве различных конструкций.

Есть модель, которая работает по несколько иному принципу. Суппорт с режущим элементом находится в неподвижном состоянии, а стол может двигаться благодаря механическому или гидравлическому приводу. Бытовой вариант исполнения, как правило, не имеет привод.

Деревообрабатывающий долбежный станок

Долбежный станок основные узлы имеет различного типа в зависимости от эксплуатационных качеств. Примером можно назвать модели с ЧПУ, которые в последнее время пользуются большой популярностью. Популярность связана с возможностью создания пазов, которые имеют высокую точность.

При рассмотрении того, как работает долбежный станок по дереву отметим, что принцип работы зависит от компоновки оборудования: различные типы долбежных станков могут иметь вертикальное или горизонтальное расположение режущего инструмента.

Однако наибольшей популярностью пользуется горизонтальный долбежный станок по дереву, так как подобная компоновка определяет компактность конструкции и возможность ее быстрой наладки.

Рекомендации по выбору

Долбежные станки характеристики может иметь самые различные, так как в продаже встречается несколько сотен или даже тысяч моделей. Рекомендации по выбору следующие:

  1. Особое внимание следует уделять тому, какой максимальный градус наклона салазок имеет конкретная модель. Также нужно уделять внимание вариантам исполнения, который позволяет дополнять конструкцию механизмом поворота.
  2. Каждый станок должен иметь подробную инструкцию по применению. В случае, если в документе указана возможность долбления в упор, то значить модель предназначена для работы с большими заготовками. Ручной долбежный станок по дереву не позволяет проводить обработку подобного рода.
  3. Нужно учитывать и то, какой привод имеет станок. Самый простой долбежник для дерева имеет ручной привод, но большой производительностью обладает только вариант исполнения с гидравлическим или электрическим приводом. Достаточно просто создать подобную конструкцию именно с механическим приводом.
  4. Нужно уделить внимание и производительности, которая зависит от мощности установленного электродвигателя и размеров режущей планки с цепью. Однако стоит учитывать, что с повышение мощности установленного двигателя существенно повышаются и расходы при проведении обработки заготовки. Настольный или бытовой вариант исполнения, как правило, имеет мощность не более 1-2 кВт. Достаточно часто они имеют компактные размеры, имеют небольшой вес, что и определяет популярность в бытовом использовании.

Кроме этого уделяется достаточно много внимания популярности бренда, под которым проводится производство конструкции, а также стоимость. Недорогие модели, как правило, служат относительно небольшой срок, требуют периодического обслуживания.

Самодельные варианты исполнения

Самый дешевый вариант исполнения – самодельная конструкция, которая может быть изготовлена своими руками из подручных средств. Конечно следует учитывать тот момент, что самодельные конструкции обладают меньшей производительностью и надежностью. Однако для решения обыденных задач подойдет и самодельная конструкция.

Достаточно часто самодельный станок имеет деревянный стол, который используется в качестве станины. Многие рекомендуют проводить переделку ручной фрезы. Таким образом можно существенно упростить и ускорить работу. Есть некоторые элементы, которые придется приобрести – электродвигатель и фрезы.

В заключение отметим, что в продаже также можно встретить самодельные варианты исполнения. Они, как правило, имеют более низкую цену, чем промышленные варианты исполнения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Долбежный станок по дереву: описание, изготовление, видео

Сборка мебели или строительных элементов подразумевает формирование в деталях пазов различной глубины, которые соединяются с шипами аналогичного размера. Для ускорения процесса резки технологических соединений мастера используют специальный долбежный инструмент, о котором и пойдет речь в нашей статье. Также мы расскажем, как быстро и просто собрать долбежный станок своими руками с минимальными затратами.

Типы станков

Оборудование с данным функциональным назначением можно разделить на две категории:

  • центробежные долбежные станки с цепью, на звеньях которой расположены резцы долбежные. Применяются на крупных деревообрабатывающих комбинатах и мебельных фабриках;
  • устройство с долбежной головкой для фрезерного станка или подобные ему аналоги со специальным сверлом, которые принято предназначать для выполнения работ в домашних условиях.

Основной деталью центробежных устройств с функцией фрезы является режущая цепь, на звеньях которой находятся острые долбежные резцы для шпоночных пазов. Конструкция состоит из станины, на которой зафиксирован передвижной суппорт с электроприводом, а также рабочего стола со специальными тисками, которыми зажимается заготовка. При включении станка вращение от передачи передается к цепи через звездочку, приводящую в движение режущую деталь, и обеспечивая тем самым долбление паза. Чертеж устройства представлен ниже.

Существуют долбежные станки, рабочий стол которых находится в статичном положении, а рез выполняется за счет подвижного суппорта, и их аналоги с перемещающимся столом на роликовом механизме, где в неподвижном состоянии находится режущая цепь. В данном случае это может быть станок долбежный с механическим приводом или гидравлической системой (гд). Обращаем ваше внимание на то, что при продольном движении заготовки работа выполняется исключительно на долбежном станке с перемещающимся столом. Агрегат, выполняющий долбление пазов при помощи сверла, по своему устройству полностью повторяет традиционный фрезерный станок, без которого не обходится ни одно мебельное производство или столярный цех.

Правила выбора

Если вы хотите работать на эффективном и безопасном оборудовании, при покупке обязательно изучите его описание. Промышленные образцы должны иметь богатое функциональное наполнение, благодаря которому можно будет фрезеровать и просверливать обрабатываемую поверхность. Портативные долбежные станки компактных размеров удобно перемещать с места на место, но они не годятся для резки пазов глубже 100 мм и не могут долго функционировать в непрерывном режиме из-за малой мощности.

Опытные мастера обязательно рекомендуют выяснять, насколько способна разворачиваться долбежная головка станка и каков градус наклона роликового механизма, регулирующего положение стола. Очень желательно, чтобы пазовальный станок позволял осуществлять долбежку в упор, так как данная функция обеспечивает глубокую резку крупногабаритного пиломатериала, если это необходимо. Разумеется, чем богаче комплектация оборудования, тем выше его цена. На современных моделях долбежная головка или станина приводится в движение при помощи электромотора гидравлики, а механические образцы относятся к изделиям прошлого поколения.

Существует несколько критериев, на которые следует ориентироваться при покупке пазовальной фрезы. В первую очередь нужно определиться с габаритами заготовок, которые будут обрабатываться на данном агрегате. Конечно же, важными показателями является мощность, система безопасности и комплектация, которыми обладает долбежное приспособление.

Самодельный пазовый агрегат из фрезы

При необходимости всего за пару часов можно собрать долбежный станок по дереву своими руками, ведь цена на серийные образцы немаленькая, а в быту вполне можно обойтись самоделкой. Для изготовления такой самоделки потребуется ручной фрезер, или же может быть собрана самодельная долбежная головка, где левый или правый резец долбежный подбирается в зависимости от конкретного вида работ.

Итак, ручную фрезу необходимо крепить по уровню, строго горизонтально относительно рабочей площадки, что позволит упростить сверление аккуратных пазов и отверстий. В качестве основы подойдет лист плотной фанеры (10 мм), а размеры площадки рассчитываются с учетом габаритов инструмента. Жесткую фиксацию обеспечивают бруски, которые подкладывают под ручки агрегата, после чего конструкцию дополнительно прижимают металлическим стержнем.

Такой самодельный долбежный станок, как на фото выше, готов к функционированию, однако чтобы канавка формировалась качественнее, его необходимо немного доработать, а именно, снабдить рычагами с перпендикулярной направляющей. К представленной выше самоделке потребуется дополнительный лист фанеры большего размера, на котором необходимо просверлить отверстия, и через них закрепить брусок с рычагом позади фрезерной установки. На готовой площадке также устанавливается брусок, обеспечивающий подвижную фиксацию штока. Так мастер сможет контролировать уровень глубины реза.

Чтобы добиться поперечного перемещения на станине, устанавливается еще один рычаг, с той разницей, что он будет соединен штоком с большим листом фанеры, и здесь также потребуется усиливающий брусок. В качестве направляющих салазок обычно применяют тонкие деревянные планки. Если данный принцип действия перенести на рабочий стол в зеркальном отображении, фреза будет установлена в статичном положении, а обработка материала здесь проводится путем перемещения столешницы. При сборке долбежника своими руками затраты будут минимальны, а его цена намного меньше серийного оборудования.

Популярные модели

Если вам нужен профессиональный долбежный инструмент, цена которого соответствует его качеству и возможностям, рекомендуем ознакомиться с наиболее популярными образцами станков и специальных приспособлений к ним, которые рекомендованы для работы опытными мастерами.

JET JBM-5 (25290 руб)

Настольный долбежный станок Jet (Джет)снабжен мощным двигателем. Станина выполнена из чугуна и стали, что придает оборудованию необходимую устойчивость. Агрегат позволяет настраивать уровень глубины. Комплектация включает в себя втулку для различных резцов, фиксационную деталь для заготовок и сверлильный патрон.

Корвет 91 Pro (22855 руб)

Долбежный станок по дереву предназначен для сверления пазов и квадратных отверстий в древесине, укомплектован пятью насадками, в число которых входит сверло и долото квадратной конфигурации. Плавное перемещение стола по салазкам обеспечено механизмом, регулирующим скоростной режим.

LBM 200 (87883 руб)

Сверлильно пазовальные станки LBM 200 формируют продольные пазы и круглые отверстия. Аппарат позволяет фиксировать длину и глубину реза. Сверлильная головка управляется одной рукой и настраивается по высоте специальным маховиком. Профессиональный инструмент отличается длительной и надежной работой.

7Д430 (2460000 руб)

Устройство предназначено для формирования пазов и канавок на плоских поверхностях. Станок предусматривает продольное перемещение стола диаметром 630 мм относительно режущего элемента и применяется на небольших производственных предприятиях.

7А420 (85000 руб)

Станок с механическим приводом за счет поворота рамы с резаком позволяет обрабатывать детали под наклоном, не меняя их позиции. Агрегат не может встраиваться в автоматическую линию, отличается надежной работой и высокой производительностью.

7А412 (80000 руб)

Благодаря круговой подаче стола на станке данной модели можно обрабатывать круглые заготовки. При условии установки делительного приспособления можно формировать колеса с зубчатой структурой. Станок отличается длительной надежной работой и высокой безопасностью процесса.

675 П (630000 руб)

Универсальный фрезерный станок характеризуется высокой точностью реза. Заготовка может фиксироваться как в горизонтальном, так и в вертикальном положении. Комплектуется дополнительными приспособлениями, которые существенно расширяют функциональные возможности оборудования. На станок может устанавливаться сверлильно пазовальная приставка VDA-315.

derevo-s.ru

Долбежные станки по дереву своими руками

Долбежный станок по дереву позволяет выполнять выборку канавок, делать гнезда и пазы. В зависимости от конфигурации, оборудование способно работать по дереву и металлу. Сверлильно-долбежные устройства работают на основе резца, который вращается вокруг собственной оси, выполняет возвратно-поступательные движения, перемещаясь перпендикулярно относительно рабочего стола.

Фото станка

Прежде чем вы решите собрать долбежный станок по дереву своими руками, необходимо изучить его устройство. Наглядные видео, подробные чертежи и руководства дадут возможность сделать действительно качественный, функциональный станок.

  • Долбежный станок — это конструкция, которая состоит из полого основания;
  • На основании долбежного устройства устанавливается стойка;
  • Во внутренней части колонны располагается приводной механизм;
  • Под колонной долбежного агрегата нашлось место для электродвигателя станка;
  • С лицевой части стойки предполагается установка долбежника. Этот элемент обычно называют долбяк;
  • Снизу долбяка размещен держатель резцов;
  • Исполнительный механизм может менять свое положение относительно рабочего стола за счет специальных зажимов;
  • Ход долбежного элемента определяет, какую длину может иметь обрабатываемая заготовка;
  • Уровень положения долбежного устройства меняется относительно обрабатываемой детали;
  • Гидравлическая или механическая тяга отвечает за работу привода ползуна.

Долбежные станки получили широкое распространение в сферах производства, где предполагается обработка древесины. Это столярные цеха, мебельные фабрики, производители деревянных окон, дверей и пр.

На производствах используются промышленные долбежные станки. Наиболее крупные из них отличаются внушительной амплитудой перемещения ползуна и большим поперечником рабочего стола (столешницы). Эти параметры составляют порядка 160 сантиметров.

Делаем долбежный агрегат своими руками

Чертеж станка

Изготовить самодельный долбежный агрегат для работы по дереву — решение достаточно распространенное. Это обусловлено тем, что стоимость заводского оборудования высока. Не каждый домашний мастер или начинающий производитель готов потратить такие деньги.

Хотя весомые преимущества у заводских моделей долбежных устройств есть:

  • Высокое качество сборки;
  • Повышенная точность обработки;
  • Идеальная балансировка узлов;
  • Высокоэффективные долбежные и сверлильные элементы;
  • Долговечность конструкции.

Если вам необходим станок для налаживания небольшого мебельного производства или открытия целого цеха, обойтись малой кровью в лице самодельного станка не удастся. Здесь стоит отдать предпочтение заводскому оборудованию.

Для домашних мастеров, которые хотят оборудовать долбежным станком собственный гараж, небольшую мастерскую, можно подумать над вариантом самостоятельной сборки долбежного станка по дереву.

Чтобы собрать агрегат, вам необходимо:

  • Обзавестись свободным временем. Оба варианта, которые мы предлагаем, достаточно трудоемкие и потребуют потратить на сборку станка не один час;
  • Купить или отыскать чертежи, инструкции и видео руководства. В качестве дополнения к нашей инструкции они будут незаменимы;
  • Собрать комплектующие и подготовить инструменты.

Предлагаем вам пойти по одному из двух путей создания самодельного станка.

  1. Собрать оборудование из подручных материалов. На такой станок уйдет много сил и времени, но результат окажется довольно бюджетным.
  2. Использовать ручной фрезер как основу для создания станка. Менее энергозатратный вариант, имеющий свои нюансы.
Станок из подручных материалов

Если у вас отсутствуют хотя бы начальные навыки токаря и сварщика, браться за данный станок не стоит. Если же с опытом в сварке и точении все хорошо, тогда собирайте необходимые компоненты для будущего долбежного станка:

  • Электромотор. Можете использовать двигатель от стиралки;
  • Швеллер;
  • Толстую фанеру;
  • Металлические уголки размером 30 на 30 и 50 на 50 миллиметров;
  • Металлические штыри;
  • Обрезки от труб;
  • Гайки;
  • Струбцины в качестве фиксаторов.

Далее следуйте поэтапно:

  1. Сварите из швеллера прочную раму будущего станка. По ней будет двигаться платформа. Слева на конце швеллера приварите небольшую площадку, которая послужит для установки мотора станка. Не забудьте просверлить пару отверстий под болты.
  2. Справа на швеллере приваривается пластина из металла. Ее длина должна соответствовать длине каретки. С каждой из сторон швеллера оставьте выступы по 50-70 миллиметров. На выступающие элементы приварите уголки размером 30 на 30 мм. Угол должен быть направлен вверх. Данный компонент послужит в роли рельс для каретки станка.
  3. На рельсы наложите аналогичные отрезки уголков, перпендикулярно приварите рельсы, необходимые для поперечного движения. На них накладываются вторые, приваренные уже к платформе элементы. Из уголка выполняется сборка платформы. Площадку можно изготовить из листа фанеры.
  4. На платформе зафиксируйте струбцины. Их изготавливают из труб, гаек и штырей.
  5. Подключите электропроводку к мотору.
  6. Перед эксплуатацией тщательно обработайте рельсы солидолом.

Станок из фрезера

Если вы решите собрать агрегат на основе ручного фрезера, получите определенные преимущества:

  • Фреза и участок обработки будут на виду, что позволит четко контролировать все процессы;
  • Фрезам можно задавать уровень перемещения в горизонтальной плоскости, а потому на разных заготовках легко сделать одинаковые отверстия, гнезда, пазы.

Данный самодельный агрегат собирается из:

  • Деревянного бруска;
  • Листа фанеры толщиной 10 мм;
  • Металлического штыря;
  • Саморезов;
  • Электролобзика;
  • Шуруповерта.

Все эти инструменты и материалы пригодятся в процессе сборки. Ну и конечно сам ручной фрезер, без которого станок собрать будет невозможно.

  1. Вырежьте из листа фанеры элемент прямоугольной формы. Размеры рассчитывайте исходя из габаритов используемого ручного фрезерного устройства.
  2. Закрепите саморезами пару брусков на кромках. На эти бруски в последующем будут опираться ручки вашего фрезера, потому важно грамотно рассчитать высоту. Следите за тем, чтобы фрезер располагался ровно по уровню. Если вы все сделаете верно, ось электродвигателя окажется горизонтально установленной.
  3. Чтобы закрепить фрезер своими руками, воспользуйтесь металлическими штырями. Чтобы выполнить фиксацию, в брусках и на основании высверлите соответствующие отверстия под крепления.
  4. Завершив установку фрезера, вы можете применять данный агрегат как долбежно-сверлильный механизм. При этом перемещение и удержание потребуется выполнять вручную. Если вы хотите повысить уровень эргономики станка, добавьте к конструкции толкатели-рычаги.
  5. Для этого из листа фанеры вырезается прямоугольник. На его длинный край саморезами фиксируется деревянный брусок. К бруску прикручивается рычаг-толкатель. Он должен быть продольно расположен. С его помощью вы сможете осуществлять перемещения станка по глубине обработки. Для продольного перемещения можно установить направляющие, ограничив ход фрез с помощью стопоров на брусках.

Долбежное оборудование по дереву может применяться на крупных производствах и домашних условиях.

Рейтинг статьи - рейтинг материала: 4,00 из 5 Loading...

tvoistanok.ru

Как выбрать долбёжный станок по дереву и обзор популярных моделей

Для столярных конструкций, состоящих из нескольких соприкасающихся деталей, нужна надёжная фиксация. Применение клея, без усиливающих элементов, допускается только при большой площади соприкосновения. Долбёжный станок обеспечивает надёжную фиксацию отдельных фрагментов на маленькой площади.

Основная задача долбёжного станка по дереву — создание гнёзд, пазов, отверстий. А они нужны, чтобы служить узлом для штифтов, гребней, шипов. Точный подбор элементов и использование хорошего клея, гарантируют надёжное крепление всей конструкции (оконных рам, дверных полотен, фрагментов мебели).

Долбёжный станок по дереву, выполняет функции сверлильного из-за схожести конструкций. Основное отличие — передвижная каретка, с помощь которой создаются длинные и ровные пазы. Для этого используют специальный инструмент — долота и спиральные сверла, квадратного сечения.

Устройство долбёжного станка по дереву

В долбёжном станке главный рабочий инструмент — полое долото, в котором вращается сверло. В корпусе детали есть специальная прорезь, для вывода стружки наружу во время работы. Долбёжные станки различаются размером пазов, который зависит от установленного инструмента. При покупке оборудования нужно обратить внимание на следующие моменты:

  • Размер паза.
  • Максимальный и минимальный углы наклона.
  • Размер рабочей поверхности.
  • Мощность двигателя.
Долбёжный станок Корвет 91 Pro

Предназначен для сверления в древесине пазов, гнёзд, отверстий и шипов, в форме прямоугольника. Работа осуществляется пазовой насадкой, которая состоит из квадратного долота и спирального сверла.

Особенности:

    • Оснащается асинхронным двигателем.
    • Магнитный пуск защищает оборудование от самопроизвольного пуска, после внезапного отключения электропитания.
    • В стандартную комплектацию входят 5 пазовальных насадок.
    • Рабочий стол может перемещаться по салазкам (ласточкин хвост), с возможностью настройки плавности хода, для избежания вибрации.
    • Оснащается механизмом перемещения бабки, с регулировкой скорости хода.
    • Вес бабки компенсируется пневматическим амортизатором.
    • Заготовка фиксируется струбциной.
    • Глубина выборки задаётся ограничителем.

Характеристики:

  • Напряжение — 220В.
  • Ход резца — 105 мм.
  • Диаметр стола — 200х120 мм.
  • Масса — 41 кг.
  • Размеры — 670х470х350 мм.
Долбёжный станок Корвет 92 Master

Используется для создания отверстий, пазов, гнезд в древесине.

Особенности:

  • Асинхронный двигатель.
  • Магнитный пуск, предотвращает самостоятельный запуск станка, после незапланированного отключения электропитания.
  • Пазовые насадки на 5 размеров, входят в базовую комплектацию.
  • Салазки «ласточкин хвост», осуществляют свободное перемещение по рабочей поверхности, с возможностью настрой плавности хода.
  • Скорость перемещения бабки регулируется, что даёт возможность устранить люфт.
  • Пневматический амортизатор компенсирует влияние веса бабки.
  • Струбцина фиксирует заготовку в вертикальной и горизонтальной плоскости.
  • Контроль глубины паза и расстояние до отверстий, осуществляется линейкой.
  • Глубина выборки контролируется ограничителем.

Характеристики:

  • Напряжение — 220В.
  • Ход резца — 210 мм.
  • Диаметр стола — 400х150 мм.
  • Масса — 108 кг.
  • Размеры — 500х400х630 мм.
Долбёжный станок Jet 720HD

Модель Jet 720 HD, оборудование промышленного класса, отличается повышенной надёжностью, высокой мощностью и универсальностью, что достигается особенностью конструкции, позволяющей настройку аппарата в зависимости от задачи.

Рабочий стол изготовлен из чугуна с возможностью горизонтального поворота в 45°, что удобно для изготовления угловых пазов. А поворот на 90° влево, позволяет работать с дверным полотном (нижняя сторона заготовки фиксируется на упоре). Если деталь слишком габаритная и рабочая поверхность мешает нормальному размещению, она легко снимается.

Крестообразные направляющие находятся в основании колонны, подача осуществляется рычагами. Для работы с серийными заготовками используются ограничители хода и торцевые упоры.

Особенности:

  • Механизм подачи заготовки — реечный с упором.
  • Настраиваемая глубина долбления.
  • Продольный упор материала.
  • Заготовка фиксируется винтовым пережимом.
  • Резец перемещается по трём осям.
  • Движение по вертикальной и горизонтальной осям регулируется.
  • Рабочую поверхность можно наклонять.
  • Основание рабочего стола выполнено из чугуна с деревянной накладкой.
  • Рабочая поверхность легко снимается и хранится на специальном кронштейне.
  • Настраиваемый нижний упор облегчает работы с высокими заготовками.

Комплектация:

  • Сверлильный патрон с ключом.
  • Втулки для резцов 3/4, 5/8, 13/16.
  • Торцевой упор.
  • Накладка для рабочего стола.
  • Винтовой прижим.
  • Подставка с отсеком для инструментов.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 155 мм.
  • Диаметр стола — 370 мм.
  • Масса — 220 кг.
  • Размеры — 650х550х2030 мм.
Долбёжный станок Jet 719A

Оборудование подойдёт для нанесения на заготовку из дерева канавок, пазов, любых профилей (не сквозных, с небольшим расстоянием для инструмента).

Особенности:

  • Конструкция изготовлена из серого чугуна.
  • По высоте, перемещении осуществляется по рейке, оснащённой амортизатором.
  • Координатный стол настраивается.
  • Заготовка зажимается устройством.
  • Головка станка поворачивается на 180°, что пригодится при изготовлении паза в готовой двери.

Комплектация:

  • Сверлильный патрон.
  • Подставка с ящиком.
  • Конечные упоры.
  • Настраиваемый прижим.
  • Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 200 мм.
  • Диаметр стола — 180 мм.
  • Масса — 125 кг.
  • Размеры — 650х500х1760 мм.
Долбёжный станок ET JBM-5

Особенности:

  • Мощный двигатель, рассчитанный на продолжительную работу.
  • Высокая устойчивость обеспечивается каркасом из чугуна и стали.
  • Сверлильный патрон легко обслуживается за счёт боковых окошек и длинного ключа.
  • Реечная передача настраивается с помощью рычага, а вес компенсируется амортизатором.
  • Настраиваемый упор глубины.

Комплектация:

  • Сверлильный патрон на 10 мм.
  • Фиксатор для заготовки.
  • Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 120 мм.
  • Диаметр стола — 180 мм.
  • Масса — 20 кг.
  • Размеры — 370х350х800 мм.
Долбёжный станок S315TGI

Предназначен для изготовления фасонных и плоских поверхностей из дерева, получения пазов, шпоночных канавок. Аппарат универсален, подходит для обработки крупных и тяжёлых деталей. Конструкция позволяет осуществлять долбление «в упор» с применением резца 5 мм и обработкой поверхностей под углом 45°, благодаря поворотным салазкам.

Особенности:

  • Конструкция изготовлена из серого чугуна.
  • Двигатель спроектирован для непрерывной работы на протяжении длительного времени.
  • Оснащается ручками для настройки положения рабочего стола.
  • Закрытое основание.
  • Автоматическая остановка аппарата.
  • Частотный модулятор регулирует скорость хода.
  • На дисплее отображаются текущие настройки.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 315 мм.
  • Диаметр стола — 215 мм.
  • Масса — 1600 кг.
  • Размеры — 1000х1450х2250 мм.
Долбёжный станок S200TGI

Эксплуатируется для изготовления пазов, шпоночных канавок на деталях из дерева.

Особенности долбёжного станка S200TGI:

  • Конструкция позволяет делать долбление на малом расстоянии, с использованием 5 мм резца.
  • Работа с тяжёлыми деталями обеспечивается лёгкостью переналадки.
  • Основание изготовлено из серого чугуна.
  • Мощный двигатель, рассчитанный на долгую работу.
  • Автоматическая остановка после завершения работы.
  • Настраиваемая скорость хода.
  • Дисплей с отображением настроек.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 200 мм.
  • Диаметр стола — 215 мм.
  • Масса — 1000 кг.
  • Размеры — 840х1450х1850 мм.
Долбёжный станок ГД320

Аппарат оснащён гидравлическим приводом для облегчения обработки фасонных и плоских поверхностей. На этой модели, помимо деревянных, можно обрабатывать стальные и чугунные изделия. Масса детали не должна превышать 500 кг. Скорость долбяка регулируется с помощью переключателя, размещённого на передней панели.

Рабочий стол имеет три настрой перемещения: круговое, поперечное и продольное. Разделить заготовку на заданное число частей, поможет поворотный механизм стола. Специальный режим, автоматически прекращает работу при достижении конца заготовки. Конструкция позволяет осуществлять долбление «в упор», при перегибе резца на 5 мм.

Характеристики:

  • Напряжение — 380В.
  • Ход резца — 320 мм.
  • Диаметр стола — 770 мм.
  • Масса — 5660 кг.
  • Размеры — 2850х2160х3010 мм.

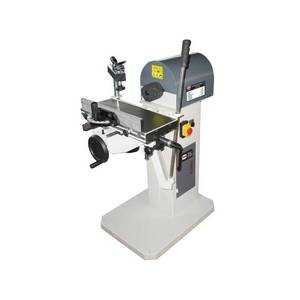

Долбёжный станок LTT MS3016

Используется для долбления пазов и сверления отверстий в заготовках из древесины при мелкосерийном производстве. Основание сварное, коробчатой формы, на котором монтируется рабочий стол и сверлильное устройство. Пазовый механизм включает шпиндель и устройство перемещения. Подъем и опускание обеспечивается маховиком.

Особенности:

  • Зона резки расположена в безопасном месте с максимальным обзором.
  • Подачу инструмента можно осуществить одной рукой, что значительно облегчает работу.
  • Штанговые упоры настраивают размеры обработки.
  • Шпиндель установлен раздельно с электродвигателем, что увеличило точность работы.
  • Работает от сети 230В, возможна установка в любом цеху.
  • Включение и выключение станка осуществляется двумя кнопками.
  • Парные направляющие обеспечивают плавный ход и точность работы.
  • Широкий ход рабочего стола (до 140 мм), позволяют применять оборудование практически для любых работ по дереву.

  • Автор: Виталий Данилович Орлов
  • Распечатать

stanok.guru

i-perf.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
