Топ 10 долбежных станков по дереву за 2021 год

1 место

Мощность , кВт0.37
Напряжение220В
Масса, кг43

Деревообрабатывающий сверлильно-долбежный станок «Корвет-91» предназначен для выборки в изделиях из древесины отверстий, гнезд, пазов и шипов прямоугольной формы. Этот станок незаменим при изготовлении пазо-шиповых соединений. Вырубка отверстий осуществляется насадкой пазовальной, состоящей из спирального сверла и долота квадратного сечения.

Полное описание ...

2 место

Мощность , кВт
0. 37
Напряжение220В
Масса, кг20

Настольный пазовально-долбежный станок JET JBM-5 предназначен для изготовления квадратных, прямоугольных и подобных отверстий в изделиях из дерева.

Полное описание ...

3 место

Мощность , кВт0.55
Напряжение220В
Масса, кг39

В наличии с марта 2019

JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз.

Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность ст

Полное описание ...

4 место

Мощность , кВт1.00
Напряжение220В
Масса, кг38

В наличии с февраля 2019

PM701-M Powermatic – компактный сверлильно-пазовальный станок профессионального класса, предназначенный для выполнения соединений под прямым углом к поверхности заготовки.

Как представитель марки Powermatic эта модель отличается богатым оснащением, добротной проработкой деталей и высоким качеством изготовления.

Ос

Полное описание ...

5 место

Мощность , кВт1.10
Напряжение220В
Масса, кг85

В наличии с марта 2017

JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе.

В комплект поставки входит металлическая т

Полное описание ...

6 место

Мощность , кВт0.75
Напряжение220В
Масса, кг113

Деревообрабатывающий сверлильно-долбежный станок «Корвет-92» предназначен для выборки в изделиях из древесины отверстий, гнезд, пазов и шипов прямоугольной формы. Этот станок незаменим при изготовлении пазо-шиповых соединений. Вырубка отверстий осуществляется насадкой пазовальной, состоящей из спирального сверла и долота квадратного сечения.

Полное описание . ..

7 место

Мощность , кВт0.75
Напряжение220В
Масса, кг110

Кто много и охотно работает с деревом, будет рад получить такого профессионального помощника, как пазовальный станок JET 719-A в считанные секунды выполняет четырехугольные отверстия для шлицевых и шиповых соединений.

Полное описание ...

8 место

Мощность , кВт0.
75
Напряжение220В
Масса, кг125

Кто много и охотно работает с деревом, будет рад получить такого профессионального помощника как пазовальный станок JET 719-AS, который в считанные секунды выполняет четырехугольные отверстия для шлицевых и шиповых соединений.

Полное описание ...

9 место

Мощность , кВт1.10
Напряжение220В
Масса, кг220

Долбежный станок по дереву JET 720HD предназначен для создания в деревянных заготовках отверстий, гнезд, пазов и шипов прямоугольной формы.

Прямолинейное движение осуществляется возвратно-поступательным перемещением в вертикальной плоскости ползуна с суппортом и закреплённым в нём долбёжным резцом.

При помощи нижней опоры легко делать углубления для дверных замков, петель, различных креплений и т.д.

Полное описание ...

10 место

Мощность , кВт1.50
Напряжение380В
Масса, кг220

Jet 720HD – долбежно-пазовальный станок промышленного класса; кроме надёжности, долговечности и высокой мощности его отличает универсальность применения, что обусловлено гибкостью конструкции, допускающей несколько вариантов переналадки в зависимости от типа решаемых задач.

Полное описание ...

Сравнительная таблица

Долбежный станок по дереву - характеристики и назначение

Во время изготовления мебели или прочих конструкций из древесины довольно часто возникает необходимость создания пазов различной формы. Сделать глубокий паз прямоугольной формы без специализированного устройства просто нереально. Для решения таких задач используют долбежный станок по дереву. В этой статье мы разберемся, какие существуют разновидности долбежных станков и как сделать подобное устройство самостоятельно.

Долбежный станок – это станок, который применяют для формирования пазов разной формы и размеров. В большей части станков можно сменить режущий инструмент, чтобы справиться с конкретной задачей. Также это устройство можно применять, чтобы снять определенный слой древесины для создания уникального профиля. Естественно, в этом случае производительность оборудования не значительна, однако в процессе работы с небольшими деталями станок можно использовать и для решения рассматриваемой задачи.

Виды

Долбежные станки классифицируют по многим признакам, однако все они в чем-то схожи, что и стало причиной создания двух основных групп:

  • в условиях производства, где важную роль играет уровень производительности, пользуются центробежным деревообрабатывающим долбежным станком. Зачастую он отличается крупными размерами, и способен создавать самые разные пазы
  • для домашней мастерской больше подойдет ручной долбежный станок или долбежное сверло по дереву. Такое устройство функционирует по принципу фрезы.

Бытовое долбежное устройство отличается простой конструкцией и низкой стоимостью. Промышленный долбежно пазовальный станок чаще всего используется только на крупных производственных заводах вследствие своей высокой цены. Такое оборудование рассчитано на массовое производство. организациям, которые проводят массовый выпуск.

Рассмотрим конструкцию станка на примере долбежного цепного устройства.

Основные моменты:

  • особая цепь – это основной элемент конструкции.
    Она обладает очень большим количеством отдельных звеньев, соединенных между собой шарнирным способом. Стоит отметить, что каждое звено представлено фрезерным зубом, затачиваемым особым образом
  • главные узлы устройства необходимы для передачи движения и корректировки процедуры обработки. Эту цепь натягивают на специальную направляющую планку, по которой она и двигается. Зубья удаляют древесину формируя паз и стружку.

Отметим, что в процессе изготовления разных моделей применяется практически одинаковая схема долбежного станка. Она довольно проста, чем-то похожа на сверлильный станок. Главным элементом всего станка является станина, потому что на нее монтируют все остальные узлы. На станине закреплен подвижный суппорт, оснащенный электродвигателем и столом. Учтите, что узел, на котором осуществляется крепление заготовки, представляет собой стол с зажимным элементом. Электродвигатель отвечает за передачу вращения при помощи ремня. Ременную передачу применяют в процессе производства различных конструкций.

Однако, существуют и модели, которые работают иначе. Суппорт с режущим элементом неподвижен, тогда как стол способен двигаться посредством механического или гидравлического привода. Бытовые модели, зачастую не имеют привода. О том, какие бывают долбежные станки, видео расскажет более подробно.

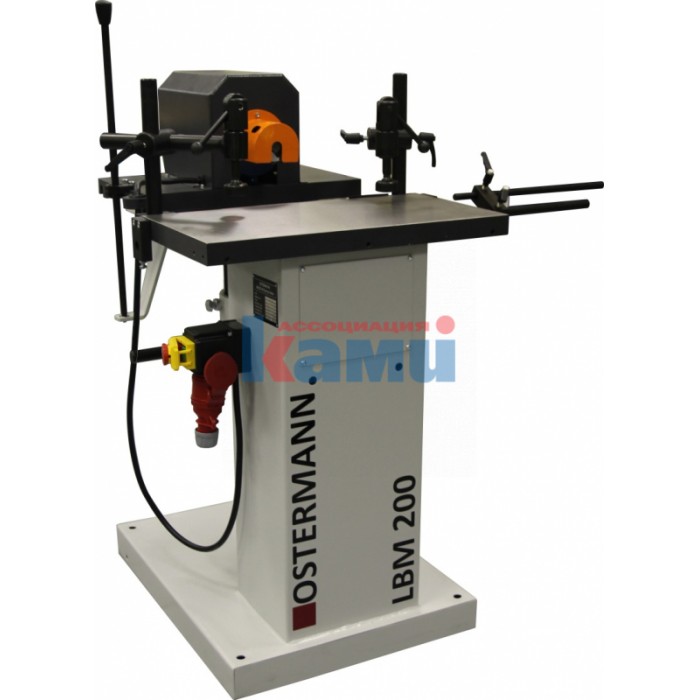

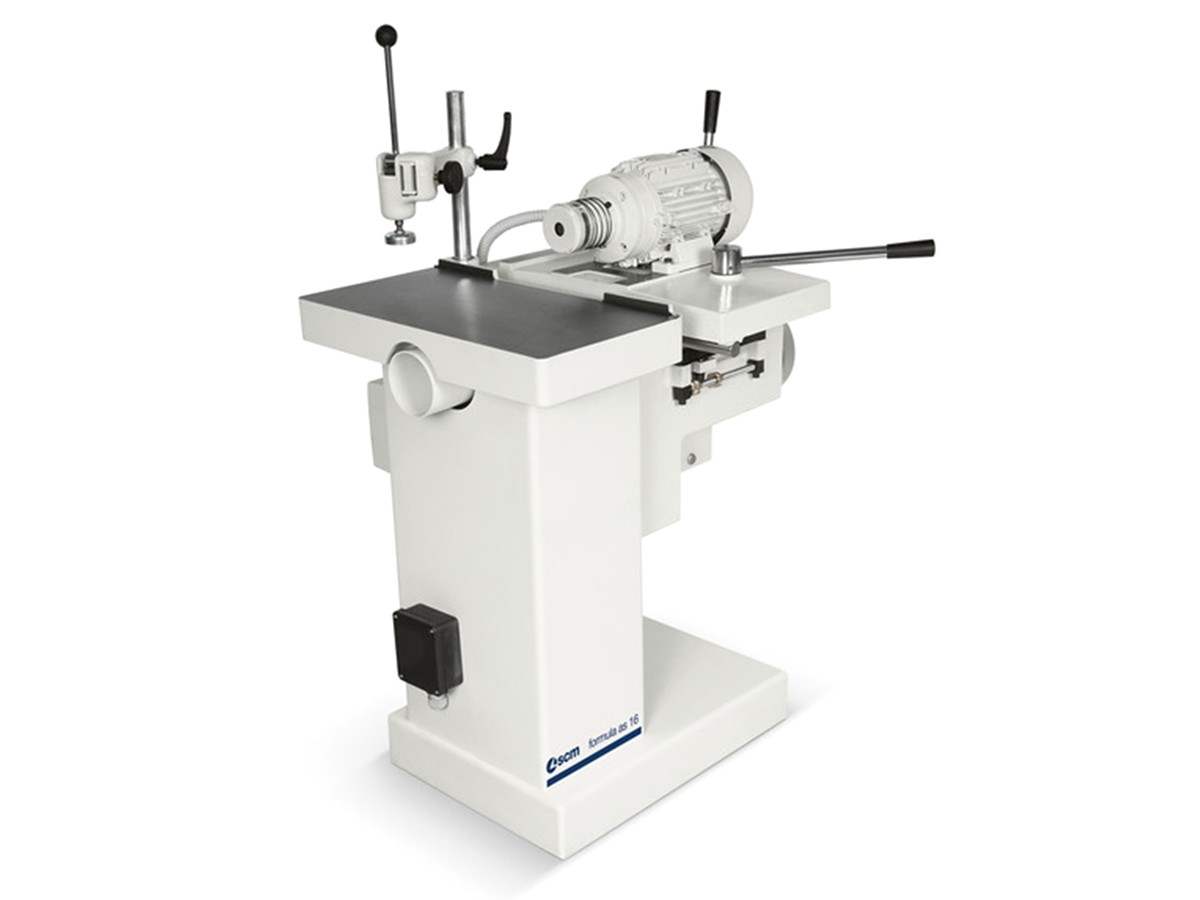

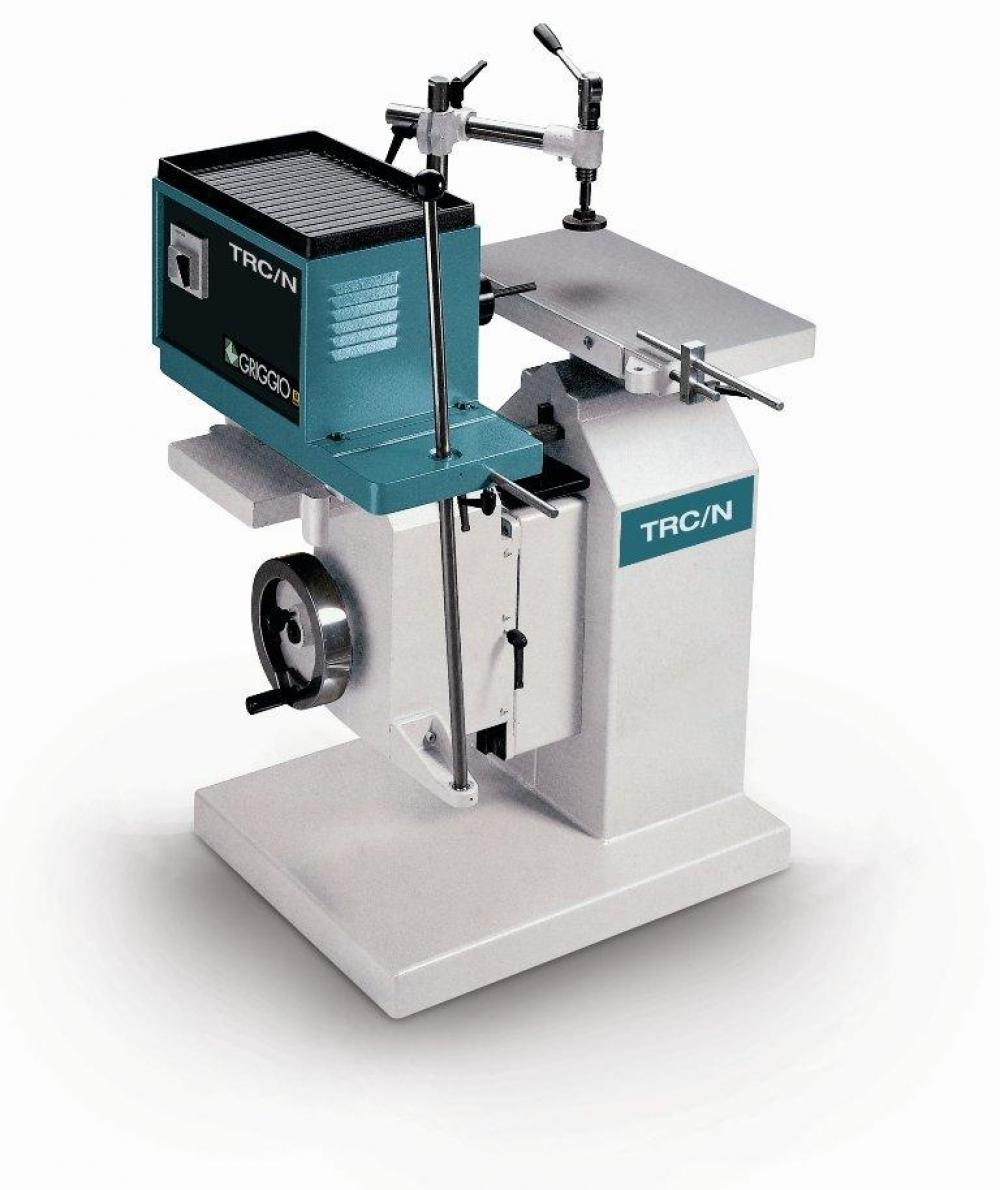

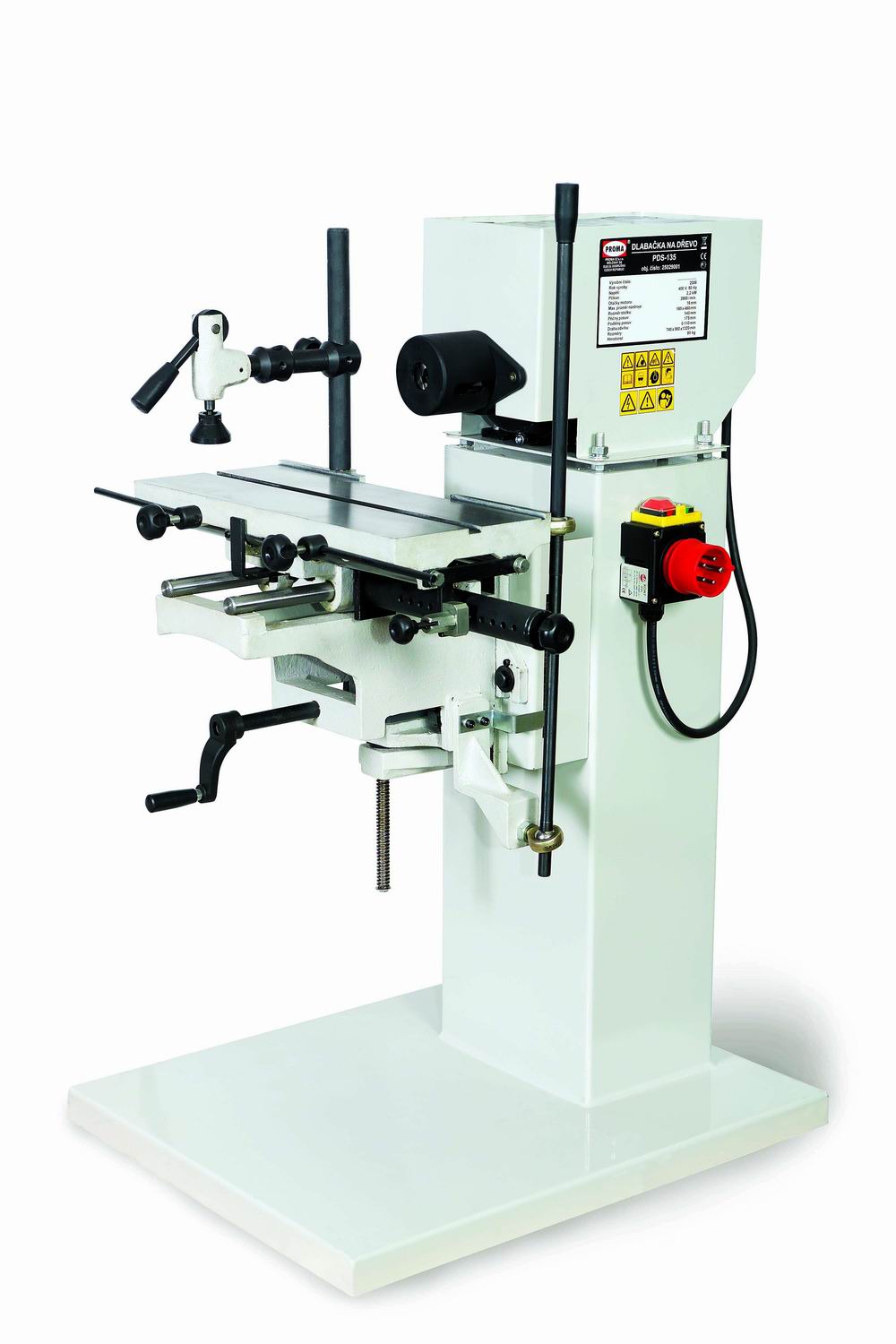

Различные виды долбежных станков могут иметь вертикальное или горизонтальное расположение режущего инструмента. Самым популярным можно назвать горизонтальный долбежный станок по дереву, поскольку он компактный и с ним легко работать.

Как выбрать?

Долбежный станок, характеристики которого могут сильно отличаться, представлен в магазинах самыми разными моделями. Чтобы сделать правильный выбор, стоит соблюдать следующие рекомендации:

  • обратите внимание на максимальный градус наклона салазок, которые могут отличаться в разных моделях. Кроме этого, уделите внимание вариантам исполнения, позволяющим монтировать механизм поворота
  • у любого станка должна быть детальная инструкцию по применению. Когда в документе указывается возможность долбления в упор, это означает, что модель предназначена для работы с крупными заготовками. При помощи ручного долбежного станка такую работу осуществить не получится
  • обратите внимание и на тип привода. Наиболее бюджетные варианты оснащены ручным приводом, однако высокого уровня производительности можно достичь только с гидравлическим или электрическим приводом
  • также важным моментом является производительность, которая зависит от мощности установленного электродвигателя и габаритов режущей планки с цепью. Отметим, что повышение мощности установленного силового агрегата в значительной степени повышает и затраты на обработку заготовки. Настольные или бытовые модели чаще всего имеют мощность не выше 1-2 кВт. Они отличаются небольшими размерами, малой массой. По этим причинам они столь востребованы для бытового использования.

Кроме этого, обязательно обратите внимание на фирму производителя. Подобное оборудование лучше приобретать от известных компаний. Как правило, такие станки служат намного дольше и ломаются реже.

Самодельный пазовый станок из фрезы

Даже начинающему мастеру под силу сделать долбежный станок по дереву своими руками. Поскольку стоимость таких устройств довольно высокая, в условиях домашней мастерской вполне можно обойтись самодельным станком. Чтобы создать такой аппарат понадобится ручной фрезер, или можно собрать самодельную долбежную головку, где левый или правый резцы подбирают в зависимости от определенного вида работ.

Для того, чтобы создать фрезерно-долбежный станок, нужно закрепить ручную фрезу по уровню, в строго горизонтальном положении к рабочей площадке, что даст возможность облегчить сверление аккуратных пазов и отверстий. За основу модно взять плотный фанерный лист не менее 10 мм. Габариты площадки рассчитывают, учитывая габариты инструмента. Жесткая фиксация обеспечивается брусками, которые подкладывают под ручки агрегата. Далее всю конструкцию нужно дополнительно прижать металлическим стержнем.

Таким образом, наш станок уже готов к работе, но для того, чтобы канавка получалась более качественная, его можно еще немного усовершенствовать. Чтобы получать более качественную продукцию, нужно оборудовать станок рычагами с перпендикулярной направляющей. Необходимо взять еще один лист фанеры более крупного размера. На нем нужно просверлить отверстия, через которые закрепить брусок с рычагом сзади фрезерного устройства. На готовую площадку также установить брусок, который обеспечит подвижную фиксацию штока. В такой системе у мастера будет возможность контролировать уровень глубины реза.

Для того, чтобы осуществлялось поперечное перемещение, на станине нужно установить еще один рычаг, с той только разницей, что его нужно соединить при помощи штока с большим листом фанеры. Тут также не обойтись без усиливающего бруска. Направляющими салазками могут выступить тонкие деревянные планки. Если этот принцип действия перенести на рабочий стол в зеркальном отображении, то фреза окажется в статичном положении, а обработка материала будет проводиться при помощи перемещения столешницы. В процессе сборки станка вы потратите минимум денег.

Технические характеристики:ГД200ГД320ГД500
Длина хода долбяка, мм 20...200 120...320 120...500
Расстояние от поверхности стола до нижнего торца направляющих долбяка, мм 320 500 710
Расстояние от наружной поверхности резцовой головки до станины (вылет), мм 450 615 710
Высота обрабатываемого изделия, мм, при обработке:
- наружной поверхности 300 500 630
- внутренней поверхности 100 250 325
Скорость рабочего хода долбяка, м/мин 13940 13940
Диапазон подач стола на один двойной ход долбяка:
- продольных, мм 0,1. ..1,2 0,1...2,5 0,2...2,5
- поперечных, мм 0,1...1,2 0,1...2,5 0,2...2,5
- круговых, град 0,07...0,8 0,1...1,4 0,1...1,4
Диаметр рабочей поверхности стола, мм 500 770 940
Габаритные размеры, мм
- длина 1900 2850 3440
- ширина 1270 2160 2760
- высота 2175 3010 3465
Масса, кг 2000 5660 8160

Станок сверлильно-пазовальный (долбежный) по дереву VD 20 F Houfek (Чехия)

Назначение

Станок сверлильно-пазовальный (долбежный) VD20 можно отнести к классу комбинированных станков. Операция сверления (получение глухих и сквозных отверстий с применением специального режущего инструмента – сверла) и операция пазования (получение овальных глухих и сквозных пазов с применением специального режущего инструмента – пазовой фрезы или концевой фрезы). Данный чешский деревообрабатывающий долбежник применяется при производстве лестниц, входных и межкомнатных дверей, окон (как деревянных, так и пластиковых), элементов мебели, стульев и столов.

Модели станка

  • VD20F (фиксированный стол)
  • VD20R (стол с вращением)
  • VD20LC (стол наклоняется в двух плоскостях)
  • VD20RL (наклон стола и вращение рабочего шпинделя)

Преимущества:

  • Станок сверлильно-пазовальный VD20 вобрал в себя самые лучшие качества от соседних моделей: тяжелую и прочную конструкцию от сверлильно-пазовального станка VD26 и небольшую стоимость от долбяка VD16
  • Перемещения сверлильно-пазовальной головки чешского станка VD20 осуществляются по стальным закаленным направляющим (как на форматно-обрезных станках), что обеспечивает стабильную и высокоточную работу подвижных частей в течение длительного периода эксплуатации
  • Заготовка фиксируется на неподвижном рабочем столе пазовалки. Такой метод работы имеет множество преимуществ. Во-первых, качество получаемой поверхности выше классом. Во-вторых, рабочая зона может быть значительно уменьшена. Можно работать с негабаритными деталями (используя в качестве подставки вспомогательные приспособления). Удобство такой компоновки очевидно.
  • Быстрозажимной патрон долбежки с широким пределом по диаметрам хвостовой части режущего инструмента – не надо под каждый диаметр хвостовика иметь свою цангу, что экономит деньги и упрощает работу.
  • Четыре варианта исполнения долбежных станков позволят удовлетворить все потребности реальных деревообрабатывающих производств
  • Сверлильно-пазовальный станок VD20F самая простая компоновка – фиксированный стол (без поворота и наклонов)
  • Пазовалка VD20R имеет вращающийся вокруг вертикальной оси стол (без наклонов)
  • Станок VD20LC оборудован столом с наклоном в двух плоскостях: продольный наклон и поперечный наклон. Но у этой сверлилки нет вращающегося стола
  • И, наконец, совсем уникальная компоновка тяжелого деревообрабатывающего станка серии VD20RL: станок имеет наклон стола в одной плоскости, а сверлильно-пазовальная головка вращается вокруг своей вертикальной оси. Причем, точка входа сверла или пазовой фрезы в обрабатываемую заготовку всегда в одном месте и не смещается! Это беспрецедентное техническое решение сверлильно-пазовальных станков ХОУФЕК, которому нет конкурентов.
  • Весьма впечатляющие перемещения по осям 240…340 мм – любые задачи по сверлению и пазованию будут легко решены и преградой может стать лишь дереворежущий инструмент.
  • Надежный винтовой эксцентриковый прижим обеспечит четкую фиксацию заготовки на столе непосредственно в месте обработки.

В комплекте поставки

  • Стальные закаленные направляющие для перемещения сверлильно-пазовальной головки
  • Неподвижный рабочий стол – подвижная сверлильно-пазовальная головка
  • Винтовой эксцентриковый прижим (в отличие от VD26 у данной модели только один прижим, который можно устанавливать справа или слева на столе)
  • Инструкция по эксплуатации (технический паспорт) на русском языке
  • Упаковка в полиэтилен

Дополнительные изображения



По запросу:

  • Усиленный электродвигатель до 2,2 кВт (в таблице технических характеристик станка такая возможность обозначена значком «*»)
  • Двухскоростной электродвигатель (1500/3000 об/мин) – можно выбирать скорость вращения шпинделя станка в зависимости от свойств материала заготовки
  • Инвертор (частотный преобразователь) позволяет бесступенчато регулировать скорость вращения, что еще предпочтительнее при выборе режимов обработки материалов с различающимися свойствами.
  • Шаг позиционирования 16-22-26-32. Так называемый револьвер для быстрого выставления стандартных межосевых расстояний. Очень удобное приспособление при сверлении отверстий с фиксированным постоянным шагом.
  • Индустриальный лазер – визуальный контроль места входа сверла в заготовку. Весьма удобная опция, когда пазы и отверстия сверлятся по предварительно нарисованным меткам.
  • Пневматический прижим заготовок вместо стандартного эксцентрикового. Удобство очевидно: моментальное срабатывание, достаточно большие ходы цилиндров, минимум перенастроек.
  • Угловая линейка – незаменимое приспособление, крепящееся на стол пазовалки, позволяет выставлять любой угол при пазовании, например, при изготовлении лестниц.
  • Оборудование для работы с плитными материалами – это специальный вертикальный прижим, который делает из сверлильно-пазовального станка сверлильно-присадочный.
  • Левое и правое удлинение стола с поддерживающими роликами – вряд ли найдется такая же возможность у какого-то другого производителя деревообрабатывающих станков. На станок можно установить любых габаритов двери, окна, столешницы и т.д. Масса изделия может быть и до 50 кг.

Производитель: Houfek

Родина бренда: Чехия

Технические характеристики
Модель сверлильно-пазовального станка VD 20 F
Максимальная ширина обработки, мм 600
Длина подающего стола, мм 300
Мощность двигателя, кВт 1,5 (2,2)*
Скорость вращения шпинделя, об/мин 3000 (1500/3000)*
Диаметр хвостовика инструмента, мм 0…20
Максимальная высота над столом, мм 160
Макс. продольное перемещение, мм 230
Макс. поперечное перемещение, мм 240
Высота подъема шпинделя, мм 160
Наклон стола n1 (продольный), град
Наклон стола n2 (поперечный), град
Угол вращения головы, град
Угол вращения стола, град
Габаритные размеры станка: длина, мм 900
ширина, мм 900
высота, мм 1500
Масса станка, кг 300

Отзывы о Станке сверлильно-пазовальном (долбежном) по дереву VD 20 F


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

видео-инструкция по монтажу своими руками, особенности самодельных долбежников, сверла, цена, фото

Все фото из статьи

Изготовление мебели или строительных конструкций из дерева сопряжено с необходимостью обустройства глубоких прямоугольных пазов и подгонки шипов под эти пазы. Если для разовой работы можно воспользоваться дрелью и стамеской, то на производстве применяются долбежные станки по дереву. О принципе их работы, а также возможности собрать такое оборудование своими руками мы и поговорим далее.

Фото центробежного долбежного станка.

Какие бывают станки

В принципе выбор здесь невелик, подобное оборудование бывает двух типов:

  1. На больших производствах зачастую используются центробежные станки с режущей цепью.
  2. Для более скромных масштабов или работы в домашних условиях мастера применяют долбежное сверло по дереву, функционирующее по аналогу фрезы.

Профессиональное оборудование

Главным элементом центробежного станка является специальная цепь, состоящая из отдельных звеньев соединенных шарнирным способом. Каждое звено имеет остро заточенный фрезерный зуб.

Сама цепь натянута на направляющую планку, в нижней части которой установлен ролик, а верхняя часть планки оборудована звездочкой, которая собственно и приводит в движение механизм.

Схема долбежного станка с цепью.

Устроено такое оборудование относительно просто. На общей станине закреплен подвижный суппорт с электродвигателем и установлен стол с механизмом фиксации, в который и зажимается деталь. При запуске электродвигателя вращение посредством ременной или шестеренчатой передачи подается на звездочку, которая приводит в движение цепь.

При общей схожести принципа действия, существуют станки, на которых рез осуществляется посредством подвижного суппорта, при неподвижном столе. И станки, в которых фрезерная цепь закреплена неподвижно, а стол в свою очередь оборудован роликовыми салазками, приводимыми в движение механической или гидравлической системой.

Станок с подвижным суппортом.

Важно: продольное движение заготовки относительно режущего механизма, в обоих видах станков осуществляется только перемещением стола.

Цепные долбежные станки по дереву, отличаются устойчивостью к нагрузкам и существенным сроком эксплуатации. Но сечение отверстия будет строго соответствовать сечению цепи и чтобы его изменить нужно, менять саму цепь.

Плюс цепь при врезке в массив откалывает края отверстия, делая их не ровными. Но этот дефект присущ только старому оборудованию с нестабильным прижимным механизмом.

Важно: что касается станков, в которых режущим механизмом является долбежное сверло по дереву, то их устройство аналогично стандартным фрезерным станкам для дерева, которые чаще всего и используются в работе.

Фото долбежного станка фрезерного типа.

Рекомендации по выбору оборудования

Промышленное оборудование должно отличаться не только надежностью, но еще и серьезным функциональным наполнением, чтобы в случае частичного перепрофилирования вам не пришлось покупать новый станок.

  • Следует обратить внимание, на какой угол может быть развернута резцовая головка, а также максимально возможный градус наклона салазок. Кроме того, желательно чтобы рабочая зона имела возможность дополнительной комплектации механизмами поворота.
  • Если инструкция содержит указание о возможности долбления в упор, то это говорит о наличии приспособления для работы с габаритными изделиями и серьезной глубины реза.

Профессиональные долбежные сверла по дереву.

  • Особое внимание стоит уделить приводу движения стола или режущей головки. Современное оборудование оснащается только электрическими или гидравлическими приводами. Механические модели использовались раньше и если вам, предлагается станок с таким приводом, то он, либо старый, либо самодельный.
  • Портативное, переносное оборудование для серьезного производства с большой нагрузкой не годится. Такие механизмы не рассчитаны на долбление отверстий глубже 100 мм, они не смогут долго работать в непрерывном режиме, плюс мощность у них оставляет желать лучшего. По сути, главным достоинством здесь является приемлемая цена.

Если коротко сформулировать основной набор факторов, на которые нужно обращать внимание, то он будет выглядеть примерно так:

Схема фрезерования.

  1. В первую очередь следует знать разброс габаритов деталей, которые планируется обрабатывать.
  2. Максимальная и минимальная глубина, ширина, а также конфигурация реза.
  3. Пусковая и рабочая мощность оборудования.
  4. Наличие автоматической защиты от перегрузки и возможность работы без обязательного обустройства заземления.
  5. Не последнюю роль играет страна, а также имя производителя. Иногда имеет смысл взять менее функционального европейца, нежели «нафаршированного» китайца.

Характеристики долбежных станков.

Самодельные станки

Самодельный долбежник по дереву, при большом желании изготовить не так сложно. Конечно, он будет сильно уступать заводским аналогам, но со стандартными деревянными изделиями для дачи или дома он вполне справиться, плюс цена такого помощника в разы ниже серийных аналогов.

Ручная фреза для станка.

Долбежник по дереву удобнее всего делать из ручной фрезы. Конечно, за неимением таковой можно использовать электродвигатель соответствующей мощности или мощную электродрель, но в этих случаях не следует рассчитывать на продолжительную и качественную работу, ведь они не приспособлены к постоянной боковой нагрузке на вал.

Малая площадка под фрезу.

Изначально фрезер жестко крепится в горизонтальном положении. Так в процессе работы нам будет хорошо видно фрезу и сам выбираемый паз. Плюс при горизонтальном уровне хода намного проще сделать серию одинаковых отверстий.

Компоновка узлов, вид сбоку.

За основу берется толстая фанера от 10 мм. Размеры платформы варьируются в зависимости от габаритов вашего фрезера. Инструмент устанавливается строго горизонтально, по уровню, от этого зависит точность производимых работ. Для жесткой фиксации, под ручки фрезера подкладываются два одинаковых бруска, вся конструкция прижимается металлическим штырем, как на фото.

Компоновка узлов, вид сверху.

В принципе таким приспособлением уже можно работать, но регулировать глубину и размеры отверстия придется своими руками. Для обеспечения относительной точности и возможности делать одинаковые детали, понадобится небольшое усовершенствование.

Устройство рычага.

Чтобы обеспечить контролируемое поперечное и продольное движение инструмента нужно установить 2 рычага с перпендикулярным направляющим вектором. При условии, что у нас уже есть стационарная станина, нам для обустройства понадобится еще 1 лист фанеры большего размера.

Установка площадок на станину.

На большем листе, позади площадки с фрезером жестко закрепляется брусок с рычагом. На площадке крепится еще один брусок для подвижной фиксации штока. Движение осуществляется через шток между рычагом и площадкой. Таким образом, мы получаем возможность контроля заглубления.

Фиксация бруска струбцинами.

Для обеспечения поперечного движения на станине закрепляется аналогичный рычаг, только теперь он соединяется штоком с большим листом и двигаться будет перпендикулярно. Так как фанера материал тонкий, на большем листе также придется закрепить брусок для штока.

Совершенствовать это приспособление можно путем установления направляющих салазок из тонких деревянных брусков. Вышеуказанный принцип действия можно зеркально перенести на обустройства стола. В этом случае фреза будет базироваться неподвижно, а выборка будет осуществляться за счет движения стола.

Совет: дабы фанера и деревянные бруски хорошо скользили, их можно намазать обычным воском.

Самодельный станок из электродвигателя.

На видео в этой статье показана работа долбежного станка.

Вывод

Как видите совсем не обязательно тратиться на дорогостоящие промышленные долбежные станки по дереву для того чтобы сделать несколько десятков прямоугольных отверстий в деревянных брусках. Но для серьезного производства этот способ не подходит.

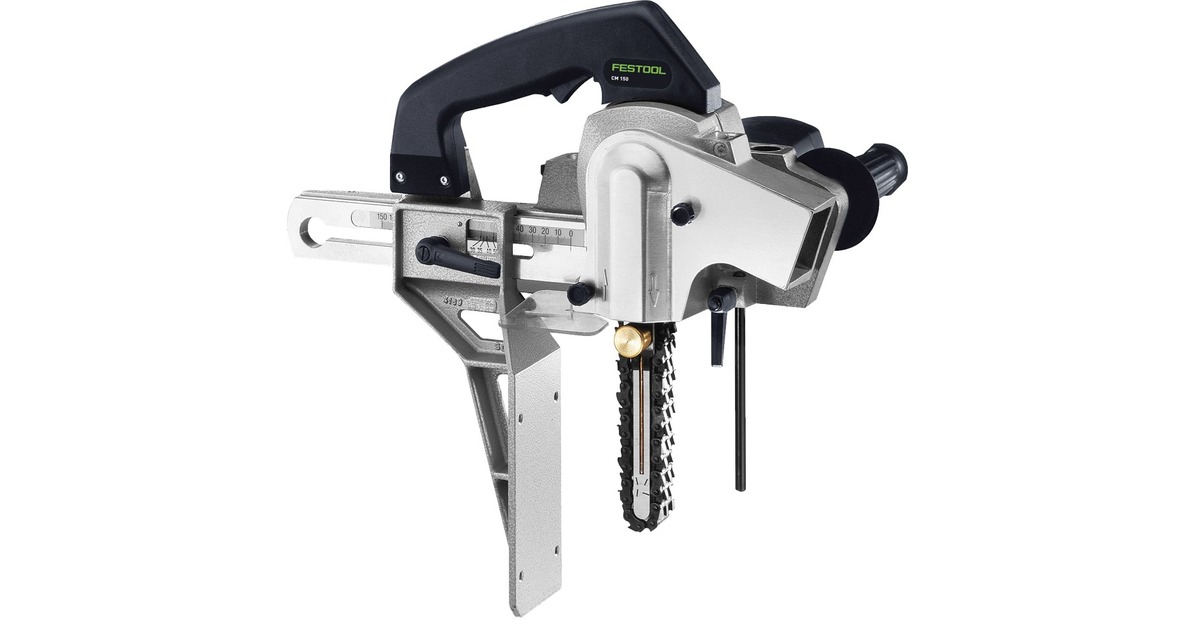

Ручной долбежный станок с цепью.

устройство, принцип работы, выбор и самостоятельное изготовление

Иногда на поверхности деревянной или металлической детали надо сделать углубление, паз, некую выемку материала.

Можно выполнить операцию вручную, но значительно быстрее и эффективнее будет применить долбежный станок. Интуитивно понятно, как работает такой агрегат довольно узкой специализации.

Профессиональные изделия дорогие и применяются в основном на производстве, а для домашних работ можно собрать станок своими руками.

Не забудь поделиться с друзьями!

Содержание статьи

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

  • кривошипным;
  • гидравлическим;
  • с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Назначение долбежного станка

Устройство наилучшим образом подходит для автоматизированной обработки деталей из дерева. Это узкоспециализированный автомат, очень сильно напоминающий как своим внешним видом, так и перечнем основных конструктивных элементов станок для сверления. С помощью долбёжного станка в деревянной заготовке можно проделывать пазы, отверстия, гнёзда, выемки, каналы. Для получения профилей необходимых размеров станок оснащается дополнительной оснасткой.

Все долбёжные автоматы сходны по своим основным функциям. К их числу относятся:

  • двухосевая регулировка рабочего стола при перемещении;
  • измерение размера паза и расстояния между отверстиями с помощью специального измерительного инструмента.

Для обеспечения выполнения функций станки комплектуются набором механизмов. Это могут быть различные струбцины и крепёжные тиски, с помощью которых заготовку можно закрепить в различных плоскостях, под разными углами к обрабатывающей поверхности. Одной из самых распространённых разновидностей долбёжного агрегата является пазовальный станок.

Обратите внимание! С помощью механизма круговой подачи оператор может производить обработку по окружности в таких местах, до которых резец обычного строгального станка попросту не достанет.

При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий.

Профессиональные станки

Наиболее удачными отечественными моделями являются долбёжные станки ГД-200, ГД-320, ГД-500. Они предназначены для мелкосерийного производства деталей из плоских, цилиндрических, конических и фасонных заготовок. Долблением и высверливанием можно получить шлицевые и канавочные углубления, шпоночные пазы в наиболее труднодоступных местах заготовок.

Высота внешней поверхности заготовки соответствует номенклатуре станков – 200, 320 и 500 мм. Размер внутренних обрабатываемых поверхностей не должен превышать 250 мм.

Обратите внимание! Самая современная многофункциональная модель – S315TGI. Она имеет более сложное устройство, нежели агрегаты серии ГД.

В перечень функций данной модели входят операции по дереву и металлу. Собрать такой долбёжный станок несложно своими руками. Дело в том, что в отличие от кустарных, в профессиональных моделях каретка с заготовкой может перемещаться в любом направлении – по горизонтали, по вертикали, по диагонали. Различная оснастка помогает оператору станка производить обработку заготовок по двум контурам – замкнутому и незамкнутому.

По сравнению с другими видами обрабатывающих агрегатов долбёжный может осуществлять движение по прямой линии, в противоположных направлениях.

Долбяк (режущий элемент) с установленным на него резцом движется под углом к вертикальной плоскости. Это позволяет легко обрабатывать поверхности, расположенные под наклоном к оси станка. Так изготавливаются канавки под клиновые шпонки и обрабатываются штампы. Следует отметить, что профессиональные долбёжные станки последнего поколения с успехом применяются в крупносерийном производстве изделий из древесины и металла.

Работу агрегатов обеспечивают асинхронные двигатели. Они способствуют осуществлению сложных и продолжительных обрабатывающих операций. Вращательное движение передаётся напрямую. Это позволяет сохранять высокий КПД и обеспечивать высокую производительность. Запуск осуществляется с помощью магнитных пускателей. Они играют роль предохранителей при возможном непреднамеренном пуске двигателя.

Профессиональные долбежные станки отличаются от более простых моделей довольно массивными габаритами. Их монтаж необходимо производить на станинах или верстаках. Паспорт станка должен содержать его основные характеристики. Механизмы и оборудование профессиональных станков должны комплектоваться сертификатами соответствия и документами на гарантийное обслуживание. Профессиональные модели могут быть оснащены аппаратурой ЧПУ.

Важные критерии выбора

Правильно выбрать агрегат не так просто, как может показаться на первый взгляд. Есть несколько важных параметров, комплекс которых позволит приобрести именно такой инструмент, какой необходим для изготовления деталей:

  • мощность станка;
  • возможность регулировки узлов, агрегатов и оснастки;
  • размеры обрабатывающих инструментов;
  • возможность движения обрабатывающего инструмента в разных направлениях, в трёх плоскостях;
  • предельный угол наклона и скорость хода долбяка.

Кроме специализированных параметров, нужно учитывать габариты и массу изделия. От них напрямую зависит устойчивость станины, удобство работы. Агрегат комплектуется дополнительными устройствами и оснасткой. Хорошая оснастка значительно увеличивает функциональные возможности и производительность долбёжного станка.

Изготовление своими руками

Дома по чертежу вполне реально собрать самодельный долбёжный станок по дереву. На основание (рабочий стол) размерами не менее 350 х 350 х 20 мм вертикально крепится стальная стойка диаметром 40 мм с продольным пазом и проточкой на одном из концов. Высота стойки должна составлять не менее 500 мм. Стойка проточенным концом вставляется во фланец. Соединение стойки с фланцем – сварное, фланца с основанием – резьбовое.

Для изготовления консоли станка применяются два цилиндра: оправочный и стоечный. Они свариваются стальным квадратом. Консоль удерживается от проворачивания следующим образом:

  • с помощью фиксирующего винта в стоечном цилиндре;
  • с помощью стопорного винта в оправочном цилиндре.

На концы стоечного цилиндра приваривается ось для расположения на ней рычагов подачи. Материал для изготовления рычагов – полоса 30 х 8 мм. Рычаги с тягами соединяются шарнирами и болтами.

Суппорт по своей форме похож на обычные тиски. Крепление заготовок производится внутри трёхкулачкового патрона сверху подвижной площадки. Правильно смонтированный суппорт обеспечивает подачу обрабатываемой детали идеально к плоскости резца на всю глубину обработки. Таким станком можно максимально быстро выполнить углубления в дереве требуемой глубины.

Долбежный станок по металлу – принцип работы, как сделать своими руками

Долбежный станок, предназначенный для работы по металлу, является оборудованием, с помощью которого можно обработать труднодоступные места в металлических деталях. Основным назначением подобного оборудования, которое относится к категории узкоспециализированного, является создание элементов различного профиля, что осуществляется за счет выемки металла. Наряду с профессиональными, существуют и самодельные станки подобного типа, но принцип их работы практически не отличается.

Долбежный станок ГД-200

Особенности станков долбежного типа

И профессиональные, и самодельные долбежные станки состоят из одинаковых конструктивных элементов, которые и позволяют такому оборудованию эффективно выполнять все возложенные на него функции. Основой любого долбежного станка является станина, на которой крепятся его остальные конструктивные элементы: рабочий стол, долбяк — инструмент с острыми зубьями, кулисный механизм, коробка подач, привод, который может быть механическим, электрическим и гидравлическим.

Гидравлическим приводом оснащаются серийные долбежные станки, которые считаются профессиональным оборудованием. Работать на таком, более совершенном оборудовании, за счет наличия гидравлического привода значительно проще и удобнее. Самодельный станок для долбления металла имеет более простую конструкцию, но при этом способен успешно справляться со многими технологическими операциями.

Принцип работы долбежного станка продемонстрирован на видео:

В конструкции профессиональных долбежных станков имеется еще ряд важных элементов: охлаждающая система, системы, отвечающие за управление оборудованием и обеспечение бесперебойной работы всех узлов устройства. Гидропривод станка размещается внутри его станины, а программирование его работы при помощи специальной системы позволяет ползунку, который и совершает возвратно-поступательные движения, выполнять их по точно заданным параметрам.

Долбежный станок по металлу позволяет выполнять целый перечень технологических операций: формирование шпоночных пазов, канавок и шлицев на поверхностях как плоского, так и фасонного типа, получение вырезов и канавок в цилиндрических и конических отверстиях. Использовать такой станок можно для обработки внешних поверхностей, высота которых не превышает 320 мм, а также внутренних с глубиной не более 250 мм.

Перемещение рабочего стола данного оборудования может обеспечиваться при помощи ручной или механической передачи, а также выполняться по прямой линии или по кругу, что дает возможность выполнять на таком станке обработку зубчатых колес и других деталей из металла круглой формы. В отличие от профессионального, самодельный станок может выполнять обработку деталей только в двух плоскостях, что значительно уменьшает его функциональность.

Принцип работы долбежного станка

Обработка деталей из металла на долбежном станке осуществляется за счет возвратно-поступательного движения, которое в вертикальной плоскости совершает ползун и закрепленный в нем резец. Рабочая подача заготовки осуществляется за счет движения стола, на котором она закреплена.

Долбежный станок может работать в двух основных режимах: простом и сложном. При простом режиме заготовка из металла обрабатывается в упор, и резец, перемещаясь на требуемые расстояния, создает ряд отверстий, не отличающихся своими формами и размерами. Сложный режим предполагает обработку отверстий под углом и труднодоступных поверхностей, расположенных во внутренней части заготовок. Выполнить такие операции можно только на профессиональном оборудовании. Станок, сделанный своими руками, для них не приспособлен.

Долбежные станки, сделанные своими руками, оптимально подходят для оснащения небольших производств и частных мастерских, где с их помощью можно обрабатывать заготовки из цветных и черных металлов. Для крупных производств необходимо уже профессиональное оборудование, нередко оснащенное числовым программным управлением (ЧПУ).

Составить представление о том, как выглядят долбежные резцы для соответствующих станков, можно по фото ниже:

Резцы долбежные

Основные модели станков

Наиболее популярной и распространенной моделью долбежного станка по металлу является «ГД», которая представлена сериями 200 и 500. Более современным и функциональным является долбежный станок модели S315TGI, который также очень популярен у отечественных производителей. Такой станок, в отличие от более простых моделей и устройств, изготовленных своими руками, позволяет эффективно выполнять большой перечень технологических операций по металлу.

При выборе серийных долбежных станков нельзя просто ориентироваться на рекламные видео, следует учитывать ряд важных параметров. Одним из важнейших характеристик является максимальная высота заготовки, которую можно обрабатывать на станке. Значимыми параметрами такого станка по металлу также являются: мощность, размеры инструмента и возможность его регулировки, наличие продольного и поперечного хода, допустимый угол наклона и параметры скорости движения долбяка. При выборе такого станка также следует обращать внимание на его габариты и вес, влияющие на его устойчивость и удобство обслуживания, на комплектацию дополнительными устройствами, которые значительно увеличивают функциональность устройства.

Станок ГД-500

Делаем долбежный станок своими руками

Чтобы изготовить своими руками самодельный долбежный станок, как минимум, необходим его чертеж. Любое подобное оборудование, по сути, является вертикально-строгальным станком с ручным приводом. Все конструктивные элементы такого станка размещаются на массивном основании (350х350х20 мм), которое одновременно является и его рабочим столом.

На основании такого самодельного станка фиксируется стойка, изготовленная из стального стержня диаметром  40 мм и высотой 450–500 мм. По всей высоте стойки прорезан продольный паз, а на одном из его концов выполнена проточка, которая необходима для его соединения с фланцем. Такой фланец, который представляет собой массивную шайбу с одним центральным отверстием и тремя крепежными, расположенными по его окружности, необходим для обеспечения надежного крепления стойки к основанию. Стойка вставляется во фланец своим проточенным концом и надежно фиксируется в нем при помощи сварного соединения, а сам фланец крепится к основанию станка при помощи резьбового соединения.

Чертежи ручного долбежного станка, с помощью которого можно прорезать шлицы и пазы:

Самодельный долбежный станок

На консоль насаживаются державка и консоль, между которыми устанавливается пружина сжатия. Достаточно сложным устройством является консоль, конструкция которой состоит из двух полых цилиндров: оправочного и стоечного, при помощи сварки соединенных перемычкой (квадратная труба сечением 60х60х2,5). В каждом из цилиндров делается отверстие с резьбой М12, которые необходимы для фиксирующего винта, удерживающего консоль от проворачивания (в стоечном цилиндре) и для установки стопорного винта в оправочном цилиндре. С двух противоположных сторон стоечного цилиндра необходимо приварить оси для рычагов подачи инструмента, которые изготавливаются из полушпилек или винтов с резьбой М12.

Сами рычаги и тяги такого самодельного долбежного станка изготавливаются из стальной полосы с размерами 30х8 мм. Скрепленные между собой шарнирно болтами-осями, рычаги и тяги надеваются на оси оправочного цилиндра и державки.

Следует сразу отметить, что на долбежном станке, изготовленном своими руками, за один проход можно осуществлять обработку детали из металла на глубину 0,2–0,3 мм.

Отдельно стоит рассказать о суппорте такого станка, который внешне напоминает машинные тиски. Заготовки из металла, которые предстоит обрабатывать, крепятся в трехкулачковом токарном патроне, смонтированном на верхней подвижной площадке суппорта. С помощью такого суппорта, который надежен и прост в эксплуатации, обеспечивается подача заготовки по отношению к режущему инструменту на глубину обработки.

Пример еще одной самоделки, сделанной собственными силами:

На видео ниже представлен вариант самодельного долбежного станка с электроприводом:

Долбежный Станок По Дереву Своими Руками (чертежи)

Станки и инструменты /24-сен,2018,22;52 / 6696
Сегодня сверлильно-долбежные станки предлагаются в магазинах в достаточно большом разнообразии, однако для многих они стоят не малых денег, как для применения в домашней мастерской. Но выход есть – это пополнить домашнюю столярную мастерскую самодельным долбежным станком. Сейчас мы рассмотрим две модели такого станка – изготовление первой представляет собой весьма трудоемкий процесс, вторая отличается исполнительным механизмом – ручным фрезером.

Тем, кто не обладает по крайней мере начальными навыками токаря и сварщика, не стоит браться за это дело. Если же у вас есть опыт сварки и точения – можно приступать к подготовке необходимых компонентов, из которых будет состоять наш будущий долбежный станок.

Перечень материалов и инструментов:
• Электромотор – сюда подойдет и двигатель от стиральной машины;
• швеллер;
• толстая фанера;
• металлические уголки размером 30х30 и 50х50 мм;
• металлические штыри;
• обрезки труб;
• гайки;
• струбцины как фиксаторы.


Пошаговое описание работ


1. Берем швеллер и свариваем прочную раму нашего станка. По ней будет передвигаться платформа. С левой стороны на конце швеллера привариваем маленькую площадку – на нее мы установим мотор станка. Просверливаем два отверстия для болтов.

2. С правой стороны на швеллере привариваем металлическую пластину. По длине она должна соответствовать каретке. С каждой стороны швеллера оставляем выступы по 50–70 мм. На выступающие элементы привариваем уголки размером 30х30 мм. При этом угол направляем вверх – он выступит в качестве рельс каретки нашего станка.

3. На рельсы накладываем аналогичные отрезки уголков, перпендикулярно привариваем рельсы, которые нужны, чтобы обеспечивать поперечное движение. На них накладываем вторые элементы, которые уже приварены к платформе. Платформу собираем из уголка. Для изготовления площадки подойдет фанерный лист.

4. Фиксируем на платформе струбцины. Для их изготовления подойдут трубы, гайки и штыри.

5. Подключаем к мотору электропроводку.

6. Перед тем, как начать пользоваться станком, обрабатываем рельсы солидолом.

Станок из фрезера



Для изготовления самодельного долбежника за основу можно взять ручной фрезер. Такая модель по своим функциональным возможностям уступит заводским станкам. Но с помощью этого фрезера можно будет нарезать шипы, пазы и профилировать плоскости или кромки.

Для изготовления долбежного станка своими руками мы соорудим опорную площадку. Чтобы подобрать ее размеры, ориентируемся на габариты деталей, которые планируется обрабатывать в будущем. Оптимальный размер – 530х400 или 400х400 мм. Для изготовления площадки подойдет любой кусок металла или МДФ, но ДВП и ДСП для этого не подходит. Лист должен быть толщиной 10–12 мм.

Дальше по центру пластины нужно разметить отверстие под фрезу и поперечные гнезда под болты для фиксации инструмента. Отверстие для фрезы должно быть чуть большего размера, чем сам инструмент, чтобы мог сохраняться свободный обзор рабочей зоны. Сам фрезер фиксируется снизу пластины при помощи болтов, отверстия под них предусматриваются на опорной подошве инструмента еще на заводе.

Удерживающими площадку направляющими отлично послужат бруски дерева 30х30 см – лучше брать твердые породы. Если будет применяться крупногабаритный фрезер, будет резонно использовать металлопрофиль с квадратным сечением или бруски большего размера – 30х90 см.


В конструкции этого станка не предусмотрен ограничитель хода фрезы – для его обустройства конструкцию нужно значительно усложнить. Рациональным решением будет использование в роли ограничителя струбцин, которые устанавливаются на деталь, которая будет обрабатываться. Струбцины используются по очень простой технологии. Фрезер следует сдвинуть таким образом, чтобы фреза располагалась на краю отверстия. После этого струбцину крепим в упор к площадке, а дальше фрезер передвигается на противоположную сторону отверстия. Потом мы устанавливаем вторую струбцину.

Прорезной станок

- Профилирование металла, Станок для резки дерева

Прорезной станок

Bhavya Machine Tools предлагает стандартный долбежный станок. Этот инструмент используется для формовки или резки таких материалов, как металл и дерево. Он может делать прорези на головках болтов для инструментов, шурупов, болтов, автомобильных компонентов и других подобных деталей. Наши инструменты созданы для тяжелых условий эксплуатации и высокоскоростного производства.

Этот инструмент изготовлен из высококачественного сырья и разработан в соответствии с отраслевыми стандартами.Мы тщательно проверяем их работоспособность на предмет беспроблемной работы. Они используются для прорезания пазов, формовки и резки, они надежны, эффективны и долговечны. Этот инструмент включает в себя передовую технологию для идеальной вставки. Наши инструменты доступны в различных моделях и технических характеристиках. В основном они используются в автомобильной, мебельной, электротехнической, строительной и других отраслях тяжелой промышленности.

Мы представляем оборудование для обработки пазов и выполняем различные операции по формовке и резке рабочих материалов, таких как металл и дерево.Он специально разработан для создания различных требований к резке, таких как формирование канавок, шпонок, пазов различных типов и т. Д. Он пользуется большим спросом в отраслях промышленности для изготовления сложных и мелких деталей, таких как выполнение пазов на головках машинных винтов, шурупов для дерева, болтов, автомобилей детали и т. д. Мы применили материалы более высокого качества и с высокой прочностью на разрыв, поэтому наши инструменты выдерживают высокую производительность и долгосрочное применение. Каждый инструмент проходит тщательные испытания, чтобы убедиться в его работоспособности.Отрасли промышленности, которые могут извлечь выгоду из этого оборудования, включают автомобилестроение, производство деревянной мебели, строительство, электротехническую промышленность и тяжелое машиностроение. Ассортимент предлагаемого здесь оборудования приведен ниже.

Долбежный станок BS-150
Эта модель может производить долбежные ходы от 10 до 150 мм. Продольное и поперечное перемещение для диапазонов около 200 мм и 110 мм соответственно. Регулировка плунжера составляет 150 мм, а расстояние между колонкой и плунжером составляет 210 мм, аналогично таблице и расстоянию от плунжера 310 мм.Это оборудование имеет прочную конструкцию и не создает вибрации при обработке. Он изготовлен из мелкозернистого и выдержанного литья, что позволяет инструменту работать долгое время.

Долбежный станок BS-250
Bhavya Machine Tools представляет модель BS-250, которая имеет рабочий ход от 10 до 250 мм. Продольное и поперечное перемещение остается 230 мм в обоих направлениях, поэтому этот инструмент остается подходящим вариантом для требований вставки, которые должны быть одинаковыми в обоих направлениях.Он оснащен 3-х скоростной регулировкой. Регулировка плунжера составляет 250 мм, что сравнительно выше, чем у BS-150, поэтому для вставки более тяжелых рабочих материалов BS-250 остается правильным выбором. Потребители должны выбирать модель, исходя из пропускной способности и совместимости с материалом. HP составляет 1,5, а расстояние от колонны до плунжера составляет 330 мм, что позволяет вставлять детали немного большего размера. Расстояние между столом и подъемником составляет 410 мм, что делает его идеальным выбором для точной вставки тяжелых материалов.

Наши модели BS-250 и BS-150 изготовлены из прочного материала с высокой прочностью на разрыв и мелкозернистой отливкой с соответствующей выдержкой. Шестерни изготовлены из аппаратной нарезки и точно спроектированы и закреплены. Потребители могут выбрать дополнительные аксессуары помимо предлагаемых нами стандартных спецификаций. Наши дополнительные аксессуары включают в себя поворотный стол с соотношением сторон 36: 1 (250 мм) и клиновой ремень переключателя истинного патрона электродвигателя, который позволяет безупречно и непрерывно справляться с более высоким производственным диапазоном.

Мы также принимаем индивидуальные запросы из разных отраслей и соответственно проектируем оборудование для мастерских. Наш ассортимент оборудования отличается прочностью, экономичностью, прочностью и т. Д., А когда дело доходит до функциональных характеристик, мы работаем быстрее, безостановочно и обеспечиваем точные операции резки и формовки. Ценообразование - еще один важный аспект, который привлекает к нам больше потребителей, поскольку мы предоставляем компоненты для мастерских по разумной цене.

  • Жесткая конструкция, обеспечивающая плавность работы и отсутствие вибрации
  • Мелкозернистые отливки, прошедшие должную выдержку.
  • Все шестерни машинной резки и правильно установлены.

Врезка слотов: игровые автоматы, выплачивающие дивиденды

Вы, наверное, видели, что все больше и больше дизайнеров деревянных каркасов и заказчиков спрашивают о добавлении стальных листов в свои проекты. Это прекрасное инженерное решение для усиления ваших рам, но прорези для стальных пластин должны быть аккуратно вырезаны, иначе это не поможет. Поэтому перед тем, как приступить к этим проектам, важно подумать о лучших доступных инструментах для прорезания пазов.

В Timberwolf Tools есть две четкие рекомендации по нарезке пазов: Mafell LS 103Ec долбежный инструмент и долбежный резчик . Так что, если у вас в магазине есть традиционный цепной долбежный станок Mafell LS 103Ec, вы уже на полпути к вырезанию лучших слотов. Сегодня мы сравним эти долбежные машины бок о бок, чтобы помочь вам определить, какой вариант приносит больше всего дивидендов вашему бизнесу.


Mafell LS 103Ec долбежный фрезер

Эта установка с направляющей для прорезания пазов Mafell SG 230 может погружать 11-3 / 16 " либо вертикально, прямо вверх и вниз, либо горизонтально, в торцевое волокно.

Версия SG 230 отлично подходит для прорезания пазов в массивной древесине, ферм, клееных балках и клееном брусе. Его основные приложения для прорезания пазов включают балочные соединения и соединители (открытые и скрытые), анкерные опоры, опорные стойки, каналы для линий подачи, интегрированные переходные детали и косынки.

Обладая небольшим общим весом всего 37 фунтов, опорной стойкой без скручивания и удобной ручкой, SG 230 прост в использовании в сложных положениях, даже при прорезании пазов в установленных балках.

Несколько функций работают вместе, чтобы обеспечить безупречное исполнение слотов. Стойка включает в себя мощную втягивающую пружину, допускающую погружение на 8-5 / 8 дюймов или 11-3 / 16 дюймов (220 или 285 мм). Существует 16 различных вариантов цепей с шириной с точностью до миллиметра в диапазоне от ~ 1/4 дюйма до ~ 13/16 дюйма (от 6 до 21 мм). Зажим имеет плавную регулировку с помощью легко читаемых шкал для серийного производства.

На складе

Timberwolf Tools есть несколько таких превосходных долбежных станков. С каждой покупкой LS 103Ec Slot Mortiser мы будем включать БЕСПЛАТНЫЙ шприц для смазки и смазку для подшипников премиум-класса, которую вы можете закачивать в нижнюю часть шины, а также БЕСПЛАТНУЮ смазку для цепи для продолжительной работы.

Для получения дополнительной информации и видео об этом долбежном станке, пожалуйста, просмотрите:
Mafell LS 103Ec Slot Mortiser на Timberwolftools.com
или в онлайн-каталоге Mafell


Mafell LS 103Ec Рыхлитель с глубоким пазом

Эта установка с направляющей для пазов Mafell SG 400 может выполнять погружение примерно на 15-11 / 16 дюймов под углом до 45 градусов или прямо (обычно используется горизонтально )

Версия SG 400 идеально подходит для прорезания пазов в стальных пластинах в больших заготовках из клееного бруса, а также пазов для высококачественных косынок в пиломатериалах.

Его впечатляющая глубина паза и углы стали возможны благодаря точному согласованию насадки паза с вашим цепным пазом. Благодаря специальной направляющей цепи, ограничителю глубины резания и шкале вертикального расстояния между кромками, долбежный станок для глубокого паза гарантирует точность при каждом врезании.

У вас есть два варианта цепных шин. Более длинная штанга 15-11 / 16 дюймов (400 мм) обеспечивает максимальную глубину для прямых и наклонных пазов и работает с цепями шириной от 3/8 до 11/16 дюймов (10-17 мм). Более короткие 11-13 / Шина 16 дюймов (300 мм) совместима с цепями шириной от 1/4 дюйма до 11/16 дюйма (6–17 мм), что делает ее хорошим вариантом для тонких угловых пазов.

SG 400 лучше всего использовать с цепным долбежным молотком LS 103Ec 240 В, который имеет преимущества по сравнению с двигателями на 120 В при очень глубоком врезании в древесину.

Для получения дополнительной информации и видеороликов об этом долбежном станке, пожалуйста, просмотрите:
Mafell LS 103Ec Deep Slot Mortiser на Timberwolftools.com
или в онлайн-каталоге Mafell


Врезка для пазов Врезка для глубоких пазов
Глубина врезания 8-5 / 8 "или 11-3 / 16"
220 или 285 мм
11-13 / 16 "или 15-11 / 16"
300 или 400 мм
Ширина паза (1 проход) от 1/4 до 13/16 дюймов
от 6 до 21 мм
от 1/4 дюйма (или 3/8 дюйма) до 11/16 дюйма
от 6 (или 10) до 17 мм
Длина врезки (1 проход) 1-15 / 16 "
50 мм
1-15 / 16 "
50 мм
Масса (с LS 103Ec) 37 фунтов
16.7 кг
75 фунтов
33,8 кг
Диапазон наклона НЕТ 45 °

Метрические размеры являются точными, стандартные размеры округлены


Врезка пазов FAQ

Цепь какого размера мне нужна для стальных пластин 1/4 дюйма?
Технически возможно использовать цепь / шину / звездочку 7 мм для пластины 1/4 дюйма, но на практике 8 мм лучше, так как вам нужен небольшое пространство между стальной пластиной и прорезью при сборке пластин в дереве.

Цепь какого размера мне нужна для стальных пластин 3/8 дюйма?
Подобно приведенному выше примеру: технически возможно использовать цепь / шину / звездочку 10 мм для пластины 3/8 дюйма. Но на практике 11 мм лучше, так как вам нужно немного места между стальной пластиной и прорезью при сборке пластин в дереве.

Сколько цепей мне заказать?
Хотя вам не обязательно иметь две цепи, с практической точки зрения иметь две весьма ценно, чтобы вы могли продолжать делать прорези, пока одна из них затачивается.

У вас есть долбежный паз глубиной более 15-11 / 16 дюймов?
Существует также Mafell SG 500, который достигает 19-1 / 2 дюйма, если ваш бухгалтер говорит, что вам нужно потратить 15 тысяч долларов до конца года. Но версия SG 230 или SG 400 обычно более практичный вариант.

Можно ли цепной пилой просто подвести глаза?
Если вам это удастся, вам, вероятно, не обязательно быть в нашем списке электронной почты 🙂


В прошлом письме я намекнул на некоторые возможные фотографии дирндль / ледерхозен из Германии, и пора доставить: Кейт и я определенно будем вспоминать о мюнхенских комбинациях wunderbar вода + ячмень + хмель во время минусовых температур в нашей стране. не слишком далекое будущее.

Пусть в этом сезоне ваши проезды будут правильно вспаханы и отшлифованы! Никогда не знаешь, когда появится FedEx с некоторыми инструментами ...

СЧАСТЛИВЫЕ БЛАГОДАРНОСТИ!

Джефф Пауэлл и семейство Timberwolf Tools
Бесплатный звонок: 800-869-4169
www.timberwolftools.com

СТАНОК ДЛЯ РЕЗКИ И РАЗЪЁМА И СТАНОК ДЛЯ РЕЗКИ ДЕРЕВЯННОГО СТОЛА С ЧЕРВЯННЫМ ПРИВОДНЫМ СТОЛОМ

На главную - Блог - Отчет о механических проектах

МАШИНА ДЛЯ РЕЗКИ И ОТДЕЛКИ И СТАНОК ДЛЯ РЕЗКИ ДЕРЕВЯННЫХ С ЧЕРВИНОЙ ПРИВОДНОЙ СТОЛОМ

ПРОБЛЕМА

Деревянные стеллажи изготавливаются либо традиционным способом, с использованием лобзиковых пил, что требует много времени и является неточным, следовательно, существует потребность в специальной машине для производства компонентов, как показано ниже.

СТАНОК ДЛЯ РЕЗКИ И РАЗЪЁМА И СТАНОК ДЛЯ РЕЗКИ ДЕРЕВЯННЫХ С ЧЕРВИНОЙ СТОЛОМ

РЕШЕНИЕ

1. Прямые стойки получаются, если режущая головка находится под углом 90 градусов.
2. Зубчатые рейки можно разрезать, наклонив режущую головку.
3. На одном станке можно выполнять операции по нарезанию пазов и канавок.
4. Мелкие детали можно разрезать.
5. Высокая скорость производства.
6. Прочный червячный привод является самоблокирующимся, что исключает люфт при резке.
7. Низкая стоимость изготовления.
8. Низкие эксплуатационные расходы.
9. Меньшие первоначальные вложения в машины специального назначения.

Цели :

1. Конструкция и чертеж кинематического рычага для обеспечения беззазорного привода стола.

2. Проектирование и разработка наклонной фрезерной головки, конструкции конического редуктора для улучшения крутящего момента фрезерной головки.

3. Разработка приложений.

Предлагаемая работа:

1. Обзор литературы: Технические статьи, официальные документы, патентные документы и т. Д.

2. Кинематическая конструкция рычажного механизма для передачи движения стола вперед и назад с помощью червячного привода.

3. Механическое проектирование компонентов при заданной системе сил для определения функциональных размеров компонентов, которые будут использоваться, с использованием различных формул и эмпирических соотношений.

4. Изготовление, сборка прибора и испытательного стенда для экспериментального анализа и проверки.

5. Испытания и испытания для определения рабочих характеристик оборудования при различных условиях нагрузки.

Перечень проектируемых элементов

  1. Выбор двигателя фрезы
  2. Конструкция червячного привода стола
  3. Конструкция шатуна
  4. Конструкция фрезерного шпинделя
  5. Конструкция червячного вала
  6. Конструкция рукоятки привода
  7. Выбор подшипника шпинделя
  8. Конструкция шлицевого вала
  9. Выбор направляющей стола
  10. Конструкция редуктора фрезы
  11. Червячная передача
  12. выбор подшипника
  13. Конструкция приспособления
  14. Конструкция механизма наклона режущей головки
  15. Кривошипная конструкция

Купить Модель проекта:

Контактная информация:

г.Каран Борас

Мобильный телефон:03211

Сачин Торат

Сачин получил степень бакалавра технических наук в области машиностроения в известном инженерном колледже. В настоящее время он работает дизайнером в индустрии листового металла. Кроме того, он интересовался дизайном продуктов, анимацией и дизайном проектов. Он также любит писать статьи, относящиеся к области машиностроения, и пытается мотивировать других студентов-механиков своими инновационными проектными идеями, дизайном, моделями и видео.

Недавние сообщения

ссылка на Гидравлические уплотнения - Определение, Типы, Схема, Функция, Отказ, Применение ссылка на Слоттер - Типы, детали, операции, схемы, спецификации

LearnMech.Com - это платформа, ориентированная на проекты в области машиностроения, управляемая Сачином Торатом, выпускником B-Tech в области машиностроения. Чтобы узнать больше об этом портале или Sachin Thorat, нажмите кнопку ниже!

ПРОЧИТАЙТЕ БОЛЬШЕ

Долбежные станки - Долговые станки для средних нагрузок Производитель из Batala

Подробная информация о продукте:

Минимальное количество заказа 1 единица
Применение / применение Шкив, шестерни, валы и трубы
Размер 200 мм
Материал C.I. ЛИТЬЕ
Марка OM
Потребляемая мощность 2 л.с.
Фаза 3 ФАЗА
Макс. Глубина прорезания 200 MM
Поперечное перемещение РУКОВОДСТВО
Регулировка плунжера Да

Производители долбежных станков средней грузоподъемности в Батале Компания OM International Machine Tools

Мы известное предприятие, которое занимается производство и поставка высокоточных долбежных станков Medium Duty . Имеет регулируемые опоры и направляющие, этот долбежный станок широко используется на сталепрокатных заводах, бумажных фабриках, электростанциях, текстильных фабриках и других подобных отраслях. На нашем предприятии этот долбежный станок изготавливается с особой тщательностью, с использованием проверенных на качество компонентов и передовых технологий. Кроме того, мы предлагаем этот долбежный станок с множеством технических характеристик в соответствии с постоянно меняющимися потребностями клиентов.

Производители долбежных станков в Индии.

Технические характеристики:

Технические характеристики OMS-200 OMS-250 OMS-300 OMS-350 OMS-400 OMS-450 OMS-500
Макс.Длина хода 200 MM 250 MM 300 MM 350 MM 400 MM 450 MM 500 MM
Длина RAM 20 ” 30” 30 ” 40 " 42" 42 " 52"
Ширина RAM 6 " 8" 8 " 9" 9 " 9" 12 ”
No.Скорости к ОЗУ с помощью коробки передач 2 " 2" 4 " 4" 4 " 4" 4 "
Допустимый максимальный диаметр работы 20" 32 " 36" 48 " 48" 48 " 72"
Макс. Допустимая высота работы 7 " 9" 11 " 18" 22 " 22" 24 "
Продольный ход стола 9" 15 " 18 " 24" 24 " 24" 36 "
Поперечный ход стола 10" 12 " 15" 18 " 18" 18 " 24 "
Диаметр поворотного стола 12" 15 " 18" 24 " 24" 24 " 42"
Требуемая мощность 1 H .P. 2 H.P. 3 л.с. 5 л.с. 7,5 л.с. 7,5 л.с.

Дополнительная информация:

  • Условия режима оплаты: L / C (аккредитив), T / T (банковский перевод), D / P, D / A
  • Port of Отправка: BATALA
  • Срок поставки: ГОТОВЫЙ ЗАПАС
  • Подробная информация об упаковке: ДЕРЕВЯННАЯ УПАКОВКА И ДЕРЕВЯННАЯ УПАКОВКА

Назначение и применение долбежного станка

esskay токарно-шлифовальный станок

A Долбежный станок также может быть использован в качестве формовочного станка.Долбежный станок во многом похож на формовочный станок, за исключением того, что плунжер перемещается вверх и вниз в вертикальном направлении. Следовательно, мы также можем назвать его вертикальным формирователем. Этот станок очень полезен для выполнения отверстий квадратной формы, шпоночных пазов для подгонки, резки дополнительных материалов и т. Д. Здесь операции резки выполняются в вертикальном направлении.

В основном долбежный станок используется для выполнения ниже задачи по огромным и трудным для обработки элементам работы.

  1. Пробивка отверстия
  2. Резка пазы
  3. Изготовление пазы
  4. Резка внутренние и внешние шестерни.
  5. Резка шпоночные пазы

Как разные виды пазов станки работают

Перфоратор

Этот долбежный станок используется для пробивки большие куски металла и дерева. Силы топки достаточно, чтобы удалите около 2 кг за минуту. Слот-машины с перфорацией весьма полезны для всех операции, требующие многократной штамповки за меньшее время.

Точность Слоттер

точность Слоттер выходит на сцену, когда перфоратор завершает свою роль.Точность Слоттер заботится о завершении работы. Он используется для добавить детализацию с помощью легких и коротких стрижек на рабочий элемент. Перфоратор - это используется для отсеивания больших кусков материала, а прецизионный долбежный станок используется для доведение точности.

Спецификация Хорошего Проигрывателя

Краткое подробное описание технических характеристик станка для продольной резки, производимого Esskay Lathe и станки.

  • Высококачественное литье утюг для доказательства лучшей устойчивости к износу.
  • Имея сингл рычаг управления для регулировки скорости во время работы.
  • Централизованная управление машиной для работы
  • Оборудован сталью шестерни, скользящие на многошлицевых валах.
  • С барабаном муфта для управления и остановки гидроцилиндра в любом положении.

Заключительные слова по выбору Прорезной автомат

Если вы хотите установить долбежный станок в своей мастерской или на заводе, очень важно, чтобы вы хорошо знали репутацию и доверие к производственной компании.Поскольку очень важно, чтобы машина была сконструирована из лучших материалов и функциональности. Проверка качества очень важна, и это возможно только в том случае, если компания-производитель надежна и оснащена лучшими знаниями в своей области. Esskay Lathe and Machine Tools - известное имя на рынке производства долбежных станков, токарных станков и сверлильных станков с 1982 года.

Эта запись была опубликована в рубрике Без категории автором admin.

Сколько стоит ваш старинный игровой автомат?

У вас есть старый игровой автомат? Хочешь один? Если вы это сделаете, возможно, стоит поискать, так как некоторые из них могут стоить немалых денег. Современными считаются игровые автоматы, построенные после 1930 года. Все, что старше, считается антиквариатом. У старинных игровых автоматов обычно есть оригинальные детали, так как запасные части не были обычным явлением. Новые машины, выпущенные в 1930 году, скорее всего, были переделаны и могут иметь запасные части.В античном мире чем больше оригинальных деталей и деталей, тем лучше. Вот несколько советов, которые следует учитывать перед покупкой.

Если вы заинтересованы в приобретении старинного станка, поищите его в оригинальном состоянии. Что-то относительно нетронутое или в идеальном состоянии встречается редко, однако они существуют. После восстановления игрового автомата его стоимость снижается. Если вы найдете игровой автомат 1930-х или 1940-х годов менее чем за 3000 долларов, скорее всего, он был восстановлен.

Теперь, если деньги не имеют значения, вы можете подумать о покупке пятицентового антикварного игрового автомата 1899 Mills. Эта машина в оригинальном, неношеном состоянии будет продаваться по цене от 16000 до 19000 долларов. Если деньги действительно не вариант, слот для рулетки на полу от Caille Brothers Peerless 5 Cent был продан на аукционе за 300 000 долларов.

Если вас интересует что-то менее дорогое, есть старинный игровой автомат Owl от компании Mills Novelty, который продается примерно за 15750 долларов.Этот отдельно стоящий полнофункциональный игровой автомат имеет резную массивную дубовую раму, шаровые ножки и ножки-лапки, а также великолепный металлический корпус. Эти машины пользуются большим спросом.

Если вы собираетесь купить станок по дереву, обязательно осмотрите его на предмет повреждений. Первые деревянные станки появились на рынке примерно в 1906 году. Цена достигает 19 000 долларов. Эксперты по играм и коллекционеры игровых автоматов сходятся во мнении, что эти автоматы стоит коллекционировать, поскольку со временем они будут только расти в цене.

Торговля антикварными слотами процветает.Мотивированные коллекционеры обыскивают этот нишевый рынок в поисках оригинальных машин и всего, что можно довести до ума. Восстановленный игровой автомат по-прежнему может приносить хорошие деньги. Здесь работают высококвалифицированные специалисты, которые могут восстановить вашу находку.

Ниже приведены прекрасные образцы старинных игровых автоматов

• Ten Cent Harrah's Club Pace Four Reel (1950)
• Tencent Mills Blue Bell (1948)
• Mills Diamond Front (1941)
• Five Cent Mills Black Cherry (1947)
• Шеф Super Deluxe Club Дженнингс (1946)
• Миллс, лопнувшая вишня
• Пять центов Казначейства Уотлинга (1933)
• Фронт монеты Уотлинг 25 центов (1935)
• Миллс Hi-Top
• Пять центов Миллс Римская голова (1938)

Цена антикварного станка может достигать 300 000 долларов или 1000 долларов.Если вы хотите сделать инвестиции, найти Святой Грааль или машину, соответствующую вашему декору, рынок сильный, динамичный и доступный.

Ознакомьтесь с историей игровых автоматов в нашей статье здесь.

Деревообрабатывающие станки - Разное

Деревообрабатывающие станки - Разное
Скорость подачи
6.5 - 39 футов в минуту 7 - 72 футов в минуту 7, 9,5, 14,5, 19, 24, 32, 48,5, 64,5 кадров в минуту 13, 26, 33, 66 кадров в минуту 20, 26, 33, 43 FPM 14.5, 29, 39, 78 футов в минуту 9,5, 15, 25, 38 кадров в минуту Показать больше... Показывай меньше... В наличии Фланец с резиновым роликом (G1759) 48 долларов.95 В наличии Высокоскоростной маршрутизатор Overarm (G8030) 3 599 долл. США В наличии Устройство подачи питания с 3 фазами, 1 л.с. (G7873) 1 125,00 долл. США В наличии DW788 Спиральная пила 20 дюймов с подставкой и подсветкой (H7414) 649 долларов.95 В наличии Гусеничный питатель с 4 скоростями, 3 фазы (G1168) 1 820 долларов США В наличии Дополнительная передача для G4181 и G7873 (G4184) 60,95 долл. США В наличии Зажим материала для T10464 (T24653) 600 долларов.00 В наличии Подача питания AS-235 (T24824) $ 540,00 В наличии Торцевой зажим для приспособлений для формовки панелей (T24721) 26,95 долл. США В наличии Ролик из синтетического каучука для G4173 (G4174) 22 доллара.95 В наличии 3 шт. Комплект ремня для Pro-Track (G1543) 245,00 долл. США В наличии Полиуретановый ролик для G1759 и G3100 (G3101) 39,95 долл. США В наличии Дополнительный ролик для G4181 и G7873 (G4182) 35 долларов.95 В наличии Адаптер для полиуретанового ролика G1094 и G1172 (G1540) 58,95 долл. США В наличии Ролик из синтетического каучука для G4176 (G4177) 29,25 долл. США В наличии Резиновый ролик для G1759 и G3100 (G2516) 24 доллара.25 В наличии Быстрый держатель (G4175) 76,95 долл. США В наличии Устройство подачи питания 1/4 л.с. (G4176) 595,00 долларов США В наличии Настольный долбежный станок 1/2 л.с. (G0645) 409 долларов.00 $ 375,00 В наличии Устройство подачи питания 1 л.с. (G4181) $ 1,195,00 $ 1145,00 В наличии Машина «ласточкин хвост» серии 16-1 / 2 "Extreme (G0611X) 4559 долларов.00 В наличии Горизонтально-расточной станок с одним шпинделем (G0540) 700,00 долл. США В наличии Механизм подачи Easy Feeder Power Feeder (G0826) $ 1 095,00 1045 долларов.00 В наличии Гусеничный питатель с 4 скоростями, однофазный (G1135) 1 945,00 долл. США В наличии Детская кормушка (G4173) 439,00 $ .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
