Содержание

Абразивно-отрезные станки и механические ножовки

Абразивно-отрезной

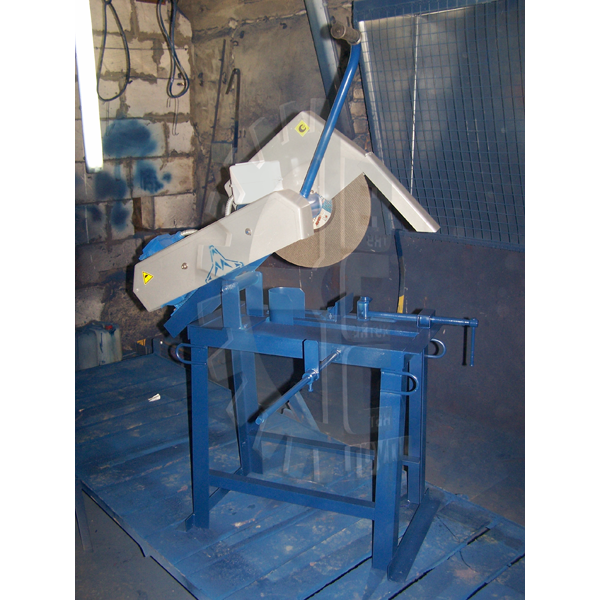

СОМ-400/СОМ-400Б

Абразивно-отрезной
станок ООС

Абразивно-отрезной

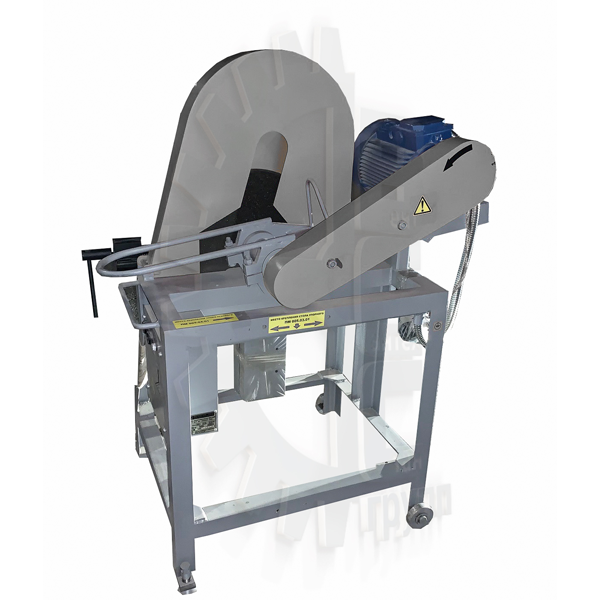

станок ПМ 005

Абразивно-отрезной
82АС400

Механическая ножовка
ON-280

Механическая ножовка
8725



Модель

Наибольшие размеры
сечения:
швеллер, уголок/
труба/
сплошной круг,
мм
Размеры абразивного
круга:
наружный диаметр/
высота/
посадочный диаметр,
мм
Угол
поворота
тисков,
град
Частота
вращения
шпинделя,
об/мин
Мощность
двигателя,
кВт
Габартные
размеры,
мм
Вес
станка,
кг
Абразивно-отрезные
СОМ-400 75/100/40 400х3-4х32 0…45 2860 2,2 1400х500х900 52
СОМ-400Б 120/120/60 400х3-4х32 0…45 2860 4,0 1400х500х1000 100
ООС 80/80/50 400х3,2х32 -25…+45 2100 2,2 1280х1410х1130 200
ПМ 005 14/120/80 400х4х32 0…45 2880 5,5 1300х580х1272 110
82АС400 14/120/80 400х4х32 0…45 2850 5,5
1160х700х1300
155

Модель

Наибольшие размеры
сечения:
круглого профиля/
квадратного профиля
при резке под углом 90°,
мм
Наибольшие размеры
сечения:
круглого профиля/
квадратного профиля
при резке под углом 45°,
мм
Размеры
полотна,
мм
Мощность
двигателя,
кВт
Габартные
размеры,
мм
Вес
станка,
кг
Механическая ножовка
8725 250/250 140/250 500х40х2 2,2 1690х700х900 670
ON-280 250/280 170/210 450x40x2 1,75/2,2 1490x740x1200 570

Основными технологическими приемами по изготовлению металлических деталей сегодня является резка, но при обработке мы всегда сталкиваемся с некоторыми трудностями.

Как правило, это большие припуски, оставляемые на обработку из-за низкой точности заготовительных операций, таких как резка, ковка, штамповка и другие.

На сегодняшний день большинство машиностроительных заводов нашей страны производят работы по резке металлов дисковыми фрезами на отрезных станках, сегментными пилами или даже на токарных станках и другом аналогичном оборудовании. Что касается стран Европы, можно сказать, что производство давно перешло на использование кольцевых ленточных пил, специально комплектующихся на отрезные ленточные станки. Такая технология позволяет лучшим образом сократить потери металла, обеспечить экономию энергопотребление, усовершенствовать процесс производства продукции машиностроения и тем самым повысить качество изготавливаемых изделий.

Если Вы захотели оборудовать ваше предприятие отрезными станками, то вам следует обратиться к специалистам, хорошо ознакомленными с данным вопросом, которые помогут Вам сделать правильный выбор. При резании заготовки необходимо понимать, насколько эффективно мы используем металлорежущие станки.

Оценить качество нашего реза можно по состоянию получаемой стружки. Тяжелая, толстая или синего цвета стружка свидетельствует о слишком высокой подаче. Тонкая или очень стертая в виде порошка стружка говорит о слишком низкой подаче или невысокой скорости вращения отрезного станка. Следовательно, нужно увеличить скорость вращения нашего оборудования. Самое эффективное использование станка при качественной резке считается тогда, когда стружка получается лентообразная. Соблюдение всех рекомендаций способствует высокой производительности заточных станков при сохранении гарантированного ресурса.

  • Листогибочные машины
  • Трехвалковые листогибочные машины
  • Молоты
  • Ручные листогибочные и валковые машины

Многоцелевой автоматический абразивный отрезной станок с поворотным столом

Многоцелевой автоматический абразивный отрезной станок с поворотным столом, с применением дисков до Ø600 мм, режущая способность Ø225 мм, 100х500 мм (прямоугольное сечение), мощный 15 кВт двигатель, регулируемая скорость вращения диска 600-2400 об/мин, возможность фиксирования периферийной скорости 20 — 60 м/сек, мониторинг перегрузки и защитная система, высокоточный серводвигатель стола и диска для прецизионного и быстрого позиционирования, программируемый 10″ сенсорный дисплей, 400 В, 3 фазы, 50/60 Гц.

Категория: Металлографические отрезные станки


  • Готов к работе после распаковки!
  • Гарантия 2 года и постгарантийное обслуживание!
  • Доставка в любую точку России!
  • Описание
  • Характеристики

Дизайн

SERVOCUT 602-AX-R представляет собой многоцелевой автоматический абразивный отрезной станок с поворотным столом, совмещающий в себе продвинутую технику и методы резания. Автоматическое резание гарантирует высочайший уровень воспроизводимости и максимальный комфорт оператора.

SERVOCUT 602-AX-R имеет прочную и надежную безвибрационную конструкцию с низким уровнем шума. Мощный 15 кВт двигатель и прецизионный мотор управления перемещения гарантируют быстрое резание твердых и сложных материалов. В двух отдельных частях основания установлены электродвигатель и рабочая камера. Большой передвижной стол с Т-образными пазами. На рабочий стол можно устанавливать различные зажимные приспособления. Для обеспечения полного доступа к рабочей камере имеется передняя раздвижная дверь и боковой кожух, которые полностью открываются. Боковой порт позволяет проводить резание длинных деталей. Большое окно и светодиодное освещение обеспечивают хороший обзор с оптимальным уровнем безопасности.

SERVOCUT 602-AX-R соответствует высочайшим требованиям стандартов безопасности. Блокировочное защитное устройство не позволяет запустить двигатель до полного закрытия двери и бокового кожуха. Блокировочное устройство не позволяет открыть кожух или дверь до полной остановки двигателя. Тормозная система останавливает диск через несколько секунд после выключения. Станок оснащен кнопкой экстренного отключения и расположен на передней панели станка.

Дополнительно можно оснастить трехцветным сигнализатором для визуальной и звуковой индикации.

SERVOCUT 602-AX-R предназначен для резки образцов сложной формы под любым углом без поворотного зажима.
— Станок оборудован автоматическим вращающимся рабочем столом с углом поворота на 360° , управляемый сервоприводом
— Возможность резки образцов до 20 различных линий под разными углами
— Память программ для линии резки и параметров для многоцелевой резки

ПРЕИМУЩЕСТВА

SERVOCUT 602-AX-R сочетает в себе самые передовые технологии резки в одном станке. Станок оснащен большим автоматическим поворотным столом, который исключает повторное зажимание и экономит время и обеспечивает максимальную автоматизацию процесса. Поворотный стол с сервоприводом позволяет точно позиционировать угол. Экономьте время устаноки, сохраняя в памяти программы методику резания до 20 линий под разными углами. Различные параметры и методы резки могут быть установлены для каждой линии резки, обеспечивая максимальную точность и лучшие результаты резки.

Диаметр отрезного круга измеряется автоматически, а износ диска можно компенсировать путем автоматической оптимизации скорости периферийной резки. Таким образом, положение отрезного круга автоматически регулируется в соответствии с предварительно установленными линиями резания и износом диска.

МЕНЬШЕ РАБОТЫ С ЗАЖИМНЫМИ УСТРОЙСТВАМИ

SERVOCUT 602-AX-R допускает 20 одновременных надрезов без необходимости разжимать, вращать и повторно зажимать образец для следующих надрезов. 4-осевой поворотный стол Metkon делает резку проще, чем когда-либо, что позволяет полностью исключить многократные повторные зажимы, резка легко обрабатывается под разными углами для заданной области

.

Вращающийся стол

Большой поворотный стол диаметром Ø 710 мм. позволяет легко и эффективно фиксировать, позиционировать и резать очень большие образцы. 4-осевая резка — это самый быстрый способ уменьшить настройки, повысить производительность и повысить точность резки сложных деталей. Угол наклона поворотного стола можно регулировать с точностью до 0,1 °. Комбинируя все 4 оси, резка может быть выполнена в любом возможном положении без повторного зажима.

Особенности

Автоматическое измерение отрезного круга. Диаметр отрезного круга измеряется втоматически перед каждый разрезом для точного позиционирования.

Автоматическая очистка. Функция AutoClean обеспечивает тщательную очистку всей режущей камеры. Данная функция снижает нагрузку Оператора и экономит время на техническое обслуживание. Чистящий пистолет, установленный снаружи, можно использовать для очитски станков на горизонтольных поверхностях.

Центральная система лубрикации. Периферийная скорость изменяется, как только отрезной круг изнашивается, если скорость двигателя фиксированная Это может привести к плохому качеству поверхности образца. SERVOCUT 602 имеет стандартную функцию поддержания постоянной скорости вращения независимо от диаметра отрезного круга. Скорость двигателя автоматически регулируется в соответствии с диаметром колеса, благодаря технологии автоматического измерения диаметра отрезного круга. Периферийная скорость может регулироваться от 20 м/с до 60 м/с.

Фиксирования периферическая скорость отрезного круга. Периферийная скорость изменяется, как только отрезной круг изнашивается, если скорость двигателя фиксированная Это может привести к плохому качеству поверхности образца. SERVOCUT 602 имеет стандартную функцию поддержания постоянной скорости вращения независимо от диаметра отрезного круга. Скорость двигателя автоматически регулируется в соответствии с диаметром колеса, благодаря технологии автоматического измерения диаметра отрезного круга. Периферийная скорость может регулироваться от 20 м/с до 60 м/с.

Аксессуары

Лазерная резка для быстрого и точного позиционирования.
FUMEFILTER для удаления дыма и испарений внутри рабочей камеры для лучшего обзора.
Система охлаждения предохраняет поверхность образца от перегрева.

Артикул14 87-AX14 87-AX-R
Модель602 — AX602 — AX-R
Макс. диаметр дискаØ600 мм
Макс. режущая способность, ØØ225 мм
Макс. режущая способность, ШхГ100×500 мм
Перемещение, ось Z340 мм
Перемещение, ось Y560 мм
Перемещение, ось Х540 мм540 мм
Габариты рабочего стола772х710 мм

Ø 710 мм,
поворотный стол, 360 °
с точностью 0,1 °

Габариты Т-слотов18 мм
Мощность двигателя15 кВт
Скорость вращения диска600-2400 об/мин
Измерение диаметра колесаСтандартСтандарт
Периферийная скоростьСтандартСтандарт
Скорость подачи20-5000 мм/сек
Сенсорный дипсплей10 дюймов
Вертикальное резаниеАвтоАвто
Горизонтальное резаниеАвтоАвто
Параллельное резаниеСтандартСтандарт
Multi Target CuttingСтандартСтандарт
Table Oscillating CuttingСтандартСтандарт
Rapid Pulse CuttingСтандартСтандарт
Smart Feed ControlСтандартСтандарт

Step Cut; Segment Cut; Diagonal Cut
Combined Cut

ОпцияОпция
Автоматическая система очисткиОпцияОпция
Центральная система лубрикацииОпцияОпция
Габариты ШхГхВ184x173x200 см
Вес1600 кг
Система рециркуляции200 л

Абразивно-отрезной станок АПВ ОСА-Н-П (поворотный стол)

Основные особенности

Конструкция станка обеспечивает надежность и простоту работы.

Габариты станка АПВ ОСА-П:



Технические характеристики:

Питание электродвигателя — 380V

Мощности применяемых электродвигателей —2,2 kw, 4,0 kw, 5,5 kw

Скорость вращения отрезного диска — 3000 об/мин.
Эксплуатация — настольный, переносной.

Возможность быстро настроить станок на нужный угол реза.

Предусмотрена возможность применения электро-двигателей различной мощности на одной раме станка.

Высокое качество сборки.

Применение качественных комплектующих.

Базовые варианты комплектации станка АПВ ОСА-П

Станок АПВ ОСА-П  комплектуется двигателями:

2,2 кВт, 4,0 кВт, 5,5 кВт.

В комплект поставки входит:

Машина ОСА-П …………………..1шт.

Отрезной абразивный диск…..1шт.

Тиски …………………………………..1шт.

Руководство по эксплуатации..1шт.

вид заготовки

значение параметра 90°/ 45°

труба круглая

Ф100 / Ф50

труба профильная

100х100 / 60х60

уголок

100х100 / 60х60

швеллер

140 / 60

размеры абразивного отрезного диска

наружный диаметр

300-400 мм

толщина

2,5-4 мм







МОДЕЛЬ

ХАРАКТЕРИСТИКИ

АПВ ОСА-П-2,2    2,2 кВт



Номинальное напряжение питания, В

Передача

Тип двигателя

Род тока

Частота сети

Номинальная потребляемая мощность

Конструкция

Посадочные размеры абразивного диска

Вес

380±22

ремень клиновый А-900 ГОСТ 1284-89 — 1шт.

асинхронный

переменный, трехфазный

50 Гц

2,2 кВт

поворотный

25,4 и 32 мм

82 кг.


АПВ ОСА-П-4,0  4,0 кВт

Номинальное напряжение питания, В

Передача

Тип двигателя

Род тока

Частота сети

Номинальная потребляемая мощность

Конструкция

Посадочные размеры абразивного диска

Вес

380±22

ремень клиновый А-950 ГОСТ 1284-89 — 2шт.

асинхронный

переменный, трехфазный

50 Гц

4,0 кВт

поворотный

32 мм

89 кг


АПВ ОСА-П-5,5    5,5 кВт

Номинальное напряжение питания, В

Передача

Тип двигателя

Род тока

Частота сети

Номинальная потребляемая мощность

Конструкция

Посадочные размеры абразивного диска

Вес

380±22

ремень клиновый А-950 ГОСТ 1284-89 — 2шт.

асинхронный

переменный, трехфазный

50 Гц

5,5 кВт

поворотный

32 мм

95 кг




Устройство  станка



1.  кожух отрезного диска

2.  кожух ремня

3.  эл.двигатель

4.  авт.выключатель

5.  регулировка натяжения ремня

6.  станина

7.  зажим поворотного кулака

8.  контрольные насечки 90-45˚

9.  кнопка пуск

10.  кнопка остановки

11.  тиски

12.  абразивный диск

13.  регулировка плоскости

отрезного диска

Labcut 250B Настольный станок для абразивной резки — | Резка

Увеличить [+]

  • Обзор
  • Технические характеристики
  • Сопутствующие аксессуары
  • Сопутствующие товары

Extec Labcut 250B — это настольный ручной абразивно-отрезной станок, предназначенный для резки кругов диаметром до 10 дюймов (254 мм). Labcut 250B можно использовать для разрезания широкого спектра современных материалов, включая:

  • Твердые стали
  • Инструментальная сталь
  • Чугун
  • Стальные и никелевые сплавы
  • Цветные металлы напр. Алюминий, латунь, титан
  • Керамика
  • Стекло
  • Композитные материалы
  • Твердые металлы напр. Карбиды
  • Labcut 250 также режет прутки и трубы

Абразивный отрезной круг имеет непрямой привод со скоростью 3900 об/мин от трехфазного двигателя мощностью 4 л.с. (3 кВт). Для изменения скорости резания доступен дополнительный комплект шкивов и ремней. Для подъема и опускания режущей головки сбоку навеса расположен рычаг. На рычаге подъема/опускания установлен гидрозатвор, чтобы можно было выполнять резку плавно.

Станина станка представляет собой основание с Т-образным пазом, на котором устанавливаются тиски. Стандартный станок поставляется с правосторонними и левосторонними быстрозажимными тисками размером 2 ½ дюйма (64 мм). Материал зажимается с обеих сторон разреза, что обеспечивает минимальный заусенец. Длинные куски материала можно легко обрабатывать с помощью портов доступа на обеих сторонах навеса.

4,4-галлонный (17 л) насос с производительностью 55 л/мин обеспечивает циркуляцию жидкости по обеим сторонам вращающегося колеса и заливает рабочую зону. Если требуется сухая резка, циркуляцию охлаждающей жидкости можно остановить. Систему циркуляции охлаждающей жидкости также можно использовать для промывки; подходящие для этого элементы управления расположены на передней панели.

Электрические компоненты размещены в закрытом шкафу, расположенном за панелью управления. Коммутация на передней панели осуществляется через цепи управления 24 В и поэтому соответствует даже самым строгим нормам безопасности. Элементы управления на передней панели включают в себя включение/выключение двигателя режущей головки, включение/выключение насоса охлаждающей жидкости и внутренний выключатель освещения. Labcut 250B был разработан с учетом безопасности оператора. Предохранительный выключатель с таймером предотвращает открытие навеса во время вращения режущего диска.

  • Мотор:
    • 4 л.с. (3 кВт) 3-фазный двигатель – укажите напряжение
  • Диаметр шпинделя:
    • Максимальный диаметр 1 1/4 дюйма (32 мм)
  • Скорость колеса:
    • Стандартный 3900 об/мин
  • Размер колеса:
    • Максимум 10 дюймов (254 мм) (можно установить колеса меньшего диаметра
  • Размеры:
    • Ширина: 20,2 дюйма (512 мм)
    • Глубина: 27 дюймов (685 мм)
    • Высота: 24,4 дюйма (620 мм)
  • Вес:
    • 176 фунтов. (80 кг)



C-K:
Быстрая, удобная и экономичная система C-K (Clear-Kling) использует революционную прозрачную подложку, которая обеспечивает адгезию без клея. Диски C-K можно наносить на любой валик. Выберите желаемую ткань C-K, абразивный диск или алмазную притирочную пленку и нанесите на валик — она мгновенно прилипнет. Когда закончите, просто поднимите и замените следующим элементом. Диски C-K остаются на валике и могут использоваться повторно. Доступно для различных продуктов Extec.
СРП:
Основа PSA (клей, чувствительный к давлению), устойчивая к маслам, воде и спирту.
Ткань:
Тканевая основа доступна для большинства продуктов.
Обычная:
Для большинства продуктов доступна гладкая подложка.
Полиэстер Задняя часть:
Основа Extec Poly.
Максимум:
Неметаллическая, магнитосовместимая подложка.
Каталог № Блок Описание

10256

Каждая   Быстрозажимные тиски EXTEC, левые

10256 добавлен. Продолжить покупки | Проверить Добавлено

10257

Каждая   Быстрозажимные тиски EXTEC, правые

10257 добавлен. Продолжить покупки | Проверить Добавлено

10258

Каждый   Базовый блок EXTEC для Labcut 250B

10258 добавлен. Продолжить покупки | Проверить Добавлено

Ключ:
  • Новый
  • Специальная упаковка
Абразивные отрезные круги

Отрезные круги EXTEC для подготовки проб доступны в размерах 6 дюймов (152 мм), 7 дюймов (178 мм), 9 дюймов (229 мм), 10 дюймов (250 мм), 12 дюймов ( 300 мм), 14 дюймов (350 мм), 16 дюймов (400 мм), 17 дюймов (432 мм) и 18 дюймов (455 мм) в диаметре и спроектированы для… Дополнительная информация

Палочки для повязки

Растворимая жидкость

Свежая сине-зеленая охлаждающая жидкость с высокими свойствами теплопередачи. Extec Soluble Fluid не образует пены, обеспечивает чистую резку и предотвращает рост бактерий.

Цены на сайте www.extec.com указаны только для США.

Металлографические отрезные станки и пробоотборники

Металлографические отрезные станки и пробоотборники | Struers.com

Struers — Обеспечение уверенности / Товары / Резка / Оборудование для резки

Согласие на использование файлов cookie

Файлы cookie используются в статистических целях и для улучшения сайта. Файлы cookie будут использоваться после того, как вы нажмете «ОК» или если вы продолжите использовать www.struers.com.

  • Принять
  • Подробнее

Для быстрой и точной резки требуется тщательно разработанное оборудование и расходные материалы. Мы предлагаем полный набор отрезных станков, зажимных инструментов и отрезных кругов, разработанных для обеспечения простой, эффективной и без деформации резки заготовок различных размеров.

  • Ручные, автоматические и полуавтоматические станки
  • Станки для всех размеров заготовок и требований
  • Напольные и настольные машины

Magnutom-5000

  • Интуитивное программирование с помощью пиктограмм
  • Функция симулятора
  • Автоматическая очистка AxioWash

Как единственный отрезной станок в своей области, Magnutom-5000 может отображать самые сложные последовательности секций и моделировать все отдельн…

ЧИТАТЬ ДАЛЕЕ

Axitom

  • Режущая способность 125 x 290 мм / 5,0″ x 11,5″
  • Полностью автоматический станок для резки больших объемов
  • Размер отрезного круга 350 или 400 мм / 14,0″ или 16,0″ диам.

Если вы посетите некоторые из крупнейших автомобильных материалографических центров по всему миру, есть большая вероятность, что вы. ..

ЧИТАТЬ ДАЛЕЕ

Labotom

  • Режущая способность: 62 x 250 мм / 2,5″ x 9,8″
  • Ручная машина с простой 3-кнопочной панелью управления

Labotom — это простой в использовании и мощный настольный станок для резки, который может работать с заготовками широкого спектра форм, размеров, сложных…

ЧИТАТЬ ДАЛЕЕ

Дискотом-100/-10

  • OptiFeed – интеллектуальное управление подачей
  • AxioWash* (автоматическая очистка)
  • ExciCut для очень твердых материалов

Discotom-10 и Discotom-100 — это универсальные настольные отрезные станки, разработанные, чтобы предоставить вам экономичную возможность расширить …

ЧИТАТЬ ДАЛЕЕ

Secotom

  • Режущая способность 50 x 165 мм.
  • Автомат прецизионной резки
  • Отрезной круг диаметром 75–203 мм/ 3–8 дюймов.

Усовершенствованный прецизионный станок для резки с большой производительностью и гибкостью применения

ЧИТАТЬ ДАЛЕЕ

Accutom-10/-100

  • Высокая точность
  • Сокращение времени резки
  • Повышение производительности

Модернизированные отрезные станки Accutom от Struers оптимизированы для точности и простоты использования, чтобы дать пользователю преимущество в …

ЧИТАТЬ ДАЛЕЕ

Minitom

  • Заготовки до 30 x 40 мм
  • Высокоточный настольный станок
  • Низкая скорость защищает от тепловой деформации

Небольшой низкоскоростной автоматический прецизионный станок для резки тонких материалографических заготовок, которые не выдерживают…

ЧИТАТЬ ДАЛЕЕ

Secotom Remote

  • Подвижный режущий стол
  • Быстрое позиционирование
  • Интеллектуальное управление подачей

Прецизионный отрезной станок Secotom является одним из компонентов удаленной системы Struers. Оборудование приспособлено для того, чтобы…

ЧИТАТЬ ДАЛЕЕ

Minitom Remote

  • Резка всех типов материалографических заготовок
  • Легко использовать
  • Легко чистить

Прецизионный отрезной станок Minitom Remote является одним из компонентов системы Struers Remote System. Машина основана на Struer…

ЧИТАТЬ ДАЛЕЕ

Расходные материалы для резки

  • Абразивно-отрезные круги

    Чрезвычайно твердый черный металл (500 < HV < 1400).

    Перейти в интернет-магазин Связаться с отделом продаж
  • Абразивно-отрезные круги

    Очень твердый черный металл (400 < HV < 800).

    Перейти в интернет-магазин Связаться с отделом продаж
  • Абразивно-отрезные круги

    Твердый черный металл (275 < HV < 750).

    Перейти в интернет-магазин Связаться с отделом продаж
  • Абразивно-отрезные круги

    Черный металл средней твердости (200 < HV < 550).

    Перейти в интернет-магазин Связаться с отделом продаж
  • Абразивно-отрезные круги

    Черный металл средней мягкости (100 < HV < 500).

    Перейти в интернет-магазин Связаться с отделом продаж
  • Абразивно-отрезные круги

    Мягкий черный металл (75 < HV < 375).

    Перейти в интернет-магазин Связаться с отделом продаж
  • Алмазные отрезные круги

    Для материалов с HV 500-2400.

    Перейти в интернет-магазин Связаться с отделом продаж
  • Отрезные круги из CBN

    Для материалов с HV 500-2400.

    Перейти в интернет-магазин Связаться с отделом продаж
  • Добавки для резки

    Для рециркуляции, охлаждения и очистки.

    Перейти в интернет-магазин Связаться с отделом продаж
  • +

Станки для мокрой абразивной резки | Станки для абразивной резки

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.



Станки для резки и резки

Станки для мокрой циркулярной и абразивной резки. Доступны 2 модели: TSA / TSA LAB и Aqualab

Наличие: В наличии

0,00 $

  • Описание продукта
  • Дополнительная информация

Описание продукта

Детали

Серия TSA

Абразивные станки для влажной резки


Автоматическая версия Aqualab

Станки для резки TSA предназначены для отраслей промышленности, которым необходимо резать сложные материалы (твердые стали, нержавеющая сталь, инконель, титан-композит и т. д.). Программируемый автомат управляет автоматизмом машины. Модель TSA Lab позволяет производить холодный рез без заусенцев благодаря системе охлаждения с замкнутым контуром. Мокрая резка эффективно удаляет пыль и значительно снижает уровень шума.

Преимущества покачивающего движения
  • Кофемолка не забивается
  • Двигатель не напрягает
  • Металл не нагревается
  • Сплошной срез

Характеристики
  • Автоматический спуск и подъем с помощью маслопневматического цилиндра
  • Двигатель IP 55 — Абразивный диск или лезвие TCT 400 В
  • Для шлифовального станка для мокрой резки (не входит в комплект)
  • Автоматический осциллирующий двигатель облегчает резку даже цельных деталей (опция для TSA 250)
  • Скорость резки: 60 м/с
  • Стол из нержавеющей стали с Т-образными пазами
  • 2 пневматических тиска (как опция для TSA 250)
  • Автоматический контроль глубины (автоматически срабатывает в конце реза) Может измерять и компенсировать износ абразивного диска
  • Автоматическая резка с помощью бесщеточного электрического сервопривода
  • Рабочее освещение 24 В
  • Соответствие C. E.
  • Освещение 24 В
  • Цифровое управление опережением скорости или давления
  • Машина полностью закрытая
  • Боковые двери из макролона с электроприводом безопасности открывания

Система мокрой резки: лаборатория TSA
  • Электрический водяной насос
  • Поддон для сбора
  • Резервуар для декантации и хранения
  • Съемная корзина фильтра
  • Направленные сопла с обеих сторон кофемолки
АСП 250 70 50 80×80
АСП 350 100 80 120×80
АСП 410 120 90 120 х 1 20
АТС 415 140 100 160×100
АСП 525 170 150 160×120

Ассортимент Aqualab

Абразивно-мокрая резка

Отрезные станки серии AQUALAB предназначены для отраслей, где требуется резка сложных материалов, таких как: твердая сталь — нержавеющая сталь — инконель — композиты — титан -. .. Срезы получаются прохладными и практически без заусенцев благодаря системе охлаждения с замкнутым контуром. Мокрая резка эффективно удаляет пыль и значительно снижает уровень шума. Обратите внимание, что линейка Aqualab дополняется серией TSA — TSA LAB, поскольку она является ее автоматическим аналогом.

Преимущества колебательного движения

  • Кофемолка не забивается
  • Двигатель не напрягает
  • Металл не нагревается
  • Сплошной срез

Характеристики

  • Скорость резания: 50 м/с
  • Для шлифовального станка для мокрой резки (не входит в комплект)
  • Ручной спуск
  • Привод с помощью поликлинового ремня
  • Стол и шпиндель из нержавеющей стали
  • Двойные ручные тиски (опционально пневматические)
  • База
  • Ручное колебание
  • Спринклерное устройство включая:
    • Спринклерный электронасос
    • Сборный бак
    • Отстойник и резервуар для хранения
    • Моющийся нейлоновый картридж фильтра
    • Регулируемые насадки с обеих сторон колеса
  • Рабочее освещение 24 В
  • Машина соответствует нормам ЕС

Режущая способность (мм)
Аквалаб 200 50 30 60×60
Аквалаб 250 70 50 60×70
Аквалаб 350 120 80 120 х 60
Аквалаб 410 140 100 160×100
Аквалаб 415 120 100 250 х 80
Аквалаб 515 170 120 250×100

Дополнительная информация

Технические характеристики

Серии TSA / TSA-LAB и AQUALAB — дополнительное оборудование

Special VISE

Cross V для деформируемых труб или небольших стержней. 0003

Регулятор опускания

Для хрупких деталей. Speed ​​controlled by button on descent lever

Automatic scroll filter

With sludge collecting vessel

Pre-drilled slide for stop position

Adjusts the dimension from the holes

Electronic speed variator

For multi -материальное использование

Только линейка Aqualab — дополнительное оборудование

Автоматическое колебание

Приводится в действие кнопкой на рычаге опускания: меньше усталости и больше производительности

Только модельный ряд TSA / TSA-LAB — дополнительное оборудование

Усиленные отрезные круги

Усиленные отрезные круги Tyro

Технические характеристики серии TSA
Модель Диаметр шлифовального станка (мм) Двигатель шпинделя (л. с.) Скорость шпинделя при 60 м/с (т/мин) Размеры Д х Ш х В Высота рабочего пространства (мм) Работа (мм) Вес (кг)
АСП 250 250 3 4600 940x720x1600 900 240
АСП 350 350 7,5 3430 или 4360 1600x850x2300 900 250
АСП 410 400 10 3430 или 4360 1600x850x2300 900 380
АТС 415 400 15 2870 1350x940x1600 900 400
АСП 525 500 525 3000 1400x1020x1650 800 500
Products
Practical Advices
Company
Career
Events
Contact Us

2500, avenue Watt, Ville de Québec (Qc)
G1P 3T3, Canada

1-800-463-6668
(418) 877-0778

Факс (418) 877-0548

14-дюймовый абразивный отрезной станок

Нажмите, чтобы ознакомиться с нашей Политикой доступности и связаться с нами по вопросам, связанным с доступностью.

Перейти к содержанию

Выберите страну

  • {{страна.Текст}}

Выберите язык

{{Название языка}}

R41422

  • Картинки {{filteredImages(). length}}
  • Видео 1

R41422

14-дюймовый абразивный отрезной станок RIDGID оснащен шнуром длиной 6 футов для увеличения досягаемости на рабочей площадке. 15-амперный двигатель с высоким крутящим моментом предназначен для резки арматуры, пруткового проката, уголков и полных связок металлических шпилек. Он имеет встроенное отделение для ключей и эргономичную D-образную ручку для удобной транспортировки.

Показать меньше

Читать далее

купить сейчас

Запросить информацию

Зарегистрируйте свой продукт

  • Интернет-магазины
  • Магазины рядом с вами

Посетите сайт, чтобы узнать о наличии.

В наличии

купить сейчас

Расположение

5 миль10 миль20 миль50 миль100 миль200 мильБез ограничений

{{нет результатов}}

{{$индекс + 1}}. {{wtbVendor.Name}}
{{wtbVendor.Расстояние}}
Как добраться: Сюда — Отсюда
Звоните, чтобы узнать о доступности

{{wtbVendor.AddressLine1}}
{{wtbVendor.AddressLine2}}
{{wtbVendor.CityStatePostalCode}}
{{wtbVendor.CountryName}}
Тел.: {{wtbVendor.Phone}}
{{wtbVendor.Веб-сайт}}

Показать больше результатов

({{resultCount}} результатов)

  • Интернет-магазины
  • Магазины рядом с вами

Расположение

5 миль10 миль20 миль50 миль100 миль200 мильБез ограничений

{{нет результатов}}

{{$индекс + 1}}. {{wtbVendor.Name}}
{{wtbVendor.Расстояние}}
Как добраться: Сюда — Отсюда
Звоните, чтобы узнать о доступности

{{wtbVendor.AddressLine1}}
{{wtbVendor.AddressLine2}}
{{wtbVendor.CityStatePostalCode}}
{{wtbVendor.CountryName}}
Тел.: {{wtbVendor.Phone}}
{{wtbVendor.Веб-сайт}}

Показать больше результатов

({{resultCount}} результатов)

Характеристики

  • Соглашение о бессрочном обслуживании — Этот инструмент поддерживается единственным в отрасли соглашением о пожизненном обслуживании: просто зарегистрируйтесь в течение 90 дней с момента покупки, чтобы получить бесплатные детали и бесплатное обслуживание на всю жизнь.
  • Двигатель с высоким крутящим моментом, 15 А — мощность через арматуру, стержневую заготовку, уголки или полные связки металлических шпилек
  • Прочная стальная основа — повышает стабильность и на 56% легче предыдущей модели, что упрощает транспортировку
  • Ручка для переноски — для удобной транспортировки
  • Эргономичная D-образная рукоятка — для повышенного комфорта
  • Увеличенный защитный кожух колеса — прочный защитный кожух обеспечивает дополнительную защиту с обеих сторон абразивного круга
  • Внешние щетки — позволяет легко менять щетки
  • Увеличенный искроотражатель — эффективно направляет искры вниз
  • Регулируемая направляющая — поворачивается на 45° влево — 45° вправо для точной резки под углом
  • Тиски и быстроразъемный рычаг — делает зажим и регулировку приклада удобным
  • Зажимная поверхность — обеспечивает поверхности с плоскими краями, которые принимают зажимные приспособления для дополнительной поддержки материала
  • Регулировка под углом без инструментов — позволяет быстро и легко отрегулировать упор для всех углов скоса
  • Твердые резиновые ножки — обеспечивает виброустойчивую устойчивость чугунного основания
  • Большая режущая способность — резка полных связок стальных шпилек за один проход
  • Встроенное хранилище ключей — Держит гаечный ключ в пределах легкой досягаемости
  • Замок оправки — для легкой замены колеса одним ключом

Технические характеристики

Двигатель 120 В, 15 А
Скорость без нагрузки 3900 об/мин. (об/мин)
Диаметр колеса 14 дюймов
Диаметр оправки 1 дюйм
Угол наклона 45° лев. — 45° прав.
Включает R4141 Отрезной станок, абразивный круг 14 дюймов, торцевой ключ, тиски, (3) крепежные винты, (3) плоские шайбы и руководство по эксплуатации.

Режущая способность

Стальные шпильки Полный комплект
Наружный диаметр трубы 5 дюймов
Прутковый материал 2 дюйма

Сопроводительные документы

Руководство оператора

Список деталей

Гарантия

3 года ограниченной гарантии

Информация для заказа

  • Отзывы
  • вопросы и ответы

Свяжитесь с нами

Есть комментарии или вопросы? Мы хотели бы услышать от вас.

Регистрация продукта

Инструменты RIDGID поддерживаются лучшим покрытием в отрасли.

РИДЖИД Форум

Присоединяйтесь к сообществу и пообщайтесь с другими профессионалами уже сегодня.

Станок для абразивной резки | micro-optics.com.my

Станок для абразивной резки | micro-optics.com.my | Металлография Малайзия

Абразивные отрезные станки

TOP TECH



Абразивный отрезной станок CK360
CK360 — это мощный абразивный отрезной станок, обеспечивающий постоянное мощное резание в автоматическом и ручном режимах с рабочим ходом 36 мм. С помощью этой системы можно разделить большинство образцов. Быстрозажимные тиски не только сокращают время зажима образца, но и помогают получить идеальную поверхность после резки. Кроме того, светодиодная подсветка и пистолет-распылитель с магнитной очисткой обеспечивают оператору эргономичную и удобную рабочую среду.

CK260B/360B/460B 12 -16″ Абразивная фреза
CK260B, CK360B и CK460B представляют собой последние обновления наших отдельно стоящих абразивных фрез. CK260B — это 12-дюймовая машина, CK360B — либо 12-дюймовая, либо до 16-дюймовой, а CK460B — 16-дюймовая машина. Все машины имеют одинаковую базовую конструкцию, но очевидно, что двигатель и мощность различаются в зависимости от машины. Все фрезы были модифицированы таким образом, что отрезной станок теперь включает станины с Т-образными пазами для нескольких вариантов тисков.

Абразивный резак CL50
CL50 — это более высокоскоростной настольный алмазный отрезной станок по сравнению с CL40. CL50 увеличивает мощность по сравнению с CL40. В нем используются отрезные диски от 5 до 7 дюймов (125–175 мм). Имеет регулируемую скорость вращения колеса от 150 до 2000 об/мин.

Абразивный станок CL50C
Новый настольный ручной отрезной станок для мокрой абразивной резки был разработан TopTech для металлографии общего назначения. Настольные ручные отрезные станки с мокрым абразивом предназначены для металлургической резки общего назначения. Машины доступны в версиях 250 мм или 300 мм

Станок для абразивной резки CLM35B
Новый настольный прецизионный резак был разработан TopTech для резки тонких и тонких образцов, таких как печатные платы и электрические компоненты. Он имеет широкую плоскую перфорированную пластину для быстрого зажима заготовок размером до 500 мм x 200 мм. Он использует режущий диск длиной до 200 мм (8 дюймов) со скоростью до 2000 об/мин. Он доступен либо как автоматическая подача с кнопочным управлением — с автоматическим возвратом в исходную точку после резки, либо как ручное управление.

CF250A 12-дюймовая абразивная фреза
Новейшая 12-дюймовая абразивная фреза от TopTech — CF250A. CF250A был модифицирован таким образом, что отрезной станок теперь включает в себя резку по оси Z, а также по нашему обычному направлению Y
. Освещение теперь является внутренним светодиодным, а боковые стороны были сделаны так, чтобы при необходимости можно было выполнять сквозную резку.

CK200B 10″ Абразивная фреза
CK200 был модифицирован таким образом, что отрезной станок теперь включает в себя станины с Т-образными пазами для нескольких вариантов тисков. Освещение теперь внутреннее светодиодное, а боковые стороны открыты, чтобы впустить больше света. Глубина реза составляет 200 мм. Пистолет-распылитель с магнитной очисткой хранится в любом месте.

Абразивный резак CL60A
Preciso-CL60A — это 10-дюймовый абразивно-отрезной станок для мокрой резки. Это автоматический резак с сенсорным управлением и программируемой функцией. Это позволяет легко и быстро позиционировать образцы для срезов. Он может резать в двух направлениях с регулируемой скоростью. Как вертикальная, так и горизонтальная резка. Использует 100-литровый бак для охлаждающей жидкости, необходимый для холодной резки. Он обладает большой режущей способностью при использовании либо абразивного отрезного диска, либо алмазного вафельного диска.

Абразивный резак CL100A
Модель CL100A — самая универсальная и мощная в линейке. Это автоматический резак с сенсорным управлением и программируемой функцией. Это позволяет легко и быстро позиционировать образцы для срезов. Он может резать в двух направлениях с регулируемой скоростью. Он обладает большой режущей способностью при использовании либо абразивного отрезного диска, либо алмазного вафельного диска.

Абразивный резак CL80A
CL80A — это 12-дюймовый абразивно-отрезной станок для мокрой резки. Это автоматический резак с сенсорным управлением и программируемой функцией. Это позволяет легко и быстро позиционировать образцы для срезов. Он может резать в двух направлениях с регулируемой скоростью. Двигатель с регулируемой скоростью и баком охлаждающей жидкости на 100 л. Он обладает большой режущей способностью при использовании либо абразивного отрезного диска, либо алмазного вафельного диска.

CF260S – CF450S Большие отдельно стоящие мокрые абразивные фрезы
Серия мокрых абразивных фрезов AltoCut-CF предлагает как ручную, так и полностью автоматическую резку. Они также могут работать с длинными и тяжелыми заготовками, так как большие дверцы облегчают загрузку, а станина тисков обеспечивает полную гибкость при зажиме. Рабочая платформа вмещает различные размеры образцов.



МЕТКОН

Система для резки образцов Metkon SERVOCUT 301
SERVOCUT 301 — современный универсальный металлографический станок для резки самых разных материалов.

Подпишитесь на нашу рассылку новостей

Абразивные отрезные станки: для чего они используются?

Резка труб, стержней и металлических листов упрощается с помощью нескольких типов станков для резки, таких как холодные пилы, ленточные пилы, лазеры, ножницы, гидроабразивные станки и станки для абразивной резки.

Хотя каждый из них имеет свои преимущества и недостатки, абразивные отрезные станки предназначены для более специализированных применений, включая резку труднообрабатываемых заготовок, тонкостенных труб и минимизацию брака.

Абразивные станки для резки имеют множество различных применений. В этом руководстве мы рассмотрим их уникальные цели и то, как эффективно использовать эти машины, чтобы максимизировать производительность и минимизировать потери.

Абразивная резка по сравнению с другими методами резки

Основное различие между абразивной резкой и другими методами прецизионной резки заключается в процессе, в котором материалы удаляются с заготовки. Вместо резки зубьями пилы абразивные отрезные станки прорезают материал с помощью шлифовки и эрозии. В нем используется очень тонкий неармированный абразивный отрезной круг, состоящий из бесчисленных субмикронных режущих частиц, встроенных в связующий материал.

Самое замечательное в этих машинах то, что они одеваются самостоятельно. При каждом последующем использовании крошечные острые абразивные частицы стираются, обнажая новые. Это означает, что они не станут тупее, даже если вы будете использовать их для резки толстых металлических деталей.

Использование станков для абразивной резки

Хотя станки для абразивной резки выглядят как торцовочные и торцовочные пилы, они служат совершенно другой цели. Начнем с того, что основным назначением абразивно-отрезного станка является резка твердых металлов. Он не предназначен для резки более мягких металлов и материалов.

Абразивно-отрезные станки предназначены для резки материалов путем шлифования. Этот метод намного быстрее, чем любой другой тип резки. Однако он громкий и грязный, и его не рекомендуется использовать рядом с легковоспламеняющимися веществами.

Многие мастерские используют абразивно-отрезные станки для быстрой резки твердых металлов из-за высокой скорости вращения диска. Хотя это более удобно, его скорость имеет свою цену, а также немало недостатков.

Абразивные отрезные станки оставляют куски с рваными краями, а лезвие может изгибаться в середине реза. Всякий раз, когда это происходит, точность и аккуратность снижаются. Кроме того, он бесполезен при резке более мягких материалов, таких как алюминий. Поскольку лезвие стачивается, более мягкие металлы склеиваются и мешают процессу резки.

Наиболее часто абразивные отрезные станки используются в следующих случаях:

  • Резка стальных стержней, труб и швеллеров до требуемых размеров;
  • Массовая нарезка кусков одинаковой длины;
  • Резка кирпичной кладки и бетона;
  • Обрезка сплошных металлических прутков, которые невозможно разрезать пилой любого типа.

Несмотря на все недостатки абразивно-отрезных станков, они остаются лучшим выбором для металлообрабатывающих цехов. Это связано с их низкой ценой при резке прочных металлов по сравнению с другими вариантами.

Отрезной круг в отрезных станках

В абразивных отрезных станках используются различные виды отрезных кругов. Обычно в этих станках используются неармированные абразивные круги. Они сделаны из оксида алюминия, карбида кремния, циркония, алмаза и кубического нитрида бора.

Для резки как черных, так и цветных металлов и сплавов следует использовать только оксид алюминия и карбид кремния. Все эти частицы оксида алюминия или карбида кремния связаны друг с другом комбинацией связующих веществ, таких как каучук или смола.

Связующие вещества также влияют на получаемые разрезы. Колеса на резиновой связке могут иметь более тонкую и равномерную ширину, чем колеса на полимерной связке. При использовании колес на резиновой связке необходимо использовать охлаждающую жидкость.

В абразивных отрезных станках отрезной круг быстро изнашивается. Это происходит потому, что шлифовально-отрезные движения приводят к тому, что круг теряет остроту. Поэтому при использовании таких машин следует учитывать износ колес.

Вы можете использовать разные лезвия для отрезного станка, но будьте осторожны, если используете зубчатое лезвие. Эти машины вращаются со скоростью 5000 об/мин и работают относительно быстрее, чем их другие аналоги. Если вы используете зубчатое полотно, вы можете нанести себе опасный отскок и получить серьезную травму.

Советы по безопасности при использовании отрезных станков

Конечно, при работе с электроинструментами и машинами вы должны быть должным образом обучены и оснащены, чтобы не причинить вреда себе и своим коллегам. Вот несколько советов по безопасности, которые вам необходимо знать:

  • Всегда надевайте защитные очки и лицевой щиток.
  • Перед установкой отрезного круга убедитесь в отсутствии трещин и повреждений.

Добавить комментарий

Ваш адрес email не будет опубликован.
