Отрезной станок по металлу – классификация, устройство, модели + Видео

Все производственные процессы, связанные с обработкой или использованием металла, неизменно нуждаются в его резке. Для быстрого и эффективного раскроя различной металлопродукции используют отрезной станок по металлу.

1 Виды отрезных станков по металлу

Отрезной станок по металлу представляет собой высокопроизводительное электрооборудование, основным назначением которого является поперечный раскрой разнообразных проката, изделий из различных металлов и их сплавов. Чаще всего его используют для нарезки заготовок из:

уголка;
полосы;
труб круглого и профильного сечения;
прута;
швеллера;
двутавра;
другого металлопроката.

Рекомендуем ознакомиться

Такие станки в настоящее время применяют на различных производственных, монтажных и строительных площадках, металлобазах, в цехах разнообразных предприятий, где производится резка проката и других изделий из стали или иных металлов. Это оборудование также применяется для раскроя заготовок из таких материалов как пластик, керамика, дерево и прочих.

По типу инструмента, непосредственно осуществляющего резку, станки делят на следующие виды:

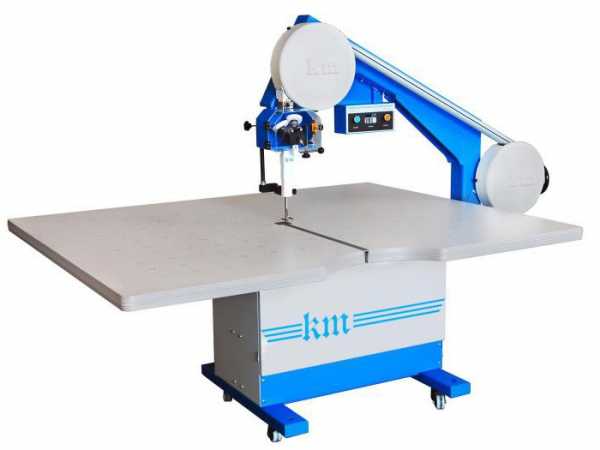

Ленточнопильные станки. Режущий инструмент — пила, выполненная в виде замкнутой длинной зубчатой ленты, которую изготавливают из быстрорежущей стали. Позволяют получить точный рез, минимизировать потери материала за счет малой ширины пропила. В основном применяют на крупных предприятиях и для серийного производства.
Ножовочные. Режущий инструмент – ножовочное полотно, закрепленное в пильной раме. Бывают электромеханическими и ручными. Достаточно компактны, надежны и просты в работе. Как правило используют в заготовительных цехах и на малых предприятиях.
Дисковый отрезной станок – наиболее широко используемое, незаменимое оборудование. Применяется в металлообрабатывающей промышленности и других производственных областях, где требуется изготовление металлических конструкций. Режущий инструмент – дисковая пила. Станки отличаются простой, прочной конструкцией и эргономичным управлением, позволяющем производить качественную резку даже оператору, не имеющему достаточной квалификации.

2 Дисковые отрезные станки – конструкция и классификация

Как правило, это оборудование собирается на платформе (жесткой или с металлическим основанием), с которой его можно отсоединять. Отрезной станок оснащен тисками, имеющими надежный упор, который позволяет в процессе резания удерживать заготовки разнообразной конфигурации. В качестве режущего инструмента используется либо диск (твердосплавный или из быстрорежущей стали), либо круг, изготовленный из абразивного материала.

Исполнительный орган приводится во вращение электродвигателем посредством ременной или зубчатой передачи. Первый вариант в основном используется для переносных компактных агрегатов. Зубчатая передача применяется для стационарного мощного оборудования. Существуют также модели станков, в которых электродвигатель напрямую подсоединен к диску (без привода). Это, как правило, маломощные агрегаты, используемые главным образом в бытовых целях.

Дисковое отрезное оборудование подразделяют на 4 основных класса. Принадлежность агрегата к первой категории предполагает возможность обработки им практически любых изделий из металла в больших объемах. Станки бытового назначения относятся к четвертому классу.

По числу режущих кромок оборудование делят на:

Одноголовочные станки – оснащены одним диском, из-за чего малопроизводительны, так как чаще всего необходимо выполнять несколько операций, а не одну (например, вырезая какую-либо заготовку для рамного профиля).
Двухголовочные – оборудованы двумя инструментами для резки, благодаря чему способны производить одновременно несколько операций. В этих агрегатах одна головка зафиксирована неподвижно, а другая обладает возможностью перемещаться независимо от первой. Чтобы вырезать рамный профиль, потребуется одна операция станка, что значительно увеличивает производительность, экономит время и дает возможность запустить агрегат в автоматическом режиме.

В зависимости от типа подачи режущего инструмента различают:

с фронтальной подачей;
маятниковой;
нижней.

По виду станки делят на:

отрезные пилы;
абразивно-отрезные;
правильно-отрезные.

Выбор конкретного типа оборудования производят исходя из тех задач, которые перед ним будут ставиться.

3 Отрезные дисковые пилы по металлу

Применяются для раскроя различных профилей из цветных металлов, чугуна и стали на мерные детали. Идеально подходят для резания круглого, прямоугольного, квадратного, двутаврового и швеллерного прокатов на единичном и мелкосерийном производствах. В зависимости от вида обрабатываемого изделия применяются диски разного типа при различной частоте оборотов. Окружность круга вращается на высокой скорости, что в сочетании с мощностью привода станка, способствует медленному износу диска и максимальной эффективности резки.

Наибольшую популярность среди данного типа оборудования завоевала монтажная портативная пила Makita 2414NB. Применяется для раскроя металлов, ПВХ, керамики, камня. Несмотря на высокую надежность предназначена для умеренных нагрузок. В целях безопасной эксплуатации оснащена специальным ограничителем, представляющим собой противоискровый экран, который предохраняет инструмент от контакта с рабочей поверхностью. Режущий диск закрыт прочным кожухом, защищающем пользователя. Для быстрой смены инструмента предусмотрена фиксация вала. Агрегат отличается малыми размерами и весом (16 кг). У этого станка двойная изоляция.

На станине 2414NB установлены регулируемые тиски с поворотом 0–45о. Тип подачи режущего инструмента маятниковый. Аппарат оснащен удобной рукоятью D-образной формы. Потребляемая мощность станка при непрерывной резке составляет 2000 Вт. Частота вращения диска на холостом ходу равна 3800 оборотов в минуту. Диаметр инструмента – 355 мм.

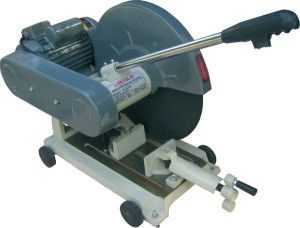

4 Абразивно-отрезной станок – особенности и применение

Абразивно-отрезной станок используется для раскроя абразивными кругами длинномерного материала на единичные куски-заготовки, а также при срезании излишков проката и распила профилей под углом в ремонтных мастерских и цехах монтажно-заготовительных производственных участков. Это оборудование способно обрабатывать изделия из черных и цветных металлов любого профиля (квадратного, прямоугольного, круглого, швеллера, двутавра и другого) под углом 0–45°.

Конструкция станка позволяет при необходимости подсоединиться к системе пылеотсоса. Некоторые модели абразивно-отрезного оборудования оснащены насосной установкой, предназначенной для охлаждения водой реза заготовки, а также механизмом, снимающем заусенцы с обрабатываемого изделия.

Среди данного типа оборудования наиболее широкое применение получил маятниковый станок СОМ-400. Это абразивно-отрезное оборудование предназначено для раскроя различных профилей из любых металлов под углами 0–45о. Привод режущего инструмента ременной. Устанавливают агрегат только жестко на специально подготовленный фундамент, к которому его крепят анкерными болтами через предусмотренные для этого отверстия в раме.

Базовая модель этого станка (без буквы после указания типа) оснащена электродвигателем мощностью в 2,2 кВт. Масса агрегата – 52 кг. Максимальный диаметр разрезаемого прутка составляет 40 мм.

Помимо базовой модели выпускают и другие СОМы – 400Б, В, Г, Е и И. Они могут отличаться от основного исполнения конструктивно, мощностью двигателя, количеством ремней привода и, соответственно, своими возможностями, габаритами и массой. Так, на 400Б установлен мотор мощностью 4 кВт, а максимальный разрезаемый им диаметр прута составляет 60 мм. Есть также модель 400П – поворотный станок, позволяющий резать изделия под углом –45–+45о.

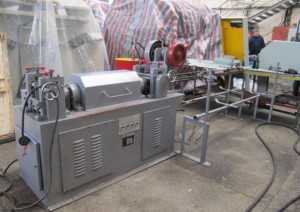

5 Правильно-отрезной станок – резка материалов, поставляемых в бухте

Правильно-отрезной станок предназначен для обработки различных материалов, поставляемых на катушке или в бухте:

арматурной стали;
прутка круглого и профильного сечения;
проволоки;
полосы;
трубы.

Это оборудование автоматически выполняет разматывание металлопроката с последующим его протягиванием через правильный механизм, где происходит выпрямление материала во всех плоскостях. После правки металл попадает на стол с отмеривающим устройством, на котором автоматически обрезается, после чего укладывается в приемный лоток.

Правильно-отрезные агрегаты комплектуются разными типами размотчиков (стационарными, приводными, неприводными), роликовым или роторным блоком правки, отрезным узлом летучего или гильотинного типа и так далее. Каждый станок, таким образом, индивидуален и учитывает конкретные требования отдельного заказчика. Фактически это оборудование предназначено для выполнения обработки методом правки и резки металлических изделий различного профиля, оно обеспечивает достаточно высокую точность раскроя при малой шероховатости поверхности среза. Благодаря этому правильно-отрезные агрегаты являются одним из наиболее используемых видов металлообрабатывающих станков в машиностроении, строительстве, приборостроении, других промышленных отраслях, применяются в крупносерийном и массовом производстве.

Самые известные станки данного типа: С-338А, АКС-500, СМЖ-142, СМЖ-192, СМЖ-588. Наиболее востребован правильно-отрезной автомат СМЖ-357, созданный на базе СМ-759. В нем вместо вращающихся ножей установлены рычажные гильотинного типа с кулачковым приводом. Это оборудование предназначено для выполнения правки и резки гладких стальных прутков (проволоки) ОК и ВР диаметрами 3–10 мм, а также арматурной стали периодического профиля классов AI, AII, AIII диаметром 3–8 мм, поставляемых в бухтах. Данный агрегат смонтирован на сварной металлической раме, его мощность 8,4/12,7 кВт, вес – до 1500 кг. Длина отрезаемых им прутков составляет 0,5–12 м, скорость правки – 31,5/45 м/мин.

tutmet.ru

Абразивные отрезные станки (дисковые)

Абразивный отрезной станок – промышленное оборудование, которое используется для резки заготовок из металла с помощью абразивного круга. Применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.

Конструкция и классификация

Рабочим инструментом абразивно-отрезного станка является абразивный диск, установленный на шпиндельную головку с приводом от электродвигателя. Для крепления заготовки, в свою очередь, используется рабочий стол и/или фиксирующие тиски. Относительно простая и надежная конструкция оборудования этого класса обеспечивает широкие возможности его использования в промышленности и быту.

Классификация абразивно-отрезных станков может основываться на нескольких критериях. В первую очередь, это способ подачи заготовки:

маятниковая подача – наиболее эффективный механизм, ключевой особенностью которого является расположение абразивного круга на подвижном маятниковом приспособлении;

фронтальная подача;
нижняя подача.

Еще одна важная характеристика абразивно-отрезного станка – это количество головок с режущими дисками. Наиболее распространены одно- и двухголовочные модели. Как правило, оборудование второго типа имеет привод от одного электродвигателя, но позволяет одновременно обрабатывать две заготовки или, например, использовать абразивный диск другого типоразмера без необходимости останавливать станок.

Несмотря на то, что изначально абразивно-отрезной станок предназначен для поперечной резки заготовки, многие модификации дополнительно оснащаются поворотным механизмом, который дает возможность работать с прокатом под углом к его оси.

Отдельно стоит выделить станки абразивно-отрезные автоматического или полуавтоматического типа с механизированной подачей заготовок и/или электронным управлением работой оборудования.

www.euro-stanok.ru

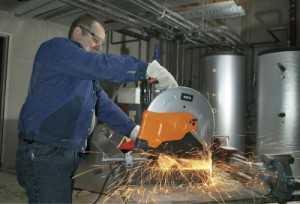

Абразивно-отрезной станок

Особенности конструкции

Все промышленные процессы, имеющие отношение к обработке металла, неизбежно связаны с его резкой. Чтобы раскраивать металлопрокат быстро и эффективно, используют абразивно-отрезной станок.

Он применяется для обработки заготовок из различных видов металла. При доступной стоимости отличается рядом особенностей конструкции, дающих преимущества при эксплуатации.

Одна из особенностей, которой обладает абразивно-отрезной станок, заключается в том, что он может нарезать заготовки под регулируемым углом. Угол раскроя устанавливается не только непосредственно в месте установки заготовки, но и посредством поворота самого режущего диска. Особенно удобно это в тех случаях, когда размер заготовки не позволяет поворачивать ее без труда или помещение, отведенное под обработку металла, слишком тесное. Угол поворота составляет 45 в одну сторону от центральной оси и 45 в другую. Для этого используется такая модель, в которой установлен маятниковый механизм и поворотная голова. Такая система позволяет управлять углом раскроя, не меняя положения заготовки.

Станина, которой обладает абразивно-отрезной станок прочная и жесткая, так как на нее в процессе работы может оказываться большая нагрузка. Заготовки на стол крепятся одним из двух способов:

Ножной способ – это позволяет делать раскрой гораздо быстрее, так как фиксация перед раскроем занимает меньше времени.
Традиционный способ – при помощи зажима или тисков. Таким способом фиксация происходит медленнее, но при работе с небольшими заготовками он гораздо удобнее.

Работает за счет использования электроэнергии. В зависимости от потребностей покупателя на различные модификации можно устанавливать двигатели с мощностью от 2,2 до 5,5 киловатт. Ременная передача обеспечивает передачу усилия с мотора на режущий вал. Количество ремней при разной мощности может составлять от двух до четырех.

Запускается и останавливается абразивно-отрезной станок при помощи блока управления, оснащённого кнопками «ПУСК» и «СТОП». Раскрой металлопроката производится при помощи отрезного круга. Его диаметр составляет 400 миллиметров.

Габариты позволяют проводить резку даже в небольших помещениях, а при необходимости – перемещать его в удобное место. Размеры 710 на 910 на 145 миллиметров, а общий вес – всего 75 килограммов.

Незаменим в самых разных отраслях промышленности, имеющих то или иное отношение к обработке металла. Заводы и цеха не обходятся без раскроя металлопроката. Можно использовать как на закрытых площадках, так и на открытом пространстве.

Преимущества

Среди самых главных достоинств можно выделить:

Простая и надежная конструкция.
Высокое качество раскроя металлопроката.
Управляется просто и легко.
Не требователен в обслуживании.
Оператор сможет приступать к работе даже без обучения

Устройство

Конструктивное исполнение — стационарное. Имеет жесткое основание из металла и устанавливается на платформу, обеспечивающую устойчивость на полу. Часть деталей корпуса можно снимать, чтобы в случае необходимости получить доступ к ремонту и облуживанию различных узлов оборудования. Прижимное устройство оборудовано ножным приводом, позволяющим быстро и надежно зафиксировать заготовку. В случае необходимости ножной привод легко меняется на классические тиски винтового типа. Раскрой металла производится при помощи жесткого режущего диска.

Выбор

Чтобы выбрать абразивно-отрезной станок в подходящей модификации крайне важно знать, каким характеристикам нужно уделять наибольшее внимание. Один из важнейших критериев выбора – это мощность. От мощности зависит, как быстро сможет работать диск, а следовательно – производительность. Также важно принимать во внимание, с заготовками каких размеров надо будет работать. Не менее важны металлы, которые требуется обрабатывать. От этого зависит, какой диск подойдет для работы.

Среди самых популярных моделей можно назвать СТЭК-5. Это достаточно мобильная конструкция, которую можно перемещать по цеху или площадке быстро и легко. Также СТЭК-5 отличает высокая мощность, позволяющая ускорить процесс производства. На нём легко и удобно работать, а раскрой производится быстро и качественно.

При правильном выборе диска можно производить резку не только металла, но и других материалов:

Различные виды стали.
Другие черные и цветные металлы.
Натуральный камень.
Керамика.
Поливинилхлорид.

Если значительная нагрузка на устройство не планируется, можно выбрать и более простые и менее мощные модели, СТЭК-2 или СТЭК-3. Они подойдут для умеренной нагрузки. Серия СТЭК отличается высоким уровнем обеспечения безопасности оператора. Контакт оператора с диском предотвращается специальным защитным кожухом из металла. Рабочий инструмент можно менять быстро и легко благодаря удобному креплению.

Сфера применения

Абразивно-отрезной станок применяется для проведения нескольких видов обработки металла:

При раскрое крупных заготовок на более мелкие.
Удаление излишков с готовых изделий из металла.
Раскрой металлозаготовки под необходимым узлом.

Важно помнить, что при работе на большой мощности крепление к полу обязательно. Для этого на ножках сделаны специальные отверстия, позволяющие произвести фиксацию при помощи анкеров. В противном случае он может сильно вибрировать и представлять опасность для оператора и других сотрудников, а распил не будет произведен с требуемой точностью.

Правила эксплуатации

Перед тем, как начать работать, важно ознакомиться с правилами эксплуатации и техникой безопасности. Так, в помещении должны быть:

Качественное освещение, как естественное, так и искусственное.
Вытяжка или хотя бы качественная вентиляция, чтобы удалять абразивную металлическую пыль, образующуюся в процессе работы.

Контроль отсутствия легковоспламеняющихся и горючих веществ, которые могли бы вспыхнуть при попадании искры.
Надежный фиксатор для крепления заготовок при работе.

Любые работы можно проводить только после его полной остановки и отключения. Особенно это касается диска для распила заготовок – менять его при включенном питании может быть крайне опасно. Кроме того, нужно обеспечить надежную защиту от попадания в двигатель влаги и порчи его деталей коррозией.

Важно! Ни в коем случае нельзя устанавливать неподходящие диски. Перед установкой необходимо точно узнать размер диска и определить его соответствие разрезаемым материалам.

Поле для размещения диска должно иметь жесткую основу и прочную поверхность. Важно, чтобы в процессе работы возникающая вибрация не вызвала деформации элементов конструкции. Кроме того, необходимо соблюдать стандартные требования по уровню нагрузки в сети, наличию заземления и устройств защитного отключения.

Полезные советы

Дисковый тип привода который имеет абразивно-отрезной станок требует особого подхода к работе, а уменьшить затраты на расходники помогут следующие правила:

Разрезать длинные заготовки нужно у края. Если начать распил между точками опоры, это может привести к заклиниванию диска и поломке.
Начинать резать металл можно, только дождавшись, когда диск раскрутится на максимальное количество оборотов.
Давление на диск важно регулировать. Если обороты уменьшаются, необходимо слегка снизить степень нажима. Если же сопротивления нет, нажим усиливается.
Резка начинается не резко, а постепенно. Резкое биение диска о край заготовки вызывает его преждевременный износ.
При раскрое тяжелого материала необходимо замедлить работу, периодически подводя заготовки к диску, касаясь ее и продвигаясь дальше.
Уголки раскраиваются в два отдельных захода. Каждая из линий отрезается отдельно, не следует поворачивать заготовку на 90 градусов, чтобы добиться нужного результата. Этого же правила стоит придерживаться и при резке профиля.

В процессе работы лучше делать небольшие перерывы, чтобы сохранить точность зрения и не уставать прежде времени.

Добавим, что наш абразивно-отрезной станок отличается высокой степенью надежности. Также у него очень умеренная цена, которая позволяет купить его с выгодой для покупателя.

masterstan.ru

виды, характеристики, назначение :: SYL.ru

Необходимость формирования заготовок с заданными размерами выступает в качестве одного из главных процессов металлообработки. Для этого принято использовать отрезные станки, которые могут обладать определенными технологическими параметрами и конструкцией.

Такое дисковое оборудование используется для подготовки деталей и заготовок. Конструктивно прибор состоит из блоков с электрическим двигателем, а также вала, на котором находится рабочий диск. Снабжаются агрегаты еще и системой управления. Этот принцип конструирования можно назвать общим для такого оборудования.

Назначение отрезных станков

Отрезные станки используются для формирования отрезков уголков, труб, швеллеров и других медных изделий. На основание устанавливается электрический двигатель в процессе изготовления прибора, он соединяется с валом привода с помощью системы передач. Для компактных и бытовых моделей свойственна установка системы фиксации диска на вале мотора.

Существуют еще и отрезные станки, которые представляют собой целые производственные комплексы, у них высокая производительность, поэтому устройства обладают коробками передач. Раскрой материала производится по методу опускания диска на поверхность, что и приводит к формированию реза.

Какие материалы можно резать

Дисковый отрезной станок сегодня нашел свое широкое распространение в условиях монтажных, производственных и строительных площадок. Их активно применяют на металлобазах, а также предприятиях, где осуществляется резка проката и изделий из разных металлов из стали. Это оборудование может использоваться для раскроя заготовок из:

керамики;
пластика;
древесины.

Основные разновидности отрезных станков

В зависимости от того, каковы конструктивные особенности прибора, они могут классифицироваться по количеству отрезных головок, типу подачи заготовок, степени регулирования угла наклона и методу управления. Если речь идет о числе головок, то их количество изменяется от 1 до 2.

Рассматривая станки по типу подачи заготовок, следует выделить:

станок отрезной маятниковый;
оборудование с фронтальной подачей;
устройства с нижней подачей.

Что касается функции регулирования угла наклона пилы, то с ее помощью можно выполнять рез под определённым углом. Это условие обязательно для машиностроения, а также формирования частей несущих конструкций. В оборудовании может быть автоматический или ручной метод управления. В последнем случае человек опускает распиловку к заготовке, используя рукоятку.

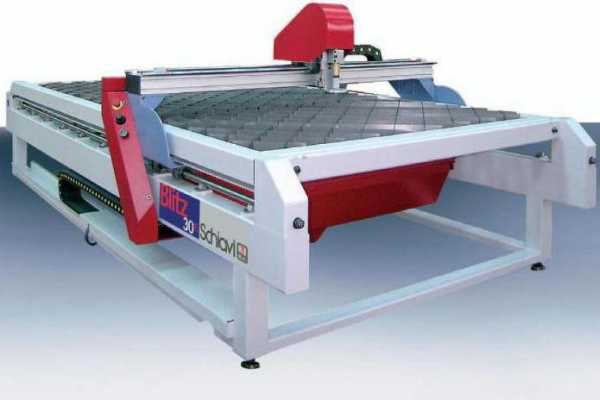

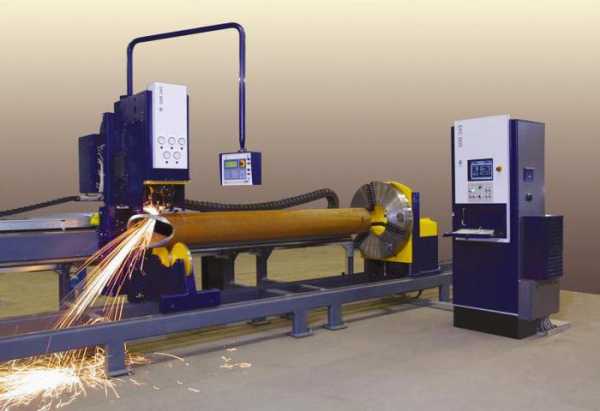

Немного об автоматических комплексах

При функционировании автоматических комплексов участие со стороны человека минимально. Необходимо будет лишь установить заготовку и задействовать программу обработки. Для того чтобы станок работал правильно, нужно подобрать абразивный отрезной диск.

Всё зависит от того, какими параметрами должна обладать заготовка, сюда следует отнести форму реза, конфигурацию и материал изготовления. Важно взять во внимание еще и характеристики станка.

Технические характеристики

Среди основных технических параметров следует выделить расположение: оборудование может быть настольным или напольным. Последний вариант применяется для обработки массивных деталей. Такие устройства дополняются электрическим двигателем высокой мощности, который способен делать раскрой заготовок с внушительной толщиной стенок.

Если же речь идет о настольной модели, то она отличается мобильностью, что позволяет эксплуатировать станок на строительных площадках и в «полевых» условиях. Отрезной станок по металлу обладает основными техническими характеристиками, среди которых:

номинальная мощность;
число оборотов;
тип передачи вращающего момента;
посадочный и наружный;
диаметр отрезного диска;
возможность поворота отрезного блока;
допустимые размеры сечения заготовок;
вес и размеры конструкции.

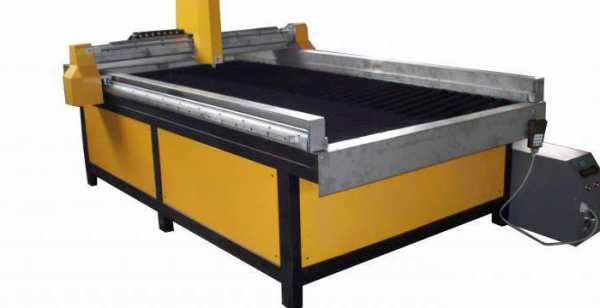

Выбирая большие установки, которым свойственен высокий показатель производительности, важно обратить внимание на тип блока ЧПУ. К его характеристикам следует отнести сложность составления программы, степень автоматизации работы и точность проведения раскроя. Для крепления заготовки на рабочем столе наиболее часто применяются встроенные тиски. Их особенности влияют на допустимые размеры обрабатываемой детали из металла.

Технические характеристики некоторых моделей отрезных станков: DIAM SPmax-250/1.5

Если вас заинтересовали отрезные станки, то следует рассмотреть технические характеристики некоторых моделей. Ниже речь пойдет о DIAM SPmax-250/1.5, стоимость которого составляет 36300 р. Это оборудование может резать твердую керамику и керамогранит.

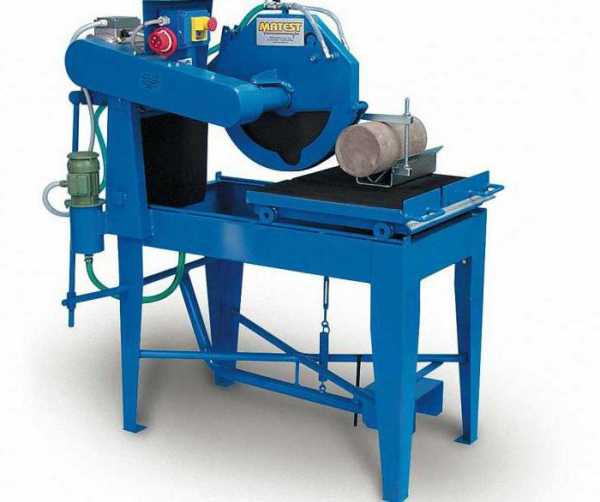

С помощью станка можно осуществлять раскрой плитки, длина которой достигает 900 мм. Оборудованию будет под силу резка по диагонали материала квадратной формы с размерами 600 x 600 мм. Углубиться вы сможете на 30 мм. В комплекте поставляется большой рабочий стол, который позволяет удобно расположить плитку, что положительно влияет на качество проведения работ.

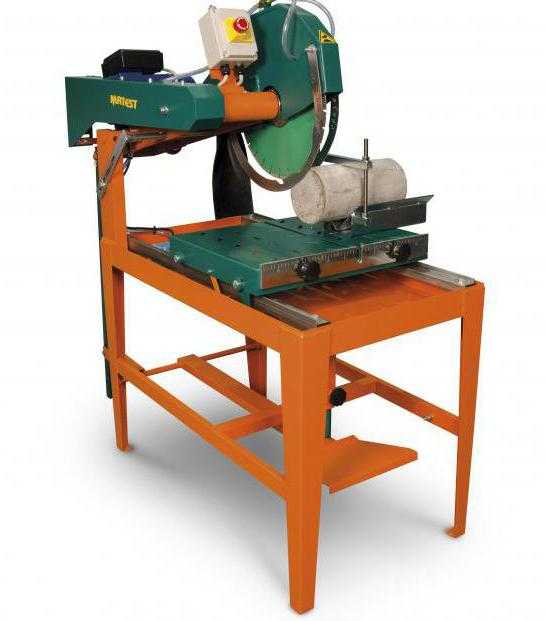

Этот отрезной станок по камню обладает высокой производительностью, ведь работает за счет электродвигателя, мощность которого составляет 1500 Вт. Скорость вращения достигает 3000 оборотов за минуту. Двигатель располагается сверху, а у оператора будет возможность подавать заготовку под углом. Весит устройство 70 кг, максимальная глубина пропила под углом 45 ° равна 42 мм. Посадочный диаметр составляет 25,4 мм, тогда как максимальная глубина пропила под прямым углом равна 60 мм.

Характеристики отрезного диска марки «Энкор Корвет-430»

Этот отрезной станок по металлу обойдется потребителю в 10800 р. Он применяется для нарезки заготовок небольшого профиля. Для удобства работы детали можно зажать в тиски, которые поворачиваются для пиления под углом. Для безопасности пильный диск закрыт кожухом, тогда как пильная часть укрепляется в крайнем нижнем положении, что обеспечивает удобство при транспортировке.

Такой отрезной станок для арматуры обладает диаметром диска в 355 мм, тогда как его мощность составляет 2000 Вт. Глубина раскроя достигает 105 мм, а вес равен 20 кг. В оборудовании нет функции плавного пуска, а число оборотов за минуту достигает 2000. Угол поворота тисков составляет 45 °С, посадочный диаметр диска равен 32 мм. Перед приобретением вы должны учитывать, что функции поддержания постоянных оборотов под нагрузкой в данном устройстве нет.

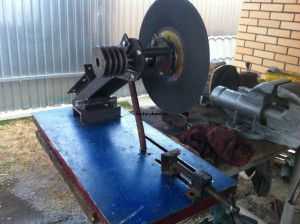

Самостоятельное изготовление отрезного станка

Самодельный отрезной станок может быть изготовлен с использованием следующих инструментов и материалов:

стальной уголок;
дрель;
электродвигатель;
пусковая цепь;
деревянный щит;
швеллер;
сварочный аппарат;
подшипниковая пара;
выключатель;
катушка;
коробка для обеспечения работы электросхемы.

Взамен деревянного щита можно использовать стальной лист, который пойдет на изготовление рабочей поверхности. Как только весь инструмент будет подготовлен, можно выполнить раму или каркас подходящих размеров. Для этого обычно используется уголок №25.

Заготовки конструкции по чертежу необходимо нарезать болгаркой, а после можно приступать к сварке. Готовая рама насаживается на виброопоры ножек, которые облегчают работу оборудования. Ножки можно выполнить из трубок небольшого диаметра или профиля. Когда изготавливаются автоматические отрезные станки, к столу следует приварить швеллер №10, он станет выполнять функцию направляющей оси. Выступит эта часть в качестве основы конструкции для фиксации режущей части оборудования и соединения с двигателем. На следующем этапе основные детали фиксируются к швеллеру, сюда следует отнести и две вертикальные стойки, которые можно укрепить болтами.

Методика проведения работ

Из профилей сваривается еще одна рама, которая станет основанием для электрического двигателя и режущего диска. С другой стороны этого узла фиксируется двигатель, мощность которого может изменяться в пределах от 1,5 до 2 кВт. Самыми надежными и долговечными считаются асинхронные моторы. Запитать двигатель необходимо от трехфазной сети. Если использовать движок более внушительной мощности, то вы сможете получить хорошую скорость работы и ровный рез.

Не столь принципиально, как вы будете фиксировать вал и подсоединять его к конструкции. Отрезной станок при правильной подаче оборотов электродвигателя будет работать исправно. Это поможет обеспечить клиновой ремень. Ряд работ можно заказать токарю, например шкив под ремень, вал с опорами и дисковые фланцы. Выступ фланца должен иметь диаметр в 32 мм. На следующем этапе опорные подшипники можно установить в гнездах плит верхней рамы. Болтом с гайкой фиксируется и двигатель. Втулка позволит соединить вал со стойками, первый из которых будет иметь диаметр в 12 мм. Для того чтобы исключить соскальзывание, вал и втулку укрепляют с минимальным зазором. На втулку можно укрепить коромысло, а соотношение его плеч будет выглядеть следующим образом: 1 к 3.

Заключение

При изготовлении отрезного диска важно позаботиться еще и о наличии кнопки экстренной остановки. Необходима пусковая цепь, при этом мотор должен быть подсоединен через трехполюсной автомат. Важно обеспечить безопасность при работе такого оборудования, ведь из-под диска будут вылетать искры. Исключить их распространение по всему помещению можно с помощью кожуха. Работу готового станка следует проверить на холостом ходу.

На следующем этапе можно попробовать раскроить мягкий металл по типу алюминия, только так вы сможете скорректировать неточности. Рабочую поверхность можно выполнить деревянной или металлической, сверху основание покрывается плотной фанерой.

www.syl.ru

Абразивно-отрезные станки и механические ножовки

Абразивно-отрезной
СОМ-400/СОМ-400Б

Абразивно-отрезной
станок ООС

Абразивно-отрезной
станок ПМ 005

Абразивно-отрезной
82АС400

Механическая ножовка
ON-280

Механическая ножовка
8725

Модель	Наибольшие размеры сечения: швеллер, уголок/ труба/ сплошной круг, мм	Размеры абразивного круга: наружный диаметр/ высота/ посадочный диаметр, мм	Угол поворота тисков, град	Частота вращения шпинделя, об/мин	Мощность двигателя, кВт	Габартные размеры, мм	Вес станка, кг
Абразивно-отрезные
СОМ-400	75/100/40	400х3-4х32	0…45	2860	2,2	1400х500х900	52
СОМ-400Б	120/120/60	400х3-4х32	0…45	2860	4,0	1400х500х1000	100
ООС	80/80/50	400х3,2х32	-25…+45	2100	2,2	1280х1410х1130	200
ПМ 005	14/120/80	400х4х32	0…45	2880	5,5	1300х580х1272	110
82АС400	14/120/80	400х4х32	0…45	2850	5,5	1160х700х1300	155
Модель	Наибольшие размеры сечения: круглого профиля/ квадратного профиля при резке под углом 90°, мм	Наибольшие размеры сечения: круглого профиля/ квадратного профиля при резке под углом 45°, мм	Размеры полотна, мм		Мощность двигателя, кВт	Габартные размеры, мм	Вес станка, кг
Механическая ножовка
8725	250/250	140/250	500х40х2		2,2	1690х700х900	670
ON-280	250/280	170/210	450x40x2		1,75/2,2	1490x740x1200	570

Основными технологическими приемами по изготовлению металлических деталей сегодня является резка, но при обработке мы всегда сталкиваемся с некоторыми трудностями. Как правило, это большие припуски, оставляемые на обработку из-за низкой точности заготовительных операций, таких как резка, ковка, штамповка и другие.

На сегодняшний день большинство машиностроительных заводов нашей страны производят работы по резке металлов дисковыми фрезами на отрезных станках, сегментными пилами или даже на токарных станках и другом аналогичном оборудовании. Что касается стран Европы, можно сказать, что производство давно перешло на использование кольцевых ленточных пил, специально комплектующихся на отрезные ленточные станки. Такая технология позволяет лучшим образом сократить потери металла, обеспечить экономию энергопотребление, усовершенствовать процесс производства продукции машиностроения и тем самым повысить качество изготавливаемых изделий.

Если Вы захотели оборудовать ваше предприятие отрезными станками, то вам следует обратиться к специалистам, хорошо ознакомленными с данным вопросом, которые помогут Вам сделать правильный выбор. При резании заготовки необходимо понимать, насколько эффективно мы используем металлорежущие станки. Оценить качество нашего реза можно по состоянию получаемой стружки. Тяжелая, толстая или синего цвета стружка свидетельствует о слишком высокой подаче. Тонкая или очень стертая в виде порошка стружка говорит о слишком низкой подаче или невысокой скорости вращения отрезного станка. Следовательно, нужно увеличить скорость вращения нашего оборудования. Самое эффективное использование станка при качественной резке считается тогда, когда стружка получается лентообразная. Соблюдение всех рекомендаций способствует высокой производительности заточных станков при сохранении гарантированного ресурса.

Другая информация из этого раздела:

afalina74.ru

Абразивно отрезной станок

Абразивно—отрезной станок | Станки и инструменты

Абразивно—отрезной станок применяется для обработки различных по параметрам заготовок из цветных и черных металлов, что свидетельствует об их универсальном использовании.

Абразивно-отрезной станок применяется для обработки различных по параметрам заготовок из цветных и черных металлов, что свидетельствует об их универсальном использовании. Такие станки позволяют производить резание под разными углами, от нуля до пятидесяти градусов. Требуемые характеристики Для осуществления качественных работ по металлу учитывают производственные и технические параметры абразивно-отрезных станков. Диаметр и периметр дисков. Наиболее универсальными в процессах резки разных по составу металлических заготовок являются диски с диаметром 20 сантиметров и периметром 30-40 см.

Ленточные пилорамы Тайга и Алтай — выбор профессионалов

Основным преимуществом станка является мобильность, что достигается компактными размерами.

Значение пиломатериалов в жизни современного человека невозможно переоценить. Являясь универсальным компонентом, они применяются в строительстве, отделке, производстве мебели и предметов интерьера. Но для этих целей может использоваться только качественная продукция, которую возможно получить лишь на профессиональных ленточных пилорамах. Ленточная пилорама Тайга Т-3 Среди востребованных представителей распилочного оборудования на лидирующих позициях находится пилорама Тайга Т-3 – оптимальный вариант для переоснащения существующего предприятия или организации нового.

Лентопильные и шлифовальные станки по металлу

Ленточнопильный шлифовальный станок по металлу. Несмотря на свою идеологию, которая

Несмотря на свою идеологию, которая касалась буквально всех сфер жизни советского человека, со школьной скамьи будущего взрослого гражданина учили, что труд сделал из обезьяны человека. Сейчас это говорится как пример чистой иронии. Однако в чем-то товарищи коммунисты были правы. Нормальный человек не только продолжает трудиться (лучшего и более законного способа заработать на жизнь пока не придумано), но и усовершенствует технологии и средства производства. Примером служит ленточный станок по металлу.

Резка фанеры | Резка на форматно-раскроечном станке

Резка на форматно-раскроечном станке. Пожалуй, данный вариант является наиболее распространенным и наиболее приемлемым. Дело в том, что при распиле фанеры на таком…

Очень часто при покупки цельных листов фанеры нам требуется распилить их в нужные размеры. И всегда встает вопрос сделать это самостоятельно или доверить эту работу профессионалам. Если самостоятельно, то какие инструменты при этом будут необходимы? Резка лобзиком Напилить несколько небольших деталей ручным лобзиком будет не так уж сложно. Неопытному человеку понадобится некоторое время, но сделать это не так уж сложно и вполне реально. Но возникает вопрос, сколько времени это займет при большем количестве нужных деталей из фанеры (подробнее на сайте http://mosfanera.

Метод алмазного бурения | Сайт советов и полезных статей

Станки и инструменты. Строительство.

На смену отбойным молоткам и перфораторам пришла новая технология, позволяющая более качественно производить любые строительные и ремонтные работы — это алмазное бурение. С помощью такого инновационного оборудования отверстия получаются нужного диаметра идеально отшлифованными, поэтому не нуждаются в дополнительной отделке. Бурение, производится почти без шума, отсутствует вибрация и пыль. Алмазная резка бетона справится с прочными, твердыми материалами которые используются в строительстве. Например, такое бурение отверстий никаким образом не способно изменить функцию несущих конструкций изготовленных из очень крепкого материала, как железобетон, также легко алмазному сверлению поддается бетон, мрамор, гранит, кирпич, керамика и не только.

sait-sovetov.net

Дисковый отрезной станок по металлу

Содержание статьи:

Формирование заготовок с определенными размерами является ключевым процессом металлообработки. Для этих целей применяется отрезной станок по металлу, который может иметь различную конструкцию и технологические параметры.

Принцип работы и виды отрезных станков

Мобильный отрезной станок

Отрезное дисковое оборудование предназначено для выполнения резов заготовок или деталей. Конструктивно подобный станок по металлу состоит из блока с электродвигателем, вала, на котором установлен рабочий диск и системой управления. Это общий принцип конструирования оборудования этого типа.

Область назначения отрезного станка – формирование отрезков труб, уголков, швеллеров и других типов мерных металлических изделий. На станине (основании) оборудования установлен электродвигатель, который соединен с валом привода диска с помощью системы передач. Для бытовых и компактных моделей свойственно монтировать систему фиксации диска непосредственно на вал двигателя. В производственных комплексах с большой производительностью делают коробки передач.

Процесс отрезания осуществляется за счет опускания пильного диска к поверхности обрабатываемого материала. Это приводит к формированию реза.

В зависимости от конструктивных особенностей различают следующие типы дисковых отрезных станков для обработки металлических заготовок:

количество отрезных головок может варьироваться от одной до двух;
по типу подач заготовок станки могут быть с фронтальной, нижней или маятниковой системой обработки деталей;
степень регулирования угла наклона пилы. С помощью этой функции можно выполнять рез под различным углом. Это является обязательным условием для машиностроения, изготовления частей несущих конструкций;
метод управления – ручной или автоматический. В первом случае оператор станка с помощью рукоятки опускает блок распиловки к заготовке. Работа автоматических комплексов происходит с минимальным участием рабочего. Ему необходимо лишь правильно установить заготовку и запустить программу обработки.

Для корректной работы станка необходимо правильно подобрать отрезной (абразивный) диск. Это зависит от параметров заготовки (материал изготовления, конфигурация и форма реза), а также от характеристик станка. Их анализ является важнейшим пунктом для выбора оптимальной модели.

Техника безопасности работы на отрезных станках подразумевает не только использование средств индивидуальной защиты, но и предохранительных экранов. Область распила должна быть ограничена прозрачным экраном.

Обзор технических параметров

Напольная модель с блоком абразивной обработки

На первом этапе анализа необходимо узнать размеры обрабатываемых заготовок, а также характеристики материала изготовления. Эти параметры повлияют на размер пильного иска, а также конфигурацию рабочего стола пильного станка по металлу.

Затем определяется тип станка – напольный или настольный. Первый используют для обработки массивных изделий. В оборудовании этого типа установлен электродвигатель повышенной мощности, позволяющий делать резы на металлических заготовках с большой толщиной стенок. Настольные модели обладают большей мобильностью, что дает возможность использовать их в «полевых» условиях – на строительных площадках, для ремонта металлоконструкций и т.д.

Перечень основных технических характеристик отрезных дисковых станков по металлу:

номинальная мощность силовой установки;
тип передачи вращающего момента – ременная или зубчатая;
число оборотов и возможность их регулирования;
наружный и посадочный диаметры отрезного диска;
максимально допустимые размеры сечения заготовок различных конфигураций – труб, уголков, пластин, кругов и т.д.;
возможность поворота отрезного блока относительно заготовки;
габариты и вес конструкции.

Для больших установок с высоким показателем производительности немаловажным параметром является тип блока ЧПУ. К его характеристикам можно отнести степень автоматизации выполнения работы, сложность составления программы, а также точность ее работы.

Для фиксации заготовки на рабочем столе чаще всего используют встроенные тиски. Их характеристики влияют на максимально допустимые габариты обрабатываемой металлической детали.

Правила работы на отрезном оборудовании

Пример самодельной конструкции

После приобретения модели отрезного станка для обработки металла необходимо выполнить его монтаж. При этом соблюдаются требования к рабочему помещению – достаточно хорошая освещенность, наличие вытяжной вентиляции, отсутствие горючих материалов рядом с оборудованием.

Основание для установки должно быть прочным, не подвергаться изменению формы при воздействии веса станка и колебаний, возникающих в процессе эксплуатации. Для подключения оборудования необходимо придерживаться рекомендаций производителя – максимальная нагрузка на электросеть, наличие заземляющего контура и УЗО.

Во время работы следует соблюдать такие правила:

надежная фиксация заготовки на рабочем столе;
установка пильного диска выполняется при выключенном станке. Это же относится к изменению скоростей, если в конструкции присутствует ременная передача;
для мобильных моделей необходимо проверить возможность работать вне помещений. Для этого в конструкции должна быть система защиты от влаги;
применение дисков, параметры которых подходят для отрезания конкретной заготовки.

Во многих моделях предусмотрен механизм настройки ограничителя глубины реза. Его наладка выполняется до активации станка. Для оборудования с ручным управлением регулировка степени давления диска на заготовку выполняется оператором. Нажим должен быть незначительный, чтобы избежать поломки диска.

После окончательного отрезания заготовки диск остается в нижнем положении. Его поднимание осуществляется только при остановке приводного вала.
