Стандарт astm a312: Стандарт ASTM A312/A312M-95a1

Содержание

Трубы ASTM

Область применения A312/A312M

Перечисленные ниже определения и список специфических особенностей касаются сварных с прямым швом, бесшовных медных и подвергнутых тщательной обработке труб, изготовленных из специальной аустенитной нержавейки. Трубы из стали ASTM используются для применения в условиях высоких температурных режимов и местах, где присутствует вероятность появления коррозии.

Существует следующее примечание: с принятием во внимание критерия испытания на ударопрочность для использования при пониженной температуре - преобразование энергии 15 фут на фунт силу или при увеличении в поперечном направлении 0,38 мм, некоторые виды нержавейки, которые попадают под эту спецификацию, принимаются по некоторым правилам. Их задействуют для изготовления различных сосудов, котлов, а также труб, которые предназначены для работоспособности под давлением. При этом отсутствует необходимость фактического испытания. К примеру, марки сталей ТР304, ТР304L и ТР347 рассматриваются по Коду ASME для работоспособности под высоким давлением.

По Разделу VIIIПодразделу 1, ANSI B31.3 для работы при температурных режимах примерно -250°C без оценивания при помощи проверок на ударопрочность. По стандарту иные марки нержавеющих сталей AISI нередко принимаются для температурных режимов эксплуатации -200°C без осуществления предварительных испытаний на удар. Последние становятся необходимыми только при особых обстоятельствах. К примеру, изделия с хромом и никелем в составе, которые выходят за допустимые диапазоны AISI, а также углеродистые материалы, в которых доля данного вещества превышает показатель в 0,10%, нередко подвергаются испытаниям на ударопрочность с соблюдением Раздела VIII подраздела 1 Правил ASME. В данном случае речь идет о температурных режимах, которые составляют менее -45 градусов по Цельсию.

Марки сталей ТР304Н, ТР309Н, ТР309HCb, TP310H, TP310HCb, TP316H, TP321H, TP347H и TP348H принято считать измененными стальными изделиями марок ТР304, ТР309Cb, TP309S, TP310Cb, TP310S, TP316, TP321, TP347 и TP348. Их необходимо купить для использования при температурах, при которых значительную роль играют свойства ползучести и продолжительная прочность.

К некоторым трубам, с определенными требованиями, заключающимися в более подробных испытаниях, предъявляются дополнительные требования, которые не являются обязательными. Они предусматривают осуществление дополнительных испытаний. В данном случае разрешено указывать в заказе несколько замечаний.

Размеры труб A312/SA312:

  • Диаметр изделия: NPS 1/8" до 30" дюймов (10,3 - 762 миллиметров).
  • Толщина стенки изделия: Schedule 10, sch 20, sch 40, sch 80, sch 160, STD, XS, XXS (1,24мм - 12,7мм).
  • Один дюйм равен 25,4 мм.

Нужно обратить внимание, что существуют определенные стандартизированные габариты сварных и бесшовных труб из стали при соблюдении ANSI B36.19. Они имеют доступную цену.

Размеры, указанные выше, применимы к трубам, которые прошли достаточно длительную и интенсивную холодную обработку. Допустим заказ и последующая поставка изделий, которые отличаются другими размерами. Это возможно в том случае, если данные трубы соответствуют международным стандартам и требованиям.

Марки ТР321, ТР321Н отличаются минимальными требованиями. Речь идет о той продукции, которая изготавливается без швов с шириной стенки более 3/8 дюйма.

Данные, указанные в дюйм-фунтах или единицах системы СИ, считаются стандартными. Значения, обозначенные в каждой из систем, не считаются в точности эквивалентными. Именно по этой причине каждую систему надо использовать отдельно от другой. Соединение значений из обеих систем может повлечь за собой несоблюдение сертификации.

Если в заказе не написано обозначение этого стандарта буквой "М", то придется воспользоваться дюйм-фунтовой системой. Существует еще одно примечание под номером два: указатель NPS (размер трубы ASTM) в этом стандарте замещается общепринятыми понятиями. Речь идет о диаметре и размере.

Состав Химический марок сталей для труб ASTM A312 / A312M (ASME SA312 / SA312M)

Марка стали Химический состав, %
Crade UNS C макс. Mn макс. P макс. S макс. Si макс. Cr Ni Mo макс. Прочие элементы
TP348H S34809 0.04-0.10 2.00 0.045 0.030 1.00 17.0-19.0 9. 0-13.0 - Nb 0.32-1.1
Co < 0.2
Ta < 0.10
TP348
S34800
0.08 2.00 0.045 0.030 1.00 17.0-19.0 9.0-13.0 - Nb < 1.1
Co < 0.2
Ta < 0.10
TP347LN S34751 0.05-0.02 2.00 0.045 0.030 1.00 17.0-19.0 9.0-13.0 - Nb 0. 2-0.5
N 0.06-0.10
TP347H S34709 0.04-0.10 2.00 0.045
0.030
1.00 17.0-19.0 9.0-13.0 - -
TP347 S34700 0.08 2.00 0.045 0.030 1.00 17.0-19.0 9.0-13.0 - -
TP321H S32109 0.04-0.10 2. 00 0.045 0.030 1.00 17.0-19.0 9.0-12.0 - -
TP321 S32100 0.08 2.00 0.045 0.030 1.00 17.0-19.0 9.0-12.0 - N 0.10
TP317L S31703 0.04-0.10 2.00 0.045 0.030 1.00 18.0-20.0 11. 0-15.0 3.0-4.0 -
TP317 S31700 0.08 2.00 0.045 0.030 1.00 18.0-20.0 11.0-14.0
3.0-4.0
-
TP316Ti S31635 0.08 2.00 0.045 0.030 0.75 16.0-18.0 10.0-14.0 2.0-3.0 N 0.10
TP316LN S31653 0. 035 2.00 0.045 0.030 1.00 16.0-18.0 11.0-14.0 2.0-3.0 N 0.10-0.16
TP316N S31651 0.08 2.00 0.045
0.030
1.00 16.0-18.0 11.0-14.0 2.0-3.0 N 0.10-0.16
TP316H S31609 0.04-0.10 2.00 0.045 0.030 1. 00 16.0-18.0 11.0-14.0 2.0-3.0 -
TP316L S31603 0.035 2.00 0.045 0.030 1.00 16.0-18.0 10.4-14.0 2.0-3.0 -
TP316
S31600
0.08 2.00 0.045 0.030 1.00 16.0-18.0 11.0-14.0 2.0-3.0 -
TP310HCb S31041 0. 04-0.10 2.00 0.045 0.030 1.00 24.0-26.0 19.0-22.0 0.75 -
TP310Cb S31040 0.08 2.00 0.045 0.030 1.00 24.0-26.0 19.0-22.0 0.75 -
TP310H S31009 0.04-0.10 2.00 0.045 0.030 1.00 24. 0-26.0 19.0-22.0 - -
TP310S S31008 0.08 2.00 0.045 0.030 1.00 24.0-26.0 19.0-22.0 0.75 -
TP309HCb S30941 0.04-0.10 2.00 0.045 0.030 1.00 22.0-24.0 12.0-16.0 0.75 -
TP309Cb S30940 0. 08 2.00 0.045 0.030 1.00 22.0-24.0 12.0-16.0 0.75 -
TP309H S30909 0.04-0.10 2.00 0.045 0.030 1.00 22.0-24.0 12.0-15.0 - -
TP309S S30908 0.08 2.00 0.045 0.030 1.00 22. 0-24.0 12.0-15.0 0.75 -
TP304LN S30453 0.035 2.00 0.045 0.030 1.00 18.0-20.0 8.0-12.0 - N 0.10-0.16
TP304N S30451 0.08 2.00 0.045 0.030 1.00 18.0-20.0 8.0-18.0 - N 0.10-0.16
TP304H S30409 0. 04-0.10 2.00 0.045 0.030 1.00 18.0-20.0 8.0-11.0 - -
TP304L S30403 0.035 2.00 0.045 0.030 1.00 18.0-20.0 8.0-13.0 - -
TP304 S30400 0.08 2.00 0.045 0.030 1.00 18. 0-20.0 8.0-11.0 - -

Свойства Механические для труб ASTM A 312 / A 312M (ASME SA 312 / SA 312M)


Марка стали Мин. предел прочности, ksi [МПа] Мин. предел текучести, ksi [МПа]
Crade UNS
TP348H S34809 75 [515] 30 [205]
TP348 S34800 75 [515] 30 [205]
TP347LN S34751 75 [515] 30 [205]
TP347H S34709 75 [515] 30 [205]
TP347 S34700 75 [515] 30 [205]
TP321H S32109 75 [515] 30 [205]
TP321 S32100 75 [515] 30 [205]
TP317L S31703 75 [515] 30 [205]
TP317 S31700 75 [515] 30 [205]
TP316LN S31653 75 [515] 30 [205]
TP316N S31651 80 [550] 35 [240]
TP316H S31609 75 [515] 30 [205]
TP316L S31603 70 [485] 25 [170]
TP316 S31600 75 [515] 30 [205]
TP310HCb S31041 75 [515] 30 [205]
TP310Cb S31040 75 [515] 30 [205]
TP310H S31009 75 [515] 30 [205]
TP310S S31008 75 [515] 30 [205]
TP309HCb S30941 75 [515] 30 [205]
TP309Cb S30940 75 [515] 30 [205]
TP309H S30909 75 [515] 30 [205]
TP309S S30908 75 [515] 30 [205]
TP304LN S30453 75 [515] 30 [205]
TP304N S30451 80 [550] 35 [240]
TP304H S30409 75 [515] 30 [205]
TP304L S30403 70 [485] 25 [170]
TP304 S30400 75 [515] 30 [205]

Допустимые отклонения по толщине стенки


Отклонения от номинального значения, % Внешний диаметр, дюйм / мм
выше (+) ниже (-)
15,0 12,5 от 20" [508] и более, бесшовные, для t/D > 5%
22,5 12,5 от 20" [508] и более, бесшовные, для t/D до 5% вкл.
17,5 12,5 от 20" [508] и более, сварные для любого соотношения t/D
15,0 12,5 от 3" до 18" [89 до 457], для t/D > 5%
22,5 12,5 от 3" до 18" [89 до 457], для t/D до 5% вкл.
20,5 12,5 от 1⁄8" до 2 1⁄2" [10 до 73], для любого соотношения t/D



Допустимые отклонения по наружному диаметру



Наружный диаметр, мм Предельные допустимые отклонения, мм
выше (+) ниже (-)
4,8  0,8 > 864 – 1219
4,0  0,8 > 660 – 864
3,2  0,8 > 457 – 660
2,4  0,8 > 219 – 457
1,6  0,8 > 114 – 219
0,8  0,8 > 48 – 114
0,4  0,8 10 – 48

Назад ко всем статьям

Трубы из нержавеющей стали по стандартам ASTM, ASME, DIN, JIS, EN, NF

Стандарт

Марка стали

Описание стандарта

ASTM A268/A268M

TP405, TP410, TP430, TP430Ti

«Бесшовные и сварные трубы из ферритных и мартенситных нержавеющих сталей общего применения».

ASTM A269/A269M

ТР304, TP304L, TP304LN, ТР316, TP316L, TP316LN, ТР321, ТР347, TP904L

«Бесшовные и сварные трубы из аустенитной нержавеющей стали общего применения».

ASTM A312/A312M

ТР304, TP304L, ТР304Н, TP316L, ТР316, ТР316Н, ТР317, TP317L, ТР321, ТР321Н, TP310S, ТРЗ10Н, ТР347, ТР347Н, TP304N, TP304LN, TP316N, TP316LN, TP316TI, N08904

«Стандарт бесшовных и холоднодеформированных труб из аустенитной нержавеющей стали».

ASTM A789/A789M

S 31803, S 32205, S 32750, S 32760

«Стандарт бесшовных и сварных труб из ферритной/аустенитной нержавеющей стали общего назначения».

ASTM A790/A790M

S 31803, S 32205, S 32750, S 32760

«Стандарт на бесшовные и сварные трубы из ферритных/аустенитных нержавеющих сталей».

ASTM B167

UNS N06600, N06601, N06603, N06690, N06693, N06025, N06045 UNS N06617

«Стандарт бесшовных труб и трубок из никеле-хромо-железных сплавов и никеле-хромо-кобальто-молибденового сплава».

ASME SA-268/SA-268M

TP405, TP410, TP430, TP430Ti

«Спецификация на бесшовные и сварные трубы общего назначения из ферритной и мартенситной нержавеющей стали».

ASME SA-312/SA-312M

ТР304, TP304L, ТР304Н, TP316L, ТР316, ТР316Н, ТР317, TP317L, ТР321, ТР321Н, TP310S, ТРЗ10Н, ТР347, ТР347Н, TP304N, TP304LN, TP316N, TP316LN, TP316TI, N08904

«Спецификация на бесшовные и сварные трубы из аустенитных нержавеющих марок стали».

ASME SA-789/SA-789M

S 31803, S 32205, S 32750, S 32760

«Спецификация на бесшовные и сварные трубы общего назначения из ферритной/аустенитной нержавеющей стали».

ASME SA-790/SA-790M

S 31803, S 32205, S 32750, S 32760

«Спецификация на бесшовные и сварные трубы из ферритной/аустенитной нержавеющей стали».

Полная коллекция стандартов нержавеющей стали ASTM - Новости - Новости

Полная коллекция стандартов ASTM из нержавеющей стали

В прошлой статье мы обсудим Стандарты труб из нержавеющей стали ASTM , сегодня я продолжу собирать полные стандарты для труб и труб из нержавеющей стали, листов и плит, проволоки, рулонов и сортовой стали Американского общества по испытаниям и материалам, если вы заинтересованы, пожалуйста, прочитайте !



Стандарты ASTM из нержавеющей стали на заготовку, пруток, проволоку, стальную секцию

ASTM A276 Прутки и профили из нержавеющей и жаропрочной стали;

ASTM A473 Нержавеющие и жаростойкие заготовки и стальные стержни;

ASTM A341 Поковка из нержавеющей и жаропрочной стальной поковки;

ASTM A479 Стержни и секции из нержавеющей и жаропрочной стали для котлов и сосудов под давлением;

ASTM A484 Общие требования к стержням, заготовкам и поковкам из нержавеющей и жаростойкой стали;

ASTM A493 Проволока и диск из нержавеющей стали для холодной ковки;

ASTM A555 Катушки из нержавеющей и жаропрочной проволоки - общие требования;

ASTM A564 Прутки и профили из горячекатаной и холоднокатаной закаленной нержавеющей стали и жаростойкой стали;

ASTM A565 Прутки, поковки и заготовки из высокотемпературной мартенситной нержавеющей стали;

ASTM A582 Горячекатаный или холоднотянутый легко режущийся нержавеющий и жаропрочный стальной пруток;

ASTM A831 Стержни, заготовки и поковки из нержавеющей и жаропрочной стали для важных компонентов;

ASTM F138 18Cr-14Ni-2. 5 Mo стержни и проволоки из нержавеющей стали для хирургической имплантации;



Стандарты нержавеющей стали ASTM стальной плиты, стальных катушек

ASTM A167 Нержавеющая сталь и жаропрочная хромоникелевая сталь средняя пластина, лист и полоса

ASTM A176 Пластина, лист и полоса из нержавеющей и жаростойкой хромистой стали

ASTM A240 Средняя пластина, лист и полоса из жаропрочной нержавеющей стали Cr и cr-ni для сосудов под давлением

ASTM A263 Коррозионностойкая стальная композитная плита, лист и полоса из хрома

ASTM A264 Cr-Ni нержавеющая сталь композитная плита, лист и полоса

ASTM A412 Жаростойкая плита, лист и полоса из нержавеющей стали Cr-Ni-Mn

ASTM A480 Общие требования к листам, листам и полосам из нержавеющей и жаростойкой стали

ASTM A666 Аустенитная нержавеющая сталь, полоса, лист и плита из отожженной или холодной обработки

ASTM A693 Осажденная закаленная нержавеющая сталь и жаропрочная стальная пластина, лист и полоса

Стандартные технические условия ASTM A793 для катаного пола, нержавеющая сталь

Пластина, лист и полоса из борированной нержавеющей стали ASTM A887 для ядерной промышленности



Стандарты нержавеющей стали ASTM для бесшовных и сварных стальных труб

ASTM A213 Бесшовные трубы из ферритовых и аустенитных легированных сталей для котлов, пароперегревателей и теплообменников

ASTM A249 Сварные стальные трубы из аустенитной стали для котлов, пароперегревателей, теплообменников и конденсаторов

ASTM A268 Трубы стальные бесшовные и сварные из ферритной и мартенситной нержавеющей стали

ASTM A269 Трубы бесшовные и сварные из аустенитной нержавеющей стали общего назначения

ASTM A270 Бесшовные и сварные трубы из аустенитной нержавеющей стали для санитарного использования

ASTM A271 Бесшовные перегонные трубки из аустенитной хромоникелевой стали для нефтеперерабатывающего оборудования

ASTM A289 Трубы стальные бесшовные и сварные из ферритовой и аустенитной нержавеющей стали общего назначения

ASTM A312 Трубы стальные бесшовные и сварные аустенитные из нержавеющей стали

ASTM A376 Бесшовные стальные трубы для аустенитной стали для высокотемпературной центральной станции

ASTM A409 Сварные стальные трубы из аустенитной стали большого диаметра для коррозионной стойкости или высокой температуры

ASTM A450 Трубы из углеродистой, ферритовой и аустенитной легированной стали - общие требования

ASTM A511 Бесшовные трубы из нержавеющей стали для машин

ASTM A530 Общие требования к трубам из специальной и легированной стали

ASTM A554 Механические сварные стальные трубы из нержавеющей стали

ASTM A632 Трубы стальные бесшовные и сварные общего назначения малого калибра

ASTM A651 Труба из нержавеющей стали для водоснабжения и водоотведения

ASTM A688 Сварные трубы из аустенитной нержавеющей стали для нагревателей питающей воды

ASTM A731 Трубы бесшовные и сварные из ферритной и мартенситной нержавеющей стали

ASTM A771 Бесшовные трубы из аустенитной и мартенситной нержавеющей стали для основных компонентов реакторов-размножителей

ASTM A778 Трубы, сваренные из аустенитной нержавеющей стали без термической обработки

ASTM A789 Трубы бесшовные и сварные из ферритной / аустенитной нержавеющей стали общего назначения

ASTM A790 Феррит аустенитной нержавеющей стали бесшовные со сварными стальными трубами

ASTM A791 Сварные трубы из неотожженной ферритной нержавеющей стали без отжига

ASTM A803 Сварные трубы из ферритной нержавеющей стали для нагревателей питающей воды

ASTM A813 Трубы из аустенитной нержавеющей стали с одинарной или двойной сваркой

ASTM A814 Трубы сварные стальные из аустенитной нержавеющей стали, подвергнутые холодной обработке

ASTM A826 Компоненты активной зоны реактора-размножителя для аустенитных и ферритовых труб из нержавеющей стали

ASTM A908 Стандартные спецификации для игольчатых трубок из нержавеющей стали

ASTM A1016 Общие требования к трубам из ферритной, аустенитной и нержавеющей стали

ASTM A213, A249, A312, A358 TP316L Труба / трубка из нержавеющей стали

OD: 8 - 1422 мм
WT: 0,5 - 100 мм Длина: 5,8 м, 6 м, 11,8 м, 12 м или любая другая экономическая длина
Тип: бесшовные / сварные / ВПВ / EFW

Теперь говорите

Products Details

Материал TP316L - это низкоуглеродистая версия марки TP316 и широко используемый тип аустенитной нержавеющей стали серии 300. Эти марки аустенитных нержавеющих сталей аналогичны 304 и 304L, но с добавлением молибдена. Добавление молибдена повышает коррозионную стойкость сплавов, в частности повышенную стойкость к точечной и щелевой коррозии в хлоридных средах. Аустенитная структура обеспечивает превосходную ударную вязкость даже до криогенных температур. Эти марки имеют отличную сварочную способность, с добавлением присадочного металла или без него.



Стандарт: ASTM A213, ASTM A249, ASTM A312, ASTM A358, ASTM A376, ASTM A409, ASTM A511, ASTM A554

OD: 8 - 1422 мм

WT: 0,5 - 100 мм

Длина: 5,8 м, 6 м, 11,8 м, 12 м или любая другая экономическая длина

Тип: бесшовные / сварные / ВПВ / EFW

Форма: круглая / квадратная / прямоугольная

Концы: гладкие концы / скошенные концы / резьбовые



Эквивалентный материал

стандарты

UNS

JIS

BS

ГОСТ

EN

гигабайт

316L

S31603

SUS 316L

316S11

03Ч17Н14М3 / 03Ч17Н14М2

X2CrNiMo17-12-2 / X2CrNiMo18-14-3

0Cr17Ni12Mo2 / 06Cr17Ni12Mo2 / 022Cr17Ni12Mo2

Труба из нержавеющей стали TP316L Химический состав

класс

С

Миннесота

п

S

си

Cr

Ni

Mo

N

TP316L

0,030

2,00

0,045

0,030

1,00

16. 0-18.0

10,0-15,0

2,0-3,0

0,10



TP316L сварные стальные трубы Механические свойства

Оценки

Предел прочности, МПа

Предел текучести, МПа

относительное удлинение

Твердость, HB

TP316L

485

170

40

217



Мы являемся производителем, продавцом, дистрибьютором, поставщиком и экспортером аустенитной нержавеющей стали TP316L в бесшовных сварных SAW, LSWA, DSAW и т. Д. С формой трубы и трубки, они имеют широкое применение в области продуктов питания, нефти, химическая промышленность, электростанция, котельная и другие отрасли. SHEW-E STEEL в основном поставляет TP316L и другие материалы, используемые в трубопроводной системе, напрямую связаны с тем, как соединять трубы и какие типы давления собираются в трубе.

Hot Tags: ASTM A213, ASTM A249, ASTM A312, ASTM A358 Труба / трубка из нержавеющей стали tp316l, производитель, поставщики, заводы, компании, высокое качество

сопутствующие товары

Запрос

ASTM A312 высокой температуре трубы производители и поставщики - Китай завод

Ео фланцы является известный завод ASTM A312 высокой температуре трубы, которая имеет высокие потенции растяжение. ASTM A312 высокой температуре трубы являются качество, принимаются специалисты способны качества на различных отраслевых стандартов. Мы являемся производителем, stockiest, поставщиков и экспортеров ASTM A312 высокой температуре трубы. Мы можем помочь питания все ASTM A312 высокой температуре трубы для использования в промышленности нефти или природного газа. Бесшовные трубы / трубы, сварные, премиум качества снабжается ЭО фланцы не только у нас на складе стандартных размеров и сортов бесшовных труб из нержавеющей стали SS304 & SS316, но мы также поддерживать огромные запасы легированные стали на основе труб в 304H, 309/S, 310/S , 317/Л, 321 Ч, 347H, сплав 20, 2205 дуплекс, 2507 дуплекс, сплава 200/201, C276, сплава 400, 600 сплавов, сплав 625, сплава 800H, 800HT сплав, 254SMO, AL6XN и др. ASTM A312 высокой температуре трубы, трубы должны быть пригодны для гибки, отбортовки и формирование подобных операций и для сварки плавлением.



Таблица размеров трубы ASTM A312 высокой температуры:

Номинальный

Снаружи

Номинальная толщина стенки (мм)

Диаметр

Диаметр

ASME B36.19M

ASME B36.10M

NPS

(мм)

SCH-5S

SCH-10S

SCH-40S

SCH-80 Г.

SCH-5

SCH-10

СЧ-20

STD

XS

1/4

13. 72

-

1.65

2.24

3.02

-

1.65

-

2.24

3.02

3/8

17.15

-

1.65

2.31

3.2

-

1.65

-

2.31

3.2

1/2

21.34

1.65

2.11

2.77

3.73

1.65

2. 11

-

2.77

3.73

3/4

26.67

1.65

2.11

2.87

3.91

1.65

2.11

-

2.87

3.91

1

33.4

1.65

2.77

3.38

4.55

1.65

2.77

-

3.38

4.55

1 1/4

42,16

1. 65

2.77

3.56

4,85

1.65

2.77

-

3.56

4,85

1 1/2

48,26

1.65

2.77

3.68

5.08

1.65

2.77

-

3.68

5.08

2

60.33

1.65

2.77

3.91

5.54

1.65

2.77

-

3. 91

5.54

2 1/2

73.03

2.11

3.05

5.16

7.01

2.11

3.05

-

5.16

7.01

3

88.9

2.11

3.05

5.49

7,62

2.11

3.05

-

5.49

7,62

3 1/2

101,6

2.11

3.05

5. 74

8.08

2.11

3.05

-

5.74

8.08

4

114.3

2.11

3.05

6.02

8.56

2.11

3.05

-

6.02

8.56

5

141,3

2.77

3.4

6.55

9.53

2.77

3.4

-

6.55

9. 53

6

168.28

2.77

3.4

7.11

10,97

2.77

3.4

-

7.11

10,97

8

219.08

2.77

3.76

8.18

12.7

2.77

3.76

6.35

8.18

12.7

10

273.05

3.4

4.19

9.27

12. 7

3.4

4.19

6.35

9.27

12.7

12

323.85

3.96

4.57

9.53

12.7

3.96

4.57

6.35

9.53

12.7

14

355,6

3.96

4.78

9.53

12.7

3.96

6.35

7.92

9.53

12.7

16

406,4

4. 19

4.78

9.53

12.7

4.19

6.35

7.92

9.53

12.7

18

457,2

4.19

4.78

9.53

12.7

4.19

6.35

7.92

9.53

12.7

20

508

4.78

5.54

9.53

12.7

4.78

6.35

9. 53

9.53

12.7

22

558.8

4.78

5.54

-

-

4.78

6.35

9.53

9.53

12.7

24

609,6

5.54

6.35

9.53

12.7

5.54

6.35

9.53

9.53

12.7

26

660.4

-

-

-

-

-

7. 92

12.7

9.53

12.7

28

711.2

-

-

-

-

-

7.92

12.7

9.53

12.7

30

762

6.35

7.92

-

-

6.35

7.92

12.7

9.53

12.7

32

812.8

Толщина: 6. 35 ~ 30 мм

|

|

84

2133.6

Производство потока ASTM A312 высокой температуре трубы

Упаковка для ASTM A312 высокой температуре трубы в пучки, завернутый с сильным стальной полосы, мореходные упаковки или согласно требованиям клиентов.

Поставка трубы высокой температуры ASTM A312 обычно составляет 15-30 дней после получения депозита T/T

Вопрос: ты торговой компанией или производителем?

A: мы фабрики, и мы также торговля

Вопрос: как долго это ваше время доставки, ASTM A312 высокой температуры труб?

A: Если ASTM A312 высокой температуре трубы на складе, обычно это занимает 5-10 дней. Если ASTM A312 высокая температура трубы не на складе, они предназначены для 15-20 дней, по количеству.

Вопрос: вы предоставляете ASTM A312 высокой температуре трубы образцы? Это бесплатно или дополнительных?

A: Да, мы можем поставлять трубы высокой температуры ASTM A312 образец бесплатно, но мы не оплачивает перевозку.

Вопрос: Каковы условия оплаты для ASTM A312 высокой температуре трубы?

Ответ: оплата= 1000USD, 30% T/T баланс заранее, до отгрузки.



=1000usd,>

Hot Tags: ASTM a312 высокой температуре трубы, Китай, производители, поставщики, фабрика, дешевые, настроить

Характеристики нержавеющих труб: классификация, способы производства, виды

Одно из наиболее востребованных потребителями изделий промышленного металлопроката - нержавеющие трубы. Сталь, из которой изготавливается труба, хорошо противостоит коррозии, отличается высокой прочностью и длительным сроком эксплуатации. Кроме того, внешний вид нержавеющий стали эстетичен, что позволяет снизить затраты на внешнюю отделку.

Способы производства труб

Трубы из нержавеющей стали представляют собой производный продукт металлопроката. Исходя из способа производства, выделяют следующие типы нержавеющих труб:

  • Горячедеформированные;
  • Холоднодеформированные;
  • Теплодеформированные;

Продукция может производиться из плоского проката, который подвергается технологической гибке и последующей сварке. Таким путём получают сварные трубы. Для бесшовных труб исходным материалом служит нержавеющий круг, и в этом случае, при изготовлении трубы применяются прошивка, раскатка и калибровка. Нержавеющая бесшовная труба как цельное изделие обладает повышенной прочностью и высокими механическими показателями.

Классификация

Трубы из нержавейки различаются по геометрическим характеристикам в зависимости от диаметра и формы сечения трубы, а также по типу обработки поверхности. По форме сечения трубы могут быть круглыми, квадратными и прямоугольными. В соответствии с типом обработки, они делятся на:

  • Матовые
  • Шлифованные
  • Полированные

Толщина стенки трубы позволяет разделять нержавеющие трубы на толстостенные с большой прочностью и тонкостенные. Тонкостенные трубы характеризует высокая гибкость, поэтому они необходимы для изготовления сложных конструкций.

Применение нержавеющих труб

Трубы сегодня незаменимы в различных сферах: в пищевой промышленности, в машиностроении, в нефтехимической и добывающей отраслях и т. д. Они применяются для прокладки инженерных коммуникации и трубопроводов, транспортирующих, в том числе, агрессивные газы и жидкости.

ООО «Пассат» осуществляет поставки бесшовных и сварных нержавеющих труб, круглого и профильного сечения.

Ассортимент компании «Пассат» включает нержавеющие трубы следующих марок стали:
AISI 201, AISI 202, AISI 304, AISI 321, AISI-316L, AISI-316Ti, AISI 409, AISI 430, различных типоразмеров (квадратная от 20х20мм до 300х3000мм, прямоугольная от 10х20мм до 400х200мм, круглая диаметром от 10мм до 300мм), и видов поверхности (шлифованная, зеркальная, матовая).

Трубы электросварные:



Марка стали: AISI 304, AISI 304L, AISI 316, AISI 316L, AISI 316Ti, AISI 430, AISI 409, AISI 439, J201

Характеристики электросварных труб

Международный стандарты: электросварные трубы из аустенитных марок стали ASTM A554, A270, A312, A249, A269, DIN 17457, 17455
Тип сварки шва – TIG, лазерный шов.
Поверхность:
• Матовая
• Шлифованная (180, 320, 400 Grit)
• Зеркальная (400,600 Grit)

Условные обозначения для определения типа поверхности электросварной трубы


Тип поверхности

Обозначение



Матовая

Matt,
Mill finish

Матовая

Шлифованная

Brushed

Зачищенная, первичная шлифовка

Satin 180 Grit
Satin 320 Grit
Satin 400 Grit

Степень шлифовки

Зеркальная

Mirror 400 Grit
Mirror 600 Grit

Степень полировки

Форма:
• круглая
• профильная
Длина: 6м (возможна поставка под заказ трубы любой длины).
Типоразмеры:
• диаметром от 6 мм до 325мм
• сечением от 10х10мм до 300х300мм, 400х200мм
Толщина стенки: от 0,8 мм до 6 мм

Сферы применения труб электросварных

• Теплообменники и нагреватели
• Декорации, конструкции
• Нефтяная и химическая промышленность
• Пищевая промышленность
• Судостроение и машиностроение
• Системы водной транспортировки



Нормативы продукции, согласно целевому использованию (нержавеющих труб сварных)

ИСПОЛЬЗОВАНИЕ

E.N.
Euro Norm

S.S.

ASTM-ASME

DIN

NFA

ГОСТ

Химическая промышленность

EN 10217-7

219711
219713

A 358-SA 358
A 312-SA312
A 269-SA 269

17457

49147

ГОСТ 11068-81

Пищевые продукты

EN 10217-7



A 270

11850

49249



Теплообменник

EN 10217-7

219711
219713

A 249-SA 249

17457
2818

49247
49244

ГОСТ 11068-81

Трубопровод

EN 10217-7



A 778
A 269

17455

49147



Питьевая вода

EN 10312





DVGW541





Декорация, конструкция

EN 10296-2



A 554

17455
2395

49647





Трубы бесшовные:

Марка стали: AISI 321, 316, 316L, 316Ti, 310

Характеристики бесшовных труб

Международный стандарты:

  • ASTM A312 - Бесшовные трубы(х/к) из аустенитных нержавеющих марок стали,
  • ASTM A213 - Бесшовные ферритные и аустенитные легированные котельные,
  • пароперегревательные и теплообменные трубы.

Поверхность: Матовая
Форма: круглая
Длина: 5-7м
Типоразмеры: диаметром от 6 мм до 325мм
Толщина стенки: от 1 мм до 13мм



Сферы применения бесшовных труб

• Трубы общего назначения, хим. и атомная промышленность
• Теплообменники
• Печи и дымоходы


Нормативы продукции, согласно целевому использованию (нержавеющих труб бесшовных)


использование

ГОСТ

Международный стандарт

Трубы общего назначения

ГОСТ 9940-81, ГОСТ 9941-81

ASTM A312

Теплообменные трубы

ГОСТ 9941-81 (мерные)

ASTM A213, DIN 17458-85, ASTM SA268, ASTM A269

Инструментальные трубы

ГОСТ 19277-73, ГОСТ 10498-82, ГОСТ 14162-79,

DIN 17458-85

Котельные трубы

ТУ 14-3Р-55-2001, ТУ 14-3-460-75, ТУ 14-3Р-197-2001



Трубы для печей

ГОСТ 9940-81, ГОСТ 9941-81, м/с 10Х23Н18, 15Х25Т,

ASTM A312, м/сTP 310S



Для сварки труб применяются следующие методы сварки:
• TIG (DIN 17455, 17457)-метод сварки вольфрамовым электродом в инертном газе -водо-, газопроводные, «пищевые»
• MIG- метод сварки плавящимся электродом в инертном газе. Плазменная сварка
• HF - метод сварки токами высокой частоты- специальный полированный внутренний шов
• SMAW -сварка защищенной дугой
• FCAW -дуговая сварка порошковой проволокой, трубчатым или вольфрамовым электродом
• GMAW -стальным электродом в газовой среде
• GTAW - газоэлектрическим вольфрамовым электродом

Труба нержавеющей стали ASTM A312 TP304/304L безшовная

Труба нержавеющей стали ASTM A312 TP304/304L безшовная





Дело ГРУППЫ YUHONG с трубой и трубкой нержавеющей стали безшовной уже больше чем 10 лет, каждый год продает больше чем 80000 тонн трубы и трубки нержавеющей стали безшовной. Наш клиент уже покрыть больше чем 45 стран.





Стандартные технические условия:

ASTM A213/A213M - 11a: Стандартные технические условия для безшовного Ferritic и аустенитовых боилера легированной стали, перегревателя, и трубок теплообменного аппарата

ASTM A269 - 10: Стандартные технические условия для безшовного и сваренного трубопровода аустенитной нержавеющей стали для общих услуг

ASTM A312/A312M - 12: Сваренные стандартные технические условия для безшовного, и тяжело холодные работаемые трубы аустенитной нержавеющей стали

ASTM A511/A511M - 12: Стандартные технические условия для трубопровода безшовной нержавеющей стали механического

ASTM A789/A789M - 10a: Стандартные технические условия для безшовного и сваренного трубопровода Ferritic/аустенитной нержавеющей стали для общих услуг

ASTM A790/A790M - 11: Стандартные технические условия для безшовной и сваренной трубы Ferritic/аустенитной нержавеющей стали

DIN 17456-2010: ТРУБКИ НЕРЖАВЕЮЩЕЙ СТАЛИ ГЕНЕРАЛА PUROSE БЕЗШОВНЫЕ КРУГОВЫЕ.

DIN 17458-2010: Безшовный циркуляр трубки аустенитной нержавеющей стали

EN10216-5 CT 1/2: Труба & трубка нержавеющей стали безшовная

ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) 9941-81: БЕЗШОВНЫЕ ТРУБКИ ХОЛОДА И WARM-WORKED СДЕЛАЛИ ИЗ КОРРОЗИОННОСТОЙКОЙ СТАЛИ.

Другие любят BS, стандарт JIS или могут поставить





Материальная ранг:

Американский стандарт

Сталь аустенитного класса:

TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L…

Сталь выплавленная дуплекс-процессом:

S32101, S32205, S31803, S32304, S32750, S32760

Другие: TP405, TP409, TP410, TP430, TP439,…

Стандарт Europen

1,4301, 1,4307, 1,4948, 1,4541, 1,4878, 1,4550, 1,4401, 1,4404, 1,4571, 1,4438, 1,4841, 1,4845, 1,4539, 1,4162, 1,4462, 1,4362, 1,4410, 1,4501

Стандарт России

08Х17Т, 08Х13,12Х13,12Х17,15Х25Т, 04Х18Н10,08Х20Н14С2, 08Х18Н12Б, 10Х17Н13М2Т, 10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ





Ряд размера:

Продукция

Внешний диаметр

Толщина стены

Безшовная труба

6.00mm до 830mm

0.5mm до 48mm





Применение:

  • Оборудование пищевой промышленности, особенно в заваривать пива, обработке молока & делать вина.
  • Стенды, раковины, ринвы, оборудование и приборы кухни
  • Архитектурноакустический обшивать панелями, перила & отделка
  • Химические контейнеры, включая для перехода
  • Теплообменные аппараты
  • Сплетенные или сваренные экраны для минировать, разрабатывать карьер & фильтрации воды
  • Продетые нитку крепежные детали
  • Весны
  • Другие



Окончательная отделка:

Замаринованное решение обожженное &



СПЕЦИФИКАЦИЯ ТРУБЫ A312 (МАРКИ 304 / L И 316 / L)

Область применения

Настоящая спецификация распространяется на бесшовные, прямошовные и сварные в тяжелых условиях холоднодеформированные трубы из нержавеющей стали, предназначенные для работы в условиях высоких температур и коррозионных сред.

Процесс

Трубы, подлежащие изготовлению, бесшовные, сварные или холоднодеформированные

Требования к химическим веществам

Марка UNS № Массовая доля,%
Углерод Марганец фосфор сера Кремний Хром Никель молибден
TP304 S30400 0.08 2,00 0,045 0,030 1,00 18–20 8–11 х
TP304L S30403 0,035 2,00 0,045 0,030 1,00 18–20 8–13 х
TP316 S31600 0,08 2,00 0,045 0.030 1,00 16–18 10–14 2–3
TP316L S31603 0,035 2,00 0,045 0,030 1,00 16–18 10–14 2–3

Допустимые отклонения толщины стенки

Допуск,% от номинала
Обозначение NPS Более Менее
⅛ до 2½ вкл., все т / д 20,0 12,5
от 3 до 18 включ., Т / д до 5% вкл. 22,5 12,5
От 3 до 18 включ., Т / д> 5% вкл. 15,0 12,5
20 и более, сварные, все соотношения т / д 17,5 12,5
20 и более, бесшовные, т / д до 5% вкл. 22,5 12,5
20 и более, бесшовные, т / д> 5% 15.0 12,5

где:

t = номинальная толщина стенки

D = наружный диаметр по заказу

  • Исключение для сварных труб: площадь сварного шва не должна ограничиваться допуском «Больше»

Допустимые отклонения внешнего диаметра

Обозначение NPS Допустимые отклонения внешнего диаметра DN Обозначение Допустимые отклонения внешнего диаметра
Более
дюймов
Менее
дюймов
Более
[мм]
Менее
[мм]
⅛ - 1½, в т.ч. 1 64 (0,015) 1 32 (0,031) [6–40], в т.ч. [0,4] [0,8]
От 1½ до 4, включая 1 32 (0,031) 1 32 (0,031) Более [от 40 до 100] [0.8] [0,8]
От 4 до 8, в т.ч. 1 16 (0,062) 1 32 (0,031) Более [100 до 200] [1,6] [0,8]
От 8 до 18, в т.ч. 3 32 (0,093) 1 32 (0,031) Более [200 - 450] [2,4] [0,8]
От 18 до 26, в т.ч. ⅛ (0.125) 1 32 (0,031) Более [450 - 650] [3,2] [0,8]
От 26 до 34, в т.ч. 5 32 (0,156) 1 32 (0,031) Более [650–850] [4,0] [0,8]
От 34 до 48, в т.ч. 3 16 (0,187) 1 32 (0.031) Более [850 - 1200] [4,8] [0,8]

Термическая обработка

Все трубы поставляются в термообработанном состоянии

Температура термообработки для 304 / L и 316 / L составляет минимум 1900 ° F (1040 ° C), а затем закаливается в воде или быстро охлаждается.

Требования к растяжению

МАРКА
304
МАРКА
304L
МАРКА
316
МАРКА
316L
Предел прочности при растяжении, минимум PSI 75 000 70 000 75 000 70 000
Предел текучести, минимум PSI 30 000 25 000 30 000 25 000

Гидростатические или неразрушающие электрические испытания

Каждая труба должна быть подвергнута неразрушающему электрическому испытанию или гидростатическому испытанию.Тип используемого теста будет выбираться производителем, если иное не указано в заказе на поставку.

Ссылочные документы

Стандарты ASTM

Стандарты ASME:

  • B1.20.1 Трубная резьба общего назначения
  • B36.10M Труба сварная и бесшовная из кованой стали
  • B36.19 Труба из нержавеющей стали
  • Код ASME для котлов и сосудов высокого давления: Раздел VIII 4

ASTM A312 TP304 и TP316 Технические характеристики труб из нержавеющей стали

Труба

ASTM A312 - это труба из нержавеющей стали общего назначения, применяемая в различных отраслях промышленности.Он покрывает диаметры от 1/8 ”до 30” и толщину от SCH 10S до SCH 80S. Обычно используемые марки материалов - TP304 / 304L, TP316 / 316L.

Стандарт ASTM A312 / ASME SA312

Стандартные спецификации включают бесшовные , сварные прямым швом и трубки из аустенитной нержавеющей стали, сваренные сильно холодным способом, для работы при высоких температурах и в коррозионных средах. В этом стандарте есть несколько марок, и каждая марка стали должна соответствовать требуемому химическому составу: C, Mn, P, S, Si, Cr и Cr, Ni, Mo и т. Д.Все трубы должны поставляться в термообработанном состоянии в соответствии с требуемой температурой термообработки и требованиями к охлаждению / испытаниям. А также нужно соблюдать требуемые прочность на разрыв и предел текучести.

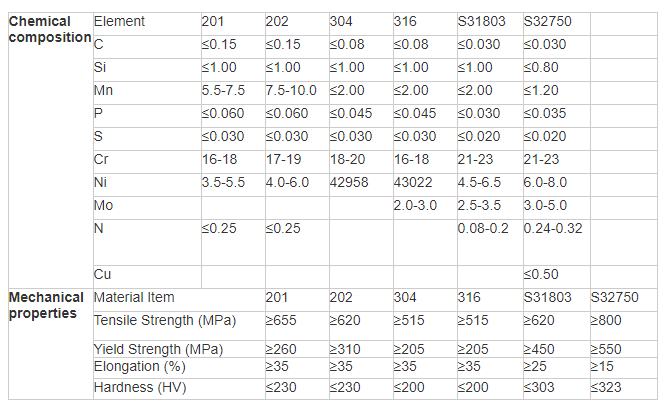

Химический состав для TP304 и TP316

A: Новое обозначение установлено в соответствии с практикой E527 и SAE J1086

Механические свойства

A312 Типы производства труб

Трубы ASTM A312 покрывают следующие типы производства (включая горячую или холодную обработку):

а.Бесшовная труба (SMLS): охватывает бесшовные трубы из нержавеющей стали, которые производятся любым способом, который не может быть задействован в процессе сварки.
г. Сварные трубы (WLD): это сварные трубы, изготовленные с помощью процесса автоматической сварки, без добавления присадочного металла во время сварки.
г. Холоднодеформированная труба (труба HCW): тяжелая холоднодеформированная труба, в которой применяется холодная обработка не менее чем на 35% по толщине обеих стенок, и приваренная к сварной трубе перед окончательным отжигом. При сварке нельзя использовать присадки.
г. Сварные трубы и трубы для водоснабжения: сварные трубы и трубы для водопроводов размером 14 дюймов и менее NPS 14 должны иметь один продольный сварной шов. После утверждения покупателем сварная труба и труба МО с NPS выше NPS 14 должны иметь один продольный сварной шов или изготавливаться путем формовки и сварки двух продольных секций плоского проката. Таким образом, каждый сварной шов необходимо проверять, проверять, проверять или обрабатывать.

Труба

ASTM A312 не должна иметь окалины и загрязненных железных опилок.Если стальная труба подверглась яркому отжигу, травление, струйная очистка или обработка поверхности могут быть не обязательными. Покупатель может потребовать, чтобы готовая труба прошла пассивирующую обработку.

Методы термообработки

Трубы из нержавеющей стали ASTM A312 должны поставляться в условиях термообработки в соответствии с таблицей 2 ASTM A312. В случае бесшовных типов, сразу после горячей штамповки, когда температура труб не ниже минимальной температуры обработки раствором, указанной в этой таблице, трубы должны быть отдельно закалены в воде или быстро охлаждены другими способами (прямая закалка).

B: минимум, если не указано иное. 90 530 C: закалка в воде или быстрое охлаждение другими способами со скоростью, достаточной для предотвращения повторного осаждения карбидов, что подтверждается характеристиками труб. термообработку путем отдельного отжига в растворе или прямой закалки в соответствии с практикой A262, практикой E. От производителя не требуется проводить испытание, если это не указано в заказе на поставку (см. дополнительное требование S7). Обратите внимание, что Практика A262 требует, чтобы испытание проводилось на сенсибилизированных образцах низкоуглеродистого и стабилизированного типов и на образцах, представляющих состояние поставки для других типов.В случае низкоуглеродистых типов, содержащих 3% или более молибдена, возможность применения сенсибилизирующей обработки перед испытанием является предметом переговоров между продавцом и покупателем.

Механический тест

Механическое испытание, включая термическую обработку, испытание на поперечное или продольное растяжение или испытание на сплющивание.

Испытание на поперечное или продольное растяжение

Для партий не более 100 труб отбирают один образец для испытания на растяжение.Для партий более 100 труб должны быть взяты два образца из двух труб для испытания на растяжение.

Тест на сплющивание

Для материалов, термообработанных в печи периодического действия (закалкой после горячей штамповки или в печи периодического действия, оснащенной регистрирующими пирометрами и автоматически регулируемой в диапазоне 30 ℃ или менее), из каждой партии термообработанной стали следует брать 5% стальных труб. для теста на сплющивание.
Для материала, подвергнутого термообработке в печи непрерывного действия, количество труб должно составлять 5% партии, но в любом случае не менее двух отрезков длины для испытания на лестницу.

Допуски размеров трубы ASTM A312

ASTM A312 определяет допустимые отклонения толщины и длины стенки трубы, как показано ниже:

Допуск по толщине стенки

Где:
t = Номинальная толщина стенки
D = Внешний диаметр по заказу

Вариации длины

Длина трубы должна быть следующей:
a. Если не указано иное, все размеры от NPS 1/8 до NPS 8 доступны с максимальной длиной 24 фута.И диапазон длины от 15 до 24 футов. Короткая длина приемлема, но количество и минимальная длина согласовываются между покупателем и производителем.
г. Если требуется определенная длина реза, она должна быть указана в заказе. Труба не должна быть длиннее указанной длины, а длина трубы не должна превышать 1/4 дюйма [6 мм].
г. Если не указано иное, Соединения иметь не разрешается.

Труба из нержавеющей стали ASTM A312 TP304 - стандартный материал трубы A312

Труба из нержавеющей стали

ASTM A312 TP 304 / 304L - самая универсальная и наиболее часто используемая нержавеющая сталь на рынке.И эти марки представляют собой аустенитный хромовый сплав, также известный как нержавеющая сталь «18/8», потому что в состав стали входит 18% хрома и 8% никель.

Характеристики

Содержание хрома способствует значительной стойкости к коррозии и окислению. Сплавы нержавеющей стали устойчивы к большинству окисляющих кислот и могут противостоять обычной ржавчине, но это не означает, что сталь не обесцвечивается со временем. Сталь требует холодной обработки для повышения прочности на разрыв. Для сильно сваренных деталей из нержавеющей стали может потребоваться послесварочный отжиг для обеспечения максимальной коррозионной стойкости.

Труба из нержавеющей стали

типа 304 отличается превосходными сварочными свойствами и свойствами глубокой вытяжки. Легко изготовить и очистить.

Применение труб из нержавеющей стали 304

Нержавеющая сталь

Тип 304 / 304L широко используется в промышленности, особенно в пищевой, поскольку она не подвержена кислотной коррозии в обычных пищевых продуктах. Поэтому эта сталь очень подходит для использования в мойках, на рабочих поверхностях, в подготовительных зонах и в холодильниках. Это также идеальный материал для фармацевтической промышленности, например, для чистых помещений.

Труба из нержавеющей стали ASTM A312 TP316 - обычная премиальная сорт трубы A312

Тип 316 / 316L - это аустенитная нержавеющая сталь с добавлением молибдена. По сравнению с нержавеющей сталью типа 304 / 304L, молибден имеет лучшую общую коррозионную стойкость, особенно в случае точечной и щелевой коррозии в хлоридных средах. Нержавеющая сталь типа 316 / 316L может обеспечить отличную ударную вязкость и механические свойства при отрицательных температурах.
Тип 316 / 316L из нержавеющей стали подходит для холодной прокатки, непрерывного прокатного стана и формования толстолистового стана в диапазоне толщин до 60 дюймов.

Трубка из нержавеющей стали марки 316, деталь

Трубы из нержавеющей стали типа 316 / 316L предназначены для использования в областях, требующих высокой прочности, ударной вязкости и обрабатываемости, а также повышенной коррозионной стойкости. По сравнению с нержавеющей сталью 304 этот сплав содержит более высокий процент молибдена и никеля, что улучшает коррозионную стойкость. Таким образом, это может быть идеальный материал для применения в суровых условиях. Нержавеющая сталь типа 316L имеет более высокое содержание углерода, чем нержавеющая сталь марки 316, что снижает ее свариваемость.

Применение труб из нержавеющей стали марки 316

Бесшовные трубы типа 316 / 316L используются для передачи давления жидкости или газа при очистке воды, очистке сточных вод, нефтехимической, химической, фармацевтической и других отраслях промышленности. К конструкционным приложениям относятся поручни, столбы и опорные трубы для соленой воды и агрессивных сред. По сравнению с нержавеющей сталью типа 304, труба из нержавеющей стали типа 316 имеет более низкую свариваемость, поэтому она не используется так часто, как сварная труба, если ее превосходная коррозионная стойкость не превышает свариваемость.

Octal предоставляет трубы из нержавеющей стали ASTM A312 класса TP304 и трубы TP316 на складе для срочной доставки и свежих новинок, мы приглашаем вас связаться с нами для быстрого предложения.

Поделиться в соцсетях Стандартные технические условия

для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали

ASTM A312 / A312M, издание 2021 г., 1 мая 2021 г. - Стандартные спецификации для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали

В этой спецификации 2 рассматриваются бесшовные, прямошовные и сильно холоднодеформированные сварные аустенитные нержавеющие стали. труба, предназначенная для работы в условиях высоких температур и коррозионных сред.

ПРИМЕЧАНИЕ 1. Когда критерием испытания на удар для работы при низких температурах будет поглощение энергии 15 фут · фунт-сила [20 Дж] или боковое расширение 15 мил [0,38 мм], некоторые из марок аустенитной нержавеющей стали, охватываемые данной спецификацией, являются допускаются определенными нормами для сосудов высокого давления или трубопроводов без необходимости проведения фактических испытаний. Например, марки TP304, TP304L и TP347 приняты Кодексом ASME по сосудам под давлением, Раздел VIII, Раздел 1, и Кодексом трубопроводов химических заводов и нефтеперерабатывающих заводов, ASME B31.3, для работы при температурах до –425 ° F [–250 ° C] без аттестации ударными испытаниями. Другие марки нержавеющей стали AISI обычно допускаются для эксплуатации при температурах до –325 ° F [–200 ° C] без испытаний на удар. При определенных обстоятельствах могут потребоваться испытания на удар. Например, материалы с содержанием хрома или никеля за пределами диапазонов AISI, а также материалы с содержанием углерода более 0,10% должны пройти испытания на ударную вязкость в соответствии с правилами раздела VIII раздела 1 ASME, когда рабочие температуры ниже –50 ° F [ -45 ° С].

Марки TP304H, TP309H, TP309HCb, TP310H, TP310HCb, TP316H, TP321H, TP347H и TP348H являются модификациями марок TP304, TP309Cb, TP309S, TP310Cb, TP310S, TP316, TP321 и предназначены для обслуживания и обслуживания температуры, при которых важны свойства ползучести и разрушения под напряжением.

Необязательные дополнительные требования предъявляются к трубам, где требуется более высокая степень испытаний. Эти дополнительные требования требуют проведения дополнительных испытаний и, при желании, разрешается указать в заказе одно или несколько из этих дополнительных требований.

В таблице X1.1 перечислены стандартные размеры сварных и бесшовных труб из нержавеющей стали, как показано в ASME B36.19. Эти размеры также применимы к трубам, подвергнутым холодной деформации. Допускается заказ и поставка труб других размеров при условии, что они соответствуют всем другим требованиям данной спецификации.

Марки TP321 и TP321H имеют более низкие требования к прочности для труб, изготовленных бесшовным способом, с номинальной толщиной стенки более 3 8 дюймов.[9,5 мм].

Значения, указанные в единицах СИ или дюйм-фунтах, должны рассматриваться отдельно как стандартные. В тексте единицы СИ указаны в скобках. Значения, указанные в каждой системе, могут не быть точными эквивалентами; поэтому каждая система должна использоваться независимо от другой. Объединение значений из двух систем может привести к несоответствию стандарту. Применяются единицы измерения дюйм-фунт, если в заказе не указано обозначение «M» в данной спецификации.

ПРИМЕЧАНИЕ 2. Безразмерное обозначение NPS (номинальный размер трубы) было заменено в настоящем стандарте такими традиционными терминами, как «номинальный диаметр», «размер» и «номинальный размер».

Этот международный стандарт был разработан в соответствии с международно признанными принципами стандартизации, установленными в Решении о принципах разработки международных стандартов, руководств и рекомендаций, выпущенном Комитетом Всемирной торговой организации по техническим барьерам в торговле (TBT).

2 Для приложений, касающихся котлов и сосудов под давлением ASME, см. Соответствующую Спецификацию SA-312 в Разделе II этого Кодекса.

* Раздел «Сводка изменений» находится в конце этого стандарта

Нержавеющая сталь и дуплексная труба (ASTM A312, A790)

ТРУБЫ из нержавеющей стали A312 МЕХАНИЧЕСКИЕ СВОЙСТВА

1 мм - 515;
Трубы из нержавеющей стали класса
ASTM A312 / ASME SA312
Предел прочности при растяжении2
Н / мм
Предел текучести
Н / мм2 (мин)
Удлинение
% (мин)
TP304 515 205 35
TP304L 48170 35
TP316 515 205 35
TP316L 485 170 35
TP321 OD <17,1 мм - 205; 35
OD> 17,1 мм - 485 OD> 17,1 мм - 170

ПЕРЕКРЕСТНАЯ ТАБЛИЦА ССЫЛКИ ASTM / EN МАТЕРИАЛЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ТРУБ

Труба из нержавеющей стали Марки
Werkstoff / DIN Марки EN Марки ASTM
1.4541 X6CrNiTi18-10 Класс A 312 TP321
1.4571 X6CrNiMoTi17-12-2 Класс A 312 TP316Ti
1.4301 X5CrNi14 A418-10 1.4306 X2CrNi19-11 A 312 Grade TP304L
1.4307 X2CrNi18-9 A 312 Grade TP304L
1.4401 X5CrNiMo TP17-12-2 A 316
1.4404 X2CrNiMo17-13-2 A 312 Grade TP316L
1.4462 X2CrNiMoN22-5-3 UNS S 31803 (дуплекс)
1,4529 X1NiCr25-7 N X1NiCrMoC 08926
1.4539 X1NiCrMoCu25-20-5 UNS N 08904 (904L)
1.4547 X1CrNiMoCuN20-18-7 UNS S 31254
UNS S 31254 РАЗМЕРЫ UNS A3 стандартные размеры труб из нержавеющей стали устанавливаются ANSI ASME B36.19 спецификация.

Бесшовные трубы из нержавеющей стали доступны в диапазоне размеров от 1/8 ″ до 24 ″, сварные нержавеющие трубы производятся в диапазоне от 2 ″ до 36 ″ (ASTM A312, ASTM A358, т.е. стальная труба, или прокатная).

ВЕС ТРУБЫ ASTM A312
5 мм (5 мм) 900 1/4 900 1 1/4 1525,3 909 2,77 (0,109)
Номинальный размер трубы Внешний диаметр Размеры труб из нержавеющей стали
График 5S График 10S График 40S
(дюйм) ШТ. / ВЕС
мм (дюйм) кг / м мм (дюйм) кг / м мм (дюйм) кг / м мм (дюйм) кг / м
1/8 10.3 0,405 - - 1,25 (0,049) 0,28 1,73 (0,068) 0,37 2,42 (0,095) 0,47
13,7 0,540 - - 1,66 (0,065) 0,49 2,24 (0,088) 0,63 3,03 (0.119) 0,80
3/8 17,2 0,675 - - 1,66 (0,065) 0,63 2,32 (0,09116) 0,85 3,20 (0,126) 1,10
1/2 21,3 0,840 1,65 (0,065) 0,81 2,11 (0,083) 1.00 2,77 (0,109) 1,27 3,74 (0,147) 1,62
3/4 26,7 1,050 1,65 (0,065) 1,0 2,11 (0,083) 1,28 2,87 (0,113) 1,68 3,92 (0,154) 2,20
1 33,4 1.315 1,65 (0,065) 1,30 2,77 (0,109) 2,09 3,38 (0,133) 2,50 4,55 (0,179) 3,24
42,2 1,660 1,65 (0,065) 1,66 2,77 (0,109) 2,69 3,56 (0,140) 3,39 4.86 (0,191) 4,47
1 1/2 48,3 1,900 1,65 (0,065) 1,91 2,77 (0,109) 3,11 3,11 3,11 (0,145) 4,06 5,08 (0.200) 5,41
2 60,3 2,375 1,65 (0,065) 2,40 2.77 (0,109) 3,93 3,92 (0,154) 5,45 5,54 (0,218) 7,49
2 1/2 73,0 2,875 2 (0,083) 3,69 3,05 (0,120) 5,26 5,16 (0,203) 8,64 7,01 (0,276) 11,4
9 88.9 3,500 2,11 (0,083) 4,52 3,05 (0,120) 6,46 5,49 (0,216) 11,3 7,62 (0,300) 1525,3 900
3 1/2 101,6 4.000 2,11 (0,083) 5,18 3,05 (0,120) 7,41 5,74 (0,226) 13.6 8,08 (0,318) 18,6
4 114,3 4,500 2,11 (0,083) 5,84 3,05 (0,120) 3,05 (0,120) 6,02 (0,237) 16,1 8,56 (0,337) 22,3
5 141,3 5,563 2,77 (0,109) 9.46 3,41 (0,134) 11,6 6,56 (0,258) 21,8 9,53 (0,375) 31,0
6 168,3
11,3 3,41 (0,134) 13,9 7,12 (0,280) 28,3 10,9 (0,432) 42,6
8 219.1 8,625 2,77 (0,109) 14,8 3,76 (0,148) 20,0 8,18 (0,322) 42,5 12,7 (0,500) 64,6
10 273,1 10,750 3,41 (0,134) 22,7 4,20 (0,165) 27,8 9,28 (0,365) 60.4 12,7 (0,500) 81,5
12 323,9 12,750 3,97 (0,156) 31,3 4,58 (0,180) 36 9,53 (0,375) 73,9 12,7 (0,500) 97,4
ДИАМЕТР ТРУБЫ A312 ДОПУСК
NPS / ASTM ASTM
+ -
дюйм мм дюйм мм
1/8 до 1 1/2
> 1 От 1/2 до 4
> от 4 до 8
> от 8 до 18
> от 18 до 26
> от 26 до 34
> 3 4 по 48
1/64 (0.015)
1/32 (0,031)
1/16 (0,062)
3/32 (0,093)
1/8 (0,125)
5/32 (0,156)
3/16 (0,187)
0,4
0,8
1,6
2,4
3,2
4,0
4,8
1/32 (0,031)
1/32 (0,031)
1/32 (0,031)
1/32 (0,031)
1/32 (0,031)
1/32 ( 0,031)
1/32 (0,031)
0,8
0,8
0,8
0,8
0,8
0,8
0,8
A312 ДОПУСК ТОЛЩИНЫ СТЕНЫ ТРУБ

Допуск номинальной толщины стенки составляет +/- 12.5%.

NPS ASTM A312 / ASME SA312 Допуск WT,%
+ -
1 / 8-2 1/2 20,0 12,5
3 ~ 18, t / D≤ 5% 22,5 12,5
3 ~ 18, t / D> 5% 15,0 12,5
≥ 20, сварной 17.5 12,5
≥ 20, бесшовные, t / D ≤ 5% 22,5 12,5
≥ 20, бесшовные, t / D> 5% 15,0 12,5
Полировка Производители могут отполировать любой элемент труб из нержавеющей стали до полировки №4, полировки №6, полировки №7 или зеркального блеска №8.
Обрезка Трубы из нержавеющей стали могут быть изготовлены стандартной длины или обрезаны по размеру (стандартная длина составляет 20 футов и 40 футов в зависимости от номинального размера трубы).
Снятие фаски Производители могут снимать фаску с кромок труб из нержавеющей стали, чтобы подготовить их к сварке.
Нарезание резьбы Трубы из нержавеющей стали могут поставляться, помимо гладких и скошенных концов, также с резьбовыми концами (обычно для NPS менее 2 дюймов)
Хонингование и токарная обработка труб Производители могут затачивать нержавеющую сталь труба и труба, используя прецизионные абразивные инструменты, и получить любую желаемую отделку или допуск по размерам.
Термическая обработка и отжиг Трубы из нержавеющей стали большинства марок могут подвергаться термообработке для изменения их механических свойств.
Положительная идентификация материала (PMI) Производители могут проводить испытания PMI, чтобы установить фактическое содержание никеля, хрома и молибдена в трубе.
UT-тестирование В некоторых случаях может потребоваться UT-тестирование пластин из нержавеющей стали.

Мы рекомендуем приобрести спецификацию ASTM A312 на веб-сайте ASTM или в магазине IHS, чтобы получить полное представление по этой теме.

DUPLEX PIPE

Дуплексная труба в то же время обладает качествами трубы из ферритной нержавеющей стали (высокая стойкость к коррозионному растрескиванию и предел прочности) и трубы из аустенитной нержавеющей стали (простота изготовления и хорошая устойчивость к коррозии и эрозии) . Дуплексные трубы 2205 (UNS S31803 / UNS S32205) используются для приложений ниже 600 градусов (F).

Дуплексные и супердуплексные нержавеющие стали поддаются сварке и имеют умеренную формуемость. Эти типы нержавеющих сталей являются магнитными, но в меньшей степени, чем ферритные, мартенситные и дисперсионно-твердые стали из-за 50% содержания аустенита.

Распространенные сорта в этом семействе:

  • Lean Duplex: UNS S32101, S32202 (UR2202), S32304 и S32003.
  • Стандартный дуплекс: UNS S31803 / S32205
  • Супер дуплекс: UNS S32760 (Zeron 100), S32750 (2507) и S32550 (ферралий 255)
  • Гипердуплекс:

    7 9707 UNS и S20238 Спецификация ASTM A790 распространяется на бесшовные дуплексные и супердуплексные трубы для сложных условий эксплуатации с высокими уровнями коррозии, температурой и давлением.Дуплексные и супердуплексные сварные трубы, полученные электросваркой, подпадают под действие стандарта ASTM A928.

    Дуплекс и супердуплекс можно рассматривать как трубы из нержавеющей стали «более высокого качества», и они доступны на рынке в том же диапазоне размеров, что и обычные трубы из нержавеющей стали A312 (диапазон размеров покрывается спецификацией ASME B36.19).

    Между дуплексными / супердуплексными трубами и обычными трубами из нержавеющей стали есть несколько отличий, которые описаны ниже.

    ЧТО ТАКОЕ ДУПЛЕКСНАЯ СТАЛЬ?

    Термин «дуплекс» относится к семейству нержавеющих сталей, которые имеют двойную структуру, то есть они не являются ни полностью аустенитной структурой SS, как нержавеющая сталь 304, ни стандартными ферритными, такими как серия 430.

    Дуплексная нержавеющая сталь (UNS S31803 / UNS S32205) была разработана для преодоления проблем, связанных с нержавеющей сталью серии 300 как 316L и 317L (хлоридное коррозионное растрескивание под напряжением, под действием растягивающего напряжения в тех случаях, когда металл подвергается воздействию жидкостей, содержащих хлоридов или при воздействии стали на высокие температуры).

    Микроструктура дуплексных сталей состоит из луж аустенита, окруженных сплошной фазой феррита (примерно 40-50% феррита).

    Таким образом, дуплексные трубы сочетают в себе свойства ферритной и аустенитной нержавеющей стали.

    Дуплексная сталь UNS 2205 находит применение в морских проектах, разведке нефти и газа, замкнутых водных системах, опреснительных установках, хранении и транспортировке углеводородов, последующей переработке, целлюлозе и бумаге.

    Duplex устойчивы к коррозионному растрескиванию под напряжением.В то время как стандартные дуплексные стали имеют коррозионную стойкость, сравнимую со стандартными аустенитными сталями (но демонстрируют лучшую прочность и устойчивость к коррозионному растрескиванию под напряжением), так называемые супердуплексные стали обладают повышенной прочностью и устойчивостью к любому типу коррозии по сравнению со стандартными аустенитными сталями.

    ДУПЛЕКСНАЯ КОРРОЗИОННАЯ УСТОЙЧИВОСТЬ

    Дуплексная нержавеющая сталь демонстрирует превосходную коррозионную стойкость по сравнению с классом 316 для большинства применений (отличная устойчивость к локальной коррозии, включая межкристаллитную, точечную и щелевую коррозию; CPT 2205 обычно составляет не менее 35 ° C).Дуплекс также устойчив к хлоридному коррозионному растрескиванию (SCC) при температурах примерно до 150 ° C.

    Дуплекс марки 2205 часто хорошо работает в средах, которые вызывают преждевременный выход из строя стандартных аустенитных марок нержавеющей стали серии 300. Он также имеет более высокую устойчивость к коррозии морской водой по сравнению с нержавеющей сталью 316.

    Обратите внимание, что, несмотря на то, что дуплексная нержавеющая сталь демонстрирует хорошую стойкость к высокотемпературному окислению, 2205 страдает охрупчиванием при хранении при температурах выше 300 ° C в течение некоторого периода времени.(ситуацию, которую можно исправить только путем полного отжига на твердый раствор).

    По этой причине дуплексные нержавеющие стали никогда не используются при температурах выше 300 ° C. Дуплексные трубы подходят для фитингов из следующих материалов: ASTM A815 (фитинги под сварку встык) и ASTM A182 F51 / F53 / F55 (фланцы / кованые фитинги под сварку с муфтой - резьбовые).

    СВОЙСТВА ДУПЛЕКСНОЙ ТРУБЫ A790

    UNS Химический состав Мин.Растяжение (KSI) Мин. Предел текучести
    (KSI)
    Удлинение
    %
    UNS S31803 C 0,30 макс.
    Cr 21,0-23,0
    Mn 2,00 макс. -3,50
    Н 0,08-0,20
    Ni 4,50-6,50
    P 0,030 макс
    S 0,020 макс
    Si 1,00 макс
    90 65 25
    UNS S32205 C 0,30 макс
    Cr 22,0- 23.0
    Mn 2.00 max
    Mo 3,00-3,50
    N 0,14-0,20
    Ni 4,50-6,50
    P 0,030 max
    S 0,020 max
    Si1.00 max
    95 65 25

    Дуплексные трубы производятся в соответствии с стандарт ASME B36.19.

    SUPER DUPLEX PIPE

    ЧТО ТАКОЕ SUPER DUPLEX?

    Супердуплексная нержавеющая сталь - это разновидность дуплексной легированной стали, которая используется в нефтегазовой, химической, энергетической, механической и опреснительной отраслях:

    • Оборудование для добычи нефти и газа
    • Морские платформы
    • теплообменники
    • систем технологической и технической воды
    • систем пожаротушения
    • систем нагнетания и балластной воды
    • трубопроводов
    • установок обратного осмоса высокого давления и трубопроводов забортной воды
    • высокопрочных и устойчивых к коррозии деталей в механических приложениях
    • систем FGD (мощность поколения)
    • Коммунальные и промышленные скрубберы
    • Башни абсорбера

    Более высокое содержание хрома и молибдена в Super Duplex по сравнению сДуплекс делает его чрезвычайно устойчивым к равномерной коррозии под воздействием органических кислот, таких как муравьиная и уксусная кислоты.
    Super Duplex также обеспечивает отличную стойкость к неорганическим кислотам, особенно содержащим хлориды.
    Эквивалент сопротивления питтингу супердуплекса, рассчитанный по PREN = Cr + 3,3Mo + 16N, будет превышать 40 в большинстве материалов.

    СВОЙСТВА СУПЕР ДУПЛЕКСНЫХ ТРУБ A790

    ASTM A312 / A312M - 17: Стандартные спецификации для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали

    ASTM A312 / A312M - 17: Стандартные спецификации для бесшовных, сварных и сильно обработанных холодным способом труб из аустенитной нержавеющей стали

    ASTM A312 / A312M - 17

    Стандартные технические условия на бесшовные, сварные и сильно холоднодеформированные трубы из аустенитной нержавеющей стали

    1.Область применения

    1.1 Настоящая спецификация распространяется на бесшовные, сварные с прямым швом и сварные в условиях сильного холода сварные трубы из аустенитной нержавеющей стали, предназначенные для работы в условиях высоких температур и коррозионных сред.

    ПРИМЕЧАНИЕ 1: Когда критерием испытания на удар для работы при низких температурах будет поглощение энергии 15 фут-фунт-сила [20 Дж] или боковое расширение 15 мил [0,38 мм], некоторые из марок аустенитной нержавеющей стали, охватываемые данной спецификацией, принимаются определенные коды сосудов высокого давления или трубопроводов без необходимости проведения фактических испытаний.Например, марки TP304, TP304L и TP347 приняты Кодексом ASME для сосудов под давлением, раздел VIII, раздел 1, и Кодексом трубопроводов химических заводов и нефтеперерабатывающих заводов, ANSI B31.3, для работы при температурах до -425 ° F. [−250 ° C] без аттестации ударными испытаниями. Другие марки нержавеющей стали AISI обычно допускаются для эксплуатации при температурах до –325 ° F [–200 ° C] без испытаний на удар. При определенных обстоятельствах могут потребоваться испытания на удар. Например, материалы с содержанием хрома или никеля за пределами диапазонов AISI, а также материалы с содержанием углерода более 0.10%, должны пройти испытания на удар в соответствии с правилами ASME Section VIII Division 1, когда рабочие температуры ниже –50 ° F [–45 ° C].

    1.2 Марки TP304H, TP309H, TP309HCb, TP310H, TP310HCb, TP316H, TP321H, TP347H и TP348H являются модификациями марок TP304, TP309Cb, TP309S, TP310Cb, TP310S, TP316, TP321, TP348 для эксплуатации при температурах и температурах. где важны свойства ползучести и разрушения под напряжением.

    1.3 Необязательные дополнительные требования предъявляются к трубам, где желательна более высокая степень испытаний.Эти дополнительные требования требуют проведения дополнительных испытаний и, при желании, разрешается указать в заказе одно или несколько из этих дополнительных требований.

    1.4 В таблице X1.1 перечислены стандартные размеры сварных и бесшовных труб из нержавеющей стали, как показано в ANSI B36.19. Эти размеры также применимы к трубам, подвергнутым холодной деформации. Допускается заказ и поставка труб других размеров при условии, что они соответствуют всем другим требованиям данной спецификации.

    1.5 Марки TP321 и TP321H предъявляют более низкие требования к прочности для труб, изготовленных бесшовным способом, с номинальной толщиной стенки более 3/8 дюйма [9,5 мм].

    1.6 Значения, указанные в единицах СИ или дюйм-фунтах, должны рассматриваться отдельно как стандартные. В тексте единицы СИ указаны в скобках. Значения, указанные в каждой системе, могут не быть точными эквивалентами; поэтому каждая система должна использоваться независимо от другой. Объединение значений из двух систем может привести к несоответствию стандарту.Применяются единицы измерения дюйм-фунт, если в заказе не указано обозначение «M» в данной спецификации.

    ПРИМЕЧАНИЕ 2: Безразмерное обозначение NPS (номинальный размер трубы) в настоящем стандарте заменено такими традиционными терминами, как «номинальный диаметр», «размер» и «номинальный размер».

    2. Справочные документы
    2.1 Стандарты ASTM: 3
    A 262 Методы определения предрасположенности к межкристаллитной атаке в аустенитных нержавеющих сталях
    A 370 Методы испытаний и определения для механических испытаний стальных изделий
    A 941 Терминология, относящаяся к стали , Нержавеющая сталь, родственные сплавы и ферросплавы
    A 999 / A 999M Спецификация общих требований к трубам из сплавов и нержавеющей стали
    A 1016 / A 1016M Спецификация общих требований для ферритных легированных сталей, аустенитных легированных сталей и труб из нержавеющей стали
    E 112 Методы испытаний для определения среднего размера зерна
    E 381 Метод испытания стальных прутков, заготовок, блюмов и поковок на макро-растяжение
    E 527 Практика нумерации металлов и сплавов (UNS)
    2.2 Стандарты ANSI: 4
    B1.20.1 Трубная резьба, общего назначения
    B36.10 Сварные и бесшовные трубы из кованой стали
    B36.19 Труба из нержавеющей стали
    2.3 Стандарт ASME:
    Код ASME для котлов и сосудов под давлением: Раздел VIII5
    2,4 Стандарт AWS:
    A5.9 Коррозионностойкие сварочные стержни и электроды из хромистой и хромоникелевой стали6
    2,5 Другой стандарт:
    Практика нумерации металлов и сплавов SAE J1086 (UNS) 7
    2.6 Другой стандарт:
    SNT-TC-1A Квалификация и сертификация персонала по неразрушающему контролю 8

    3. Терминология
    3.1 Определения:
    3.1.1 Определения в Спецификации A 999 / A 999M и Терминологии A 941 применимы к данной спецификации.

    4. Информация для заказа
    4.1 Заказы на материалы для данной спецификации должны соответствовать требованиям текущей редакции Спецификации A 999 / A 999M.

    5. Общие требования
    5.1 Материал, поставляемый в соответствии с данной спецификацией, должен соответствовать применимым требованиям текущей редакции Спецификации A 999 / A 999M, если иное не предусмотрено в данном документе.
    5.2 Термическая обработка :
    5.2.1 Все трубы должны поставляться в термообработанном состоянии в соответствии с требованиями таблицы 2. Процедура термообработки, за исключением марок «H», S30815,
    S31272, S31254 S32654, N08367, N08904 и N08926 должны состоять из нагрева трубы до минимальной температуры 1900 ° F [1040 ° C] и закалки в воде или быстрого охлаждения другими способами.

    Стандарт

    Наружный диаметр

    Толщина

    Длина

    ASTM A312

    О. ≦

    48,26 мм

    + 0,40 мм,

    -0.80 мм

    Номинальная толщина ± 12,5%

    От 0 мм до +6 мм

    48,26 мм <

    О. ≦

    114,3 мм

    ± 0,80 мм,

    114,3 мм <

    О. ≦

    219.08мм

    +1,60 мм,

    -0,80 мм

    219,08 мм <

    О. ≦

    457,2 мм

    + 2,40 мм,

    -0,80 мм

    457,2 мм <

    О. ≦

    660.4мм

    + 3,20 мм,

    -0,80 мм

    660,4 мм <

    О. ≦

    836,6 мм

    + 4,00 мм,

    -0,80 мм

    863,6 мм <

    О.

    +4.80мм,

    -0,80 мм

    ASTM A312 / A358 / A778, ASME B36.19M / ASME B36.10M

    Номинальный

    Вне

    Номинальная толщина стенки (мм)

    Диаметр

    Диаметр

    ASME B36.19 млн

    ASME B36.10M

    NPS

    (мм)

    СЧ-5С

    СЧ-10С

    СЧ-40С

    СЧ-80С

    СЧ-5

    СЧ-10

    СЧ-20

    ЗППП

    XS

    1/4

    13.72

    -

    1,65

    2,24

    3,02

    -

    1,65

    -

    2,24

    3,02

    3/8

    17.15

    -

    1,65

    2.31

    3,2

    -

    1,65

    -

    2.31

    3,2

    1/2

    21.34

    1,65

    2.11

    2,77

    3,73

    1,65

    2.11

    -

    2,77

    3,73

    3/4

    26.67

    1,65

    2.11

    2,87

    3,91

    1,65

    2.11

    -

    2,87

    3,91

    1

    33.4

    1,65

    2,77

    3,38

    4,55

    1,65

    2,77

    -

    3,38

    4,55

    1 1/4

    42.16

    1,65

    2,77

    3,56

    4,85

    1,65

    2,77

    -

    3,56

    4,85

    1 1/2

    48.26 год

    1,65

    2,77

    3,68

    5,08

    1,65

    2,77

    -

    3,68

    5,08

    2

    60.33

    1,65

    2,77

    3,91

    5,54

    1,65

    2,77

    -

    3,91

    5,54

    2 1/2

    73.03

    2.11

    3,05

    5,16

    7.01

    2.11

    3,05

    -

    5,16

    7.01

    3

    88.9

    2.11

    3,05

    5,49

    7,62

    2.11

    3,05

    -

    5,49

    7,62

    3 1/2

    101.6

    2.11

    3,05

    5,74

    8,08

    2.11

    3,05

    -

    5,74

    8,08

    4

    114.3

    2.11

    3,05

    6.02

    8,56

    2.11

    3,05

    -

    6.02

    8,56

    5

    141.3

    2,77

    3,4

    6.55

    9,53

    2,77

    3,4

    -

    6.55

    9,53

    6

    168.28 год

    2,77

    3,4

    7,11

    10,97

    2,77

    3,4

    -

    7,11

    10,97

    8

    219.08

    2,77

    3,76

    8,18

    12,7

    2,77

    3,76

    6,35

    8,18

    12,7

    10

    273.05

    3,4

    4,19

    9,27

    12,7

    3,4

    4,19

    6,35

    9,27

    12,7

    12

    323.85

    3,96

    4,57

    9,53

    12,7

    3,96

    4,57

    6,35

    9,53

    12,7

    14

    355.6

    3,96

    4,78

    9,53

    12,7

    3,96

    6,35

    7,92

    9,53

    12,7

    16

    406.4

    4,19

    4,78

    9,53

    12,7

    4,19

    6,35

    7,92

    9,53

    12,7

    18

    457.2

    4,19

    4,78

    9,53

    12,7

    4,19

    6,35

    7,92

    9,53

    12,7

    20

    508

    4.78

    5,54

    9,53

    12,7

    4,78

    6,35

    9,53

    9,53

    12,7

    22

    558,8

    4.78

    5,54

    -

    -

    4,78

    6,35

    9,53

    9,53

    12,7

    24

    609,6

    5.54

    6,35

    9,53

    12,7

    5,54

    6,35

    9,53

    9,53

    12,7

    26 год

    660,4

    -

    -

    -

    -

    -

    7.92

    12,7

    9,53

    12,7

    28 год

    711,2

    -

    -

    -

    -

    -

    7.92

    12,7

    9,53

    12,7

    30

    762

    6,35

    7,92

    -

    -

    6,35

    7.92

    12,7

    9,53

    12,7

    32

    812,8

    Толщина : 6,35 ~ 30 мм

    |

    |

    84

    2133.6

    Замечание

    (1) Маркировка : В пределах производственных возможностей.

    (2) Другой номинальный диаметр и толщина стенки должны быть одобрены продавцом и покупателем.

    (3) Формула расчета для значения массы (кг / м) 304 / L [W = 0,02491t (D-t)], 316 / L [W = 0,02507t (D-t)]

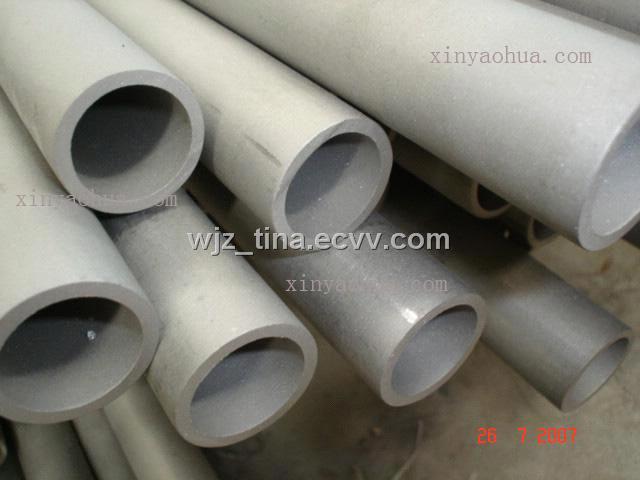

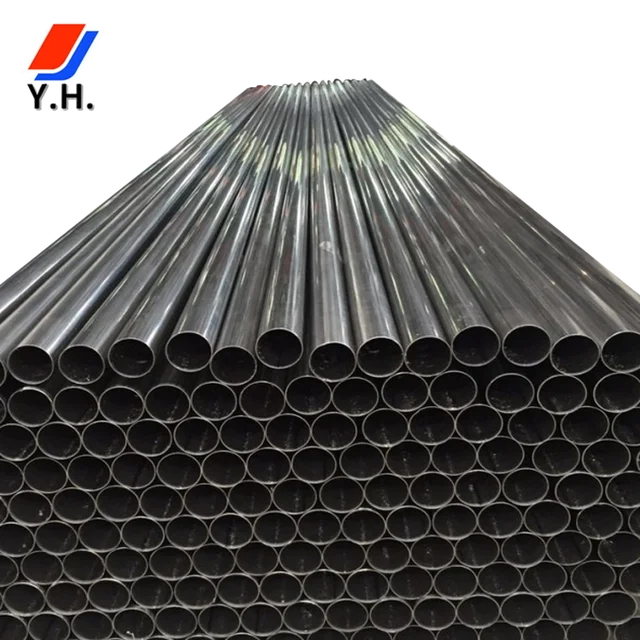

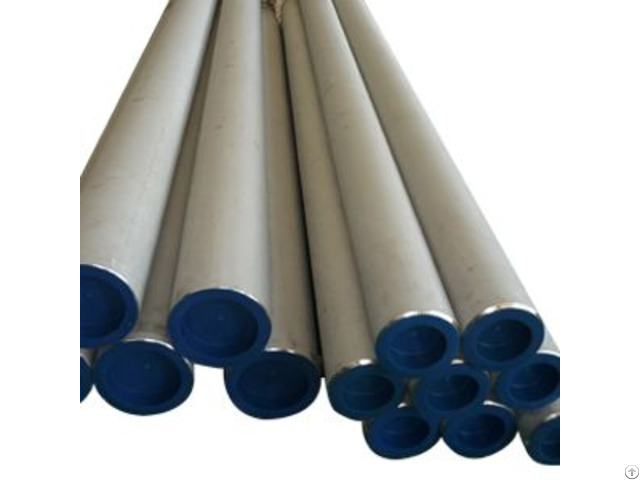

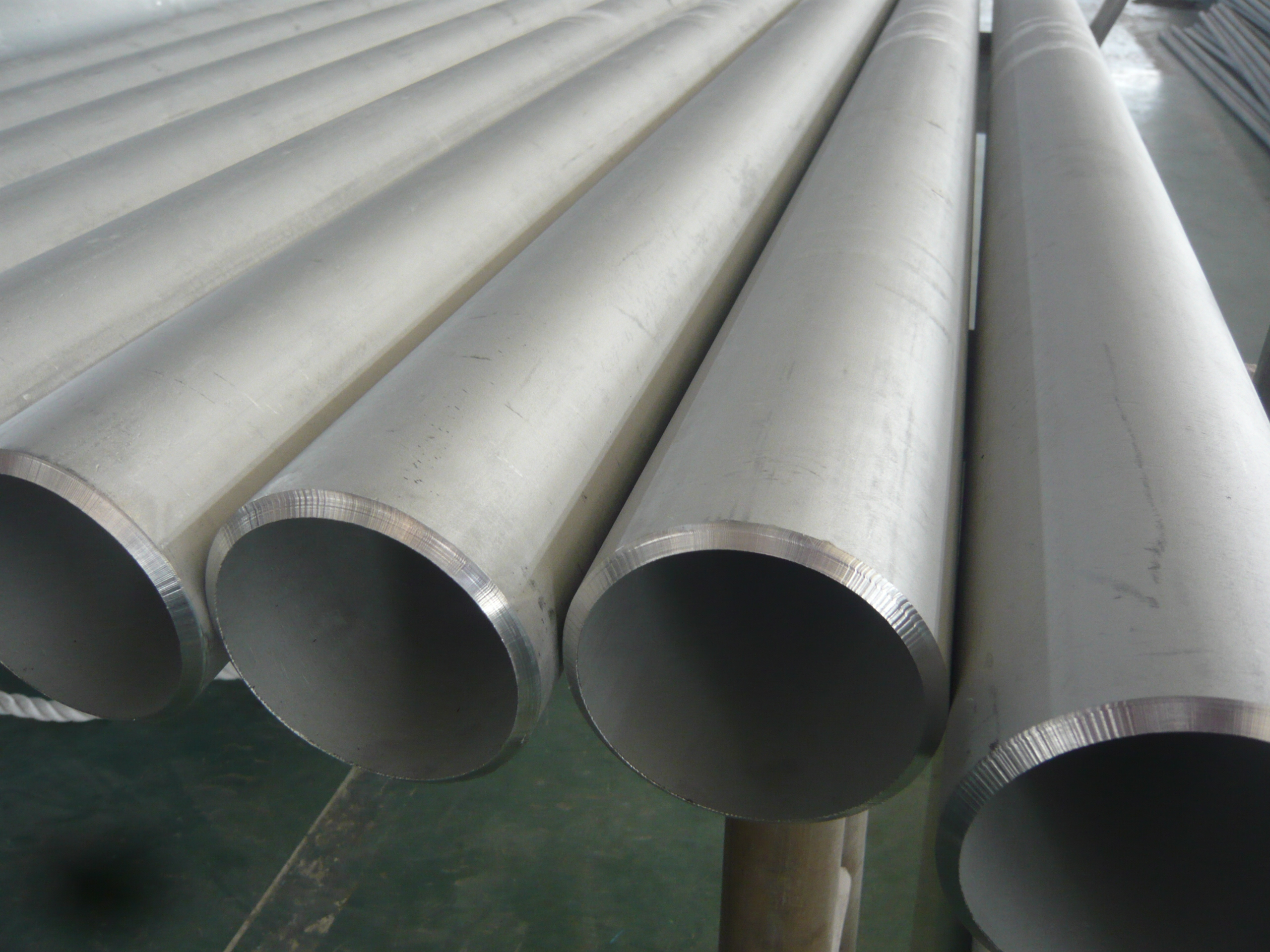

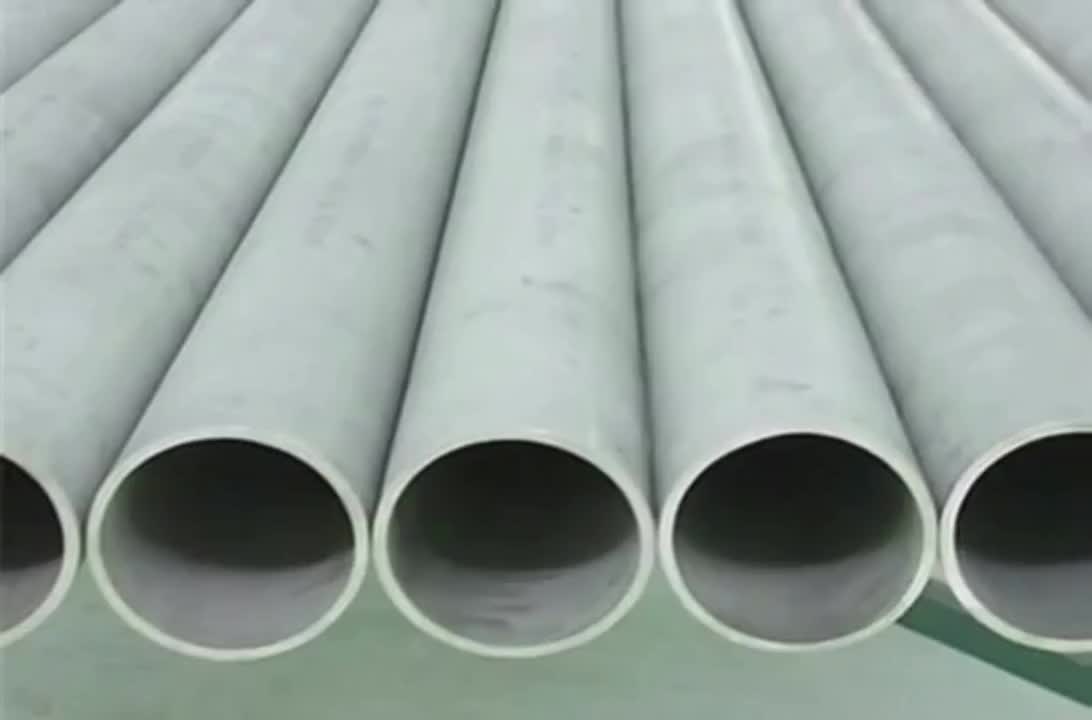

    ASTM A312 Бесшовная труба из нержавеющей стали

    ASME SA 312 TP304 / TP316 Поставщик труб в Мумбаи, Индия

    ASTM A312 / A312M - 17

    Стандартные технические условия на бесшовные, сварные и сильно холоднодеформированные трубы из аустенитной нержавеющей стали

    Помимо бесшовных труб, спецификация ASTM A312 охватывает также сваренные прямым швом, а также холоднодеформированные марки нержавеющей стали, относящиеся к аустенитной категории.Интересно отметить, что эта конкретная спецификация также является зонтиком для низкоуглеродистых версий аустенитных марок нержавеющей стали, таких как 304L или 316L. Это связано с тем, что в отличие от обычных марок нержавеющей стали, трубы из нержавеющей стали Astm A312 Tp304l с низким содержанием углерода имеют тенденцию быть более эффективным сплавом с точки зрения его свариваемости. Фактически, марка 304L не способствует образованию выделений на границах зерен в зоне термического влияния сварных труб ASTM A312M.

    Бесшовная труба ASTM A312, разработанная для использования в условиях высоких температур, предназначена для использования в коррозионных средах. Помимо прохождения нескольких механических испытаний, таких как испытание на поперечное или продольное растяжение и испытание на сплющивание, труба ASTM A312-304 также испытывается на разрушение сварного шва. Кроме того, также определяется размер зерна трубы из нержавеющей стали ASTM A312, сплава ASTM A312 TP 316 . Не только это, но и в спецификации также упоминается, что на каждом образце труб SA 312 TP 304 должны проводиться неразрушающие электрические испытания или гидростатические испытания.

    Спецификация

    ASTM A312 касается бесшовных, прямошовных и сильно обработанных холодным сварным швом труб из аустенитной нержавеющей стали, предназначенных для работы в условиях высоких температур и коррозионных сред. Некоторые марки аустенитной нержавеющей стали, охватываемые спецификацией ASTM A312, принимаются определенными правилами для сосудов высокого давления или трубопроводов без необходимости проведения фактических испытаний. Например, классы TP304, TP304L и TP347 приняты Кодексом ASME для сосудов под давлением.

    Марки TP304H, TP309H, TP309HCb, TP310H, TP310HCb, TP316H, TP321H, TP347H и TP348H являются модификациями марок TP304, TP309Cb, TP309S, TP310Cb, TP310S, TP316, TP321, предназначены для эксплуатации при температурах TP834 и TP834. где важны свойства ползучести и разрушения под напряжением.

    Марки TP321 и TP321H предъявляют более низкие требования к прочности для труб, изготовленных бесшовным способом, с номинальной толщиной стенки более 3/8 дюйма [9,5 мм].

    Безразмерное обозначение NPS (номинальный размер трубы) было заменено в настоящем стандарте такими традиционными терминами, как «номинальный диаметр», «размер» и «номинальный размер».

    Стандарты ANSI

    B1.20.1 Трубная резьба общего назначения B36.10B36.19 Труба из нержавеющей стали

    ASTM A312 / A312M-17, Стандартные спецификации для бесшовных, сварных и сильно обработанных холодным способом труб из аустенитной нержавеющей стали.

    Производитель труб из аустенитной нержавеющей стали согласно ANSI B36.19 в Индии
    ASTM A312 Бесшовные и сварные трубы Технические характеристики
    Размер Также доступны бесшовные трубы из нержавеющей стали с размерами от 1/8 дюйма до 24 дюймов, с наружным диаметром от 1/4 до 24 дюймов
    Толщина от 1 мм до 20 мм, SCH 5 / 5S, 10 / 10S, 20 / 20S, 40 / 40S, 80 / 80S, 120 / 120S, 160 / 160S согласно ANSI B36.19 / 36,10
    Длина До 6 метров, длина резки по индивидуальному заказу
    Тип Трубы бесшовные холоднотянутые, бесшовные трубы горячекатаные, сварные трубы, сборные трубы
    Марки TP304, TP304L, TP304H, TP321H, TP321, TP316, TP316L, TP316Ti, TP310S, TP347, TP347H
    A312 TP304, A312 TP304h, A312 TP309, A312 TP310s, A312 TP316l, A312 TP316h, A312 TP316ti, A312 TP317l, A312 TP330, A312 TP321, A312 TP321h, A312 TP347, A312 TP347h, A312 TP904 Sl, A312 UNS3 , A312 UNS S30403, A312 UNS S30409, A312 UNS S30900, A312 UNS S31000, A312 UNS S31008, A312 UNS S31603, A312 UNS S31609, A312 UNS S31635, A312 UNS S31703, A312 UNS N08330, A312 UNS S32, A312 UNS S32 UNS S34700, A312 UNS S34709, A312 UNS N08904

    ASTM A312 РАБОЧЕЕ ДАВЛЕНИЕ

    Номинальные характеристики для стандартных бесшовных труб из нержавеющей стали в диапазоне температур от 100 ° F до 750 ° F.Все номинальные значения в фунтах на квадратный дюйм основаны на ANSI / ASME B 31.1.

    Номинальное давление (фунт / кв. Дюйм)
    Размер трубы
    (дюймы)
    Таблица труб Температура (° F)
    100 200 300 400 500 600 650 700 750
    1 " 40 3048 2629 2362 2171 2019 1924 1867 1824 1810
    80 4213 3634 3265 3002 2791 2659 2580 2528 2501
    160 6140 5296 4759 4375 4068 3876 3761 3684 3646
    1 1/2 " 40 2257 1947 1750 1608 1496 1425 1383 1354 1340
    80 3182 2744 2466 2267 2108 2009 1949 1909 1889
    160 4619 3984 3580 3291 3060 2916 2829 2772 2743
    2 " 40 1902 1640 1474 1355 1260 1201 1165 1141 1129
    80 2747 2369 2129 1957 1820 1734 1682 1648 1631
    160 4499 3880 3486 3205 2980 2840 2755 2699 2671
    3 " 40 1806 1558 1400 1287 1196 1140 1106 1084 1072
    80 2553 2202 1979 1819 1691 1612 1564 1532 1516
    160 3840 3312 2976 2736 2544 2424 2352 2304 2280
    4 " 40 1531 1321 1187 1091 1014 967 938 919 909
    80 2213 1909 1715 1577 1466 1397 1355 1328 1314
    160 3601 3106 2791 2566 2386 2273 2206 2161 2138
    5 дюймов 40 1342 1158 1040 956 889 847 822 805 797
    80 1981 1709 1535 1411 1312 1250 1213 1189 1176
    160 3414 2945 2646 2433 2262 2155 2091 2049 2027
    6 дюймов 40 1219 1052 945 869 808 770 747 732 724
    80 1913 1650 1483 1363 1267 1208 1172 1148 1136
    160 3289 2836 2549 2343 2179 2076 2014 1973 1953
    8 " 40 1073 926 832 765 711 678 657 644 637
    80 1692 1459 1311 1205 1121 1068 1036 1015 1005
    160 3175 2738 2460 2262 2103 2004 1944 1905 1885
    10 дюймов 40 974 840 755 694 645 615 596 584 578
    80 1609 1388 1247 1147 1066 1016 986 966 956
    160 3147 2714 2439 2242 2085 1986 1927 1880 1868
    • 1 фунт / дюйм2 (фунт / дюйм2) = 6 894.8 Па (Н / м2) = 6,895x10-2 бар

    Ассортимент труб из нержавеющей стали в соответствии с ANSI / ASME 36.19M - Трубы из нержавеющей стали.

    НОМИНАЛ
    ТРУБКА
    РАЗМЕР
    (ДЮЙМЫ)
    СНАРУЖИ
    ДИАМЕТР
    РАСПИСАНИЕ
    5S 10S 40S 80S
    (ММ) (ДЮЙМЫ) ТОЛЩИНА И ВЕС СТЕНЫ
    мм
    (IN)
    КГ / М мм
    (IN)
    КГ / М мм
    (ВНУТРИ)
    КГ / М мм
    (ВНУТРИ)
    КГ / М
    1/8 10.3 0,405 1,25
    (0,049)
    0,28 1,73
    (0,068)
    0,37 2,42
    (0,095)
    0,47
    1/4 13,7 0,540 1.66
    (0,065)
    0,49 2,24
    (0,088)
    0,63 3,03
    (0,119)
    0,80
    3/8 17,2 0,675 1,66
    (0,065)
    0,63 2.32
    (0,091)
    0,85 3,20
    (0,126)
    1,10
    1/2 21,3 0,840 1,65
    (0,065)
    0,81 2,11
    (0,083)
    1,00 2,77
    (0,109)
    1.27 3,74
    (0,147)
    1,62
    3/4 26,7 1.050 1,65
    (0,065)
    1.02 2,11
    (0,083)
    1,28 2,87
    (0,113)
    1,68 3,92
    (0.154)
    2,20
    1 33,4 1,315 1,65
    (0,065)
    1,30 2,77
    (0,109)
    2,09 3,38
    (0,133)
    2,50 4,55
    (0,179)
    3,24
    1 1/4 42.2 1,660 1,65
    (0,065)
    1,66 2,77
    (0,109)
    2,69 3,56
    (0,140)
    3,39 4,86 ​​
    (0,191)
    4,47
    1 1/2 48,3 1.900 1.65
    (0,065)
    1,91 2,77
    (0,109)
    3,11 3,69
    (0,145)
    4,06 5,08
    (0.200)
    5,41
    2 60,3 2,375 1,65
    (0,065)
    2.40 2,77
    (0,109)
    3,93 3,92
    (0,154)
    5,45 5,54
    (0,218)
    7,49
    2 1/2 73,0 2,875 2,11
    (0,083)
    3,69 3,05
    (0.120)
    5,26 5,16
    (0,203)
    8,64 7,01
    (0,276)
    11,4
    3 88,9 3,500 2,11
    (0,083)
    4,52 3,05
    (0,120)
    6,46 5.49
    (0,216)
    11,3 7,62
    (0,300)
    15,3
    3 1/2 101,6 4.000 2,11
    (0,083)
    5,18 3,05
    (0,120)
    7,41 5,74
    (0,226)
    13.6 8,08
    (0,318)
    18,6
    4 114,3 4.500 2,11
    (0,083)
    5,84 3,05
    (0,120)
    8,37 6,02
    (0,237)
    16,1 8,56
    (0.337)
    22,3
    5 141,3 5,563 2,77
    (0,109)
    9,46 3,41
    (0,134)
    11,6 6,56
    (0,258)
    21,8 9,53
    (0,375)
    31,0
    6 168.3 6,625 2,77
    (0,109)
    11,3 3,41
    (0,134)
    13,9 7,12
    (0,280)
    28,3 10,98
    (0,432)
    42,6
    8 219,1 8,625 2.77
    (0,109)
    14,8 3,76
    (0,148)
    20,0 8,18
    (0,322)
    42,5 12,70
    (0,500)
    64,6
    10 273,1 10,750 3,41
    (0,134)
    22.7 4,20
    (0,165)
    27,8 9,28
    (0,365)
    60,4 12,70
    (0,500)
    81,5
    12 323,9 12,750 3,97
    (0,156)
    31,3 4,58
    (0.180)
    36,1 9,53
    (0,375)
    73,9 12,70
    (0,500)
    97,4
    • Труба из нержавеющей стали ANSI / ASME 36.19M - охватывает стандартизацию размеров сварных и бесшовных кованых изделий

    ЭКВИВАЛЕНТ ASTM A312

    ЭКВИВАЛЕНТ МАРКИ НЕРЖАВЕЮЩЕЙ СТАЛИ, ЭКВИВАЛЕНТ НЕРЖАВЕЮЩЕЙ СТАЛИ СТАНДАРТ

    Нержавеющая сталь : Таблица технических данных

    ТАБЛИЦА ПРЕОБРАЗОВАНИЯ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
    ДЛЯ НЕРЖАВЕЮЩЕЙ СТАЛИ
    Включая химический состав и механические свойства

    U.S.A. ГЕРМАНИЯ ГЕРМАНИЯ ФРАНЦИЯ ЯПОНИЯ ИТАЛИЯ ШВЕЦИЯ Великобритания E.U. ИСПАНИЯ РОССИЯ
    AISI DIN 17006 W.N. 17007 AFNOR JIS UNI SIS BSI ЕВРОНОРМА UNE ГОСТ
    201 SUS 201
    301 X 12 CrNi 17 7 1.4310 Z 12 CN 17-07 SUS 301 X 12 CrNi 1707 23 31 301S21 X 12 CrNi 17 7 X 12 CrNi 17-07
    302 Х 5 CrNi 18 7 1.4319 Z 10 CN 18-09 SUS 302 X 10 CrNi 1809 23 31 302С25 Х 10 CrNi 18 9 X 10 CrNi 18-09 12Х28Н9
    303 Х 10 CrNiS 18 9 1.4305 Z 10 CNF 18-09 SUS 303 X 10 CrNiS 1809 23 46 303S21 Х 10 CrNiS 18 9 X 10 CrNiS 18-09
    303 SE Z 10 CNF 18-09 SUS 303 SE X 10 CrNiS 1809 303S41 X 10 CrNiS 18-09 12Х28Н10Э
    304 X 5 CrNi 18 10 X 5 CrNi 18 12 1.4301 1,4303 Z 6 CN 18-09 SUS 304 X 5 CrNi 1810 23 32 304S15 304S16 X 6 CrNi 18 10 X 6 CrNi 19-10 08Х28Н10 06Х28Н11
    304 Н СУС 304N1 X 5 CrNiN 1810
    304 H SUS F 304H X 8 CrNi 1910 X 6 CrNi 19-10
    304 л X 2 CrNi 18 11 1.4306 Z 2 CN 18-10 SUS 304L X 2 CrNi 1911 23 52 304S11 X 3 CrNi 18 10 X 2 CrNi 19-10 03Х28Н11
    X 2 CrNiN 18 10 1.4311 Z 2 CN 18-10-Az СУС 304LN X 2 CrNiN 1811 23 71
    305 Z 8 CN 18-12 SUS 305 X 8 CrNi 1812 23 33 305С19 Х 8 CrNi 18 12 X 8 CrNi 18-12
    Z 6 CNU 18-10 SUS XM7 X 6 CrNiCu 18 10 4 Кд
    309 Х 15 CrNiS 20 12 1.4828 Z 15 CN 24-13 SUH 309 X 16 CrNi 2314 309С24 Х 15 CrNi 23 13
    309 S СУС 309S X 6 CrNi 2314 X 6 CrNi 22 13
    310 X 12 CrNi 25 21 1.4845 SUH 310 X 22 CrNi 2520 310S24 20Х33Н18
    310 S X 12 CrNi 25 20 1.4842 Z 12 CN 25-20 СУС 310S X 5 CrNi 2520 23 61 X 6 CrNi 25 20 10Х33Н18
    314 X 15 CrNiSi 25 20 1.4841 Z 12 CNS 25-20 X 16 CrNiSi 2520 X 15 CrNiSi 25 20 20Х35Н20С2
    316 Х 5 CrNiMo 17 12 2 1,4401 Z 6 CND 17-11 SUS 316 Х 5 CrNiMo 1712 23 47 316S31 Х 6 CrNiMo 17 12 2 X 6 CrNiMo 17-12-03
    316 Х 5 CrNiMo 17 13 3 1.4436 Z 6 CND 17-12 SUS 316 Х 5 CrNiMo 1713 23 43 316S33 Х 6 CrNiMo 17 13 3 X 6 CrNiMo 17-12-03
    316 F X 12 CrNiMoS 18 11 1.4427
    316 Н СУС 316N
    316 H SUS F 316H Х 8 CrNiMo 1712 X 5 CrNiMo 17-12
    316 H Х 8 CrNiMo 1713 X 6 CrNiMo 17-12-03
    316 л Х 2 CrNiMo 17 13 2 1.4404 Z 2 CND 17-12 SUS 316L X 2 CrNiMo 1712 23 48 316S11 Х 3 CrNiMo 17 12 2 X 2 CrNiMo 17-12-03 03Х27Н14М2
    X 2 CrNiMoN 17 12 2 1.4406 Z 2 CND 17-12-Az SUS 316LN X 2 CrNiMoN 1712
    316 л Х 2 CrNiMo 18 14 3 1.4435 Z 2 CND 17-13 X 2 CrNiMo 1713 23 53 316S13 X 3 CrNiMo 17 13 3 X 2 CrNiMo 17-12-03 03Х26Н15М3
    X 2 CrNiMoN 17 13 3 1.4429 Z 2 CND 17-13-Az X 2 CrNiMoN 1713 23 75
    X 6 CrNiMoTi 17 12 2 1.4571 Z6 CNDT 17-12 X 6 CrNiMoTi 1712 23 50 320S31 X 6 CrNiMoTi 17 12 2 X 6 CrNiMoTi 17-12-03 08Х27Н13М2Т 10Х27Н13М2Т
    X 10 CrNiMoTi 18 12 1.4573 X 6 CrNiMoTi 1713 320S33 Х 6 CrNiMoTI 17 13 3 X 6 CrNiMoTi 17-12-03 08Х27Н13М2Т 10Х27Н13М2Т
    Х 6 CrNiMoNb 17 12 2 1.4580 Z 6 CNDNb 17-12 X 6 CrNiMoNb 1712 Х 6 CrNiMoNb 17 12 2 08Х26Н13М2Б
    Х 10 CrNiMoNb 18 12 1.4583 X 6 CrNiMoNb 1713 Х 6 CrNiMoNb 17 13 3 09Х26Н15М3Б
    317 SUS 317 X 5 CrNiMo 1815 23 66 317S16
    317 л Х 2 CrNiMo 18 16 4 1.4438 Z 2 CND 19-15 СУС 317L X 2 CrNiMo 1815 23 67 317S12 X 3 CrNiMo 18 16 4
    317 л Х 2 CrNiMo 18 16 4 1.4438 Z 2 CND 19-15 СУС 317L X 2 CrNiMo 1816 23 67 317S12 X 3 CrNiMo 18 16 4
    330 X 12 NiCrSi 36 16 1.4864 Z 12NCS 35-16 SUH 330
    321 X 6 CrNiTi 18 10 X 12 CrNiTi 18 9 1.4541 1.4878 Z 6 CNT 18-10 SUS 321 X 6 CrNiTi 1811 23 37 321S31 X 6 CrNiTi 18 10 X 6 CrNiTi 18-11 08Х28Н10Т
    321 H СУС 321H X 8 CrNiTi 1811 321S20 X 7 CrNiTi 18-11 12Х28Н10Т
    329 Х 8 CrNiMo 27 5 1.4460 СУС 329J1 23 24
    347 Х 6 CrNiNb 18 10 1.4550 Z 6 CNNb 18-10 SUS 347 X 6 CrNiNb 1811 23 38 347S31 Х 6 CrNiNb 18 10 X 6 CrNiNb 18-11 08Х28Н12Б
    347 H SUS F 347H X 8 CrNiNb 1811 X 7 CrNiNb 18-11
    904L 1.4939 Z 12 CNDV 12-02
    X 20 CrNiSi 25 4 1.4821
    UNS31803 X 2 CrNiMoN 22 5 1.4462
    UNS32760 X 3 CrNiMoN 25 7 1,4501 Z 3 CND 25-06Az
    403 X 6 Cr 13 X 10 Cr 13 X 15 Cr 13 1.4000 1.4006 1.4024 Z 12 C 13 SUS 403 X 12 Кр 13 23 02 403С17 X 10 Cr 13 X 12 Cr 13 X 6 Cr 13 12Х23
    405 X 6 CrAl 13 1.4002 Z 6 CA 13 SUS 405 X 6 CrAl 13 405С17 X 6 CrAl 13 X 6 CrAl 13
    X 10 CrAl 7 1.4713 Z 8 CA 7 X 10 CrAl 7
    Х 10 CrAl 13 1.4724 X 10 CrAl 12 10Х23СЮ
    Х 10 CrAl 18 1.4742 X 10 CrSiAl 18 15Х28СЮ
    409 X 6 CrTi 12 1.4512 Z 6 CT 12 SUH 409 X 6 CrTi 12 409S19 X 5 CrTi 12
    X 2 CrTi 12
    410 X 6 Cr 13 X 10 Cr 13 X 15 Cr 13 1.4000 1.4006 1.4024 Z 10 C 13 Z 12 C 13 SUS 410 X 12 Кр 13 23 02 410S21 X 12 Кр 13 X 12 Кр 13 12Х23
    410 S X 6 Cr 13 1,4000 Z 6 C 13 SUS 410S X 6 Cr 13 23 01 403С17 X 6 Cr 13 08Х23
    414

    Это аустенитные марки
    Это ферритные марки
    Это ферритно-аустенитные сорта (также известные как дуплекс и супердуплекс)

    Химический состав нержавеющей стали

    Стандарт страны Химический состав
    США Немецкий Великобритания Япония C Макс. SI Макс Mn Макс. P макс S Макс Ni Cr Пн
    AISI Вт-№ DIN KURZNAME BS JIS
    301 1.4310 X12Cr Ni 177 301S21 SUS 301 0,15 1 2 0,045 0,03 6,00-8,00 16.00-18.00
    304 1,4301 XDCr Ni 189 304S16 SUS304 0.08 1 2 0,045 0,03 8,00-10,50 18.00-20.00
    304L 1,4306 X3Cr Ni 89 304S12 SUS 304L 0,03 1 2 0.045 0,03 9.00-13.00 18.00-20.00
    305 1,4303 X5Cr Ni 1911 305С19 SUS 305 0,12 1 2 0,045 0,03 10,50-13,00 17.00-19.00
    310S 1.4841 Х 15 Cr Ni Si 2520 310S24 СУС 310S 0,08 1,5 2 0,045 0,03 19.00-22.00 24.00-26.00
    316 1.4401 X15 Cr Ni Mo 1810 306С16 SUS 316 0,08 1 2 0,045 0,03 10.00-14.00 16.00-18.00 2,00–3,00
    316L 1.4435 X15 Cr Ni Mo 1812 306S12 SUS 316 L 0.03 1 2 0,045 0,03 12.00-15.00 16.00-18.00 2,00–3,00
    430 1,4016 X8Cr 17 430С17 SUS 430 0,12 0,75 1 0.04 0,03 0,6 16.00-18.00
    434 1,4113 SUS 434 0,12 1 1 0,04 0,03 0,6 16.00-18.00 0.75-1,25
    410 1.4006 X10 Cr 13 410S21 SUS 410 0,15 1 1 0,04 0,03 0,6 11,50-13,50
    420 1.4021 X 20 Кр 13 420S29 СУС 420 J1 0.16-0,25 1 1 0,04 0,03 0,6 12.00-14.00
    420 1.4034 X 40 Кр 13 420S45 SUS 420 J2 0,26 - 0,40 1 1 0.04 0,03 0,6 12.00-14.00

    ASTM A312 МЕХАНИЧЕСКИЕ СВОЙСТВА

    Предел текучести по ASTM A312 TP316L, СВОЙСТВА МАТЕРИАЛА по ASTM A312 и предел текучести по ASTM A312

    США Немецкий Великобритания Япония Испытание на растяжение (мин) Твердость (макс.)
    AISI Вт-№ DIN KURZNAME BS JIS Г / С т / с Элонгат-ион HB HRB Hv
    кг / мм2 Н / мм2 кгс / мм2 Н / мм2
    301 1.4310 X12Cr Ni 177 301S21 SUS 301 21 206 53 520 40 187 90 200
    304 1,4301 XDCr Ni 189 304S16 SUS304 21 206 53 520 40 187 90 200
    304L 1.4306 X3Cr Ni 89 304S12 SUS 304L 18 177 49 481 40 187 90 200
    305 1,4303 X5Cr Ni 1911 305С19 SUS 305 18 177 49 481 40 187 90 200
    310S 1.4841 Х 15 Cr Ni Si 2520 310S24 СУС 310S 21 206 53 520 40 187 90 200
    316 1,4401 X15 Cr Ni Mo 1810 306С16 SUS 316 21 206 53 520 40 187 90 200
    316L 1.4435 X15 Cr Ni Mo 1812 306S12 SUS 316 L 18 177 49 481 40 187 90 200
    430 1,4016 X8Cr 17 430С17 SUS 430 21 206 46 451 22 183 88 200
    434 1.4113 SUS 434 21 206 46 451 22 183 88 200
    410 1.4006 X10 Cr 13 410S21 SUS 410 21 206 45 441 20 200 93 210
    420 1.4021 X 20 Кр 13 420S29 СУС 420 J1 23 226 53 520 18 223 97 234
    420 1.4034 X 40 Кр 13 420S45 SUS 420 J2 23 226 55 539 18 235 99 247

    МЕЖДУНАРОДНОЕ СРАВНЕНИЕ МАТЕРИАЛОВ ДЛЯ НЕРЖАВЕЮЩЕЙ СТАЛИ


    Взаимозаменяемость сравниваемых материалов необходимо оценивать в отдельных случаях
    Werkstoff Nr. DIN / DIN EN AISI USA UNS унифицированный СС Шведский AFNOR Французский BS Британский
    1,4000 X6 Cr 13 410 S S 41008 2301 Z 8 C 12 403 S 17
    1.4002 X6 CrAI 13 405 S 40500 Z 8 CA 12 405 S 17
    1.4003 X2 CrNi 12
    1.4005 X12 CrS 13 416 S 41600 2380 Z 11 CF 13 416 ю.ш. 21
    1.4006 X12 Кр 13 410 S 41000 2302 Z 10 C 13 410 ю.ш. 21
    1.4016 X6 Cr 17 430 S 43000 2320 Z 8 C 17 430 ю.ш. 15
    1,4021 X20 Кр 13 420 S 42000 2303 Z 20 C 13 420 ю.ш. 37
    1.4024 X 15 Кр 13 -410 (S 41000) 420 ю.ш. 29
    1.4028 X30 Cr 13 420 F S 42020 2304 Z 30 C 13 420 S 45
    1.4031 X39 Кр 13 2304 Z 33 C 13 420 S 45
    1.4034 X46 Кр 13 2304 Z 40 C 14 (420 S 45)
    1.4057 X17 CrNi 16-2 431 S 43100 2321 Z 15 CN 16,02 431 ю.ш. 29
    1,4104 X14 CrMoS 17 430 F S 43020 2383 Z 13 CF 17 (441 S 29)
    1.4112 X90 CrMoV 18 440 B S 44003
    1.4113 X6 CrMo 17-1 434 S 43400 Z 8 CD 17-01 434 ю.ш. 17
    1.4120 X20 CrMo 13 Z 20 CD 14
    1,4122 X39 CrMo 17-1
    1.4301 X5 CrNi 18-10 304 S 30400 2332 Z 6 CN 18,09 304 S 15
    1,4303 X4 CrNi 18-12 -305 (S 30500) Z 8 CN 18-12 305 ю.ш. 19
    1,4305 X8 CrNiS 18-9 303 S 30300 2346 Z 8 CNF 18,09 303 ю.ш. 31
    1.4306 X2 CrNi 19-11 304 л S 30403 2352 Z 2 CN 18,09 304 S 11
    1,4307 X2 CrNi 18-9 304 л 2352 Z 3 CN 18,10 304 S 11
    1.4310 X10 CrNi 18-8 301 S 30100 2331 Z 12 CN 18,08 301 ю.ш. 22
    1.4311 X2 CrNiN 18-10 304 LN S 30453 2371 Z 3 CN 18-10 AZ 304 S 61
    1.4313 X3 CrNiMo 13-4 CA 6 NM 2384 Z 4 CND 13,04 M 425 С 11
    1.4315 X5 CrNiN 19-9 304 N S 30451 Z 6 CN 19-09 AZ
    1.4318 X2 CrNiN 18-7 301 LN
    1.4319 Х 5 CrNi 18 7 302 23 31 Z 10 CN 18-09 302С25
    1,4401 X5 CrNiMo 17-12-2 316 S 31600 2347 Z 7 CND 17,12,02 316 S 31
    1.4404 X2 CrNiMo 17-12-2 316 L S 31603 2348 Z 3 CND 18,12,02 316 S 11
    1,4406 X 2 CrNiMoN 17 12 2 Z 2 CND 17-12-Az
    1.4418 X4 CrNiMo 16-5-1 2387 Z 6 CND 16,05,01
    1.4427 X4 CrNiMoS 18-11 316 F S 31620
    1.4429 X2 CrNiMoN 17-13-3 316 LN S 31653 2375 Z 3 CND 17-12 AZ 316 S 63
    1.4432 X2 CrNiMo 17-12-3 316 L 2353 Z 3 CND 17,12,03 316 S 13
    1.4435 X2 CrNiMo 18-14-3 316 L S 31603 2353 Z 3 CND 18,14,03 316 S 11
    1.4436 X3 CrNiMo 17-13-3 316 S 31600 2343 Z 7 CND 18,12,03 316 S 31
    1.4438 X2 CrNiMo 18-15-4 317 л S 31703 2367 Z 3 CND 19,15,04 317 ю.ш. 12
    1.4439 X2 CrNiMoN 17-13-5 (317 LMN)
    1.4449 X5 CrNiMo 17-13 317 S 31700 317 ю.ш. 16
    1.4460 X3 CrNiMoN 27-5-2 329 S 32900 2324 Z 5 CND 27.05.AZ
    1.4462 X2 CrNiMoN 22-5-3 S 31803 2377 (Z 5 CNDU 21,08)
    1.4465 X1 CrNiMoN 25-25-2 Z 2 CND 25-22 AZ
    1.4501 X 3 CrNiMoN 25 7 UNS32760 Z 3 CND 25-06Az
    1,4509 Х2 CrTiNb 18 441 Z 3 CTNb 18
    1.4510 X3 CrTi17 439 S 43900 Z 4 CT 17
    1.4511 X8 CrNb 17 Z 4 CNb 17
    1.4512 X2 CrTi 12 409 S 40900 Z 3 CT 12 409 ю.ш. 19
    1.4520 X2 CrTi 17
    1.4521 X2 CrMoTi 18-2 444 S 44400
    1.4529 X1 NiCrMoCuN 25-20-7 (S 31254)
    1.4539 X1 NiCrMoCu 25-20-5 (904 л) № 08904 2562 Z 1 NCDU 25,20
    1.4541 X6 CrNiTi 18-10 321 S 32100 2337 Z 6 CNT 18,10 321 ю.ш. 31
    1.4542 X5 CrNiCuNb 16-4 630 S 17400 Z 67CNU 15,05
    1.4544
    1.4546 X5 CrNiNb 18-10
    1.4550 X6 CrNiNb 18-10 347 S 34700 2338 Z 6 CNNb 18,10 347 ю.ш. 31
    1.4561 X1 CrNiMoTi 18-13-2 316 Ti S 31603
    1.4563 X1 NiCrMoCu 31-27-4 № 08028 2584 Z 2 NCDU 31,27
    1.4565 Х2 CrNiMnMoNbN 25-18-5-4 S 34565
    1.4568 X7 CrNiAI 17-7 631 Ю 17700 2388 Z 9 CNA 17-07
    1.4571 X6 CrNiMoTi 17-12-2 316 Ti S 31635 2350 Z 6 CNDT 17,12 320 S 31
    1.4573 X 10 CrNiMoTi 18 12 320S33
    1.4580 Х 6 CrNiMoNb 17 12 2 Z 6 CNDNb 17-12
    1.4583 Х 10 CrNiMoNb 18 12
    1.4589 X5 CrNiMoTi 15-2
    1.4713 X10 CrAISi 7 Z 8 CA 7
    1.4724 Х 10 CrAl 13 (Z 10 C 13)
    1.4742 Х 10 CrAl 18 Z 10 CAS 18
    1.4762 X 10 CrAl 24 (446) (S 44600) (2322) Z 10 CAS 24
    1.4821 X 20 CrNiSi 25 4 Z 20 CNS 25,04
    1.4828 Х 15 CrNiSi 20 12 309 (S 30900) Z 15 CNS 20,12 309 ю.ш. 24
    1.4841 X 15 CrNiSi 25 20 314 S 31400 Z 12 CNS 25.20 314 ю.ш. 25
    1.4842 X 12 CrNi 25 20 310 S 23 61 Z 12 CN 25-20
    1.4845 X 12 CrNi 25 21 310 S S 31008 2361 Z 12 CN 25.20 310 ю.ш. 24
    1.4864 X 12 NiCrSi 36 16 330 № 08330 Z 12 CNS 35,16 (3076 NA 17)
    1.4876 X 10 никель-титановый 32 20 B 163 Z 8 NC 32,21 3076 NA 15 H
    1.4878 X 12 CrNiTi 18 9 321 S 32100 2337 Z 6 CNT 18.12 321 ю.ш. 51
    1.4939 904L Z 12 CNDV 12-02
    Наиболее распространенные нержавеющие высококачественные стали, стандартизированные в Европе, классифицируются в:
    . VA сталь = хромоникелевые нержавеющие стали, это
    Материал Werkstoff NR. 1.4301, из 1,4305, 1,4306, 1,4541
    VA сталь = хромоникелево-молибденовая сталь, это
    Материал Werkstoff NR.1.4401, 1,4404, 1,4435, 1,4436, 1.4571

    Спецификация труб из нержавеющей стали ASTM A312

    ASTM A312 / A312M, Стандартные спецификации для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали, охватывающих аустенитные нержавеющие стали, и изготавливаются как сварные, так и бесшовные на выбор.

    Труба из нержавеющей стали

    ASTM A312 широко используется для высокотемпературных и общих служб, размер трубы от 1/8 дюйма до 30 дюймов для внешнего диаметра, толщина стенки от 5S до 80S.

    ASME SA312 - это эквивалентная спецификация ASTM A312.

    ASTM A312 Спецификация

    • Обозначение
    • Требования к материалам и химическим веществам
    • Производство
    • Термическая обработка
    • Размер и габариты
    • Допуски
    • Испытания и осмотр
    • Маркировка
    • Справочные документы
    • Старые спецификации
    • Информация для заказа

    Химические требования и механические свойства

    ASTM A312 охватывает аустенитные нержавеющие стали, включая TP304, TP304L, TP304H, TP304LN, TP309S, TP309J, TP310S, TP310H, TP316, TP316L, TP316H, TP316TI, TP317, TP317L, TP321, TP316TI, TP317, TP317L, TP321, TP321H, эти марки имеют уникальный состав, TP321, TP321H, имеют уникальный состав. и свойства, обычные марки нержавеющей стали с химическим составом и свойствами указаны ниже.

    Химический состав

    Марка Углерод Кремний Марганец Хром Никель молибден Сера фосфор
    TP304 0,08 1,0 2,00 18,0 - 20,0 8,0 - 11,0 0,03 0,045
    TP304L 0,035 1,0 2.00 18,0 - 20,0 8,0 - 13,0 0,03 0,045
    TP316 0,08 1,0 2,00 16,0 - 18,0 10,0 - 14,0 2,00 - 3,00 0,03 0,045
    TP316L 0,035 1,0 2,00 16,0 - 18,0 10,0 - 15,0 2,00 - 3,00 0,03 0,045
    TP321 0,08 1,0 2.00 17,0 - 19,0 9,0 - 12,0 0,03 0,045

    Механические свойства

    Марка UNS Предел прочности при растяжении
    мин, тыс. Фунтов на кв. Дюйм [МПа]
    Предел текучести
    мин, тыс. Фунтов на кв. Дюйм [МПа]
    TP304 S30400 75 [515] 30 [205]
    TP304L S30403 70 [485] 25 [170]
    TP304H S30409 75 [515] 30 [205]
    TP304N S30451 80 [550] 35 [240]
    TP304LN S30453 75 [515] 30 [205]
    TP309S S30908 75 [515] 30 [205]
    TP310S S31008 75 [515] 30 [205]
    TP316 S31600 75 [515] 30 [205]
    TP316L S31603 70 [485] 25 [170]
    TP316H S31609 75 [515] 30 [205]
    TP316N S31651 80 [550] 35 [240]
    TP316LN S31653 75 [515] 30 [205]
    TP317 S31700 75 [515] 30 [205]
    TP317L S31703 75 [515] 30 [205]

    Производство труб ASTM A312

    ASTM A312 Бесшовная труба

    Труба должна быть изготовлена ​​из заготовки из нержавеющей стали горячей прокаткой или холоднотянутой, без каких-либо сварочных процессов во время производства, бесшовная труба лучше выдерживает давление, раствор для отжига и условия чистовой травления, применяемые в условиях высоких температур и коррозии.

    Сварные трубы ASTM A312

    Нет дополнительного металла с использованием процесса автоматической сварки для сварных труб, изготовленных из полосы или пластины из нержавеющей стали, возможна как одинарная сварка, так и двойная сварка, возможны малый и большой диаметр, отделка отжигом и травлением.

    Труба холоднодеформированная (HCW)

    Труба должна быть изготовлена ​​путем холодной обработки не менее чем на 35% толщины как стенки, так и сварного шва сварной трубы перед окончательным отжигом.При сварке шва нельзя использовать присадку. Перед холодной обработкой сварной шов должен быть подвергнут 100% рентгенологическому контролю.

    Сварные трубы и трубы МТС размером 14 дюймов и менее NPS 14 должны иметь один продольный сварной шов. После утверждения покупателем сварная труба и труба МО с NPS выше NPS 14 должны иметь один продольный сварной шов или изготавливаться путем формовки и сварки двух продольных секций плоского проката.

    Термическая обработка

    Все трубы должны поставляться в термообработанном состоянии в соответствии с требуемой температурой термообработки и требованиями к охлаждению, трубы должны быть отдельно закалены в воде или быстро охлаждены другими способами (прямая закалка).

    На трубе не должно быть накипи и загрязняющих частиц экзогенного железа. Травление, струйная очистка или обработка поверхности не являются обязательными при светлом отжиге трубы.

    Допуски трубы нержавеющей стали АСТМ А312

    Внешний диаметр

    Внешний диаметр, NPS Допуск, дюймы
    от 1/8 до 1-1 / 2, включая более 1/16 менее 1/32
    от 1-1 / 2 до 4, в т.ч. более 1/32 менее 1/32
    от 4 до 8, в т.ч. более 1/16 менее 1/32
    от 8 до 18, в т.ч. более 3/32 менее 1/32
    от 18 до 26, в т.ч. более 1/8 менее 1/32
    от 26 до 34, в т.ч. более 5/32 менее 1/32
    от 34 до 48, в т.ч. более 3/16 менее 1/32

    Толщина стенки

    NPS Допуск толщины стенки,%
    от 1/8 до 2-1 / 2 вкл., все т / д более 20,2 менее 12,5
    от 3 до 18 вкл., Т / д до 5% вкл. более 22,5 менее 12,5
    от 3 до 18, в т.ч., т / д> 5% более 15,0 менее 12,5
    20 и крупногабаритные, сварные, все соотношения т / н более 17,5 менее 12,5
    20 и крупногабаритные, бесшовные, т / д до 5% в т.ч. более 22,5 менее 12,5
    > 20 и крупногабаритные, бесшовные, т / д> 5% более 15.0 до 12,5

    Размеры сварных и бесшовных труб ASTM A312 и таблица

    Размеры и размеры труб из нержавеющей стали ASTM A312 должны соответствовать ANSI B36.19, номинальный размер трубы (NPS) находится в диапазоне от NPS 1/8 [10,29 мм] до NPS 30 [762 мм], номер спецификации для толщины стенки от Sch 5s до Sch 80s, значения, указанные для конкретного размера, средней и минимальной толщины стенки, доступны по запросу.

    Примечание. Размеры более 12 NPS являются фактическими размерами, а не значениями ниже 12 дюймов.

    Номинальный размер OD Толщина стенки, ГРАФИК
    NPS DN мм 5S 10S 40S 9075 9075 9075 9075 900 9075 9075 9075 900 6 10,3 - 1,24 1,73 1,73 2,41
    1∕4 8 13,7 - 1.65 2,24 2,24 3,02
    3-8 10 17,2 - 1,65 2,31 2,31 3,2
    1,2 15 21,3 1,65 2,11 2,77 2,77 3,73
    3∕4 20 26,7 1,65 2,11 2,87 2,87 3.91
    1 25 33,4 1,65 2,77 3,38 3,38 4,55
    1 1,4 32 42,2 1,65 2,77 3,56 3,56 4,85
    1 1∕2 40 48,3 1,65 2,77 3,68 3,68 5,08
    2 50 60.3 1,65 2,77 3,91 3,91 5,54
    2 1,2 65 73 2,11 3,05 5,16 5,16 7,01
    3 80 88,9 2,11 3,05 5,49 5,49 7,62
    3 1∕2 90 101,6 2,11 3.05 5,74 5,74 8,08
    4 100 114,3 2,11 3,05 6,02 6,02 8,56
    5 125 141,3 3,4 6,55 6,55 9,53
    6 150 168,3 2,77 3,4 7,11 7,11 10.97
    8 200 219,1 2,77 3,76 8,18 8,18 12,7
    10 250 273,1 3,4 4,19 9,27 9,27 9 12,7
    12 300 323,9 3,96 4,57 9,53 9,53 12,7
    14 350 355.6 3,96 4,78 - 9,53 -
    16 400 406,4 4,19 4,78 - 9,53 -
    18 450 457,2 4,19 4,78 - 9,53 -
    20 500 508 4,78 5,54 - 9.53 -
    22 550 558,8 4,78 5,54 - 9,53 -
    24 600 609,6 5,54 6,35 - 9,53 -
    26 650 660,4 - - - 9,53 -
    28 700 711.2 - - - 9,53 -
    30 750 762 6,35 7,92 - 9,53 -

    Нержавеющая сталь со скосом Труба

    Промышленная труба из нержавеющей стали A312 со скошенным концом используется для соединения фитингов или других соединителей, для специальных применений существуют разные углы и допуски, их легко сваривать, экономить время на установку, экономически выгодно.

    Испытания и осмотр

    • Механические испытания
    • Определение размера зерна
    • Испытания на распад сварного шва
    • Испытание на поперечное или продольное растяжение
    • Гидростатические или неразрушающие электрические испытания
    • Испытание на сплющивание (опция)
    • Рентгенологическое исследование (опция)
    • Испытание на межкристаллитную коррозию (опция)
    • Испытание на распад сварного шва (опция)

    Справочные документы

    • ASTM A999 / A999M - Стандартные технические условия для общих требований к трубам из сплавов и нержавеющей стали
    • ASTM A1016 / A1016M - Стандартная спецификация общих требований для труб из ферритной легированной стали, аустенитной легированной стали и труб из нержавеющей стали
    • ASME B36.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
