Затариватель биг-бега Проф Биг-З
Завод Строй-Бетон уже более 16 лет производит надежное и качественное оборудование в сфере производства сухих смесей и бетонов.
Затариватель биг-бегов СанниМикс Проф Биг-З производится в России и является усовершенствованной моделью итальянского затаривателя производимого мировым лидером фирмой WAM.
В отличии от Итальянской модели наша станция затаривания произведена с использованием более мощных металлоконструкций, что значительно продлевает срок ее службы, а также спасает от деформаций при ударах биг-бегами.
Комплект поставки
- станция затаривателя
- тензодатчики
- пульт вывода весовой информации
Опционально, в зависимости от задачи:
- пневмозадвижка патрубка загрузки для прекращения подачи материала
- добавление пневмосистемы на пульт управления
Дополнительно поставляются
также мы разрабатываем уникальные решения для разных задач и встраиваем системы в различные линии автоматизации на базе контроллеров Siemens, ОВЕН, Mitsubishi и т.п.
- система подачи материала в биг-бег из силосов или других хранилищ
— пневмосистемы (при дельней подаче)
— шнеки (подача из бункеров рядом)
— секторные затворы (подача из силосов над затаривателем) - система очистки избыточного воздуха возникающего при затарке
— система аспирации (полная очистка, использование внутри помещений)
— циклон (грубая очистка) - транспортер выдачи заполненных биг-бегов
Скачать прайс со свежими ценами на затариватель биг-бегов >>
Конкурентные преимущества и особенности
- стандартные надежные места тензоопор
- плотная фиксация клапана биг-бега
- усиленная, долговечная конструкция
- защитный кожух со смотровым окном
- встроенная аспирация, готовый выход, надо только подключить к системе
- регулируемая высота
- наше оборудование сертифицировано
Технические характеристики
- Габаритные размеры, ДхШхВ, мм — 1600х2500х3200
- Вес, кг — 450
- Напряжение питание вибратора — 380В
- Точность измерения веса (в комплектации с тензодатчиками) +-1кг
- Максимальная нагрузка, тонн — 2,5

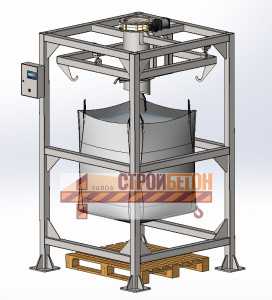

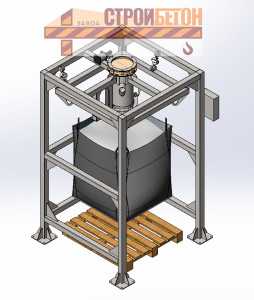

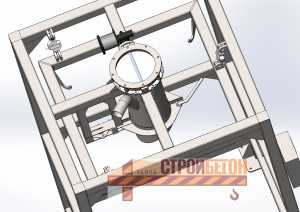

Фотографии затаривателя биг-бэгов
Дополнительное название: станция затаривания биг-бэгов Проф Биг-З.
См. также
isilos.ru

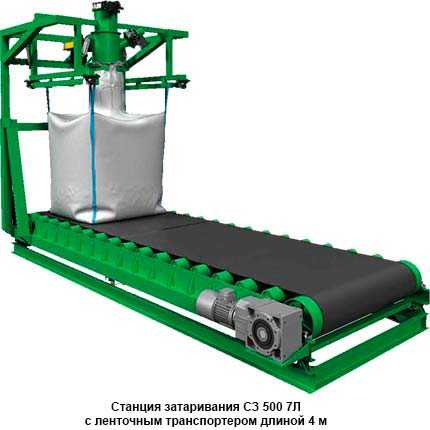

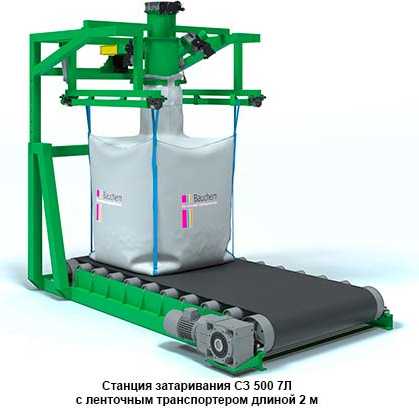

СТАНЦИЯ ЗАТАРИВАНИЯ КОНТЕЙНЕРОВ БИГ-БЭГ — СЗ 500 7-Л |
||||||||||||||||||||||||||||||||
Станция для затаривания СЗ 500 7-Л мягких контейнеров БИГ-БЭГ сыпучими и гранулированными материалами. | ||||||||||||||||||||||||||||||||
Станция затаривания СЗ 500 7-Л предназначена для фасовки сыпучих продуктов, таких как: цемент, песок, гипс, известь, тальк и т.п. в мягкие контейнеры типа «Биг-Бэг» дозой от 500 до 1500 кг с целью последующей транспортировки, складирования и хранения. Данная установка используется в различных отраслях промышленности: химической, аграрной, строительной и других. Станция может являться составной частью линии для работы с сыпучими материалами. | ||||||||||||||||||||||||||||||||
Технические характеристики СЗ 500 7-Л |
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
* — зависит от сноровки и опыта оператора, а также — от свойств фасуемого материала | ||||||||||||||||||||||||||||||||
ОПИСАНИЕ СТАНЦИИ ЗАТАРИВАНИЯ СЗ 500 7-Л |
||||||||||||||||||||||||||||||||
Климатическое исполнение — У, категория размещения — 2 по ГОСТ 15150 при температуре окружающей среды от +5 до +40°С. | ||||||||||||||||||||||||||||||||
С применением станций затаривания серии «СтройПак» ускорился процесс заполнения контейнеров типа «Биг-Бэг», также он стал более безопасным и легким. С помощью станции СЗ 500 7-Л возможно наполнение мягкого контейнера абсолютно любой конструкции. Применение системы взвешивания позволяет дозировать материалы с высокой точностью. | ||||||||||||||||||||||||||||||||
Станция затаривания СЗ 500 7-Л является пространственной сборно-сварной металлоконструкцией, в состав которой входит станция затаривания СЗ 500 и взвешивающий ленточный транспортер ЛК-П-Г-1200-400, устанавливаемый под станцией. | ||||||||||||||||||||||||||||||||
Станция представляет собой сборно-сварную раму, на которой смонтированы все комплектующие изделия. Также на раме предусмотрены крюки для подвешивания контейнера, автоматически сбрасывающие лямки МКР при развороте крюков на 90 град. с помощью пневмоприводных цилиндров в момент удаления МКР из зоны загрузки. | ||||||||||||||||||||||||||||||||
В верхней части станции размещен узел загрузки, состоящий из: | ||||||||||||||||||||||||||||||||
— загрузочного патрубка с пневмоприводным дисковым поворотным затвором;
— патрубка системы аспирации с пневмоприводным поворотным затвором; — системы надува мешка, состоящей из пневмоприводного дискового поворотного затвора, воздуховода ø100 мм и вентилятора; — механизма фиксации горловины мешка с пневмоприводными прижимами. |
||||||||||||||||||||||||||||||||
Допускается комплектование транспорта датчиками других производителей с характеристиками, не ухудшающими работу изделия в целом. | ||||||||||||||||||||||||||||||||
Система управления станции позволяет ее эксплуатацию в составе АСУ, ввод такта работы в зависимости от сопряженного оборудования систем. | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
Отличительной особенностью станции затаривания СЗ 500 7-Л от станции затаривания СЗ 500 является наличие в стандартной комплектации ленточного транспортера серии «ЛК», который вместе с тензометрическими датчиками и весовым контроллером, входящим в состав шкафа управления станцией, образует систему весового дозирования станции. На ленточном транспортере ЛК-П-Г-1200-400-273Ф-А503-4(2,2)-27(13)-0 применяются датчики модификации STC производства компании Vishay Celtron. | ||||||||||||||||||||||||||||||||
Шкаф системы управления станцией реализован на базе весового терминала (контроллера) КВ-001 и предназначен для размещения пускорегулирующих, коммутирующих и соединительных устройств. Используемый шкаф — ЩМП-4-IP54 — представляет собой сварную прямоугольную пространственную конструкцию. С лицевой стороны шкафа размещена панель управления. | ||||||||||||||||||||||||||||||||
Монтаж всех элементов выполнен проводом ПВ3. На нижней стенке блока управления имеются гермовводы для подключения электропитающей сети и исполнительных механизмов. | ||||||||||||||||||||||||||||||||
Шкаф управления обеспечивает работу станции в автоматическом режиме. Контроллер обрабатывает сигналы от датчиков и, в определенный момент, выдает питание на электроуправляющие элементы пневмораспределителей. | ||||||||||||||||||||||||||||||||
Применение ленточного конвейера позволило решить проблему увеличения производительности станции и уменьшения количества обслуживающего персонала. | ||||||||||||||||||||||||||||||||
Принцип работы станции заключается в дозировании сыпучих материалов, загружающихся в мягкие контейнеры, самопроизвольно (самотеком). | ||||||||||||||||||||||||||||||||
Дозирование сыпучего материала — весовое, и осуществляется по принципу «брутто»: сыпучий материал непрерывно взвешивается тензометрическими датчиками вмсте с мешком по мере его наполнения. | ||||||||||||||||||||||||||||||||
Алгоритм работы станции в цикличном режиме: |
||||||||||||||||||||||||||||||||
В начальный момент времени дисковый поворотный затвор закрыт, прижимы фиксации мешка находятся в исходном состоянии (не прижаты). Перед пуском цикла необходимо закрепить мягкий контейнер на крюках, одеть горловину мешка на выгрузной патрубок и прижать, используя переключатель, управляющий механизмом фиксации. | ||||||||||||||||||||||||||||||||
I. При пуске цикла открывается затвор системы надува мешка и включается вентилятор. После придания формы контейнеру, вентилятор выключается, затвор закрывается. | ||||||||||||||||||||||||||||||||
II. На следующем этапе открывается загрузочный затвор, а также затвор системы аспирации, производится загрузка материала в мешок. Вместе с тем происходит непрерывное взвешивание и дозирование при помощи тензометрических датчиков веса. | ||||||||||||||||||||||||||||||||
III. При достижении значения веса мешка соответствующего заданному, загрузочный затвор и затвор системы аспирации закрываются, прекращая загрузку. | ||||||||||||||||||||||||||||||||
IV. В ручном режиме отключается механизм фиксации горловины и лямок мешка, и затаренный контейнер перемещается далее по технологической линии. | ||||||||||||||||||||||||||||||||
Цикл закончен. | ||||||||||||||||||||||||||||||||
УЗЛЫ И ЭЛЕМЕНТЫ СТАНЦИИ ЗАТАРИВАНИЯ |
||||||||||||||||||||||||||||||||
КУПИТЬ СТАНЦИЮ ЗАТАРИВАНИЯ БИГ-БЭГОВ ! |
||||||||||||||||||||||||||||||||
Импортозамещение ! | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
abccorp.ru
Затаривание биг-бэгов | Palamatic Process
Станция затаривания биг-бэгов
Изготовительный материал: нержавеющая сталь 304L/316L
Чтобы удовлетворить потребности нынешней промышленности, PALAMATIC PROCESS разработал полный спектр станций затаривания и расфасовки четыре-стропных полипропиленовых биг-бэгов (контейнеры средней грузоподъемности для массовых грузов (КСГМГ), мягкие контейнеры (МКР)). Мы предлагаем наполнители биг-бэгов с разными системами подачи материалов и с различными уровнями автоматизации – подача самотеком, конвейером, бесперебойно, и т. д.
Система включает загрузочную горловину, систему полной выгрузки сыпучих материалов и систему раздува биг-бэгов воздухом. А также, систему взвешивания материалов с помощью датчиков и электронного модуля.
Опции: электрический подъем и спуск системы крепления биг-бэгов для удобства их размещения, автоматический отвод заполненного биг-бега, автоматическое размещение пустого поддона под биг-бэгом.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Станции затаривания биг-бэгов «FlowMatic» были специально разработаны для наполнения биг-бэгов больших и средних размеров. Высота заполняющей горловины регулируется в соответствии с Вашими потребностями. Процесс может быть автоматизирован с помощью конвейеров. Наши станции обеспечивают наивысшее качество работы и высокий уровень производительности. Мы предлагаем полный ассортимент станций затаривания, начиная от «базовых» систем по невысоким ценам, и заканчивая высоко-мощными автоматическими системами. Иначе говоря, у нас Вы найдете все нужное для наполнения Ваших биг-бэгов.
Благодаря легко-устанавливаемым системам управления, PALAMATIC PROCESS предоставляет возможность наполнения биг-бэгов с наивысшей точностью. Наши инженеры могут также интегрировать системы управления в уже установленное Вами оборудование, которые позволяют без проблем контролировать весь процесс промышленных операций. Также, это позволяет сократить человеческое вмешательство в промышленный процесс и увеличить число заполняемых мешков за час работы оборудования
www.palamaticprocess.ru
Комплексы растаривания и затаривания БИГ-БЭГов
СТАНЦИЯ РАСТАРИВАНИЯ «СР-500»
Описание:
Станция растаривания СР 500 используется для загрузки из мягких контейнеров «Биг-Бэг» свежих неплотных текущих порошкообразных смесей и материалов (гипс, песок, цемент, древесная стружка и т.п.) Для разгрузки применяются мешки, грузоподъемность которых от 400 до 2000 кг, а также контейнер разового и многократного использования с шириной клапана от 110 до 140 мм.
Характеристики:
Параметр |
СР-500 |
Масса разгружаемого материала, кг |
500-2000 |
Габаритные размеры станции (В×Д×Ш), мм |
2500×1540×1540 |
Габаритные размеры станции при транспортировке (В×Д×Ш), мм |
2500×1540×1540 |
Производительность до 20 «Биг-Бэгов» в час |
|
Электрическое напряжение, В/Гц |
380/50 |
Общая мощность, кВт |
9 |
Масса станции, кг |
385 |
Манипуляция с «Биг-Бэгами» |
погрузчиком |
Количество работников |
1-2 |
Максимальная высота загрузки, мм |
3900* |
Станция растаривания «СР 1000″
Описание:
Станция растаривания «СР-1000» представляет собой габаритную раму, которая имеет подъемный механизм (грузоподъемность от 500 до 2000 кг.)
Характеристики:
Параметр |
СР-1000 |
Масса разгружаемого материала, кг |
500-2000 |
Габаритные размеры станции (В×Д×Ш), мм |
4810×1540×1540 |
Габаритные размеры станции при транспортировке (В×Д×Ш), мм |
2405×4540×1540 |
Электрическое напряжение, В/Гц |
380/50 |
Общая мощность, кВт |
9 |
Масса станции, кг |
1800 |
Манипуляция с «Биг-Бэгами» |
погрузчиком |
Количество работников |
1-2 |
Размер мешка «Биг-Бэг» |
согласно техническому заданию |
Производительность |
до 20 «Биг-Бэгов» в час, зависит от сноровки оператора |
Максимальная высота загрузки, мм |
3900* |
СТАНЦИЯ РАСТАРИВАНИЯ И ТОЧНОГО ДОЗИРОВАНИЯ «СРД-500 LOGIC»
Характеристики:
Масса разгружаемого материала, кг |
500-2000 |
Габаритные размеры станции (В×Д×Ш), мм |
3152×1630×2635 |
Размер мешка «Биг-Бэг» |
согласно техническому заданию |
Производительность |
до 20 «Биг-Бэгов» в час, |
Электрическое напряжение, В/Гц |
380/50 |
Общая мощность, кВт |
3,5 |
Масса станции, кг |
385 |
Манипуляция с «Биг-Бэгами» |
погрузчиком |
Количество работников |
2 |
npkuralprom.ru
Станция затаривания мягких контейнеров типа «Биг-Бэг» СЗ-500 серии «СтройПак»
Мягкие контейнеры типа «Биг-Бэг» на сегодняшний день, несомненно, наиболее экономичный вид упаковки многотоннажных грузов. Их успешно используют в своих логистических схемах перевозки, складирования и хранения сыпучей продукции заводы химической, аграрной, строительной, пищевой и других отраслей промышленности.
Для загрузки сыпучих материалов и смесей в мягкие контейнера машиностроительное предприятие «СтройМеханика» производит и реализует станции затаривания и растаривания серии «СтройПак».
Станция затаривания предназначена для загрузки в мягкие контейнера типа «Биг-Бэг» свежих неплотных свободнотекущих порошкообразных материалов и смесей мелких и грубых фракций, таких как цемент, гипс, песок, щебень, древесная стружка, гранулы полистирола и т.д.
Станции затаривания мягких контейнеров серии «СтройПак» нашли применение в различных областях промышленности, включая производство строительных материалов.
Станции затаривания популярны у производителей сухих строительных смесей, цемента, гипса, полистирола вспенивающегося (ПСВ-С) и т.д. Производители сыпучих материалов и смесей, реализуя продукцию в контейнерах типа «Биг-Бэг», имеют выгоду на перевозках продукции, а также обеспечивают сырьем изготовления строительных материалов и другой продукции производства средней производительности, то есть те производства, которым не выгодно приобретать сырье в мелкой таре по 25-50 кг.
Приобретая сыпучие материалы в оборачиваемых мягких контейнерах, а также в контейнерах с мешком-вкладышем, производитель строительных материалов значительно экономит на стоимости упаковочного материала; также отпадает необходимость утилизации бумажной и полиэтиленовой тары. Станции затаривания на многих производствах заменили габаритные силоса и бункера, которые используются для хранения цемента.
Для затаривания применимы мягкие контейнеры разового и многократного использования с клапаном шириной от 110 до 140 мм. Вместимость контейнеров от 50 до 1500 литров, грузоподъемность от 50 до 2000 кг.
Станция затаривания мягких контейнеров серии «СтройПак» — это составная часть практически любого производства сыпучих материалов.
С применением станций затаривания серии «СтройПак» ускорился процесс заполнения контейнеров типа «Биг-Бэг», к томуже он стал более безопасным и легким. С помощью станции затаривания возможно заполнить контейнер абсолютно любой конструкции. Применение системы дозации и взвешивания позволяет дозировать материалы с высокой точностью.
Станция затаривания состоит из рамы, угла загрузки, системы обеспыливания и системы взвешивания и дозации загружаемого продукта. Имеется возможность ступенчатой регулировки высоты узла загрузки, чтобы было можно работать со всеми популярными размерами контейнеров.
Система управления станции позволяет ее эксплуатацию в составе АСУ, ввод такта работы в зависимости от сопряженного оборудования систем.
Габаритные размеры
Технические характеристики
Величина дозы, кг | 500-1000 |
Статистическая точность взвешивания, кг | по ГОСТ 29329-92 |
Предполагаемая (динамическая) точность дозирования, кг | ±2 |
Давление сжатого воздуха, МПа | 0,6-0,9 |
Габаритные размеры станции (L×B×H), мм | 2500×1540×1540 |
Размер мешка «Биг-Бэг» | согласно техническому заданию |
Производительность | до 20 «Биг-Бэгов» в час, зависит от сноровки оператора |
Электрическое напряжение, В/Гц | 380/50 |
Общая мощность, Вт | 500 |
Масса станции, кг | 450 |
Манипуляция с «Биг-Бэгами» | погрузчиком |
Количество работников | 1 |
www.mdtr.com.ua
Станция затаривания Станция затаривания мягких контейнеров типа «Биг-Бэг».
Станция затаривания предназначена для фасовки сыпучих продуктов, к примеру: песок, цемент, известь, гипс, тальк и т.п. в мягкие контейнеры типа «БИГ-БЭГ» дозой от 300 до 1500 кг с целью последующей транспортировки, складирования и хранения.
Станция затаривания является пространственной сборно-сварной металлоконструкцией, в состав которой входит станция затаривания и взвешивающий ленточный транспортер. Также на раме предусмотрены крюки для подвешивания контейнера. Захват горловины. Шкаф управления обеспечивает работу Станции в автоматическом режиме. С лицевой стороны шкафа размещена панель управления.
Основные технические данные:
Наименование параметров | Ед. изм | Значение параметров |
Производительность, до* | тонн/час | 20 |
Температура фасуемых продуктов | °С | до +80 |
Размер основания мягкого контейнера, до | мм | 1100х1100 |
Высота мягкого контейнера | мм | 500-2100 |
Диаметр загрузочного патрубка | мм | 325 |
Диапазон взвешивания фасуемых материалов | кг | 500-2000 |
Предел отрицательного отклонения от массы дозирования (ГОСТ 8.579-2002) | % | 0,5 |
Потребность в сжатом воздухе | — | 0,6МПа /0,3м3/мин |
Электрическое питание | В/Гц | 380/50 |
Потребляемая мощность, не более |
| 5 |
— станции затаривания | мм | 1950х1764х1980 |
— ленточного транспортера | мм | 4362х1849х712 |
— изделия в сборе | мм | 4650х1764х1980 |
Масса изделия в сборе, до | кг | 1700 |
* — параметры технологические расчетные и на практике, могут отклоняться в большую или меньшую сторону.
Комплектация:
Наименование оборудования | Кол-во |
Станция затаривания с ленточным транспортером в составе: | 1 |
Весовой конвейер на тензодатчиках | 1 |
Дозирующая часть станции с пневмооборудованием | 1 |
Система надува мешка | 1 |
Пульт управления | 1 |
Фотографии
www.yarst.ru
Мини-станция затаривания Биг-Бэгов SZ 100 ITALTECH
Мини-станция затаривания Биг-Бэгов SZ 100 ITALTECH
Наличие на предприятии станции затаривания мягких контейнеров позволяет получить максимальный эффект от использования Биг-Бэгов при перемещении сыпучих грузов. Удобство перевозок различных сельскохозяйственных грузов, сыпучих стройматериалов, сырья и продукции химической промышленности в мягких контейнерах различной вместимости давно не вызывает ни у кого сомнений. На многих небольших предприятиях внедрение такой востребованной тары, как Биг-Бэги сдерживается отсутствием станций затаривания, без которых быстрое наполнение мягких контейнеров просто невозможно.
Функции станции затаривания SZ 100
Выпускаемая российской компанией ITALTECH станция затаривания Биг-Бэгов SZ 100 ITALTECH отличается небольшими габаритами, надёжностью конструкции, универсальностью и простотой использования. Она предназначена для надёжной фиксации в заданном положении мягкого контейнера во время загрузки. Эта станция затаривания может быть установлена на выходе технологической цепочки или около бункера с готовой продукцией. Возможность быстро менять высоту держателей, фиксирующих мягкий контейнер в заданном положении во время загрузки, позволяет наполнять Биг-Бэги различной вместимости.
Эта станция затаривания Биг-Бэгов, купить которую мы рекомендуем для эксплуатации на малых и средних предприятиях, не оборудована средствами контроля наполнения загружаемой тары и взвешивания. Эти функции возлагаются на кладовщика или оператора, но их отсутствие существенно снизило стоимость оборудования.
Технические параметры станции затаривания SZ 100 ITALTECH
- Максимальный размер загружаемого Биг-бэга, в мм – 1000х1000х1000;
- Возможность регулировки высоты держателей – есть, фиксированные позиции;
- Удаление загруженного Биг-Бэга – погрузчик;
- Узел загрузки – нет;
- Общая масса, кг – 180;
- Габариты:
- длина – 1540 мм;
- ширина – 1540 мм;
- высота – 2500 мм.
7.Обслуживание – 1 человек.
При максимальной простоте конструкции, эта станция затаривания мягких контейнеров позволяет надёжно фиксировать на время загрузки большинство распространённых типоразмеров Биг-Бэгов. При небольших объёмах производства и отгрузки продукции, нет необходимости в автоматизации процесса взвешивания и контроля, которые требуются для встраивания в автоматизированные технологические линии. Отсутствие автоматики позволяет станцию затаривания Биг-Бэгов SZ 100 купить для использования даже на небольших или сезонно работающих предприятиях.Сфера применения
Станция затаривания мягких контейнеров SZ 100 может использоваться на любом предприятии, нуждающемся в нерегулярной отгрузке сыпучей продукции в различных по объёму Биг-Бэгах. Особенно эффективно её применение для отгрузки продукции, производимой небольшими партиями под заказ, когда учёт ведётся не по каждому Биг-Бэгу, а при взвешивании всей загруженной в автомобиль или вагон продукции.
Небольшой вес металлоконструкций позволяет использовать одну и ту же станцию затаривания непосредственно на выходе транспортёра при отгрузке «свежей» продукции, или около накопительного бункера на складе.
