Станции растаривания Биг-Бегов
Станции растаривания «Биг-Бэгов» являются недорогим, компактным и мобильным оборудованием, незаменимым на строительной площадке, когда нет времени и средств на организацию склада силосов с системами аэрации и пылеулавливания.
Главная задача растаривателя Биг-Бэгов – это опустошение мягких контейнеров типа «Биг-Бэг» различной грузоподъемности и размеров, с полиэтиленовым вкладышем или без него, с разгрузочным люком или с плоским дном. Он обеспечивает удобство в работе, исключает потерю материала и образование пыли. Допускается растаривание мешков с сухими мелкими сыпучими материалами, такими как цемент, песок, гипс, гранулированные вещества (нейтральное хим. сырье, топливные пеллеты, пенополистирол и т.п.). Для разгрузки возможно применение мешков с наполнением от 400 до 2 000 кг.
Основными заказчиками являются производители мелкоштучных изделий при производстве газобетона, пенобетона, полистеролбетона, тротуарной плитки, фасовке сухих строительных смесей и т.д.
Растариватель Биг-Бэгов представляет собой модульную систему, проектируемую в зависимости от конкретной задачи и размеров используемого Биг-Бэга. Он может эксплуатироваться в закрытых помещениях или под навесом.
Ознакомиться с выпускаемой нами продукцией можно в фотогаллереи, где представлена станция растаривания Биг-Бэгов с линией пневмовыгрузки в цементовоз.
Наша компания занимается проектированием и изготовлением станций растаривания/затаривания различных размеров и комплектаций по согласованию с заказчиками.
Предлагаем 3 базовых варианта исполнения станции растаривания.
Станция растаривания СР-1 Бюджет:
Растариватель СР-1 Бюджет компактный бюджетный вариант, простой в обслуживании и эксплуатации. Небольшие масса и габаритные размеры делают его незаменимым в производствах временного размещения.
Растариватель Биг-Бэгов СР-1 Бюджет представляет собой рамную конструкцию с небольшим бункером (чашей), оборудованным съёмным ножом-вспарывателем и вибровстряхивателем.
В комплектацию данного растаривателя не входят накопительный бункер и подъемные механизмы.
Модульная система и широкий ассортимент дополнительных опций, позволяет собрать необходимую конфигурацию оборудования, для конкретных целей заказчика.
| Технические характеристики СР-1 Бюджет | |
| Объём приёмного бункера | 0,5 куб.м |
| Диаметр разгрузочного отверстия | 150÷250 мм |
| Габаритные размеры (ДхШхВ) | 1410х1410х2650 мм |
| Вес станции | 560 кг |

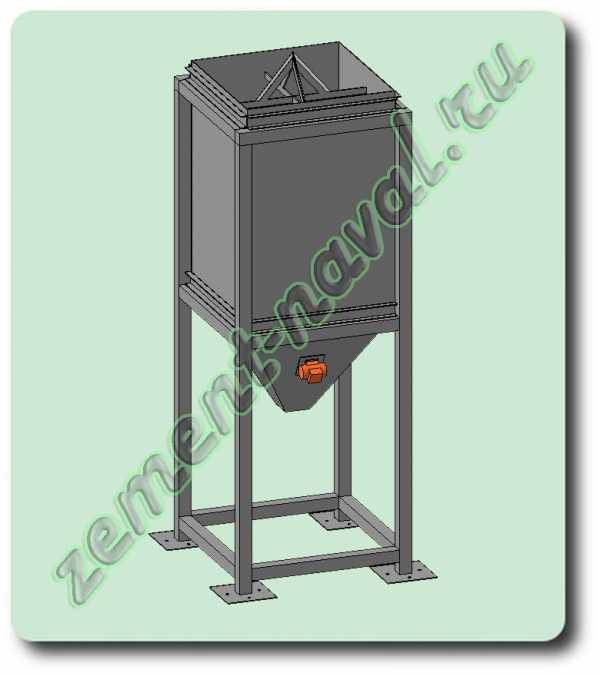

Станция растаривания СР-2:
Растариватель Биг-Бэгов СР-2 изготавливается в двух вариантах: с прямоугольной или круглой накопительной ёмкостью.
Приемный бункер растаривателя СР-2 состоит из емкости с конусом объёмом 3 куб.м, съемного вспарывателя из 4-х ножей и рамы с 4-мя ногами.
Станция растаривания СР-2 разработана для дальнейшей подачи растаренного материала посредством пневмооборудования, производства ООО «Цемент-Навал», шнекового оборудования, ленточных транспортеров и подкатных тележек.
В комплектацию данного растаривателя не входят подъемные механизмы.
| Технические характеристики СР-2 | |
| Объём приёмного бункера | 3 куб.м |
| Диаметр разгрузочного отверстия | 150÷250 мм |
| Габаритные размеры (ДхШхВ) — прямоугольная ёмкость — круглая ёмкость | 1450х1450х3500 мм 1450х1450х4000 мм |
| Вес станции | 900 кг |
| Манипулятор «Биг-Бэга» | штабелер, тельфер, кран |
| Кол-во обслуживающего персонала | 2 – 3 чел. |
Станция растаривания СР-3:
Станция растаривания СР-3 комплектуется ручным или электрическим тельфером.
Приемный бункер растаривателя СР-3 крепится на общую раму оснащенную тельфером. В приемном бункере расположены 4 ножа-вспарывател, его объём 0,5 куб.м. На приемный бункер установлен вибровстряхиватель.
Станция растаривания СР-3 разработана для дальнейшей подачи растаренного материала посредством шнекового оборудования, ленточных транспортеров и подкатных тележек.
В комплектацию данного растаривателя
| Технические характеристики | |
| Объём приёмного бункера | 0,5 куб.м |
| Диаметр разгрузочного отверстия | 150÷250 мм |
| Габаритные размеры (ДхШхВ) | 1450х1450х6000 мм |
| Вес станции | от 1000 кг |
| Кол-во обслуживающего персонала | 2 – 3 чел. |
| Манипулятор «Биг-Бэга» | тельфер (ручной или электрический) |
– оборудовать ёмкость смотровым окном;
– установить ручной фланцевый поворотный затвор внизу чаши;
– сборно-разборное исполнение конструкции;
– изготовление приёмного бункера или чаши из нержавеющей стали;
– съёмное или стационарное исполнение ножа-вспарывателя;
– подключение системы весового контроля;
– автоматизация процесса растаривания.
zement-naval.ru
СТАНЦИЯ РАСТАРИВАНИЯ КОНТЕЙНЕРОВ БИГ-БЭГ — СР 500 |
||||||||||||||||||||||||||
| Станция для растаривания СР 500 мягких контейнеров БИГ-БЭГ с сыпучими и гранулированными материалами. | ||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
| Станция растаривания СР 500 российского производства предназначена для растаривания (разгрузки) из мягких контейнеров типа «Биг-Бэг» свежих неплотных свободно текущих порошкообразных материалов и смесей мелких и грубых фракций таких как цемент, гипс, песок, щебень, древесная стружка, гранулы встряхивания полистирола (ПСВ-С) и т.д. Для растаривания применимы мешки грузоподъемностью от 400 |
||||||||||||||||||||||||||
Технические характеристики СР 500 |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| * — зависит от сноровки и опыта оператора | ||||||||||||||||||||||||||
| ** — агрегируется с любым типом цементовозов отечественного и импортного производства | ||||||||||||||||||||||||||
ОПИСАНИЕ СТАНЦИИ РАСТАРКИ СР 500 |
||||||||||||||||||||||||||
| В состав базового модуля растаривателя «Биг-Бэгов» типа СР 500 входит рама и установленный на нее растаривающий модуль. Растаривающий модуль состоит из приемного бункера, в который вмонтированы люк для обслуживания мешка с материалом, устройства встряхивания «Биг-Бэга» и |
||||||||||||||||||||||||||
| Станции растаривания Биг-Бэгов популярны у производителей сухих строительных смесей, пенобетонных блоков, полистиролбетонных блоков, камней стеновых вибропрессованных, пенополистирола листового и блочного, а также на других предприятиях, где используются сыпучие материалы различного происхождения. | ||||||||||||||||||||||||||
| Растариватели биг-бэгов на многих производствах заменили габаритные силоса и бункера хранения цемента, традиционно используемые в строительной индустрии. Станции растаривания имеют относительно небольшие масса-габаритные характеристики, что делает их незаменимыми в производстве строительных материалов, особенно в производствах временного либо приобъектного размещения (непосредственно на строительной площадке). | ||||||||||||||||||||||||||
| Контейнер подается в зону разгрузки модуля растаривания на приемный бункер модуля. Конструкция позволяет работать с мягкими контейнерами практически любой конфигурации. Выгрузку материала из мешка осуществляют самотеком. | ||||||||||||||||||||||||||
| Если в процессе работы подача материала из контейнера приостанавливается, необходимо немного приподнять контейнер с помощью грузоподъемного устройства над бункером растаривающего модуля, тем самым дать возможность материалу покинуть контейнер, периодически запуская устройство встряхивания. | ||||||||||||||||||||||||||
| Для подачи сыпучего материала из станции растаривания предприятие предлагает винтовые конвейеры серии «ВК» длиной от 1 до 12 метров (зависит от подаваемого материала и расстояния подачи), а также ленточные транспортеры серии «ЛK». | ||||||||||||||||||||||||||
| Бункер станции растаривания соединяется с винтовым конвейером через поворотную заслонку серии «ДЗ». | ||||||||||||||||||||||||||
| В стандартную комплектацию растаривателей Биг-Бэгов входит устройство вспарывания мешка-вкладыша и рукавный фильтр. Возможно изготовление станции растаривания состоящей из двух и более модулей и имеющей объединенный блок управления. | ||||||||||||||||||||||||||
УЗЛЫ И ЭЛЕМЕНТЫ СТАНЦИИ РАСТАРИВАНИЯ |
||||||||||||||||||||||||||
КУПИТЬ СТАНЦИЮ РАСТАРИВАНИЯ БИГ-БЭГОВ ! |
||||||||||||||||||||||||||
| Импортозамещение ! | ||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
abccorp.ru
Станция растаривания СР-2 прямоугольная | ООО «Цемент-навал»
Описание товара
Станция растаривания СР-2 разработана для дальнейшей подачи растаренного материала посредством пневмооборудования, производства ООО «Цемент-Навал», шнекового оборудования, ленточных транспортеров и подкатных тележек.
Масса-габаритные характеристики могут изменяться с выбором способа подачи материала из растаривателя и диаметром поворотного затвора.
Принцип работы
Контейнер с материалом подается в емкость растаривателя с помощью вилочного погрузчика, штабелера или крана опускается на ножи. Биг-бэг вспарывается, и материал начинает выгружаться в чашу самотеком. Если выгрузка приостановилась необходимо приподнять контейнер с помощью грузоподъемного устройства.
Состав растаривателя СР-2
1. Приёмная накопительная ёмкость объёмом до 3 куб.м (сталь СТ-3).
2. Съёмный нож-вспарыватель для одноразовых Биг-Бэгов.
3. Устройство вибровстряхивания мощностью 0,5 кВт.
4. Несущая рама с монтажными петлями.
В комплектацию станции СР-2 не входят подъёмные механизмы.
| Технические характеристики | |
| Объём приёмного бункера | 3 куб.м |
| Диаметр разгрузочного отверстия | 150÷250 мм |
| Габаритные размеры (ДхШхВ) | 1450х1450х3500 мм |
| Вес станции | 900 кг |
| Манипулятор «Биг-Бэга» | штабелер, тельфер, кран |
| Кол-во обслуживающего персонала | 2 – 3 чел. |
Дополнительная информация
Рекомендуем:
– для многоразовых Биг-Бэгов оборудовать ёмкость смотровым окном;
– технологическую лестницу с ограждением для удобства обслуживания и работы оператора;
– при использовании в пищевой промышленности изготавливать чашу из нержавеющей стали;
– установить ручной или пневматический фланцевый поворотный затвор внизу чаши для управления процессом растаривания;
– установить защитную сетку для исключения попадания в чащу инородных предметов и частичного дробления крупных комков;
– заказать крышку или пылезащитную мембрану для приёмного бункера;
– использовать пневмооборудование для дальнейшей транспортировки материала;
– установить фильтр аспирации при использовании пневмовыгрузки;
– установить датчики уровня для контроля наличия материала в ёмкости.
При необходимость возможно:
– изготовить усиленную раму;
– изготовить сборно-разборную конструкцию растаривателя;
– оборудовать станцию системой весового контроля;
– автоматизировать процесс растаривания.
zement-naval.ru
Станция растаривания Биг-бегов СРТ-1000
Описание: Станции растаривания Биг-Бегов СРТ-1000 предназначены для разгрузки свежих сыпучих, порошкообразных материалов и смесей мелких и других фракций таких как цемент, гипс, песок, щебень, древесная стружка, гранулированных полиматериалов и т.д. Для растаривания применимы мешки грузоподъемностью до 1000 кг мягкого контейнера разового и многократного использования с клапаном.
Станции растаривания биг-бэгов популярны у производителей сухих строительных смесей, пенобетонных блоков, полистиролбетонных блоков, камней стеновых вибропрессованных, пенополистирола листового и блочного, а также на других предприятиях, где используются сыпучие материалы различного происхождения.
Станции растаривания имеют относительно небольшие габаритные размеры, что делает их незаменимыми в производстве строительных материалов, особенно — непосредственно на строительной площадке.
В состав базового модуля растаривателя биг-бэгов типа СРТ-1000 входит рама и установленный на нее растаривающий модуль. Растаривающий модуль состоит из приемного бункера, в который вмонтированы люк для обслуживания мешка с материалом, устройства встряхивания «Биг-Бэга» и блок управления устройством встряхивания. Приемный бункер с общей рамой станции соединен через резиновые амортизаторы-виброизоляторы, которые препятствуют передаче виброимпульсов на конструктивные элементы растаривающего модуля. Подача мягкого контейнера с материалом в зону работы агрегата осуществляется погрузчиком или штабелером, далее контейнер с помощью строп крепят к металлической рамке, которая входит в комплект грузоподъемного механизма станции растаривания.
Станция растаривания биг-бэгов СРТ-1000 оснащена габаритной рамой, на которую устанавливается подъемный механизм (грузоподъемностью 1000 кг). С помощью грузоподъемного механизма подготовленный мягкий контейнер с рабочей площадки подают в зону разгрузки. Контейнер подается в зону разгрузки модуля растаривания на приемный бункер модуля. Конструкция позволяет работать с мягкими контейнерами практически любой конфигурации. Выгрузку материала из мешка осуществляют самотеком. Если в процессе работы подача материала из контейнера приостанавливается, необходимо немного приподнять контейнер с помощью грузоподъемного устройства над бункером растаривающего модуля, тем самым дать возможность материалу покинуть контейнер, периодически запуская устройство встряхивания. Для подачи сыпучего материала из станции применяются шнековые конвейеры длиной от 1 до 12 метров (зависит от подаваемого материала и расстояния подачи), ленточные транспортеры, а также возможна комплектация модуля пневмокамерой. Бункер станции растаривания соединяется с винтовым конвейером через поворотную заслонку серии .
В стандартную комплектацию растаривателей биг-бэгов входит устройство вспарывания мешка-вкладыша и рукавный фильтр. Возможно изготовление станции растаривания состоящей из нескольких модулей, по желанию заказчика.
Цена СРТ-1000 – 95 000 р.
Цена транспортеров и тип: по согласованию с заказчиком.
Обращаться по телефонам: 8(34241)494-00, 494-40
E-mail: [email protected]
http://tochmash-progress. ru/
8-922-2437919 — Николай Гребенщиков
Телефон: 8(34241)49400, 49440, 8(922)23247919
Дата публикации: 16 сентября 2014
Местонахождение: Чайковский, Пермская обл., Россия
promplace.ru
Станция растаривания контейнеров типа Биг
Станции растаривания используются для растаривания (разгрузки) из мягких контейнеров типа «Биг-Бэг» свежих неплотных свободно текущих порошкообразных материалов и смесей мелких и грубых фракций.
Для растаривания применимы мешки грузоподъемностью от 400 до 2000 кг мягкого контейнера разового и многократного использования с клапаном шириной от 110 до 140 мм.
Растариватели биг-бэгов на многих производствах заменили габаритные силоса и бункера.
Станции растаривания имеют относительно небольшие габаритные характеристики, что делает их очень удобными.
В состав базового модуля растаривателя биг-бэгов входит рама и установленный на нее растаривающий модуль.
Растаривающий модуль состоит из приемного бункера, в который вмонтированы люк для обслуживания мешка с материалом, устройства встряхивания «Биг-Бэга» и блок управления устройством встряхивания.
Приемный бункер с общей рамой станции соединен через резиновые амортизаторы-виброизоляторы, которые препятствуют передаче виброимпульсов на конструктивные элементы растаривающего модуля. Подача мягкого контейнера с материалом в зону работы агрегата осуществляется погрузчиком или штабелером, далее контейнер с помощью строп крепят к металлической рамке, которая входит в комплект грузоподъемного механизма станции растаривания (в зависимости от комплектации).
Станция растаривания биг-бэгов СР-1000 отличается от станции СР-500 более габаритной рамой, на которую устанавливается подъемный механизм (грузоподъемностью от 500 до 2000 кг). С помощью грузоподъемного механизма подготовленный мягкий контейнер с рабочей площадки подают в зону разгрузки.
Контейнер подается в зону разгрузки модуля растаривания на приемный бункер модуля. Конструкция позволяет работать с мягкими контейнерами практически любой конфигурации. Выгрузку материала из мешка осуществляют самотеком.
Если в процессе работы подача материала из контейнера приостанавливается, необходимо немного приподнять контейнер с помощью грузоподъемного устройства над бункером растаривающего модуля, тем самым дать возможность материалу покинуть контейнер, периодически запуская устройство встряхивания.
В стандартную комплектацию растаривателей биг-бэгов входит устройство вспарывания мешка-вкладыша и рукавный фильтр. Возможно изготовление станции растаривания состоящей из двух и более модулей и имеющей объединенный блок управления.
nord-metallik.ru
Растариватели биг бэгов — Укртехносервис

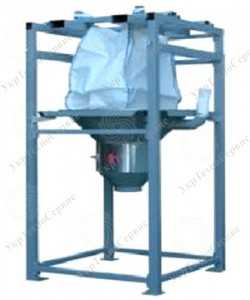

Растариватели контейнеров типа Биг Бэг (они же растарщики Биг — Бэгов) применяются для выгрузки шнеками сыпучих материалов в бункера, хранилища или в транспортирующие устройства для дальнейшего перемещения материала. С наступлением газового кризиса, данное оборудование нашло применение для пеллет при переработке пеллетных гранул в котельных переоборудованных на пеллеты. Установки выгрузки пеллет применяются на складах где осуществляется хранение пеллеты и ее подача в пеллетные горелки котлов. Установка для разгрузки Биг — Бэгов включатся в производственные линии или устанавливаются на емкость, куда планируется пересыпать материал. Растарщики Биг-Бэгов производятся в Киеве, на производственной площадке нашей компании. При производстве растарщиков биг-бэгов возможно учесть любые специфические пожелания и доработки по индивидуальным заказам покупателя. Наша компания — производитель растаривателей Биг-Бэгов в Украине. Растарка Биг-Бэгов может производиться либо при установленном Биг-Бэге на установу растарки Биг-Бэгов, при этом Биг-Бэг играет роль бункера, в котором находится пеллета или другой растариваемый материал. Разгружаемая гранула пеллет или других сыпучих материалов постепенно извлекается из установленного Биг-Бэга с помощью шнекового питателя пеллет, гранул. Так же разгрузка пеллет из Биг-Бэгов может осуществляться с быстрой выгрузкой пеллет (гранул, других сыпучих) в приемный бункер станции выгрузки пеллет или гранул. Конструкции таких растарщиков пеллет из Биг-Бэгов рассмотрены ниже. При такой схеме, Биг-Бэг с гранулами поднимается подъемником над приемным бункером, нижняя часть его развязывается и пеллетная гранула (или другие сыпучие) высыпаются в приемный бункер. Погрузчик с Биг-Бэгом тут же отъезжает в сторону, а последующее постепенное извлечение пеллет или гранул из бункера производится шнековым (или другим) питателем с последующей подачей в расходный бункер пеллетного котла или на дальнейшее хранение в крытом помещении. Растариватели Биг-Бэгов пеллет

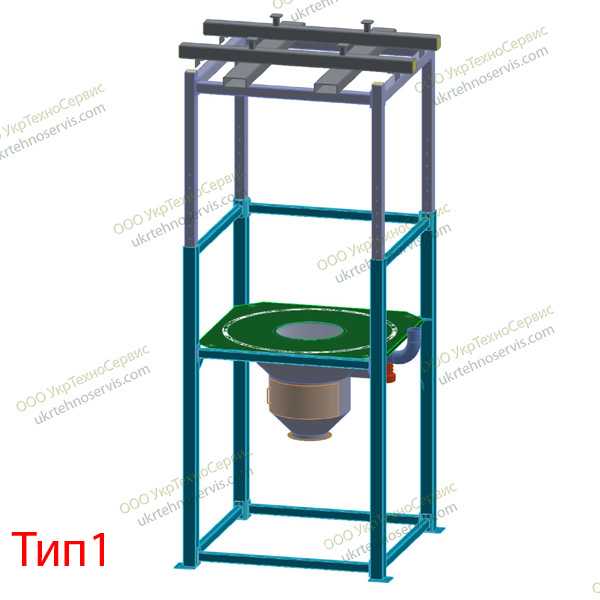

Конструкция растаривателя биг бэгов является достаточно простой. Это воронка, куда устанавливается биг бэг, нож для разрезания контейнера, расположенный в центре воронки.
Биг бэг поднимается при помощи подъемного устройства любого типа (лебедки, тальки, тельфера, вилочного погрузчика, крана и т.п.), которое подходит в конкретной производственной ситуации и опускают на растариватель. Далее нож распарывает днище биг бэга и содержимое просыпается в воронку. Опорожнение биг-бэгов может производиться с одновременным отбором запыленного воздуха. Часто, для качественного и полного высыпания материала из биг бэга нужен вибратор, который встряхивает растариватель и материал без остатков высыпается в емкость. При небольших объемах сырья, для разгрузки контейнеров применяется ручные установки выгрузки пеллет и других материалов. Во всех этих случаях, наша компания может укомплектовывать растариватели дополнительными устройствами (устройства для подъема биг-бэгов, клиновые ножи, вибраторы), которые не входят в стоимость базовой комплектации.Купить оборудование для пеллет
Установки выгрузки пеллет из Биг-Бэгов могут быть различной конфигурации, в зависимости от типа подачи пеллет в Биг-Бэгах в зависимости от задачи. Это может быть либо выгрузка биг-бэгов с их последующим плавным опорожнением, либо перегрузка пеллет на максимально короткое время из мягкого Биг-Бэга в бункер. К станции растарки сыпучих материалов и гранул мы можем предложить дополнительные устройства (системы пылеудаления, решения по дальнейшей транспортировке материала или весь узел растарки в комплексе). Производство растаривателей биг бэгов осуществляется в разном техническом исполнении под конкретные производственные задачи. Растарщик пеллетной гранулы изготавливается 15-40 календарных дней в зависимости от конфигурации заявленной заказчиком.ukrtehnoservis.com
