Стальные плоские фланцы гост: ГОСТ 12820-80 —ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ / ГОСТы / Документация

Фланцы плоские ГОСТ 12820-80 — цены от производителя

Во время монтажа магистралей, в случае, если необходимо присоединить участок к фланцевой арматуре, измерительным приборам или технологическому оборудованию, используются особые приспособления — плоские фланцы ГОСТ 12820 80.

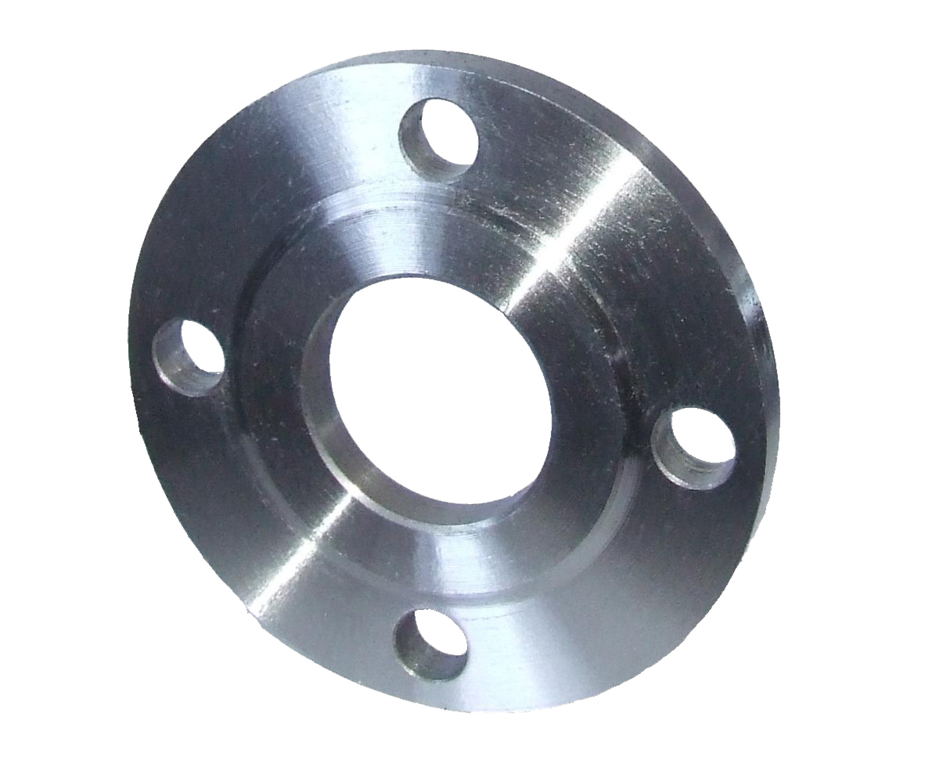

Плоский стальной фланец ГОСТ 12820 80 — крепёжное устройство, выполненное в форме плоских колец. На внешнем радиусе изделия на равном расстоянии располагаются технологические отверстия, предназначенные для шпилек, болтов и прочих аналогичных приспособлений.

Сфера применения

Фланцы стальные плоские ГОСТ отличаются высокой надёжностью и прочностью, благодаря которым нашли широкое применение в самых разных отраслях:

• химическое производство;
• перерабатывающая отрасль;
• водопроводные сети;
• коммунальная сфера.
• нефте- и газопромышленность.

Способ производства

Существует несколько технологий изготовления стальных плоских фланцев 12820-80:

• штамповка;
• ковка;
• литьё;
• прокат с предварительной плазменной или лазерной резкой.

Вне зависимости от выбранной методики, готовое изделие отличается высоким качеством, надёжностью и долговечностью.

Требования ГОСТ

Плоские стальные фланцы, изготовленные с соблюдением всех требований ГОСТ 12820, обладают следующими параметрами:

• Ру, МПа: от 0,6 до 2,5;
• диапазон температур, оС: от -70 до +300;
• рабочая среда: нефть и её производные, газ и газопродукты, холодная и горячая вода, углеводороды.

Фланец стальной приварной: размеры и исполнения

Таблица 1 — Фланец плоский 12820-80

Таблица 2 — Фланец плоский 12820-80

Таблица 3 — Фланец плоский 12820-80

Таблица 4 — Фланец плоский 12820-80

Фланец плоский 12820 80 обладает рядом достоинств:

• сохраняет эффективность даже при сильных нагрузках и при контакте с агрессивной рабочей средой;
• представлен в разных размерах;
• не подвержен воздействию высокого давления и перепадам температур;
• продолжительный срок жизни;
• устойчивость к образованию коррозии;
• при изготовлении используется сырьё высочайшего качества;
• невысокая стоимость.

Благодаря обширному списку достоинств, плоский фланец становится незаменимым элементом в самых разных отраслях, где используется трубопровод.

Санкт-Петербургский завод крепежных изделий предлагает купить плоские фланцы ГОСТ 12820-80, выбрав подходящий размер изделия в таблице, или заказать детали по индивидуальному чертежу.



	+7 (812) 642 33 56 +7 (812) 985 94 40 +7 (812) 386 56 56
	E-mail: [email protected]

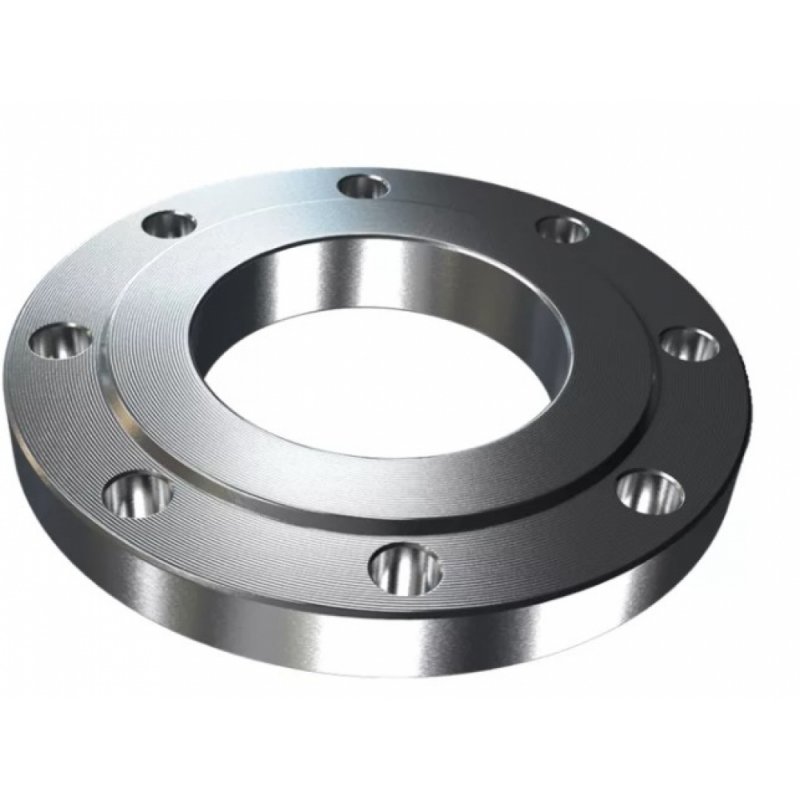

Фланец стальной плоский ГОСТ 33259-2015 Ру-25 ст.20

160,16₽ – 124215,00₽

Температура среды: (от −40 до +300°С)
Исполнение: 1, 2, 3.

Материал: Ст. 20
Рабочая среда: вода, нефть, пар, не коррозионные среды
Давление рабочее, МПа: 2,5
Проход условный, Ду мм: 15-1200.

Комплектация фланца плоского Ру25: фланец без прокладок и крепежных деталей.
Каждая партия фланцев Pn25, поставляемая одному адресату, комплектуется паспортом качества.

Документы

16″> 28″> 90″> 00″> 50″> 00″> 15″> 50″>

DN, мм	PN, МПа	Артикул	Размер болта	Кол-во отверстий	Цена, с НДС	Количество
15	25	15-25-01-1-В-ст20-IV ГОСТ 33259-2015	М12х50	4	160,16₽		✓
20	25	20-25-01-1-В-ст20-IV ГОСТ 33259-2015	М12х50	4	74″ data-sort-value=»306.74″> 306,74₽		✓
25	25	25-25-01-1-В-ст20-IV ГОСТ 33259-2015	М12х50	4	336,48₽		✓
32	25	32-25-01-1-В-ст20-IV ГОСТ 33259-2015	М16х60	4	418,28₽		✓
40	25	40-25-01-1-В-ст20-IV ГОСТ 33259-2015	М16х80	4	08″ data-sort-value=»513.08″> 513,08₽		✓
50	25	50-25-01-1-В-ст20-IV ГОСТ 33259-2015	М16х80	4	674,82₽		✓
65	25	65-25-01-1-В-ст20-IV ГОСТ 33259-2015	М16х80	4	1199,90₽		✓
80	25	80-25-01-1-В-ст20-IV ГОСТ 33259-2015	М16х80	8	00″ data-sort-value=»1157.00″> 1157,00₽		✓
100	25	100-25-01-1-В-ст20-IV ГОСТ 33259-2015	М20х90	8	1781,00₽		✓
125	25	125-25-01-1-В-ст20-IV ГОСТ 33259-2015	М24х100	8	2535,00₽		✓
150	25	150-25-01-1-В-ст20-IV ГОСТ 33259-2015	М24х100	12	00″ data-sort-value=»2821.00″> 2821,00₽		✓
200	25	200-25-01-1-В-ст20-IV ГОСТ 33259-2015	М24х100	12	4160,00₽		✓
250	25	250-25-01-1-В-ст20-IV ГОСТ 33259-2015	М27х110	12	5596,50₽		✓
300	25	300-25-01-1-В-ст20-IV ГОСТ 33259-2015	М27х110	16	50″ data-sort-value=»5921.50″> 5921,50₽		✓
350	25	350-25-01-1-В-ст20-IV ГОСТ 33259-2015	М30х130	16	9298,72₽		✓
400	25	400-25-01-1-В-ст20-IV ГОСТ 33259-2015	М30х130	16	14274,00₽		✓
500	25	500-25-01-1-В-ст20-IV ГОСТ 33259-2015	м36х150	20	00″ data-sort-value=»19565.00″> 19565,00₽		✓
600	25	600-25-01-1-В-ст20-IV ГОСТ 33259-2015	м36х150	20	28606,00₽		✓
800	25	800-25-01-1-В-ст20-IV ГОСТ 33259-2015	М42х150	24	63494,15₽		✓
1000	25	1000-25-01-1-В-ст20-IV ГОСТ 33259-2015	М48х170	48	12″ data-sort-value=»72473.12″> 72473,12₽		✓
1200	25	1200-25-01-1-В-ст20-IV ГОСТ 33259-2015	М48х200	48	86261,32₽		✓
1400	25	1400-25-01-1-В-ст20-IV ГОСТ 33259-2015	—	—	103512,50₽		✓
1600	25	1600-25-01-1-В-ст20-IV ГОСТ 33259-2015	—	—	00″ data-sort-value=»124215.00″> 124215,00₽		✓

• Описание

Описание

Фланцы плоские произведены из стали Ст.20 по ГОСТ 33259-2015 (ранее ГОСТ 12820-80) и применяются для соединения различных элементов трубопровода (задвижек, вентилей, кранов и т.п.) для транспортировке необходимой рабочей среды до +300°С в трубопроводе с рабочем давлением до 25 кгс/см² (2,5 МПа).

Очень важно подбирать фланцы под проектное давление в системе трубопровода, т.к. от этого зависит толщина фланца и количество симметричных отверстий к главным осям и их количество.

В отличии от воротниковых фланцев плоские считаются менее затратной продукцией в производстве из-за меньших габаритов и отсутствия конической втулки (фланцевой горловины), которая более равномерно распределяет напряжение между соединительными деталями, такие конструктивные особенности позволяют снизить розничную стоимость продукции и безопасно использовать фланцы в системах трубопровода с давлением до 2,5 МПа.

Вам также будет интересно…

Китайский производитель фланцев, клапан, поставщик фланцев из нержавеющей стали

Фланец из нержавеющей стали

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

фланцы из нержавеющей стали/шаровой кран

видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

горячие продажи

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Фланцы поковки из нержавеющей стали ANSI DIN

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/фабрика и торговая компания
	Основные продукты:	Фланец , Клапан
	Количество работников:	38
	Год основания:	2017-03-13
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена проверяется ТЮФ Рейнланд

Компания Zhejiang chengyuan с фланцевым фитингом Co. , Ltd. расположена в зоне экономического и технического развития Вэньчжоу. Мы являемся высокотехнологичной компанией, которая специализируется на исследованиях и разработках, технологиях, производстве и продаже нержавеющей стали, углеродистой стали, сплавов, дуплексной стали, фланцев, арматуры и т. д. Наш завод оснащен новейшим отделочным оборудованием и контрольно-измерительными приборами.

Наша продукция включает в себя мини-шаровой кран, трубчатый шаровой кран, шаровой кран для стружки, шаровой кран с фланцем, трехходовой шаровой кран, задвижку, шаровой …

Просмотреть все

Фотографии компании

6 шт.

Фотографии компании

Фотографии компании

Фотографии компании

Фотографии компании

Фотографии компании

Фотографии компании

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мистер Брайс

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

100-16-01-1-B ГОСТ 33259-2015 Плоский фланец AISI 904L

Упаковка и доставка

Детали упаковки:	Морской фанерный кейс или по желанию заказчика
Деталь доставки:	2 — 15 дней после получения депозита

Технические характеристики

100-16-01-1-Б ГОСТ 33259-2015 Плоский фланец AISI 904L
1. Материал: 904L
2. Размер: 4 дюйма (DN100)

3. Стандарт: ГОСТ 33259-2015

4. Тип: Тип 01

5. Давление: PN16

Китайский производитель фланцев Yaang поставляет 100-16-01-1-B ГОСТ 33259-2015 Плоский фланец AISI 904L.

Диапазоны состава нержавеющих сталей марки 904L

Марка		С	Мн	Си	П	С	Кр	Пн	Никель	Медь
904Л	мин. макс.	— 0,02	— 2	— 1	— 0,045	— 0,035	19 23	4 5	23 28	1 2

		100-16-01-1-Б ГОСТ 33259-2015 Плоский фланец AISI 904L
1	Материал:	Нержавеющая сталь: например, 304, 304L, 316, 316L, 321, 904L                        310S, 904L, S31803, F51 и так далее.
2	Стандарт:	ГБ, JIS, BS, DIN, ANSI и нестандартные
3	Класс ANSI:	15, 030, 040, 060, 090
4	Размер:	1/2″ — 24″
5	Тип:	Накидные фланцы, глухие фланцы, фланцы с соединением внахлестку, Фланцы с приварной горловиной, Плоский фланец, Фланцы для сварки враструб и фланцы с резьбой
6	Номинальное давление:	Класс: 150 300 400 600 900 1500 и 2500 PN: 6 10 16 25 40 64 и 160, 5K — 40K и так далее
7	Поверхность уплотнения:	FF, RF, LJ, FM, R. T.J, R.J и так далее.
8	Производственный процесс:	сырье-резка-нагрев-ковка-термическая обработка-механическая обработка-инспекция.
15	Заявка:	нефть, химия, энергия, газ, вода, трубопровод, теплообменник, судостроение, строительство и т.д.
16	Допуск:	не менее +_8% нормальной толщины стенки.

Фланец ГОСТ 33259 тип 01, давление Ру 16/25

Диаметр условный (DN), мм	Диаметр наружный (D), мм	Диаметр зазора (D0), мм	Диаметр внутренний (дБ), мм	Толщина полки (б), мм	Размер крепежа (d0), мм	Количество отверстий крепления (n), шт	Масса одного фланца, кг
15	95/95	65/65	девятнадцать	14/12	14/14	4/4	0,6/0,7
20	105/105	75/75	девятнадцать	14/16	14/14	4/4	0,9/1
25	1115/115	85/85	девятнадцать	16/16	14/14	4/4	1,1/1,2
32	135/135	100/100	39	16/18	18/18	4/4	1,5/1,7
40	145/145	110/110	46	19/19	18/18	4/4	2/2
50	160/160	125/125	59	19/21	18/18	4/4	2,6/2,7
65	180/180	145/145	78	21/21	18/18	4/8	3,4/3,2
80	195/195	160/160	91	21/23	18/18	4/8	3,7/4,1
100	215/230	180/190	110	23/25	18/22	8/8	4,7/6
125	245/270	210/220	135	25/27	18/26	8/8	6,3/8,2
150	280/300	240/250	161	25/27	26/26	8/8	7,8/10
200	335/360	295/310	222	27/29	22/26	12/12	10/13,3
250	405/425	355/370	273	28/31	28/30	12/12	14,5/19
300	460/485	410/430	325	30/32	28/30	16/12	18/23
350	520/550	470/490	377	30/38	30/33	16/16	23/34
400	580/610	525/550	426	34/40	34/33	16/16	31/45
500	710/730	650/660	530	44/48	44/39	20/20	57/67
600	840/840	770/770	630	45/49	45/39	20/20	80/91
800	1020/1075	950/990	820	49/63	49/45	24/24	104/182
1000	1255 / —	1170 / —	1020	58 / —	58 / —	28 / —	179 / —

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 01
с уплотнением исполнения Б

Группа контроля по ГОСТ Р 33259

На фланце маркировка по ГОСТ 33259имеются римские цифры I, II, III, IV, V. Эти цифры указывают, к какой контрольной группе относится фланец. Ниже представлена ​​таблица с подробным описанием.

Группа управления	Условия дозирования	Тип и объем испытаний	Характеристики поставки	Применимость
я	Заготовки из одной марки стали	Химический анализ — каждая плавка	Химический состав	Для фланцев PN ≤ 2,5 DN ≤ 300 для жидких рабочих сред, не относящихся к опасным веществам
II	Заготовки из стали одной марки, подвергнутые совместной термообработке	Химический анализ — каждая плавка. Измерение твердости — 5% партия, но не менее 5 шт. IWC по запросу	Химический состав. Твердость	Для фланцев PN ≤ 6 для всех DN и для фланцев PN ≤ 16 DN ≤ 300 для неопасных сред
III	Заготовки из стали одной марки, термически обработанные по одному режиму	Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Нетормозное управление — по требованию заказчика. IWC по запросу	Химический состав. Твердость	Для фланцев PN ≤ 25 все DN для неопасных сред. Для фланцев PN ≤ 6 DN ≤ 150  для жидких рабочих сред, связанных с опасными веществами
IV		Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Механические свойства — 1% от каждого набора, но не менее 2 шт. Неразрушающий контроль — каждая штука. IWC по запросу	Химический состав. Твердость. Механические свойства (предел текучести, относительное сужение, ударная вязкость). Устойчивость к ICC	Для фланцев PN ≤ 160 все DN для всех сред
В	Каждая заготовка по отдельности	Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Механические свойства — каждая заготовка. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
