Сталепрокатный стан: Прокатный стан – виды, конструкция, изготовление

Прокатный стан: тематические новости металлургии. — Новости металлургии

Металлоснабжение и сбыт

Switch to English

Подписаться на RSS Установить на свой сайт E-mail подписка Подписка на журнал

ArcelorMittal заказала прокатный стан для завода в Бразилии

• Danieli
• Бразилия
• Италия
• ArcelorMittal
• сортовой прокат
• новые мощности
• фасонный прокат
• прокатный стан
• новое оборудование

Корпорация ArcelorMittal заказала итальянскому производителю металлургического оборудования Danieli прокатный стан и нагревательную печь с шагающим подом для завода Barra Mansa Works в Бразилии.

Производственная мощность стана составит 400 тыс. т в год. На нем планируется выпускать широкий сортамент фасонного и сортового проката средних размеров длиной от 4,3 до 15 м. В частности, в перечень предполагаемых видов продукции войдут круги, квадраты, полосы, уголок, швеллер, балка и специализированные …

10 апреля 2022 г., 06:11   прокомментировать

Польский производитель сортового проката заказал Danieli две производственные линии

• Danieli
• Италия
• Польша
• сортовой прокат
• новые мощности
• фасонный прокат
• прокатный стан
• новое оборудование

Польская компания Cognor, выпускающая арматуру и сортовой прокат, включая высококачественный, заказала итальянскому поставщику металлургического оборудования Danieli две новых производственных линии для своего завода в Кракове. Первая линия будет выпускать арматуру толщиной от 8 до 20 мм в бунтах весом до 3,5 тонн. Между нагревательной печью и прокатным станом поставят две новые черновые клети. Стан дополнят четырьмя новыми клетями, двумя моталками и прочим оборудованием. Ввод в строй новой …

07 мая 2022 г., 10:05   прокомментировать

Расширен перечень оборудования, не облагаемого НДС

• НДС
• Оборудование
• прокатный стан
• газотурбинные установки
• рельсобалочный стан
• Строительство

В перечень оборудования, ввоз которого освобождается от налога на добавленную стоимость (НДС), внесены новые позиции. Постановление об этом подписал Председатель Правительства Михаил Мишустин. Речь идёт о технологическом оборудовании, аналоги которого не производятся в России. В частности, это комплекс оборудования для производства крупногабаритных железобетонных модулей для жилищного строительства. Также в перечень добавлена линейка оборудования, необходимого для изготовления плит МДФ. Освобождение …

30 мая 2022 г., 13:16   прокомментировать

Danieli поставит инновационный прокатный стан на германский мини-завод

• Danieli
• Германия
• Италия
• арматура
• прокатный стан
• новое оборудование

Итальянская металлургическая группа Feralpi выдала заказ производителю металлургического оборудования Danieli на поставку инновационного прокатного стана на завод ESF Elbe-Stahlwerke в восточногерманской земле Саксония.

На этой линии будет выпускаться арматура в мотках весом до 8 тонн. Диаметр проката может варьироваться от 8 до 25 мм. Об ее производственной мощности не сообщается, но в 2019 г. руководство группы сообщало о намерении увеличить производительность ESF Elbe-Stahlwerke от нынешних …

16 мая 2022 г., 09:03   прокомментировать

Популярные темы

статистикасанкцииновые мощностиавтомобилестроениеЦеныТМКСудостроениеСтроительствоСеверстальРоссийский рынок металловПрогнозыМировой рынок сталиМеталлоконструкцииМеталл-ЭкспоМедьММККитайАлюминийАвтопромtelegram

Другие темы новостей

Опрос МСС

Что будет происходить в РФ на спотовом рынке металлов в 2023 г.? (можно выбрать несколько вариантов)

(проводится с 24-01 по 19-02-2023)

Никаких существенных изменений не будет
Усилится конкуренция на споте из-за проблем на внешних рынках
Региональные трейдеры будут диверсифицировать свой бизнес за счет металлосервиса и различных услуг
Усилится процесс слияний и поглощений
Сетевые независимые трейдеры будут развивать металлопереработку и производство различных видов продукции
Сбытовые сети металлургов усилят свое присутствие в мелком опте и рознице





Прокатный стан и волочильный стан

Непрерывный прокатный стан для прокатки стальных обрезок. Данный прокатный стан может из неравномерного по ширине и толщине листового материала формировать круглую проволоку. Полученная прокатом проволока имеет равномерный диаметр и не имеет пустот. Традиционный прокатный стан прокатывает неравномерный размер, особенно легко создает пустоты, что снижает качество и прочность получаемой проволоки.

Технические характеристики

Габаритный размер:	5000×1500×1400 мм
Мощность:	22 кВт
Напряжение тока:	380 В
Ширина стальной полосы	≤ 25 мм
Толщина стальной полосы	≥ 2. 5 мм
Сырье:	235, 195 материал
Вес:	2.5 т
В комплекте	1 (одна) намоточная катушка
Производительность:	8 часов/3 тонны
Срок доставки товара:	30 рабочих дней

Станок для стыковой сварки

Модель:	UN-12
Принцип сварочной машины:	стыковая сварка готовой проволоке
Тип привода:	пружинный
Мощность электродвигателя:	7 кВт
Напряжение тока:	380 В
Габаритный размер:	40×35×80 см
Вес:	40 кг

Острильный станок

Модель:	NK-12
Назначение	Для предварительного уменьшения диаметра перед волочильным станом
Максимальный диаметр прокатки:	3 — 12 мм
Скорость прокатки:	60 об/мин
Вес:	120 кг
Мощность:	3 кВт
Напряжение тока:	380 В
Габаритный размер:	40×45×90 см

Большой волочильный стан

Технические характеристики

Электрический двигатель:	18. 5 кВт
Габаритный размер:	2000×1200×1200 мм
Вес:	2 т
Производительность:	8 часов/10 тонн
Срок доставки товара:	30 рабочих дней

типов прокатных станов | Ulbrich

Прокатные станы сжимают металл до одинаковой толщины, изгибают его в нестандартные формы и создают зачистку нестандартного размера. Существует множество различных типов прокатных станов, и оптимальный стан для вашего продукта зависит от металла и процесса прокатки, который будет использовать ваш производитель.

Для работы на всех рынках требуются изготовленные на заказ металлические изделия. А поскольку во многих отраслях промышленности требуется металлопрокат на заказ, эти продукты чрезвычайно распространены в повседневной жизни. В какой-то момент вы почти наверняка использовали что-то, произведенное на прокатных станах, даже если вы этого не осознавали! От вашего автомобиля до вашего мобильного телефона и ваших украшений, продукты, созданные на прокатных станах, используются каждый день.

Использование прокатного стана

Практически все металлоконструкции в той или иной степени изготавливаются на заказ. Из-за этого существует много разных типов мельниц, и каждая из них используется по-разному. Например, один стан может специализироваться на прокатке плоского проката, а другой на обработке валков с желобками. Крупный стан будет иметь более высокую грузоподъемность прокатки, но не все работы достаточно велики, чтобы требовать столько сырья.

Металлоконструкции на заказ требуют точно настроенных машин, которые могут создавать такие изделия, как проволока, полосы и полосы из различных металлов. Операция прокатки и используемое оборудование будут зависеть от того, какой материал необходим и каков будет конечный результат.

Основные типы прокатных станов

Различные типы металла и характеристики конечного продукта помогут определить, на каком типе прокатного стана будет производиться ваша продукция. Вот несколько основных типов прокатных станов:

• Непрерывный прокатный стан . Листовой металл проходит через несколько прокатных клетей, каждая из которых продавливает металл тоньше.
• Прокатный стан кластерный. Группа металлических валков выстроена в линию для прореживания.
  • Примером кластерного прокатного стана может быть 20 — Высокосортный прокатный стан . Эти станы обеспечивают впечатляющие допуски по точности за счет передачи усилия прокатки по всей ширине прокатного стана через опорный подшипник. В некоторых из них использовались передовые технологии, в том числе автоматическое управление калибром и динамическая регулировка заводной головки.
• Планетарный прокатный стан . Этот тип вальцовой мельницы в основном используется для дробления или измельчения рулонов необработанного металла.
• Двух-, трех- и четырехвалковые прокатные станы . В зависимости от количества клетей, эти станы вращаются в противоположных направлениях для прессования и чистовой обработки металла.

В дополнение к различным типам прокатных станов ваш производитель металла может использовать стан холодной или горячей прокатки для обработки определенных типов металлов и создания различных продуктов.

Как классифицируют прокатные станы

В некоторых случаях прокатные станы классифицируют по их устройству. Некоторые производители используют непрерывный прокатный стан или двух-, трех- или четырехвалковый стан для получения желаемого уникального продукта. Однако различные конфигурации станов делятся на две основные категории: станы холодной и горячей прокатки.

Способы классификации прокатных станов

Хотя существует несколько различных типов прокатных станов, их обычно классифицируют по температуре, с которой они работают: холодная или горячая.

В стане холодной прокатки металл продавливается через машину, и холод фактически закаляет металл. Этот тип вальцовой мельницы часто используется для таких материалов, как нержавеющая сталь, алюминий и титан.

Как вы могли догадаться, стан горячей прокатки нагревается для придания формы листовым металлам. Этот процесс прокатки часто используется для создания стальных двутавровых балок для строительства зданий или каркасов новых автомобилей.

Каждый процесс прокатки уникален, что позволяет сталелитейному заводу или другому производителю металла создавать широкий ассортимент продукции. Эта универсальность является лишь одной из характеристик самого процесса.

Характеристики процесса прокатки

В дополнение к получению однородных металлических листов, полос или проволоки, процесс прокатки фактически упрочняет сам металл, подвергая материал воздействию экстремально высоких или низких температур. А благодаря достижениям в области машиностроения, которые повысили производительность металлургических заводов, практически отсутствуют стоки или потери материала.

Другая характеристика процесса прокатки заключается в прокатной нагрузке стана. Небольшие машины могут одновременно обрабатывать два рулона, а более крупные — три и четыре рулона листового металла. Независимо от того, какой процесс прокатки используется, в результате получится прочный однородный продукт.

Двух-, трех- и четырехвалковые прокатные станы

Когда необходимо обрабатывать несколько металлических валков одновременно, оптимальным может быть двух-, трех- или четырехвалковый прокатный стан. Каждый из них имеет свои преимущества и недостатки, и выбор наилучшего варианта зависит от размера работы, типа металла, а также формы и размера конечного проекта.

Двухвалковые прокатные станы

Как следует из названия, в двухвалковых прокатных станах используются два прокатных валка листового металла, уложенные друг на друга на прокатной клети. Один валок проходит через машину по часовой стрелке, а другой валок движется против часовой стрелки.

Эти станы холодной прокатки отлично справляются с обработкой мягких металлов, таких как медь и свинец. А поскольку они меньше, чем трех- и четырехвалковые прокатные станы, двухвалковые модели часто дешевле, чем более крупные варианты. Однако из-за своих размеров они не всегда могут прессовать металл так тонко, как это может сделать трехвалковый прокатный стан.

Трехвалковые прокатные станы

Трехвалковые прокатные станы обычно используют два больших рабочих валка плюс опорный валок меньшего размера. Первый и третий валки вращаются в одном направлении, а средний валок вращается в противоположном направлении. Часто используемые для создания плакированного материала, эти мельницы идеально подходят для таких металлов, как сталь, алюминий и нержавеющая сталь.

Несмотря на то, что трехвалковые прокатные станы имеют много преимуществ, если вам нужна чрезвычайно малая толщина полосы, вам может потребоваться более крупная машина, такая как четырехвалковый прокатный стан.

Четырехвалковые прокатные станы

В четырехвалковом прокатном стане два рабочих валка металла располагаются вплотную к заготовке, а два больших валка располагаются в самом верху и в самом низу прокатной клети. Несмотря на свою высокую стоимость, эти массивные машины могут прессовать все виды листового металла в чрезвычайно тонкие полосы. В таких отраслях, как аэрокосмическая и военная промышленность, часто требуются точные металлоконструкции, которые обеспечивает четырехвалковый стан.

Независимо от количества рабочих валков и опорных валков фактическая конфигурация стана также является важным элементом производства металлических изделий на заказ. Тремя основными конфигурациями валковых станов являются кустовой, планетарный и непрерывный прокатный стан.

Кустовые, планетарные и непрерывные прокатные станы

Для разных металлов и количества продукции требуются разные станы. При изготовлении металлоконструкций на заказ наиболее распространены три варианта: кустовой прокатный стан, планетарный прокатный стан и непрерывный прокатный стан.

Гнездовые прокатные станы

Гнездовые прокатные станы представляют собой массивные машины. По сути, это специализированный тип четырехвалкового прокатного стана, который позволяет вам добавлять несколько больших и меньших рабочих валков листового металла в процессе прокатки. Благодаря своей прочности они часто используются для твердых металлов, таких как титановые сплавы.

Планетарные прокатные станы

Планетарные прокатные станы используются для таких процессов, как прокатка и зачистка стали. В этом оборудовании используется шлифовальный стакан для создания трения и шлифовки листового металла, проходящего через машину.

Хотя они не производят такой большой продукции, как непрерывные прокатные станы, они не требуют такого большого нагрева и приводят к очень небольшим потерям материала.

Станы непрерывной прокатки

Прокатный стан-тандем, также называемый непрерывным прокатным станом, позволяет нескольким рулонам листового металла проходить через машину без перерыва. Непрерывные прокатные станы полезны для крупных проектов и часто используются для производства большого количества сверхпрочных материалов, таких как двутавровые балки для зданий или ограждения для автомагистралей или дорог.

Эти станы отлично подходят для массового производства, поскольку они могут обрабатывать большие нагрузки прокатки. Тем не менее, они не являются экономически эффективными для небольших работ из-за труда, необходимого для их настройки, и утилит, необходимых для их запуска.

Имея широкий выбор прокатных станов, вы можете быть уверены, что получите превосходную продукцию, изготовленную по индивидуальному заказу в соответствии с вашими спецификациями.

Повышение точности с помощью усовершенствованных прокатных станов

Специализированный полосовой стан Ulbrich (USSM) — это наше первоклассное предприятие по производству полосы с набором 20-валковых, четырехвалковых станов и станов Сендзимира. Используя сильные стороны каждого из них, мы прецизионно прокатываем более 160 видов нержавеющей стали и специальных металлических сплавов, чтобы придать материалам строгие свойства и характеристики, требуемые нашими клиентами.

Если вы хотите узнать больше о станах Ulbrich и наших возможностях прецизионной прокатки, свяжитесь с нами.

Валки прокатного стана

Перейти к основному содержанию

Саммер Ши

Консультант по прокатному стану горячей/холодной прокатки

Опубликовано 21 июля 2017 г.

+ Подписаться

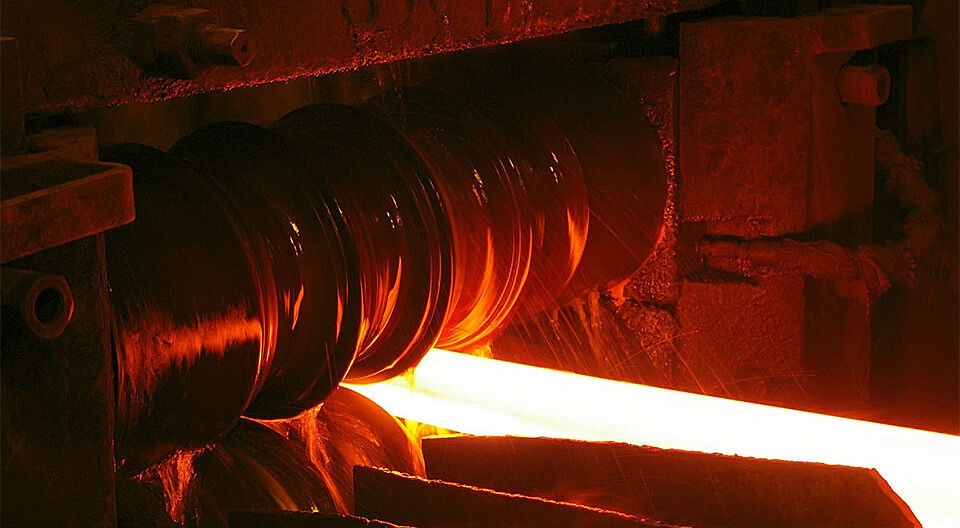

Прокатные валки являются основными и очень дорогостоящими расходными материалами в сталепрокатном цехе. Они используются для прокатки стали на прокатном стане, и их производительность зависит от многих факторов, включая используемые материалы и нагрузки, которым они подвергаются во время эксплуатации. На конструкцию валка влияют ограничения, накладываемые нагрузкой прокатки, прочностью валка и крутящим моментом, доступным для прокатки. В случае плоской прокатки на нее также влияет допуск на изгиб валков и искривление валков. Конструкция ролика рассчитана на нагрузку и крутящий момент, необходимые для любого прохода. Кроме того, необходимо обеспечить, чтобы физические размеры и материал валка были способны выдерживать самые большие нагрузки, возникающие в процессе прокатки. Другим важным фактором, влияющим на срок службы валков, являются износостойкие свойства материала валков.

В металлообработке прокатка – это процесс формовки металла, при котором металлическая заготовка пропускается через одну или несколько пар валков для уменьшения толщины и придания ей однородности. Концепция похожа на раскатывание теста. Прокат классифицируют по температуре прокатываемого металла. Если температура металла выше температуры его рекристаллизации, тогда этот процесс называется горячей прокаткой. Если температура металла ниже температуры его рекристаллизации, процесс называется холодной прокаткой. С точки зрения использования, горячая прокатка обрабатывает больше тоннажа, чем любой другой производственный процесс, а холодная прокатка обрабатывает наибольший тоннаж из всех процессов холодной обработки. Прокатные клети, удерживающие пары валков, сгруппированы в прокатные станы, которые могут быстро обрабатывать металл, обычно сталь. , в такие продукты, как конструкционная сталь (двутавровые балки, уголки, швеллеры и т. д.), пруток и рельсы. На большинстве сталелитейных заводов есть прокатные цеха, которые перерабатывают литейные полуфабрикаты в готовую продукцию.
