конструкционная углеродистая сталь обыкновенного качества

Главная / Конструкционная сталь / Конструкционная углеродистая сталь обыкновенного качества / БСт4пс

  • Конструкционная сталь

Характеристика стали марки БСт4пc

БСт4пс — Сталь конструкционная углеродистая обыкновенного качества, ограниченно сваривается, сварка осуществляется без подогрева и без последующей термообработки, способы сварки: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС. Для толщины более 36 миллиметров рекомендуется подогрев и последующая термообработка, не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Обрабатываемость резанием в горячекатаном состоянии при НВ 152 и σв=420 МПа, Kυ тв.спл. = 1,7 и Kυ б.ст. = 1,7, нашла свое применение в сварных, клепаных и болтовых конструкциях повышенной прочности в виде сортового, фасонного и листового проката, а также для малонагруженных деталей типа валов, осей, втулок. Используется в производстве двутавров, угловой стали, швеллеров. Ковку производят при температурном режиме от 1280 до 800 0С, охлаждение производят на воздухе.

Расшифровка стали марки БСт4пc

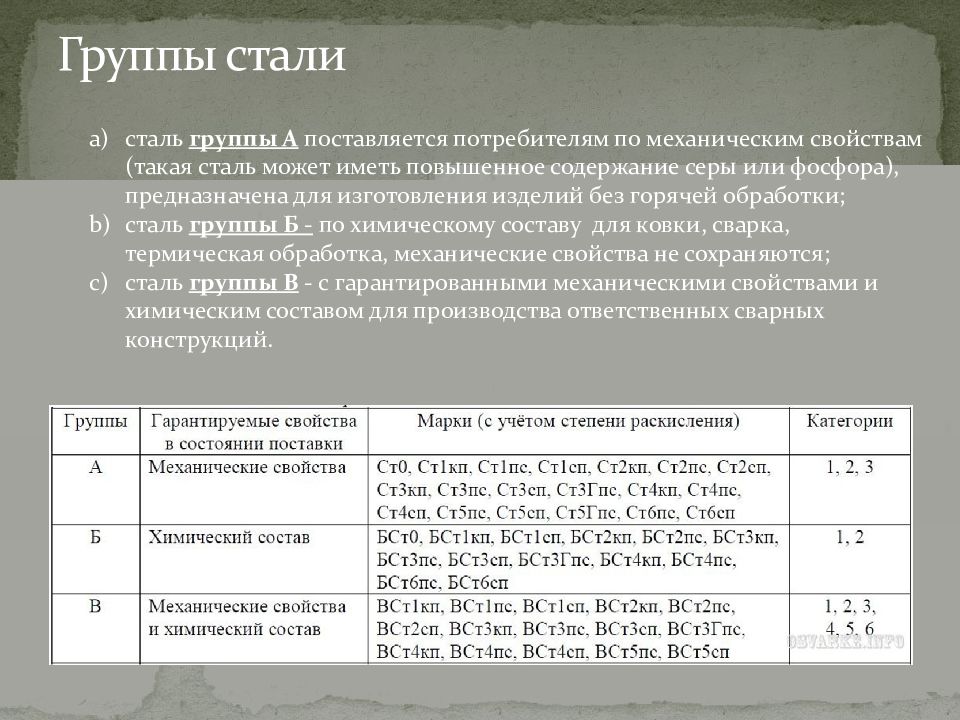

Расшифровка стали: Буква Б стоящая в начале обозначает группу стали котороя опреедляет кретерии предела прочности для химсостава. Сталь, в наименовании начинющиеся с буквы Б поставляется с гарантированным химическим составом, прочность на 20 МПа ниже, чем сталь группы А, так же может отличаться механическими свойствами от группы А. Буква Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. Буквы после номера марки обозначают степень раскиcления: пс — полуспокойная. Стали первой группы, такие как БСт4сп поставляются без оглядки на  механические характеристики, где они не очень важны, определяющим является доля и виды добавок, присутствующих в металле. Их доля строго регламентирована государственным стандартом, используются в основном без термической обработки.

Поставка БСт4пс

Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые  неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80

Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения,
 ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные.

В20 — Классификация, номенклатура и общие нормы  ГОСТ  380-2005;
В22 — Сортовой и фасонный прокат  ГОСТ  8510-86;   ГОСТ  535-2005;   ГОСТ  8239-89;   ГОСТ  2879-2006;   ГОСТ  2591-2006;   ГОСТ  2590-2006;   ГОСТ  8240-97;   ГОСТ  19425-74;   ГОСТ  19240-73;   ГОСТ  8509-93;   ГОСТ  11474-76;   ГОСТ  9234-74;   ГОСТ  5422-73;
В23 — Листы и полосы  ГОСТ  103-2006;   ГОСТ  14918-80;   ГОСТ  19903-74;   ГОСТ  16523-97;   ГОСТ  14637-89;
В24 — Ленты  ГОСТ  6009-74;   ГОСТ  3560-73;
В42 — Рельсы. Накладки. Подкладки. Костыли  ГОСТ  22343-90;   ГОСТ  16277-93;   ГОСТ  12135-75;   ГОСТ  8194-75;   ГОСТ  8142-89;   ГОСТ  7056-77;   ГОСТ  5812-82;   ГОСТ  3280-84;
В62 — Трубы стальные и соединительные части к ним  ГОСТ  8646-68;   ГОСТ  8644-68;   ГОСТ  8642-68;   ГОСТ  3262-75;   ГОСТ  10705-80;   ГОСТ  8645-68;   ГОСТ  8638-57;   ГОСТ  13663-86;   ГОСТ  10707-80;   ГОСТ  8639-82;

Химический состав стали БСт4пc

CSiMnNiSPCrNCuAs
0. 05 — 0.170.070.4 — 0.7до 0.3до 0.05до 0.04до 0.3до 0.008до 0.3до 0.08

Температура критических точек БСт4пc

Критическая точка Температура
Ac1735
Ac3(Acm)840
 Ar3(Arcm825
Ar1680

Физические свойства стали БСт4пc

TемператураE 10— 5a 10 6lrCR 10 9
ГрадМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град)Ом·м
20   7850

При температуре +20 0С плотность стали составляет 7850 кг/м3

Технологические свойства стали БСт4пс

        Свариваемость:    ограниченая
        Флокеночувствительность:    не чувствительна.
        Склонность к отпускной хрупкости:    не склонна.

Предел выносливости стали марки БСт4пc

 σ-1, МПаσB, МПа
196-235410-530

Зарубежные аналоги стали марки БСт4пc

СШАA570Gr.40, A573Gr.70, A611Gr.D, G10200, GradeD, K02702
Германия1.044, Fe430B, Fe430D1, S275J0H, S275J2G3, S275JR, St44-2, St44-3, USt42-2
ЯпонияSM400A, SM400B, SM400C, SN400B, SN400C, SN490B, SN490C, SS400, SS41, STK400, STKM19C, STKR400
ФранцияE28-2, E28-3, E28-4, S275JR
Англия1449-4325HR, 4360-43B, 4360-43C, 43B, 43C, 43D, CEW4, ERW4, Fe430BFN, Fe430D1FF, HFS4, HFW4, HS, S275J2G3, S275JR, S275N, SAW4
Канада260W, 300W
ЕвросоюзFe42-3FN, Fe42B1FN, Fe42B1FU, Fe42B3FN, Fe42B3FU, S275J0, S275J2G3, S275JR
ИталияFe430B, Fe430BFN, Fe430CFN, Fe430DFF, S275JR
БельгияFE430BFN, FE430D1FF
ИспанияAE275B, AE275D, Fe430BFN, Fe430D1FF, S275JR
КитайQ225, Q255A
Швеция1411, 1412, 1414
БолгарияBSt4ps, S275JR, WSt4ps
ВенгрияFe275B, FK, S275JR
ПольшаSt4SY
РумынияOL42. 1
Чехия11423, 11443
Юж.КореяSTKM19C

  • Конструкционная сталь
  • Инструментальная сталь

конструкционная углеродистая сталь обыкновенного качества

Механические свойства стали 10ХСНД определяется входящими в состав сплава химическими элементами. Основные механические свойства при температуре в 20 °С находятся в пределах следующих значений:

Механические свойства марки 10ХСНД

Все приведенные характеристики удовлетворяют требованиям, установленным ГОСТ для всего сортамента стали 10ХСНД .

Скачать ГОСТ 19281-2014

К достоинствам стали 10ХСНД можно отнести:

  • устойчивость к длительному воздействию высоких и низких температур;
  • хорошие показатели прочности;
  • высокая износоустойчивость;
  • отличная свариваемость.

В России и СНГ принята буквенно-цифровая система, цифрами обозначается содержание элементов стали, а буквами — наименование элементов. Обозначение и расшифровка марок сталей приведена ниже.

Буквенные обозначения применяются также для указания способа раскисления стали; КП — кипящая сталь, ПС — полуспокойная сталь, СП — спокойная сталь.

Существуют определенные особенности обозначения для разных групп сталей строительных, конструкционных, нержавеющих, инструментальных и пр.

Общими для всех обозначениями являются буквенные обозначения легирующих элементов: Н — никель, Х — хром, К — кобальт, М — молибден, В — вольфрам, Т — титан, Д — медь, Г — марганец, С — кремний.

Конструкционные стали обыкновенного качества нелегированные

(ГОСТ 380-94) обозначают буквами СТ., например СТ. 3. Цифра, стоящая после букв, условно обозначает процентное содержание углерода стали.

Конструкционные нелегированные качественные стали

(ГОСТ 1050-88) обозначают двузначным числом, указывающим на среднее содержание углерода в стали (например, СТ. 10). Качественные стали

Для производства котлов и сосудов высокого давления, (ГОСТ 5520-79), обозначают как конструкционные нелегированные стали, но с добавлением буквы К (например, 20К).

Конструкционные легированные стали (ГОСТ 4543-71), обозначают буквами и цифрами. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится. Качественные дополнительные показатели пониженное содержание примесей типа серы и фосфата обозначаются буквой — А или Ш, в конце обозначения, например (12 Х НЗА, 18ХГ-Ш) и т. п.

Литейные конструкционные стали (ГОСТ 977-88), обозначаются как качественные и легированные, но в конце наименования ставят букву Л. Стали строительные

(ГОСТ 27772-88), обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость, (например, С 345 Т, С 390 К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди.

Стали подшипниковые (ГОСТ 801-78), обозначаются также как и легированные, но с буквой Ш в конце наименования. Следует заметить, что для сталей электрошлакового переплава буква Ш обозначается через тире (например, ШХ 15, ШХ4-Ш). Стали инструментальные нелегированные

(ГОСТ 1435-90), делят на качественные, обозначаемые буквой У и цифрой, указывающей среднее содержание углерода (например, У7, У8, У10) и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).

Стали инструментальные легированные(ГОСТ 5950-73), обозначаются также как и конструкционные легированные (например, 4Х2В5МФ и т. п.). Стали быстрорежущие

В своем обозначении имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама, а затем буквы и цифры, определяющие массовое содержание элементов. Не указывают содержание хрома, т. к. оно составляет стабильно около 4% во всех быстрорежущих сталях и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить, что если содержание ванадия превышает 2,5%, буква Ф и цифра указываются (например, стали Р6М5 и Р6 М5Ф3).

Стали нержавеющие стандартные

(ГОСТ 5632-72), маркируют буквами и цифрами по принципу, принятому для конструкционных легированных сталей (например, 08Х18Н10Т или 16Х18Н12С4ТЮЛ).

Стали нержавеющие, нестандартные

опытные партии обозначают буквами — индексами завода производителя и порядковыми номерами. ЭИ, ЭП, ЭК — сталям выплавки , ЧС — сталям выплавки Челябинского , ДИ — сталям выплавки .

Для обозначения способа выплавки доводки названия ряда сталей дополняют буквами (например, 13Х18Н10-ВИ), что означает вакуумно-индукционная выплавка.

Способы обработки и существующие аналоги

Этот сплав достаточно легко подвергается основным способам обработки:

  • резанию;
  • сварке;
  • ковке;
  • инструментальной обработке.

Для резания, выпускаемого проката, не требуется специального прочного инструмента. Это видно из физических и механических свойств. Свариваемость такого сплава не имеет ограничений и производится всеми известными способами. Его можно подвергать ковке в интервале температур, от верхнего предела в 1200 °С до нижнего в 850 °С. Произведенные испытания после такой обработки показали, что этот металл не флокеночувствителен и не имеет склонности к отпускной хрупкости.

Сравнение стали 10ХСНД с аналогами

Однако наличие в сплаве легирующих добавок приводит к появлению специфических закалочных структур. Их образование во время сварки может привести к снижению стойкости от образования так называемых холодных и горячих трещин. Наибольшие трудности возникают при необходимости получения хорошей ударной вязкости металла в районе шва. При перегреве может снижаться стойкость к хрупкому разрушению. Это вызвано возможностью появления увеличенного аустенитного зерна.

Вместе с тем, наличие легирующих добавок, оказывает положительное влияние на стойкость к перегреву во время сварки. Особенно это характерно при таких видах сварки, как электрошлаковая. В этом случае повышается ударная вязкость непосредственно у границ образованного шва и повышает надёжность сплавления.

После проведения сварочных работ выполняют термическую обработку. При проведении такой обработки удаётся снять остаточные напряжения, которые всегда возникают при проведении сварочных операций. Кроме этого происходит улучшение структуры самого металла и образованного шва.

Сталь 40ХН2МА

40ХН2МА (40ХНМА, 40ХН2МА-Ш) — сталь конструкционная легированная с содержанием хромоникельмолибдена. Имеет заменители 30Х3МФ, 40ХГТ, 40ХГР, 45ХН2МФА.

Расшифровка марки стали 40ХН2МА: 40 — 0,40% углерода, Х — менее 1% хрома, Н2 — 2% никеля, М — менее 1% молибдена, А — высококачественная сталь (количество вредных примесей минимально). Обладает высокой прочностью, вязкостью и глубокой прокаливаемостью. Поставляется в виде сортового и фасонного проката, поковки и кованые заготовки, калиброванные прутки, шлифованные прутки и серебрянка. Сталь 40ХН2МА предназначается для изготовления различных деталей, узлов механизмов и конструкций. После улучшения применяется для изготовления тяжелонагруженных деталей, таких как: шестерни, шатуны, клапаны, коленчатые валы, болты, муфты, диски, цельнокатаные кольца, а также валки для холодной прокатки металлов. Большое количество легирующих добавок в стали 40ХН2МА повышает ее прочность и стойкость. Молибден в составе способствует снижению чувствительности к отпускной хрупкости и перегреву. Трудносвариваемая и флокеночувствительная сталь, для сварных работ не используется.

ООО «СпецГрупп-М» предлагает из наличия со склада в Москве поставку стали марки 40ХН2МА в виде кругов диаметром от 20 до 270 мм. Наша компания является прямым поставщиком металлопроката с завода-изготовителя. Поэтому цены на металлопрокат всегда низкие.

НаименованиеМарка сталиРазмерЦенаПроизводитель
Круг40ХН2МА10прайс-листБМЗ
Круг40ХН2МА15 прайс-листБМЗ
Круг40ХН2МА20 прайс-листБМЗ
Круг40ХН2МА28 прайс-листБМЗ
Круг40ХН2МА30 прайс-листБМЗ
Круг40ХН2МА32 прайс-листБМЗ
Круг40ХН2МА34 прайс-листБМЗ
Круг40ХН2МА35 прайс-листБМЗ
Круг40ХН2МА36 прайс-листБМЗ
Круг40ХН2МА40 прайс-листБМЗ
Круг40ХН2МА45 прайс-листБМЗ
Круг40ХН2МА50 прайс-листБМЗ
Круг40ХН2МА56 прайс-листБМЗ
Круг40ХН2МА60 прайс-листБМЗ
Круг40ХН2МА65 прайс-листБМЗ
Круг40ХН2МА70 прайс-листБМЗ
Круг40ХН2МА75 прайс-листБМЗ
Круг40ХН2МА80 прайс-листБМЗ
Круг40ХН2МА85 прайс-листБМЗ
Круг40ХН2МА90 прайс-листБМЗ
Круг40ХН2МА95 прайс-листБМЗ
Круг40ХН2МА100 прайс-листБМЗ
Круг40ХН2МА105 прайс-листБМЗ
Круг40ХН2МА110 прайс-листБМЗ
Круг40ХН2МА115 прайс-листБМЗ
Круг40ХН2МА120 прайс-листБМЗ
Круг40ХН2МА125 прайс-листБМЗ
Круг40ХН2МА130 прайс-листБМЗ
Круг40ХН2МА135 прайс-листБМЗ
Круг40ХН2МА140 прайс-листБМЗ
Круг40ХН2МА145 прайс-листБМЗ
Круг40ХН2МА150 прайс-листБМЗ
Круг40ХН2МА155 прайс-листБМЗ
Круг40ХН2МА160 прайс-листБМЗ
Круг40ХН2МА170 прайс-листБМЗ
Круг40ХН2МА180 прайс-листБМЗ
Круг40ХН2МА190 прайс-листБМЗ
Круг40ХН2МА200 прайс-листБМЗ
Круг40ХН2МА210 прайс-листБМЗ
Круг40ХН2МА220 прайс-листБМЗ
Круг40ХН2МА230 прайс-листБМЗ
Круг40ХН2МА240 прайс-листБМЗ
Круг40ХН2МА250 прайс-листБМЗ
Круг40ХН2МА260 прайс-листБМЗ
Круг40ХН2МА270 прайс-листБМЗ
Круг40ХН2МА280 прайс-листБМЗ
Круг40ХН2МА290 прайс-листБМЗ
Круг40ХН2МА300 прайс-листБМЗ
Круг40ХН2МА310 прайс-листБМЗ
Круг40ХН2МА320 прайс-листБМЗ
Круг40ХН2МА330 прайс-листБМЗ
Круг40ХН2МА340 прайс-листБМЗ
Круг40ХН2МА350 прайс-листБМЗ
Круг40ХН2МА360 прайс-листБМЗ
Круг40ХН2МА370 прайс-листБМЗ
Круг40ХН2МА380 прайс-листБМЗ
Круг40ХН2МА390 прайс-листБМЗ
Круг40ХН2МА400 прайс-листБМЗ
Круг40ХН2МА420 прайс-листБМЗ
Круг40ХН2МА450 прайс-листБМЗ
Круг40ХН2МА500 прайс-листБМЗ
Круг40ХН2МА520 прайс-листБМЗ
Круг40ХН2МА550 прайс-листБМЗ
Круг40ХН2МА600 прайс-листБМЗ

Расшифровка стали марки БСт2сп

Расшифровка стали: Буква стоящая в начале обозначает группу стали котороя опреедляет кретерии предела прочности для химсостава, если буквы нет, тогда такая сталь относится к группе Б. Сталь, в наименовании начинющиеся с буквы Б поставляется с гарантированным химическим составом, прочность на 10-20 МПа ниже, чем сталь группы А, так же может отличаться механическими свойствами от группы А. Буквы Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. Буквы после номера марки обозначают степень раскиcления: сп — спокойная. По цене спокойные стали стали дороже чем полуспокойные и кипящие. Спокойная сталь – это сталь полученная в результате раскисления. Получается при раскислении алюминием, марганцем и кремнием. В ней настолько снижен уровень кислорода, что в процессе обработки металла между углеродом и кислородом никакой реакции не возникает а наличие неметаллических шлаков и их включение свидено к минимому. Спокойная сталь отличается плотной структурой, у нее хорошие механические свойства. Она менее склонна к отрицательным реакциям на нагревание при сварке и к старению. Особенности однородной гомогенной микроструктуры придают сплаву максимальную устойчивость к коррозии и пластичность.

Как читать коды самозажимных креплений

Самозажимные застежки являются важной частью нестандартных корпусов и деталей из листового металла. Они решают многие проблемы монтажа компонентов. Кроме того, самозажимные застежки обеспечивают высокое сопротивление выталкиванию и выкручиванию, а также прочную резьбу в очень тонком материале. Поскольку самозажимные крепления состоят из меньшего количества деталей, для окончательной сборки вам не потребуются дополнительные крепежные детали, такие как шайбы и ослабленные гайки. Это дает вам оптимизированную конструкцию с меньшим общим временем сборки (и, соответственно, низкими затратами на установку). Хотите знать, как читать коды самозажимных креплений? Вы попали в нужное место. В этом блоге мы покажем, как их быстро расшифровать.

Вы, наверное, слышали об аббревиатуре PEM от Penn Engineering & Manufacturing Corp. , ведущего мирового производителя самозажимных креплений.

Если вы когда-либо смотрели на артикул самозажимной застежки, вы, вероятно, замечали серию букв и цифр внутри артикула. В этом сообщении блога будет рассмотрена каждая часть номера детали и как читать коды самозажимных креплений, чтобы вы могли быстро выбрать лучший крепеж для ваших конкретных нужд.

На картинке выше представлена ​​диаграмма разбивки наименований самозажимных креплений. В левом поле начинается тип застежки и материала, в середине — код резьбы, за которым следуют длина и отделка.

Виды застежек и материалов

Наши самые популярные самозажимные застежки — это гайки, шпильки и стойки.

Гайки

Существует шесть различных кодов, связанных с гайками: гайка из углеродистой стали (S-) и (SS-), гайка из нержавеющей стали серии 300 (CLS-), гайка из нержавеющей стали серии 400 (SP-), алюминий Гайка (CLA-), гайка с шайбой (F-).

Так, например, при вычислении кода самозажимной застежки, если вы используете алюминиевую гайку, первой частью вашего кода будет CLA.

Код в Fastener Name . Гайка
SP- 400 серия из нержавеющей стали гайки
CLA- Алюминиевая гайка
F- Flush NUCK

Studs

Studs . Они включают углеродистую сталь и шпильку с потайной головкой (FH-), нержавеющую сталь серии 300 и шпильку с потайной головкой (FHS-), нержавеющую сталь серии 400 и шпильку с потайной головкой (Fh5-).

Код в названии крепежа Значение
FH — Углеродочная сталь, шпилька с головкой промывки
FHS — 300 Series Stainless, Flush Head Stud
FH5 — 4003. SENTLESS SENTLESS, Flash Plasd, Flash Plate, Flash Plasd, Flash Plasdless, Flash Plase. Стойки

Подобно гайкам, самозажимные стойки также имеют шесть различных кодов материалов: углеродистая сталь и стойка со сквозным отверстием (SO-), нержавеющая сталь серии 300 и стойка со сквозным отверстием (SOS-), серия 400 из нержавеющей стали и сквозная Стойка для отверстий (SO4-), углеродистая сталь и глухая стойка (BSO-), серия 300 из нержавеющей стали и глухая стойка (BSOS-), серия 400 из нержавеющей стали и глухая стойка (BSO4-).

.
Код в Fastener Name Значение
SO- Carden Steel, Thru-Hole STANTOFF
SOOS- 3 3 3 3 3 3.Shorless DOFPAFFISLASPLASS,

, THRAFFOFF DOFF DOFF DOFF DOFF DOFF DOFF DOFPAFFIRSLASS,
SO4 – Серия 400 Нержавеющая сталь, сквозная стойка
BSO – Углеродистая сталь, глухая стойка
BSOS – Серия Blind, стойка Blind0030
BSO4 – Серия 400 из нержавеющей стали, глухая стойка

Код резьбы

Двигаемся дальше, у нас есть вторая часть кода, это код резьбы. Код резьбы определяет внутреннюю или внешнюю резьбу самозажимных креплений. Они будут либо имперскими, либо метрическими.

Обычно код такой же, как и у потока, только без «-». Например, самозажимной крепеж с резьбой 4-40 будет XXX-440-XXX).

The most common threads we use are:

  • 4-40
  • 6-32
  • 8-32
  • 10-32
  • 10-24
  • 1/4-20
  • M3
  • M4
  • M6

Код длины

Код длины указывает длину стойки или шпильки или длину хвостовика самозажимных гаек.

СОВЕТ: Самозажимные крепежные детали с цинковым покрытием будут иметь «Zi» после кода длины (XXX-XXX-1Zi).

Гайки

Код длины самозажимных гаек указывает длину хвостовика. Как правило, чем длиннее стержень, тем больше усилий требуется, чтобы выбить застежку с места. Однако при увеличении длины стержня увеличивается и минимальная толщина листа крепежного изделия. Гайки имеют четыре различных кода хвостовика, как указано ниже в таблице.


Код хвостовика Минимальная толщина листа
-0 0.030″
-1 0.040″
-2 0.056″
-3 0.090″

Studs

Код длины шпилек измеряется с шагом 1/16″ для дюймовых крепежных изделий и миллиметрами для метрических крепежных изделий. Длина шпильки – это ее фактическая длина. Шпильки имеют три разных кода длины.

Для британских единиц с дробной длиной 4/16″ (1/4″) и десятичной дюймовой длиной 0,250″ код длины будет -4. Для дробной длины 6/16″ (3/8″) и десятичной длины дюйма 0,375” код длины равен -6. Наконец, если дробная длина равна 8/16″ (1/2″) и 0,500″ для десятичной длины в дюймах, код длины будет -8.

Изменения для метрических креплений. Если бы длина шпильки была 6 мм, а десятичная длина в дюймах была бы 0,236», то код длины был бы -6. Для длины шпильки 8 мм и десятичной длины в дюймах 0,315” код длины равен -8. Наконец, если длина вашей шпильки достигает 10 мм, а десятичная длина дюйма составляет 0,394, код длины будет -10.

Британские единицы
. 9003. 8
Код длины Дробная длина Десятичная длина в дюймах
-4 4/16 ″ (1/4 ″) 0,250 ″
-6 6/16 ″ (3/8 ″) 0,375 ″
8/16″ (1/2″) 0. 500″
Metric
Length Code Fractional Length Decimal Inch Length
— 6 6 мм 0,236″
-8 8 мм 0,315 ″
-10 0,394 ″

СТАВКА

СТАНД

. застежки. Как и в случае со шпильками, код длины метрических стоек измеряется в миллиметрах и является фактическим размером крепежа.

Для имперских единиц, если дробная длина равна 10/32″ (5/16″), а десятичная длина в дюймах равна 0,312″, тогда код длины будет -10. Для дробной длины 12/32″ (3/8″) и десятичной длины в дюймах 0,375″ код длины равен -12. Код длины 14/32″ (7/16″) и 0,437″ для десятичной длины в дюймах код длины будет равен -14. Наконец, если дробная длина равна 16/32″ (1/2″), а десятичная длина в дюймах равна 0,500″, тогда код длины будет равен -16.

Переходя к метрической стороне вещей, если зазор составляет 6 мм длины и 0,236 дюйма десятичной длины, код длины равен -6. Длина зазора 8 мм и десятичная длина дюйма 0,315», код длины — -8. Наконец, если длина зазора составляет 10 мм и 0,394 дюйма в десятичной дроби, код длины равен -10.

Британские единицы
Код длины Дробная длина Десятичная длина в дюймах
-10 10/32″ (5/16″) 0.312″
-12 12/32″ (3/8″) 0. 375″
-14 14/32″ (7/16″) 0.437″
-16 16/32″ (1/2″) 0.500″
Metric
Length Код Дробная длина Десятичная длина в дюймах
-6 6mm 0.236″
-8 8mm 0.315″
-10 10mm 0.394″

Finishes

Self-clinching fasteners может быть либо необработанным, либо обработанным отделкой, гальванопокрытием или покрытием. Эти отделки не только обеспечивают эстетические преимущества, но и могут обеспечить определенный уровень коррозионной стойкости.

Вот типы кодов покрытия, которые вы увидите в виде суффикса в конце кода застежки:

Цинковое покрытие
  • Zinc Plus Прозрачный шестивалентный свободный хромат – Суффикс детали ZI
  • Zinc Plus Желтый шестивалентный свободный хромат – Суффикс детали ZC
  • Zinc Plus Прозрачный трехвалентный хромат Plus Герметик/смазка Plus7 Chromate – Суффикс детали LZ 90 Конверсионные покрытия – Суффикс детали ZB и BZ
Никелирование
  • Блестящий никель поверх меди Flash – Суффикс детали CN
  • Химическое никелирование поверх меди поверх никелирования – Суффикс детали NC
  • Полублестящий никель – Суффикс детали N
  • Полублестящий химический никель – Суффикс детали EN
Электро-олово/паяные покрытия
  • Электро-олово с прозрачным консервирующим покрытием – Суффикс детали ET (DT)

    8 Электро -Припой – Суффикс детали (ES)
Сухая пленочная смазка
  • Carbowax™ – Суффикс детали CW
  • Сухая пленочная смазка на основе дисульфида молибдена – Суффикс детали MD
  • Твердая пленочная смазка (используется на M45459/M4593838/11 Locknuts)
Cadmium Plating
  • Cadmium Plus Clear Chromate – Part Suffix CI
  • Cadmium Plus Metric Blue Chromate – Part Suffix CB
  • Cadmium Plus Olive Drab Chromate – Part Suffix CO
  • Cadmium Plus Yellow Chromate – Суффикс детали C
  • Кадмий без финишного покрытия – Суффикс детали CD
Черный нитрид

Черный нитрид и сухое на ощупь масло – Суффикс детали BN

Одно важное примечание – если вам требуется соответствие RoHS для ваших нестандартных деталей и корпусов, I настоятельно рекомендуем вам проверить веб-сайт Penn Engineering, чтобы убедиться, что конкретный крепеж в вашей конструкции соответствует вашим требованиям соответствия RoHS.

Заключение

Один удобный совет для запоминания, как читать коды самостоятельных застежков.

Самозажимные застежки являются одним из наиболее полезных компонентов фурнитуры, имеющихся в распоряжении проектировщика. Здесь, в Protocase, мы гарантируем, что у нас есть широкий выбор самозажимных гаек, стоек, шпилек и других типов крепежа, чтобы вы могли создать, рассчитать и заказать конструкцию, соответствующую вашим конкретным требованиям и применению.

У вас есть вопрос по дизайну или варианту корпуса, детали или панели, с которым вы готовы работать дальше? Мы здесь, чтобы помочь. Свяжитесь с нами, чтобы связаться с вашим менеджером по работе с клиентами Protocase (или перейдите непосредственно к нашей форме запроса предложения, чтобы начать свое ценовое предложение).

Если вы хотите узнать больше о самозажимных застежках, мы вам поможем. Перейдите по этим ссылкам, чтобы получить еще более полное представление:

  • Руководство по самозажимным крепежным элементам: прекрасное руководство по основам, в котором представлен обзор всех ключевых самозажимных крепежных элементов, которые есть на нашем складе в Protocase, и их уникальные варианты использования. .
  • Proto Tech Tip — Самозащелкивающиеся застежки: 2-минутный видеогид по нашим защелкивающимся застежкам.
  • Ключевые различия между застежками с заподлицо и со скрытой головкой: сообщение в блоге, в котором рассматриваются различия между застежками с заподлицо и со скрытой головкой, а также описываются сценарии, в которых один тип полезен, а не другой.
  • Советы по включению самозажимных креплений в ваш дизайн: Коди показывает примеры того, как самозажимные застежки могут быть включены в ваш дизайн, и советы по доступности.
  • Шипы и стойки: обзор основных различий между самозакрепляющимися шипами и самозакрепляющимися стойками.

Наконец, если вы еще этого не сделали, посетите наш веб-сайт, чтобы ознакомиться с полным списком всех самозажимных креплений, которые есть на складе Protocase, а также варианты, которых нет в наличии, но которые можно заказать. в для дополнительного времени выполнения заказа и стоимости.

Удачного проектирования!

Мои украшения настоящие или поддельные?

Руководство по интерпретации штампов и маркировок.

Многие из наших клиентов спрашивают нас, как мы можем определить, является ли что-то золотом, прежде чем мы проведем какие-либо химические тесты. Что ж, многое зависит от опыта, но есть несколько вещей, на которые вы можете обратить внимание, чтобы определить, сделан ли ваш предмет из драгоценных металлов. Одна из первых вещей, на которые мы обращаем внимание при сортировке ювелирных изделий, — это магниты каких-либо предметов. Есть только три ферромагнитных элемента: железо, никель и кобальт. Если предмет является магнитным, то это потому, что он состоит в основном из одного из тех трех элементов, которым чаще всего является железо. Таким образом, самый простой способ отсортировать множество украшений — это использовать очень сильный (редкоземельный) магнит, чтобы отсеять все магнитные предметы. Мы используем магниты из старых жестких дисков. Даже если предмет слегка магнитится, он, скорее всего, не содержит драгоценных металлов. Есть исключения из этого правила; если на предмете есть четкая маркировка, но он все еще магнитный, попросите эксперта помочь вам определить, настоящий ли он.

После того, как мы удалили все магнитные предметы из стопки, мы ищем штампы и маркировку на предметах. Почти все украшения из драгоценных металлов имеют какую-либо маркировку. На цепочках маркировка обычно находится на застежке или рядом с застежкой, а на кольцах маркировка находится на внутренней стороне кольца. Часто люди находят штамп, но не знают, что означают штампы. Мы пройдемся по каждому драгоценному металлу и перечислим наиболее распространенные марки для различных сортов золота. Я уверен, что мы пропустим некоторых, но это должно помочь вам лучше понять, что все это значит. Помните, только потому, что это старый металл, не означает, что это драгоценный металл.

Золото

Многие марки просты для чтения и понимания, например: 10K, 14K, 18K и т. д., но иногда вместо класса в каратах указано всего 3 цифры. Три числа, которые вы можете увидеть, на самом деле представляют собой просто десятичное число, обозначающее количество карат предмета. Поскольку 24-каратная проба является самой чистой (24 части из 24 частей являются золотом), мы можем вычислить процентное содержание золота в других пробах. Итак, теперь мы знаем, что 10-каратное изделие — это 10/24 золота. 10 разделить на 24 — это 0,417 или 41,7% золота. Этот процент часто обозначается тремя цифрами на кольце из 10-каратного золота, 417. То же самое верно и для всех других сортов карата.

  • 8K или 333
  • 9К или 375
  • 10К или 417
  • 12 карат или 500 (12 карат встречается редко и обычно заполняется золотом)
  • 14К или 585
  • 18К или 750 (18-каратное золото чаще всего имеет маркировку 750)
  • 20K или 833 или 830
  • 21К или 875
  • 22К или 916
  • 23К или 950
  • 24К или 999 или 9999

Иногда за штампом в каратах следуют другие буквы, такие как P, GP, HGE, RGP и GF.
Эти штампы означают:

  • P после штампа типа «14KP» означает 14-каратный отвес. Причина, по которой это обозначено таким образом, состоит в том, чтобы сообщить вам, что в предмете ровно 58,5% золота. Не все 14-каратные изделия являются 14-каратными. Пока предмет выше 13 карат или 54,2% золота, ювелир может по закону отметить предмет 14 карат.
  • GP после штампа означает позолоту, «18K GP» означает, что предмет гальванически покрыт 18-каратным золотом.
  • HGE расшифровывается как «High Grade Electroplate», «18K HGE» означает, что предмет гальванически покрыт 18-каратным золотом.
  • RGP означает «скрученная золотая пластина». Часто встречается как «10K RGP» или «1/30 10K RGP». Этот термин обычно штампуется на часах и представляет собой очень тонкий слой золота, связанный с основным металлом. В этом типе изделий больше золота, чем в изделиях с гальваническим покрытием, но это все же не чистое золото.
  • GF означает золотое наполнение. Он может быть помечен как «10K GF» «1/20 10K GF». Иногда на изделии после штампа нет маркировки GF, а только «1/10 14K», что также означает наполнение золотом. Изделия с золотым наполнением аналогичны изделиям RGP тем, что золото находится в тонком слое, связанном с поверхностью основного металла. Дробь перед числом карат указывает на то, сколько золота на самом деле содержится в изделии. «1/20 10K GF» означает, что 1/20 или 5% веса составляет 10-каратное золото. Если вы видите маркировку 12K на предмете, это почти всегда золото.

Имейте в виду, что то, что предмет помечен, не обязательно означает, что он золотой. В этом мире есть преступники, которые ложно маркируют позолоченные и наполненные золотом украшения как изделия из чистого золота, чтобы заработать деньги. Это чаще всего встречается в туристических городах, где люди покупают украшения у уличных торговцев.

Серебро

Многие думают, что термин «стерлинговое серебро» означает чистое серебро. Это предположение неверно. Стерлинговое серебро относится к чистоте серебра. Стерлинговое серебро 92,5% серебра и 7,5% меди. Легирование небольшого количества меди серебром заставляет стерлинговое серебро тускнеть немного медленнее и делает металл более твердым и долговечным, чем чистое серебро. По большей части серебряные марки очень просты и прямолинейны. Как и в случае с золотом, серебро будет отмечено трехзначным штампом.

  • 925 или стерлингов или стер. будет отмечен для изделий из стерлингового серебра. Как было сказано выше 925 обозначает серебро 92,5%
  • 900 встречается реже, но означает 90% серебра. Сплавы с содержанием серебра 90% обычно называют монетным серебром, например десять центов, четвертаков и полдолларов США 1964 года и ранее. Столовые приборы почти всегда имеют маркировку Sterling, а не 925.
  • 800 также редко встречается и представляет собой сплав серебра довольно низкого качества. Обычно он не такой белый, как стерлинговый или чистое серебро.
  • Британские маркировки серебра называются клеймами. Это очень крошечные изображения, отштампованные на серебряных предметах, таких как чашки, миски, тарелки и т. д. Британская марка серебра представляет собой льва, обращенного влево с поднятой лапой.
  • Никель-серебро, немецкое серебро, бразильское серебро, серебро Монтаны и другие _______ Маркировка серебром относится к сплаву никеля и меди для получения металла серебристого цвета. Эти предметы очень распространены, и вы должны быть осторожны при их покупке, потому что слово «серебро» в маркировке относится только к цвету, а не к элементу серебра.

Столовые приборы почти всегда имеют маркировку Sterling, если это цельное серебро. В 99% случаев, если где-то на изделии нет штампа с надписью «Стерлинг», предмет просто посеребренный. Многие люди видят штампы на столовых приборах, такие как «Роджерс 1847», и думают, что ложка или вилка, отмеченные этим, были сделаны в 1847 году, поэтому они ДОЛЖНЫ быть

серебряными. Знак 1847 на самом деле относится к году основания компании Rogers Bros. и не имеет ничего общего с годом ее создания. На множестве столовых приборов, тарелок, мисок, чашки, тарелки и т. д. вы увидите маркировку с надписью «EPNS», что означает гальванопокрытие нейзильбером. Есть много посеребренных маркировок, но вот некоторые из них:

  • EPNS или EP
  • A1 означает серебряную пластину высокого качества или что изделие было покрыто один раз
  • AAA означает высококачественную серебряную пластину
  • .
  • XXX означает, что предмет был покрыт 3 раза
  • A4 означает, что изделие было покрыто металлом четыре раза. Мы видели отметку как высокую как A12 означает, что он был покрыт 12 раз.
  • Пластинка означает, что она покрыта металлом.

Платина

Платина — очень редкий металл, и из-за высокой температуры плавления ее очень дорого использовать для изготовления украшений. Обычно существует только два разных сорта платины, из которых изготавливают ювелирные изделия, но для них все еще существует довольно много марок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
