Сталь состав свойства применение – состав, свойства, виды и применение. Состав нержавеющей стали

состав, свойства, виды и применение. Состав нержавеющей стали

Многие знают, что сталь - это продукт, получаемый в процессе плавки других элементов. Но каких? Что входит в состав стали? На сегодняшний день эта субстанция представляет собой деформируемый сплав железа с углеродом (его количество составляет 2,14%), а также малой долей других элементов.

Общие сведения

Стоит отметить, что сталью называют сплав, имеющий именно до 2,14% углерода в своем составе. Сплав же, в котором есть более 2,14% углерода, уже называется чугуном.

Известно, что состав углеродистой стали и обычной неодинаков. Если в обычный субстрат входит углерод и другие легирующие (улучшающие) компоненты, то в углеродистом продукте легирующих элементов нет. Если же говорить о легированной стали, то ее состав намного богаче. Для того чтобы улучшить эксплуатационные характеристики данного материала, в его состав добавляют такие элементы, как Cr, Ni, Mo, Wo, V, Al, B, Ti и др. Важно отметить, что наилучшие свойства этой субстанции обеспечиваются именно за счет добавления легированных комплексов, а не одного или двух веществ.

Классификация

Провести классификацию рассматриваемого нами материала можно по нескольким показателям:

  • Первый показатель - это химический состав стали.
  • Второй - это микроструктура, которая также очень важна.
  • Конечно же, стали отличаются по своему качеству и способу получения.
  • Также каждый вид стали имеет свое применение.

Более подробно состав можно рассмотреть на примере химического состава. По этому признаку различают еще два вида - это легированные и углеродистые стали.

Среди углеродистых сталей существуют три разновидности, главное отличие которых заключается в количественном содержании углерода. Если в состав субстанции входит менее 0,3% углерода, то ее относят к малоуглеродистой. Содержание этого вещества в районе от 0,3% до 0,7% переводит конечный продукт в разряд среднеуглеродистых сталей. Если же сплав содержит более 0,7% углерода, то сталь относится к разряду высокоуглеродистых.

С легированными сталями дела обстоят примерно также. Если в составе материала содержится менее 2,5% легирующих элементов, то он считается малолегированным, от 2,5% до 10% - среднелегированным, а от 10% и выше - высоколегированным.

Микроструктура

Микроструктура стали отличается в зависимости от ее состояния. Если сплав является отожженным, то его структура будет делиться на карбидную, ферритную, аустенитную и так далее. При нормализованной микроструктуре субстанции, продукт может быть перлитным, мартенситным или аустенитным.

Состав и свойства стали определяют принадлежность продукта к одному из этих трех классов. Наименее легированные и углеродистые стали - это перлитный класс, средние относятся к мартенситному, а высокое содержание легирующих элементов или углерода переводит их в разряд аустенитных сталей.

Производство и качество

Важно отметить, что такой сплав, как сталь, может включать и некоторые негативные элементы, большое содержание которых, ухудшает показатели продукта. К таким веществам относят серу и фосфор. В зависимости от содержания этих двух элементов состав и виды стали разделяют на следующие четыре категории:

  • Рядовые стали. Это сплав обыкновенного качества, содержит до 0,06% серы и до 0,07% фосфора.
  • Качественные. Содержание вышеуказанных веществ в этих сталях снижается до 0,04% серы и 0,035% фосфора.
  • Высококачественные. Содержат всего лишь до 0,025% как серы, так и фосфора.
  • Высшее качество сплаву присваивается в том случае, если процентный показатель содержания серы не более чем 0,015, а фосфора - не более 0,025%.

Если говорить о процессе производства рядового сплава, то чаще всего его получают в мартеновских печах или же в бессмеровских, томасовских конвертерах. Разлив данного продукта производится в большие слитки. Важно понимать, что состав стали, ее строение, а также качественные характеристики и свойства определяются именно способом ее изготовления.

Для получения качественной стали также используются мартеновские печи, однако к процессу плавки здесь предъявляют более строгие требования, чтобы получить качественный продукт.

Плавка же высококачественных сталей осуществляется лишь в электропечах. Это объясняется тем, что применение этого типа промышленного оборудования гарантирует практически минимальное содержание неметаллических добавок, то есть снижает процентное соотношение серы и фосфора.

Для того чтобы получить сплав особо высокого качества, прибегают к методу электрошлакового переплава. Производство этого продукта возможно лишь в электропечах. После окончания процесса изготовления эти стали всегда получаются только легированными.

Виды сплавов по применению

Естественно, что изменение состава стали сильно влияет на эксплуатационные характеристики этого материала, а значит меняется и сфера его использования. Существуют конструкционные стали, которые могут применяться в строительстве, холодной штамповке, а также могут быть цементируемыми, улучшаемыми, высокопрочными и так далее.

Если говорить о строительных сталях, то к ним чаще всего относят среднеуглеродистые, а также низколегированные сплавы. Так как применяются они в основном для возведения зданий, то наиболее важной характеристикой для них является хорошая свариваемость. Из цементируемой стали чаще всего изготавливаются различные детали, основным предназначением которых являются работа в условиях поверхностного износа и динамическая нагрузка.

Другие стали

К другим типам стали можно отнести улучшаемую. Этот вид сплава используют только после проведения термообработки. Сплав подвергается воздействию высоких температур для закалки, а после этого подвергается отпуску в какой-либо среде.

К типу высокопрочных сталей относят те, у которых после подбора химического состава, а также после прохождения термообработки прочность достигает практически максимума, то есть примерно вдвое больше, чем у обычного типа этого продукта.

Можно выделить также пружинные стали. Это сплав, который в результате своего производства получил наилучшие качества по пределу упругости, сопротивлению нагрузкам, а также усталости.

Состав нержавеющей стали

Нержавеющая сталь относится к типу легированных. Основное ее свойство - это высокое сопротивление коррозии, которое достигается за счет добавления такого элемента, как хром, в состав сплава. В некоторых ситуациях вместо хрома может быть использован никель, ванадий или марганец. Стоит отметить, что при плавке материала и добавлении в него нужных элементов, он может получить свойства одной из трех марок нержавеющей стали.

Состав этих видов сплава, конечно же, отличается. Самыми простыми считаются обычные сплавы с повышенной устойчивостью к коррозии 08 Х 13 и 12 Х 13. Последующие два типа этого коррозионностойкого сплава, должны обладать высоким сопротивлением не только при нормальных, но и при повышенных температурах.

fb.ru

15Углеродистая сталь обыкновенного качества общего назначения. Химический состав, свойства, обозначение, применение.

Углеродистые стали обыкновенного качества (ГОСТ 380).

Стали содержат повышенное количество серы и фосфора

Маркируются Ст.2кп., БСт.3кп, ВСт.3пс, ВСт.4сп.

Ст – индекс данной группы стали. Цифры от 0 до 6 - это условный номер марки стали. С увеличением номера марки возрастает прочность и снижается пластичность стали. По гарантиям при поставке существует три группы сталей: А, Б и В. Для сталей группы А при поставке гарантируются механические свойства, в обозначении индекс группы А не указывается. Для сталей группы Б гарантируется химический состав. Для сталей группы В при поставке гарантируются и механические свойства, и химический состав.

Индексы кп, пс, сп указывают степень раскисленности стали: кп - кипящая, пс - полуспокойная, сп - спокойная.

18. Общая характеристика процесса графитизации. Классы чугунов по структуре металлической основы. Белый и отбеленный чугун.

Графитизация – процесс образования графита в железоуглеродистых, никелевых, кобальтовых сплавах и др., в частности - в чугунах и сталях. Графитизация может иметь место в металлических сплавах, в которых углерод содержится в виде нестойких карбидов (химических соединений углерода с металлами).

При повышенных температурах карбид может полностью заменяться графитом. Скорость графитизации увеличивается с повышением температуры. Ускоряют графитизацию предварительной закалкой, деформацией, облучением. Кроме того для ускорения графитизации в сталь или чугун обычно вводят кремний или, реже, алюминий. Графитизацию чёрных (железоуглеродистых) сплавов используют при получении изделий из ковкого чугуна и графитизированной подшипниковой и штамповой стали. Графитизация стали обычно ухудшает её механические свойства (снижает прочность и пластичность). Вместе с тем графит, обладая смазочными свойствами, повышает износоустойчивость изделий. Графитизация ряда сплавов (инструментальные режущие, пружинные, котельные и др. стали) также снижает их эксплуатационные качества и поэтому является нежелательной.

В железоуглеродистых сплавах в свободном виде углерод находится в форме графита. Кристаллическая структура графита слоистая. Прочность и пластичность графита низкие. Процесс графитизации начинается при температуре выше 1130°С из расплава и при содержании углерода >0,8%. Интенсивность выделения зависит от количества углерода, скорости охлаждения, давления (при кристаллизации расплава), наличия других химических элементов.

Обычно под скоростью процесса графитизации в технологии определяется величина, обратная продолжительности отжига, обеспечивающего графитизацию.

Процесс графитизации начинается зарождением центров графитизации. Увеличению удельного числа центров графитизации в белом чугуне способствует повышение в чугуне содержания углерода, кремния и элементов, не растворяющихся в цементите и не стабилизирующих его, рафинирование чугуна от газов и инокулирующее модифицирование, выдержка чугуна при нагреве ~400°, ускоренная кристаллизация при затвердевании отливки, ускоренный нагрев и перекристаллизация (эвтектоидное превращение, закалка), деформация чугуна и др.

В процессе графитизации существенную роль играет диффузия, в первую очередь диффузия углерода.

По микроструктуре различают серый чугун (углерод в виде пластинчатого или шаровидного графита), белый чугун (углерод в виде цементита) и ковкий чугун, получаемый отжигом белого чугуна (хлопьевидный графит).

Бе́лый чугу́н - вид чугуна, в котором углерод в связанном состоянии в виде цементита, в изломе имеет белый цвет и металлический блеск. В структуре такого чугуна отсутствуют видимые включения графита и лишь незначительная его часть (0,03-0,30%) обнаруживается тонкими методами химического анализа или визуально при больших увеличениях. Основная металлическая масса белого чугуна состоит из цементитной эвтектики, вторичного и эвтектоидного цементита, а легированного белого чугуна - из сложных карбидов и легированного феррита.Отливки белого чугуна обладают износостойкостью, относительной жаростойкостью и коррозионной стойкостью. Наличие в части их сечения структуры, отличной от структуры белого чугуна, понижает эти свойства. Прочность белого чугуна снижается с увеличением содержания в нём углерода, а следовательно, и карбидов. Твёрдость белого чугуна возрастает с ростом доли карбидов в его структуре, а следовательно, и с увеличением содержания углерода.

Разновидностью белого чугуна является отбеленный чугун, который образуется при быстром охлаждении отливки. Отливки из такого чугуна (валки прокатных станов, вагонные колеса) имеют весьма твердый поверхностный слой с мягкой основной массой, т.е. структура белого чугуна постепенно переходит в серый. Марки Б1, Б2, М1, М2.

По типу структуры металлической основы (матрицы) различают — ферритный, перлитный; имеются также чугуны со смешанной структурой: например феррито-перлитные;

studfiles.net

Характеристика стали Гадфильда: состав, применение

Металлургическая отрасль - одна из важнейших составляющих ВВП каждой страны, также она производит уникальные и полезные материалы. Без производимой металлургическими заводами продукции человечество не смогло бы обойтись. Сталь – один из них. Существуют разные виды этого материала, которые применяются во многих отраслях. Сталь, которая обладает высокой пластичностью и степенью износа, она же – сталь Гадфильда, – уникальный сплав. Требования к нему регламентируются ГОСТом 977-88 и зарубежными аналогами (США, Англия, Германия, Китай, Япония, Финляндия, Испания, Корея).

История стали Гадфильда

Исходя из названия, можно утверждать, что именно Роберт Гадфильд получил этот сплав. Кем же был этот разработчик? Роберт Гадфильд – английский металлург, который получил сплав с повышенной прочностью в 1882 году. Достаточно быстро эта сталь получила распространение и оказалась весьма уникальным материалом.

После того как Гадфильд разработал уникальную сталь, его разработкой заинтересовались военные. Это неудивительно, так как подобный сплав является неотъемлемым компонентом для создания защитной экипировки для военных.

Пехотные шлемы повышенной прочности – первая защитная экипировка, в основе которой лежит сталь Гадфильда. Подобные шлемы использовались солдатами британской армии, затем разработкой заинтересовались военные США и начали их производство. До 80-х технология стали Гадфильда не изменялась. Но с 80-х годов был разработан органопластик, который по прочности не уступал материалу, разработанному британским металлургом, но был намного легче.

Шлемы для пехоты – это не единственное применение стали Гадфильда. Британская компания «Виккерс» первой начала использовать для других целей эту высококачественную сталь. Гусеничный танковый трак начали производить из сплава Гадфильда в 20-х годах. Сталь увеличила пробег танковых траков с 500 до 4800 километров. Во время Первой мировой войны подобное увеличение пробега считали чуть ли не чудом. Сталь Гадфильда стала незаменимой для танкостроения. Вскоре этот сплав применяли не только в танкостроении, но и в других отраслях. В СССР сталь Гадфильда начала выплавляться в 1936 году.

Сталь Гадфильда: состав

Химический состав

Элемент (табл. Менделеева)

Fe

C

Mn

Si

Другие примеси

Содержание, %

82

1

12

1

4

Анализируя химический состав, в особенности процентное содержание углерода и марганца, можно увидеть, что это аустенитная сталь. Подобная структура повышает износостойкость и упрочняет сплав. Таким образом, сталь является стойкой к деформационным процессам, обладая высокой степенью пластичности и ударной вязкостью. Металлурги утверждают, что этот сплав был первой легированной сталью, которую начали массово производить.

Свойства стали Гадфильда

Благодаря своим свойствам аустенитная сталь не могла обрабатываться режущими инструментами, так как обладает высокой вязкостью. Для изготовления продукции из этого материала может подойти только литье.

Сплав Гадфильда имеет высокую способность к наклепу, которая значительно выше, чем у аналогичных стальных сплавов. Аустенитная сталь имеет низкую твердость, но и высокую износостойкость при ударах, высоком давлении и при температурных перепадах. Исходя из этих характеристик можно говорить о том, что сталь британского металлурга подходит для работы в агрессивных средах.

Особенности технологии сварки стали Гадфильда

Теплопроводность аустенита значительно ниже, чем у других сталей, в 4-6 раз. Коэффициент теплового расширения в разы больше, чем у малоуглеродистых сталей – в 1,9 раз. Это очень важные характеристики металла, так как влияет на возможность возникновения холодных трещин в области воздействия температур.

Существует значительная вероятность и горячих трещин, что связано с литейной усадкой сплава, которая в 1,6 раза больше малоуглеродистого металла. Высокая температура трансформирует аустенитную структуру в мартенситную, что повышает риск возникновения трещин в области воздействия высоких температур.

Сферы применения стали Гадфильда

Благодаря своему химическому составу, характеристикам и особенностям аустенит используется во многих отраслях. Используя стальные изделия, можно быть уверенным в их надежности и высочайшей прочности.

Износостойкая сталь является достаточно популярным материалом. Огромное количество промышленных предприятий, которые производят высокопрочную продукцию, используют сталь Гадфильда. Следующую продукцию производят из этого сплава:

  • Машиностроительную продукцию.
  • Траки гусениц танков.
  • Тракторы.
  • Железнодорожные крестовины.
  • Стрелочные переводы, способные работать в жестких ударных нагрузках и условиях истирания.
  • Тюремные решетки на окна.

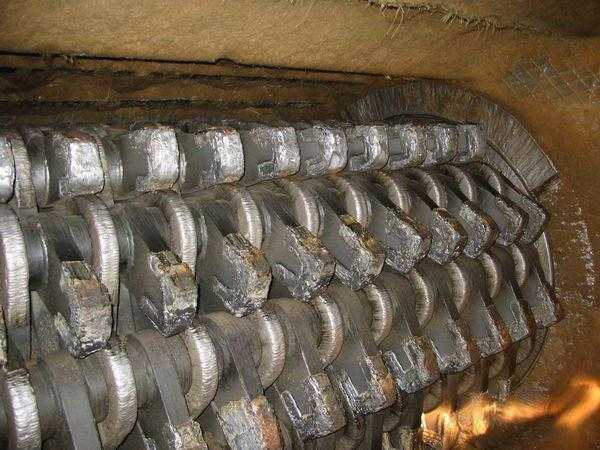

  • Компоненты дробилок.

Занимательным является изготовление тюремных решеток из аустенита. Многие считают, что это форменное издевательство над заключенными, которые предпринимают попытку к бегству. Согласно классике жанра многие родственники проносят ножовки для заключенных, которые в надежде на свободу начинают пилить оконные решетки.

В случае использования обычного металла существует вероятность побега. Но сплав Гадфильда – это износостойкая сталь, которую обычной ножовкой распилить невозможно. Если начать распиливать решетки из сплава Гадфильда, то начинается наклеп поверхности, что влечет за собой упрочнение аустенита. Ножовка увеличивает твердость решетки до твердости ножовки и выше. Поэтому можно говорить о нереальности побега.

Сталь 110Г13Л

Химический состав

Элемент (табл. Менделеева)

Ni

C

Mn

Si

S

P

Cr

Содержание, %

макс. 1

0,9-1,5

11,5-15

0,3-1

макс. 0,05

макс. 0,12

макс. 1

Марка стали 110Г13Л – легированная, которая используется для отливок и имеет особые свойства. Эта сталь имеет высокую износостойкость при ударах или перепадах давления.

Применение марки стали 110Г13Л

Эту марку стали используют при производстве следующих материалов:

  • Тяжелонагруженные детали, которые должны быть износостойкими.
  • Конус дробилки.
  • Зубья, стенки экскаваторов.
  • Корпус шаровых, вихревых мельниц.

Аналоги марки стали

Подобную сталь выпускают многие страны.

Англия

Франция

Австрия

Чехия

Китай

Италия

Испания

США

Германия

BW10

Z120M12M

Z120M12

BOHLERK700

422920

17618

ZGMn13-1
ZGMn13-2

GX120Mn12

AM-X-120Mn12
X120Mn12

A128
J91109
J91139
J91149

J91129

1.3401

X120Mn12

GX120Mn12

Свойства марки стали 110Г13Л

Технологические и механические свойства материала приведены в таблицах.

Литейные свойства

Литейная усадка, %

2,6-2,7

Технологические свойства

Сварка

Не используется для изготовления сварных конструкций

Отпускная хрупкость

Склонность отсутствует

Флокеночувствительность

Чувствительность отсутствует

Механические свойства при Т=20oС марки стали 110Г13Л

Сортамент

Размер

Напр.

sв

sT

d5

y

KCU

Термообработка

-

мм

-

МПа

МПа

%

%

кДж / м2

-

Отливки, ГОСТ 21357-87

800

400

25

35

Закалка 1050 - 1100 ° C, в воде происходит охлаждение

ГОСТ 977-88

Мех. свойства устанавливаются по требованиям заказчика

Термическая обработка

Термическая обработка стали Гадфильда напрямую зависит от уровня содержания углерода в сплаве. Чем высший уровень углерода, тем выше должна быть температура. К примеру, если в сплаве он находится на уровне 1%, то температура должна быть не ниже 900 градусов. Если углерода 1,5%, то обработка возможна при 1000 градусов. Если в сплаве углерод находится на уровне 1,6%, то температура должна быть выше 1050 градусов. Затем следует охлаждение водой.

Высокая температура необходима для полного растворения карбидов, ухудшающих качество отливки, и для роста аустенитных зерен. Срок выдержки отливки зависит от ее толщины. Так, толщина в 30 миллиметров требует выдержки в 4 часа, а в 125 миллиметров - в 24 часа.

Износоустойчивость стали Гадфильда в литом состоянии такая же, как и после закалки. Структура аустенита окружается карбидной сеткой и ведет себя в условиях износа так же, как и однородный закаленный сплав. Именно поэтому можно утверждать, что литый аустенит в некоторых микрообъемах имеет ту же вязкость и износостойкость, что и закаленная сталь. Ее повышенная хрупкость объясняется влиянием карбидной сетки, которая вызывает сильную концентрацию внутренних напряжений.

Сталь Гадфильда была разработана несколько десятилетий назад. Сегодня легированная сталь – это неотъемлемая часть производства многих товаров в разных отраслях. Без нее такие отрасли, как машиностроение, нефтегазовая, химическая, пищевая, энергетическая промышленности не смогли бы нормально функционировать. Не стоит забывать о строительстве, танкостроении и разработке новых видов оружия, которые используют новые достижения металлургической промышленности. Однако инженеры и металлурги не до конца понимают все свойства, особенности и характеристики легированных сталей.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
