Сталь рессорно пружинная – Сталь пружинная ГОСТ 14959-79 | Рессорно-пружинная сталь ГОСТ 14959-79 | Марки стали. Применение стали.

конструкционные, легированные, маркировка и термообработка

Рессорно-пружинные стали – это специальные стали, которые предназначаются для производства различных упругих элементов, в частности пружин и рессор.

Рессорно-пружинные стали

Данный тип материала относится к высоко- и среднелегированным сталям. Главное отличие рессорно-пружинной стали от иных видов – это значительно увеличенный предел текучести данного материала. Другими словами можно сказать, что этот тип обладает высокой степенью упругости, то есть возвращается в исходные состояния и форму после устранения нагрузки. Это параметрическое свойство обусловлено областью применения рессор и пружин. В нормальном режиме работы они постоянно подвергаются сжатию/растяжению или упругой деформации и должны выполнять свои функции даже после большого цикла наложения и снятия деформации. Также данный материал должен обладать хорошей пластичностью и высокой стойкостью к хрупким разрушениям.

Основными легирующими элементами являются кремний, марганец, вольфрам и никель. Эти присадки увеличивают сопротивление пластическим и упругим деформациям путем измельчения зерна сплава. Готовым продуктом можно считать и проволоку, которую в дальнейшем применяют при изготовлении витых и компонованных пружин.

Свойства рессорно-пружинной стали

Основными характеристиками для данного вида сталей является высокое сопротивление упругим деформациям и низкий коэффициент остаточного растяжения. Это связано с недопустимостью увеличения или уменьшения конструкционного размера пружины.

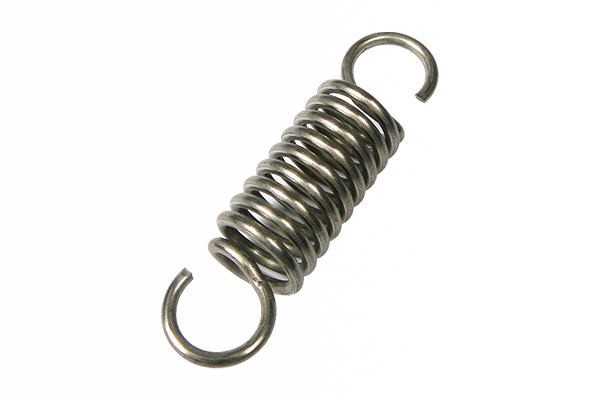

Стальная пружина

Хороших конструкционных и эксплуатационных свойств добиваются, протягивая заранее патентированную проволоку при низких температурах, при этом производят сильную обтяжку материала.

Процесс патентирования ведется в промежутке между двумя вытяжками, сталь нагревают выше температурной точки образования аустенита и затем охлаждают в ванне с расплавом свинца, при этом аустенит переходит в тонкопластинчатый сорбит и увеличивается её механическая прочность.

Для достижения одинаковых физико-химических свойств по всему сечению материала пружинная сталь должна пройти процесс прокаливания сквозной методикой, это обеспечит гомогенную структуру по всему сечению. Особенно важен этот метод для изготовления рессор и пружин большого диаметра, когда неравномерность свойств исходного материала может привести к разрушению готового изделия.

Как для любого другого материала, для рессорно-пружинной стали характерно наличие в составе углерода. В данном случае его содержание может колебаться в пределе 0.50-0.80 % от массы сплава. Дополнительно используют такие легирующие добавки:

• кремний – до 2.5 %;
• марганец – до 1.3 %;
• вольфрам – до 1.3 %;
• никель – до 1.7 %.

Микроструктура рессорно-пружинной стали

Стоит заметить, что хром и марганец при совместном легировании увеличивают сопротивление стали низким пластичным деформациям. Никель и вольфрам образуют тонкую и однородную структуру карбидной фракции, которая препятствует дислокации.

Рессорно-пружинная сталь очень критична к деформациям наружного слоя материала, так как эти напряжения являются концентраторами возможных дефектов готового изделия.

Закалка данного типа производится при температурах 850 – 880 ^оС, но после такой термической обработки сталь проявляет слабые упругие свойства из-за образования мартенсита, для повышения данного типа свойств её отпускают при температурах порядка 420-510 ^оС, что способствует образованию троостита и повышению упругой деформации сплава до предела прочности 1200-1900 МПа и пределу текучести 1100-1200 МПа. При этом проведение закалки изотермически – при постоянной температуре – положительно сказывается на показателях пластичности и вязкости материала.

Стали данного типа обладают хорошими антикоррозионными свойствами из-за наличия в составе сплава таких легирующих добавок как хром и молибден. Это положительно сказывается на длительности эксплуатации и препятствует образованию трещин во время работы.

Стоит отметить так же несколько основных недостатков рессорно-пружинной стали:

• плохая свариваемость – это обусловлено разрушением наружного слоя материала и локальном перегреве детали;
• сложность резки – некоторые трудности возникают при попытках реза такого типа стали, связанно это напрямую с большим сопротивление деформации.

Классификация пружинных сталей

Для начала разберем маркировку такого типа материала, чаще всего она имеет вид «50А2БВГ», где:
50 – содержание углерода в долях процента;
А2 – легирующий элемент №1 и его содержание в процентах;
Б,В,Г – легирующие элементы №2,3,4 и т.д.

Важно! Если после обозначения легирующего элемента не стоит число, значит, его массовое содержание не превышает 1.5%, если число 2 – массовая доля больше 1,5%, но меньше 2,5%, если 3 – массовая доля выше 2,5%.

Например, сталь 50ХГФ – это сплав, в котором содержание углерода составляет 0,50%, и легирующие компоненты хром, марганец и ванадий составляют меньше 1,5%.

Если в маркировке стали есть только цифра, например, ст 50, ст 65 и др., это обозначает, что она относится к углеродистым сталям, а если в названии есть минимум 2 элемента, такая рессорно-пружинная сталь относится к легированным.

Рассмотрим основные классификации данного типа:

1. По способу обработки:
   1. Кованный и горячекатаный.
   2. Калиброванный.
   3. Со специальной обработкой наружных поверхностей.
   4. Горячекатаный круглый с обточенной поверхностью.
2. По химическому составу стали:
   1. Качественная.
   2. Высококачественная.

Марка рессорно-пружинной стали дает возможность определить её конструкционные и физико-химические свойства, определить область использования и возможности по механической обработке.

Область использования пружинной стали

Исходя из названия, можно сделать вывод, что данный вид предназначен для использования в областях, связанных с большими упругими деформациями, растяжением, скручиванием. Применяют такую сталь для изготовления всевозможных видов пружин для разнообразного технологического оборудования, полосок стали под рессоры, суппорты и прочее.
Основные области использования:

• производство рессор автомобилей и тяжелой техники;
• производство пружин для технологично оборудования, при этом это относится к пружинам на сжатие и растяжение;
• пружины плоские, цилиндрические, сложные из прутков различных сечений и др.
• упругие элементы тяжелой техники, станкового оборудования;
• пружины тракторной техники и локомотивной техники;
• ножи земельной техники;
• блокировочные и тормозные устройства;
• обоймы подшипников.

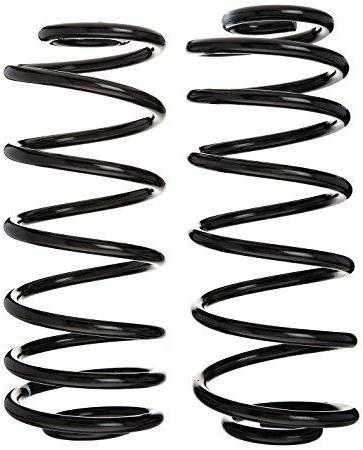

Рессора автомобиля

Рассмотрим сводную таблицу самых распространенных марок рессорно-пружинных сталей с указанием их маркировки и области применения:

Маркировка	Основные легирующие компоненты	Эксплуатационные особенности
50ХГ	Хром, марганец	Рессоры автомобилей, пружины железнодорожной техники
50ХСА	Хром, кремний, азот	Упругие элементы часовой техники
55ХГР	Хром, марганец, бор	Штамповка пластин рессор
60С2	Кремний	Валы с нагрузкой на скручивание, цанги, подпружиненные шайбы
60Г	Марганец	Пружинные кольца, бандажи, тормозные башмаки
65	—	Детали, работающие в условиях высокого трения
65С2ВА	Кремний, вольфрам, азот	Рессоры и пружины, работающие под высокой динамической нагрузкой
70Г2	Марганец	Ножи для землеройных машин
70С3А	Кремний, азот	Тяжело нагруженные пружины механизмов
85	—	Фрикционные диски с высокой прочностью

Как видно из таблицы, величина и количество легирующих присадок напрямую отвечают за износостойкость и механическую прочность деталей. Видно, что с повышение содержания углерода от 0,5% до 0,85% увеличивается прочность и упругость материала, хром препятствует образованию ржавчины, вольфрам повышает твердость и красностойкость стали, а марганец увеличивает стойкость к ударам.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

описание, характеристики, марка и отзывы

Рессорно-пружинные стали характеризуются довольно высоким модулем упругости. Этим показателем обладают углеродистые и легированные марки металла.

Легированные и углеродистые материалы

Этот вид материала используют для производства жестких (силовых) упругих элементов. Причиной именно такому применению стало то, что высокий модуль упругости этой стали сильно ограничивает упругую деформацию детали, которая будет произведена из рессорно-пружинной стали. Также важно отметить, что этот тип продукта является высокотехнологичным и в то же время довольно приемлемым по своей стоимости. Кроме использования в авто- и тракторостроении, этот вид материала также широко применяется для изготовления силовых элементов в различных приборах. Чаще всего детали, которые произведены из этой стали, называют одним общим названием — пружинные стали общего назначения.

Для того чтобы обеспечить необходимую работоспособность силовых упругих элементов, необходимо, чтобы рессорная сталь обладала высоким пределом не только упругости, но и выносливости, а также релаксационной стойкостью.

Свойства

Для того чтобы удовлетворить такие требования, как выносливость, упругость и релаксационная стойкость, применяются материалы с повышенным содержанием углерода. Процент содержания этого вещества в используемом продукте должен быть в пределах от 0,5 до 0,7 %. Также важно подвергать этот вид стали закалке и отпуску. Проводить эти процедуры необходимо при температуре от 420 до 520 градусов по Цельсию.

Стоит заметить, что рессорная сталь, закаленная на мартенсит, обладает малым коэффициентом упругости. Он значительно повышается лишь при отпуске, когда образуется структура троосита. Процесс гарантирует повышение пластичности стали, а также вязкости ее разрушения. Эти два фактора важны для того, чтобы снизить чувствительность к концентраторам напряжения, а также увеличить предел выносливости продукта. Можно добавить, что положительными качествами характеризуется также и изометрическая закалка на нижний бейнит.

Ножи

Рессорная сталь для ножа некоторое время являлась наиболее распространенным материалом, особенно среди владельцев автомобилей. Изготовление острых предметов действительно осуществлялось из старых рессор, которые пришли в негодность для использования в транспортном средстве. Применение ножей из такого необычного материала осуществлялось как для различных бытовых нужд, так и для обычной резки продуктов на кухне. Выбор именно на эту деталь пал не случайно. Было несколько причин, почему именно рессорная сталь стала основным материалом для самодельного производства хороших ножей.

Первая причина — это то, что из-за плохого качества дорог такая деталь как рессора, часто и быстро приходила в негодность. Из-за этого у многих автовладельцев этих узлов было в избытке. Детали просто лежали в гаражах. Доступность и стала первой причиной.

Вторая причина — это конструкция рессоры, которая включала в себя несколько листов углеродистой стали. Именно из этих элементов и можно было изготовить пару добротных ножей.

Третья причина — это высокая эластичность рессорной стали, которая позволяет проводить обработку материала, имея лишь минимальный набор инструментов.

Особенности ножей

Существенная причина, по которой именно этот вид стали стал обширно использоваться для производства ножей, — это состав самого продукта. На производстве данный состав получил название рессорно-пружинной стали 65Г. Как следует из названия, этот материал широко используется для производства рессор, пружин, шайб, а также некоторых других деталей. Стоимость именно этой марки стали считается одной из самых низких среди именно углеродистых материалов. Но при этом ее характеристики, то есть прочность, гибкость и ударная вязкость, находятся на высоте. Кроме того, твердость самой стали также увеличилась. Все эти особенности углеродистого металла также сыграли свою решающую роль при выборе материала для создания ножей.

Сталь 65Г

Рессорная сталь 65Г — это конструкционная высокоуглеродистая сталь, которая поставляется в соответствии с ГОСТом 14959. Такая марка относится к группе рессорно-пружинных сталей. Двумя наиболее важными требованиями, предъявляющимися к такому виду стали, являются высокая поверхностная прочность, а также повышенная упругость. Для того чтобы добиться необходимой прочности, в состав металла добавляют до 1 % марганца. Кроме того, чтобы достичь всех требуемых показателей, необходимо провести надлежащую термическую обработку деталей, изготовленных из этой марки.

Широкое и эффективное использование данного вида стали обусловлено тем, что она принадлежит к классу экономнолегированных, то есть дешевых. Основными ингредиентами этого продукта стали такие компоненты, как:

• углерод, содержание которого составляет от 0,62 до 0,7 %;
• марганец, содержание которого не превышает от 0,9 до 1,2 %;
• содержание хрома и никеля в составе от 0,25 до 0,3 %.

Другие составляющие, которые входят в состав стали — сера, медь, фосфор и т. д. Это примеси, процентное содержание которых регламентируется государственным стандартом.

Термическая обработка

Существует несколько режимов термической обработки этого типа стали. Любой из них выбирается в соответствии с производственными требованиями, которые предъявляются к готовому продукту. Чаще всего используется два метода термической обработки, которые гарантируют получение необходимых свойств с химической и физической точки зрения. К этим способам относят нормализацию и закалку с последующим отпуском.

При проведении термической обработки необходимо правильно выбрать параметры температуры, а также времени, которое нужны для проведения операции. Чтобы верно выбрать эти характеристики, следует отталкиваться от того, какая марка стали используется. Так как материал марки 65Г принадлежит к доэвтектидному типу, то в составе этого продукта содержится аустенит, представленный в виде твердой механической смеси с небольшим количеством феррита. Аустенит является более твердым материалом с точки зрения структуры, чем феррит. Поэтому для проведения термической обработки стали 65Г, необходимо создавать более низкий интервал закалочных температур. Учитывая этот факт, подобные показатели для этого вида металла составляют от 800 до 830 градусов по Цельсию.

Режим закалки

Как закалить рессорную сталь? Необходимо создать нужный температурный режим, выбрать правильное время, а также верно рассчитать время и температуру отпуска. Для того чтобы придать стали все необходимые характеристики, которые задаются будущими техническими условиями эксплуатации детали, стоит провести нужную закалку. Для выбора подходящего режима проведения этой процедуры опираются на такие характеристики:

• Важным является не только способ закалки, но и оборудование, которое используется для нагрева стали.
• Подобрать необходимый температурный режим закалки.
• Подобрать подходящий временной промежуток для закалки стали.
• Выбрать нужную среду для проведений процесса закаливания.
• Также важно правильно подобрать технологию охлаждения детали после процесса закаливания.

Марки рессорной стали

Поставка стали для изготовления рессоры осуществляется в виде полос. После этого из нее нарезают заготовки, закаливают, отпускают и собирают в виде пакетов. Марки рессорно-пружинной стали, такие как 65, 70, 75, 80 и т. д., характеризуются тем, что их релаксационная стойкость мала, особенно этот недостаток заметен при нагреве детали. Данные марки стали не могут быть использованы для работы в среде, температура которой превышает 100 градусов по Цельсию.

Существуют дешевые кремнистые марки 55С2, 60C2, 70СЗА. Их используют для изготовления пружин или же рессор, толщина которых не будет превышать 18 мм.

К более качественным маркам стали можно отнести 50ХФА, 50ХГФА. Если сравнивать с кремнемарганцовыми и кремнистыми материалами, то при отпуске температура намного выше — около 520 градусов. Из-за такой процедуры обработки эти марки стали характеризуются высокой теплостойкостью, а также малой чувствительностью к надрезу.

fb.ru

Пружинная сталь — Википедия

Материал из Википедии — свободной энциклопедии

Пружинная сталь — это низколегированный сплав, среднеуглеродистая или высокоуглеродистая сталь с очень большим пределом текучести. Это позволяет изделиям из пружинной стали возвращаться к исходной форме несмотря на значительный изгиб и скручивание.

Большинство пружинных сталей (как те, что используются в автомобилях) закалены и отпущены до значения 45 по шкале C Роквелла.

Кремний является ключевым компонентом большинства пружинных стальных сплавов. В США самой часто используемой пружинной сталью является ASTM A228 (0.80-0.95 % углерода), которая также известна под названием «музыкальная проволока» («music wire») или «пианинная проволока» («piano wire»).^[1]

В России основными марками рессорно-пружинной стали являются марки 60Г, 65Г и другие, с содержанием углерода 0,5-0,9 %.

Классы пружинной стали

Класс по SAE (класс по ASTM)	Состав	Предел текучести	Максимальная твёрдость (HRC)	Комментарии
1074/1075[2]			50	Бесчешуйная воронёная сталь
5160 (A689)[3]		669 МПа	63	Хромово-кремниевая пружинная сталь; устойчива к усталости
9255	1.50-1.80 % Si, 0.70-1.00 % Mn и 0.52-0.60 % C
301 Spring-tempered нержавеющая сталь (A666)[4]		1014 МПа	42

Применяется для изготовления пружин и тому подобных изделий, например, торсионов и рессор. Из-за устойчивости к изломам и трещинам пружинная сталь также широко используется при производстве металлических шпаг для сценических сражений. Пружинная сталь это один из самых популярных материалов при изготовлении отмычек по причине эластичности и гибкости. Также используется для фортепианных струн и пружинных

ru.wikipedia.org

Пружинные стали

Казанский Государственный Технический Университет им. А. Н. Туполева

Институт авиации, наземного транспорта и энергетики

Кафедра: «Материаловедение и структура образующих технологий»

Дисциплина: «Материаловедение ч.2»

Курсовая работа

Тема: «Пружинные стали»

Выполнена:

Проверил:

Елабуга , 2009 г.

План:

1. Описание

2. Применение

3. Маркировка и основные характеристики

4. Особенность вальцовки пружинной стали

5. Основные требования, предъявляемые к рессорно-пружинной стали

6. Характеристика материала 68А

7. Литература

Описание:

Пружинная сталь — сталь, предназначенная для изготовления упругих элементов (пружин, рессор и т.д.)

Работа пружин, рессор и тому подобных деталей характеризуется тем, что в них используют только упругие свойства стали. Большая суммарная величина упругой деформации пружины (рессоры и т. д.) определяется ее конструкцией — числом и диаметром витков, длиной пружины. Поскольку возникновение пластической деформации в пружинах не допускается, то от материала подобных изделий не требуется высокой ударной вязкости и высокой пластичности. Главное требование состоит в том, чтобы сталь имела высокий предел упругости (текучести). Это достигается закалкой с последующим отпуском при температуре в районе 300—400° С. При такой температуре отпуска предел упругости (текучести) получает наиболее высокое значение, а то, что эта температура лежит в интервале развития отпускной хрупкости I рода, в силу отмеченного выше обстоятельства не имеет большого значения.

Пружины, рессоры и подобные им детали изготавливают из конструкционных сталей с повышенным содержанием углерода (но, как правило, все же более низким, чем у инструментальных сталей) — приблизительно в пределах 0,5—0,7% С, часто с добавками марганца и кремния. Для особо ответственных пружин применяют сталь 50ХФ, содержащую хром и ванадий и обладающую наиболее высокими упругими свойствами. Термическая обработка пружин и рессор из легированных сталей заключается в закалке от 800—850° С (в зависимости от марки стали) в масле или в воде с последующим отпуском в районе 400—500° С на твердость НRС 35—45. Это соответствует ст

в = 1304-1600 кгс/мм² .

Иногда такой термической обработке подвергают детали конструкций большой длины и с тонкими стенками, которые должны обладать высокими пружинящими свойствами. В этом случае применяют сталь ЗОХГС; после закалки и отпуска при 250° С она будет иметь прочность (а_в ) 160 кгс/мм² , но вязкость (а_д ) всего лишь 5 кгс-м/см² , а пластичность (б) 7% и (ф.) 40%. Часто пружины изготавливают из шлифованной холоднотянутой проволоки (так называемой серебрянки). Наклеп (нагартовка) от холодной протяжки создает высокую твердость и упругость. После навивки (или другого способа изготовления) пружину следует отпустить при 250—350°С для снятия внутренних напряжений, что повысит предел упругости. Для изготовления серебрянки применяют обычные углеродистые инструментальные стали У7, У8, У9, У10.

На качество и работоспособность пружины большое влияние оказывает состояние поверхности. При наличии трещин, плен и других поверхностных дефектов пружины оказываются нестойкими в работе и разрушаются, вследствие развития усталостных явлений в местах концентрации напряжений вокруг этих дефектов. Кроме обычных пружинных материалов, имеются и специальные, работающие в специфических условиях (повышенные температуры, агрессивные среды, и т. д.).

Общая характеристика: сталь рессорно-пружинная, малочувствительна к флокенообразованию, склонна к отпускной хрупкости при содержании Mn≥1%, не применяется для сварных конструкций. Плотность при 20°С — 7,81х10³кг/м³. Модуль нормальной упругости при 20°С — 215 Гпа. Удельная теплоёмкость при 20-100°С — 490 Дж/(кг·°С)

Они работают в области упругой деформации металла под воздействием циклических нагрузок. Поэтому они должны иметь высокое значение предела упругости, текучести, выносливости при необходимости пластичности и высоком сопротивлении хрупкому разрушению.

Пружинные стали содержат С = 0,5 — 0,75% , Si до 2,8%, Mn до 1,2%, Cr до 1,2%, V до 0,25%, Bе до 1,2%, Ni до 1,7%. При этом происходит измельчение зерна, способствующее возрастанию сопротивления стали малым пластическим деформациям, а следовательно, ее релаксационной стойкости. Широкое применение на транспорте нашли кремнистые стали 55С2, 60С2А, 70С3А. Однако они могут подвергаться обезуглероживанию, графитизации, резко снижающим характеристики упругости и выносливости материала. Устранение указанных дефектов, а также повышение прокаливаемости и торможение роста зерна при нагреве достигается дополнительным введением в кремнистые стали хрома, ванадия, вольфрама и никеля. Для изготовления пружин также используют холоднотянутую проволоку (или ленту) из высокоуглеродистых сталей 65, 65Г, 70, У8, У10 и др.. Применяются также пружины специального назначения из мартенситных сталей 30Х13А, мартенситно — стареющих 03Х12Н10Д2Т, аустенитно-мартенситных 09Х15Н8Ю и других сталей и сплавов. Стали закаливают с температур 830 — 880°С и отпускают на тростит (380 — 550°С).

Имеют высокий предел текучести. Отношение предела текучести к пределу прочности 0,8−0,9. Для листовых рессор и пружин подвесок применяют кремнистые и марганцовистые стали 50ХГ, 50Г2, 05Г, 55С2 и др. Для торсионных валов используются стали 45ХНМФА, G0C2A, 70СЗА.

Для повышения усталостной прочности деталей, работающих при высоких колебательных нагрузках, необходимо обеспечить в поверхностном слое создание остаточных сжимающих напряжений. С этой целью применяют заневоливание пружин, заневоливание и чеканку торсионных валов, обкатку роликами, пластическую осадку и дробеструйную обработку листовых рессор. Легированная рессорно-пружинная сталь, термообработанная до твердости HRC 45—50, имеет предел усталости при кручении 190 МПа. После дробеструйной обработки предел усталости увеличивается до 350 МПа (3500 кгс/см2).

Применение:

Пружины, рессоры, упорные шайбы, тормозные ленты, фрикционные диски, шестерни, фланцы, корпусы подшипников, зажимные и подающие цанги и другие детали, к которым предъявляются требования повышенной износостойкости, и детали, работающие без ударных нагрузок.

Виды поставляемой продукции: в горячекатаном состоянии (без термообработки) с твёрдостью не более НВ285; в высокоотпущенном состоянии — не более НВ241

Маркировка и основные характеристики:

Марки пружинных сталей:

Основные механические свойства рессорно-пружинной стали после специальной термической обработки.

Особенность вальцовки пружинной стали:

Особенность состоит в последовательности термообработки таких сталей. Так, при навивке пружин пруток находится в отожженном состоянии, что обеспечивает простоту выполнения операции. Затем пружину закаливают. Последний этап — низкий отпуск (130…150 град.), он еще называется пружинным.

Основные требования, предъявляемые к рессорно-пружинной стали:

Общее требование, предъявляемое к рессорно-пружинным сталям, — обеспечение высокого сопротивления малым пластическим деформациям (предел упругости) и релаксационной стойкости (сопротивление релаксации напряжений). Эти характеристики обеспечивают точность и надёжность работы пружин и постоянство во времени таких эксплуатационных свойств, как крутящий момент, силовые параметры. Пружинные стали в виде проволоки и ленты упрочняют холодной пластической деформацией и закалкой на мартенсит с последующим отпуском. Готовые пружины подвергают стабилизирующему отпуску.

mirznanii.com

Рессорно-пружинная сталь

Сталь, обладающая высоким пределом упругости (текучести).

Для получения высоких упругих характеристик рессорно-пружинные стали подвергают закалке с последующим среднетемпературным отпуском для получения в структуре троостита. Для достижения более высоких эксплуатационных характеристик используют стали, легированные кремнием, хромом и ванадием.

Характерным признаком рессорно-пружинных сталей является наличие в них углерода в количестве 0,5…0,8 %. По составу эти стали могут быть как углеродистыми, так и легированными. Рессорно-пружинные стали, прежде всего, должны обладать высоким пределом текучести, что обеспечивает высокие упругие свойства. Это достигается закалкой с последующим средним отпуском. Температура отпуска должна выбираться в пределах 350–500 °С (иногда, в зависимости от состава и назначения может доходить и до 600 °С). Кроме того, они должны обладать высоким пределом выносливости и достаточно высоким пределом прочности. А вот пластичность этих сталей должна быть пониженной (5–10 % по относительному удлинению и 20–35 % по относительному сужению). Это связано с тем, что в рессорах и пружинах не допускается пластическая деформация.

Углеродистые стали используются для изготовления пружин небольшого сечения, работающих при невысоких напряжениях. Закалка этих сталей проводится в масле. В таблице 1 приведены режимы термической обработки, механические свойства (минимальные) и предел выносливости (расчетный) для углеродистых сталей.

Примечание

1. Предел выносливости вычислен по формулам: σ_-1 = 0,29σ_В + 79,2 и σ_-1 = 0,45σ_0,2 + 95,4.

2. К недостаткам углеродистых пружинных сталей следует отнести невысокий предел упругости и невысокую прокаливаемость. Критический диаметр этих сталей при закалке в масле не превышает 25 мм.

Примечаниe

1. Для сталей марок 50С2, 55С2 и 60С2 отжиг может быть заменен высоким отпуском.
2. Для сталей 50С2 и 55С2 закалку можно проводить в воде.

Чаще для изготовления рессор и пружин используются кремнистые стали с концентрацией кремния 2 % (50С2, 55С2 и 60С2). Кремний в таких сталях задерживает распад мартенсита при отпуске, что приводит к повышению предела текучести и, стало быть, к повышению упругих характеристик. Условный предел текучести (σ_0,2) этих сталей составляет 1100–1200 МПа, предел прочности – 1200…1300 МПа, относительное удлинение 6 %, относительное сужение 30–25 % и предел выносливости, рассчитанный по условному пределу текучести, составляет 42–44 МПа.

К недостаткам этих сталей следует отнести их склонность к обезуглероживанию и образованию поверхностных дефектов в процессе горячей обработки, приводящих к снижению предела выносливости. В целях предотвращения образования указанных дефектов, кремнистые стали дополнительно легируют хромом, марганцем, ванадием, никелем и вольфрамом.

Режимы термической обработки кремнистых рессорно-пружинных сталей приведены в таблице 2.
Стали марок 50С2, 55С2, 60С2 и 70С3А можно использовать для изготовления пружин и рессор диаметром или толщиной до 18 мм. Они проявляют стойкость к росту зерна при нагреве под закалку, но склонны к обезуглероживанию, приводящему к снижению предела выносливости.

Сталь 60С2ХА идет для изготовления крупных пружин ответственного назначения. При закалке в масле она прокаливается на глубину до 50 мм. Недостатком этой стали является ее склонность к обрыву в процессе волочения.

Стали марок 60С2Н2А и 60С2ХФА обладают более высокой прокаливаемостью (до 80 мм) и применяются для изготовления пружин особо ответственного назначения. При этом сталь 60С2Н2А обладает наилучшим сочетанием технологических и эксплуатационных свойств. Общий недостаток кремнистых рессорно-пружинных сталей заключается в их повышенной чувствительности к внешним поверхностным дефектам (царапины, риски, забоины), играющим роль концентраторов внутренних напряжений, вследствие чего снижается предел выносливости. Поэтому в настоящее время в практике широко применяются бескремнистые рессорно-пружинные стали.

При одной и той же концентрации углерода, что и у кремнистых сталей, кремний в них заменяется следующими возможными сочетаниями легирующих элементов: хром + марганец, хром + ванадий, хром + марганец + ванадий, хром + марганец + бор. Например, 50ХГ, 50ХФ, 50ХГФ, 55ХГР. Эти стали обладают повышенной вязкостью и менее чувствительны к надрезу. ля повышения эксплуатационных характеристик, особенно для пружин, работающих при длительных знакопеременных нагрузках, назначают обдувку поверхности пружин дробью. Возникающие при этом в поверхностном слое напряжения сжатия приводят к повышению предела выносливости.

Наиболее высокие механические и эксплуатационные характеристики можно получить в процессе холодной протяжки предварительно патентированной проволоки, диаметром до 2 мм из углеродистой стали, подвергавшейся высоким степеням обжатия (70–90 %).

Процесс патентирования проводится между протяжками. Он заключается в нагреве проволоки на 50–100 °С свыше точки Ас₃ с последующим охлаждением в ванне с расплавленным свинцом. Температура расплава должна составлять 450–550 °С. В результате такой термической обработки происходит изотермический распад аустенита с образованием тонкопластинчатого сорбита.

sl3d.ru

характеристики, свойства, марки, ГОСТ. Изделия из пружинной стали

Начать стоит с того, что любая пружина, рессора и другие подобные элементы эксплуатируются в условиях жесткой и постоянной упругой деформации. Кроме этого, большинство деталей подвергается еще и циклическим нагрузкам. Именно по этим причинам к пружинной стали предъявляются высокие требования по упругости, текучести, выносливости, пластичности, а также важно наличие необходимого сопротивления к хрупкому разрушению.

Состав

В состав стали, которая подходит для производства пружин и рессор входит от 0,5% до 0,75% углерода. Дополнительными требования к содержанию легирующих элементов при производстве следующие:

• содержание кремния в пружинной стали до 2,8%;
• содержание марганца до 1,2%;
• легирование хромом достигает 1,2%;
• содержание ванадия до 0,25%;
• легирование вольфрамом до 1,2%;
• содержание никеля до 1,7%.

Также здесь важно добавить, что при производстве стали осуществляется процесс измельчения зерна, который способствует возрастанию сопротивления металла к малым пластическим деформациям. Это, в свою очередь, увеличивает релаксационную стойкость изделия из пружинной стали.

Применение

Довольно широкое применение в транспортных средствах нашли изделия из таких марок стали, как 55С2, 60С2А, 70С3А. Но здесь нужно знать, что этот материал подвержен таким дефектам, как обезуглероживание или графитизация. Эти недостатки опасны тем, что они сильно снижают характеристики упругости, а также прочности материала. Для того чтобы избежать этих дефектов и их негативного влияния на пружинную сталь, в нее и добавляют те элементы, которые были указаны выше.

Лучшими показателями в отличие от кремнистой разновидности сплава обладает марка 50ХФА. Этот вид материала стал больше всего использоваться для изготовления автомобильных рессор. Также этот тип стали очень часто используется для производства клапанов пружин, так как он не подвержен обезуглероживанию. Но тут стоит добавить, что она обладает малой прокаливаемостью.

Работа пружин

Здесь важно понимать, что работа любой пружины, рессоры или любой другой детали из пружинной стали характеризуется только тем, что используются лишь упругие свойства материала. Суммарная величина их упругости определяется особенностями конструкции. Решающим показателем здесь будет количество витков, их диаметр, а также длина самого изделия. Еще один важный момент, который необходимо отметить — это пластическая деформация. Это в пружинах чаще всего не допускается, а потому от материала, который используется для производства пружин, не требуется наличия высокой ударной вязкости или показателя пластичности. Основное требование — это параметр упругости. Верхний предел этой характеристики должен быть довольно велик. Для того чтобы достичь требуемого параметра, сталь подвергают закалке под воздействием высоких температур, а после проводят отпуск материала при температуре в 300-400 градусов по Цельсию.

Свойства

Основное свойство пружинной стали — это текучесть(упругость). Максимальный показатель этого параметра достигается только при температурах, указанных выше. Однако если отпускать материал при таких градусах, то отпускная хрупкость окончательного продукта будет находиться в первом роде. Как уже говорилось ранее, ударная вязкость не имеет принципиального значения.

Еще одно из свойств стали касается ее состава. Оно выражается в том, что содержание углерода в ней больше, чем в других сплавах. Хотя, если сравнивать с инструментальной сталью, все же меньше.

Для обычного процесса легирования используют марганец и кремний. Для более ответственных пружин или рессор в качестве добавок применяют хром и ванадий. Эти два элемента придают им повышенную упругость. Можно добавить, что для достижения наилучших эксплуатационных свойств сталь часто подвергают закалке в масле или воде.

Виды и марки стали

Марки пружинной стали делятся на множество различных групп. Существуют материалы общего назначения. К ним относят марки 65, 70, 75, У9А. Из этого продукта изготавливают пружины для машин с небольшим сечением. К особым свойствам этих деталей можно отнести их пониженную релаксационную стойкость.

Кремнистые стали марок 55С2, 60С, 60С2 применяются для создания таких элементов, как пружины и рессоры, использующиеся в автомобильной, автотракторной промышленности, а также в железнодорожной промышленности. Тут важно добавить, что эти элементы склонны к обезуглероживанию. Каких-либо особых свойств у этой стали не имеется.

Еще одна разновидность стали — это комплексно легированная. Данный продукт выпускается под марками 50ХФА и 60С2ХФА. К использованию этого материала прибегают в том случае, если необходимо создать пружины или рессоры для важных деталей. Стойкость к температурному воздействию у этого материала составляет до +300 градусов Цельсия.

Можно выделить также стали специального назначения. К ним принадлежат такие продукты мартенситного класса 30Х13, 40Х13. Они используются для производства обычных пружин или рессор, однако обладают особыми свойствами. Характеристика пружинной стали этой марки состоит в том, что у нее повышенная стойкость к коррозии, повышенная жаропрочность (до 550 градусов Цельсия), а также выраженные магнитные свойства.

Требования по ГОСТ

Для пружинных сталей, как и для другой самой разнообразной продукции, был принят ГОСТ. Он устанавливает все правила, касающиеся материала. К примеру, там описаны следующие технические требования.

• Массовая доля такого вещества, как медь не должна превышать 0,2%. А остаточное количество никеля не должно быть выше, чем 0,25%.
• Для такой марки стали, как 60С2Г, существует отдельное требование, которое гласит, что суммарная массовая доля серы и фосфора не должна быть выше 0,06%.
• Такая марка стали, как 51ХФА по ГОСТ предназначается лишь для производства пружинной проволоки.
• ГОСТ пружинной стали также предписывает, что по индивидуальному заказу потребителя массовая доля, содержащегося в стали марганца, может быть уменьшена, несмотря на предписания, которые указываются в таблице, имеющейся в том же документе. Это при условии, что сплав не подвергался легированию хромом и никелем.

Коррозионностойкая сталь

Одна из марок стали специального назначения отличается тем, что у нее имеется повышенная стойкость к коррозии. Для того чтобы максимально повысить сопротивляемость материала к разрушающему ее процессу, в него добавляют и хром, и никель в количестве от 13 до 27% и от 9 до 12% соответственно. Другими словами, эти продукты относятся к группе высоколегированных сталей.

Основным аустенитообразующим элементом в таком продукте является никель. В то время как марганец, к примеру, влияет на образование аустенита слабее, эффект от его использования ниже практически в два раза. Если необходимо еще сильнее расширить аустенитную область, то можно использовать такие вещества, как углерод или азот.

fb.ru

Пружинная сталь

Многие упругие элементы выполняют ключевую роль в работе различных узлов и механизмов. В процессе эксплуатации они подвергаются многочисленным знакопеременным нагрузкам, под воздействием которых обратимо деформируются, возвращая свою исходную форму и габариты после завершения нагрузки. Характерным отличием их функционирования является то, что при существенных статичных и ударных воздействиях они получают лишь упругое деформирование, а остаточное – не возникает.



Что такое пружинная сталь?

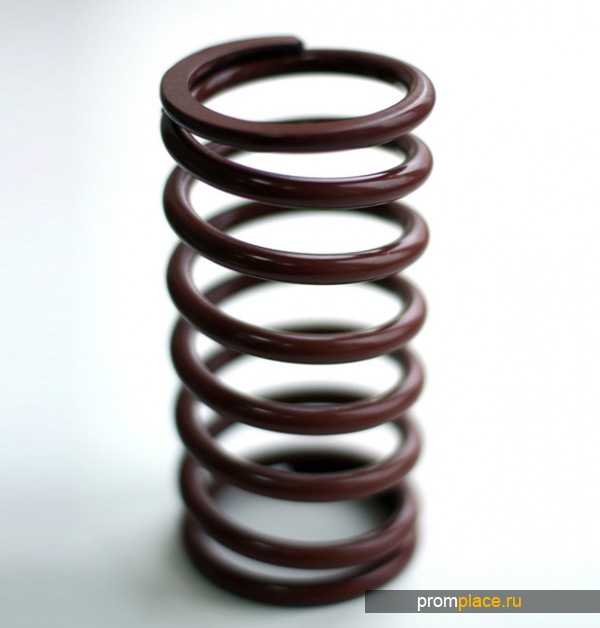

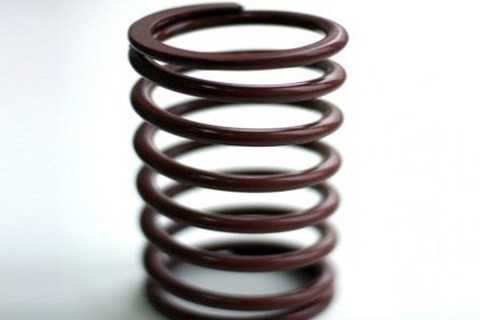

Пружинная сталь представляет собой средне- или высокоуглеродистую сталь с малым объемом легирующих элементов (до 2,5 %), но значительным пределом текучести. Это обуславливает свойство изделий из такого металла приобретать первоначальную форму, невзирая на существенный изгиб, излом, кручение и динамическое нагружение. Эта особенность используется в производстве пружинных изделий, металлических шпаг, фортепианных струн и рессорных хомутов.





Закалка пружинной стали с последующим отпуском при 400-500 °С до величины 45 HRC являются обязательными этапами производства. Пружины из неграмотно закалённого материала становятся ломкими и легко крошатся. Термическая обработка пружинных сталей на многих производствах основательно освоена термистами и выполняется в соответствии с регламентированными в стандартах режимами.

Главные требования, которые ставятся к пружинным сталям и сплавам – обеспечение повышенных показателей гибкости, пластичности, выносливости, сопротивляемости хрупкому разрушению, устойчивости к ослаблению напряжений. Достигается это в большей степени благодаря добавлению легирующих элементов. Кремний – основополагающий компонент стальных сплавов данного типа. Расплавляясь в феррите, он содействует образованию стойкой неоднородности углеродных атомов, задерживающих дислокацию. Параллельно с увеличением твердости сплава, кремний существенно уменьшает ее пластичность и обуславливает обезуглероживание, что очень ограничивает использование недорогих, чисто кремнистых сплавов.



Свойства и применение пружинной стали



Наличие кремния в разных рессорно-пружинных сталях составляет 0,17-2,60% в зависимости от класса. Помимо этого, полезными легирующими добавками считаются хром и марганец при совокупном легировании, поскольку они увеличивают сопротивляемость к низким пластическим деформациям, одновременно увеличивая многие технологические свойства сплава. Добавление ванадиевых, молибденовых и вольфрамовых включений обеспечивает образование стойкой тонкой однородной структуры и карбидной фракции, блокирующей дислокацию. Для улучшения технико-эксплуатационных свойств в состав стали вводят микродозы бора.





Максимальными физико-механическими качествами отличаются пружинные стали марки 70СЗА и 60С2ХА. Их параметры упругости достигают 1100 МПа, а твердость – до 48 HRC по шкале Роквелла. При этих показателях металл чувствителен к концентраторам напряжений (поверхностным дефектам). При их отсутствии параметры выносливости металла на изгиб – выше 550 МПа, а на кручение – 350 МПа. Для снижения этой чувствительности готовые изделия получают наружный паклен обдуванием дробью. В результате такого упрочнения показатели выносливости возрастают в 2 раза.

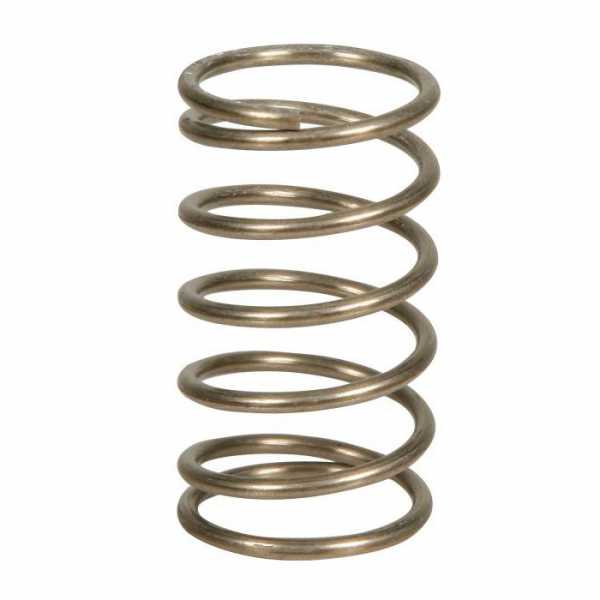

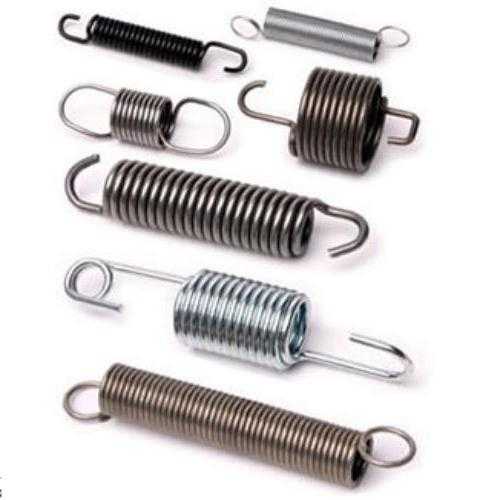

Нержавеющая проволока из пружинной стали используется для изготовления пружин сжимания, растяжения и кручения, эксплуатирующихся без изоляции в дистилляте, водно-паровой среде, солевых, щелочных и спиртовых растворах, морской воде. Такая проволока оптимально подходит для производства пружин, использующихся в химико-пищевой отрасли, для работы в температурном диапазоне −250 °С…+250 °С.

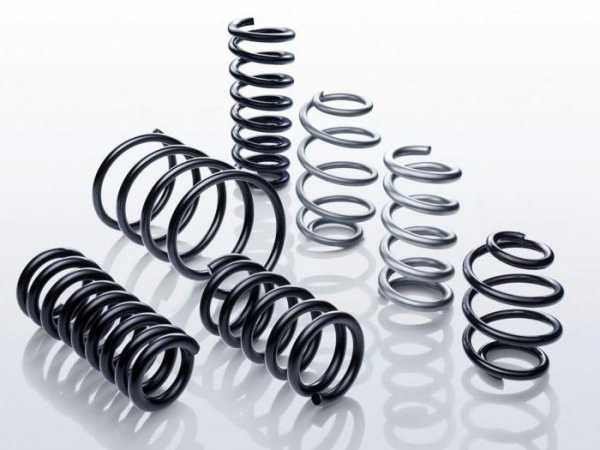

Конструкционная пружинная сталь 65г получила наибольшее распространение в производстве упругих частей разных механизмов (рессор, пружин и шайб) благодаря дешевизне, повышенной твердости и упругости. Единственным недостатком, ограничивающим ее использование в приборостроении, является невысокая усталостная прочность (менее 200.000 циклов). Сталь этой марки обладает твердостью в незакаленном виде 25 HRC, после закалки она возрастает до 61 HRC.







Легированная пружинная сталь 60с2а характеризуется дешевизной, высокой упругостью, износоустойчивостью, отсутствием отпускной хрупкости. Такой металл не боится деформации от физико-механических контактов и давления. Он не нуждается в защитном покрытии, может эффективно эксплуатироваться при обычной влажности. Максимальная температура его применения – не более 250 ºС. Используется в производстве разнообразных изделий металлопроката.





Сталь пружинная листовая актуальна в производстве морского, пищевого и медицинского оборудования, где рабочая среда требует повышенной коррозиеустойчивости. По прочности такая сталь немного уступает нержавеющей.

Коррозионная стойкость пружинных нержавеющих сталей связана с повышенным уровнем хрома и молибдена. Кроме этого, они сочетают в себе прекрасную сопротивляемость к трещинообразованию под нагрузкой и значительную физико-механическую прочность.

Сварка пружинной стали имеет свои сложности. Как правило, предварительно металл упрочняется термоспособом, а при проведении сварки данное упрочнение разрушается. Решением проблемы может быть сварка соответственным ферритным электродом за счет предварительного нагревания и дальнейшего отпуска для предотвращения трещин в области термовоздействия. При сварке аустенитными электродами на основе нержавейки или никеля риск образования трещин уменьшается за счет повышенной растворенности водорода и хорошей пластичности плавящегося металла.





Официально принята буквенно-цифровая система маркировки пружинной стали. Главные легирующие добавки имеют специальный буквенный код. Числовое обозначение показывает уровень процентного содержания конкретного элемента. Если количество отдельного компонента не превышает 1,5 %, то число после буквенного индекса не указывают. Уровень углерода отображается в начале шифра в сотых долях %.

promplace.ru
