Сталь применение – Применение сталей — СпецСталь, Санкт-Петербург — поставки конструкционных, инструментальных, коррозионно

Применение стали

Киев


Внедрение стали в жизни человека многообразно и многогранно, иногда мы даже не замечаем, что без металла не обходится большая часть конструкций, устройств, деталей и т.д.. Сталь – это сплав железа и углерода, отсюда ее крепкость и твердость, с которой может совладать только плазменная резка. Наличие хрома, никеля, вольфрама, молибдена позволяют изменять характеристики металла, при этом от массовой толики углерода либо дополнительных металлов зависит и качество производимого продукта.

В родном панельном доме не обойтись без армированных конструкций: железобетон содержит арматурную сталь различного поперечника — проволока в мотках (поперечником до 10 мм) и в прутьях длиной 6-12 м (более 10мм в поперечнике). Современные технологии позволяют использовать арматурную сталь с наименьшим количеством отходов – употребляется сварка и резка металла для более четкого подбора длины. Вероятна сварка плоских сеток из более узкой мотковой стали — так сформировывают пространственные арматурные конструкции; из этой же стали на месте строительства моделируют различные скобы, хомуты, петли. Так как сталь разделяется также по способу производства, то холоднотянутая – это арматурная проволока низкоуглеродистая B-I, углеродистая В-П, арматурная сталь А-Ш, прочная A-IV, а горячекатаная – прут класс A-I, A-1I, А-Ш, A-IV.

От фундамента до крыши в доме можно отыскать металл: металлочерепица – это покрытый цинком металлической лист шириной, от 0,37 до 0,75 мм, шириной 1,18 м, длиной 0,5 – 8 м с нанесением особых покрытий и красок. Кстати по внешнему облику можно найти качество: чем круче волна, тем прочнее изделие. Можно для кровли использовать и листовую сталь, но куда удобнее ее применение для автоматических ворот, где плазменная резка металла поможет нанести уникальный набросок, а может быть и родовой герб. Железные лестницы, козырьки, ступени, перила, оградки, навесы, различные профили, балки и почти все другое — это все сталь.

Ни один дом не будет собран без гвоздя, гайки, болта, ни одна машина не поедет без подшипников и рессор. Все это изделия из автоматной стали, применяемой для производства деталей в строительстве, тракторной, авто и машиностроительной индустрии с помощью штамповки и резания автоматным методом АС11, АС40 А12, А20 АЦ45Г2, АСЦ30ХМ, АС20ХГНМ. Кстати, рессорные пружины также изготавливают из особых марок: сталь 65 — 85, 65Г, 70Г, 55С2, 60С2, 60С2Г, 50ХГ конструкционных рессорно-пружинных сталей (ГОСТ 14959-79), которые упрочняют закалкой, способных выдержать высочайшее сопротивление при малых деформациях. Для отпуска пружин нужной длины употребляется плазменная резка металла. Эти стали дополнительно легируют колченогом, марганцем, вольфрамом, никелем либо кремнием, что и позволяет придать металлу перечисленные выше характеристики. Сталь марки ШХ15, ШХ15СГ со качествами контактной выносливости, твердости и прочности употребляется в производстве шарикоподшипников. Остывание деталей перед отпуском обеспечивает завышенную стабильность и наращивает срок годности изделия.

Но и обработка стали происходит с помощью стали – из нее делаются все качественные колюще-режущие предметы и делается резка металла. Есть особые марки стали завышенной твердости: углеродистые, низкоуглеродистые, легированные и быстрорежущие. Углеродистые стали (ГОСТ 1435-74) имеют малый температурный спектр, мучаются от перегрева — употребляются в малоответственном инструментарии: сталь марки У7, У7А в производстве зубил, ножниц по металлу, плоскогубцев, клещей и остального инвентаря. Легированные стали (ГОСТ 5950-2000) имеют средний температурный спектр, при нагревании не теряют собственных параметров, владеют достаточной износостойкостью; так из сталей марок ХВГ, 9ХВГ создают режущий и измерительный инструмент, матрицы и лекала для многоразовой штамповки, спец четкий инструментарий. Быстрорежущие стали (ГОСТ 19265-73) относятся к самым крепким, износоустойчивым, жестким, с огромным температурным спектром, не подвержены деформации Р6М5, Р6М5К5, Р18, Р18Ф2. Употребляются для четких режущих инструментов (фрез, ножей, сверл, метчиков) в том числе и в сталепрокатном цеху.

Современные технологии практически стопроцентно зависят от электропитания, где в производстве дросселей, трансформаторов и генераторов используют электротехническую сталь (ГОСТ 11036-75) марок 20832, 11832, 21832, 10848, 20848, владеющих магнитными качествами содержащую различную массовую часть кремния. Особые технологии обработки позволяют получить данный уровень магнитных параметров в каждом определенном случае, при этом плазменная резка никаким образом не изменяет характеристики металла. Свойства этих сталей: изотропность — разница магнитных параметров в продольном и поперечном направлении, магнитная индукция – чем она выше, там меньше размер магнитопровода.

Но машиностроение это не только лишь режущий материал, а и конкретно станки, краны, вагоны, производственные металлоконструкции, конечно, состоящие из металла – конструкционной стали, обладающей высочайшей прочностью к давлению, плавлению, растрескиванию и погодным условиям. А именно высоколегированные стали 14ХН4А, 38Х2Н5М, 20ХН3А употребляют для более тяжелонагружаемых деталей машин (не следует забывать, что легирование – закалка позволяет прирастить крепкость стали). Для теплоустановок, паровых котлов используют теплоустойчивые марки 12К, 15К, 18К, 20К. В противовес этому для холодильных установок используют криогенные марки сталей ОН6А, ОН9А, невосприимчивые к низким температурам с пониженной хрупкостью и ломкостью, в главном этот низкоуглеродные никелевые стали с высочайшей коррозионнойстойкостью. Также в емкостях из сталей данных марок хранят и сжиженные газы, находящиеся в температурном пределе до 180-195°С. Эти виды сталей относятся к высокоспециализированным, но плазменная резка дает возможность избежать растрескивания и разрушения металла.

Изделия из стали нужны и в быту: обилие кухонной утвари – ножей, ножниц, овощечисток, терок поражает. Не считая режущих инструментов все огромную популярность приобретает посуда (кастрюли, чайники, кружки) из нержавеющей стали. В этом случае применяется коррозионностойкая легированная сталь, с содержанием хрома 17-20%, к примеру марки 12Х18Н9. Принадлежит к качественным холоднокатаным сталям (ГОСТ 27002-86), технологии позволяют сделать матовые и глянцевые поверхности, одно и двухслойные емкости. Резка металла далековато не домашнее занятие, что совершенно не относится к заточке – новое волшебство технологий – самозатачивающиеся ножики – это опять-таки пример использования стали. Продолжать можно очень длительно, потому что область внедрения металла беспредельна.

msd.com.ua

Применение сталей


Сталь конструкционная


Марка cталиЗаменительПрименение
Ст0 Для второстепенных элементов конструкций и неответственных деталей: настилов, арматуры, подкладки, шайб, перил, кожухов, обшивки и др.
ВСт2кп Неответственные детали повышенной пластичности, малонагруженные элементы сварных конструкций, работающие при постоянных нагрузках и положительных температурах.
ВСт2псВСт2спНеответственные детали, требующие повышенной пластичности или глубокой вытяжки, малонагруженные элементы сварных конструкций,работающие при постоянных нагрузках и положительных температурах.
ВСт2спВСт2псНеответственные детали, требующие повышенной пластичности или глубокой вытяжки, малонагруженные элементы сварных конструкций,работающие при постоянных нагрузках и положительных температурах.
ВСт3кпВСт3псДля второстепенных и малонагруженных элементов сварных и несварных конструкций, работающих в интервале температур от -10 до 400°С.
ВСт3псВСт3спНесущие и ненесущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах.Фасонный и листовой прокат (5-й категории)толщиной до 10 мм для несущих элементов сварных конструкций, работающих при переменных нагрузках в интервале от -40 до +425°С. Прокат от 10 до 25 мм — для несущих элементов сварных конструкций, работающих при температуре от -40 до +425°С при условии поставки с гарантируемой свариваемостью.
ВСт3спВСт3псНесущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах.Фасонный и листовой прокат (5-й категории) — для несущих элементов сварных конструкций, работающих при переменных нагрузках:при толщине проката до 25 мм в интервале температур от -40 до +425°С; при толщине проката свыше 25 мм в интервале от -40 до +425°С при условии поставки с гарантируемой свариваемостью.
ВСт3ГпсВСт3пс, 18ГпсФасонный и листовой прокат толщиной от 10 до 36 мм для несущих элементов сварных конструкций, работающих при переменных нагрузках при температуре от -40 до +425°С; и для ненесущих элементов сварных конструкций, работающих при переменных нагрузках при температуре от -40 до +425°С при гарантируемой свариваемости.
ВСт4кп Сварные, клепаные и болтовые конструкции повышенной прочности в виде сортового, фасонного и листового проката, а также для малонагруженных деталей.
ВСт4псВСт4спСварные, клепаные и болтовые конструкции повышенной прочности в виде сортового, фасонного и листового проката, а также для малонагруженных деталей типа валов, осей, втулок и др.
ВСт5пс Детали клепаных конструкций, болты, гайки, ручки, тяги, втулки, ходовые валики, клинья, цапфы, рычаги, упоры, штыри, пальцы, стержни, звездочки, трубчатые решетки, фланцы и другие детали, работающие в интервале температур от 0 до +425°С; поковки сечением до 800 мм.
ВСт5спСт6сп, ВСт4спДетали клепаных конструкций, болты, гайки, ручки, тяги, втулки, ходовые валики, клинья, цапфы, рычаги, упоры, штыри, пальцы, стержни, звездочки, трубчатые решетки, фланцы и другие детали, работающие в интервале температур от 0 до +425°С; поковки сечением до 800 мм.
ВСт6пс Для деталей повышенной прочности: осей, валов, пальцев поршней и т. д.
ВСт6спВСт5спДля деталей повышенной прочности: осей, валов, пальцев поршней и других деталей в термообработанном состоянии, а также для стержневой арматуры периодического профиля.
Ст05кп Неответственные детали, изготавливаемые методом холодной штамповки и высадки.
Ст08Ст 10Детали, к которым предъявляются требования высокой пластичности: шайбы, патрубки, прокладки и другие неответственные детали, работающие в интервале температур от -40 до 450°С.
Ст08(кп,пс)Ст 08Для прокладок, шайб, вилок, труб, а также деталей, подвергаемых химико-термической обработке, -втулок, проушин, тяг.
Ст10Ст08,15,08кпДетали,работающие в интервале температур от -40 до 450°С, к которым предъявляются требования высокой пластичности. После ХТО — детали с высокой поверхностной твердостью при невысокой прочности сердцевины.
Ст10(кп,пс)Ст08кп,15кп,10Детали,работающие в интервале температур до 450°С, к которым предъявляются требования высокой пластичности, а также втулки, ушки, шайбы, винты и другие детали после ХТО, к которым предъявляются требования высокой поверхностной твердости и износостойкости при невысокой прочности сердцевины.
Ст15Ст10,20Болты, винты, крюки и другие детали, к которым предъявляются требования высокой пластичности и работающие в интервале температур от -40 до 450°С; после ХТО — рычаги, кулачки, гайки и другие детали,к которым предъявляются требования высокой поверхностной твердости и невысокой прочности сердцевины.
Ст15(кп,пс)Ст10кп,20кпЭлементы трубных соединений, штуцера, вилки и другие детали котлотурбостроения, работающие при температуре от -40 до 425°С. После цементации и цианирования — детали, от которых требуется высокая твердость поверхности и невысокая прочность сердцевины (крепежные детали, оси, рычаги и другие детали).
Ст18кп Для сварных строительных конструкций в виде листов различной толщины и фасонных профилей.
Ст20(20А)Ст15,25После нормализации или без термообработки — крюки кранов, муфты, вкладыши подшипников и другие детали,работающие при температуре от -40 до 425°С под давлением, после ХТО — шестерни, червяки и другие детали, к которым предъявляются требования высокой поверхностной твердости при невысокой прочности сердцевины.
Ст20(кп,пс)Ст15кпПосле нормализации или без термообработки — патрубки, штуцера, вилки, болты, фланцы, корпуса аппаратов и другие детали из кипящей стали, работающие от -20 до 425°С;после цементации и цианирования — детали, от которых требуется высокая твердость поверхности и невысокая прочность сердцевины (крепежные детали, оси, пальцы, звездочки и другие).
Ст25Ст20, 30Оси, валы, соединительные муфты, собачки, рычаги, вилки, шайбы, валики, болты, фланцы, тройники, крепежные детали и другие неответственные детали;после ХТО — винты, втулки, собачки и другие детали, к которым предъявляются требования высокой поверхностной твердости и износостойкости при невысокой прочности сердцевины.
Ст30Ст25, 35Тяги, серьги, траверсы, рычаги, валы, звездочки, шпиндели, цилиндры прессов, соединительные муфты и другие детали невысокой прочности.
Ст35Ст30,40,35ГДетали невысокой прочности, испытывающие небольшие напряжения:оси, цилиндры, коленчатые валы, шатуны, шпиндели, звездочки, тяги, ободы, траверсы, валы, бандажи, диски и другие детали.
Ст40Ст35, 45, 40ГПосле улучшения — коленчатые валы, шатуны, зубчатые венцы, маховики, зубчатые колеса, болты, оси и др. детали;после поверхностного упрочнения с нагревом ТВЧ — детали средних размеров, к которым предъявляются требования высокой поверхностной твердости и износостойкости при малой деформации (длинные валы, ходовые валики, зубчатые колеса).
Ст45Ст40Х, 50, 50Г2Вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.
Ст50Ст45, 50Г, 50Г2, 55После нормализации с отпуском и закалки с отпуском — зубчатые колеса, прокатные валки, штоки, тяжелонагруженные валы, оси, бандажи, малонагруженные пружины и рессоры, лемехи, пальцы звеньев гусениц, муфты сцепления коробок передач, корпуса форсунок и другие детали, работающие на трение.
Ст55Ст50, 60, 50ГПосле нормализации с отпуском и закалки с отпуском — зубчатые колеса, прокатные валки, штоки, тяжелонагруженные валы, оси, бандажи, малонагруженные пружины и рессоры, лемехи, пальцы звеньев гусениц, муфты сцепления коробок передач, корпуса форсунок и другие детали, работающие на трение.
Ст60Ст55, 65ГЦельнокатаные колеса вагонов, валки рабочие листовых станов для горячей прокатки металлов, шпиндели, бандажи, диски сцепления, пружинные кольца амортизаторов, замочные шайбы, регулировочные шайбы, регулировочные прокладки и другие детали,к которым предъявляются требования высокой прочности и износостойкости.
А12А20Оси, втулки, зубчатые колеса, шестерни, пальцы, винты, болты и другие малонагруженные мелкие детали сложной формы, обрабатываемые на станках-автоматах, к которым предъявляются повышенные требования по качеству поверхности и точности размеров.
А20А12Мелкие детали машин и приборов, малонагруженные детали сложной конфигурации, к которым предъявляются повышенные требования по качеству поверхности и точности размеров, после цементации и цианирования — малонагруженные детали,к которым предъявляются требования износостойкости и повышенного качества поверхности.
А30А40, А40ГОси, втулки, зубчатые колеса, шестерни, пальцы, винты, болты и другие детали сложной формы, обрабатываемые на станках-автоматах, к которым предъявляются повышенные требования по качеству поверхности, работающие при повышенных напряжениях и давлениях.
А40Г Оси, втулки, зубчатые колеса, шестерни, пальцы, винты, болты и другие детали сложной формы, обрабатываемые на станках-автоматах, к которым предъявляются повышенные требования к чистоте поверхности, работающие при повышенных напряжениях и давлениях.
АС12ХНАС14ХГН, АС19ХГНХраповики коленчатого вала, фланцы масляного насоса, штифты, рычаги переключения передач, тяги, гайки, муфты, оси.
АС14ХГНАС12ХН, АС19ХГНОси сателлитов, ступицы, скользящие муфты синхронизатора.
АС19ХГНАС12ХН, АС14ХГН,АС20ХГНМПромежуточные шестерни заднего хода, венцы синхронизаторов, шестерни коробки передач.
АС35Г2А40ГВалики масляного насоса, шпильки, оси.
АС30ХМАС38ХГМ, АС40ХГНМЧервяки рулевого управления, шестерни, валики, шпильки.
АС38ХГМАС30ХМ, АС40ХГНМКольца запорного подшипника, полуоси, шестерни, шпильки, шпиндели.
АС40ХГНМАС38ХНМОтветственные детали в автомобилестроении, шестерни, валики и т.д.
09Г210Г2, 9Г2С, 09Г2Д, 09Г2ТСтойки ферм, верхние обвязки вагонов, хребтовые балки, двутавры и другие детали вагоностроения, детали экскаваторов, элементы сварных металлоконструкций и другие детали, работающие при температуре от -40 до +450°С.
14Г215ХСНДДля крупных листовых конструкций, работающих до температуры -70°С.
12ГС12Г2А, 14Г2А, 15ГСДетали, изготовляемые путем вытяжки, ковки, штамповки.
16ГС17ГС, 15ГС, 20Г2С, 20ГС, 18Г2СФланцы, корпуса и другие детали, работающие при температуре от -40 до 475°С под давлением;элементы сварных металлоконструкций,работающих при температуре -70°С.
17ГС16ГСКорпуса аппаратов, днища, фланцы и другие сварные детали,работающие под давлением при температурах от -40 до +475°С.
17Г1С17ГССварные детали,работающие под давлением при температурах от -40 до +475°С.
09Г2С09Г2, 09Г2ДТ, 09Г2Т, 10Г2СРазличные детали и элементы сварных металлоконструкций,работающих под давлением при температурах от -40 до +475°С.
10Г2С110Г2С1ДРазличные детали и элементы сварных металлоконструкций,работающих при температуре от -70°С;аппараты, сосуды и части паровых котлов,работающих под давлением при температурах от -40 до +475°С.
10Г2Б0Г2БДля сварных металлических конструкций.
15Г2СФД Для сварных металлических конструкций в строительстве и машиностроении.
14Г2АФ16Г2АФМеталлоконструкции для промышленных зданий, подкрановые фермы для мостовых кранов.
16Г2АФ15Г2АФ, 14Г2АФМеталлоконструкции, сварные фермы. Для изделий машиностроения.
18Г2АФпс15Г2АФДпс, 16Г2АФ, 10ХСНД, 15ХСНДЛистовой прокат для несущих элементов сварных конструкций, работающих при переменных нагрузках в интервале температур до -60°С.
14ХГС15ХСНД, 16ГС, 14ГН, 16ГН, 14СНДСварные конструкции, листовые, клапанные конструктивные детали.
15Г2АФДпс18Г2АФпс, 16Г2АФ, 10ХСНД, 1БХСНДОтветственные сварные конструкции, в том числе северного исполнения.
20ХГ2Ц Для изготовления арматуры периодического профиля класса А-4 диаметром от 10 до 32 мм.
10ХСНД16Г2АФЭлементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от -70 до +450°С.
10ХНДП В строительстве и машиностроении для сварных конструкций.
15ХСНД16Г2АФ, 15ГФ, 14ХГС, 16ГС, 14СНД Элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от —70 до 450°С
35ГСВСт5сп, Ст6, Ст5псДля изготовления арматуры периодического профиля класса А-3 диаметром от 6 до 40 мм.
25Г2С Для изготовления арматуры периодического профиля класса А-4 диаметром от 10 до 32 мм.
15Х20ХВтулки, пальцы, шестерни,валики, толкатели и другие цементуемые детали,к которым предъявляются требования высокой поверхностной твердости при невысокой прочности сердцевины,детали,работающие в условиях износа при трении.
20Х15Х,20Хн, 12ХН2, 18ХГТВтулки, обоймы, гильзы, диски и другие цементуемые детали,к которым предъявляются требования высокой поверхностной твердости при невысокой прочности сердцевины,детали,работающие в условиях износа при трении.
30Х30ХРА, 35Х, 35ХРАДля осей, валиков, рычагов, болтов,гаек и других некрупных деталей.
35Х40Х, 35ХРОси, валы, шестерни, кольцевые рельсы и другие улучшаемые детали.
38ХА40Х, 35Х, 40ХНЧервяки, зубчатые колеса, шестерни, валы, оси, ответственные болты и другие улучшаемые детали.
40Х45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХРОси, валы, вал-шестерни, коленчатые и кулачковые валы, зубчатые венцы, шпиндели, оправки, рейки и другие улучшаемые детали повышенной прочности.
45Х40Х, 50Х, 45ХЦ, 40ХГТ, 40ХФ, 40Х2АФЕВалы, шестерни, оси, болты, шатуны и другие детали, к которым предъявляются требования повышенной прочности, твердости,износостойкости и работающие при незначительных ударных нагрузках.
50Х40Х, 45Х, 50ХН, 50ХФАВалы, шпиндели,установочные винты, крупные зубчатые колеса, редукторные валы, упорные кольца, валки горячей прокатки и другие улучшаемые детали, к которым предъявляются требования повышенной прочности, твердости,износостойкости и работающие при незначительных ударных нагрузках.
15Г20ГПосле улучшения — заклепки ответственного назначения; после цементации или цианирования — поршневые пальцы, фрикционные диски, пальцы рессор, кулачковые валики, болты, гайки, винты, шестерни,червяки и другие детали, к которым предъявляются требования повышенной прочности, твердости,износостойкости;без термообработки — сварные подмоторные рамы, башмаки, косынки, штуцера, втулки.
35Г Тяги, оси, серьги,траверсы, рычаги, муфты, валы, звездочки, цилиндры, диски, шпиндели, соединительные муфты паровых турбин, болты, гайки, винты и другие детали, к которым предъявляются требования невысокой прочности.
20ГСт20, 30ГПосле улучшения — заклепки ответственного назначения; после цементации или цианирования — поршневые пальцы, фрикционные диски, пальцы рессор, кулачковые валики, болты, гайки, винты, шестерни,червяки и другие детали, к которым предъявляются требования повышенной прочности, твердости,износостойкости;без термообработки — сварные подмоторные рамы, башмаки, косынки, штуцера, втулки.
30ГСт35, 40ГТяги, оси, серьги,траверсы, рычаги, муфты, валы, звездочки, цилиндры, диски, шпиндели, болты, гайки, винты и другие детали, к которым предъявляются требования невысокой прочности.
40ГСт45, 40ХОси, коленчатые валы, шестерни, штоки, бандажи, детали арматуры, шатуны, звездочки, распределительные валики, головки плунжеров и другие детали, к которым предъявляются требования повышенной прочности.
45Г40Г, 50ГКоленчатые валы, шатуны, оси, карданные валы, тормозные рычаги, диски трения, зубчатые колеса, шлицевые и шестеренные валы, анкерные болты.
50Г40Г, 50Диски трения, валы, шестерни, шлицевые валы, шатуны, распределительные валики, втулки подшипников, кривошипы, шпиндели, ободы маховиков, коленчатые валы дизелей и газавых двигателей и другие детали, к которым предъявляются требования повышенной прочности и износостойкости.
10Г209Г2Крепежные и другие детали, работающие при температуре от -70°С под давлением.
35Г20ХВалы, полуоси, цапфы, роычаги сцепления, вилки, фланцы, коленчатые валы, шатуны, болты, кольца, кожухи, шестерни и другие детали, применяемые в различных отраслях машиностроения, к которым предъявляются требования повышенной износостойкости.
40Г245Г2, 60ГОси, коленчатые валы, поршневые штоки, рычаги, распределительные валики, карданные валы, полуоси и другие детали.
45Г250Г2Валы-шестерни, коленчатые и карданные валы, полуоси, червяки, крышки шатунов, шатуны, звенья конвейерных цепей и другие крупногабаритные средненагруженные детали.
50Г245Г2, 60ГШестерни, диски трения, шестеренные валы и другие детали, работающие на истирание.
47ГТ40ХГРТПолуоси автомобилей.
18ХГ20Х, 18ХГТ, 20ХГР, 15Х, 20ХНУлучшаемые и цементуемые детали.
18ХГТ30ХГТ, 25ХГТ, 12ХН3А, 12Х2Н4А, 20ХН2М, 14ХГСН2МА, 20ХГРУлучшаемые или цементуемые детали ответственного назначения, от которых требуется повышенная прочность и вязкость сердцевины, а также высокая поверхностная твердость, работающие под действием ударных нагрузок.
25ГС17Г1С, 17ГС, 25Г2СКрупные детали, изготавливаемые с применением ЭШС, цилиндры гидропрессов, валы гидротурбин и т.д.
20ХГР20ХН3А, 20ХН2М, 12ХН3А, 18ХГТ, 12ХН2Зубчатые колеса, вал-шестерни, червяки, кулачковые муфты, валики, пальцы, втулки и другие улучшаемые или цементуемые детали, работающие под действием ударных нагрузок.
30ХГТ18ХГТ, 20ХН2М, 25ХГТ, 12Х2Н4АУлучшаемые и цементуемые детали, от которых требуется высокая прочность, вязкая сердцевина и высокая поверхностная твердость, работающие при больших скоростях и повышенных удельных давлениях под действием ударных нагрузок.
15ХФ20ХФДля некрупных деталей, подвергаемых цементации и закалке с низким отпуском (зубчатые колеса, поршневые пальцы, распределительные валики, плунжеры, копиры).
40ХФА40Х, 65Г, 50ХФА, 30Х3МФ В улучшенном состоянии шлицевые валы, штоки, установочные винты, траверсы, валы экскаваторов и другие детали, работающие при температуре до 400 °С; после закалки и низкого отпуска — червячные валы и другие детали повышенной износостойкости.
40ХМФА Замки насосно-компрессорных труб, шлицевые валы, штоки, шатуны, крепежные детали трубопроводов, работающие при температуре до 400 °С.
33ХС Улучшаемые детали пружинного типа сравнительно небольших сечений, от которых требуется высокая прочность, износостойкость и упругость.
25ХГТ18ХГТ, 30ХГТ, 25ХГМНагруженные зубчатые колеса и другие детали, твердость которых более HRC 59.
38ХС40ХСВалы, шестерни, муфты, пальцы и другие улучшаемые детали небольших размеров, от которых требуется высокая прочность, износостойкость и упругость.
40ХС38ХС, 35ХГТВалы, шестерни, муфты, пальцы и другие улучшаемые детали небольших размеров, от которых требуется высокая прочность, износостойкость и упругость.
20ХГСА30ХГСАХодовые винты, оси, валы, червяки и другие детали, работающие в условиях износа и при знакопеременных нагрузках при температурах до 200°С.
25ХГСА20ХГСАОтветственные сварные и штампованные детали, применяемые в улучшенном состоянии:ходовые винты, оси, валы, червяки, шатуны, коленчатые валы, штоки и другие детали.
30ХГС40ХФА, 35ХМ, 40ХН, 35ХГСАРазличные улучшаемые детали: валы, оси, зубчатые колеса, тормозные ленты моторов, фланцы, корпуса обшивки, лопатки компрессорных машин, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали.
30ХГСА40ХФА, 35ХМ, 40ХН, 25ХГСА,35ХГСА Различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин,работающие при температуре до 400 °С; рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.
35ХГСА30ХГС, 30ХГСА, 30ХГТ, 35МФланцы, кулачки, пальцы, валики, рычаги, оси, детали сварных конструкций и другие улучшаемые детали сложной конфигурации, работающие в условиях знакопеременных нагрузок.
30ХМ(30ХМА)35ХМ, 35ХРАШестерни, валы, цапфы, шпильки, гайки и различные другие детали, работающие при температуре до 450-500 °С.
35ХМ40Х, 40ХН, 30ХМ, 35ХГСАВалы, шестерни, шпиндели, шпильки, фланцы,диски, покрышки, штоки и другие ответственные детали, работающие в условиях больших нагрузок и скоростей при температуре до 450-500 °С.
38ХМА Ответственные детали общего назначения в машиностроении.
14Х2ГМР14ХНМДФРТяжелонагруженные сварные детали и узлы.
20ХН15ХР, 20ХНР, 18ХГТШестерни, втулки, пальцы, детали крепежа и другие детали, от которых требуется повышенная вязкость и умеренная прокаливаемость.
40ХН45ХН, 50ХН, 38ХГН, 40Х, 35ХГФ, 40ХНР, 40ХНМ, 30ХГВТОси, валы, шатуны, зубчатые колеса, валы экскаваторов, муфты, валы-шестерни, шпиндели, болты, рычаги, штоки, цилиндры и другие ответственные нагруженные детали, подвергающиеся вибрационным и динамическим нагрузкам, к которым предъявляются требования повышенной прочности и вязкости. Валки рельсобалочных и крупносортных станов для горячей прокатки металла.
45ХН40ХНКоленчатые валы, шатуны, шестерни, шпиндели, муфты, болты и другие ответственные детали.
50ХН40ХН, 60ХГВалки для горячей прокатки, валы-шестерни, зубчатые колеса, бандажи, коленчатые валы, шатуны, болты, выпускные клапаны и другие крупные ответственные детали.
20ХНР20ХНЗубчатые колеса, вал-шестерни, червяки, кулачковые муфты, валики, пальцы, втулки и другие нагруженные крупные детали, работающие в условиях ударных нагрузок.
12ХН2 (12ХН2А)20ХНР, 20ХГНР, 12ХН3А, 18ХГТ, 20ХГРШестерни, валы, червяки, кулачковые муфты, поршневые пальцы и другие цементуемые детали, к которым предъявляются требования повышенной прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.
12ХН3А12ХН2, 20ХН3А, 25ХГТ, 12Х2Н4А, 20ХНРШестерни, валы, червяки, кулачковые муфты, поршневые пальцы и другие цементуемые детали, к которым предъявляются требования повышенной прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.
20Х2МСт30, 22Х3МКруглые детали, изготавливаемые методом ЭШС, днища, обечайки, колонны гидропрессов, поковки для деталей, работающих под давлением.
12Х2Н4А0ХГРН, 12ХН2, 12ХН3А, 20Х2Н4А, 20ХГРЗубчатые колеса, валы, ролики, поршневые пальцы и другие крупные особо ответственные цементуемые детали, к которым предъявляются требования повышенной прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок или при отрицательных температурах.
25Х2Н4МА Крупногабаритные шатуны и другие детали большой вязкости и прокаливаемости (для дизелестроения).
30ХН3А30Х2ГН2, 25Х2ГНТА, 34ХН2МВенцы ведомых колес тяговых зубчатых передач электропоездов, шестерни и другие улучшаемые детали. Может применяться при температуре -80 °С (толщина стенки не более 100 мм).
20ХН3А20ХГНР, 20ХНГ, 38ХА, 15Х2ГН2ТА, 20ХГРШестерни, валы, червяки, кулачковые муфты, поршневые пальцы и другие цементуемые детали, к которым предъявляются требования повышенной прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.
20Х2Н4А20ХГНР, 15ХГН2ТА, 20ХГНТРШестерни, валы, пальцы и другие цементуемые особо ответственные высоконагруженные детали, к которым предъявляются требования повышенной прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок или при отрицательных температурах.
38ХГН38ХГНМДетали экскаваторов, крепеж, валы, оси, зубчатые колеса, серьги и другие ответственные детали, к которым предъявляются требования повышенной прочности.
20ХГНР20ХН3А, 12ХН2, 12ХН3АЗубчатые колеса, вал-шестерни, червяки, кулачковые муфты, валики, пальцы, втулки и другие ответственные детали, работающие в условиях ударных нагрузок.
30ХГСН2А Шестерни, фланцы, кулачки, пальцы, валики, оси, шпильки и другие ответственные тяжелонагруженные детали.
20ХН2М (20ХНМ)20ХГР, 15ХР, 20ХНР, 20ХГНРШестерни, полуоси, сателлиты, кулачки, шарниры и другие детали.
30ХН2МА Коленчатые валы, шатуны, ответственные болты, шпильки, диски, звездочки и другие ответственные детали, работающие в сложных условиях нагружения при нормальных, пониженных и повышенных температурах.
30Х3МФ Детали судовых дизелей, плунжеры топливных насосов высокого давления, направляющие, тонкостенные гильзы и другие детали (в том числе прецизионные), которые должны обладать износостойкостью при высоких давлениях.
38Х2Ю Трущиеся детали приборов, детали вспомогательных агрегатов, валики водяных насосов, работающие в подшипниках скольжения, плунжеры, направляющие втулки кондукторов.
38Х2Н2МА Валы, шатуны, болты, шпильки и другие крупные особо ответственные тяжелонагруженные детали сложной конфигурации, применяемые в улучшенном состоянии.
40ХН2МА40ХГТ, 40ХГР, 30Х3МФ, 45ХН2МФАКоленчатые валы, клапаны, шатуны, крышки шатунов, ответственные болты, шестерни, кулачковые муфты, диски и другие тяжелонагруженные детали. Валки для холодной прокатки металлов.
40Х2Н2МА38Х2Н2МАКрупные детали: валы, диски, редукторные шестерни, а также крепежные детали.
38ХН3МА38ХН3ВАВалы, оси, шестерни и другие особо ответственные детали.
18Х2Н4МА (18Х2Н4ВА)15Х2ГН2ТРА, 20Х2Н4А В цементованном и улучшенном состоянии применяется для ответственных деталей, к которым предъявляются требования повышенной прочности, износостойкости и вязкости, а также для деталей, подвергающихся высоким вибрационным и динамическим нагрузкам. Сталь может применяться при температуре от -70 до 450 °С.
30ХН3М2ФА  Диски паровых турбин.
38ХН3МФА Наиболее ответственные тяжелонагруженные детали, работающие при температурах до 400°С.
45ХН2МФА Торсионные валы, коробки передач и другие нагруженные детали, работающие при скручивающих повторно-переменных нагрузках и испытывающие динамические нагрузки.
20ХН4ФА18Х2Н4МАКлапаны впуска, болты, шпильки и другие ответственные детали, работающие в коррозионной среде при повышенных температурах (300-400°С).
38Х2МЮА38Х2ЮА, 38ХВФЮ, 20Х3МВФ, 38Х2ЮШтоки клапанов паровых турбин, работающие при температуре до 450°С, гильзы цилиндров двигателей внутреннего сгорания, иглы форсунок, тарелки букс, распылители, пальцы, плунжеры, распределительные валики, шестерни, валы, втулки и другие детали.
35ХН1М2ФА Диски паровых турбин, оси, валы и другие особо ответственные крупные детали с высокими требованиями к механическим свойствам.
38Х2Н3М Ответственные детали контейнеров с высокими требованиями по механическим свойствам при повышенных температурах.
34ХН1М38Х2НМ, 34ХН3М, 38Х2Н2МА, 40Х2Н2МАДиски, валы, роторы турбин и компрессорных машин, валы экскаваторов, оси, муфты, шестерни, полумуфты, вал-шестерни, болты, силовые шпильки и другие особо ответственные высоконагруженные детали, к которым предъявляются высокие требования по механическим свойствам и работающие при температуре до 500°С.
30ХН2МФА30ХН2ВФАВалы, цельнокованные роторы, диски, детали редукторов, болты, шпильки и другие ответственные детали турбин и компрессорных машин, работающих при повышенных температурах.
36Х2Н2МФА37ХН3МФАДля крупных ответственных деталей-дисков, крепежных болтов и т.д.
34ХН3М35ХНВ, 35ХГНМ, 38Х2НМ, 34ХН1М, 34ХН3МА, 34ХН3МФАКрупные особо ответственные детали с высокими требованиями к механическим свойствам.
38Х2НМ34ХН1М, 40ХН2МАОтветственные детали тяжелого и транспортного машиностроения типа осей, валов и другие высоконагруженные детали, а также детали, используемые в условиях низких температур.
38Х2НМФ4ХН1М, 40ХН2МА, 34ХН3МОтветственные детали тяжелого и транспортного машиностроения типа осей, валов и другие высоконагруженные детали, а также детали, используемые в условиях низких температур.
12К Для изготовления деталей, частей котлов и сосудов, работающих под давлением при комнатной, повышенной и пониженной температурах.
15К20КФланцы, днища, цельнокованые и сварные барабаны паровых котлов, корпуса аппаратов и другие детали котлостроения и сосудов, работающих под давлением при температуре до 450°С.
16К Для изготовления деталей, частей котлов и сосудов, работающих под давлением при комнатной, повышенной и пониженной температурах.
18К Для изготовления деталей, частей котлов и сосудов, работающих под давлением при комнатной, повышенной и пониженной температурах.
20К15КФланцы, днища, цельнокованые и сварные барабаны паровых котлов, корпуса аппаратов и другие детали котлостроения и сосудов, работающих под давлением при температуре до 450°С.
22К25КФланцы, днища, цельнокованые и сварные барабаны паровых котлов, полумуфты, патрубки и другие детали , работающие под давлением при температуре от -40 до 450°С.
12МХ Различные детали, работающие при температуре до 530°С.
12Х1МФ Различные детали, работающие при температуре 540 — 580°С.
25Х1МФ Различные детали, работающие при температуре до 540°С. Крепежные детали, работающие при температуре от — 40 до 500°С.
25Х2М1Ф Крепежные детали, работающие при температуре до 535°С, плоские пружины, болты, шпильки и другие детали.
20Х3МВФ Крепеж и детали, работающие при температуре до 540 — 560°С.
15Х5М Трубы, задвижки, крепеж и другие детали, от которых требуется сопротивляемость окислению при температуре до 600 — 650°С.
15ХМ  Различные детали, работающие при температуре от — 40 до 560°С под давлением.
ШХ15ЩХ9, ШХ12, ШХ15СГШарики диаметром до 150 мм, ролики диаметром до 23 мм, кольца подшипников с толщиной стенки до 14 мм, втулки плунжеров, плунжеры, нагнетательные клапаны, корпуса распылителей, ролики толкателей и другие детали, от которых требуется высокая твердость, износостойкость и контактная прочность.
ШХ15СГХВГ, ШХ15, 9ХС, ХВСГКрупногабаритные кольца шарико- и роликоподшипников со стенками толщиной более 20 — 30 мм; шарики диаметром более 50 мм; ролики диаметром более 35 мм.
95Х18 Кольца, шарики и ролики подшипников, втулки, оси, стержни и другие детали,от которых требуются повышенная прочность и износостойкость и работающие при температуре до 500°С или подвергающиеся действию умеренных агрессивных сред(морской или речной воды, щелочных растворов, азотной и уксусной кислоты и др.).
ШХ4 Кольца железнодорожных подшипников.
Ст65Ст60, 70Рессоры, пружины и другие детали, от которых требуются повышенные прочностные и упругие свойства, износостойкость; детали, работающие в условиях трения при наличии высоких статических и вибрационных нагрузок.
Ст7065ГРессоры, пружины и другие детали, от которых требуются повышенные прочностные и упругие свойства, а также износостойкость.
Ст75Ст70, 80, 85Круглые и плоские пружины различных размеров, пружины клапанов двигателя автомобиля, пружины амортизаторов, рессоры, замковые шайбы, диски сцепления, эксцентрики, шпиндели, регулировочные прокладки и другие детали, работающие в условиях трения и под действием статических и вибрационных нагрузок.
Ст85Ст70, 75, 80Пружины, фрикционные диски и другие детали, к которым предъявляются требования высоких прочностных и упругих свойств и износостойкости.
60Г65ГПлоские и круглые пружины, рессоры, пружинные кольца и другие детали пружинного типа, от которых требуются высокие упругие свойства и износостойкость; бандажи, тормозные барабаны и ленты, скобы, втулки и другие детали общего и тяжелого машиностроения.
65ГСт70, У8А, 70Г, 60С2А, 9ХС, 50ХФА, 60С2, 55С2Пружины, рессоры, упорные шайбы, тормозные ленты, фрикционные диски, шестерни, фланцы, корпуса подшипников, зажимные и подающие цанги и другие детали, которым предъявляются требования повышенной износостойкости, и детали, работающие без ударных нагрузок.
55С20С2, 60С2, 35Х2АФПружины и рессоры, применяемые в автомобилестроении, тракторостроении, железнодорожном транспорте и других отраслях машиностроения.
60С25С2, 50ХФАТяжелонагруженные пружины, торсионные валы, пружинные кольца, цанги, фрикционные диски, шайбы пружинные.
60С2А60С2Н2А, 60С2Г, 50ХФА Тяжелонагруженные пружины, торсионные валы, пружинные кольца, цанги, фрикционные диски, шайбы Гровера и др.
70С3А Тяжелонагруженные пружины ответственного назначения.
55ХГР Для изготовления рессорной полосовой стали толщиной 3 — 24 мм.
50ХФА60С2А, 50ХГФА, 9ХСТяжелонагруженные ответственные детали, к которым предъявляются требования высокой усталостной прочности, пружины, работающие при температуре до 300°С и другие детали.
60С2Н2А60С2А, 60С2ХАОтветственные и тяжелонагруженные пружины и рессоры.
60С2Х260С2ХФА, 60С2Н2АДля изготовления крупных высоконагруженных пружин и рессор ответственного назначения.
60С2ХФА60С2А, 60С2ХА, 9ХС, 60С2ВАОтветственные и тяжелонагруженные пружины и рессоры, изготовляемые из круглой калиброванной стали.
65С2ВА60С2А, 60С2ХАОтветственные и высоконагруженные пружины и рессоры.

acrossteel.ru

Конструкционная сталь, ее применение | Сталь и металл

Строительство, машиностроение, пищевая отрасль или сельское хозяйство, повсюду требуется сталь определенных марок в виде проката или же конкретных изделий – механизмов, приспособлений, разной техники и прочего.

Сталь, точнее СТАЛИ, отличаются своими свойствами  (ввиду различного химического состава). Существует три большие группы сталей – конструкционные, например, инструментальные и стали имеющие особые свойства (можно сказать, стали для особых случаев использования).

Конструкционную сталь, как ясно по названию, применяют, собирая разнообразные конструкции, их элементы, механизмы и машины: краны, вагоны, бункеры, телекоммуникационные башни, опоры ЛЭП и металлоконструкции разнообразных зданий, сооружений — эстакад или мостов, скажем. Для конструкционных сталей приоритетную важность играет оптимальное соотношение прочности, пластичности и, тоже важно, вязкости.

Конструкционная сталь делится на углеродистую и легированную (делается путем «подмешивания» в сплав легирующих элементов ради достижения требуемых свойств). Производство первого вида регламентируется ГОСТом 1050-88, а второго – ГОСТом 19281-89. Легирующие элементами — хром или никель, молибден, марганец, ванадий и другие.

Конструкционной стали тоже бывает несколько видов:

1. Легированная и низколегированная.
2. Углеродистая.
3. Шарикоподшипниковая.
4. Рессорно-пружинная.
5. Теплоустойчивая.

Отметим, что сталь углеродистая конструкционная есть:

1. Высокого качества – обозначают словом «Сталь» — четко с большой буквы.
2. Обыкновенного качества – маркируют как «Ст». Тут выделены три подвида, распознаваемые по раскислению – спокойные, полуспокойные, а также кипящие стали.
3. «А» — высококачественная.
4. Приписка «Ш» на конце марки означает особо высококачественную сталь.

Сортамент конструкционной стали представлен следующими горячепрокатными изделиями:

1. Конструкционный круг стальной – производство согласно ГОСТ 2590-88.
2. Квадрат конструкционный стальной – здесь ГОСТ 259188 регулирует производственный процесс.
3. Шестигранник стальной конструкционный – отвечает ГОСТу 2879-88.
4. По этому же ГОСТу делают и стальные конструкционные полосы.

Фото сортамента конструкционной стали

Нажмите на миниатюру картинки для просмотра

Конструкционный круг стальной
Квадрат конструкционный стальной
стальные конструкционные полосы
Шестигранник стальной конструкционный



Доска объявлений, продать, купить металлоизделия:
Еще записи из рубрики: Сталь, виды, обработка

stalimetal.ru

Область — применение — сталь

Область — применение — сталь

Cтраница 1

Область применения сталей, прошедших электроннолучевой переплав, еще недостаточно определена.  [1]

Область применения сталей I группы приведена в табл. 3.11; в этой же таблице даны значения твердости по Бринеллю.  [3]

Область применения сталей нормальной и повышенной прочности — корпуса судов и кораблей всех типов и назначений, а также корпусные конструкции плавающих буровых установок и других морских сооружений, постоянно эксплуатируемых в нормальных климатических условиях. Под расчетной температурой понимают минимальную среднесуточную температуру воздуха за пять лет эксплуатации.  [4]

В послевоенные годы область применения стали и вообще сплавов на основе железа суживается, они становятся преимущественно конструкционным материалом, качество которого определяется в основном прочностью. Требования к жаропрочности, окалиностойкости и физическим свойствам материалов послевоенной техники настолько повышаются, что во многих случаях для их обеспечения потребовались сплавы на других основах — никеля, кобальта, тугоплавких металлов и пр. Однако ограничение требований к качеству стали показателями прочности не означает их упрощения. Усложнение условий работы объектов современного машиностроения и повышение их ответственности исключают возможность однозначно характеризовать сталь пределом прочности, как это делалось многие годы. Требование прочности ныне входит в критерий качества материала наряду с новым для материаловедения требованием надежности.  [5]

Указанные недостатки ограничивают область применения сернистых сталей повышенной обрабатываемости резанием, они используются для мелких крепежных деталей и малонагруженных деталей сложной формы, где важны шероховатость поверхности и точность размеров.  [6]

В таблице 27 и 28 приведены характеристики и области применения основных нержавеющих, кислотостойких и термостойких сталей и чугунов.  [7]

В третьем томе справочника приведены классификация, принципы выбора и области применения коррозионностой-ких, нержавеющих, теплоустойчивых, жаропрочных, износостойких, инструмейтальвых сталей и сплавов. Он содержит также даняыеяо тугоплавких материалах, сплавах со специальнынГи йагнитными и упругими свойствами, высоким омическим1 сопротивлением, аномальным тепловым расширением, металлокерамических материалах на основе железа, а также о химическом составе, физико-механических и технологических свойствах материалов.  [8]

Характеризовать микроструктуру стали каждого из образцов, определить содержание углерода и указать область применения стали в технике.  [9]

ГОСТ 380 — 71, делятся на три основных группы, которые определяют области применения стали. Стали группы А характеризуются механическими свойствами, группы Б — химическим составом и группы В — механическими свойствами и химическим составом.  [10]

Стали обыкновенного качества, изготавливаемые по ГОСТ 380 — 71, делятся на три основных группы, которые определяют области применения стали. Стали группы А характеризуются механическими свойствами, группы Б — химическим составом и группы В — механическими свойствами и химическим составом.  [11]

Стали обыкновенного качества, изготавливаемые по ГОСТ 380 — 71, делятся на три основных группы А, Б, В, которые определяют области применения стали. В зависимости от нормируемых показателей сталь каждой группы делится на категории.  [12]

Сплавы железа ( стали) бывают различных типов: магнитные, немагнитные, кислотостойкие, твердые, нержавеющие, жаропрочные ( устойчивые при высоких температурах) и др. Не перечисляя всех областей применения сталей, достаточно сказать, что они используются в производстве электровозов, вагонов, железнодорожных рельсов, автомашин, тракторов, экскаваторов, буровых установок, железнодорожных мостов и подъемных кранов.  [13]

Однако фирма поставляет также сталь промежуточного качества. В таблице указаны области применения стали. Для оценки намагничиваемости служат значения индукции при определенных напряженностях поля. Некоторые из этих значений тоже указаны в таблице, причем в ней даны как гарантированные, так и средние измеренные величины. В табл. 21 включены также коэффициенты потерь V10 и У15 — как гарантированные, так и средние измеренные. Кроме того, указана доля потерь на гистерезис в общих потерях в стали при 25, 50 и 60 гц.  [14]

Страницы:      1    2

www.ngpedia.ru

Углеродистая сталь — состав, свойства, применение и маркировка

Область применения углеродистой стали широка – она используется для создания инструментов, из нее изготавливаются несущие конструкции и элементы для машиностроения. В настоящее время это один из самых востребованных видов стали, так как она обладает уникальными свойствами. Ее эксплуатационные и технические свойства определяются компонентами и их соотношением в составе.

Состав

Для плавки стали используется углерод и дополнительные элементы. В зависимости от будущего назначения к материалу предъявляются определенные требования: твердость, пластичность, текучесть и т.д. Корректировку этих параметров можно осуществлять с помощью изменения % содержания углерода.

Его соотношение к общему объему является одним из основных условий разделения стали на виды.

Их отличительные качества и особенности описаны в нормативных документах:

  • Обыкновенного качества – ГОСТ 380-85.
  • Конструкционная – ГОСТ 380-88.
  • Инструментальная – ГОСТ 1435-54 и ГОСТ 5952-51.

Содержание углерода определяет показатель твердости. Чем его больше – тем прочее будет изделие. Однако нужно учитывать, что одновременно с этим возрастает хрупкость.

В зависимости от этого показателя сталь разделяют на несколько видов:

  • Низкоуглеродистая – до 0,25%. Отличается хорошей пластичностью, относительно легко поддается деформации, как в холодном состоянии (годна для холодной ковки), так и под воздействием высоких температур.
  • Среднеуглеродистые – от 0,3% до 0,6%. Обладает достаточной прочностью, но также имеет хорошие показатели пластичности и текучести, что важно для обработки. Область применения – элементы конструкций, эксплуатация которых подразумевает нормальные условия.
  • Высокоуглеродистые – от 0,6% до 1,4%. Из нее изготавливают высокопрочный инструмент, приборы для измерения.

Каждый из этих видов стали имеет определенную область применения.

Обыкновенного качества

Это самый востребованный вид стали в настоящее время. Она производится в виде проката – листов, прутьев, швеллеров и балок. Благодаря своим свойствам может использоваться в качестве опорных конструкций, элементов машиностроения.

Для того чтобы узнать свойства определенного вида углеродистой стали обыкновенного качества. нужно знать принцип ее маркирования.

Обозначение всегда должно соответствовать ГОСТу. В названии указывается вид металла – СТ. Затем идет цифровой номер, определяющий содержание перлита и углерода. Чем больше номер – тем прочнее изделие. Нумерация может варьироваться от 0 до 6. Затем в названии указывается способ раскисления — СП – спокойная; ПС – полуспокойная; КП – кипящая.

Помимо этого углеродистая сталь имеет разделение на три подвида.

  • А – ее химический состав не регламентируется. Главным показателем являются механические свойства. Она не проходит предварительную стадию обработки давлением. Не предназначена для сварки.
  • Б – ее химический состав должен соответствовать нормативной документации. Изделия из этого материала могут подвергаться обработке – штамповке, ковке и т.д. Но при этом возможно изменение механических свойств. Некоторые сорта можно подвергать термическому воздействию.
  • И – наиболее качественный вид материала. Для этих марок характерны механические свойства группы «А» и гарантированный химический состав группы «Б». Конструкции могут свариваться между собой.

В маркировке группа «А» не указывается. Если же сорт материала соответствует группам «Б» или «В» — эти буквы указывают в начале маркировки. При использовании в составе марганца с повышенным содержанием в названии марки используют букву «Г». Пример: БСт3Гпс – сталь группы «Б», с содержанием углерода, соответствующего обозначению «6», с добавлением марганца в полуспокойном состоянии.

Качественная

При изготовлении этих сортов стали предъявляются повышенные требования, как к химическому составу, так и к механическим свойствам. Помимо этого регламентируется содержание вредных компонентов.

  • Сера – не более 0,04%.
  • Фосфор – не более 0,035%.

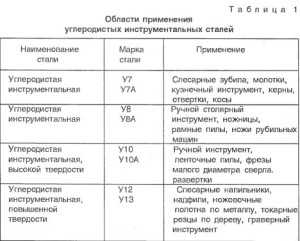

Данные сорта обозначаются буквой «У». Следующие за ней цифры указывают % содержание углерода (в сотых долях процента). Такие марки стали используются для изготовления инструмента, ответственных элементов в машиностроении, а также при производстве точных измерительных приборов.

  • У7 – применяется для производства зубил, штампов, кузнечного инструмента, молотов.
  • У8 и У8Г (с содержанием марганца) – пробойники, ножи по металлу, инструмент, предназначенный для обработки камня.
  • У9 – инструмент для деревообработки, кернеры, штемпеля.
  • У10 и У11 – метчики, развертки, плашки, полотна для ножовок.
  • У12 и У13 – резцы для обработки твердого металла, сверла.

На что еще нужно обращать внимание при выборе углеродистой стали? Важно помнить, что чем лучше показатель твердости, тем более хрупким будет изделие. Так, для инструментальных сортов качественной стали характерна хорошая механическая прочность, низкая текучесть и пластичность.

ismith.ru

Применение сталей

Марка стали Заменитель Применение
40Х9С2 Клапаны впуска ивыпуска автомобильных, тракторных и дизельных двигателей, трубки рекуператоров, теплообменники, колосники, крепежные детали.
40Х10С2М Клапаны авиадвигателей, автомобильных и тракторных дизельных двигателей, крепежные детали двигателей.
08Х1312Х13, 12Х18Н9Детали с повышенной пластичностью, подвергающиеся ударным нагрузкам (клапаны гидравлических прессов, предметы домашнего обихода), а также изделия подвергающиеся действию слабоагрессивных сред (атмосферные осадки, водные растворы солей органических кислот при комнатной температуре и др.). Сталь коррозионностойкая и жаростойкая ферритного класса.
12Х1320Х13Детали с повышенной пластичностью, подвергающиеся ударным нагрузкам (клапаны гидравлических прессов, предметы домашнего обихода), а также изделия подвергающиеся действию слабоагрессивных сред при комн. Т=450-500 °С . Сталь коррозионностойкая, жаропрочная и жаростойкая мартенситно-ферритного класса.
20Х1312Х13, 14Х17Н2Детали с повышенной пластичностью, подвергающиеся ударным нагрузкам, а также изделия подвергающиеся действию слабоагрессивных сред при комн. Т=450-500 °С . Сталь коррозионностойкая, жаропрочная мартенситного класса.
30Х1340Х13Режущий, мерительный и хирургический инструмент, пружины, карбюраторные иглы, предметы домашнего обихода, клапанные пластины компрессоров.
40Х1330Х13Режущий, мерительный и хирургический инструмент, пружины, карбюраторные иглы, предметы домашнего обихода, клапанные пластины компрессоров и др., работающие при Т до 450-500 °С и в коррозионных средах. Сталь коррозионностойкая мартенситного класса.
10Х14АГ1512Х18Н9, 08Х18Н10, 12Х18Н9Т, 12Х18Н10ТДля немагнитных деталей, работающих в слабоагрессивных средах. Сталь коррозионностойкая аустенитного класса.
12Х1712Х18Н9ТКрепежные детали, валики, втулки и другие детали аппаратов и сосудов, работающих в разбавленных растворах азотной, уксусной, лимонной кислоты, в растворах солей, обладающих окислительными свойствами. Сталь коррозионностойкая и жаропрочная до 850 °С, ферритного класса
08Х17Т12Х17, 08Х17Т1Изделия, работающие в окислительных средах, атмосферных условиях, кроме морской, в которой возможна точечная коррозия. Теплообменники и трубы. Сварные конструкции, не подвергающиеся действию ударных нагрузок и работающие при температуре не ниже — 20 °С. Сталь коррозионностойкая, жаростойкая ферритного класса.
95Х18 Для деталей высокой твердости, работающих в условиях износа (втулки, оси, стержни, шариковые и роликовые подшипники. Сталь коррозионностойкая мартенситного класса.
08Х18112Х17, 08Х17ТКонструкции, не подвергающиеся воздействию ударных нагрузок и работающие, в основном, в окислительных средах, например растворах азотной кислоты. Применение в сварных конструкциях ограничивается малыми сечениями деталей (до 3 мм). Не рекомендуется использовать для сварных конструкций, работающих в условиях ударных нагрузок. Предельная температура службы сварных конструкций не ниже -20°С. Сталь жаростойкая и коррозионностойкая ферритного класса.
15Х25Т12Х18Н10ТДля сварных конструкций, не подвергающихся действию ударных нагрузок при температуре эксплуатации не ниже ? 20°С для работы в более агрессивных средах по сравнению со средами, для которых рекомендуется сталь марки 08Х17Т. Трубы для теплообменной аппаратуры, работающей в агрессивных средах. Аппаратура, детали, чехлы термопар, электроды искровых зажигательных свечей, теплообменники. Сталь жаростойкая до 1100 °С, коррозионностойкая ферритного класса.
15Х2815Х25Т, 20Х23Н18Для сварных конструкций, не подвергающихся действию ударных нагрузок при температуре эксплуатации не ниже ? 20°С; спаи со стеклом; аппаратура, детали, трубы пиролизных установок, теплообменники; трубы для теплообменной аппаратуры, работающей в агрессивных средах.Сталь жаростойкая коррозионностойкая ферритного класса.
25Х13Н2 Детали с повышенной пластичностью, подвергающиеся ударным нагрузкам (клапаны гидравлических прессов, предметы домашнего обихода), а также изделия, подвергающиеся действию слабоагрессивных сред (атмосферные осадки, водные растворы солей органических кислот при комнатной температуре и другие). Сталь коррозионностойкая мартенситного класса.
20Х23Н13 Детали, работающие при высоких Т в слабонагруженном состоянии. Сталь жаростойкая до 900-1000 °С, аустенитно-ферритного класса.
20Х23Н1820Х23Н13, 15Х25ТПоковки, бандажи для работы при 650-700°С, детали камер сгорания, хомуты, подвески и другие детали крепления котлов, муфелей для работы при Т до1100 °С, бесшовные трубы. Сталь жаростойкая и жаропрочная аустенитного класса.
10Х23Н18 Листовые детали, трубы, арматура (при пониженных нагрузках), работающие при 1000 °С. Сталь жаропрочная , жаростойкая, аустенитного класса.
20Х25Н20С2 Детали печей, работающие при Т до 1100 °С в воздушной и углеводородной атмосферах. Сталь жаростойкая аустенитного класса.
15Х12ВНМФ Роторы, диски, лопатки, болты, бандажи, гайки, шпильки и другие детали, работающие до 780°С. Сталь жаропрочная, мартенситно-ферритного класса.
20Х12ВНМФ5Х12ВНМФ, 18ХПМНФББандажи, диафрагмы, болты, гайки, шпильки и другие высоконагруженные детали, работающие при 600°С. Сталь жаропрочная мартенситного класса.
37Х12Н8Г8МФБ Диски крепежные и другие детали, работающие с ограниченным сроком службы при 600-650°С. сталь жаропрочная аустенитного класса.
13Х11Н2В2МФ Ответственные нагруженные детали, работающие при температуре 600°С. Сталь жаропрочная мартенситного класса.
45Х14Н14В2М Детали арматуры и трубопроводов, клапаны моторов, крепеж для работы на длительные сроки при Т до 600 °С и для работы с ограниченными сроками до 650 °С. Сталь жаропрочная аустенитного класса.
40Х15Н7Г7Ф2МС Крепежные детали, работающие при температуре 650°С. Сталь легированная, аустенитного класса, жаропрочная, дисперсионно-твердеющая.
08Х17Н13М2Т10Х17Н13М2ТСварные конструкции, крепежные детали, работающие в средах повышенной агрессивности при 600 °С. Сталь коррозионностойкая аустенитного класса.
10Х17Н13М2Т08Х17Н13М2ТСварные конструкции, крепежные детали, работающие в средах повышенной агрессивности, предназначенные для длительных сроков службы при 600 °С. Сталь коррозионностойкая аустенитного класса.
31Х19Н9МВБТ Роторы, диски, болты, крепежные детали, валы, работающие при 600°С. Сталь жаропрочная аустенитного класса.
10Х14Г14Н4Т20Х13Н4Г9, 12Х18Н9Т, 12Х18Н10Т, 08Х18Н10ТДля изготовления разнообразного сварного оборудования, работающего в средах химических производств слабой агрессивности, криогенной техники до -253°С, а также для использования в качестве жаростойкого и жаропрочного материала до 700°С. Сталь коррозионностойкая аустенитного класса.
14Х17Н220Х17Н2Для различных деталей химической и авиационной промышленности(рабочие лопатки, диски, валы, втулки, фланцы, крепежные и другие детали). Детали компрессорных машин, работающие на нитрозном газе, либо в агрессивных средах при пониженных Т. Сталь коррозионностойкая, жаропрочная мартенситно-ферритного класса.
12Х18Н920Х13Н4Г9, 12Х17Г9АН4, 10Х14Г14Н4ТПрименяется в виде холоднокатаного листа и ленты повышенной прочности для различных деталей и конструкций, свариваемых точечной сваркой, а также для изделий, подвергаемых термической обработке (закалке). Сталь коррозионностойкая и жаростойкая аустенитного класса.
17Х18Н920Х13Н4Г9Применяется в виде холоднокатаного листа и ленты повышенной прочности для различных деталей и конструкций, свариваемых точечной сваркой; для изготовления труб и других деталей. Сталь коррозионностойкая и жаростойкая аустенитного класса.
08Х18Н10 Трубы, детали печной арматуры, муфели, теплообменники, реторты, патрубки, коллекторы выхлопных систем, электроды искровых зажигательных свечей, сварные аппараты и сосуды химического машиностроения, работающие при Т от -196 до 600 °С в средах средней активности. Сталь коррозионностойкая, жаропрочная, аустенитного класса.
12Х18Н9Т10Х14Г14Н4Т, 12Х17Г9АН4, 12Х18Н10ТТрубы, сварная аппаратура, детали печной арматуры, муфели, теплообменники, детали выхлопных систем, листовые и сортовые детали; аппараты и сосуды, работающие при Т от -196 до 600 °С под давлением, а при наличии агрессивных сред — до 350 °С. Сталь коррозионностойкая, жаростойкая, аустенитного класса.
12Х18Н10Т08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08Х17Т, 15Х25Т, 12Х18Н9ТДетали, работающие до 600 °С; сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорных кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от -196 до 600 °С, а при наличии агрессивных сред — до 350 °С. Сталь коррозионностойкая аустенитная класса.
08Х18Н10Т Сварная аппаратура, работающая в средах повышенной агрессивности, теплообменники, муфели, трубы, детали печной арматуры, электроды искровых зажигательных свечей. Сталь коррозионностойкая и жаростойкая аустенитного класса.
12Х18Н12Т12Х18Н9, 12Х19Н9Т, 12Х18Н10ТРазличные детали, работающие при от -196 до 600 °С в агрессивных средах. Сталь коррозионностойкая, жаростойкая и жаропрочная аустенитного класса.
08Х18Г8Н2Т12Х18Н9ТДля изготовления сварной аппаратуры, работающей в окислительных средах при температуре эксплуатации от -50 до 300°С. Сталь коррозионностойкая аустенитно-ферритного класса.
20Х20Н14С2 Печные конвейеры, ящики для цементации и другие детали термических печей. Сталь жаропрочная аустенито-ферритного класса.
08Х22Н6Т12Х18Н9Т, 12Х18Н10Т, 08Х18Н10ТСварные аппараты и сосуды, камеры горения и другие конструктивные элементы газовых турбин, корпусы аппаратов, днища, фланцы, детали внутренних устройств аппаратов, трубные диски и пучки, работающие при температуре от -10 до 300°С под давлением и соприкасающиеся с коррозионными средами. Сталь коррозионностойкая аустенитно-ферритного класса.
12Х25Н16Г7АР Лист, проволока, трубы, лента, детали, работающие до 950°С при умеренных напряжениях. Сталь жаростойкая, жаропрочная аустенитного класса.
06ХН28МДТ03ХН28МДТСварные конструкции, работающие при Т до 80°С в серной кислоте различных концетраций, за исключением 55-% уксусной и фосфорной кислот.
ХН35ВТ Диски, роторы, крепежные детали, плоские пружины и другие детали, работающие до 650°С. Жаропрочный сплав на никелевой основе.
ХН35ВТЮ Рабочие лопатки газотурбинных и других двигателей, работающие при температуре до 700-800 °С, компрессорные лопатки, работающие до 700-800°С, диски, дефлекторы, кольца, работающие при температуре до 750 °С. Жаропрочный сплав на железоникелевой основе.
ХН70Ю различные детали, работающие при умеренных напряжениях при 1100-1200°С (может применяться для нагревательных элементов сопротивления).
ХН70ВМЮТ Крепежные и другие детали, работающие при температуре до 750-800°С. Жаропрочный сплав на никелевой основе.
ХН70ВМТЮФ Тяжелонагруженные детали, работающие при температуре 850°С.
ХН77ТЮР Диски, кольца, лопатки и другие детали, работающие до 750°С. Жаропрочный сплав на никелевой основе.
ХН78ТХН38ВТ, 12Х25Н16Г7АР, 20Х23Н18Сортовые детали, трубы, работающие до температуры 1100°С.
ХН80ТБЮ Крепежные детали, работающие до 700°С.
15Х11МФ Турбинные лопатки, поковки, бандажи и другие детали для длительной работы до 560°С.
13Х14Н3В2ФР (ЭИ 736) высоконагруженные детали, в том числе диски, валы, стяжные болты, лопатки и другие детали, работающие в условиях с повышенной влажностью (ГОСТ 5632 — 72).
10Х7МВФБР (ЭИ 505) В энергетическом машиностроении (трубы и детали для длительной работы при температурах 600-620°С). Сталь мартенситного класса.
18Х11МНФБ (ЭП 291) Высоконагруженные детали, лопатки паровых турбин, трубы, крепежные детали для длительной работы при температурах до 620°С.
13Х12Н2В2МФ (ЭИ 961) Диски компрессоров, молотки и другие нагруженные детали, длительно работающие при температурах до 600°С. Сталь мартенситного класса.
18Х12ВМБФР (ЭП 993) Лопатки паровых турбин, трубы, крепежные детали для длительной работы при температурах до 620°С, формы для литья и жидкой штамповки медных и алюминиевых сплавов. Сталь мартенситно-ферритного класса.
12Х2МВ8ФБ (ЭП 503) В энергетическом машиностроении (трубы для длительной работы при температурах до 650°С). Сталь ферритного класса.
40Х10С2М (ЭИ 107) Клапаны выпуска автомобильных, дизельных и тракторных моторов, клапаны впуска авиадвигателей, крепежные детали, колосники для работы при температурах 650-850 °С. Сталь мартенситного класса.
4Х14Н14В2М (ЭИ 69) Детали арматуры, поковки, крепеж для длительного срока службы при температурах до 600°С и ограниченного срока службы при 650 °С; сталь жаропрочная аустенитного класса.
10Х11Н20Т3Р (ЭИ 696) Турбинные лопатки, кольцевые детали, крепежные детали, детали компрессора и рабочей части турбины с температурой до 700°С. Сталь аустенитного класса.
10Х11Н23Т3МР Пружины и крепежные детали.
09Х14Н19В2БР (ЭИ 695Р) Паропроводные и пароперегревательные трубы установок сверхвысокого давления с длительным сроком службы до температуры 700°С.
08Х16Н13М2Б (ЭИ 680) Поковка для дисков и роторов, лопатки, болты с длительным сроком службы при температурах до 600°С. Сталь аустенитного класса.
ХН67МВТЮ (ЭИ 202) Диски, корпуса, рабочие и сопловые лопатки газовых турбин, листовые детали турбин, работающие длительный срок до температуры 800°С.
ХН73МБТЮ (ЭИ 698) Диски газовых турбин для длительной службы с рабочей температурой до 750°С. Жаропрочный сплав на никелевой основе.
ХН65ВМТЮ (ЭИ 893) Рабочие и направляющие лопатки и крепежные детали газовых турбин работающие длительный срок до температуры 800°С.
ХН62МВКЮ (ЭИ 867) Лопатки и диски турбин для работы при температурах до 900°С.
ХН55ВМТКЮ (ЭИ 929) Лопатки газовых турбин со сроком службы ограниченным при температурах 900-950°С и длительном при 700-800°С.
ХН62МБВЮ (ЭП 709)  Высоконагруженные сварные изделия с рабочей температурой до 750°С.
ХН60КМВЮБ (ЭП 800) В энергетическом машиностроении для лопаток газовых турбин длительного действия с рабочей температурой до 850°С.

neva-stal.ru

Что такое сталь?

Сталь — это сплав железа и углерода. На современном металлургическом рынке появляются новые виды стали. Давайте разберемся подробнее что же это за сплав и какими свойствами он обладает.

Давно известно, что сталь является сплавом, который в большей степени состоит из углерода и железа. Благодаря тому, что в сплаве имеется углерод, то сталь обладает боле высокими характеристиками прочности, в отличии то сплава железа. Однако, это сильно влияет на пластичность материала, то есть показатель ковкости заметно снижается.

Свойства стали

Свойства стали чаще всего напрямую зависят от наличия в ней количества химических элементов, в том числе и от углерода, количество которого варьируется 0,2-2,14%. Стоит отметить, что от данного показателя также зависит сорт стали. Благодаря увеличению процента содержания углерода в составе стали, сплав приобретает не только большую прочность, но и большую хрупкость. Сплав стали, где процентное содержание углерода свыше 2,14% уже называется чугун.

Наряду с тем, что углерод является связующим звеном в сплаве стали, то его можно заменить и некоторыми и другими химическими элементами, например, марганцем, хромом, вольфрамом, никелем, титаном, молибденом и прочими.

Разные типы и количество этих элементов, помогут определить твердость, пластичность и прочность сплава стали.

Также связующий материал отвечает за правильную поддержку кристаллической решетки, посредством блокирования движения атомов железа. Таким образом, получается что он является для стали неким затвердителем.

Плотность сплава стали зависит от процентного содержания имеющихся в нем компонентов, и колеблется от 7750 до 8050 кг/м3.

Еще один способ изменить механические свойства стали — это термические ее обработать. Этот процесс оказывает воздействия на прочностные, теплопроводные и электрические характеристики сплава.

Применение стали

На сегодняшний день имеется большой ассортимент видов стали, к примеру, углеродистая или мягкая сталь, нержавеющая или оцинкованная, и прочие, использующиеся зачастую для строительных нужд. Большое количество зданий, стадионов, железнодорожных путей, мостов и другое.

Помимо этого, сталь применяют почти во всей сферах промышленности, для производства транспортного, воздушного, водных средств и прочее.

Большое количество привычных для нас предметов также было изготовлено при применении сплава стали, к примеру, посуда, техника. В современном мире стали также применяют при обустройстве дома, планировании интерьера, для мебельной продукции. Сталь – это неотъемлемая частичка стиля Hi Tech.

Для чего необходима нержавеющая и оцинкованная сталь?

Несмотря на то, что сталь имеет ряд весомых преимуществ, к примеру, долговечность, тепло и электропроводность, то железо ей передало свой главный минус – коррозию, то есть способность подвергаться окислению.

После долгих исследований и опытов, специалисты смогли создать такой сплав стали, который больше не будет подвержен коррозии, то есть оцинкованную и нержавеющую.

Нержавеющая сталь

Нержавеющая сталь, благодаря своим особым свойствам, почти не подвергается коррозии или ржавчине. При этом она сохраняет все основные характеристики стали – стойкость к износу, пластичность и прочность.

Состав нержавеющей стали отличается тем, что в нем присутствует определенное количество элементов хрома. Количество хрома колеблется в диапазоне 10,5 -11%. Благодаря этому, на нержавеющей поверхности стали, образуется оксидовый слой хрома, являющейся инертным. Это представляет собой основную причину таких характеристик нержавеющей стали. Поэтому такая сталь применяется в тех средах, где возможно соприкосновение с водной или агрессивной средой.

Оцинкованная сталь

Оцинкованная сталь представляет собой точно такую же углеродистую сталь, только с нанесением на поверхность покрытие, которое способно предохранить металл от коррозии. Не сложно догадаться, что покрытие оцинкованной стали – это материал, который обладает высоким показателем к коррозии, то есть цинк. Процесс технологии, когда на поверхность стали наносится цинк, принято называть гальванизацией или цинкованием.

На нынешний момент используют два способа гальванизации:

  • Погрузка стали в расплавленный цинк.
  • Метод электролиза, то есть посредством выделения цинка на стальную поверхность, благодаря цинковым солям, где воздействует электрический ток.



Задайте свой вопрос!

Мы свяжемся с вами в ближайшее время и дадим подробную консультацию

www.centralsteelcombine.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
