Сталь определение: Сталь. Определение понятия.

Сталь. Определение понятия.

Сталь. Определение.

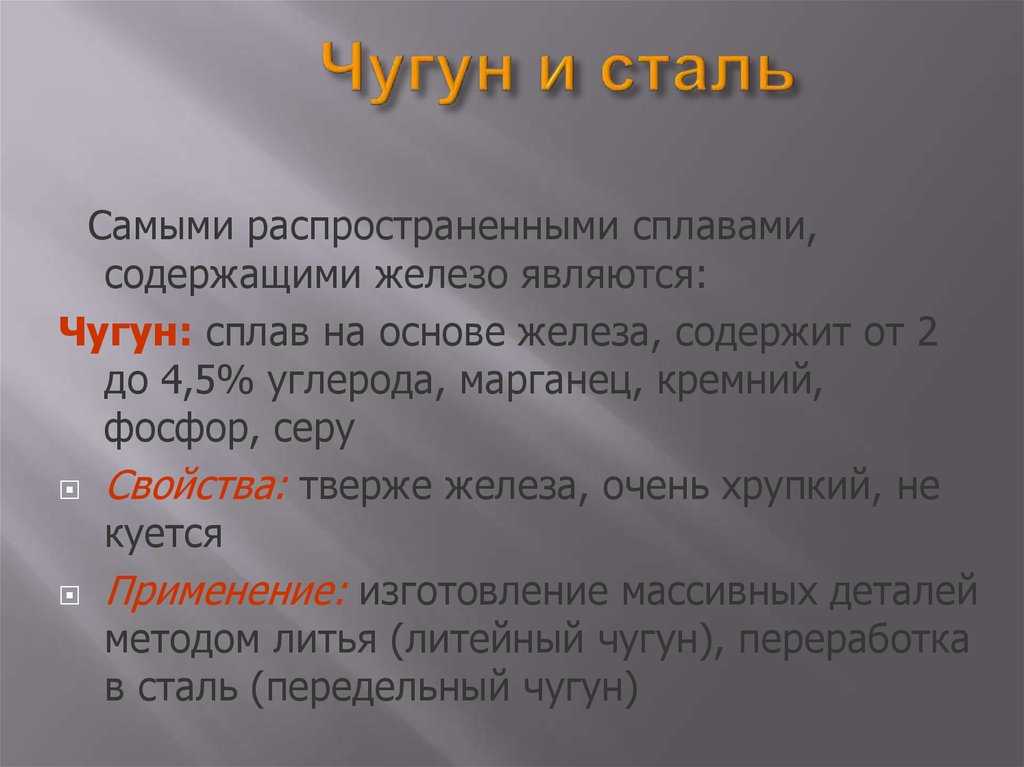

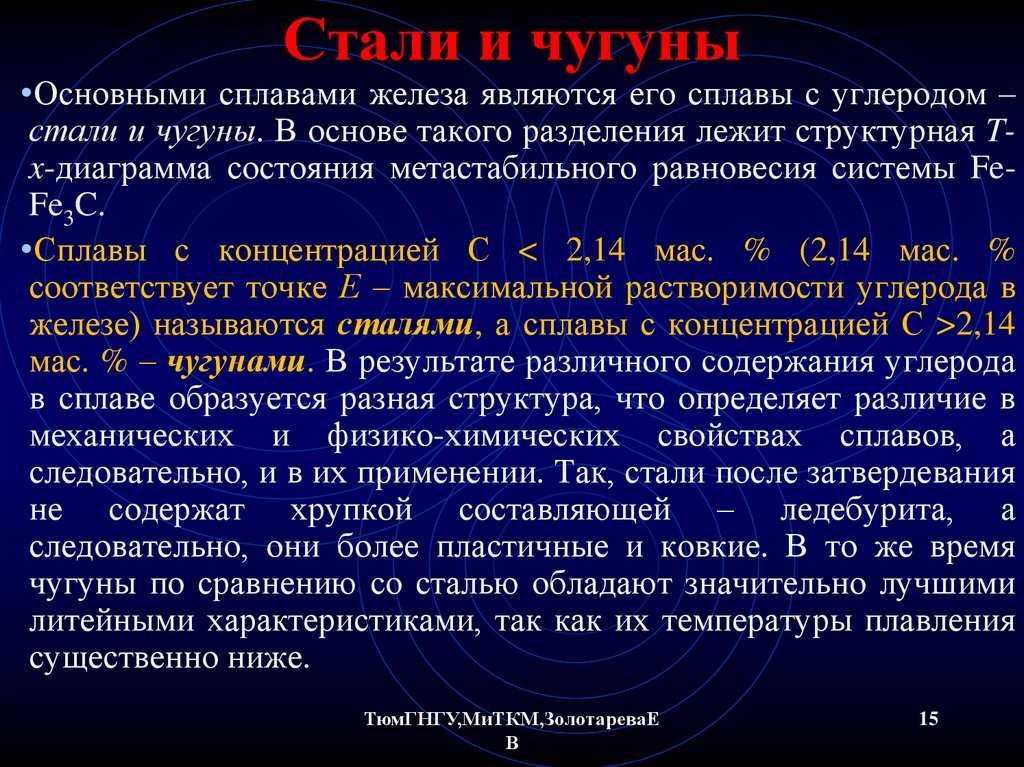

Все мы привыкли считать, что есть чугун и есть сталь. Однако, если ознакомиться с технологическим процессом производства стали, то мы поймём, что сталь является продуктом переработки чугуна. Общепринятое определение – сталь является сплавом железа и углерода с содержанием последнего в пределах 0,1 – 2,14%. Причём, чем меньше доля углерода, тем лучше свариваемость стали и хуже восприимчивость к термообработке

Условия применения стали предъявляют самые разнообразные требования к её физико-химическим свойствам. В связи с этим в состав сплава могут вводиться различные лигатуры, уменьшая долю железа. Поэтому существует уточнённое определение стали – это сплав железа и углерода, но при этом массовая доля железа должна составлять не менее 45%.

Наличие в сплаве железа, углерода и легирующих элементов в тех или иных долях определяет принадлежность стали к какому-либо классу.

Классификация стали.

Несмотря на существование множества современных высокотехнологичных материалов, сталь остаётся одним из самых широко применяемых материалов. Относится это и к производству приводных механизмов. Каким бы ни был редуктор, в нём обязательно присутствуют стальные детали. Справедливо это утверждение и по отношению к приводным цепям.

Итак, рассмотрим основные варианты классификации стали.

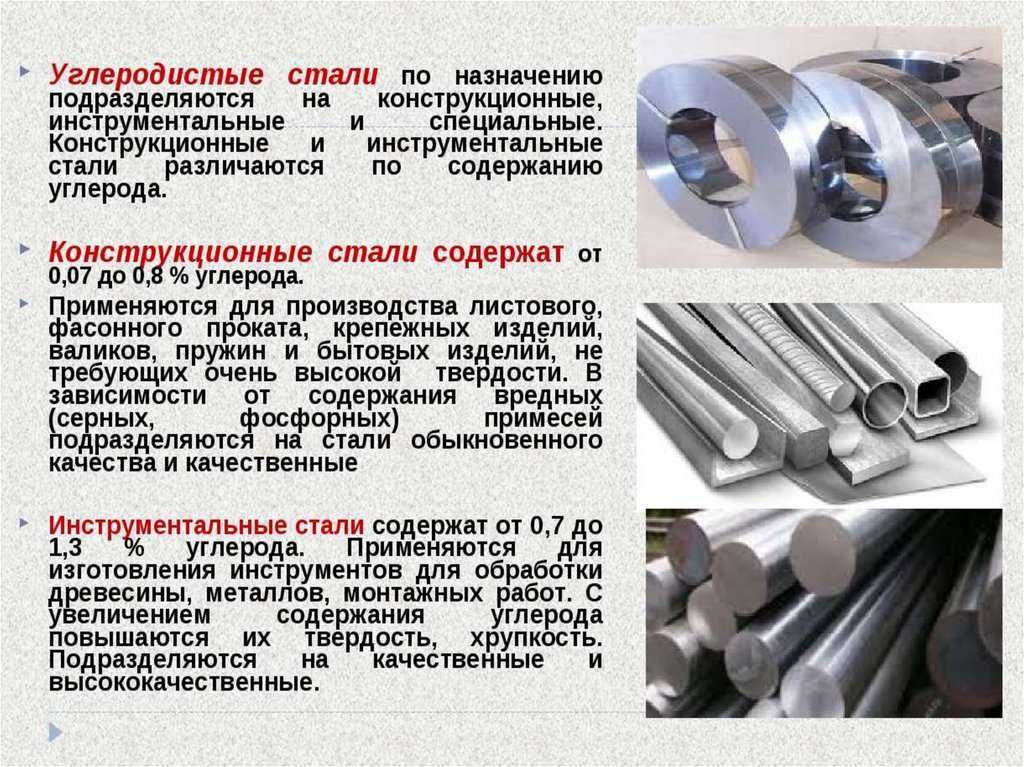

По назначению.

По своему назначению сталь подразделяется на следующие категории – строительная, машиностроительная и инструментальная.

Строительная сталь.

Основным требованием, предъявляемым к строительной стали, является хорошая свариваемость. Это возможно при содержании углерода до 0,25%. Справедливым будет утверждение, что к строительным относятся низкоуглеродистые стали. Типовые марки – Ст1, Ст2 и Ст3.

Применение строительной стали.

Химический состав строительной стали определяет её применение в различных строительных конструкциях или оборудовании при необходимости соединения сборочных единиц путём проведения сварочных работ. Некоторые модели цилиндрических редукторов компонуются в корпусах из строительной стали.

Машиностроительная сталь.

К машиностроительным сталям относится сплав железа и углерода с содержанием последнего в пределах от 0,3 до 0,7%. Данный тип имеет худшую, по сравнению со строительной сталью, свариваемость, но при этом лучше воспринимает процесс закалки и отпуска. Типовые марки – Сталь 40Х или Сталь 45.

Применение машиностроительной стали.

Среднеуглеродистые машиностроительные стали применяются при производстве самого широкого спектра деталей в общем машиностроении. Как правило, производственный процесс подразумевает наличие термических или химико-термических операций. Пример продукции, представленной в каталоге, — запасные части редукторов и звенья приводных роликовых цепей.

Инструментальная сталь.

Название инструментальной стали говорит за себя. Основным требованием, предъявляемым к любому стальному инструменту, является твёрдость. Эта характеристика достигается путём достижения доли содержания углерода в сплаве свыше 0,7%. Наиболее распространённые марки – от У7 до У13.

Применение инструментальной стали.

Помимо своего прямого назначения, инструментальная сталь применяется при производстве различных пружин. В частности, плоские пружины используются при сборке электродвигателей и соединительных замков цепей.

По содержанию углерода.

Показатель процентного содержания углерода в химическом составе стали определяет её отношение к одной из трёх групп:

• низкоуглеродистые – содержание углерода менее 0,25%;
• среднеуглеродистые – углерода содержится от 0,3 до 0,7%;
• высокоуглеродистые – доля углерода превышает 0,7%.

Низкоуглеродистые стали.

Низкоуглеродистая сталь может иметь множество различных обозначений. Всё зависит от массовой доли углерода и наличия в сплаве дополнительных химических элементов. Пример – Ст 08пс, Сталь 10 или 25ХГЛ. Общее в обозначении – первое число не более 25. Самый характерный признак данной категории – прекрасная свариваемость

Применение низкоуглеродистой стали в редукторах.

Из низкоуглеродистых сталей производятся различные штампованные элементы корпусов редукторов – различные смотровые люки и крышки. Сталь с содержанием углерода 0,2-0,25% применяется при изготовлении зубчатых колёс мотор-редукторов типа МЦ2С и цилиндрических редукторов типа Ц2У. Для повышения прочностных характеристик шестерни после механической обработки подвергаются цементации.

Среднеуглеродистая сталь.

Среднеуглеродистые стали имеют в своей маркировке начальные числа от 30 до 50, что означает сотые доли процента содержания углерода. Свариваемость плохая – всем знакома ситуация, когда шов трескается. Пример марок среднеуглеродистых сталей – Сталь 40Х, Сталь 45 или 50Г2.

Применение среднеуглеродистой стали.

До недавних пор среднеуглеродистые стали являлись основным материалом для изготовления валов-шестерен и колёс зубчатых редукторов. Например, так производились редукторы типа РМ или РЦД. В настоящее время из данной категории металла изготавливают различные валы и муфты, работающие под нагрузкой или при повышенной вибрации.

Высокоуглеродистые стали.

В высокоуглеродистых сталях фактическое содержание углерода превышает 0,55%. Чем выше в стали содержится углерода, тем больше её физические свойства приближаются к чугуну. Это же можно сказать и относительно прочности. Пример марок – У7А, У9А или У13А. Производство высокоуглеродистых сталей принято считать более затратным.

Применение высокоуглеродистых сталей.

Напрямую высокоуглеродистая сталь в редукторах применяется в ничтожных количествах, только в виде каких либо пружин. Но косвенное использование является повсеместных – стальные шарики дробемётных установок, метчики, напильники и т.д. Именно повышенная прочность стали с высоким содержанием углерода вносит определённые ограничение на применение изделий из этого материала.

определение, классификация, химический состав и применение

Как часто мы слышим слово «сталь». И произносят его не только профессионалы в области металлургического производства, но и обыватели. Без стали не обходится ни одна прочная конструкция. По сути, когда мы говорим о чем-то металлическом, то подразумеваем изделие из стали. Узнаем, из чего она состоит, и как ее классифицируют.

Определение

Сталь – это самый, пожалуй, популярный сплав, основой которого являются железо и углерод. Причем доля последнего колеблется от 0,1 до 2,14 %, а первый не может быть ниже 45 %. Простота производства и доступность сырья имеют определяющее значение при распространении этого металла на все сферы деятельности человека.

Основные характеристики материала меняются в зависимости от его химического состава. Определение стали, как сплава, состоящего из двух компонентов, железа и углерода, нельзя назвать полным. В него может входить, например, хром — для придания жаропрочности, а никель, чтобы обеспечить устойчивость к коррозии.

Обязательные компоненты материала способствуют появлению дополнительных преимуществ. Так, железо делает сплав ковким и легко деформируемым при определенных условиях, а углерод – прочность и твердость одновременно с хрупкостью. Именно поэтому его доля так мала в общей массе стали. Определение способа производства сплава привело к содержанию в нем марганца в количестве 1 % и кремния – 0,4 %. Существует целый ряд примесей, которые появляются при плавлении металла и от которых пытаются избавиться. Наряду с фосфором и серой, кислород и азот также ухудшают свойства материала, делая его менее прочным и изменяя пластичность.

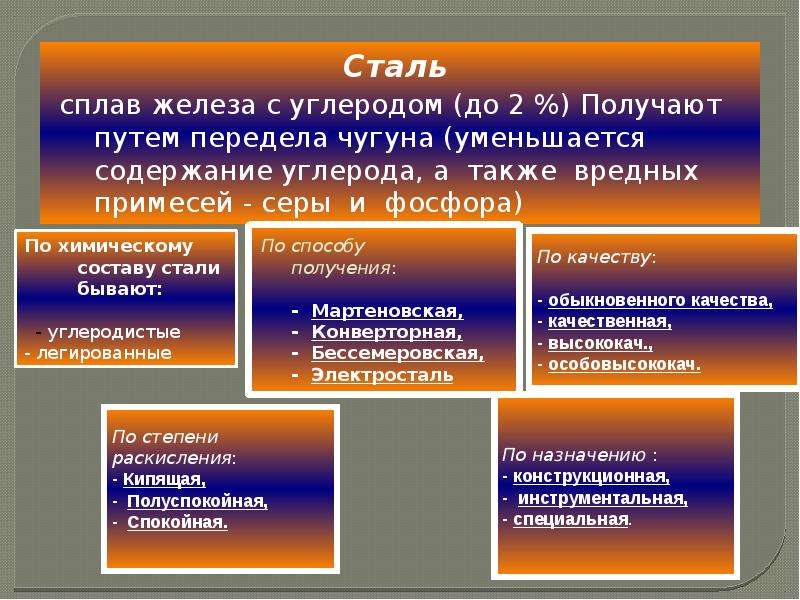

Классификация

Определение стали как металла с определенным набором характеристик, конечно, не вызывает сомнений. Однако именно ее состав позволяет классифицировать материал по нескольким направлениям. Так, например, различают металлы по следующим признакам:

• по химическому;
• по структурному;
• по качеству;
• по назначению;
• по степени раскисления;
• по твердости;
• по свариваемости стали.

Определение стали, маркировка и все ее характеристики будут описаны далее.

Маркировка

К сожалению, не существует мирового обозначения сталей, что значительно затрудняет торговые операции между странами. В России определена буквенно-цифровая система. Буквами обозначают название элементов и способ раскисления, а цифрами – их количество.

Химический состав

Существует два способа деления стали по химическому составу. Определение, которое дают современные учебники, позволяет различать углеродистый и легированный материал.

Первый признак определяет сталь как малоуглеродистую, среднеуглеродистую и высокоуглеродистую, а второй – низколегированную, среднелегированную и высоколегированную. Малоуглеродистым называют металл, который может включать согласно ГОСТу 3080-2005, помимо железа, следующие составляющие:

• Углерод – до 0,2 %. Он способствует термическому упрочнению, за счет которого временное сопротивление и твердость повышается в два раза.
• Марганец в количестве до 0,8 % активно вступает с кислородом в химическую связь и не допускает образование оксида железа. Металл лучше выдерживает динамические нагрузки и более податлив термическому упрочнению.
• Кремний – до 0,35 %. С помощью него становятся лучше механические характеристики, такие как вязкость, прочность, свариваемость.

По ГОСТу определение стали в качестве малоуглеродистой дают металлу, который содержит, кроме полезных, целый ряд вредных примесей в следующем количестве. Это:

• Фосфор – до 0,08 % отвечает за появление хладноломкости, ухудшает выносливость и прочность. Снижает ударную вязкость металла.
• Сера – до 0,06 %. Она усложняет обработку металла давлением, увеличивает отпускную хрупкость.
• Азот. Снижает технологические и прочностные свойства сплава.
• Кислород. Снижает прочность и препятствует обработке инструментов при резке.

Следует отметить, что низко- или малоуглеродистые стали отличаются особой мягкостью и пластичностью. Они хорошо деформируются как в горячем, так и в холодном состоянии.

Определение стали среднеуглеродистой так же, как и ее состав, конечно, отличаются от материала, описанного выше. И самым большим различием является количество углерода, которое колеблется от 0,2 до 0,45 %. Такой металл имеет небольшую вязкость и пластичность наряду с отличными свойствами по прочности. Из среднеуглеродистой стали обычно изготавливают детали, применяемые при обычных силовых нагрузках.

Если же содержание углерода составляет свыше 0,5 %, то такая сталь называется высокоуглеродистой. Она имеет повышенную твердость, сниженную вязкость, пластичность, используется при штамповке инструмента и деталей методом горячего и холодного деформирования.

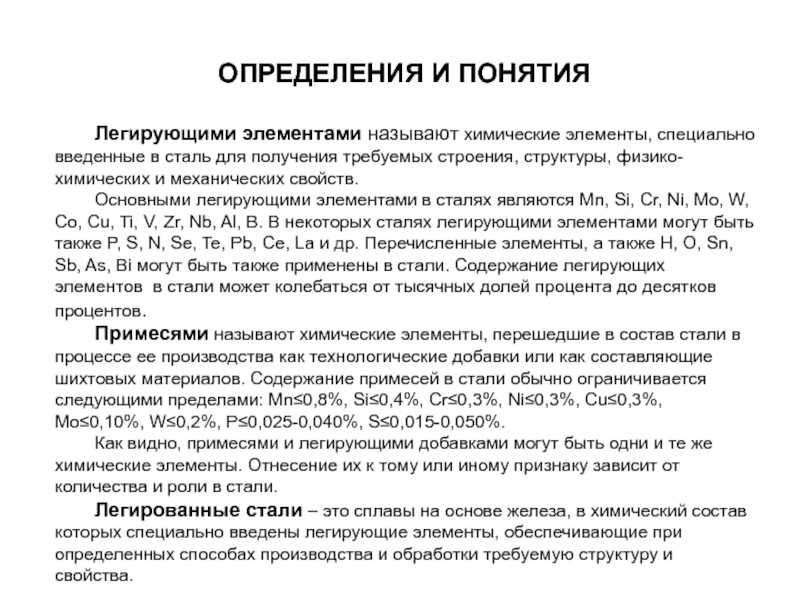

Помимо выявления имеющегося в стали углерода, определение характеристик материала возможно через находящиеся в ней дополнительные примеси. Если в металл, кроме обычных элементов, целенаправленно вводят хром, никель, медь, ванадий, титан, азот в химически связанном состоянии, то его называют легированным. Такие добавки снижают риск хрупкого разрушения, увеличивают коррозионную стойкость и прочность. Их количество и обозначает степень легирования стали:

• низколегированная – имеет до 2,5 % легирующих добавок;
• среднелегированная – от 2,5 до 10 %;
• высоколегированная – до 50 %.

Что это значит? Например, повышение каких-либо свойств стали обеспечиваться следующим образом:

1. Добавление хрома. Позитивно действует на механические характеристики уже в количестве 2 % от общего объема.
2. Введение никеля от 1 до 5 % увеличивает температурный запас вязкости. И снижает хладноломкость.
3. Марганец работает так же, как и никель, хотя значительно дешевле. Однако способствует повышению чувствительности металла к перегреву.
4. Вольфрам — карбидобразующая добавка, обеспечивающая высокую твердость. Поскольку препятствует росту зерна при нагреве.
5. Молибден – дорогостоящая добавка. Которая повышает теплостойкость быстрорежущих сталей.
6. Кремний. Увеличивает кислотостойкость, упругость, окалиностойкость.
7. Титан. Может способствовать образованию мелкозернистой структуру, если сочетается с хромом и марганцем.
8. Медь. Повышает антикоррозионные свойства.
9. Алюминий. Увеличивает жаростойкость, окалийность, ударную вязкость.

Структура

Определение состава стали было бы неполным без изучения ее структуры. Однако этот признак непостоянен, и может зависеть от целого ряда факторов, таких как: режим термообработки, скорость охлаждения, степень легирования. Согласно правилам структуру стали следует определять после отжига или нормализации. После отжига металл разделяют на:

• доэвтектоидную структуру – с избыточным ферритом;
• эвтектоидную, которая состоит из перлита;
• заэвтектоидную – со вторичными карбидами;
• ледебуритную – с первичными карбидами;
• аустенитную – с гранецентрированной кристаллической решеткой;
• ферритную – с кубической объемоцентрированной решеткой.

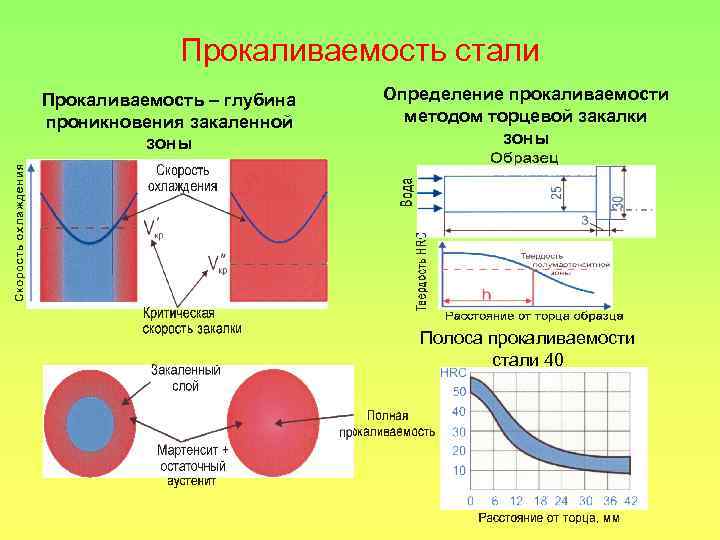

Определение класса стали возможно после нормализации. Под ней понимают вид термической обработки, включающий в себя нагрев, выдержку и последующее охлаждение. Здесь различают перлитный, аустенитный и ферритный классы.

Качество

Определение типов стало по качеству возможным по четырем направлениям. Это:

1. Обыкновенного качества – это стали с содержанием углерода до 0,6 %, которые выплавляют в мартеновских печах или в конвертерах с использованием кислорода. Они считаются наиболее дешевыми и уступают по характеристикам металлам других групп. Примером таких сталей являются Ст0, Ст3сп, Ст5кп.
2. Качественные. Яркими представителями этого типа являются стали Ст08кп, Ст10пс, Ст20. Выплавляются они с применением тех же печей, но с более высокими требованиями к шихте и процессам производства.
3. Высококачественные стали плавят в электропечах, что гарантирует увеличение чистоты материала по неметаллическим включениям, то есть улучшение механических свойств. К таким материалам относят Ст20А, Ст15Х2МА.
4. Особовысококачественные — изготавливают по методу специальной металлургии. Их подвергают электрошлаковому переплаву, который обеспечивает очистку от сульфидов и оксидов. К сталям этого типа относят Ст18ХГ-Ш, Ст20ХГНТР-Ш.

Конструкционные стали

Это, пожалуй, самый простой и понятный для обывателя признак. Различают конструкционные, инструментальные и специального назначения стали. Конструкционные принято разделять на:

1. Строительные – это углеродистые стали обыкновенного качества и представители низколегированного ряда. К ним предъявляется несколько требований, основное из которых – свариваемость на достаточно высоком уровне. Примером служат СтС255, СтС345Т, СтС390К, СтС440Д.
2. Из цементируемых делают изделия, которые работают в условиях поверхностного износа и параллельно испытывают динамические нагрузки. К ним относят малоуглеродистые стали Ст15, Ст20, Ст25 и некоторые легированные: Ст15Х, Ст20Х, Ст15ХФ, Ст20ХН, Ст12ХНЗА, Ст18Х2Н4ВА, Ст18Х2Н4МА, Ст18ХГТ, Ст20ХГР, Ст30ХГТ.
3. Для холодной штамповки используют прокат листвой из качественных низкоуглеродистых образцов. Таких как Ст08Ю, Ст08пс, Ст08кп.
4. Улучшаемые стали, которые подвергаются улучшению в процессе закалки и высокого отпуска. Это среднеуглеродистые (Ст35, Ст40, Ст45, Ст50), хромистые (Ст40Х, Ст45Х, Ст50Х, Ст30ХРА, Ст40ХР) стали, а также хромокремниемарганцевые, хромоникельмолибденовые и хромоникелевые.
5. Рессорно-пружинные имеют упругие свойства и сохраняют их длительное время, так как имеют высокую степень сопротивляемости к усталости и разрушению. Это углеродистые представители Ст65, Ст70 и стали легированные (Ст60С2, Ст50ХГС, Ст60С2ХФА, Ст55ХГР).
6. Высокопрочные образцы – те, которые имеют прочность в два раза большую, чем иные конструкционные стали, достигаемую термической обработкой и химическим составом. В основной массе это легированные среднеуглеродистые стали, например, Ст30ХГСН2А, Ст40ХН2МА, Ст30ХГСА, Ст38ХН3МА, СтОЗН18К9М5Т, Ст04ХИН9М2Д2ТЮ.
7. Шарикоподшипниковые стали отличаются особой выносливостью, высокой степенью износоустойчивости и прочности. К ним обязательно предъявляются требования по отсутствию разного рода включений. К этим образцам относятся высокоуглеродистые стали с содержанием хрома в составе (СтШХ9, СтШХ15).
8. Автоматные стали определение имеют следующее. Это образцы для использования при изготовлении неответственных изделий, таких как болты, гайки, винты. Такие запасные части обычно обрабатываются резанием. Поэтому основной задачей является повышение обрабатываемости деталей, чего добиваются введением в материал теллура, селена, серы и свинца. Такие добавки способствуют образованию при обработке ломкой и короткой стружки и уменьшению трения. Основные представители автоматных сталей обозначаются так: СтА12, СтА20, СтА30, СтАС11, СтАС40.
9. К коррозионностойким относят легированные стали с содержанием хрома около 12 %, поскольку он образует оксидную пленку на поверхности, препятствующую возникновению коррозии. Представителями этих сплавов являются Ст12Х13, Ст20Х17Н2, Ст20Х13, Ст30Х13, Ст95Х18, Ст15Х28, Ст12Х18НЮТ,
10. Износостойкие образцы применяют в изделиях, которые работают при абразивном трении, ударах и сильном давлении. Примером могут служить детали железнодорожных путей, дробильных и гусеничных машин, такая как Ст110Г13Л.
11. Жаропрочные стали могут работать при высоком нагреве. Их используют при изготовлении труб, газо- и паротурбинных запчастей. Это в основном высоколегированные малоуглеродистые образцы, имеющие обязательно в составе никель, которые могут содержать добавки в виде молибдена, нобия, титана, вольфрама, бора. Примером могут являться Ст15ХМ, Ст25Х2М1Ф, Ст20ХЗМВФ, Ст40ХЮС2М, Ст12Х18Н9Т, СтХН62МВКЮ.
12. Жаростойкие отличаются особой стойкостью против химических разрушений в воздухе, газовых и печных, окислительных и науглероживающих средах, но проявляют ползучесть при серьезных нагрузках. Представителями этого типа являются Ст15Х5, Ст15Х6СМ, Ст40Х9С2, Ст20Х20Н14С2.

Стали инструментального назначения

В этой группе сплавы делят на штамповые, для режущих и измерительных инструментов. Стали для штампов бывают двух видов.

• Материал для холодного деформирования должен иметь высокую степень твердости, прочности, износостойкости, теплостойкости. Но иметь достаточную вязкость (СтХ12Ф1, СтХ12М, СтХ6ВФ, Ст6Х5ВМФС).
• Материал для горячего деформирования отличается хорошей прочностью и вязкостью. Наряду с износостойкостью и окалиностойкостью (Ст5ХНМ, Ст5ХНВ, Ст4ХЗВМФ, Ст4Х5В2ФС).

Стали для измерительных инструментов, кроме износостойкости и твердости, должны отличаться постоянством размеров и легко шлифоваться. Из этих сплавов изготавливаются калибры, скобы, шаблоны, линейки, шкалы, плитки. Примером могут быть сплавы СтУ8, Ст12Х1, СтХВГ, СтХ12Ф1.

Определение групп сталей для режущих инструментов осуществляется достаточно легко. Такие сплавы должны обладать режущей способностью и высокой твердостью продолжительное время, даже если подвергаются нагреву. К ним относят углеродистые и легированные инструментальные, а также быстрорежущие стали. Здесь можно назвать следующих ярких представителей: СтУ7, СтУ13А, Ст9ХС, СтХВГ, СтР6М5, СтРЮК5Ф5.

Раскисление сплава

Определение стали по степени раскисления подразумевает три ее вида: спокойная, полуспокойная и кипящая. Само же понятие обозначает удаление кислорода из жидкого сплава.

У спокойной стали при затвердевании газы почти не выделяются. Так происходит из-за полного удаления кислорода и образования сверху слитка усадочной раковины, которую затем обрезают.

У полуспокойной стали газы выделяются частично, то есть больше, чем в спокойных, но меньше, чем в кипящих. Здесь отсутствует раковина, как в предыдущем случае, но вверху образуются пузыри.

Кипящие сплавы выделяют большое количество газа при затвердевании, а в поперечном сечении достаточно просто заметить разницу химического состава между верхним и нижним слоями.

Твердость

Это понятие обозначает способность материала сопротивляться более твердому, проникающему в него. Определение твердости стало возможно с использованием трех методов: Л. Бринеля, М. Роквелла, О. Викерса.

Согласно способу Бринеля закаленный стальной шарик вдавливают в отшлифованную поверхность образца. Изучая диаметр отпечатка, определяют твердость.

Метод определения твердости стали по Роквеллу. Он основан на подсчете глубины проникновения наконечника в виде алмазного конуса с углом в 120 градусов.

По Викерсу в испытываемый образец вдавливается алмазная четырехгранная пирамида. С углом 136 градусов у противоположных граней.

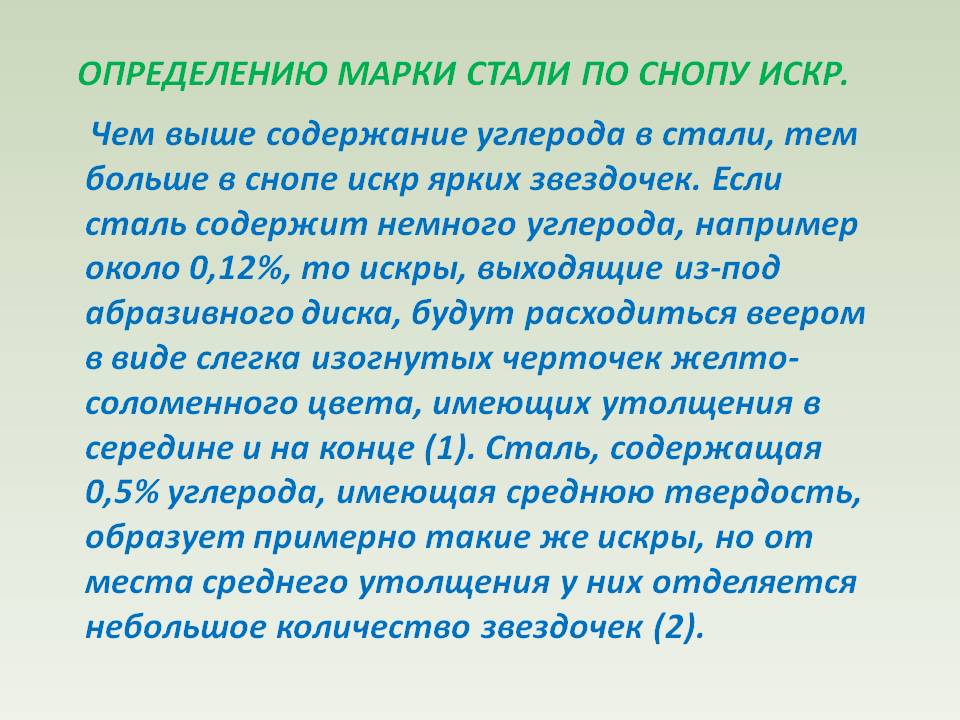

Можно ли определить марку стали без химического анализа? Специалисты в области металловедения способны узнать марку стали по искре. Определение составляющих металла возможно при его обработке. Так, например:

• Сталь ХВГ имеет темно-малиновые искры с желто-красными крапинками и пучками. На концах разветвленных нитей появляются ярко-красные звездочки с желтыми крупками в середине.
• Сталь Р18 также определяется по темно-малиновым искрам с желтыми и красными пучками в начале, однако нити прямые и не имеют разветвлений. На концах пучков имеются искры с одной или двумя светло-желтыми крупинками.
• Стали марок ХГ, Х, ШХ15, ШХ9 имеют желтые искры со светлыми звездочками. И красными крупинками на разветвлениях.
• Сталь У12Ф отличается светло-желтыми искрами с густыми и крупными звездами. С несколькими красно-желтыми пучками.
• Стали 15 и 20 имеют светлые желтые искры, много разветвлений и звезд. Но мало пучков.

Определение стали по искре является достаточно точным методом для специалистов. Однако обыватели не могут дать характеристику металлу, изучив только цвет искры.

Свариваемость

Свойство металлов образовывать соединение при определенном воздействии называется свариваемостью сталей. Определение данного показателя возможно после того, как будет выявлено содержание железа и углерода.

Считается, что хорошо соединяются посредством сварки низкоуглеродистые стали. Когда содержание углерода превышает 0,45 %, свариваемость ухудшается и становится наиболее плохой при большом содержании углерода. Это происходит и потому, что повышается неоднородность материала, а на границах зерен выделяются сульфидные включения, которые приводят к образованию трещин и увеличению внутреннего напряжения.

Также действуют и легирующие компоненты, ухудшая соединение. Самыми неблагоприятными для сварки называют такие химические элементы как хром, молибден, марганец, кремний, ванадий, фосфор.

Однако соблюдение технологии при работе с низколегированными сталями обеспечивает хороший процент свариваемости без применения специальных мероприятий. Определение свариваемости возможно после оценки ряда важных качеств материала, в числе которых:

• Скорость охлаждения.
• Химический состав.
• Вид первичной кристаллизации и структурных изменений при сварке.
• Возможность металла образовывать трещины.
• Склонность материала к возникновению закалочных формирований.

Сталь Определение и значение | YourDictionary

steeled, steeling, steels

существительное

steels

Твердый, прочный металл, состоящий из железа, сплавленного с различным небольшим процентным содержанием углерода и часто с различным содержанием других металлов, таких как никель, хром, марганец и т. д., для производства твердость, устойчивость к ржавчине и т. д.

Webster’s New World

Что-то из стали.

Webster’s New World

Качество, характерное для этого сплава, особенно твердый, непоколебимый характер.

Американское наследие

Высокая прочность, твердость или ударная вязкость.

Webster’s New World

Акции сталелитейных компаний.

Webster’s New World

Синонимы:

Синонимы: клеймолезвиемечточильный каменьточильный стерженьмасляный каменьзакаленная стальжелезонержавеющая стальжелезный сплав

Стальные балки; сталелитейная промышленность; велосипед со стальной рамой.

Американское наследие

Очень твердый или прочный.

Стальная рукоятка.

Американское наследие

Из стали или аналогичной ей.

Webster’s New World

Подобно стали по цвету, прочности и т. д.; стальной.

Викисловарь

(бизнес) Связанный с производством или торговлей сталью.

Викисловарь

Реклама

глагол

steeled, steeling, steels

Для покрытия или окантовки сталью.

Новый мир Вебстера

Чтобы сделать твердым, крепким, бесчувственным и т. д. «‰248

Когда Бог… отодвигает свою завесу и показывает свой арсенал и свои арсеналы, полные стрел, закаленных гневом.

Викисловарь

1831, Джон Холланд, Трактат о прогрессивном совершенствовании и настоящем Состояние производства в металле , I»‰220

Было распространено мнение… что искусство стальных инструментов в высшей степени совершенства, безусловно, утеряно современными людьми. .

Wiktionary

Синонимы:

Синонимы: NeveresoakstrengthEnstewsmoothreinforcerailhillyhighhardengraygirtifyfirmencourage

Antonyms:

Antonyms: Faishweaken

.0003

1819, JH Vaux, New Vocab. Флэш Лэнг. в мем.

Бастилия, обычно именуемая по сокращению, стальное небрежное название для исправительного дома, Колд-Бат-Филдс, Лондон.

Викисловарь

Другие словоформы слова сталь

Имя существительное

Единственное число:

сталь

Множественное число:

сталь

Происхождение стали

• Из среднеанглийского stele и stel, из древнеанглийского (север) stäle , (юг) stȳle («металлическая сталь»), от протогерманского *stahlijÄ… («что-то сделанное из стали») (ср. западно-фризский

  stiel ), увеличение * stahlÄ… («металлическая сталь») (сравните голландский staal , немецкий Stahl , датский stÃ¥l , исландский stál ), от протогерманского * stahl 908ah- stag- («быть твердым, жестким»), от протоиндоевропейского *stak- («остаться, быть твердым») (ср. умбрийский stakaz «˜прямой, воздвигнутый», авестийский 𐬀𐬭𐬑𐬀𐬙𐬯 (staxra) «˜сильный», санскрит [сценарий?] (stákati) «˜сопротивляться, ударять»), связанный с протоиндоевропейским *sta- («стоять»).

  Из Викисловарь

• Из французской Бастилии (« французская тюрьма ») через рифмованный сленг кокни

  Из Викисловарь

• Среднеанглийский ст из Старый английский stȳle, stēl

  Из Словарь английского языка American Heritage, 5-е издание

Реклама

Сталь также упоминается в

• Sternpost
• Цементация
• Ferrotitanium
• Tetradymite
• Barbell
• SmokeStack
• GaLoTAI
• GALOTAI
• .0180
• рамболт
• твердый раствор
• хранилище ¹

Найдите похожие слова

Найдите похожие слова на сталь с помощью кнопок ниже.

Слова рядом со сталью в словаре

• стальная
• стальная
• бесконная
• скаковая
• стальная
• стальная
• стальная пляжная
• стальная лента 0180
• стальная бронза
• стальная синяя
• стальная клетка-матч

Сталь Определение и значение | Британский словарь

¹ стали /ˈstiːl/ существительное

множественное число стали

¹ стали

/ˈstiːl/

сущ.

множественное число стали

Определение STEEL в Британском словаре

1

[не в счет]

и

:

прочный твердый металл из железа и углерода

[+] больше примеров [-] скрыть примеры [+] Примеры предложений [-] Скрыть примеры

— часто используется перед другим существительным

[+] больше примеров [-] скрыть примеры [+] Примеры предложений [-] Скрыть примеры

— см.

также нержавеющая сталь

b

:

промышленность, производящая сталь

• Сталь является важной отраслью в этой области.

• Она приехала из сталелитейного города [=города, где производится сталь] в Пенсильвании.

• Big Steel [=сталелитейная промышленность] лоббирует в Конгрессе принятие нового законодательства.

[+] больше примеров [-] скрыть примеры [+] Примеры предложений [-] Скрыть примеры

2

а

[не в счет]

литературный

:

вещи (например, оружие), сделанные из стали

[+] больше примеров [-] скрыть примеры [+] Примеры предложений [-] Скрыть примеры

б

[единственное число]

:

часть чего-либо сделанного из стали

[+] больше примеров [-] скрыть примеры [+] Примеры предложений [-] Скрыть примеры

с

[считать]

:

устройство или инструмент, изготовленный из стали

[+] больше примеров [-] скрыть примеры [+] Примеры предложений [-] Скрыть примеры

— см. также сталь для педалей

3

— используется для описания чего-то или кого-то очень сильного

• У него была стальная хватка. = У него была стальная хватка. [=у него была очень сильная хватка]

• человек из стали [=очень сильный человек]

[+] больше примеров [-] скрыть примеры [+] Примеры предложений [-] Скрыть примеры

— см. также стальные нервы у нерва

² стали /ˈstiːl/ глагол

стали; стальной; закалка

² стали

/ˈstiːl/

глагол

стали; стальной; закалка

Britannica Словарь определения STEEL

:

подготовить (себя) к чему-то трудному или неприятному

:

наполнить (себя) решимостью и мужеством

• Готовьтесь [= приготовьтесь ] — у меня плохие новости.
