Сталь листовая холоднокатаная – ГОСТ 19904-90 Прокат листовой холоднокатаный. Сортамент, ГОСТ от 28 марта 1990 года №19904-90

Содержание

Прокат листовой холоднокатанный ГОСТ 19904-90



Стандарт распространяется на листовой холоднокатанный прокат шириной 500 мм и более, изготавливаемый в листах толщиной от 0,35 мм до 5,0 мм и рулонах толщиной от 0,35 мм до 3,50 мм.

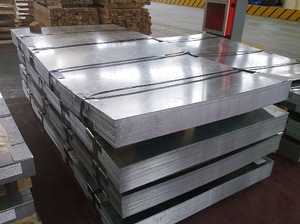

Листовой прокат холоднокатанный на складе Компании Металлтехсервис представлен в следующем ассортименте сталь 08пс/сп, 08ю:



 Размер, мм
0,5 1 250х 2 500; 1 000х2 000
0,55 1 250х 2 500; 1 000х2 000
0,7 1 250х 2 500; 1 000х2 000
0,8 1 250х 2 500; 1 000х2 000
1,0 1 250х 2 500; 1 000х2 000
1,2 1 250х 2 500; 1 000х2 000
1,5               1 250х 2 500; 1 000х2 000
2,0 1 250х 2 500; 1 000х2 000
2,5
1 250х 2 500; 1 000х2 000
3,0 1 250х 2 500; 1 000х2 000

  Прокат подразделяется:

по точности изготовления:

  • Высокая точность - А
  • Нормальная точность - Б

по толщине:

  • Высокая - ВТ
  • Повышенная - АТ
  • Нормальная - ВТ

по ширине:

  • Высокая - ВШ
  • Повышенная - АШ
  • Нормальная БШ

по длине:

  • Высокая - ВД
  • Повышенная - АД
  • Нормальная - БД

по плоскостности:

  • Особо высокая - ПО
  • Высокая - ПВ
  • Улучшенная - ПУ
  • Нормальная - ПН

по характеру кромки:

  • Обрезная - О
  • Необрезная - НО

Прокат тонколистовой холоднокатаный ГОСТ 9045

Прокат тонколистовой холоднокатаный из малоуглеродистой качественной стали для холодной штамповки изготавливается согласно ГОСТ 9045

Тонколистовой холоднокатаный прокат из малоуглеродистой качественной стали толщиной 0,5 - 3 мм, изготовляемый в листах и рулонах, предназначен для холодной штамповки.

Тонколистовой холоднокатаный прокат подразделяют:

по способности к вытяжке на четыре категории:

  • Весьма особо сложная вытяжка - ВОСВ
  • Особо сложная вытяжка - ОСВ
  • Сложная вытяжка - СВ
  • Весьма глубокая вытяжка - ВГ

по качеству отделки поверхности на три группы:

  • Особо высокая отделка - I
  • Высокая отделка - II
  • Повышенная отделка -
    III

  • по состоянию поверхности:
  • Глянцевая - гл
  • Матовая - м
  • по точности прокатки:
  • Повышенная точность - П
  • Обычная точность - О



Пример условного обозначения:

Лист    II - 1,0х1000х2000 ГОСТ 19904-74 , 1 - м - ОСВ - 08Ю ГОСТ 9045-80

Лист из стали 08Ю, толщиной 1,0 мм, шириной 1000 мм, длиной 2000 мм, повышенной точности, особо высокой отделки поверхности, матовая поверхность, особо сложной вытяжки:


Прокат листовой холоднокатаный конструкционный подразделяется на:

листы х/к конструкционные общего назначения, изготовляемые по ГОСТ 16523-89.

  • Сортамент соответствует ГОСТ 19904-74.
  • Химический состав стали должен соответствовать ГОСТ 1050-88
  • По нормируемым характеристикам подразделяется на 5 категорий.
  • По качеству отделки поверхности делится на группы I, II, III.
  • По способности к вытяжке (толщиной до 2мм): Г - глубокой и Н - нормальной

листы х/к малоуглеродистые качественные для холодной штамповки, изготовляемые по ГОСТ 9045-93 толщиной до 3,9мм из марок стали: 08ю, 08пс, 08кп.

  • Сортамент соответствует ГОСТ 19904-74
  • Химический состав стали должен соответствовать ГОСТ 9045-93
  • По способности к вытяжке прокат подразделяют на 4 категории.

Данное предложение не является публичной офертой и носит информационный характер.
Пожалуйста, уточняйте наличие товаров и цену у менеджеров. Позвоните нам

Купить стальной холоднокатаный лист в г. Екатеринбург можно одним из следующих способов:

через форму обратной связи на сайте
или позвоните: тел. +7 (343) 344-50-68; 268-68-29; 268-68-26


или напишите: e-mail:[email protected]


Договор поставки.
Карточка предприятия.

metalltehservis.ru

ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

404 - Страница не найдена

  • Москва
  • Санкт-Петербург
  • Актау и Мангистау
  • Актобе и область
  • Алматы
  • Архангельск
  • Астрахань и область
  • Атырау и область
  • Баку
  • Барнаул
  • Белгород
  • Брест и область
  • Брянск и область
  • Буйнакск
  • Владивосток
  • Владикавказ и область
  • Владимир
  • Волгоград
  • Вологда
  • Воронеж и область
  • Горно Алтайск
  • Грозный
  • Гудермес
  • Екатеринбург
  • Ереван
  • Ессентуки
  • Железнодорожный
  • Иваново и область
  • Ижевск
  • Иркутск
  • Казань
  • Калининград и область
  • Калуга
  • Караганда и область
  • Кемерово
  • Киев и область
  • Киров и область
  • Китай
  • Костанай и область
  • Кострома и область
  • Краснодар
  • Красноярск
  • Крым
  • Курган и область
  • Курск
  • Липецк и область
  • Магадан и область
  • Магнитогорск
  • Махачкала
  • Минск и область
  • Мурманск
  • Набережные Челны
  • Назрань
  • Нальчик
  • Нефтекамск
  • Нижневартовск
  • Нижний Новгород
  • Нижний Тагил
  • Новокузнецк
  • Новороссийск
  • Новосибирск и область
  • Новочеркасск
  • Нур-Султан
  • Омск и область
  • Орел и область
  • Оренбург
  • Павлодар и область
  • Пенза и область
  • Пермь
  • Петропавл. Камчатский
  • Петропавловск
  • Псков
  • Пятигорск
  • Ростов на Дону
  • Рязань и область
  • Самара
  • Саранск
  • Саратов
  • Севастополь
  • Семей
  • Сергиев Посад
  • Смоленск и область
  • Сочи
  • Ставрополь
  • Сургут
  • Сызрань
  • Сыктывкар
  • Таганрог
  • Тамбов и область
  • Ташкент
  • Тверь и область
  • Тольятти
  • Томск
  • Тула
  • Тюмень
  • Узбекистан
  • Улан Удэ
  • Ульяновск
  • Уральск
  • Уфа
  • Ухта
  • Хабаровск
  • Ханты Мансийск
  • Чебоксары
  • Челябинск
  • Череповец
  • Чехов
  • Шымкент
  • Электроугли
  • Элиста
  • Южно Сахалинск
  • Якутск
  • Ярославль

metal100.ru

Изготовление и применение стального холоднокатаного листа в различных сферах

Производство холоднокатаной стали позволяет выпускать полосы и листы толщиной от 0,5 до 1 мм, что при горячем методе сделать невозможно. При холодной прокатке получается продукция высокого качества, размеры соблюдаются точно, поверхность безупречная, физико-механические свойства позволяют использовать листы в различных отраслях промышленности, цветной и черной металлургии. Производственный цикл холодной прокатки является энергоемким, если сравнить его с горячей технологией, выпуск холоднокатаных листов включает несколько переделов, требует применения многообразного и сложного оборудования.

Разновидность продукции

Стальные холоднокатаные прокаты выпускаются с использованием различных по конструкции прокатных станов, у которых несколько уровней производительности и отличные друг от друга технические характеристики, поэтому на выходе получается большое разнообразие сортамента металлических листов:

  • примерно 80% от основной массы проката листового холоднокатаного производится в виде низкоуглеродистой стали толщиной от 0,5 до 2,6 мм, ширина полос составляет 2,3 м, эта продукция чаще всего применяется в автомобильной промышленности, поэтому ее второе распространенное название «автолист»;
  • из низкоуглеродистой стали получают жесть толщиной от 0,08 до 0,6 мм, шириной 1,3 м с защитным покрытием, чаще всего из олова, жестяные полосы применяются в производстве пищевой тары, консервных банок;
  • выпускают довольно большое количество отожженной и травленой полосовой стали (декапир), используемой при изготовлении эмалированной посуды и других предметов с аналогичным покрытием;
  • для применения в строительстве получают продукцию в виде кровельного металла с цинковым покрытием;
  • производят две группы важных в техническом отношении легированных сталей — нержавеющую и электротехническую стали, отличающиеся антикоррозионной стойкостью;
  • цветная металлургия выпускает холодный прокат в виде алюминиевых, медных, никелевых, цинковых, титановых, свинцовых полос, лент и листов из сложносоставных составов этих и других элементов;
  • фольга из алюминия производится полосами толщиной от 0,006 мм, шириной 1,0—1,5 м.

Технология производства электротехнического металла

Электротехническая сталь при использовании в условиях постоянного перемагничивания переменным током отличается высокой магнитной индукцией и низкими гистерезисными (ваттными) потерями, ее условно делят на два вида:

  • динамную;
  • трансформаторную.

Чтобы обеспечить требуемое сочетание качеств металлический прокат должен иметь в составе достаточное количество кремниевых добавок и как можно меньше примесей и углерода. Структура материала на выходе должна быть текстурированной и крупнозернистой. Динамная сталь используется при изготовлении динамо-машин (электрических моторов), генераторов. Содержание кремния в пределах 1—1,85%. Из трансформаторной стали делают электромагнитные устройства и трансформаторы, добавки кремния составляют 2,85—3,45%.

Электротехническую сталь производят в листах и полосах, толщина которых от 0,2 до 1,2 мм, ширина продукции до 1,0 м. В качестве исходного сырья используют рулоны горячекатаного материала толщиной 2,2—4 мм, передаваемых со станов с печными моталками или непрерывного производства.

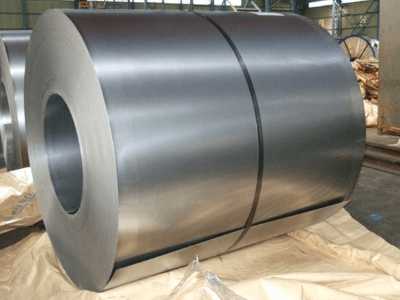

Листовой металл выпускается двумя способами: рулонным и полистным. Второй заключается в том, что первоначальный материал выпускается в рулонах, которые после холодного протягивания разделяют и следующую дрессировку, правку и отжиг делают полистно. Наиболее распространен рулонный способ производства, при нем порезка делается непосредственно перед сортировкой.

Рулонный метод способствует увеличению производительности, качества, открывает возможность для автоматизации и механизации большинства операций, сохраняет форму и характеристики металла в процессе производства благодаря устойчивости технологических приемов. Иногда порезка в условиях цеха не выполняется, так как некоторые получатели принимают поставки в виде рулонов.

Производственные процессы

В отечественном производстве используют:

  • реверсивные одноклетевые станы;
  • непрерывные трехклетевые, пятиклетевые;
  • многовалковые станы.

Для проката трансформаторного металла с большим обжатием важно использование мощных непрерывных пятиклетевых или многовалковых одноклеточных станов и применение технологических смазочных материалов высокой эффективности. Информативные сведения о производстве на одном станке в одинаковых условиях малоуглеродистой и трансформаторной стали показывают, что для выпуска второго вида требуется повышенное давление и усиленный энергетический расход (примерно больше на 12—15%).

При прокатке в первом этапе интенсивные обжатия из-за довольно большой деформации ведут к нагреванию полосы до температуры 120—150˚С. Это благотворно сказывается на дальнейших процессах, так как нагрев материала до такой температуры снижает его сопротивление при протягивании. Обезжиривание делают различными способами:

  • ультразвуковым;
  • химическим;
  • электролитическим.

Для получения материала высокого качества играет роль использование высокотемпературного отжига на предварительной, средней и окончательной стадии термической обработки. Для перемены магнитных свойств трансформаторной стали используют:

  • выведение газов из металла и выгорание углерода;
  • для улучшения свойств практикуют изменение содержания формы углерода на графитную;
  • для уменьшения внутреннего напряжения, создания крупнозернистой поверхности, изменения зерновой ориентации проводят рекристаллизацию наклепанного металла.

Рекристаллизационный отжиг холодно протянутых заготовок делается в колпаковых печах с температурой 1000—1200˚С и разными защитными атмосферами в вакуумных условиях или сухом водороде. Это необходимо для уменьшения показателя твердости ленты, укрупнения ферритовых зерен, коагуляции примесей и уменьшения их числа после окончания первого передела холодного цикла. Отжиг трансформаторной стали не сказывается на уменьшении количества углерода в материале. Толщина получаемого материала зависит от его прокатного режима и конструкции стана.

Материал валков и профилировка

Валки прокатки материала в холодном виде испытывают высокое давление от контакта, показатели нагрузки в несколько раз больше нормы предела текучести при температуре 20—25˚С. К поверхности выпускаемых листов предъявляются повышенные требования. Чтобы соответствовать технологическим особенностям производства и служить эффективно долгое время валки должны быть прочными, а на поверхности иметь определенный микрорельеф, не допускать дефектов и повреждений.

Рабочие ролики для станов холодной протяжки выполняют из металла с большим содержанием углерода, в состав которых методом легирования введены добавки ванадия, хрома, вольфрама и редкоземельных элементов. Валки в процессе производства получают усиленную упругую деформацию, направленную на сплющивание и прогиб. Несмотря на то что во время работы на поверхности валков образуется тепловая выпуклость, это не может избавить их полностью от действия упругой деформации.

Из-за такой особенности производственного процесса при изготовлении роликов используют метод создания начальной профилировки (на станках), что помогает избежать дефекта листов в виде поперечной разницы толщины в определенных местах. Распространено выпуклое профилирование только рабочего верхнего вала, а два боковых и рабочий нижний выпускаются в форме правильных цилиндров. Величина вспомогательной выпуклости зависит от вида стана, свойств и толщины прокатываемого материала, размера валов и других факторов. Часто используется метод создания выпуклости с толщиной в диапазоне 0,05—0,45 мм.

На бочонках опорных валков в некоторых случаях выполняют скосы по краям с длиной 250 мм, при этом диаметр ролика в этом месте уменьшается до 3 мм. Это делают для равномерного распределения нагрузки вдоль бочек и уменьшения износа элемента. Чтобы правильно эксплуатировать прокатный стан требуется иметь в цеху не менее трех комплектов опорных роликов и пять рабочих валков.

Особенности выпуска холоднокатаных листов

В некоторых случаях при обработке высоколегированных сталей первым производственным циклом предусмотрен смягчающий отжиг, для низколегированных составов такую обработку не проводят. После этого поверхность подката очищают от окалины методом травления, пескоструйным давлением, комбинацией этих способов. На этом этапе линейного производства делают стыковку полос рулонов для укрупнения, обработку масляными смазками, обрезание боковых кромок.

Рулонное холодное протягивание включает:

  • отжиг металла в рулонах;
  • дрессировка;
  • отрезание листов от рулона на станках поперечной резки, правка, промасливание;
  • отбраковка продукции, упаковка для товарного вида, отгрузка потребителю;
  • иногда в производственных цехах параллельно проводят лужение или цинкование металлических полос на специальных агрегатах, это делается после этапа прокатки.

Определение качества полученной продукции

В зависимости от назначения листа стального холоднокатаного к нему предъявляются разные требования, в частности, к поверхностной обработке. Эти требования прописаны стандартными нормативами и техническими условиями, изложенными в ГОСТ 91– — — 1956:

  • металл для автомобилей выпускается с поверхностью, соответствующей 1 и 2 группам;
  • тонколистовая конструкционная сталь с большим числом углерода характеризуется разновидностью в 3 группах;
  • легированная конструкционная сталь производится с поверхностью, характеризуемой в 4 группах.

Поверхность полосы, соответствующей 2 и 3 группе качества допускает дефекты в виде небольшой ряби, отпечатков от роликов и мелких царапин. Четвертая группа качества допускает эти же изменения, но уже в пределах толщины листа. Иногда качество листов и группа обработки оговаривается заказчиком и производителем с заключением соответствующих соглашений.

К другим стандартными нормативам, оговоренным в ГОСТах, относятся требования обеспечить определенную степень способности материала к вытяжке. В зависимости от этого по ГОСТу качественный тонколистовой углеродистый металл конструкционного назначения делят на три группы:

  • буква Н обозначает нормальную степень вытяжки;
  • литера Г используется для обозначения материала со способностью к глубокой вытяжке;
  • сочетание букв ВГ характеризует высокую степень вытяжки.

Помимо вытяжки, существую требования к зернистости, проявляющейся крупностью, к микроструктуре полости, другим механическим свойствам, например, выдавливанию. Относительно этого, металлы для автомобильного производства с выпуском деталей сложной особо сложной конструкции (вытяжки) обозначают ОСВ, остальные менее сложные элементы со сложной вытяжкой относят к категории СВ.

Виды дефектов металлических листов

Некоторые дефекты имеют специфический характер и проявляются только на определенной продукции, другие подходят под стандартный классификатор отбраковки и являются распространенными:

  • Несоблюдение размерности при выпуске полос заключается в появлении различной толщины в продольном направлении ленты, волнистых участков, короблении отдельных областей. Это случается из-за малой толщины холоднокатаных изделий, значительно меньшей, чем в продукции горячей линии.
  • Нарушение однородности проявляется в появлении трещин, дыр, разорванной кромки, расслоений, это происходит из-за плохого качества исходного материала или нарушения технологии.
  • К поверхностным дефектам относят недотравы или перетравы, полосы темного цвета, надавы или бугорки, они выявляются в результате нарушения процесса протравки или неправильного метода окисления, присутствия вмятин и выступов на поверхности роликов.
  • Недостатком является вкатанная поверхность крошка, такой дефект является следствием плохой очистки поверхности полосы и вальцов перед обработкой.

Холоднокатаная сталь является востребованной в различных отраслях, стоимость ее производства в основном определяется ценой начальной продукции для обработки, а производственные процессы в цеху составляют около 20% от общей себестоимости.

tokar.guru

Холоднокатаный листовой прокат: способы производства и основные характеристики

Исходной заготовкой (подкатом) для холоднокатаной листовой продукции является горячекатаный лист. Качество холоднокатаных изделий во многом определяется качеством подката. Такие дефекты, как раскатанные плены, надрывы из-за неметаллических включений, глубокие царапины (глубиной более 0,8 мм), следы от вкатанной окалины или усадочных раковин, недопустимы, поскольку холодная прокатка их не устраняет.

Основные этапы холодной прокатки

Исходный материал (подкат), подаваемый на стан холодной прокатки, может иметь на поверхности окалину, которую необходимо удалить наиболее удобным способом:

  • с помощью дробеструйной обработки;
  • растворением оксидов кислотами – соляной или серной, более эффективна соляная кислота;
  • комбинированием двух выше названных методов.

После предварительной обработки горячекатаный подкат поступает на стан холодной прокатки, в состав которого входят:

  • четыре или пять клетей, в которых осуществляется обжатие до заданных параметров;
  • моталка;
  • ножницы;
  • петлеобразующий механизм и другие устройства.

После операции холодной прокатки на поверхности листа образуется наклепанный слой, обладающий высокой прочностью и низкой пластичностью. Для устранения наклепа применяют термическую обработку – отжиг при температуре +700°С, – позволяющую восстановить характеристики пластичности. Применяемое оборудование – колпаковые или протяжные печи.

Одна из финальных операций – дрессировка, которая представляет собой малое обжатие, обеспечивающее следующие положительные моменты:

  • повышение прочности стали;
  • уменьшение волнистости полосы;
  • улучшение качества поверхности;
  • незначительное снижение предела текучести;
  • после дрессировки не появляются линии сдвига, которые обязательно проявляются во время штамповки.

Основные свойства холоднокатаной продукции

Преимущества холодной прокатки:

  • возможность получения очень тонкого листа – от нескольких микрон, – что недостижимо при горячем деформировании;
  • более высокая точность размеров;
  • хорошее качество поверхности.

Основные недостатки холодного деформирования:

  • необходимость наличия широкого ассортимента сложного оборудования;
  • большое количество переделов;
  • значительная энергоемкость, в том числе из-за необходимости обязательного отжига.

Области применения холоднокатаного листового проката

Производство холоднокатаных листов, лент и полос постоянно развивается, поскольку эта продукция находит широкое применение в современной промышленности.

  • Основную долю – до 80% – среди этого вида проката занимает лист из конструкционной малоуглеродистой стали толщиной 0,5-2,5 мм и шириной до 2,3 м. Такие изделия востребованы в автомобилестроении, поэтому их называют «автолистами».
  • Холодным деформированием получают жесть – тонколистовую продукцию, чаще всего имеющую оловянное защитное покрытие. Эти полосы толщиной 0,07-0,5 мм шириной до 1,3 м используются в производстве тары для консервов.
  • Один из видов холоднокатаного листового проката – декапир. Эта металлопродукция представляет собой травленый отожженный лист, предназначенный для изготовления посуды с нанесением эмали или других защитно-декоративных покрытий.
  • Холоднодеформированный лист является исходным материалов в производстве профнастила – профилированного листа, покрываемого защитным цинковым слоем (с помощью горячего цинкования) и в некоторых случаях – дополнительным защитно-декоративным цветным полимерным слоем. Эта продукция бывает кровельной и стеновой. Более современная альтернатива цинкованию – алюцинкование. Алюцинк содержит примерно 55% алюминия, 1,6% кремния, остальное – цинк.
  • Холодной прокаткой изготавливают две важные группы легированных сталей: коррозионностойкие (нержавеющие) и электротехнические.

Из цветных металлов холодным деформированием получают тонкие полосы, ленты, листы из алюминия, меди и их сплавов, титана, никеля, цинка и других исходных материалов.

Требования к качеству холоднокатаной продукции

В зависимости от эксплуатационного назначения, к продукции холодной прокатки предъявляют различные требования по качественным характеристикам.

  • Сталь, применяемая для изготовления автомобильных кузовов, регламентируется ГОСТом 9045-93. В нем предусмотрено три вида отделки поверхности: особо высокая (обеспечиваемая по требованию потребителя), высокая, повышенная.

ГОСТ 16523-97 определяет свойства тонкого горяче- и холоднокатаного стального листа из углеродистых марок стали обыкновенного качества и качественных. В этом документе для холоднокатаного проката также предусмотрено три группы отделки поверхности.

  • Согласно ГОСТам 9045-93,19904-90, 16523-97, плоскостность тонколистового проката делится на особо высокую, высокую, нормальную и улучшенную, точность изготовления бывает высокой, повышенной, нормальной.
  • Согласно ГОСТу 19904-90, предусмотрены следующие размеры листа при его толщинах 0,35-5,0 мм. Ширина – от 500 мм до 1500 мм с шагом 50 мм; от 1500 до 2300 с шагом 100 мм; 2350 мм. Длина листа – 1000-1400 мм с шагом 100 мм; 1420 мм; 1500, 2000, 2200, 2500, 2800, 3000, 3500, 4000, 4200, 4500, 4750, 5000, 5500, 6000 мм. Такие требования по длине предъявляются к листам, длина рулона в развернутом виде стандартом не ограничивается.

Как рассчитать массу стального листа с помощью калькулятора?

Для быстрого определения массы листа воспользуемся формулой:

H*B*L*7,85, в которой

H – толщина листа в мм,

B – ширина листа в м,

L – длина листа в м,

7,85 кг/дм3 – это плотность черной стали, соответствует весу листа толщиной 1 мм и площадью 1 м2.

Внимание! При подстановке в формулу длины и ширины листа в метрах, а толщины – в миллиметрах Вы получите массу листа в килограммах.

Вычислив массу одного листа, легко просчитать, сколько весит пачка, содержащая определенное количество листов.

Разновидности дефектов холоднокатаного проката

Существует большое количество видов брака, которые могут возникнуть в процессе холодного деформирования. Некоторые свойственны определенному типу продукции, а некоторые типичны не только для холодного, но и для горячего проката. Рассмотрим наиболее распространенные виды изъянов.

  • Неточности в размерах и форме листов и полос. Из-за малой толщины для холоднокатаных листов и полос характерны волнистость, коробоватость, поперечная и продольная разнотолщинность. Причины разнотолщинности: процесс без обеспечения необходимого натяжения конца полосы, скачки температуры заготовки, изменение сечения валков (из-за высоких температур) и их неоднородная структура.
  • Несплошности металла, основной причиной которых является низкое качество исходной заготовки – горячекатаного подката. Вторая причина – несоблюдение технологии процесса прокатки.
  • Дефекты поверхности: недотрав или перетрав, образование бугорков или углублений, вкатанная металлическая крошка, риски и царапины. Если после прокатки на поверхности продукции осталась эмульсия, то при отжиге возникают темные разводы. Для предотвращения этого рекомендуется не использовать слишком концентрированные эмульсии.

Правильная структура и физико-механические свойства проката зависят от соблюдения режимов прокатки и термической обработки.

www.navigator-beton.ru

Холоднокатаный лист - размеры, вес, фото и характеристики по ГОСТ

Холоднокатаный лист – металлопродукция с высоким качеством поверхности и точными размерами. Производится путем обработки на станах холодной прокатки горячекатаных листов, выполняющих роль заготовки (подката). После холодного деформирования на поверхности образуется наклепанный слой, для которого характерны высокая прочность и низкая пластичность. Устраняют его термической обработкой – отжигом при +700°C.

Характеристики холоднокатаного листа

Основное преимущество процесса холодного деформирования: возможность получения продукции с очень малой толщиной (от нескольких микрон), хорошим качеством поверхности и точными геометрическими параметрами.

Свойства и размеры стального холоднокатаного листа регламентируются несколькими нормативами, среди которых:

  • ГОСТ 9045-93 – распространяется на продукцию, используемую для холодной штамповки и применяемую при изготовлении автомобильных кузовов. Отделка поверхности трех категорий: повышенной, высокой, особо высокой (по заказу).
  • ГОСТ 16523-97 – устанавливает требования, предъявляемые к х/к листам из «черной» углеродистой стали. Предусмотрены три типа отделки поверхности.
  • ГОСТ 19904-90 – предусматривает производство проката толщиной 0,35-5,0 мм. Ширина – 500-2350 мм, длина – 1000-6000 мм. Такие ограничения по длине существуют для карт, рулонная продукция их не имеет. Толщина рулонной продукции – до 3,5 мм.

Области применения

Требования к характеристикам холоднокатаного листа, устанавливаемые ГОСТами, зависят от области его применения.

  • Тонколистовая металлопродукция толщиной 0,07-0,5 мм используется при производстве тары для консервирования продуктов. Чаще всего такие изделия покрываются защитным оловянным слоем.
  • Прокат из низкоуглеродистой стали толщиной 0,5-2,5 мм, шириной 2,3 мм. Большую долю в этой группе стального проката занимают так называемые автолисты, востребованные в автомобилестроении.
  • Декапир – один из видов холоднокатаного проката. Применяется при производстве посуды, имеющей эмалевое или другое защитно-декоративное покрытие.
  • Холоднодеформированный лист востребован при производстве профлиста, применяемого для изготовления кровель и ограждений. Такая продукция покрывается цинковым или алюцинковым слоем, дополнительно может иметь цветное полимерное покрытие (с одной или двух сторон). Масса 1 м2 оцинкованного листа примерно на 5-6% больше веса холоднокатаного листа без покрытия (при одинаковых толщинах).
  • Электротехнические листы, к ним предъявляются особые требования. Технические условия на металлопродукцию для трансформаторов регламентируются ГОСТом 32482-2013.
  • Холоднокатаная листовая продукция из легированных коррозионностойких (нержавеющих) сталей широко применяется в архитектуре и дизайне, для изготовления предметов обихода и бытовой техники, оборудования для фармацевтической, пищевой, химической индустрии, при производстве коррозионностойких сварных труб, гнутого профиля.

treydmetall.ru

Гост лист стальной холоднокатаный. Прокат листовой холоднокатанный ГОСТ 19904-90.



Прокат листовой холоднокатанный ГОСТ 19904-90



Стандарт распространяется на листовой холоднокатанный прокат шириной 500 мм и более, изготавливаемый в листах толщиной от 0,35 мм до 5,0 мм и рулонах толщиной от 0,35 мм до 3,50 мм.



Листовой прокат холоднокатанный на складе Компании Металлтехсервис представлен в следующем ассортименте сталь 08пс/сп, 08ю:



 Размер, мм
0,5 1 250х 2 500; 1 000х2 000
0,55 1 250х 2 500; 1 000х2 000
0,7 1 250х 2 500; 1 000х2 000
0,8 1 250х 2 500; 1 000х2 000
1,0 1 250х 2 500; 1 000х2 000
1,2 1 250х 2 500; 1 000х2 000
1,5               1 250х 2 500; 1 000х2 000
2,0 1 250х 2 500; 1 000х2 000
2,5 1 250х 2 500; 1 000х2 000
3,0 1 250х 2 500; 1 000х2 000

  Прокат подразделяется:

по точности изготовления:

  • Высокая точность - А
  • Нормальная точность - Б

по толщине:

  • Высокая - ВТ
  • Повышенная - АТ
  • Нормальная - ВТ

по ширине:

  • Высокая - ВШ
  • Повышенная - АШ
  • Нормальная БШ

по длине:

  • Высокая - ВД
  • Повышенная - АД
  • Нормальная - БД

по плоскостности:

  • Особо высокая - ПО
  • Высокая - ПВ
  • Улучшенная - ПУ
  • Нормальная - ПН

по характеру кромки:

  • Обрезная - О
  • Необрезная - НО

Прокат тонколистовой холоднокатаный ГОСТ 9045

Прокат тонколистовой холоднокатаный из малоуглеродистой качественной стали для холодной штамповки изготавливается согласно ГОСТ 9045

Тонколистовой холоднокатаный прокат из малоуглеродистой каче

pellete.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
