Общая характеристика стали марки 20ХН3А

СПЕЦПРЕДЛОЖЕНИЕ!  Звоните (343) 345-16-09, 380-22-16!

НаименованиеМарка сталиРазмерКоличествоЦена >0,1т

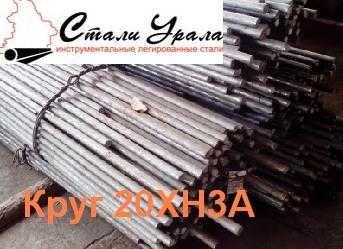

Круг калиброванный20ХН3А 262,434105000получить счет
Круг 20ХН3А 560,21298000получить счет
Круг 20ХН3А 6510,479000получить счет
Круг 20ХН3А 705,75688000получить счет
Круг 20ХН3А 902,98588000получить счет
Круг 20ХН3А 1004,76588000получить счет
Круг 20ХН3А 1050,485000получить счет
Круг 20ХН3А 1102,54588000получить счет
Круг 20ХН3А 1206,0788000получить счет
Круг 20ХН3А 1304,68588000получить счет
Круг 20ХН3А 1404,69588000получить счет
Круг 20ХН3А 1504,885000получить счет
Круг 20ХН3А 1600,4797500получить счет

Высококачественная легированная конструкционная марка 20ХН3А принадлежит группе хромоникелевых сталей. По виду обработки – кованая. Так как эта марка обладает высокими механическими свойствами, спрос на нее весьма увеличился

.

20ХН3А имеет низкий порог хладноломкости, обладает флокеночувствительностью, имеет склонность к отпускной хрупкости. Основными легирующими элементами ее являются хром и никель. Хром повышает износостойкость и твердость20ХН3А, никель же повышает прочность и текучесть . Оба этих элемента увеличивают глубину прокаливаемости 20ХН3А.

Марка : 20ХН3А
Классификация : Сталь конструкционная легированная
Заменитель: 20ХГНР, 20ХНГ, 38ХА, 15Х2ГН2ТА, 20ХГР
ГОСТы:ГОСТ 8479-70, ГОСТ 1133-71, ГОСТ 8319.0-75, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 103-2006, ГОСТ 1051-73, ГОСТ 4543-71, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 14955-77
Применение: шестерни, валы, втулки, силовые шпильки, болты, муфты, червяки и другие цементуемые детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.

Здесь можно почитать подробнее о применении 20ХН3А >>









Химический состав в % материала 20ХН3А

C Si Mn NiSPCrCu
0.17 - 0.240.17 - 0.370.3 - 0.62.75 - 3.15до   0.025до   0.0250.6 - 0.9до   0.3


Температура критических точек материала 20ХН3А.

Ac1 = 730 ,      Ac3(Acm) = 810 ,       Ar3(Arcm) = 700 ,       Ar
1
= 615 ,       Mn = 340


Механические свойства при Т=20oС материала 20ХН3А .

СортаментРазмерНапр.sвsTd5yKCU Термообр.
- мм - МПа МПа % % кДж / м2-
ПрутокЖ 15 930 73512551080Закалка и отпуск



    Твердость материала   20ХН3А   после отжига ,       HB 10 -1 = 255   МПа


Физические свойства материала 20ХН3А .

TE 10- 5a 10 6lrCR 10 9
Град МПа 1/Град Вт/(м·град)кг/м3Дж/(кг·град)Ом·м
20 2.12   36 7850   270
100 2.04 11.5 35 7830 494 300
200 1.94 11.7 34   507 350
300 1.88 12 33 7760 523 450
400 1.69 12.6 33   536 550
500 1.69 12.8 31   565 650
600 1.53 13.2 31 7660 586
700 1.38 13.6 30   624
800 1.32 11.2 28   703
TE 10- 5a 10 6lrCR 10 9


Технологические свойства материала 20ХН3А .

  Свариваемость:ограниченно свариваемая.
  Флокеночувствительность:чувствительна.
  Склонность к отпускной хрупкости:склонна.

Остатки квадратов сталь 20ХН3А на ноябрь 2018г.

Остатки кругов сталь 20ХН3А на ноябрь 2018г.

НаименованиеМарка сталиРазмерКоличествоЦена >0,1т
Круг 20ХН3А 120,02105000получить счет
Круг 20ХН3А 140,156105000получить счет
Круг 20ХН3А 160,202105000получить счет
Круг 20ХН3А 180,034105000получить счет
Круг 20ХН3А 200,086105000получить счет
Круг 20ХН3А 220,011105000получить счет
Круг 20ХН3А 240,05105000получить счет
Круг 20ХН3А 250,01105000получить счет
Круг 20ХН3А 273,564105000получить счет
Круг 20ХН3А 280,283105000получить счет
Круг 20ХН3А 300,021105000получить счет
Круг 20ХН3А 320,231105000получить счет
Круг 20ХН3А 333,554105000получить счет
Круг 20ХН3А 344,281105000получить счет
Круг 20ХН3А 363,394105000получить счет
Круг 20ХН3А 380,741105000получить счет
Круг 20ХН3А 400,077105000получить счет
Круг 20ХН3А 420,103105000получить счет
Круг 20ХН3А 450,064105000получить счет
Круг 20ХН3А 508105000получить счет
Круг 20ХН3А 520,177105000получить счет
Круг 20ХН3А 543,868105000получить счет
Круг 20ХН3А 550,306105000получить счет
Круг 20ХН3А 560,155105000получить счет
Круг 20ХН3А 601,254105000получить счет
Круг 20ХН3А 620,151105000получить счет
Круг 20ХН3А 650,304105000получить счет
Круг 20ХН3А 700,054105000получить счет
Круг 20ХН3А 800,115105000получить счет
Круг 20ХН3А 850,1105000получить счет
Круг 20ХН3А 900,085105000получить счет
Круг 20ХН3А 1050,739105000получить счет
Круг 20ХН3А 1102,545105000получить счет
Круг 20ХН3А 1150,421105000получить счет
Круг 20ХН3А 1206,07105000получить счет
Круг 20ХН3А 1304,098105000получить счет
Круг 20ХН3А 1404,945105000получить счет
Круг 20ХН3А 1504,513105000получить счет
Круг 20ХН3А 1550,042105000получить счет
Круг 20ХН3А 1600,8105000получить счет
Круг 20ХН3А 1700,118105000получить счет
Круг 20ХН3А 18027,211105000получить счет
Круг 20ХН3А 1906,936105000получить счет
Круг 20ХН3А 2001,227105000получить счет
Круг 20ХН3А 2104,33115000получить счет
Круг 20ХН3А 2207,925115000получить счет
Круг 20ХН3А 2305,1115000получить счет
Круг 20ХН3А 2405,704115000получить счет
Круг 20ХН3А 2503,354115000получить счет
Круг 20ХН3А 2602,172130000получить счет
Круг 20ХН3А 2702,98130000получить счет
Круг 20ХН3А 2804,76130000получить счет
Круг 20ХН3А 2905,5130000получить счет
Круг 20ХН3А 3004,398130000получить счет
Круг 20ХН3А 3105,46130000получить счет
Круг 20ХН3А 3205,528130000получить счет
Круг 20ХН3А 3308,918130000получить счет
Круг 20ХН3А 3401,494130000получить счет
Круг 20ХН3А 3501,285130000получить счет

Остатки шестигранников сталь 20ХН3А на ноябрь 2018г.

НаименованиеМарка сталиРазмерКоличествоЦена >0,1т

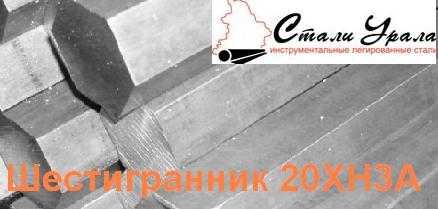

Шестигранник 20ХН3А 200,190000получить счет







www.stali-urala.ru

Сталь 20ХНЗА - Энциклопедия по машиностроению XXL

Пример 22.1. Для лабораторного образца из стали 20ХНЗА построить схематизированную диаграмму предельных амплитуд Серенсена — Кинасошвили при изгибе и определить по ней и аналитически предел выносливости материала образца для цикла, коэффициент асимметрии которого R = —0,5.  [c.598]

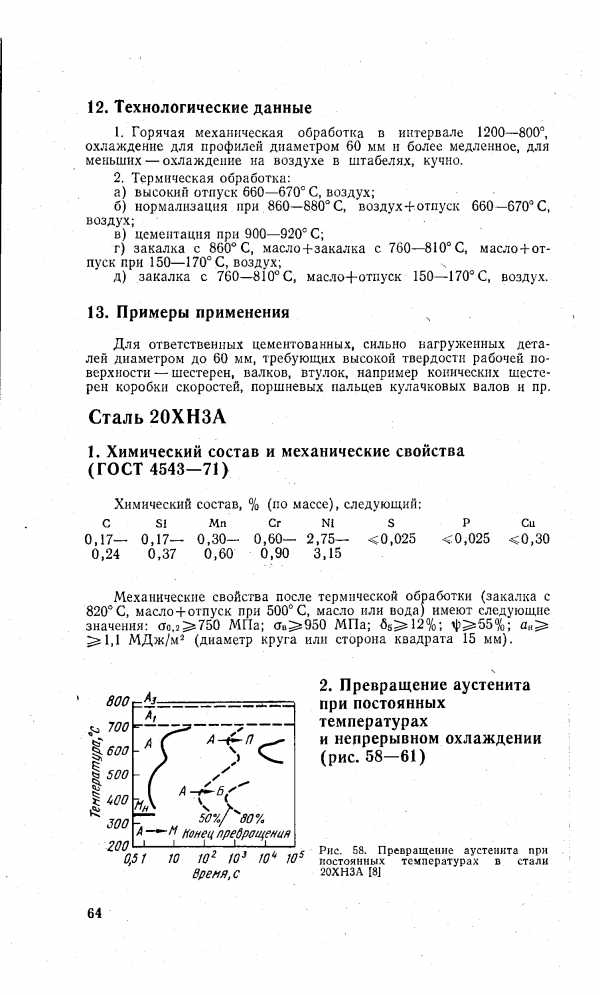

Рис. 58. Превращение аустенита при постоянных температурах в стали 20ХНЗА [8J

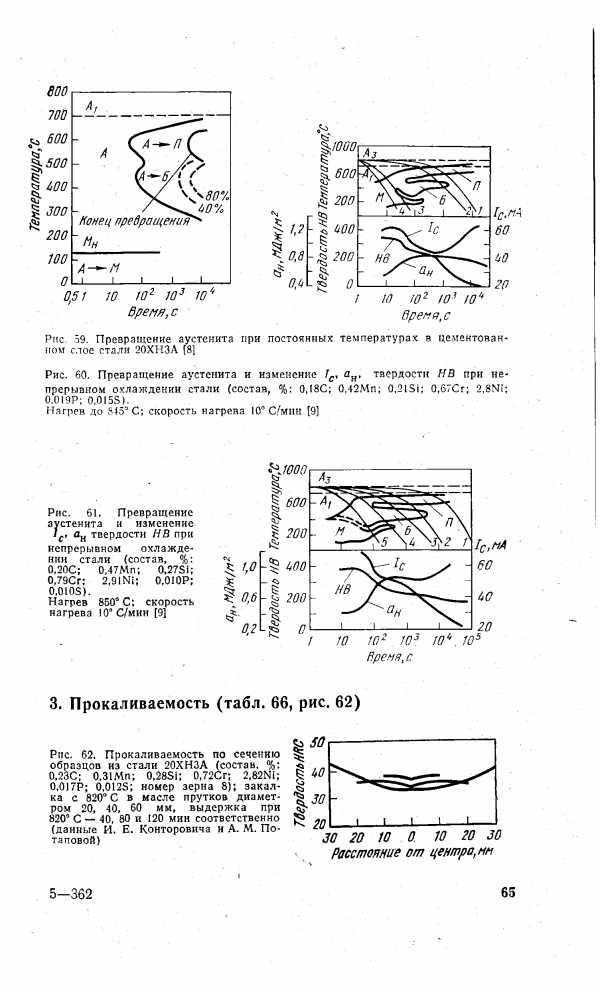

Рис. 59. Превращение аустенита при постоянных температурах в цементованном слое стали 20ХНЗА [8]
Механические свойства стали 20ХНЗА после нормализации при 910°С—9 ч+закалка в масле с 810°С + отпуск 200°С—1 ч в зависимости от диаметра заготовки следующие [42]  [c.66]

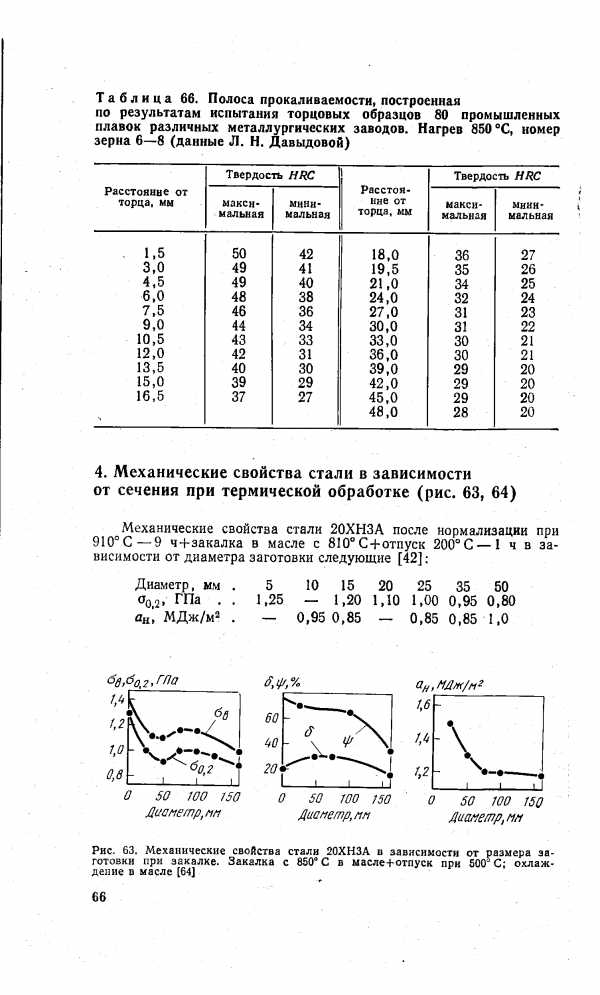

Рис. 63. Механические свойства стали 20ХНЗА в зависимости от размера заготовки при закалке. Закалка с 850 С в масле+отпуск при 500 С охлаждение в масле [64]

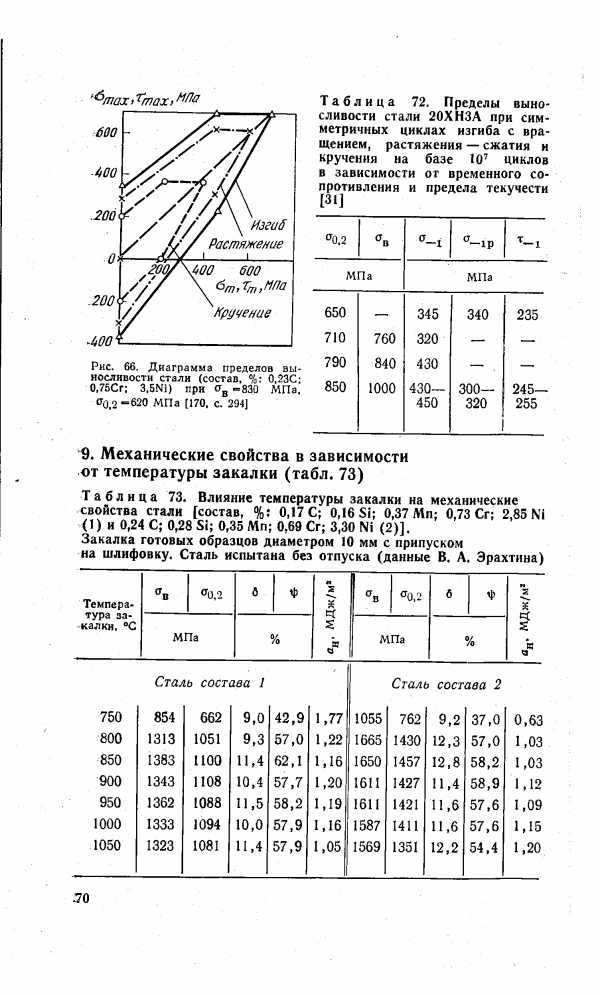

Таблица 72. Пределы выносливости стали 20ХНЗА при симметричных циклах изгиба с вращением, растяжения — сжатия и кручения на базе 10 циклов в зависимости от временного сопротивления и предела текучести [31]
Образцы для исследования изготовляли из стали 20ХНЗА обычной выплавки и той же стали, но полученной электрошлако-вым переплавом (ЭШП) и подвергали их цементации и закалке. Глубина цементации составляла 1,5—1,7 мм. Твердость поверхностного слоя 57—58 Я7 С, сердцевины 36—37 HR . Микроструктура цементованного слоя представляла собой мелкоигольчатый мартенсит (сердцевины — троостосорбит). Коррозионной средой служил буровой глинистый раствор, приготовленный из бентонитового глинопорошка. Плотность раствора 1,16 г/см , вязкость по СПВ-5 25 с, водоотдача 10 см за 30 мин, pH = 7,5.  [c.153]

Методика электрохимических исследований состояла в измерении поляризации электродов из стали 20ХНЗА при изменяющейся плотности поляризующего тока. На рис. 52 и 53 приведены  [c.153]

Образцы для исследования изготовляли из стали 20ХНЗА обычной выплавки и из той же стали, но полученной электрошлаковым переплавом (ЭШП), и под-  [c.158]

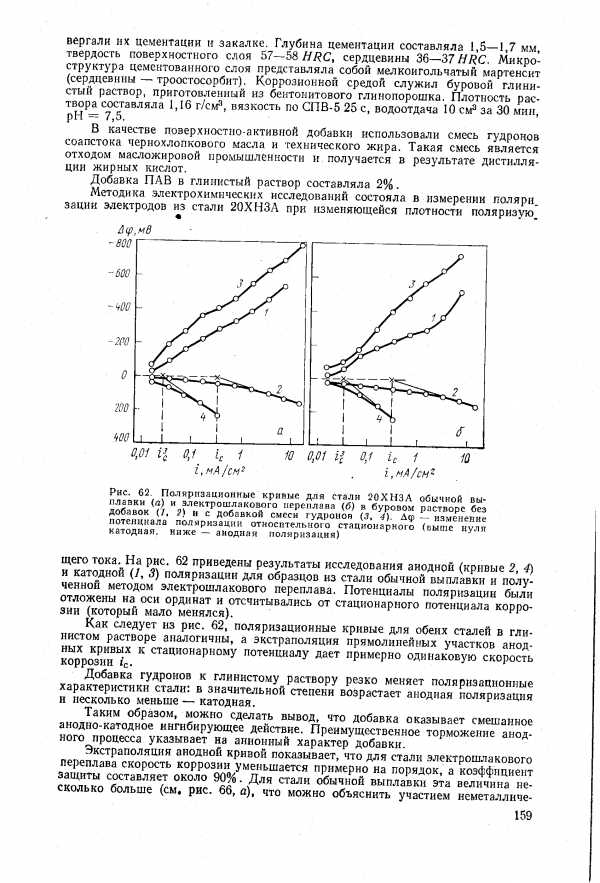

Рис. 62. Поляризационные кривые для стали 20ХНЗА обычной выплавки (а) и электрошлакового переплава 6) в буровом растворе без добавок (7, 2) и с добавкой снеси гудронов (3, 4). Лф — изменение потенциала поляризации относительного стационарного (выше нуля катодная, ниже — анодная поляризация)
Для образцов из стали 20ХНЗА в случае цементации при 920 °С (20 ч) без иодмагничивания для слабой активности — 2,9 нормальной — 3,0 и сильной — 3,2. Большая разница в показаниях получена при подмагни-чивании 1,2 1,7 и 4,7 соответственно.  [c.138]

Повышение точности.при алмазной обработке объясняется рядом факторов, прежде всего — высокой стойкостью алмазных брусков, особенно брусков на металлической связке. Например, при обработке пальца из стали 20ХНЗА (твердость HR 58) комплекта брусков с толщиной алмазоносного слоя 1,5 мм хватает для обработки 18 ООО деталей, что в 150 раз больше, чем при применении обыч-. ных абразивных брусков [113]. Малый износ брусков позволяет встраивать в голоёки для хонингования средства активного контроля.  [c.69]

Крупные ответственные детали. Изделия настали 12ХНЗА подвергаются цементации с последующей термической обработкой, иногда эта сталь применяется для не-цементируемых деталей. Сталь 20ХНЗА применяется для деталей, подвергаемых закалке и отпуску  [c.330]

Например, необходимо рассчитать температуру предварительного подогрева для сварки конструкции из стали 20ХНЗА толщиной 35 мм, имеющей следующий химический состав (%) С = 0,22 Мп = 0,45 Сг = 0,78 Ni = 2,95 Si = 0,25 S = 0,025 Р = 0,020.  [c.182]

Число в начале марки конструкционной легированной стали показывает содержание углерода в сотых долях процента. Например, сталь 20ХНЗА в среднем содержит 0,20 % С, 1 % Сг и 3 % Ni. Буква А в конце марки означает, что сталь высококачественная. Особовысококачественные стали (например, после электрошлакового переплава) имеют в конце марки букву Ш, например ЗОХГС-Ш.  [c.250]

ГПа. Отметим, что в условиях стандартных статических испытаний на одноосное растяжение предел прочности стали после такого вида упрочняющей термообработки равен 1.1 ГПа при относительном удлинении 10 . Откольная прочность стали 20ХНЗА составляет в отожженном состоянии 2.7—3.0, а в термоупрочненном  [c.159]

Сталь 20ХНЗА - шестерни, валы, втулки, муфты и другие детали, работающие в условиях ударных нагрузок и при отрицательных температурах.  [c.643]

Валы рулевых сошек (рис. IV.9.3) изготавливают у автомобилей ЗИЛ-130 из стали 20ХГН4А, HR 56—62 в зоне Б, в зоне В HR 25—35, у ГАЗ-53А — из стали ЗОХ, HR не менее 40, у MA3-50O — из стали 20ХНЗА, HR 60—64.  [c.315]

Пример 2.83, На рис. 2.81,а дан чертеж поршня двигателя внутреннего сгорания. Соединение поршня 1 с шатуном 2 осуществляется поршневым пальцем 3, работающим на изгиб под действием силы Р, изменяющейся в пределах от Р[ ах==21 кН до Ртт=—4,2 кН. Материал пальца — сталь 20ХНЗА (сг ц=1000 Н/мм а =750 Н/мм ).  [c.225]

В настоящее время целесообразность перехода на обработку деталей абразивными инструментами из сверхтвердых материалов определяется не только экономической эффективностью и технологической целесообразностью, но и эксплуатационными характеристиками обработанных деталей. Например, цементированную сталь 20ХНЗА твердостью 59—61 НКСэ можно успешно обрабатывать инструментами из электрокорунда и обкатывать роликами.  [c.137]

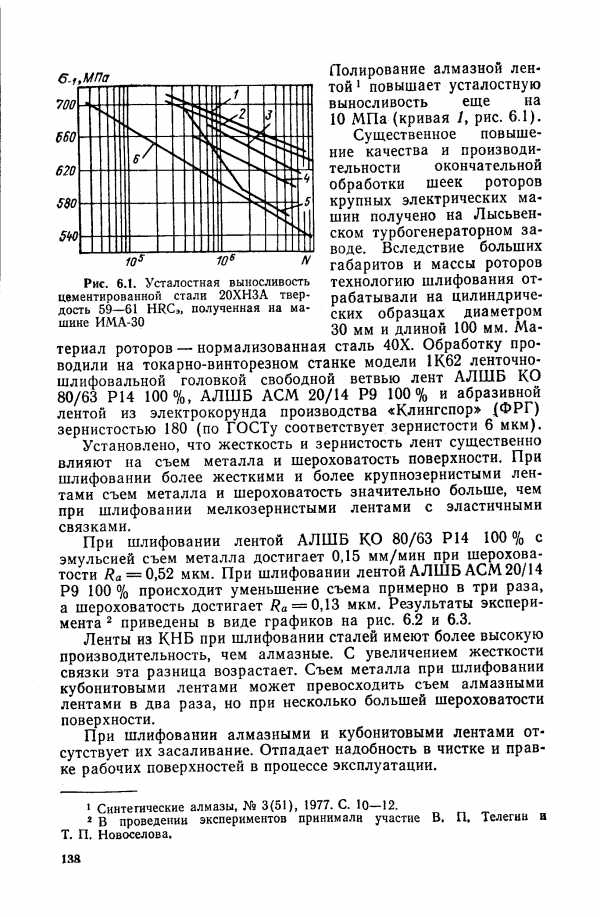

Рис. 6.1. Усталостная выносливость цементированной стали 20ХНЗА твердость 59—61 НКСэ, полученная на машине ИМА-30

Ведущие шестерни в понижающих передачах изготовлены из стали 20ХНЗА, а остальные шестерни — из стали 20Х.  [c.173]

Проверить прочность поршневого пальца авиационного двигателя (рис. а) по расчетной схеме, представленной на рис. б. Материал пальца сталь 20ХНЗА (ст, = 750 Мн м , ст 1 = 450 Мн м (/С )о= 1,11, [ 1 = 2,0. Сила Р, действующая на палец, изменяется в пределах от = кн до Р , =—11,5 кн.  [c.258]

X1 НА Ответственные детали небольших размеров повышенной прочности и вязкости — болты, силовые шпильки, валики, втулки, коромысла, шестерни, фланцы. Заменяет сталь 20ХНЗА  [c.25]

Темпера- тура в "С Углеродистая сталь Сталь 20ХНЗА  [c.234]


mash-xxl.info

Сталь марки 20ХНЗА - Энциклопедия по машиностроению XXL

Данные по эффективности защиты от коррозии долотной стали марки 20ХНЗА в глинистом растворе из бентонитового глинопорошка в присутствии смазочных добавок приведены в табл. 60.  [c.114]

К сумме площадей поперечных сечений шатунных болтов одной головки шатуна 50 и более — сталь марки 20ХНЗА при указанных выше показателях механических свойств стали.  [c.107]

Шестерня изготовляется из хромоиикеле-вой стали марки 20ХНЗА с цементацией и последующей поверхностной закалкой. Зубья шестерни шлифуются.  [c.128]

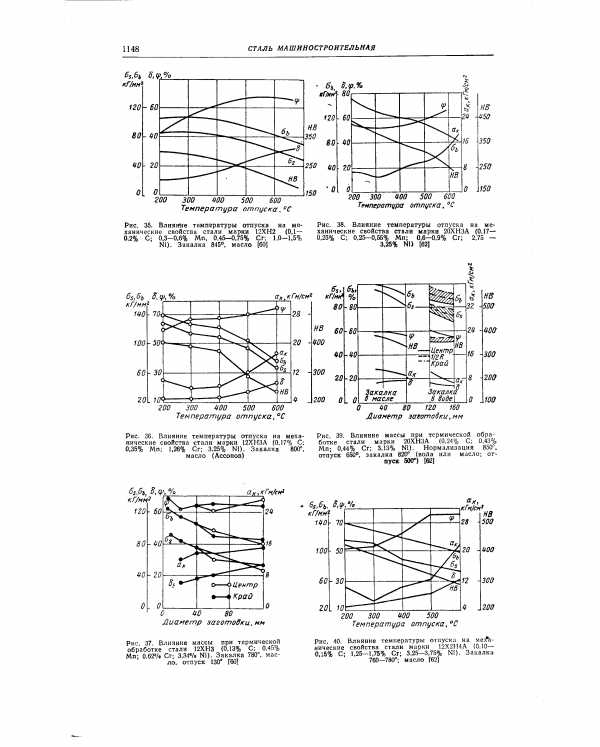

Рис. 38. Влияние температуры отпуска на механические свойства стали марки 20ХНЗА (0,17— 0,25% С 0,25-0,55% Мп 0,6-0,9% Сг 2,75 -3,25% N1) [62]

Рис. 39. Влияиие массы при термической обработке стали марки 20ХНЗА (0,24% С 0,43% Мп 0,44% Сг 3,13% Ni). Нормализация 850°. отпуск 650°, закалка 820° (вода или масло отпуск 500") [6i21
Технологические данные. Горячая деформация производится в интервале 1200— 800° С для стали марки 12ХНЗА и 1160—900° С для стали марки 20ХНЗА. Обрабатываемость резанием и свариваемость удовлетворительные. Стали марок 12.ХНЗА и 20ХНЗА склонны к отпускной хрупкости.  [c.414]

Шестерни (рис. 24) отковываются из стали марки 20ХНЗА и подвергаются нитроцементации и закалке до твердости 56—64 единиц по Роквеллу. По наружной поверхности шестерни нарезаются косые зубья. В середине шестерни делается отверстие с конусностью 1 10 для облегчения ее монтажа и демонтажа на вал тягового двигателя. На поверхности этого отверстия есть канавка шириной 20 мм для направляющей шпонки, которая используется только во время стендовых испытаний тягового двигателя. Конусные поверхности шестерни и вала двигателя перед насадкой притираются так, чтобы прилегание поверхностей, проверяемое на краске, было не. менее 85 %.  [c.29]

Примечания 1 Для стали марки 20ХНЗА по ГОСТ 4543 71, ударная вязкость равна 1079 кДж/м термообработка (первая за калка) — 820 °С, охлаждающая среда — масло или вода, отпуск 500 °С  [c.396]

Малая шестерня состоит из венца 1 (см, рис. 32, а) и вала 2 с коническим хвостовиком. Венец / шестерни изготовляют из стали марки 20ХНЗА, Зубья шестерни после нарезки фрезерованием подвергают цементации на глубину  [c.39]

Легированные конструкционные стали маркируют цифрами и буквами. Двузначное число, стоящее в начале марки, соответствует среднему содержанию углерода в сотых долях процента. Буквы указывают на наличие легирующих элементов Б-Nb, B-W, Г-Мп, Д-Си, E-Se, К-Со, М-Мо, H-Ni, П-Р, Р-В, -Si, T-Ti, Ф-V, X- r, Ц-Zr, Ч - редкоземельный элемент, Ю-А1. Число, стоящее после буквы, показывает примерное процентное содержание легирующего элемента, символизируемого этой буквой. Отсутствие числа указывает, что среднее содержание соответствующего элемента не превышает 1,0. .. 1,5 %. Буква А в конце марки показывает, что сталь высококачественная (А внутри марки соответствует легирующему элементу - азоту), буква Ш - особовысококачественная. Например, сплав марки 20ХНЗА - конструкционная высококачественная сталь, содержащая (в среднем) 0,20 % С, 3 % Ni и не более 1,5 % Сг.  [c.94]

Вал якоря. Вал якоря тягового двигателя—одна из наиболее ответственных деталей. Он работает в очень тяжёлых условиях, постоянно испытывая толчки, удары и сотрясения. Поэтому для валов применяется специальная сталь повышенного качества (марки 20ХНЗА), имеющая предел прочности при растяжении 70—74 кг1мм .  [c.94]

Для изготовления цилиндров пневмоприводов электрических аппаратов используют литье из серого чу упа. марки Сч-15. Для наиболее ответственных деталей, работающих с большими удельными нагрузками (например, детали редуктора), используют легированные хромопикелиевые стали марки СТ 20ХНЗА.  [c.395]

Для обеспечения этих требований следует выбрать цементуемую марку стали. К таким сталям относятся, применительно к ответственным конструкциям деталей, хромоникелевые стали марок 12ХНЗА, 20ХНЗА и др.  [c.121]

Марки легированных сталей обозначают цифрами и буквами (например, 15Х 40ХН ЗОХГС 20ХНЗА и т.д.). Цифры показывают среднее содержание в стали углерода в сотых долях процента, буквы за цифрами — наличие легирующего элемента (например, Р — бор Ю — алюминий С — кремний Т — титан Ф — ванадий X — хром Г — марганец Н — никель М — молибден В — вольфрам), цифры после букв — содержание легирующего элемента в процентах (целые единицы), буква А в конце марки означает, что сталь высококачественная. Предел прочности легированных сталей 700... 1300 МПа (в зависимости от марки). Повышение содержания некоторых легирующих элементов (таких, как хром, молибден, ванадий, вольфрам, никель) увеличивает прочность и снижает теплопроводность сталей, что приводит к ухудшению их обрабатываемости. Наличие кремния ухудшает обрабатываемость стали из-за образования силикатных абразивных включений. Стали с крупнозернистой структурой обрабатываются режущим инструментом лучше, чем стали с мелкозернистой структурой.  [c.31]

Число в начале марки конструкционной легированной стали показывает содержание углерода в сотых долях процента. Например, сталь 20ХНЗА в среднем содержит 0,20 % С, 1 % Сг и 3 % Ni. Буква А в конце марки означает, что сталь высококачественная. Особовысококачественные стали (например, после электрошлакового переплава) имеют в конце марки букву Ш, например ЗОХГС-Ш.  [c.250]

Стали повышенного качества в конце обозначения марки содержат букву А, например, 20ХНЗА. Это хромоникелевая сталь с содержанием углерода 0 0%, хрома около 1% н никеля около 3%. Буква А указывает на повышенное качество стали этой марки.  [c.281]


mash-xxl.info
