технические характеристики, свойства, заказ в Москве

Сталь 20ЮЧ (20ЮЧА) – конструкционная легированная. Она обладает высоким сопротивлением межкристаллитной коррозии. Сочетание букв и цифр дают полное представление о легированной стали. Две цифры, стоящие впереди указывают на содержание углерода в десятых процентов. Буква «А» в конце означает высококачественную сталь, содержащую меньше фосфора и серы. Особая термическая обработка позволяет значительно улучшить технические характеристики.

Конструкционная сталь 20ЮЧ — сплав, применяемый для производства конструкций, деталей и других изделий, из которых монтируются трубопроводы:

  • Корпусы и днища, плоские фланцы;
  • Трубы для нефтепроводов и газопроводов, которые стойки к коррозии;
  • Детали и узлы, которые работают в агрессивных средах, содержащих сероводород или углекислый газ;
  • Детали, которые эксплуатируются при диапазоне температур от от -40°С до +475°С.

Кроме вышеперечисленного, сталь 20ЮЧ применяют при выполнении трубопроводной арматуры, сварные емкости для газовой и нефтепромышленности

Характеристики

Сплав имеет в своем химическом составе семь элементов. Основу составляет железо – 97%. Все остальные элементы представлены в пропорциях:

  • Алюминий;
  • Хром;
  • Углерод;
  • Кремний;
  • Фосфор;
  • Сера.

Точный химический состав определяет ТУ 14-1-3987-85, предельные отклонения по химическому составу — в соответствии с ГОСТ 1050

Свойства

В современной промышленности востребованы заготовки из рассматриваемого материала. Они пользуются высоким спросом у производителей труб и трубопроводов, изготовителей деталей, работающих в различных средах, в том числе и агрессивной.

Применение

Высокие технические характеристики и степень сопротивления коррозии позволяют использовать изделия из данной стали в нефтепромышленности и в газопроводных сетях.

Заказ

Основным направленим деятельности компании «Эталон Сталь» является реализация металлопроката. Предприятие продает прокат в виде труб, прутков, листа, круга. Мы изготавливаем поковки, занимаемся порезкой заготовок из стали. Мы давно на рынке металлопроката и предлагаем все позиции из нашого каталога по приемлемой цене в любых объемах. Звоните нам по телефонам:

  • +7 (495) 223-32-41;
  • +7 (499) 268-32-62;
  • +7 (499) 268-35-75;

или пишете по адресу: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .

Мы работаем с оптом и розницей, можем обеспечить доставку оплаченной продукции любым видом транспорта. Поставки от производителя позволяют нам предлагать качественный товар по щадящей цене.



Сталь 20ЮЧ — расшифровка, свойства, состав

Просмотров 345 Опубликовано Обновлено

Сталь 20ЮЧ или 20ЮЧА является конструкционной легированной сталью, имеющей высокий уровень сопротивления процесса межкристаллической коррозии. Аббревиатура названия позволяет дать полноценное представление о свойствах металла. Расшифровка следующая: первая цифра определяет уровень содержания углерода – десятые доли процентов. Наличие в названии буквы «А» обозначает свойства высококачественной стали с меньшим содержанием серы и фосфора. Благодаря особой термической обработке существенной улучшаются присущие технические свойства.

Конструкционные стали 20ЮЧ – это сплавы, применяемые в изготовлении конструкционных элементов и продукции, которая применяется в монтаже трубопроводов. Это могут быть:

  • Корпус, фланец, днище;
  • Трубопровод для нефтепровода, газопровода, имеющие высокую устойчивость к коррозийным воздействиям;
  • Продукция, работающая в агрессивной среде с содержанием сероводорода/углекислого газа;
  • Узлы, эксплуатирующиеся при температурах от -40 до 480 градусов Цельсия.

Помимо этого сталь 20ЮЧ используется в изготовлении арматуры для трубопроводов, сварных емкостей для предприятий нефте-газовой промышленности.

Свойства и характеристики

В составе сплава представлены 7 компонентов. Основным из которых является железо – до 97%. Оставшиеся компоненты следующие:

  • Алюминий;
  • Углерод;
  • Хром;
  • Фосфор;
  • Кремний;
  • Сера.

Точные пропорции химического состава определены в технических условиях 14-1-3987-85. Возможный предельный уровень отклонений химического состава прописан в ГОСТе 1050.

Современная промышленность активно потребляет сталь 20ЮЧ и производимую из нее продукцию. Так, высокий спрос наблюдается на производстве трубопроводной арматуры, труб, элементов, деталей, способных работать в условиях агрессивных сред (химических и органических).

Области применения

Ни одно современное производство не способно обойтись без применения различных сплавов стали. Благодаря множеству марок и огромному количеству форм отпуска металл используется во всех сферах производства – от машиностроения до производства бытовой техники. При этом качество продукции из сплава 20ЮЧ традиционно остается на высоком уровне.

Благодаря высоким техническим характеристикам и уровню сопротивлению коррозийным воздействиям изделия из сплава широко представлены в нефтяной промышленности и газораспределительных сетях.

Сталь 20ЮЧ: Характеристики, расшифровка марки

Характеристики стали 20ЮЧ

Марки стали 20юч представляют конструкционную легированную сталь, устойчивую к коррозионному растрескиванию. Как правило, к такому виду относятся высокопрочные нержавеющие стали различных классов. Улучшенные технические характеристики достигаются благодаря особой термической обработке.

Точный химический состав стали 20ЮЧ

Марки стали 20юч представляют собой конструкционную легированную сталь, устойчивую к коррозионному растрескиванию. Как правило, к такому виду относятся высокопрочные нержавеющие стали различных классов. Улучшенные технические характеристики достигаются благодаря особой термической обработке.

Данный сплав имеет довольно сложный химический состав, который регламентируется нормативами технического протокола ЗМЗ № 562-2012. Основу материала составляет железо. Оно представлено в составе примерно на 97%. Дополнительными являются еще 7 элементов, представленных в небольших динамичных пропорциях:

  • Марганец
  • Хром
  • Кремний
  • Углерод
  • Алюминий
  • Фосфор
  • Сера

Точное процентное соотношение всех составляющих элементов стали 20ЮЧ смотрите в таблице, представленной ниже, или на диаграмме.

Mn

Cr

Si

C

Al

P

S

от 0,5 до 0,8

0,3

от 0,17 до 0,37

от 0,16 до 0,22

от 0,03 до 0,1

0,02

0,008

Преимущества стали 20ЮЧ

  • Сопротивления пластическим деформациям;
  • Прокаливаемость легированных сталей выше;
  • Отсутствует склонность к отпускной хрупкости
  • После отпуска вязкость стали не снижается
  • Не теряет пластичность и не изменяет зернистость при сварке.

Применение стали 20ЮЧ

  • плоские фланцы,
  • корпуса и днища,
  • нефтяные и газопроводные трубы, обладающие повышенной коррозионной устойчивостью и хладостойкостью,
  • детали, работающие в средах с высоким содержанием сероводорода и углекислого газа,
  • элементы, функционирующие при температуре от -40°С до +475°С.

Помимо этого из стали марки 20ЮЧ производят трубопроводную арматуру с применением термической обработки, а также сварные сосуды для газовой и нефтяной промышленности. К тому же детали из этого материала используются в системах поддержания пластового давления, которые активно добываются на нефтедобывающих предприятиях.



Отечественные и зарубежные аналоги

Россия

09Г2, 09Г2Т, 09Г2ДТ, 10Г2С

Германия

13Mn6, 9MnSi5

Болгария

09G2S

Венгрия

Vh3

США

5117, 5120, 5120H, G51170, G51200, H51200

Япония

SB49

Китай

12Mn

Сталь 20ЮЧА (20ЮЧ) / Auremo

Обозначения

НазваниеЗначение
Обозначение ГОСТ кириллица20ЮЧА
Обозначение ГОСТ латиница20JuChA
Транслит20YuChA
По химическим элементам20AlZr
НазваниеЗначение
Обозначение ГОСТ кириллица20ЮЧ
Обозначение ГОСТ латиница20JuCh
Транслит20YuCh
По химическим элементам20AlZr

Описание

Сталь 20ЮЧА применяется: для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Примечание

Сталь стойкая к коррозионному растрескиванию.

Стандарты

НазваниеКодСтандарты
Термическая и термохимическая обработка металловВ04СТ ЦКБА 026-2005
Сортовой и фасонный прокатВ32TУ 14-1-3332-82
Листы и полосыВ23TУ 14-1-3333-82
Болванки. Заготовки. СлябыВ31TУ 14-1-4179-86, TУ 14-1-3345-82
Листы и полосыВ33TУ 14-1-4853-90
Трубы стальные и соединительные части к нимВ62TУ 14-3-1652-89, TУ 14-3-1600-89, TУ 14-157-54-97, TУ 14-162-14-96, TУ 14-162-20-97, TУ 14-3-463-2005, TУ 14-3Р-54-2001, TУ 14-3-1745-90
Обработка металлов давлением. ПоковкиВ03TУ 26-0303-1532-84

Механические характеристики

Сечение, ммsТ|s0,2, МПаσB, МПаd5, %кДж/м2, кДж/м2Твёрдость по Бринеллю, МПаHRB
Трубы бесшовные горячедеформированные термообработанные в состоянии поставки по ТУ 14-162-14-96
338-470502-627≥25≤92
Заготовка трубная по ТУ 14-1-4179-86 (термообработанные продольные образцы)
≥235≥410≥23≥490≤190
Заготовки деталей трубопроводной арматуры по СТ ЦКБА 026-2005. Закалка на воздухе от 900-920 °C (выдержка 2,5-4,0 часа в зависимости от толщины и массы заготовки). (KCU-40°С)
≤180≥235≥412≥23≥490≤190
Сортовой горячекатаный прокат по ТУ 14-1-3332-82. Нормализация при 900-920 °С. KCU указан при -40°С (KCU-40°С)
Образец 15х15≥235≥412≥23≥490
Толстолистовой прокат (10-160 мм) в состоянии поставки (нормализация или термоулучшение, KCU-40°С)
≥235≥410≥23≥480
Трубы холоднодеформированные Dн=25-89 и трубы бесшовные горячедеформированные в состоянии поставки (нормализованные) по ТУ 14-3-1745-90, ТУ 14-3Р-54-2001. Термообработанные, в состоянии поставки (KCU-40°С)
245-382≥412≥23≥490≤190

Описание механических обозначений

НазваниеОписание
СечениеСечение
sТ|s0,2Предел текучести или предел пропорциональности с допуском на остаточную деформацию — 0,2%
σBПредел кратковременной прочности
d5Относительное удлинение после разрыва
кДж/м2Ударная вязкость
HRBТвёрдость по Роквеллу (индентор стальной, сферический)

Технологические свойства

НазваниеЗначение
Макроструктура и загрязненностьПо ТУ 14-1-3332-82 неметаллические включения должны иметь глобулярную форму и балл не более 4,0 «б» шкалы «СН» по ГОСТ 1778. Допускается наличие отдельных сульфидов вытянутой формы с отношением максимального размера к минимальному более 3, бальностью не более 1 «б» шкалы «С» по ГОСТ 1778. Загрязненность металла неметаллическими включениями не должна превышать по среднему баллу 2,5; по максимальному — 3,0.
МикроструктураПо ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 полосчатость ферритно-перлитной структуры г/д труб не должна превышать 4,0 балла по ГОСТ 5640. Величина зерна металла труб в состоянии поставки не должна быть крупнее 7 балла, допускаются отдельные зерна 6 балла.
Коррозионная стойкостьПо ТУ 14-3-1745-90 пороговое значение сероводородного коррозионного растрескивания должно быть не менее 147 МПа (15 кгс/мм2). Сталь стойкая к коррозионному растрескиванию.

20ЮЧ

20ЮЧ Челябинск

Марка : 20ЮЧ
Классификация : Сталь конструкционная легированная
Применение: для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С. деталей трубопроводной арматуры с проведением термообработки. сварных сосудов газовой и нефтехимической промышленности. бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.
Зарубежные аналоги: Нет данных

Химический состав в % материала 20ЮЧ ТУ 14-1-4853-90

C Si Mn Ni S P NAl Cu As
0.16- 0.220.17- 0.370.5- 0.8до 0.25до 0.005до 0.02до 0.0120.03- 0.1до 0.25до 0.08

Механические свойства при Т=20oС материала 20ЮЧ .
СортаментРазмерНапр.sв sT d5y KCU Термообр.
мм МПа МПа % % кДж / м2
Лист толстый, ГОСТ ту14-1-4853-9010-160410 23423

Обозначения:
Механические свойства :
sв-Предел кратковременной прочности , [МПа]
sT-Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5-Относительное удлинение при разрыве , [ % ]
y-Относительное сужение , [ % ]
KCU-Ударная вязкость , [ кДж / м2]
HB-Твердость по Бринеллю , [МПа]

Физические свойства :
T -Температура, при которой получены данные свойства , [Град]
E-Модуль упругости первого рода , [МПа]
a-Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град]
l-Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r-Плотность материала , [кг/м3]
C -Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)]
R -Удельное электросопротивление, [Ом·м]

20ЮЧ-Сталь конструкционная легированная
20ЮЧ-химический состав, механические, физические и технологические свойства, плотность, твердость, применение

Доступный металлопрокат

20ЮЧ

Материал 20ЮЧ Челябинск

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал 20ЮЧ большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал 20ЮЧ закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Материал 20ЮЧ купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

20ЮЧА — конструкционная легированная сталь

Характеристика стали марки 20ЮЧА

20ЮЧА — Сталь конструкционная легированная углеродистая качественная, сваривается без ограничений, кроме деталей после химико — термической обработки. Сварка осуществляется без подогрева и без последующей термообработки, способы: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

Не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Твердость стали 20ЮЧА: HB 10 -1 = 190 МПа. Нашла свое применение для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Расшифровка стали марки 20ЮЧА

Расшифровка стали 20ЮЧА: Получают конструкционные углеродистые качественные стали в конвертерах или в мартеновских печах. Обозначение этих марок сталей начинается словом «Сталь». Следующие две цифры указывают на среднее содержание углерода в сотых долях процента, цифры 20 обозначают содержание его около 0,2 процента. Буква Ю — указывает на содержание алюминия в стали до 1%, буква Ч — содержание редкоземельных металлов в сплаве до 1%, а буква «А» говорит о том, что сталь высококачественная с содержанием фосфора и серы менее 0,025%. Загрязненность стали марки 20ЮЧА неметаллическими включениями не должна превышать по оксидам строчечным (ОС) — балла 3; по сульфидам (С) — балла 3. Допускается на одном образце загрязненность сульфидами не более балла 4.

Поставка 20ЮЧА

Термическая и термохимическая обработка металловСТ ЦКБА 026-2005
Сортовой и фасонный прокатTУ 14-1-3332-82
Листы и полосыTУ 14-1-3333-82
Болванки. Заготовки. СлябыTУ 14-1-4179-86, TУ 14-1-3345-82
Листы и полосыTУ 14-1-4853-90
Трубы стальные и соединительные части к нимTУ 14-3-1652-89, TУ 14-3-1600-89, TУ 14-157-54-97, TУ 14-162-14-96, TУ 14-162-20-97, TУ 14-3-463-2005, TУ 14-3Р-54-2001, TУ 14-3-1745-90
Обработка металлов давлением. ПоковкиTУ 26-0303-1532-84

Химический состав стали 20ЮЧА

СтандартCSPMnCrSiNiCuNAsAlCa
TУ 14-1-4853-900.16-0.22до 0.005до 0.020.5-0.80.17-0.37до 0.25до 0.25до 0.012до 0.080.03-0.10.001-0.01
TУ 14-1-4179-860.16-0.22до 0.012до 0.020.5-0.8до 0.30.17-0.37до 0.4до 0.0120.03-0.1
TУ 14-3-1652-890.16-0.22до 0.012до 0.020.5-0.80.17-0.37до 0.4до 0.0120.03-0.1
TУ 14-3Р-54-20010.16-0.22до 0.012до 0.020.5-0.8до 0.250.17-0.37до 0.4до 0.3до 0.0120.03-0.1
TУ 14-162-14-960.17-0.22до 0.015до 0.0150.5-0.65до 0.250.17-0.37до 0.25до 0.25до 0.0120.03-0.05
TУ 14-3-1745-900.16-0.22до 0.012до 0.020.5-0.8до 0.250.17-0.37до 0.4до 0.0120.03-0.1

По ТУ 14-1-4853-90, ТУ 14-3-1652-89 и ТУ 14-1-4179-86 химический состав приведен для стали 20ЮЧ. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится РЗМ (титан, кальций, цирконий) из расчета 0,7 кг/т. Содержание РЗМ в стали не является сдаточным показателем, но контролируется и вносится в документ о качестве. В сталь вводятся технологическая добавка силикокальция из расчета получения в готовом прокате 0,001-0,010 % кальция.

По ТУ 14-3-1652-89 и ТУ 14-1-4179-86 содержание остальных элементов — по ГОСТ 1050.

По ТУ 14-162-14-96 химический состав приведен для стали 20ЮЧА. В стали допускаются отклонения по содержанию углерода (-0,020 %), алюминия (±0,010 %), марганца (+0,15 %), серы (+0,005 %), фосфора (+0,005 %). В раскисленную сталь с целью глобуляции сульфидных неметаллических включений вводится церий из расчета содержания церия в стали 0,050 %, содержание которого не контролируется, а в сертификат заносится его расчетная величина. С целью повышения прочностных свойств допускается введение в сталь ванадия в количестве до 0,050 %.

По ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 химический состав приведен для стали 20ЮЧ. Остаточное содержание остальных элементов по ГОСТ 1050. Отклонение по содержанию углерода -0,020 %, алюминия +0,010 %, другим элементам по ГОСТ 1050. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится один или несколько модификаторов из группы: РЗМ, титан, кальций, цирконий в количестве до 0,07% каждого. Содержание этих элементов в стали не является сдаточным показателем, но вносится в документ о качестве.

По ТУ 14-1-3332-82 химический состав приведен для стали 20ЮЧ. В стали допускается отклонение от нормированного химического состава по углероду -0,020%, по алюминию ±0,010%, а по содержанию остальных элементов и остаточных — по ГОСТ 1050. В раскисленную сталь вводится РЗМ (цериевой группы) из расчета не менее 1 кг на одну тонну и получения церия в металле в количестве 0,015-0,030%. Содержание церия не является сдаточным показателем, но контролируется и вносится в сертификат.

Механические свойства стали 20ЮЧА

Вид поставкиСечение, ммsТ|s0,2, МПаσB, МПаd5, %KCU, кДж/м2HB, МПаHRB
Трубы бесшовные горячедеформированные термообработанные в состоянии поставки по ТУ 14-162-14-96338-470502-627≥25≤92
Заготовка трубная по ТУ 14-1-4179-86 (термообработанные продольные образцы)≥235≥410≥23≥490≤190
Заготовки деталей трубопроводной арматуры по СТ ЦКБА 026-2005. Закалка на воздухе от 900-920 °C (выдержка 2,5-4,0 часа в зависимости от толщины и массы заготовки). (KCU-40°С)≤180≥235≥412≥23≥490≤190
Сортовой горячекатаный прокат по ТУ 14-1-3332-82. Нормализация при 900-920 °С. KCU указан при -40°С (KCU-40°С)Образец 15х15≥235≥412≥23≥490
Толстолистовой прокат (10-160 мм) в состоянии поставки (нормализация или термоулучшение, KCU-40°С)≥235≥410≥23≥480
Трубы холоднодеформированные Dн=25-89 и трубы бесшовные горячедеформированные в состоянии поставки (нормализованные) по ТУ 14-3-1745-90, ТУ 14-3Р-54-2001. Термообработанные, в состоянии поставки (KCU-40°С)245-382≥412≥23≥490≤190

Технологические свойства стали 20ЮЧА

        Свариваемость:    без ограничений.
        Флокеночувствительность:    не чувствительна.
        Склонность к отпускной хрупкости:    не склонна.

Микроструктура, загрязненность и коррозиостойкость стали 20ЮЧА

НазваниеЗначение
Макроструктура и загрязненностьПо ТУ 14-1-3332-82 неметаллические включения должны иметь глобулярную форму и балл не более 4,0 «б» шкалы «СН» по ГОСТ 1778. Допускается наличие отдельных сульфидов вытянутой формы с отношением максимального размера к минимальному более 3, бальностью не более 1 «б» шкалы «С» по ГОСТ 1778. Загрязненность металла неметаллическими включениями не должна превышать по среднему баллу 2,5; по максимальному — 3,0.
МикроструктураПо ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 полосчатость ферритно-перлитной структуры г/д труб не должна превышать 4,0 балла по ГОСТ 5640. Величина зерна металла труб в состоянии поставки не должна быть крупнее 7 балла, допускаются отдельные зерна 6 балла.
Коррозионная стойкостьПо ТУ 14-3-1745-90 пороговое значение сероводородного коррозионного растрескивания должно быть не менее 147 МПа (15 кгс/мм2). Сталь стойкая к коррозионному растрескиванию.

20ЮЧА — конструкционная легированная сталь


Характеристика стали марки 20ЮЧА

20ЮЧА — Сталь конструкционная легированная углеродистая качественная, сваривается без ограничений, кроме деталей после химико — термической обработки. Сварка осуществляется без подогрева и без последующей термообработки, способы: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

Не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Твердость стали 20ЮЧА: HB 10 -1 = 190 МПа. Нашла свое применение для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Описание

Сталь 20ЮЧА применяется: для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Примечание

Сталь стойкая к коррозионному растрескиванию.

Расшифровка стали марки 20ЮЧА

Расшифровка стали 20ЮЧА: Получают конструкционные углеродистые качественные стали в конвертерах или в мартеновских печах. Обозначение этих марок сталей начинается словом «Сталь». Следующие две цифры указывают на среднее содержание углерода в сотых долях процента, цифры 20 обозначают содержание его около 0,2 процента. Буква Ю — указывает на содержание алюминия в стали до 1%, буква Ч — содержание редкоземельных металлов в сплаве до 1%, а буква «А» говорит о том, что сталь высококачественная с содержанием фосфора и серы менее 0,025%. Загрязненность стали марки 20ЮЧА неметаллическими включениями не должна превышать по оксидам строчечным (ОС) — балла 3; по сульфидам (С) — балла 3. Допускается на одном образце загрязненность сульфидами не более балла 4.

Поставка 20ЮЧА

Термическая и термохимическая обработка металловСТ ЦКБА 026-2005
Сортовой и фасонный прокатTУ 14-1-3332-82
Листы и полосыTУ 14-1-3333-82
Болванки. Заготовки. СлябыTУ 14-1-4179-86, TУ 14-1-3345-82
Листы и полосыTУ 14-1-4853-90
Трубы стальные и соединительные части к нимTУ 14-3-1652-89, TУ 14-3-1600-89, TУ 14-157-54-97, TУ 14-162-14-96, TУ 14-162-20-97, TУ 14-3-463-2005, TУ 14-3Р-54-2001, TУ 14-3-1745-90
Обработка металлов давлением. ПоковкиTУ 26-0303-1532-84

Стандарты

НазваниеКодСтандарты
Термическая и термохимическая обработка металловВ04СТ ЦКБА 026-2005
Сортовой и фасонный прокатВ32TУ 14-1-3332-82
Листы и полосыВ23TУ 14-1-3333-82
Болванки. Заготовки. СлябыВ31TУ 14-1-4179-86, TУ 14-1-3345-82
Листы и полосыВ33TУ 14-1-4853-90
Трубы стальные и соединительные части к нимВ62TУ 14-3-1652-89, TУ 14-3-1600-89, TУ 14-157-54-97, TУ 14-162-14-96, TУ 14-162-20-97, TУ 14-3-463-2005, TУ 14-3Р-54-2001, TУ 14-3-1745-90
Обработка металлов давлением. ПоковкиВ03TУ 26-0303-1532-84

Химический состав стали 20ЮЧА

СтандартCSPMnCrSiNiCuNAsAlCa
TУ 14-1-4853-900.16-0.22до 0.005до 0.020.5-0.80.17-0.37до 0.25до 0.25до 0.012до 0.080.03-0.10.001-0.01
TУ 14-1-4179-860.16-0.22до 0.012до 0.020.5-0.8до 0.30.17-0.37до 0.4до 0.0120.03-0.1
TУ 14-3-1652-890.16-0.22до 0.012до 0.020.5-0.80.17-0.37до 0.4до 0.0120.03-0.1
TУ 14-3Р-54-20010.16-0.22до 0.012до 0.020.5-0.8до 0.250.17-0.37до 0.4до 0.3до 0.0120.03-0.1
TУ 14-162-14-960.17-0.22до 0.015до 0.0150.5-0.65до 0.250.17-0.37до 0.25до 0.25до 0.0120.03-0.05
TУ 14-3-1745-900.16-0.22до 0.012до 0.020.5-0.8до 0.250.17-0.37до 0.4до 0.0120.03-0.1

По ТУ 14-1-4853-90, ТУ 14-3-1652-89 и ТУ 14-1-4179-86 химический состав приведен для стали 20ЮЧ. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится РЗМ (титан, кальций, цирконий) из расчета 0,7 кг/т. Содержание РЗМ в стали не является сдаточным показателем, но контролируется и вносится в документ о качестве. В сталь вводятся технологическая добавка силикокальция из расчета получения в готовом прокате 0,001-0,010 % кальция.

По ТУ 14-3-1652-89 и ТУ 14-1-4179-86 содержание остальных элементов — по ГОСТ 1050.

По ТУ 14-162-14-96 химический состав приведен для стали 20ЮЧА. В стали допускаются отклонения по содержанию углерода (-0,020 %), алюминия (±0,010 %), марганца (+0,15 %), серы (+0,005 %), фосфора (+0,005 %). В раскисленную сталь с целью глобуляции сульфидных неметаллических включений вводится церий из расчета содержания церия в стали 0,050 %, содержание которого не контролируется, а в сертификат заносится его расчетная величина. С целью повышения прочностных свойств допускается введение в сталь ванадия в количестве до 0,050 %.

По ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 химический состав приведен для стали 20ЮЧ. Остаточное содержание остальных элементов по ГОСТ 1050. Отклонение по содержанию углерода -0,020 %, алюминия +0,010 %, другим элементам по ГОСТ 1050. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится один или несколько модификаторов из группы: РЗМ, титан, кальций, цирконий в количестве до 0,07% каждого. Содержание этих элементов в стали не является сдаточным показателем, но вносится в документ о качестве.

По ТУ 14-1-3332-82 химический состав приведен для стали 20ЮЧ. В стали допускается отклонение от нормированного химического состава по углероду -0,020%, по алюминию ±0,010%, а по содержанию остальных элементов и остаточных — по ГОСТ 1050. В раскисленную сталь вводится РЗМ (цериевой группы) из расчета не менее 1 кг на одну тонну и получения церия в металле в количестве 0,015-0,030%. Содержание церия не является сдаточным показателем, но контролируется и вносится в сертификат.

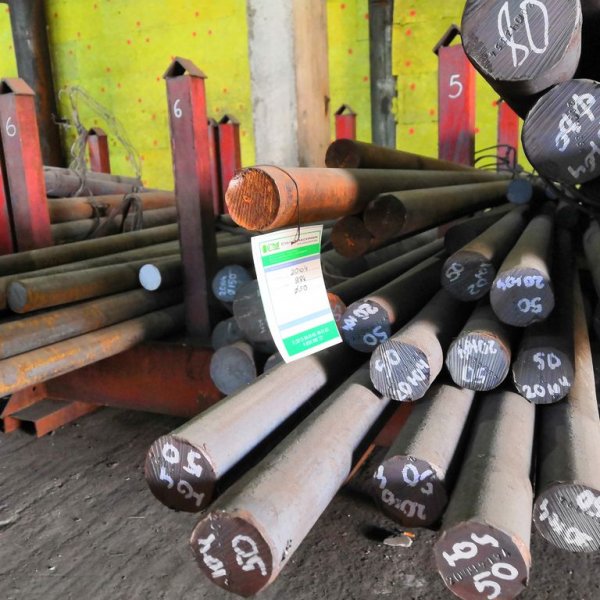

Материал 20ЮЧ Челябинск

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал 20ЮЧ большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал 20ЮЧ закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Механические свойства стали 20ЮЧА

Вид поставкиСечение, ммsТ|s0,2, МПаσB, МПаd5, %KCU, кДж/м2HB, МПаHRB
Трубы бесшовные горячедеформированные термообработанные в состоянии поставки по ТУ 14-162-14-96338-470502-627≥25≤92
Заготовка трубная по ТУ 14-1-4179-86 (термообработанные продольные образцы)≥235≥410≥23≥490≤190
Заготовки деталей трубопроводной арматуры по СТ ЦКБА 026-2005. Закалка на воздухе от 900-920 °C (выдержка 2,5-4,0 часа в зависимости от толщины и массы заготовки). (KCU-40°С)≤180≥235≥412≥23≥490≤190
Сортовой горячекатаный прокат по ТУ 14-1-3332-82. Нормализация при 900-920 °С. KCU указан при -40°С (KCU-40°С)Образец 15х15≥235≥412≥23≥490
Толстолистовой прокат (10-160 мм) в состоянии поставки (нормализация или термоулучшение, KCU-40°С)≥235≥410≥23≥480
Трубы холоднодеформированные Dн=25-89 и трубы бесшовные горячедеформированные в состоянии поставки (нормализованные) по ТУ 14-3-1745-90, ТУ 14-3Р-54-2001. Термообработанные, в состоянии поставки (KCU-40°С)245-382≥412≥23≥490≤190

Свойства и характеристики

В составе сплава представлены 7 компонентов. Основным из которых является железо – до 97%. Оставшиеся компоненты следующие:

  • Алюминий;
  • Углерод;
  • Хром;
  • Фосфор;
  • Кремний;
  • Сера.

Точные пропорции химического состава определены в технических условиях 14-1-3987-85. Возможный предельный уровень отклонений химического состава прописан в ГОСТе 1050.

Современная промышленность активно потребляет сталь 20ЮЧ и производимую из нее продукцию. Так, высокий спрос наблюдается на производстве трубопроводной арматуры, труб, элементов, деталей, способных работать в условиях агрессивных сред (химических и органических).

Микроструктура, загрязненность и коррозиостойкость стали 20ЮЧА

НазваниеЗначение
Макроструктура и загрязненностьПо ТУ 14-1-3332-82 неметаллические включения должны иметь глобулярную форму и балл не более 4,0 «б» шкалы «СН» по ГОСТ 1778. Допускается наличие отдельных сульфидов вытянутой формы с отношением максимального размера к минимальному более 3, бальностью не более 1 «б» шкалы «С» по ГОСТ 1778. Загрязненность металла неметаллическими включениями не должна превышать по среднему баллу 2,5; по максимальному — 3,0.
МикроструктураПо ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 полосчатость ферритно-перлитной структуры г/д труб не должна превышать 4,0 балла по ГОСТ 5640. Величина зерна металла труб в состоянии поставки не должна быть крупнее 7 балла, допускаются отдельные зерна 6 балла.
Коррозионная стойкостьПо ТУ 14-3-1745-90 пороговое значение сероводородного коррозионного растрескивания должно быть не менее 147 МПа (15 кгс/мм2). Сталь стойкая к коррозионному растрескиванию.
  • Конструкционная сталь
  • Инструментальная сталь

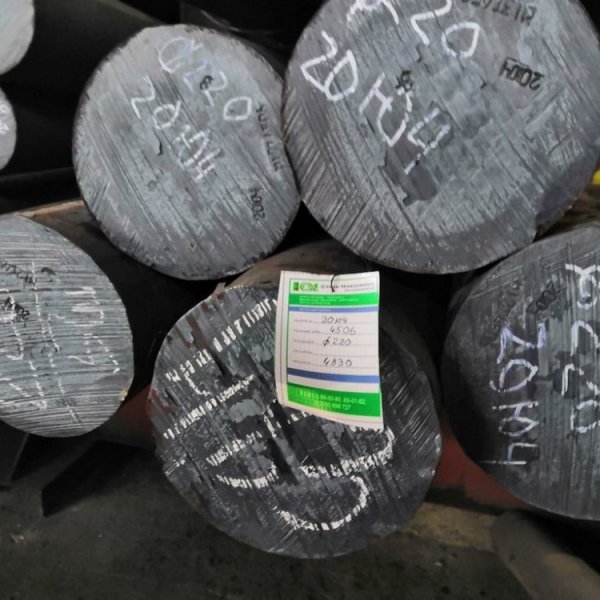

Сталь 20ЮЧ

ПрофильРазмер (мм)НТД
КругТУ 14-1-4853-2017
ЛистТУ 14-1-4853-2017

Характеристики стали 20ЮЧ

Марки стали 20юч представляют конструкционную легированную сталь, устойчивую к коррозионному растрескиванию. Как правило, к такому виду относятся высокопрочные нержавеющие стали различных классов. Улучшенные технические характеристики достигаются благодаря особой термической обработке.

Точный химический состав стали 20ЮЧ

Марки стали 20юч представляют собой конструкционную легированную сталь, устойчивую к коррозионному растрескиванию. Как правило, к такому виду относятся высокопрочные нержавеющие стали различных классов. Улучшенные технические характеристики достигаются благодаря особой термической обработке.

Данный сплав имеет довольно сложный химический состав, который регламентируется нормативами технического протокола ЗМЗ № 562-2012. Основу материала составляет железо. Оно представлено в составе примерно на 97%. Дополнительными являются еще 7 элементов, представленных в небольших динамичных пропорциях:

  • Марганец
  • Хром
  • Кремний
  • Углерод
  • Алюминий
  • Фосфор
  • Сера

Точное процентное соотношение всех составляющих элементов стали 20ЮЧ смотрите в таблице, представленной ниже, или на диаграмме.

Mn Cr Si C Al P S
от 0,5 до 0,8 0,3 от 0,17 до 0,37 от 0,16 до 0,22 от 0,03 до 0,1 0,02 0,008

Преимущества стали 20ЮЧ

  • Сопротивления пластическим деформациям;
  • Прокаливаемость легированных сталей выше;
  • Отсутствует склонность к отпускной хрупкости
  • После отпуска вязкость стали не снижается
  • Не теряет пластичность и не изменяет зернистость при сварке.

Применение стали 20ЮЧ

  • плоские фланцы,
  • корпуса и днища,
  • нефтяные и газопроводные трубы, обладающие повышенной коррозионной устойчивостью и хладостойкостью,
  • детали, работающие в средах с высоким содержанием сероводорода и углекислого газа,
  • элементы, функционирующие при температуре от -40°С до +475°С.

Помимо этого из стали марки 20ЮЧ производят трубопроводную арматуру с применением термической обработки, а также сварные сосуды для газовой и нефтяной промышленности. К тому же детали из этого материала используются в системах поддержания пластового давления, которые активно добываются на нефтедобывающих предприятиях.

00001599A.indd

%PDF-1.3 % 1 0 объект >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 2 0 объект >поток 2013-12-02T08:09:02-07:002013-12-02T08:09:19-07:002013-12-02T08:09:19-07:00Adobe InDesign CS6 (Macintosh)uuid:1a9ca788-aad0-c344- a363-97303fdd6cffadobe: DocId: INDD: f639f48d-3a64-11de-971c-bb864ab18f90xmp.id: 8D53C28A07206811822A9A799604C043proof: pdf1xmp.iid: 8C53C28A07206811822A9A799604C043xmp.did: F14651EB96216811822A9AA28725690Eadobe: DocId: INDD: f639f48d-3a64-11de-971c-bb864ab18f90default

  • convertedfrom применение / х -indesign в приложение/pdfAdobe InDesign CS6 (Macintosh)/2013-12-02T08:09:02-07:00
  • приложение/pdf
  • 00001599A.индд
  • Библиотека Adobe PDF 10.0.1FalsePDF/X-1:2001PDF/X-1:2001PDF/X-1a:2001 конечный поток эндообъект 3 0 объект > эндообъект 6 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 7 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 8 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 9 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 10 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 11 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 12 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0.ZF*aKoH(ɠྃ

    Touch Sensing Solutions — скачать ppt

    Презентация на тему: » Сенсорные решения.» — Транскрипт:

    ins[data-ad-slot=»4502451947″]{display:none !важно;}} @media(max-width:800px){#place_14>ins:not([data-ad-slot=»4502451947″]){display:none !important;}} @media(max-width:800px){#place_14 {ширина: 250px;}} @media(max-width:500px) {#place_14 {ширина: 120px;}} ]]>

    1 Сенсорные решения
    Привет! Добро пожаловать на короткую презентацию сенсорных решений Microchip mTouch™.

    2 Розыгрыш призов!! Заполните карту розыгрыша призов, чтобы получить шанс выиграть оценочную доску Sabrewing! Посмотрите демонстрацию этой платы на нашей интерактивной выставке аудио/освещения/жестов!

    3 Розыгрыш призов!! Примите участие, чтобы выиграть уникальный опыт езды на электрическом гоночном автомобиле Nuvation! Время регистрации доступно на стойке регистрации Microchip.

    4 Обзор емкостной технологии Microchip
    Решения для широкого круга приложений Доступ к алгоритмам для упрощения проектирования и более продвинутым опциям Простая интеграция и путь миграции благодаря широкому портфелю микроконтроллеров PIC® Надежные шумовые характеристики Низкое энергопотребление Минимальные варианты корпусов Microchip предлагает решения для широкий спектр приложений для сенсорных и/или бесконтактных датчиков Библиотеки программного обеспечения упрощают разработку сенсорных приложений, а также предоставляют более продвинутые возможности. Простая интеграция новых функций и переход на более производительные приложения в семействах 8-битных, 16-битных и 32-битных микроконтроллеров PIC. mTouch обеспечивает превосходную помехоустойчивость и очень низкое энергопотребление благодаря XLP. Реализуйте простые сенсорные приложения с помощью самых маленьких 6-контактных и 8-контактных микроконтроллеров PIC.

    5 Клавиши, ползунки и датчики приближения Программное обеспечение с металлическими крышками
    Повестка дня Клавиши, ползунки и датчики приближения Металлические крышки с программными решениями для сенсорных экранов Проецируемые емкостно-резистивные решения mTouch Sensing в основном подходят для так называемых продуктов интерфейса пользователя. Продукты с интерфейсом пользователя принимают ввод данных от пользователя с помощью клавиатуры, переключателя и кнопок и обеспечивают вывод, который виден или слышен пользователю.Многие также включают в себя различные типы функций связи, такие как…

    6 Во-первых, давайте взглянем на сенсорные решения Microchip с самым низким энергопотреблением для клавиш и ползунков.

    7 Принцип емкостного касания
    Введение пальца создает параллельную емкость (CF) CF CP Трасса заземления датчика передней панели печатной платы Cs Прежде чем двигаться дальше, давайте быстро рассмотрим принцип емкостного касания, чтобы понять, какие функции встроены в MCU для обнаружения емкостное касание.Как вы можете видеть на рисунке, человеческое прикосновение пальца добавляет вторую емкость параллельно емкости пэда. Человеческое тело создает цепочки конденсаторов между платой и землей. Таким образом, когда пользователь создает емкость, перемещая свою руку в непосредственной близости от другого проводника, создается емкость, по существу связанная с землей. Микроконтроллер использует встроенные периферийные устройства для обнаружения и измерения этого изменения емкости. CP — паразитная емкость CF — емкость пальца Cs — общая емкость датчика Емкость датчика (CS) = CP + CF Touch Sense Technology

    8 Универсальный магазин сенсорных датчиков
    Самый широкий в отрасли портфель решений «под ключ» Решения на основе микропроцессоров Самое низкое в отрасли сенсорное решение Высокая устойчивость к шуму и низкий уровень выбросов Работает через большинство поверхностей — стекло, пластик, металл (нержавеющая сталь, алюминий) Microchip был одним из них одним из первых поставщиков, разработавших сенсорные решения в отрасли, и в результате мы создали один из самых широких портфелей сенсорных сенсоров в отрасли.Для ваших клиентов это означает, что мы можем предоставить сенсорные решения от нескольких кнопок (1-4) до решений, включающих множество клавиш и ползунков, а также сегментированные или графические ЖК-дисплеи, радиочастотные стеки, USB-связь и т. д.; Все на одном чипе. Микроконтроллеры PIC с технологией mTouch также используют технологии Microchip nanoWatt и nanoWatt XLP, предоставляя решения для распознавания касаний с самым низким энергопотреблением в отрасли. Прошивка, поддерживающая технологию распознавания mtouch™, доступна для бесплатного скачивания в виде программной библиотеки.Мы также предоставляем исходный код библиотеки, что позволяет вашим клиентам полностью контролировать свой дизайн. Еще одним аспектом сенсорных решений Microchip mTouch является их способность работать как с пластиковой, так и с металлической отделкой. Теперь клиентам не нужно идти на компромисс в отношении стильного, современного и элегантного пользовательского интерфейса. Независимо от того, использует ли ваш клиент матовый металл или поверхность из нержавеющей стали, решение всегда найдется. Во многих случаях такие поверхности желательны для обеспечения водонепроницаемости или для помощи людям с ограниченными возможностями (с использованием шрифта Брайля).

    9 Low Power Touch Sensing
    Увеличьте срок службы батареи Меньший ток в режиме ожидания Сенсорный датчик <5 мкА с микроконтроллерами PIC® Технология eXtreme Low Power (XLP) на многих микроконтроллерах Ток в спящем режиме снижен до 9 нА Активный ток снижен до 30 мкА/МГц Ток часов реального времени снижен до 400 нА Низкое энергопотребление увеличивает срок службы батареи, а для приложений с питанием от сети может снизить ток в режиме ожидания.В сенсорных приложениях часто используется емкостный датчик, который активирует все приложение, когда пользователь находится в непосредственной близости. Это требует, чтобы микроконтроллер периодически выходил из спящего режима, сканировал канал емкостных датчиков, декодировал данные и принимал решение, оставаться ли в бодрствующем состоянии или вернуться в спящий режим. По этой причине важно, чтобы микроконтроллер потреблял небольшое количество тока как в спящем, так и в активном режимах. Кроме того, также важно, чтобы периферийные устройства часов реального времени потребляли мало энергии.Многие микроконтроллеры PIC на основе XLP также могут использоваться в сенсорных приложениях. Токи в спящем режиме до 9 нА, активные токи до 30 мкА/МГц и низкие токи RTC в 400 нА делают сенсорные приложения на базе микроконтроллеров PIC самыми низкими в отрасли.

    10 Общие рекомендации Технология RightTouch® mTouch™
    Нет опыта работы с прошивкой Инженер-проектировщик аналогового оборудования Нет ценности системной интеграции Самая низкая стоимость устройства Не ориентирован на низкое энергопотребление Просто нужна сенсорная функция От 3 до 14 каналов Простая/базовая реализация технологии mTouch™ Опыт прошивки Инженер по цифровому дизайну Хочет интегрироваться другие функции Минимальная стоимость системы Низкое энергопотребление важно Хотите настроить Большее количество клавиш Сложные взаимодействия между близостью, ползунками и клавишами Мы можем посмотреть на сравнения между продуктом, чтобы помочь нам определить, какой путь клиент может выбрать между двумя .Если у вас есть клиент, у которого есть портативное устройство, которое должно иметь возможность беспроводной связи, имеет больше смысла использовать mTouch, потому что более гибкая прошивка и низкое энергопотребление, вероятно, будут важны для клиента, поскольку это портативное приложение.

    11 Аппаратное решение «под ключ» До 14 емкостных сенсорных входов
    Аппаратное решение «под ключ» RightTouch® До 14 емкостных сенсорных входов До 11 выходов драйверов светодиодов Встроенная фильтрация шумов Повторная калибровка с течением времени Защита от электростатического разряда Интерфейс I2CTM Малые пакеты CAP12xx 3–14 каналов RightTouch® Active Guard RightTouch — это продукт, предоставленный Microchip в результате приобретения SMSC.Это аппаратная ИС, специально разработанная для интеграции сенсорного управления в клиентское приложение с меньшими усилиями по проектированию. Некоторые из основных выводов о продуктах RighTouch: Аппаратная основа — это все, что они делают Встроенная фильтрация шумов Повторная калибровка с течением времени (учитывает грязные пальцы, дополнительный электростатический заряд и т. д.) Защита от электростатического разряда — это очень важно, когда речь идет о надежности портативных изделий. CAP11xx 3-14-канальный светодиодный привод RightTouch

    12 Автономно или с любым MCU Специализированные бесконтактные решения
    Технология mTouch™ Автономно или с любым MCU Специализированные бесконтактные решения Низкое энергопотребление до менее 5 мкА Небольшие пакеты Связь I2CTM MTCh212 2-канальный Active Guard Digital Линейка продуктов mTouch разработана компанией Microchip .Новая линейка продуктов работает с любым микроконтроллером, и это здорово. Если у вас есть клиент, лояльный к определенному MCU, не беспокойтесь, он все равно может использовать решения MCHP. MTCh201 1 канал Low Cost Регулировка чувствительности

    13 Позиционирование продукта (цена/гибкость)
    Решения для микроконтроллеров PIC® mTouchTM Firmware Framework MTCh212 2-канальный Active Guard mTouch Tech. МТЧ214 4-канальный Active Guard mTouch Тех.Гибкость настройки CAP12xx 3–14 каналов RightTouch® Active Guard CAP11xx 3–14 каналов RightTouch LED Drive На этом слайде показано, какое место занимает каждый продукт с точки зрения стоимости и гибкости. Вы заметите, что продукт MTCh201 имеет низкую стоимость, это готовое решение для клиента, который просто выходит на связь, используя 1 канал, и по мере увеличения стоимости, конечно, появляются дополнительные функциональные возможности. МТЧ201 1 канал Low Cost mTouch Tech. Расходы

    14 Позиционирование продукта (сложность и гибкость)
    PIC® Microcontroller Solutions Firmware Framework MTCh212 2-канальный Active Guard Digital MTCh214 4-канальный TBD Digital CAP1166 6-канальный 6 драйверов светодиодов Аналоговый CAP1188 8-канальный 8 драйверов светодиодов Аналоговый CAP1114 14-канальный 11 драйверов светодиодов Аналоговый Гибкость настройки CAP1133 3-канальный 3 драйвера светодиодов Аналоговый CAP1126 6-канальный 2 драйвера светодиодов Аналоговый CAP1128 8-канальный 2 драйвера светодиодов Аналоговый Этот слайд предлагает визуальное представление гибкости и каналов.Опять же, MTCh201 находится в нижней части наших сенсорных продуктов, а CAP1114 — в верхней части с 14 доступными каналами. Одна из приятных особенностей Microchip заключается в том, что мы гарантируем, что наши продукты останутся в рамках наших основных микроконтроллеров PIC 8, 16 и 32. Я поднимаю этот вопрос, потому что у вас может быть клиент, который уже использует MCHP MCU и думает об изменении промышленного дизайна контроллера; идеально подходит. МТЧ201 1 канал Недорогой цифровой CAP1105/6 5/6 каналов Аналоговый 1 2 4 6 8 16

    15 Емкостный сенсорный MCU Портфель технологий mTouchTM
    Более 250 MCU PIC32 ≤ 16 Cap Touch Ch.KB Flash 64 – 121 контакт 80 МГц GP, USB, Graphics, Ethernet и CAN PIC24H ≤ 32 Cap Touch Ch. 12 – 256 КБ Flash 18 – 100 контактов 40 MIPS GP & CAN PIC24F ≤ 24 Cap Touch Ch. 4 – 256 КБ флэш-памяти 14 – 100 контактов 16 MIPS GP, USB и ЖК-дисплей/графическая системная интеграция PIC18 ≤ 24 Cap Touch Ch. 16 – 128 КБ Flash 18 – 80 контактов 12-16 MIPS GP, USB и LCD PIC16 ≤ 24 Cap Touch Ch. 7 – 20 КБ контактов флэш-памяти 8 MIPS Touch может быть реализован практически из любого микроконтроллера PIC: на младших моделях семейств PIC10 и PIC12 можно использовать для более простых приложений, требующих только сенсорного управления и нескольких других функций.8-разрядные микроконтроллеры PIC16 немного повышают производительность и интегрируют периферийные устройства, такие как ШИМ и ЖК-дисплей, сохраняя при этом низкую стоимость и низкое энергопотребление. Семейство 8-разрядных микроконтроллеров PIC18 повышает производительность и поддерживает сегментированный ЖК-дисплей большего размера, а также добавляет USB 2.0, 12-разрядный АЦП и другие периферийные устройства. 16-разрядный микроконтроллер PIC24 обеспечивает производительность 32 МГц, поддерживает еще более крупные сегментированные ЖК-экраны и добавляет периферийные устройства, такие как графические дисплеи TFT/STN, высокоскоростной аналоговый, USB OTG и до 256 КБ флэш-памяти на одном чипе. Даже для этого класса производительности токи сна составляют всего 20 нА.PIC32 добавляет возможности Ethernet В целом микроконтроллеры PIC поддерживают до 32 сенсорных каналов на одном чипе. Обратите внимание, что сенсорный канал с одним колпачком на микроконтроллере PIC не всегда соответствует сенсорной клавише с одним колпачком, реализованной в системе. Матричные методы можно использовать для реализации гораздо большего количества ключей. Давайте посмотрим на виды реализации, которые позволяет каждое из семейств. GP & LCD PIC10/12 ≤ 24 Cap Touch Ch. Общего назначения (GP) KB Flash 6 – 8 контактов 8 МГц Уже доступно Производительность

    16 Кнопки с фиксированным расположением
    Недорогой однослойный ITO Тот же ПО, что и у кнопок Простая реализация Один Micro PIC16F19XX для ЖК-дисплея PIC24FJXXXDA2XX Если вы ищете недорогое решение для сенсорного экрана, Microchip может поддерживать простые приложения для сенсорного экрана, как показано здесь, с помощью одного 8-битного PIC16F19XX микроконтроллер.Этот недорогой микроконтроллер может поддерживать однослойный сенсорный экран, сегментированный ЖК-дисплей и простые кнопки или колесики с фиксированным расположением.

    17 Металл поверх колпачка Во-первых, давайте взглянем на сенсорные решения Microchip с самым низким энергопотреблением для клавиш и ползунков.

    18 Технология Metal-Over-Cap
    В дополнение к пластику и стеклу, ощущается через нержавеющую сталь, алюминий и другие материалы. Полная водонепроницаемость. Через толстые перчатки. До сих пор технология Cap touch подходила только для пластика или стекла.С технологией Metal over Cap теперь это возможно и через металлическую панель. В то время как приложения с сенсорным экраном могут быть водонепроницаемыми, металлические накладки могут быть полностью водонепроницаемыми! Металлический колпачок также возможен через толстые перчатки, что является важной особенностью при рассмотрении наружного или промышленного применения. … и он по-прежнему поддерживает важные функции остальных наших сенсорных решений, таких как низкое энергопотребление, низкая стоимость и высокоинтегрированное решение без внешних компонентов. 18

    19 Применение металлических крышек
    Эстетика бытовой техники Отделка из нержавеющей стали Герметичная и водонепроницаемая Автомобильная алюминиевая отделка Тактильная обратная связь Медицинская чистота Промышленная защита от вандализма Надежность для наружной среды Работа с перчатками Потребительская эстетика Брайль Низкая стоимость Низкое энергопотребление Производители бытовой техники, такие как металлическая крышка для нержавеющей стали стальные отделки и водонепроницаемые функции.Это также дает пользователю больше тактильных ощущений, потому что они должны нажимать на него, чтобы он работал, а не просто касаться кнопки или ползунка. Поскольку он полностью водонепроницаем, его можно чистить, не нажимая клавиши. Для потребительских приложений разрешение шрифта Брайля является ключевым фактором. Пользователь может нащупать маркировку, не нажимая клавиши. Как только правильная клавиша найдена, они могут нажать ее, чтобы запустить. 19

    20 Расстояние между пластинами Система обнаруживает изменение
    Как это работает? Передняя панель = d Отклонение панели печатной платы (порядка микрон) Пользователь нажимает на переднюю панель Расстояние между пластинами уменьшается Как работает металлическая крышка? Вместо измерения изменения емкости, добавленного пальцем пользователя, металлическая крышка измеряет изменение емкости, вызванное изменением расстояния между панелью и датчиком.Поскольку емкость можно изменить, изменив расстояние всего на несколько микрон, можно использовать металлическую крышку. e e A r = Система обнаруживает изменение емкости C d 20

    21 Простая механическая конструкция
    Единственным отличием является введение прокладочного слоя, позволяющего прогибать переднюю панель. Она должна быть недеформируемой. Толщина должна быть от 50 мкм до 150 мкм. Наиболее распространенными материалами являются клей, FR4 или майлар. панель может быть металлической, пластиковой с металлическим напылением/покрытием… Механическая конструкция приложения, использующего технологию Metal over Cap, довольно проста.Продукты 3M, такие как 7956MPL или 9185MP, можно использовать для склеивания промежуточного слоя с металлической передней панелью и печатной платой. Печатная плата разделительного слоя передней панели

    22 Варианты дизайна Достижение различных эффектов IML (этикетирование в форме)
    IMD (декорирование в форме) PVD (физическое осаждение из паровой фазы) Брайль Выборочная текстура или глянцевая отделка Тиснение и выдавливание Полутоновые эффекты Эффекты горячего тиснения фольгой 3D-графика Microchip работает с промышленными Партнеры, которые могут помочь реализовать различные виды отделки, подсветку, обратную связь…

    23 Светодиод для поверхностного или заднего монтажа с
    Варианты подсветки Электролюминесцентная панель Светодиодная панель для поверхностного или заднего монтажа с рассеивающей пленкой Силиконовый каучук Волоконно-оптические световоды Металлический колпачок также открывает двери для более впечатляющих вариантов подсветки.

    24 Металлический купол Poly-dome Emboss Tactile Feedback
    … и дает возможность добавить тактильную обратную связь

    25 Набор для оценки емкостного сенсорного управления с технологией mTouch™
    Начало работы Комплект для оценки емкостного сенсорного управления с технологией mTouch™ 4 материнские платы PIC® для микроконтроллеров По одной PIC16, PIC18, PIC24F и PIC32 Дочерние платы с 4 датчиками 2-канальный слайдер 4-канальный слайдер 8 клавиш прямого действия Программа Sense 12-Key Matrix PICkit™ Serial Analyzer и утилита диагностики отладки mTouch $99.95 Лучшее место для начала работы с емкостным сенсорным управлением mTouch — оценочный комплект Capacitive Touch Evaluation Kit. Недорогой комплект предлагает широкий выбор процессоров, а также реализации интерфейса, такие как ползунки, клавиатуры и простые клавиши. Комплект поставляется с полным программным обеспечением и включает диагностическую утилиту mTouch, которую можно установить на ПК. Эта утилита позволяет контролировать сенсорные каналы колпачка в цифровом домене PIC MCU. Номер для заказа: DM

    26 Комплект металлических крышек
    Содержит 2 дочерние платы Пластиковая крышка 0.25 мм поликарбонат с серебристым тиснением на задней панели металлическая крышка 0,5 мм нержавеющая сталь с гравировкой на задней панели демонстрационный программный пакет для технологии mTouchTM Eval Kit включен в библиотеку приложений Microchip P/N: AC183026 $49,99 Набор аксессуаров с металлической крышкой является дополнением к mTouch оценочный комплект со слайда ранее. Вы можете использовать эти 2 платы с любой из 4 материнских плат.

    27 Клавиши/слайдер Графический пользовательский интерфейс (GUI) Пакет
    позволяет инженеру: Использовать оценочный комплект или пользовательские платы Интерфейс UART или USB Поддерживаемый монитор Данные датчиков Макс./мин. данные в реальном времени Расчет отношения сигнал/шум Простая настройка пороговых значений Запись и экспорт данные в формат CSV для дальнейшего анализа 27

    28 Программное обеспечение Во-первых, давайте взглянем на сенсорные решения Microchip с самым низким энергопотреблением для клавиш и ползунков.

    29 Программное обеспечение mTouch™ Technology Cap
    Простая интеграция сенсорного управления в ваше приложение Доступен исходный код емкостного сенсорного экрана и металлической крышки Включает ползунки и колесики Датчики приближения Защитные кольца Самостоятельные и взаимные измерения Основные жесты Поддержка 8-, 16- и 32-разрядных микроконтроллеров PIC® Совместимость с другие библиотеки Графика, USB, включенная в библиотеки приложений Microchip Библиотека программного обеспечения mTouch Cap содержит все драйверы периферийных устройств и API, необходимые для реализации сенсорных клавиш, ползунков, клавиатур и интерфейсов с вращающимся колесом.Библиотека поставляется с полным исходным кодом, что дает вам полный контроль. Библиотека совместима с другими библиотеками от Microchip, такими как графические библиотеки, библиотеки USB, TCP/IP, Zigbee. Это обеспечивает плавную и быструю интеграцию, значительно сокращая время выхода на рынок. 29

    30 Технология mTouchTM Размер программного кода для PIC12/16F
    Размер кода / Память программы (слова) Пространство данных / ОЗУ (байты) Стандартный средний уровень Расширенный средний уровень Количество датчиков PRO LITE 1 653 885 648 884 44 49 36 43 2 961 1367 937 1387 57 70 50 60 3 1025 1432 1032 1483 68 81 61 71 4 1089 81 61 71 4 1089 1496 1112 1563 79 92 72 82 5 1153 1192 1643 90 103 83 93 6 1221 1628 1272 1731 101 114 94 104 +1 + 68 +65 +80 +88 +11

    31 Технология mTouchTM Программный пакет Размер кода
    Метод архитектуры Библиотека компилятора Flash-байты Каждая клавиша Flash/RAM PIC18F CTMU C18 2001 40/32 CVD 2679 HiTech PICC18 1510 1822 PIC24F C30 1728 44/34

    32 Контроллеры сенсорного экрана
    Теперь давайте переключим фокус на контроллеры сенсорного экрана.

    33 Сравнение технологий сенсорного экрана
    Аналоговый резистивный Расчетная емкостная стоимость для экрана < 6 дюймов Самая низкая низкая стоимость для экрана > 10 дюймов Высокая оптика 75% 90% Срок службы экрана Хороший Лучше Простота интеграции Простой Умеренный Multi-Touch Ограниченный Да Метод активации Стилус/ Сенсорные экраны Glove Finger Touch представляют собой удобные устройства ввода, которые быстро становятся стандартом для повседневного человеко-машинного интерфейса на различных продуктах, включая промышленное оборудование, кассы продуктовых магазинов, сотовые телефоны и персональные медиаплееры.Важно понимать, что не существует единой идеальной сенсорной технологии, подходящей для любого дизайна и приложения — все они имеют свои сильные и слабые стороны. На этой диаграмме выделены основные вопросы, которые следует учитывать при выборе сенсорной технологии. Резистивная технология, используемая в основном для сенсорных приложений с большими экранами, на сегодняшний день является лидером по объему рынка, на нее приходится более 80% всех сенсорных устройств. Основными преимуществами резистивных сенсорных датчиков являются низкая стоимость, простота интеграции и возможность использования пальцев, стилуса или перчаток.Популярные потребительские приложения, использующие мультитач и жесты, вызвали повышенный спрос на проекционно-емкостные сенсорные датчики. В дополнение к мультисенсорному экрану, проекционно-емкостной дисплей предлагает прочную стеклянную переднюю панель, которая также обеспечивает превосходную оптику. Технология TouchSense 33

    34 Ассортимент контроллеров сенсорного экрана
    Размер сенсора Технология mTouchTM AR1100 Резистивный контроллер USB-мышь USB Digitzer, UART >10” <10” Технология mTouch AR1000 Резистивный контроллер, I2CTM, SPI, UART Технология mTouch MTCH6301 Проекционно-емкостный I2C Для более сложных приложений с сенсорным экраном, Microchip предлагает широкий ассортимент решений для управления сенсорными экранами с поверхностно-емкостными, резистивными и проекционно-емкостными вариантами.В этой презентации мы более подробно рассмотрим преимущества наших резистивных и проекционно-емкостных решений. В целом, контроллеры сенсорного экрана Microchip представляют собой недорогое решение с низким энергопотреблением и расширенными функциями запатентованного декодирования сенсорного экрана и встроенной калибровки, что отличает их от конкурентов. Сенсорные решения Microchip экономят время и снижают риски и затраты при интеграции сенсорного управления в ваш дизайн пользовательского интерфейса. <5” Аналоговый Резистивный Проекционно-емкостный 34 34 34

    35 Технология mTouch™ Запроектирована
    Емкостные решения Давайте сначала обсудим проектируемые решения с заглушками 35

    36 Проекционно-емкостный пример применения
    Панели управления, клавиатуры, автомобильные элементы управления, игровые устройства и пульты дистанционного управления Работает с датчиками на печатных платах (PCB), пленочными и стеклянными датчиками и гибкими печатными схемами (FPC) Масштабируемые решения для размеров 1.От 5 до 4,3 дюймов с 3-миллиметровым пластиковым и 5-миллиметровым стеклянным покрытием Типичные проекционно-емкостные сенсорные приложения будут иметь размер сенсорного экрана около 4 дюймов или меньше. Прогнозируемые затраты на реализацию ограничения тем выше, чем больше становятся экраны. Большие экраны, как правило, используют резистивные сенсорные технологии. 36

    37 Проекционно-емкостной принцип
    Один или два тонких оптически прозрачных слоя стекла с узором из ITO (оксида индия и олова) ITO имеет рисунок, образующий «каналы» или «электроды» Передняя панель Электроды по оси Y Клейкая задняя панель Электроды по оси x Наложение Щит

    38 Проекционно-емкостной принцип
    Каналы располагаются в виде строк или столбцов на каждом слое Конфигурация каналов формирует систему координат X-Y

    39 Принцип проецируемой емкости
    Точка контакта, определяемая изменением емкости ячеек строки и столбца

    40 Проекционно-емкостный мультисенсорный экран
    Ниже показаны два одновременных касания.

    41 Технология mTouchTM Преимущества проецируемого емкостного сенсорного экрана
    Сложная комбинация собственного и взаимного емкостного сканирования Поддерживает «n» количество касаний (ограничено только оперативной памятью) Запатентованная идентификация и отслеживание сенсорного экрана Доступ к библиотеке микропрограмм для дальнейшей оптимизации, улучшения и настройки PIC16, PIC18, PIC24 и PIC32 Поддержка жестов Легко расширяемые Реализации размером от 5 x 5 мм uQFN

    42 Технология mTouchTM MTCH6301 Контроллер PCap
    Мультитач XY и жесты под ключ для проецируемого емкостного сенсорного экрана Позволяет быстро и недорого интегрировать мультитач и жесты для создания богатого пользовательского интерфейса Масштабируемые решения для размеров 1.От 5 до 4,3 дюйма Поддержка датчиков на печатных платах, FPC, пленке и стекле с 3-миллиметровым пластиковым и 5-миллиметровым стеклянным покрытием 44-контактные корпуса QFN и TQFP уже доступны MTCH6301-I/PT и MTCH6301-I/ML

    43 Технология mTouchTM MTCH6301 Особенности
    Мультитач (до 10 касаний) Самостоятельный/взаимный сбор сигналов Встроенное обнаружение и фильтрация шума Рисование одним и двумя касаниями Обнаружение жестов и отчетность

    44 Projected Capacitive Пример реализации
    Внешние компоненты не требуются Допустимые, отфильтрованные местоположения касания передаются на хост Хост не требует дополнительной обработки данных6 КБ ОЗУ поддерживает до 10 касаний X x11 x12 y01 — y08 y09 I2CTM, прикладной код UART, такой как Comms и т. д. ADC 12 каналов ADC для распознавания ряда в виде ромба (также поддерживаются альтернативные типы шаблонов) Сбор данных CTMU или CVD

    45 mTouch™ Technology Projected Capacitive Development Kit
    mTouch Technology Projected Capacitive Решение с бесплатным исходным кодом — низкая стоимость — маломощный инструмент для демонстрации и разработки Особенности и характеристики Готовый контроллер Pcap MTCH6301 с 3.5-дюймовая непрозрачная сенсорная панель с ромбовидным рисунком Жесты Рисование одним и двумя касаниями До 7 одновременных активаций Набор для разработки проекционно-емкостных проекционных элементов mTouch™ представляет собой простую платформу для разработки проекционно-емкостных решений, ориентированных на устройства с дисплеем 3,5 дюйма. Комплект разработчика удобен и интуитивно понятен благодаря инструментам на основе графического интерфейса, которые позволяют пользователю легко настраивать и анализировать критически важную информацию о приложении в режиме реального времени, связанную с поведением сенсорного датчика. Лицензия на исходный код без лицензионных отчислений позволяет получить доступ к коду для простой пользовательской конфигурации и настройки, чтобы легко поддерживать конкретные требования к дизайну.Подробные спецификации перечислены для справки. Контроллер Pcap MTCH6301 «под ключ» с прозрачным сенсором с ромбовидным рисунком 4,3 дюйма До 3 активаций Использует графическую библиотеку Microchip GUI PIC32 Инструмент разработчика PCap 4,3 дюйма #DM320015 45 45

    46 Сенсорные модули PCap Сенсорный партнер AMT Тайвань http://www.amtouch.com.tw/
    Предлагаются стандартные модули PCap для 3,5–15,6 дюймов Комбинация электроники, сенсора и ЖК-дисплея Верхние варианты стекла — декор, толщина, химическое укрепление Время и экономия денег, снижение риска. Простой выбор подходящих компонентов. Оптимизированные характеристики сенсора, электроники и ЖК-дисплея.

    47 Аналоговые резистивные контроллеры
    Теперь поговорим о технологии аналоговых резистивных контроллеров.

    48 Аналоговые резистивные приложения
    Универсальные контроллеры с сенсорным экраном обеспечивают полностью обработанные и надежные сенсорные координаты для различных бытовых, промышленных и медицинских приложений. Устройство чтения рецептов для домашней кухни. Системы Медицинские Мониторы уровня глюкозы Оборудование для наблюдения за пациентами Промышленная автоматизация и офис Промышленные средства управления Принтеры Розничная торговля Кассовые аппараты Банкоматы Киоски Коммерческие весы Здесь изображены некоторые из наиболее типичных аналоговых резистивных сенсорных устройств.Вы можете видеть, что размеры экрана для этих приложений, как правило, немного больше. 48 48

    49 Как работает Analog Resistive
    Два слоя оксида индия-олова (ITO) на полиэстере, разделенные прокладочным слоем При прикосновении верхний (гибкий) слой проходит мимо прокладочного слоя и контактирует с нижним (стабильным) слоем Точка контакта создает делитель напряжения в Направления X и Y Резистивные 4-, 5- и 8-проводные сенсорные датчики состоят из двух обращенных друг к другу проводящих слоев, находящихся на физическом расстоянии друг от друга.Основное различие между различными реализациями заключается в разрешении сенсорного экрана. В приложениях Analog Resistive Touch прикосновение заставляет верхний слой двигаться и вступать в электрический контакт с нижним слоем. Измерения положения касания обычно выполняются путем приложения линейного градиента напряжения к слою или оси датчика касания. Напряжение положения касания для оси можно измерить с помощью противоположного слоя. Варианты поддержки жестов в настоящее время рассматриваются для будущих выпусков продуктов Flex Layer Stable Layer Технология Touch Sense 49 49

    50 Направляющая аналогового резистивного датчика
    4-проводная 5-проводная 8-проводная Линейность Очень хорошая Наименее линейная Мощность Низкая Средняя Размер шины Тонкая Широкая Восприимчивость к дрейфу Восприимчивость Чувствительность и компенсация ♦ Долговечность Высокая ♦ Низкая стоимость ♦ Поставщиков Много Наименьшее Вот некоторые различия между различные реализации, будь то 4-проводная, 5-проводная или 8-проводная.4-проводная схема — это недорогое решение для больших объемов. 5-проводная схема повышает надежность. 8-проводная схема помогает адаптироваться к условиям дрейфа окружающей среды. 50 50

    51 Почему технология mTouch™ серии AR?
    Декодирование данных X-Y Фильтрация данных Калибровка и коррекция данных HOST Получает полные обработанные данные от контроллера mTouch Technology AR Бесплатные драйверы! USB-драйверы I2C™ SPI UART для: Windows® CE Windows XP Windows 7 Linux Android™ I2C, SPI, UART или USB-выход на хост-контроллер Встроенная калибровка, поэтому не нужно писать сенсорный код Универсальная поддержка всех 4-, 5- или 8-проводных датчиков для гибкости Высокоточное прикосновение к маленьким кнопкам Внешнее пробуждение для экономии энергии Бесплатные драйверы для большинства основных платформ Быстрая разработка, меньший риск и меньшее энергопотребление 51 51

    52 Технология mTouch™ Серия AR1000 Семейство продуктов
    Рынки/применения Особенности и спецификации Встроенные системы Игровые приставки, бытовая электроника, мобильные устройства Автомобильное, медицинское оборудование Офисная автоматизация, принтеры AR1011 Выход UART — AR1011 Выход SPI или I2C™ — AR1021 Универсальная поддержка 4 , 5- и 8-проводные датчики. Внутренняя калибровка и фильтрация устраняют необходимость обработки данных касания хостом. потребительские рынки Плата для быстрой интеграции Чип — автоматическое обнаружение USB или UART Плата — автоматическое обнаружение USB или RS-232 USB и расширенные возможности Калибровка по 9 и 25 точкам USB-мышь или одно касание Дигитайзер Win 7 Универсальная поддержка 4-, 5- и 8-проводных датчиков Внутренний Калибровка и фильтрация устраняют всю обработку сенсорных данных хостом AR1100 USB и расширенная калибровка AR1100BRD

    53 Приступая к работе Все необходимое для простой оценки контроллеров резистивного сенсорного экрана 7-дюймовый сенсорный экран и все необходимые кабели Простая в использовании утилита настройки с графическим интерфейсом USB USB Комплект разработки mTouch AR1000 включает микроконтроллер AR1020 на плате.AR1000 — это полнофункциональное и протестированное решение типа «черный ящик», которое отличается от модели с открытым исходным кодом емкостных и индуктивных сенсорных решений mTouch. Существуют настраиваемые пользователем параметры, которые дизайнеры могут изменять и тестировать для своего приложения. Комплект разработки mTouch AR1100 включает в себя готовую к производству плату контроллера, которая также доступна как отдельный продукт (номер по каталогу AR1100BRD). AR1100BRD выступает в качестве идеальной эталонной платы для заказчиков микросхем, которые хотят быстро и легко протестировать решение микросхемы AR1100 в своей конструкции.53 53 53

    54 Широкий портфель включает решения для
    Резюме Широкий портфель включает решения для клавиш, ползунков и датчиков приближения с помощью металлических контроллеров сенсорного экрана Аналоговые резистивные и проекционно-емкостные Наименьшая мощность Отмеченная наградами технология XLP Высокая системная интеграция Сенсорный экран, USB, CAN Высокий Гибкость 54

    55 Эта презентация была предоставлена ​​вам
    Посетите специальные скидки Design West 2013 Купон Digi-Key также включен в тренировочную сумку

    56 Вопросы?

    57 Спасибо Спасибо!

    58 Товарные знаки Название и логотип Microchip, логотип Microchip, dsPIC, KeeLoq, логотип KeeLoq, MPLAB, PIC, PICmicro, PICSTART, логотип PIC32, rfPIC и UNI/O являются зарегистрированными товарными знаками Microchip Technology Incorporated в США.S.A. и других странах. FilterLab, Hampshire, HI-TECH C, Linear Active Thermistor, MXDEV, MXLAB, SEEVAL и The Embedded Control Solutions Company являются зарегистрированными товарными знаками Microchip Technology Incorporated в США. Analog-for-the-Digital Age, Application Maestro, chipKIT, логотип chipKIT , CodeGuard, dsPICDEM, dsPICDEM.net, dsPICworks, dsSPEAK, ECAN, ECONOMONITOR, FanSense, HI-TIDE, внутрисхемное последовательное программирование, ICSP, Mindi, MiWi, MPASM, сертифицированный логотип MPLAB, MPLIB, MPLINK, mTouch, Omniscient Code Generation , PICC, PICC-18, PICDEM, PICDEM.net, PICkit, PICtail, REAL ICE, rfLAB, Select Mode, Total Endurance, TSHARC, UniWinDriver, WiperLock и ZENA являются товарными знаками Microchip Technology Incorporated в США и других странах. SQTP является знаком обслуживания компании Microchip Technology Incorporated в США. Все другие упомянутые здесь товарные знаки являются собственностью соответствующих компаний. © 2013, Microchip Technology Incorporated, все права защищены.


    Сенсорное управление и 3D-управление жестами

    Семейства микроконтроллеров PIC32

    32-разрядные микроконтроллеры Зима 2009 г. Семейства микроконтроллеров PIC32 с USB, CAN и Ethernet www.microchip.com/pic32 Опираясь на наследие лидирующих в мире 8- и 16-битных PIC

    от Microchip Technology Дополнительная информация

    Интегрированная среда разработки

    Средства разработки Интегрированная среда разработки Преобразование идей в реальность Типичный жизненный цикл разработки продукта состоит из более мелких циклов, каждый из которых представляет собой итеративный процесс достижения цели

    . Дополнительная информация

    Решения для человеческого интерфейса

    Решения для пользовательского интерфейса Весна 2012 Решения для пользовательского интерфейса www.microchip.com/humaninterface Решения для пользовательского интерфейса Добавление современного, интуитивно понятного пользовательского интерфейса в ваш проект упрощает его использование,

    Дополнительная информация

    Цифровые контроллеры сигналов dspic

    Цифровые контроллеры сигналов dspic Весна 2011 г. Цифровые контроллеры сигналов dspic Решения для цифровых контроллеров сигналов Основаны на наследии ведущих мировых 8-разрядных микроконтроллеров PIC от Microchip, 16-разрядных

    Дополнительная информация

    Интегрированная среда разработки

    Средства разработки Интегрированная среда разработки Преобразование идей в реальность Типичный жизненный цикл разработки продукта состоит из более мелких циклов, каждый из которых представляет собой итеративный процесс достижения цели

    . Дополнительная информация

    Гид.Вебинар Axis. Гид пользователя

    Руководство Axis Webinar Руководство пользователя Содержание 1. Введение 3 2. Подготовка 3 2.1 Присоединение к визуальной части 3 2.2 Присоединение к конференц-связи 3 2.3 Предоставление отзывов и задавание вопросов во время

    Дополнительная информация

    Миллиомметр Agilent 4338B

    Миллиомметр Agilent 4338B от 10 мкОм до 100 кОм Технический обзор Введение Идеально подходит для точных измерений чрезвычайно низких сопротивлений с использованием испытательного сигнала переменного тока, Agilent Technologies 4338B подходит для настольных приборов

    Дополнительная информация

    Обзор технологии ZigBee

    Обзор технологии ZigBee, представленный Silicon Laboratories Shaoxian Luo 1 Введение в EM351 и EM357 Введение в семейство EM358x 2 EM351 и EM357 3 Платформа Ember ZigBee завершена, готова к сертификации

    Дополнительная информация

    Региональные стратегии 82/90

    Региональные стратегии 82/90 Глобальные операции NTT Com Group имеет дочерние компании и офисы в 85 городах в 30 странах/регионах, кроме Японии, которые соединяют сети с более чем 150 странами мира.

    Дополнительная информация

    Решения для человеческого интерфейса

    Решения для пользовательского интерфейса Решения для пользовательского интерфейса Сенсорные датчики, дисплей, звук и речь www.microchip.com/humaninterface Решения для пользовательского интерфейса Поиск новых и стильных интерфейсов для дифференциации

    Дополнительная информация

    FLYPORT Wi-Fi 802.11G

    FLYPORT Wi-Fi 802.Система 11G на модуле 802.11g WIFI — Режим инфраструктуры — Режим softap — Режим Ad hoc Процессор Microchip PIC 24F 16 бит Microchip MRF24WG0MA/MB — Собственный приемопередатчик WiFi 802.11g — PCB

    Дополнительная информация

    Глобальный обзор рынка недвижимости

    Global Real Estate Outlook, август 2014 г. Иерархия экономических показателей, 2014–2015 гг. Китай Индонезия Индия Польша Южная Корея Турция Австралия Мексика Соединенное Королевство Швеция Соединенные Штаты Канада Юг

    Дополнительная информация

    Примечание по применению AN3110

    Замечания по применению Использование STVM100 для автоматической регулировки напряжения VCOM в электронной бумаге Введение Широкое использование мультимедийных электронных устройств в сочетании с заботой об окружающей среде при производстве

    Дополнительная информация

    РАБОТА С РЕЖИМОМ ПРИОСТАНОВКИ НА МЫШИ USB

    ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ РАБОТА С РЕЖИМОМ ПРИОСТАНОВКИ НА МЫШИ USB, разработанная группой разработчиков отдела микроконтроллеров ВВЕДЕНИЕ Все USB-устройства должны поддерживать режим приостановки.Режим ожидания позволяет устройствам перейти в режим малой мощности

    . Дополнительная информация

    Индийский конгресс электронной розничной торговли 2013 г.

    The Retail Track The Omni Channel Retail Supply Chain Индийский конгресс электронной розничной торговли, 2013 г. Субхенду Рой, главный специалист по потребительским отраслям и розничной торговле, 15 февраля 2013 г. Отказ от ответственности Этот документ является эксклюзивным

    Дополнительная информация

    Гид. Руководство пользователя веб-семинара Axis

    Руководство пользователя вебинара Axis Введение Участие в вебинаре Axis — это быстрый и простой способ получить дополнительные знания не только о новых продуктах и ​​технологиях.Эти вебинары позволяют участникам

    Дополнительная информация

    Встроенный дисплейный модуль EDM6070

    Встроенный дисплейный модуль EDM6070 Одноплатный компьютер на базе Atmel AT91SAM9X35 BY Обзор продукта Версия 1.0 Дата: 3 декабря 2013 г. Содержание Обзор продукта… 2 Введение… 2 Комплект поставки…

    Дополнительная информация

    NI USB-6008/6009 OEM РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

    РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NI USB-6008/6009 OEM В этом документе содержится информация о размерах, разъемах и других компонентах OEM-устройства National Instruments USB-6008/6009.Для получения дополнительной информации о

    Дополнительная информация

    Примечание по применению AN3353

    Указания по применению Стандартные испытания IEC 61000-4-2 Введение Настоящие указания по применению адресованы техническим инженерам и проектировщикам, чтобы объяснить, как устройства защиты STMicroelectronics испытываются в соответствии со стандартом

    . Дополнительная информация

    AN3354 Примечание по применению

    Замечания по применению Программирование STM32F105/107 внутри приложения с использованием USB-хоста 1 Введение Важным требованием для большинства систем на основе флэш-памяти является возможность обновления микропрограммы, установленной в Дополнительная информация

    AN4128 Примечание по применению

    Замечания по применению Демонстрационная плата для модуля Bluetooth класса 1 SBT2632C1A.AT2 Введение В этом документе описывается демонстрационная плата STEVAL-SPBT4ATV3 (донгл) для Bluetooth класса 1 SPBT2632C1A.AT2

    . Дополнительная информация

    Датчики и мобильные телефоны

    Датчики и мобильные телефоны Что такое датчик? Преобразователь, который измеряет физическую величину и преобразует ее в сигнал, который может быть прочитан наблюдателем или прибором. Какие датчики мы используем каждые

    лет? Дополнительная информация

    %PDF-1.4 % 14417 0 объект > эндообъект внешняя ссылка 14417 73 0000000016 00000 н 0000006770 00000 н 0000006941 00000 н 0000007533 00000 н 0000007685 00000 н 0000008005 00000 н 0000008343 00000 н 0000008569 00000 н 0000009120 00000 н 0000009609 00000 н 0000009986 00000 н 0000010239 00000 н 0000010506 00000 н 0000010622 00000 н 0000010736 00000 н 0000011085 00000 н 0000011344 00000 н 0000011929 00000 н 0000012513 00000 н 0000012544 00000 н 0000013335 00000 н 0000013960 00000 н 0000014667 00000 н 0000015484 00000 н 0000015764 00000 н 0000016333 00000 н 0000016870 00000 н 0000017435 00000 н 0000017715 00000 н 0000018059 00000 н 0000018430 00000 н 0000019064 00000 н 0000019501 00000 н 0000019956 00000 н 0000020229 00000 н 0000020677 00000 н 0000020825 00000 н 0000021224 00000 н 0000021618 00000 н 0000021980 00000 н 0000022287 00000 н 0000022693 00000 н 0000022972 00000 н 0000023003 00000 н 0000023459 00000 н 0000024093 00000 н 0000024353 00000 н 0000024786 00000 н 0000025385 00000 н 0000065648 00000 н 0000071069 00000 н 0000076203 00000 н 0000076476 00000 н 0000076814 00000 н 0000077042 00000 н 0000077114 00000 н 0000100608 00000 н 0000100727 00000 н 0000143501 00000 н 0000145223 00000 н 0000145519 00000 н 0000146210 00000 н 0000146282 00000 н 0000146365 00000 н 0000200938 00000 н 0000201227 00000 н 0000201561 00000 н 0000233457 00000 н 0000234828 00000 н 0000269742 00000 н 0000282257 00000 н 0000006349 00000 н 0000001799 00000 н трейлер ]/Предыдущая 2482204/XRefStm 6349>> startxref 0 %%EOF 14489 0 объект >поток h[{l[y?R$ %1$㐴]EkTx-N[D=ؒdIlyI,jص;Ь)śѡS m 0nn Ɋ-5#[

    Исследователи ИИ о риске ИИ

    Я впервые заинтересовался рисками ИИ примерно в 2007 году.В то время большинство людей ответили на эту тему: «Ха-ха, вернитесь, когда кто-нибудь поверит в это, кроме случайных интернет-чокнутых».

    В течение следующих нескольких лет ряд чрезвычайно ярких и влиятельных фигур, включая Билла Гейтса, Стивена Хокинга и Илона Маска, публично заявили, что они обеспокоены риском ИИ, наряду с сотнями других интеллектуалов, от оксфордских философов до космологов Массачусетского технологического института и Силиконовой долины. технологические инвесторы. Итак, мы вернулись.

    Затем ответ изменился на «Конечно, несколько случайных ученых и бизнесменов могут поверить в эту чепуху, но никогда настоящие эксперты в этой области, знающие, что происходит.

    Таким образом, такие статьи, как Билл Гейтс в журнале Popular Science, боятся ИИ, но исследователи ИИ знают лучше:

    Когда вы разговариваете с А.И. исследователи — опять же, подлинный ИИ. исследователи, люди, которые борются за создание систем, которые вообще работают, а тем более работают слишком хорошо, — они не беспокоятся о том, что сверхразум подкрадется к ним ни сейчас, ни в будущем. Вопреки жутким историям, которые Маск, кажется, намерен рассказывать, ИИ. Исследователи не лихорадочно устанавливают камеры призыва с брандмауэром и обратным отсчетом самоуничтожения.

    И дело Fusion.net против роботов-убийц от парня, фактически создающего ИИ:

    Эндрю Нг зарабатывает на жизнь созданием систем искусственного интеллекта. Он преподавал ИИ в Стэнфорде, создавал ИИ в Google, а затем перешел в китайский гигант поисковой системы Baidu, чтобы продолжить свою работу на переднем крае применения искусственного интеллекта для решения реальных проблем. Поэтому, когда он слышит, как люди вроде Илона Маска или Стивена Хокинга — люди, которые не очень хорошо знакомы с современными технологиями, — говорят о диком потенциале искусственного интеллекта, скажем, для уничтожения человечества, вы практически слышите, как он фейспалмит.

    И теперь Рамез Наам из Marginal Revolution пытается сделать то же самое с Что думают исследователи ИИ о риске ИИ?:

    Илон Маск, Стивен Хокинг и Билл Гейтс недавно выразили обеспокоенность тем, что развитие ИИ может привести к сценарию «ИИ-убийцы» и, возможно, к вымиранию человечества. Насколько я знаю, никто из них не является исследователем ИИ и существенно не работал с ИИ. Что настоящие исследователи ИИ думают о рисках ИИ?

    В нем цитируется та же пара избранных исследователей ИИ, что и во всех других историях — Эндрю Нг, Янн ЛеКун и т. д. — затем останавливается, не упоминая, есть ли альтернативные мнения.

    Есть. Исследователи ИИ, в том числе некоторые лидеры в этой области, с самого начала сыграли важную роль в поднятии вопросов о риске ИИ и сверхразуме. Я хочу начать с перечисления некоторых из этих людей в качестве своего рода противовеса списку Наама, а затем перейти к тому, почему я не думаю, что это «полемика» в классическом смысле, которую вы могли бы ожидать от дуэльных списков светил. .

    Критерии для моего списка: я упоминаю только самых престижных исследователей, либо профессоров в хороших школах с большим количеством цитируемых статей, либо очень уважаемых ученых в отрасли, работающих в крупных компаниях с хорошим послужным списком.Они должны быть вовлечены в ИИ и машинное обучение. У них должно быть несколько сильных заявлений, поддерживающих какое-то мнение о ближайшей сингулярности и/или чрезвычайном риске со стороны сверхразумного ИИ. Некоторые напишут об этом статьи или книги; другие просто заявят о себе, заявив, что считают это важным и заслуживающим дальнейшего изучения.

    Если кто-то не согласен с включенной здесь цифрой или знает кого-то важного, кого я забыл, дайте мне знать, и я внесу соответствующие изменения:

    * * * * * * * * * *

    Стюарт Рассел (вики) — профессор компьютерных наук в Беркли, лауреат премии IJCAI Computers And Thought, член Ассоциации вычислительной техники, член Американской академии развития науки, директор Центра интеллектуальных Системы, кресло Блеза Паскаля в Париже и т. д. и т. п.Он является соавтором книги «Искусственный интеллект: современный подход», классического учебника в этой области, которым пользуются 1200 университетов по всему миру. На своем сайте он пишет:

    Область [ИИ] работает уже более 50 лет, исходя из одного простого предположения: чем умнее, тем лучше. К этому должна быть присоединена первостепенная забота о благе человечества. Аргумент очень прост:

    1. ИИ, скорее всего, добьется успеха.
    2. Неограниченный успех приносит огромные риски и огромные выгоды.
    3. Что мы можем сделать сейчас, чтобы повысить шансы на получение выгод и избежать рисков?

    Некоторые организации уже рассматривают эти вопросы, в том числе Институт будущего человечества в Оксфорде, Центр изучения экзистенциального риска в Кембридже, Исследовательский институт машинного интеллекта в Беркли и Институт будущего жизни в Гарварде/MIT. Я работаю в консультативных советах CSER и FLI.

    Точно так же, как исследователи ядерного синтеза считают проблему сдерживания термоядерных реакций одной из основных проблем в своей области, кажется неизбежным, что вопросы контроля и безопасности станут центральными для ИИ по мере развития области.Вопросы исследования начинают формулироваться и варьируются от узкотехнических (основополагающие вопросы рациональности и полезности, доказуемые свойства агентов и т. д.) до широко философских.

    Он делает то же самое на сайте edge.org, написав:

    Как объяснили Стив Омохундро, Ник Бостром и другие, сочетание несоответствия ценностей со все более совершенными системами принятия решений может привести к проблемам — возможно, даже к проблемам с исчезновением вида, если машины будут более способными, чем люди.Некоторые утверждают, что для человечества не существует никакой мыслимой опасности в ближайшие столетия, возможно, забывая, что промежуток времени между уверенным утверждением Резерфорда о том, что атомная энергия никогда не будет реально извлечена, и изобретением Сцилардом цепной ядерной реакции, индуцированной нейтронами, составил менее двадцати лет. -четыре часа.

    Он также пытался выступать в качестве представителя по этим вопросам перед другими учеными в этой области, написав:

    Я обнаружил, что высокопоставленные специалисты в этой области, которые никогда раньше публично не выражали никакой озабоченности, в частном порядке считают, что нам нужно очень серьезно отнестись к этому вопросу, и чем раньше мы отнесемся к этому серьезно, тем лучше.

    Дэвид МакАлестер (вики) — профессор и главный академический директор Технологического института Toyota, аффилированного с Чикагским университетом, ранее работал на факультете Массачусетского технологического института и Корнелла. Он является членом Американской ассоциации искусственного интеллекта, является автором более сотни публикаций, провел исследования в области машинного обучения, теории языков программирования, автоматизированного мышления, планирования ИИ и компьютерной лингвистики, а также оказал большое влияние на алгоритмы известных шахматный компьютер Deep Blue.Согласно статье в Pittsburgh Tribune Review:

    Профессор из Чикаго Дэвид МакАлестер считает неизбежным, что полностью автоматизированные интеллектуальные машины смогут проектировать и создавать более умные, лучшие версии самих себя, событие, известное как Сингулярность. По его словам, сингулярность позволит машинам стать бесконечно разумными и создаст «невероятно опасный сценарий».

    В своем личном блоге Machine Thoughts он пишет:

    Большинство академиков компьютерных наук отвергают любые разговоры о реальных успехах в области искусственного интеллекта.Я думаю, что более рациональная позиция состоит в том, что никто не может реально предсказать, когда будет достигнут ИИ человеческого уровня. Джон Маккарти однажды сказал мне, что, когда люди спрашивают его, когда будет достигнут ИИ человеческого уровня, он отвечает, что через пять-пятьсот лет. Маккарти был умным человеком. Учитывая неопределенность вокруг ИИ, кажется разумным рассмотреть вопрос о дружественном ИИ…

    Первые этапы создания общего искусственного интеллекта (AGI) будут безопасными. Тем не менее, ранние этапы ОИИ станут отличной испытательной площадкой для миссии слуг или других подходов к дружественному ИИ.Бен Герцель также продвигал экспериментальный подход в хорошем сообщении в блоге о дружественном ИИ. Если наступит эра безопасного (не слишком умного) ОИИ, у нас будет время подумать о более поздних, более опасных эрах.

    Он присутствовал на панели AAAI по долгосрочным фьючерсам ИИ, где он возглавлял группу по долгосрочному контролю и был описан как говорящий:

    Макалестер болтал со мной о грядущей «Сингулярности», событии, в котором компьютеры мыслят больше, чем люди.Он не назвал бы дату сингулярности, но сказал, что это может произойти в ближайшие пару десятилетий и обязательно произойдет в конце концов. Вот некоторые взгляды Макаллестера на сингулярность. Будет две вехи: Оперативное сознание, когда мы сможем легко общаться с компьютерами, и Цепная реакция ИИ, когда компьютер сможет настроить себя на лучшее состояние и повторить. Мы заметим первую веху в автоматизированных справочных системах, которая будет действительно полезной. Позже с компьютерами действительно будет весело разговаривать.Точка, в которой компьютер может делать то же, что и люди, потребует второй вехи.

    Ханс Моравек (вики) — бывший профессор Института робототехники Университета Карнеги-Меллона, тезка парадокса Моравека и основатель корпорации SeeGrid для промышленных роботизированных визуальных систем. Его Sensor Fusion in Certainty Grids for Mobile Robots цитировался более тысячи раз, и его пригласили написать статью о робототехнике для Британской энциклопедии, когда энциклопедические статьи писались мировым экспертом в этой области, а не сотнями анонимных интернет-комментаторов. .

    Он также является автором книги «Робот: от простой машины к трансцендентному разуму», которую Amazon описывает как:

    .

    В этой убедительной книге Ганс Моравек предсказывает, что к 2040 году машины достигнут человеческого уровня интеллекта, а к 2050 году превзойдут нас. Но даже несмотря на то, что Моравек предсказывает конец господства людей, его видение не является безрадостным. Далекий от того, чтобы протестовать против будущего, в котором машины будут править миром, Моравек принимает его, принимая поразительное мнение, что разумные роботы на самом деле будут нашими эволюционными наследниками.Моравец идет еще дальше и заявляет, что к концу этого процесса «необъятные просторы киберпространства будут кишеть нечеловеческими сверхразумами, занятыми делами, которые для людей так же важны, как наши для бактерий».

    Шейн Легг — соучредитель DeepMind Technologies (вики), стартапа в области искусственного интеллекта, который был куплен для Google в 2014 году примерно за 500 миллионов долларов. Он получил докторскую степень в Институте искусственного интеллекта Далле Молле в Швейцарии, а также работал в Отделе вычислительной неврологии Гэтсби в Лондоне.Его диссертация «Машинный суперинтеллект» заключает:

    .

    Если когда-либо и будет что-то близкое к абсолютной силе, то сверхразумная машина приблизится к этому. По определению, он был бы способен достичь широкого круга целей в широком диапазоне сред. Если мы заранее тщательно подготовимся к этой возможности, мы сможем не только предотвратить катастрофу, но и приблизить эпоху процветания, невиданную ранее.

    В более позднем интервью он заявляет:

    ИИ сейчас там, где интернет был в 1988 году.Спрос на навыки машинного обучения в специализированных приложениях (поисковые компании, такие как Google, хедж-фонды и биоинформатика) довольно высок и растет с каждым годом. Я ожидаю, что это станет заметным в мейнстриме примерно в середине следующего десятилетия. Я ожидаю бум ИИ примерно в 2020 году, за которым последует десятилетие быстрого прогресса, возможно, после коррекции рынка. ИИ человеческого уровня будет пройден в середине 2020-х годов, хотя многие люди не согласятся с тем, что это произошло. После этого риски, связанные с продвинутым ИИ, станут практически важными… Я не знаю о «сингулярности», но я ожидаю, что в какой-то момент после создания ОИИ человеческого уровня все станет действительно сумасшедшим.То есть где-то с 2025 по 2040 год.

    Он и его соучредители Демис Хассабис и Мустафа Сулейман подписали петицию Института будущего жизни о рисках ИИ, и одним из их условий присоединения к Google было согласие компании создать Совет по этике ИИ для расследования этих проблем.

    Стив Омохундро (вики) — бывший профессор компьютерных наук в Университете Иллинойса, основатель группы Vision and Learning Group и Центра исследований сложных систем, а также изобретатель различных важных достижений в области машинного обучения и машинного зрения.Его работа включает роботов, читающих по губам, язык параллельного программирования StarLisp и алгоритмы геометрического обучения. В настоящее время он руководит Self-Aware Systems, «аналитическим центром, работающим над тем, чтобы интеллектуальные технологии приносили пользу человечеству». Его статья «Основные движущие силы ИИ» помогла создать область машинной этики, указав на то, что сверхразумные системы сойдутся для достижения определенных потенциально опасных целей. Он пишет:

    Мы показали, что все продвинутые системы искусственного интеллекта, скорее всего, будут демонстрировать ряд основных побуждений.Крайне важно, чтобы мы понимали эти движущие силы, чтобы создавать технологии, обеспечивающие позитивное будущее для человечества. Юдковски призвал к созданию «дружественного ИИ». Для этого мы должны развивать науку, лежащую в основе «инженерии коммунальных услуг», что позволит нам разрабатывать функции полезности, которые приведут к желаемым последствиям… Быстрый темп технического прогресса предполагает, что эти вопросы могут вскоре стать критически важными. ”

    См. также его раздел «Рациональный ИИ во благо».

    Мюррей Шанахан (сайт) получил докторскую степень в области компьютерных наук в Кембридже и сейчас является профессором когнитивной робототехники в Имперском колледже Лондона. Он опубликовал статьи в таких областях, как робототехника, логика, динамические системы, вычислительная нейронаука и философия разума. В настоящее время он пишет книгу «Технологическая сингулярность», которая будет опубликована в августе; Рекламный ролик Amazon говорит:

    .

    Шанахан описывает технологические достижения в области ИИ, как биологически вдохновленные, так и созданные с нуля.Как только искусственный интеллект человеческого уровня — теоретически возможный, но труднодостижимый — будет достигнут, объясняет он, переход к сверхразумному искусственному интеллекту может быть очень быстрым. Шанахан размышляет о том, что может означать существование сверхразумных машин для таких вопросов, как личность, ответственность, права и личность. Некоторые сверхчеловеческие агенты ИИ могут быть созданы на благо человечества; некоторые могут стать мошенниками. (Является ли Siri шаблоном или HAL?) Сингулярность представляет собой как экзистенциальную угрозу для человечества, так и экзистенциальную возможность для человечества выйти за пределы своих ограничений.Шанахан ясно дает понять, что нам нужно представить обе возможности, если мы хотим добиться лучшего результата.

    Маркус Хаттер (вики) — профессор Исследовательской школы компьютерных наук Австралийского национального университета. Ранее он работал с Институтом искусственного интеллекта им. Далле Молле и Национальными информационно-коммуникационными технологиями Австралии, где занимался обучением с подкреплением, прогнозированием байесовской последовательности, теорией сложности, индукцией Соломонова, компьютерным зрением и геномным профилированием.Он также много писал о сингулярности. В «Может ли разум взорваться?» он пишет:

    .

    Этот век может стать свидетелем технологического взрыва степени, заслуживающей названия сингулярности. Сценарий по умолчанию — это общество взаимодействующих интеллектуальных агентов в виртуальном мире, моделируемом на компьютерах с гиперболически растущими вычислительными ресурсами. Это неизбежно сопровождается взрывом скорости, измеряемой в единицах физического времени, но не обязательно взрывом интеллекта… если виртуальный мир населен взаимодействующими свободными агентами, эволюционное давление должно породить агентов с возрастающим интеллектом, которые конкурируют за вычислительные ресурсы.Конечной точкой этой эволюции/ускорения интеллекта (независимо от того, заслуживает ли она названия сингулярности или нет) может быть общество этих максимально разумных индивидуумов. Некоторые аспекты этого сингулярного общества можно теоретически изучить с помощью современных научных инструментов. Задолго до сингулярности, даже при создании виртуального общества в нашем воображении, скорее всего, есть некоторая непосредственная разница, например, что ценность индивидуальной жизни внезапно падает с радикальными последствиями.

    Юрген Шмидхубер (вики) — профессор искусственного интеллекта в Университете Лугано и бывший профессор когнитивной робототехники в Техническом университете Мюнхена.Он создает одни из самых передовых нейронных сетей в мире, проделал дальнейшую работу в области эволюционной робототехники и теории сложности, а также является членом Европейской академии наук и искусств. В «Гипотезах сингулярности» Шмидхубер утверждает, что «если будущие тенденции сохранятся, мы столкнемся с интеллектуальным взрывом в ближайшие несколько десятилетий». Когда его прямо спросили о риске ИИ в ветке Reddit AMA, он ответил:

    .

    Опасения Стюарта Рассела [по поводу риска ИИ] кажутся разумными. Так можем ли мы что-нибудь сделать, чтобы повлиять на влияние искусственного интеллекта? В ответе, скрытом глубоко в связанной ветке, я только что указал: на первый взгляд, рекурсивное самосовершенствование с помощью машин Гёделя, кажется, предлагает способ формирования будущего сверхразума.Самомодификации машин Гёделя теоретически оптимальны в определенном смысле. Машина Гёделя будет выполнять только те изменения своего кода, которые доказуемо хороши в соответствии с ее исходной функцией полезности. То есть в начале у вас есть шанс направить его на «правильный» путь. Другие, однако, могут оборудовать свои собственные машины Гёделя различными вспомогательными функциями. Они будут конкурировать. В получившейся в результате экологии агентов некоторые функции полезности будут более совместимы с нашей физической вселенной, чем другие, и найдут свою нишу, чтобы выжить.Подробнее об этом в статье 2012 года.

    Ричард Саттон (вики) — профессор и заведующий кафедрой компьютерных наук iCORE в Университете Альберты. Он является членом Ассоциации развития искусственного интеллекта, соавтором наиболее часто используемого учебника по обучению с подкреплением и первооткрывателем обучения с разницей во времени, одного из самых важных методов в этой области.

    В своем выступлении на конференции «Будущее ИИ», организованной Институтом будущего жизни, Саттон заявляет, что «в течение всех наших ожидаемых жизней определенно существует значительная вероятность» того, что ИИ человеческого уровня будет создан, а затем продолжает, что ИИ «будут не будет под нашим контролем», «будет конкурировать и сотрудничать с нами», и что «если мы сделаем сверхразумных рабов, то у нас будут сверхразумные противники».Он заключает, что «нам необходимо создать механизмы (социальные, правовые, политические, культурные), чтобы гарантировать, что это работает хорошо», но что «обычные люди неизбежно будут менее важны». Он также упомянул об этих проблемах на презентации в Институте Гэдсби в Лондоне и (из всего прочего) в книге Гленна Бека: «Ричард Саттон, одно из самых громких имен в области ИИ, предсказывает взрыв интеллекта ближе к середине века». .

    Эндрю Дэвисон (сайт) — профессор робототехники в Имперском колледже Лондона, руководитель исследовательской группы Robot Vision и лаборатории робототехники Дайсона, а также изобретатель компьютеризированной картографической системы локализации MonoSLAM.На своем сайте он пишет:

    Рискуя пойти на риск в соответствующих научных кругах, к которым, я надеюсь, я принадлежу (!), с 2006 года я начал очень серьезно относиться к идее технологической сингулярности: что экспоненциально развивающаяся технология может привести к сверх -человеческий ИИ и другие разработки, которые полностью изменят мир в удивительно ближайшем будущем (то есть, возможно, в ближайшие 20–30 лет). Помимо чтения таких книг, как «Сингулярность близка» Курцвейла (которую я нахожу сенсационной, но в целом чрезвычайно убедительной), эта точка зрения исходит из моего собственного обзора невероятного недавнего прогресса науки и техники в целом и, в частности, в областях науки и техники. компьютерное зрение и робототехника, в которых я лично работаю.Современные методы логического вывода, обучения и оценки, основанные на байесовской теории вероятностей (см. Теория вероятностей: логика науки или бесплатная онлайн-версия, настоятельно рекомендуется) в сочетании с экспоненциально растущими возможностями дешевых компьютерных процессоров становятся способными к удивительным человеческим и сверхчеловеческие подвиги, особенно в области компьютерного зрения.

    Трудно даже начать думать обо всех последствиях этого, положительных или отрицательных, и здесь я просто постараюсь констатировать факты и не предлагать много мнений (хотя должен сказать, что я определенно не в лагерь сверхоптимистов).Я твердо убежден, что это то, о чем должны говорить ученые и широкая общественность. Я составлю здесь список некоторых «индикаторов сингулярности», с которыми сталкиваюсь, и постараюсь регулярно его обновлять. Это небольшие сведения о технологиях или новостях, с которыми я сталкиваюсь и которые обычно служат для укрепления моего мнения о том, что технологии развиваются необычайно, все быстрее и быстрее, что будет иметь последствия, о которых мало кто еще действительно думает.

    Алан Тьюринг и я.Дж. Гуд (вики, вики) — мужчины, не нуждающиеся в представлении. Тьюринг изобрел математические основы вычислений и разделяет свое имя с машинами Тьюринга, полнотой Тьюринга и тестом Тьюринга. Гуд работал с Тьюрингом в Блечли-парке, помог создать некоторые из первых компьютеров и изобрел различные знаковые алгоритмы, такие как быстрое преобразование Фурье. В своей статье «Могут ли цифровые машины думать?» Тьюринг пишет:

    Давайте теперь предположим, ради аргумента, что эти машины действительно возможны, и посмотрим на последствия их создания.Это, конечно, встретило бы сильное противодействие, если бы мы не продвинулись в религиозной терпимости со времен Галилея. Было бы сильное противодействие со стороны интеллектуалов, которые боялись быть уволенными. Вероятно, однако, что интеллектуалы ошиблись бы в этом. Было бы чем заняться, пытаясь поддерживать свой интеллект в соответствии со стандартами, установленными машинами, поскольку кажется вероятным, что, как только метод машинного мышления заработает, не потребуется много времени, чтобы превзойти наши слабые способности… Поэтому на каком-то этапе мы следует ожидать, что машины возьмут на себя управление.

    Во время работы в компьютерной лаборатории Атлас в 60-х годах Гуд развил эту идею в «Размышлениях о первой сверхразумной машине», в которой утверждалось:

    Пусть сверхразумная машина будет определена как машина, которая может намного превзойти все интеллектуальные действия любого человека, каким бы умным он ни был. Поскольку проектирование машин является одним из таких видов интеллектуальной деятельности, сверхразумная машина могла бы создавать еще более совершенные машины; тогда, несомненно, произойдет «взрыв интеллекта», и интеллект человека останется далеко позади.Таким образом, первая сверхразумная машина — это последнее изобретение, которое когда-либо понадобится человеку

    * * * * * * * * * *

    Я беспокоюсь, что этот список создаст впечатление, что между «верующими» и «скептиками» идет какое-то большое «противоречие», когда обе стороны критикуют друг друга. Это не было моим впечатлением.

    Когда я читаю статьи о скептиках, я вижу, что они снова и снова делают два утверждения. Во-первых, прямо сейчас мы далеки от человеческого интеллекта, не говоря уже о сверхразуме, и отсюда нет очевидного пути к нему.Во-вторых, если вы начнете требовать запрета исследований ИИ, то вы идиот.

    Полностью согласен с обоими пунктами. Как и лидеры движения за риск ИИ.

    Опрос исследователей ИИ (Muller & Bostrom, 2014) показывает, что в среднем они ожидают 50-процентную вероятность появления ИИ человеческого уровня к 2040 году и 90-процентную вероятность ИИ человеческого уровня к 2075 году. В среднем 75 % считают, что сверхразум («машинный интеллект, который значительно превосходит возможности каждого человека в большинстве профессий») появится в течение тридцати лет после ИИ человеческого уровня.Есть несколько причин для беспокойства по поводу систематической ошибки выборки, основанной, например, на том, что люди, которые серьезно относятся к идее ИИ человеческого уровня, с большей вероятностью ответят (хотя см. исследователи считают, что есть большая вероятность, что нам придется беспокоиться об этом в течение одного или двух поколений.

    Но уходящий в отставку директор MIRI Люк Мюльхаузер и директор Института будущего человечества Ник Бостром официально заявили, что у них значительно более поздние сроки разработки ИИ, чем у ученых, участвовавших в опросе.Если вы посмотрите на данные прогнозирования временной шкалы ИИ Стюарта Армстронга, то, похоже, не существует какого-либо общего закона, согласно которому оценки сторонников риска ИИ опережают оценки скептиков риска ИИ. Фактически, последняя оценка во всей таблице принадлежит самому Армстронгу; Тем не менее, Армстронг в настоящее время работает в Институте будущего человечества, повышая осведомленность о риске ИИ и исследуя соответствие целей сверхразума.

    Разница между скептиками и верующими не в том, когда появится искусственный интеллект человеческого уровня, а в том, когда мы должны начать готовиться.

    Что подводит нас ко второму несогласию. «Скептическая» позиция, похоже, заключается в том, что, хотя нам, вероятно, следует привлечь пару умных людей к работе над предварительными аспектами проблемы, мы не должны паниковать или пытаться запретить исследования ИИ.

    Тем временем «верующие» настаивают на том, что, хотя мы не должны паниковать или начинать попытки запретить исследования ИИ, нам, вероятно, следует привлечь пару умных людей, чтобы они начали работать над предварительными аспектами проблемы.

    Янн ЛеКун, пожалуй, самый ярый скептик в отношении риска ИИ.Он широко фигурировал в статье Popular Science, цитировался в сообщении Marginal Revolution и говорил с KDNuggets и IEEE о «неизбежных вопросах сингулярности», которые он описывает как «настолько далекие, что мы можем писать об этом научную фантастику». Но когда его попросили еще немного уточнить свою позицию, он сказал:

    Илон [Маск] очень обеспокоен экзистенциальными угрозами человечеству (именно поэтому он строит ракеты с идеей отправки людей для колонизации других планет). Даже если риск A.I. Восстание очень маловероятно и очень далеко в будущем, нам еще нужно подумать об этом, разработать меры предосторожности и установить руководящие принципы. Точно так же, как группы по биоэтике были созданы в 1970-х и 1980-х годах, до того, как генная инженерия стала широко использоваться, нам нужно иметь группы по этике ИИ и думать об этих проблемах. Но, как писал Йошуа [Бенжио], у нас совсем немного времени

    Эрик Хорвиц — еще один эксперт, часто упоминаемый как главный голос скептицизма и сдержанности. Его взгляды были изложены в таких статьях, как «Вышедший из-под контроля ИИ не убьет нас, считает руководитель отдела исследований Microsoft» и «Нечего бояться искусственного интеллекта, — говорит Эрик Хорвиц из Microsoft».Но вот что он говорит в более длинном интервью NPR:

    .

    КАСТЭ: Хорвиц сомневается, что один из этих виртуальных администраторов когда-либо сможет привести к чему-то, что захватит мир. Он говорит, что это все равно, что ожидать, что воздушный змей сам по себе превратится в Боинг-747. Значит ли это, что он считает сингулярность смешной?

    Мистер ХОРВИЦ: Ну, нет. Я думаю, что мнения разделились, и я должен сказать, что у меня самого смешанные чувства.

    КАСТЭ: Отчасти из-за таких идей, как сингулярность, Хорвиц и другие А.I. ученые делают больше, чтобы рассмотреть некоторые этические проблемы, которые могут возникнуть в течение следующих нескольких лет с узким ИИ. системы. Они также задавали себе еще несколько футуристических вопросов. Например, как бы вы подошли к разработке аварийного выключателя для компьютера, который может изменить свою конструкцию?

    Г-н ХОРВИЦ: Я действительно думаю, что ставки достаточно высоки, и даже если бы существовала низкая, малая вероятность некоторых из таких сценариев, стоит потратить время и усилия, чтобы действовать на опережение.

    Что в значительной степени совпадает с позицией многих самых рьяных сторонников риска ИИ. С такими врагами, кому нужны друзья?

    В статье на Slate под названием «Не бойтесь искусственного интеллекта» также на удивление верно сказано:

    Как сам Маск предполагает в другом месте в своем выступлении, решение проблемы [риска ИИ] лежит в трезвом и взвешенном сотрудничестве между учеными и политиками. Однако трудно понять, как разговоры о «бесах» способствуют достижению этой благородной цели.На самом деле, он может активно этому препятствовать.

    Во-первых, сама идея сценария Скайнета имеет огромные дыры. Хотя исследователи в области компьютерных наук считают, что размышления Маска «не совсем безумны», они все же ужасно далеки от мира, в котором реклама ИИ маскирует менее искусственные интеллектуальные реальности, с которыми борются наши национальные ученые-компьютерщики:

    Янн ЛеКун, глава лаборатории искусственного интеллекта Facebook, резюмировал это в сообщении Google+ еще в 2013 году: «Хайп опасен для искусственного интеллекта. Хайп убил ИИ четыре раза за последние пять десятилетий.Обман ИИ должен быть остановлен».… ЛеКун и другие правы, опасаясь последствий обмана. В конце концов, неспособность оправдать научно-фантастические ожидания часто приводит к резкому сокращению бюджетов на исследования ИИ.

    Все ученые ИИ умные люди. Они не заинтересованы в том, чтобы попасть в обычные политические ловушки, где они делятся на стороны, которые обвиняют друг друга в том, что они являются безумными паникерами или страусами с засунутыми головами в песок. Похоже, они пытаются уравновесить необходимость начать некоторую предварительную работу над угрозой, которая вырисовывается далеко вдалеке, и риском вызвать такую ​​шумиху, которая вызовет гигантскую негативную реакцию.

    Это не значит, что нет очень серьезных расхождений во мнениях относительно того, как быстро нам нужно действовать. По-видимому, они в основном зависят от того, можно ли с уверенностью сказать: «Мы решим проблему, когда до нее доберемся», или произойдет некий «жесткий взлет», который выведет события из-под контроля так быстро, что мы хотим сделать нашу домашнюю работу заранее. Я по-прежнему вижу меньше свидетельств, чем мне бы хотелось, того, что большинство исследователей ИИ, имеющих собственное мнение, понимают последнюю возможность или действительно любую техническую работу в этой области.Черт возьми, статья Marginal Revolution цитирует эксперта, который говорит, что сверхразум не представляет большого риска, потому что «умные компьютеры не будут создавать свои собственные цели», хотя любой, кто читал Бострома, знает, что это именно проблема.

    Предстоит еще много работы. Но тщательно подобранные статьи о том, что «настоящие исследователи ИИ не беспокоятся о сверхразуме», — это не так.

    [спасибо некоторым людям из MIRI и FLI за помощь и предложения по этому посту]

    РЕДАКТИРОВАТЬ: Расследовать возможное включение: Фредкин, Минский

    Devialet [Архив] — AudioAficionado.org

    Enit — Мне любопытно, слышали ли вы когда-нибудь Devialet или ваше заявление является просто предвзятым мнением относительно техники? Любой инженер скажет вам, что почти все инженерные проекты сталкиваются с теми или иными ограничениями; инженеры преуспевают в устранении предполагаемых ограничений. Любой инженерный проект без ограничений и рамок (технологических, методологических, финансовых и т.д.) — пустая затея. Команда Devialet решила добиться оптимального качества звука, возможного с учетом ряда ограничений, и, по моему опыту, они добились фантастического успеха.Усилитель — это не все, что касается конструкции, позволяющей раскачать каждую колонку в любой комнате. По моему опыту, такой ссылки не существует, и вам будет трудно найти что-либо, что действительно соответствует этому определению. Как и во всех технологиях и разработках, здесь есть компромиссы и выбор дизайна. Чтобы быть успешным и довольным внедрением Devialet в систему, потребителю важно понимать тех. Однако, если вы понимаете эти границы и работаете над оптимизацией своей системы в рамках этих ограничений, многие пользователи считают, что в настоящее время Devialet не имеет себе равных.

    Ну, я участвовал в перестрелке с Devialet, Krell & McIntosh, настроенным через динамик Focal Stella Utopia.

    Установка mcintosh представляла собой mc452, c48, mcd301 с кабелями mcintosh. С ЦАПом от с48 работал.

    Devialet произвел очень хорошее впечатление до того, как был сыгран Mc. Это было очень эффектно, но не очень хорошо в нижней части динамика, менее глубоко, и определение очень низких частот было не очень четким. У него был приятный удар, который был примерно в диапазоне 120 Гц.Высокие были шелковистыми, граничащими с яркими. Общая энергетика была хороша для вокальных треков.

    Он не оправдал ожиданий в отношении более сложных произведений, динамичных перкуссий и замысловатых классических произведений. Один из моих любимых треков для прослушивания — «1812» Телака Чайковского, из-за настоящей «неразберихи» с колокольчиками и струнами и динамизма канонов, а Devialet потерял свою направленность и влияние записанных канонов. Когда все пришло сразу, стало ярко и постановка сместилась.Также казалось, что он торопится покончить с барабанными резонансами.

    У Макинтош был гораздо больший фокус. Группы инструментов были больше, и они оставались очень стабильными на протяжении всей презентации. Силовой охранник появился в большом количестве, но никаких признаков обрезки звука. У канонов и барабанов было очень естественное затухание по сравнению с Devialet.

    Опять же, Devialet, вероятно, превзойдет интегрированные усилители mcintosh по ударным и очень воздушным верхам, управлению средним басом, но mcintosh будет звучать более утонченно, плавно и менее шумно, особенно на очень высокой громкости.

    Когда усилители подвергаются нагрузке, вы сможете определить порог конструкции усилителя. Следовательно, что касается общей производительности, Devialet может быть хорош для определенного диапазона и для людей, у которых есть особые потребности в них из-за пространства, дизайна, элементов управления. В области аудио есть возможности для совершенствования. Высококачественные бренды оставят пространство для расширения, а Devialet — нет. Я сравнил Девиалет с ФБР Крелла. Но это старая модель, хотя и с большей мощностью.Devialet был менее шумным и более совершенным, чем Krell.

    Оба звука были слышны на одном среднем уровне звукового давления.

    Сочетание Focal и Devialet является обычным явлением, как и McIntosh и Focal.

    Devialet звучит хорошо. Не поймите меня неправильно. Они мне нравятся такими, какие они есть. В целом впечатляющий продукт, дизайн, элементы управления, размер, возможность настройки, звук тоже хорош! Он имеет своих последователей и является хорошим продуктом. Он призван бросить вызов статус-кво. Вы не найдете усилитель с такими характеристиками, звучащий так хорошо, и в этой категории это, вероятно, лучший продукт.Это будет намного лучше, чем у Cyrus, Belcantos и, как я уже упоминал, у Krell. Цель Devialet не в том, чтобы звучать лучше, а в том, чтобы максимально использовать шасси и дизайн.

    Памятником инженерной мысли может быть mc2kw, беспрецедентная аудиотехника с 3 шасси на канал или великая утопия. Там, где размер не имеет значения для достижения современного воспроизведения звука.

    Я говорю, что Devialet спроектирован так, чтобы обеспечить хороший звук в корпусе, спроектированном в соответствии с обтекаемостью, для внешнего вида, использования и применения во многих домах, где звук НЕ является ГЛАВНЫМ приоритетом.Но это очень хорошо. Так что я согласен с вами насчет формы и контроля.

    Однако он не заменит больших мальчиков для аудио нирваны, пока есть сравнение.

    Так что да, я их слышал, и мои комментарии не были «предвзятыми».

    Спасибо.

    Отправлено с моего iPhone с помощью A.Aficionado

    World Music Village: январь 2020 г.

    Для этого поста (переданного Бостонской публичной библиотекой — восстановленного мной) у нас есть релиз от официального звукозаписывающего лейбла Департамента этномузыкологии Калифорнийского университета в Лос-Анджелесе.








    Discogs говорит о лейбле следующее:

    Институт этномузыкологии был основан в 1961 году при Калифорнийском университете в Лос-Анджелесе и просуществовал до 1974 года. коллекция инструментов мировой музыки и поддерживал один из крупнейших архивов традиционных звуков в США. Институт проводил исследования в области систематического музыковедения, в частности, по разработке и использованию автоматического нотного писателя Мелографа.Институт выпустил несколько записей на IE Records в конце шестидесятых — начале семидесятых.

    Эти записи были сделаны Дэвидом Мортоном, и некоторые примечания о записях (опять же из Discogs) следующие:

    Оригинальные монофонические записи композиций на этих пластинках были сделаны с помощью одного микрофона Electro-Voice 666. подается на полнодорожечный рекордер Ampex 601. Концерт в отеле «Эраван» был записан на полиэфирную ленту Sctoch толщиной 1 мил.150. Большинство других записей было сделано на 1 1/2 мил ацетате, аудиокассета № 1251.

    Для перезаписи использовалось записывающее оборудование Amphex 300. Материал был переработан в стерео с помощью эквалайзера, адаптированного специально для каждой записи. Как правило, низкие частоты располагались справа, а высокие — слева, при этом старались сохранить первоначальный баланс между высокими и низкими частотами.

    Выпущено в разворотном конверте и сопровождается отдельным 47-страничным буклетом с научными комментариями и анализом.

    Примечания к треку:

    A1 — Mā Ram («Танцующая лошадь»), за которой сразу следуют сольные версии Choet Nai на пи, ранат Эк и ранат тум. Увертюра: сам чан. Ансамбль Пи Пхат. Записано в июле 1960 г .; в исполнении музыкантов Института Пхакавали в отеле Erawan в Бангкоке.

    A2 — Воспевание прелюдии к программе Сефа. Вокальное соло с крап сефа. Записано в июле 1960 года. Исполняется музыкантом Института Пхакавали в отеле Erawan в Бангкоке.

    A3 — Тао.Ансамбль Pī phāt с вокальной душой. Записано в июле 1960 года. Исполняется музыкантами Института Пхакавали в отеле Erawan в Бангкоке.

    В1 — Люкс. Ансамбль Пи Пхат. Записано 2 августа 1959 года. Исполняется молодыми студентами факультета изящных искусств Института Пхакавали в Бангкоке.

    B2 — Инструментальные соло на кхонг вонг яй и кхонг вонг лек. Записано 1 августа 1960 года. Исполняется музыкантами Института Пхакавали во время одной из еженедельных церемоний в понедельник вечером, которые отмечались в течение трехмесячного периода траура после смерти жены Луанг Прадита.

    C1 — Специальная форма. Ансамбль Пи Пхат. Записано 1 августа 1959 года. Исполняется молодыми студентами факультета изящных искусств Института Пхакавали.

    C2 — Сам чан. Ансамбль Махори с вокальным соло. Записано 26 июля 1960 года. Исполняется музыкантами института Пхакавали, в институте им.

    D1 — Увертюра; sām chan (предыдущий короткий отрывок в свободном ритме, который на самом деле не является частью композиции, включен в запись для интереса). Ансамбль Пи Пхат.Записано 2 августа 1959 года. Исполняется музыкантами института Пхакавали, в институте, во время ежегодного празднования вай кхру.

    D2 — Сон чан. Ансамбль Khrų̄ang sāi с вокальным соло. Скопировано в июле 1960 года с кассеты Отдела рекламы Бангкока.



    файлы с разрешением выше стандартного CD

    после декодирования в файлы WAV их можно записать на CDR

    mp3-файлы самого высокого качества

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
