Стабилизатор напряжения с регулировкой - выходное напряжение

Простому обывателю при вводе запроса по стабилизаторам в поисковике сразу бросятся в глаза хвалебные или ругательные отзывы о производителях, куча брендов зарубежных стран. А также то, как в активных обсуждениях на многочисленных форумах опытные сподвижники продукции, представляясь в образе обычного пользователя, пытаются давать доверчивым читателям «правильные» советы к приобретению дорогого и ненужного им товара.

Такой массовой неразберихе соответствует жестокая конкуренция, не терпящая в бизнесе просиживания штанов с ожиданием завальных заказов, и активный поиск мечущихся в выборе теоретически неподкованных клиентов. У последних сразу же возникает мысль, что все регуляторы однотипные, и лишь отличаются по стоимости, габаритам и внешнему дизайну устройства. Однако картина в корне обманчива.

Основными различиями в стабилизаторах являются:

  • функциональная начинка;
  • рабочий диапазон,
  • качество,
  • тип исполнения.

Об одной функциональной особенности и пойдёт речь в этой статье.

Что такое стабилизатор напряжения с регулировкой?

Полвека назад для регулировки напряжения использовались автотрансформаторы с ручным управлением. Нужно было неустанно отслеживать показатели на стрелочном циферблате либо светящейся линейке прибора, и, по мере необходимости, самостоятельно выставлять номинальное значение. Сегодня такую коррекцию стабилизаторы с плавной регулировкой осуществляют абсолютно автоматически. Мы к этому еще вернёмся,  а пока вспомним о простейших аналогах и том, с чего всё начиналось.

ЛАТРы и последующая их эволюция

Помните, в советские времена широко использовались лабораторные стенды с автотрансформаторами – ЛАТРами с ручной регулировкой? Основным применением их было – лабораторные задания в рамках школьного курса по физике и вузовской телемеханики, где требовалось получить на выходе точную величину нестандартных параметров. Из категории экспериментальных ЛАТРы незаметно перекочевали в образ бытовой техники.

Одно время их можно было видеть при телевизорах, в настоящее же время их использование стало очень многообразным – от разных технологических процессов (в птицеводстве, ремонтных мастерских, стоматологии и т. п.) до устройств на 110 В. На ЛАТРе довольно просто устанавливается и не такой показатель сети.

Существуют ЛАТРы с рабочими пределами 0–250 В, и, более того, до 300 В. Чем больше порог, тем больше дополнительной мощности у прибора, позволяющей с низких значений подниматься до высоких нагрузок. Нужно понимать, что лабораторному автотрансформатору вручную задаётся такой режим, который нужен. Тем самым устанавливается дополнительный диапазон входного напряжения – так называемая дельта.

К примеру, до удалённой розетки из-за сетевого падения доходят только 200 В. При установке ЛАТРа, поворотом ручки управления можно получить на выходе 220 В. «Дельта» в этом случае будет равна 20 В. При дальнейшем падении напряжения до 180 В, ЛАТР добавит лишь выставленную «дельту» в 20 В, и на выходе можно будет получить не более, чем 180+20=200 В.

Для удобства и наблюдения аппараты позже стали выпускаться с жидкокристаллическим дисплеем, позволяющим регулировать технические показатели прибора уже с более высокой точностью. Теперь, если требуется плавная стабилизация напряжения в 220 В, рекомендуется применение таких устройств, как:

  • стабилизатор с регулировкой выходного напряжения;
  • стабилизатор с регулировкой выходного тока.

Приборы с такими названиями нередко встречаются в электрических схемах. Возникают вопросы: какая разница между ними и как они работают?

Экскурс в теорию

Напряжение сети, предназначенное для электропитания, может иметь значительные колебания, ухудшающие работу различной техники. В сетях переменного тока встречаются перепады двух видов: краткосрочные и многочасовые. И те и другие изменения негативно сказываются на работе техники. Есть устройства, которые вообще не способны работать без стабилизации параметров, к ним относятся лампы бегущей волны, электронные вольтметры, осциллографы и т. д.

Стабилизаторы с регулировкой напряжения – это аппараты с функцией поддерживания напряжения на нагрузке с нужной точностью при изменении сопротивления нагрузки и параметров сети в заданном диапазоне.

Стабилизаторы с регулировкой тока при тех же изменениях поддерживают в нагрузке с необходимой точностью величину заданного тока. Стабилизаторы одновременно с главными своими функциями осуществляют также сглаживание пульсаций.

Основные параметры

Качеством работы регуляторов в основном служат такие технические показатели, как:

  • Стабилизирующий коэффициент, вытекающий из отношения изменений напряжения на входе и выходе
  • Показатель нестабильности
  • Внутреннее сопротивление
  • Коэффициент выравнивания всплесков

Коэффициент полезного действия определяется для всех типов стабилизаторов по отношению входной и выходной активных мощностей равен

Функции приборов

Диапазон входного напряжения

Наряду с точностью стабилизации, является важнейшей его характеристикой. Этот диапазон делится на две категории:

  • рабочий с обеспечением заявленной величины стабилизации, к примеру, 220±5%;
  • предельный с сохранением работоспособности при напряжении на выходе, отличающемся от заявленного значения в большей или меньшей степени до 15-18%.

При выходе параметров за рамки предельного, устройство отключает питание, оставаясь в сети для контроля и возможности введения техники вновь в работу при возвращении сети электроснабжения в заданный диапазон.

Системный контроль параметров

В случае выхода корректора из строя или резкого подъёма входного напряжения такая система отключает приборы от нормализатора и предотвращает их выход из строя.

Регулировка выходного напряжения

Некоторые модели имеют возможность регулирования выходного напряжения в пределах 210–230 В, что помогает решить одновременно несколько задач:

  • возможность установить на выходе стабилизатора западные стандарты напряжения 230 В для импортного электрооборудования. Без такой функции стабилизатор постоянно будет выходить за заданный для подобных приборов нижний диапазон напряжения, что может вызвать сбой в их работе;
  • для ламп накаливания лучшим решением будет установка напряжения примерно 210 В, что существенно продлит срок их службы. На силу светового потока ламп это никак не повлияет – пределы останутся такими же, какие заявлены изготовителем.

Еще раз кратко об отличиях

Известны три вида стабилизаторов с регулировкой выходного напряжения: понижающие, повышающие и всеядные. Наиболее интересными являются последние.  Независимо от входного, на выходе можно получить необходимое значение напряжения.

Всеядный импульсник как будто не замечает, какое напряжение на входе – ниже или выше требуемого. Аппарат автоматически переключает режимы с повышением или понижением напряжения и удерживает заданное значение на выходе. Помимо этого, такое устройство почти не нагревается.

Пока всё понятно. А как быть со стабилизатором с регулировкой выходного тока? Не станем открывать Америку, если скажем, что такой аппарат нормализует ток. Внешне это устройство напоминает импульсный стабилизатор. Если в паспорте прибора указано значение выходного тока, то именно такой ток и будет. Выходное же напряжение можно изменять в зависимости от нужного значения для потребителя.

Не углубляясь слишком в теорию, просто заметим, что напряжение не требуется регулировать, аппарат сам сделает все исходя из нужд потребителя. С отличиями вроде бы разобрались.

Часто при подключении нагрузки стоит задача, выполнить контроль именно значения тока. Стабилизатором с регулировкой тока, чтобы такая техника не сгорела, ограничивается ток. Следует понимать, что у регуляторов устанавливается пороговое значение тока. После определённого предела приборы начнут нагреваться, и придётся покупать более мощное устройство. Понятно, что при росте тепловыделения, КПД уменьшается.

А насколько это всё нужно-то?

Выбор между регуляторами определяется тем, какой требуется инструмент для облегчения работы или решения определенного круга задач.

Стабилизаторы с регулировкой тока, в отличие от устройств с регулировкой напряжения, нормализуют выходной ток, при этом корректируя напряжение на выходе так, чтобы ток для нагрузки в любой момент оставался одинаковый. Именно в этом заключается основное отличие аппаратов. Путать их между собой не следует, чтобы это не привело к выходу из строя техники.

ostabilizatore.ru

Какие бывают стабилизаторы напряжения

Какой лучше выбрать стабилизатор напряжения?

Рекомендации магазина "Voltstab" на основании 10 летнего опыта продаж различной техники.

У стабилизатора напряжения страна производитель может быть в трех распространенных вариантах - Россия, Европа и Китай.

Как выбрать стабилизатор напряжения по стране производителю?

На рынке силовой техники в России предлагается огромное количество бытовых однофазных и промышленных трехфазных стабилизаторов напряжения Отечественного и Импортного производства.

Среди Отечественных марок существует всего 4 фирмы, которые более 10 лет выпускают настоящие, качественные Российские стабилизаторы напряжения - "Лидер", "Норма М", "Штиль" и "Прогресс" (дочерний проект Лидера). Все остальные появились либо совсем недавно и пока еще находятся в стадии новоделов с историей в 2-3 года (поэтому о качестве особо говорить не приходится), либо это Китайские стабилизаторы, получившие паспортное  "гражданство" в России, либо в странах бывшего СНГ, для сокрытия страны производителя Китай, как, например, Ресанта - Китайский бренд, якобы прибалтийского производства. Нет, получив прибалтийские документы, Китайцем он не перестал быть.

Узнать наших Китайских "друзей" совсем не сложно, достаточно заглянуть внутрь и посмотреть на коробки, которые все однотипные и легко узнаваемые, ну и, конечно, очень дешевая, вернее, самая дешевая цена на изделие.

Что касается европейского производства стабилизаторов, то всего одна марка страны изготовителя Италии (Ortea) выпускает стабилизаторы напряжения и поставляет в страны: Россию и СНГ.

Наболевший вопрос: "Какой стабилизатор напряжения для дома лучше выбрать" решается в несколько этапов:

1. Выбрать бытовой стабилизатор напряжения по стране производителю не сложно, конечно, Россия - это наилучший, оптимальный и самый верный вариант, учитывая всевозможные нюансы от цены до срока службы и ремонтопригодности. Ну и главный аспект - надежность и долговечность. Все это прекрасно относится к Российским стабилизаторам и Итальянским. Китайская техника в этом смысле никуда не годится и проигрывает разгромно.

Сравнивая Итальянские и Российские стабилизаторы напряжения по качеству, так оно примерно одинаково, по функционалу тоже одинаковы, а вот цена у Российских стабилизаторов на много вкуснее!

Конечно, самая вкусная цена у Китайских стабилизаторов, но, скупой всегда платит дважды.

Типы стабилизаторов напряжения однофазных и трехфазных

В магазинах можно встретить два самых популярных типа стабилизаторов напряжения, первый, ступенчатого типа, второй, стабилизатор с плавным регулированием напряжения. Однофазные и трехфазные стабилизаторы напряжения выпускаются только этих двух типов и не важно какая схемотехника у прибора, ШИМ или еще какая, сам тип либо плавный, либо ступенчатый.

Ступенчатый стабилизатор напряжения

Если говорить о Российских стабилизаторах, то наиболее часто можно встретить среди качественных моделей именно ступенчатый тип двух видов:

  1. ступенчатый релейный стабилизатор напряжения
  2. ступенчатый электронный стабилизатор напряжения (тиристорный {на симисторах})

В принципе релейная техника тоже относится к электронной, потому как реле тоже электронного типа используются, там нет такого уж сильного механического движения, самое минимальное, просто щелчек миллисекундный.

Это примерно схожие по характеристикам стабилизаторы. У них отличное КПД у обоих, высокая скорость отклика в диапазоне 10-20 м.с. Долговечность качественных релейных и тиристорных стабилизаторов в диапазоне 10-15 лет.

В чем разница?

Обе эти модели (релейные и тиристорные) очень близки и по характеристикам, и по КПД, и по быстродействию. Разве что релейная техника - это классика жанра, уж точно надежная и прямолинейная, а тиристорные стабилизаторы появились относительно недавно. Так что разница по большому счету состоит в том, что тиристоры - это современные модели стабилизаторов, а релейные - это традиционные, классические стабилизаторы, которым не требуется доказывать, что они ЛУЧШИЕ.

Мы же хотим, чтобы к нам возвращалось в ремонт, как можно меньше стабилизаторов, отсюда совет от магазина - ПОКУПАЙТЕ РЕЛЕЙНЫЕ стабилизаторы РОССИЙСКОГО производства и вы не будете разочарованы. Получите и качество, и надежность, и приемлемую цену за киловатт мощности. Те же, кто любит экспериментировать и все новомодное, и самое современное с грифом "Новейшее" покупайте тиристоры - будет все то же самое, что у релейных, только в три раза дороже и чуть менее надежное. Да, еще ремонт ОЧЕНЬ дорогой.

Стабилизатор напряжения релейного типа

Автоматический стабилизатор напряжения релейного типа по надежности опережает как латерные, так и тиристорные стабилизаторы напряжения и вот почему:

Реле практически не греются и их не нужно охлаждать, как в случае с тиристорами, которые разогреваются так, что можно получить ожог, если прикоснуться. А что самое страшное для электроники? Правильно - перегрев и высокое входное напряжение. Тиристоры как электронные компонены боятся перегрева и боятся перегрузок любого типа, как по мощности, так и по напряжению. Реле более лояльно к этому относятся и допускают пусковые токи без вреда.

Поэтому часто, именно релейные стабилизаторы напряжения, допускаю работу без отсечки по нижнему порогу, давая своим пользователям дополнительный диапазон работы, пусть и не такой точный, как в паспорте, но это лучше, нежели стабилизатор будет отрубать всех и все, как только параметры сети выйдут за паспортные характеристики. В этом смысле стабилизаторы напряжения "Норма М" отличный пример релейного агрегата, который имеет паспортное входное напряжение от 165 вольт, но если напряжение просядет, к примеру, до 155 или ниже, то он не будет отключать технику, просто на выходе напряжение просядет на такую же величину. Вы даже не заметите такой просадки, потому что не останетесь без света в доме.

По ремонтопригодности релейная техника тоже вне всяких похвал - все ремонтируется быстро, дешево и сердито. Ремонт релейного стабилизатора вам не влетит в копеечку, как например ремонт тиристорного стабилизатора, стоимость ремонта которого порой переваливает за 60% его общей стоимости.

Стабилизатор напряжения тиристорного типа

(стабилизаторы напряжения симисторного типа)

Что же могут предложить тиристоры? Высокую точность и любой диапазон. Но как вы сами понимаете, все это реализуется в принципиальной схеме тоже с определенными ограничениями и обратной стороной медали. Так например, увеличение точности в конечном итоге замедляет скорость отклика. Огромный диапазон увеличивает и без того гигантские размеры тиристорных стабилизаторов. В сущности особых преимуществ перед релейной техникой у тиристоров нет. Если все же говорить о преимуществе наращивания точности, то это может понадобиться не в бытовых, а в промышленных целях или для профессиональной техники, требующей высокую точность, но тогда он не будет таким быстрым.

Мнение профессионалов таково, что покупка тиристорного стабилизатора оправдана, только для техники требующей высокую точность или для сетей с высокой амплитудной отдачей, где напряжение очень сильно повышается и опускается, поэтому требуется широкодиапазонный стабилизатор.

В иных случаях для обычных бытовых сетей релейный стабилизатор напряжения обычного повышающего типа - оптимальное вложение денег в качество электропитания 98% видов техники.

Стабилизатор напряжения с плавной регулировкой напряжения

Стабилизаторы напряжения с плавной регулировкой напряжения на Российском рынке представлены как Россией, так и Китаем, а так же Италией.

Если вы по какой-то причине хотите купить стабилизатор латерного типа и вам важно качество - берите Итальянский бренд Ortea. Только они могут предложить качественный стабилизатор, сделанный на латере (сервоприводе) электромеханического типа, который будет довольно прилично и долго работать, хотя это не исключает технического обслуживания и обычных болячек сервопривода.

Если говорить про качественные латерные стабилизаторы, то их выпускает, только Итальянская фирма Ortea. Цена на их изделия просто космическая. Целесообразность покупки таких стабилизаторов в бытовом применении сомнительна. В промышленном применении они находят свое место.

1 – Как рассчитать мощность стабилизатора напряжения


Мощность рассчитывается очень просто. Требуется вычислить сумму мощностей всех приборов, которые будут включаться одновременно. Не забудьте учесть пусковые токи устройств. Для этой цели можно воспользоваться калькулятором мощности стабилизатора напряжения.

2 – Рабочий диапазон стабилизатора


Диапазон допустимого входного напряжения рассчитывается из тех значений параметров сети, которые вы намерили вашим мультиметром в розетке вашего дома. Тут все просто, если напряжение в сети пониженное - вы счастливчик, у вас нет опасного повышенного напряжения и вы можете сэкономить купив, обычный, простой повышающий стабилизатор напряжения.

Если в сети в определенные часы долго держится высокое напряжение ( выше 244 вольта ), то сеть у вас - аварийная и надо покупать либо стабилизатор с широким диапазоном, чтобы и понижал тоже, либо писать жалобу в ГОСЭНЕРГОНАДЗОР.

Если напишите жалобу, то после устранения причины высокого напряжения, ваша сеть снова станет неопасной и в ней будет лишь пониженное напряжение, пошли и купили традиционный повышающий стабилизатор. Это на много дешевле, чем широкодиапазонный стабилизатор и на много спокойнее, что сеть перестала быть опасной. Можете спать спокойно.

voltstab.ru

главные характеристики, разновидности и их особенности, что нужно знать перед покупкой

Понятие дача у большинства ассоциируется с небольшим, достаточно скромным домом и участком с грядками и фруктовыми деревьями. Часто такие дома входят в небольшие товарищества и строятся в загородной местности, где, как правило, невысокое качество напряжения сети.

Вместе с тем, в доме имеется определённое количество бытовой техники, которая должна работать надёжно и без перебоев. И именно в таких случаях очень часто бывает необходим хороший стабилизатор напряжения 220В для дачи.

Однофазный стабилизатор для дачи

Стабилизатор напряжения — это устройство, предназначенное для нормализации напряжения сети при её отклонениях от номинала. Этот прибор так же предохраняет подключенные потребители от выхода из строя при критических бросках напряжения. Для этого в стабилизаторе предусмотрена многоуровневая система защиты.

На даче у многих имеется техника, необходимая для комфортного проживания. Это может быть телевизор, холодильник, персональный компьютер, а если дача используется в холодное время года, то и котёл отопления.

На даче может иметься система полива растений и другая садовая техника, работающая от электричества. Все эти приборы могут корректно работать при напряжении сети 220В ± 10%. Именно такие параметры и обеспечивает качественный однофазный стабилизатор напряжения.

Типы стабилизаторов

В настоящее время используются четыре типа стабилизаторов:

  • Релейные стабилизаторы;
  • Электромеханические приборы;
  • Электронные устройства;
  • Инверторные аппараты.

Они отличаются принципом выравнивания напряжения, электрическими параметрами и стоимостью. Каждый тип стабилизирующего устройства имеет свои достоинства и недостатки. Стабилизатор напряжения для дачи выбирается исходя из типа нагрузки и требований к параметрам напряжения.

Релейный стабилизатор

Это устройство относится к системам дискретного типа. Стабилизация напряжения сети в нём осуществляется не плавно, а ступенчато. Основным узлом релейного стабилизатора является сетевой трансформатор. Его вторичная обмотка состоит из отдельных секций с отводами, что позволяет переключением этих секций понижать или повышать напряжение сети.

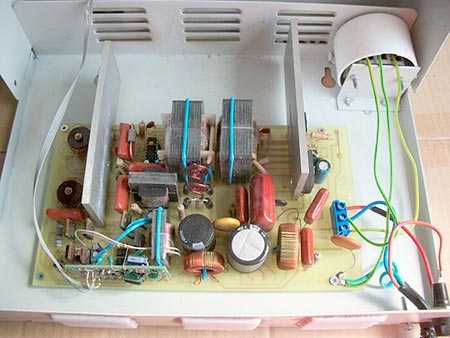

Переключение секций осуществляется электромагнитными реле. Плата управления постоянно контролирует напряжение сети и при его отклонении даёт команду на реле увеличить или уменьшить величину напряжения. Это происходит за счёт коммутации секций вторичной обмотки силового трансформатора.

Стабилизатор релейного типа имеет следующие преимущества:

  • Высокая скорость коррекции сети;
  • Большой допуск входного напряжения;
  • Низкая стоимость.

Время срабатывания электромагнитных реле обычно не превышает 20-30 мс, что позволяет стабилизатору оперативно реагировать на изменения напряжения сети. Трансформаторная схема с катушкой вольтодобавки допускает широкий диапазон входного напряжения, поэтому некоторые модели релейных устройств могут «вытягивать» сеть начиная со 100-120В. Цены на такие приборы самые низкие среди стабилизирующих устройств.

Релейный стабилизатор имеет и некоторые недостатки:

  • Ограничение по мощности;
  • Низкая надёжность;
  • Дискретная установка напряжения;
  • Щелчки реле при работе.

Контакты реле, переключающие большие токи могут обгорать, что приводит к их разрушению, поэтому для мощных нагрузок следует использовать другие стабилизирующие устройства. Применение в схеме стабилизатора механических элементов так же ограничивает срок службы устройства. Релейный стабилизатор обладает невысокой точностью установки напряжения. Это вызвано тем, что напряжение изменяется не плавно, а ступенями.

Если напряжение сети изменяется достаточно часто, то реле будут постоянно издавать щелчки при срабатывании. Но, несмотря на недостатки, по многочисленным отзывам и по соотношению цена/качество, лучший стабилизатор напряжения для дачи — это релейное устройство с большим диапазоном напряжения на входе.

Электродинамический (сервоприводный) стабилизатор

Это устройство по принципу нормализации напряжения похоже на лабораторный автотрансформатор, в котором можно изменять напряжение на выходе от «0» до «240» вольт вращением ручки. В электромеханическом стабилизаторе этот принцип сохранён.

Перемещение контакта осуществляется с помощью серводвигателя, который получает сигналы с платы управления и поворачивает графитовую щётку на определённый угол. При этом контакт движется по обмотке трансформатора и изменяет величину напряжения на выходе в плюс или минус. Конечно, диапазон регулировки ограничен параметрами требуемого напряжения.

Преимущества электродинамического стабилизатора:

  • Точность установки напряжения;
  • Плавная регулировка;
  • Отсутствие искажения синусоиды;
  • Возможность работы с большими нагрузками.

Благодаря серводвигателю и скользящему контакту, изменение напряжения осуществляется плавно, без обрыва фазы и с большой точностью. С катушки вольтодобавки снимается напряжение чистой синусоидальной формы, что позволяет использовать электромеханические стабилизаторы для питания циркуляционных насосов системы отопления. Эти устройства практически не имеют ограничения по мощности нагрузки и могут использоваться с нагрузками от 500 кВт и выше, поэтому часто используются в качестве промышленных стабилизаторов.

Недостатки сервоприводного стабилизатора:

  • Большое время нормализации напряжения;
  • Возможная пожароопасность;
  • Необходимость профилактического обслуживания;
  • Шум от работы электромотора.

Поскольку сервоприводу требуется определённое время, чтобы переместить контакт по обмотке трансформатора, скорость нормализации напряжения у этих устройств самая низкая. При частых перемещениях контактная щётка разрушается и графитовая пыль, образующаяся при этом, может загореться и вызвать пожар.

Конструкция сервопривода требует регулярного осмотра и выполнения регламентных работ. Звук работающего электродвигателя так же считается серьёзным недостатком данного типа устройств.

Электронный стабилизатор

В схеме этого устройства полностью отсутствуют какие-либо механические или подвижные детали. Схема электронного стабилизатора соответствует схеме релейного прибора, но электромеханические реле заменены на полупроводниковые вентили, выполненные на тиристорах или симисторах. Полупроводниковые стабилизаторы стоят дороже релейных и сервопрводных моделей, но при этом обладают определёнными достоинствами:

  • Высокая скорость срабатывания;
  • Надёжность и долговечность;
  • Большой диапазон напряжения на входе;
  • Возможность работы при низкой температуре;
  • Полное отсутствие шума.

Тиристорные стабилизаторы имеют минимальное время срабатывания среди аналогичных устройств другого типа. Обычно оно не превышает 4-6 мс, поэтому скорость выравнивания у этих стабилизаторов самая большая. Время работы полупроводниковых приборов практически не ограничено, и может составлять до миллиарда переключений. Прибор допускает большой разброс напряжения на входе, что позволяет ему уверенно работать в самых неблагоприятных условиях.

Среди всех типов стабилизирующих устройств, только электронный стабилизатор может работать при температуре от -40 до +50°C. Прибор не издаёт никаких звуков, а установленный для охлаждения кулер работает совершенно бесшумно.

Устройство имеет ряд недостатков:

  • Мощность нагрузки ограничена;
  • Напряжение на выходе может иметь ступенчатую форму;
  • Дискретная установка.

Мощность потребителей ограничивается максимально допустимым током, который могут коммутировать полупроводниковые приборы. Модели низкого ценового диапазона обычно выдают на выходе ступеньку, трапецию или меандр, что не допустимо, при подключении реактивной нагрузки индуктивного типа (асинхронные электродвигатели), поэтому их использование с электродвигателями нежелательно. Плавная регулировка отсутствует по аналогии с релейными стабилизаторами.

Выбор стабилизатора

Какой стабилизатор напряжения 220В для дачи выбрать, зависит от целого ряда требований. Прежде всего, рассматриваются характеристики самого стабилизатора:

  • Количество фаз;
  • Мощность устройства;
  • Скорость коррекции;
  • Точность нормализации;
  • Входной диапазон;
  • Форма выходного сигнала
  • Рабочий диапазон температур.

В сельской местности и дачных посёлках, обычно подключена однофазная электрическая сеть. Требуемая мощность стабилизатора определяется общей мощностью всех потребителей плюс запас 25-30%. К скорости коррекции и кратковременному обрыву фазы могут быть критичны некоторые бытовые устройства, такие как автоматика газовых котлов и персональные компьютеры.

В первом случае это может вызвать включение режима «Ошибка» и остановку котла, при этом его самостоятельный перезапуск крайне сложен, а во втором случае – перезагрузка компьютера с потерей всех не сохранённых данных.

Точность нормализации напряжения не играет большой роли, поскольку отечественный стандарт допускает отклонение напряжения сети на величину ± 10% от номинала, а даже самые недорогие стабилизаторы имеют этот параметр равным 8-9%.

Современные устройства для стабилизации сети могут работать при напряжениях на входе, варьирующихся от 110-120 В до 265-280В. У разных типов устройств имеются отклонения, но они как правило, небольшие. Если стабилизатор будет использоваться для работы с электродвигателями, важнейшим фактором будет наличие гладкой синусоиды, так как искажённая форма напряжения вызовет перегрев мотора и его отказ. В документации на стабилизатор всегда указывается допустимая температура, при которой устройство можно эксплуатировать.

Расчёт мощности стабилизатора

Чтобы не ошибиться при определении требуемой мощности стабилизатора нужно знать, как её правильно подсчитать. Осветительные лампы, нагревательные приборы, утюг, паяльник и электрические плиты, то есть все устройства без электромоторов, относятся к активной нагрузке. Их мощность указывается в  ваттах и её нужно просто суммировать.

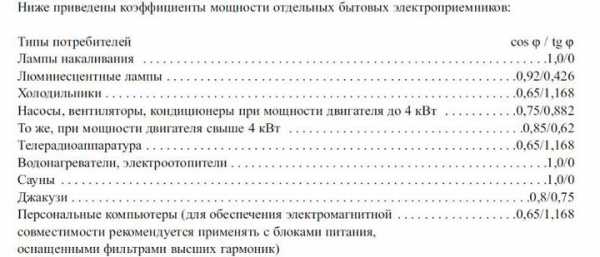

К реактивной нагрузке относится вся бытовая техника, снабжённая электродвигателями. Это холодильник, посудомоечная машина, стиральная машина, фен, электроинструмент, насос для подачи воды и насос системы отопления.

В документах может быть указана мощность в ваттах и дополнительный коэффициент косинус фи (Cos ϕ). Для определения полной мощности нужно мощность в ваттах разделить на косинус фи. Если он в паспорте не указан, берётся коэффициент 0,7 ( Р/0,7). Каждое устройство с электродвигателем в момент пуска потребляет ток, превышающий номинальный примерно в три раза, поэтому полученную мощность нужно умножить на 3. Полная мощность подсчитывается отдельно для каждой нагрузки и затем суммируется.

Стабилизатор «Энергия»

Стабилизатор напряжения 220В для дачи «Энергия» Voltron РСН 10 000 представляет собой мощный источник питания, предназначенный для работы с нагрузками до 10 кВт. Он выполнен по релейной схеме и имеет 7 ступеней регулирования. Стабилизатор обеспечивает на выходе практически чистую синусоиду и может работать в диапазоне напряжения на входе от 105 до 265В.

Уровни в 95 и 280 вольт вызывают срабатывание схемы защиты. Устройство выдаёт на выходе 220 В ± 10% при скорости переключения реле не более 10 мс. Стабилизатор имеет функцию «Байпас» и задержку времени включения 6 или 180 секунд. Максимальный ток нагрузки равен 45 А.

С этим читают:

voltobzor.ru

Грамотный выбор стабилизатора напряжения — 18357 просмотров

Каждый год в период зимы и лета наша электросеть начинает работать с перебоями, даже если это не ощущается. Зимой - в период активного пользования электроприборами и средствами для дополнительного обогрева. Летом - в период дождей и гроз. В такие периоды регулярно происходят скачки напряжения. Несмотря на то, что напряжение в наших розетках должно равняться 220 вольтам, а частота - 50 Гц, реальная ситуация не всегда соответствует норме. От стабильного напряжения напрямую зависит, как долго прослужат вам ваши электрические приборы. Именно поэтому огромной популярностью обладают стабилизаторы напряжения. Они представляют собой электронно-механические устройства, преобразовывающие электрическую энергию, благодаря чему на выходе она соответствует всем нормам. Однако недостаточно просто сходить и купить стабилизатор, необходимо сначала определиться с выбором подходящего прибора. В этой статье мы расскажем о том, на какие параметры обращать внимание.

Стабильно ли ваше напряжение?

Определить, стабильно ли напряжение в помещении очень легко. Достаточно заметить, как часто у вас мигает лампа в светильнике. Если мигание заметить практически невозможно, то всё в порядке. Если же оно присутствует, то пора задуматься о стабилизаторе. Ещё вы можете проверить напряжение в розетке самостоятельно при помощи мультеметра. При чересчур резком скачке напряжения 70-80% техники может выйти из строя. Несмотря на то, что во многих современных приборах находятся встроенные предохранители, они не справляются с такой нагрузкой.


Фото: www.stabilizator-iek.ru

Главные критерии выбора

Значение напряжения

Сперва вы должны определиться с тем, для какого количества приборов будет трудиться стабилизатор напряжения. Будет это, к примеру, один газовый котел отопления или целый загородный дом. Важно узнать, какие значения напряжения у вашей сети, его номинал и максимум.

Наибольшую популярность имеет однофазный (220 В) стабилизатор – обычно он используется в городских квартирах. Ещё существуют трёхфазные (380 В) приборы - они используются в цехах производства и рассчитаны на большую нагрузку. Но если стабилизатор планируется устанавливать в загородном доме, то сеть может быть и однофазная, и трёхфазная. Определить это можно несколькими способами.

  • Если жил в проводе, идущем в квартиру два или три; если на электросчетчике один мигающий светодиод; если автоматический переключатель в электрощите одно- или двухклавишный – вы пользуетесь однофазной сетью.
  • Если жил в проводе минимум четыре; если мигающих светодиодов на счетчике целых три; если автоматический переключатель в щитке трех- или четырехклавишный – вам доступна двухфазная сеть.

Типы стабилизаторов напряжения

Существует несколько разновидностей стабилизаторов. Именно от типа зависит сложность производства прибора и его конечная стоимость.

  • Релейный стабилизатор. На сегодняшний день самый популярный вид на территории РФ, вопреки своей небольшой цене. Можно отнести к классу автоматических трансформаторных стабилизаторов. Благодаря электромеханическим силовым реле, путем ступенчатого регулирования сети, он переключает обмотку автотрансформатора. увеличение или уменьшение напряжения на выходе в таком приборе происходит синхронно напряжению на входе. Одной из главных заслуг такого устройства является высокий темп стабилизации напряжения (порядка 20 мс).
  • Ступенчатый стабилизатор напряжения почти аналогичен релейному. В нём переход трансформатора происходит с помощью тиристоров и симисторов. Вот именно поэтому на устройства такого типа распространяется большая гарантия от производителей - до 10 лет. Ещё этому способствует отсутствие механических делалей и, соответственно, износа.
  • Электромеханический стабилизатор представляет собой вольтодобавочный трансформатор. Регулировка происходит с помощью поворотного щеточного контакта. Параметры щеточного узла определяют технические характеристики устройства – такие, как скорость обработки, провалы и всплески в напряжении. Однофазные электромеханические стабилизаторы для дома представляют собой, как правило, однощеточный узел, мощностью три тысячи вольт-ампер. Стабилизаторы из двух щеток из-за высокой стоимости не очень популярны. Периодически щетки придётся менять, а заодно чистить сам трансформатор, однако в домашних условиях это сделать не очень сложно. При относительно небольшой стоимости электромеханические приборы показывают высокую точность стабилизации и плавную регулировку напряжения. Приемлемо применение в тех условиях, когда напряжение меняется периодически и в одностороннем порядке. Идеальны для подключения к персональным компьютерам, бытовой, офисной технике. Такие стабилизаторы нельзя подключать к сварочным аппаратам, так как их конструкция не позволяет среагировать на чрезвычайно быстрые скачки в электросети. Соотношение цены и качества - самое лучшее.
  • Более надёжными считаются электродинамические стабилизаторы - одна из разновидностей электромеханических. Вместо щеток в них встраиваются ролики, за счёт чего их износ почти исключён. Однако вместе с надежностью возросла и цена.
  • Относительно недавно был представлен ещё один тип стабилизаторов - гибридный или, как его ещё называют, комбинированный. Отличие состоит в том, что в дополнение к электромеханике добавлена релейная часть. Она начинает свою работу тогда, когда напряжение в сети падает или поднимается до аномальных значений. К примеру, если напряжение в сети "плавает" в диапазоне от 144 до 256 В, то гибридный стабилизатор работает аналогично электромеханическому. Но стоит напряжению выйти за эти значения в пределы 105-280 В, как гибридное устройство возвращает его в нормальное состояние с погрешностью ±10%.
  • Стабилизаторы двойного преобразования - достаточно дорогостоящие устройства, но в них есть ряд очень привлекательных возможностей. Такие стабилизаторы необходимо использовать совместно с высокочувствительными устройствами, мощность которых колеблется от 1 до 30 кВт. Обладают быстрым подключением, во время работы почти не шумят. Имеют на выходе широкий диапазон напряжения и минимальную погрешность. Работа такого устройства зависит от существующей нагрузки на электрооборудование. Нижний диапазон напряжения растет с 118 В до 160 В, когда нагрузки на электрооборудование поднимаются на 50% или 70% соответственно.
  • Новая линейка в списке стабилизаторов - это приборы с широтно-импульсной модуляцией. Принцип их работы состоит в регулировании напряжения вышеназванной модуляцией. То есть, аналоговые фильтры, находящиеся на входе и выходе сети в устройстве, стабильно выравнивают все помехи в сети. Очень быстродейственный, точность корректировки - не ниже 99%. Такой стабилизатор помогает при сильных скачках электроэнергии, например, при сварочных работах. Как правило, такие устройства имеют небольшой размер и минимальную массу. Объясняется это тем, что тяжелые и крупные трансформаторы в них отсутствуют. Но и цена на них не маленькая. Без недостатков не обошлось - верхний порог на входе стабилизатора не превышает 245 В.
  • Электромагнитный стабилизатор напряжения – это тот, регулировка напряжения на выходе которого происходит за счет регулирования магнитных потоков. Подмагничивание происходит за счет полупроводникового регулятора. Данный вид имеет много недостатков – таких, как гул при работе, узкий диапазон напряжения на входе, высокая чувствительность при переходе на частоты сети в 50 Гц.

Фото: electro.lg.ua

Что надо знать

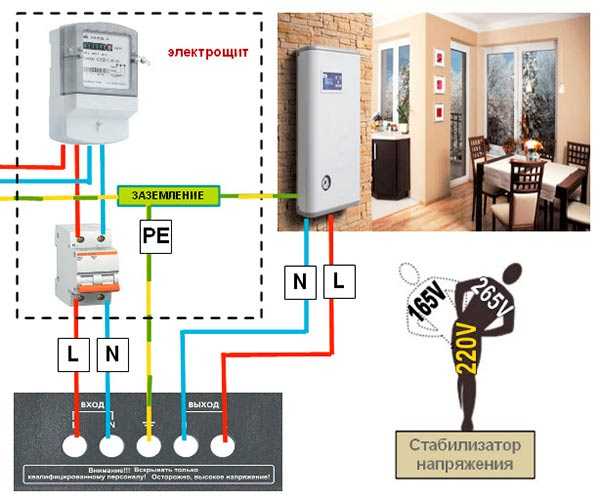

Едва ли не первым делом вам нужно определиться с типом подключения стабилизатора. Вы можете подключить его сразу к сети у электрощита, дабы обезопасить всю технику. Либо возможно стационарное подключение домашнюю технику непосредственно к стабилизатору – прибор же просто подсоединяется к розетке.

Если у вас трёхфазная сеть, но все приборы однофазные, то необходимо брать три однофазных преобразователя. Но если в такой сети есть хотя бы один трехфазный прибор, то преобразователь должен быть только трехфазный. Это правило актуально для стабилизации всех электроприборов в доме, а не индивидуально для одного.

Выбирая стабилизатор, вы должны представлять, какая суммарная мощность ваших приборов будет подключена к нему, из этого параметра и будет выходить мощность вашего устройства. Прибавьте 20-30% к вышедшему значению, чтобы не произошло внештатной перегрузки.

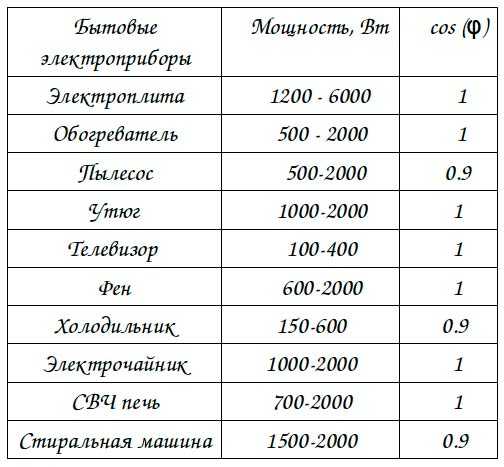

Чтобы вам было легче определить, какая же суммарная мощность ваших устройств, вы можете воспользоваться нашей таблицей с примерными значениями.

Бытовые электроприборы

Мощность Вт

Лампы накаливания

40-250

Люминесцентные лампы

20-400

Телевизор

100-400

Компьютер

300-1500

Утюг

800-3100

Пылесос

350-2500

Обогреватель

500-2500

Холодильник

150-1000

Микроволновая печь

700-3200

Электрический чайник

500-3000

Кофеварка

300-2300

Стиральная машина

1500-3000

Электрическая плита

1000-11000

Для уточнения мощности необходимо обратиться к инструкции вашего оборудования.

Самые популярные производители

Сегодня существует более десятка российских и   зарубежных компаний, успешно производящих стабилизаторы напряжения. Продукты каждой из них отличаются по дизайну, производительности, типу питания и способу стабилизации. У каждой компании есть схожие по параметрам продукты. Но лишь во время использования их в деле мы узнаём как о плюсах, так, к сожалению, и о минусах. Некоторые компании уже потеряли квоту доверия, но остальные, благодаря качественной продукции, стараются держать марку.


Вот какие производители популярны в нашей стране у потребителей:

Российские бренды – Полигон, Норма М, Стабвольт, Каскад;

Китайские бренды: Solby, FnexSassin, Вольтрон, Вото;

Западные бренды: Ortea, Orion.

Зарубежные бренды хотя и качественнее, но уступают по уровню спроса китайским и российским продуктам. Причина нелюбви российских потребителей кроется в ценах. Если отечественный продукт весьма неплох и значительно дешевле, то зачем переплачивать?


Фото: www.elvs.su

Распространённые ошибки покупателей

  • Если в вашем доме напряжение хорошее, то нет смысла покупать стабилизатор для всего дома. Достаточно купить маленький аппарат, подключив к нему лишь очень чувствительные приборы.
  • Чтобы не совершить ошибку при покупке стабилизатора напряжения, нужно знать все критерии для выбора устройства. Подойдя к этому вопросу ответственно, вы не будете сожалеть о сделанном выборе.
  • Посоветуйтесь со специалистом или мастером по электрооборудованию. Установка стабилизаторов напряжения определённых типов требует профессионального контроля.

www.expertcen.ru

LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с  регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.

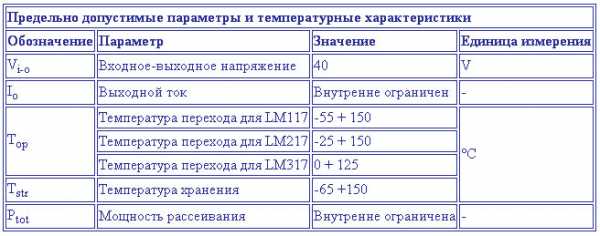

Технические характеристики стабилизатора LM317:

  • Обеспечения выходного напряжения  от 1,2 до  37 В.
  • Ток нагрузки до  1,5 A.
  • Наличие защиты от возможного короткого замыкания.
  • Надежная защита микросхемы от перегрева.
  • Погрешность выходного напряжения 0,1%.

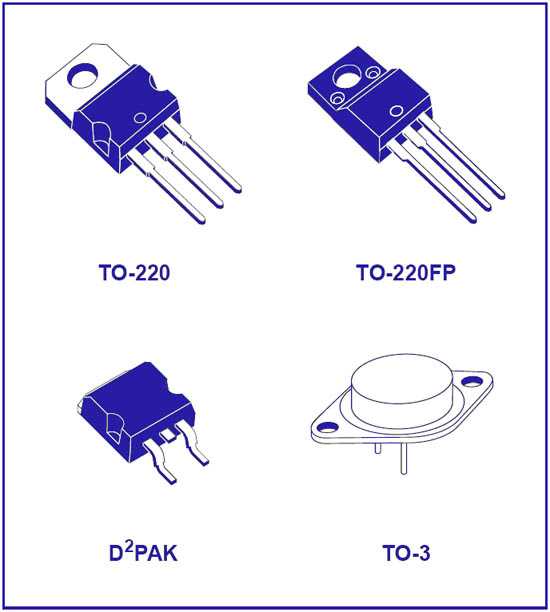

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Назначение выводов микросхемы:

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Примеры применения стабилизатора LM317 (схемы включения)

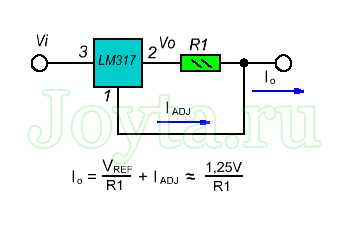

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах  различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току  от 10 мА до 1,56 A:

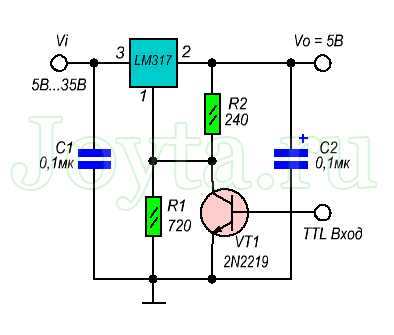

Источник питания на 5 Вольт с электронным включением

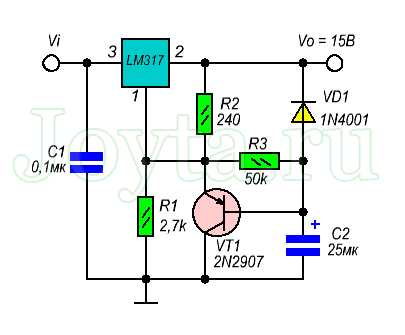

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Регулируемый стабилизатор напряжения на LM317

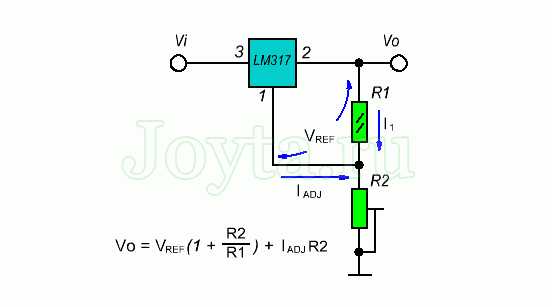

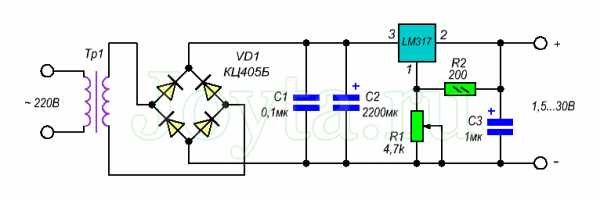

Схема включения с регулируемым выходным напряжением

lm317 калькулятор

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (319,9 Kb, скачано: 34 423)

Аналог LM317

К аналогам  стабилизатора LM317 можно отнести следующие стабилизаторы:

  • GL317
  • SG31
  • SG317
  • UC317T
  • ECG1900
  • LM31MDT
  • SP900
  • КР142ЕН12 (отечественный аналог)
  • КР1157ЕН1 (отечественный аналог)

www.joyta.ru

Блок питания с регулировкой напряжения и тока

Приветствую всех, особенно начинающих радиолюбителей, поскольку именно они очень часто сталкиваются с проблемой поиска источников питания для своих самоделок и поэтому в ходе этой статьи будет рассмотрен вариант постройки простейшего лабораторного блока питания с возможностью ограничения тока.
Наш блок питания может обеспечивать на выходе стабилизированное напряжения от ноля до пятнадцати вольт итог до полутора Ампер, эти параметры можно изменять и походу поясню как это сделать.В проекте специально использованы наиболее доступные компоненты, чтобы ни у кого не возникнет трудности с их поиском, а теперь давайте рассмотрим схему и поймем принцип ее работы.

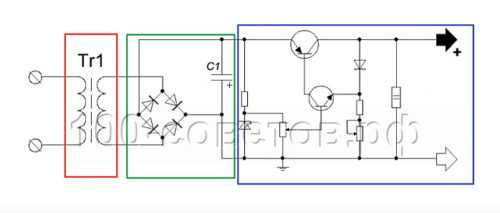

Схема состоит из трех основных частейСетевой понижающий трансформатор (красным обозначен) он обеспечивает нужные для наших целей выходные параметры, а также гальваническую развязку. В моем варианте был использован трансформатор от блока питания старого кассетного магнитофона, подойдет и любой другой, основные параметры блока питания будут зависеть в первую очередь от трансформатора, притом нужно учитывать один момент — максимальное выходное напряжение лабораторного блока питания будет на несколько вольт меньше, чем напряжение на выпрямителе. Трансформатор подбирается с нужным током, в моем случае имеются две обмотки по 20 вольт, ток каждой из них составляет около 0,7 Ампер, обмотки посвящены параллельно то есть общий ток около полутора ампер.
Вторая часть из себя представляет выпрямитель для выпрямления переменного напряжения в постоянку и конденсатор для сглаживания напряжение после выпрямителя и фильтрации помех.

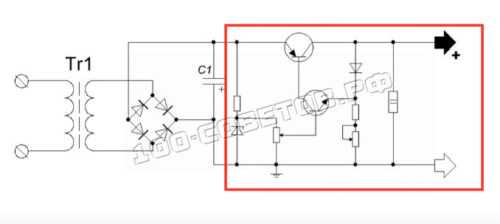

И наконец третий узел это плата самого стабилизатора, давайте ее рассмотрим поподробнее

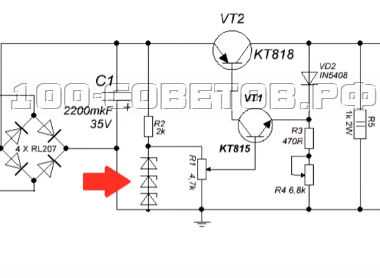

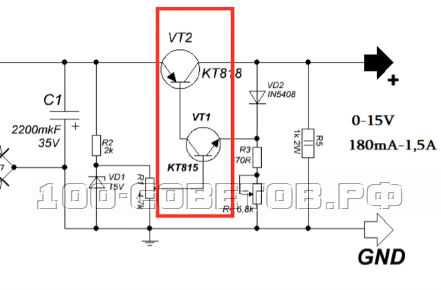

Уже постоянное напряжение поступает на плату стабилизатора, где стабилизируется до некоторого уровня. В режиме стабилизации будет зависеть от стабилитрона, в нашем случае он на 15 Вольт, именно он задает максимальное выходное напряжение блока питания.
Беда в том, что ток у таких стабилитронов не велик, поэтому его нужно усилить с помощью простого каскада усиления по току, построенного на транзисторах VТ 1 и VТ 2, транзисторы подключены таким образом, чтобы обеспечить максимально большое усиление, то есть по сути это аналог составного транзистора.

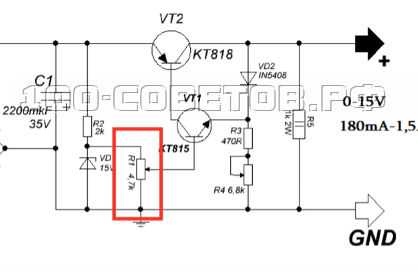

Регулятор напряжения в лице переменного резистора R1 выполняет функцию простого делителя напряжения и может быть рассмотрен как 2 последовательно соединенных резистора с отводом от места их соединения.Изменяя сопротивление каждого из них мы можем регулировать напряжение. Это напряжение усиливается ранее указанным каскадом.

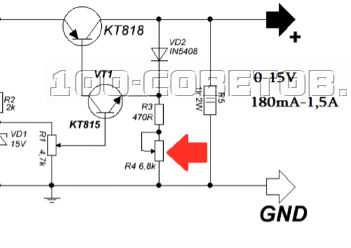

Второй переменный резистор позволит ограничивать выходной ток. Если такая функция не нужна, то схема будет выглядеть следующим образом.

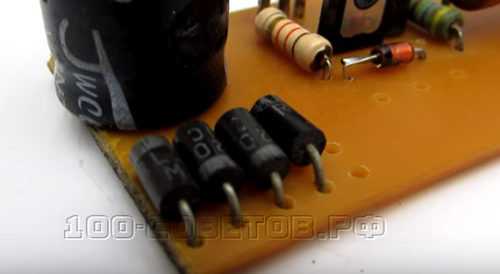

Теперь подробнее о компонентах, большую их часть, а если точнее все компоненты можно найти в старой аппаратуре, например в телевизорах, усилителях, приемниках, магнитолах и прочей технике.

Также возможно использовать импортные аналоги, которые имеют одинаковое расположение выводов. В архиве также сможете найти некоторые варианты замены транзисторов, как на советские, так и на импортные.

можно использовать готовые мосты, которые можно найти в компьютерных блоках питания или же собрать мост из любых четырех аналогичных диодов с током от двух ампер.

Для увеличения выходного напряжения блока питания сначала нужно найти соответствующий трансформатор, затем заменить стабилитроны на более высоковольтные, скажем на 18 или 24 вольта, будет зависеть от нужного вам выходного напряжения.

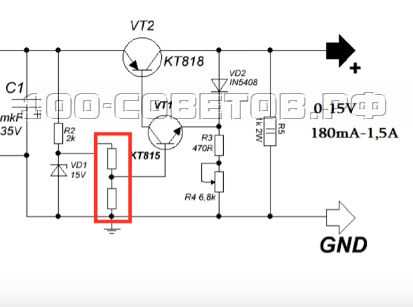

Резистор ограничивает ток через стабилитрон, расчет производится исходя из напряжения выпрямителя. Рассчитываю так, чтобы ток через стабилитрон не превышал значение 20-25 миллиампер, в случае стабилитрона на пол ватта и 40-45 мм в случае если стабилитрон одноваттный.

Если под рукой не оказалось нужного стабилитрона, то можно использовать несколько последовательно соединенных с меньшим напряжением, в итоге сумма их напряжение будет равняться конечному напряжению стабилизации.
Схема стабилизатора работает в линейном режиме, поэтому силовой транзистор VT 2 нуждается в радиаторе.

А теперь давайте проверим конструкцию в работе

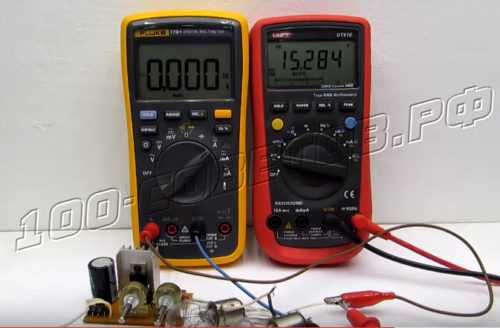

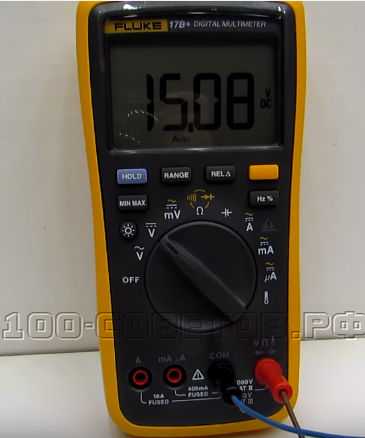

 и как видим напряжения плавно регулируется от нуля до пятнадцати вольт

Теперь проверим функцию ограничения тока, обратите внимание без выходной нагрузки вращая регулятор тока напряжение у нас не будет меняться, что свидетельствует о каретной работе функции ограничения.

Выходной ток также регулируется достаточно плавно, минимальная граница 180 миллиампер.

Максимальный выходной ток в моём случае составляет около полутора ампер, этого вполне достаточно для средних нужд большинства радиолюбителей.Несмотря на простоту конструкции при токах около одного Ампера наблюдаем просадку выходного напряжения меньше 200 милливольт, это очень хороший показатель для стабилизаторов такого класса.Блок питания может переносить короткие замыкания с продолжительностью не более 5 секунд, в этом режиме ток ограничивается в районе одного — семи Ампер.

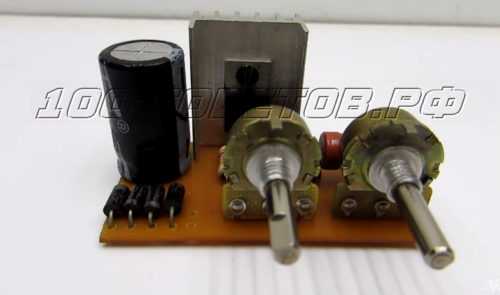

Монтаж при желании можно сделать навесным,но более красиво смотрится конструкция на печатной плате, тем более, что я ее для вас нарисовал,а файл платы также можете скачать с общим архивом проекта.

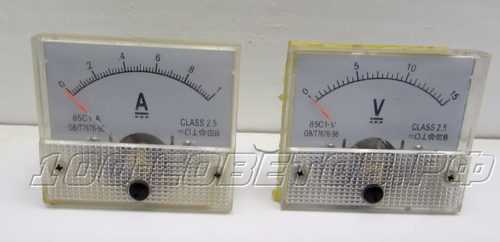

В качестве индикаторов советую использовать стрелочные приборы, чтобы не путаться с подключением, хотя можно и цифровые.

По мне это довольно годный вариант в качестве первого блока питания, так что смело собирайте.

Архив к статье: скачать…
Автор; АКА КАСЬЯН

xn--100--j4dau4ec0ao.xn--p1ai

основные типы и характеристики стабилизирующих устройств

Автор: Александр Старченко

Ни один регион страны не может похвастаться идеальным напряжением сети. Особенно это заметно на отдаленной от больших городов территории, там, где большинство горожан имеют дачи. Если напряжение будет ниже нормы, техника просто не будет работать, а превышение напряжения может вывести технику из строя.

Стабилизатор напряжения 220 вольт для дачи позволяет сгладить перепады сети до допустимого уровня. При слишком низком напряжении вольтаж будет увеличен, а напряжение, превышающее допустимый уровень, будет понижено до нормы. Поэтому надёжный стабилизатор напряжения на даче или в загородном доме должен быть установлен обязательно.

Содержание:

  1. Виды стабилизаторов
  2. Критерии выбора стабилизатора
  3. Выбор стабилизатора по мощности
  4. Стабилизатор «Энергия Voltron РСН 10 000»

Виды стабилизаторов

Устройства, выравнивающие сетевое напряжение могут работать на различных технических принципах.

В настоящее время для бытовых целей применяются следующие виды стабилизаторов:

  • Релейные;
  • Электромеханические;
  • Электронные.

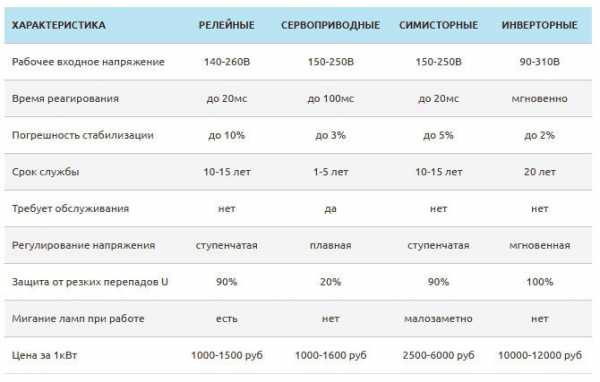

Каждый тип стабилизатора имеет свои преимущества и недостатки, а отдельные технические параметры могут заметно отличаться.

Смотрите небольшой видеоролик о видах и критериях выбора стабилизирующих устройств:

Релейный стабилизатор

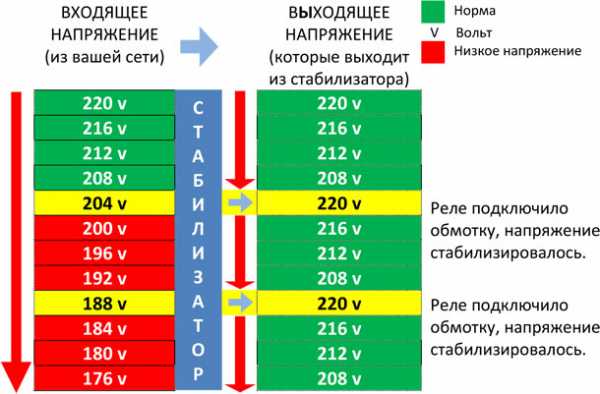

Релейный стабилизатор представляет собой автоматический трансформатор, где изменение выходного напряжения осуществляется с помощью нескольких реле, которые коммутируют секции обмотки.

Основные достоинства релейного стабилизатора:

  • Высокая скорость срабатывания;
  • Низкая стоимость;
  • Приемлемая точность выходного напряжения;

Недостатки:

  • Ступенчатое переключение напряжения;
  • Недолговечность;
  • Шум от переключения обмоток реле.

Современные электромагнитные реле обеспечивают скорость переключения порядка 0,1-0,15 сек, что достаточно для большинства бытовой техники, но некоторые устройства могут на это реагировать.

Точность напряжения на выходе всегда будет отличаться от 220В, поскольку переключением обмоток нельзя добиться идеального совпадения выходного напряжения с номиналом. В релейных стабилизаторах точность выходного напряжения обычно составляет 5-8% (203-237В на выходе), что вполне достаточно для основной бытовой техники.

Недолговечность релейного стабилизатора понятие относительное, поскольку она зависит от количества срабатываний реле, а это определяется подгоранием контактов.

Если перепады напряжения небольшие, то для частного дома такой прибор прекрасно подойдёт. В жилом помещении релейный стабилизатор лучше не размещать, так как реле при работе издают заметные щелчки.

Электромеханический стабилизатор

В электромеханическом стабилизаторе регулировка напряжения на выходе осуществляется контактом, скользящим по обмотке трансформатора. За перемещение контакта отвечает серводвигатель, управляемый сигналами с платы электроники.

Устройство имеет следующие преимущества и недостатки:

  • Очень точная и плавная регулировка;
  • Низкая скорость срабатывания;
  • Требуется техническое обслуживание;
  • Шум в процессе работы.

Малая скорость обусловлена инерционностью электродвигателя, поскольку для перемещения контакта по обмотке требуется время. Скорость срабатывания таких устройств составляет примерно 10 вольт в секунду, что в 25 раз ниже скорости электронного стабилизатора.  Электромеханический стабилизатор может обеспечить высокую точность установки напряжения порядка 2%, и это очень хороший показатель, хотя для большинства бытовых приборов такой точности не требуется.

Существенным недостатком электромеханического стабилизатора является необходимость регулярного технического обслуживания. Пыль, попадающая на щётки, вызывает искрение и обгорание контакта, поэтому для его чистки или замены потребуется вызывать мастера. Желательно делать это 1 раз в пол года.

Электронные стабилизирующие устройства

Электронные стабилизаторы не имеют механических контактов и движущихся частей, поэтому считаются самыми надёжными. Они бывают тиристорными (симисторными) или инверторными.

Основой тиристорного стабилизатора напряжения является катушка вольтодобавки, витки которой переключаются не электромагнитными реле, а полупроводниковыми электронными ключами.

Такое устройство имеет следующие характеристики:

  • Высокая скорость срабатывания;
  • Дискретное переключение напряжения;
  • Отсутствие шума;
  • Длительный срок работы;
  • Высокая стоимость.

Управление переключением секций трансформатора осуществляется с помощью тиристорных или симисторных ключей, которые обеспечивают очень высокую скорость срабатывания. Она может достигать 20 мс.

Выходное напряжение, по аналогии с релейным стабилизатором, переключается ступенями. Чем больше электронных ключей задействовано в схеме, тем выше точность стабилизатора. Тиристорное устройство работает совершенно бесшумно, обладает высоким КПД, имеет большой срок службы, но отличается высокой ценой.

Инверторные устройства

Инверторные стабилизаторы считаются самыми инновационными и перспективными. В этих устройствах осуществляется двойное преобразование (инвертирование) входного напряжения сначала в постоянное, а затем снова в переменное, но с идеальными характеристиками. Этим процессом управляет специальный контроллер, а высокие параметры обеспечиваются кварцевой стабилизацией.

Инверторные стабилизаторы обладают очень хорошими характеристиками:

  • Мгновенная скорость срабатывания;
  • Высокая точность установки напряжения;
  • Надёжность;
  • Электронные схемы защиты;
  • Идеальная синусоида на выходе.

Если стоимость устройства не является определяющей, то лучший стабилизатор напряжения для дачи это, конечно же, электронный прибор, без электромеханических элементов и движущихся частей.

Критерии выбора стабилизатора

Независимо от конструкции и принципа действия все устройства, предназначенные для стабилизации сетевого напряжения, обладают сходными характеристиками, по которым производится выбор требуемой модели.

К основным параметрам стабилизаторов относятся следующие величины:

  1. Количество фаз;
  2. Мощность;
  3. Погрешность установки;
  4. Скорость реагирования;
  5. Диапазон входного напряжения;
  6. Перегрузочная способность;
  7. Защита;
  8. Уровень шума;
  9. Управление и индикация.

Разберем подробнее каждый из пунктов списка:

  • Количество фаз определяется потребностью владельца дачи. Для маленькой мастерской со станочным оборудованием может потребоваться трёхфазный переменный ток, в то время как обычная бытовая техника питается от однофазной сети.
  • Мощность стабилизатора – это одна из самых важных характеристик. Она определяется общей мощностью всех устройств, которые будут подключены к выходным клеммам прибора.
  • Погрешность установки или точность измеряется в процентах. Так, если стабилизатор имеет погрешность 5%, а сеть 220В, то напряжение на выходе может принимать значения в диапазоне от 209 до 231В, что достаточно для питания любой техники, за исключением особо точного оборудования.
  • Скорость реагирования отвечает за то, насколько быстро стабилизирующее устройство выровняет изменение напряжения на входе. Максимальной скоростью обладают все электронные стабилизаторы, несколько медленнее срабатывают релейные устройства, а самым медленным является электромеханический стабилизатор с сервоприводом.
  • Чтобы не попасть впросак, выбирая стабилизатор напряжения для дачи, необходимо точно знать, в каких пределах может меняться сетевое напряжение. Для этого с помощью тестера необходимо замерять напряжение в розетке несколько раз в день, в течение нескольких дней, включая выходные, в утреннее и вечернее время. Эту услугу, при необходимости может оказать любой электрик. Обычно диапазон напряжений может варьироваться от 120-160В до 240-260В.

  • Стабилизатор должен выдерживать кратковременные перегрузки по мощности и иметь электронную защиту от короткого замыкания. В случае повреждения самого стабилизатора вся нагрузка должна быть мгновенно отключена.
  • Если шум устройства имеет какое-то значение, то нужно выбирать электронные устройства. Хорошо если стабилизатор оборудован дисплеем, на котором указывается входное и выходное напряжение, имеется индикация режимов работы и регулировка напряжения на выходе производится в пределах 210-230В.

Еще немного информации в коротком но доходчивом видеоролике:

Выбор стабилизатора по мощности

Все потребители энергии, подключаемые к стабилизатору, представляют собой нагрузку, которая может быть активной или реактивной. В активной нагрузке вся энергия переходит в тепло.

Примеры активной нагрузки:

  • Лампы накаливания;
  • Кипятильники;
  • Электроплиты;
  • Паяльник.

Если вся нагрузка на даче только активная, то необходимая мощность стабилизатора будет равна мощности всех потребителей плюс 20% резерв.

В реактивной нагрузке в электрической цепи присутствует индуктивность или ёмкость.

Реактивная нагрузка это:

  • Пылесос;
  • Стиральная машина;
  • Холодильник;
  • Насос;
  • Электроинструмент с двигателем.

В паспортах на такие устройства, кроме тепловой мощности, указывается ещё Cos ϕ, который используется в формуле вычисления реальной мощности. Для этого нужно указанную мощность разделить на косинус фи, который обычно составляет 0,75.

Если косинус фи не указан, то величину тепловой мощности следует разделить на 0,7.

Для вычисления максимальной потребляемой мощности устройства с электродвигателем необходимо умножить его мощность на 3, поскольку мощность двигателя в момент включения превышает номинальную мощность примерно в три раза.

Чтобы точно знать, какой стабилизатор напряжения 220В для дачи выбрать, необходимо суммировать активную и реактивную мощность всех потребителей. Реактивную мощность каждого потребителя с электродвигателями умножаем на 3, и после этого делим на Cos ϕ.

Например, рассчитаем пылесос мощностью 1200Вт.

Его полная мощность будет:

(1200*3)/0,9=4000Вт

Получаем, что пылесос мощностью 1200Вт при запуске будет потреблять 3600Вт, теперь делим 3600 на Cos ϕ и выводим максимальную мощность потребления пылесоса 4000Вт. Аналогично считаем другие приборы с электродвигателями.

После расчета максимальной нагрузки устройств с электродвигателем суммируем ее с активной нагрузкой, и получаем необходимую мощность стабилизатора. При этом необходимо учесть тот момент, что не все устройства с электронными двигателями будут запускаться одновременно, поэтому суммируем реактивную нагрузку только тех приборов, вероятность одновременного запуска которых наиболее вероятна. И не забываем про 20%-ный резерв.

Смотрим небольшое завершающее видео на тему выбора стабилизатора напряжения:

Стабилизатор «Энергия Voltron РСН 10 000»

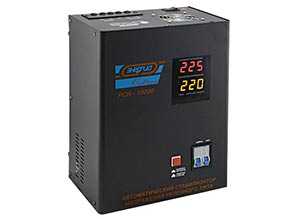

Однофазный стабилизатор напряжения релейного типа Voltron РСН 10 000, является мощным устройством, предназначенным для обеспечения качественным напряжением потребителей с мощностью до 10 кВт. При номинальном напряжении на входе от 105 до 265В, прибор обеспечивает на выходе синусоидальное переменное напряжение 220В ± 10%. Этот аппарат компании Энергия имеет 7 ступеней автоматического регулирования и КПД 98%.

Устройство имеет защиту от перегрузки, защиту от пониженного (95В) и повышенного (280В) напряжения. При повышении температуры трансформатора свыше +120°С прибор автоматически выключается. В стабилизаторе предусмотрено подавление импульсных и высокочастотных помех.

Для удобства эксплуатации в приборе имеется информационный дисплей и светодиодная индикация режимов работы. Это устройство прекрасно подойдёт как стабилизатор напряжения 220В для дачи, частного дома или загородного коттеджа.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
